1 CLEN R 200/21 KÄYTTÖOHJE Ennen laitteen käyttöönottoa lue oheiset käyttö ja huolto ohjeet kokonaisuudessaan. Laite täyttää konedirektiivien 89/392,89/336,73/2 sekä niihin tehtyjen muutosten ja liitteiden mukaiset vaatimukset. 1/14

Laite täyttää konedirektiivien 89/392,89/336,73/2 sekä

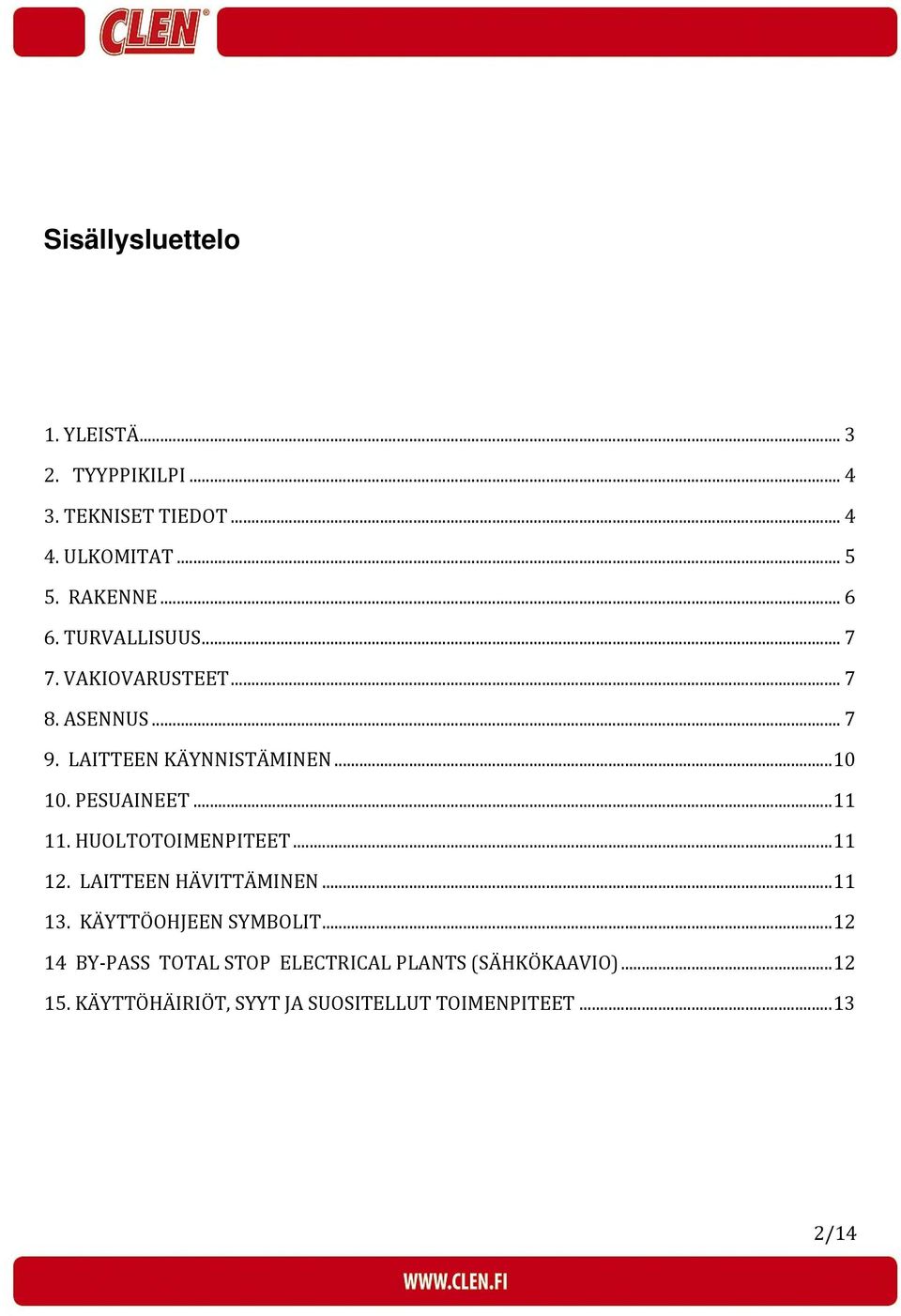

2 Sisällysluettelo 1. YLEISTÄ TYYPPIKILPI TEKNISET TIEDOT ULKOMITAT RAKENNE TURVALLISUUS VAKIOVARUSTEET ASENNUS LAITTEEN KÄYNNISTÄMINEN PESUAINEET HUOLTOTOIMENPITEET LAITTEEN HÄVITTÄMINEN KÄYTTÖOHJEEN SYMBOLIT BY PASS TOTAL STOP ELECTRICAL PLANTS (SÄHKÖKAAVIO) KÄYTTÖHÄIRIÖT, SYYT JA SUOSITELLUT TOIMENPITEET /14

PESUAINEET...11 11. HUOLTOTOIMENPITEET...11 12. LAITTEEN HÄVITTÄMINEN...11 13. KÄYTTÖOHJEEN SYMBOLIT.

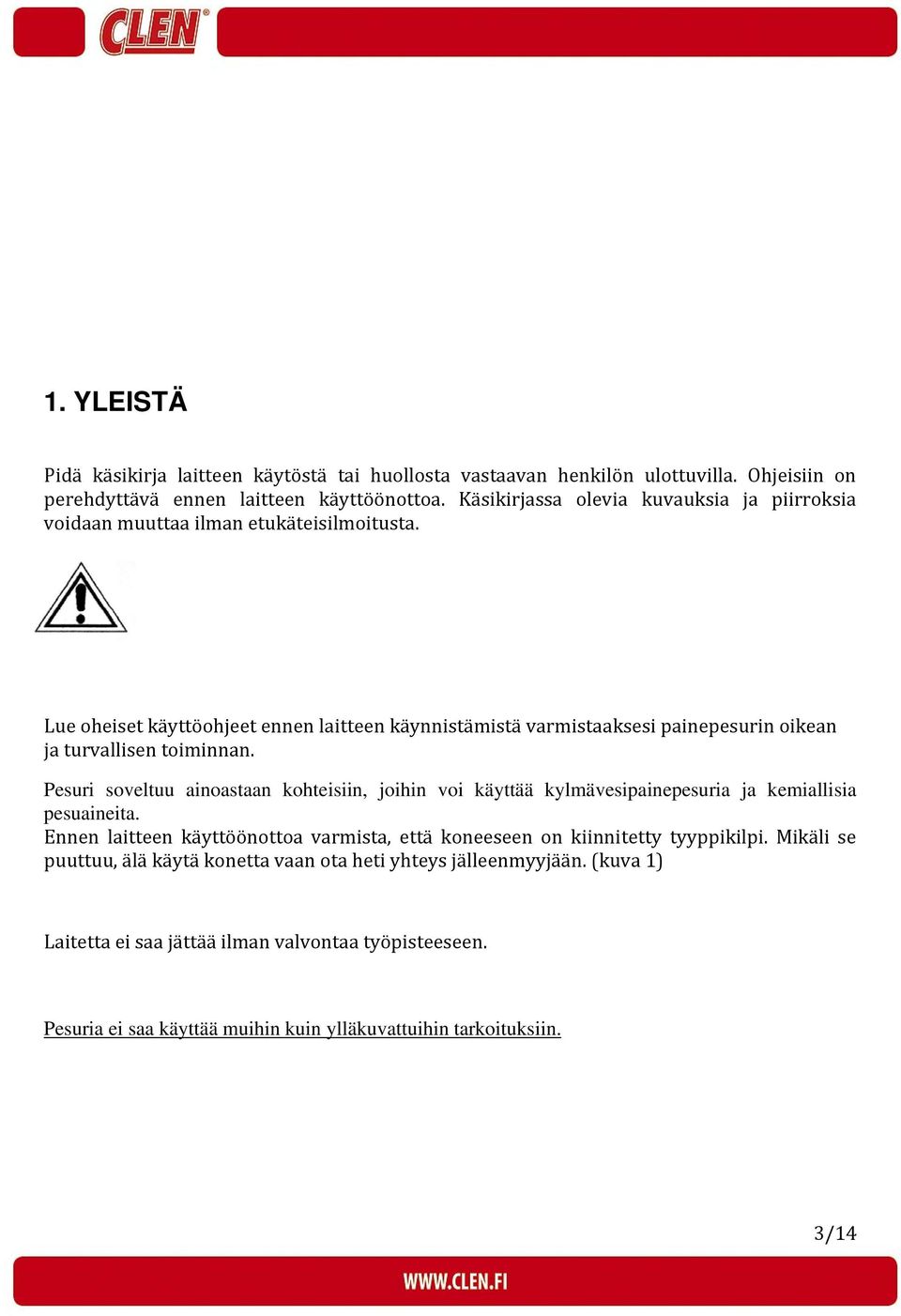

3 1. YLEISTÄ Pidä käsikirja laitteen käytöstä tai huollosta vastaavan henkilön ulottuvilla. Ohjeisiin on perehdyttävä ennen laitteen käyttöönottoa. Käsikirjassa olevia kuvauksia ja piirroksia voidaan muuttaa ilman etukäteisilmoitusta. Lue oheiset käyttöohjeet ennen laitteen käynnistämistä varmistaaksesi painepesurin oikean ja turvallisen toiminnan. Pesuri soveltuu ainoastaan kohteisiin, joihin voi käyttää kylmävesipainepesuria ja kemiallisia pesuaineita. Ennen laitteen käyttöönottoa varmista, että koneeseen on kiinnitetty tyyppikilpi. Mikäli se puuttuu, älä käytä konetta vaan ota heti yhteys jälleenmyyjään. (kuva 1) Laitetta ei saa jättää ilman valvontaa työpisteeseen. Pesuria ei saa käyttää muihin kuin ylläkuvattuihin tarkoituksiin. 3/14

Lue oheiset käyttöohjeet ennen laitteen käynnistämistä varmistaaksesi painepesurin oikean ja turvallisen toiminnan.

4 2. TYYPPIKILPI Kuva 1. Tyyppikilven sijainti 3. TEKNISET TIEDOT Malli 120/10 170/13 150/15 200/15 150/21 200/21 Työpaine bar Teho hp kw rpm Virran kulutus amp /14

Työpaine bar 120 170 150 200 150 200 Teho hp kw rpm 3 2.2 1450 5.

5 Jännite Veden kulutus V Hz Yksivaiheinen Kolmivaiheinen Kolmivaiheinen Kolmivaiheinen Kolmivaiheinen Kolmivaiheinen l /min Paino kg ULKOMITAT 5/14

Kolmivaiheinen l /min 10 13 15 15 21 21 Paino kg 58 60

6 5. RAKENNE Suutinputki 2 Korkeapaineletku 3 Sähkömoottori Sähköjohdotus 5 Pumppu 6 Paineen säädin 7 Painekytkin Veden sisäänmeno 9 Vesisäiliö (ei pakollinen) Virtakytkin 2 11 Painemittari 1 12 Pesuaineannostelija 13 Veden syöttö suuttimeen 6/14

Veden sisäänmeno 9 Vesisäiliö (ei pakollinen) 11 10 Virtakytkin 2 11

7 6. TURVALLISUUS Laitteeseen tulee syöttää jatkuvasti riittävästi vettä. Käyttö kuivana aiheuttaa pahoja vaurioita laitteen tiivisteisiin. Sähköliitännän saa suorittaa vain sähköalan ammattilainen. Käytä aina suojavaatteita ja laseja työskennellessäsi laitteen kanssa. Laitteen jättäminen pitkiksi ajoiksi alle 0 C lämpötilaan voi vahingoittaa pumppua ja putkistoja. Tyhjennä laite vedestä sen seisoma ajaksi. Älä käytä laitetta sateessa tai muuten huonoissa sääolosuhteissa. Älä anna ajoneuvojen ajaa korkeapaineletkun yli. Älä peitä laitetta sen ollessa käynnissä. Kun laite pysäytetään laske aina jäljellä oleva paine pois johdosta suutinpistoolin kautta. Laitteelle ei saa suorittaa mitään toimenpiteitä ennen kuin se on pysäytetty.. Painesuihkua ei saa suunnata ihmisiin, eläimiin, sähkölaitteisiin tai itse painepesuriin. Käytä ainoastaan puhdasta vettä. Likainen vesi tai syövyttävät kemikaalit ovat laitteelle haitallisia. 7. VAKIOVARUSTEET Tarkista laite vastaanottaessasi sen. Varustukseen kuuluu suutinputki, korkeapaineletku ja suutin, joka sopii toimitettuun malliin. 8. ASENNUS IDRO R malli toimitetaan tavallisesti pakattuna paletilla olevaan pahvilaatikkoon kiedottuna lämpöä eristävään paperiin. 7/14

Tyhjennä laite vedestä sen seisoma ajaksi. Älä käytä laitetta sateessa tai muuten huonoissa sääolosuhteissa. Älä anna ajoneuvojen ajaa korkeapaineletkun yli. Älä peitä laitetta sen ollessa käynnissä.

8 IDRO R kiinnitetään seinään. Mukana on teline, joka kiinnitetään kolmella 8 mm ruuvilla, joiden kantokyky on vähintään 60 kg/ruuvi. A Kiinnitettyäsi telineen seinään nosta laite paikalleen siten että kielekkeet (A) tulevat niille suunnitelluille paikoille (B). B 1 Seinään 2 Kieleke 3 Pesuri kiinnitetty teline 2 3 8/14

9 Kun laite on kiinnitetty on se liitettävä vesiverkostoon sekä paineelliseen syöttöveteen. Liittäminen vesiverkostoon - Liitä syöttövesi letku pesurin liittimeen A Liittäm inen A - Liitä korkeapaineletku pesurin liittimeen C (OUT) C B D 9/14

Liittäminen vesiverkostoon - Liitä syöttövesi letku pesurin

10 9. LAITTEEN KÄYNNISTÄMINEN Kun laite ei ole käytössä lämpökytkimen tulee olla OFF asennossa. Punainen nappi on alas painettuna. Laitteen käynnistys: 1. Laita pääkytkin ON asentoon (päällä) ja paina lämpökytkin (musta) alas. (Ks. kuva) 2. Avaa vesihana. 3. Vapauta pesukahvan liipasimen lukitus kuvan mukaisesti Tärkeää. Varmista ettei käytetty paine ylitä pumpun kyljessä olevassa laatassa osoitettua painetta. Kun olet lopettanut työskentelyn paina lämpökytkimen OFF nappia, sulje vesihana ja käännä pääkytkin OFF asentoon (O = OFF). Muista painaa kädensijan kytkintä kerran tai kahdesti poistaaksesi suuttimessa jäljellä olevan paineen. Aseta varmuuskytkin päälle kuten kuvassa 9 vaihe 3 asento B osoitetaan. 10/14

Varmista ettei käytetty paine ylitä pumpun kyljessä olevassa laatassa osoitettua painetta.

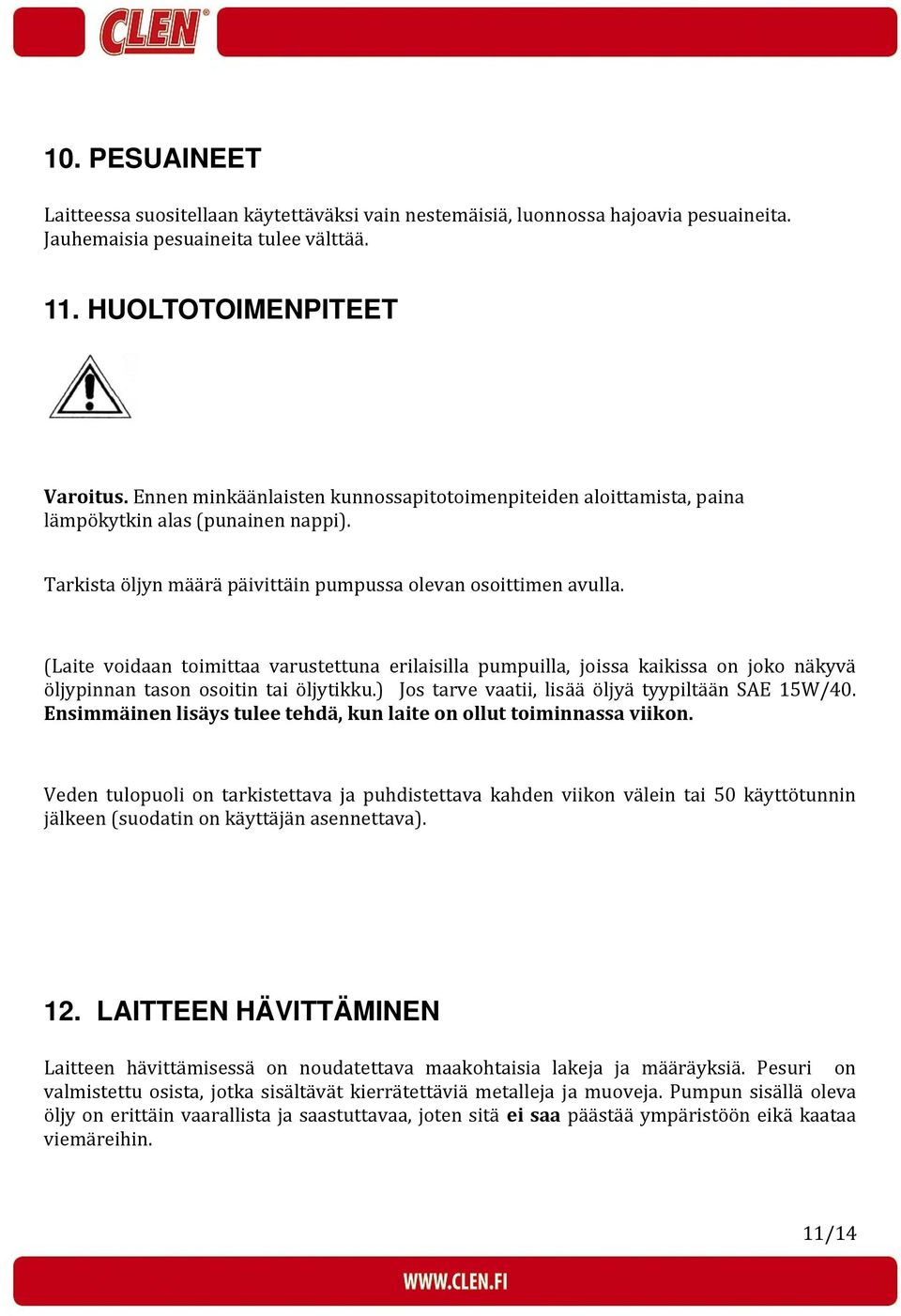

11 10. PESUAINEET Laitteessa suositellaan käytettäväksi vain nestemäisiä, luonnossa hajoavia pesuaineita. Jauhemaisia pesuaineita tulee välttää. 11. HUOLTOTOIMENPITEET Varoitus. Ennen minkäänlaisten kunnossapitotoimenpiteiden aloittamista, paina lämpökytkin alas (punainen nappi). Tarkista öljyn määrä päivittäin pumpussa olevan osoittimen avulla. (Laite voidaan toimittaa varustettuna erilaisilla pumpuilla, joissa kaikissa on joko näkyvä öljypinnan tason osoitin tai öljytikku.) Jos tarve vaatii, lisää öljyä tyypiltään SAE 15W/40. Ensimmäinen lisäys tulee tehdä, kun laite on ollut toiminnassa viikon. Veden tulopuoli on tarkistettava ja puhdistettava kahden viikon välein tai 50 käyttötunnin jälkeen (suodatin on käyttäjän asennettava). 12. LAITTEEN HÄVITTÄMINEN Laitteen hävittämisessä on noudatettava maakohtaisia lakeja ja määräyksiä. Pesuri on valmistettu osista, jotka sisältävät kierrätettäviä metalleja ja muoveja. Pumpun sisällä oleva öljy on erittäin vaarallista ja saastuttavaa, joten sitä ei saa päästää ympäristöön eikä kaataa viemäreihin. 11/14

(Laite voidaan toimittaa varustettuna erilaisilla pumpuilla, joissa kaikissa on joko näkyvä öljypinnan tason osoitin tai öljytikku.) Jos tarve vaatii, lisää öljyä tyypiltään SAE 15W/40.

12 Lisätiedon saamiseksi ole yhteydessä jäteöljyn hävittämisestä vastuussa oleviin viranomaisiin. 13. KÄYTTÖOHJEEN SYMBOLIT 1. Syöttöveden liitäntä 2. Liitäntä pesukahvalle Pesuaineen säädin 4. Sähkökotelo Varoitus! Älä suuntaa painesuihkua kohti ihmisiä, eläimiä tai esineitä 6. Total stop by-pass 7 7. IDRO R Laitteen malli 5 Varoitus! Varmista, että symbolitarrat ovat kiinnitetty laitteeseen ja että ne ovat selvästi luettavissa.. Mikäli ne puuttuvat tai ovat kuluneet, voit pyytää uudet valtuutetuilta jälleenmyyjiltä. 14 BY-PASS TOTAL STOP ELECTRICAL PLANTS (SÄHKÖKAAVIO) 12/14

Total stop by-pass 7 7. IDRO R Laitteen malli 5 Varoitus!

13 Kolmivaiheinen Yksivaiheinen L1 L2 L3 Vaiheet L1 L2 Vaiheet IT Lämpökytkin IT Lämpökytkin M Moottori M Moottori T Maadotus T Maadotus Kolmivaiheinen Yksivaiheinen L1 L2 L3 Vaiheet L1 L2 Vaiheet IT Lämpökytkin IT Lämpökytkin T.S. Total Stop T.S. Total Stop M Moottori M Moottori T Maadotus T Maadotus Varoitus! Ennen minkäänlaisia laitteelle tehtäviä toimenpiteitä on pesurille tuleva syöttövirta katkaistava. 15. KÄYTTÖHÄIRIÖT, SYYT JA SUOSITELLUT TOIMENPITEET 13/14

Total Stop T.S. Total Stop M Moottori M Moottori T Maadotus T Maadotus Varoitus!

14 Käyttöhäiriö Syy Suositeltu toimenpide Pumppu ei saavuta haluttua lämpötilaa. Epäsäännöllinen käyttöpaine. Moottori surisee, mutta ei käynnisty Sähkömoottori ei käynnisty. Moottori pysähtyy yllättäen Kulunut suutin. Tukkeutunut tai likainen vedensuodatin. Huono veden syöttö Laitte imee ilmaa. Likainen pumppu Laite imee ilmaa Tiivisteet kuluneet. Verkkojännite on vaadittua alhaisempi Verkkojohto ei ole kytketty. Sähkökatkos Tarkista lämpökytkin. Vaihda suutin. Puhdista suodatin. Avaa vesihana aivan auki. Tarkista vedensyötäm liitokset. Anna laitteen toimia vesiletku avoimena Tarkista imuliitännät. Vaihda uusiin. Tarkista, että verkkojännite on riittävä. Tarkista sähkökaapeli ja kytkin. Tarkista sähkökaapeli ja kytkin. Tarkista, että jännite on oikea. Odota muutama minuutti, että lämpökytkin ehtii jäähtyä. Öljyvuoto. Tiivisteet kuluneet. Vaihda tiivisteet. Voimakas ääni Laite imee ilmaa. Kulunut pumppu Pumpusta tippuu vettä. Tiivisteet kuluneet. Vaihda uusiin. Purkautuvassa vedessä Tiivisterenkaat kuluneet. Vaihda uusiin. on öljyä. Tarkista imujohdot ja venttiilit. Tarkista pumppu. 14/14

Verkkojännite on vaadittua alhaisempi Verkkojohto ei ole kytketty. Sähkökatkos Tarkista lämpökytkin. Vaihda suutin. Puhdista suodatin. Avaa vesihana aivan auki. Tarkista vedensyötäm liitokset.
