1 Terveellinen sisäilma: Puhdasta ilmaa sairaalaympäristössä Veli Koskinen KYAMK

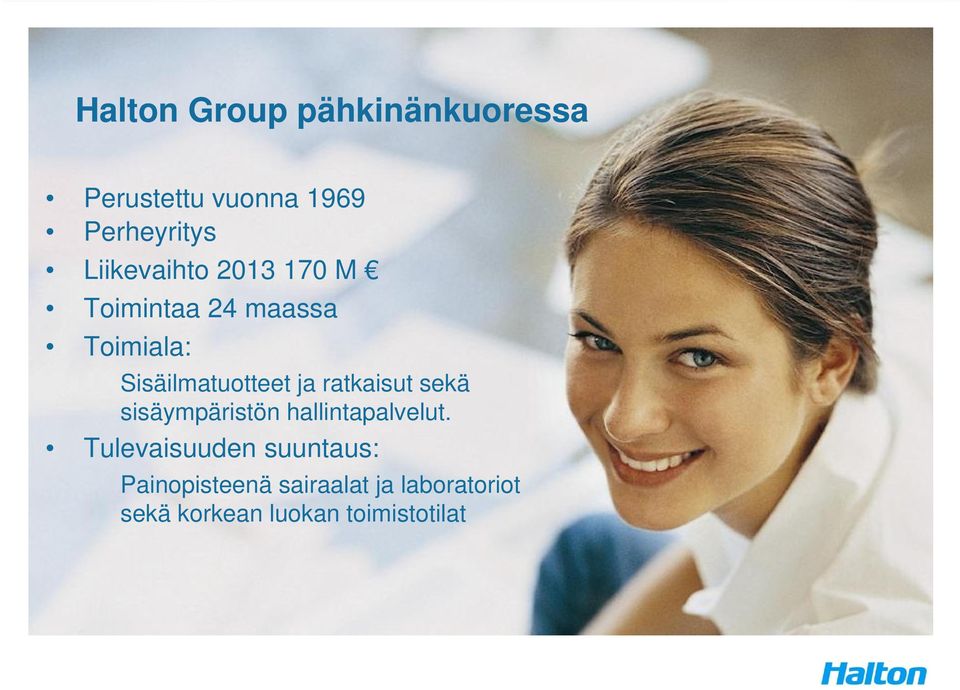

2 Halton Group pähkinänkuoressa Perustettu vuonna 1969 Perheyritys Liikevaihto M Toimintaa 24 maassa Toimiala: Sisäilmatuotteet ja ratkaisut sekä sisäympäristön hallintapalvelut. Tulevaisuuden suuntaus: Painopisteenä sairaalat ja laboratoriot sekä korkean luokan toimistotilat

ja ratkaisut sekä sisäympäristön hallintapalvelut.

3 Halton maailmalla Haltonin pääkonttorit 3 maassa Asiakaspalvelu 23 maassa Valmistus 9 maassa Lisenssivalmistusta 4 maassa

4 Hyvinvoinnin edistäminen terveydenhuollon laitoksissa Haltonin tavoitteena on luoda turvallinen ja viihtyisä sisäilma niin henkilökunnalle kuin potilaille Potilashuoneet Laboratoriot Tutkimustilat Leikkaussalit Eristyshuoneet Paloturvallisuus Ilmansuodatus Sisäilman laadunhallinta

henkilökunnalle kuin potilaille Potilashuoneet Laboratoriot

5 Miksi sisäilma laatu on tärkeää? Ihminen viettää lähes 90 % ajastaan sisätiloissa Huono sisäilma aiheuttaa hyvinvoinnin ja tuottavuuden heikentymistä sekä terveysongelmia Pienhiukkaset ihmiselle erittäin vaarallisia Sairaalaympäristössä hyvä ilmanlaatu vaikuttaa paranemiseen ja vähentää infektioiden määrään

hyvinvoinnin ja tuottavuuden heikentymistä sekä terveysongelmia

6 Ilman epäpuhtaudet

7 Epäpuhtauksien suodatus Tavallisissa rakennuksissa F7 Puhdastiloissa kolmiportainen suodatus: Karkeasuodatus G4 Hienosuodatus F5 F9 HEPA- suodatus H10 H14

8 HEPA-suodattimella varustetut tulo/poistoilmalaitteet Ilmanjakolaite jossa ilmanjako (tai poisto) on yhdistetty HEPA-suodatukseen Voidaan käyttää sekä tulo- että poistoilmalaitteena Maalattu rakenne joka on helppo puhdistaa ja desinfioida Saatavilla myös esisuodatin käytettäväksi HEPA-suodattimien kanssa Mukaan voidaan sisällyttää myös palveluja kuten käyttöönotto ym. Käyttökohteina: Sairaalat: Apteekit, eristystilat, laboratoriot, sterilointitilat, leikkaussalit... Teollisuuden puhtaat tuotanto ja tutkimustilat: mm. lääketeollisuus, elintarviketeollisuus, bioteknologia...

HEPA-suodattimien kanssa Mukaan voidaan sisällyttää myös palveluja kuten käyttöönotto ym.

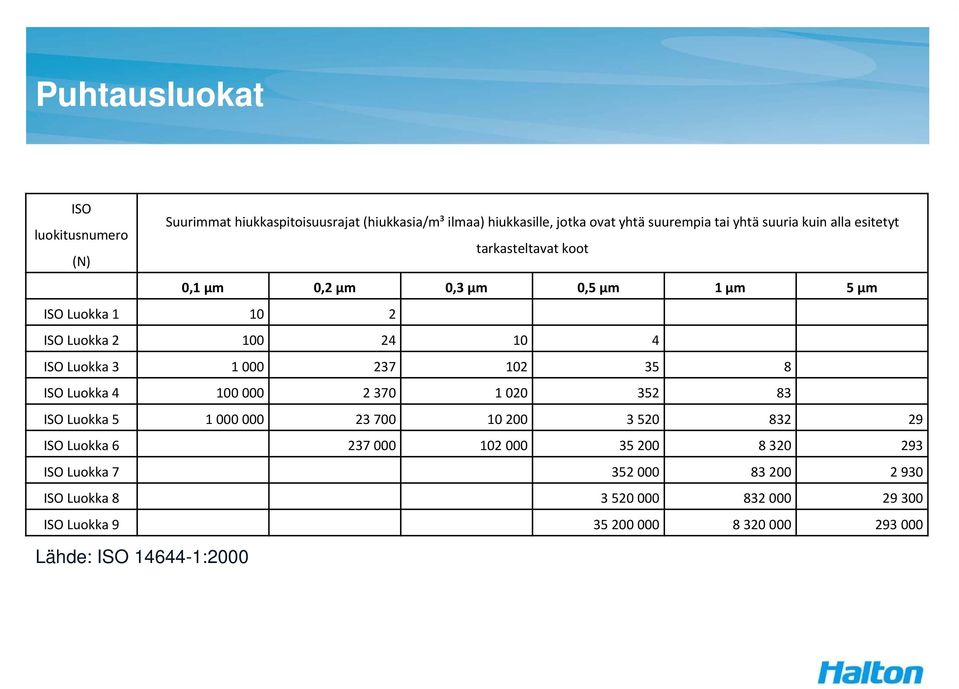

9 Puhtausluokat ISO Suurimmat hiukkaspitoisuusrajat (hiukkasia/m³ ilmaa) hiukkasille, jotka ovat yhtä suurempia tai yhtä suuria kuin alla esitetyt luokitusnumero tarkasteltavat koot (N) 0,1 μm 0,2 μm 0,3 μm 0,5 μm 1 μm 5 μm ISO Luokka ISO Luokka ISO Luokka ISO Luokka ISO Luokka ISO Luokka ISO Luokka ISO Luokka ISO Luokka Lähde: ISO :2000

1000 237 102 35 8 ISO Luokka 4 100 000 2 370 1 020 352 83 ISO Luokka 5 1000 000 23 700 10 200 3 520 832 29 ISO Luokka 6 237 000 102 000 35

10 Leikkaussalit Ilman puhtaus erittäin tärkeää Ilman hiukkasista 10 % on pesäkkeen muodostavia yksiköitä (= mikrobeita) Leikkausinfektioiden määrä on suoraaan verrannollinen mikrobien määrään HEPA hajottajat sekoittaviin ja laminaarisiin järjestelmiin Kehitteillä automatisoitu järjestelmä eri leikkauksille

suoraaan verrannollinen mikrobien määrään HEPA hajottajat sekoittaviin ja

11 Puhdastiloihin liittyvät testit Suodattimen vuototestaus Puhtausluokan määritys Painesuhteiden säätö Palautumisajan määritys Halton tarjoaa myös palvelun testeille

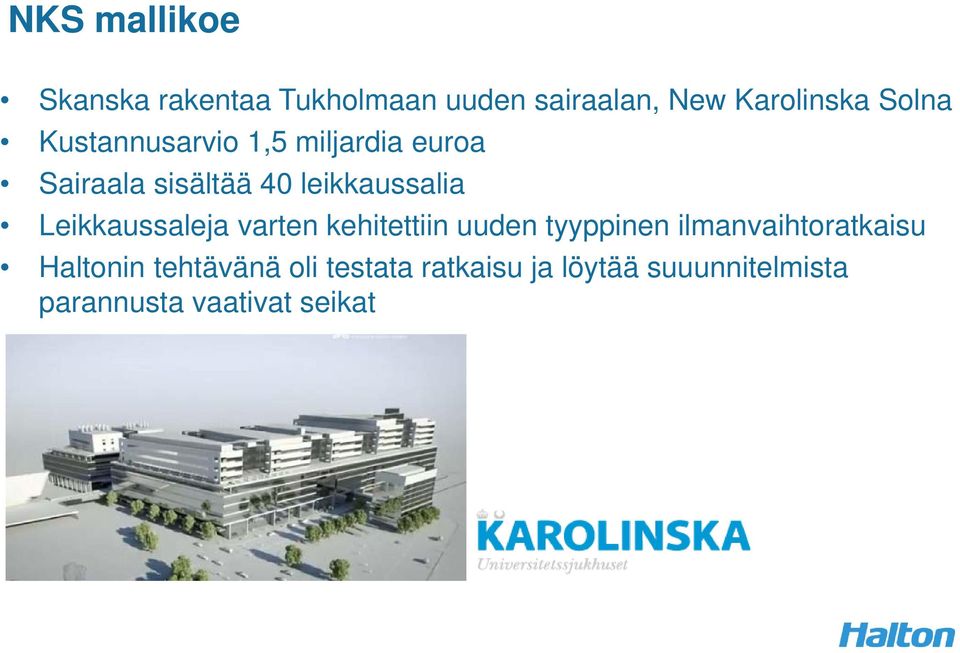

12 NKS mallikoe Skanska rakentaa Tukholmaan uuden sairaalan, New Karolinska Solna Kustannusarvio 1,5 miljardia euroa Sairaala sisältää 40 leikkaussalia Leikkaussaleja varten kehitettiin uuden tyyppinen ilmanvaihtoratkaisu Haltonin tehtävänä oli testata ratkaisu ja löytää suuunnitelmista parannusta vaativat seikat

Leikkaussaleja varten kehitettiin uuden tyyppinen ilmanvaihtoratkaisu

13 Ilmanvaihtoratkaisu leikkaussaleihin Perustuu sekoittavaan ilmanjakoon Kiertoilmakone, suunniteltu ilmavirta 2400 l/s, josta 500 l/s raitisilmaa Yksikkö sisältää jäähdytyspatterin ja kanavistossa on lämmityspatteri 24 kpl HEPA-H14 suutinhajottajia Huone pidetään 24 Pa ylipaineisena

raitisilmaa Yksikkö sisältää jäähdytyspatterin ja kanavistossa on

14 Suoritetut mittaukset Huoneen ilmatiiveys Ilmavirtojen ja ylipaineen säätö HEPA-hajottajien vuototesti Puhtausluokan määrittely Palautumisaika Lämpötilat ja kosteus Ilmannopeudet Äänitasot Ilmavirtojen visualisointi Simulaatiotestit Halton Vita HEPA diffusers

määrittely Palautumisaika Lämpötilat ja kosteus Ilmannopeudet

15 NKS puhtausluokat at rest tilassa ISO 3 luokkaa 0,3 µm 0,5 µm 1 µm 5 µm 10 µm 25 µm Keskiarvo Simuloidussa leikkauksessa ISO 4 luokkaa 0,3 µm 0,5 µm 1 µm 5 µm 10 µm 25 µm Keskiarvo

0 0 Simuloidussa leikkauksessa ISO 4 luokkaa 0,3 µm

16 Laboratorio- ja erityistilojen ilmavirtojen hallintajärjestelmä

17 Vetokaappijärjestelmä Otsapintanopeusanturi (AST) Ilmavirtasäädin (HFP, HFI, HFH) Nopea toimilaite Läsnäoloanturi (IRP) Ohjauspaneeli (HTP) Luukun asentoanturi (SGU)

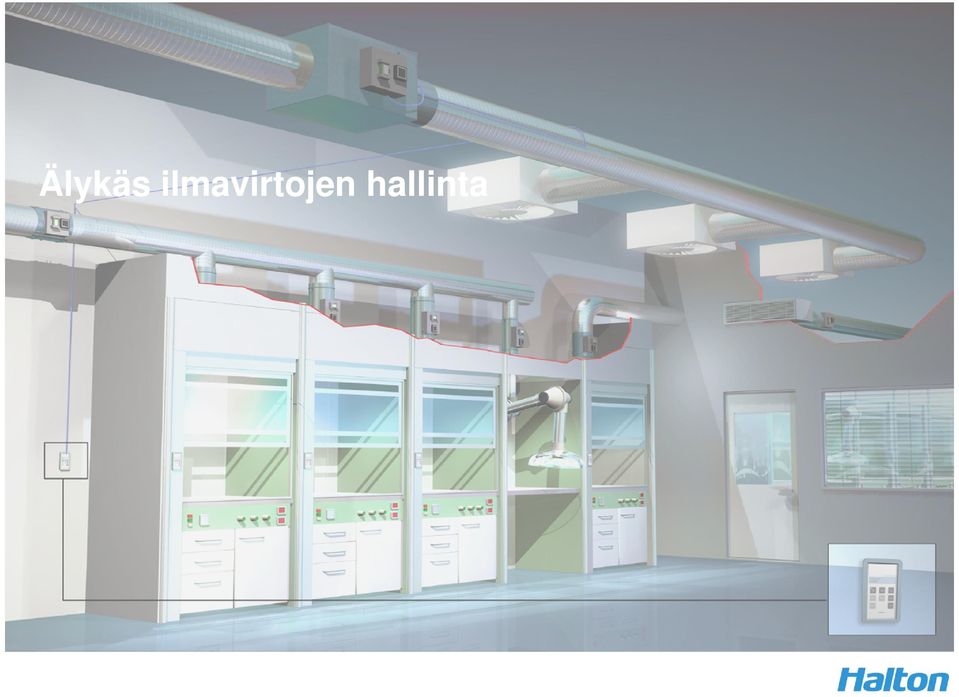

18 Älykäs ilmavirtojen hallinta

19 Potilashuoneet Tavoitteena terveellinen ja viihtyisä sisäilma, jossa on huomioitu hygieenisyys ja puhdistettavuus Ratkaisuna VAV aktiivipalkit Ilmamäärä säätyy tarpeen mukaan Säädettävä heittokuvio Helpposti puhdistettavissa

puhdistettavuus Ratkaisuna VAV aktiivipalkit Ilmamäärä

20 CBC palkki Hygieeninen, viihtyisä ympäristö - Täysin puhdistettavissa oleva rakenne - Pikaliittimillä irroitettava jäähdytyspatteri - Säädettävä heittokuvio

21 Muunneltavat potilashuoneet 24 Pa 26 Pa 0Pa -24 Pa 2 Pa -25 Pa -24 Pa -26 Pa 0 Pa 36 Pa 13 Pa 35 Pa 13 Pa 1Pa -1 Pa -36 Pa 1Pa 0 Pa 1 Pa -37 Pa -13 Pa -36Pa -13 Pa -36 Pa 0 Pa 1 Pa -13 Pa A1 A2 A3 A4 A5 A6 A7 A8 A9 Hälyyttävä huone Potilashuoneen painesuhteet säädettävissä Potilashuone käytössä neutraali paine Suojaeristys käytössä positiivinen paine Eristyshuonekäytössä negatiivinen paine
