1 Ympäristöystävälliset No-Dig-saneerausjärjestelmät

2 Miksi Uponor No-Dig -järjestelmät? Uponor johtava putkistojärjestelmien toimittaja Uponorin tavoitteena on kehittää ympäristöystävällisiä ja kestävään lopputulokseen johtavia kokonaisratkaisuja vesi-, viemärija lämpöjohtoasennuksiin, rakennus- ja ympäristötekniikkaan sekä kunnallistekniikkaan. Kunnallisteknisten putkistojen saneeraukseen käytettävien tuotteiden ja menetelmien kehitystyö on Uponorille tärkeä painopistealue. Saneeraus kaivamattomin menetelmin Uponorin kehittämät menetelmät perustuvat kaivamattomaan tekniikkaan. Kaivamatta tehtävä saneeraus tarjoaa useita etuja; nopeus, helppous ja aukikaivamisen pois jäämisestä syntyvät kustannussäästöt. Ympäristölle, käyttäjille ja liikenteelle muodostuvat haitat minimoituvat. Valmiit ratkaisut erilaisiin tarpeisiin Putkistojen käyttötarkoitus, käytetyt materiaalit, putkistojen nykykunto ja monet muut seikat vaikuttavat siihen, että tarvitaan useita erilaisia saneerausmenetelmiä. Siksi Uponor No-Dig -järjestelmät yksikkö on kehittänyt kattavan valikoiman erilaisia saneeraustuotteita, asennusmenetelmiä ja palveluja. Uponorilta saat siten valmiin ja luotettavan kokonaisratkaisun kaikkiin tilanteisiin. Tutkitut ja testatut menetelmät Uponorin saneerausmenetelmät ovat käytössä useissa maissa, mikä merkitsee jatkuvasti karttuvaa kokemusta. Putkien materiaali ja rakenne sekä asennustyökalut ja -menetelmät on kehitetty erityisesti saneerauksessa vaadittavien kriteerien mukaisiksi. Vankan kokemuksen ja pitkäjänteisen tuotekehityksen avulla Uponor on saavuttanut johtavan aseman putkistosaneerauksessa eri puolilla maailmaa. Avaimet käteen -palvelu Uponor Saneeraus tarjoaa asiakkailleen putkistosaneerauksen kokonaispalvelua. Saneeraukseen kehitettyjen tuotteiden lisäksi järjestelmät sisältävät jokaisessa asennusmenetelmässä tarvittavat erikoistyökalut. Varsinainen asennustyö suoritetaan aina koulutettujen asennusryhmien toimesta. Yhdessä luotettavien yhteistyökumppaniensa kanssa Uponor No-Dig -järjestelmät yksikkö tekee luotettavaa työtä asiakkaittensa ja ympäristönsä hyväksi. 2

3 Ratkaisut luotettavaan ja ympäristöystävälliseen putkistosaneeraukseen Uponor Omega-Liner -muotoputkisujutus Tiivis, yhtenäinen ja luotettava putkilinja viettoviemäreille. 100-prosenttinen loppulaatu ja uudenveroinen putkilinja close-fit putken ansiosta. Soveltuu halkaisijaltaan mm:n viemäreiden saneeraukseen. Uponor Flexoren -pitkäsujutus Edullinen ja kestävä vaihtoehto viettoviemäreiden saneeraukseen. Yhtenäiseksi hitsattu putki takaa tiiviin lopputuloksen. Parhaimmillaan mm:n viemäreiden saneerauksessa. Uponor MaxiLine -pätkäsujutus Nopea ja laadukas viettoviemäreiden saneerausmenetelmä. Mittatarkka ja luja ruiskupuristettu polypropeeninen putki. Suositeltavin käyttöalue kokoluokassa mm. Uponor Kuristussujutus Kestävä ja pitkäikäinen vaihtoehto paineputkistojen saneeraukseen. PEX-materiaalin ainutlaatuiset ominaisuudet takaavat erittäin pitkän käyttöiän. Erityisesti vesi- ja kaasujohtojen saneeraukseen. Uponor Ohjattava vaakaporaus Kaivamaton menetelmä paineputkien ja viettoviemäreiden uudisrakentamiseen ja saneeraukseen. Sopii monen tyyppisille putkistoille. Käyttöalueina mm. puistoalueiden, vesistöjen, katujen ja moottoriteiden alitukset. Uponor Pakkosujutus Huonokuntoisten ja kapasiteetiltaan vajaiden putkistojen saneerausmenetelmä HDPE-, Pro- Fuse- tai PEX-putkilla. Rikkomalla vanha putki sujutettavan putken kokoa voidaan suurentaa ja lisätä putkiston kapasiteettia. Uponor Pitkäsujutus Paine- ja viettoviemäreiden, vesijohtojen sekä kaasuputkistojen saneerausmenetelmä, jossa uusi putki sujutetaan suoraan vanhan putken sisään. Soveltuu erilaisille putkimateriaaleille. Uponor Taloliittymien saneeraus Runkoviemäreiden saneerauksen yhteydessä tehtävät taloliittymien saneeraukset kaivamattomin menetelmin. Uponor Välitilan injektointi Vanhan putken ja sujutusputken välisen tilan täyttö vaahtobetonilla. Varmistaa kestävän ja pitkäikäisen lopputuloksen. Uponor Korjauskaivot Kaivojen uusiminen varmistaa koko linjan tiiveyden ja toimivuuden putkistosaneerauksen jälkeen. Työmaalla kohdekohtaisesti rakennettu kaivo ei edellytä vanhan kaivon purkamista tai ylöskaivamista. Uponor Pesu ja kuvaus Saneerauksen esivalmisteluun sekä tarkastukseen liittyvillä toimenpiteillä varmistetaan onnistunut saneeraus. Uponor No-Dig -järjestelmät yksikön toimenpiteet ovat olennainen osa kokonaispalvelua. 3

4 Uponor Omega-Liner -muotoputkisujutus Tiivis ja saumaton putkilinja viettoviemäreille uuden putken veroinen lopputulos Omega-Liner -sujutus on nopea ja luotettava Close-fit-menetelmä viemärien saneeraukseen. Menetelmässä sujutusputki viedään paikoilleen kokoon muotoiltuna, jolloin sen halkaisija on % pienempi ja putki mahtuu ahtaidenkin paikkojen läpi ilman vaurioita. Paikalleen sujutettu putki pyöristetään lämmön ja paineen avulla, jolloin se painautuu tiiviisti vanhan putken sisäpintaa vasten. Tuloksena on aina koko kaivonvälin mittainen yhtenäinen putkilinja. Käyttöalue Omega-Liner -muotoputkisujutus on tarkoitettu viettoviemärien saneeraukseen. Putken sisähalkaisija pienenee vain Omega-Liner -putken seinämäpaksuuden verran. Hyvien virtausominaisuuksien ansiosta viemärin kapasiteetti ei alene pikemminkin suurenee. Omega-Liner sopii hyvin kohteisiin, joissa vanhassa putkessa on halkeamia, murtumia tai pieniä siirtymiä. Omega-Liner -edut: Erityisesti viemärisaneeraukseen suunniteltu erikoismuovimateriaali Laaja kokovalikoima Ei kapasiteettihäviötä Nopea, ilman kaivamista tehtävä asennus Kulutusta kestävä ja pitkäikäinen materiaali Ei ympäristöhaittoja, kuten hajuja Kierrätettävä materiaali 4

5 Helppo asennus 100-prosenttisesti kestävä lopputulos Omega-Liner putki Omega-Liner -putket on kehitetty Uponorilla erityisesti Close-fit -sujutusmenetelmää varten. Valmistusvaiheessa putki on muotoiltu kuljetetusta ja sujutusta varten pienempään kokoon. Esilämmitettynä putki on riittävän joustavaa taipuakseen tarkastuskaivon kautta sujutettavaan viemäriin. Sujutettu putki palautuu muistinsa ansiosta alkuperäiseen pyöreyteensä lämmön ja paineen avulla. Putken rengasjäykkyys on yli 8 kn/m 2 (SN8), eli lopputulos on uuden putken veroinen. Omega-Liner putken materiaali on patentoitu. Ei kaivamista Muotoon puristettu Omega-Liner -putki on helppo sujuttaa tarkastuskaivon kautta saneerattavaan viemäriin. Yhdellä putkivedolla voidaan sujuttaa useita kaivonvälejä kerrallaan. Myös talohaarojen paikat löytyvät helposti, koska Omega-Liner -putkeen syntyy niiden kohdille helposti havaittavat pullistumat. Liittymäkohtien paikallistaminen ja avaaminen tapahtuu putken sisältä helposti kameran ja porarobotin avulla. Ei täytettävää välitilaa Lämmön ja paineen avulla alkuperäiseen muotoonsa palautunut putki painautuu tiiviisti saneerattavan putken sisäpintaan. Vanhan ja uuden putken välille ei jää välitilaa. Tämä estää myös putken liikkumisen asennuksen jälkeen. Hyvät virtausominaisuudet Yhtenäinen kulutuskestävästä muovista valmistettu Omega-Liner -putki takaa putkistolle erinomaiset virtausominaisuudet. Saneeratun linjan kapasiteetti on yleensä vanhaa putkea parempi. Kuormituskestävyyttä Omega-Liner -menetelmällä saneerattu viemäri on rakenteeltaan erittäin vankka. Sekä uusi että vanha putki muodostavat yhdessä suurtakin kuormitusta kestävän yhdistelmän. Laadunvarmennus ja dokumentointi Omega-Liner asennuksesta asiakas saa sekä kirjallisen että videonauhoitetun dokumentin todisteeksi työn onnistumisesta. Putkikoot Sujutettava viemäri (mm) / Omega-Liner -putki (d e /d i ) /93,8 mm /140,6 mm /187,4 mm /210,8 mm /234,2 mm /281,0 mm /327,8 mm /351,2 mm /374,6 mm /421,0 mm /468,8 mm 5

6 Uponor Flexoren -sujutus Eniten käytetty, edullinen vaihtoehto viemäreiden saneeraukseen Jo 15 vuotta käytössä ollut Flexoren -saneerausjärjestelmä on Uponorin kehittämä ja patentoima, viemäreiden sujuttamiseen tarkoitettu saneerausmenetelmä. Menetelmässä käytettävät, yhtenäisiksi koko kaivonvälin pituisiksi hitsatut Flexoren -putket sujutetaan vanhaan viemäriin tarkastuskaivojen kautta, jolloin työ voidaan suorittaa pääosin maan päällä ympäristöä häiritsemättä. Nopeasti asennettava Flexoren on edullisin vaihtoehto erityisesti silloin, kun saneerattava linja on pitkä. Flexoren soveltuu erinomaisesti myös mutkaisiin putkilinjoihin. Käyttöalue Flexoren -menetelmä soveltuu paineettomien, kokoluokaltaan mm:n viemäreiden saneeraamiseen. Vanhan viemärin sisähalkaisija pienenee, mutta paremmat virtausominaisuudet ja hyvä itsepuhdistuvuus kompensoivat sen usein täysin. Kestävän materiaalin ansiosta Flexoren -menetelmällä saneerattu putkisto kestää hyvin kulutusta. Menetelmä lisää myös merkittävästi putkilinjan rakenteellista lujuutta. Flexoren -edut: Ei kaivamista, sujutus tapahtuu tarkastuskaivojen kautta SN8-luokan rengasjäykkyys, kestävä ja luotettava lopputulos Rakenteellisesti luja lopputulos Hyvät virtausominaisuudet Järjestelmän kokovalikoima kattaa yleisimmät putkikoot Erittäin nopea asennus Tiivis, aina yhtenäiseksi hitsattu putki koko kaivovälille Viemäri voi olla käytössä sujutuksen ajan 6

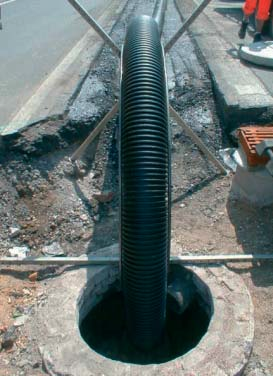

7 Tiivis ja saumaton putkilinja yhdellä vedolla Flexoren -putki Flexoren -putki on erityisesti sujutukseen kehitetty putkityyppi. Ulkopinnaltaan korrugoitu ja sisäpinnaltaan täysin sileä kolmikerrosputki on pituussuunnassa taipuisa, mutta säteen suunnassa jäykkä. Putken rengasjäykkyysluokat ovat 4kN/m 2 (SN4) ja 8kN/m 2 (SN8). Virtausputken sisäpinta on lisäksi päällystetty HDPE-kalvolla, jonka ansiosta putkella on hyvät virtausominaisuudet. Putkisalkojen liittäminen tapahtuu SWJ-hitsausmenetelmällä. Kohteisiin, joissa on mutkia Viemärissä mahdollisesti olevat mutkat eivät haittaa joustavalla Flexoren -putkella tehtävää saneerausta. Myös taloliittymien saneeraukseen Flexoren -putkella voidaan saneerata myös kiinteistöjen ja pääviemärin väliset putkistot. HDPE Kestävä yhtenäinen putki Flexoren -putket liitetään yhtenäiseksi putkeksi menetelmää varten kehitetyllä SWJ-hitsausmenetelmällä. Liitos kestää vetoa ja painetta yhtä hyvin kuin varsinainen putki. Hyvä kulutuskestävyys ja virtausominaisuudet Putken materiaali kestää erittäin hyvin mekaanista kulutusta. Kulutuskestävyyden ansiosta myös virtausominaisuudet säilyvät hyvinä koko putken käyttöiän. Putkikoot Sujutettava viemäri (mm) / Flexoren -putki (d e /d i ) /80 mm /102 mm /123 mm /152 mm /173 mm /205 mm /238 mm 7

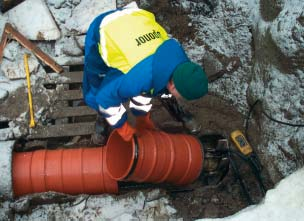

8 Uponor MaxiLine -pätkäsujutus Nopea ja laadukas viettoviemäreiden saneeraus Käyttöalue MaxiLine -pätkäsujutuksessa vanhan viemärin sisään sujutetaan uusi muoviviemäri. Sujuttaminen tapahtuu kaivojen kautta työntämällä puolen metrin pituisia sujutusputkia peräkkäin vanhan viemärin sisään. Menetelmä on nopea, eikä työ vaadi suuria ennakkovalmisteluja. Hydraulinen asennustyökalu mahdollistaa jopa satojen metrien sujutuksen yhdellä sujutuskerralla. MaxiLine -pätkäsujutus soveltuu mm:n viettoviemäreiden saneeraamiseen. Sujutetun linjan sisähalkaisija pienenee alkuperäisestä, mutta MaxiLine -putken virtausominaisuudet ovat merkittävästi paremmat kuin vanhan huonokuntoisen betoniviemärin. MaxiLine -menetelmä sopii hyvin myös taajama-alueille. Nopea ja helppo asennus tekee menetelmästä erittäin kilpailukykyisen. Sujutus tapahtuu kaivojen kautta, eikä työnaikaisia liikennejärjestelyjä tarvita juuri lainkaan. Nopeasti etenevä työ ei edellytä myöskään suuria etukäteisjärjestelyjä. MaxiLine -edut: Ei aukikaivamista tai ylimääräisiä liikennejärjestelyjä Muhviliitoksin tapahtuva sujuttaminen ja korjauskaivojen asentaminen on nopeaa Viemäri voi olla käytössä sujutuksen aikana Sujutetun ja injektoidun linjan kuormituskestävyys on suuri Putkivalikoima kattaa yleisimmät putkikoot Mittatarkka ruiskupuristus takaa tiiveyden 8

9 Kulutusta ja kuormitusta kestävä putkimateriaali MaxiLine -putket Polypropeenista ruiskupuristamalla valmistetut putket kestävät mekaanista kuormitusta, iskuja ja kemikaaleja. Valmistusmenetelmä takaa myös suuren mittatarkkuuden. Muhviliitosten pitävyyden varmistavat tiiviit ja vetoa kestävät kumirengastiivisteet. Putkien rengasjäykkyys on SN8. Hyvä iskulujuus ja lämmönkesto Materiaalina käytettävä polypropeeni on iskuluja myös kylmissä olosuhteissa työskenneltäessä. Materiaali kestää myös korkeita lämpötiloja, kemikaaleja sekä viemärissä kulkevan kiintoaineen aiheuttamaa kulutusta. Uponor MaxiLine -putkien mitoitettu käyttöikä on 100 vuotta. Tiivis putkisto MaxiLine -putkien suuri mittatarkkuus sekä kumitiiviste mahdollistavat erittäin tiiviit ja pitävät liitokset. Liitoksen rakenne sallii 4º/m poikkeaman. Suuri rengasjäykkyys Ruiskupuristustekniikan ja polypropeenimateriaalin ansiosta MaxiLine -putki on erittäin kuormitusta kestävä. Sen rengasjäykkyys on jopa 40 kn/m 2 (erikoistilauksesta). Kestävä ja toimiva lopputulos MaxiLine -saneerauksessa putket liitetään sujutuksen jälkeen vanhojen kaivojen sisään asennettaviin korjauskaivoihin. Putki ankkuroidaan tarvittaessa liikkumattomaksi injektoimalla vanhan ja uuden putken välinen tila vaahtobetonilla. Putkikoot Sujutettava viemäri (mm) / MaxiLine (d e /d i ) /103 mm /178 mm /231 mm /319 mm /404 mm 9

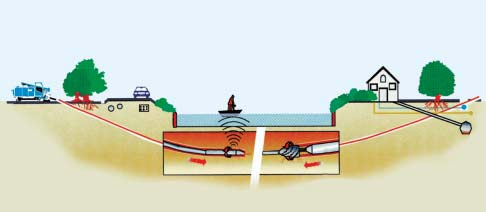

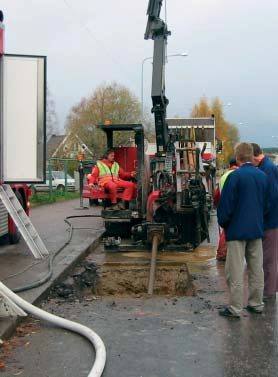

10 Uponor Ohjattava vaakaporaus Uusi menetelmä putkistojen uudisrakentamiseen ja saneeraukseen Ohjattava vaakaporaus on sekä viemäreiden että paineputkien saneeraukseen ja uudisrakentamiseen kehitetty kaivamaton asennusmenetelmä. Menetelmässä maahan porataan erityisen porauskärjen avulla reikä, johon tuleva putki asennetaan. Yhdellä putkivedolla voidaan asentaa jopa yli 1000 metrin mittainen putki. Menetelmä soveltuu parhaiten maaperään, joka on joko karkeaa hiekkaa tai tiivisrakenteista savea, hiesua tai hiekkaa. Iskutoimintoa käyttämällä poraaminen onnistuu myös kiviä sisältävässä maassa sekä sepelitai mursketäytössä. Yksittäiset isot lohkareet on mahdollista kiertää. Ohjattavan vaakaporauksen edut: Menetelmä sopii sekä uudisrakentamiseen että saneeraukseen Myös vesistöjen, katujen, moottoriteiden ja puistoalueiden alituksiin Työkaivannot vain putken alku-, loppupäässä sekä liitosten kohdalla Sopii monen tyyppisille putkistoille Laaja putkien kokovalikoima Jopa useampien putkien samanaikainen asennus Käänteentekevä asennusmenetelmä Ohjattavassa vaakaporauksessa käytetään lähettimellä varustettua porauskärkeä, jonka avulla poraustoimintoa voidaan ohjata vaaka- ja korkeussuunnassa. Kun pora on saavuttanut kohteensa, sen varteen kiinnitetään isompi kärkiosa paluuavennusta varten. Yhden tai useamman aventamisen jälkeen putki vedetään syntyneeseen reikään. Porauksen, aventamisen sekä putken vetämisen aikana reikään pumpataan bentoniittisavea, joka tukee ja voitelee seinämää sekä suojaa asennettavaa putkea naarmuuntumiselta. 10

11 Sopii erilaisille putkille ja monen tyyppisiin käyttökohteisiin Käyttöalue ja putkimateriaalit Ohjattava vaakaporaus soveltuu yhtenäisten tai yhtenäiseksi hitsattujen vesi-, viemäri-, kaasu- tai kaapelinsuojausputkien asentamiseen. Asennettavan putken maksimikoko voi olla jopa 1200 mm. Myös useiden pienien putkien asentaminen samanaikaisesti on mahdollista. Asennuksessa käytettäviä putkimateriaaleja ovat mm. Uponor PEX-, ProFuse- sekä HDPEputket. Ympäristöystävällinen asennus Ohjattavan vaakaporauksen avulla putki voidaan asentaa täysin ympäristöä häiritsemättä. Erityiskohteita ovat vesistöjen alitukset sekä taajamaalueet, joissa kaivamisen, peittämisen ja uudelleen päällystämisen kustannukset ja ympäristöhaitat halutaan välttää. Saneerauskohteissa uusi putki voidaan asentaa jo olemassa olevan putken viereen. Vanha putki on mahdollista betonoida umpeen. Menetelmä soveltuu myös kohteisiin, joissa tarvitaan lisäkapasiteettia ja siten vanha putki voidaan jättää käyttöön. 11

12 Uponor Kuristussujutus Luotettava vaihtoehto paineputkistojen saneeraukseen PEX- ja PEH-putkilla Swagelining TM -menetelmään perustuvassa Uponor Kuristussujutuksessa sujutettavan putken läpimittaa pienennetään erityisen kuristusmuotin avulla. Kuristusmuotti pienentää putken läpimittaa noin 8-20 %, jolloin se on helppo sujuttaa vanhan putken sisään. Käytettävän sujutusputken ulkohalkaisija on sama tai hieman suurempi kuin saneerattavan putken sisähalkaisija. Ei aukikaivamista Uponor kuristussujutuksessa työkaivantoja tarvitaan vain alku- ja loppupäässä sekä mahdollistien liittymien kohdalla. Menetelmässä käytettävä asennuslaitteisto on pienikokoinen ja helppo liikutella. Ympäristölle aiheutuvat häiriöt jäävät mahdollisimman pieniksi mm:n kohteissa käytetään HDPE-putkimateriaalia. Uponor Kuristussujutuksen edut: Kaivamaton tekniikka, tarvitaan vain alku- ja loppukaivannot Vanha putki jää suojaputkeksi Edullinen ratkaisu verrattuna perinteisiin menetelmiin Putkikoot mm 12

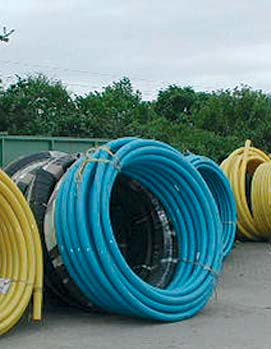

13 Uponor PEX -putki kauaskantoinen valinta PEX-materiaalille ominaisen muistin ansiosta sujutusputki palautuu alkuperäiseen kokoonsa, jolloin putki painautuu tiukasti vanhan putken sisäpintaa vasten. Putkiston alkuperäinen sisähalkaisija pienenee siten ainoastaan sujutusputken seinämäpaksuuden verran. Virtauskapasiteetti säilyy siten lähes alkuperäisen mitoituksen mukaisena. Uponor kuristussujutuksessa voidaan käyttää halkaisijaltaan mm:n PEX-putkea. Uponor PEX -putken ylivoimaisia ominaisuuksia Uponor PEX on erityisesti putkistosaneerauksiin kehitetty putkityyppi. Ristisilloitusmenetelmällä putken ominaisuudet ovat ylivoimaiset muihin muoviputkiin verrattuna. Sujutuksessa mahdollisesti syntyvistä naarmuista ei aiheudu haittaa putkelle. Se kestää myös korkeampia lämpötiloja. PEX-putken käyttöikä on moninkertainen aiemmin käytettyihin putkiin verrattuna. Uponor PEX -putkea voidaan käyttää myös muissa saneerausmenetelmissä, joissa putkelta edellytetään hyvää mekaanista kestävyyttä. Kuristussujutuksen ohella se soveltuu myös pakkosujutuksella sekä ohjatun vaakaporauksen avulla tehtäviin paineputkistojen saneerauksiin. Uponor PEX -edut: Erittäin pitkä käyttöikä Sujutuksessa mahdollisesti syntyvät naarmut eivät heikennä putkea Pistekuormat eivät vaikuta putken elinikään Materiaali kestää korkeita lämpötiloja Erinomainen iskulujuus 13

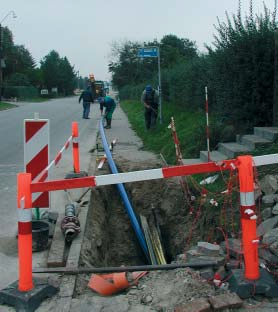

14 Uponor Pakkosujutus Lisää kapasiteettia ja uusia putkimateriaaleja Uponor-pakkosujutusmenetelmää käytetään yleensä huonokuntoisissa linjoissa, joissa pitkäsujutusta ei kulkuesteiden vuoksi voi käyttää tai linjoissa, joissa putkikokoa halutaan suurentaa. Pakkosujutuksessa vanha putki murskataan sisältä käsin ja murskauspäällä tehdään tilaa heti perässä tulevalle uudelle putkelle. Sujutettavan putken koko voi olla vähintään sama tai suurempi kuin alkuperäinen putki. Käyttöalue Yhtenäistä HDPE-putkea käytettäessä pakkosujutus soveltuu sekä paineettomien että paineellisten putkistojen saneeraukseen. Menetelmä soveltuu betoni-, asbestisementti- sekä valurautaputkien saneeraukseen. Sopii useille putkimateriaaleille Pakkosujutuksessa käytettävä sujutusputki voidaan valita käyttötarkoituksen mukaan. Putkisalot liitetään yhtenäiseksi putkeksi puskuhitsaamalla. Yleisimmin käytetty putkimateriaali on HDPE-muovi. Uusia materiaalivaihtoehtoja ovat Uponor ProFuse- sekä PEXputket, joiden ansiosta menetelmää voidaan soveltaa entistäkin vaativampiin saneerauskohteisiin. 14

15 Uponor ProFuse -ainutlaatuista kestävyyttä Uponor ProFuse on PE 100 -polyeteenistä valmistettu, vaativiin olosuhteisiin soveltuva putkityyppi. Kestävän materiaalin lisäksi ProFuse-putkessa on erityinen PPmuovinen pintakerros, joka suojaa putkea naarmuuntumiselta asennuksen aikana. Putken materiaali on erittäin kestävää ja sillä on hyvät kemikaalien ja lämmönkesto-ominaisuudet. Putken liittäminen tapahtuu joko pusku- tai sähkömuhvihitsauksella. Pakkosujutuksen ohella Uponor ProFuse soveltuu myös pitkäsujutusmenetelmällä sekä vaakaporauksella tapahtuvaa asennukseen. Useita paineluokkia ja laaja kokovalikoima Uponor ProFuse -putkea on saatavana paineluokasta PN 4.0 aina luokkaan PN 16 saakka. Putkikoot kattavat dimensiot mm. Uponor ProFuse -edut: Erittäin kestävä ja joustava Hyvä lämmön- ja kemikaalien sieto Laaja kokovalikoima Pakkosujutus Uponor PEX -putkella Ristisilloitusmenetelmällä valmistettu Uponor PEXputki on erinomainen vaihtoehto pakkosujutusmenetelmällä toteutettaviin vesijohtosaneerauksiin. PEXmateriaali kestää erittäin hyvin mekaanista rasitusta, eivätkä sujutuksessa mahdollisesti syntyvät naarmut vaikuta putken käyttöikään tai kestävyyteen. Se kestää myös korkeampia lämpötiloja. PEX-putken käyttöikä on moninkertainen aiemmin käytettyihin putkiin verrattuna. Uponor PEX -putkien kokovalikoima käsittää mm:n putkikoot. Uponor PEX -edut: Erittäin pitkä käyttöikä Sujutuksessa mahdollisesti syntyvät naarmut eivät heikennä putkea Pistekuormat eivät vaikuta putken elinikään Materiaali kestää korkeita lämpötiloja Erinomainen iskulujuus 15

16 Uponor Pitkäsujutus Monipuolinen ja turvallinen vaihtoehto Käyttöalue Uponor-pitkäsujutuksessa vanhan putken sisään sujutetaan yhtenäiseksi hitsattu muoviputki. Sujutettavan putken halkaisijan on oltava saneerattavan putken sisähalkaisijaa pienempi. Menetelmän vaatima kaivamistarve on vähäinen. Työkaivantoja tarvitaan ainoastaan saneerattavan linjan alku- ja loppupäässä sekä mahdollisten putkeen tehtävien haaroitusten kohdalle. Uponor Pitkäsujutuksen käyttöalue on laaja. Se soveltuu paine- ja viettoviemäreiden, vesijohtojen sekä kaasuputkistojen saneeraukseen. Sujutettavan putken koko on pienempi kuin alkuperäinen putki, joten linjan virtauskapasiteetti alenee. Viemäreiden saneerauksessa muoviputken virtausominaisuudet ovat kuitenkin esim. betoniputkeen verrattuna huomattavasti paremmat, joten saneeratun linjan kapasiteetti on usein riittävä. Pitkäsujutuksessa käytettäviä putkimateriaaleja ovat mm. Uponor PEX-, ProFuse- sekä HDPE-putket. Pitkäsujutuksen etuja: Vähäinen kaivamistarve Laaja käyttöalue Tiivis ja luotettava lopputulos Pitkäikäinen materiaali 16

17 Uponor Taloliittymien saneeraus Koko verkosto kerralla kuntoon Saneeraamalla taloliittymät runkojohtosaneerauksen yhteydessä, koko viemäriverkosto saadaan kerralla tiiviiksi ja luotettavasti toimivaksi. Kaivamattomien menetelmien käytöllä kiinteistön piha- ja puutarhaalueita tai kulkuväyliä ei tarvitse kaivaa auki. Saneerauksesta aiheutuvat häiriöt jäävät tällöin mahdollisimman pieniksi. Monta ratkaisuvaihtoehtoa FLEXOREN Taloliittymien saneeraus voidaan toteuttaa monella eri tavalla. Alla olevien esimerkkien lisäksi putkina voidaan käyttää muitakin viemärisaneeraukseen kehitettyjä Uponor-putkia. Uponorin saneerausjärjestelmät takaavat aina korkealuokkaisen ja luotettavan ratkaisun. Taloliittymien saneeraus Flexoren - menetelmällä Endplatte mit dem Flezoren-Rohr verschweißt (vorgefertigt) Kokonaissaneeraus Flexoren -menetelmällä Omega-Liner /Flexoren -saneeraus Runkojohdon taloliittymät porataan auki putken sisältä käsin erityisen porarobotin avulla. Liittymien aukiporauksessa, asennuksessa sekä tarkastuksessa käytetään avuksi tv-kameraa. Taloliittymään tuleva Flexoren putki sujutetaan paikalleen saneeratun runkolinjan kautta. Sujutusta valvotaan videokameran avulla. Tiiviin liitoksen varmistava hattuprofiili on valmiiksi hitsattu kiinni putkeen. Hattuprofiilin kiinnitys runkoputkeen tapahtuu joko erikoisliimalla tai hitsaamalla. Kiinnityksessä käytetään apuna kaukoohjattavia erikoistyökaluja ja videokameraa. Taloliittymäsaneerauksen etuja: Koko verkosto kuntoon nopeasti Ympäristöystävälliset No-dig menetelmät Laadukkaat Uponor-tuotteet Tiivis ja luotettava lopputulos Taloviemärin liittäminen hattuprofiililla Omega-Liner - järjestelmällä saneerattuun runkoviemäriin. 17

18 Uponor Välitilan vaahtobetonitäyttö Lisää putkiston kestävyyttä Välitilan vaahtobetonitäyttö on injektointimenetelmä, jolla vanhan putken putken ja sujutusputken väliin jäävä tyhjä tila täytetään kokonaan sujutetulta matkalta. Välitilan vaahtobetonitäytöllä varmistetaan sujutusputken pysyminen suunnitellussa vesijuoksussa, estetään lämpölaajenemisen ja routimisen aiheuttamat muhviliitosten aukeamiset, estetään vanhan rakenteen sortuminen ja veden virtaaminen välitilassa. Vaahtobetonointia voidaan käyttää myös vanhojen käytöstä poistettujen putkien täyttämiseen. Uponor-korjauskaivot Kaivojen saneeraus varmistaa koko linjan tiiveyden Putkistosaneerauksen yhteydessä kaivot joudutaan pääsääntöisesti uusimaan. Kaivot ovat usein myös suurimpia vuotojen aiheuttajia. Kaivojen tiivistäminen ja virtausominaisuuksien parantaminen tapahtuu asentamalla vanhan kaivon sisään uusi tiivis muovista valmistettu tarkastusputki tai -kaivo. Korkea laatutaso HDPE-muoviset Uponor-korjauskaivot kootaan työmaalla erikoissuunnitelluista ja korkealaatuisista tehdasvalmisteisista komponenteista. Kaivojen uusiminen ei vaadi vanhan betonikaivon purkamista tai ylöskaivamista. Helppo huollettavuus Normaalit viemäreiden huoltotoimenpiteet, kuten tvkuvaus tai pesu voidaan suorittaa nykyaikaisella kalustolla helposti korjauskaivon nousuputken kautta. 18

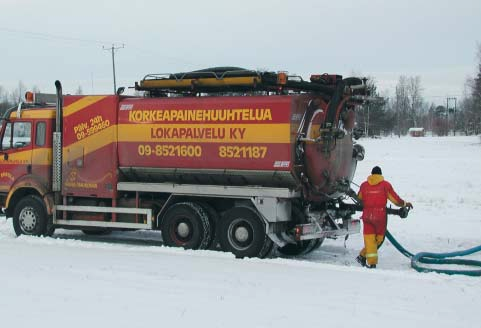

19 Putkilinjojen puhdistus ja tv-kuvaus Onnistunut saneeraus, luotettava lopputulos Uponorin kokonaisvaltaiseen palveluun sisältyvät esivalmistelevat toimenpiteet käsittävät saneerattavan putkiston puhdistuksen sekä kohteen todellisen kunnon selvittämisen tv-kuvauksen avulla. TV-kuvaus Tv-kuvauksella varmistetaan putkiston kunto ja paikannetaan sortumat, piiloliittymät, juuret ja sivuttaisiirtymät sekä putkistossa mahdollisesti piilevät muut vauriot. Kuvausta voidaan käyttää myös jo saneeratun putken lopputarkastukseen sekä kaukoohjauksella tapahtuvaan liittymien avaukseen ja asennukseen. Puhdistus Tarkastuskaivojen kautta tapahtuvalla putkiston painepuhdistuksella poistetaan saneerattavan putkiston sisältä irtoava ylimääräinen aines. Puhdistukseen voidaan tarvittaessa käyttää myös mekaanista puhdistusta. Putken kunto tulee selvittää, jotta voidaan valita oikea puhdistusmenetelmä. 19

20 Uponor No-Dig -järjestelmät kaivamattomien menetelmien edelläkävijä Uponor No-Dig -järjestelmät yksikkö tarjoaa asiakkailleen korkeaan teknologiaan perustuvia kokonaisratkaisuja. Tuotteiden korkea laatu ja ympäristöystävällisyys auttavat ylläpitämään ja rakentamaan mukavuutta ja elämisen laatua. Fortuna/Esa Print Oy, 2003 Uponor Suomi Oy No-Dig-järjestelmät PL Nastola Puh Fax
