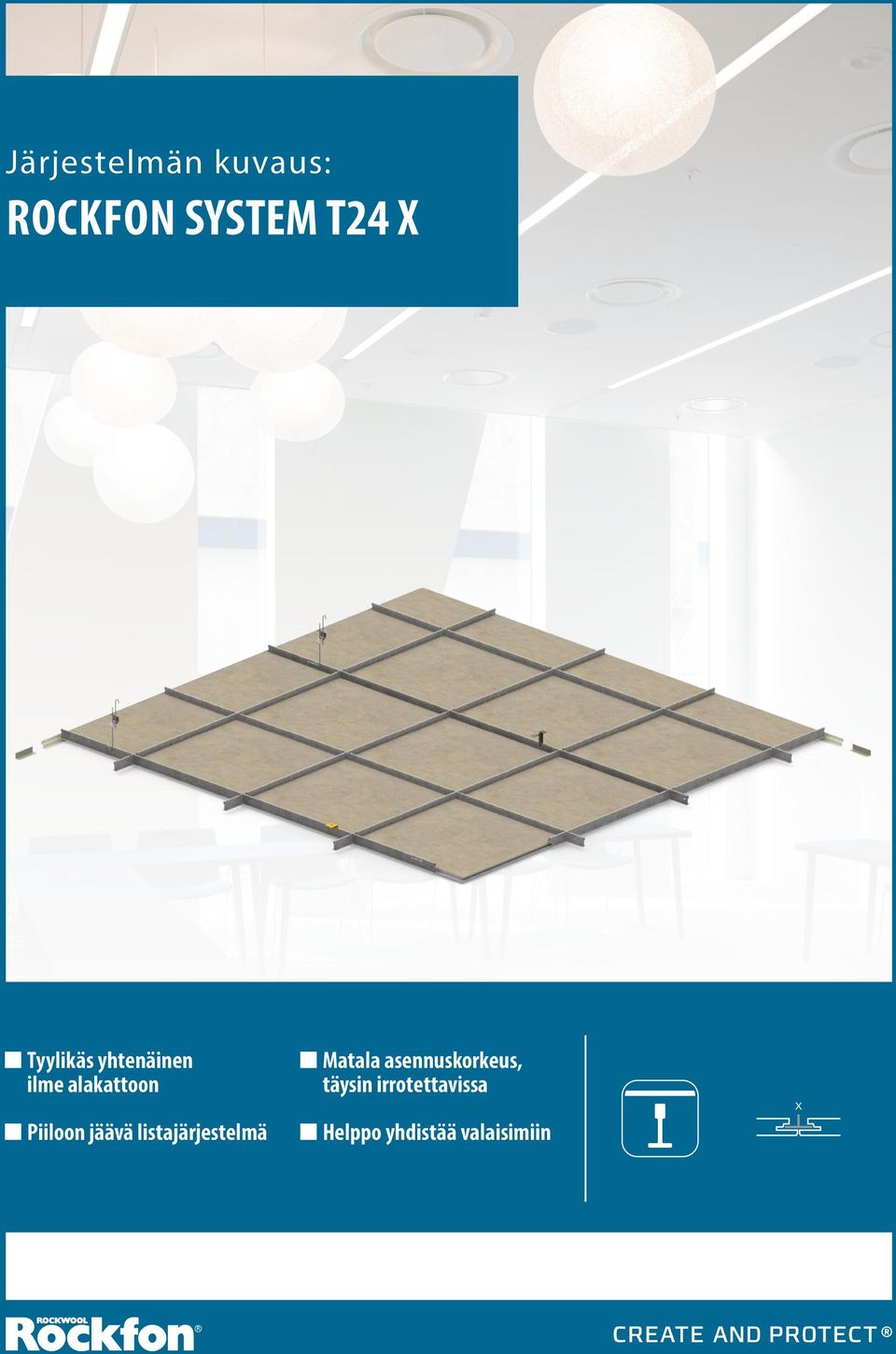

1 Järjestelmän kuvaus: ROCKFON SYSTEM T24 X Tyylikäs yhtenäinen ilme alakattoon Piiloon jäävä listajärjestelmä Matala asennuskorkeus, täysin irrotettavissa Helppo yhdistää valaisimiin X

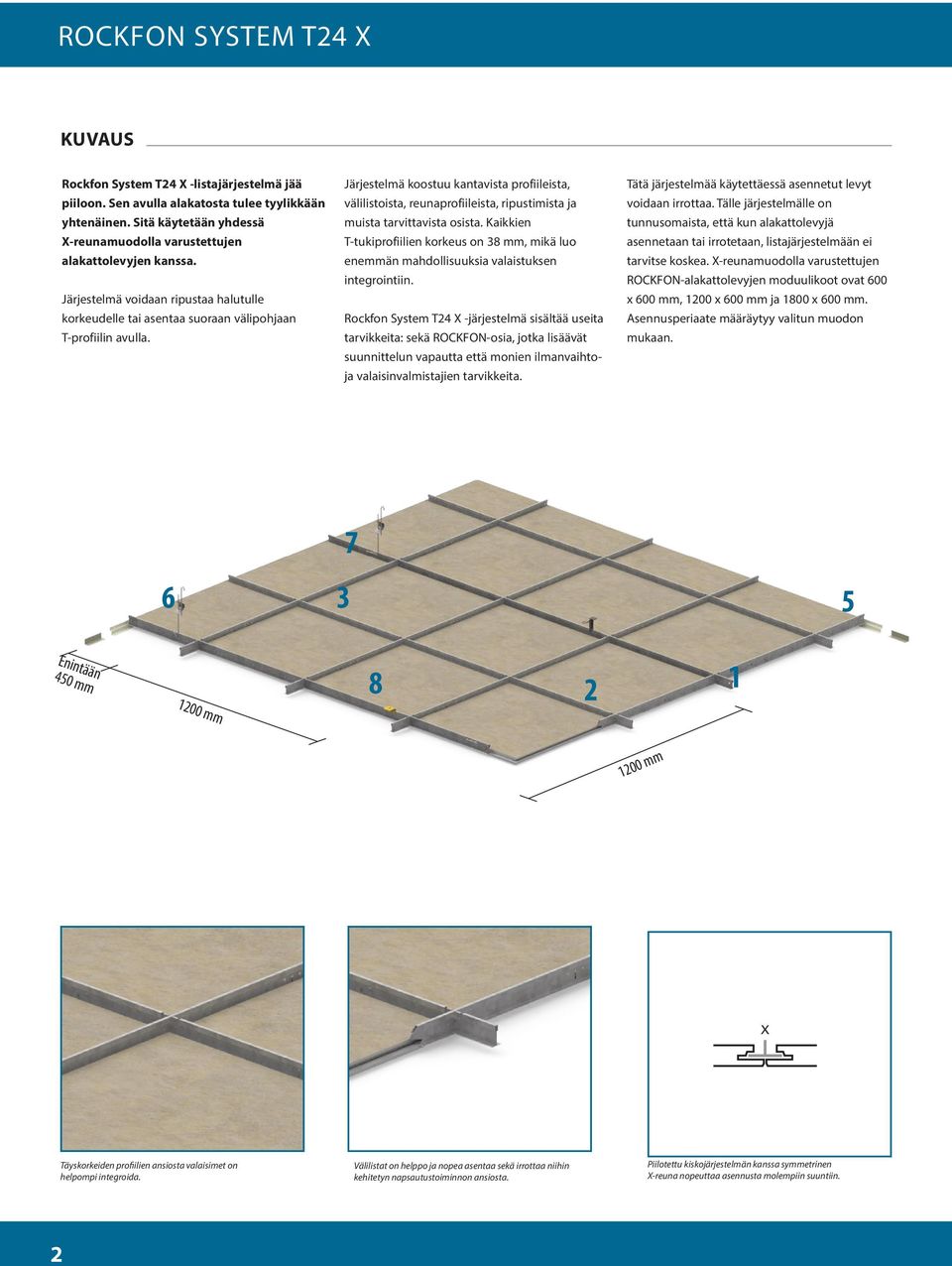

2 KUVAUS Rockfon System T24 X -listajärjestelmä jää piiloon. Sen avulla alakatosta tulee tyylikkään yhtenäinen. Sitä käytetään yhdessä X-reunamuodolla varustettujen alakattolevyjen kanssa. Järjestelmä voidaan ripustaa halutulle korkeudelle tai asentaa suoraan välipohjaan T-profiilin avulla. Järjestelmä koostuu kantavista profiileista, välilistoista, reunaprofiileista, ripustimista ja muista tarvittavista osista. Kaikkien T-tukiprofiilien korkeus on 38 mm, mikä luo enemmän mahdollisuuksia valaistuksen integrointiin. Rockfon System T24 X -järjestelmä sisältää useita tarvikkeita: sekä ROCKFON-osia, jotka lisäävät suunnittelun vapautta että monien ilmanvaihtoja valaisinvalmistajien tarvikkeita. Tätä järjestelmää käytettäessä asennetut levyt voidaan irrottaa. Tälle järjestelmälle on tunnusomaista, että kun alakattolevyjä asennetaan tai irrotetaan, listajärjestelmään ei tarvitse koskea. X-reunamuodolla varustettujen ROCKFON-alakattolevyjen moduulikoot ovat 600 x 600 mm, 200 x 600 mm ja 800 x 600 mm. Asennusperiaate määräytyy valitun muodon mukaan Enintään 450 mm mm 200 mm X Täyskorkeiden profiilien ansiosta valaisimet on helpompi integroida. Välilistat on helppo ja nopea asentaa sekä irrottaa niihin kehitetyn napsautustoiminnon ansiosta. Piilotettu kiskojärjestelmän kanssa symmetrinen X-reuna nopeuttaa asennusta molempiin suuntiin. 2

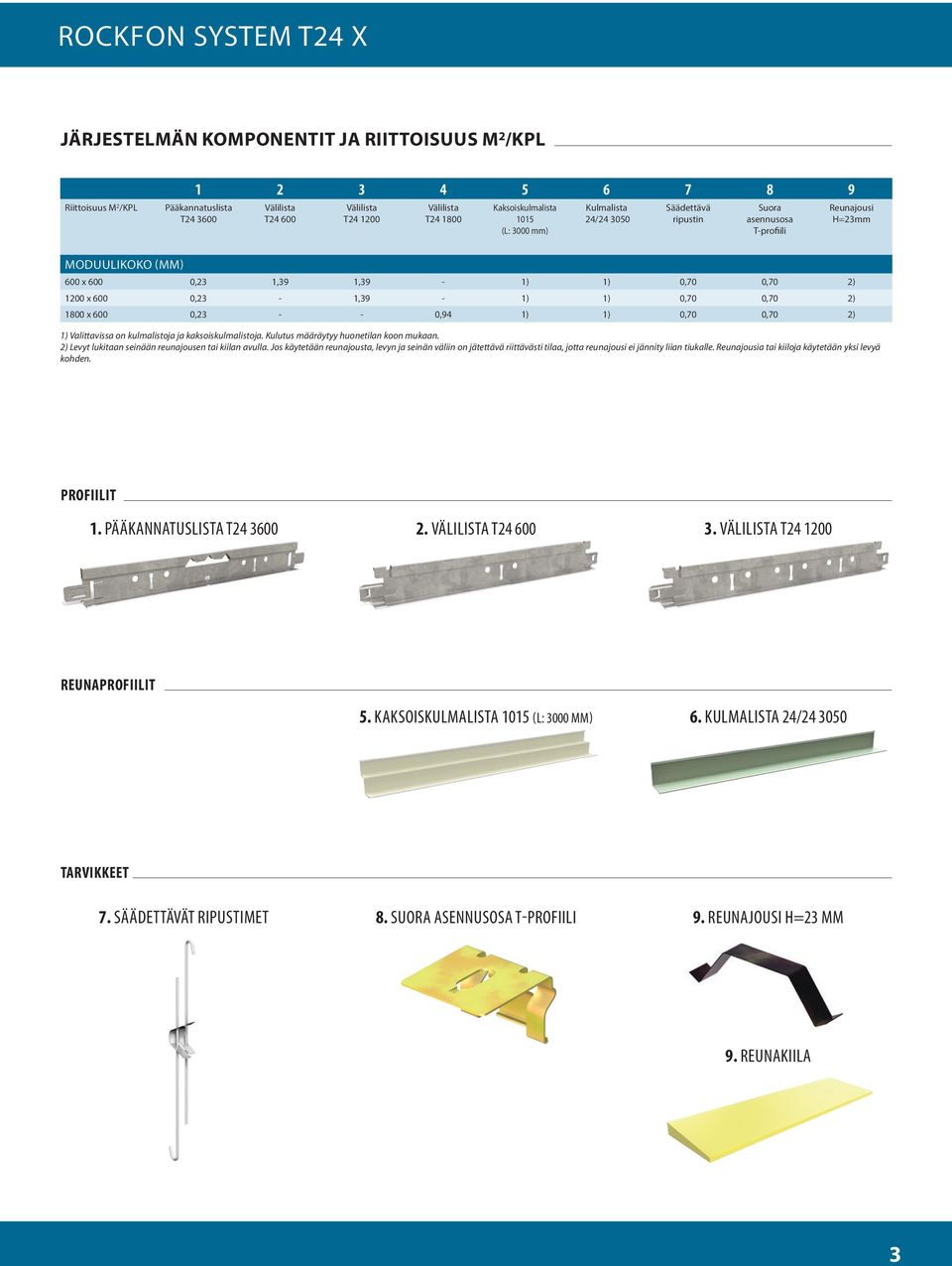

3 JÄRJESTELMÄN KOMPONENTIT JA RIITTOISUUS M 2 /KPL Riittoisuus M 2 /KPL Pääkannatuslista T Välilista T Välilista T Välilista T Kaksoiskulmalista 05 (L: 3000 mm) Kulmalista 24/ Säädettävä ripustin Suora asennusosa T-profiili Reunajousi H=23mm MODUULIKOKO (MM) 600 x 600 0,23,39,39 - ) ) 0,70 0,70 2) 200 x 600 0,23 -,39 - ) ) 0,70 0,70 2) 800 x 600 0, ,94 ) ) 0,70 0,70 2) ) Valittavissa on kulmalistoja ja kaksoiskulmalistoja. Kulutus määräytyy huonetilan koon mukaan. 2) Levyt lukitaan seinään reunajousen tai kiilan avulla. Jos käytetään reunajousta, levyn ja seinän väliin on jätettävä riittävästi tilaa, jotta reunajousi ei jännity liian tiukalle. Reunajousia tai kiiloja käytetään yksi levyä kohden. PROFIILIT. PÄÄKANNATUSLISTA T VÄLILISTA T VÄLILISTA T REUNAPROFIILIT 5. KAKSOISKULMALISTA 05 (L: 3000 MM) 6. KULMALISTA 24/ TARVIKKEET 7. SÄÄDETTÄVÄT RIPUSTIMET 8. SUORA ASENNUSOSA T-PROFIILI 9. REUNAJOUSI H=23 MM 9. REUNAKIILA 3

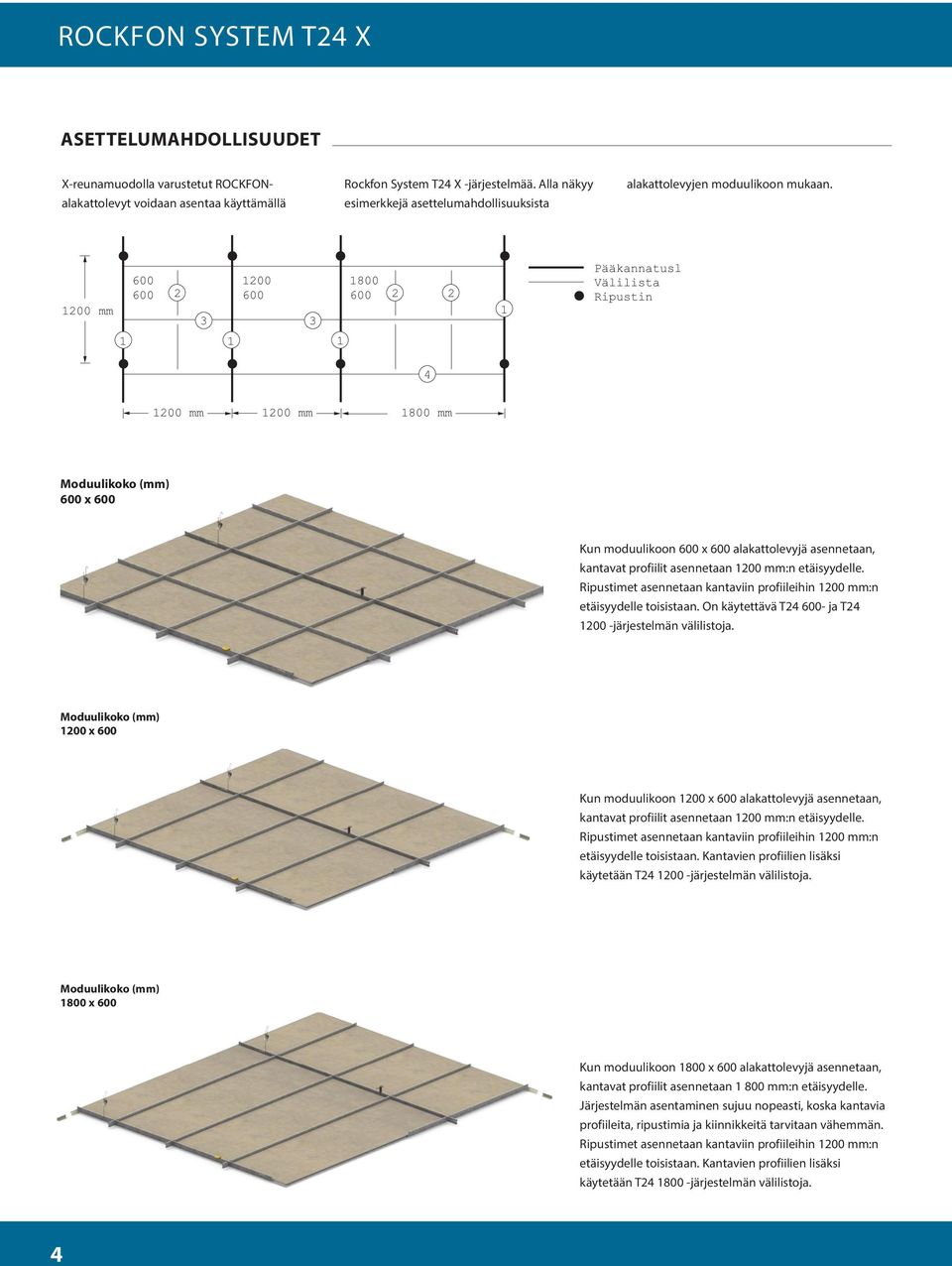

4 ASETTELUMAHDOLLISUUDET X-reunamuodolla varustetut ROCKFONalakattolevyt voidaan asentaa käyttämällä Rockfon System T24 X -järjestelmää. Alla näkyy esimerkkejä asettelumahdollisuuksista alakattolevyjen moduulikoon mukaan. 200 mm Pääkannatusl Välilista Ripustin mm 200 mm 800 mm Moduulikoko (mm) 600 x 600 Kun moduulikoon 600 x 600 alakattolevyjä asennetaan, kantavat profiilit asennetaan 200 mm:n etäisyydelle. Ripustimet asennetaan kantaviin profiileihin 200 mm:n etäisyydelle toisistaan. On käytettävä T ja T järjestelmän välilistoja. Moduulikoko (mm) 200 x 600 Kun moduulikoon 200 x 600 alakattolevyjä asennetaan, kantavat profiilit asennetaan 200 mm:n etäisyydelle. Ripustimet asennetaan kantaviin profiileihin 200 mm:n etäisyydelle toisistaan. Kantavien profiilien lisäksi käytetään T järjestelmän välilistoja. Moduulikoko (mm) 800 x 600 Kun moduulikoon 800 x 600 alakattolevyjä asennetaan, kantavat profiilit asennetaan 800 mm:n etäisyydelle. Järjestelmän asentaminen sujuu nopeasti, koska kantavia profiileita, ripustimia ja kiinnikkeitä tarvitaan vähemmän. Ripustimet asennetaan kantaviin profiileihin 200 mm:n etäisyydelle toisistaan. Kantavien profiilien lisäksi käytetään T järjestelmän välilistoja. 4

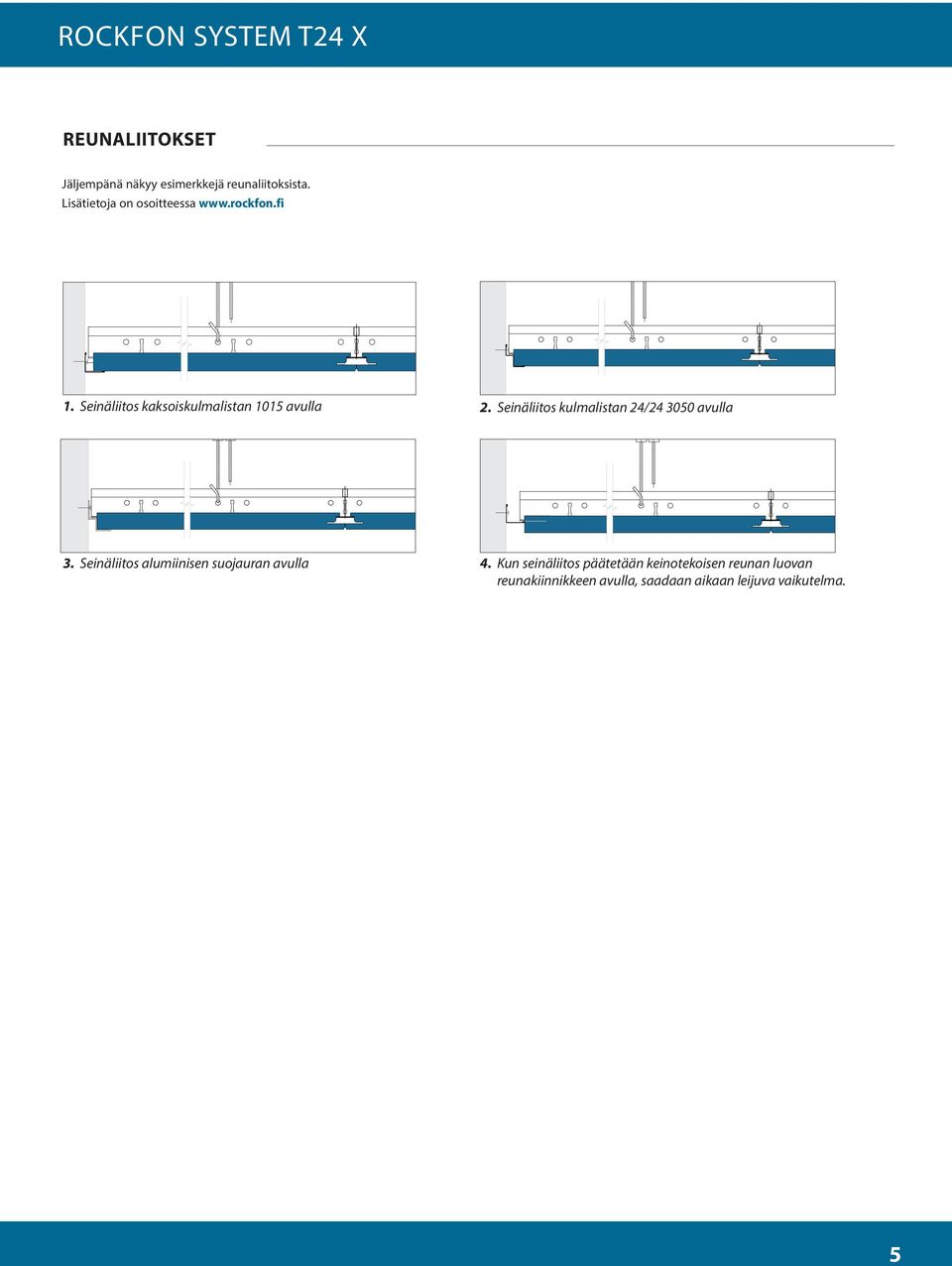

5 REUNALIITOKSET Jäljempänä näkyy esimerkkejä reunaliitoksista. Lisätietoja on osoitteessa Seinäliitos kaksoiskulmalistan 05 avulla 2. Seinäliitos kulmalistan 24/ avulla 3. Seinäliitos alumiinisen suojauran avulla 4. Kun seinäliitos päätetään keinotekoisen reunan luovan reunakiinnikkeen avulla, saadaan aikaan leijuva vaikutelma. 5

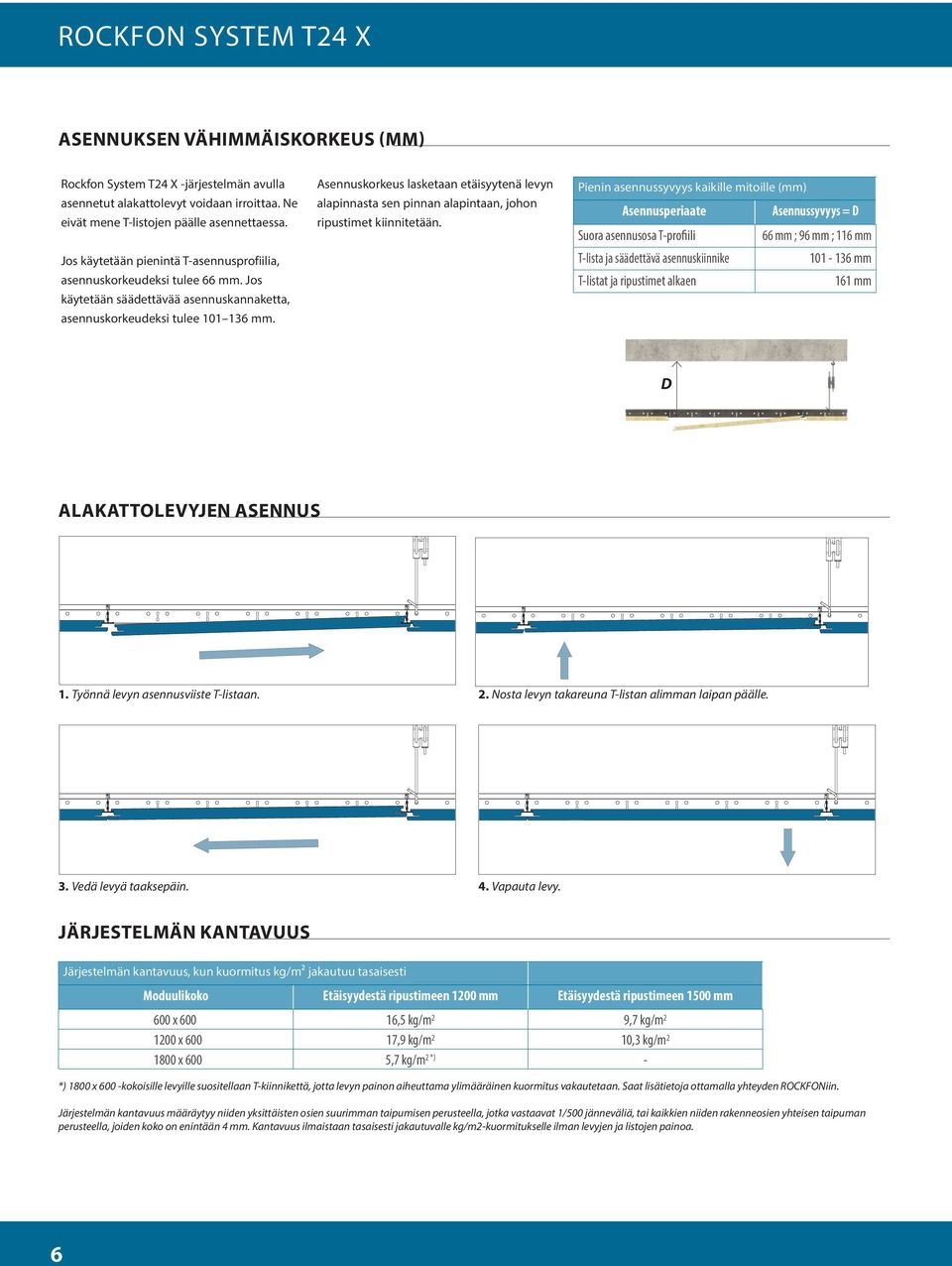

6 ASENNUKSEN VÄHIMMÄISKORKEUS (MM) Rockfon System T24 X -järjestelmän avulla asennetut alakattolevyt voidaan irroittaa. Ne eivät mene T-listojen päälle asennettaessa. Jos käytetään pienintä T-asennusprofiilia, asennuskorkeudeksi tulee 66 mm. Jos käytetään säädettävää asennuskannaketta, asennuskorkeudeksi tulee 0 36 mm. Asennuskorkeus lasketaan etäisyytenä levyn alapinnasta sen pinnan alapintaan, johon ripustimet kiinnitetään. Pienin asennussyvyys kaikille mitoille (mm) Asennusperiaate Asennussyvyys = D Suora asennusosa T-profiili 66 mm ; 96 mm ; 6 mm T-lista ja säädettävä asennuskiinnike 0-36 mm T-listat ja ripustimet alkaen 6 mm D ALAKATTOLEVYJEN ASENNUS. Työnnä levyn asennusviiste T-listaan. 2. Nosta levyn takareuna T-listan alimman laipan päälle. 3. Vedä levyä taaksepäin. 4. Vapauta levy. JÄRJESTELMÄN KANTAVUUS Järjestelmän kantavuus, kun kuormitus kg/m² jakautuu tasaisesti Moduulikoko Etäisyydestä ripustimeen 200 mm Etäisyydestä ripustimeen 500 mm 600 x 600 6,5 kg/m 2 9,7 kg/m x 600 7,9 kg/m 2 0,3 kg/m x 600 5,7 kg/m 2 *) - *) 800 x 600 -kokoisille levyille suositellaan T-kiinnikettä, jotta levyn painon aiheuttama ylimääräinen kuormitus vakautetaan. Saat lisätietoja ottamalla yhteyden ROCKFONiin. Järjestelmän kantavuus määräytyy niiden yksittäisten osien suurimman taipumisen perusteella, jotka vastaavat /500 jänneväliä, tai kaikkien niiden rakenneosien yhteisen taipuman perusteella, joiden koko on enintään 4 mm. Kantavuus ilmaistaan tasaisesti jakautuvalle kg/m2-kuormitukselle ilman levyjen ja listojen painoa. 6

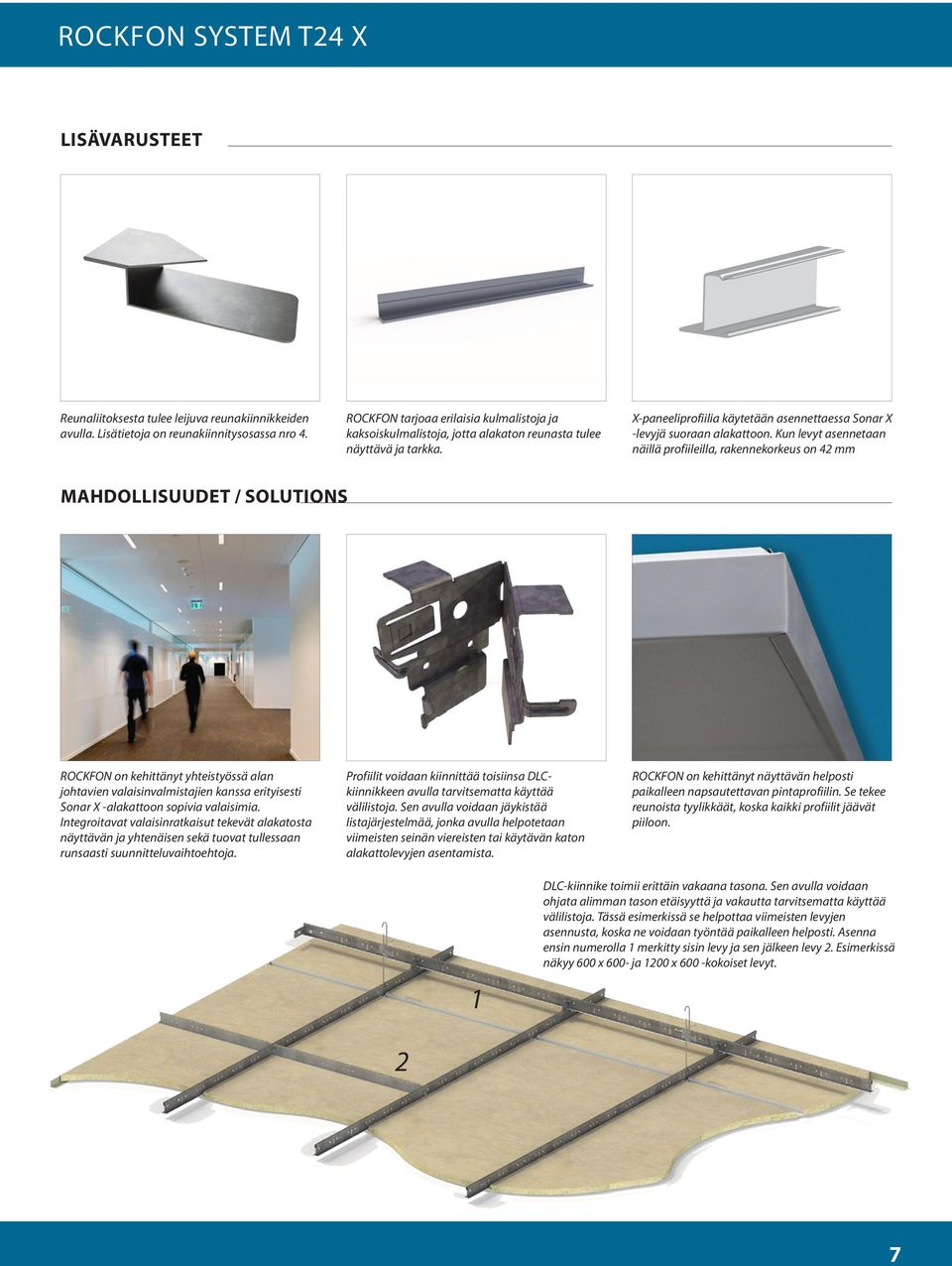

7 LISÄVARUSTEET Reunaliitoksesta tulee leijuva reunakiinnikkeiden avulla. Lisätietoja on reunakiinnitysosassa nro 4. ROCKFON tarjoaa erilaisia kulmalistoja ja kaksoiskulmalistoja, jotta alakaton reunasta tulee näyttävä ja tarkka. X-paneeliprofiilia käytetään asennettaessa Sonar X -levyjä suoraan alakattoon. Kun levyt asennetaan näillä profiileilla, rakennekorkeus on 42 mm MAHDOLLISUUDET / SOLUTIONS ROCKFON on kehittänyt yhteistyössä alan johtavien valaisinvalmistajien kanssa erityisesti Sonar X -alakattoon sopivia valaisimia. Integroitavat valaisinratkaisut tekevät alakatosta näyttävän ja yhtenäisen sekä tuovat tullessaan runsaasti suunnitteluvaihtoehtoja. Profiilit voidaan kiinnittää toisiinsa DLCkiinnikkeen avulla tarvitsematta käyttää välilistoja. Sen avulla voidaan jäykistää listajärjestelmää, jonka avulla helpotetaan viimeisten seinän viereisten tai käytävän katon alakattolevyjen asentamista. ROCKFON on kehittänyt näyttävän helposti paikalleen napsautettavan pintaprofiilin. Se tekee reunoista tyylikkäät, koska kaikki profiilit jäävät piiloon. DLC-kiinnike toimii erittäin vakaana tasona. Sen avulla voidaan ohjata alimman tason etäisyyttä ja vakautta tarvitsematta käyttää välilistoja. Tässä esimerkissä se helpottaa viimeisten levyjen asennusta, koska ne voidaan työntää paikalleen helposti. Asenna ensin numerolla merkitty sisin levy ja sen jälkeen levy 2. Esimerkissä näkyy 600 x 600- ja 200 x 600 -kokoiset levyt. 2 7

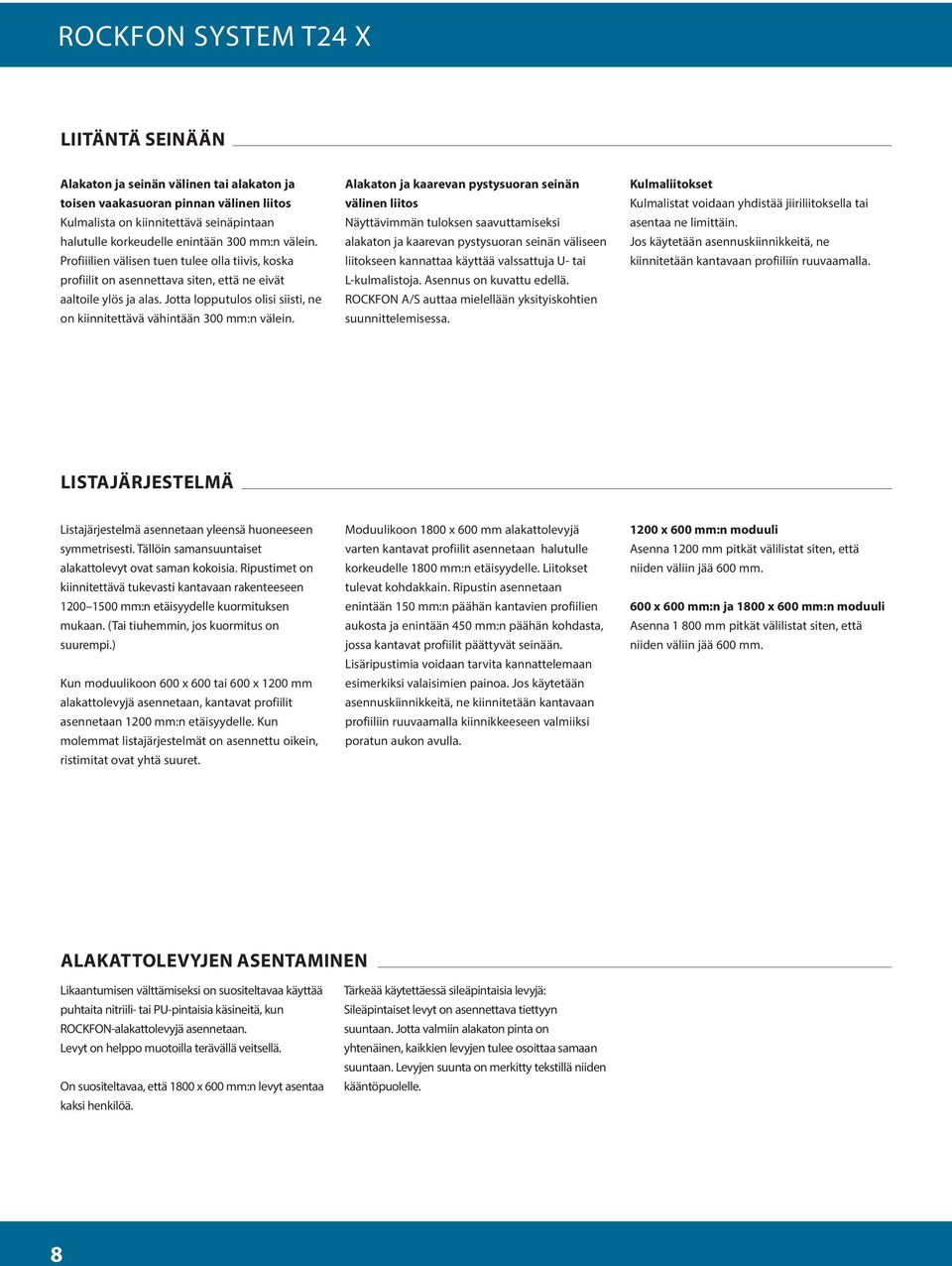

8 LIITÄNTÄ SEINÄÄN Alakaton ja seinän välinen tai alakaton ja toisen vaakasuoran pinnan välinen liitos Kulmalista on kiinnitettävä seinäpintaan halutulle korkeudelle enintään 300 mm:n välein. Profiiilien välisen tuen tulee olla tiivis, koska profiilit on asennettava siten, että ne eivät aaltoile ylös ja alas. Jotta lopputulos olisi siisti, ne on kiinnitettävä vähintään 300 mm:n välein. Alakaton ja kaarevan pystysuoran seinän välinen liitos Näyttävimmän tuloksen saavuttamiseksi alakaton ja kaarevan pystysuoran seinän väliseen liitokseen kannattaa käyttää valssattuja U- tai L-kulmalistoja. Asennus on kuvattu edellä. ROCKFON A/S auttaa mielellään yksityiskohtien suunnittelemisessa. Kulmaliitokset Kulmalistat voidaan yhdistää jiiriliitoksella tai asentaa ne limittäin. Jos käytetään asennuskiinnikkeitä, ne kiinnitetään kantavaan profiiliin ruuvaamalla. LISTAJÄRJESTELMÄ Listajärjestelmä asennetaan yleensä huoneeseen symmetrisesti. Tällöin samansuuntaiset alakattolevyt ovat saman kokoisia. Ripustimet on kiinnitettävä tukevasti kantavaan rakenteeseen mm:n etäisyydelle kuormituksen mukaan. (Tai tiuhemmin, jos kuormitus on suurempi.) Kun moduulikoon 600 x 600 tai 600 x 200 mm alakattolevyjä asennetaan, kantavat profiilit asennetaan 200 mm:n etäisyydelle. Kun molemmat listajärjestelmät on asennettu oikein, ristimitat ovat yhtä suuret. Moduulikoon 800 x 600 mm alakattolevyjä varten kantavat profiilit asennetaan halutulle korkeudelle 800 mm:n etäisyydelle. Liitokset tulevat kohdakkain. Ripustin asennetaan enintään 50 mm:n päähän kantavien profiilien aukosta ja enintään 450 mm:n päähän kohdasta, jossa kantavat profiilit päättyvät seinään. Lisäripustimia voidaan tarvita kannattelemaan esimerkiksi valaisimien painoa. Jos käytetään asennuskiinnikkeitä, ne kiinnitetään kantavaan profiiliin ruuvaamalla kiinnikkeeseen valmiiksi poratun aukon avulla. 200 x 600 mm:n moduuli Asenna 200 mm pitkät välilistat siten, että niiden väliin jää 600 mm. 600 x 600 mm:n ja 800 x 600 mm:n moduuli Asenna 800 mm pitkät välilistat siten, että niiden väliin jää 600 mm. ALAKATTOLEVYJEN ASENTAMINEN Likaantumisen välttämiseksi on suositeltavaa käyttää puhtaita nitriili- tai PU-pintaisia käsineitä, kun ROCKFON-alakattolevyjä asennetaan. Levyt on helppo muotoilla terävällä veitsellä. On suositeltavaa, että 800 x 600 mm:n levyt asentaa kaksi henkilöä. Tärkeää käytettäessä sileäpintaisia levyjä: Sileäpintaiset levyt on asennettava tiettyyn suuntaan. Jotta valmiin alakaton pinta on yhtenäinen, kaikkien levyjen tulee osoittaa samaan suuntaan. Levyjen suunta on merkitty tekstillä niiden kääntöpuolelle. 8

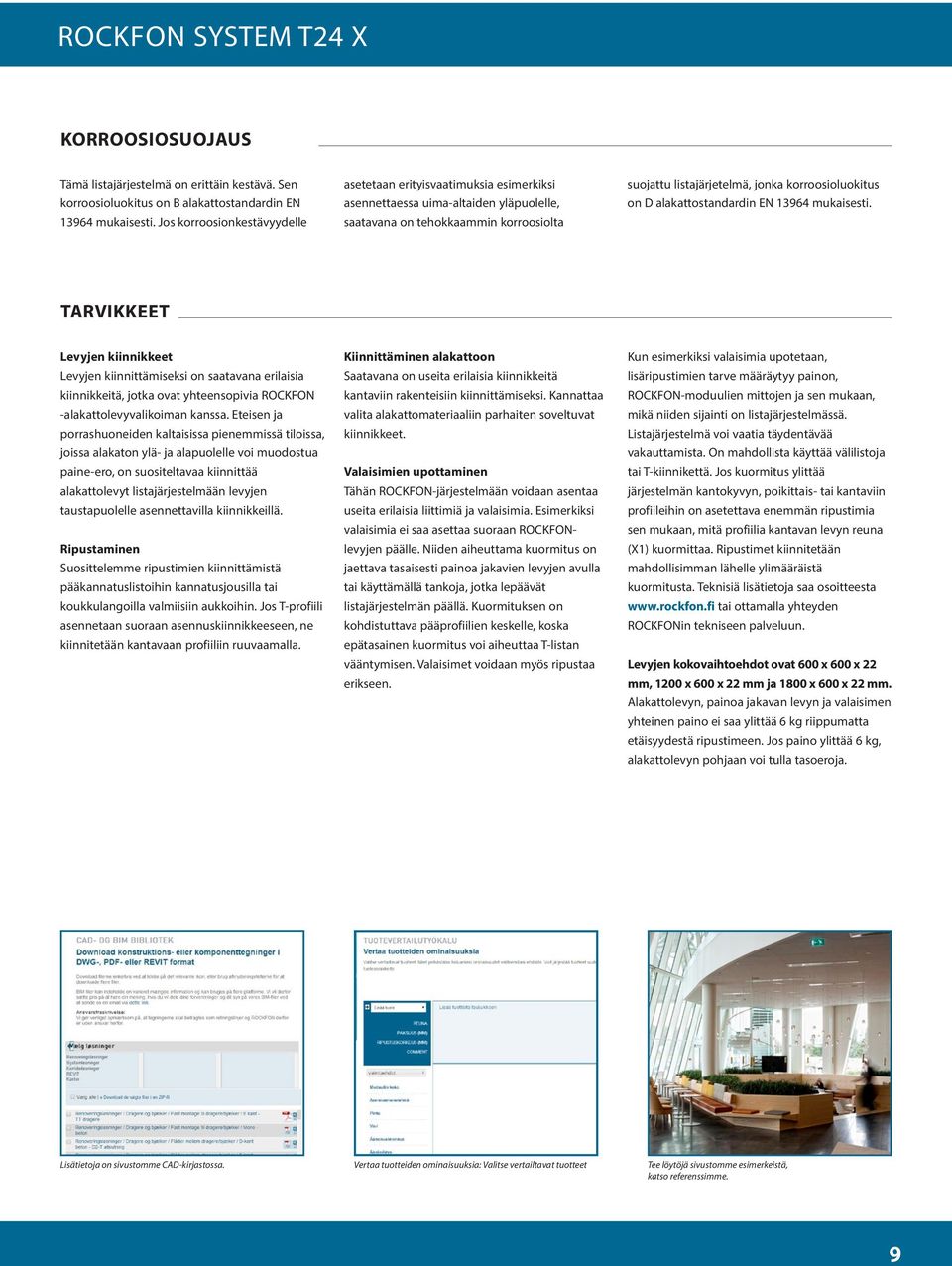

9 KORROOSIOSUOJAUS Tämä listajärjestelmä on erittäin kestävä. Sen korroosioluokitus on B alakattostandardin EN 3964 mukaisesti. Jos korroosionkestävyydelle asetetaan erityisvaatimuksia esimerkiksi asennettaessa uima-altaiden yläpuolelle, saatavana on tehokkaammin korroosiolta suojattu listajärjetelmä, jonka korroosioluokitus on D alakattostandardin EN 3964 mukaisesti. TARVIKKEET Levyjen kiinnikkeet Levyjen kiinnittämiseksi on saatavana erilaisia kiinnikkeitä, jotka ovat yhteensopivia ROCKFON -alakattolevyvalikoiman kanssa. Eteisen ja porrashuoneiden kaltaisissa pienemmissä tiloissa, joissa alakaton ylä- ja alapuolelle voi muodostua paine-ero, on suositeltavaa kiinnittää alakattolevyt listajärjestelmään levyjen taustapuolelle asennettavilla kiinnikkeillä. Ripustaminen Suosittelemme ripustimien kiinnittämistä pääkannatuslistoihin kannatusjousilla tai koukkulangoilla valmiisiin aukkoihin. Jos T-profiili asennetaan suoraan asennuskiinnikkeeseen, ne kiinnitetään kantavaan profiiliin ruuvaamalla. Kiinnittäminen alakattoon Saatavana on useita erilaisia kiinnikkeitä kantaviin rakenteisiin kiinnittämiseksi. Kannattaa valita alakattomateriaaliin parhaiten soveltuvat kiinnikkeet. Valaisimien upottaminen Tähän ROCKFON-järjestelmään voidaan asentaa useita erilaisia liittimiä ja valaisimia. Esimerkiksi valaisimia ei saa asettaa suoraan ROCKFONlevyjen päälle. Niiden aiheuttama kuormitus on jaettava tasaisesti painoa jakavien levyjen avulla tai käyttämällä tankoja, jotka lepäävät listajärjestelmän päällä. Kuormituksen on kohdistuttava pääprofiilien keskelle, koska epätasainen kuormitus voi aiheuttaa T-listan vääntymisen. Valaisimet voidaan myös ripustaa erikseen. Kun esimerkiksi valaisimia upotetaan, lisäripustimien tarve määräytyy painon, ROCKFON-moduulien mittojen ja sen mukaan, mikä niiden sijainti on listajärjestelmässä. Listajärjestelmä voi vaatia täydentävää vakauttamista. On mahdollista käyttää välilistoja tai T-kiinnikettä. Jos kuormitus ylittää järjestelmän kantokyvyn, poikittais- tai kantaviin profiileihin on asetettava enemmän ripustimia sen mukaan, mitä profiilia kantavan levyn reuna (X) kuormittaa. Ripustimet kiinnitetään mahdollisimman lähelle ylimääräistä kuormitusta. Teknisiä lisätietoja saa osoitteesta tai ottamalla yhteyden ROCKFONin tekniseen palveluun. Levyjen kokovaihtoehdot ovat 600 x 600 x 22 mm, 200 x 600 x 22 mm ja 800 x 600 x 22 mm. Alakattolevyn, painoa jakavan levyn ja valaisimen yhteinen paino ei saa ylittää 6 kg riippumatta etäisyydestä ripustimeen. Jos paino ylittää 6 kg, alakattolevyn pohjaan voi tulla tasoeroja. Lisätietoja on sivustomme CAD-kirjastossa. Vertaa tuotteiden ominaisuuksia: Valitse vertailtavat tuotteet Tee löytöjä sivustomme esimerkeistä, katso referenssimme. 9

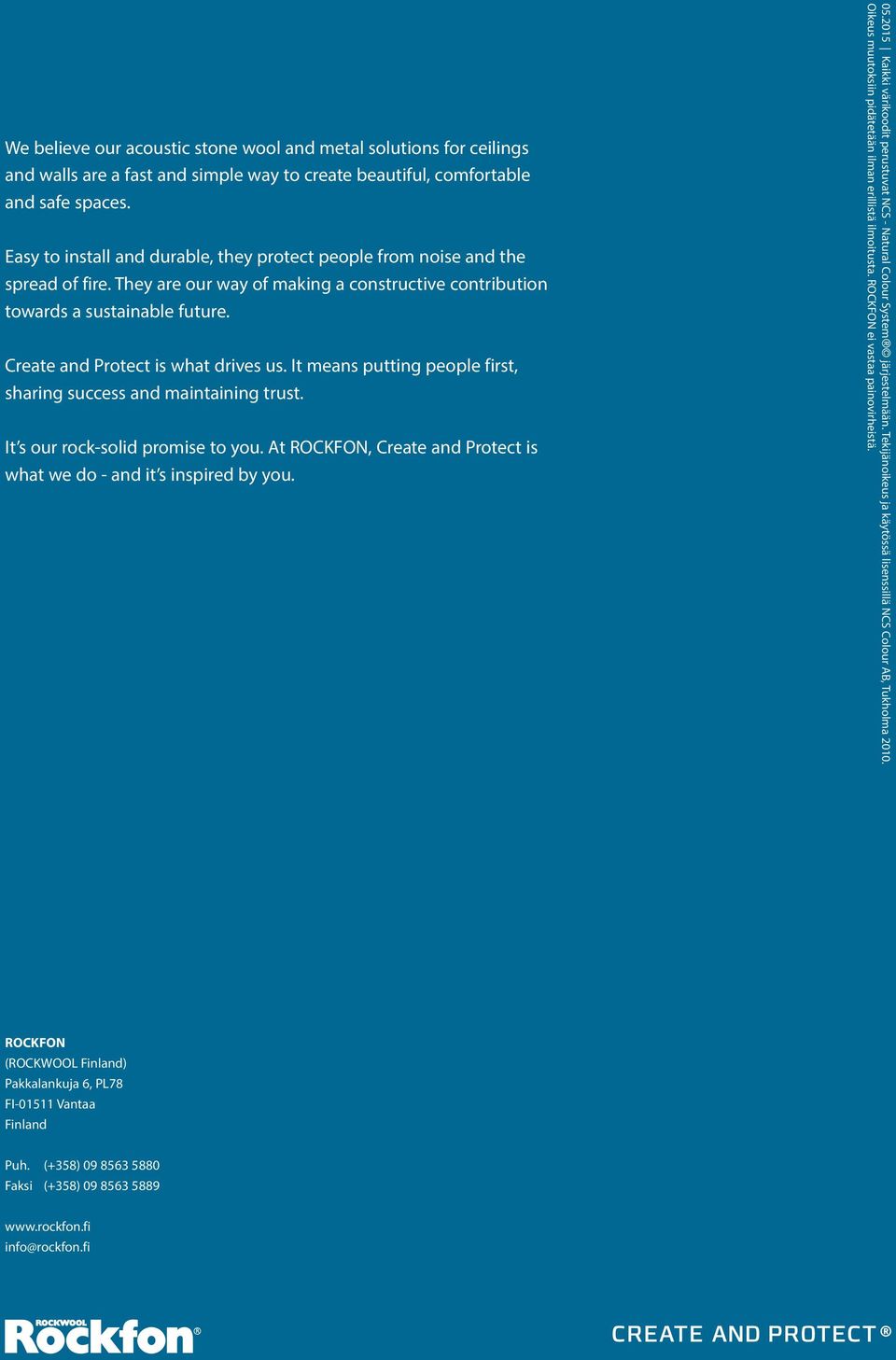

10 We believe our acoustic stone wool and metal solutions for ceilings and walls are a fast and simple way to create beautiful, comfortable and safe spaces. Easy to install and durable, they protect people from noise and the spread of fire. They are our way of making a constructive contribution towards a sustainable future. Create and Protect is what drives us. It means putting people first, sharing success and maintaining trust. It s our rock-solid promise to you. At ROCKFON, Create and Protect is what we do - and it s inspired by you Kaikki värikoodit perustuvat NCS - Natural Colour System järjestelmään. Tekijänoikeus ja käytössä lisenssillä NCS Colour AB, Tukholma 200. Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta. ROCKFON ei vastaa painovirheistä. ROCKFON (ROCKWOOL Finland) Pakkalankuja 6, PL78 FI-05 Vantaa Finland Puh. (+358) Faksi (+358) info@rockfon.fi
