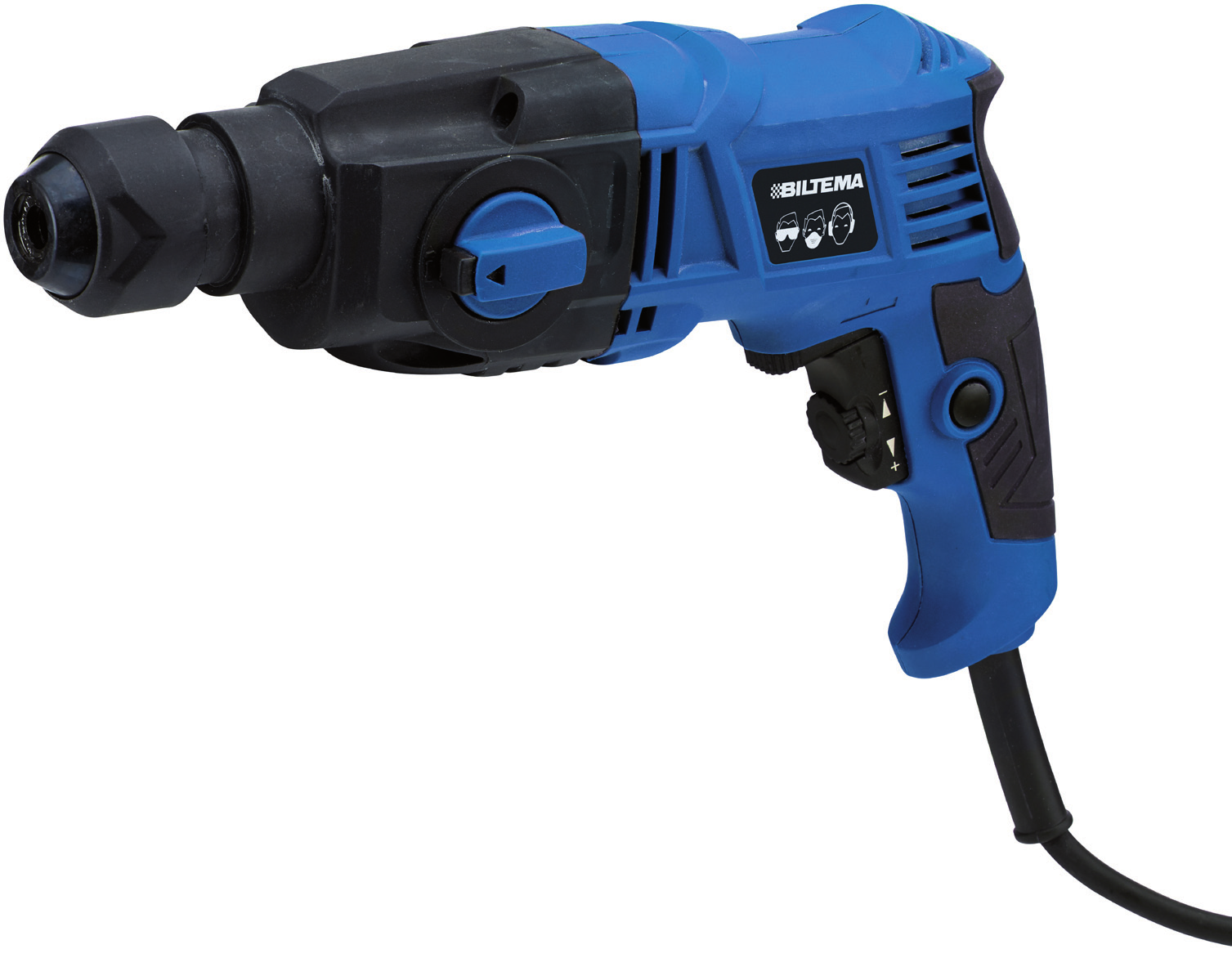

1 Borrhammare Borhammer Iskuporakone Borhammer RH 400 PLUS Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, Helsingborg. Tel: Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN Helsinki/Helsingfors. Puh.: Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.:

2 2

3 Borrhammare RH 400 PLUS INNEHÅLL 1. INTRODUKTION 2. TEKNISKA DATA 3. ANVÄNDNINGSOMRÅDE 4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER 5. ÖVERSIKTSBILD 6. INSTALLATION/MONTERING 7. SÄRSKILDA SÄKERHETSREGLER OCH SKYDDS-ANORDNINGAR 8. ANVÄNDNING OCH HANDHAVANDE 9. TRANSPORT & FÖRVARING 10. SERVICE OCH UNDERHÅLL 11. EL-AVFALL 1. INTRODUKTION Denna manual innehåller viktig information om maskinens användning och säkerhetsrisker m.m. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar: VARNING! Risk för allvarlig olycka. OBS! Risk för mindre personskada eller maskinskada. Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage 2. TEKNISKA DATA Art.nr.: Modell: Borrhammare RH 400 PLUS Spänning: V ~ 50 Hz Effekt: W Steglöst varvtal: medurs: rpm. moturs: rpm. Slaghastighet: slag/min. Slagstyrka: ,2 J Max. borrkapacitet: Betong Ø 12 mm tegel Ø 20 mm trä Ø 12 mm stål Ø 8 mm Isolationsklass: Klass II Skyddsklass: IP20 Vikt: ,5 kg. Ljudnivå L WA (EN 60745) Uppmätt ljudnivå L PA : dB(A) Osäkerhet K WA : dB(A) Garanterad ljudnivå L WA : dB(A) Vibrationer borrning (EN 60745) Uppmätt: ,1m/s 2 Osäkerhet K: ,5m/s 2 3. ANVÄNDNINGSOMRÅDE Borrhammare RH 400 PLUS är konstruerad för borrning i trä, plast och metall, samt slagborrning i betong, murverk och tegel. Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen. 3

4 4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används. 4.1 Arbetsområde Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion. Arbeta inte i mörker eller dålig belysning. Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet. Håll barn och obehöriga utanför arbetsområdet. Ha förbandslåda och telefon tillgängligt. 4.2 Personlig säkerhet Läs alltid manualen före användning. Var särskilt uppmärksam på maskinens varningssymboler. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin. Använd alltid andningsskydd, hörselskydd och skyddsglasögon. Bär ordentliga arbetskläder och halksäkra skor. Använd hårnät om du har långt hår, bär inte smycken eller löst sittande kläder som kan fastna i maskinen. Upprätthåll alltid en god arbetsställning med bra balans. Låt aldrig din vana vid maskinen leda till oförsiktighet. 4.3 Användning och skötsel av maskiner Kontrollera att alla skydd sitter på plats och är i god funktion. Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade. Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen. Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation. Använd endast rekommenderade skärverktyg, tillbehör och reservdelar. Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för. Överskrid inte maskinens kapacitet. Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren. Förhindra oavsiktligt start genom att bryta strömmen före service och reparation eller när maskinen inte används. Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start. Lämna aldrig en maskin obevakad då motorn är igång. Rengör maskinen efter användning och serva den regelbundet. Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn. 4.4 Elsäkerhet Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det. Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter. Eventuell förlängningskabel får ej vara virad på en rulle. Drag ut hela kabeln från kabelvindan. Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka. Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas. Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad. Eventuella reparationer och kabelbyte ska utföras av behörig elektriker. 4

5 5. ÖVERSIKTSBILD g f e c d b a a. Strömbrytare ON/OFF/hastighetskontroll b. Hjul för maximal hastighetskontroll c. Låsknapp, strömbrytare d. Rotationsväljare e. Funktionsväljare f. Låsknapp g. Fäste 7. SÄRSKILDA SÄKERHETSREGLER OCH SKYDDSANORDNINGAR 7.1 Symboler på maskinen Följande varningssymboler finns på maskinen: 6. INSTALLATION / MONTERING När maskinen levereras, kontrollera omgående att den inte blivit skadad under transport och att alla komponenter på följande lista finns med: Borrhammare 400 W OBS! Adapter till SDS+ fäste och borrchuck till träoch snabbstålsborr ingår ej. Använd skyddsutrustning. Hörselskydd och skyddsglasögon är obligatorisk utrustning. Vi rekommenderar dessutom att andningsskydd används. Borrdamm kan innehålla ämnen som är skadliga. Vissa typer av damm kan vara cancerframkallande och vissa typer av färger kan vara giftiga. Vid borrning/mejsling i sådana material skall alla i lokalen bära 5

6 andningsskydd. Borra/mejsla aldrig i asbest eller magnesium. Läs igenom manualen, särskilt säkerhetsinstruktionerna, innan maskinen används. Maskinen är dubbelisolerad och behöver ej anslutas till jordat uttag. SKYDDSANORDNINGAR Maskinen är utrustad med följande skyddsanordningar: Strömbrytare (A) Strömbrytarens funktion är: Start - Tryck in strömbrytaren Stopp - Släpp strömbrytaren Låsknapp (F) för kontinuerlig drift Strömbrytaren kan låsas för kontinuerlig drift: a. Tryck in strömbrytaren (A) och låsknappen (F). b. Släpp strömbrytaren. c. Släpp därefter låsknappen. För att stanna maskinen: a. Tryck in strömbrytaren (A). b. Släpp strömbrytaren (A). VARNING! Kom ihåg att låsa upp strömbrytaren vid strömavbrott genom att trycka på strömbrytaren (A) så att låsningen för kontinuerlig drift upphör. Annars finns risk för oavsiktlig start då strömmen återkommer. 7.3 Särskilda säkerhetsföreskrifter Ta bort skruvar, spik och andra objekt från arbetsstycket före borrning. Stäng av maskinen och säkerställ att den avstannat helt innan du lägger den ifrån dig. Stäng av maskinen och dra ut stickkontakten från eluttaget omgående vid elektriska eller mekaniska funktionsfel. Använd endast tillbehör med en tillåten hastighet som matchar maskinens högsta hastighet. Maskinen får ej användas av människor under 16 år. Var aktsam vid borrning i väggar där det kan förekomma dolda elkablar. Om elkabeln skadas under arbete, rör den inte utan dra omgående ut stickkontakten från eluttaget. En skadad elkabel ska omgående repareras av en behörig eltekniker. Kontrollera alltid att spänningsuttaget överensstämmer med uppgiften på maskinens märkningsruta. Om borret plötsligt fastnar (orsakar en plötsligt och farlig reaktion) stäng omgående av maskinen. Var medveten om krafterna som kan uppstå när borret fastnar (särskilt vid borrning i metall) och inta ett säkerhetsavstånd. Håll maskinen i de isolerade handtagen som skydd vid händelse att maskinen borrar genom dolda elkablar eller sin egen elkabel. Håll elkabeln borta från maskinens rörliga delar. När maskinen används i ett fuktigt utrymme ska en jordfelsbrytare användas för att minska risken för elchock. 7.4 Risker vid användning Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem. Risk för ögonskada Det kan förekomma kringflygande föremål - Använd skyddsglasögon eller visir. Håll åskådare och djur på behörigt avstånd. 6

7 Risk för hörselskada Använd hörselskydd Risk för lungskador Damm kan skada lungorna. Använd alltid andningsskydd. Risk för skärskada Använd skyddshandskar vid byte av borr Risk för skada på grund av vibrationer Maskinens vibrationer kan orsaka arm- och handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av missskötsel eller defekta delar. 8. ANVÄNDNING OCH HANDHAVANDE 8.1 Varvtalsregulator Varvtalet regleras steglöst med strömbrytaren (A) och hjulet för maximal hastighetskontroll (B). Ju längre in strömbrytaren trycks, desto högre varvtal. 8.2 Rotationsväljare (D) höger/vänster Vid normal borrning används högerrotation. OBS! Rotationsriktningen får ej ändras då motorn snurrar. 8.3 Funktionsväljare (E) Välj funktion med hänsyn till materialet som ska borras. Borrning i trä och metall utförs med rotation utan slagfunktion. Borrning i tegel och betong utförs med rotation och slagfunktion. OBS! Ändra EJ inställningen på funktionsväljaren när motorn snurrar. Vänta alltid tills motorn stannat innan funktionsväljarens inställning ändras. 8.4 Hjul för maximal hastighetskontroll (B) Med hjulet för maximal hastighetskontroll kan du säkerställa att hastigheten inte blir högre än du önskar. 8.5 Montering/demontering av borr och mejslar med SDS+ fäste (4) VARNING! Använd alltid handskar vid montering/demontering av borr och mejslar. Montering a. Applicera ett tunt lager fett på borrets/ mejselns splines innan det monteras i SDS+ fästet. OBS! Genom att applicera fett eller olja på borrskaftets splines förebygger du slitage på dammskyddet och ökar på så vis effektiviteten på arbetet genom bättre rotation på borret. b. Tryck in borrskaftet/mejselskaftet i SDS+ fästet i pilens riktning och vrid på skaftet tills det bottnar och fastnar ordentligt i fästet. 7

8 8.6 Borrning a. Kontrollera att stickkontakten ej är ansluten till eluttaget. b. Inspektera maskinen och kontrollera att den är hel och att dammskyddet ej är slitet. c. Kontrollera att inga skruvar sitter löst. d. Kontrollera att maskinen är hel, särskilt elkabeln och stickkontakten. e. Applicera ett tunt lager fett på borrets splines och montera det i SDS+ fästet. f. Ställ in funktionsväljaren (E) i lämpligt läge, eller beroende på arbetsstyckets material. g. Ställ in rotationsväljaren (D) för rotationsriktning åt höger. h. Anslut stickkontakten i eluttaget. i. Påbörja borrningen, håll maskinen med båda händerna och tänk på att inte trycka för hårt. För hårt tryck vid slagborrning minskar slagenergin och därmed också effektiviteten. j. Efter avslutat arbete, rengör maskinen. Demontering a. Greppa runt SDS+ fästet och tryck det nedåt. b. Avlägsna borret uppåt, i den övre pilens riktning. VARNING! Använd alltid skyddsutrustning. Stödhandtaget skall användas vid allt arbete med maskinen. Dålig kontroll kan förorsaka allvarliga skador. 9. FÖRVARING Kontrollera att maskinen är hel och väl rengjord. Förvara maskinen i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga. Förvara alltid maskinen i en miljö med temperaturer mellan 0 C och +40 C. Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka ohjälplig skada på din maskin. 10. UNDERHÅLL OCH FELSÖKNING VARNING! Koppla alltid bort maskinen från eluttaget innan reparation och underhåll påbörjas. 8

9 10.1 Dagligt underhåll Kontrollera att dammskyddet ej är slitet. Kontrollera att det inte finns några lösa skruvar. Kontrollera att elkabeln och kontakten ej är skadade. Kontrollera att plasthöljet ej är skadat. Rengör maskinen och dess ventilationsöppningar med en torr, mjuk trasa. Om maskinen är kraftigt nedsmutsad, fukta en trasa med lite tvålvatten. OBS! Använd inga kemikalier som kan skada maskinen eller för mycket vatten som kan kortsluta den Underhåll var 50:e arbetstimme eller vid behov. Rengör motorn med tryckluft. Snurra SDS+ fästet för hand så att hela rotorn kan blåsas rent Kolborst Bägge kolborst ska bytas samtidigt Felsökning Problem Motorn går oregelbundet. Minskning av borrhastighet. Åtgärd Kontrollera kolborsten. Kontrollera och byt smörjfettet om det behövs. 11. EL-AVFALL Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC) OBS! Använd inga verktyg som kan repa ytan på elmotorns lindning och rotor. 9

10 Borhammer RH 400 PLUS INNHOLD 1. INNLEDNING. 2. TEKNISKE DATA 3. BRUKSOMRÅDE 4. GENERELLE SIKKERHETSFORSKRIFTER 5. OVERSIKTSBILDE 6. INSTALLASJON/MONTERING 7. SPESIELLE SIKKERHETSREGLER OG BESKYTTELSES-ANORDNINGER 8. BRUK OG HÅNDTERING 9. TRANSPORT OG OPPBEVARING 10. SERVICE OG VEDLIKEHOLD 11. MILJØ 1. INNLEDNING Denne bruksanvisningen inneholder vesentlig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende advarsler: ADVARSEL! Risiko for alvorlig ulykke OBS! Risiko for mindre personskade eller maskinskade. Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og reguleringsanordninger. 2. TEKNISKE DATA Art.nr.: Modell: Borhammer RH 400 PLUS Spenning: V ~ 50 Hz Effekt: W Trinnløst turtall: med klokka: rpm. mot klokka: rpm. Slaghastighet: slag/min. Slagstyrke: ,2 J Maks. borekapasitet: Betong Ø 12 mm tegl Ø 20 mm tre Ø 12 mm stål Ø 8 mm Isolasjonsklasse: II Beskyttelsesgrad: IP20 Vekt: ,5 kg Lydnivå L WA (EN 60745) Målt lydnivå L PA : dB(A) Usikkerhet K WA : dB(A) Garantert lydnivå L WA : dB(A) Vibrasjoner boring (EN 60745) Målt: ,1m/s 2 Usikkerhet K: ,5m/s 2 3. BRUKSOMRÅDE Borhammer RH 400 PLUS er konstruert for boring i tre, plast og metall, samt slagboring i betong, murverk og tegl. Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen. 10

11 4. GENERELLE SIKKERHETSFORSKRIFTER Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes. 4.1 Arbeidsområde Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon. Arbeid ikke i mørke eller i dårlig belysning. Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet. Hold barn og andre uvedkommende borte fra arbeidsområdet. Ha førstehjelpskrin og telefon tilgjengelig. 4.2 Personlig sikkerhet Les alltid bruksanvisningen før bruk. Vær spesielt oppmerksom på maskinens advarselsymboler. Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer. Bruk alltid åndedrettsvern, hørselvern og vernebriller. Bruk ordentlige arbeidsklær og sklisikre sko. Bruk hårnett om du har langt hår, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen. Ha hele tiden en god arbeidsstilling og god balanse. La aldri det at du er vant med maskinen føre til uforsiktighet. 4.3 Bruk og stell av maskiner Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal. Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert. Kontroller at alle knapper og reguleringsanordninger fungerer. Vær spesielt nøye med at strømbryteren virker, slik at du alltid kan slå av maskinen. Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon. Bruk kun anbefalte skjærerverktøy, tilbehør og reservedeler. Bruk maskinen kun på tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for. Overskrid ikke maskinens kapasitet. Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på strømbryteren. Hindre utilsiktet start ved å bryte strømmen før service og reparasjon eller når maskinen ikke er i bruk. Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start. Gå aldri fra en maskin ubevoktet når motoren er i gang. Rengjør maskinen etter bruk og foreta jevnlig service. Oppbevar maskinen på et tørt og beskyttet sted, utilgjengelig for barn. 4.4 Elsikkerhet Eksponer ikke elektriske maskiner for regn eller fukt dersom de ikke har en beskyttelsesgrad som tillater dette. Behandle kabler forsiktig, og beskytt dem mot varme, olje og skarpe kanter. Eventuell skjøtekabel skal ikke være rullet opp på en trommel. Dra ut hele kabelen fra kabeltrommelen. Bruk kun korrekt dimensjonerte skjøtekabler med tanke på lengde og kabeltverrsnitt i forhold til uttatt strømstyrke. Utendørs skal det kun brukes skjøtekabler som er godkjent for utendørs bruk. Unngå kontakt med jordede flater, for eksempel rør, radiatorer og kjøleanlegg når du arbeider med maskinen. Risikoen for elektrisk støt øker når du er jordet. Eventuelle reparasjoner og kabelskifte skal kun utføres av autorisert elektriker. 11

12 5. OVERSIKTSBILDE g f e c d b a a. Strømbryter ON/OFF (på/av) / hastighetskontroll b. Hjul for maksimal hastighetskontroll c. Låseknapp, strømbryter d. Rotasjonsvelger e. Funksjonsvelger f. Låseknapp g. Feste 6. INSTALLASJON / MONTERING Når maskinen leveres, kontroller omgående at den ikke har blitt skadet under transport, og at alle komponenter på listen nedenfor er med: Borhammer 400 W OBS! Adapter for SDS+-feste og borchuck for tre- og hurtigstålbor medfølger ikke. 7. SPESIELLE SIKKERHETSREGLER OG BESKYTTELSESANORDNINGER 7.1 Symboler på maskinen Följande varningssymboler finns på maskinen: Bruk verneutstyr. Hørselvern og vernebriller er obligatorisk utstyr. Vi anbefaler dessuten at åndedrettsvern brukes. 12

13 Borestøv kan inneholde skadelige stoffer. Visse typer støv kan være kreftfremkallende, og visse typer maling kan være giftige. Ved boring/meisling i slike materialer skal alle i lokalet bruke åndedrettsvern. Bor/meisle aldri i asbest eller magnesium. Les gjennom bruksanvisningen, spesielt sikkerhetsinstruksjonene, før maskinen tas i bruks. Maskinen er dobbeltisolert og behøver ikke kobles til jordet uttak. BESKYTTELSESANORDNINGER Maskinen er utstyrt med følgende beskyttelsesanordninger: Strømbryter (A) Strømbryterens funksjon er: Start - Trykk inn strømbryteren Stopp - Slipp strømbryteren Låseknapp (F) for kontinuerlig drift Strømbryteren kan låses for kontinuerlig drift: a. Trykk inn strømbryteren (A) og låseknappen (F). b. Slipp strømbryteren. c. Slipp deretter låseknappen. For å stanse maskinen: a. Trykk inn strømbryteren (A). Slipp strømbryteren (A). ADVARSEL! Husk på å låse opp strømbryteren ved strømbrudd ved å trykke på strømbryteren (A) slik at låsingen for kontinuerlig drift opphører. Ellers er det fare for utilsiktet start når strømmen kommer tilbake. 7.3 Spesielle sikkerhetsforskrifter Fjern skruer, spiker og andre gjenstander fra arbeidsstykket før boring. Slå av maskinen og sikre at den har stanset helt før du legger den fra deg. Slå av maskinen og trekk straks støpselet ut av stikkontakten ved elektriske eller mekaniske funksjonsfeil. Bruk kun tilbehør med en tillatt hastighet som matcher maskinens høyeste hastighet. Maskinen må ikke brukes av personer under 16 år. Vær forsiktig ved boring i vegger der det kan forekomme skjulte elkabler. Om elkabelen skulle bli skadet under arbeid, berør den ikke, men trekk straks støpselet ut av stikkontakten. En skadet elkabel skal omgående repareres av kvalifisert eltekniker. Kontroller alltid at spenningsuttaket er i samsvar med opplysningene i maskinens merking. Dersom boret plutselig setter seg fast (forårsaker en plutselig og farlig reaksjon), slå straks av maskinen. Vær bevisst på kreftene som kan oppstå når boret setter seg fast (spesielt ved boring i metall), og hold sikkerhetsavstand. Hold maskinen i de isolerte håndtakene som beskyttelse i tilfellet maskinen skulle bore gjennom skjulte elkabler eller sin egen elkabel. Hold elkabelen borte fra maskinens bevegelige deler. Når maskinen brukes i et fuktig rom, skal det brukes jordfeilbryter for å redusere risikoen for elektrisk støt. 7.4 Risikoer ved bruk Selv om instruksjonene i bruksanvisningen følges, gjenstår det visse risikoer. Vær klar over disse, og prøv å unngå dem. Risiko for øyeskade Gjenstander kan slynges ut - bruk vernebriller eller visir. Hold tilskuere og dyr på behørig avstand. Risiko for hørselskade Bruk hørselvern. Risiko for lungeskade Støv kan skade lungene. Bruk alltid åndedrettsvern. Risiko for kuttskade Bruk vernehansker ved skifte av bor. 13

14 Risiko for skade på grunn av vibrasjoner Maskinens vibrasjoner kan forårsake arm- og håndskader. Arbeid ikke kontinuerlig over lang tid, og forsikre deg om at maskinen ikke vibrerer mer enn normalt på grunn av manglende vedlikehold eller defekte deler. 8. BRUK OG HÅNDTERING 8.1 Turtallsregulator Turtallet reguleres trinnløst med strømbryteren (A) og hjulet for maksimal hastighetskontroll (B). Jo lengre inn strømbryteren trykkes, desto høyere turtall. 8.2 Rotasjonsvelger (D) høyre/venstre Ved normal boring brukes høyrerotasjon. OBS! Rotasjonsretningen må ikke endres når motoren roterer. 8.3 Funksjonsvelger (E) Velg funksjon med hensyn til materialet som du skal bore i. Boring i tre og metall utføres med rotasjon uten slagfunksjon. OBS! Endre IKKE innstillingen på funksjonsvelgeren når motoren roterer. Vent alltid til motoren har stanset før funksjonsvelgerens innstilling endres. 8.4 Hjul for maksimal hastighetskontroll (B) Med hjulet for maksimal hastighetskontroll kan du sikre at hastigheten ikke blir høyere enn du ønsker. 8.5 Montering/demontering av bor og meisler med SDS+-feste (4) ADVARSEL! Bruk alltid hansker ved montering/demontering av bor og meisler. Montering a. Påfør et tynt lag fett på borets/meiselens splines før de monteres i SDS+ festet. OBS! Ved å påføre fett eller olje på borskaftets splines forebygger du slitasje på støvbeskyttelsen og øker slik effektiviteten på arbeidet ved bedre rotasjon på boret. b. Trykk inn borskaftet/meiselskaftet i SDS+ festet i pilens retning, og vri skaftet til det bunner og festes ordentlig i festet. Boring i tegl og betong utføres med rotasjon og slagfunksjon. 14

15 8.6 Boring a. Kontroller at støpselet ikke er satt i stikkontakten. b. Inspiser maskinen og kontroller at den er hel, og at støvbeskyttelsen ikke er slitt. c. Kontroller at ingen skruer sitter løst. d. Kontroller at maskinen er hel, spesielt kabel og støpsel. e. Påfør et tynt lag fett på borets splines og monter det i SDS+ festet. f. Still inn funksjonsvelgeren (E) i egnet innstilling, eller avhengig av arbeidsstykkets materiale. g. Still inn rotasjonsvelgeren (D) for rotasjonsretning til høyre. h. Sett støpselet i stikkontakten. i. Begynn boringen, hold maskinen med begge hender, og pass på at du ikke trykker for hardt. For hardt trykk ved slagboring reduserer slagenergien og dermed også effektiviteten. j. Etter avsluttet arbeid, rengjør maskinen. Demontering a. Grip rundt SDS+ festet og trykk det nedover. b. Fjern boret oppover, i den øvre pilens retning. ADVARSEL! Bruk alltid verneutstyr. Støttehåndtaket skal brukes ved alt arbeid med maskinen. Dårlig kontroll kan forårsake alvorlige skader. 9. OPPBEVARING Kontroller at maskinen er hel og godt rengjort Oppbevar maskinen i et tørt og kjølig rom, utilgjengelig for barn og andre uvedkommende. Oppbevar alltid maskinen i et miljø med temperatur mellom 0 C og +40 C. Oppbevar ikke maskinen i nærheten av kjemikalier, løsemidler eller gjødsel. Slike produkter er ofte nedbrytende og kan forårsake uopprettelig skade på maskinen. 10. VEDLIKEHOLD OG FEILSØKING ADVARSEL! Koble alltid maskinen fra strømuttaket før reparasjon og vedlikehold. 15

16 10.1 Daglig vedlikehold Kontroller at støvbeskyttelsen ikke er slitt. Kontroller at det ikke finnes noen løse skruer. Kontroller at kabel og støpsel ikke er skadet. Kontroller at plastdekselet ikke er skadet. Rengjør maskinen og dens ventilasjonsåpninger med en tørr, myk klut. Om maskinen er kraftig tilsmusset, fukt en klut med litt såpevann. OBS! Bruk ingen kjemikalier som kan skade maskinen, og heller ikke for mye vann, som kan kortslutte den Vedlikehold hver 50. arbeidstime eller ved behov Rengjør motoren med trykkluft. Roter SDS+festet for hånd slik at hele rotoren kan blåses ren Kullbørster Begge kullbørstene skal skiftes samtidig Feilsøking Problem Motoren går uregelmessig. Reduksjon av borehastighet. Tiltak Kontroller kullbørstene. Kontroller og skift smørefett om nødvendig. 11. MILJØ Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC) OBS! Bruk ingen verktøy som kan ripe overflaten på motorens vikling og rotor. 16

17 Iskuporakone RH 400 PLUS SISÄLTÖ 1. JOHDANTO 2. TEKNISET TIEDOT 3. KÄYTTÖKOHTEET 4. YLEISET TURVALLISUUSOHJEET 5. YLEISKUVA 6. KOKOAMINEN 7. ERITYISET TURVALLISUUSSÄÄNNÖT JA TURVALAITTEET 8. KÄYTTÄMINEN 9. SÄILYTTÄMINEN JA KULJETTAMINEN. 10. HUOLTO JA KUNNOSSAPITO 11. YMPÄRISTÖ. 1. JOHDANTO Tässä käyttöohjeessa on tärkeitä tietoja laitteen käyttämisestä ja esimerkiksi sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään huomiota erityisesti seuraaviin varoituksiin: VAROITUS! Vakavan onnettomuuden vaara. HUOMIO! Vähäisen henkilö- tai laitevahingon vaara. Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla johtojen värit tai muoto sekä painikkeiden ja säätimien sijainnit. Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana. 2. TEKNISET TIEDOT Tuotenro: Malli: Iskuporakone RH 400 PLUS Jännite: V ~ 50 Hz Teho: W Portaaton kierrosnopeuden säätö: myötäpäivään: kierr./min. vastapäivään: kierr./min. Iskunopeus: iskua/min. Iskuvoima: ,2 J Suurin porauskapasiteetti:.. Betoniin Ø 12 mm tiileen Ø 20 mm Puuhun Ø 12 mm Teräkseen Ø 8 mm Eristysluokka: Luokka II Suojausluokka: IP20 Paino: ,5 kg. Äänitaso L WA (EN ISO 60745) Mitattu äänitaso L PA : db(a) Vaihtelu K WA : db(a) Taattu äänitaso L WA : db(a) Tärinä porattaessa (EN 60745) Mitattu: ,1 m/s 2 Vaihtelu K: ,5 m/s 2 3. KÄYTTÖKOHTEET Iskuporakone RH 400 PLUS on tarkoitettu puun, muovin ja metallien poraamiseen sekä betonin, tiilen ja muurauksen iskuporaamiseen. 17

18 4. YLEISET TURVALLISUUSOHJEET Koneita käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpaikan turvallisuusohjeet. Noudata kaikkia laitteen käyttämistä koskevia lakeja ja asetuksia. 4.1 Työskentelyalue Siivoa säännöllisesti. Pöly, roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa. Älä työskentele pimeällä tai huonossa valaistuksessa. Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella. Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta. Varaa sidetarpeita ja puhelin käsille. 4.2 Henkilöturvallisuus Lue käyttöohje huolellisesti ennen käyttämistä. Kiinnitä huomiota erityisesti koneen varoitussymboleihin. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Käytä aina suojavarusteita, kuten suojalaseja ja kuulonsuojaimia. Käytä kunnollisia työvaatteita ja turvajalkineita. Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviin osiin. Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino. Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä. 4.3 Laitteiden käyttäminen ja hoitaminen Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein. Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan. Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että virtakatkaisin toimii, jotta voit katkaista laitteesta virran. Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi. Käytä vain suositeltuja varaosia ja tarvikkeita. Laitetta saa käyttää ainoastaan sen käyttötarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen. Älä ylitä laitteen suurinta kapasiteettia. Kanna laitetta aina sen kädensijasta. Älä pidä sormea virtakatkaisimen päällä. Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö ennen laitteen korjaamista tai huoltamista tai kun sitä ei käytetä. Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä. Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä. Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti. Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa. 4.4 Sähköturvallisuus Älä altista sähkökäyttöisiä laitteita sateelle tai kosteudelle, jos niitä ei ole suojattu kosteudelta. Käsittele virtajohtoja varovaisesti. Suojaa ne teräviltä kulmilta, kuumuudelta ja öljyltä. Jos käytät jatkojohtoa, se ei saa olla rulllattuna. Vedä koko jatkojohto auki johtokelalta. Käytä vain laitteelle mitoitettuja jatkojohtoja, joiden johtimien poikkipinta-ala on riittävän suuri ja joiden pituus on oikea. Käytä ulkona vain ulkokäyttöön hyväksyttyä jatkojohtoa. Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmälaitteisiin, kun käytät laitetta. Sähköiskun vaara lisääntyy, kun olet maadoitettu. Vain valtuutettu sähköasentaja saa tehdä korjaustyöt ja vaihtaa johdon. 18

19 5. YLEISKUVA g f e c d b a a. ON/OFF-virtakatkaisin/nopeudensäätö b. Nopeudensäätöpyörä c. Lukituspainike, virtakatkaisin d. Pyörintäsuunnan valitsin e. Toimintovalitsin f. Lukituspainike g. Kiinnike 7. ERITYISET TURVALLISUUSSÄÄNNÖT JA TURVAJÄRJESTELYT 7.1 Laitteen symbolit Laitteessa on seuraavat varoitussymbolit. 6. KOKOAMINEN Kun avaat koneen pakkauksen, tarkista heti, ettei kone ole vaurioitunut kuljetuksen aikana ja että kaikki seuraavassa luettelossa mainitut osat ovat mukana. Iskuporakone, 400 W HUOMIO! Ei sisällä SDS+-kiinnikettä eikä istukkaa puutai pikateräsporanterää varten. Käytä suojavarusteita. Kuulosuojaimia ja suojalaseja on käytettävä. Lisäksi on suositeltavaa käyttää hengityssuojainta. Porauspöly voi sisältää vaarallisia aineita. Tietyt pölyt voivat aiheuttaa syöpää, ja tietyt maalit voivat olla myrkyllisiä. Näitä porattaessa ja taltattaessa kaikkien tilassa oleskelevien on käytettävä hengityssuojainta. 19

20 Älä poraa tai talttaa asbestia tai magnesiumia. Lue käyttöohje ja varsinkin turvallisuusohjeet huolellisesti ennen laitteen käyttämistä. Laite on kaksoiseristetty, joten sitä ei tarvitse yhdistää maadoitettuun pistorasiaan. Mahdolliset sähköisten osien korjaukset on annettava koulutetun sähköasentajan tehtäviksi. TURVAJÄRJESTELYT Laitteessa on seuraavat suojalaitteet. Virtakatkaisin (A) Virtakatkaisimen toiminnot: Aloittaminen - - Paina virtakatkaisin sisään Seis - Vapauta virtakatkaisin. Jatkuvan käytön lukituspainike (F) Virtakatkaisin voidaan lukita jatkuvaa käyttöä varten. a. Paina virtakatkaisinta (A) ja lukituspainiketta (F). b. Vapauta virtakatkaisin. c. Vapauta tämän jälkeen lukituspainike. Laitteen pysäyttäminen: a. Paina virtakatkaisinta (A). Vapauta virtakatkaisin (A). VAROITUS! Muista vapauttaa virtakatkaisin sähkökatkon aikana painamalla virtakatkaisinta (A), jotta jatkuvan käytön lukitus avautuu. Muutoin laite voi käynnistyä itsestään, kun sähköt taas palaavat. 7.3 Erityiset turvallisuusohjeet Poista ruuvit, naulat ja muut esineet työstettävästä kappaleesta ennen poraamisen aloittamista. Ennen laitteen laskemista käsistäsi katkaise siitä virta ja anna sen pysähtyä kokonaan. Jos laitteeseen tulee sähköinen tai mekaaninen vika, katkaise virta ja irrota pistoke pistorasiasta. Käytä vain tarvikkeita, joiden sallittu nopeus vastaa laitteen suurinta nopeutta. Alle 16-vuotiaat eivät saa käyttää laitetta. Toimi varovaisesti poratessasi seiniin, sillä niiden sisällä voi olla piilotettuja sähköjohtoja. Jos sähköjohto vaurioituu työn ollessa meneillään, älä koske siihen vaan irrota pistoke heti pistorasiasta. Jos sähköjohto vaurioituu, sen korjaaminen on annettava heti pätevän sähköasentajan tehtäväksi. Tarkista, että sähkönsyötön jännite vastaa laitteen tyyppikilven merkintää. Jos poranterä tarttuu kiinni, katkaise laitteesta virta heti, koska tällöin aiheutuu vaarallinen tilanne. Jos poranterä tarttuu kiinni, aiheutuu suuria voimia varsinkin metalliin porattaessa. Siirry turvallisen etäisyyden päähän. Pitele laitetta sähköeristetyistä kahvoista siltä varalta että poraat piilossa olevaan tai sen omaan sähköjohtoon. Pidä sähköjohto poissa laitteen liikkuvien osien luota. Jos laitetta käytetään kosteassa tilassa, on käytettävä vikavirtakytkintä sähköiskun vaaran vähentämiseksi. 7.4 Käyttämisen aiheuttamat vaarat Vaikka käyttöohjetta noudatetaan, on olemassa tiettyjä vaaroja. Ole tietoinen vaaroista ja yritä välttää niitä. Silmävamman vaara Esineitä voi lentää. Käytä suojalaseja tai kasvosuojusta. Pidä katselijat ja eläimet riittävän kaukana. Kuulovamman vaara Käytä kuulosuojaimia. Keuhkovaurioiden vaara Pöly voi vahingoittaa keuhkoja. Käytä aina hengityssuojainta. Leikkautumisvaara Käytä suojakäsineitä poranterää vaihtaessasi. 20

21 Tärinän aiheuttama vaara Laitteen tärinä voi vahingoittaa käsiä ja käsivarsia. Älä työskentele yhtäjaksoisesti pitkään. Varmista, että laite ei tärise tavallista enemmän puutteellisen kunnossapidon tai viallisten osien vuoksi. 8. KÄYTTÄMINEN JA KÄSITTELEMINEN 8.1 Kierrosluvun säädin Kierroslukua säädetään portaattomasti virtakatkaisimen (A) ja suurimman nopeuden säätöpyörän (B) avulla. Mitä syvemmälle virtakatkaisinta painetaan, sitä suurempi kierrosluku. 8.2 Pyörimissuunnan valitsin (D) (oikealle/vasemmalle) Valitse pyörimissuunnaksi oikea tavallisen poraamisen ajaksi. HUOMIO! Pyörimissuunnan valitsinta ei saa käyttää moottorin käydessä 8.3 Toiminnon valitsin (E) Valitse toiminto porattavan materiaalin mukaan. Porattaessa puuhun tai metalliin käytetään pyörimistoimintoa, ei iskuporausta. Porattaessa tiileen tai betoniin käytetään pyörimistoimintoa ja iskuporausta. HUOMIO! ÄLÄ muuta toimintoa moottorin käydessä. Odota moottorin sammumista ennen toiminnon vaihtamista valitsimen avulla. 8.4 Suurimman nopeuden säätöpyörä (B) Suurimman nopeuden säätöpyörän avulla voit varmistaa, että nopeus ei ylitä haluamaasi nopeutta. 8.5 Poranterän tai taltan kiinnittäminen SDS+-kiinnikkeeseen (4) tai irrottaminen siitä VAROITUS! Käytä aina suojakäsineitä kiinnittäessäsi tai irrottaessasi poraa tai talttaa. Asentaminen a. Levitä ohut kerros rasvaa poranterän tai taltan uriin ennen sen kiinnittämistä SDS+kiinnikkeeseen. HUOMIO! Levittämällä rasvaa tai öljyä poranterän uriin estät pölysuojainta kulumasta ja parannat työn tehokkuutta, sillä pora pyörii tehokkaammin. b. Työnnä poranterän tai taltan varsi SDS+kiinnikkeeseen nuolen suunnassa. Käännä terää tai talttaa, kunnes se osuu pohjaan ja kiinnittyy kunnolla. 21

22 8.6 Poraaminen a. Tarkista, että pistoketta ei ole yhdistetty sähköpistorasiaan. b. Tutki kone ja tarkista, että se on ehjä ja että pölysuojus ei ole kulunut. c. Tarkista, että ruuvit eivät ole löysällä. d. Tarkista, että laite on ehjä, varsinkin sähköjohdon ja pistokkeen eheys. e. Levitä ohut kerros rasvaa poranterän tai taltan uriin. Kiinnitä se SDS+-kiinnikkeeseen. f. Aseta toiminnon valitsin (E) oikeaan asentoon: joko tai työstettävän kappaleen materiaalin mukaan. g. Valitse pyöriminen oikealle pyörimissuunnan valitsimen (D) avulla. h. Yhdistä pistoke sähköpistorasiaan. i. Aloita poraaminen. Pitele porakonetta molemmin käsin äläkä paina liian kovaa. Jos porakonetta painetaan voimakkaasti iskuporaamisen aikana, iskuenergia ja samalla teho heikkenevät. j. Puhdista laite työn päätyttyä. Irrottaminen a. Tartu SDS+-kiinnikkeeseen ja paina sitä alaspäin. b. Irrota poranterä nostamalla sitä ylemmän nuolen suuntaan. VAROITUS! Käytä aina suojavarusteita. Laitetta käytettäessä on käytettävä tukikahvaa. Puutteellinen hallinta voi aiheuttaa vakavia vammoja. 9. SÄILYTTÄMINEN Tarkista, että laite on ehjä ja puhdistettu hyvin. Säilytä laitetta kuivassa viileässä paikassa poissa lasten ja sivullisten ulottuvilta. Säilytä laitetta paikassa, jossa lämpötila on C. Älä säilytä laitetta kemikaalien, liuottimien tai lannoitteiden läheisyydessä. Tällaiset aineet muodostavat usein hajoamistuotteita, jotka voivat vaurioittaa laitetta pysyvästi. 10. KUNNOSSAPITO JA VIANETSINTÄ VAROITUS! Pistoke on irrotettava pistorasiasta ennen huoltamista tai kunnossapitämistä. 22

23 10.1 Päivittäinen kunnossapito Tarkasta, ettei pölysuoja ole kulunut. Tarkista, että ruuvit eivät ole löysällä. Tarkista, että sähköjohto ja pistoke eivät ole vaurioituneet. Tarkista, että muovinen kuori on ehjä. Puhdista laite ja sen ilmanvaihtoaukot kuivalla pehmeällä liinalla. Jos laite on erittäin likainen, liinan voi kostuttaa saippuavedellä. HUOMIO! Älä käytä laitetta mahdollisesti vahingoittavia kemikaaleja tai liian paljon vettä, jotta ei aiheudu oikosulkua Huolto joka 50. käyttötunnin jälkeen tai tarvittaessa Puhdista moottori paineilmalla. Pyöritä SDS+kiinnikettä käsin, jotta koko roottori voidaan puhaltaa puhtaaksi Hiiliharjat Vaihda molemmat hiiliharjat samanaikaisesti Vianetsintä Ongelma Moottori käy epätasaisesti. Porausnopeus hidastuu. Toimenpide Tarkista hiiliharjat. Tarkista ja vaihda voiteluaine tarvittaessa. 11. YMPÄRISTÖNSUOJELU Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti) HUOMIO! Älä käytä työkaluja, jotka voivat vahingoittaa sähkömoottorin käämitystä ja roottoria. 23

24 Borhammer RH 400 PLUS INDHOLD 1. INTRODUKTION 2. TEKNISKE DATA 3. ANVENDELSESOMRÅDE 4. GENERELLE SIKKERHEDSINSTRUKTIONER 5. OVERSIGTSBILLEDE 6. INSTALLATION/MONTERING 7. SÆRLIGE SIKKERHEDSINSTRUKTIONER OG BESKYTTELSESANORDNINGER 8. ANVENDELSE OG HÅNDTERING 9. TRANSPORT OG OPBEVARING 10. SERVICE OG VEDLIGEHOLDELSE 11. MILJØ 1. INTRODUKTION Denne manual indeholder vigtige oplysninger om maskinens brug og sikkerhedsrisici m.m. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på følgende advarsler: ADVARSEL! Risiko for alvorlige ulykker. OBS! Risiko for mindre person- eller maskinskade. Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb. 2. TEKNISKE SPECIFIKATIONER Art.nr.: Model: Borehammer RH 400 PLUS Spænding: V ~50 Hz Effekt: W Trinløs hastighed: med uret: rpm. mod uret: rpm. Slaghastighed: slag/min. Slagstyrke: ,2 J Maks. borekapacitet: beton Ø 12 mm tegl Ø 20 mm træ Ø 12 mm stål Ø 8 mm Isolationsklasse: Klasse II Beskyttelsesklasse: IP20 Vægt: ,5 kg. Lydniveau L WA (EN 60745) Målt lydtryk L PA : db (A) Usikkerhed K WA : db (A) Garanteret lydniveau L WA : db (A) Vibrationer boring (EN 60745) Målt: ,1 m/s 2 Usikkerhed K: ,5 m/s 2 3. ANVENDELSESOMRÅDE Borehammer RH 400 PLUS er fremstillet til at bore i træ, plast og metal samt slagbore i beton, mur og tegl. Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen. 24

25 4. GENERELLE SIKKERHEDSFORSKRIFTER Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes. 4.1 Arbejdsområde Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion. Arbejd ikke i mørke, eller når belysningen er dårlig. Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet. Hold børn og uvedkommende væk fra arbejdsområdet. Forbindingskasse og telefon skal være tilgængelig. 4.2 Personlig sikkerhed Læs altid manualen inden brug. Vær især opmærksom på maskinens advarselssymboler. Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Brug altid åndedrætsværn, beskyttelsesbriller og høreværn. Brug det rigtige arbejdstøj og skridsikre sko. Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, der kan sidde fast i maskinen. Indtag altid en god arbejdsstilling med god balance. Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed. 4.3 Brug og pasning af maskiner Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer. Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret. Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen. Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation. Brug kun anbefalet skæreværktøj, tilbehør og reservedele. Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, når maskinen bruges til det, den er konstrueret til. Overskrid ikke maskinens kapacitet. Tag altid fat i maskinens håndtag, når maskinen skal bæres. Hold ikke fingeren på afbryderen. Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller når maskinen ikke er i brug. Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes. Efterlad aldrig maskinen uden opsyn, når motoren kører. Rengør maskinen efter brug og tilse den regelmæssigt. Opbevar maskinen tørt og beskyttet udenfor børns rækkevidde. 4.4 Elsikkerhed Udsæt ikke elektriske maskiner for regn eller fugtighed, hvis de ikke er indkapslede til det. Håndter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter. En eventuel forlængerledning må ikke være rullet op på tromlen. Træk hele ledningen ud af kabeltromlen. Brug kun en rigtigt dimensioneret forlængerledning med henblik på længde og ledningsareal i forhold til udtagets strømstyrke. Udendørs må der kun anvendes forlængerledning, som er godkendt til udendørs brug. Undgå kontakt med jordede genstande, f.eks. rør, radiatorer og køleanlæg, når du arbejder med maskinen. Risiko for elektrisk stød øges, når du er jordet. Eventuel reparation og ledningsudskiftning må kun udføres af autoriseret elektriker. 25

26 5. OVERSIGTSBILLEDE g f e c d b a a. Strømafbryder ON/OFF/hastighedkontrol b. Hjul til maksimal hastighedskontrol c. Låseknap, afbryder d. Rotationsvælger e. Funktionsvælger f. Låseknap g. Borepatron 7. SÆRSKILTE SIKKERHEDSREGLER OG BESKYTTELSESANORDNINGER 7.1 Symboler på maskinen Følgende advarselssymboler findes på maskinen: 6. INSTALLATION / MONTERING Ved leveringen kontrolleres straks, at maskinen ikke er beskadiget under transporten, samt at alle dele på følgende liste er med: Borhammer 400 W OBS! Adapter til SDS+ patron og borepatron til træog stålbor medfølger ikke. 26 Brug beskyttelsesudstyr. Høreværn og beskyttelsesbriller er obligatorisk udstyr. Vi anbefaler derudover, at der anvendes åndedrætsværn. Borestøv kan indeholde skadelige stoffer. Visse typer støv kan være kræftfremkaldende og visse typer maling kan være giftig. Når der bores/mejsles i sådanne materialer, skal alle i lokalet bære åndedrætsværn. Bor/mejsl aldrig i asbest eller magnesium.

27 Læs manualen og især sikkerhedsinstruktionerne igennem, inden maskinen tages i brug. Maskinen er dobbeltisoleret og behøver derfor ikke sluttes til jord. BESKYTTELSESANORDNINGER Maskinen er udstyret med følgende beskyttelsesanordninger: Afbryder (A) Afbryderens funktion er: Start - Tryk afbryderen ind Stop - Slip afbryderen Låseknap (F) til kontinuerlig drift Afbryderen kan låses til kontinuerlig drift: a. Tryk afbryderen (A) og låseknappen (F) ind. b. Slip afbryderen. c. Slip derefter låseknappen. For at standse maskinen: a. Tryk afbryderen (A) ind. b. Slip afbryderen (A). ADVARSEL! Ved strømafbrydelse skal du huske at låse afbryderen op ved at trykke på afbryderen (A), så låsning af kontinuerlig drift ophører. Ellers er der risiko for utilsigtet start, når strømmen kommer igen. 7.3 Særlige sikkerhedsforskrifter Fjern skruer, søm og andre genstande fra arbejdsemnet, før der bores. Sluk maskinen og lad den standse helt, inden du lægger den fra dig. Sluk straks maskinen og tag stikket ud af stikkontakten, hvis der opstår elektriske eller mekaniske funktionsfejl. Brug kun tilbehør med en tilladt hastighed, der svarer til maskinens højeste hastighed. Maskinen må ikke benyttes af personer under 16 år. Vær påpasselig med at bore i vægge. Der kan være skjulte ledninger. Hvis ledningen beskadiges under arbejdet, må den ikke røres, før stikket er fjernet fra stikkontakten. En defekt ledning, skal omgående skiftes af en autoriseret elektriker. Kontroller, at stikkontakten er i overensstemmelse med maskinens mærkeskilt. Hvis boret pludselig sætter sig fast (forårsager en pludselig og farlig situation), skal maskinen straks slukkes. Vær bevidst om de kræfter, der kan forekomme, når boret sætter sig fast (især ved boring i metal). Hold maskinen i de isolerede håndtag, som beskytter, hvis der bores ind i skjulte ledninger eller i maskinens egen ledning. Hold ledningen væk fra maskinens bevægelige dele. Når maskinen bruges i fugtige omgivelser, skal der være en jordfejlsafbryder, så faren for elektrisk stød mindskes. 7.4 Risici ved brug Selvom instruktionerne i manualen følges, kan der opstå visse faremomenter. Vær opmærksom på dem og forsøg at undgå dem. Risiko for øjenskader Der kan forekomme flyvende genstande Brug beskyttelsesbriller eller visir. Hold tilskuere og børn på passende afstand. Risiko for høreskader Brug høreværn. Risiko for lungeskader Støv kan skade lungerne. Brug altid åndedrætsværn. Risiko for snitskader Brug beskyttelseshandsker ved skift af bor. Risiko for skader på grund af vibrationer Maskinens vibrationer kan forårsage skade på arme og hænder. Arbejd ikke uafbrudt igennem længere tid og sikre dig, at maskinen ikke vibrerer mere end normalt på grund af misligholdelse eller defekte dele. 27

28 8. ANVENDELSE OG HÅNDTERING 8.1 Hastighedsregulering Hastigheden reguleres trinløst med afbryderen (A) og hjulet til maksimal hastighedskontrol (B). Jo længere afbryderen trykkes ind, jo hurtigere kører motoren. 8.2 Rotationsvælger (D) højre/venstre Ved normal boring anvendes højrerotation. OBS! Rotationsretningen må ikke ændres, når motoren kører. 8.3 Funktionsvælger (E) Vælg funktion efter det materiale, der skal bores. Boring i træ og metal udføres med rotation uden slagfunktion. Boring i tegl og beton udføres med rotation og slagfunktion. [Ska bort och då även i diagrammet!] OBS! Funktionsvælgerens indstilling må IKKE ændres, når motoren kører. Vent altid til motoren er standset, inden du skifter funktionsvælgerens indstilling. 8.4 Hjul til maksimal hastighedskontrol (B) Med hjulet til maksimal hastighedskontrol sikrer du, at hastigheden ikke bliver højere, end du ønsker. 8.5 Montering/afmontering af bor og mejsel med SDS+ patron (G) ADVARSEL! Brug altid handsker ved montering/afmontering af bor og mejsel. Montering a. Påfør et tyndt lag fedt på borets/mejslens skaft, inden montering i SDS+ patronen. OBS! Ved at påføre fedt eller olie på borets skaft, forebygger du slitage på støvbeskyttelsen, og du gør også arbejdet mere effektivt, idet boret roterer bedre. b. Tryk bor-/mejselskaftet ind i SDS+ patronen i pilens retning og drej skaftet, indtil det er i bund og sidder ordentligt fast. 28

29 8.6 Boring a. Kontroller, at stikket ikke er tilsluttet stikkontakten. b. Efterse maskinen og kontroller, at den er hel, og at støvbeskyttelsen ikke er slidt. c. Kontroller, at alle skruer sidder ordentligt fast. d. Kontroller, at maskinen er hel, især ledningen og stikket. e. Påfør et tyndt lag fedt på borets skaft og monter det i SDS+ patronen. f. Indstil funktionsvælgeren (E) til en passende stilling eller, afhængigt af arbejdsemnets materiale. g. Indstil rotationsvælgeren (D) til rotationsretning mod højre. h. Sæt stikket i stikkontakten. i. Begynd at bore. Hold maskinen med begge hænder og lad være med at trykke for hårdt. Et for hårdt tryk, når du slagborer, formindsker slagenergien og dermed også effektiviteten j. Efter endt arbejde rengøres maskinen. Afmontering a. Grib om SDS+ patronen og tryk den nedad. b. Træk boret opad i den øverste pils retning. ADVARSEL! Brug altid beskyttelsesudstyr. Støttehåndtaget skal bruges ved alt arbejde med maskinen. Dårlig kontrol kan forårsage alvorlige skader. 9. OPBEVARING Kontroller, at maskinen er hel og ordentligt rengjort. Opbevar maskinen i et tørt og køligt rum utilgængeligt for børn og andre uvedkommende. Opbevar altid maskinen i omgivelser med en temperatur på mellem 0 C og +40 C. Opbevar ikke maskinen i nærheden af kemikalier, opløsningsmidler eller gødningsmidler. Disse produkter er ofte nedbrydende og kan forårsage uoprettelig skade på din maskine. 10. VEDLIGEHOLDELSE OG FEJLFINDING ADVARSEL! Fjern altid maskinen fra stikkontakten, inden reparation og vedligeholdelse påbegyndes. 29
