RAIKAS ILMA KEITTIÖÖSI

Koko: px

Aloita esitys sivulta:

Download "RAIKAS ILMA KEITTIÖÖSI"

Ari-Matti Katajakoski
8 vuotta sitten
Katselukertoja:

1 RAIKAS ILMA KEITTIÖÖSI Vallox liesikuvut ja -tuulettimet Ampumahiihtäjä Kaisa Mäkäräinen

2 KEITTIÖN KÄRYNPOISTO VALLOX VIE KÄRYT KEITTIÖSTÄ Hyvään ruokaan kuuluu herkulliset tuoksut. Ruuanlaiton yhteydessä syntyvät käryt ja hajut eivät ole kuitenkaan osa nautintoa, joten likainen ja rasvainen ilma on poistettava nopeasti ja tehokkaasti. Huomioithan liesikupua valitessasi ulkonäön lisäksi myös hyvät kärynpoisto-ominaisuudet sekä käyttömukavuuden. Hyvä rasvasuodatin, riittävä valoteho sekä helppo puhdistettavuus lisäävät käyttömukavuutta. Kärynpoiston tehokkuuteen vaikuttavat poistoilmamäärä, liesikuvun tai -tuulettimen etäisyys kärylähteestä ja liesikuvun tai -tuulettimen kärynkeräysosan tilavuus. Kärynkeräysosan tulee olla riittävän suuri, vähintään lieden levyinen Liesikupu tai tuuletin tulee olla mahdollisimman matalalla, kuitenkin vähintään 50 cm etäisyydellä sähköliedestä ja 65 cm etäisyydellä kaasuliedestä. Liesikuvun tai tuulettimen tulee poistaa vähintään 25 l/s ilmaa käyttötilanteessa. Kiinnitä huomiota edellä mainittuihin ominaisuuksiin etteivät käryt, kosteudet ja rasvat leijaile koko sisätilaan. Kaapistossa olevien roska-astioiden tilasta on hyvä tehdä myös hajujen poisto, jotta ruoantähteet ja muut jätteet eivät pilaa keittiön ilmaa, vaan hajut lähtevät roska-astioista suoraan ulos. Keittiö tarvitsee myös yleispoiston, joka takaa sen, että mahdollisista likaisista astioista tulevat hajut poistuvat. Nämä poistot liitetään asunnon ilmanvaihtojärjestelmään. VALITSE OIKEA LAITE Liesikupujen ja -tuulettimien tyyppimerkintöjen lukuohje Kiinteä lasi Sisälle työnnettävä liukulasi PTX Nelinopeuksinen säädinkupu huippuimurien tai ilmanvaihtokoneiden ohjaukseen KTX Kerrostalokupu, venttiilin kiinnityskehys 125 mm LTX Liesiluuletin omalla puhaltimella, sulkuläppä TTX Talotuuletin omalla puhaltimella ja kahdella imulähtökauluksella, sulkuläppä 500/600 Kuvun/tuulettimen leveys millimetreinä 2

Huomioithan liesikupua valitessasi ulkonäön lisäksi myös hyvät kärynpoisto-ominaisuudet sekä käyttömukavuuden.

3 Vallox PTX X-LINE PTX SÄÄDINKUPUMALLISTO Omakoti- ja rivitalojen huoneistokohtaisen ilmanvaihdon tai huippuimurin säätöön Kiinteä lasi Neliportainen puhallinnopeuden säätö Myös erikoismallistot: o pakkotoimiset mallit ilman on/off-kytkintä o ajastinsulkuläpällä varustetut mallit o omalla muuntajalla varustetun ilmanvaihtokoneen säätöön tarkoitettu erikoismallisto VALLOX X-LINE MALLISTO LISÄVARUSTEET VALLOX X-LINE Liesikuvut ja tuulettimet, kiinteällä lasilla Vallox liesikuvut ja tuulettimet ovat kiinteälasisia, suomalaiseen keittiöön suunniteltuja kärynpoistolaitteita. Kaikissa tuotteissa on suuri, konepesun kestävä, metallinen rasvasuodatin. Hyvän valotehon liedelle antava tehokas loisteputkivalaisin on vakiovaruste sekä liesikuvuissa että tuulettimissa. säädinkuvut on tarkoitettu ilmanvaihtolaitteen tehon ohjaukseen. Neliportainen nopeudensäätö sopii ilmanvaihtokoneiden, huippuimurien, tai muiden poistopuhaltimien ohjaamiseen. Ne on myös varustettu ilmavirransulkupellillä. Mallit PTX mallit: PTX PTX PTX PTX PTXP PTXP PTXP PTXP PTXPA PTXPA PTXPA PTXPA liesi- ja talotuulettimissa on hiljainen, tehokas puhallin ja takavedon estoläppä. -A Ajastinsulkuläppä 60 min. -P Pakkotoiminen, ei On/Off-kytkintä Kuvun väri: = Harmaa = valkoinen 3

LISÄVARUSTEET VALLOX X-LINE Liesikuvut ja tuulettimet, kiinteällä lasilla Vallox liesikuvut ja tuulettimet ovat kiinteälasisia, suomalaiseen keittiöön suunniteltuja kärynpoistolaitteita.

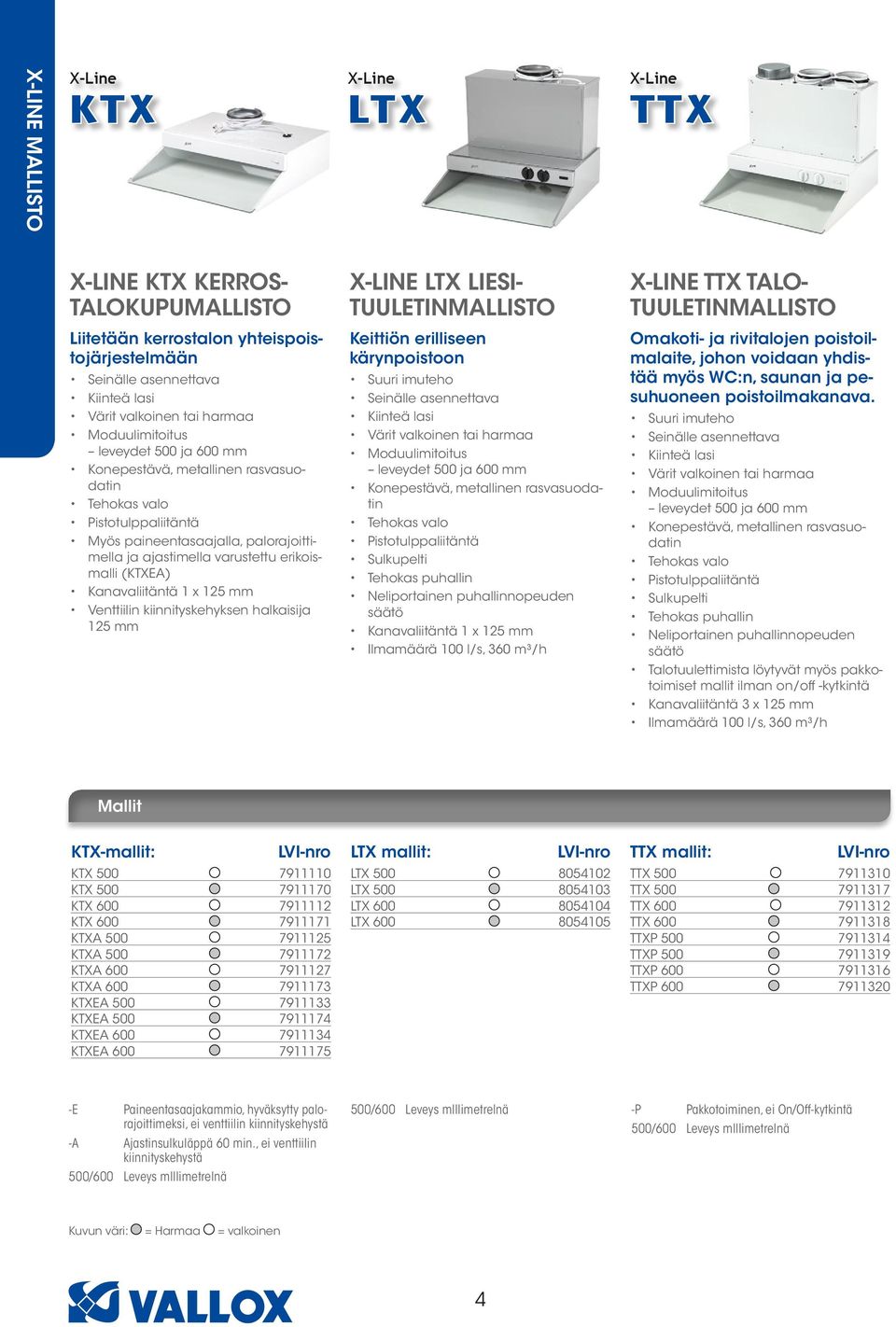

4 X-LINE MALLISTO KTX LTX TTX X-LINE KTX KERROS- TALOKUPUMALLISTO X-LINE LTX LIESI- TUULETINMALLISTO X-LINE TTX TALO- TUULETINMALLISTO Liitetään kerrostalon yhteispoistojärjestelmään Kiinteä lasi Myös paineentasaajalla, palorajoittimella ja ajastimella varustettu erikoismalli (KTXEA) Venttiilin kiinnityskehyksen halkaisija 125 mm Keittiön erilliseen kärynpoistoon Suuri imuteho Kiinteä lasi Tehokas puhallin Neliportainen puhallinnopeuden säätö Ilmamäärä 100 l/s, 360 m³/h Omakoti- ja rivitalojen poistoilmalaite, johon voidaan yhdistää myös WC:n, saunan ja pesuhuoneen poistoilmakanava. Suuri imuteho Kiinteä lasi Tehokas puhallin Neliportainen puhallinnopeuden säätö Talotuulettimista löytyvät myös pakkotoimiset mallit ilman on/off -kytkintä Kanavaliitäntä 3 x 125 mm Ilmamäärä 100 l/s, 360 m³/h Mallit KTX-mallit: KTX KTX KTX KTX KTXA KTXA KTXA KTXA KTXEA KTXEA KTXEA KTXEA LTX mallit: LTX LTX LTX LTX TTX mallit: TTX TTX TTX TTX TTXP TTXP TTXP TTXP E Paineentasaajakammio, hyväksytty palorajoittimeksi, ei venttiilin kiinnityskehystä -A Ajastinsulkuläppä 60 min., ei venttiiiin kiinnityskehystä -P Pakkotoiminen, ei On/Off-kytkintä Kuvun väri: = Harmaa = valkoinen 4

puhallin Neliportainen puhallinnopeuden säätö Ilmamäärä 100 l/s, 360 m³/h Omakoti- ja rivitalojen poistoilmalaite, johon voidaan yhdistää myös WC:n, saunan ja pesuhuoneen poistoilmakanava.

5 Vallox SLIM-LINE PTX SÄÄDINKUPU- MALLISTO PTX Omakoti- ja rivitalojen huoneistokohtaisen ilmanvaihdon säätöön Liukulasi Neliportainen puhallinnopeuden säätö Myös erikoismallistot: o pakkotoimiset mallit ilman on/off-kytkintä o ajastinsulkuläpällä varustetut mallit o omalla muuntajalla varustetun ilmanvaihtokoneen säätöön tarkoitettu erikoismallisto SLIM-LINE MALLISTO VALLOX SLIM-LINE Liesikuvut ja tuulettimet, liukulasikuvut Vallox liesikuvut ja tuulettimet ovat liukulasilla varustettuja, suomalaiseen keittiöön suunniteltuja kärynpoistolaitteita. Kaikissa Slim- Line tuotteissa on suuri, konepesun kestävä, metallinen rasvasuodatin. Hyvän valotehon liedelle antava tehokas loisteputkivalaisin on vakiovaruste sekä liesikuvuissa että tuulettimissa. Mallit PTX mallit: PTX 500 Slim PTX 500 Slim PTX 600 Slim PTX 600 Slim PTXP 500 Slim PTXP 500 Slim PTXP 600 Slim PTXP 600 Slim PTXPA 500 Slim PTXPA 500 Slim PTXPA 600 Slim PTXPA 600 Slim PTXP MC 500 Slim PTXP MC 500 Slim PTXP MC 600 Slim PTXP MC 600 Slim PTXPA MC 500 Slim PTXPA MC 500 Slim PTXPA MC 600 Slim PTXPA MC 600 Slim säädinkuvut on tarkoitettu ilmanvaihtolaitteen tehon ohjaukseen. Neliportainen nopeudensäätö sopii ilmanvaihtokoneiden, huippuimurien, tai muiden poistopuhaltimien ohjaamiseen. Ne on myös varustettu ilmavirransulkupellillä. liesi- ja talotuulettimissa on hiljainen, tehokas puhallin ja takavedon estoläppä. -A Ajastinsulkuläppä 60 min. -P Pakkotoiminen, ei On/Off-kytkintä MC Nelinopeuksinen jänniteviestiohjaus (0-10 VDC) tasavirtapuhaltimien ohjaukseen, ei muuntajaa Kuvun väri: = Harmaa = valkoinen 5

Liesikuvut ja tuulettimet, liukulasikuvut Vallox liesikuvut ja tuulettimet ovat liukulasilla varustettuja, suomalaiseen keittiöön suunniteltuja kärynpoistolaitteita.

6 SLIM-LINE MALLISTO KTX LTX TTX SLIM-LINE KTX KERROS- TALOKUPUMALLISTO SLIM-LINE LTX LIESI- TUULETINMALLISTO SLIM-LINE TTX TALO- TUULETINMALLISTO Liitetään kerrostalon yhteispoistojärjestelmään Liukulasi Myös paineentasaajalla, palorajoittimella ja ajastimella varustettu erikoismalli (KTXEA) Venttiilin kiinnityskehyksen halkaisija 125 mm Keittiön erilliseen kärynpoistoon Suuri imuteho Liukulasi Tehokas puhallin Neliportainen puhallinnopeuden säätö Ilmamäärä 100 l/s, 360 m³/h Omakoti- ja rivitalojen poistoilmalaite, johon voidaan yhdistää myös WC:n, saunan ja pesuhuoneen poistoilmakanava. Suuri imuteho Liukulasi Tehokas puhallin Neliportainen puhallinnopeuden säätö Talotuulettimista löytyvät myös pakkotoimiset mallit ilman on/off -kytkintä Kanavaliitäntä 3 x 125 mm Ilmamäärä 100 l/s, 360 m³/h Mallit KTX-mallit: KTX 500 Slim KTX 500 Slim KTX 600 Slim KTX 600 Slim KTXA 500 Slim KTXA 500 Slim KTXA 600 Slim KTXA 600 Slim KTXEA 500 Slim KTXEA 500 Slim KTXEA 600 Slim KTXEA 600 Slim LTX mallit: LTX 500 Slim LTX 500 Slim LTX 600 Slim LTX 600 Slim TTX mallit: TTX 500 Slim TTX 500 Slim TTX 600 Slim TTX 600 Slim TTXP 500 Slim TTXP 500 Slim TTXP 600 Slim TTXP 600 Slim E Paineentasaajakammio, hyväksytty palorajoittimeksi, ei venttiilin kiinnityskehystä -A Ajastinsulkuläppä 60 min., ei venttiiiin kiinnityskehystä -P Pakkotoiminen, ei On/Off-kytkintä Kuvun väri: = Harmaa = valkoinen 6

Liukulasi Tehokas puhallin Neliportainen puhallinnopeuden säätö Ilmamäärä 100 l/s, 360 m³/h Omakoti- ja rivitalojen poistoilmalaite, johon voidaan yhdistää myös WC:n, saunan ja pesuhuoneen

7 MITTAKUVAT X-LINE MITTAKUVAT X-LINE X-LINE KTX/KTXA X-LINE PTX/PTXP/PTXPA X-LINE LTX X-LINE TTX/TTXP X-LINE KTXEA 7

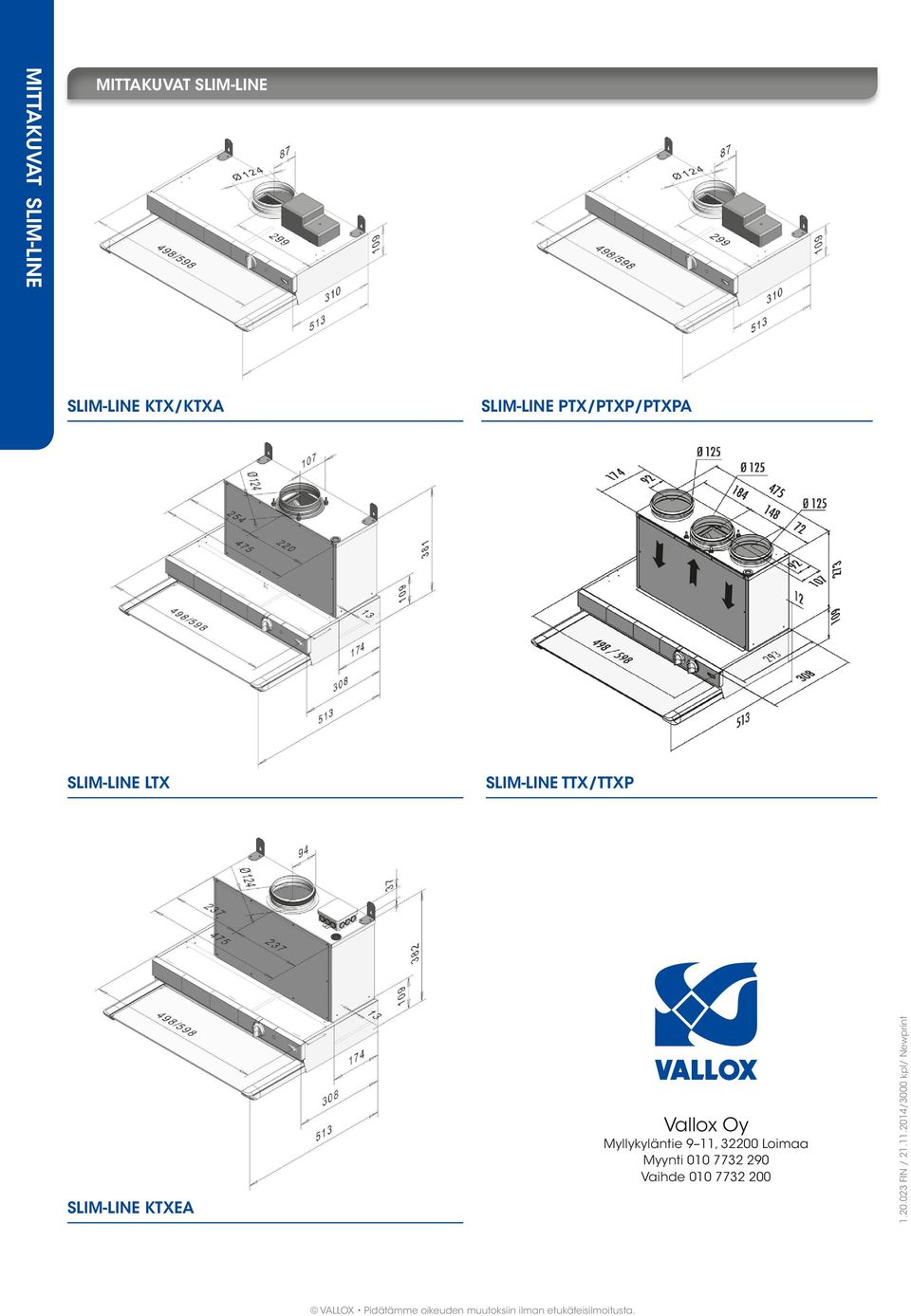

8 MITTAKUVAT SLIM-LINE MITTAKUVAT SLIM-LINE SLIM-LINE KTX/KTXA SLIM-LINE PTX/PTXP/PTXPA SLIM-LINE LTX SLIM-LINE TTX/TTXP SLIM-LINE KTXEA Vallox Oy Myllykyläntie 9 11, Loimaa Myynti Vaihde FIN / /3000 kpl/ Newprint VALLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

Myllykyläntie 9 11, 32200 Loimaa Myynti 010 7732 290 Vaihde 010 7732 200 1.20.023 FIN / 21.
