1 1 STC-DVIRHD OHJEKIRJA Version /09

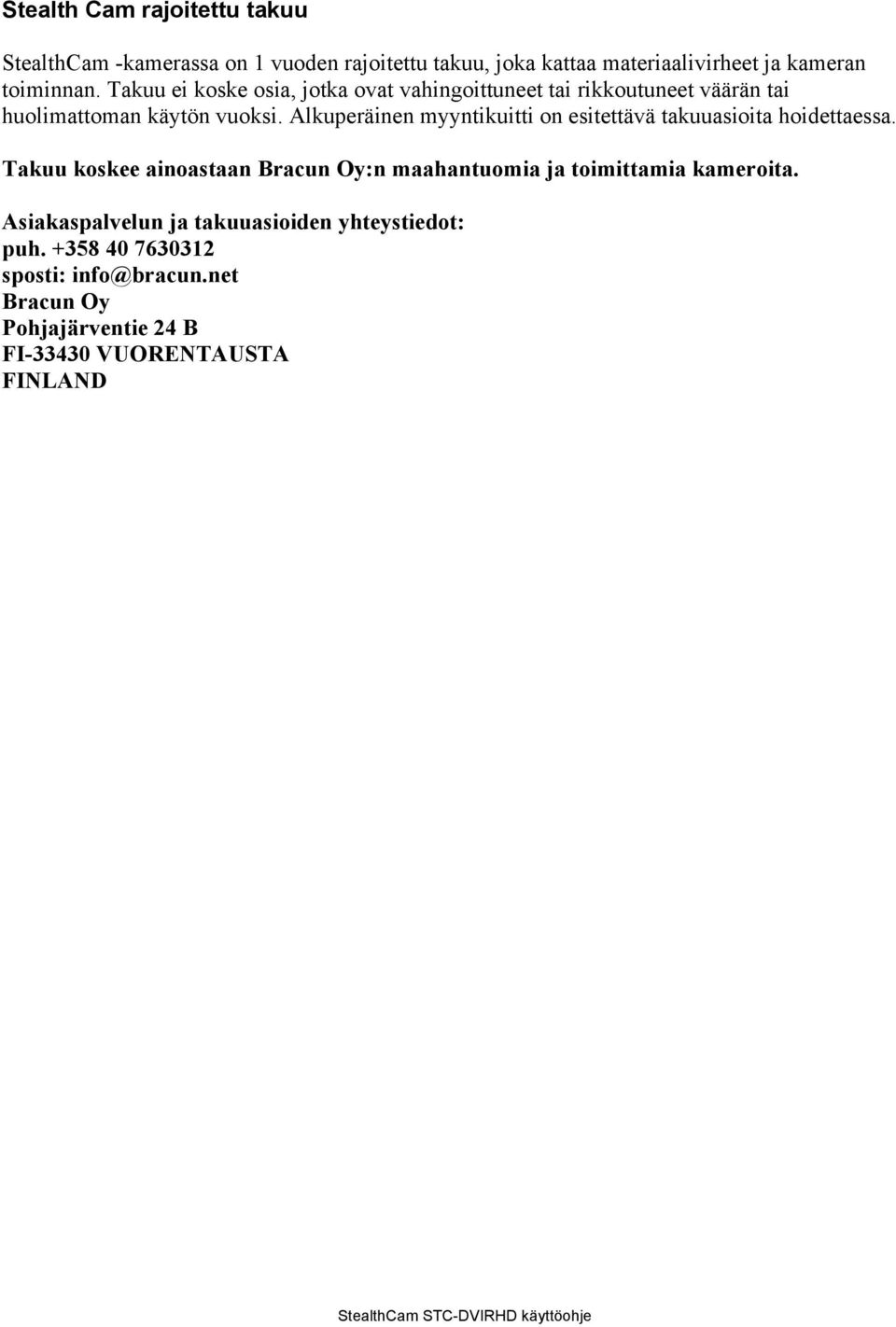

2 2 Stealth Cam rajoitettu takuu StealthCam -kamerassa on 1 vuoden rajoitettu takuu, joka kattaa materiaalivirheet ja kameran toiminnan. Takuu ei koske osia, jotka ovat vahingoittuneet tai rikkoutuneet väärän tai huolimattoman käytön vuoksi. Alkuperäinen myyntikuitti on esitettävä takuuasioita hoidettaessa. Takuu koskee ainoastaan Bracun Oy:n maahantuomia ja toimittamia kameroita. Asiakaspalvelun ja takuuasioiden yhteystiedot: puh sposti: info@bracun.net Bracun Oy Pohjajärventie 24 B FI VUORENTAUSTA FINLAND StealthCam STC-DVIRHD käyttöohje

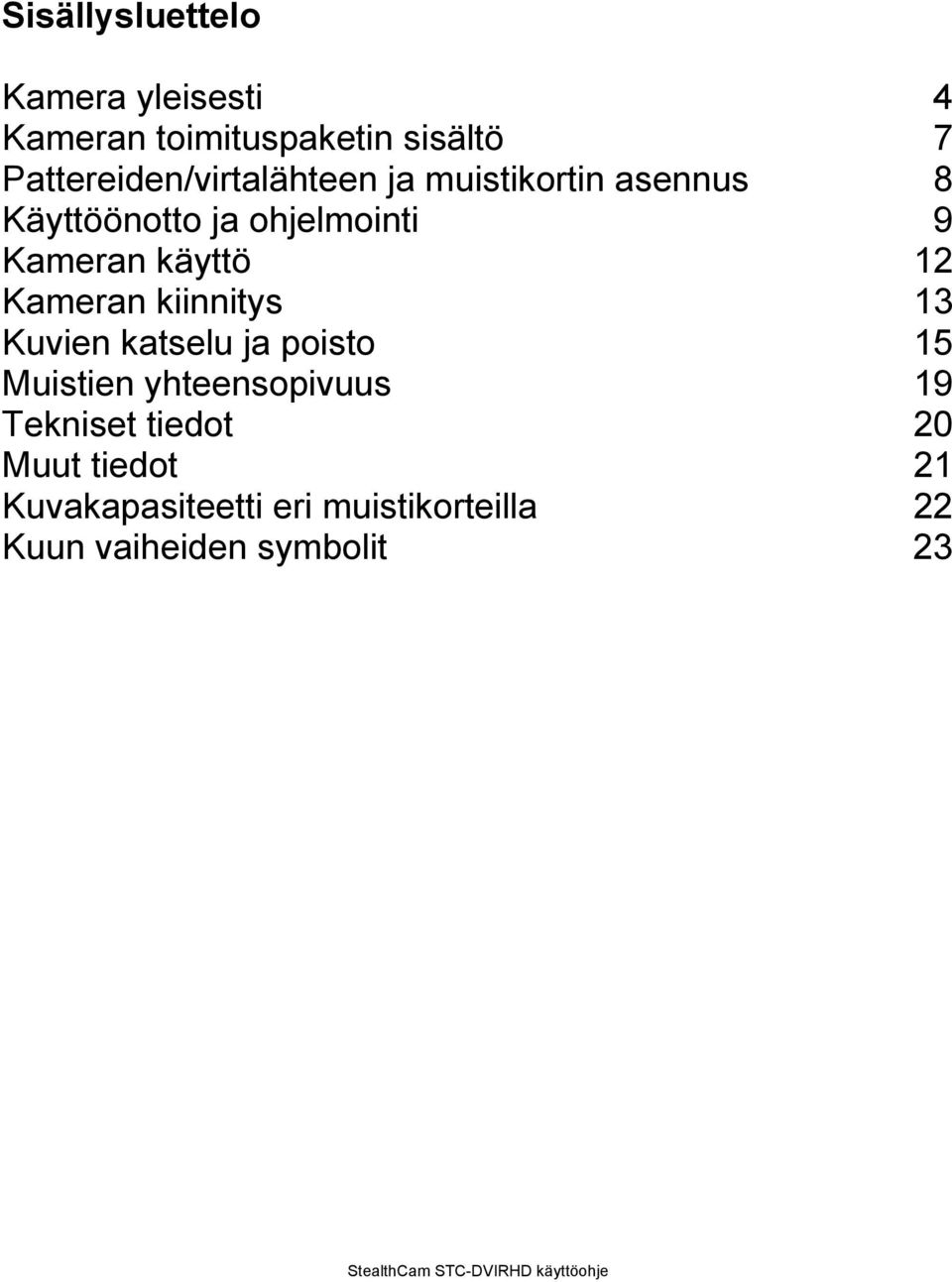

3 3 Sisällysluettelo Kamera yleisesti 4 Kameran toimituspaketin sisältö 7 Pattereiden/virtalähteen ja muistikortin asennus 8 Käyttöönotto ja ohjelmointi 9 Kameran käyttö 12 Kameran kiinnitys 13 Kuvien katselu ja poisto 15 Muistien yhteensopivuus 19 Tekniset tiedot 20 Muut tiedot 21 Kuvakapasiteetti eri muistikorteilla 22 Kuun vaiheiden symbolit 23 StealthCam STC-DVIRHD käyttöohje

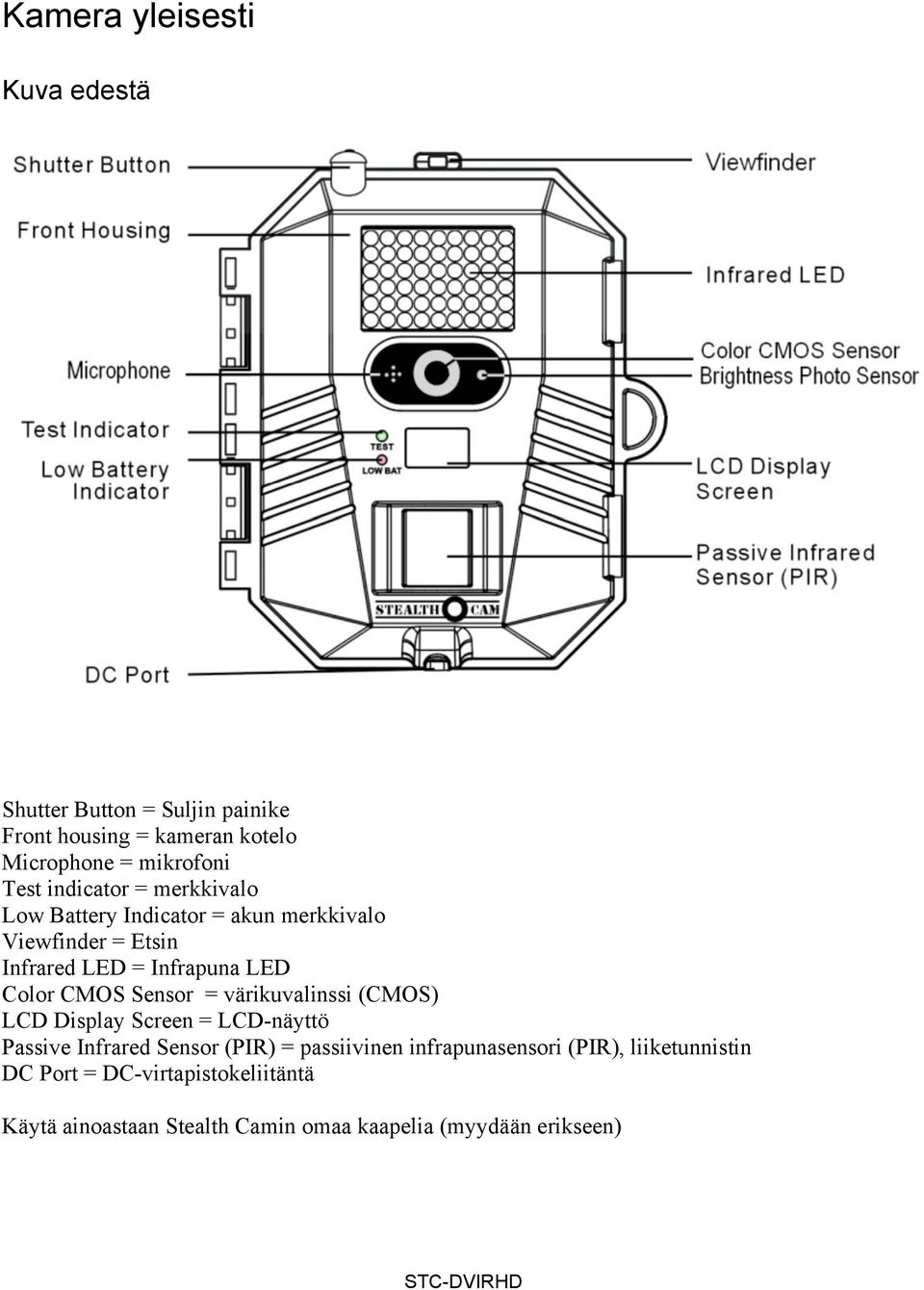

4 4 Kamera yleisesti Kuva edestä Shutter Button = Suljin painike Front housing = kameran kotelo Microphone = mikrofoni Test indicator = merkkivalo Low Battery Indicator = akun merkkivalo Viewfinder = Etsin Infrared LED = Infrapuna LED Color CMOS Sensor = värikuvalinssi (CMOS) LCD Display Screen = LCD-näyttö Passive Infrared Sensor (PIR) = passiivinen infrapunasensori (PIR), liiketunnistin DC Port = DC-virtapistokeliitäntä Käytä ainoastaan Stealth Camin omaa kaapelia (myydään erikseen) STC-DVIRHD

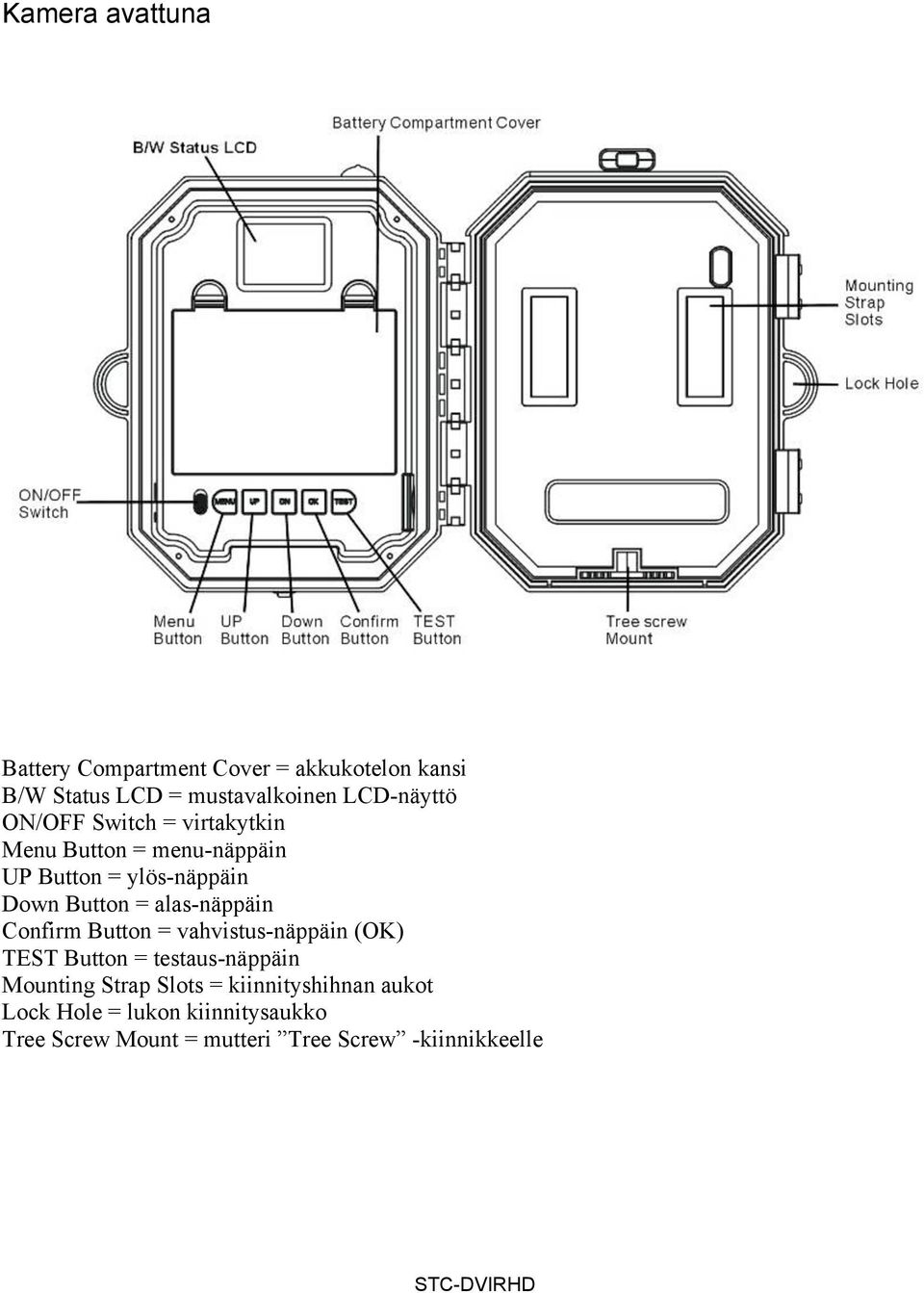

5 5 Kamera avattuna Battery Compartment Cover = akkukotelon kansi B/W Status LCD = mustavalkoinen LCD-näyttö ON/OFF Switch = virtakytkin Menu Button = menu-näppäin UP Button = ylös-näppäin Down Button = alas-näppäin Confirm Button = vahvistus-näppäin (OK) TEST Button = testaus-näppäin Mounting Strap Slots = kiinnityshihnan aukot Lock Hole = lukon kiinnitysaukko Tree Screw Mount = mutteri Tree Screw -kiinnikkeelle STC-DVIRHD

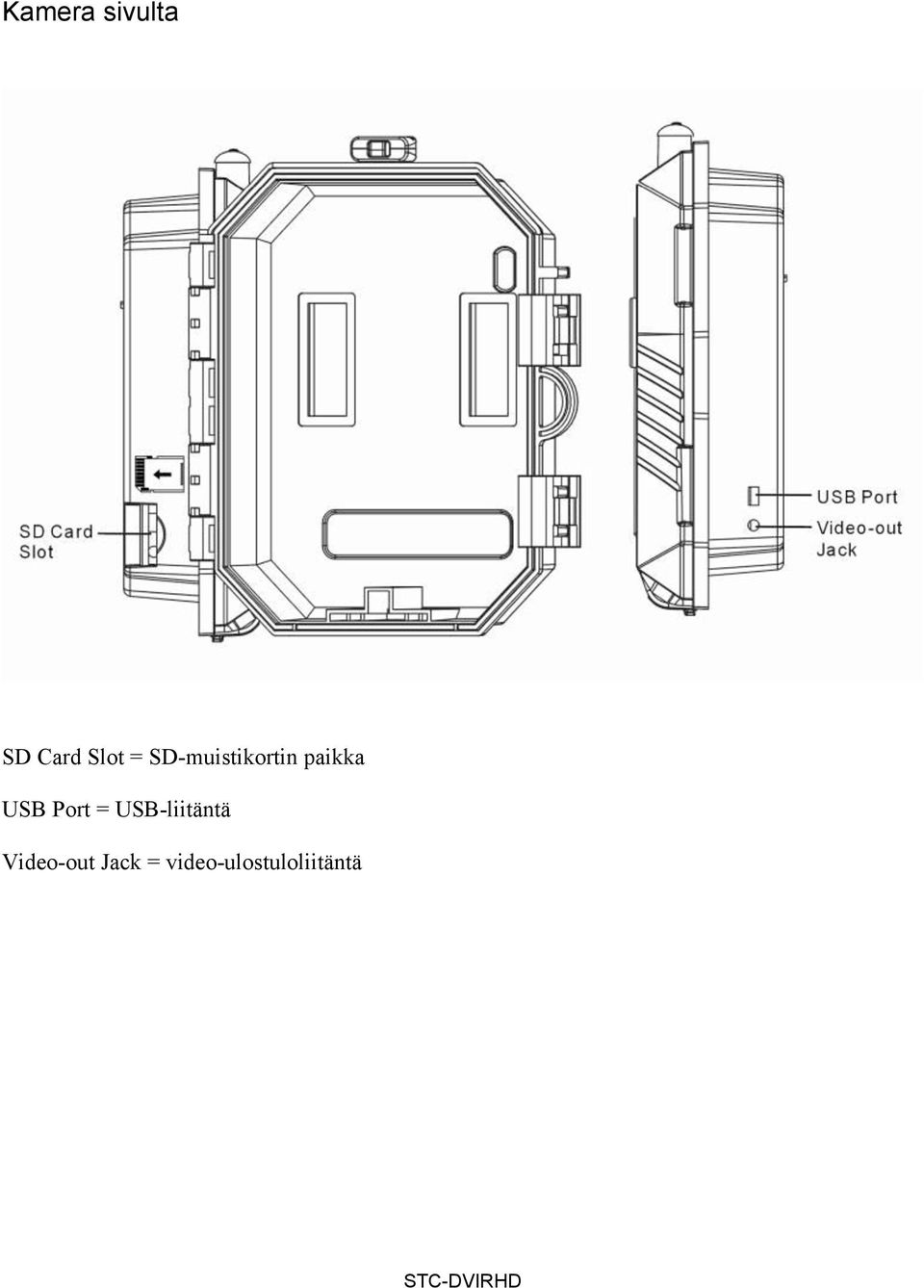

6 6 Kamera sivulta SD Card Slot = SD-muistikortin paikka USB Port = USB-liitäntä Video-out Jack = video-ulostuloliitäntä STC-DVIRHD

7 7 Kameran toimituspaketin sisältö STC-DVIRHD digitaalinen riista- ja valvontakamera Käyttöohje USB-kaapeli Kiinnityshihna Pattereiden/virtalähteen ja muistikortin asennus STC-DVIRHD Stealth Cam digitaalinen riista- ja valvontakamera on suunniteltu käytettäväksi kahdella erityyppisellä virtalähdevaihtoehdolla. HUOM! Varmista aina, että kamera on kytkettynä OFF-asentoon vaihdettaessa paristoja/akkua. Paristojen poisto kameran ollessa kytkettynä päälle saattaa vahingoittaa kameraa. Mikäli kamera vioittuu paristoja vaihdettaessa kameran virran ollessa päällä, takuu ei korvaa vahingoittunutta kameraa! Akut, C-paristot Kameran sisällä olevaan akkukoteloon käy 6 kpl C-paristoja. Käytettäväksi käyvät korkealuokkaiset alkaaliparistot. Paristot tulee asentaa oikeinpäin napaisuuksiensa (+/-) mukaan. Napaisuudet ilmoitetaan akkukotelossa. 12V ulkoinen lyijyakku Kameran varusteisiin kuuluu ulkoinen pistoke virtajohdolle, jonka kautta kameran voi kytkeä umpinaiseen lyijyakkuun (myydään erikseen). Virtajohtoja, sekä kokonaisia 12V:n lyijyakkusettejä on saatavilla kaikkialta, mistä Stealth Cam riista- ja valvontakameroitakin. On suositeltavaa käyttää vain Stealth Cam -akkutarvikkeita. Kytke ulkoisen akun liitin DC 12V liittimeen kameran pohjassa. Kytke kamera päälle. Varmista, että käytettävä jännite ja napaisuus (+/-) ovat oikein ennen liitäntää. Väärä jännite tai napaisuus vahingoittavat kameraa. HUOM! Mikäli käytetään sekä sisäistä, että ulkoista virtalähdettä, kamera käyttää jännitteeltään voimakkaampaa virtalähdettä. Tallennusmuistin vaihtoehdot Kamerassa on 64MB kiinteää flash-muistia. Kamerassa on myös paikka lisämuistikortille, johon voidaan asentaa korkeintaan 16GB SD-muistikortti (myydään erikseen). Mikäli lisämuistikorttia ei ole asennettu, kamera käyttää sisäistä 64MB muistiaan. Kun sisäinen muistikortti on asennettu paikalleen, kamera ohittaa sisäisen 64MB muistin ja käyttää vain SDmuistikorttia. Kameran etuosassa olevasta LCD-näytöstä on nähtävissä käytettävässä muistissa olevien kuvien määrä.

8 8 SD-muistikortin asentaminen Varmista, että kameran virtakytkin on OFF-asennossa Aseta SD-muistikortti sille varattuun paikkaan. Varmista, että kortti on oikein päin (kamerassa olevan ohjetarran mukaisesti) ja pohjassa. Poistaaksesi SD-muistikortin, paina korttia ja vedä se ulos kevyesti. SD-muistikortin on oltava tyhjä. Se ei saa sisältää kuvia muista lähteistä. Mikäli käytät muissa kameroissa käytettyjä SD-muistikortteja, tulee kortti formatoida tietokoneella ennen käyttöä Stealth Cam -kamerassa. Uusia muistikortteja voidaan käyttää suoraan pakkauksesta. Käyttöönotto ja ohjelmointi Kun kamera käynnistetään ensimmäistä kertaa, sisällä oleva LCD-näyttö ilmoittaa kameran statuksen. Seuraa ohjeita kameran näytöltä. LCD-näyttö kytkeytyy automaattisesti virransäästötilaan, mikäli mitään painiketta ei paineta 30 sekuntiin. Tämä säästää paristojen/akun käyttöaikaa ja 1 minuutin kuluttua kameran liiketunnistin (PIR) aloittaa toiminnan. Aktivoidaksesi kameran näytön uudelleen, pidä joko ylös (UP)- tai alas (DOWN)-kytkintä painettuna, kunnes kameran senhetkinen tila ilmestyy takaisin näytölle. Toiminnot: Time out (ajastus): Asettaa ajan minuutteina liiketunnistimen (PIR) aktivoitumistilojen välillä. Capture mode (tallennusmoodi): o 1P ~ 9P: määrittää kuinka monta kuvaa (1-9) kamera ottaa liiketunnistimen (PIR) aktivoiduttua. o Video: määrittää kuinka pitkän videotallenteen (5-300 sekuntia) kamera ottaa liiketunnistimen (PIR) aktivoiduttua. Resolution (resoluutio, kuvatarkkuus): o High (korkea): tämä valinta tuottaa korkearesoluutioisia 8.0M pikselin kuvia. (High image quality) o Low (matala): tämä valinta tuottaa matalaresoluutioisia 3.0M pikselin kuvia. (Low image quality) o Base (alhainen): tämä valinta tuottaa alhaisen resoluution 1.3M pikselin kuvia. (Base image quality)

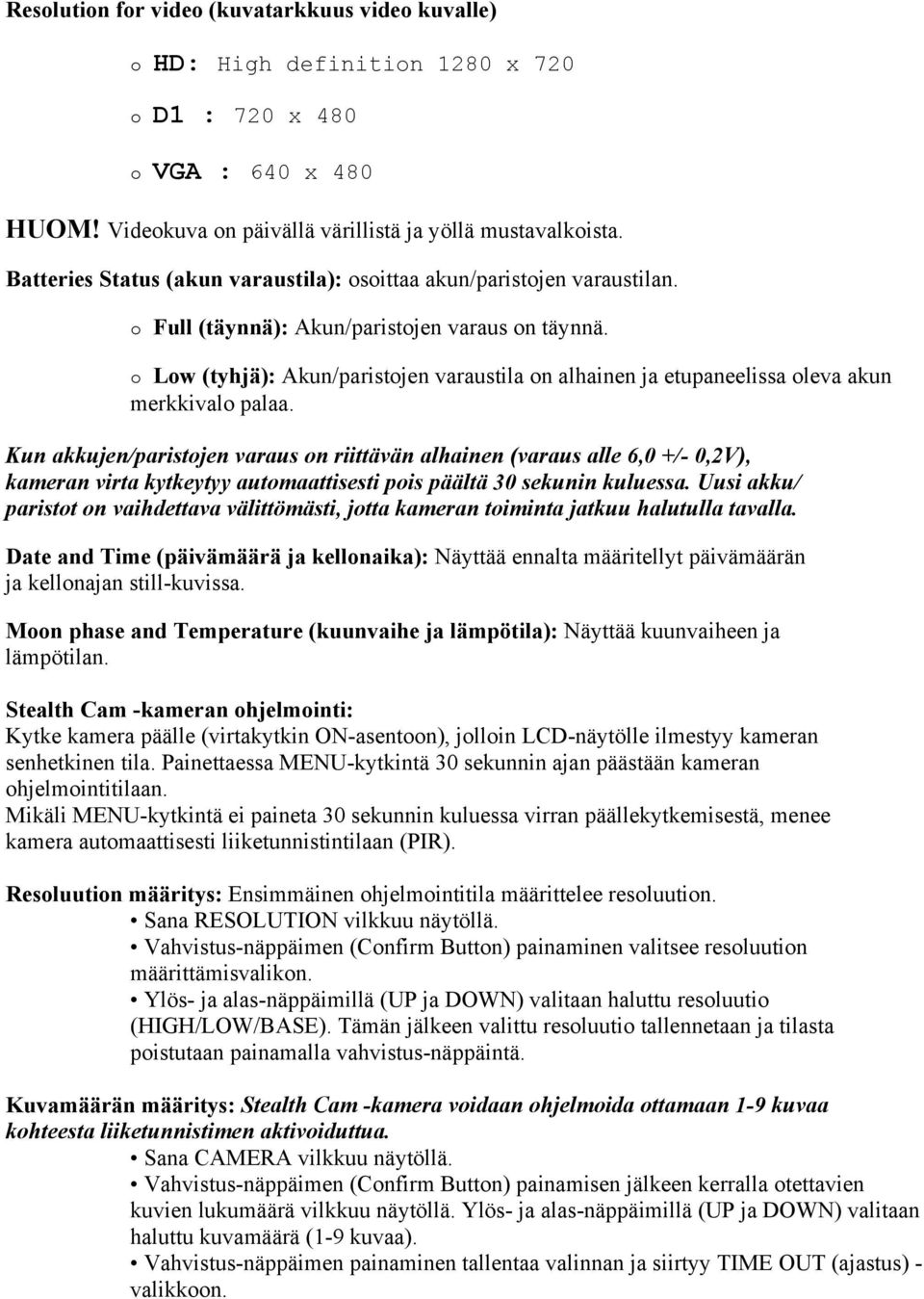

9 9 Resolution for video (kuvatarkkuus video kuvalle) o HD: High definition 1280 x 720 o D1 : 720 x 480 o VGA : 640 x 480 HUOM! Videokuva on päivällä värillistä ja yöllä mustavalkoista. Batteries Status (akun varaustila): osoittaa akun/paristojen varaustilan. o Full (täynnä): Akun/paristojen varaus on täynnä. o Low (tyhjä): Akun/paristojen varaustila on alhainen ja etupaneelissa oleva akun merkkivalo palaa. Kun akkujen/paristojen varaus on riittävän alhainen (varaus alle 6,0 +/- 0,2V), kameran virta kytkeytyy automaattisesti pois päältä 30 sekunin kuluessa. Uusi akku/ paristot on vaihdettava välittömästi, jotta kameran toiminta jatkuu halutulla tavalla. Date and Time (päivämäärä ja kellonaika): Näyttää ennalta määritellyt päivämäärän ja kellonajan still-kuvissa. Moon phase and Temperature (kuunvaihe ja lämpötila): Näyttää kuunvaiheen ja lämpötilan. Stealth Cam -kameran ohjelmointi: Kytke kamera päälle (virtakytkin ON-asentoon), jolloin LCD-näytölle ilmestyy kameran senhetkinen tila. Painettaessa MENU-kytkintä 30 sekunnin ajan päästään kameran ohjelmointitilaan. Mikäli MENU-kytkintä ei paineta 30 sekunnin kuluessa virran päällekytkemisestä, menee kamera automaattisesti liiketunnistintilaan (PIR). Resoluution määritys: Ensimmäinen ohjelmointitila määrittelee resoluution. Sana RESOLUTION vilkkuu näytöllä. Vahvistus-näppäimen (Confirm Button) painaminen valitsee resoluution määrittämisvalikon. Ylös- ja alas-näppäimillä (UP ja DOWN) valitaan haluttu resoluutio (HIGH/LOW/BASE). Tämän jälkeen valittu resoluutio tallennetaan ja tilasta poistutaan painamalla vahvistus-näppäintä. Kuvamäärän määritys: Stealth Cam -kamera voidaan ohjelmoida ottamaan 1-9 kuvaa kohteesta liiketunnistimen aktivoiduttua. Sana CAMERA vilkkuu näytöllä. Vahvistus-näppäimen (Confirm Button) painamisen jälkeen kerralla otettavien kuvien lukumäärä vilkkuu näytöllä. Ylös- ja alas-näppäimillä (UP ja DOWN) valitaan haluttu kuvamäärä (1-9 kuvaa). Vahvistus-näppäimen painaminen tallentaa valinnan ja siirtyy TIME OUT (ajastus) - valikkoon.

10 10 Videokuvan määritys: Stealth Cam -kamera voidaan ohjelmoida tallentamaan 5-90 sekunnin mittaisia videoita kohteesta liiketunnistimen aktivoiduttua. Menu-näppäimen painamisen jälkeen tulee painaa ylös-näppäintä (UP) kahdesti, jotta päästään määrittämään videoasetuksia. Sana VIDEO vilkkuu näytöllä. Vahvistus-näppäimen (Confirm Button) painamisen jälkeen kerralla otettavan videon pituus sekunteina vilkkuu näytöllä. Ylös- ja alas-näppäimillä (UP ja DOWN) valitaan haluttu videon pituus (5-90 sekuntia 5 sekunnin jaksoissa). Vahvistus-näppäimen painaminen tallentaa valinnan ja siirtyy TIME OUT (ajastus) - valikkoon. Ajastimen (TIME OUT) määritys: Sana TIME OUT vilkkuu näytöllä. Vahvistus-näppäimen (Confirm Button) painaminen valitsee ajastus-valikon. Luvut vilkkuvat näytöllä. Ylös- ja alas-näppäimillä (UP ja DOWN) valitaan haluttu aika minuutteina (1-59 min) kuinka kauan kamera on lepotilassa liiketunnistimen (PIR) aktivoitumistilojen välillä. Vahvistus-näppäimen painaminen tallentaa valinnan ja siirtyy Date and Time (päivämäärä ja kellonaika) -valikkoon. Päivämäärän ja kellonajan asetus: Stealth Cam -kamera käyttää 24h kelloa. Sana TIME vilkkuu näytöllä. Vahvistus-näppäimellä (Confirm Button) valitaan ensin minuutit. Minuuttien määrä vilkkuu näytöllä. Ylös- ja alas-näppäimillä (UP ja DOWN) valitaan haluttu minuuttimäärä (0-59). Vahvistus-näppäimen painaminen tallentaa minuutit ja siirtää valitsemaan tunnit. Tuntien määrä vilkkuu näytöllä. Ylös- ja alas-näppäimillä valitaan haluttu tuntimäärä (00-23). Vahvistus-näppäimen painaminen tallentaa tunit ja siirtää valitsemaan vuosilukua. Vuosiluku vilkkuu näytöllä. Ylös- ja alas-näppäimillä valitaan haluttu vuosiluku. Vahvistus-näppäimen painaminen tallentaa vuosiluvun ja siirtää valitsemaan kuukautta. Kuukausi vilkkuu näytöllä. Ylös- ja alas-näppäimillä valitaan haluttu kuukausi (01-12). Vahvistus-näppäimen painaminen tallentaa kuukauden. Sana -- del -- vilkkuu näytöllä. Menu-näppäintä painamalla poistutaan ohjelmointitilasta ja kameran näytöllä näkyy ohjelmoidut asetukset. Jokaisen ohjelmointivalikon päätteeksi voidaan painaa menu-näppäintä, jolloin kameran näytölle palautuvat ohjelmoidut asetukset. Tällöin kameran liiketunnistin (PIR) aloittaa toiminnan 1 minuutin kuluttua.

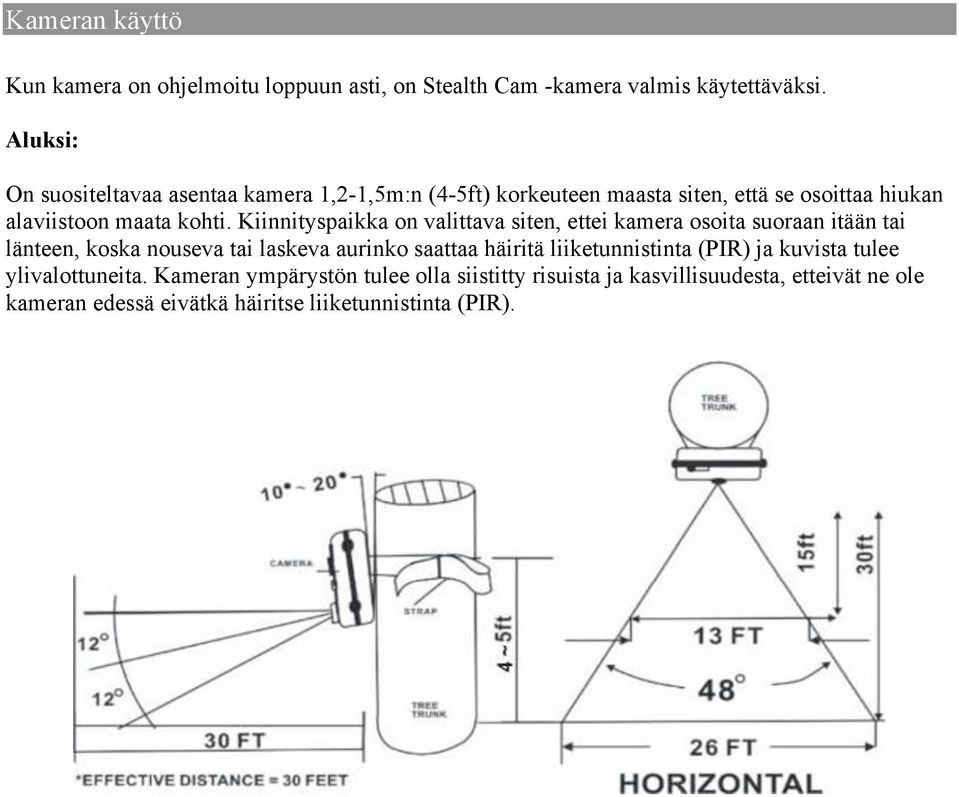

11 11 Kameran käyttö Kun kamera on ohjelmoitu loppuun asti, on Stealth Cam -kamera valmis käytettäväksi. Aluksi: On suositeltavaa asentaa kamera 1,2-1,5m:n (4-5ft) korkeuteen maasta siten, että se osoittaa hiukan alaviistoon maata kohti. Kiinnityspaikka on valittava siten, ettei kamera osoita suoraan itään tai länteen, koska nouseva tai laskeva aurinko saattaa häiritä liiketunnistinta (PIR) ja kuvista tulee ylivalottuneita. Kameran ympärystön tulee olla siistitty risuista ja kasvillisuudesta, etteivät ne ole kameran edessä eivätkä häiritse liiketunnistinta (PIR).

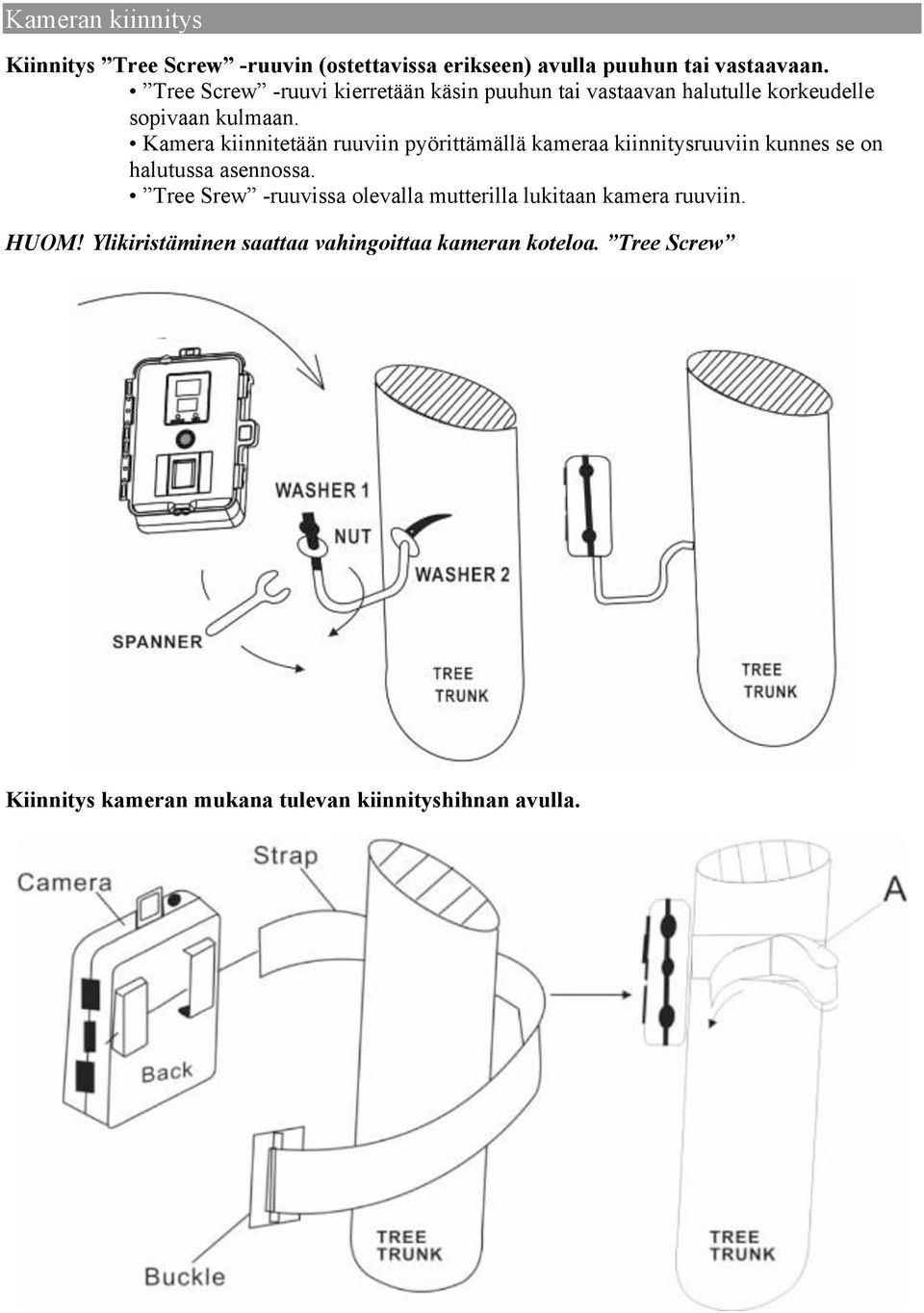

12 12 Kameran kiinnitys Kiinnitys Tree Screw -ruuvin (ostettavissa erikseen) avulla puuhun tai vastaavaan. Tree Screw -ruuvi kierretään käsin puuhun tai vastaavan halutulle korkeudelle sopivaan kulmaan. Kamera kiinnitetään ruuviin pyörittämällä kameraa kiinnitysruuviin kunnes se on halutussa asennossa. Tree Srew -ruuvissa olevalla mutterilla lukitaan kamera ruuviin. HUOM! Ylikiristäminen saattaa vahingoittaa kameran koteloa. Tree Screw Kiinnitys kameran mukana tulevan kiinnityshihnan avulla.

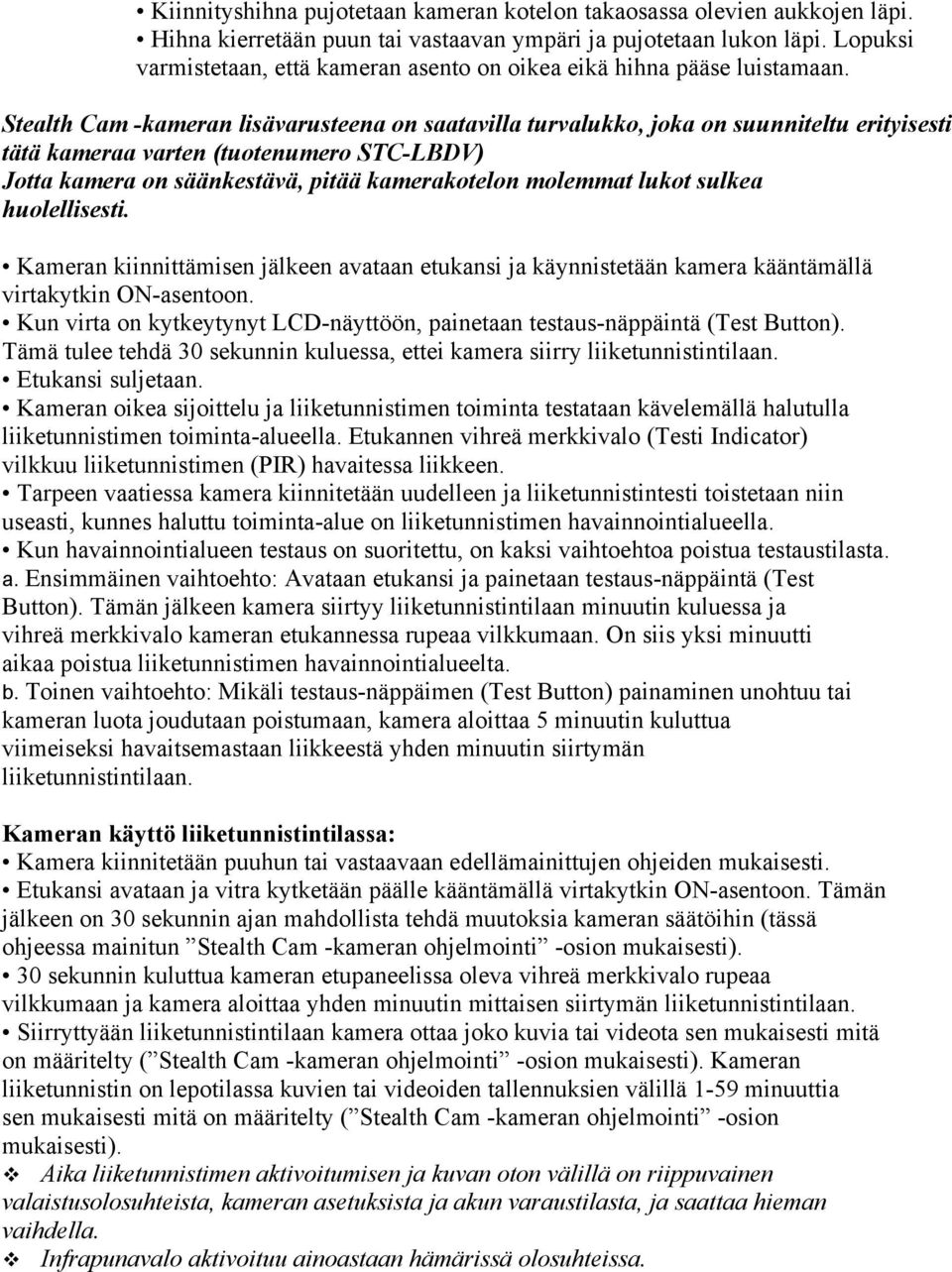

13 13 Kiinnityshihna pujotetaan kameran kotelon takaosassa olevien aukkojen läpi. Hihna kierretään puun tai vastaavan ympäri ja pujotetaan lukon läpi. Lopuksi varmistetaan, että kameran asento on oikea eikä hihna pääse luistamaan. Stealth Cam -kameran lisävarusteena on saatavilla turvalukko, joka on suunniteltu erityisesti tätä kameraa varten (tuotenumero STC-LBDV) Jotta kamera on säänkestävä, pitää kamerakotelon molemmat lukot sulkea huolellisesti. Kameran kiinnittämisen jälkeen avataan etukansi ja käynnistetään kamera kääntämällä virtakytkin ON-asentoon. Kun virta on kytkeytynyt LCD-näyttöön, painetaan testaus-näppäintä (Test Button). Tämä tulee tehdä 30 sekunnin kuluessa, ettei kamera siirry liiketunnistintilaan. Etukansi suljetaan. Kameran oikea sijoittelu ja liiketunnistimen toiminta testataan kävelemällä halutulla liiketunnistimen toiminta-alueella. Etukannen vihreä merkkivalo (Testi Indicator) vilkkuu liiketunnistimen (PIR) havaitessa liikkeen. Tarpeen vaatiessa kamera kiinnitetään uudelleen ja liiketunnistintesti toistetaan niin useasti, kunnes haluttu toiminta-alue on liiketunnistimen havainnointialueella. Kun havainnointialueen testaus on suoritettu, on kaksi vaihtoehtoa poistua testaustilasta. a. Ensimmäinen vaihtoehto: Avataan etukansi ja painetaan testaus-näppäintä (Test Button). Tämän jälkeen kamera siirtyy liiketunnistintilaan minuutin kuluessa ja vihreä merkkivalo kameran etukannessa rupeaa vilkkumaan. On siis yksi minuutti aikaa poistua liiketunnistimen havainnointialueelta. b. Toinen vaihtoehto: Mikäli testaus-näppäimen (Test Button) painaminen unohtuu tai kameran luota joudutaan poistumaan, kamera aloittaa 5 minuutin kuluttua viimeiseksi havaitsemastaan liikkeestä yhden minuutin siirtymän liiketunnistintilaan. Kameran käyttö liiketunnistintilassa: Kamera kiinnitetään puuhun tai vastaavaan edellämainittujen ohjeiden mukaisesti. Etukansi avataan ja vitra kytketään päälle kääntämällä virtakytkin ON-asentoon. Tämän jälkeen on 30 sekunnin ajan mahdollista tehdä muutoksia kameran säätöihin (tässä ohjeessa mainitun Stealth Cam -kameran ohjelmointi -osion mukaisesti). 30 sekunnin kuluttua kameran etupaneelissa oleva vihreä merkkivalo rupeaa vilkkumaan ja kamera aloittaa yhden minuutin mittaisen siirtymän liiketunnistintilaan. Siirryttyään liiketunnistintilaan kamera ottaa joko kuvia tai videota sen mukaisesti mitä on määritelty ( Stealth Cam -kameran ohjelmointi -osion mukaisesti). Kameran liiketunnistin on lepotilassa kuvien tai videoiden tallennuksien välillä 1-59 minuuttia sen mukaisesti mitä on määritelty ( Stealth Cam -kameran ohjelmointi -osion mukaisesti). Aika liiketunnistimen aktivoitumisen ja kuvan oton välillä on riippuvainen valaistusolosuhteista, kameran asetuksista ja akun varaustilasta, ja saattaa hieman vaihdella. Infrapunavalo aktivoituu ainoastaan hämärissä olosuhteissa.

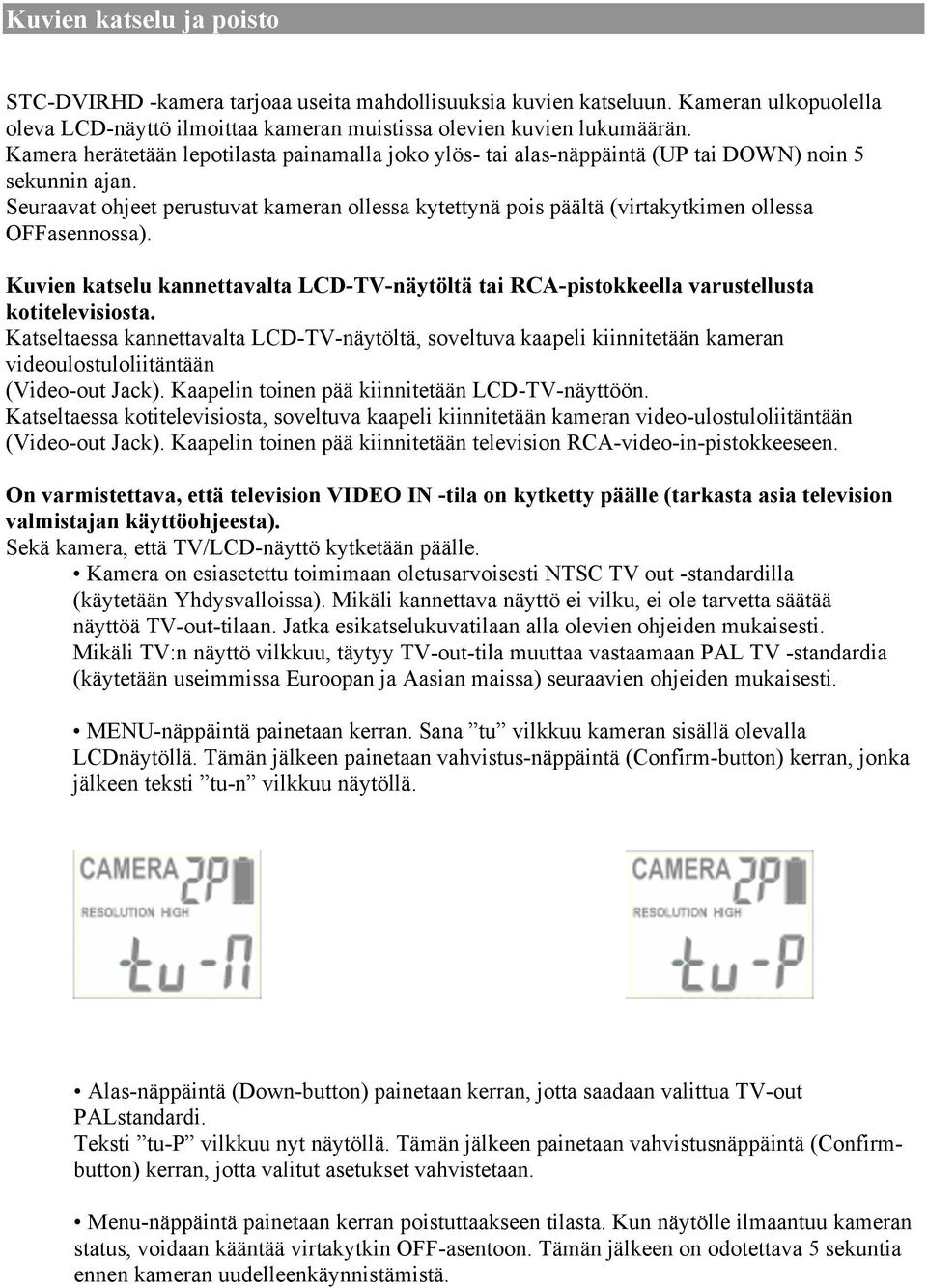

14 14 Kuvien katselu ja poisto STC-DVIRHD -kamera tarjoaa useita mahdollisuuksia kuvien katseluun. Kameran ulkopuolella oleva LCD-näyttö ilmoittaa kameran muistissa olevien kuvien lukumäärän. Kamera herätetään lepotilasta painamalla joko ylös- tai alas-näppäintä (UP tai DOWN) noin 5 sekunnin ajan. Seuraavat ohjeet perustuvat kameran ollessa kytettynä pois päältä (virtakytkimen ollessa OFFasennossa). Kuvien katselu kannettavalta LCD-TV-näytöltä tai RCA-pistokkeella varustellusta kotitelevisiosta. Katseltaessa kannettavalta LCD-TV-näytöltä, soveltuva kaapeli kiinnitetään kameran videoulostuloliitäntään (Video-out Jack). Kaapelin toinen pää kiinnitetään LCD-TV-näyttöön. Katseltaessa kotitelevisiosta, soveltuva kaapeli kiinnitetään kameran video-ulostuloliitäntään (Video-out Jack). Kaapelin toinen pää kiinnitetään television RCA-video-in-pistokkeeseen. On varmistettava, että television VIDEO IN -tila on kytketty päälle (tarkasta asia television valmistajan käyttöohjeesta). Sekä kamera, että TV/LCD-näyttö kytketään päälle. Kamera on esiasetettu toimimaan oletusarvoisesti NTSC TV out -standardilla (käytetään Yhdysvalloissa). Mikäli kannettava näyttö ei vilku, ei ole tarvetta säätää näyttöä TV-out-tilaan. Jatka esikatselukuvatilaan alla olevien ohjeiden mukaisesti. Mikäli TV:n näyttö vilkkuu, täytyy TV-out-tila muuttaa vastaamaan PAL TV -standardia (käytetään useimmissa Euroopan ja Aasian maissa) seuraavien ohjeiden mukaisesti. MENU-näppäintä painetaan kerran. Sana tu vilkkuu kameran sisällä olevalla LCDnäytöllä. Tämän jälkeen painetaan vahvistus-näppäintä (Confirm-button) kerran, jonka jälkeen teksti tu-n vilkkuu näytöllä. Alas-näppäintä (Down-button) painetaan kerran, jotta saadaan valittua TV-out PALstandardi. Teksti tu-p vilkkuu nyt näytöllä. Tämän jälkeen painetaan vahvistusnäppäintä (Confirmbutton) kerran, jotta valitut asetukset vahvistetaan. Menu-näppäintä painetaan kerran poistuttaakseen tilasta. Kun näytölle ilmaantuu kameran status, voidaan kääntää virtakytkin OFF-asentoon. Tämän jälkeen on odotettava 5 sekuntia ennen kameran uudelleenkäynnistämistä.

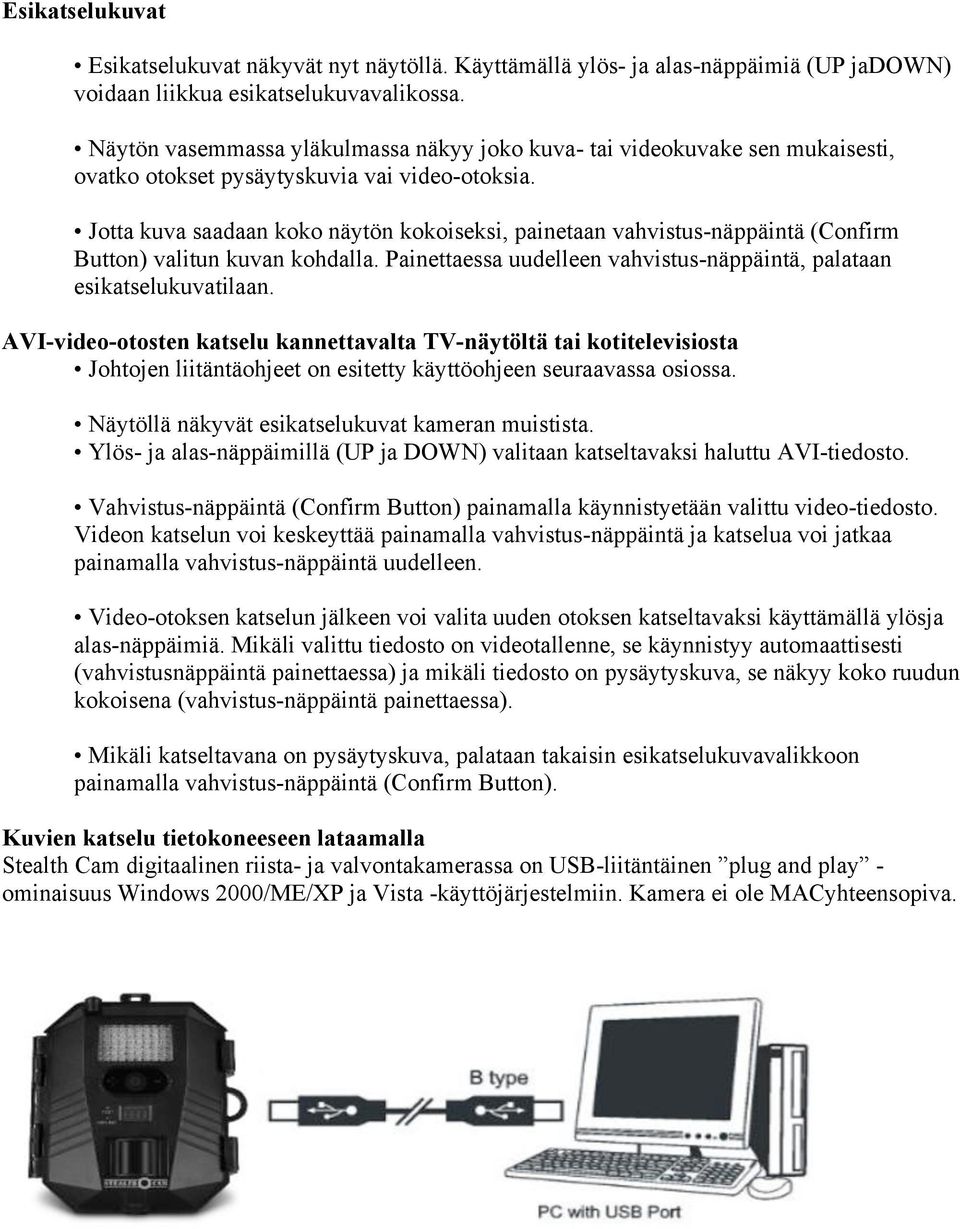

15 15 Esikatselukuvat Esikatselukuvat näkyvät nyt näytöllä. Käyttämällä ylös- ja alas-näppäimiä (UP jadown) voidaan liikkua esikatselukuvavalikossa. Näytön vasemmassa yläkulmassa näkyy joko kuva- tai videokuvake sen mukaisesti, ovatko otokset pysäytyskuvia vai video-otoksia. Jotta kuva saadaan koko näytön kokoiseksi, painetaan vahvistus-näppäintä (Confirm Button) valitun kuvan kohdalla. Painettaessa uudelleen vahvistus-näppäintä, palataan esikatselukuvatilaan. AVI-video-otosten katselu kannettavalta TV-näytöltä tai kotitelevisiosta Johtojen liitäntäohjeet on esitetty käyttöohjeen seuraavassa osiossa. Näytöllä näkyvät esikatselukuvat kameran muistista. Ylös- ja alas-näppäimillä (UP ja DOWN) valitaan katseltavaksi haluttu AVI-tiedosto. Vahvistus-näppäintä (Confirm Button) painamalla käynnistyetään valittu video-tiedosto. Videon katselun voi keskeyttää painamalla vahvistus-näppäintä ja katselua voi jatkaa painamalla vahvistus-näppäintä uudelleen. Video-otoksen katselun jälkeen voi valita uuden otoksen katseltavaksi käyttämällä ylösja alas-näppäimiä. Mikäli valittu tiedosto on videotallenne, se käynnistyy automaattisesti (vahvistusnäppäintä painettaessa) ja mikäli tiedosto on pysäytyskuva, se näkyy koko ruudun kokoisena (vahvistus-näppäintä painettaessa). Mikäli katseltavana on pysäytyskuva, palataan takaisin esikatselukuvavalikkoon painamalla vahvistus-näppäintä (Confirm Button). Kuvien katselu tietokoneeseen lataamalla Stealth Cam digitaalinen riista- ja valvontakamerassa on USB-liitäntäinen plug and play - ominaisuus Windows 2000/ME/XP ja Vista -käyttöjärjestelmiin. Kamera ei ole MACyhteensopiva.

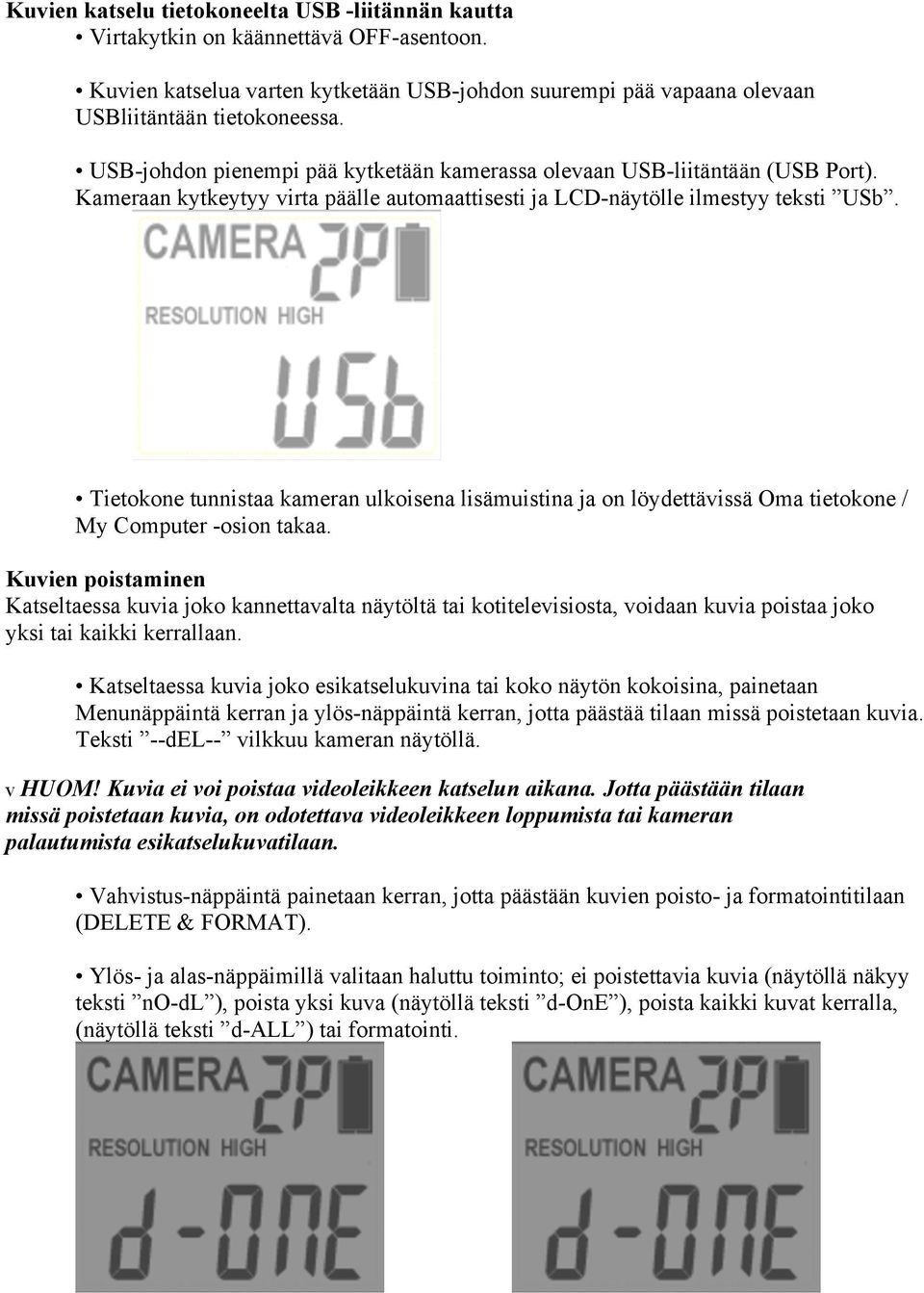

16 16 Kuvien katselu tietokoneelta USB -liitännän kautta Virtakytkin on käännettävä OFF-asentoon. Kuvien katselua varten kytketään USB-johdon suurempi pää vapaana olevaan USBliitäntään tietokoneessa. USB-johdon pienempi pää kytketään kamerassa olevaan USB-liitäntään (USB Port). Kameraan kytkeytyy virta päälle automaattisesti ja LCD-näytölle ilmestyy teksti USb. Tietokone tunnistaa kameran ulkoisena lisämuistina ja on löydettävissä Oma tietokone / My Computer -osion takaa. Kuvien poistaminen Katseltaessa kuvia joko kannettavalta näytöltä tai kotitelevisiosta, voidaan kuvia poistaa joko yksi tai kaikki kerrallaan. Katseltaessa kuvia joko esikatselukuvina tai koko näytön kokoisina, painetaan Menunäppäintä kerran ja ylös-näppäintä kerran, jotta päästää tilaan missä poistetaan kuvia. Teksti --del-- vilkkuu kameran näytöllä. v HUOM! Kuvia ei voi poistaa videoleikkeen katselun aikana. Jotta päästään tilaan missä poistetaan kuvia, on odotettava videoleikkeen loppumista tai kameran palautumista esikatselukuvatilaan. Vahvistus-näppäintä painetaan kerran, jotta päästään kuvien poisto- ja formatointitilaan (DELETE & FORMAT). Ylös- ja alas-näppäimillä valitaan haluttu toiminto; ei poistettavia kuvia (näytöllä näkyy teksti no-dl ), poista yksi kuva (näytöllä teksti d-one ), poista kaikki kuvat kerralla, (näytöllä teksti d-all ) tai formatointi.

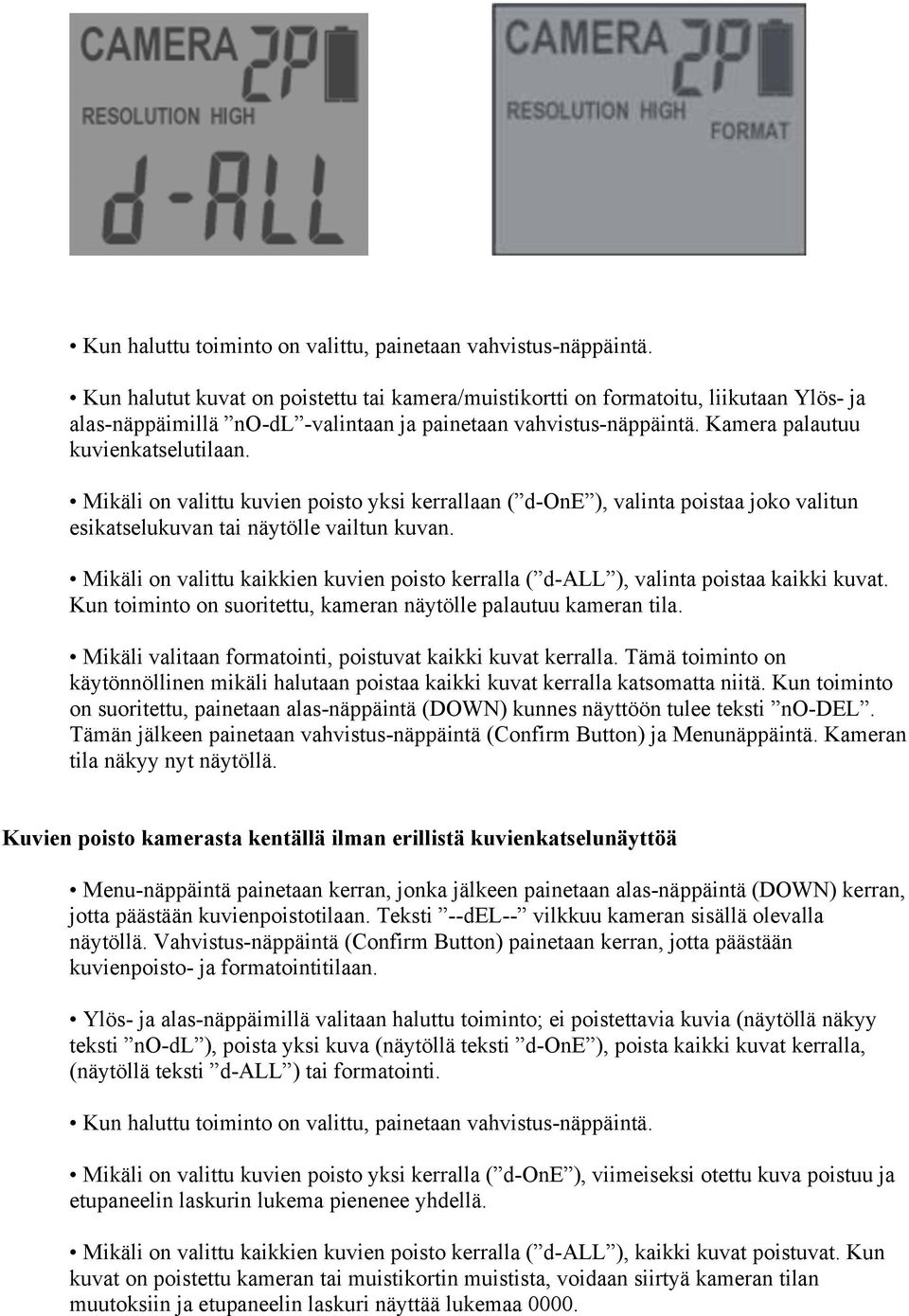

17 17 Kun haluttu toiminto on valittu, painetaan vahvistus-näppäintä. Kun halutut kuvat on poistettu tai kamera/muistikortti on formatoitu, liikutaan Ylös- ja alas-näppäimillä no-dl -valintaan ja painetaan vahvistus-näppäintä. Kamera palautuu kuvienkatselutilaan. Mikäli on valittu kuvien poisto yksi kerrallaan ( d-one ), valinta poistaa joko valitun esikatselukuvan tai näytölle vailtun kuvan. Mikäli on valittu kaikkien kuvien poisto kerralla ( d-all ), valinta poistaa kaikki kuvat. Kun toiminto on suoritettu, kameran näytölle palautuu kameran tila. Mikäli valitaan formatointi, poistuvat kaikki kuvat kerralla. Tämä toiminto on käytönnöllinen mikäli halutaan poistaa kaikki kuvat kerralla katsomatta niitä. Kun toiminto on suoritettu, painetaan alas-näppäintä (DOWN) kunnes näyttöön tulee teksti no-del. Tämän jälkeen painetaan vahvistus-näppäintä (Confirm Button) ja Menunäppäintä. Kameran tila näkyy nyt näytöllä. Kuvien poisto kamerasta kentällä ilman erillistä kuvienkatselunäyttöä Menu-näppäintä painetaan kerran, jonka jälkeen painetaan alas-näppäintä (DOWN) kerran, jotta päästään kuvienpoistotilaan. Teksti --del-- vilkkuu kameran sisällä olevalla näytöllä. Vahvistus-näppäintä (Confirm Button) painetaan kerran, jotta päästään kuvienpoisto- ja formatointitilaan. Ylös- ja alas-näppäimillä valitaan haluttu toiminto; ei poistettavia kuvia (näytöllä näkyy teksti no-dl ), poista yksi kuva (näytöllä teksti d-one ), poista kaikki kuvat kerralla, (näytöllä teksti d-all ) tai formatointi. Kun haluttu toiminto on valittu, painetaan vahvistus-näppäintä. Mikäli on valittu kuvien poisto yksi kerralla ( d-one ), viimeiseksi otettu kuva poistuu ja etupaneelin laskurin lukema pienenee yhdellä. Mikäli on valittu kaikkien kuvien poisto kerralla ( d-all ), kaikki kuvat poistuvat. Kun kuvat on poistettu kameran tai muistikortin muistista, voidaan siirtyä kameran tilan muutoksiin ja etupaneelin laskuri näyttää lukemaa 0000.

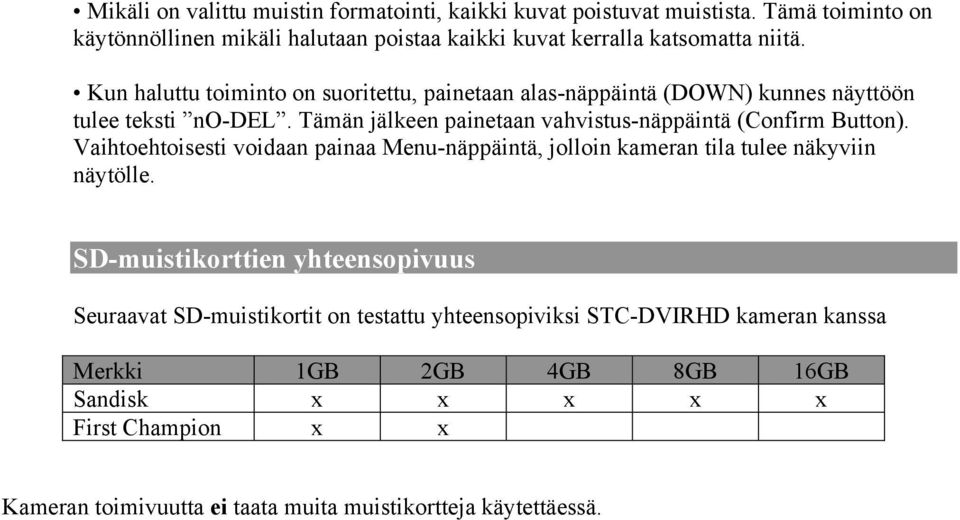

18 18 Mikäli on valittu muistin formatointi, kaikki kuvat poistuvat muistista. Tämä toiminto on käytönnöllinen mikäli halutaan poistaa kaikki kuvat kerralla katsomatta niitä. Kun haluttu toiminto on suoritettu, painetaan alas-näppäintä (DOWN) kunnes näyttöön tulee teksti no-del. Tämän jälkeen painetaan vahvistus-näppäintä (Confirm Button). Vaihtoehtoisesti voidaan painaa Menu-näppäintä, jolloin kameran tila tulee näkyviin näytölle. SD-muistikorttien yhteensopivuus Seuraavat SD-muistikortit on testattu yhteensopiviksi STC-DVIRHD kameran kanssa Merkki 1GB 2GB 4GB 8GB 16GB Sandisk x x x x x First Champion x x Kameran toimivuutta ei taata muita muistikortteja käytettäessä.

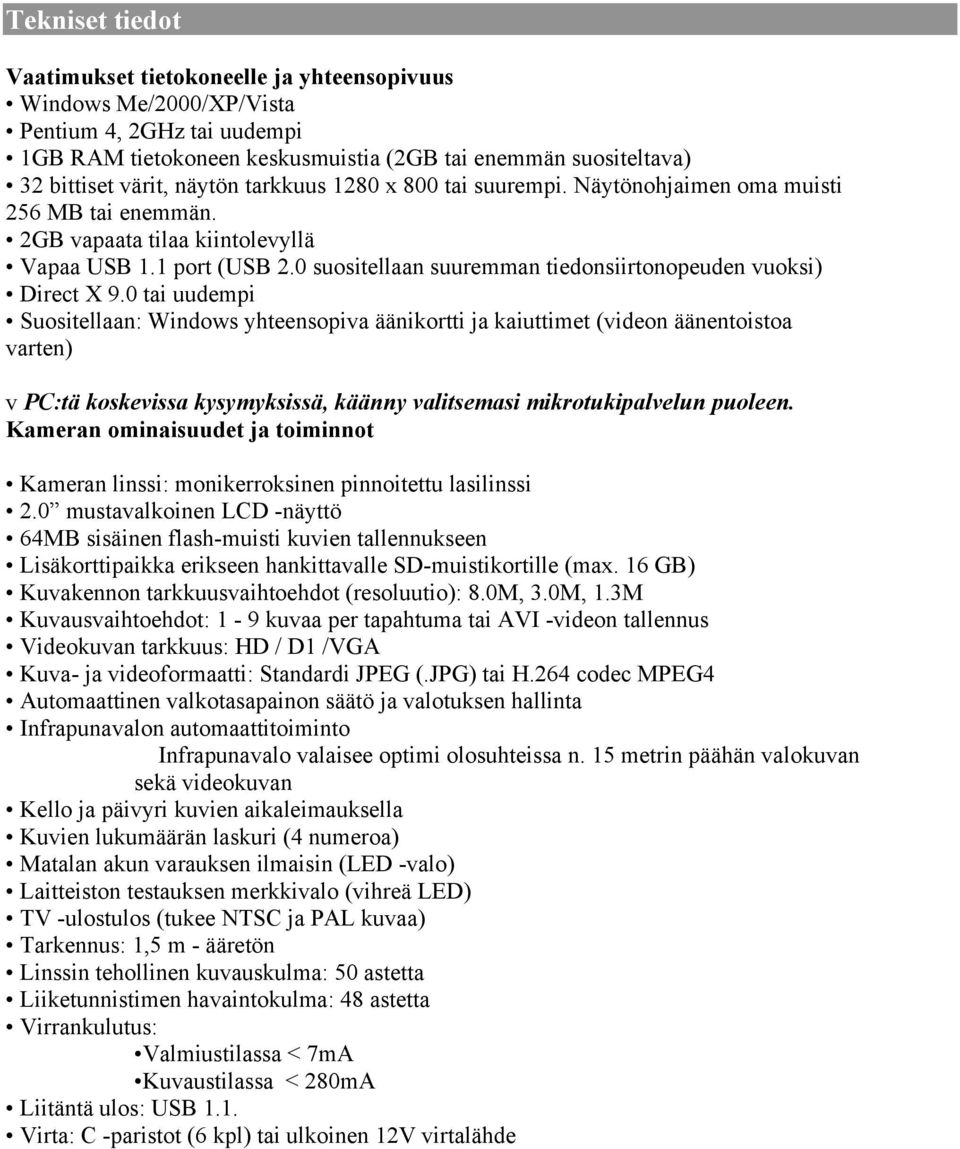

19 19 Tekniset tiedot Vaatimukset tietokoneelle ja yhteensopivuus Windows Me/2000/XP/Vista Pentium 4, 2GHz tai uudempi 1GB RAM tietokoneen keskusmuistia (2GB tai enemmän suositeltava) 32 bittiset värit, näytön tarkkuus 1280 x 800 tai suurempi. Näytönohjaimen oma muisti 256 MB tai enemmän. 2GB vapaata tilaa kiintolevyllä Vapaa USB 1.1 port (USB 2.0 suositellaan suuremman tiedonsiirtonopeuden vuoksi) Direct X 9.0 tai uudempi Suositellaan: Windows yhteensopiva äänikortti ja kaiuttimet (videon äänentoistoa varten) v PC:tä koskevissa kysymyksissä, käänny valitsemasi mikrotukipalvelun puoleen. Kameran ominaisuudet ja toiminnot Kameran linssi: monikerroksinen pinnoitettu lasilinssi 2.0 mustavalkoinen LCD -näyttö 64MB sisäinen flash-muisti kuvien tallennukseen Lisäkorttipaikka erikseen hankittavalle SD-muistikortille (max. 16 GB) Kuvakennon tarkkuusvaihtoehdot (resoluutio): 8.0M, 3.0M, 1.3M Kuvausvaihtoehdot: 1-9 kuvaa per tapahtuma tai AVI -videon tallennus Videokuvan tarkkuus: HD / D1 /VGA Kuva- ja videoformaatti: Standardi JPEG (.JPG) tai H.264 codec MPEG4 Automaattinen valkotasapainon säätö ja valotuksen hallinta Infrapunavalon automaattitoiminto Infrapunavalo valaisee optimi olosuhteissa n. 15 metrin päähän valokuvan sekä videokuvan Kello ja päivyri kuvien aikaleimauksella Kuvien lukumäärän laskuri (4 numeroa) Matalan akun varauksen ilmaisin (LED -valo) Laitteiston testauksen merkkivalo (vihreä LED) TV -ulostulos (tukee NTSC ja PAL kuvaa) Tarkennus: 1,5 m - ääretön Linssin tehollinen kuvauskulma: 50 astetta Liiketunnistimen havaintokulma: 48 astetta Virrankulutus: Valmiustilassa < 7mA Kuvaustilassa < 280mA Liitäntä ulos: USB 1.1. Virta: C -paristot (6 kpl) tai ulkoinen 12V virtalähde

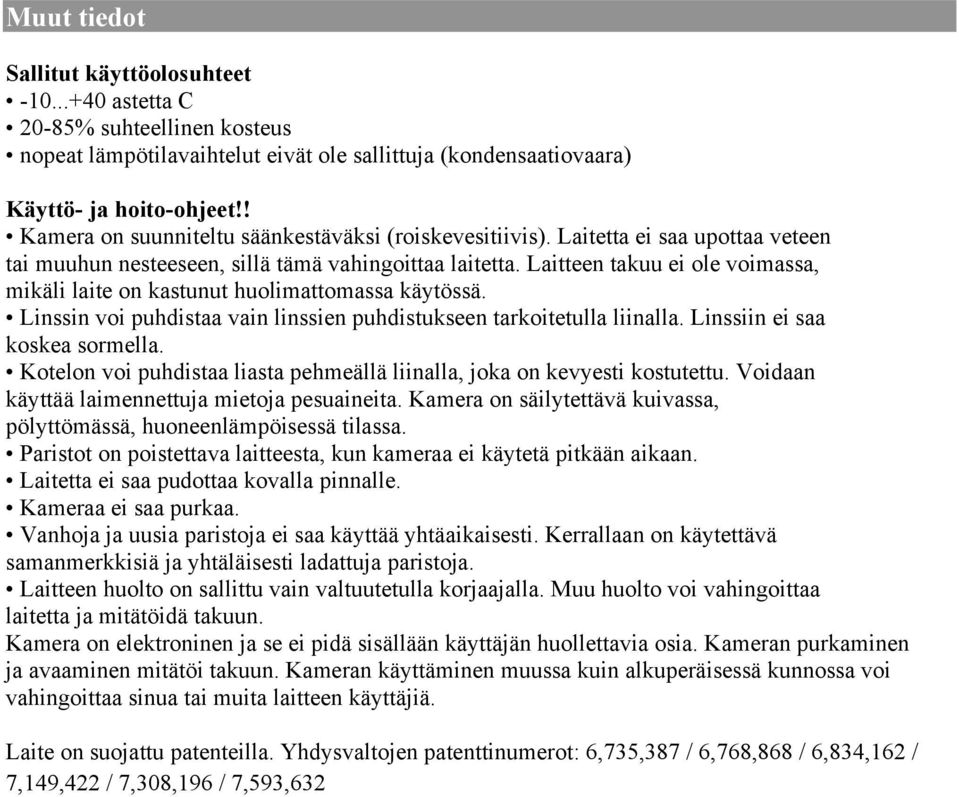

20 20 Muut tiedot Sallitut käyttöolosuhteet astetta C 20-85% suhteellinen kosteus nopeat lämpötilavaihtelut eivät ole sallittuja (kondensaatiovaara) Käyttö- ja hoito-ohjeet!! Kamera on suunniteltu säänkestäväksi (roiskevesitiivis). Laitetta ei saa upottaa veteen tai muuhun nesteeseen, sillä tämä vahingoittaa laitetta. Laitteen takuu ei ole voimassa, mikäli laite on kastunut huolimattomassa käytössä. Linssin voi puhdistaa vain linssien puhdistukseen tarkoitetulla liinalla. Linssiin ei saa koskea sormella. Kotelon voi puhdistaa liasta pehmeällä liinalla, joka on kevyesti kostutettu. Voidaan käyttää laimennettuja mietoja pesuaineita. Kamera on säilytettävä kuivassa, pölyttömässä, huoneenlämpöisessä tilassa. Paristot on poistettava laitteesta, kun kameraa ei käytetä pitkään aikaan. Laitetta ei saa pudottaa kovalla pinnalle. Kameraa ei saa purkaa. Vanhoja ja uusia paristoja ei saa käyttää yhtäaikaisesti. Kerrallaan on käytettävä samanmerkkisiä ja yhtäläisesti ladattuja paristoja. Laitteen huolto on sallittu vain valtuutetulla korjaajalla. Muu huolto voi vahingoittaa laitetta ja mitätöidä takuun. Kamera on elektroninen ja se ei pidä sisällään käyttäjän huollettavia osia. Kameran purkaminen ja avaaminen mitätöi takuun. Kameran käyttäminen muussa kuin alkuperäisessä kunnossa voi vahingoittaa sinua tai muita laitteen käyttäjiä. Laite on suojattu patenteilla. Yhdysvaltojen patenttinumerot: 6,735,387 / 6,768,868 / 6,834,162 / 7,149,422 / 7,308,196 / 7,593,632

21 21 Kuvakapasiteetti eri muistikorteilla SD Card High Low Base 30 s AVI HD Based on data size 30 s AVI D1 30 s AVI VGA 2.5MB 1.5MB 700K 36MB 14MB 12MB Built in MB 1GB GB GB GB GB *koskee vain hyväksyttyjä SD-muistikortteja. HUOM: Ylläolevat kapasiteetit ovat arvioita. Kuvien pakkaustekniikasta johtuen kuvien todelliset koot vaihtelevat kuvan sisällön mukaan. Paljon yksityiskohtia sisältävät kuvat vievät enemmän muistia (Esimerkiksi sininen taivas ei sisällä niin paljon yksityiskohtia kuin havupuu ja sen neulaset).

22 22 Kuun vaiheiden symbolit Varoitus: Laitteen muokkaaminen tai muuntaminen mitätöi takuun. Valmistaja tai maahantuoja ei vastaa tällaisen laitteen turvallisuudesta. Tuotteen tiedot voivat muuttua. Stealthcam tai tuotteen maahantuoja ei ole vastuussa käyttöohjeen sisällöstä ja/tai sen mahdollisesti sisältämistä virheistä.
