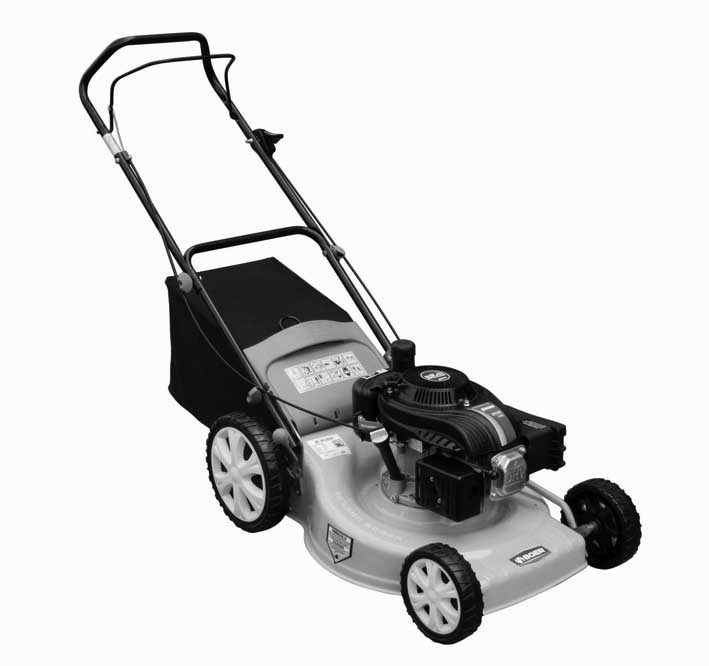

1 ruohonleikkurin käsikirja

2 1. TAKUUEHDOT Verkkokauppa.com Oy takaa tämän tuotteen olevan toimintakuntoinen takuuaikana. Tämä takuu on voimassa ainoastaan, jos ostotodistus esitetään takuuhuoltopyynnön yhteydessä. Tuote on tarkoitettu pääasiallisesti kuluttajakäyttöön, minkä perusteella elinkeinoharjoittamiseen hankituille tuotteille myönnetään myöhemmin näissä ehdoissa rajoitettu takuu. Takuuaika Takuuehtojen mukaisesti Verkkokauppa.com Oy myöntää: Kuluttajille 12 kuukauden takuun. Yrityksille ja yhteisöille 6 kuukauden takuun. Takuuhuolto Verkkokauppa.com Oy hoitaa tuotteen takuuhuollon keskitetysti omien palvelupisteidensä kautta. Ajankohtaista lisätietoa ja toimintaohjeet vaivattomaan takuuhuoltoon liittyen löytyy osoitteesta Takuun rajoitukset Takuu kattaa ainoastaan vain itse tuotteen materiaali- ja valmistusvirheet. Tuotteelle myönnetty rajoitettu takuu ei korvaa huoltoa ja/tai kustannusarviota, jos: Virhe on aiheutunut käyttöohjeiden vastaisesta käsittelystä. Tuote on vaurioitunut kosteuden, mekaanisen rasituksen ja/tai muun tuotteen ulkopuolelta aiheutuneen seikan vuoksi. Virhe on aiheutunut onnettomuuden, vahingon tai muun takuun myöntäjän vaikutuspiirin ulkopuolella olevan syyn vuoksi. Virhe on aiheutunut normaalia runsaammasta käytöstä ja/tai voidaan katsoa normaaliksi kulumiseksi. Takuu ei koske tuotteen mukana mahdollisesti toimitettuja tarvikkeita, akkuja tai ohjelmistoja. Verkkokauppa.com Oy ei ole velvollinen korvaamaan tuotteen käytöstä tai tuotteen virheestä aiheutuneita välittömiä tai välillisiä kustannuksia ellei pakottavassa lainsäädännössä toisin määrätä. Maahantuonti ja jälleenmyynti: Verkkokauppa.com Oy Itämerenkatu Helsinki Huolto: huolto@verkkokauppa.com Tuotetuki: tuki@verkkokauppa.com Asiakaspalvelu: myynti@verkkokauppa.com

3 2. TURVATOIMET Tämä käyttöohje esittää laitteen toiminnot ja siihen liittyvät mahdolliset vaarantekijät ja turvavaatimukset. Varoitusten yhteydessä on oheinen kolmion ympäröimä huutomerkki, joka ilmoittaa vakavaan vammaan tai kuolemaan johtavasta vaarasta mikäli varotoimia ei noudateta. 2.1 Turvallisuus Lue ja ymmärrä tämän käyttöohjeen sisältö ennen laitteen käyttöönottoa. Ylläolevan varoituskolmion tehtävä on kiinnittää huomiosi mahdollisiin ruumiinvammoja aiheuttavaan vaarantekijään. Noudata kaikkia tätä symbolia esittäviä varotoimia vakavan vamman tai kuoleman välttämiseksi. Tämän ruohonleikkurin ohjeidenvastainen käyttö tai ylläpito voi johtaa vammaan tai kuolemaan. Noudata seuraavia turvallisuusohjeita vähentääksesi tätä riskiä. Tämä ruohonleikkuri voi aiheuttaa vakavia vammoja ja singota teriin osuvia esineitä. Alla olevien turvallisuusohjeiden noudattamatta jättäminen voi johtaa vakavaan ruumiinvammaan tai kuolemaan. 2.2 Yleinen käyttö VAROITUS! Käytä aina suojavarusteita käyttäessäsi ja huoltaessasi laitetta. Lue, ymmärrä ja noudata kaikkia käyttöohjeessa ja laitteen varoitustarroissa olevia ohjeita ennen käyttöä, käytön aikana ja käytön jälkeen. Älä laita käsiä, jalkoja tai muita ruumiinosia laitteen liikkuvien osien lähelle tai laitteen alle. Pidä poistoaukko vapaana kaikkina aikoina. Lapset tai henkilöt joilla ei ole fyysisiä tai henkisiä edellytyksiä käyttää laitetta turvallisesti eivät saa käyttää laitetta ilman valvontaa. Pidä huoli siitä ettei nuoret lapset pääse leikkimään laitteen kanssa. Vain aikuinen henkilö, joka on tutustunut käyttöohjeeseen ja laitteen hallintalaitteisiin saa käyttää laitetta. Ennen ruohikon leikkaamista on alueelta siivottava kaikki esineet, kuten kivet, lelut, oksat, yms. jotka voivat sinkoutua laitteen terien osuessa niihin. Pysy laitteen kahvan takana moottorin ollessa käynnissä. Varmista että alueella ei ole sivullisia henkilöitä tai lemmikkejä ennen laitteen käynnistämistä. Sammuta laite välittömästi jos joku ulkopuolinen astuu työalueelle. Älä käytä laitetta paljain jaloin tai käyttäessäsi sandaaleja. Käytä aina tukevia työkenkiä. Käytä aina suojalaseja käyttäessäsi laitetta. Käytä aina pitkiä, ihonmyötäisiä työhousuja. Älä käytä työvaatteita jotka voivat juuttua laitteen liikkuviin osiin. Käytä tukevia työkäsineitä, varsinkin huoltaessasi terää. Älä vedä laitetta taaksepäin, ellei se ole täysin välttämätöntä. Katso aina alas ja taakse jos joudut peruuttamaan. Älä koskaan suuntaa leikkurin poistoa toista henkilöä kohti. Älä suuntaa poistoa seinää tai muuta estettä kohti. Leikkuujäte voi kimmota takaisin käyttäjää päin. Pysäytä terä liikkuessasi sora- tai hiekka-alueiden yli. Älä käytä laitetta ellei ruohonkerääjä, takasuoja tai muut suojalaitteet ovat asennettu ja toiminnassa. Sammuta moottori ja odota että terä pysähtyy kokonaan ennen laitteen huol-

4 lattamista tai puhdistamista, ruohonkerääjän irrottamista tai takasuojan tukkeuman poistamista. Käytä laitetta vain riittävässä päivänvalossa tai hyvin valaistussa tilassa. Älä koskaan käytä laitetta alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Älä myöskään käytä laitetta väsyneenä. Älä leikkaa märkää ruohikkoa. Varmista että sinulla on aina tukeva jalansija. Kävele, älä juokse. Laitetta ei saa käyttää sateella. VAROITUS! Älä koskaan käytä laitetta jonka suojavarusteet ovat vialliset, tai joka toimii epävarmasti tai epänormaalisti. Noudata aina annettuja ohjeita. Jos laitteessa ilmenee puutteita, on ne korjattava ennen kuin laitetta käytetään. Jos laite ryhtyy tärisemään epänormaalisti, sammuta moottori ja paikallista ongelman aiheuttaja välittömästi. Tärinä on yleensä merkki ongelmasta. Asenna tarvikkeet vain ohjeiden mukaisesti. Käytä vain yhteensopivia tarvikkeita. Laitetta ei saa muuntaa millään tavalla. Laitteen muuntaminen, tai sen epäpätevä huollattaminen voi johtaa hengenvaaraan. 2.3 Käyttö rinteessä Leikkaa aina rinteen suuntaisesti, ei koskaan ylös tai alas. Ole erityisen varovainen kääntyessäsi rinteessä. Varo kuoppia, uria, kohoumia, kiviä tai muita huonosti näkyviä esteitä ja esineitä. Epätasainen maasto voi johtaa liukastumiseen tai kaatumiseen. Korkea ruohikko voi piilottaa esteitä. Älä leikkaa märkää ruohoa tai poikkeuksellisen jyrkkiä rinteitä. Huono jalansija tai tasapaino voi johtaa liukastumiseen tai kaatumiseen. Älä työskentele yli 30 o kulmassa olevassa rinteessä. Älä työskentele jyrkänteiden, ojien tai pengerten lähellä. Voit kompastua tai menettää jalansijasi. 2.4 Lapset ja eläimet Traagisia onnettomuuksia voi sattua jos ruohonleikkurin käyttäjä ei ole tietoinen lähistöllä olevista lapsista tai eläimistä. Laite ja ruohon leikkaaminen kiehtoo usein lapsia. Älä koskaan oleta että lapsi pysyy siinä paikassa jossa viimeksi näit hänet. Pidä lapset ja eläimet turvallisella etäisyydellä työalueesta. Huolehdi, että joku muu vastuullinen aikuinen kuin laitteen käyttäjä valvoo lapsia ja eläimiä koko ajan. Ole tarkkaavainen, ja sammuta laite välittömästi lapsen lähestyessä työaluetta. Älä koskaan anna lapsen käyttää laitetta. Ole äärimmäisen varovainen lähestyessäsi kulmaa, pensasta, puuta tai muuta näköestettä. Rinteessä olevan ruohikon leikkaaminen on yleinen liukastumis- ja kaatumisvahinkojen riskintekijä, ja tämä voi johtaa vakaviin ruumiinvammoihin. Laitteen käyttö rinteissä vaatii erityistä tarkkaavaisuutta ja varovaisuutta. Jos tunnet itsesi epävarmaksi työskennellessäsi rinteessä, lopeta työ ja pyydä apua kokeneemmalta henkilöltä. HUOM! Työn suunnittelu ja työalueen turvaaminen on hyvän työtavan perusta. Huolehdi, ettet aiheuta vaaraa sivullisille tai itsellesi.

5 2.5 Huolto Polttoaineen turvallinen käsittely VAROITUS! Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja. Noudata erityistä varovaisuutta käsitellessäsi polttoainetta. Polttoaine on vaarallista sisäänhengitettynä. Älä käsittele polttoainetta tai käytä laitetta avotulen lähellä. Sammuta kaikki savukkeet, sikarit, piiput ja muut tulta tai kipinöitä aiheuttavat lähteet. Polttoainetta saa säilyttää vain asiaankuuluvassa astiassa. Käytä vain laadukasta 4-tahti -pienmoottoribensiiniä tässä laitteessa. Noudata aina polttoainekanisteriin merkittyjä turvallisuus-, käyttö- ja säilytysohjeita. Älä koskaan irrota polttoainesäiliön tulppaa tai lisää polttoainetta moottorin käydessä. Anna moottorin jäähtyä vähintään viiden minuutin ajan ennen polttoaineen lisäämistä. Älä koskaan lisää polttoainetta sisätiloissa tai huonosti ilmastoidussa ulkotilassa. Älä koskaan säilytä laitetta tai polttoainetta paikassa jossa esiintyy avotulta tai kipinöitä. Lamput, sähkölaitteet ja sähkökytkimet saattavat muodostaa kipinöitä normaalissa käytössä. Älä koskaan täytä polttoainekanistereita tai polttoainesäiliötä ajoneuvon sisällä, tai muovilla vuoratulla auton tai peräkärryn lavalla. Aseta aina kanisteri maahan turvallisella etäisyydellä ajoneuvostasi ennen täyttöä. Nosta laite ajoneuvosi tai peräkärrysi lavalta ja lisää polttoainetta laitteen seistessä kuivalla maalla. Jos tämä ei ole mahdollista, lisää polttoaine kannettavasta kanisterista jossa on kaatonokka, tai suppilon avulla. Pidä kanisterin kaatonokka kiinni polttoainesäiliön sisäreunassa koko täytön ajan. Pyyhi läikkynyt polttoaine heti pois rievulla ja anna polttoaineen haihtua ennen laitteen käyttöä. Jos läikytät polttoainetta vaatteillesi tai iholle, vaihda vaatteet ja peseydy ennen laitteen käyttämistä. Älä ylitäytä polttoainesäiliötä. Kiristä polttoainesäiliön tulppa kunnolla. VAROITUS! Laitteen käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi johtaa tukehtumiseen ja hiilimonoksidimyrkytyksestä johtuvaan kuolemaan Laitteen hoitoon liittyvät turvallisuusohjeet Älä koskaan käytä laitetta suljetussa tai huonosti ilmastoidussa tilassa. Tarkista säännöllisesti että kaikki laitteen hallintalaitteet ja osat ovat kunnossa, ja että ruuvit, pultit, vaijerit ja mutterit on kiinnitetty ja kiristetty. Älä muunna tai pura suojalaitteita. Varmista säännöllisesti että suojalaitteet ovat moitteettomassa kunnossa. Poista laitteeseen kerääntynyt leikkuujäte kuten ruoho, lehdet ja muu roska säännöllisesti. Pyyhi läikkynyt tai vuotanut polttoaine ja öljy, ja poista polttoaineella saastunut roska ja maa-aines. Anna laitteen jäähtyä kunnolla ennen sen laittamista säilöön. Jos työn lomassa osut johonkin esineeseen, kuten juureen tai kiveen, sammuta laite ja tarkista sen kunto. Korjauta vauriot ennen jatkamista. Älä koskaan suorita korjauksia tai säätöjä moottorin ollessa käynnissä. Tarkista ruohonkerääjän ja takasuojan osat ja vaihda ne yhteensopiviin varaosiin tarvittaessa. Leikkuuterät ovat terävät. Kiedo terä rättiin tai käytä työkäsineitä ja noudata

6 varovaisuutta huollattaessasi terää. Älä muuta kaasun keskipakosäädintä tai viritä moottoria. Varmista että laitteen varoitustarrat pysyvät luettavina, ja uusi ne tarvittaessa. 2.6 Turva- ja opastarrat Tärkeää: Turva- ja opastarrat sijaitsevat mahdollista vaaraa aiheuttavien kohtien läheisyydessä. Vaihda kuluneet tai vaurioituneet tarrat uusiin.

7 3. KÄYTTÖÖNOTTO Tärkeää: Ennen käyttööottoa, poista kaikki suojamuovit ja muut kuljetuksen aikaiset suojat. Käyttökytkinvipu Rikastin HUOM: Tässä ohjekirjassa olevat kuvat ovat havainnollistavia. Lopullinen tuote voi poiketa kuvista. 3.1 Ohjausaisan asennus Ylempi ohjausaisa Käyttökytkimen vaijeri Rikastimen vaijeri Kiinnitysnuppi ja pultti VAROITUS! Ohjausaisan huolimaton asennus voi vahingoittaa vaijereita ja aiheuttaa vaaratilanteen. Älä vahingoita vaijereita taittaessasi ohjausaisaa. Jos vaijeri kuitenkin vahingoittuu, ota yhteyttä jälleenmyyjään tai huoltoyhtiöön korjausta varten. 1. Nosta ohjausaisan ylempi putkirakenne varoen ylös ja nojaa se taaksepäin kunnes se on linjassa aisan alemman osan kanssa. Kiinnitä osat toisiinsa kiristämällä kiinnikkeitä. 3.2 Öljyn täyttö 1. Avaa öljysäiliön tulppa ja poista mittatikku. 2. Kaada öljy hitaasti öljyntäyttöaukkoon kunnes öljytaso saavuttaa enimmäistäyttömerkin. Älä ylitäytä! (Tilavuus: 0.6 l, SAE 30 API SF, CF, CF-2.) 3. Kiinnitä mittatikku ja öljysäiliön tulppa tiukasti. Öljyn yläraja Alempi ohjausaisa Mittatikku Tyhjennysaukon pultti Öljyn yläraja 2. Kiinnitä käyttökytkinvipu paikalleen ja kiinnitä vaijeri kuvan mukaisesti. TÄRKEÄÄ: Vaihda moottoriöljy ensimmäisen kahden käyttötunnin jälkeen, jonka jälkeen öljynvaihtoväli on kerran vuodessa. Tutustu osioon 6.4 Moottoriöljyn vaihtaminen.

8 4. LAITTEEN OSAT 1. Ylempi ohjausaisa 2. Käyttökytkinvipu 3. Rikastin 4. Kansiruuvi 5. Kiristysnuppi 6. Rikastimen vaijeri 7. Takakansi 8. Polttoainesäiliön tulppa 9. Moottori 10. Ilmansuodatin 11. Sytytystulppa 12. Äänenvaimennin 13. Leikkuukotelo 14. Öljyntäyttöaukko/mittatikku 15. Leikkuukorkeuden säädin 16. Käynnistysnaru 17. Alempi ohjausaisa 18. Ruohonkerääjä 19. Käyttökytkimen vaijeri

9 5. KÄYTTÖ 5.1 Polttoaineen lisääminen VAROITUS! Bensiini on erittäin räjähdysherkkä ja tulenarka aine. Polttoaineen syttymisestä aiheutuva tulipalo voi aiheuttaa mittavia vammoja ja aineellisia vaurioita. Välttääksesi staattisen sähkön aiheuttamaa polttoaineen syttymistä, aseta polttoainekanisteri ja/tai ruohonleikkuri suoraan maahan ennen täyttämistä, ei ajoneuvoon tai toisen esineen päälle. Lisää polttoainetta ulkotiloissa moottorin ollessa kylmä. Pyyhi pois roiskeet. Älä käsittele polttoainetta tupakoidessasi tai avotulen tai kipinöiden läheisyydessä. Säilytä polttoaine asianmukaisessa säiliössä tai kanisterissa, lapsilta ulottumattomissa olevassa paikassa. Suosittelemme käyttämään laadukasta 4-tahti -pienmoottoribensiiniä. Kysy lisätietoja lähimmältä huoltoasemaltasi. VAROITUS! Älä koskaan käytä kaksitahtimoottoreille tarkoitettua bensiiniä tai öljyä. Tämä voi vahingoittaa moottoria. Tärkeää: 4-tahti -pienmoottoribensiiniin ei tarvitse lisätä stabilointiaineita. Oikein säilytettynä pienmoottoribensiini säilyy käyttökelposena vuosia. Jos laite on seissyt pitkiä aikoja käyttämättömänä, on öljynvaihto suoritettava ennen käyttöä. 1. Avaa polttoainesäiliön tulppa. 2. Kaada varoen bensiiniä polttoainesäiliöön korkeintaan enimmäistäyttömerkkiin asti. 3. Sulje polttoainesäiliön tulppa. 4. Pyyhi mahdolliset roiskeet pois välittömästi. 5. Siirrä lopuksi leikkuri vähintään kolmen metrin päähän täyttöpaikasta ennen laitteen käynnistämistä. 5.2 Moottoriöljyn tarkistaminen Huom: Anna moottorin jäähtyä ennen öljyn tarkistamista. Öljy kannattaa tarkistaa ennen jokaista käyttökertaa. 1. Avaa öljysäiliön tulppa, vedä mittatikku ulos ja pyyhi se puhtaaksi. Työnnä sitten mittatikku uudestaan kokonaan öljyntäyttöaukkoon. 2. Vedä tikku takaisin ulos ja tarkista öljyn taso mittatikun merkinnöistä. 3. Jos öljyn taso on mittatikun mittausalueen alalaidassa tai sen alapuolella, lisää öljyä enintään mittausalueen ylälaitaan asti. Älä ylitäytä! 4. Laita mittatikku takaisin öljyntäyttöaukkoon ja kiristä tulppa huolellisesti. Pyyhi mahdolliset roiskeet pois rätillä. Tilavuus: 0.6 l, SAE 30 API SF, CF, CF-2. Noudata aina bensiinin kanisteriin/pulloon merkittyjä säilytys-, käyttö- ja annosteluohjeita.

10 5.3 Leikkuukorkeuden säätäminen VAROITUS! Leikkuukorkeuden säätämisen yhteydessä kätesi liikkuu terän lähellä. Vakavan vamman vaara! Sammuta moottori ja odota että kaikki liikkuvat osat pysähtyvät kokonaan ennen leikkuukorkeuden säätämistä. Älä koskaan laita sormiasi teräsuojan alle säätäessäsi leikkuukorkeutta. 2. Vedä käyttökytkinvipu kokonaan ohjausaisaa vasten. VAROITUS! Äänenvaimennin kuumenee moottorin ollessa käynnissä, ja sen koskettaminen voi johtaa palovammaan. Älä kosketa kuumaa äänenvaimenninta. Leikkuukorkeus säädetään laitteen oikealla puolella olevalla vivulla. Terällä on viisi korkeusasentoa. Säädä aina leikkuukorkeus leikattavan nurmikon mukaan. Jos nurmikko on epätasainen, älä säädä leikkuukorkeutta liian matalaksi. 5.4 Moottorin käynnistys 3. Käynnistä moottori vetämällä käynnistysnarusta. Vedä käynnistysnarusta hitaasti kunnes tunnet vastuksen ja vedä sitten nopeasti ja rivakasti. Älä vedä narua kokonaan ulos, äläkä päästä narusta irti sen ollessa ulosvedetty. Tämä voi vahingoittaa konetta. Varmista että sytytystulpan johto on tiiviisti kiinni. Varmista että kaikki osat ovat ehjät ja vapaana tukkeumista. Huolehdi työalueen turvallisuudesta. 1. Paina rikastinvipu alas. Jos moottori on lämmin tai ulkolämpötila on korkea, voi olla paikallaan käynnistää rikastimen ollessa keskiasennossa. 4. Paina rikastinvipua hitaasti käyttöasentoon moottorin lämmetessä, varmistaen että moottori käy tasaisesti koko ajan. Käynnistys Käyttö

11 5.5 Moottorin sammutus 2. Asenna ruohonkerääjä takaluukun saranaan. Sammuta moottori päästämällä irti käyttökytkinvivusta. TÄRKEÄÄ: Kun irrotat otteesi käyttökytkinvivusta, sekä moottorin että terän pitäisi pysähtyä kolmen sekunnin sisällä. Jos moottori tai terä eivät pysähdy kunnolla, lopeta laitteen käyttö välittömästi ja ota yhteyttä huoltoyhtiöön tai jälleenmyyjään. 5.6 Ruohonkerääjän käyttö Käytä ruohonkerääjää jos haluat kerätä leikkuujätteet pois nurmikolta leikkauksen yhteydessä, esimerkiksi kompostointia varten Ruohonkerääjän asennus 1. Nosta takaluukku ja pidä se nostettuna. 3. Laske takaluukku alas ja anna sen levätä ruohonkerääjän päällä Ruohonkerääjän irrottaminen Irrottaaksesi ruohonkerääjän, toista asennusvaiheet käänteisessä järjestyksessä. VAROITUS! Leikkuuterä on hyvin terävä. Terään koskeminen voi johtaa viiltohaavaan. Sammuta laite ja varmista että kaikki liikkuvat osat ovat pysähtyneet ennen säätöjä. 5.7 Käyttövinkkejä Yleiset leikkuuvinkit Käy koko työalue läpi ja poista kaikki kivet, oksat, risut, langat ja muut roskat joihin terä voisi osua. Varo osumasta terällä kiinteisiin esineisiin. Älä koskaan aja tarkoituksella jonkin esteen yli. Jos leikkuri osuu johonkin esineeseen tai ryhtyy tärisemään, sammuta moottori välittömästi ja tarkista leikkuri vaurioiden varalta. Parhaimman tuloksen saavuttamiseksi,

12 vaihda terä uuteen aina kauden alussa. Vaihda terä vain valmistajan hyväksymään varaosaan. Kysy lisätietoja jälleenmyyjältäsi Leikkaustekniikka Leikkaa vain noin kolmanneksen ruohonterästä yhdellä vedolla. Älä leikkaa nurmikkoa 50 mm lyhyemmäksi, ellei ruoho kasva ohuesti, tai myöhään syksyllä nurmikon kasvun hidastuessa. Tutustu kohtaan 5.3 Leikkuukorkeuden säätäminen. Leikatessasi korkeaa, yli 15 cm nurmikkoa, säädä leikkuukorkeus korkeimmalle asetukselle ja liiku hitaasti ja rauhallisesti. Leikkaa tämän jälkeen uudestaan matalammalla terän asetuksella paremman tuloksen saavuttamiseksi. Jos ruoho on liian korkeaa, on mahdollista että se tukkii leikkurin, mikä voi vaurioittaa mekaanisia osia sekä moottoria. Leikkaa ainoastaan kuivaa nurmikkoa ja lehtiä. Märkä ruoho ja märät lehdet voivat helposti tukkia laitteen. Vaihtele leikkuusuuntaa. Tällöin levität leikkuujätteen tasaisemmin nurmikolle, varmistaen tasaisemman kasvun. Jos olet tyytymätön leikkuutulokseen, kokeile seuraavia niksejä: -- Vaihda terä tai vie se teroitettavaksi. -- Liiku hitaammalla tahdilla leikatessasi nurmikkoa. -- Nosta terää ylemmälle leikkuukorkeudelle. -- Leikkaa nurmikkoa useammin. -- Lomita leikkuujäljet jolloin ei tulos jää epätasaiseksi. VAROITUS! Märkä nurmikko muodostaa vammautumisriskin jos liukastuessasi osut liikkuvaan terään. Käytä laitetta vain kuivissa olosuhteissa.

13 6.1 Ylläpitoaikataulusuositus 6. HUOLTO JA YLLÄPITO Huoltoväli Ensimmäisen kahden käyttötunnin jälkeen Ennen käyttöä tai päivittäin Toimenpide Vaihda moottoriöljy Tarkista moottoriöljy Varmista että moottori sammuu ja terä pysähtyy kolmen sekunnin sisällä siitä että käyttökytkinvivusta päästetään irti Puhdista leikkausjäte ja lika leikkurin alaosasta ja sen liikkuvista osista Ennen säilytystä Tyhjennä polttoainesäiliö ennen huoltamista ja ennen säilytykseen laittamista kauden lopussa Vuosittain Vaihda ilmasuodatin (vaihtoväli voi olla tiheämpi pölyisissä olosuhteissa) Vaihda moottoriöljy Rasvaa vaihteet ja leikkuriterän akseli Vaihda terä tai vie se teroitettavaksi (useammin jos laitetta käytetään useammin tai jos terä tylsistyy nopeasti) Tarkista polttoainesuodatin ja puhdista tarvittaessa. 6.2 Ylläpitoon valmistautuminen 1. Sammuta moottori ja odota että kaikki liikkuvat osat ovat pysähtyneet täysin, ja että laite on jäähtynyt. 2. Irrota sytytystulpan johto sytytystulpasta ennen huolto- tai ylläpitotoimenpiteiden aloittamista. 3. Huolto- tai ylläpitotoimenpiteen jälkeen voit jälleen liittää sytytystulpan johdon sytytystulppaan. VAROITUS! Ruohonleikkuri voi kallistuessaan vuotaa polttoainetta. Polttoaineena toimiva bensiini on helposti syttyvä ja räjähdysaltis, ja voi syttyessään aiheuttaa henkilövammoja. Käytä laitetta kunnes polttoaine loppuu tai tyhjennä säiliö käsin pumppaamalla. 6.3 Ilmansuodattimen vaihto Tärkeää: Ennen kuin kallistat laitetta öljyn tai terän vaihtoa varten, anna laitteen käyttää polttoainesäiliössä olevan polttoaineen loppuun normaalissa käytössä. Jos on tarve kallistaa laitetta ennen kuin polttoaine on loppunut, poista polttoaine käsin polttoainepumpulla. Kallista laite aina oikealle kyljelleen siten että ilmansuodatin on ylöspäin. Vaihda ilmansuodatin vuosittain. Jos laitetta käytetään pölyisissä olosuhteissa on ilmansuodatin mahdollisesti vaihdettava tai puhdistettava useammin. Ilmansuodattimen kansi Ilmansuodatin Lukko

14 1. Suorita kohdassa 6.2 esitetyt toimenpiteet. 2. Poista ilmansuodattimen suojakotelo. 3. Irrota ilmansuodatin kiertämällä. 4. Asenna uusi ilmansuodatin vanhan tilalle ja varmista että se istuu tiiviisti. 5. Asenna suojakotelo takaisin paikalleen. 6.4 Moottoriöljyn vaihtaminen Tärkeää: Vaihda moottoriöljy ensimmäisen kahden käyttötunnin jälkeen. Vaihda tämän jälkeen moottoriöljy vuosittain. Lämmitä moottori käyttämällä sitä parin minuutin ajan ennen öljyn vaihtoa. Lämmin öljy juoksee paremmin ja kuljettaa epäpuhtauksia tehokkaammin. 6.5 Terän vaihto Tärkeää: Tarvitset momenttiavaimen asentaaksesi terän oikein. Jos sinulla ei ole momenttiavainta, tai jos epäilet ettet osaa suorittaa tätä toimenpidettä turvallisesti, ota yhteyttä huoltoyhtiöön tai jälleenmyyjään. Tarkista terän kunto aina polttoaineen loppuessa. Jos terä on vahingoittunut tai haljennut, vaihda se välittömästi. Jos terä on tylsistynyt tai rosoinen, teroita tai vaihda se. 1. Suorita kohdassa 6.2 esitetyt toimenpiteet. 2. Avaa öljysäiliön tulppa ja vedä mittatikku ulos. 3. Avaa tyhjennysaukon pultti ja valuta öljy astiaan kunnes öljysäiliö on tyhjä. Kiinnitä pultti tiukasti. 4. Kaada tuore öljy hitaasti öljyntäyttöaukkoon kunnes öljytaso saavuttaa enimmäistäyttömerkin. Älä ylitäytä! (Tilavuus: 0.6 l, SAE 30 API SF, CF, CF- 2.) 5. Aseta mittatikku öljyntäyttöaukkoon ja kiristä tulppa kunnolla. 6. Pyyhi laitteeseen ja maahan/lattialle valunut tai roiskunut öljy pois. HUOM: Käytetty öljy on ongelmajätettä, ja se on hävitettävä asianmukaisella tavalla jätteiden kierrätyksestä huolehtivan tahon toimesta VAROITUS! Leikkuuterä on erittäin terävä. Terän varomaton käsittely voi aiheuttaa viiltohaavan. Käytä tukevia työkäsineitä käsitellessäsi terää. 1. Suorita kohdassa 6.2 esitetyt toimenpiteet. 2. Kallista laite oikealle kyljelleen ilmansuodatin ylöspäin. 3. Laita jokin este, esimerkiksi lankunpätkä pitämään terää paikallaan. Huomioi terän asennussuunta. 4. Irrota terän pultti ja laita kaikki terän kiinnikkeen osat sivulle. 5. Tarkista että terän akseli ja pultti ovat kunnossa. Jos havaitset vaurion tai puut-

15 teen, ota yhteyttä valtuutettuun huoltoyhtiöön. 6. Asenna uusi terä kiinnikkeineen. Tärkeää: Asenna terä siten, että sen kärjet kaartuvat ruohonleikkurin vaippaa kohti. 7. Kiristä pultti momenttiavaimella 45 Nm:iin. Tärkeää: 45 Nm:iin kiristetty pultti istuu hyvin tiukasti. Pidä terä paikallaan lankunpätkällä ja kiristä pultti voimalla. Pulttia on hyvin vaikea ylikiristää. 6.6 Ruohonleikkurin puhdistaminen VAROITUS! Ruohonleikkuri voi singottaa roskaa ja muuta tavaraa vaipan alta. Käytä suojalaseja. Pysy laitteen ohjausaisan takana. Pidä sivulliset loitolla. pyyhkeellä. Älä käytä puhdistusaineita laitten puhdistuksessa. 6.7 Polttoainesuodattimen puhdistus 1. Anna moottorin käydä kunnes polttoainesäiliö on tyhjä, tai valmistele astia johon voit valuttaa polttoaineen. 2. Suorita kohdassa 6.2 esitetyt toimenpiteet. 3. Irrota polttoaineletku ja polttoainesuodatin polttoainesäiliöstä ja valuta letkussa ja säiliössä mahdollisesti oleva polttoaine erilliseen astiaan. 4. Puhdista suodatin huolella ja tarkista se vaurioiden varalta. 5. Asenna suodatin ja letku paikalleen. 1. Aseta laite tasaiselle, esim. asvaltoidulle pinnalle ja käynnistä moottori. Suihkuta vettä tasaisella paineella oikean takapyörän eteen. Vesi roiskuu terään, joka levittää vettä vaipan alle pesten roskat ja lian pois. Polttoainesuodatin 6.8 Sytytystulpan puhdistus ja tarkistus HUOM: Laite käyttää F7RTC -tyypin sytytystulppaa. 2. Kun veden mukana ei enää valu likaa tai roskaa, sammuta vedentulo ja siirrä ruohonleikkuri kuivaan paikkaan. 3. Anna moottorin käydä muutaman minuutin ajan laitteen kuivattamiseksi. 4. Voit pyyhkiä ei-liikkuvat osat kostealla 1. Sammuta moottori ja odota että kaikki liikkuvat osat ovat pysähtyneet täysin, ja että laite on jäähtynyt. 2. Irrota sytytystulpan johto sytytystulpasta. 3. Irrota sytytystulppa tulppa-avaimella ja tarkista tulpan kunto. Vaihda kulunut, haljennut tai muulla tavoin vaurioitunut tulppa uuteen.

16 4. Mittaa tulpan kärkiväli ja säädä se tarvittaessa. Kärkivälin tulee olla mm. 5. Ruuvaa tulppa paikalleen käsin, ja kiristä sitten 1/4 kierrosta tulppa-avaimella.

17 7. SÄILYTYS Laite on säilytettävä viileässä, kuivassa ja puhtaassa paikassa. Tärkeää: Tarkista että vaijerit ovat taittokohdan ulkopuolella taittaessasi ohjausaisaa. 7.1 Ruohonleikkurin valmistelu säilytykseen VAROITUS! Polttoaineen kaasut ovat räjähdysherkkiä. Älä säilytä laitetta tai polttoainetta avotulen lähellä tai paikassa jossa avotulen tai kipinöiden syntyminen on mahdollista. Anna moottorin jäähtyä ennen säilyttämistä. 1. Hävitä käyttämätön polttoaine asianmukaisella tavalla, viemällä se huoltoasemalle tai ongelmajätettä vastaanottavalle kierrätysasemalle. 2. Anna moottorin käydä kunnes se sammuu polttoaineen loputtua. 3. Tarkista kaikki ruuvit, pultit ja kiinnikkeet ja kiristä ne. 4. Puhdista laite kohdan 6.6 mukaisesti. 7.2 Ohjausaisan taittaminen 1. Avaa ohjausaisan kiinnitysmutterit kunnes ylempi putkirakenne liikkuu vapaasti. 2. Taita ylempi putkirakenne eteenpäin allaolevan kuvan mukaisesti. VAROITUS! Ohjausaisan varomaton taittaminen voi vahingoittaa vaijereita, ja johtaa vaaratilanteeseen. Jos vaijeri vaurioituu, on se korjattava tai vaihdettava huoltoyhtiön toimesta.

18 8. VIANETSINTÄ Ongelma Mahdollinen syy Ratkaisu Moottori ei käynnisty. Polttoaine loppu. Tarkista polttoainesäiliö ja lisää tarvittaessa polttoainetta. Moottori ei pysähdy. Moottoriteho laskenut Runsasta pakokaasua. Rikastinvipu on väärässä asennossa. Rikastimen vaijeri on liian löysä tai liian kireä. Käyttökytkimen vaijeri on liian löysä tai liian kireä. Moottoriöljy lopussa. Ongelma sytytystulpassa. Käyttökytkimen vaijeri on liian kireä. Ruoho on liian korkeaa, tiheää tai kosteaa. Terä tukkeutunut. Tukkeuma leikkuujärjestelmässä tai muussa laitteen osassa. Käännä rikastinvipu oikeaan asentoon käynnistystä varten, kuten kohdassa 5.4 on ohjeistettu. Säädä rikastimen vaijeria. Säädä käyttökytkimen vaijeria. Tarkista moottoriöljy ja vaihda se tai lisää öljyä tarvittaessa. Tarkista sytytystulpan kunto ja kärkiväli. Vaihda tarvittaessa tulppaa. Löysennä vaijeria hieman. Säädä leikkuukorkeutta korkeammaksi ja leikkaa useamman kerran. Anna ruohikon kuivua. Poista tukkeuma. Poista tukkeuma ja puhdista ilmansuodatin, polttoaineen suodatin ja muut kuluvat osat. 9. TEKNISET TIEDOT Malli: Moottori: Pyörimisnopeus (ilman kuormaa): Leikkuukorkeus: Leikkuuala: Polttoainesäiliö: Pyörät: Melutaso: Ruohonkerääjä: Benzin BR460PH 4-tahti, ilmajäähdytetty, 139 cc, 2.5 kw 3000 kierrosta/min mm, 5 askelta 456 mm 4 l 200/150 mm 96 db 50 l
