2 Sisältö Tietoa COMBISAFE :sta 4 13 Oppaan käyttö 4 Tietoa COMBISAFE :sta 5 Palvelut Vuokraus Rakennustoiminnan tukipalvelut Koulutus Turvallisuustarkastukset Asentaminen Esittelykohteita 9 Kaideratkaisut Tietoa kaideratkaisuista 14 S-järjestelmä vai C-järjestelmä Kaiteiden pikaopas 18 Teräsverkkokaide Kaidekehikot Tolpat ja kiinnikkeet - nelikulmaiset Tolpat ja kiinnikkeet - pyöreät Tarvikkeet POWER POST -järjestelmä Vastapainokaidejärjestelmä Verkkokaidejärjestelmä Teräsverkkokaidejärjestelmä 26 Yleiskatsaus Tuotetiedot Teräsverkkokaide portaisiin Tolpat ja kiinnikkeet - nelikulmaiset Tolpat ja kiinnikkeet - pyöreät Tarvikkeet Kaidekehikko 31 Yleiskatsaus Tuotetiedot POWER POST Pysäytysjärjestelmät 54 Yleiskatsaus Tuotetiedot Vastapainokaidejärjestelmä 59 Yleiskatsaus Tuotetiedot Verkkokaidejärjestelmä 62 Yleiskatsaus Tuotetiedot

3 Putoamissuojaus Yleiskatsaus putoamissuojausratkaisuihin 66 Putoamissuojauksen pikaopas 69 SkyReach-turvaorsi Lastausjärjestelmä MkII Turvaverkot Turvaverkon kiinnikkeet Turvaverkkojen tarvikkeet Suojaverkot Henkilökohtaiset putoamissuojaimet SCAFFSTEP TM SkyReach-turvaorsi 73 Yleiskatsaus Tuotetiedot Lastausjärjestelmä MkII 77 Yleiskatsaus Tuotetiedot Turvaverkot 81 Yleiskatsaus Tuotetiedot Kiinnikkeiden tuotetiedot Suojaverkot 88 Yleiskatsaus ja tuotetiedot Tarvikkeet Henkilökohtaiset putoamissuojaimet 90 Kiinnityspiste Turvavaljaat Kelautuvat tarraimet Iskuja vaimentavat turvaköydet Pelastuspakkaus SCAFFSTEP 95 SCAFFSTEP Yleiskatsaus ja tuotetiedot Kulkujärjestelmät Kulkujärjestelmien yleiskatsaus 96 Väliaikaisten kulkujärjestelmien pikaopas 99 Työmaaportaat UNIVERSAL STAIR Seinäkonsoli Aukkojen ja kuilujen suojaratkaisut Työmaaportaat 102 Yleiskatsaus Tuotetiedot UNIVERSAL STAIR 106 Yleiskatsaus Tuotetiedot Seinäkonsoli 108 Yleiskatsaus Tuotetiedot Aukkojen ja kuilujen suojaratkaisut 114 Tuotetiedot Väliaikainen UBIX -sääsuojajärjestelmä Yleiskatsaus väliaikaisiin sääsuojajärjestelmiin 116 Väliaikaisen sääsuojajärjestelmän pikaopas 118 Palkit Tuet Kiskot Katteet Tarvikkeet UBIX -vetotankojärjestelmä UBIX RUNWAY -JÄRJESTELMÄ Väliaikainen UBIX -sääsuoja 123 Yleiskatsaus Tuotetiedot Palkit Tuet Kiskot Katteet Tarvikkeet UBIX -vetotankojärjestelmä 136 Yleiskatsaus Tuotetiedot UBIX RUNWAY -järjestelmä 138 Yleiskatsaus Tuotetiedot Numerohakemisto 142 Aakkosellinen hakemisto 145 Sisältö 3

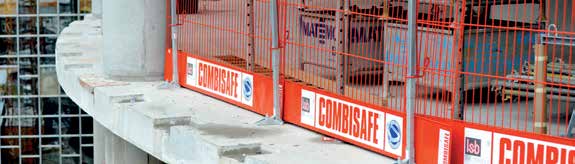

4 NÄIN KÄYTÄT TÄTÄ OPASTA Tuoteluettelomme avulla löydät helposti tietoa tuotteistamme ja saat neuvoja turvalliseen työskentelyyn koko rakennusprojektin ajan. Sisältö ja järjestys Tuoteluettelossa on käytetty tuoteluokkakohtaisia värikoodeja tuotteiden tunnistamisen ja tilausten helpottamiseksi. Lisäksi mukana on Palvelut Kaideratkaisut Putoamissuojaus pikaoppaita. Pikaoppaat tarjoavat nopean yleiskatsauksen tietyn luokan tuotteisiin sekä tiedot tuotenumeroista ja sivunumeroista lisätietoja varten. Kulkujärjestelmät Väliaikainen UBIX -sääsuoja Palvelut Kaideratkaisut Putoamissuojaus Kulkujärjestelmät Väliaikaiset sääsuojat KATSO TUOTEVIDEOITA/-ANIMAATIOITA! Kun tuotteen yhteydessä on tämä logo, tuotteesta on saatavilla video tai animaatio. Siirry Combisafen YouTube-kanavalle CombisafeSafety ja valitse haluamasi video tai animaatio. Ne ovat saatavilla myös Combisafen verkkosivustolla. 4

5 TIETOA MEISTÄ COMBISAFEN TARINA COMBISAFE on perustettu Ruotsissa vuonna Siitä lähtien yrityksen nimi on yhdistetty innovatiivisiin putoamissuojausratkaisuihin. Nykyään COMBISAFE on osa Honeywelliä, ja sen tuotteet ja järjestelmät ovat edelleen ahkerassa käytössä projekteissa ympäri maailmaa. Ne tarjoavat luokkansa parhaita turvaratkaisuja merkittävissä rakennusprojekteissa, kuten Lontoon The Shard, Tukholman Victoria Tower ja Abu Dhabin Ferrari World. Turvallisuuden asiantuntija Tuotteet on suunniteltu helppokäyttöisiksi ja kustannustehokkaiksi samalla, kun ne täyttävät tiukimmatkin turvamääräykset. Tuotevalikoimaamme kuuluvat kaideratkaisut ja suojausratkaisut, kuten teräsverkkokaiteet ja turvaverkot, turvalliset kulkuratkaisut, kuten työmaaporrasjärjestelmät ja väliaikaiset UBIX -sääsuojat. Monet järjestelmistä olivat ensiesittelynsä aikoihin uusia, innovatiivisia ja uraauurtavia ratkaisuja, joista on ajan myötä muodostunut maailmanlaajuisia standardeja turvallisuudelle ja suojaukselle. Näin käytät tätä opasta 5

6 PALVELUT VUOKRATTAVAT TUOTTEET VUOKRAUS Suomessa Combisafen turvaratkaisuja vuokraavat rakennuskonevuokraamot. Tarkista saatavuus lähimmältä vuokraamoltasi. Esimerkkejä vuokrattavista tuotteista*: Teräsverkkokaide suosituin putoamissuojausratkaisumme. Se on vahva, kestävä, säädettävä ja helppo asentaa katso sivu 27 POWER POST Turvallinen ja kestävä ratkaisu täyskorkeaan suojaukseen. Katso sivu 54 Kaidekehikot Kevyet ja kestävät kehikot on nopea ja helppo asentaa ja ne mahdollistavat työskentelyn kaiteen läpi asennettaessa julkisivukiinnikkeitä katso sivu 29 Verkkokaidejärjestelmä Suojaverkolla varustettu joustava putoamissuojausratkaisu kaikkiin kattotyökohteisiin katso sivu 62 Vastapainokaidejärjestelmä Vapaasti seisova putoamissuojausjärjestelmä tasakattojen rakennus- ja saneerausprojekteihin katso sivu 59 Turvaverkko Putoamissuojajärjestelmämme pysäyttää putoavat ihmiset, esineet ja roskat katso sivu 81 Työmaaportaat Saatavana kuusi eri pituutta. Galvanoidusta teräksestä valmistetut portaat ovat helppo ja tehokas väliaikainen kulkuratkaisu katso sivu 102 Seinäkonsoli Moduulirakenteinen, kevyt ja nopeasti asennettava työtasojärjestelmä, jota voidaan käyttää rajoittamatta alapuolella olevaa aluetta katso sivu 108 SkyReach-turvaorsi Estää korkealta putoamisen kansilaudoituksen yhteydessä katso sivu 73 Combisafen lastausjärjestelmä Täydellinen ratkaisu materiaalien turvalliseen lastaamiseen ja purkamiseen kuorma-auton lavalta työmaalla katso sivu 77 * Varastotasot voivat vaihdella markkinoittain, joten kun teet tarjouspyyntöä, tarkista varastotilanne paikalliselta myyntiedustajaltasi. 6

7 PALVELUT COMBISAFE tarjoaa monipuolisia palveluja, jotka auttavat asiakkaitamme hallitsemaan työmaan turvallisuustarpeita kansallisten ja kansainvälisten rakennusteollisuuden määräysten mukaisesti. Rakennustoiminnan tukipalvelut Alan johtavat turvaratkaisut ovat asia sinällään, mutta me myös ymmärrämme asiakkaidemme vaativan turvaratkaisujen tuotetoimittajaltaan paljon enemmän. Erikoistuneet rakennus- ja suunnittelupalvelumme takaavat, että järjestelmämme vastaavat tarkasti asiakkaidemme tarpeita. Toimitamme täydelliset piirustukset, suunnittelun toteutuksen ja räätälöidyt järjestelmät ongelmiin, jotka edellyttävät yksilöllisiä ratkaisuja. Koulutus Yksityiskohtainen koulutus turvajärjestelmiemme kokoamisesta ja käytöstä on erittäin tärkeää. Toteutamme koulutuksia, joissa yhdistämme teoreettisia ja käytännön harjoituksia sekä tutustumme nykyisiin standardeihin ja rakennustyömaiden yleisiin riskitilanteisiin. Koulutus järjestetään työmaalla tai koulutuskeskuksessamme, jossa on ainutlaatuinen harjoitteluympäristö. Se mahdollistaa tutustumisen korkealla työskentelyyn liittyviin järjestelmiin ja tekniikoihin hallitussa ja säältä suojatussa tilassa. 7

8 PALVELUT Turvallisuustarkastukset Työmailla tehtävät turvatarkastukset takaavat, että järjestelmämme on asennettu oikein ja että ne tarjoavat parasta mahdollista suojaa. Tarkastuksia tekevät valtuutetut turvallisuusasiantuntijamme, jotka neuvovat ja tukevat asiakkaitamme käyttämään turvajärjestelmiä mahdollisimman tehokkaasti. Asentaminen Vaikka käytössä olisi parhaat järjestelmät, puutteellinen asentaminen saattaa vaarantaa työmaan turvallisuuden ja joissakin tapauksissa jopa suurentaa riskejä. Haluamme varmistua siitä, että COMBISAFEn järjestelmät on asennettu oikein, joten olemme luoneet hyväksyttyjen asentajien verkoston, jonka jäsenillä on standardejamme vastaava pätevyys ja asiantuntemus. Valitsemalla jonkun näistä luotetuista yhteistyökumppaneistamme voit olla varma, että saat parhaan mahdollisen hyödyn COMBISAFEn putoamissuojaus- ja kaidejärjestelmistä. 8 Palvelut

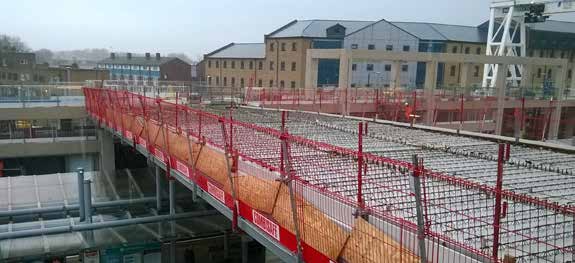

9 ESITTELYKOHTEITA ESITTELYKOHDE Projekti: Crossrail Custom House -asema Urakoitsija: Laing O Rourke Tuotteet: Seinäkonsoli ja teräsverkkokaide Katso sivu(t): 27 & 108 Yleiskatsaus: Putoamissuojausratkaisu suojasi työntekijöitä 35 metriä pitkän kulkutien rakentamisen aikana Lontoon uudella Crossrail Custom House -asemalla, jonka rakentamisesta vastasi kansainvälinen rakennusyhtiö Laing O Rourke. Projekti oli suuri haaste, sillä työntekijöiden oli työskenneltävä suoraan toiminnassa olevan, sähköistetyn rautatien yläpuolella ja Canary Warf -asemaa palvelevien sähkökaapeleiden alapuolella. Perinteisiä ratkaisuja ei voitu käyttää, joten rakenteet päätettiin koota työmaan ulkopuolella neljässä osassa, jotka sitten nostettaisiin paikoilleen yhdessä päivässä. Seinäkonsoli oli täydellinen ratkaisu, jonka avulla ratkaisimme monia turvallisuuteen ja ympäristöön liittyviä ongelmia, Laing O Rourke Infrastructure Southin Custom House -projektin pääsuunnittelija James Redman kertoi. Se tarjosi vakaan ja turvallisen työskentely-ympäristön ja takasi lisäksi Crossrail-hankkeen rakennusja turvallisuustarkastajille pääsyn rakennustyömaalle koko projektin ajan. James Redman, Laing O Rourke Infrastructure Southin pääsuunnittelija Esittelykohteita 9

10 ESITTELYKOHTEITA ESITTELYKOHDE Lähde Alwin de Bondt, Volker Infradesign Projekti: Holland Bridge Urakoitsija: VolkerWessels Tuotteet: Teräsverkkokaide, säädettävä kaidetolppa ja päätykiinnike Katso sivu(t): 27, 32 & 38 Yleiskatsaus: Hollannin suurimpaan infrastruktuuriprojektiin kuuluu toisen sillan rakentaminen IJmeerin kanavan ylitse A6-moottoritiellä. Näin tie levenee molempiin suuntiin nelikaistaiseksi. Projektissa putoamissuojaukseen päätettiin käyttää teräsverkkokaiteita. 300 metriä pitkän sillan rakentamisen yhteydessä VolkerWessels asensi myös 700 juoksumetriä teräsverkkokaiteita sillan kummallekin reunalle betonija teräsrakenteisiin käyttäen apuna säädettäviä kaidetolppia ja päätykiinnikkeitä. Olemme käyttäneet COMBISAFEn tuotteita monissa projekteissamme. Heidän tuotteensa ovat helppokäyttöisiä ja monipuolisia, ja ne täyttävät aina tiukat turvallisuusvaatimuksemme. Niels Kranenburg, rakennesuunnittelija, VolkerWessels 10

11 ESITTELYKOHTEITA ESITTELYKOHDE Projekti: KPMG:n pääkonttori, Helsinki - Suomi Pääurakoitsija: Lemminkäinen Tuotteet: Turvaverkko, teräsverkkokaide, säädettävä kaidetolppa ja päätykiinnike Katso sivu(t): 27, 32, 38 & 81 Yhteenveto: Helsingin päärautatieaseman viereen on rakenteilla KPMG:n uusi pääkonttori. Rakennusprojektissa käytettiin putoamissuojaukseen teräsverkkokaiteita ja turvaverkkoja työntekijöiden, ohikulkijoiden ja junien suojaamiseksi. Laattoihin ei voitu tehdä reikiä, joten oli kehitettävä räätälöity ratkaisu turvaverkon asentamiseen. Combisafen kehittämän ratkaisun ansiosta kaikki 28 turvaverkkoa voitiin nostaa paikoilleen nosturilla ja asentaa yhdessä päivässä. Jalankulkijoiden suojaamisen lisäksi toinen syy turvatoimiin olivat junanvaunujen ja voimalinjojen läheisyys. Oli erittäin tärkeää, ettei junanvaunujen päälle putoaisi roskia ja etteivät putoavat esineet saisi voimalinjoja irtoamaan ja johtamaan sähköä maassa oleskeleviin ihmisiin. Riskianalyysin mukaisesti turvaverkot nostettiin ylempiin kerroksiin holvivalujen edetessä, jotta verkot olisivat mahdollisimman korkealla ottamassa kiinni putoavia roskia. Mikko Kuusisto, työmaapäällikkö, Lemminkäinen. Esittelykohteita 11

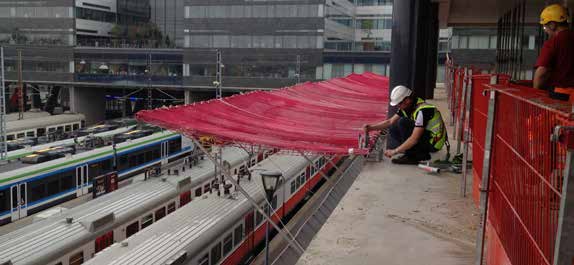

12 ESITTELYKOHTEITA ESITTELYKOHDE Projekti: Eagle House, Lontoo, Yhdistynyt kuningaskunta Urakoitsija: Mount Anvil Tuotteet: POWER POST, pysäytysverkko ja koulutus Katso sivu(t): 55 & 56 Yleiskatsaus: Eagle Housen 160 miljoonan punnan rakennusprojekti oli Yhdistyneen kuningaskunnan ensimmäinen projekti, jossa COMBISAFEn POWER POST yhdistettiin pystysuuntaisiin verkkoihin. Turvallisuuden takaamiseksi kahden vuoden rakennushankkeen aikana Mount Anvil kääntyi COMBISAFEn käytännön kokemuksen ja tuoteosaamisen puoleen. Tärkeitä vaatimuksia olivat irrallisen materiaalin pitäminen rakennuksen sisäpuolella, nopea asennus sekä helppo pääsy julkisivun kiinnikkeisiin. COMBISAFE toimitti projektiin 252 POWER POST -tolppaa ja 234 pystysuuntaista verkkoa. Verkot toimitettiin sinisinä Mount Anvilin brändin mukaisesti. Mount Anvil haluaa aina olla työterveyden ja -turvallisuuden kärkijoukossa, Mount Anvilin vanhempi työmaapäällikkö Brett Fennell totesi. COMBISAFE tunnetaan monipuolisesta tuotevalikoimastaan, ja hetken tutkimisen jälkeen löysimme heidän pysäytysjärjestelmänsä. Se on monipuolinen, helppokäyttöinen eikä siinä ole korkealla työskentelyn vaatimuksia. Ennen kaikkea se on turvallinen. Brett Fennell, vanhempi työmaapäällikkö Mount Anvil. 12

13 ESITTELYKOHTEITA ESITTELYKOHDE Projekti: Operatie Fourier Urakoitsija: HEIJMANS Utiliteit Tuotteet: Vastapainokaidejärjestelmä, teräsverkkokaide ja teräsverkkokaide portaisiin Katso sivu(t): 27, 29 & 59 Yleiskatsaus: Pääurakoitsija halusi Alankomaiden Soesterbergiin rakennettavaan, 90 miljoonaa euroa maksavaan kansallisen sotamuseon rakennusprojektiin luotettavan, monikäyttöisen ja tasakatolle sopivan putoamissuojausjärjestelmän. HEIJMANS vuokrasi 500 metriä COMBISAFEn vastapainojärjestelmiä asennettaviksi katolle, kiinnitti lattiaan teräsverkkokaiteet ja asensi portaiden suojaksi portaiden teräsverkkokaiteet. Valitsimme COMBISAFEjärjestelmän sen luotettavuuden, monikäyttöisyyden, ammattimaisen ilmeen ja muissa projekteissa saamiemme myönteisten kokemusten vuoksi. Vastapainojärjestelmä osoittautui erinomaiseksi valinnaksi tasakatolle, etenkin järjestelmän asennusmenetelmän ansiosta. Nick Vijgen, suunnitteluinsinööri, HEIJMANS Esittelykohteita 13

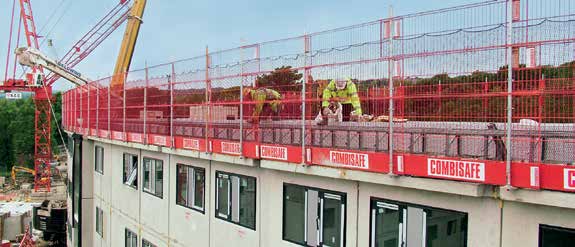

14 SAUMATONTA PUTOAMISSUOJAUSTA Tuotevalikoimaamme kuuluu laaja valikoima järjestelmiä, jotka vastaavat useimpien rakennustyömaiden haasteisiin. Alansa huippua edustaa teräsverkkokaide, jota täydentävät innovatiiviset ratkaisumme, kuten verkkokaidekehikko, vastapainokaidejärjestelmä ja verkkokaidejärjestelmä. Tuotevalikoimaamme täydentävät lukuisat eri kiinnikkeet, kiinnitysosat, tolpat ja muut tarvikkeet, joiden ansiosta tuotteitamme voi käyttää hyvin laaja-alaisesti. Turvallisuutta lisää COMBISAFEN tuotteiden kokoaminen maassa, jolloin ne voidaan yhdistää rakennuksen elementteihin ennen niiden nostamista paikoilleen. TERÄSVERKKOKAIDEJÄRJESTELMÄ Käytetyin järjestelmämme on teräsverkkokaide innovatiivinen ja erittäin helposti mukautettava väliaikainen putoamissuoja, jota käytetään ympäri maailman. Teräsverkkokaide on kehitetty vaihtoehtoiseksi turvajärjestelmäksi haastavimpiin ympäristöihin. Siinä yhdistyvät monet edut, kuten lujuus, kestävyys, nopea asennus ja mukautuvuus. Kaide on kevyt kantaa ja helppo siirrellä, mikä helpottaa kuljetusta ja käsittelyä työmaalla. Teräsverkkokaide soveltuu niin teräs- ja betonirunkoihin kuin valubetoniin ja puurunkoihinkin mukaan lukien yhdyskunta- ja infrastruktuurirakentaminen. 14

15 S-JÄRJESTELMÄ JA C-JÄRJESTELMÄ COMBISAFE toimii useilla markkina-alueilla ympäri maailmaa, joten se tietää myös miten tärkeää on kehittää tolppia ja kiinnikkeitä, jotka sopivat yhteen olemassa olevien järjestelmien kanssa. Teräsverkkokaiteen S-järjestelmän nelikulmaiset tolpat ja kiinnikkeet on kehitetty tukemaan vastaavia järjestelmiä esimerkiksi Saksassa ja Pohjoismaissa. C-järjestelmän pyöreät järjestelmät pyöreine tolppineen ja kiinnikkeineen on puolestaan kehitetty esimerkiksi Ison-Britannian ja Alankomaiden markkinoille. Jos olet epävarma juuri sinulle sopivasta järjestelmästä, ota yhteyttä tuoteasiantuntijaamme. TERÄSVERKKOKAIDE PORTAISIIN Putoamissuojauksessa portaikot ovat aina olleet merkittävä turvallisuushaaste. Aikaisemmin jo perusturvallisuuden takaaminen on edellyttänyt kaideputkien ja puukaiteiden improvisoitua käyttöä, mikä jo itsessään aiheutti selkeitä turvallisuuspuutteita. Teräsverkkokaiteen porrasratkaisu tukeutuu luotettavaan teräsverkkokaidejärjestelmään ja tarjoaa näin ollen erinomaisen putoamissuojausratkaisun yhdessä teräsverkkokaiteilla suojattujen tasojen kanssa. KAIDEKEHIKKO Kaidekehikot tarjoavat yksinkertaisemman, vahvemman ja järjestelmäpohjaisen vaihtoehdon perinteisille suojakaiteille ja jalkalistoille. Perinteisten vaihtoehtojen huonoja puolia ovat osien runsas määrä sekä puumateriaalin vaihtaminen ja hävittäminen töiden välillä. Kaidekehikoita voi puolestaan käyttää uudelleen, ne on helpompi asentaa ja ne täyttävät standardin SFS-EN luokan A vaatimukset. Kaidejärjestelmät 15

16 POWER POST -JÄRJESTELMÄ POWER POST on täyskorkea pysäytysjärjestelmä, jonka ansiosta putoamissuojaus voidaan asentaa lattiasta kattoon ilman mekaanisia kiinnikkeitä. Säätövaraa on 2,7 metristä 4,2 metriin saakka (käytettäessä jatketta), ja kitkaan perustuva asennus tuottaa 7,0 kn:n puristusvoiman. Järjestelmä täyttää standardin SFS-EN luokan A vaatimukset, ja sen asennus ja säätäminen on helppoa. Teleskooppitolppaa voidaan käyttää joko yksitasoisen teräsverkkokaiteen kanssa tai täyskorkeaan suojaukseen kaiteiden tai verkkojen kanssa. VASTAPAINOKAIDEJÄRJESTELMÄ Vastapainokaidejärjestelmä ja sen innovatiiviset työntökärryt tarjoavat vapaasti seisovan ratkaisun tasakattojen rakennusja saneerausprojekteihin. Järjestelmä on valmistettu galvanoidusta teräksestä ja painot puolestaan kierrätetystä kumista, mikä takaa parhaan mahdollisen kestävyyden. Järjestelmä tarjoaa suojausta standardin SFS-EN luokan A mukaan sekä lisäksi helpon kulun työstettävälle pinnalle. VERKKOKAIDEJÄRJESTELMÄ Verkkokaidejärjestelmä tarjoaa joustavan reunasuojausratkaisun kaikkiin kattotyökohteisiin. Kun se yhdistetään sisäiseen turvaverkotukseen, saadaan suojattu tila, jonka sisällä kattoasentaja voi tehdä työtään täysin suojassa. Järjestelmä seuraa kattojen mutkia ja sopeutuu lähes kaikkiin kuviteltavissa oleviin kattojen muotoihin, kuten kaareviin katoksiin, syviin kouruihin, pitkiin räystäsylityksiin sekä katon sisäpuolisiin ja reunalla oleviin kouruihin. 16

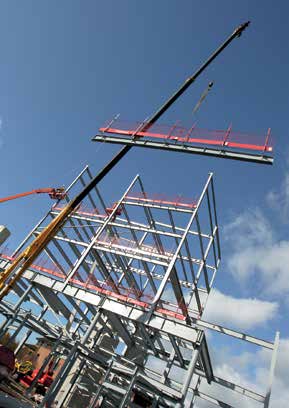

17 Sisältö Kaideratkaisut Pikaopas 18 Teräsverkkokaiteet 18 Kaidekehikot 18 Tolpat ja kiinnikkeet - nelikulmainen S-järjestelmä Tolpat ja kiinnikkeet - pyöreä C-järjestelmä Tarvikkeet 23 POWER POST -pysäytysjärjestelmä 24 Vastapainokaidejärjestelmä 25 Verkkokaidejärjestelmä 25 Teräsverkkokaidejärjestelmän yleiskatsaus 26 Tuotetiedot 28 Portaiden teräsverkkokaiteen yleiskatsaus 29 Tuotetiedot 29 Kaidekehikon yleiskatsaus 30 Tuotetiedot 31 Tolpat ja kiinnikkeet Nelikulmainen järjestelmä 32 Tuotetiedot Tolpat ja kiinnikkeet Pyöreä järjestelmä 43 Tuotetiedot Tarvikkeet 51 POWER POST -järjestelmän yleiskatsaus 54 Tuotetiedot 55 Vastapainojärjestelmän yleiskatsaus 59 Tuotetiedot 60 Verkkokaidejärjestelmän yleiskatsaus 62 Tuotetiedot 63 Kaidejärjestelmät 17

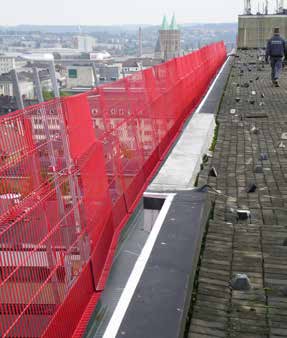

18 PIKAOPAS KAITEET COMBISAFEN putoamissuojakaiteet muodostavat täydellisen suojausratkaisun korkealla työskentelyyn. Kaiteet sekä niiden tolpat ja kiinnikkeet voidaan muokata asiakkaan tarpeiden mukaan kaikenlaisiin rakennusprojekteihin. TERÄSVERKKOKAITEET Käytetyin järjestelmämme on teräsverkkokaide innovatiivinen ja erittäin helposti mukautettava väliaikainen putoamissuoja, jota käytetään ympäri maailman. Standardi SFS-EN13374, luokat A, B ja C. Teräsverkkokaide Teräsverkkokaiteen korotus Roskaverkko Teräsverkkokaiteen palkki Sivu /3204 /3025 Sivu /3218 Sivu /3214 Sivu /3294 KAIDEKEHIKOT Yksinkertaisempi, fiksumpi ja vahvempi vaihtoehto perinteisille puisille tai putkimaisille suojakaiteille ja jalkalistoille. Standardi SFS-EN13374, luokka A. (Ei varastossa Isossa- Britanniassa. Suunniteltu S-järjestelmän tolppia varten) Välijohteellinen kaidekehikko Välijohteellinen kaidekehikko 1,3 m Verkkokaidekehikko Verkkokaidekehikko 1,3 m Sivu Sivu Sivu Sivu

19 PIKAOPAS Tolpat ja kiinnikkeet - (nelikulmainen) S-järjestelmä COMBISAFE toimii useilla markkina-alueilla ympäri maailmaa, joten se tietää myös miten tärkeää on kehittää tolppia ja kiinnikkeitä, jotka sopivat yhteen olemassa olevien järjestelmien kanssa. Nelikulmainen S-teräsverkkokaidejärjestelmä tolppineen ja kiinnikkeineen on kehitetty erityisesti Saksan ja Pohjoismaiden markkinoille. Kaidetolppa Flexi-kaidetolppa Säädettävä kaidetolppa Kaidetolpan jatke Sivu /2000 Sivu Sivu Sivu /1245 Jatkopidike Teräsverkkokaiteen pidike Jalkalistan pidike Porraskiinnike Sivu Sivu Sivu Sivu Porraskiinnike Porraskulma Pielikiinnike Säädettävä kiinnike Sivu Sivu Sivu Sivu Julkisivun haka Muoviholkki 2,3 m / 260 mm / tulppa Kuorilaatan kiinnike Kuorilaatan kiinnike MkIII Sivu Sivu /10730/1265 Sivu Sivu Kaidejärjestelmät 19

20 PIKAOPAS Kuorilaatan reunakiinnike MkII Hitsattava kiinnike Sillan reunakiinnike Sillan kiinnike Sivu Sivu Sivu Sivu Monitoimijalka Monitoimijalan valusuoja Palkinpäätykiinnike 60 mm/40 mm Etukiinnike Sivu Sivu Sivu /1411 Sivu Päätykiinnike Monitoimipidikkeen sovitin 30º Monitoimipidike Monitoimipidikkeen jatke Sivu Sivu Sivu Sivu Teräspalkkipidike Pystypidike Teräspidike Parvekekiinnike Sivu Sivu Sivu Sivu Säädettävä räystäskiinnike Säädettävä räystäskiinnike, jatkomalli Kulmakiinnike Säädettävä kulmakiinnike Sivu Sivu Sivu Sivu

21 PIKAOPAS Peltikattokiinnike Levyn kynteen kiinnike Säädettävä takatuki Teleskooppituki Sivu Sivu Sivu Sivu /51/52 Päätykiinnike Maatuki Sivu Sivu TOLPAT JA KIINNIKKEET - (pyöreä) C-järjestelmä C-järjestelmä pyöreine tolppineen ja kiinnikkeineen on kehitetty esimerkiksi Ison-Britannian ja Alankomaiden markkinoille. Kaidetolppa Säädettävä kaidetolppa Teräsverkkokaiteen pidike Jalkalistan pidike Sivu /45/50 Sivu /46/51 Sivu Sivu Porraskiinnike Säädettävä kiinnike MkII Muoviholkki 2,3 m / 260 mm / tulppa Kuorilaatan kiinnike Sivu Sivu Sivu / 10731/1265 Sivu Kaidejärjestelmät 21

22 PIKAOPAS Kuorilaatan kiinnike MkIII Kuorilaatan reunakiinnike MkII Betoniraudan kiinnike Hitsattava kiinnike Sivu Sivu Sivu Sivu Sillan kaidelevy/kiinnike Monitoimijalka Monitoimijalan valusuoja Palkinpäätykiinnike 60 mm/40 mm Sivu /4213 Sivu Sivu Sivu /4411 Alumiinipalkki- kiinnike Laatan päätykiinnike Monitoimipidike Monitoimipidikkeen sovitin 30º Sivu Sivu Sivu Sivu Teräspalkkipidike Tolppakiinnike, 90 Pystypidike Parvekekiinnike Sivu Sivu Sivu Sivu Kulmakiinnike Maatuki Sivu Sivu

23 PIKAOPAS TARVIKKEET COMBISAFE on kehittänyt laajan valikoiman varusteita, joita käyttämällä teräsverkkokaidejärjestelmä mukautuu kaikkiin tilanteisiin monipuolisesti. Teräsverkkokaiteen kiinnike Teräsverkkokaidejärjestelmä Teräsverkkokaiteen sarana Peittolevy Sivu Sivu Sivu Sivu Combihihna Jatkoliitin Teräsverkkokehikko Teräsverkkokaiteen teline Sivu Sivu Sivu Sivu Kaidekehikkolaatikko Multibox Sivu /9561 Sivu /41/42 Kaidejärjestelmät 23

24 PIKAOPAS POWER POST -JÄRJESTELMÄ Sertifioitu kitkaan perustuva tolppa tarjoaa markkinoiden parasta turvallisuutta, kestävyyttä ja monipuolisuutta. Soveltuu betonirakentamiseen, mutta voidaan käyttää myös teräsrunkoisessa rakennuksessa hitsatun kiinnikkeen ja muoviholkin kanssa. POWER POST POWER POST -jatke POWER POST -tolppa, teräsverkkokaiteen yläpidike POWER POST -tolppa, teräsverkkokaiteen alapidike Sivu Sivu Sivu Sivu Kattopidike Pysäytysverkko (20 mm x 20 mm) Verkon putkipidike ja kattopidike Korotuspidikkeen kattokiinnike Sivu Sivu Sivu Sivu Korotuspidikkeen liitin Verkon putkipidikkeen liitin Koukku POWER POST -kiinnike Sivu Sivu Sivu Sivu POWER POST -jalka E-pidike 55/12 Vatupassi Sivu Sivu Sivu

25 PIKAOPAS VASTAPAINOKAIDEJÄRJESTELMÄ Innovatiivinen irrallinen putoamissuojausratkaisu tasakatoille ja peruskorjauskohteisiin. Mahdollistaa vapaan kulun työskentelyalueella. Helppo ja nopea asentaa ilman raskaita nostoja. Vastapainosarja Tukivarsi Keskikappale Johde 1,57 m & 3,07 m Sivu Sivu Sivu Sivu Tukiosa Tukijalka Työntökärryt Jalkalista Sivu Sivu Sivu Sivu Kuormituksen jakolevy Sivu VERKKOKAIDEJÄRJESTELMÄ Joustava putoamissuojausratkaisu kattorakentamiseen. Verkkokaide Verkkokaidejärjestelmän kiinnikkeet Verkkokaidejärjestelmän osat Sivu /85/90 Sivu 64 Sivu 65 Kaidejärjestelmät 25

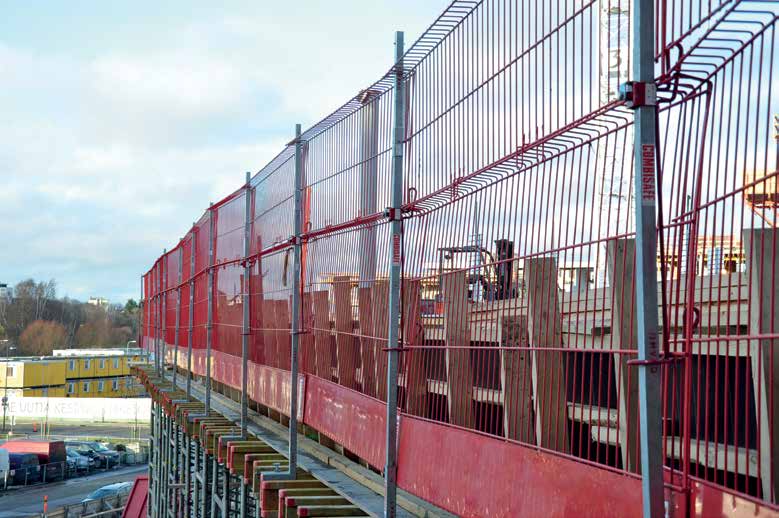

26 TERÄSVERKKOKAIDEJÄRJESTELMÄ VAHVEMPI, KESTÄVÄMPI, KEVYEMPI, HELPOMPI ASENTAA Riippumatta siitä, mikä on asemasi rakennusalalla, järjestelmäksi kehitetyn putoamissuojauksen edut ovat merkittävät. COMBISAFEN teräsverkkokaidejärjestelmä mukautuu erilaisiin putoamissuojausratkaisuihin rakennusprojektin eri vaiheissa, ja se täyttää standardin SFS-EN 13374, luokkien A, B ja C vaatimukset ja on ollut putoamissuojauksen edellä kävijä jo kahdenkymmenen vuoden ajan. Teräsverkkokaide on kehitetty vaihtoehtoiseksi turvajärjestelmäksi haastavimpiin ympäristöihin. Siinä yhdistyvät monet edut, kuten lujuus, kestävyys, nopea asennus ja mukautuvuus. Kaide on kevyt kantaa ja helppo siirrellä, mikä helpottaa kuljetusta ja käsittelyä työmaalla. Suljettu jalkalista Jalkalista peittää kaiteen alareunan, joten roskia ei pääse tippumaan, kun asennus tehdään työpinnan ulkopuolelle. Vahvistetut reunat Teräsverkkokaiteessa on vahvistetut lattareunat, joiden ansiosta ne ovat erittäin tukevat. Tämä estää vauriot käsittelyn ja kuljetuksen aikana. 26

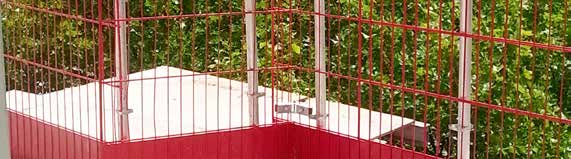

27 TERÄSVERKKOKAIDEJÄRJESTELMÄ Ominaisuudet ja hyödyt Suojakaide, jalkalista ja roskaverkko yhdessä tuotteessa. Teräsverkkosuojaus, joka vaimentaa iskut. Suljettu ja käännetty jalkalista estää roskien putoamisen. Käännetty yläreuna, jossa ei ole teräviä reunoja. Vahvistetut sivupalkit lisäävät rakenteen kestävyyttä. Kevyt, monipuolinen järjestelmä, joka on nopea pystyttää. Painaa alle 20 kg. Korkeuden säätäminen ei edellytä purkamista. Leveydet 2,6 ja 1,7 metriä (vain Pohjoismaat) ja 1,3 metriä. Saatavissa neliskulmaisilla ja pyöreillä tolpilla, joten teräsverkkokaidejärjestelmän tolpat ja kiinnikkeet ovat yhteensopivia useimpien rakenteiden kanssa. Laaja valikoima kiinnikkeitä kaikkiin eri rakennuskäyttökohteisiin. Automatisoitu valmistusprosessi takaa parhaan mahdollisen lujuuden. Suunniteltu ja valmistettu standardin SFS EN luokkien A, B ja C mukaisesti. Teräsverkkokaidejärjestelmä 27

28 TERÄSVERKKOKAIDEJÄRJESTELMÄ 3203/3204/3205 Teräsverkkokaide Kevyt ja monikäyttöinen kaide, jonka vahva verkko suojaa ja vaimentaa iskuja. Jokainen hitsausliitos kestää 500 kg:n törmäysvoiman. Suljettu rakenne pitää roskat paremmin kurissa ja vahvistetut reunat estävät vahingoittumista. Suojakaide, jalkalista ja roskaverkko yhdessä tuotteessa / Koko x mm / Paino 19,4 kg 3204 / Koko x mm / Paino 10,5 kg 3205 / Koko x mm / Paino 12,5 kg Jauhemaalattu Standardi: SFS-EN 13374, luokat A, B, C 3217/3218 Teräsverkkokaiteen korotus Käytetään yhdessä teräsverkkokaiteen (tuotenro 3203/3204) kanssa antamaan kaiteelle lisäkorkeutta / Koko x 575 mm / Paino 9,3 kg 3218 / Koko x 575 mm / Paino 5,0 kg Jauhemaalattu Mallisuojattu Standardi: SFS-EN 13374, luokat A, B 3213/3214 Roskaverkko Sama perusrakenne kuin teräsverkkokaiteessa (tuotenro 3203/3204) mutta ilman jalkalistaa. Käytetään yhdessä teräsverkkokaiteen (tuotenro 3203/3204) kanssa antamaan kaiteelle lisäkorkeutta / Koko x mm / Paino 16,9 kg 3214 / Koko x mm / Paino 9,3 kg Jauhemaalattu Standardi: SFS-EN 13374, luokat A, B 3293/3294 Teräsverkkokaiteen palkki Suunniteltu siten, että se mahdollistaa työskentelyn reunalla ilman henkilökohtaisia suojaimia, kun teräsverkkokaide on poistettu. Teräsverkkokaiteen palkkia käytetään yhdessä teräsverkkokaiteen pidikkeen (3292) kanssa korotuksissa tai pienessä osassa putoamissuojausta. Yhdistä siihen jatkoliitin (sivu 52) ja jousipidike (sivu 135) / Pituus mm / Paino 10,53 kg 3294 / Pituus mm / Paino 5,5 kg Alumiinipalkki- 28

29 TERÄSVERKKOKAIDE PORTAISIIN HELPPO JA MONIPUOLINEN PUTOAMISSUOJAUS PORTAISIIN Rakennusvaiheen aikaisten portaikkojen reunojen suojaus on ollut aikaisemmin monimutkaista ja kallista. Portaikko-, tasanne- ja kulmarakenteiden vaihtelevuus edellytti usein kaideputkien katkaisua, johti teräviin reunoihin ja tapauskohtaisiin suojaratkaisuihin. Teräsverkkokaide portaisiin on suunniteltu varta vasten ratkaisemaan tämäntyyppiset ongelmat tarjoten järjestelmällisen kokoonpanon, joka voidaan toteuttaa erillisenä tai integroida teräsverkkokaidejärjestelmän kanssa. Ominaisuudet ja hyödyt Yhtenäinen suojakaideratkaisu portaikkoihin. Standardi: SFS-EN 13374, luokka A Integroitu jalkalista nopeuttaa ja helpottaa asennusta. Rakenteen voi nostaa paikalleen, kun apuna on teräsverkkokaiteen säätöosa, joka mahdollistaa työn portaan reunalla. Yksiosainen paneelirakenne, joka voidaan asentaa portaikon halutulle puolelle. Pinnaltaan tasainen yläpuite toimii porraskaiteena. Tukevat ja käytössä kestävät, edulliset ratkaisut Teräsverkkokaide portaisiin Teräsverkkokaide portaisiin on tarkoitettu kaltevuudeltaan 30 asteen portaikkoihin, ja se muodostaa yhtenäisen putoamissuojauksen koko portaikkoon. Lisäksi sitä voidaan nostaa säädettävän kaidetolpan (tuotenro 1140) avulla, jolloin saadaan kulkutie porrasyksikön ulkoreunan työkohteisiin. Teräsverkkokaide portaisiin on yksiosainen rakenne, joka voidaan asentaa portaikon halutulle puolelle. Tarkoitettu 30 kulmassa oleville portaille, mutta toimii myös +/-5 portaikoissa. Koko mm x mm / Paino 14,1 kg Jauhemaalattu Standardi: SFS-EN 13374, luokka A Teräsverkkokaidejärjestelmä 29

30 KAIDEKEHIKKO TURVALLINEN JÄRJESTELMÄ PUUKAITEIDEN TAI PUTKIEN TILALLE Kaidekehikko tarjoaa helpon, tukevan ja nykyaikaisen vaihtoehdon perinteisille puisille tai putkimaisille suojakaiteille ja jalkalistoille, joiden huonoja puolia ovat osien runsas määrä sekä puumateriaalin vaihtaminen ja hävittäminen töiden välillä. Saatavana on kaksi vaihtoehtoa: välijohteellinen kaidekehikko ja verkkokaidekehikko, jotka molemmat soveltuvat kaikenlaisiin kohteisiin aina teräksestä betoniin ja puuhun. Kun lisäksi käytetään COMBISAFEN S-järjestelmän kaidetolppia ja jatkopidikettä, kaiteita voidaan korottaa ja madaltaa betonivalun ja asennusten ajaksi. Ominaisuudet ja hyödyt Täydellinen ratkaisu, jossa yhdistyvät käsijohde ja jalkalista. Kevyt. Standardi: SFS-EN 13374, luokka A Välijohteellisessa kaidekehikossa on käsijohde, välijohde ja jalkalista yhtenä kokonaisuutena. Verkkokaidekehikossa on käsijohde ja jalkalista sekä teräsverkko tuomassa lisäsuojaa. Sopii yhteen kaidetolppien 1102 ja 2000 kanssa sekä säädettävän kaidetolpan 1140 ja jatkopidikkeen 1150 kanssa. Kestävämmät ja kustannustehokkaammat pitkällä aikavälillä kuin puukaiteet ja puiset jalkalistat. Kevyt, nopea ja helppo asentaa, purkaa ja koota uudelleen. Siisti ja ammattimainen viimeistely. Hyvä läpityöskentelymahdollisuus ja helppo kulku rakennuksen reunalle. Välijohteellinen kaidekehikko helpottaa työskentelyä rakennuksen reunalla, sillä betoniraudoitteet voi helposti työntää suojakaiteen ulkopuolelle. Turvallisempi kuin puukaide eikä tarvita nauloja. Helposti pinottavissa kuljetusta ja varastointia varten. 30

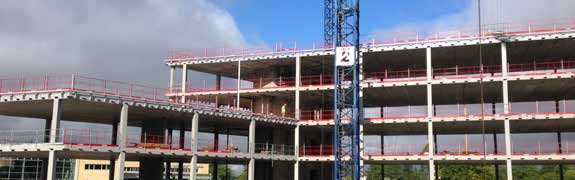

31 KAIDEKEHIKKO 3350/3350G Välijohteellinen kaidekehikko Vaihtoehtoinen järjestelmä tolpille ja puukaiteille sekä putkimaisille kaiteille. Vaakasuuntaisilla pinnoilla suojakaiteena käytettävä järjestelmä on kevyt, nopea ja helppo asentaa, minkä lisäksi se mahdollistaa työskentelyn kaiteen läpi. Käsijohde, välijohde ja jalkalista yhdessä. Koko x mm Paino 17,0 kg ja jauhemaalattu Standardi: SFS-EN 13374, luokka A ssa 3350G on kastosinkitty pinta 3351/3351G Välijohteellinen kaidekehikko 1,3 m Vaihtoehtoinen järjestelmä tolpille ja puukaiteille sekä putkimaisille kaiteille. Vaakasuuntaisilla pinnoilla suojakaiteena käytettävä järjestelmä on kevyt, nopea ja helppo asentaa, minkä lisäksi se mahdollistaa työskentelyn kaiteen läpi. Käsijohde, välijohde ja jalkalista yhdessä. Koko x mm Paino 9,0 kg ja jauhemaalattu Standardi: SFS-EN 13374, luokka A ssa 3351G on kastosinkitty pinta 3360/3360G Verkkokaidekehikko Järjestelmäpohjainen vaihtoehto puukaiteille ja -tolpille. Vaakasuuntaisilla pinnoilla suojakaiteena käytettävä järjestelmä on kevyt, nopea ja helppo asentaa, minkä lisäksi se mahdollistaa työskentelyn kaiteen läpi. Verkkokaidekehikko takaa erinomaisen putoamissuojauksen. Koko x mm Paino 16,0 kg ja jauhemaalattu Standardi: SFS-EN 13374, luokka A ssa 3360G on kastosinkitty pinta 3361/3361G Verkkokaidekehikko 1,3 m Järjestelmäpohjainen vaihtoehto puukaiteille ja -tolpille. Vaakasuuntaisilla pinnoilla suojakaiteena käytettävä järjestelmä on kevyt, nopea ja helppo asentaa, minkä lisäksi se mahdollistaa työskentelyn kaiteen läpi. Verkkokaidekehikko takaa erinomaisen putoamissuojauksen. Koko x mm Paino 9,0 kg ja jauhemaalattu Standardi: SFS-EN 13374, luokka A ssa 3361G on kastosinkitty pinta Kaidekehikko 31

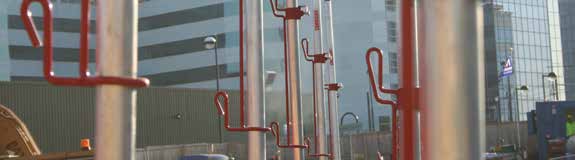

32 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1102/2000 Kaidetolpat Erityyppisiin kiinnikkeisiin asennettuna kaidetolpat muodostavat yhdessä teräsverkkokaiteen tai perinteisten puisten suojakaiteiden kanssa erittäin turvallisen kaidejärjestelmän. Quiclox-lukituksen ansiosta kiinnikkeisiin asennus ja niistä irrotus käy vaivattomasti / Pituus mm / Paino 3,7 kg 2000 / Pituus mm / Paino 3,9 kg Mallisuojattu Standardi: SFS-EN 13374, luokat A, B, C 1107 Flexi-kaidetolppa Kaidetolppa, joka helpottaa asennusta kulmiin, portaisiin, kaareviin parvekkeisiin jne. Kaidepidikkeitä voi säätää putoamissuojauksen kulman ja kallistuksen mukaan. Pituus mm Paino 5,8 kg Standardi: SFS-EN 13374, luokat A, B, C 1140 Säädettävä kaidetolppa Kehitetty käytettäväksi yhdessä teräsverkkokaiteen kanssa. Kaidepidikkeet asetetaan kaiteen halutulle korkeudelle 1,5-metriseen kaidetolppaan. Teräsverkkokaiteen säätöosan (tuotenro 3224) avulla kaiteen korkeutta voidaan myöhemmin nostaa, kun matalampi versio antaa riittävän suojan aluksi. Quiclox-lukituksen ansiosta kiinnikkeisiin asennus ja niistä irrotus käy vaivattomasti. Pituus mm Paino 4,5 kg Standardi: SFS-EN 13374, luokat A, B, C 1242/1245 Kaidetolpan jatke Käytetään nostamaan kaidetolpan ja teräsverkkokaiteen (tuotenro 3240) korkeutta silloin, kun valetaan paksuja välipohjia. Verkkokaiteen korkeuden lisääntyessä kiinnikkeisiin kohdistuva rasitus lisääntyy, ja siksi valmistajan edustajaan tulee olla yhteydessä ennen rakenteen käyttöönottoa. Pikakiinnitys / Koko 240 mm / Paino 0,9 kg 1245 / Koko 425 mm / Paino 1,5 kg 32

33 3223 Teräsverkkokaiteen pidike Teräsverkkokaiteen pidikkeen avulla suojaverkko voidaan asentaa kaidetolppaan mille korkeudelle tahansa, jolloin kaide on aina yhdensuuntainen työtason kanssa. Paino 1,3 kg Patentoitu Jauhemaalattu 1111 Jalkalistan pidike Asennetaan kaidetolppaan, pitää jalkalistan paikallaan. Rakenteensa ansiosta pidikkeen voi asentaa ja irrottaa suojakaiteeseen koskematta. Paino 0,6 kg Standardi: SFS-EN 13374, luokka A 1150 Jatkopidike Kaidetolpan lisäosa, joka mahdollistaa suojakaiteen korottamisen kiinnitettäessä kaide betonielementtiin tai jos kaiteessa tarvitaan korkeussäätöä. Paino 1,9 kg Standardi: SFS-EN 13374, luokka A 1201 Porraskiinnike Porraskiinnikkeellä voidaan tukea portaisiin ja rappusiin asennettuja kaiteita. Askelmaan tukeutuva reunus vähentää kiinnitykseen kohdistuvaa kuormaa ja estää kiertymisen. Yksipisteinen kiinnitys asennetaan jalan läpi. Porraskiinnike voidaan kiinnittää pysyvään asennukseen tarkoitetuilla ankkureilla. Askelman askelreuna voi olla enintään 15 mm. Sitä voidaan käyttää myös parvekkeiden ja muiden pystysuorien laattojen reunoilla. Paino 1,5 kg Standardi: SFS-EN 13374, luokka A Tolpat ja kiinnikkeet - S-järjestelmä 33

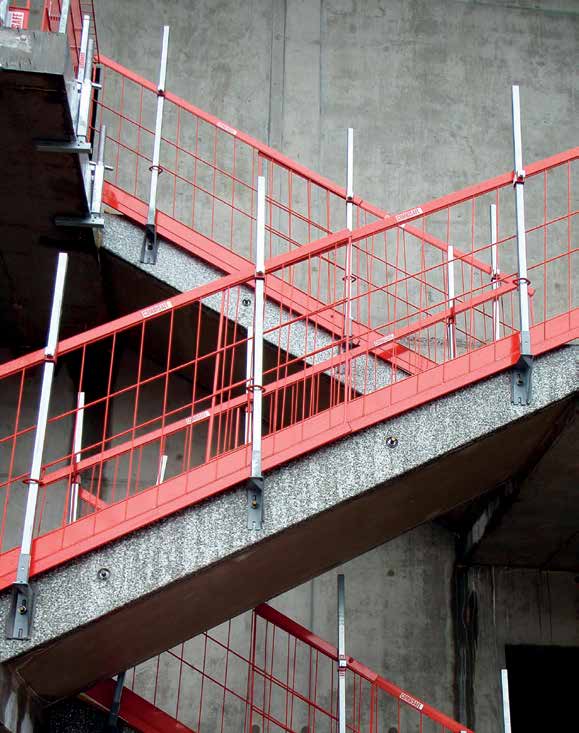

34 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1202 Porraskiinnike Porrasasennuksiin tarkoitettua kiinnikettä käytettäessä saadaan esteetön työskentelyalue sekä ylä- että alapuolelle. Asennuksen aikana betoniin painetaan kaksi pidikettä/tukea, jolloin kiinnikkeestä saadaan sivuttaissuunnassa vakaa. Kaidetolpat (tuotenrot 1102/2000) sijoitetaan 90 mm portaan reunan ulkopuolelle, joten tilaa jää pintalattiaa ja reunuksia varten. Paino 2,2 kg Standardi: SFS-EN 13374, luokka A 1510 Porraskulma Monitoimipidikkeen (tuotenro 1550) lisävaruste, joka kiinnittää pidikkeen kulmikkaaseen alustaan. Putki pujotetaan pidikkeen alempaan putkeen, jolloin koukku tarttuu seuraavan askelman ympärille, mikä tekee asennuksesta tukevan. Paino 1,0 kg Standardi: SFS-EN 13374, luokka A 1205 Pielikiinnike Asennetaan pystysuuntaisille pinnoille, esimerkiksi pystytukiin, seiniin, kuilun reunaan tai ovenpieliin. Lattiapinta jää vapaasti työstettäväksi. Kiinnitetään kahdella M12-pultilla. Paino 0,6 kg Standardi: SFS-EN 13374, luokka A 1221 Säädettävä kiinnike Säädettävän tolppakiinnikkeen avulla suojaverkon voi asentaa jopa 360 mm:n päähän pystysuorasta pinnasta. Asennetaan esim. palkkirakenteisiin, seinään, julkisivuun, kuilun reunaan tai välipohjarakenteeseen. Yläpultti esiasennetaan alusmateriaaliin. Sen jälkeen kiinnike kiinnitetään avaimenreiän avulla paikalleen. Alempaa reikää käytetään toiseen kiinnitykseen estämään kiinnikkeen pyöriminen. Menetelmä vähentää kiinnikkeen putoamisvaaraa asennuksen aikana ja mahdollistaa irrottamisen yläpuolisesta välipohjasta. Paino 4,7 kg Standardi: SFS-EN 13374, luokka A 34

35 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1223/1224 Julkisivun haka Käytetään tolpan kiinnittämiseen pystypinnoilla. Kiinnike on suunniteltu toimimaan yhdessä kuorilaatan reunakiinnikkeen kanssa (tuotenro 1236), ja se voidaan myös asentaa yksinään. Ylempänä oleva avaimenreikä yhdistettynä alempana olevaan hahloon tekee asentamisen nopeaksi ja helpoksi. Kiinnike on mitoitettu varmistamaan, että teräsverkkokaiteen jalkalistan kanttaus tulee tiiviisti rakennetta vasten ja parantaa näin pysäytyskykyä. Paino 1,9 kg Standardi: SFS-EN 13374, luokka A 10956/10730/1265 Muoviholkki 2,3 m/260 mm/tulppa Yksinkertaisin valmiskiinnikkeemme. Muoviholkki katkaistaan halutun mittaiseksi ja toinen pää tukitaan muovitulpalla. Tämän jälkeen putki valetaan haluttuun kohtaan välipohjassa. Koska putki on pyöreä, kaidetolpan voi sijoittaa myöhemmin helposti oikeaan asentoon. Paino 0,44 kg/m Halkaisija (ulompi) Ø52,5 mm, (sisempi) 48,5 mm / Pituus mm / Pituus 260 mm 1265 Tulppa Standardi: SFS-EN 13374, luokka A 1233 Kuorilaatan kiinnike Tämä innovatiivinen kiinnike on helppo sijoittaa paikalleen valun yhteydessä. Se asetetaan asennuskohtaan, kierretään paikalleen kolmelle tukijalalleen ja kiinnitetään helposti betoniraudoitukseen, mikä estää sen liikkumisen massan valun yhteydessä. Kiinnike kestää kaikista suunnista tulevan kuormituksen eikä sitä siten tarvitse erikseen kohdistaa. Esileikatut muoviholkit asetetaan paikalleen työmaalla. Kiinnike kestää kuormitusta jo ennen kuorilaatan valmistumista. Paino 0,6 kg Standardi: SFS-EN 13374, luokka A 1238 Kuorilaatan kiinnike MkIII Tämä innovatiivinen kiinnike on helppo sijoittaa paikalleen valun yhteydessä. Se asetetaan paikalleen neljälle tukijalalleen ja kiinnitetään betoniraudoitukseen, mikä estää sen liikkumisen massan valun yhteydessä. Kiinnike kestää kuormitusta jo ennen kuorilaatan valun valmistumista. Se kestää kaikista suunnista tulevan kuormituksen eikä sitä siten tarvitse erikseen kohdistaa. Esileikatut muoviholkit asetetaan paikalleen työmaalla. Paino 0,7 kg Standardi: SFS-EN 13374, luokka A Tolpat ja kiinnikkeet - S-järjestelmä 35

36 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1239 Reunakiinnike Kiinnike valetaan asennusyksikköön valmistajan tehtaalla. Kuorilaatan reunakiinnikkeeseen kiinnitetään työmaalla säädettävä kiinnike (tuotenro 1221) tai julkisivun haka (tuotenro 1223/1224 Kaidekehikot), jolloin saadaan kuorilaatan ulkopuolinen putoamissuoja. Näin tasoitus- ja muut pintatyöt voidaan suorittaa turvallisesti. Kiinnike kestää kuormitusta jo ennen kuorilaatan valun valmistumista. Paino 0,7 kg Standardi: SFS-EN 13374, luokka A Hitsattava kiinnike Hitsattu suoraan teräspalkkeihin ja -rakenteisiin tukemaan putoamissuojauksen tolppia ja kaiteita. Paino: 0,3 kg Standardi: SFS-EN 13374, luokka A 1270 Sillan reunakiinnike Kompakti ja nopeasti asennettava kiinnike, joka on tarkoitettu pääasiassa rakenneliitoksiin siltatöissä ja muissa aloituspalkkisovelluksissa. Liitin puristetaan vahvistukseen, jossa se työntyy esiin betonista ja sitä voidaan käyttää myös puupalkeissa. Se voidaan kääntää muuttamaan etäisyyttä laatasta paaluun. Puristusleveys on mm ja puristettava enimmäiskorkeus on 200 mm. Purettuna tämä liitin voidaan asentaa myös suoraan pystypintaan. Paino: 4,7 kg Standardi: SFS-EN 13374, luokka A 1280 Sillan kiinnike Tarkoitettu ensisijaisesti siltakiinnikkeeksi pysyviin pulttikiinnitteisiin kaidejärjestelmiin, mutta soveltuu myös useisiin muihin ratkaisuihin. Voidaan asentaa myös poraamalla tai valuankkureita käyttäen. Paino 1,2 kg Standardi: SFS-EN 13374, luokka A 36

37 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1290 Monitoimijalka Käytetään vaakasuorilla alustoilla useimmiten laatan reunalla. Voidaan asentaa tarkasti epätasaisellekin alustalle kolmen tukipisteen ansiosta, jotka varmistavat myös kiinnityskuormituksen oikean jakautumisen. Monitoimijalka voidaan kiinnittää erilaisilla ankkureilla alustamateriaalin mukaan. Paino 1,3 kg Standardi: SFS-EN 13374, luokka A 1291 Monitoimijalan valusuoja Monitoimijalka (tuotenro 1290) voidaan asentaa laattaan ennen tasoituslaastin levitystä ja suojata päällevalulta valusuojan avulla. Suojan ansiosta monitoimijalan ympärille voidaan valaa enintään 50 mm:n päällevalu. Suoja on helppo irrottaa ja jopa käyttää uudelleen. Kun monitoimijalka on irrotettu ja suoja vedetty pois valusta, muodostunut pieni onkalo voidaan täyttää. Valusuoja ei vaikuta monitoimijalan toimintaan. Paino 0,12 kg Polyeteenimuovia 1401/1411 Palkinpäätykiinnike 40 mm/60 mm Käytetään muottipalkkikiinnityksissä ja järjestelmämuoteissa. Palkkiin asennetun kiinnikkeen kiinnitys varmistetaan kiilalla nopeasti ja vaivattomasti. Muottipalkin koon mukaan voidaan valita kaksi eri mallia: 1401 palkeille, joiden laipan paksuus on 60 mm, ja tuotenro 1411 palkeille, joiden laipan paksuus on 40 mm / Laipan paksuus 60 mm / Paino 3,7 kg 1411 / Laipan paksuus 40 mm / Paino 3,5 kg Standardi: SFS-EN 13374, luokka A 1455 Etukiinnike Asennetaan pystysuuntaan ja käytetään sekä putoamissuojakiinnikkeenä että valumuotin runkona. Yksi kiinnityskohta mahdollistaa kiinnikkeen monipuolisen käytön. Kiinnityksenä voidaan käyttää useita erilaisia tapoja, esimerkiksi muottiside, läpikulkeva kierretanko, kemiallinen ankkuri tai valu. Paino 1,7 kg Standardi: SFS-EN 13374, luokka A Tolpat ja kiinnikkeet - S-järjestelmä 37

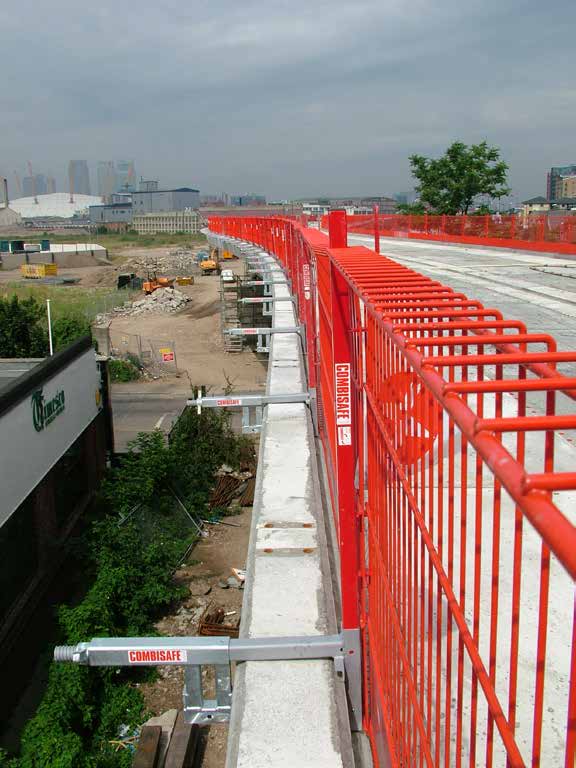

38 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1470 Päätykiinnike Asennetaan pystysuuntaan ja käytetään sekä putoamissuojakiinnikkeenä että valumuotin runkona. Kestää suurempaa kuormitusta kuin etukiinnike (tuotenro 1455). Irrotettavia jalkoja voidaan säätää, ja ne voidaan sijoittaa uudelleen. Päätykiinnike kiinnitetään kiinnitysreikien avulla. Paino 1,7 kg Standardi: SFS-EN 13374, luokka A 1515 Monitoimipidikkeen sovitin 30º Monitoimipidikkeen sovitin 30 sijoittaa kaidetolpan portaiden ulkopuolelle, mikä leventää portaiden kulkuväylää. Sopii sekä vasemmalle että oikealle reunalle useimpiin portaisiin, joiden kaltevuus on Voidaan esiasentaa monitoimipidikkeeseen. Paino 0,9 kg Standardi: SFS-EN 13374, luokka A 1550 Monitoimipidike Erittäin monipuolinen kiinnike useisiin eri käyttötarkoituksiin. Puristusalue on käännettävän kiinnityskappaleen ansiosta mm. Tukevarakenteisen kierteen ansiosta pidike on nopea asentaa, kiinnitys viimeistellään vasaralla. Pidike on myös tukeva ja kestää vaativia käyttöolosuhteita. Paino 6,5 kg Standardi: SFS-EN 13374, luokka A 38

39 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1570 Monitoimipidikkeen jatke Monitoimipidikkeen (tuotenro 1550) jatke laipan paksuuden ollessa enintään 750 mm. Paino 1,0 kg 1555 Teräspalkkipidike Teräspalkkipidike varmistaa teräspalkkien ja -tolppien turvallisen kiinnityksen. Palkkikenkiä ja välilevyä voi kääntää eri asentoon etäisyyden kasvattamiseksi tai pienentämiseksi sekä vaaka- että pystysuunnassa. Teräspalkkipidikkeessä on sama runko kuin monitoimipidikkeessä (tuotenro 1550). Paino 7,0 kg Standardi: SFS-EN 13374, luokka A 1560 Pystypidike Pidike, joka kiinnittää alueella mm, eli aivan ohuista tangoista paksuihin teräslevyihin. Myös tässä pidikkeessä on käännettävät palkkikengät. Tukevarakenteisen kierteen ansiosta pidike on nopea asentaa, kiinnitys viimeistellään vasaralla. Pidike on myös tukeva ja kestää vaativia käyttöolosuhteita. Voidaan asentaa pysty- ja vaakatasoon tukemaan kaidetolppaa 90 tolppakiinnikkeen avulla (tuotenro 1505). Paino 4,8 kg Standardi: SFS-EN 13374, luokka A käytettäessä teräsverkkokaidetta 1565 Teräspidike Pieni ja kestävä kiinnike teräskiinnityksiin. Asennuskohteita ovat suurien teräspalkkien laipat, levypalkit tai esimerkiksi tietöiden aikana maassa olevien kuoppien päältä ajettavat kansirakenteet. Pidikkeen kiinnitysalue on mm. Voidaan asentaa sekä pysty- että vaakasuuntaan. Paino 2,1 kg Standardi: SFS-EN 13374, luokka A Tolpat ja kiinnikkeet - S-järjestelmä 39

40 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1601 Parvekekiinnike Suunniteltu valukanaviin tai kiinteiden, pysyvien käsijohteiden kiinnikkeisiin. Parvekekiinnikkeiden asennuslovet sallivat suuret läpimitta- ja etäisyysvaihtelut. Paino 1,2 kg 270 x 184 mm Standardi: SFS-EN 13374, luokka A 1704 Säädettävä räystäskiinnike Säädettävä kattotuolikiinnike katoille. Sopii ruuvirakenteensa ansiosta erilevyisille kattotuoleille, ja säädettävän tolppapidikkeen ansiosta suojakaiteen voi säätää helposti oikeaan asentoon. Tukena käytetään teleskooppiputkea (tuotenro 1750/1751/1752) tai takatukea (tuotenro 1741). Mallisuojattu Paino 6,5 kg Standardi: SFS-EN 13374, luokat A, B, C 1705 Säädettävä räystäskiinnikkeen jatke Säädettävä kattotuolikiinnike katoille. Sopii ruuvirakenteensa ansiosta erilevyisille kattotuoleille, ja säädettävän pylväspidikkeen ansiosta suojakaiteen voi säätää helposti oikeaan asentoon. Tukena käytetään teleskooppiputkea (tuotenro 1750/1751/1752) tai takatukea (tuotenro 1741). Jatkomalli on tarkoitettu ensisijaisesti aumakatoille, joissa niitä käytetään kattotuolien kulmissa. Tällöin käytetään kulmateleskooppiputkea (tuotenro 2120). Paino 7,4 kg Mallisuojattu Standardi: SFS-EN 13374, luokat A, B, C 1726 Kulmakiinnike Kiinnike kalteville tai tasakatoille, välipohjiin, kuorilaattaan, seiniin jne. Tolppakiinnikkeen voi sovittaa pohjalevyn suhteen viiteen kiinteään asentoon (0 90 ) ja pulttia siirtämällä myös 180. Paino 3,6 kg Standardi: SFS-EN 13374, luokat A, B, C 40

41 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1727 Säädettävä kulmakiinnike Perustuu samaan perusrunkoon kuin kulmakiinnike (tuotenro 1726). Tässä mallissa tolppakiinnikkeen pituus voi olla enintään 970 mm, ja sen voi asentaa haluttuun kulmaan. Soveltuu esimerkiksi julkisivuihin, joihin tulee leveä räystäs. Paino 8,3 kg Standardi: SFS-EN 13374, luokat A, B 1730 Peltikattokiinnike Asennetaan tasakaton räystääseen/päätyräystääseen tai lumiesteeseen. Peltikattokiinnikettä voi säätää katon kallistuksen mukaan. Paino 6,9 kg Standardi: SFS-EN 13374, luokat A, B 1735 Levyn kynteen kiinnike Kiinnitetään levyn kynteen peltikatoilla. Kiinnike puristetaan helposti saumaan, ja tolppakiinnike säädetään sen jälkeen sopivaksi katon kallistuksen mukaan. Paino 4,5 kg Standardi: SFS-EN 13374, luokat A, B 1741 Säädettävä takatuki Käytetään tukemaan räystäskiinnikettä (tuotenro 1704). Rakenteen ansiosta tuen voi säätää helposti katon kallistuksen mukaan. Paino 1,8 kg Standardi: SFS-EN 13374, luokat A, B, C Tolpat ja kiinnikkeet - S-järjestelmä 41

42 TOLPAT JA KIINNIKKEET - S-JÄRJESTELMÄ 1750/1751/1752 Teleskooppituki Teleskooppiputkea käytetään räystäskiinnikkeen (tuotenro 1704 & 1705), päätykiinnikkeen (tuotenro 1764) ja seinäkonsolin konsoliosan (tuotenro 2100) kanssa. Valittavana on kolme erilaista mallia, jotka soveltuvat monenlaisiin uloketasoihin / Pituus 850 mm / Paino 2,5 kg 1751 / Pituus mm / Paino 3,2 kg 1752 / Pituus mm / Paino 5,0 kg Standardit: SFS-EN luokka A ja SFS-EN kuormitusluokka Päätykiinnike Nopeasti ja vaivattomasti asennettava putoamissuoja päätyihin pontatuilla katoilla. Kiinnitetään runkoon samalla tavalla kuin räystäskiinnike (tuotenro 1704), ripustetaan räystääseen ja tuetaan julkisivuun. Ponttialuslevy (tuotenro 10310) jää paikalleen kiinnikkeen poistamisen jälkeen. Teleskooppituki (tuotenro 1750) käytetään tukena julkisivua vasten. Kiinnike voidaan irrottaa alakautta. Paino 8,3 kg Standardi: SFS-EN 13374, luokka A 1800 Maatuki Käytetään teräsverkkokaiteen (tuotenro 3240) tukemiseen vain silloin, kun kulkeminen halutaan estää. Tarkoituksena on varoittaa suoja-aidan takana olevista vaaroista, kuten kaivannoista, liikennealueesta, katonreunasta jne. Voidaan kiinnittää paikalleen esimerkiksi kevyellä kiinnikkeellä tai vastapainolla. Paino 3,2 kg Koko x 194 mm 42

43 TOLPAT JA KIINNIKKEET - C-JÄRJESTELMÄ Pyöreät tolpat ja kiinnikkeet on kehitetty esimerkiksi juuri Ison-Britannian ja Hollannin markkinoille. 4140/4145/4150 Kaidetolppa Erityyppisiin kiinnikkeisiin asennettuna kaidetolpat muodostavat yhdessä teräksisen kaideverkon kanssa erittäin turvallisen kaidejärjestelmän. Voidaan käyttää erikseen tai teräsverkkokaiteen pidikkeen (tuotenro 3222) kanssa. Quiclox-jousipidike mahdollistaa nopean ja helpon kiinnityksen ja irrotuksen / Pituus mm / Paino 1,9 kg 4145 / Pituus mm / Paino 2,2 kg 4150 / Pituus mm / Paino 2,9 kg Alumiiniputki Mallisuojattu Standardi: SFS-EN 13374, luokat A, B, C 4141/4146/4151 Säädettävä kaidetolppa Yhdistetty kaidetolppa ja teräskaideverkon pidike. Pidike kiinnitetään kaidetolppaan halutulle korkeudelle. Quiclox-jousipidike mahdollistaa nopean ja helpon kiinnityksen ja irrotuksen / Pituus mm / Paino 3,3 kg 4146 / Pituus mm / Paino 3,6 kg 4151 / Pituus mm / Paino 4,3 kg Alumiiniputki Standardi: SFS-EN 13374, luokat A, B, C 3222 Teräsverkkokaiteen pidike Teräsverkkokaiteen pidikkeen avulla suojaverkko voidaan asentaa kaidetolppaan mille korkeudelle tahansa, jolloin kaide on aina yhdensuuntainen työtason kanssa. Paino 1,4 kg Jauhemaalattu Tolpat ja kiinnikkeet - C-järjestelmä 43

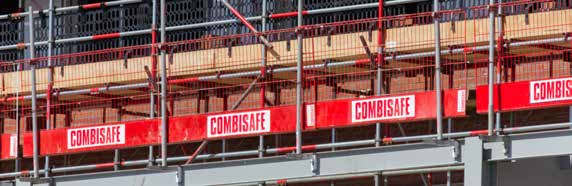

44 TOLPAT JA KIINNIKKEET - C-JÄRJESTELMÄ 4110 Jalkalistan pidike Asennetaan kaidetolppaan, pitää jalkalistan paikallaan. Rakenteensa ansiosta pidikkeen voi asentaa ja irrottaa suojakaiteeseen koskematta. Paino 0,4 kg Sinkitty Standardi: SFS-EN 13374, luokka A 4202 Porraskiinnike Porrasasennuksiin tarkoitettua kiinnikettä käytettäessä saadaan esteetön työskentelyalue sekä ylä- että alapuolelle. Asennuksen aikana betoniin painetaan kaksi pidikettä/tukea, jolloin kiinnikkeestä saadaan sivuttaissuunnassa vakaa. Tolppakiinnike sijoitetaan 90 mm portaan reunan ulkopuolelle, joten tilaa jää pintalattiaa ja reunuksia varten. Voidaan käyttää myös betonilattialaattojen reunassa. Paino 2,7 kg Standardi: SFS-EN 13374, luokka A 4222 Säädettävä kiinnike MkII Säädettävän tolppakiinnikkeen avulla suojaverkon voi asentaa jopa 350 mm päähän pystysuorasta pinnasta. Asennetaan esim. palkkirakenteisiin, seinään, julkisivuun, kuilun reunaan tai välipohjarakenteeseen. Pultti esiasennetaan alusmateriaaliin. Sen jälkeen kiinnike kiinnitetään avaimenreiän avulla paikalleen ja kiristetään. Menetelmä on turvallinen ja se vähentää kiinnittimen putoamisvaaraa asennuksen aikana. Irrotus voidaan tehdä yläkautta välipohjasta, jolloin alle ei tarvita korkeita purkurakennelmia. Paino 4,8 kg 380 x 494 mm Standardi: SFS-EN 13374, luokka A 44

45 TOLPAT JA KIINNIKKEET - C-JÄRJESTELMÄ 10957/10731/1265 Muoviholkki 2,3 m/260 mm/tulppa Yksinkertaisin valmiskiinnikkeemme. Muoviholkki katkaistaan halutun mittaiseksi ja toinen pää tukitaan muovitulpalla. Tämän jälkeen putki valetaan haluttuun kohtaan välipohjassa / Pituus mm, voidaan katkaista oikeaan pituuteen työmaalla / Pituus 220 mm 1265 Tulppa Halkaisija (ulompi) Ø52,5 mm, (sisempi) 49,5 mm Paino 0,33 kg/m Standardi: SFS-EN 13374, luokka A 4233 Kuorilaatan kiinnike Välipohjan laattojen kanssa käytettävä innovatiivinen kiinnike on helppo sijoittaa paikalleen valun yhteydessä. Se asetetaan paikalleen kolmelle tukijalalleen ja kiinnitetään betoniraudoitukseen, mikä estää sen liikkumisen massan valun yhteydessä. Kiinnike kestää kaikista suunnista tulevan kuormituksen eikä sitä siten tarvitse erikseen kohdistaa. Esileikatut muoviholkit asetetaan paikalleen työmaalla. Kiinnike kestää kuormitusta jo ennen kuorilaatan valmistumista. Paino 0,6 kg Standardi: SFS-EN 13374, luokka A 4238 Kuorilaatan kiinnike MkII Käytetään välipohjarakenteen lattialaattojen kanssa. Tämä innovatiivinen kiinnike on helppo sijoittaa paikalleen valun yhteydessä. Se asetetaan paikalleen neljälle tukijalalleen ja kiinnitetään betoniraudoitukseen, mikä estää sen liikkumisen massan valun yhteydessä. Kiinnike kestää kuormitusta jo ennen kuorilaatan valun valmistumista. Se kestää kaikista suunnista tulevan kuormituksen eikä sitä siten tarvitse erikseen kohdistaa. Esileikatut muoviholkit asetetaan paikalleen työmaalla. Paino 0,7 kg Standardi: SFS-EN 13374, luokka A 1239 Reunakiinnike Kiinnike valetaan asennusyksikköön valmistajan tehtaalla. Kuorilaatan reunakiinnikkeeseen kiinnitetään työmaalla säädettävä kiinnike (tuotenro 1221) tai julkisivun haka (tuotenro 1223/1224, kaidekehikot), jolloin saadaan kuorilaatan ulkopuolinen putoamissuoja. Näin tasoitus- ja muut pintatyöt voidaan suorittaa turvallisesti. Kiinnike kestää kuormitusta jo ennen kuorilaatan valun valmistumista. Paino 0,7 kg Standardi: SFS-EN 13374, luokka A Tolpat ja kiinnikkeet - C-järjestelmä 45

46 TOLPAT JA KIINNIKKEET - C-JÄRJESTELMÄ Betoniraudan kiinnike Esivalettuihin tuotteisiin tuleva kiinnike, jossa on koukku ja kiinnike betonirautaan kiinnittämistä varten. Lankoja tai välilevyjä ei tarvita. Betoniraudan kiinnike kiinnitetään betonirautaverkon liitoskohtaan ennen vahvistusten lisäämistä ja betonin valamista. Sen ansiosta putoamissuojaus voidaan asentaa maassa, ennen kuin betonilaatat nostetaan paikoilleen. Paino 0,63 kg Standardi: SFS-EN 13374, luokka A Hitsattava kiinnike Hitsattu suoraan teräspalkkeihin ja -rakenteisiin tukemaan putoamissuojauksen tolppia ja kaiteita. Paino 0,5 kg Ei pintakäsittelyä Standardi: SFS-EN 13374, luokka A 1282 & 4213 Sillan kaidelevy ja kiinnike Säädettävä teräslevy, joka voidaan kiinnittää suoraan olemassa olevan kaiteen ulkoreunaan ennen poistamista. Käytetään pultinjalan (tuotenro 4213) kanssa / Pituus 500 mm / Paino 12,4 kg 4213 / Paino 1 kg Standardi: SFS-EN 13374, luokka A 4290 Monitoimijalka Käytetään vaakasuorilla alustoilla useimmiten laatan reunalla. Voidaan asentaa tarkasti epätasaisellekin alustalle kolmen tukipisteen ansiosta, jotka varmistavat myös kiinnityskuormituksen oikean jakautumisen. Monitoimijalka voidaan kiinnittää erilaisilla ankkureilla alustamateriaalin mukaan. Paino 1,6 kg Standardi: SFS-EN 13374, luokka A 46

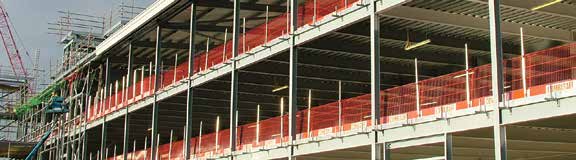

47 TOLPAT JA KIINNIKKEET - C-JÄRJESTELMÄ 1291 Monitoimijalan valusuoja Monitoimijalka (tuotenro 4290) voidaan asentaa laattaan ennen tasoituslaastin levitystä ja suojata päällevalulta valusuojan avulla. Suojan ansiosta monitoimijalan ympärille voidaan valaa enintään 50 mm:n päällevalu. Suoja on helppo irrottaa ja jopa käyttää uudelleen. Kun monitoimijalka on irrotettu ja suoja vedetty pois valusta, muodostunut pieni onkalo voidaan täyttää. Valusuoja ei vaikuta monitoimijalan toimintaan. Paino 0,12 kg Polyeteenimuovia 4401/4411 Palkinpäätykiinnike 40 mm/60 mm Käytetään muottipalkkikiinnityksissä ja järjestelmämuoteissa. Palkkiin asennetun kiinnikkeen kiinnitys varmistetaan kiilalla nopeasti ja vaivattomasti. Kiinnikettä voi käyttää sekä tolppakiinnikkeenä että naulauslevyn kanssa valumuotin runkona palkeille, joiden laipan paksuus on 60 mm ja tuotenro 4411 palkeille, joiden laipan paksuus on 40 mm / Laipan paksuus 60 mm / Paino 4,0 kg 4411 / Laipan paksuus 40 mm / Paino 3,8 kg Standardi: SFS-EN 13374, luokka A 4426 Alumiinipalkkikiinnike Käytetään alumiinimuottipalkeissa ja järjestelmämuoteissa. Palkkiin asennetun kiinnikkeen kiinnitys varmistetaan kiilalla nopeasti ja vaivattomasti. Kiinnikettä voi käyttää sekä tolppakiinnikkeenä että naulauslevyn kanssa valumuotin runkona. Paino 3,8 kg 320 x 200 mm Standardi: SFS-EN 13374, luokka A Tolpat ja kiinnikkeet - C-järjestelmä 47

48 TOLPAT JA KIINNIKKEET - C-JÄRJESTELMÄ 4450 Laatan päätykiinnike Asennetaan pystysuuntaan ja käytetään sekä putoamissuojakiinnikkeenä että valumuotin runkona. Päätysuojatuki kiinnitetään kiinnitysreikien avulla. Paino 4,4 kg 960 x 185 mm Standardi: SFS-EN 13374, luokka A 4537 Monitoimipidike Erittäin monipuolinen kiinnike useisiin eri käyttötarkoituksiin. Puristusalue on käännettävän kiinnityskappaleen ansiosta mm. Tukevarakenteisen kierteen ansiosta pidike on nopea asentaa, kiinnitys viimeistellään vasaralla. Pidike on myös tukeva ja kestää vaativia käyttöolosuhteita. Paino 7,9 kg 850 x 270 mm Standardi: SFS-EN 13374, luokka A 4515 Monitoimipidikkeen sovitin 30º Monitoimipidikkeen sovitin 30 sijoittaa kaidetolpan portaiden ulkopuolelle, mikä leventää portaiden kulkuväylää. Sopii sekä vasemmalle että oikealle reunalle useimpiin portaisiin, joiden kaltevuus on Voidaan esiasentaa monitoimipidikkeeseen Paino 1,2 kg Standardi: SFS-EN 13374, luokka A 4542 Teräspalkkipidike Teräspalkkipidike varmistaa teräspalkkien ja -tolppien turvallisen kiinnityksen. Palkkikenkiä ja välilevyä voi kääntää eri asentoon etäisyyden kasvattamiseksi tai pienentämiseksi sekä vaaka- että pystysuunnassa. Teräspalkkipidikkeessä on sama runko kuin monitoimipidikkeessä (tuotenro 4537). Paino 7,9 kg 270 x 850 mm Standardi: SFS-EN 13374, luokka A 48

49 TOLPAT JA KIINNIKKEET - C-JÄRJESTELMÄ 4545 Tolppakiinnike, 90 Monipuolinen kiinnike, joka muuttaa tolppakiinnikkeen asentoa 90. Voidaan käyttää esimerkiksi salpana asennettaessa palkinpäätykiinnike (tuotenro 4401/4411) pystysuuntaiseen muottipalkkiin. Paino 1,1 kg Standardi: SFS-EN 13374, luokka A 4560 Pystypidike Pidike, joka kiinnittää alueella mm, eli aivan ohuista tangoista paksuihin teräslevyihin. Myös tässä pidikkeessä on käännettävät palkkikengät. Tukevarakenteisen kierteen ansiosta pidike on nopea asentaa, kiinnitys viimeistellään vasaralla. Pidike on myös tukeva ja kestää vaativia käyttöolosuhteita. Voidaan asentaa pysty- ja vaakatasoon 90 tolppakiinnikkeen (tuotenro 4545) avulla. Paino 5,1 kg Standardi: SFS-EN 13374, luokka A 4600 Parvekekiinnike Suunniteltu valukanaviin tai kiinteiden käsijohteiden kiinnikkeisiin. Parvekekiinnikkeiden asennuslovet sallivat suuret läpimitta- ja etäisyysvaihtelut. Kiinnikettä voidaan käyttää sekä pysty- että vaakasuorilla pinnoilla 90 asteen tolppakiinnikkeen kanssa (tuotenro 4545). Paino 1,6 kg 320 x 179 mm Standardi: SFS-EN 13374, luokka A Tolpat ja kiinnikkeet - C-järjestelmä 49

50 TOLPAT JA KIINNIKKEET - C-JÄRJESTELMÄ 4725 Kulmakiinnike Kiinnike kalteville tai tasakatoille, välipohjiin, kuorilaattaan, seiniin jne. Tolppakiinnikkeen voi sovittaa pohjalevyn suhteen viiteen kiinteään asentoon 0 90 aina 22,5 välein. Kulma voidaan suurentaa 180 asteeseen irrottamalla molemmat pultit. Paino 3,6 kg Standardi: SFS-EN 13374, luokat A, B, C 4800 Maatuki Käytetään teräsverkkokaiteen (tuotenro 3240) tukemiseen vain silloin, kun kulkeminen halutaan estää. Tarkoituksena on varoittaa suoja-aidan takana olevista vaaroista, kuten kaivannoista, liikennealueesta, katonreunasta jne. Voidaan kiinnittää paikalleen esimerkiksi kevyellä kiinnikkeellä tai vastapainolla. Paino 3,4 kg 1195 x 234 mm TARVIKKEET 3220 Suojaverkon kiinnike Käytetään antamaan lisävakautta teräsverkkokaiteelle (tuotenro 3240) ja kaiteen korotukselle (tuotenro 3217). Sen avulla kaide kiinnitetään tolppaan. Paino 0,1 kg Sinkitty Standardi: SFS-EN 13374, luokka A 50

51 TARVIKKEET 3224 Teräsverkkokaidejärjestelmä Teräsverkkokaiteen säätöosan avulla voidaan säätää kaiteen korkeutta järjestelmää purkamatta. Paino 2,9 kg Patentoitu 3225 Teräsverkkokaiteen sarana Pieni ja yksinkertainen kiinnike teräsverkkokaiteiden liittämiseen toisiinsa. Sarana mahdollistaa helpon läpikulun. Nurkkia voidaan luoda missä tahansa kulmassa välillä 76 ja 284, kun ne ovat kiinnitettynä kaiteiden päätyihin, mutta voidaan myös luoda kulmitettuja nurkkia missä tahansa kohdassa kaidetta. Paino 0,7 kg Mallisuojattu Sinkitty Standardi: SFS-EN 13374, luokka A 3227 Peittolevy Peittolevy soveltuu aukkojen ja kuilujen ylityksiin, käännöksiin ja suojaamaan teräviltä kulmilta ja reunoilta. Rakenne perustuu yksinkertaiseen puolijäykkään levyyn, jolla voidaan peittää mm:n aukot. Levy tuetaan paikalleen neljällä yhdysrakenteisella Combihihnalla, jolloin levyreunojen päihin muodostuu tasainen pinta. Paino 2,4 kg Standardi: SFS-EN 13374, luokka A Tarvikkeet 51

52 TARVIKKEET Combihihna Combihihna on helppokäyttöinen, lukituksella varustettu side, jolla vierekkäiset COMBISAFE -kaiteet sidotaan toisiinsa. Combihihna toimii kuten erittäin vahva, helposti uudelleenkäytettävä nippuside. Combihihna on suunniteltu varta vasten tähän käyttöön, mutta se soveltuu myös useisiin muihin rakennustyömaakohteisiin. Pituus 400 mm Jatkoliitin Käytetään teräsverkkokaiteen palkkien jatkamiseen (3293/3294). Tarvitaan 2 kpl (katso sivu 135). Lukitussokka jokaiseen liitokseen. Paino: 1,3 kg Galvanoitu teräs 9530 Teräsverkkokehikko Helpottaa kuljetusta, kuormaamista ja kuorman purkua, suojakaidekehikkoon mahtuu 50 teräsverkkokaidetta pystyasennossa. Paino 57 kg Enimmäiskuormitus 50 suojakaidetta Standardit: SFS-EN 292 ja SFS-EN 394 Soveltuu nosturikäyttöön 9535 Teräsverkkokaiteen teline Teline, jossa teräsverkkokaide voidaan säilyttää vaakatasossa. Telineeseen mahtuu 50 kaidetta, kun kaiteet pakataan suuntaa vaihdellen. Telineitä voi koota neljä päällekkäin. Taittuu kokoon kuljetusta ja säilytystä varten. Suunniteltu nostettavaksi haarukkatrukilla kaikilta sivuilta tai hihnalla. Paino 51 kg 52

53 TARVIKKEET 9560/9561 Kaidekehikkolaatikko Helpottaa välijohteellisen kaidekehikon ja verkkokaidekehikon kuljettamista ja varastointia. Laatikkoon mahtuu 40 kaidetta, ja laatikot voidaan pinota neljän laatikon pinoiksi. Kaidekehikkolaatikkoa on helppo siirtää työmaalla trukilla tai nosturilla, ja tyhjänä sen voi taittaa kokoon, jolloin se mahtuu pieneen tilaan ja on helppo kuljettaa. Tuotenumeroon 9560 mahtuu 2,6 m:n kaiteita, kun taas tuotenumeroon 9561 mahtuu pienempiä 1,3 m:n kaiteita / Paino 97 kg 9561 / Paino 82 kg 9540/9541 Multibox Multibox-monitoimilaatikko on suunniteltu materiaalien tehokkaaseen ja turvalliseen käsittelyyn, kuljetukseen ja varastointiin. Sivuluukku voidaan avata, mikä helpottaa pinottujen laatikoiden käsittelyä ja parantaa ergonomiaa. Päätyseinät (tuotenro 9541) voidaan irrottaa pitkien tuotteiden kuljetusta varten avoimessa monitoimilaatikossa (tuotenro 9540). Vaihtoehtoisesti kaksi laatikkoa voidaan liittää yhteen ja muodostaa näin yksi pitkä laatikko. Mallisuojattu Enimmäiskuorma kg 4,004 Soveltuu nosturikäyttöön 9540 / Paino 52 kg 9541 / Paino 5,5 kg Tarvikkeet 53

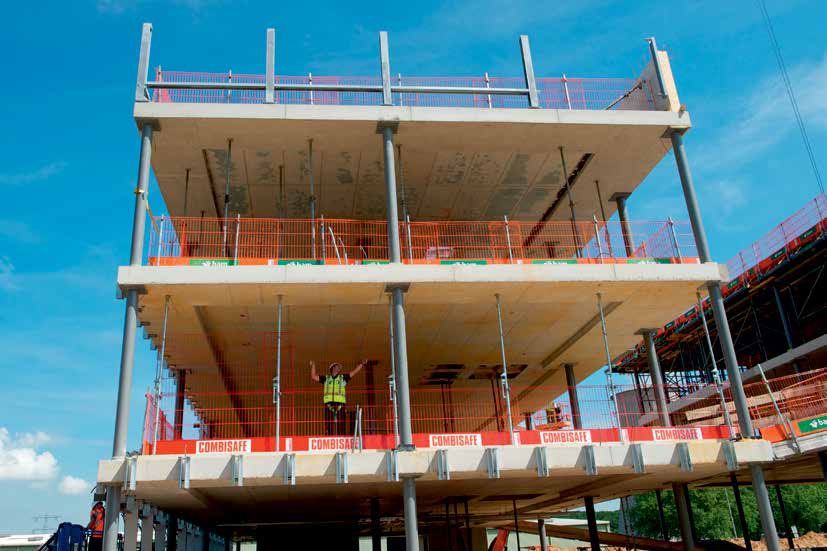

54 POWER POST -JÄRJESTELMÄ TURVALLINEN JA NOPEA PUTOAMISSUOJAUS BETONILATTIOIHIN POWER POST kiinnitetään betonilattian ja katon väliin ilman ankkureita. Se tarjoaa turvallisen ja nopean putoamissuojausasennuksen. Ainutlaatuinen puristusyksikkö tuottaa 7,0 kn:n voiman, mikä vastaa standardin SFS-EN vaatimukset täyttävää suorituskykyä. Se mahdollistaa myös helpon kiinnityksen ja säätämisen myös paikalleen asennetuissa tuplakorkeissa teräsverkkokaiteissa. POWER POST voidaan ankkuroida mekaanisesti sekä lattiaan että kattoon paikoissa, joissa on voimakas tuulikuorma, kuten korkeissa rakennuksissa. Sitä voidaan käyttää myös hitsatun kiinnikkeen ja muoviholkin kanssa teräsrunkoisessa rakennuksessa. Ominaisuudet ja hyödyt Kitkaan perustuva asennus tuottaa 7,0 kn:n puristusvoiman, mikä takaa tuplakorkeiden kaiteiden turvallisen kiinnityksen. Puristusvoiman helppo säätö myös kaiteiden ja verkkojen ollessa paikoillaan. Nopea korkeussäätö 2,7 metristä 3,5 metriin saakka (4,2 m, kun käytössä on POWER POST -jatke). Teleskooppitolppa ja puristusyksikkö soveltuvat kitkaan perustuvaan asennukseen lattian ja katon väliin. Voidaan käyttää mekaanista ankkuria yhdessä POWER POST -jalan kanssa. Silmämääräisesti tarkistettava puristusvoiman ilmaisin toimii turvallisuustarkastuksena. Nopea asentaa yhden miehen voimin käytettäessä iskuväännintä. Täyttää standardin SFS-EN luokan A vaatimukset koko korkeudelta sekä EPF:n pysäytyssuojausta koskevan standardin vaatimukset. Vatupassi takaa tarkan pystysuoran asennuksen 54

55 POWER POST - TUOTTEET POWER POST Suunniteltu siten, että mahdollistaa helpon pääsyn puristusyksikön kuusiopäähän, jolloin puristusta voidaan säätää laatan muotoutuessa. Kuormituksen ilmaisin on selkeästi näkyvissä verkkokaiteen läpi. Turvallisuuden lisäämisesi puristuskierre on suojattu teräsputkella, joka toimii samalla kantokahvana. Korkeuden säätäminen on helppoa, pikairrotus E-pidikkeellä. Paino 17 kg POWER POST -jatke POWER POST -jatke 3,5 metristä aina 4,2 metriin saakka. Paino 3,1 kg POWER POST -yläpidike Pidikkeen avulla asennetaan toinen kaide alakaiteen päälle. Pidike kiinnitetään alapidikkeeseen (tuotenro 11269) mukana toimitettavalla siipimutterilla. Paino 0,9 kg Jauhemaalattu POWER POST -alapidike Pidikkeen avulla asennetaan alempi kaide. Pidike kiinnitetään pikapidikkeellä. Voidaan kiinnittää ja säätää nopeasti haluttuun korkeuteen, kun POWER POST on asennettu. Paino 2,1 kg Jauhemaalattu POWER POST - Tuotteet 55

56 POWER POST - TUOTTEET Kattopidike Kattopidike sijoitetaan ylemmän kaidetolpan päälle ja kiinnitetään Quicloxkiinnityksellä tai E-pidikkeellä. Kun kaidetolppa puristetaan kattoa vasten, piikit tarttuvat tiukasti kiinni ja estävät näin järjestelmää luistamasta pois paikoiltaan onnettomuustilanteessa tai huonoissa sääolosuhteissa. Paino 0,6 kg Pysäytysverkko (20 mm x 20 mm) Pysäytysverkko (20 x 20 mm) kiinnitetään ylä- ja alaosastaan alumiiniputkiin. Muka kartiomaiset muovitulpat, jotka helpottavat verkon asentamista verkon putkipidikkeisiin. Paino 9 kg Verkon putkipidike ja kattopidike Tätä tuotetta käytetään suojaverkon kanssa. Kattopidikkeen tavoin sijoitetaan ylimmän kaidetolpan päälle ja kiinnitetään Quiclox-kiinnityksellä. Kun kaidetolppa puristetaan kattoa vasten, kolme piikkiä tarttuvat tiukasti kiinni ja estävät näin järjestelmää luistamasta pois paikoiltaan onnettomuustilanteessa tai huonoissa sääolosuhteissa. Pidikkeillä kiinnitetään suojaverkko kattoon limittäin jokaisen kaidetolpan kohdalla. Paino 1,5 kg Korotuspidikkeen kattokiinnike Käytetään yhdessä teräsverkkokaiteen kanssa. Kattokiinnikkeen tavoin sijoitetaan ylimmän kaidetolpan päälle ja kiinnitetään Quiclox-kiinnityksellä. Kun kaidetolppa puristetaan kattoa vasten, kolme piikkiä tarttuvat tiukasti kiinni ja estävät näin järjestelmää luistamasta pois paikoiltaan onnettomuustilanteessa tai huonoissa sääolosuhteissa. Pidikkeillä kiinnitetään teräsverkkokaiteen korotus limittäin jokaisen kaidetolpan kanssa. Paino 0,9 kg 56

57 POWER POST - TUOTTEET Korotuspidikkeen liitin Korotuspidikkeen liitintä käytetään kaiteen korotusten kiinnittämiseen halutulle korkeudelle lattian ja katon väliin. Liittimet on esiasennettu kaidetolppiin, jotta vältetään tarpeetonta työskentelyä korkealla. Paino 1,4 kg Verkon putkipidikkeen liitin Verkon putkipidikkeen liitintä käytetään suojaverkon kiinnittämiseen halutulle korkeudelle lattian ja katon väliin. Liittimet on esiasennettu kaidetolppiin, jotta vältetään tarpeetonta työskentelyä korkealla. paino 2,2 kg Koukku Koukkua käytetään teräsverkkokaiteen, kaiteen korotuksen ja suojaverkkojen nostamiseen paikoilleen eri järjestelmissä. Koukun pituutta voi säätää, mikä takaa turvallisen asennuksen ilman korkealla työskentelyä. Yksinkertaisen toimiva koukku tekee nostamisesta turvallista. Varustettu rannelenkillä. Paino 1,3 kg Kuhunkin asennukseen tarvitaan kaksi koukkua POWER POST -kiinnike Karkaistusta teräksestä valmistettu kiinnike on tarkoitettu käytettäväksi POWER POSTin kanssa tuomaan lisäsuojaa ja estämään luistamista kitkaan perustuvissa asennuksissa. Paino 1 kg POWER POST - Tuotteet 57

58 POWER POST - TUOTTEET POWER POST -jalka E-pidike 55/12 Vatupassi Käytetään POWER POSTin kiinnittämiseen lattiaan, kun edellytetään mekaanista ankkuria. Tukeva osa vaativiinkin sovelluksiin. Jalka voidaan liittää POWER POSTiin ennen asennusta. E-pidike kiinnittää komponentit helposti POWER POSTiin vähentäen näin työkalujen tarvetta. Paino 0,08 kg Liitettävä vatupassi mahdollistaa POWER POSTin nopean ja helpon pystyasennuksen. Paino 0,05 kg Paino 3,1 kg 58

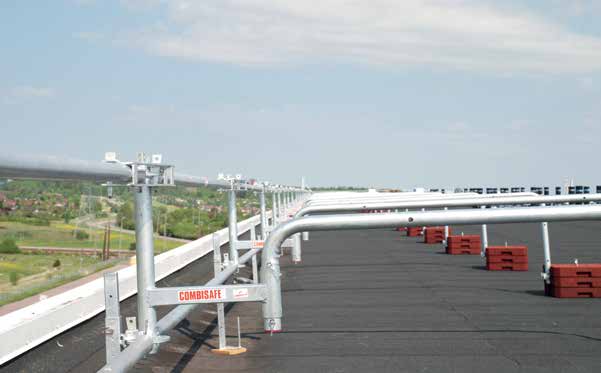

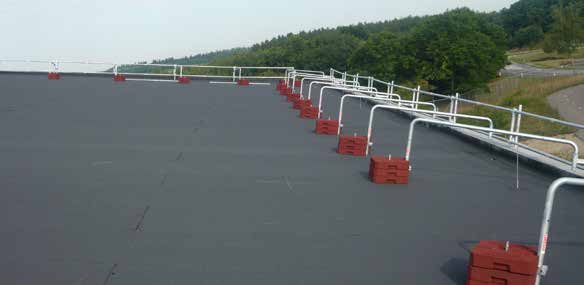

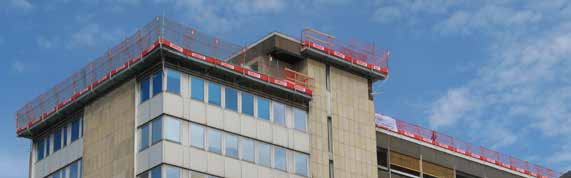

59 VASTAPAINOKAIDEJÄRJESTELMÄ MONIPUOLINEN ERILLISRATKAISU TASAKATOILLE Uusi tasakatoille tarkoitettu COMBISAFEn vastapainojärjestelmä on monipuolinen ja helposti asennettava ratkaisu väliaikaiseen putoamissuojaukseen ilman mekaanisia kiinnityksiä. Kestävä järjestelmä on valmistettu galvanoidusta teräksestä, ja siinä käytetään tukivartta ja vastapainoa tarjoamaan standardin EN A mukaista suojausta. Samalla se mahdollistaa kattopinnan helpon käsiteltävyyden rakennus- ja saneerausprojekteissa. Järjestelmä ei edellytä erikoistyökaluja, ja siihen kuuluvat ergonomiset työntökärryt vastapainojen asentamista varten. Tukivarsi voidaan asentaa kahteen eri asentoon: katon pintaan tai kohotettuna siten, että katon pintaa on helppo käsitellä. Ominaisuudet ja hyödyt Nopea ja helppo asentaa ilman erikoistyökaluja. Järjestelmää varten suunnitellut ergonomiset työntökärryt vastapainojen asentamiseen. Tukivarsi voidaan asentaa kahteen eri asentoon: katon pintaan tai kohotettuna siten, että katon pintaa on helppo käsitellä. Tukivarsi ja painot voidaan siirtää työntökärryllä sivuun milloin tahansa, mikäli katon pinta halutaan vapaaksi työskentelyä varten. Sisältää valinnaisen jalkalistan, mikä vähentää tavaroiden ja roskien putoamisriskiä. Ainutlaatuinen vasaroitava kiilakiinnitys nopeuttaa asennusta. Galvanoitu teräs takaa kestävän rakenteen. Kierrätetystä kumista valmistetut vastapainot eivät vaurioita kattorakenteita. Pysäytyssuojaus - Tuotteet 59

60 VASTAPAINOJÄRJESTELMÄ - TUOTTEET Vastapainosarja Sisältää 3 x 15 kg kumipainot (45 kg) ja pidikkeen (3 kg). Painot on valmistettu kierrätyskumista, minkä ansiosta ne ovat kestäviä ja suojaavat katon rakenteita. Toisin kuin betonipainot, kumipainot eivät halkeile eikä niistä irtoa paloja, mikä takaa tarkat painolaskelmat ja toimivan järjestelmän. Paino 3 x 15 kg plus pidike 3 kg (48 kg) Tukivarsi Voidaan asentaa kohotetuksi tueksi siten, että se mahdollistaa kattopinnan käsittelemisen, tai katon pintaan tuomaan kestävämpää turvaa ja helpottamaan työntekijöiden kulkua katon reunalla. Vartta voidaan siirtää työntökärryllä sivusuunnassa vastapainon ollessa kiinnitettynä tai varsi voidaan irrottaa vastapainosta ja siirtää sivulle suojakaiteen suuntaisesti, mikäli katon pinta halutaan vapaaksi työskentelyä varten. Paino 10,1 kg Standardi: SFS-EN 13374, luokka A Keskikappale Mahdollistaa turvallisen kiinnityksen tukijalkaan ja kääntöpisteen tukivarrelle, mikä takaa varren helpon siirron sivusuunnassa tai irrotuksen kattopinnan käsittelyä varten. Paino 5 kg Standardi: SFS-EN 13374, luokka A / Suojakaiteet Kestävät teräskaiteet, joiden pituudet ovat 1,57 m ja 3,07 m, mahdollistavat monipuolisen käytön kaikissa tilanteissa / Pituus 1,57 m / Paino 5,9 kg / Pituus 3,07 m / Paino 11,5 kg Standardi: SFS-EN 13374, luokka A 60

61 VASTAPAINOJÄRJESTELMÄ - TUOTTEET Tukiosa Asennetaan kaidejohteisiin vahvistamaan suojakaidetta tukivartta siirrettäessä, kun katon pinta halutaan vapaaksi. Kiinnitetään kiilakiinnityksin, jotta siirtäminen on nopeaa. Paino 3,4 kg Standardi: SFS-EN 13374, luokka A Tukijalka Asennetaan keskikappaleeseen. Kiinnittää järjestelmän katon reunaan ja toimii jalkalistan pidikkeenä. Voidaan nostaa, jotta päästään käsiksi kattorakenteisiin. Paino 2,7 kg Standardi: SFS-EN 13374, luokka A Työntökärryt Jalkalista Kuormituksen jakolevy Ergonomisesti muotoillut työntökärryt mahdollistavat kumisten vastapainojen helpon lastauksen yhden henkilön voimin sekä siirron ja sijoittamisen vähentäen manuaalista käsittelyä ja loukkaantumisriskiä. Kaasutoiminen tuki nostokorkeuden säätöön. Paino 14,1 kg Teräksinen jalkalista lisää turvallisuutta ja kestävyyttä. Vähentää tavaroiden ja roskien putoamisriskiä. Helppo kiinnittää tukijalkaan kiinnitystapilla. Paino 8,1 kg Pituus 3,07 m Standardi: SFS-EN 13374, luokka A Kuormituksen jakolevyt sijoitetaan tukivarsien alle, kun järjestelmä asennetaan katon pintaan. Tehtävänä on jakaa kuormitusta ja suojata pehmeää tai paljasta kattorakennetta. Paino 0,8 kg kiinnike, levy komposiittimateriaalia Pysäytyssuojaus - Tuotteet 61

62 VERKKOKAIDEJÄRJESTELMÄ JOUSTAVA PUTOAMISSUOJAUSRATKAISU KATTORAKENTAMISEEN Verkkokaidejärjestelmän tarjoama joustava putoamissuojausratkaisu täyttää standardin SFS-EN luokan C vaatimukset. Järjestelmä seuraa kattojen mutkia ja sopeutuu lähes kaikkiin kuviteltavissa oleviin kattojen muotoihin, kuten kaareviin katoksiin, syviin kouruihin, pitkiin räystäsylityksiin, katon sisäpuolisiin ja reunalla oleviin kouruihin sekä nykyaikaisen varastorakentamisen suuriin jänneväleihin. Verkkokaidejärjestelmää voidaan käyttää useiden eri materiaalien ja rakennustekniikoiden yhteydessä mukaan lukien I-teräspalkit, ontot neliöprofiilit, betonipylväät ja puu. Järjestelmä suojaa kattotyöntekijöitä putoamiselta, minkä lisäksi se estää roskia putoamasta alapuolella työskentelevien päälle. Kun järjestelmä yhdistetään lisäksi sisäiseen turvaverkotukseen, saadaan suojattu tila, jonka sisällä kattoasentaja voi tehdä työtään täysin suojassa. Ominaisuudet ja hyödyt Verkko levittyy jopa 10 metrin matkalle välitukien väliin vakiomuodossaan, joten se sopii nykyaikaisiin suuriin varastorakennuksiin. Suuret yli 1,5 metrin räystäsylitykset, minkä ansiosta toimii sekä putoamisesteenä että putoamissuojauksena 62

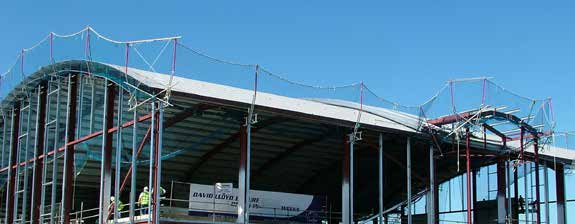

63 VERKKOKAIDEJÄRJESTELMÄ Tekee kattoammattilaisten työstä turvallisen ja ohjaa heitä suorittamaan työn oikein. Useita kiinnitysmahdollisuuksia, jotka soveltuvat erilaisin rakennusmenetelmiin ja -rakenteisiin. Suojaa kattoammattilaiset putoamiselta ja estää materiaalien putoamisen sekä suojaa alapuolella työskenteleviä tehokkaasti. Suunniteltu kytkettäväksi sisäisiin turvaverkkoihin. Näin ollen tuloksena on täydellinen suoja, jonka sisällä kattoammattilainen voi tehdä työnsä täysin turvassa. Yksittäisten komponenttien pienen koon ansiosta järjestelmä on helppo kuljettaa ja asentaa vaikeisiinkin paikkoihin. Selkeästi dokumentoitu koulutus ja osaamistodistukset, tarkistusmenettelyt, jäljitettävyys ja laadunvalvonta kriittisiltä turvalaitteilta edellytetyllä tavalla. Reunan turvaverkot Valmistettu standardin SFS-EN 1263 tyypin S mukaan. Turvaverkon mukana voidaan toimittaa etukäteen asetetut pidikkeet, joilla verkko kiinnitetään rakenteisiin. Kuvaus Paino (kg) 3580 Verkkokaide 2,5 m x 10 m 5,3 kg 3585 Verkkokaide 4 m x 10 m 8,5 kg 3590 Verkkokaide 5 m x 15 m 15,8 kg Verkkokaidejärjestelmä 63

64 VERKKOKAIDEJÄRJESTELMÄ - KIINNIKKEET 3560/3561 (ulokepalkit) Hihnakiinnike Tätä kiinnikettä käytetään betoni- ja puurunkoisissa rakennuksissa nopeaan ja tehokkaaseen kiinnitykseen / Paino 10,4 kg 3561 / Paino 8,15 kg (käytetään ulokepalkkien kanssa) 4542 Teräspalkkipidike Teräspalkkipidike varmistaa teräspalkkien ja -tolppien turvallisen kiinnityksen. Palkkikenkiä ja välilevyä voi kääntää eri asentoon etäisyyden kasvattamiseksi tai pienentämiseksi sekä vaaka- että pystysuunnassa. Paino 7,9 kg 270 x 850 mm Standardi: SFS-EN 13374, luokka A 64

65 VERKKOKAIDEJÄRJSTELMÄ - OSAT Kaidetolpan kiinnike Ulokepalkki Kaidetolppa 3550/ Kaidetolpan kiinnike (vakio 3550, suurikokoinen 3555) kiinnitetään ulokepalkkiin 3572 tai sovitinputkeen 3565 kolmella liittimellä , ja se tukee kaidetolppaa Voidaan kiinnittää toisesta päästä teräslaippapidikkeeseen tai hihnakiinnikkeeseen ja toisesta päästä kaidetolpan kiinnikkeeseen kolmella leikarilla. Muodostaa erityyppisiin kiinnikkeisiin asennettuna yhdessä reunan turvaverkon kanssa erittäin turvallisen putoamissuojaratkaisun kattotyöntekijöille / Pituus 1,2 m / Paino 7,6 kg 3555 / Pituus 1,8 m / Paino 11,0 kg teräs Paino 5,1 kg Alumiinipalkki- Pituus mm Paino 2,9 kg Alumiiniputki Standardi: SFS-EN 13374, luokat A, B, C 1901/3565/3573/3575/4545/100037/ Osat Kuvaus Paino (kg) 1901 Lukitustappi ja vaijeri 0,07 kg 3565 Sovitinputki 2,3 kg 3573 Sovitinputki 0,85 kg 3575 Saparoliitin 0,75 kg 4545 Tolppakiinnike, 90 1,1 kg Leikari 4,25 kg Kiinnitysputki 1,45 kg Verkkokaidejärjestelmä 65

66 JOHDANTO - PUTOAMISSUOJAUS LAAJA JÄRJESTELMÄN SUOJAA PUTOAMISELTA Putoamissuojausratkaisumme tarjoavat työmaiden työturvallisuudesta vastaaville laajan tuotevalikoiman, joka suojaa parhaalla mahdollisella tavalla työntekijöitä ja muita tahoja. UUTTA SKYREACH-TURVAORSI SkyReach-turvaorsi on Combisafe-tuotevalikoiman uusi putoamissuojajärjestelmä, ja sitä käytetään etenkin kansilaudoituksen yhteydessä. SkyReach-turvaorsi tarjoaa tehokkaan riippuvan henkilökohtaisen putoamissuojan korkealla työskentelyyn, kun sitä käytetään yhdessä erityisten kiinnikkeiden ja hyväksyttyjen henkilökohtaisten putoamissuojainten kanssa. UUTTA COMBISAFE- LASTAUSJÄRJESTELMÄ MkII MKII-lastausjärjestelmän avulla työntekijät voivat turvallisesti lastata ja purkaa kuormia perävaunuista ja muilta korkeilta tasoilta työmaalla ja lastausalueilla. 66

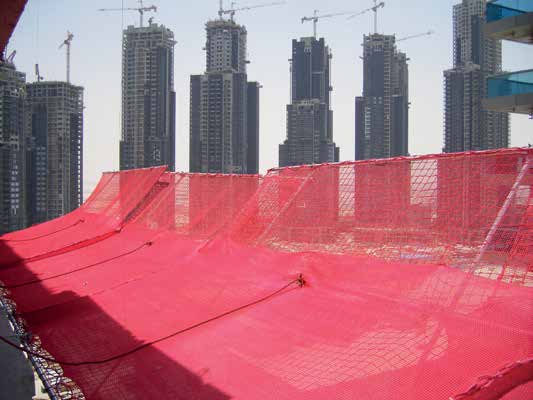

67 JOHDANTO - PUTOAMISSUOJAUS TURVAVERKOT Turvaverkkojärjestelmämme laajentaa putoamissuojausta rakennuksen reunan yli, mikä mahdollistaa putoavien ihmisten ja esineiden pysäyttämisen. Järjestelmän tarkoituksena on vaimentaa iskua ja vähentää esineiden sinkoutumista pois verkosta, joten se soveltuu hyvin korkeisiin rakennuksiin, joissa ihmisten ja esineiden putoamisriski on suurimmillaan. HENKILÖKOHTAISET SUOJAIMET Honeywellin asiantuntijan MILLERin henkilökohtaiset putoamissuojaimet tarjoavat lisäturvaa. Yrityksellä on 60 vuoden kokemus korkealla työskentelystä sekä valikoima innovatiivisia ja tärkeitä ominaisuuksia sisältäviä tuotteita. SUOJAVERKOT COMBISAFE -turvaverkot ovat yhtenäinen ratkaisu rakennusprojekteihin, ja ne suojaavat rakennustyömaalta putoavilta ihmisiltä ja esineiltä. SCAFFSTEP Kannettava ja helppokäyttöinen tikasaskelma, joka on tarkoitettu telineiden turvalliseen kokoamiseen ja purkamiseen. Putoamissuojausjärjestelmät 67

68 PUTOAMISSUOJAUS - SISÄLTÖ Putoamissuojaus Putoamissuojauksen pikaopas SkyReach-Turvaorsi COMBISAFE Lastausjärjestelmä MkII Turvaverkko Turvaverkon kiinnikkeet Turvaverkkojen tarvikkeet Suojaverkot Henkilökohtaiset putoamissuojaimet SCAFFSTEP TM SkyReach-turvaorren yleiskatsaus SkyReach-turvaorren tuotetiedot COMBISAFEN MkII-lastausjärjestelmän yleiskatsaus COMBISAFEN MkII-lastausjärjestelmän tuotetiedot Turvaverkkojen yleiskatsaus Turvaverkkojen tuotetiedot Turvaverkkojen kiinnikkeiden tuotetiedot Turvaverkkojen tarvikkeiden tuotetiedot Suojaverkkojen yleiskatsaus ja tuotetiedot Suojaverkkojen tarvikkeiden tuotetiedot Henkilökohtaisten putoamissuojainten yleiskatsaus HDF-kiinnikkeen tuotetiedot Henkilökohtaisten putoamissuojainten tuotetiedot SCAFFSTEP TM Yleiskatsaus ja tuotetiedot

69 PIKAOPAS SKYREACH-TURVAORSI UUSI SkyReach-turvaorsi on helposti asennettava, kevyt, riippuva henkilökohtainen putoamissuojain, joka ehkäisee korkealta putoamista. SkyReach-Turvaorsi SkyReach-valuholkki SkyReach-laippapidike SkyReach-tasoitusosa Sivu Sivu Sivu Sivu SkyReach-koukku Lateksikartio Henkilökohtaiset putoamissuojaimet Sivu Sivu Sivu 76 COMBISAFE LASTAUSJÄRJESTELMÄ MkII COMBISAFE -lastausjärjestelmä MkII on suunniteltu ehkäisemään putoamisia lastattaessa ja purettaessa laitteita toimitusrekan/perävaunun kuormalavalta. Lastausjärjestelmä MKII yksi jalusta Lastausjärjestelmä MKII kaksi jalustaa Esivalettu paino Tarvikkeet Sivu Sivu Sivu Sivu 80 Putoamissuojausjärjestelmät 69

70 PIKAOPAS TURVAVERKKO Turvaverkot ovat korkealla työskentelyn suojaamisessa käytettävä uusin innovaatio, joka on suunniteltu erityisesti ottamaan kiinni putoavia esineitä, roskia ja ihmisiä. TURVAVERKKO Turvaverkko MAXI Nurkkaverkko Turvaverkko, puolisuunnikas Sivu /92 93/94/95/96 Sivu /98/99 Sivu /01/02 Sivu Turvaverkon korotus Sivu 84 KIINNIKKEET Turvaverkkoja on saatavissa useilla erilaisilla kiinnikkeillä, mikä mahdollistaa tuotteen kiinnittämisen lähes kaikenlaisiin rakenteisiin. Laattakiinnike Julkisivukiinnike Telinekiinnike irrallinen laattakiinnike Sivu Sivu Sivu Sivu

71 PIKAOPAS Monitoimipidike Teräspalkkipidike Tolppakiinnike, 90 Sivu Sivu Sivu TARVIKKEET Turvaverkkoihin on saatavissa useita erilaisia tarvikkeita, mikä mahdollistaa tuotteen kiinnittämisen lähes kaikenlaisiin rakenteisiin. Tuulilukko Taivekiinnike Jalan jatke Säädettävä liitin Sivu Sivu Sivu Sivu SUOJAVERKOT Ylityspalkki Suojaverkko Tarvikkeet Sivu /66 Sivu 88 Sivu 89 Putoamissuojausjärjestelmät 71

72 PIKAOPAS HENKILÖKOHTAISET PUTOAMISSUOJAIMET HDF-KIINNIKE MILLER H-Design DuraFlex -turvavaljaat (L) Miller Revolution Comfort R2 -turvavaljaat L/XL MILLER-takajatke, 0,3 m Sivu 91 CT1275 Sivu 92 CM Sivu 92 CM Sivu 93 CM MILLERin reunatestattu, iskua vaimentava MANYARD MILLER TurboLite Edge MILLER Falcon Kelautuva vaijeritarrain Miller SafEscape ELITE -pelastussarja Sivu 93 CM Sivu 93 CM CM / Sivu 94 CM Sivu 94 CM SCAFFSTEP TM SCAFFSTEP Sivu /

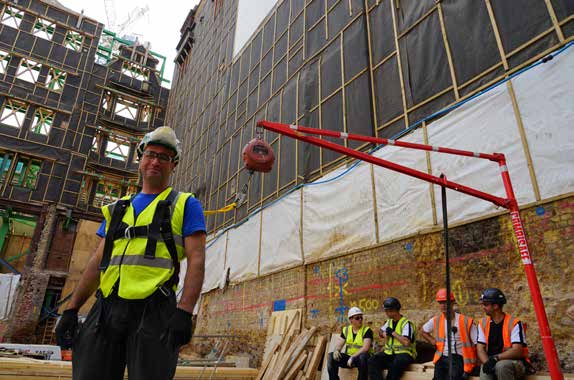

73 SKYREACH-TURVAORSI RIIPPUVA PUTOAMISENESTOJÄRJESTELMÄ UUSI SkyReach-turvaorsi on helposti asennettava, kevyt, riippuva henkilökohtainen putoamissuojain, joka ehkäisee korkealta putoamista. Itse SkyReach-turvaorren korkeus on 3,1 metriä ja kiinnityspuomin pituus 2 metriä. Kun käytetään 6,2 metrin kelautuvaa tarrainta, järjestelmä mahdollistaa työskentelyn jopa 8,5 metrin säteellä, mikä tarkoittaa lähes 230 m 2 :n pinta-alaa. Helposti asennettava ja kevyt SkyReachturvaorsi on riippuva kiinnityspiste henkilökohtaiseen suojaukseen. Turvaorsi ehkäisee korkealta putoamista, ja sitä käytetään etenkin kansilaudoituksen yhteydessä. Yhdessä erityisten kiinnikkeiden ja hyväksyttyjen henkilökohtaisten putoamissuojainten kanssa SkyReachturvaorsi tarjoaa putoamissuojajärjestelmän, joka edistää työpaikan turvallisuutta. Intuitiivinen ja helppo käyttää, yksi henkilö pystyy käyttämään turvaortta ja asentamaan sen. Kun käytössä on joko teräslaippapidike tai COMBISAFE-lastausjärjestelmän MkII jalusta, järjestelmää voidaan käyttää materiaalien turvalliseen lastaamiseen ja purkamiseen ajoneuvoista työmaalla tai lastausalueella. SkyReach-Turvaorsi 73

74 SKYREACH-TURVAORSI Ominaisuudet ja hyödyt Kevyt turvaorsi, jonka yksi henkilö voi kuljettaa ja asentaa käsin ilman nosturia Voidaan taittaa kokoon muutamassa sekunnissa siirtämistä, nosturin pääsyä ja varastointia varten Hyvä näkyvyys joka puolelle, mukaan lukien nosturinkäyttäjät Täyttää standardin SFS-EN795:2012 tyypin B vaatimukset; DEKRA EXAM GmbH:n myöntämä CE-hyväksyntä* 360 :n ja 8,5 metrin työskentelysäde Lähes 230 m 2 :n työskentelypinta-ala Taittuva puomi ja tuki lukittuvat paikalleen muutamassa sekunnissa lukitustapilla Kaksi kiinnikevaihtoehtoa: valuholkki, jota käytetään betonirakenteissa kansilaudoituksen yhteydessä, tai teräslaippapidike, jota käytetään putoamissuojajärjestelmänä, kun ajoneuvoja lastataan ja puretaan teräsrakenteen vieressä Täyttää standardin SFS-EN795:2012 tyypin E vaatimukset, DEKRA EXAM GmbH:n myöntämä CE-hyväksyntä käytettäessä yhdessä COMBISAFE-lastausjärjestelmän kanssa ajoneuvojen lastaamiseen ja purkamiseen työmaalla tai lastausalueilla Puomeissa olevat heijastusteipit takaavat hyvän näkyvyyden nosturinkäyttäjille Integroitu, päätön hihna nosturilla nostoa varten (tarvittaessa) *Kun käytetään yhdessä SkyReach-valuholkin tai teräslaippapidikkeen kanssa 74

75 SKYREACH-TURVAORSI - TUOTTEET 8100 SkyReach-Turvaorsi Taitettuna toimitettava, kevyt turvaorsi on valmistettu teräksestä. Yksi henkilö pystyy käyttämään ja siirtämään turvaortta. Järjestelmä tarjoaa 8,5 metrin työskentelysäteen. Sisältää nostohihnan, jolla turvaorsi voidaan tarvittaessa nostaa paikalleen. Koko: korkeus 3,1 m, 2 m:n puomi Paino 25 kg ja maalattu teräs Täyttää standardin SFS-EN795:2012 tyypin B vaatimukset 8200 Valuholkki Valetaan suoraan betoniin, toimii SkyReach-turvaorren runkona. Aukon suojana on muovitulppa, joka ehkäisee lian ja veden pääsyä. Koko 0,8 m x Ø76 mm Paino 2,3 kg Öljykäsitelty galvanoitu teräs 8500 Teräslaippapidike Teräsrakenteissa käytettävä pidike ja kuppi, kun SkyReach-turvaortta käytetään putoamissuojajärjestelmänä ajoneuvojen lastaamisen ja purkamisen yhteydessä. Soveltuu terästolppiin, joiden laipan leveys on cm. Tuote sisältää kaksi pidikettä ja yhden kupin SkyReach-turvaortta kohden. Koko 0,75 m x 0,2 m Paino 13,8 kg ä terästä Tasoitusosa Tasoitusosa on teräsputki, jossa on vesivaaka. Sen avulla varmistetaan, että valuholkki on pystysuorassa, kun holkki asetetaan betoniin. Size 1,0 m x Ø72 mm Paino 2,8 kg Galvanoitu teräs SkyReach-Turvaorsi 75

76 SKYREACH-TURVAORSI - TUOTTEET SkyReach Reach -koukku Koukun avulla yletytään viereisiin SkyReach-turvaorsiin, jotka ovat käden ulottumattomissa turvaortta vaihdettaessa. Pidennettävä: 1,2 2,7 m. Koko 1,2 2,7 m Paino 1,0 kg Alumiini/kastosinkitty teräs Lateksikartio Lateksikartio on säältä suojaava tiiviste, joka on sijoitettu SkyReach-turvaorren mastoon. Se estää veden ja lian pääsyn valuholkkiin, kun SkyReach-turvaorsi on paikoillaan holkissa, ja siten estää SkyReach-turvaorren jäätymisen holkkiin kylmällä säällä. Koko 125 mm Paino 0,03 kg Lateksi Henkilökohtaiset putoamissuojaimet Jotta käyttäjän suojaus on kattava korkealla työskenneltäessä, SkyReach-turvaorren kanssa on käytettävä henkilökohtaisia putoamissuojaimia. Keskustele Combisafe-edustajan kanssa SkyReach-turvaorren kanssa käytettävistä hyväksytyistä henkilökohtaisista putoamissuojaimista. CM : MILLER FALCON, kelautuva vaijeritarrain (10 m) Markkinoiden turvallisin ja tukevin kelautuva tarrain, joka on valmistettu ruostumattomasta teräksestä. Täyttää standardin SFS-EN 360 vaatimukset. Katso lisätietoja SIVULTA 94 CM : MILLER-jatke, 0,3 m, MD50-hihnajatke turvavaljaiden takakiinnityksen pidentämiseen; käyttäjä voi kiinnittää/irrottaa putoamissuojajärjestelmän ilman apua. Katso lisätietoja SIVULTA

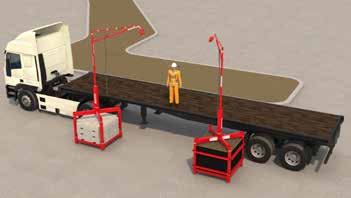

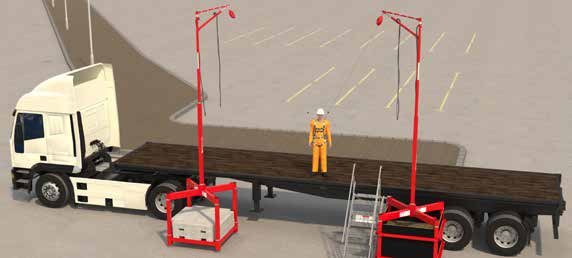

77 COMBISAFE LASTAUSJÄRJESTELMÄ MkII TURVALLINEN LASTAAMINEN JA PURKAMINEN COMBISAFE -lastausjärjestelmä MkII on suunniteltu ehkäisemään putoamisia lastattaessa ja purettaessa laitteita toimitusrekan/perävaunun kuormalavalta. Järjestelmän UUTEEN SkyReach-turvaorteen sisältyy kelautuva tarrain, joka kiinnitetään käyttäjän turvavaljaisiin. Uudistetun COMBISAFE-lastausjärjestelmän siirrettävän jalustan litteä pakkaus, pultittomuus ja vaihdettavat, säädettävät jalat mahdollistavat yksiköiden pinoamisen. Kuhunkin järjestelmään sisältyy jalusta, joka tuetaan kg:n painoisella esivaletulla painolla, joka on yhteensopiva aiempien mallien kanssa. Painoina voidaan vaihtoehtoisesti käyttää myös muuta materiaalia, kuten tiivistettyä 10 mm:n soraa* tai paikalla valettua betonia. Käytettäessä vakiolastausjärjestelmää MkII käyttäjän kiinnityspiste on 5,9 m maanpinnasta. Kuorma-auton kuusimetrisellä lavalla työskentelyyn tarvitaan vain yksi COMBISAFElastausjärjestelmä MKII. Kahta järjestelmää tarvitaan, jos ajoneuvon pituus on yli 8 metriä. Tällöin käyttäjän on oltava kiinnitettynä molempiin järjestelmiin samanaikaisesti. Alempana työskenneltäessä järjestelmään voidaan liittää SkyReach-yläosa 4.7, jolloin kiinnityspiste on 4,7 metriä maanpinnasta. Lastausjärjestelmä MkII 77

78 COMBISAFE LASTAUSJÄRJESTELMÄ MkII Ominaisuudet ja hyödyt CE-hyväksytty, SFS-EN 795:2012, tyyppi E Kun käytössä on SkyReachlastausjärjestelmän 5.9 jatko-osa, käyttäjän kiinnityspiste on 5,9 m maanpinnasta. Voidaan toimittaa litteässä pakkauksessa kokoamista varten Jalustassa ei ole tappeja eikä pultteja, joten asentaminen/purkaminen on nopeaa ja helppoa Helppo purkaa pinottaviksi yksiköiksi, mikä helpottaa kuljetusta ja vähentää varastointitilan tarvetta Soveltuu rakennustyömaa- tai lastausaluekäyttöön Yksikkö voidaan asettaa vaakatasoon säädettävien/vaihdettavien jalkojen avulla (jopa 5 ). Jalat voi myös vaihtaa, jos ne vaurioituvat. Saatavana muottituet muotintekoa varten Vakiotuet muotintekoa varten mahdollistavat esim. 10 mm:n tiivistetyn soran tai paikalla valetun betonin* käytön painoina *Painon on painettava vähintään kg 78

79 COMBISAFE LASTAUSJÄRJESTELMÄ MkII - TUOTTEET 8806 COMBISAFE-lastausjärjestelmä MkII, yksi jalusta Lastausjärjestelmä MkII on suunniteltu estämään putoamisia lastattaessa ja purettaessa laitteita toimitusrekan/perävaunun kuormalavalta. Voidaan toimittaa litteässä pakkauksessa ja pinota. (sisältää yhden SkyReach-turvaorren) Koko 1,4 m x 1,4 m Korkeus 5,9 m** Paino 304 kg /maalattu teräs Täyttää standardin SFS-EN 795:2012, tyypin E vaatimukset. **Kun käytössä on yläosa 4.7, korkeus on 4,7 m 8810 Combisafe-lastausjärjestelmä MkII, kaksi jalustaa Kahta järjestelmää tarvitaan, jos kuormia lastataan ajoneuvoihin tai puretaan ajoneuvoista, joiden pituus on yli 8 metriä. Voidaan toimittaa litteässä pakkauksessa ja pinota. (sisältää kaksi SkyReach-turvaortta) Koko: pituus 1,4 m x leveys 1,4 m Korkeus 5,9 m** Paino 610 kg /maalattu teräs Täyttää standardin SFS-EN 795:2012, tyypin E vaatimukset. **Kun käytössä on yläosa 4.7, korkeus on 4,7 m COMBISAFEn esivalettu paino Vain kaksi tällaista betonipainoa tarvitaan COMBISAFElastausjärjestelmän jalustan painoksi käytön aikana.*** Paino: 800 kg *** Muita kokoonpanoja ja lisäkomponentteja on saatavana. Katso lisätietoja käyttöohjeesta. Lastausjärjestelmä MkII 79

80 COMBISAFE LASTAUSJÄRJESTELMÄ MkII - TARVIKKEET Yläosa 4.7 Muottituet Soralevyt Käytetään SkyReach-jatko-osan 5.9 sijaan matalammissa tiloissa, esim. työskenneltäessä matalan katon alla. Sisältää 8 kpl tukia, joita käytetään muottilevyjen vahvistamiseen. Sisältää yhden pohjalevyn ja neljä muotoonleikattua sivulevyä. Tarkoitettu soralla täytettyä painolastia varten. Paino 26,8 kg Materiaali: fenolihartsilla liimattu vaneri Muottilevyt MILLER FALCON, kelautuva vaijeritarrain (6,2 m) MILLER-jatke, 0,3 m CM CM Sisältää yhden pohjalevyn ja neljä muotoonleikattua, vahvistettua sivulevyä. Tarkoitettu märkää betonia varten valettaessa tarvittavaa painoa. Edellyttää tuotetta Materiaali: fenolihartsilla liimattu vaneri Markkinoiden turvallisin ja tukevin kelautuva tarrain, joka on valmistettu ruostumattomasta teräksestä. Täyttää standardin SFS-EN 360 vaatimukset. Katso lisätietoja SIVULTA 94 MD50-hihnanjatke turvavaljaiden takakiinnityksen pidentämiseen; käyttäjä voi kiinnittää/irrottaa putoamissuojajärjestelmän ilman apua. Katso lisätietoja SIVULTA

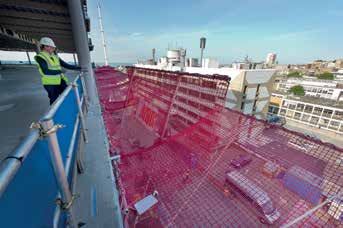

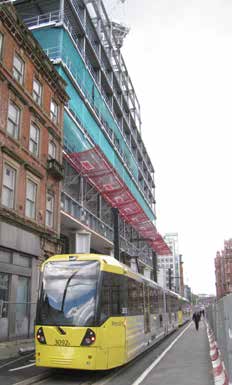

81 TURVAVERKKO LAAJAA SUOJAUSTA PUTOAVILTA ESINEILTÄ Turvaverkko on korkealla työskentelyn uusin innovaatio, joka soveltuu erinomaisesti ahtaille kaupunkityömaille, joissa tilaa on vähän ja ihmisten ja omaisuuden suojaaminen mahdollisilta vaaroilta on tärkeää. Turvaverkko ottaa luotettavasti vastaan putoavat esineet ja suojaa näin omaisuutta, yleisöä ja työntekijöitä ehkäisten yritykselle suunnattuja kanteita onnettomuustilanteessa. Kohdekohtaisten kiinnikkeiden ansiosta turvaverkko voidaan asentaa suoraan kiinni rakennukseen (teräs- tai betonirunkoon) tai telineisiin. Vakioverkon leveys on 3,3 metriä, minkä lisäksi saatavissa ovat 4,6 metriä leveä Maxi-verkko ja 3,3 metriä leveä kulmaverkko. Näiden avulla turvaverkko soveltuu kaikenlaisiin rakennuksiin mukaan lukien rakennukset, joissa on suuret räystäät. TURVAVERKKO 81

82 TURVAVERKKO Ominaisuudet ja hyödyt Turvaverkkona käytetään luokan B1 verkkoa. Jokaisen verkon silmäkoko on 60 x 60 mm, ja mukana toimitetaan roskaverkko 20 mm x 20 mm. Turvaverkko pysäyttää jopa kuuden metrin korkeudelta putoavat ihmiset ja roskat, ja lisäksi verkko vaimentaa energiaa. Vaimentaa energiaa jopa 4,4 kj. Verkon paikkaa on helppo muuttaa. Täyttää standardin SFS-EN 1263 vaatimukset. Verkon joustava rakenne ja rungon muodon kevyt muotoutumiskyky varmistavat, etteivät putoavat esineet kimpoa verkosta pois tai rikkoudu palasiksi, jotka saattavat vahingoittaa alla oleskelevia ihmisiä ja omaisuutta. Yhdistelmäverkko pysäyttää selkeästi pienemmätkin roskat. Verkko voidaan taittaa kokoon pudonneiden esineiden poistamista varten. 82

83 TURVAVERKKO - TUOTTEET 10991/10992/10993/10994/10995/10996 TURVAVERKKO Pituus 4,2 tai 6 metriä, leveys 3,3 metriä. Tarkoitettu ihmisten ja esineiden pysäyttämiseen. Verkon silmäkoko 60 mm x 60 mm. (Vakiona roskaverkko, jonka silmäkoko on 20 mm x 20 mm). A B C Paino (kg) ,2 m 2,5 m 2 ± 0,5 m 68 kg ,2 m 3,0 m 2 ± 0,5 m 72 kg ,2 m 3,5 m 2 ± 0,5 m 76 kg ,0 m 2,5 m 4 ± 0,5 m 76 kg ,0 m 3,0 m 4 ± 0,5 m 80 kg ,0 m 3,5 m 4 ± 0,5 m 84 kg _ /10998/10999 Turvaverkko MAXI Turvaverkko Maxi on leveämpi versio tavallisesta verkosta, joten se tarjoaa entistäkin paremman pysäytyssuojan. Pituus 6 metriä, leveys 4,6 metriä. Tarkoitettu ihmisten ja esineiden pysäyttämiseen (vain sisäosiossa, ei ulkoreunalla). Verkon silmäkoko 60 mm x 60 mm. (Vakiona roskaverkko, jonka silmäkoko on 20 mm x 20 mm). Pyynnöstä saatavana 4,2 m pitkä verkko. A B C Paino (kg) ,0 m 2,5 m 4 ± 0,5 m 101 kg ,0 m 3,0 m 4 ± 0,5 m 105 kg ,0 m 3,5 m 4 ± 0,5 m 109 kg _002 TURVAVERKKO 83

84 TURVAVERKKO - TUOTTEET 1000/11001/11002 Nurkkaverkko Nurkkaverkko on turvaverkon erikoismalli, joka on tarkoitettu käytettäväksi kulmissa. Kulmaverkko soveltuu vain putoavan materiaalin putoamisen estämiseen. A B C Paino (kg) A 3,3 m ,0 m 2,5 m 2,5 m 112 kg ,0 m 3,0 m 2,5 m 116 kg B ,0 m 3,5 m 2,5 m 120 kg C _ Turvaverkko, puolisuunnikas Puolisuunnikkaan muotoinen verkko on suunniteltu kaareviin rakennuksiin. Sisäpuolen pituus on 4,2 m, ulkopuolen pituus 6 m ja ulkonema 3,3 m. Tarkoitettu ihmisten ja esineiden pysäyttämiseen. Verkon silmäkoko 60 mm x 60 mm. (Vakiona roskaverkko, jonka silmäkoko on 20 mm x 20 mm). Vain tilauksesta Turvaverkon korotus Turvaverkon korotus on suunniteltu erityisesti korkeisiin rakennuksiin, ja se kestää tuulennopeuden jopa 160 km/h. Rakenteeseen kuuluu luokan B1 verkko, jonka silmäkoko on 100 mm x 100 mm sekä roskaverkko 20 mm x 20 mm. Yhdistelmärakenteen on todettu estävän jopa 100 kg:n painoisten esineiden putoamisen kuudesta metristä. Verkot ja palvelut Suojaverkkomme voidaan räätälöidä sopimaan saumattomasti kaikenlaisiin rakennuksiin. Toisinaan saatetaan kuitenkin tarvita täydennysosia, etenkin jos rakennuksessa on epätavallisia muotoja ja rakenteita. Näiden aukkojen täyttämiseksi on saatavilla useita erilaisia verkkoja. Combisafen suunnittelupalvelu auttaa valitsemaan kuhunkin projektiin sopivimmat suojaverkot, kiinnikkeet ja täydennysverkot. Saat lisätietoja ottamalla yhteyttä paikalliseen myyntiedustajaasi. 84

85 TURVAVERKON KIINNIKKEET - TUOTTEET Laattakiinnike Lisää laatan korkeuden 185 mm:iin. Vahvistettu ja muotoilu sopimaan julkisivukiinnikkeiden tai metallitasojen päälle. Paino 5,6 kg Julkisivukiinnike Kiinnittää verkon rakennuksen julkisivuun sitä vahingoittamatta. Paino 4,8 kg Telinekiinnike Kiinnittää verkon rakennustelineisiin. Verkon kiinnitykseen tarvitaan kaksi pystykiinnikettä. Paino 4,0 kg irrallinen laattakiinnike Tarkoitettu esiasennukseen: muuraus voidaan tehdä kiinnikkeen päälle työmaalla, mikä mahdollistaa verkon vapaamman sijoittamisen. Paino 3,2 kg TURVAVERKKO 85

86 TURVAVERKON KIINNIKKEET - TUOTTEET Monitoimipidike Teräspalkkipidike Tolppakiinnike, Kiinnittää verkon pystytukiin. Paino 7,9 kg Kiinnittää turvaverkon teräspalkkeihin ja -pilareihin vaakatasossa. Paino 7,9 kg Monipuolinen kiinnike, joka muuttaa tolppakiinnikkeen asentoa 90. Voidaan käyttää esimerkiksi salpana asennettaessa palkinpäätykiinnike (tuotenro 4401/4411) pystysuuntaiseen muottipalkkiin. Paino 1,1 kg Standardi: SFS-EN 13374, luokka A TURVAVERKON TARVIKKEET - TUOTTEET Tuulilukko Automaattitoiminen - vapautuu verkkoa taitettaessa ja kytkeytyy verkon ollessa auki. Varustettu sääsuojan nousun estotoiminnolla, jos lukitustoimintoa ei tarvita. Portaaton pystysäätö. Paino 2,9 kg 86

87 TURVAVERKON TARVIKKEET - TUOTTEET Taivekiinnike Portaattomasti säädettävä kiinnike. Soveltuu suurempiin ylälaattapalkkeihin 780 mm:iin saakka käytettäessä yhdessä jatkeen kanssa. Helppo mukauttaa teräs- ja betonirakenteisiin. Paino 9,7 kg Jalan jatke Kaksitoiminen jatke: jatkaa taivekiinnikettä (tuotenro 10878) sopimaan suurempiin pystytyksiin sekä jatkaa runkoa toimimaan tukena alla olevalla lattialla. Helppokäyttöinen, kapea rakenne, kiinnitys yhdellä putilla. Suojattu siten, ettei tartu palkkeihin. Paino 5,9 kg Säädettävä liitin Kiinnittää verkon oikealle korkeudelle riippumatta laattakiinnikkeen säädöistä ja poistaa näin raot. Monipuolinen käyttö myös kaarevissa julkisivuissa. Paino 1,2 kg 10965/10966 Ylityspalkki Käytetään yhdessä laattakiinnikkeen tai irrallisen laattakiinnikkeen kanssa tai voidaan pultata suoraan turvaverkkoon. Tämän avulla turvaverkko voidaan asentaa rakennuksen ulkopuolelle, mistä on hyötyä erityisesti kaltevissa julkisivuissa / Pituus 750 mm / Paino 16,5 kg / Pituus 900 mm / Paino 19,1 kg TURVAVERKON TARVIKKEET - TUOTTEET 87

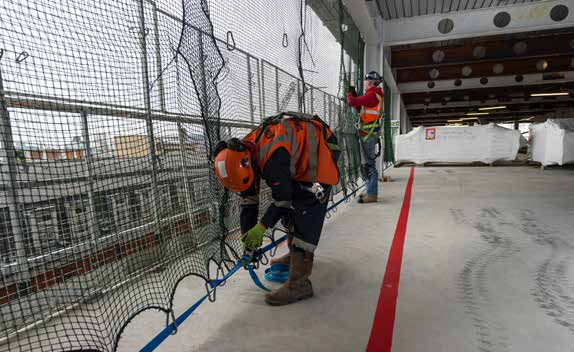

88 SUOJAVERKOT ERIKOISVERKOT Vaakasuuntaisia suojaverkkoja käytetään yleisinä suojina rakennustyömailla suojaamaan ihmisten ja esineiden mahdollista putoamista rakennustyömailta, teollisuuskohteista, varastoista, silloilta jne. Ominaisuudet ja hyödyt Suojaa ihmisten ja esineiden putoamisen. Estää maassa olevien ihmisten ja esineiden jäämisen putoavien esineiden alle. Täyttää standardin SFS-EN vaatimukset. Kevyt, paino vain 0,2 kg/m 2 Solmuton rakenne, jolla on suuri energian vaimennuskyky. Jokaisessa verkossa on testilangat vuosittaista laatutarkistusta varten. Verkon voi kiinnittää perinteiseen tapaan sidontahihnoilla. Teräspalkkiin asennus sujuu nopeasti uudella Grippasovelluksella. Myös pultattu kiinnike (elefanttikoukku) mahdollistaa verkon nopean kiinnityksen ja säädön. Vakiokoot varastossa, tilauksesta voidaan valmistaa lähes kaikki koot asiakkaan tarpeiden mukaan. Tuotetiedot CT Suojaverkko (5 m x 5 m) CT Suojaverkko (5 m x 7,5 m) CT Suojaverkko (5 m x 10 m) CT Suojaverkko (7,5 m x 15 m) CT Suojaverkko (10 m x 12,5 m) CT CT Köysi 2,5 m Köysi 5,0 m 88

89 SUOJAVERKOT - TARVIKKEET CT2500/CT2501 Grippa Grippa on suunniteltu suojaverkkojen ripustamiseen vaakasuuntaisten teräspalkkien alapuolelle. Grippa on kevyt, helppo asentaa ilman työkaluja ja se tarjoaa turvallisen kiinnitystavan. Puolueettomat testit ovat osoittaneet, että Grippa täyttää standardin SFS-EN dynaamista kuormitusta koskevat vaatimukset. CT2500 verkon asentamiseen I-palkkiin enintään 22 mm:n laipalla. Paino XX CT2501 verkon asentamiseen I-palkkiin enintään 50 mm:n laipalla. Paino XX 3130 Elefanttikoukku Laite suojaverkkojen kiinnittämiseen rakenteeseen materiaalista riippuen joko puuruuveilla tai pulteilla. Verkkojen asentaminen ja kiristäminen sujuu näin nopeammin kuin perinteisillä sidontahihnoilla. Pitkän koukun ansiosta verkkojen kiristäminen lisäverkkoja kiinnittämällä on helppoa, ja turha väljyys poistuu. Paino: 0,8 kg Turvaverkkojen tarvikkeet 89

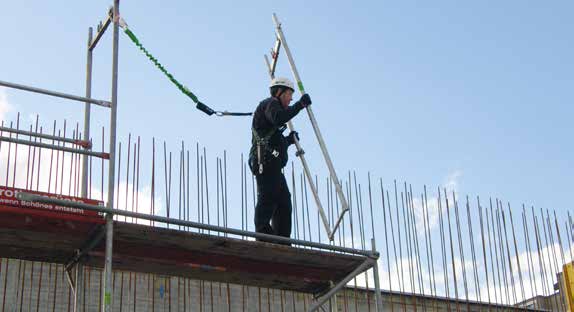

90 HENKILÖKOHTAISET PUTOAMISSUOJAIMET HENKILÖKOHTAISET PUTOAMISSUOJAIMET TYÖNTEKIJÖIDEN TURVAKSI Henkilökohtaiset putoamissuojaimet ovat ratkaisevan tärkeitä rakennustöiden turvallisuuden kannalta. Osana Honeywellia pystymme tarjoamaan asiakkaillemme kattavan valikoiman henkilökohtaisia putoamissuojaimia, tuotteita ja järjestelmiä suojaamaan käyttäjiä korkealla työskenneltäessä ja takaamaan työntekijöille mahdollisimman hyvän liikkuvuuden. Saat lisätietoja ottamalla yhteyttä paikalliseen jälleenmyyjään. Koulutusta MILLERIN henkilökohtaisten putoamissuojaimien käyttöön saa koulutuskeskuksestamme. Tuotevalikoimaan kuuluvat turvaköydet, kelautuvat tarraimet, turvavaljaat ja kiinnikkeet sekä pelastuspakkaukset ja runsas valikoima varusteita ja muita tarvikkeita. Seuraavilla sivuilla esitellään pieni osa valikoimaamme. 90

91 HDF-KIINNIKE KANNETTAVA PUTOAMISSUOJA HDF-kiinnike on kannettava putoamissuoja, joka sopii useimpien merkkien ontelolaattoihin. Se turvaa työskentelyn lattialaattojen asettamisen aikana betonirakennustöissä. Dekran myöntämä CE-hyväksyntä; täyttää standardin SFS-EN 795:2012 luokan B* vaatimukset. Kiinnike sopii mm:n laattoihin. Ominaisuudet ja hyödyt Kevyt ja helppo siirtää Innovatiivinen kaksoislukitusmekanismi takaa turvallisuuden. Täydellinen turvajärjestelmä lattialaattojen asennustöihin käytettynä yhdessä soveltuvien, standardin SFS-EN 361:2002 mukaisesti hyväksyttyjen turvavaljaiden, kuten Miller H-Design CM turvavaljaiden kanssa (katso sivu 92) Dekran myöntämä CE-hyväksyntä; täyttää standardin SFS-EN 795:2012 luokan B vaatimukset Combisafe on HDF-kiinnikkeen valtuutettu huoltoliike, joka tarjoaa kattavia tarkastusja korjauspalveluja, Combisafe käyttää valmistajan alkuperäisiä työkaluja ja varaosia. * yhdessä Millerin iskua vaimentavan turvaköyden CM kanssa CT1275 Kiinnike Kannettava kiinnityspiste, jota voidaan käyttää mm leveiden ontelolattialaattojen kanssa. Paino 12 kg Galvanoitu teräs Henkilökohtaiset putoamissuojaimet 91

92 HENKILÖKOHTAISET PUTOAMISSUOJAIMET - TURVAVALJAAT CM MILLER H-Design Duraflex -turvavaljaat (L) H-Design-turvavaljaat, joissa on vaakasuuntaiset jalkalenkit eikä ristikkäislenkkiä edessä, mikä parantaa käyttömukavuutta ja liikevapautta Venyvä Duraflex-hihna Takana oleva pystysuuntainen D-rengas helpottaa kiinnitystä Kiinnityspisteet Patentoitu D-rintarengas, joka asettuu automaattisesti keskelle putoamisen yhteydessä Helppokäyttöiset soljet, joissa intuitiivinen säätö ylhäältä alas vetämällä (verrattuna perinteisiin solkiin, joita vedetään alhaalta ylös) Vaakasuuntainen jalkahihna ehkäisee jalkoihin ja nivusiin kohdistuvaa kitkaa Hyväksytty paino 140 kg Putoamisen ilmaisimet edessä ja takana Vedenpitävä hihna - PTFE-käsitelty BSIF Product Innovation Highly Commended Award innovaatiopalkinto Täyttää standardin SFS-EN 360 vaatimukset Saatavissa tilauksesta myös koot S/M ja XXL CM Miller Revolution Comfort R2 -turvavaljaat L/XL Nopeasti puettavat turvavaljaat, joissa on käteviä ratkaisuja ja jotka mahdollistavat vapaan liikkumisen. Kaksipistekiinnitys, selkäpuolella D-rengas ja etupuolella kiinnityssilmukat. Joustavaa DuraFlex -kudosta. Kiertyvät PivotLink -liittimet vyötäröllä. ErgoArmor pehmustettu selkäosa. Helppo pukea pikasoljen ansiosta. Pikasoljet rinnassa ja jaloissa. Hihnapidikkeet ylimääräiselle hihnalle. Erillinen merkintäsarja. Integroitu tarvikejärjestelmä. Suojattu kotelo merkinnöille. Täyttää standardin SFS-EN 360 vaatimukset. Saatavissa tilauksesta myös koot S/M ja XXL. 92

93 HENKILÖKOHTAISET PUTOAMISSUOJAIMET CM Miller-jatke, 0,3 m 0,3 m:n hihnajatke, joka on helppo kiinnittää valjaiden takana olevaan D-renkaaseen CM MILLERin reunatestattu, iskua vaimentava MANYARD REUNATESTATTU MANYARD, jossa alumiininen telinekoukku ja alumiininen, ruuvilukittava karabiinihaka CS20. Patentoidun ydinlankatekniikan ansiosta mekaaniset ominaisuudet suojaavat viilloilta ja leikkaantumiselta. Tunnistettava vihreä, putkimainen hihna, jossa musta raita tai musta iskunvaimennin. Päällystetty, kahdesta eri langasta koostuva kuitu: toinen on iskua vaimentava ja toinen hankausta kestävä. Telinekoukku (65 mm:n aukko) Täyttää standardin SFS-EN 355 vaatimukset Pituus 2 m CM MILLER TURBOLITE Edge Miller TurboLite Edge on kevyt, reunatestattu, kelautuva tarrain, jossa on alumiininen Twistlock-karabiini ja integroidulla leikarilla varustettu 60 mm:n telinekoukku. Hyväksytty putoamiskertoimille 2, 1 ja 0. Parempi liikevapaus ja käyttömukavuus Kääntölukittava yläkarabiini helpottaa kiinnittämistä valjaiden takana olevaan D-renkaaseen. 60 mm:n telinekoukku, jossa integroitu leikari Integroitu leikari estää hihnan kiertymisen käytön aikana. Tuote testattu 140 kg:n painolla. Integroitu putoamisen ilmaisin helpottaa tarkastamista. Tukeva ja iskuja kestävä nailonkotelo takaa parhaan mahdollisen kestävyyden. Täyttää standardin EN 360: 2002 vaatimukset: VG (140 kg), VG (FF2) ja VG (reunatestattu) Pituus 2 m Muita malleja saatavissa (kiertolukko, kolmoislukko, telinehaka, pikaliitin). Henkilökohtaiset putoamissuojaimet 93

94 HENKILÖKOHTAISET PUTOAMISSUOJAIMET CM /CM Miller Falcon Kelautuva vaijeritarrain Markkinoiden turvallisin ja tukevin kelautuva tarrain, joka on valmistettu ruostumattomasta teräksestä. Täyttää standardin SFS-EN 360 vaatimukset. Pysäyttää putoamisen muutaman sentin matkalla ja mahdollistaa näin nopean ja turvallisen pelastuksen. Kevyt, kestävä komposiittirakenne, jonka pyöristetyt reunat parantavat kestävyyttä. Nopeasti aktivoituva jarrumekanismi. Sisäiset komponentit valmistettu korroosiota kestävästä ruostumattomasta teräksestä ja alumiinista. Testattu ja hyväksytty vaakasuuntaisiin käyttösovelluksiin (käytettäessä yhdessä valmistajan suosittelemien varusteiden kanssa). Ei edellytä tehtaan vuosittaista uudelleensertifiointia (CE-standardi edellyttää koulutetun ja pätevän henkilön tekemää visuaalista tarkastusta). Iskunkestävä nailonkotelo, jolla on elinikäinen takuu (käytettäessä normaaleissa työskentelyolosuhteissa). CM ,2 m:n kaapeli - voidaan käyttää SkyReach-turvaorren ja Combisafen lastausjärjestelmä MkII:n kanssa, kun käytössä on yläosa 4.7 CM m:n kaapeli - voidaan käyttää Combisafen lastausjärjestelmä MkII:n ja kaksi jalkaa sisältävän yksikön kanssa, kun käytössä on SkyReach-jatko-osa 5.9 Muita malleja tilauksesta (6,2 m:n 20 m:n vaijeri) CM Miller SafEscape ELITE -pelastussarja Pelastus- ja laskeutumisvaruste hätätilanteisiin. Kustannussäästöä: uudelleensertifiointi vaaditaan vasta seitsemän vuoden kuluttua Kevyt ja kompakti rakenne Laadukas anodisoitu alumiinikotelo Keskipakojarru säätää laskeutumista ja vähentää tärinää Laskeutumiskuorma 30 kg 250 kg (2 ihmistä) Laskeutumisköyden vakiopituus 20 m Laskeutuminen on nopeaa (1 m/s) ja tasaista Täyttää standardin SFS-EN 341:2011 vaatimukset Muita malleja tilauksesta (lisävarusteena nostopyörä, kahva, tikaskiinnike) sekä köyden pituudet m. 94

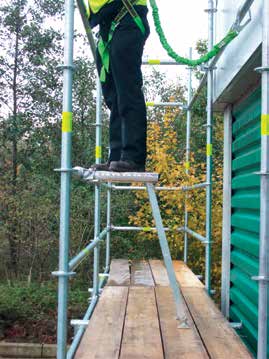

95 SCAFFSTEP SCAFFSTEP on kevytrakenteinen tikasaskelma, jonka avulla telineasentaja voi asentaa tai purkaa yläpuolella olevan tason suojakaiteita ylemmän tason kaidejohteiden suojaamana. SCAFFSTEP kiinnitetään työskentelytason ylempään suojakaiteeseen haluttuun asentoon, ja sen säädettävät jalat tuetaan alapuoliseen levyyn. Seuraavalle tasolle noustaan kiinteästi asennettua tikasporrasta pitkin, mutta samalla on käytettävä kelautuvaa tarrainta, kuten Millerin kelautuvaa TurboLite-tarrainta, suojaamaan asentajaa nousun aikana. Ominaisuudet ja hyödyt Kiinteästi asennettava tikas turvalliseen nousuun tasanteelle. Kestää jopa 150 kg painon, liukumaton ylätasanne. Kevyt, hyvin kestävä, helppokäyttöinen ja pitkäikäinen rakenne. Kuljetusta ja varastointia helpottava kokoontaitettava rakenne / Jousella varustetut kiristimet kiinnittyvät tukevasti suojakaiteeseen, josta ne on tarvittaessa helppo ja nopea irrottaa. Säädettävät saranalliset jalat mukautuvat eri suojakaidekorkeuksille ja asettuvat tukevasti alalevyn päälle. Standardi: SFS-EN 131 Henkilökohtainen putoamissuojausratkaisu, jota SG4:10 suosittelee. SCAFFSTEP SCAFFSTEP voidaan sijoittaa haluttuun asentoon telinerakenteeseen nähden, koska se ei tarvitse tukea. Se soveltuu päätyihin, kulmiin, keskiosaan ja suunnanvaihtokohtiin. SCAFFSTEP soveltuu kätevästi pariratkaisuksi, jolloin seuraavan tason suojakaiteiden asennus käy nopeasti, helposti ja turvallisesti. Tason koko 550 mm x 350 mm / Alumiinia / Paino 6,5 kg / Galvanoitua terästä / Paino 9,1 kg Suurin sallittu turvallinen kuormitus 150 kg Täyttää standardin SFS-EN 131 vaatimukset. SCAFFSTEP 95

96 VÄLIAIKAISTEN KULKUJÄRJESTELMIEN JOHDANTO HELPOSTI ASENNETTAVAT JA SÄÄDETTÄVÄT KULKUJÄRJESTELMÄT Väliaikaisten kulkujärjestelmien laaja valikoimamme on hyvä esimerkki asiantuntevasta toiminnastamme ja pyrkimyksestämme tarjota työntekijöille turvallinen kulku korkealla sijaitsevilla työmailla. Valikoimaamme kuuluu useita erilaisia portaita turvalliseen kulkuun työmaan eri tasojen välillä. Yleensä tällainen kulkeminen on merkittävä turvallisuusriski siirryttäessä säännöllisesti tasolta toiselle. Lisäksi tarjoamme seinäkonsoleita ja uloketasoja turvalliseen kulkuun rakennuksen ulkopuolella. Kaikki COMBISAFEN väliaikaiset kulkujärjestelmät on suunniteltu erittäin turvallisiksi ja samalla nopeasti ja tehokkaasti koottaviksi modulaarisiksi ratkaisuiksi. On toki itsestään selvää, että kaikki tuotteemme täyttävä asianmukaiset turvastandardit ja rakennusmääräykset. COMBISAFE Työmaaportaat Galvanoidusta teräksestä valmistettuja työmaaportaita on saatavissa kuusi eri pituutta, ja ne tarjoavat helpon ja tehokkaan kulkuratkaisun rakennustyömaan kerrosten ja eri tasojen välillä sekä kulun tasanteille, pengermille ja huoltokanaviin. 96

97 VÄLIAIKAISET KULKUJÄRJESTELMÄT UNIVERSAL STAIR UNIVERSAL STAIR alumiiniset yleisportaat ovat täydellinen ratkaisu väliaikaiseen kulkuun rakennustelineiden ja työmaan tasojen välillä sekä porrastornien rakentamiseen perinteisissä telineissä. Portaita on saatavana 5 pituutta, ja ne kaikki täyttävät standardin SFS-EN luokan B vaatimukset. SEINÄKONSOLI COMBISAFEN seinäkonsoli on moduulirakenteinen, kevyt, nopeasti asennettava työtasojärjestelmä, joka voidaan kiinnittää rakennuksen ulkorakenteisiin rajoittamatta alapuolella olevaa aluetta. Hyväksytty standardien AFS 1990:12 ja SFS-EN mukaan. AUKKOJEN JA KUILUJEN SUOJARATKAISUT Aukkojen ja kuilujen suojaratkaisuja käytetään erilaisissa rakennusprojekteissa, ja porttien avulla voidaan rajoittaa kulkua vaarallisiin paikkoihin, kuten kuiluihin. Kuilut voidaan tehokkaasti peittää levykonsoleilla ja sopivilla puurakenteilla. Väliaikaiset kulkujärjestelmät 97

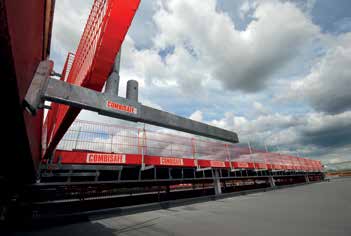

98 VÄLIAIKAISET KULKUJÄRJESTELMÄT Väliaikaiset kulkujärjestelmät, sisältö Väliaikaisten kulkujärjestelmien pikaopas Työmaaportaat UNIVERSAL STAIR Seinäkonsoli Aukkojen ja kuilujen suojaratkaisut Työmaaportaiden yleiskatsaus Työmaaportaiden tuotetiedot UNIVERSAL STAIRS Yleiskatsaus UNIVERSAL STAIRS Tuotetiedot Seinäkonsolin yleiskatsaus Seinäkonsolin tuotetiedot Aukkojen ja kuilujen suojaratkaisujen tuotetiedot

99 PIKAOPAS TYÖMAAPORTAAT Portaikot Käsijohteet Combibeampäätyristikkopalkki Combibeamkeskiristikkopalkki Sivu 104 Sivu 104 Sivu 105 CT1015Z Sivu 105 CT1016Z Laattakiinnike Telinekiinnike Yleistuki Sivu 105 CT1017Z Sivu 105 CT1021 Sivu 105 CT1023Z UNIVERSAL STAIR UNIVERSAL STAIR alumiiniset yleisportaat ovat täydellinen ratkaisu väliaikaiseen kulkuun rakennustelineiden ja työmaan tasojen välillä sekä porrastornien rakentamiseen perinteisissä telineissä. Saatavissa 5 eri pituutta. Porrasyksiköt taittuvat kasaan kuljetusta varten, ne on helppo asentaa ja ne säätyvät automaattisesti useisiin eri nousukorkeuksiin. UNIVERSAL STAIR Malli 1 UNIVERSAL STAIR Malli 2 UNIVERSAL STAIR Malli 3 UNIVERSAL STAIR Malli 4 Sivu Sivu Sivu Sivu Väliaikaiset kulkujärjestelmät 99

100 PIKAOPAS UNIVERSAL STAIR Malli 5 Lyhyet ja pitkät suojakaiteet Telinekoukut Laattaripustimet Sivu Sivu 107 / Sivu Sivu SEINÄKONSOLI COMBISAFEN seinäkonsoli on moduulirakenteinen, kevyt, nopeasti asennettava työtasojärjestelmä, joka voidaan kiinnittää rakennusten ulkorakenteisiin. Se mahdollistaa kulkemisen korkealla tarvitsematta rajoittaa alapuolista aluetta esimerkiksi pystyttämällä telineitä. Teleskooppituki Seinäkonsolin konsoliosa Kulmatason konsoli Kulmakiinnike Sivu /51/52 Sivu Sivu Sivu Kulmateleskooppituki Seinäkonsolin pidike Seinäkonsolin tukivarsi Avaimenreikäkiinnike Sivu Sivu Sivu Sivu

101 PIKAOPAS Seinäkonsolin palkki Päätykaide Päätykaiteen jatke Kulkutaso Sivu Sivu Sivu Sivu Päätyjalkalista Kulkutason kulmakappale Teräsverkkokaiteen kulmakappale Sivu Sivu /2315 Sivu AUKKOJEN JA KUILUJEN SUOJARATKAISUT Levykonsoli Valuholkki Kulmatuki Kuiluportin lukko Sivu /25/26 Sivu Sivu /2436 Sivu Kuiluportti Sivu Väliaikaiset kulkujärjestelmät 101

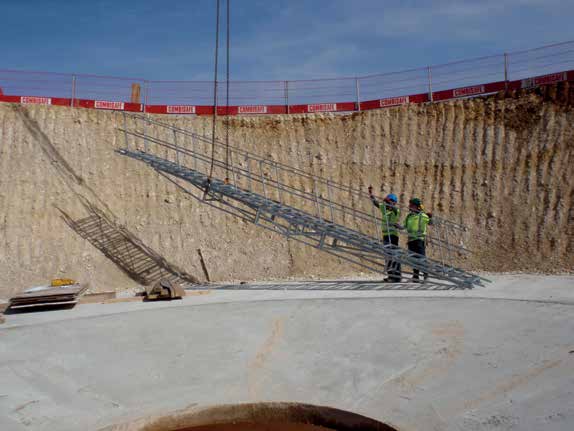

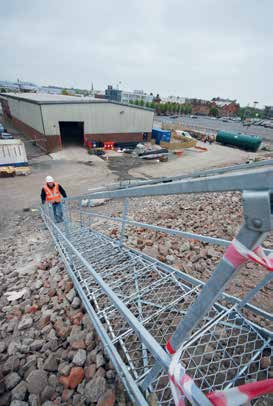

102 TYÖMAAPORTAAT NOPEAT JA TURVALLISET VÄLIAIKAISET PORTAAT TYÖMAALLE Työmaaportaat on helppo ja nopea asentaa työmaalla suoraan kuljetusautosta. Ne ovat käyttövalmiit muutamassa minuutissa. Portaiden kulmaksi valitaan 25º-50º, jolloin käyttäjät voivat kantaa pieniä työkaluja, laitteita ja tarvikkeita turvallisesti ja mukavasti. Portaat voidaan pystyttää käytäviin, huoltokanaviin, julkisivun ympärille tai muihin tarvittaviin paikkoihin. Näin rakennuksen omat portaat eivät kulu rakentamisen aikana. Portaat täyttävät standardin SFS-EN vaatimukset väliaikaisena työvälineenä, joka tarjoaa kulkuyhteyden työtasojen välillä. Ominaisuudet ja hyödyt Portaita on saatavana kuutta eri pituutta, jotka voidaan liittää yhteen. Näin voidaan saavuttaa jopa 7,5 m nousukorkeus. Kummallakin puolella on kaksinkertainen kaide, joka säädetään automaattisesti oikeaan korkeuteen portaiden kulman mukaisesti

103 TYÖMAAPORTAIDEN OMINAISUUDET JA HYÖDYT Ominaisuudet ja hyödyt Askelmat ovat aina vaakatasossa riippumatta portaiden kulmasta ). Lukitusmekanismi tukevoittaa portaat ja pitää ne oikeassa kulmassa. Portaiden alapäässä on liukumista estävät pisteet. Koska portaiden leveys on yli 750 mm, niissä ohittaminen on tarvittaessa mahdollista. Portaat voidaan taittaa kokoon kuljettamisen helpottamiseksi. Portaat on valmistettu teräsosioista, ja niissä on vakiona kestävä galvanointi. Askelmissa on uritettu metallilevy, joka puhdistaa jalkineista mudan käytön aikana. KALLISTUSKULMAKAAVIO Kallistuskulmakaaviota käytetään valittaessa portaiden pituutta. Suositeltava kallistuskulma on (minimi 30 vastaa standardia SFS-EN 12811). Kuvan esimerkki on esitetty kaaviossa pisteviivalla, ja sitä tulkitaan seuraavasti: 1. Valitse ensin tarvittava nousukorkeus (kuvassa 4,2 m y-akselilla). 2. Vedä suora viiva kaavion poikki. 3. Valitse asteikon yläosasta askelmien määrä (3 36) ja seuraa kaarevaa viivaa sormella, kunnes viiva kohtaa nousukorkeutta varten vetämäsi vaakasuoran viivan. Näin saat selville portaiden kallistuskulman (24 askelmaa = 38º). 4. Vedä tästä kohdasta viiva x-akselilla ilmoitettuun ulottumapituuteen rakennuksesta katsottuna (kuvassa 5,3 m). Korkeus Height (m) 50º 45º 9 40º º º º Ulottumapituus Reach 4 Length rakennuksesta from building (m) Työmaaportaat 103

104 TYÖMAAPORTAAT - TUOTTEET Jos portaissa on 3-15 askelmaa, ne eivät vaadi lisätukea. Jos portaissa on yli 15 askelmaa, ne suositellaan asentamaan pieneen kulmaan yhdessä tuen kanssa. Askelmien lukumäärä Tuki Y12 M6 M6 Y12 18 X 21 X 24 X X 27 X X 30 X X X 33 X X X 36 X X X X Portaat Kuvaus Pituus taitettuna (m) Paino (kg) CT1004Z Portaat 3 askelmaa 1,03 17 CT1003Z Portaat 6 askelmaa 1,84 31 CT1002Z Portaat 9 askelmaa 2, CT1001Z Portaat 12 askelmaa 3,46 57 CT1000Z Portaat 15 askelmaa 4,27 82 CT1018Z Portaat 18 askelmaa 5, Käsijohde Kuvaus Paino (kg) CT1009Z Käsijohde 3 askelmaa 5 CT1008Z Käsijohde 6 askelmaa 8 CT1007Z Käsijohde 9 askelmaa 10 CT1006Z Käsijohde 12 askelmaa 14 CT1005Z Käsijohde 15 askelmaa 16 CT1019Z Käsijohde 18 askelmaa

105 TYÖMAAPORTAAT - TUOTTEET CT1017Z Laattakiinnike Laattakiinnike asennetaan portaiden kannakkeeseen kiinnittämään portaat yläosastaan. Kiinnike pultataan kiinni betoniin ankkurilla tai ruuvataan kansimateriaalin läpi. Paino 0,8 kg CT1021 Telinekiinnike Telinekiinnike on suunniteltu kiinnittymään koukulla tavalliseen telineputkeen ja yhdistymään useimpien eri järjestelmien telineisiin. Kiinnitys varmsitetaan lukitusruuvilla, joka estää liukumista sivulle. Paino 0,6 kg CT1023Z Yleistuki Yleistukea käytetään tukemaan 18:n ja 21:n askelman portaita sekä jäykistämään 15 askeleen portaita, jotka asennetaan pieneen kulmaan. Teleskooppitukea säädetään sopimaan erilaisiin portaisiin ja alustapintoihin. Tukea voi säätää korkeussuunnassa 1,2 2,1 m. Paino 18 kg CT1015Z & CT1016Z Combibeam-keski- ja -päätyristikkopalkit Combibeam-palkit jäykistävät pitkiä portaita, jotka on koottu yhdistämällä 24:n, 30:n tai 36:n askelman portaita. Combibeam-palkit tukevat irrallista portaikkoa 36 askelmaan saakka. Combibeam-palkit ovat modulaarisia, ja ne toimitetaan osina kuljetuksen helpottamiseksi. Paino CT kg CT kg Työmaaportaat - Tuotteet 105

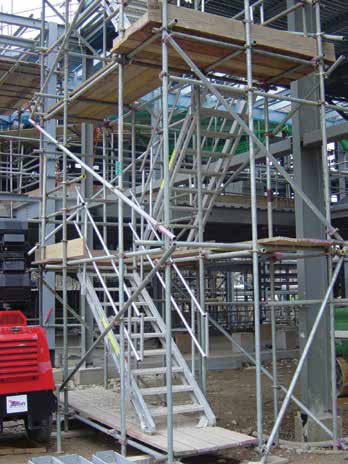

106 UNIVERSAL STAIR KULKUVÄYLÄ RAKENNUSTEN JA TELINEIDEN VÄLILLÄ UNIVERSAL STAIR alumiiniset yleisportaat ovat täydellinen ratkaisu väliaikaiseen kulkuun rakennustelineiden ja työmaan tasojen välillä sekä porrastornien rakentamiseen perinteisissä telineissä. Saatavissa 5 eri pituutta. Porrasyksiköt taittuvat kasaan kuljetusta varten, ne on helppo asentaa ja ne säätyvät automaattisesti useisiin eri nousukorkeuksiin. Ominaisuudet ja hyödyt Mallit sopivat kaikille tasoeroille alkaen 0,5 m:stä aina 3,8 m:iin, ja ne toimitetaan joko integroiduilla suojakaiteilla tai ilman. Voidaan käyttää putkitelineissä, järjestelmätelineissä, rakennustelineissä, katoilla, kerrosten välissä tai pengerryksissä. Kevyet ja nopea pystyttää. Vaihdettavat yläkiinnikkeet telineiden putkia, lattialaattaa ja puisia kannattimia varten. Soveltuvat erinomaisesti kulkuun kerrosten välillä uusissa rakennuksissa, jolloin telineitä ei tarvita. Voidaan käyttää rinteissä, kaltevilla pinnoilla ja harjakatoilla. Teräsvahvisteiset jalat, joissa kantokahva. Automaattinen korkeudensäätöjärjestelmä. Tukeva lukituslaite. Täyttää standardin SFS-EN vaatimukset 106

107 UNIVERSAL STAIR - TUOTTEET Kuvaus Askelmien määrä Suojakaiteen kiinnitys UNIVERSAL STAIR Malli 1, vain runko , UNIVERSAL STAIR Malli 2, vain runko 6 2 kpl 0 19, UNIVERSAL STAIR Malli 3, vain runko kpl 29, UNIVERSAL STAIR Malli 4, vain runko 12 4 kpl 0 39, UNIVERSAL STAIR Malli 5, vain runko 15 2 kpl 2 kpl 47,0 Lyhyt UNIVERSAL STAIR Rungot Pitkä Paino (kg) UNIVERSAL STAIR Käsijohteet Kuvaus Paino (kg) Suojakaide, lyhyt 5, Suojakaide, pitkä 6,1 Kaikissa UNIVERSAL STAIR -tuotteissa on esiasennettuna telinekoukut, tuotenro Laattaripustimen (tuotenro ) kiinnitys tehdään työmaalla ilman valua, mikäli siitä on sovittu tilauksen yhteydessä Telinekoukut Kiinnittyvät telineputkiin, ja ne pultataan kiinni ylimpään askelmaan. Automaattinen nousun estotoiminto Paino 2,0 kg Myydään pareittain Laattaripustimet Kiinnittyy betonilaattoihin tai puuosiin, pultataan kiinni ylimpään askelmaan. Paino 2,9 kg Myydään pareittain UNIVERSAL STAIR - Tuotteet 107

108 SEINÄKONSOLI TASORATKAISU VAIKEAKULKUISIIN RAKENTEISIIN COMBISAFEN seinäkonsoli on moduulirakenteinen, kevyt, nopeasti asennettava työtasojärjestelmä, joka voidaan kiinnittää rakennusten ulkorakenteisiin. Se mahdollistaa kulkemisen korkealla tarvitsematta rajoittaa alapuolista aluetta esimerkiksi pystyttämällä telineitä. Kevyt järjestelmä sisältää tason, joka riippuu rakenteista tai kiinnitetään rakenteisiin tukien avulla ja muodostetaan kulkutaso. Tasot toimivat myös kaidejärjestelmän kaidetolppien ja kaiteiden tukena kulkutason ulkopuolella. Järjestelmään on saatavissa monia eri tukivaihtoehtoja ja joustava valikoima kannattimia erilaisia rakenteita varten. Kevyet, suhteellisen pienet komponentit mahdollistavat myös järjestelmän asentamisen vaikeisiin paikkoihin, kuten siltoihin ja kanaviin. Raskainkin osa painaa vain 25 kg

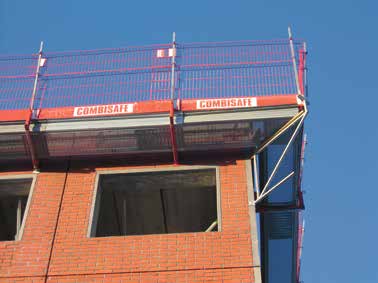

109 SEINÄKONSOLIN OMINAISUUDET JA HYÖDYT Joustava ratkaisu COMBISAFEN seinäkonsolia käytetään usein paikoissa, jossa lattialla seisova teline rajoittaisi muuta työtä tai olisi liian kallis. Koska se asennetaan korkealle, se vaikeuttaa luvatonta pääsyä ja estää esimerkiksi murrot. Näin rakennuksen turvallisuus paranee. Järjestelmä on erittäin joustava, joten se sopii kaiken muotoisiin rakennuksiin. Toisiinsa limittyvät kulkutasot on helppo säätää tukirakenteensa ansiosta, joten saumakohtiin ei tule kohoumia eikä pykäliä. Saatavana on nurkkakappaleita ja jopa itsestään sulkeutuvia portteja, joilla pääsyä voidaan rajoittaa. Kulkutasossa on valmiina jalkalista ja päädyssä ruuviosa, joka täydentää suojauksen. Kulkutason suurin sallittu kuorma on 200 kg/m2 ja konsolien suurin sallittu väli 2,4 m. Ominaisuudet ja hyödyt Muodostaa työskentelytason rakennuksen reunalle. Laaja valikoima kiinnikkeitä. Yksinkertainen ja helppo asentaa. Soveltuu moniin eri tilanteisiin. Säädettävä korkeus. Kaiteet, jalkalista ja työskentelytaso yhdessä. Esiasennus tehdään maassa. Kevyen painon ansiosta helppo kuljettaa. Estää asiattomien henkilöiden pääsyn telineille. Seinäkonsoli on testattu ja hyväksytty standardien AFS 1990:12 ja SFS-EN mukaisesti. Tekniset tiedot Konsolien välinen suurin sallittu väli on 2,4 m. Työtason suurin sallittu kuorma on kuormitusluokka 3 standardin SFS-EN mukaisesti. Kulkutason suurin sallittu kuorma on 200 kg/m 2. Suurin sallittu pistekuorma on 100 kg. Seinäkonsoli 109

110 SEINÄKONSOLI - TUOTTEET 1750/1751/1752 Teleskooppituki Teleskooppiputkea käytetään räystäskiinnikkeen (tuotenro 1704 & 1705), päätykiinnikkeen (tuotenro 1764) ja seinäkonsolin (tuotenro 2100) kanssa. Valittavana on kolme erilaista mallia, jotka soveltuvat monenlaisiin uloketasoihin / Pituus 850 mm / Paino 2,3 kg 1751 / Pituus mm / Paino 3,0 kg 1752 / Pituus mm / Paino 5,0 kg Paino 6,5 kg 2100 Seinäkonsolin konsoliosa Seinäkonsolin konsoliosa on järjestelmän perusta, sillä se toimii kuormitusta kantavana osana, johon kulkutaso ja kaide ankkuroidaan. Konsolien välinen suurin sallittu väli on 2,4 m. Paino 17 kg Standardi: SFS-EN 12811, kuormitusluokka Kulmatason varsi Kulmakonsoli on leveämpi kuin seinäkonsoli, ja sitä käytetään rakennuksen kulmissa. Paino 23 kg Standardi: SFS-EN 12811, kuormitusluokka

111 SEINÄKONSOLI - TUOTTEET 2115 Kulmakiinnike Asennetaan julkisivun kulmaan kulkutason kannattimeksi. Paino 8,3 kg Standardi: SFS-EN 12811, kuormitusluokka Kulmateleskooppituki Kulmateleskooppitukea käytetään kulmarakenteen tukemiseen. Paino 2,9 kg Standardi: SFS-EN 12811, kuormitusluokka Seinäkonsolin pidike Käytetään seinäkonsolin konsoliosan (tuotenro 2100) ripustamiseen räystään kattotuoleihin. Kiinnitysleveys jopa 120 mm. Paino 5,8 kg Standardi: SFS-EN 12811, kuormitusluokka Seinäkonsolin tukivarsi Käytetään siirrettäessä seinäkonsolia rakenteesta ulospäin. Paino 4,7 kg Standardi: SFS-EN 12811, kuormitusluokka 3 Seinäkonsoli - Tuotteet 111

112 SEINÄKONSOLI - TUOTTEET 2150 Avaimenreikäkiinnike Asennetaan julkisivuun ja käytetään seinäkonsolin kiinnikkeenä. Paino 4,1 kg Standardi: SFS-EN 12811, kuormitusluokka Seinäkonsolin palkki Käytetään seinäkonsolin kiinnittämiseen tietylle etäisyydelle rakenteesta. Paino 8,7 kg Standardi: SFS-EN 12811, kuormitusluokka Päätykaide Päätykaidetta käytetään tason päässä suojakaiteena rajoittamassa kulkue alueelle. Paino 12 kg Sähkösinkitty/jauhemaalattu Standardi: SFS-EN 13374, luokka A 2220 Päätykaiteen jatke Päätykaide (tuotenro 2201) on lisätarvike, jolla voidaan säätää portin leveyttä ja monipuolistaa rakenteen käyttöä. Paino 7,5 kg Standardi: SFS-EN 13374, luokka A 112

113 SEINÄKONSOLI - TUOTTEET 2300 Kulkutaso Kulkutasojen rakentamiseen seinäkonsolijärjestelmissä. Paino 26 kg mm Standardi: SFS-EN 12811, kuormitusluokka Päätyjalkalista Asennetaan kulkutasojen (tuotenro 2300) päätyihin. Paino 1,0 kg 2310/2315 Kulkutason kulmakappale Oikean ja vasemman kulmakappaleen avulla tehdään tasoja kulmiin Oikea kulkutason kulmakappale Vasen kulkutason kulmakappale Standardi: SFS-EN 12811, kuormitusluokka Teräsverkkokaiteen kulmakappale Mk III Teräsverkkokaiteen kulmakappaletta käytetään teräsverkkokaiteen kiinnittämiseen kulmassa seinäkonsolin päässä. Paino 3,3 kg Seinäkonsoli - Tuotteet 113

114 197 AUKKOJEN JA KUILUJEN SUOJARATKAISUT - TUOTTEET 2420/2425/2426 Levykonsoli Kulkutasojen kannatin, sopii erityisesti käyttöön suljetuilla alueilla, esim. hissikuiluissa / sisäleveys 62 mm / paino 2,0 kg 2425 / sisäleveyas 82 mm / paino 2,2 kg 2426 / sisäleveys 105 mm / paino 2,5 kg 2430 Valuholkki Valetaan betoniin, jolloin siitä saadaan kiinnike levykonsolille (tuotenro 2420/2425/2426). Paino 0,1 kg 2435/2436 Kulmatuki Käytetään välipohja-aukkojen peittämiseen. Kulmatuki kiinnitetään tietylle etäisyydelle laatan reunasta, minkä jälkeen levykonsoli (tuotenro 2420/2425/2426) pultataan kulmatukeen Koko / 267 mm x 200 mm Paino 2,3 kg 2436 Koko / 277 mm x 200 mm Paino 2,4 kg Jauhemaalattu 114

115 AUKKOJEN JA KUILUJEN SUOJARATKAISUT - TUOTTEET 3231 Kuiluportin lukko Yksinkertainen lukko kuiluporttiin Paino 0,5 kg Sinkitty Standardi: SFS-EN 13374, luokka A 3232 Kuiluportti Käytetään teräsverkkokaiteen kanssa itsesulkeutuvana porttina. Paino 7,7 kg Standardi: SFS-EN 13374, luokka A Aukkojen ja kuilujen suojaratkaisut - Tuotteet 115

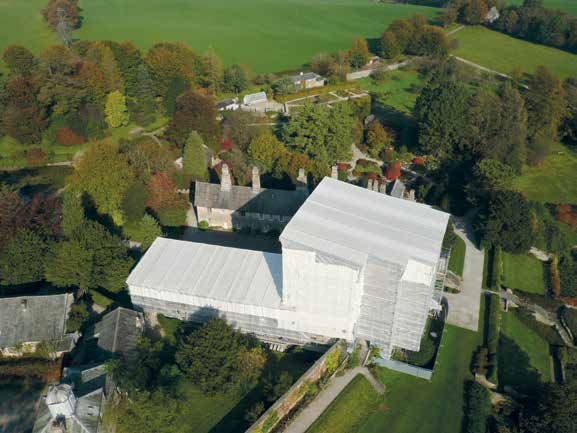

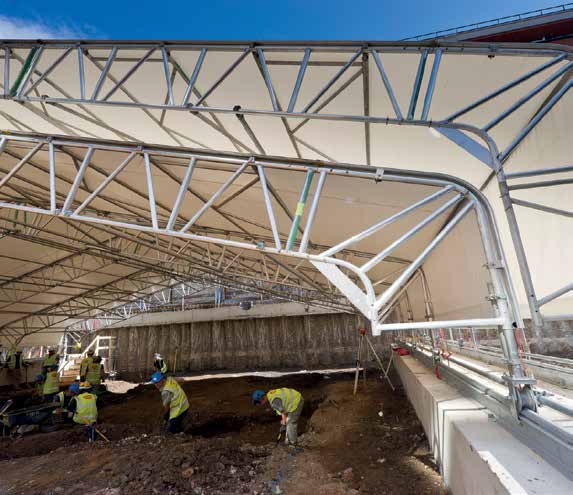

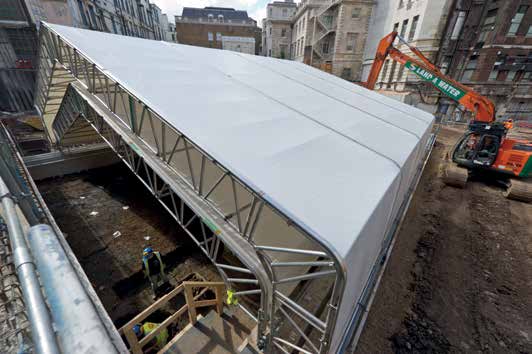

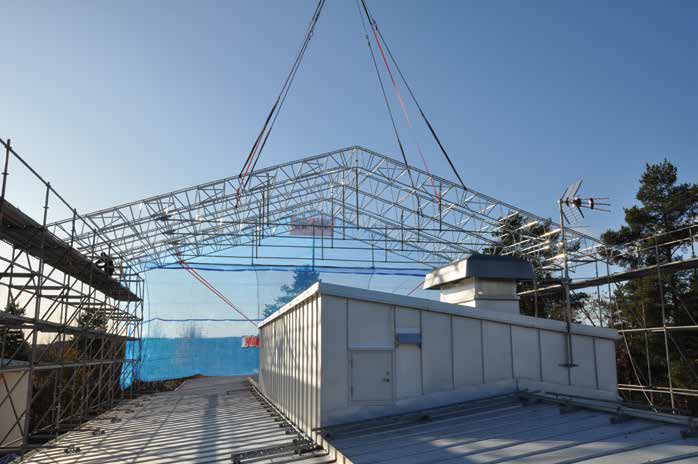

116 VÄLIAIKAISET SÄÄSUOJAT MONIPUOLINEN JA KESTÄVÄ SÄÄSUOJA COMBISAFEN väliaikaiset sääsuojat tarjoavat laajan valikoiman tuotteita ja ratkaisuja kaikenlaisten projektien (ja niissä työskentelevien ihmisten) suojaukseen rakennus- ja kunnostustöiden aikana. Valikoiman kärkituote on väliaikainen UBIX -sääsuoja; monipuolinen ja nopeasti pystytettävä sääsuoja erilaisille katoille. UBIX-valikoimaamme kuuluu vetotankojärjestelmä, jonka avulla kattoristikon vastakkaiset puolet yhdistetään ja tuetaan, mikä mahdollistaa pidemmät jännevälit. RUNWAY on kiskoja pyöräjärjestelmä, joka helpottaa sääsuojan liikuttamista katolla ja suojaa tuulen nosteelta siirtojen aikana

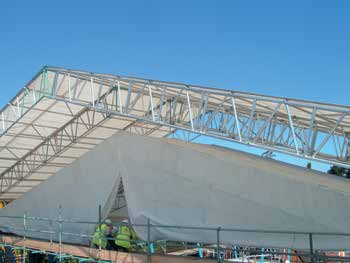

117 VÄLIAIKAISET SÄÄSUOJAT Väliaikaiseen sääsuojajärjestelmään kuuluvat seuraavat tuotteet: Väliaikainen UBIX -sääsuojajärjestelmä Monipuolinen, toimiva ja turvallinen UBIX-sääsuojajärjestelmä täyttää lähes kaikki väliaikaisille sääsuojajärjestelmille asetetut tarpeet ja vaatimukset. Tämä markkinoilla hyväksi havaittu ja taloudellinen väliaikainen sääsuoja on kokeneiden urakoitsijoiden valinta, sillä se takaa sekä toimivuuden että turvallisuuden. UBIX -vetotankojärjestelmä Järjestelmä on kehitetty täydentämään väliaikaista sääsuojaa silloin, kun tarvitaan pidempiä jännevälejä jäykistämään vakiomallisen UBIX-sääsuojan rakennetta. Liittää katon kummankin puolen etukäteen asennettuihin kestäviin teräsputkiin. UBIX RUNWAY -järjestelmä Kun väliaikainen UBIX-sääsuoja asennetaan RUNWAY-järjestelmään, koko pystytystyö voidaan tehdä turvallisesti kaiteilla suojatuista työtasoista rakennuksen päädystä. Koottu rakennelma rullataan kätevästi paikalleen kiskoja pitkin. Katon voi rullata sivuun, jotta nosturilla voidaan nostaa materiaaleja työmaalle. Väliaikainen UBIX -sääsuojajärjestelmä Väliaikaisten sääsuojajärjestelmien pikaopas Väliaikainen UBIX-sääsuojajärjestelmä UBIX-vetotankojärjestelmä UBIX RUNWAY -järjestelmä Väliaikaisen UBIX-sääsuojajärjestelmän yleiskatsaus Väliaikaisen UBIX-sääsuojajärjestelmän tuotetiedot Väliaikaisen UBIX-sääsuojajärjestelmän tuotteet ja tarvikkeet UBIX-vetotankojärjestelmän yleiskatsaus UBIX-vetotankojärjestelmän tuotetiedot UBIX RUNWAY -järjestelmän yleiskatsaus UBIX RUNWAY -järjestelmän tuotetiedot Väliaikaiset UBIX -sääsuojat 117

118 PIKAOPAS PALKIT Valikoima palkkeja, joiden avulla muodostetaan kuhunkin tarkoitukseen sopiva väliaikainen sääsuojajärjestelmä tai liitetään sääsuojajärjestelmä osaksi telinettä. Alumiininen räystäspalkki Alumiininen harjapalkki 18 Alumiininen harjapalkki 36 Sivu / Sivu / / Sivu / Alumiinipalkki 0,78 m Alumiinipalkki 0,45 m Sivu / / / / Sivu / / / / / TUET Valikoima tukia ja K-runkoja tukemaan palkkiristikoita vaakatasossa ja vinossa. K-runko 2,07 m/2,57 m/3,07 m Vaakatuki 2,07 m/2,57 m/3,07 m Diagonaalituki 2,07 m/2,57 m/3,07 m (0,78 m palkki) Sivu /2572/3072 Sivu /2572/3072 Sivu /2572/3072 Diagonaalituki 2,07 m/2,57 m/3,07 m (0,45 m palkki) Diagonaalituki 2,07 m/2,57 m/3,07 m (0,75 m palkki) Rullatuki Sivu /2572/3072 Sivu /0009/0010 Sivu /2572/

119 PIKAOPAS KISKOT Sääsuojan kiinnitykseen. Harjakisko 18º Harjakisko 36º Kederkisko Sivu Sivu / Sivu /4000 KATTEET Laaja valikoima monikäyttöisiä, reunanauhalla varustettuja katteita, jotka täyttävät kaikenlaisten väliaikaisten sääsuojausten vaatimukset. UBIX -vakiokate Kevyt UBIX -kate STORMSTOPPER -kate Sivu 129 Sivu / Sivu 130 Väliaikaiset UBIX -sääsuojat 119

120 PIKAOPAS TARVIKKEET Väliaikaisten sääsuojajärjestelmien tarvikkeet. Katteen kiristystanko 2,07 m/2,57 m/3,07 m Katteen vetotanko Kiskon pääty, räystäs Välirulla Tukiliitin Sivu /3072 Sivu Sivu Sivu 133 Tuoatenro Kiskoliitin - lyhyt/pitkä Kiskon jatke Kiinnitysliina Teräksinen jatkoliitin / Sivu Sivu Sivu Sivu Kevyen katteen pidike Kevyen katteen sovitin/ lasermitta Erikoispultti ja lukitusmutteri M12 x 60 Kevyen katteen ruuvi Sivu / Sivu / Sivu Sivu Lukitussokka M12 x 60 Lukitussokka M12 x 70 harjakiskoihin Sivu Sivu

121 PIKAOPAS UBIX -VETOTANKOJÄRJESTELMÄ Järjestelmä on kehitetty täydentämään väliaikaista sääsuojaa silloin, kun tarvitaan pidempää jänneväliä jäykistämään vakiomallisen UBIX-sääsuojan rakennetta. Vetotangon liitin Vetotangon lukitustappi ja sokka Vetotangon päätypalkki (45 cm & 78 cm) Vetotanko Sivu Sivu / Sivu /02 Sivu /3/6 UBIX RUNWAY -JÄRJESTELMÄ UBIX RUNWAY -järjestelmä mahdollistaa pystytyksen kaiteilla suojatulta alustalta katon päädystä ja sallii katon avaamisen nosturitoimintoja varten. Palkin lukitustappi ja sokka RUNWAY-palkin päätykappale (galvanoitu) RUNWAY-palkin liitoslevy (galvanoitu) RUNWAY-palkki Sivu Sivu Sivu Sivu / Pultiton palkkipidike Pultti ja mutteri M16 x 40 Pyörät, joissa integroitu sääsuojan nousun estotoiminto Pyörät, 18º kattotuki Sivu Sivu Sivu Sivu Väliaikaiset UBIX -sääsuojat 121

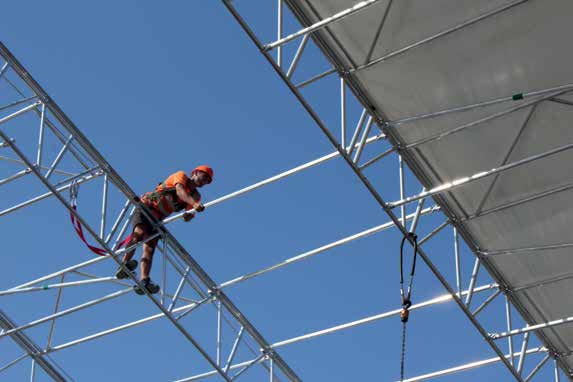

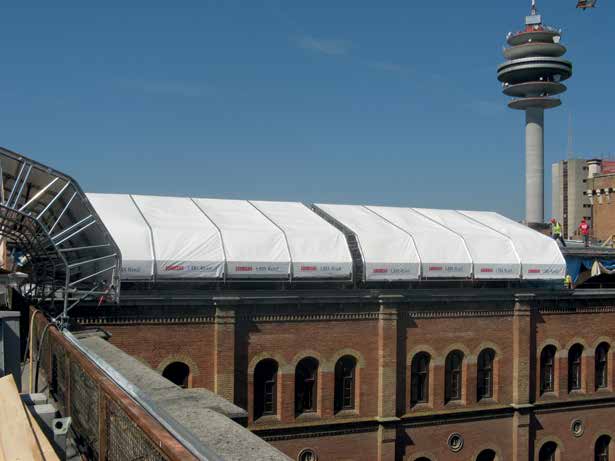

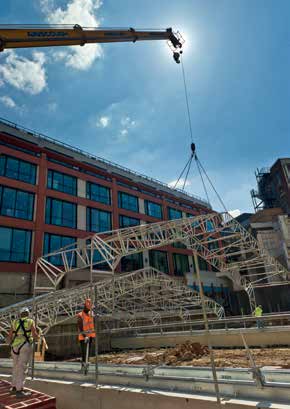

122 VÄLIAIKAINEN UBIX -SÄÄSUOJA MONIPUOLINEN, NOPEA JA TURVALLINEN Väliaikainen UBIX-sääsuojajärjestelmä tarjoaa monipuolisen väliaikaisen sääsuojan, joka voidaan pystyttää nopeasti, turvallisesti ja ergonomisesti. Moduulijärjestelmä, jota on saatavilla useille jänneväleille ja eri kokoja, soveltuu kaikkiin projekteihin, ja se voidaan asettaa mille tahansa telinetyypille, mikä maksimoi monikäyttöisyyden työkohteessa. UBIX-järjestelmä muodostuu kevyistä mutta kestävistä erikoisvalmisteisista alumiinipalkeista ja tuista, joiden päälle levitetään kiristetty sääsuojakate. Kate painaa vain alle 8 kg nelimetriä kohti, joten se on markkinoiden kevyin väliaikainen sääsuoja. UBIX-alumiinipalkit ovat sovelluksiltaan yleiskäyttöisiä, ja ne parantavat huomattavasti varaston hyödyntämistä. UBIX voidaan rakentaa myös käyttäen muunlaisia palkkeja, mikä alentaa pääomasijoituksia

123 VÄLIAIKAINEN UBIX -SÄÄSUOJAJÄRJESTELMÄ - OMINAISUUDET JA HYÖDYT Ominaisuudet ja hyödyt Sopii kaikenmuotoisiin teräs- ja alumiinipalkkeihin, joiden halkaisijan jänne on 48,3 mm. Kaikki osat loksahtavat paikoilleen ilman pultteja, joten irrallisia osia ei tarvita. Tarkoituksenmukaisesti suunnitellut palkit, syvyydeltään 45 ja 78 cm, mahdollistavat jokaiseen sovellukseen taloudellisen ratkaisun. Nopea ja kevyt järjestelmä helpottaa asentamista ja purkamista. Soveltuu kaikkiin kattotyyppeihin ja -muotoihin. Kattaa laajan jännevälin riippuen kohteen vaatimuksista. Kevyet alumiiniosat voidaan pysyttää ilman nosturia. Katon kattaminen tehdään katon alapuolelta, mikä vähentää korkealla työskentelyä. Työ tehdään räystästelineen suojasta ja kate rullataan paikoilleen köyden avulla. Kattoon voidaan rakentaa aukko helpottamaan nosturin pääsyä toimittamaan materiaalia kohteeseen. Suojaa rakennusta ja sen sisätiloja säältä ulkona tehtävän rakennustyön aikana ja suojaa pölyltä ja roskilta sisätöiden aikana UBIX soveltuu symmetrisiin ja epäsymmetrisiin kaksisuuntaisiin harjakattoihin, kaareviin kattoihin ja yksisuuntaisiin harjakattoihin, joissa käytetään joko 78 cm tai 45 cm syviä palkkeja. Mahdollisia kattotyyppejä. Symmetrinen kaksisuuntainen harjakatto Epäsymmetrinen kaksisuuntainen harjakatto Yksisuuntainen harjakatto Kaareva Väliaikainen UBIX -sääsuoja 123

124 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TUOTTEET Alumiininen räystäspalkki 18 x 0,78 m ja 18 x 0,45 m räystäspalkit, mahdollisuus myös viimeistellä kattoristikko pystysuuntaisilla palkeilla Kuvaus Paino (kg) Alumiininen räystäspalkki 18º x 0,45 m 5, Alumiininen räystäspalkki 18º x 0,78 m 11,0 Alumiininen harjapalkki 18º x 0,78 m ja 18º x 0,45 m ovat 18 asteen kulmassa katon harjan mukaan. Saatavissa on myös 36 harjapalkki, jota käytetään korkeaharjaisissa rakenteissa tai portaalikehikoiden rakentamisessa. Kuvaus Paino (kg) Alumiininen harjapalkki 18º x 0,45 m 8, Alumiininen harjapalkki 18º x 0,78 m 9, Alumiininen harjapalkki 36 x 0,45 m 8, Alumiininen harjapalkki 36 x 0,78 m 9, Alumiininen harjapalkki 18 x 0,75 m (erikoistilaus) 7,

125 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TUOTTEET Palkit 78 cm ja 45cm Alumiinipalkit kaikenlaisiin telineisiin. Suuret jännevälit ovat mahdollisia liittämällä eripituisia moduuleja yhteen. Palkit liitetään telineputkiin kaksoisliittimillä. Liitäntä voidaan tehdä haluttuun kohtaan yleisillä telinekiinnikkeillä. Palkkeja on helppo jatkaa jatkoliittimellä. Kuvaus Paino (kg) Alumiinipalkki 0,78 m x 2,0 m 11, Alumiinipalkki 0,78 m x 3,0 m 16, Alumiinipalkki 0,78 m x 4,0 m 22, Alumiinipalkki 0,78 m x 5,0 m 27, Alumiinipalkki 0,78 m x 6,0 m 32, Alumiinipalkki 0,45 m x 2,0 m 9, Alumiinipalkki 0,45 m x 3,0 m 14, Alumiinipalkki 0,45 m x 4,0 m 18, Alumiinipalkki 0,45 m x 5,0 m 23, Alumiinipalkki 0,45 m x 6,0 m 27, Alumiinipalkki 0,45 m x 8,0 m 37,0 Väliaikaiset UBIX -sääsuojat - Tuotteet 125

126 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TUOTTEET K-runko Kiinnityskehys, jolla kiinnitetään rinnakkaisten palkkiristikoiden yläpaarteet toisiinsa. Kehyksen päissä on erityinen liitososa helppoon kiinnitykseen. Liitososan yläosassa on kederkiskon kiinnitysnappi. Kuvaus Paino (kg) K-runko 2,07 m 11, K-runko 2,57 m 14, K-runko 3,07 m 17,3 Vaakatuki Alumiininen vaakatuki tukee rakennetta vaakatasossa vierekkäisten palkkiristikoiden yläpaarteiden välissä. Päissä on erityinen liitososa helppoon kiinnitykseen. Kuvaus Paino (kg) Vaakatuki 2,07 m 3, Vaakatuki 2,57 m 4, Vaakatuki 3,07 m 5,

127 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TUOTTEET Diagonaalituki Alumiinituki muodostaa diagonaalisen tuen vierekkäisten palkkiristikoiden yläja alapaarteiden välille. Tuki on vastaavanlainen mutta pidempi kuin vaakatuki. Päissä ei ole kiskon kiinnitysnappeja. Kuvaus Paino (kg) Diagonaalituki 0,78 x 2,07 m 3, Diagonaalituki 0,78 x 2,57 m 4, Diagonaalituki 0,78 x 3,07 m 5, Diagonaalituki 0,75 x 2,07 m 3, Diagonaalituki 0,75 x 2,57 m 4, Diagonaalituki 0,75 x 3,07 m 5, Diagonaalituki 0,45 x 2,07 m 3, Diagonaalituki 0,45 x 2,57 m 4, Diagonaalituki 0,45 x 3,07 m 5,1 Rullatuki Alumiinista rullatukea käytetään räystäissä ja harjassa parantamaan katteen kireyttä ja asennusta. Jousikuormitteinen sokka asettuu mukana toimitettuun holkkiin. Kuvaus Paino (kg) Rullatuki 2,07 m 10, Rullatuki 2,57 m 12, Rullatuki 3,07 m 14,0 Väliaikaiset UBIX -sääsuojat - Tuotteet 127

128 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TUOTTEET Harjakisko 18 & 36 Alumiininen harjakisko toimii ohjainkiskona ja tukee katetta katon harjassa. Kiinnittämiseen tarvitaan 2 harjakiskon varmistavaa sokkaa. Kuvaus Paino (kg) Harjakisko 18º x 1,3 m 2, Harjakisko 36º x 1,3 m 2,8 Kederkisko Alumiininen kederkisko toimii ohjaimena ja tukee katetta. Kuvaus Paino (kg) Kederkisko 2,0 m 3, Kederkisko 3,0 m 5, Kederkisko 4,0 m 7,

129 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TUOTTEET Katteet Tukeva PVC-pinnoitettu polyesterikate, jonka pinta on akryylilakattu. Kolmen vuoden UV-kestävyystakuu. Vakioväri valkoinen, runko taittuva, kaikissa reunoissa nailoninen reunanauha. Katemateriaalin paino 619 g/m 2. Vakiokatteet valmistetaan 5 metrin osissa, ja tilauksesta voidaan toimittaa kaikkia haluttuja pituuksia. Kuvaus Paino (kg) Kate 10,00 m x 2,57 m 15, Kate 15,00 m x 2,57 m 23, Kate 20,00 m x 2,57 m 30, Kate 25,00 m x 2,57 m 38, Kate 30,00 m x 2,57 m 46, Kate 35,00 m x 2,57 m 54, Kate 40,00 m x 2,57 m 61, Kate 45,00 m x 2,57 m 69, Kate 50,00 m x 2,57 m 77, Kate 10,00 m x 3,07 m 18, Kate 15,00 m x 3,07 m 27, Kate 20,00 m x 3,07 m 36, Kate 25,00 m x 3,07 m 46, Kate 30,00 m x 3,07 m 55, Kate 35,00 m x 3,07 m 64, Kate 40,00 m x 3,07 m 73, Kate 45,00 m x 3,07 m 82, Kate 50,00 m x 3,07 m 92, / Kevyt kate 25 % kevyempi kuin UBIX -vakiokate ja valoa läpäisevämpi rakenne. Kevyt kate on tilattavissa rullana. Myydään 60 metrin rullina tai leikattuna asiakkaan tarpeiden mukaan. Esileikatut katteet taitellaan lavalle ja toimitetaan työmaalle. Edellyttää 8 pidikettä lapetta kohti. Tilaus lasketaan 60 metrin osissa. Palonkestävä / Leveys 2,57 m / Pituus 60 m / Paino 0,45 kg/m / Leveys 3,07 m / Pituus 60 m / Paino 0,45 kg/m 2 Väliaikaiset UBIX -sääsuojat - Tuotteet 129

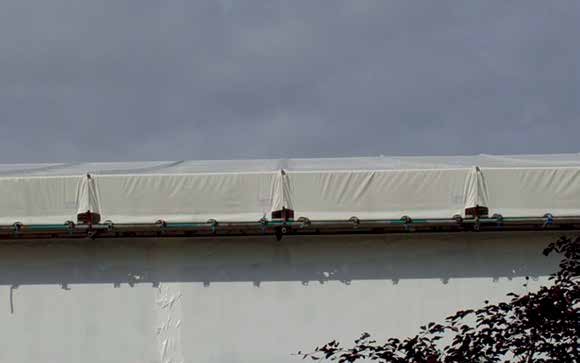

130 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TUOTTEET STORMSTOPPER -kate STORMSTOPPER on mallisuojattu ja patentoitu tuote, jossa käytetään katteisiin hitsattuja reunaläppiä. Reunaläpät tiivistävät katekiskon, joka on asennettu STORMSTOPPER-profiilin päälle. upvc-muovista valmistettu profiili työnnetään paikalleen räystäistä, ja se on riittävän joustava seuraamaan harjan ja räystäspalkkien muotoa. Kuvaus Paino (kg) [UBIX] STORMSTOPPER-kate 10,00 x 2,57 m 27, [UBIX] STORMSTOPPER-kate 15,00 x 2,57 m 34, [UBIX] STORMSTOPPER-kate 20,00 x 2,57 m 39, [UBIX] STORMSTOPPER-kate 25,00 x 2,57 m 49, [UBIX] STORMSTOPPER-kate 30,00 x 2,57 m 58, [UBIX] STORMSTOPPER-kate 35,00 x 2,57 m 68, [UBIX] STORMSTOPPER-kate 40,00 x 2,57 m 78, [UBIX] STORMSTOPPER-kate 45,00 x 2,57 m 88, [UBIX] STORMSTOPPER-kate 50,00 x 2,57 m 39, [UBIX] STORMSTOPPER-kate 10,00 x 3,07 m 31, [UBIX] STORMSTOPPER-kate 15,00 x 3,07 m 43, [UBIX] STORMSTOPPER-kate 20,00 x 3,07 m 54, [UBIX] STORMSTOPPER-kate 25,00 x 3,07 m 65, [UBIX] STORMSTOPPER-kate 30,00 x 3,07 m 77, [UBIX] STORMSTOPPER-kate 35,00 x 3,07 m 88, [UBIX] STORMSTOPPER-kate 40,00 x 3,07 m 99, [UBIX] STORMSTOPPER-kate 45,00 x 3,07 m 35, [UBIX] STORMSTOPPER-kate 50,00 x 3,07 m 45,

131 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TUOTTEET STORMSTOPPER -päätykate Erityinen STORMSTOPPER -kate, jossa on yksi vaijerilla varustettu reuna ja yksi kederreuna. Vaijerilla varustettu reuna vedetään katon päätypalkin yli ja kiristetään tiukalle. Kuvaus Paino (kg) [UBIX] STORMSTOPPER-päätykate 10,00 x 2,57 m 43, [UBIX] STORMSTOPPER-päätykate 15,00 x 2,57 m 55, [UBIX] STORMSTOPPER-päätykate 20,00 x 2,57 m 67, [UBIX] STORMSTOPPER-päätykate 25,00 x 2,57 m 79, [UBIX] STORMSTOPPER-päätykate 30,00 x 2,57 m 91, [UBIX] STORMSTOPPER-päätykate 35,00 x 2,57 m 103, [UBIX] STORMSTOPPER-päätykate 40,00 x 2,57 m 56, [UBIX] STORMSTOPPER-päätykate 45,00 x 2,57 m 50, [UBIX] STORMSTOPPER-päätykate 50,00 x 2,57 m 64, [UBIX] STORMSTOPPER-päätykate 10,00 x 3,07 m 58, [UBIX] STORMSTOPPER-päätykate 15,00 x 3,07 m 72, [UBIX] STORMSTOPPER-päätykate 20,00 x 3,07 m 85, [UBIX] STORMSTOPPER-päätykate 25,00 x 3,07 m 98, [UBIX] STORMSTOPPER-päätykate 30,00 x 3,07 m 112, [UBIX] STORMSTOPPER-päätykate 35,00 x 3,07 m 50, [UBIX] STORMSTOPPER-päätykate 40,00 x 3,07 m 62, [UBIX] STORMSTOPPER-päätykate 45,00 x 3,07 m 56, [UBIX] STORMSTOPPER-päätykate 50,00 x 3,07 m 68,9 STORMSTOPPER-profiili Kuvaus Tiivistää katteen kiskon liittämällä STORMSTOPPER-läpät päälle. upvc-muovista valmistettu profiili työnnetään paikalleen räystäistä, ja se on riittävän joustava seuraamaan harjan ja räystäspalkkien muotoa. Pituus 3,0 m. Päätykate Kuvaus Päätykatetta on saatavissa erilaisia kokoonpanoja asiakkaan tarpeiden mukaan. Saat lisätietoja ottamalla yhteyttä paikalliseen jälleenmyyjään. Väliaikaiset UBIX -sääsuojat - Tuotteet 131

132 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TARVIKKEET Katteen kiristystanko Kastosinkitty putki ohjataan vakiokatteen reunanauhassa olevien taskujen läpi katteen kiristämistä ja kiinnitystä varten. Kuvaus Paino (kg) Katteen kiristystanko 2,07 m 8, Katteen kiristystanko 2,57 m 10, Katteen kiristystanko 3,07 m 12, Katteen vetotanko Kastosinkitty vetotanko asetetaan kiristysputken läpi ja nailonrullat ohjaavat katteen etureunaa tasaisesti katon yli. Tanko poistetaan, kun kate on asennettu, Tarve 1/katto. (Säädettävä 2,07 m > 3,07 m). Paino 7,8 kg 132

133 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TARVIKKEET Kiskon pääty, räystäs Rullatuen välikiinnike Kiskoliitin / Sijoitetaan räystääseen kiristämään katekiskoa ja liittämään rullatuen. Erikoisliitin katteen päättämiseksi päätyasentojen väliin. Erikoisliitin kiskon osien kiinnittämiseen telineputkiin. Paino 1,1 kg Alumiinipalkki- Paino 3,3 kg Lyhyt / Paino 1,0 kg Pitkä / Paino 1,2 kg Kiskon jatke Kiinnitysliina Teräksinen jatkoliitin Liittää, lukitsee ja tiivistää peräkkäiset kiskot. Kiinnittää ja kiristää katteen räystäsrakenteeseen. Pituus 2 m. Teräsputki, jossa 4 pultinreikää palkkien ylä- ja alaköysien liittämiseen. Paino 0,18 kg Paino 0,48 kg Galvanoitu kahva ja tekstiilihihna Paino 1,6 kg Väliaikaiset UBIX -sääsuojat - Tarvikkeet 133

134 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TARVIKKEET Kevyen katteen pidike Kevyen katteen sovitin/lasermitta / / Uudelleenkäytettävä pidike, joka kiinnitetään kahdella kartiomaisella kuusiopultilla, jotka painetaan katteen läpi tarvitsematta tehdä reikiä. Pidikkeet voidaan irrottaa ja käyttää uudelleen muutettaessa telineiden kokoonpanoa. Paino 1,1 kg (sisältää pultit) Asennussovitin ja lisävarusteena toimitettava lasermitta takaavat tarkan asennuksen ja pidikkeiden kohdistuksen kevyen katteen sovitin ja lasermitta / Paino 0,4 kg kevyen katteen lasermitta / Paino 0,1 kg kevyen katteen sovitin / Paino 0,3 kg 134

135 VÄLIAIKAISET UBIX -SÄÄSUOJAT - TARVIKKEET Erikoispultti ja lukitusmutteri M12 x 60 Kevyen katteen ruuvi Lukitussokka M12 x Paino 0,1 kg Sinkitty Terävä pää katteen lävistämistä varten. Paino 0,35 kg Kiinnittää jatkoliittimen ja räystäskiskon pysäyttimen. Paino 0,1 kg Kirkas sinkkipinnoite Lukitussokka M12 x Kiinnittää harjakiskot. Paino 0,1 kg Kirkas sinkkipinnoite Väliaikaiset UBIX -sääsuojat - Tarvikkeet 135

136 VÄLIAIKAISET UBIX -SÄÄSUOJAT - VETOTANKO UBIX-vetotanko on rakenteellinen lisäys vakiokattorakenteeseen, joka muodostuu puolelta toiselle kulkevista kestävistä teräsputkista, jotka on liitetty toisiinsa UBIX-jatkoliittimillä. UBIX-vetotangon ansiosta ei tarvitse tehdä väliaikaisia ratkaisuja perinteisillä putkikiinnityksillä, minkä lisäksi vältytään valtavilta pystytystöiltä ja säästetään työkustannuksissa. Yleensä suunnittelija määrittää sääsuojan kuormitukset. Erilaiset kuormat saattavat aiheuttaa kohtuuttoman voimakasta vetovoimaa telineiden ankkureihin

137 VETOTANKOJÄRJESTELMÄ - TUOTTEET Kuvaus Vetotankojärjestelmän tuotteet Paino (kg) Vetotangon liitin 1, Vetotangon lukitustappi ja sokka 0, Vetotangon päätypalkki 0,45 m 9, Vetotangon päätypalkki 0,78 m 12, Vetotanko, tyyppi 2 9, Vetotanko, tyyppi 3 13, Vetotanko, tyyppi 6 27, Sokka 30 mm 0,1 Väliaikaiset UBIX -sääsuojat - Vetotanko 137

138 UBIX RUNWAY -JÄRJESTELMÄ VÄLIAIKAISEN SÄÄSUOJAN TURVALLISEEN ASENTAMISEEN JA LEVITTÄMISEEN Täydellinen järjestelmä, joka koostuu kiskoista, pyöristä ja kattotuista ja estää sääsuojaa nousemasta siirtojen aikana. RUNWAYN ansiosta väliaikaiset kattoratkaisut voidaan pystyttää turvallisesti rullaamalla. Kun väliaikainen sääsuojajärjestelmä asennetaan RUNWAYjärjestelmään, koko pystytystyö voidaan tehdä turvallisilta työskentelytasoilta päädystä, josta kootut rakenteet rullataan kevyesti paikoilleen kiskoja pitkin. Katon avaaminen nosturilla nostettavia tavaroita varten on myös paljon turvallisempaa ja helpompaa RUNWAY-järjestelmän ansiosta. Ominaisuudet ja hyödyt Poistavat tarpeen työskennellä korkealla, sillä väliaikainen sääsuojajärjestelmä asennetaan työskentelytasolta päädystä. Mahdollistaa sääsuojan turvallisen siirtämisen myös tuulisella säällä. Lukitusruuvit kiinnittävät pyörät tukevasti kiskoon, kun rakennetta ei liikuteta. RUNWAY-järjestelmä mahdollistaa katon avaamisen nosturilla nostettavia materiaaleja varten. Pyörät liikkuvat kevyesti RUNWAYjärjestelmässä, joten suuriakin kattoja voidaan avata ja sulkea helposti muutamassa minuutissa

139 UBIX RUNWAY -JÄRJESTELMÄ / Palkin lukitustappi ja sokka Käytetään palkin lukitustapin (tuotenro ) kanssa liittämään pyörät (tuotenro ) palkin tukeen 18 (tuotenro ) 30 mm RUNWAY-palkin päätykappale Toimii pysäyttimenä RUNWAY-kiskon päässä. Päätykappale kiinnitetään kahdella pultilla ja mutterilla M16 x 40. Paino 3,1 kg RUNWAY-palkin liitoslevy Jokaiseen palkkiliitokseen kaksi liitoslevyä palkin kummallekin puolelle. Jokainen liitos kiinnitetään neljällä pultilla ja mutterilla (M16 x 40, ). Paino 0,95 kg Väliaikainen UBIX -sääsuojajärjestelmä - RUNWAY -järjestelmä 139
