Multi Channel AV Receiver

Transkriptio

1 (1) Multi Channel AV Receiver Käyttöohjeet STR-DA3600ES 2010 Sony Corporation

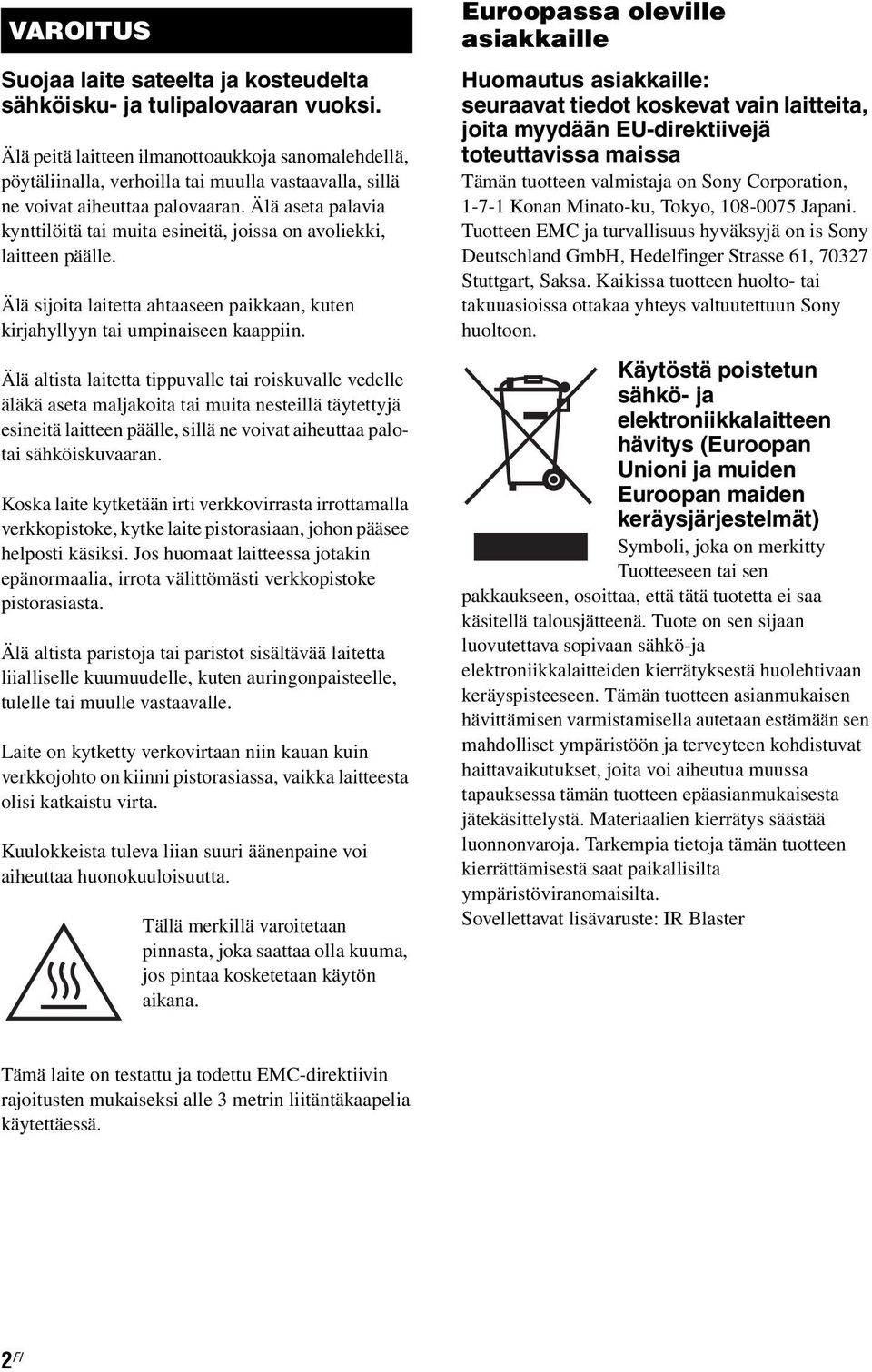

2 VAROITUS Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran vuoksi. Älä peitä laitteen ilmanottoaukkoja sanomalehdellä, pöytäliinalla, verhoilla tai muulla vastaavalla, sillä ne voivat aiheuttaa palovaaran. Älä aseta palavia kynttilöitä tai muita esineitä, joissa on avoliekki, laitteen päälle. Älä sijoita laitetta ahtaaseen paikkaan, kuten kirjahyllyyn tai umpinaiseen kaappiin. Älä altista laitetta tippuvalle tai roiskuvalle vedelle äläkä aseta maljakoita tai muita nesteillä täytettyjä esineitä laitteen päälle, sillä ne voivat aiheuttaa palotai sähköiskuvaaran. Koska laite kytketään irti verkkovirrasta irrottamalla verkkopistoke, kytke laite pistorasiaan, johon pääsee helposti käsiksi. Jos huomaat laitteessa jotakin epänormaalia, irrota välittömästi verkkopistoke pistorasiasta. Älä altista paristoja tai paristot sisältävää laitetta liialliselle kuumuudelle, kuten auringonpaisteelle, tulelle tai muulle vastaavalle. Laite on kytketty verkovirtaan niin kauan kuin verkkojohto on kiinni pistorasiassa, vaikka laitteesta olisi katkaistu virta. Kuulokkeista tuleva liian suuri äänenpaine voi aiheuttaa huonokuuloisuutta. Tällä merkillä varoitetaan pinnasta, joka saattaa olla kuuma, jos pintaa kosketetaan käytön aikana. Euroopassa oleville asiakkaille Huomautus asiakkaille: seuraavat tiedot koskevat vain laitteita, joita myydään EU-direktiivejä toteuttavissa maissa Tämän tuotteen valmistaja on Sony Corporation, Konan Minato-ku, Tokyo, Japani. Tuotteen EMC ja turvallisuus hyväksyjä on is Sony Deutschland GmbH, Hedelfinger Strasse 61, Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuuasioissa ottakaa yhteys valtuutettuun Sony huoltoon. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Sovellettavat lisävaruste: IR Blaster Tämä laite on testattu ja todettu EMC-direktiivin rajoitusten mukaiseksi alle 3 metrin liitäntäkaapelia käytettäessä. 2 FI

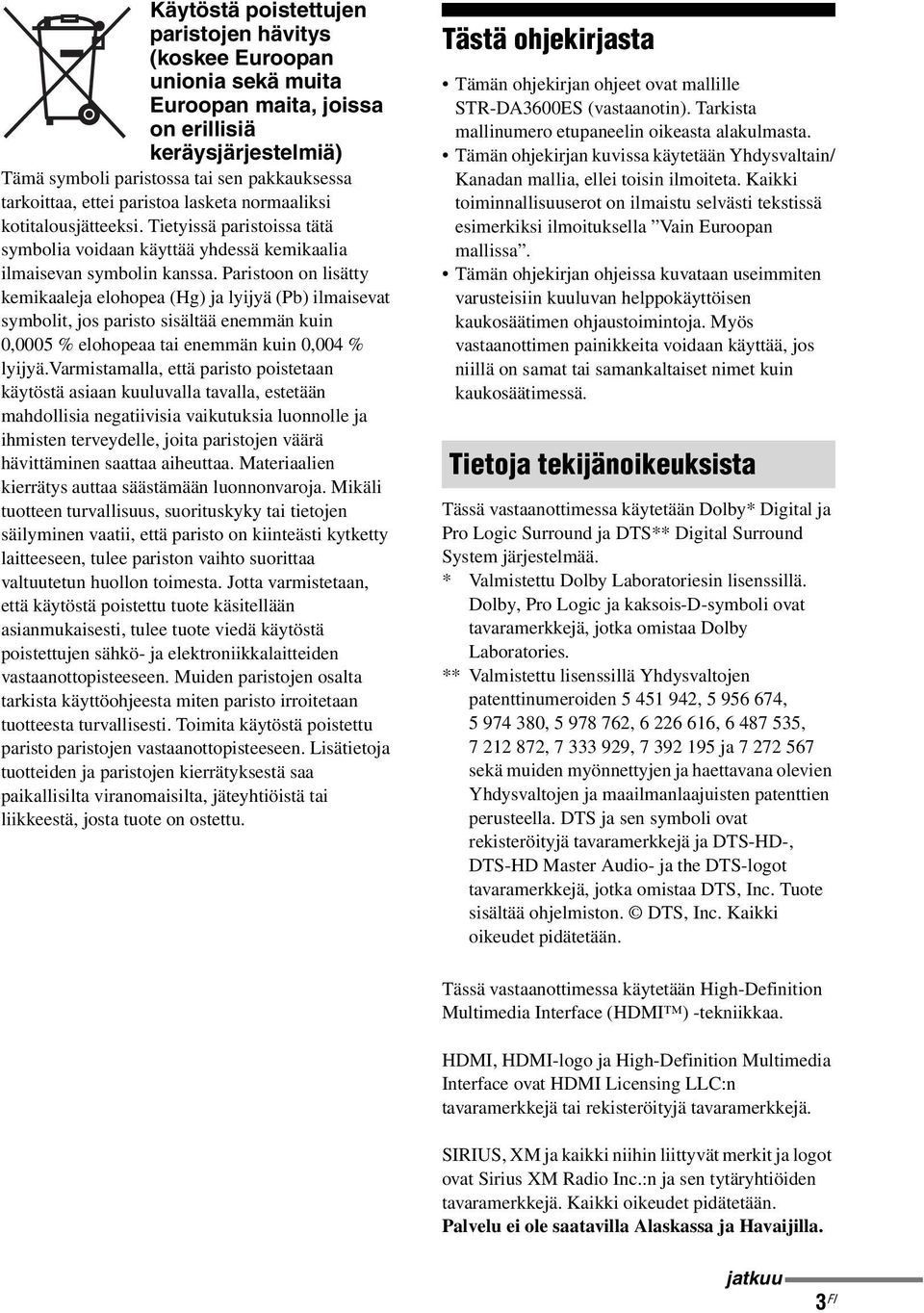

3 Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä) Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä.varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu. Tästä ohjekirjasta Tämän ohjekirjan ohjeet ovat mallille STR-DA3600ES (vastaanotin). Tarkista mallinumero etupaneelin oikeasta alakulmasta. Tämän ohjekirjan kuvissa käytetään Yhdysvaltain/ Kanadan mallia, ellei toisin ilmoiteta. Kaikki toiminnallisuuserot on ilmaistu selvästi tekstissä esimerkiksi ilmoituksella Vain Euroopan mallissa. Tämän ohjekirjan ohjeissa kuvataan useimmiten varusteisiin kuuluvan helppokäyttöisen kaukosäätimen ohjaustoimintoja. Myös vastaanottimen painikkeita voidaan käyttää, jos niillä on samat tai samankaltaiset nimet kuin kaukosäätimessä. Tietoja tekijänoikeuksista Tässä vastaanottimessa käytetään Dolby* Digital ja Pro Logic Surround ja DTS** Digital Surround System järjestelmää. * Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic ja kaksois-d-symboli ovat tavaramerkkejä, jotka omistaa Dolby Laboratories. ** Valmistettu lisenssillä Yhdysvaltojen patenttinumeroiden , , , , , , , , ja sekä muiden myönnettyjen ja haettavana olevien Yhdysvaltojen ja maailmanlaajuisten patenttien perusteella. DTS ja sen symboli ovat rekisteröityjä tavaramerkkejä ja DTS-HD-, DTS-HD Master Audio- ja the DTS-logot tavaramerkkejä, jotka omistaa DTS, Inc. Tuote sisältää ohjelmiston. DTS, Inc. Kaikki oikeudet pidätetään. Tässä vastaanottimessa käytetään High-Definition Multimedia Interface (HDMI ) -tekniikkaa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. SIRIUS, XM ja kaikki niihin liittyvät merkit ja logot ovat Sirius XM Radio Inc.:n ja sen tytäryhtiöiden tavaramerkkejä. Kaikki oikeudet pidätetään. Palvelu ei ole saatavilla Alaskassa ja Havaijilla. jatkuu 3 FI

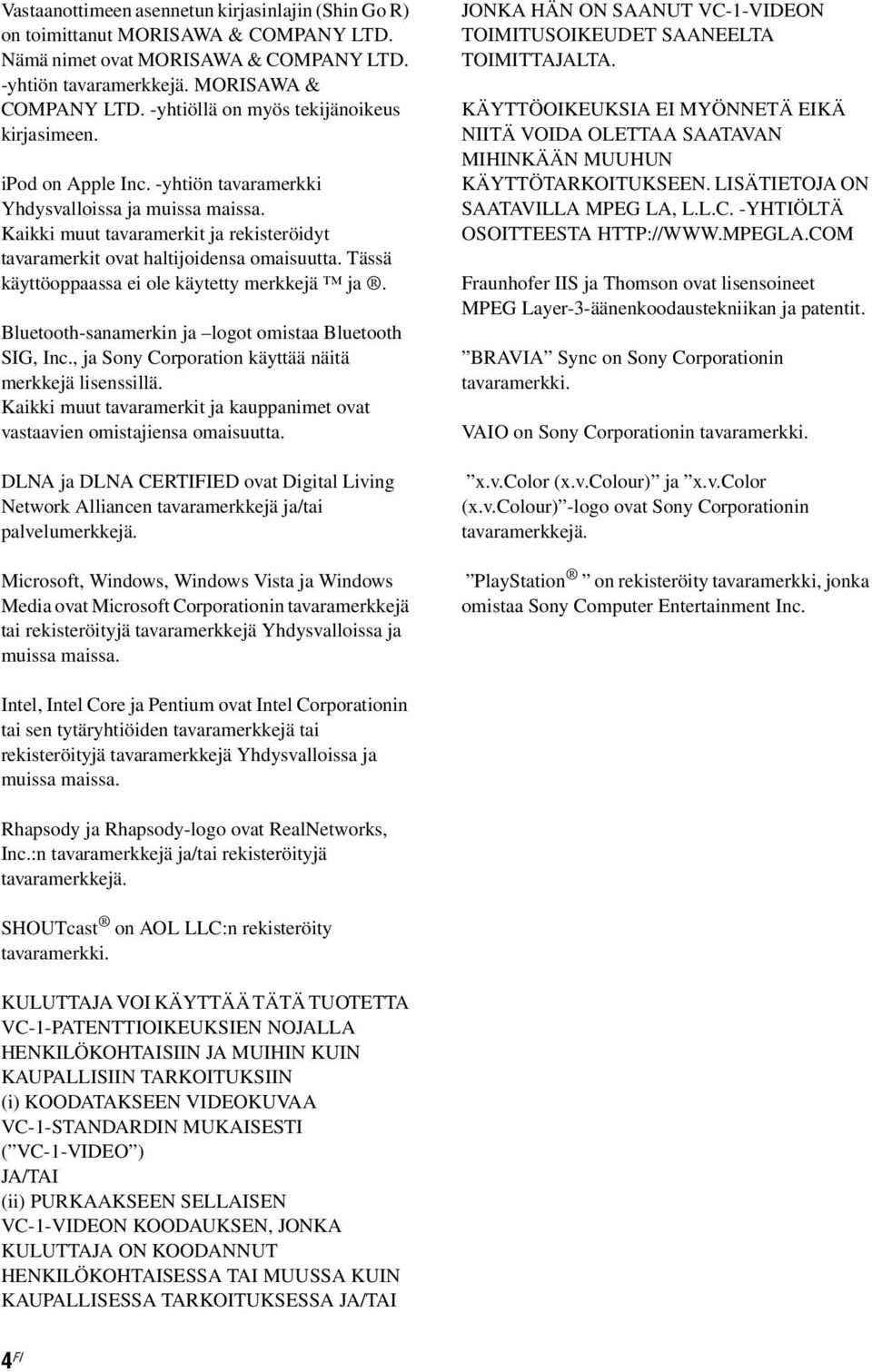

4 Vastaanottimeen asennetun kirjasinlajin (Shin Go R) on toimittanut MORISAWA & COMPANY LTD. Nämä nimet ovat MORISAWA & COMPANY LTD. -yhtiön tavaramerkkejä. MORISAWA & COMPANY LTD. -yhtiöllä on myös tekijänoikeus kirjasimeen. ipod on Apple Inc. -yhtiön tavaramerkki Yhdysvalloissa ja muissa maissa. Kaikki muut tavaramerkit ja rekisteröidyt tavaramerkit ovat haltijoidensa omaisuutta. Tässä käyttöoppaassa ei ole käytetty merkkejä ja. Bluetooth-sanamerkin ja logot omistaa Bluetooth SIG, Inc., ja Sony Corporation käyttää näitä merkkejä lisenssillä. Kaikki muut tavaramerkit ja kauppanimet ovat vastaavien omistajiensa omaisuutta. DLNA ja DLNA CERTIFIED ovat Digital Living Network Alliancen tavaramerkkejä ja/tai palvelumerkkejä. Microsoft, Windows, Windows Vista ja Windows Media ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. JONKA HÄN ON SAANUT VC-1-VIDEON TOIMITUSOIKEUDET SAANEELTA TOIMITTAJALTA. KÄYTTÖOIKEUKSIA EI MYÖNNETÄ EIKÄ NIITÄ VOIDA OLETTAA SAATAVAN MIHINKÄÄN MUUHUN KÄYTTÖTARKOITUKSEEN. LISÄTIETOJA ON SAATAVILLA MPEG LA, L.L.C. -YHTIÖLTÄ OSOITTEESTA Fraunhofer IIS ja Thomson ovat lisensoineet MPEG Layer-3-äänenkoodaustekniikan ja patentit. BRAVIA Sync on Sony Corporationin tavaramerkki. VAIO on Sony Corporationin tavaramerkki. x.v.color (x.v.colour) ja x.v.color (x.v.colour) -logo ovat Sony Corporationin tavaramerkkejä. PlayStation on rekisteröity tavaramerkki, jonka omistaa Sony Computer Entertainment Inc. Intel, Intel Core ja Pentium ovat Intel Corporationin tai sen tytäryhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Rhapsody ja Rhapsody-logo ovat RealNetworks, Inc.:n tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä. SHOUTcast on AOL LLC:n rekisteröity tavaramerkki. KULUTTAJA VOI KÄYTTÄÄ TÄTÄ TUOTETTA VC-1-PATENTTIOIKEUKSIEN NOJALLA HENKILÖKOHTAISIIN JA MUIHIN KUIN KAUPALLISIIN TARKOITUKSIIN (i) KOODATAKSEEN VIDEOKUVAA VC-1-STANDARDIN MUKAISESTI ( VC-1-VIDEO ) JA/TAI (ii) PURKAAKSEEN SELLAISEN VC-1-VIDEON KOODAUKSEN, JONKA KULUTTAJA ON KOODANNUT HENKILÖKOHTAISESSA TAI MUUSSA KUIN KAUPALLISESSA TARKOITUKSESSA JA/TAI 4 FI

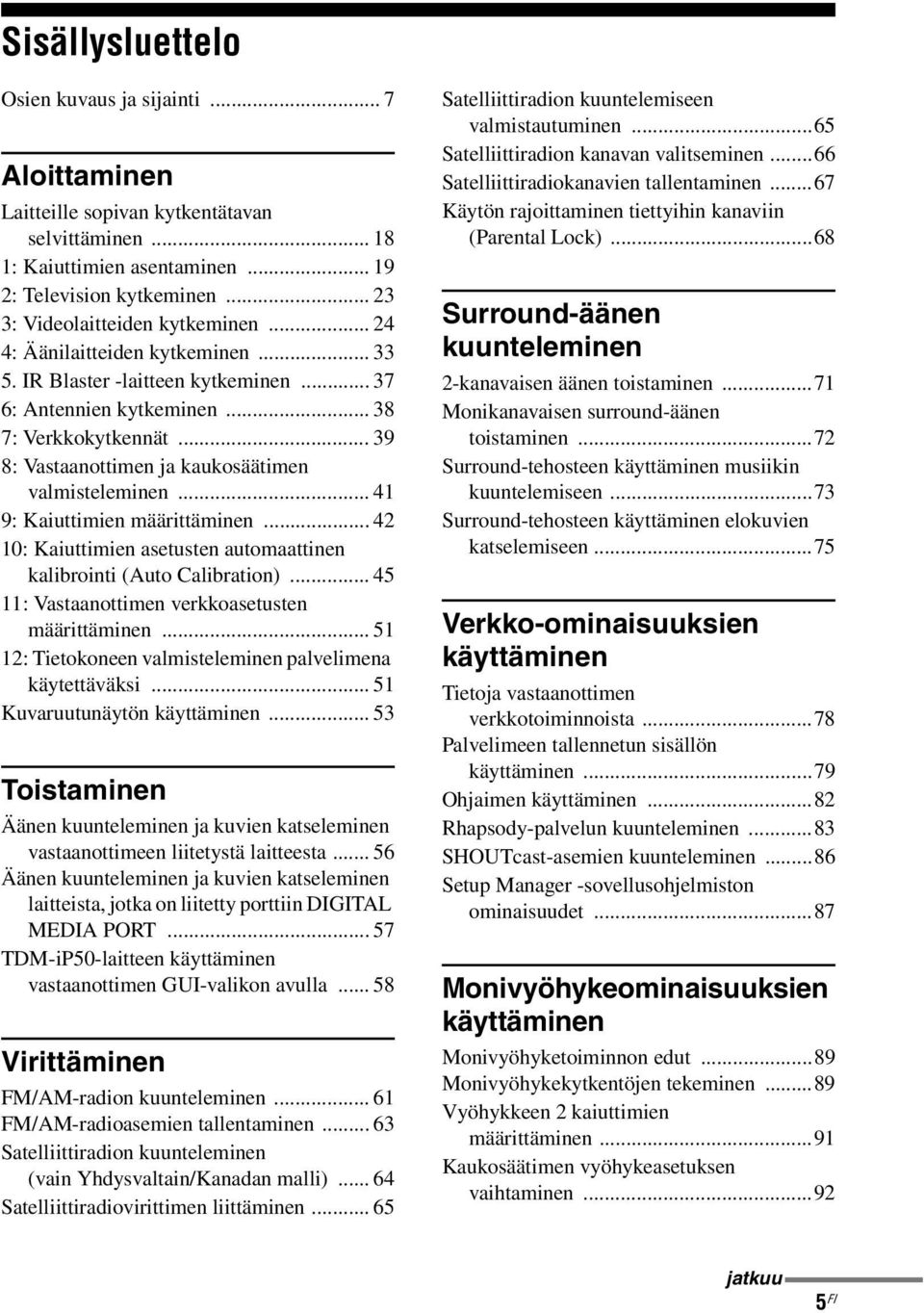

5 Sisällysluettelo Osien kuvaus ja sijainti... 7 Aloittaminen Laitteille sopivan kytkentätavan selvittäminen : Kaiuttimien asentaminen : Television kytkeminen : Videolaitteiden kytkeminen : Äänilaitteiden kytkeminen IR Blaster -laitteen kytkeminen : Antennien kytkeminen : Verkkokytkennät : Vastaanottimen ja kaukosäätimen valmisteleminen : Kaiuttimien määrittäminen : Kaiuttimien asetusten automaattinen kalibrointi (Auto Calibration) : Vastaanottimen verkkoasetusten määrittäminen : Tietokoneen valmisteleminen palvelimena käytettäväksi Kuvaruutunäytön käyttäminen Toistaminen Äänen kuunteleminen ja kuvien katseleminen vastaanottimeen liitetystä laitteesta Äänen kuunteleminen ja kuvien katseleminen laitteista, jotka on liitetty porttiin DIGITAL MEDIA PORT TDM-iP50-laitteen käyttäminen vastaanottimen GUI-valikon avulla Virittäminen FM/AM-radion kuunteleminen FM/AM-radioasemien tallentaminen Satelliittiradion kuunteleminen (vain Yhdysvaltain/Kanadan malli) Satelliittiradiovirittimen liittäminen Satelliittiradion kuuntelemiseen valmistautuminen...65 Satelliittiradion kanavan valitseminen...66 Satelliittiradiokanavien tallentaminen...67 Käytön rajoittaminen tiettyihin kanaviin (Parental Lock)...68 Surround-äänen kuunteleminen 2-kanavaisen äänen toistaminen...71 Monikanavaisen surround-äänen toistaminen...72 Surround-tehosteen käyttäminen musiikin kuuntelemiseen...73 Surround-tehosteen käyttäminen elokuvien katselemiseen...75 Verkko-ominaisuuksien käyttäminen Tietoja vastaanottimen verkkotoiminnoista...78 Palvelimeen tallennetun sisällön käyttäminen...79 Ohjaimen käyttäminen...82 Rhapsody-palvelun kuunteleminen...83 SHOUTcast-asemien kuunteleminen...86 Setup Manager -sovellusohjelmiston ominaisuudet...87 Monivyöhykeominaisuuksien käyttäminen Monivyöhyketoiminnon edut...89 Monivyöhykekytkentöjen tekeminen...89 Vyöhykkeen 2 kaiuttimien määrittäminen...91 Kaukosäätimen vyöhykeasetuksen vaihtaminen...92 jatkuu 5 FI

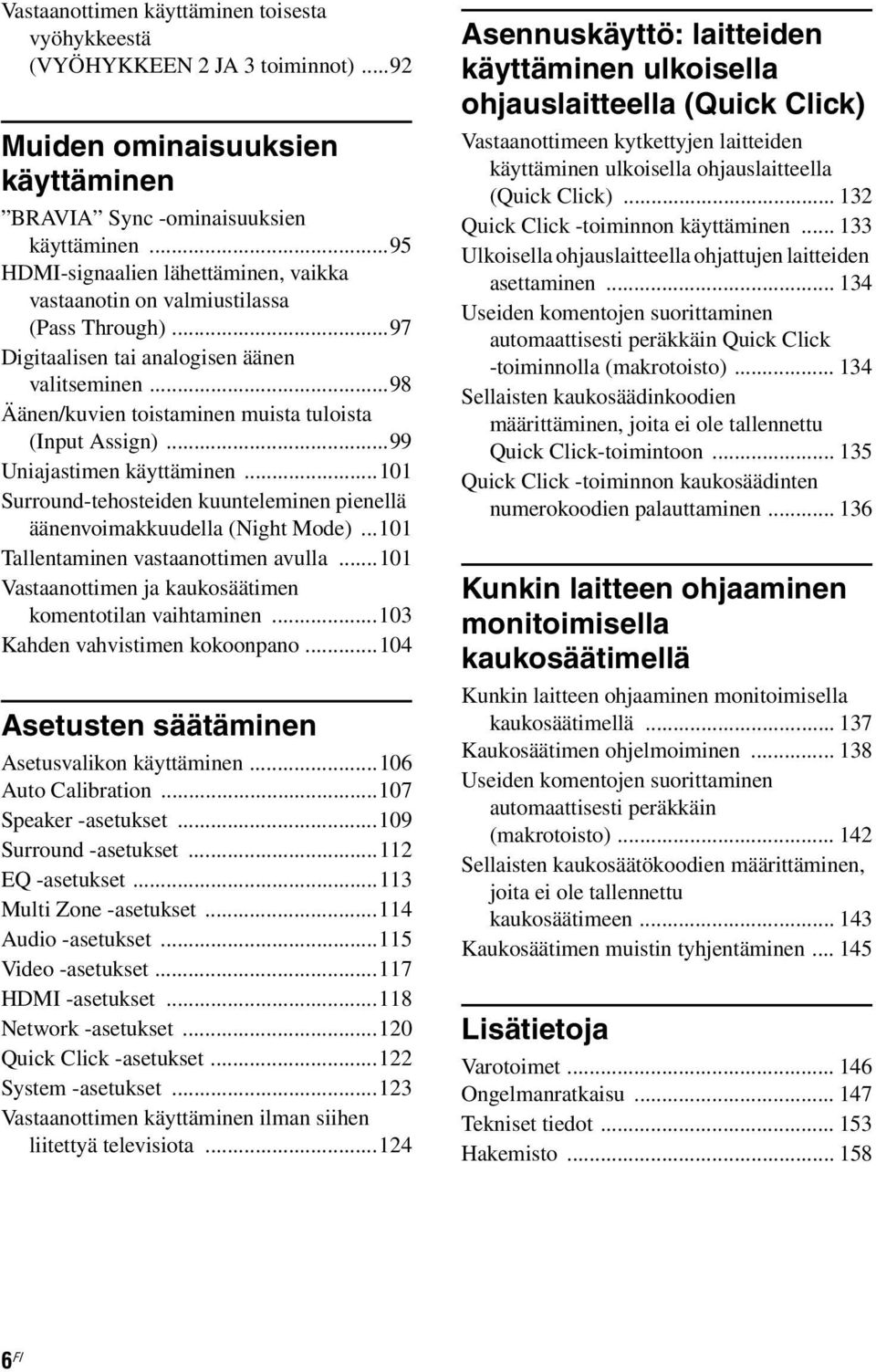

6 Vastaanottimen käyttäminen toisesta vyöhykkeestä (VYÖHYKKEEN 2 JA 3 toiminnot)...92 Muiden ominaisuuksien käyttäminen BRAVIA Sync -ominaisuuksien käyttäminen...95 HDMI-signaalien lähettäminen, vaikka vastaanotin on valmiustilassa (Pass Through)...97 Digitaalisen tai analogisen äänen valitseminen...98 Äänen/kuvien toistaminen muista tuloista (Input Assign)...99 Uniajastimen käyttäminen Surround-tehosteiden kuunteleminen pienellä äänenvoimakkuudella (Night Mode) Tallentaminen vastaanottimen avulla Vastaanottimen ja kaukosäätimen komentotilan vaihtaminen Kahden vahvistimen kokoonpano Asetusten säätäminen Asetusvalikon käyttäminen Auto Calibration Speaker -asetukset Surround -asetukset EQ -asetukset Multi Zone -asetukset Audio -asetukset Video -asetukset HDMI -asetukset Network -asetukset Quick Click -asetukset System -asetukset Vastaanottimen käyttäminen ilman siihen liitettyä televisiota Asennuskäyttö: laitteiden käyttäminen ulkoisella ohjauslaitteella (Quick Click) Vastaanottimeen kytkettyjen laitteiden käyttäminen ulkoisella ohjauslaitteella (Quick Click) Quick Click -toiminnon käyttäminen Ulkoisella ohjauslaitteella ohjattujen laitteiden asettaminen Useiden komentojen suorittaminen automaattisesti peräkkäin Quick Click -toiminnolla (makrotoisto) Sellaisten kaukosäädinkoodien määrittäminen, joita ei ole tallennettu Quick Click-toimintoon Quick Click -toiminnon kaukosäädinten numerokoodien palauttaminen Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä Kaukosäätimen ohjelmoiminen Useiden komentojen suorittaminen automaattisesti peräkkäin (makrotoisto) Sellaisten kaukosäätökoodien määrittäminen, joita ei ole tallennettu kaukosäätimeen Kaukosäätimen muistin tyhjentäminen Lisätietoja Varotoimet Ongelmanratkaisu Tekniset tiedot Hakemisto FI

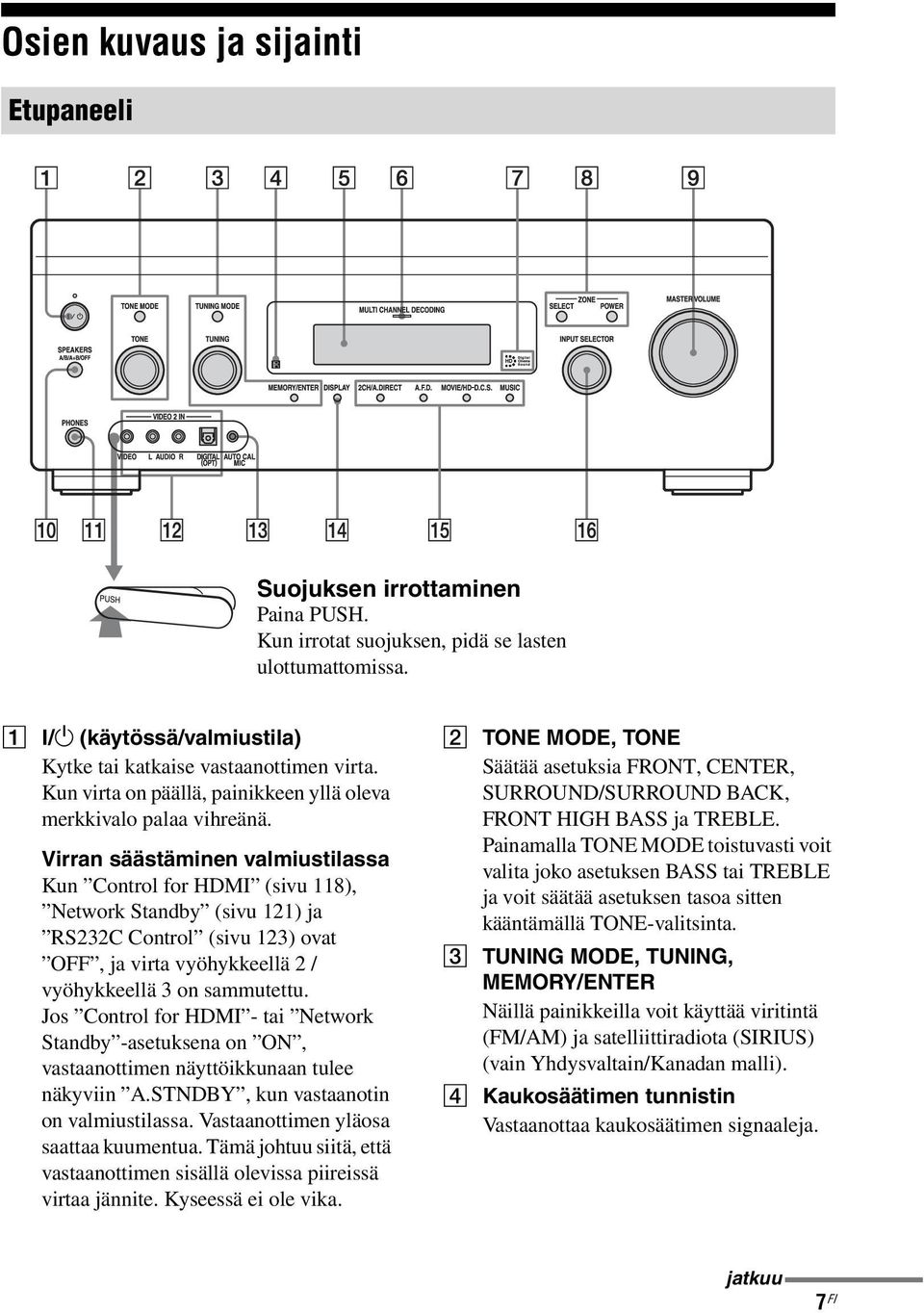

7 Osien kuvaus ja sijainti Etupaneeli Suojuksen irrottaminen Paina PUSH. Kun irrotat suojuksen, pidä se lasten ulottumattomissa. A?/1 (käytössä/valmiustila) Kytke tai katkaise vastaanottimen virta. Kun virta on päällä, painikkeen yllä oleva merkkivalo palaa vihreänä. Virran säästäminen valmiustilassa Kun Control for HDMI (sivu 118), Network Standby (sivu 121) ja RS232C Control (sivu 123) ovat OFF, ja virta vyöhykkeellä 2 / vyöhykkeellä 3 on sammutettu. Jos Control for HDMI - tai Network Standby -asetuksena on ON, vastaanottimen näyttöikkunaan tulee näkyviin A.STNDBY, kun vastaanotin on valmiustilassa. Vastaanottimen yläosa saattaa kuumentua. Tämä johtuu siitä, että vastaanottimen sisällä olevissa piireissä virtaa jännite. Kyseessä ei ole vika. B TONE MODE, TONE Säätää asetuksia FRONT, CENTER, SURROUND/SURROUND BACK, FRONT HIGH BASS ja TREBLE. Painamalla TONE MODE toistuvasti voit valita joko asetuksen BASS tai TREBLE ja voit säätää asetuksen tasoa sitten kääntämällä TONE-valitsinta. C TUNING MODE, TUNING, MEMORY/ENTER Näillä painikkeilla voit käyttää viritintä (FM/AM) ja satelliittiradiota (SIRIUS) (vain Yhdysvaltain/Kanadan malli). D Kaukosäätimen tunnistin Vastaanottaa kaukosäätimen signaaleja. jatkuu 7 FI

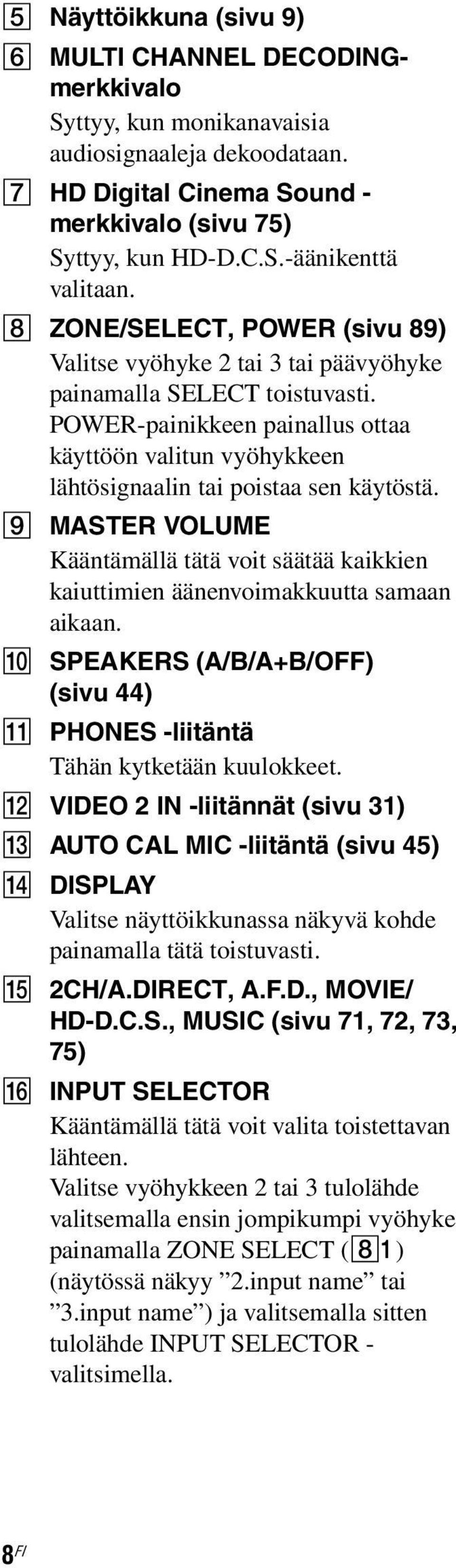

8 E Näyttöikkuna (sivu 9) F MULTI CHANNEL DECODINGmerkkivalo Syttyy, kun monikanavaisia audiosignaaleja dekoodataan. G HD Digital Cinema Sound - merkkivalo (sivu 75) Syttyy, kun HD-D.C.S.-äänikenttä valitaan. H ZONE/SELECT, POWER (sivu 89) Valitse vyöhyke 2 tai 3 tai päävyöhyke painamalla SELECT toistuvasti. POWER-painikkeen painallus ottaa käyttöön valitun vyöhykkeen lähtösignaalin tai poistaa sen käytöstä. I MASTER VOLUME Kääntämällä tätä voit säätää kaikkien kaiuttimien äänenvoimakkuutta samaan aikaan. J SPEAKERS (A/B/A+B/OFF) (sivu 44) K PHONES -liitäntä Tähän kytketään kuulokkeet. L VIDEO 2 IN -liitännät (sivu 31) M AUTO CAL MIC -liitäntä (sivu 45) N DISPLAY Valitse näyttöikkunassa näkyvä kohde painamalla tätä toistuvasti. O 2CH/A.DIRECT, A.F.D., MOVIE/ HD-D.C.S., MUSIC (sivu 71, 72, 73, 75) P INPUT SELECTOR Kääntämällä tätä voit valita toistettavan lähteen. Valitse vyöhykkeen 2 tai 3 tulolähde valitsemalla ensin jompikumpi vyöhyke painamalla ZONE SELECT (8a) (näytössä näkyy 2.input name tai 3.input name ) ja valitsemalla sitten tulolähde INPUT SELECTOR - valitsimella. 8 FI

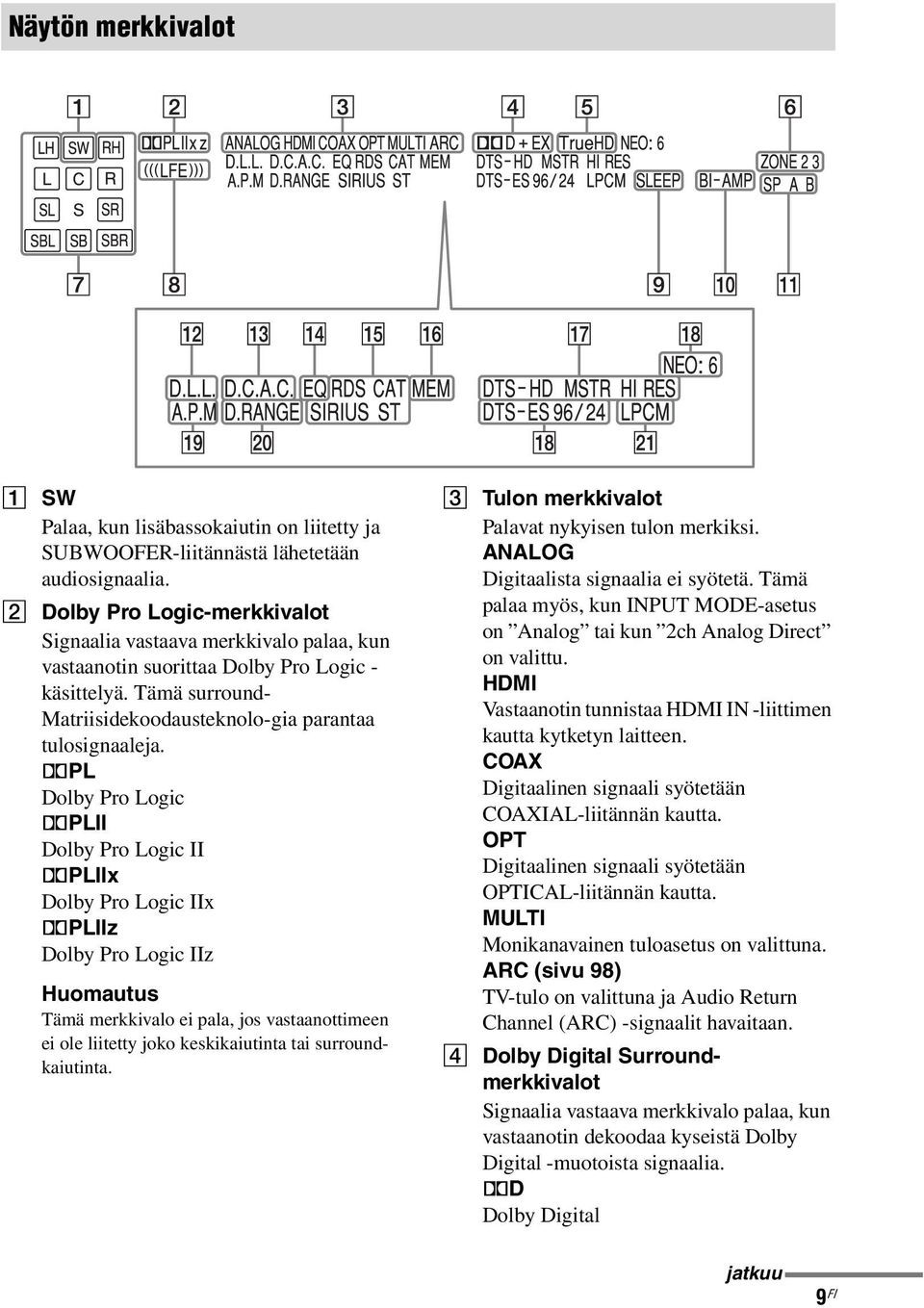

9 Näytön merkkivalot A SW Palaa, kun lisäbassokaiutin on liitetty ja SUBWOOFER-liitännästä lähetetään audiosignaalia. B Dolby Pro Logic-merkkivalot Signaalia vastaava merkkivalo palaa, kun vastaanotin suorittaa Dolby Pro Logic - käsittelyä. Tämä surround- Matriisidekoodausteknolo-gia parantaa tulosignaaleja. ;PL Dolby Pro Logic ;PLII Dolby Pro Logic II ;PLIIx Dolby Pro Logic IIx ;PLIIz Dolby Pro Logic IIz Huomautus Tämä merkkivalo ei pala, jos vastaanottimeen ei ole liitetty joko keskikaiutinta tai surroundkaiutinta. C Tulon merkkivalot Palavat nykyisen tulon merkiksi. ANALOG Digitaalista signaalia ei syötetä. Tämä palaa myös, kun INPUT MODE-asetus on Analog tai kun 2ch Analog Direct on valittu. HDMI Vastaanotin tunnistaa HDMI IN -liittimen kautta kytketyn laitteen. COAX Digitaalinen signaali syötetään COAXIAL-liitännän kautta. OPT Digitaalinen signaali syötetään OPTICAL-liitännän kautta. MULTI Monikanavainen tuloasetus on valittuna. ARC (sivu 98) TV-tulo on valittuna ja Audio Return Channel (ARC) -signaalit havaitaan. D Dolby Digital Surroundmerkkivalot Signaalia vastaava merkkivalo palaa, kun vastaanotin dekoodaa kyseistä Dolby Digital -muotoista signaalia. ;D Dolby Digital jatkuu 9 FI

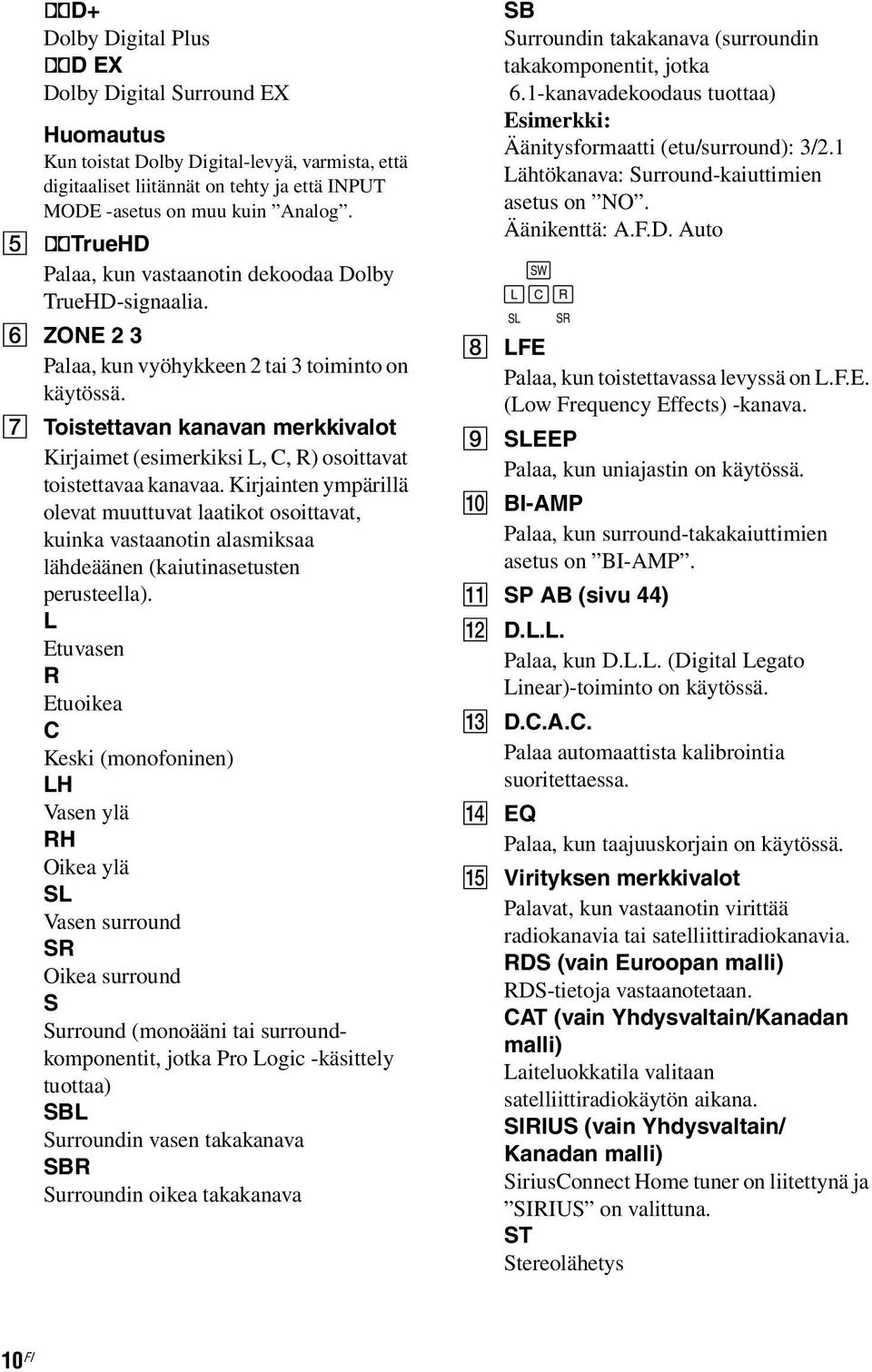

10 ;D+ Dolby Digital Plus ;D EX Dolby Digital Surround EX Huomautus Kun toistat Dolby Digital-levyä, varmista, että digitaaliset liitännät on tehty ja että INPUT MODE -asetus on muu kuin Analog. E ;TrueHD Palaa, kun vastaanotin dekoodaa Dolby TrueHD-signaalia. F ZONE 2 3 Palaa, kun vyöhykkeen 2 tai 3 toiminto on käytössä. G Toistettavan kanavan merkkivalot Kirjaimet (esimerkiksi L, C, R) osoittavat toistettavaa kanavaa. Kirjainten ympärillä olevat muuttuvat laatikot osoittavat, kuinka vastaanotin alasmiksaa lähdeäänen (kaiutinasetusten perusteella). L Etuvasen R Etuoikea C Keski (monofoninen) LH Vasen ylä RH Oikea ylä SL Vasen surround SR Oikea surround S Surround (monoääni tai surroundkomponentit, jotka Pro Logic -käsittely tuottaa) SBL Surroundin vasen takakanava SBR Surroundin oikea takakanava SB Surroundin takakanava (surroundin takakomponentit, jotka 6.1-kanavadekoodaus tuottaa) Esimerkki: Äänitysformaatti (etu/surround): 3/2.1 Lähtökanava: Surround-kaiuttimien asetus on NO. Äänikenttä: A.F.D. Auto H LFE Palaa, kun toistettavassa levyssä on L.F.E. (Low Frequency Effects) -kanava. I SLEEP Palaa, kun uniajastin on käytössä. J BI-AMP Palaa, kun surround-takakaiuttimien asetus on BI-AMP. K SP AB (sivu 44) L D.L.L. Palaa, kun D.L.L. (Digital Legato Linear)-toiminto on käytössä. M D.C.A.C. Palaa automaattista kalibrointia suoritettaessa. N EQ Palaa, kun taajuuskorjain on käytössä. O Virityksen merkkivalot Palavat, kun vastaanotin virittää radiokanavia tai satelliittiradiokanavia. RDS (vain Euroopan malli) RDS-tietoja vastaanotetaan. CAT (vain Yhdysvaltain/Kanadan malli) Laiteluokkatila valitaan satelliittiradiokäytön aikana. SIRIUS (vain Yhdysvaltain/ Kanadan malli) SiriusConnect Home tuner on liitettynä ja SIRIUS on valittuna. ST Stereolähetys 10 FI

11 P MEM Muistitoiminto, kuten Name Input, on käytössä. Q DTS-HD-merkkivalot Palavat, kun vastaanotin dekoodaa DTS- HD-signaalia. DTS-HD Palaa jatkuvasti yhdessä jonkin seuraavan merkkivalon kanssa. MSTR DTS-HD Master Audio HI RES DTS-HD High Resolution Audio R DTS(-ES)-merkkivalot Palavat, kun DTS- tai DTS-ES-signaalia vastaanotetaan. DTS Palaa, kun vastaanotin dekoodaa DTSsignaaleja. Myös merkkivalo 96/24 tai NEO:6 palaa vastaanotettavasta signaalista tai dekoodausmuodosta riippuen. DTS-ES Palaa yhdessä jonkin seuraavan merkkivalon kanssa tulosignaalin dekoodausmuodosta riippuen. 96/24 DTS 96/24 (96 khz / 24-bittinen) dekoodaus NEO:6 DTS Neo:6 Cinema/Music Huomautus Kun toistat DTS-levyä, varmista, että digitaaliset liitännät on tehty ja että INPUT MODE -asetus on muu kuin Analog. S A.P.M (sivu 107) Palaa, kun A.P.M. (Automatic Phase Matching)-toiminto on käytössä. T D.RANGE Palaa, kun dynaaminen taajuusalueen pakkaus on käytössä. U LPCM Palaa, kun lineaarista PCM (Pulse Code Modulation)-signaalia vastaanotetaan. jatkuu 11 FI

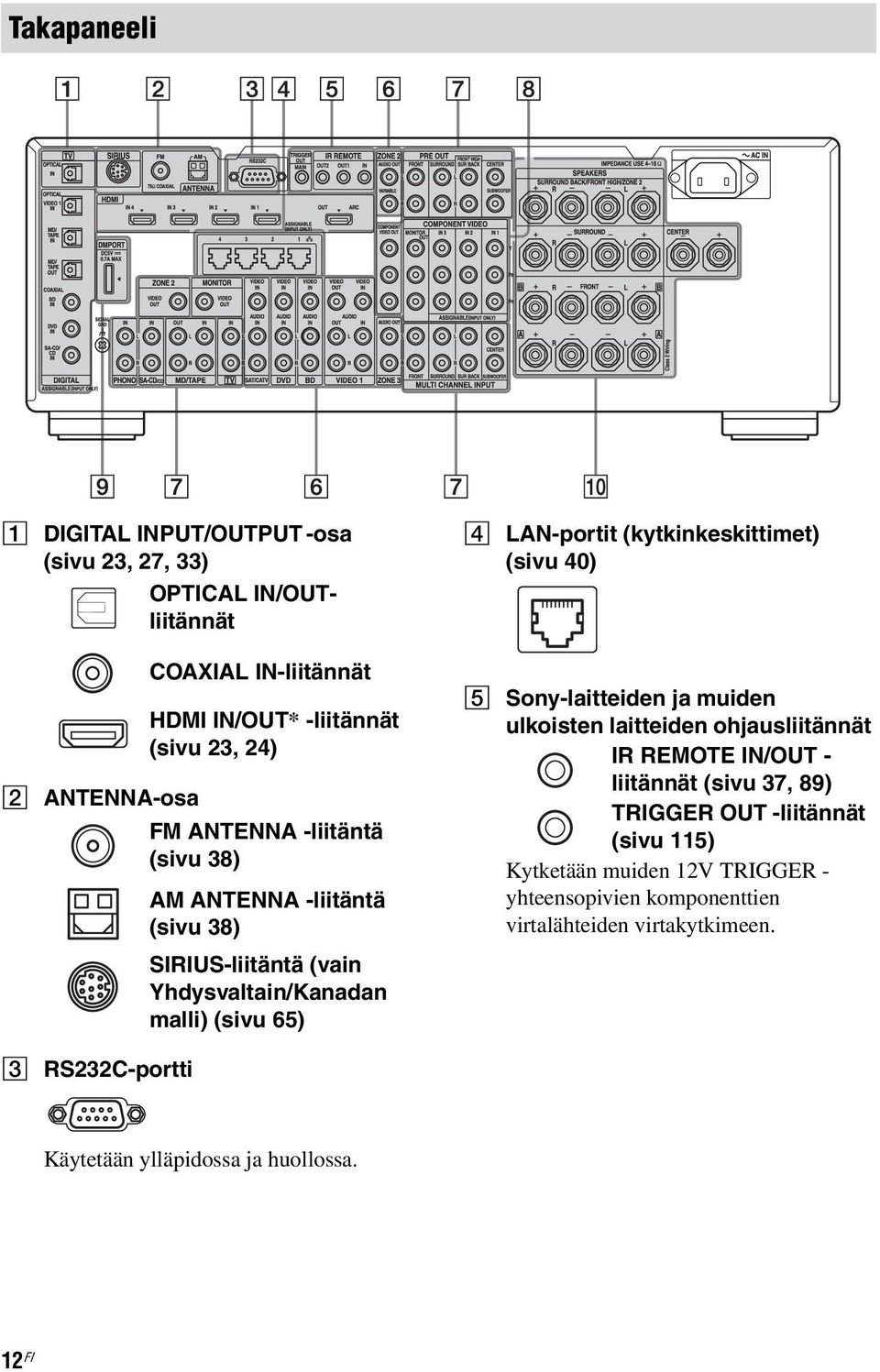

12 Takapaneeli A DIGITAL INPUT/OUTPUT -osa (sivu 23, 27, 33) OPTICAL IN/OUTliitännät COAXIAL IN-liitännät HDMI IN/OUT* -liitännät (sivu 23, 24) B ANTENNA-osa FM ANTENNA -liitäntä (sivu 38) AM ANTENNA -liitäntä (sivu 38) SIRIUS-liitäntä (vain Yhdysvaltain/Kanadan malli) (sivu 65) D LAN-portit (kytkinkeskittimet) (sivu 40) E Sony-laitteiden ja muiden ulkoisten laitteiden ohjausliitännät IR REMOTE IN/OUT - liitännät (sivu 37, 89) TRIGGER OUT -liitännät (sivu 115) Kytketään muiden 12V TRIGGER - yhteensopivien komponenttien virtalähteiden virtakytkimeen. C RS232C-portti Käytetään ylläpidossa ja huollossa. 12 FI

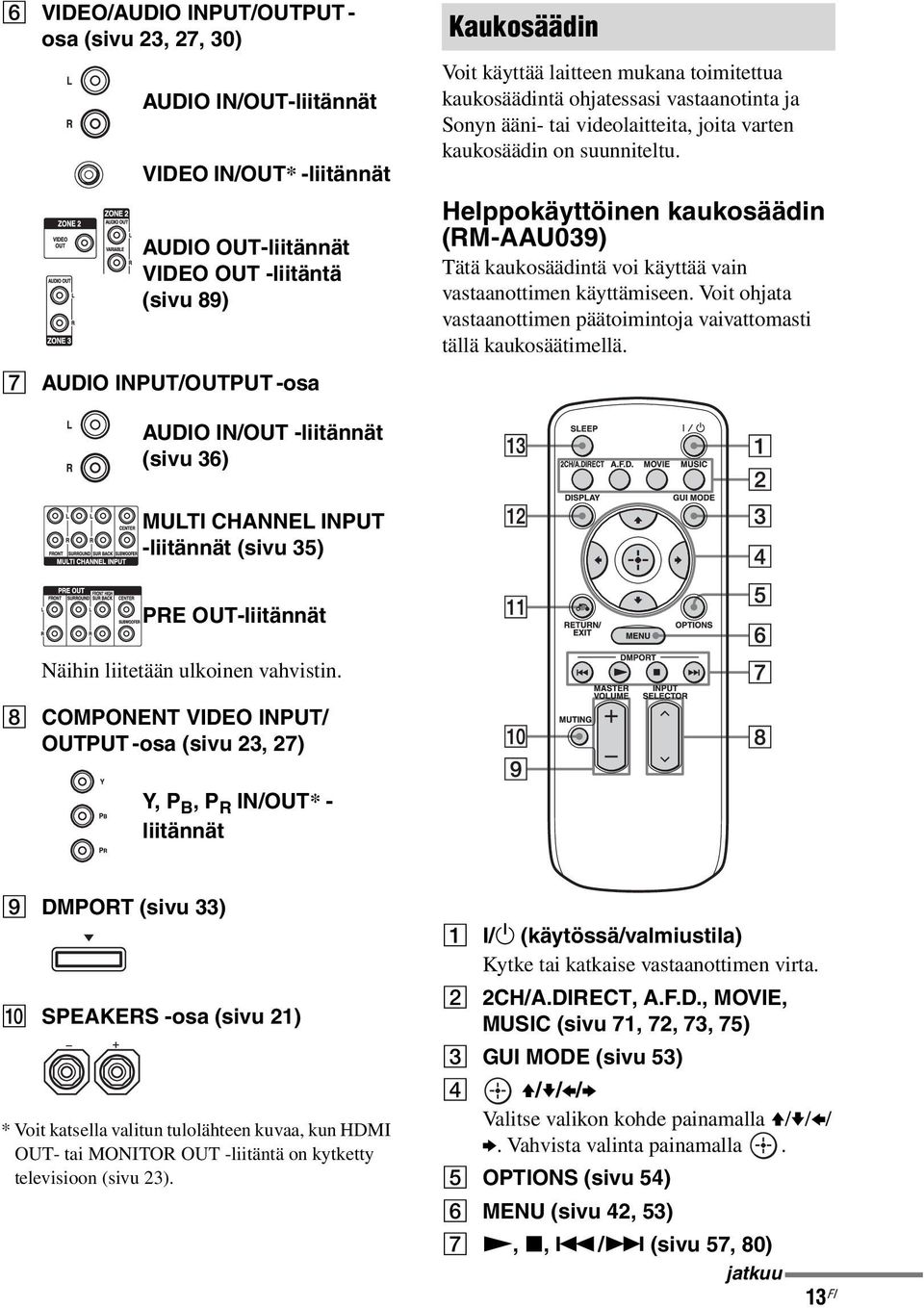

13 F VIDEO/AUDIO INPUT/OUTPUT - osa (sivu 23, 27, 30) AUDIO IN/OUT-liitännät VIDEO IN/OUT* -liitännät AUDIO OUT-liitännät VIDEO OUT -liitäntä (sivu 89) Kaukosäädin Voit käyttää laitteen mukana toimitettua kaukosäädintä ohjatessasi vastaanotinta ja Sonyn ääni- tai videolaitteita, joita varten kaukosäädin on suunniteltu. Helppokäyttöinen kaukosäädin (RM-AAU039) Tätä kaukosäädintä voi käyttää vain vastaanottimen käyttämiseen. Voit ohjata vastaanottimen päätoimintoja vaivattomasti tällä kaukosäätimellä. G AUDIO INPUT/OUTPUT -osa AUDIO IN/OUT -liitännät (sivu 36) MULTI CHANNEL INPUT -liitännät (sivu 35) PRE OUT-liitännät Näihin liitetään ulkoinen vahvistin. H COMPONENT VIDEO INPUT/ OUTPUT -osa (sivu 23, 27) Y, P B, P R IN/OUT* - liitännät I DMPORT (sivu 33) J SPEAKERS -osa (sivu 21) * Voit katsella valitun tulolähteen kuvaa, kun HDMI OUT- tai MONITOR OUT -liitäntä on kytketty televisioon (sivu 23). A?/1 (käytössä/valmiustila) Kytke tai katkaise vastaanottimen virta. B 2CH/A.DIRECT, A.F.D., MOVIE, MUSIC (sivu 71, 72, 73, 75) C GUI MODE (sivu 53) D V/v/B/b Valitse valikon kohde painamalla V/v/B/ b. Vahvista valinta painamalla. E OPTIONS (sivu 54) F MENU (sivu 42, 53) G N, x,./> (sivu 57, 80) jatkuu 13 FI

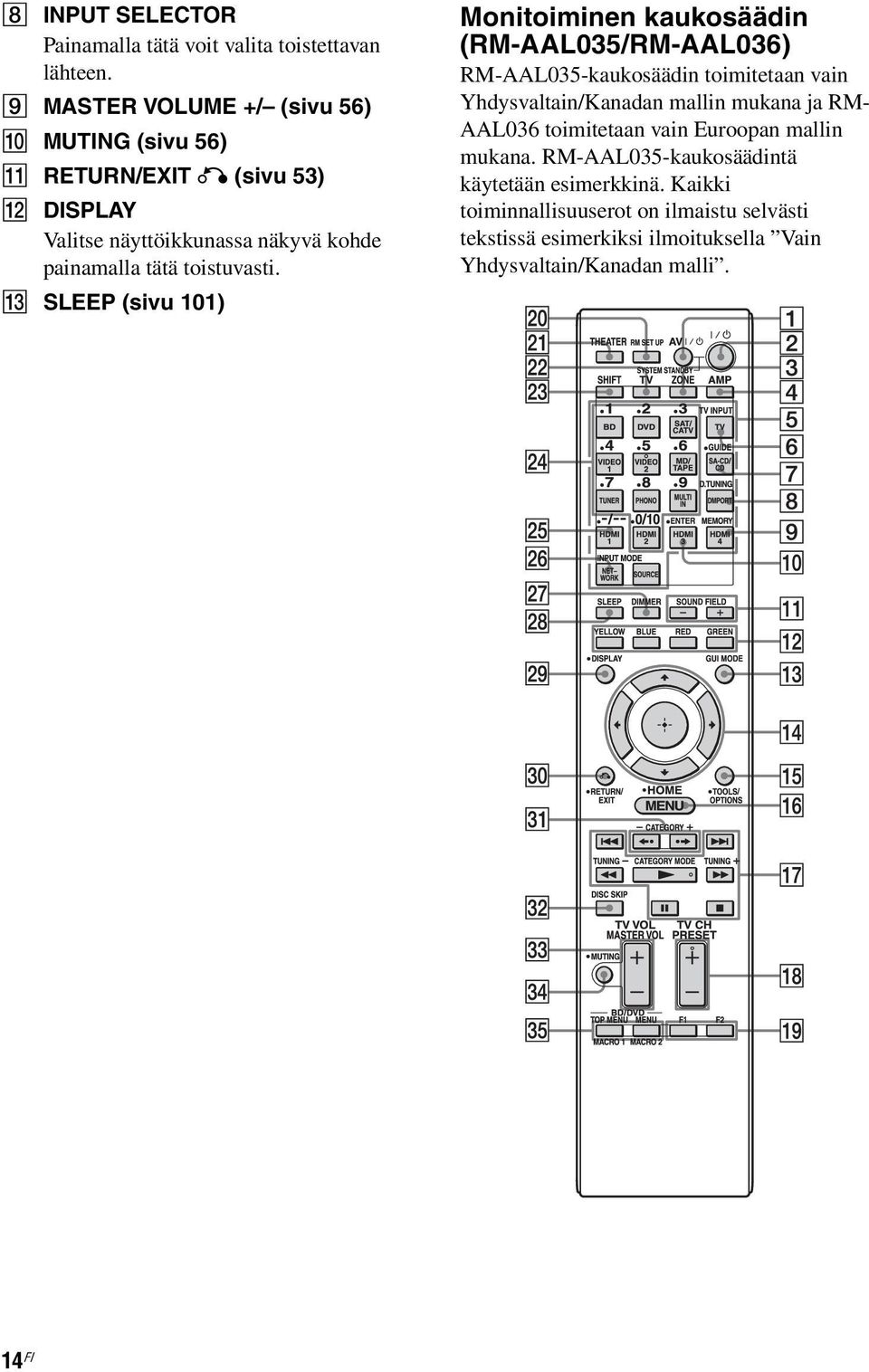

14 H INPUT SELECTOR Painamalla tätä voit valita toistettavan lähteen. I MASTER VOLUME +/ (sivu 56) J MUTING (sivu 56) K RETURN/EXIT O (sivu 53) L DISPLAY Valitse näyttöikkunassa näkyvä kohde painamalla tätä toistuvasti. M SLEEP (sivu 101) Monitoiminen kaukosäädin (RM-AAL035/RM-AAL036) RM-AAL035-kaukosäädin toimitetaan vain Yhdysvaltain/Kanadan mallin mukana ja RM- AAL036 toimitetaan vain Euroopan mallin mukana. RM-AAL035-kaukosäädintä käytetään esimerkkinä. Kaikki toiminnallisuuserot on ilmaistu selvästi tekstissä esimerkiksi ilmoituksella Vain Yhdysvaltain/Kanadan malli. 14 FI

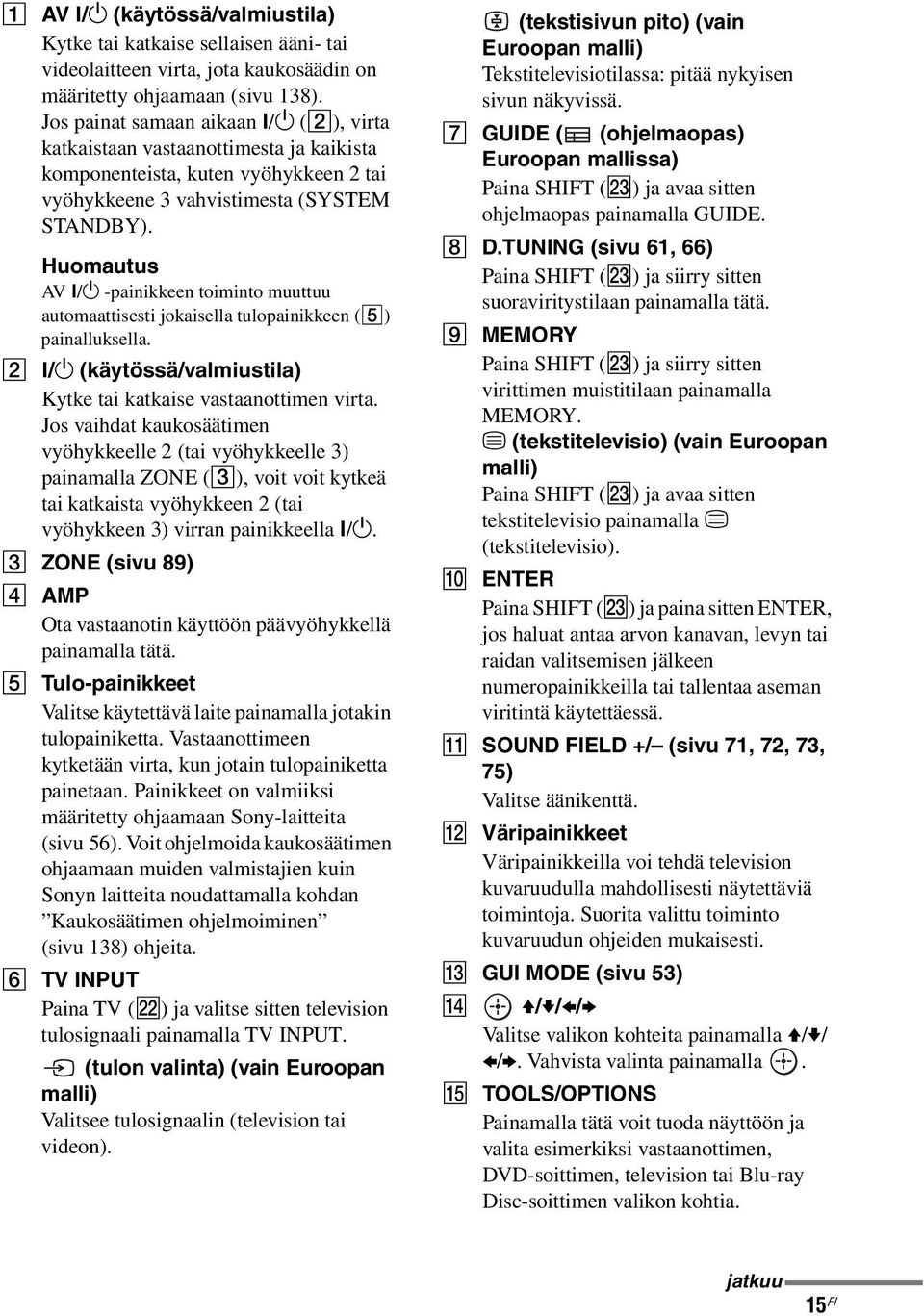

15 A AV?/1 (käytössä/valmiustila) Kytke tai katkaise sellaisen ääni- tai videolaitteen virta, jota kaukosäädin on määritetty ohjaamaan (sivu 138). Jos painat samaan aikaan?/1 (2), virta katkaistaan vastaanottimesta ja kaikista komponenteista, kuten vyöhykkeen 2 tai vyöhykkeene 3 vahvistimesta (SYSTEM STANDBY). Huomautus AV?/1 -painikkeen toiminto muuttuu automaattisesti jokaisella tulopainikkeen (5) painalluksella. B?/1 (käytössä/valmiustila) Kytke tai katkaise vastaanottimen virta. Jos vaihdat kaukosäätimen vyöhykkeelle 2 (tai vyöhykkeelle 3) painamalla ZONE (3), voit voit kytkeä tai katkaista vyöhykkeen 2 (tai vyöhykkeen 3) virran painikkeella?/1. C ZONE (sivu 89) D AMP Ota vastaanotin käyttöön päävyöhykkellä painamalla tätä. E Tulo-painikkeet Valitse käytettävä laite painamalla jotakin tulopainiketta. Vastaanottimeen kytketään virta, kun jotain tulopainiketta painetaan. Painikkeet on valmiiksi määritetty ohjaamaan Sony-laitteita (sivu 56). Voit ohjelmoida kaukosäätimen ohjaamaan muiden valmistajien kuin Sonyn laitteita noudattamalla kohdan Kaukosäätimen ohjelmoiminen (sivu 138) ohjeita. F TV INPUT Paina TV (ws) ja valitse sitten television tulosignaali painamalla TV INPUT. (tulon valinta) (vain Euroopan malli) Valitsee tulosignaalin (television tai videon). (tekstisivun pito) (vain Euroopan malli) Tekstitelevisiotilassa: pitää nykyisen sivun näkyvissä. G GUIDE ( (ohjelmaopas) Euroopan mallissa) Paina SHIFT (wd) ja avaa sitten ohjelmaopas painamalla GUIDE. H D.TUNING (sivu 61, 66) Paina SHIFT (wd) ja siirry sitten suoraviritystilaan painamalla tätä. I MEMORY Paina SHIFT (wd) ja siirry sitten virittimen muistitilaan painamalla MEMORY. / (tekstitelevisio) (vain Euroopan malli) Paina SHIFT (wd) ja avaa sitten tekstitelevisio painamalla / (tekstitelevisio). J ENTER Paina SHIFT (wd) ja paina sitten ENTER, jos haluat antaa arvon kanavan, levyn tai raidan valitsemisen jälkeen numeropainikkeilla tai tallentaa aseman viritintä käytettäessä. K SOUND FIELD +/ (sivu 71, 72, 73, 75) Valitse äänikenttä. L Väripainikkeet Väripainikkeilla voi tehdä television kuvaruudulla mahdollisesti näytettäviä toimintoja. Suorita valittu toiminto kuvaruudun ohjeiden mukaisesti. M GUI MODE (sivu 53) N V/v/B/b Valitse valikon kohteita painamalla V/v/ B/b. Vahvista valinta painamalla. O TOOLS/OPTIONS Painamalla tätä voit tuoda näyttöön ja valita esimerkiksi vastaanottimen, DVD-soittimen, television tai Blu-ray Disc-soittimen valikon kohtia. jatkuu 15 FI

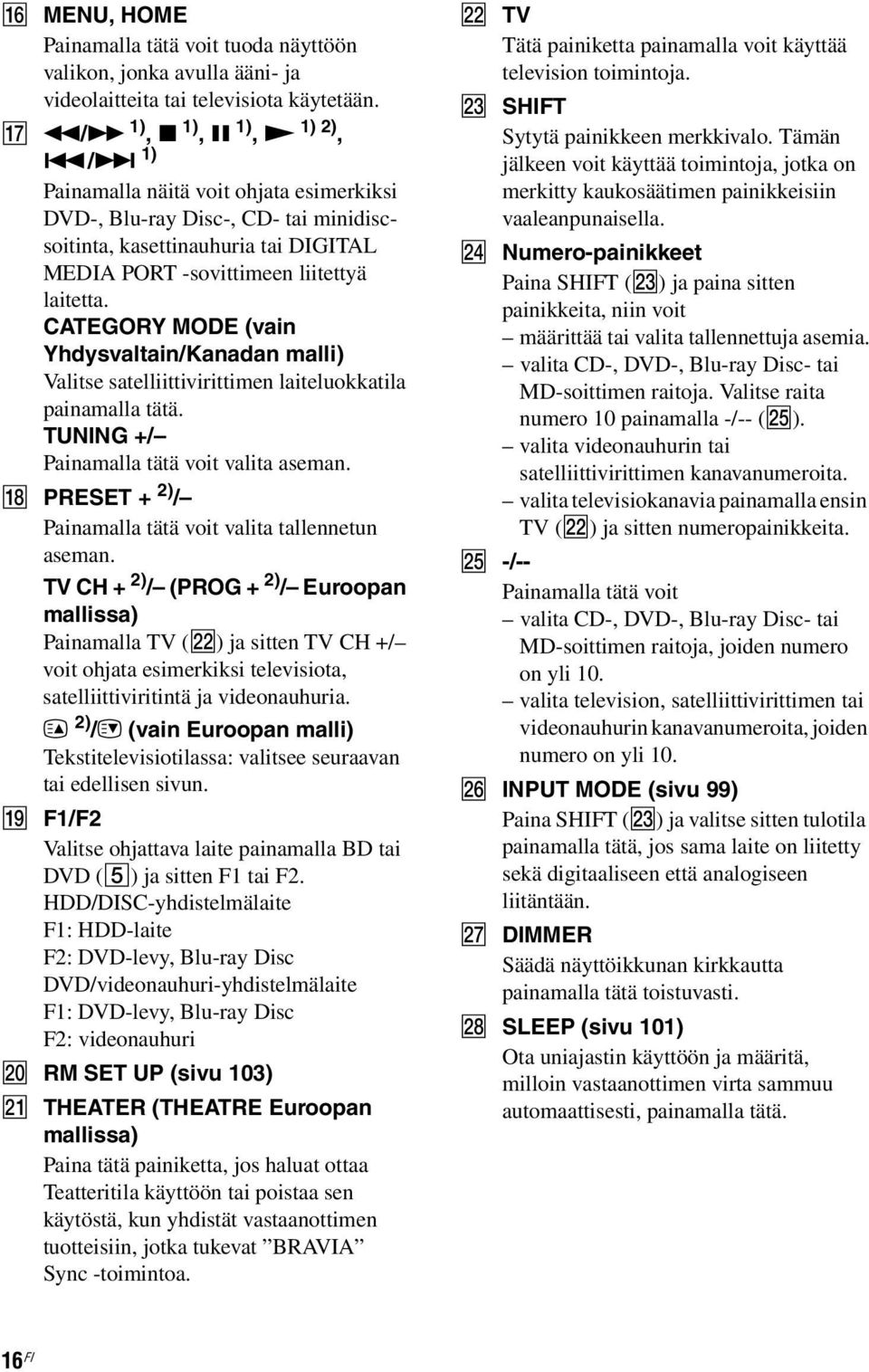

16 P MENU, HOME Painamalla tätä voit tuoda näyttöön valikon, jonka avulla ääni- ja videolaitteita tai televisiota käytetään. Q m/m 1), x 1), X 1), N 1) 2),./> 1) Painamalla näitä voit ohjata esimerkiksi DVD-, Blu-ray Disc-, CD- tai minidiscsoitinta, kasettinauhuria tai DIGITAL MEDIA PORT -sovittimeen liitettyä laitetta. CATEGORY MODE (vain Yhdysvaltain/Kanadan malli) Valitse satelliittivirittimen laiteluokkatila painamalla tätä. TUNING +/ Painamalla tätä voit valita aseman. R PRESET + 2) / Painamalla tätä voit valita tallennetun aseman. TV CH + 2) / (PROG + 2) / Euroopan mallissa) Painamalla TV (ws) ja sitten TV CH +/ voit ohjata esimerkiksi televisiota, satelliittiviritintä ja videonauhuria. c 2) /C (vain Euroopan malli) Tekstitelevisiotilassa: valitsee seuraavan tai edellisen sivun. S F1/F2 Valitse ohjattava laite painamalla BD tai DVD (5) ja sitten F1 tai F2. HDD/DISC-yhdistelmälaite F1: HDD-laite F2: DVD-levy, Blu-ray Disc DVD/videonauhuri-yhdistelmälaite F1: DVD-levy, Blu-ray Disc F2: videonauhuri T RM SET UP (sivu 103) U THEATER (THEATRE Euroopan mallissa) Paina tätä painiketta, jos haluat ottaa Teatteritila käyttöön tai poistaa sen käytöstä, kun yhdistät vastaanottimen tuotteisiin, jotka tukevat BRAVIA Sync -toimintoa. V TV Tätä painiketta painamalla voit käyttää television toimintoja. W SHIFT Sytytä painikkeen merkkivalo. Tämän jälkeen voit käyttää toimintoja, jotka on merkitty kaukosäätimen painikkeisiin vaaleanpunaisella. X Numero-painikkeet Paina SHIFT (wd) ja paina sitten painikkeita, niin voit määrittää tai valita tallennettuja asemia. valita CD-, DVD-, Blu-ray Disc- tai MD-soittimen raitoja. Valitse raita numero 10 painamalla -/-- (wg). valita videonauhurin tai satelliittivirittimen kanavanumeroita. valita televisiokanavia painamalla ensin TV (ws) ja sitten numeropainikkeita. Y -/-- Painamalla tätä voit valita CD-, DVD-, Blu-ray Disc- tai MD-soittimen raitoja, joiden numero on yli 10. valita television, satelliittivirittimen tai videonauhurin kanavanumeroita, joiden numero on yli 10. Z INPUT MODE (sivu 99) Paina SHIFT (wd) ja valitse sitten tulotila painamalla tätä, jos sama laite on liitetty sekä digitaaliseen että analogiseen liitäntään. wj DIMMER Säädä näyttöikkunan kirkkautta painamalla tätä toistuvasti. wk SLEEP (sivu 101) Ota uniajastin käyttöön ja määritä, milloin vastaanottimen virta sammuu automaattisesti, painamalla tätä. 16 FI

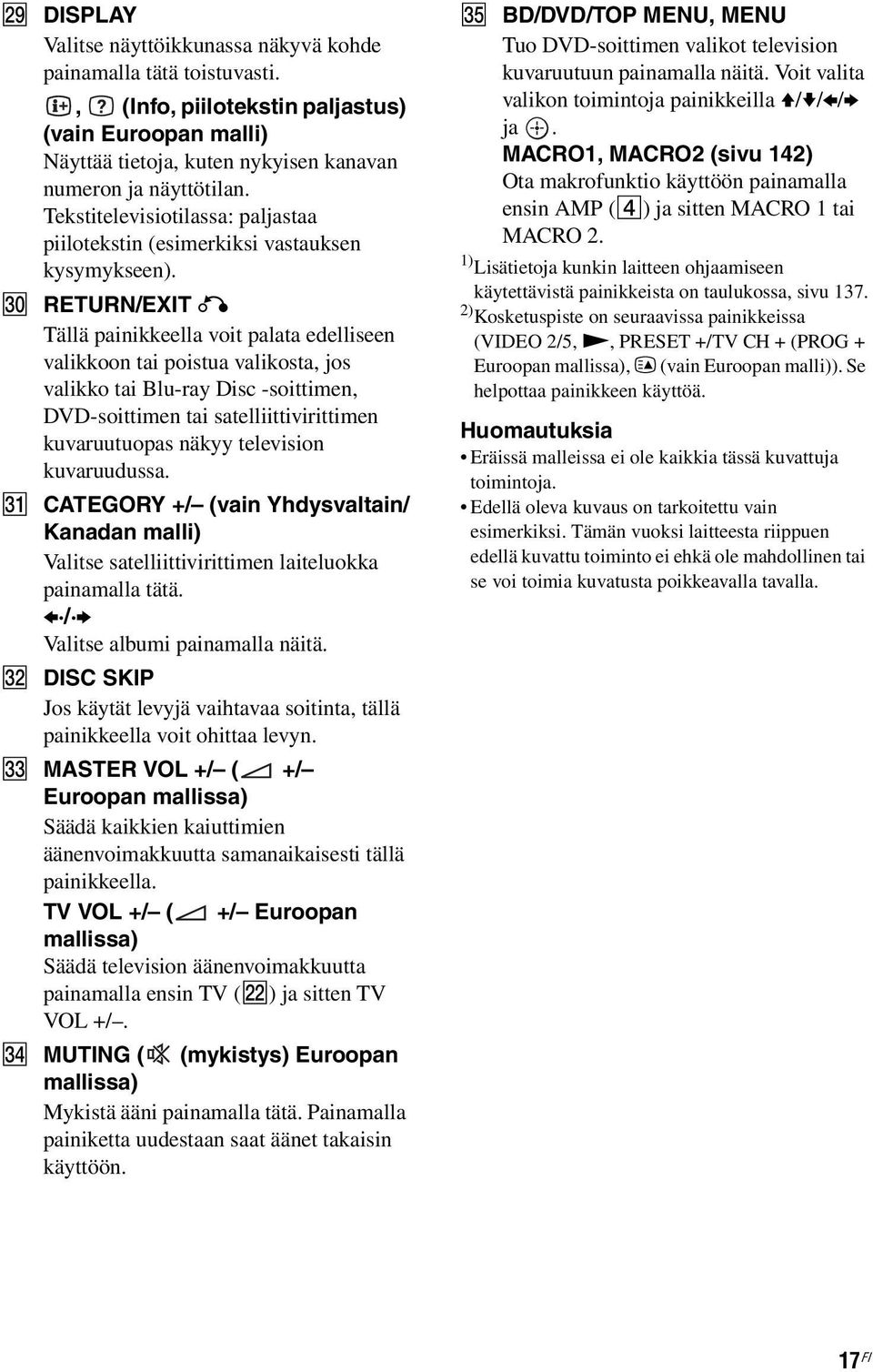

17 wl DISPLAY Valitse näyttöikkunassa näkyvä kohde painamalla tätä toistuvasti., (Info, piilotekstin paljastus) (vain Euroopan malli) Näyttää tietoja, kuten nykyisen kanavan numeron ja näyttötilan. Tekstitelevisiotilassa: paljastaa piilotekstin (esimerkiksi vastauksen kysymykseen). e; RETURN/EXIT O Tällä painikkeella voit palata edelliseen valikkoon tai poistua valikosta, jos valikko tai Blu-ray Disc -soittimen, DVD-soittimen tai satelliittivirittimen kuvaruutuopas näkyy television kuvaruudussa. ea CATEGORY +/ (vain Yhdysvaltain/ Kanadan malli) Valitse satelliittivirittimen laiteluokka painamalla tätä. B / b Valitse albumi painamalla näitä. es DISC SKIP Jos käytät levyjä vaihtavaa soitinta, tällä painikkeella voit ohittaa levyn. ed MASTER VOL +/ ( +/ Euroopan mallissa) Säädä kaikkien kaiuttimien äänenvoimakkuutta samanaikaisesti tällä painikkeella. TV VOL +/ ( +/ Euroopan mallissa) Säädä television äänenvoimakkuutta painamalla ensin TV (ws) ja sitten TV VOL +/. ef MUTING ( (mykistys) Euroopan mallissa) Mykistä ääni painamalla tätä. Painamalla painiketta uudestaan saat äänet takaisin käyttöön. eg BD/DVD/TOP MENU, MENU Tuo DVD-soittimen valikot television kuvaruutuun painamalla näitä. Voit valita valikon toimintoja painikkeilla V/v/B/b ja. MACRO1, MACRO2 (sivu 142) Ota makrofunktio käyttöön painamalla ensin AMP (4) ja sitten MACRO 1 tai MACRO 2. 1) Lisätietoja kunkin laitteen ohjaamiseen käytettävistä painikkeista on taulukossa, sivu ) Kosketuspiste on seuraavissa painikkeissa (VIDEO 2/5, N, PRESET +/TV CH + (PROG + Euroopan mallissa), c (vain Euroopan malli)). Se helpottaa painikkeen käyttöä. Huomautuksia Eräissä malleissa ei ole kaikkia tässä kuvattuja toimintoja. Edellä oleva kuvaus on tarkoitettu vain esimerkiksi. Tämän vuoksi laitteesta riippuen edellä kuvattu toiminto ei ehkä ole mahdollinen tai se voi toimia kuvatusta poikkeavalla tavalla. 17 FI

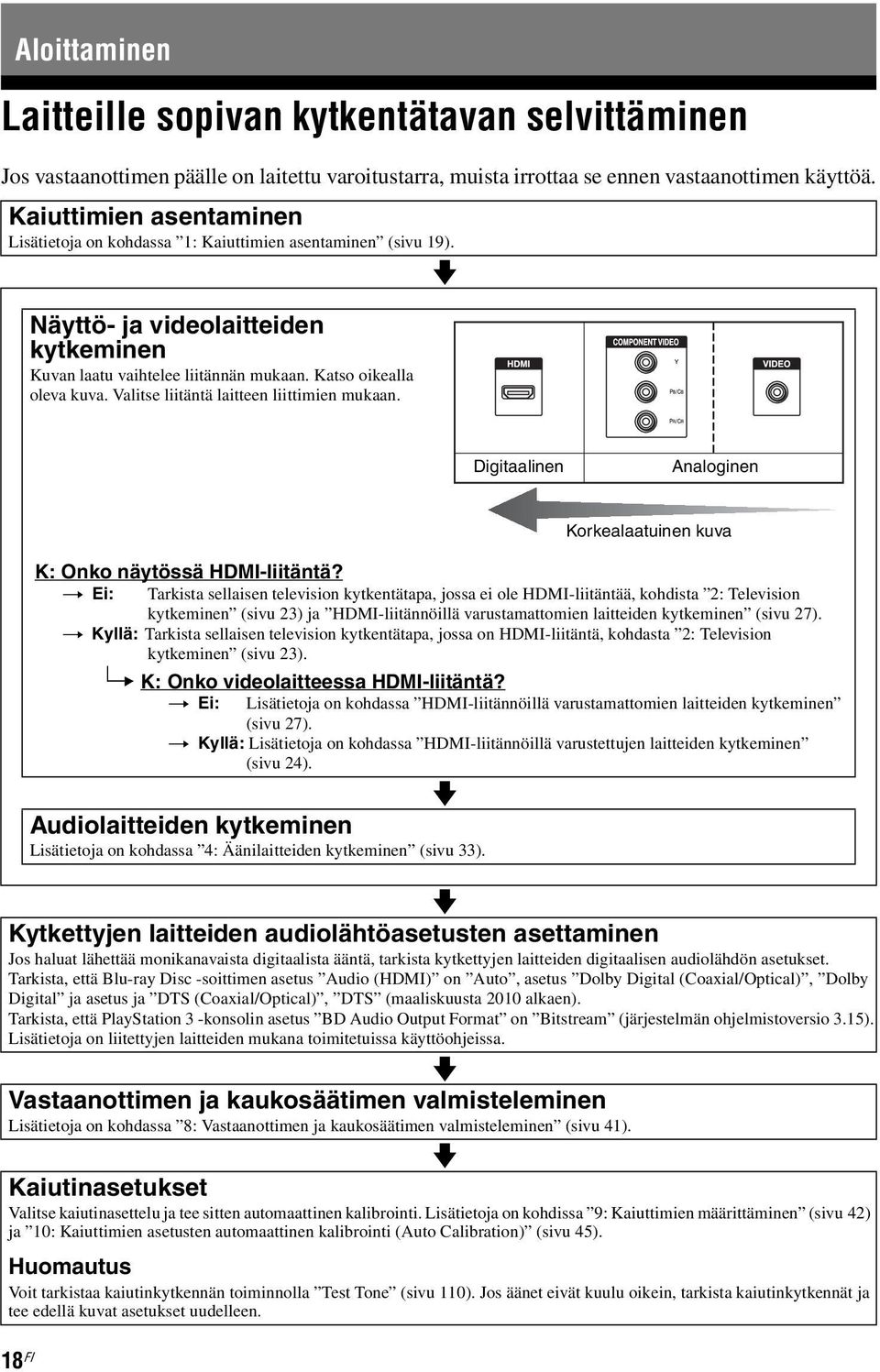

18 Aloittaminen Laitteille sopivan kytkentätavan selvittäminen Jos vastaanottimen päälle on laitettu varoitustarra, muista irrottaa se ennen vastaanottimen käyttöä. Kaiuttimien asentaminen Lisätietoja on kohdassa 1: Kaiuttimien asentaminen (sivu 19). Näyttö- ja videolaitteiden kytkeminen Kuvan laatu vaihtelee liitännän mukaan. Katso oikealla oleva kuva. Valitse liitäntä laitteen liittimien mukaan. v Digitaalinen Analoginen K: Onko näytössä HDMI-liitäntä? t Ei: Tarkista sellaisen television kytkentätapa, jossa ei ole HDMI-liitäntää, kohdista 2: Television kytkeminen (sivu 23) ja HDMI-liitännöillä varustamattomien laitteiden kytkeminen (sivu 27). t Kyllä: Tarkista sellaisen television kytkentätapa, jossa on HDMI-liitäntä, kohdasta 2: Television kytkeminen (sivu 23). K: Onko videolaitteessa HDMI-liitäntä? t Ei: Lisätietoja on kohdassa HDMI-liitännöillä varustamattomien laitteiden kytkeminen (sivu 27). t Kyllä: Lisätietoja on kohdassa HDMI-liitännöillä varustettujen laitteiden kytkeminen (sivu 24). Audiolaitteiden kytkeminen Lisätietoja on kohdassa 4: Äänilaitteiden kytkeminen (sivu 33). Kytkettyjen laitteiden audiolähtöasetusten asettaminen Jos haluat lähettää monikanavaista digitaalista ääntä, tarkista kytkettyjen laitteiden digitaalisen audiolähdön asetukset. Tarkista, että Blu-ray Disc -soittimen asetus Audio (HDMI) on Auto, asetus Dolby Digital (Coaxial/Optical), Dolby Digital ja asetus ja DTS (Coaxial/Optical), DTS (maaliskuusta 2010 alkaen). Tarkista, että PlayStation 3 -konsolin asetus BD Audio Output Format on Bitstream (järjestelmän ohjelmistoversio 3.15). Lisätietoja on liitettyjen laitteiden mukana toimitetuissa käyttöohjeissa. Vastaanottimen ja kaukosäätimen valmisteleminen Lisätietoja on kohdassa 8: Vastaanottimen ja kaukosäätimen valmisteleminen (sivu 41). v v v v Korkealaatuinen kuva Kaiutinasetukset Valitse kaiutinasettelu ja tee sitten automaattinen kalibrointi. Lisätietoja on kohdissa 9: Kaiuttimien määrittäminen (sivu 42) ja 10: Kaiuttimien asetusten automaattinen kalibrointi (Auto Calibration) (sivu 45). Huomautus Voit tarkistaa kaiutinkytkennän toiminnolla Test Tone (sivu 110). Jos äänet eivät kuulu oikein, tarkista kaiutinkytkennät ja tee edellä kuvat asetukset uudelleen. 18 FI

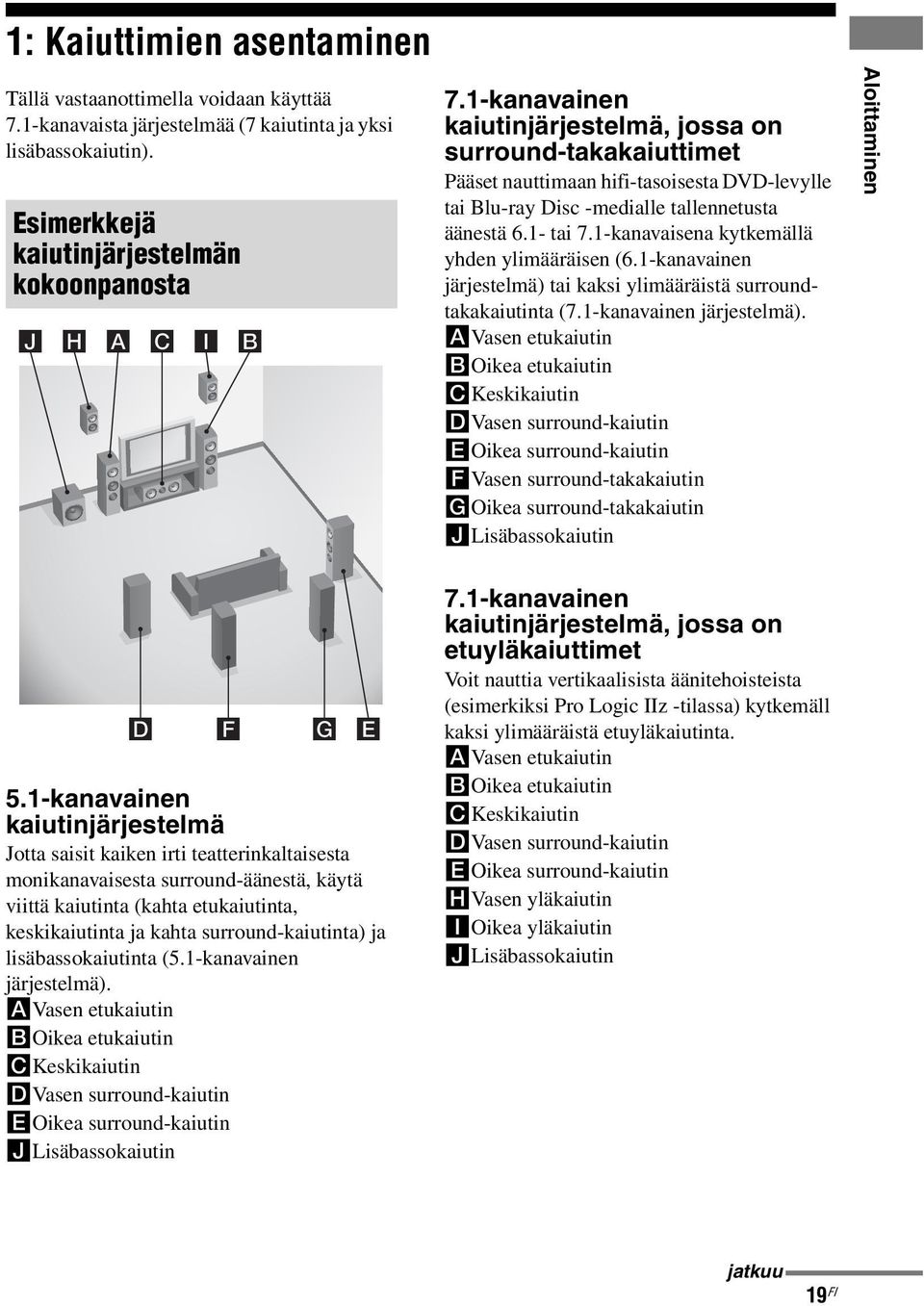

19 1: Kaiuttimien asentaminen Tällä vastaanottimella voidaan käyttää 7.1-kanavaista järjestelmää (7 kaiutinta ja yksi lisäbassokaiutin). Esimerkkejä kaiutinjärjestelmän kokoonpanosta 7.1-kanavainen kaiutinjärjestelmä, jossa on surround-takakaiuttimet Pääset nauttimaan hifi-tasoisesta DVD-levylle tai Blu-ray Disc -medialle tallennetusta äänestä 6.1- tai 7.1-kanavaisena kytkemällä yhden ylimääräisen (6.1-kanavainen järjestelmä) tai kaksi ylimääräistä surroundtakakaiutinta (7.1-kanavainen järjestelmä). AVasen etukaiutin BOikea etukaiutin CKeskikaiutin DVasen surround-kaiutin EOikea surround-kaiutin FVasen surround-takakaiutin GOikea surround-takakaiutin JLisäbassokaiutin Aloittaminen 5.1-kanavainen kaiutinjärjestelmä Jotta saisit kaiken irti teatterinkaltaisesta monikanavaisesta surround-äänestä, käytä viittä kaiutinta (kahta etukaiutinta, keskikaiutinta ja kahta surround-kaiutinta) ja lisäbassokaiutinta (5.1-kanavainen järjestelmä). AVasen etukaiutin BOikea etukaiutin CKeskikaiutin DVasen surround-kaiutin EOikea surround-kaiutin JLisäbassokaiutin 7.1-kanavainen kaiutinjärjestelmä, jossa on etuyläkaiuttimet Voit nauttia vertikaalisista äänitehoisteista (esimerkiksi Pro Logic IIz -tilassa) kytkemäll kaksi ylimääräistä etuyläkaiutinta. AVasen etukaiutin BOikea etukaiutin CKeskikaiutin DVasen surround-kaiutin EOikea surround-kaiutin HVasen yläkaiutin IOikea yläkaiutin JLisäbassokaiutin jatkuu 19 FI

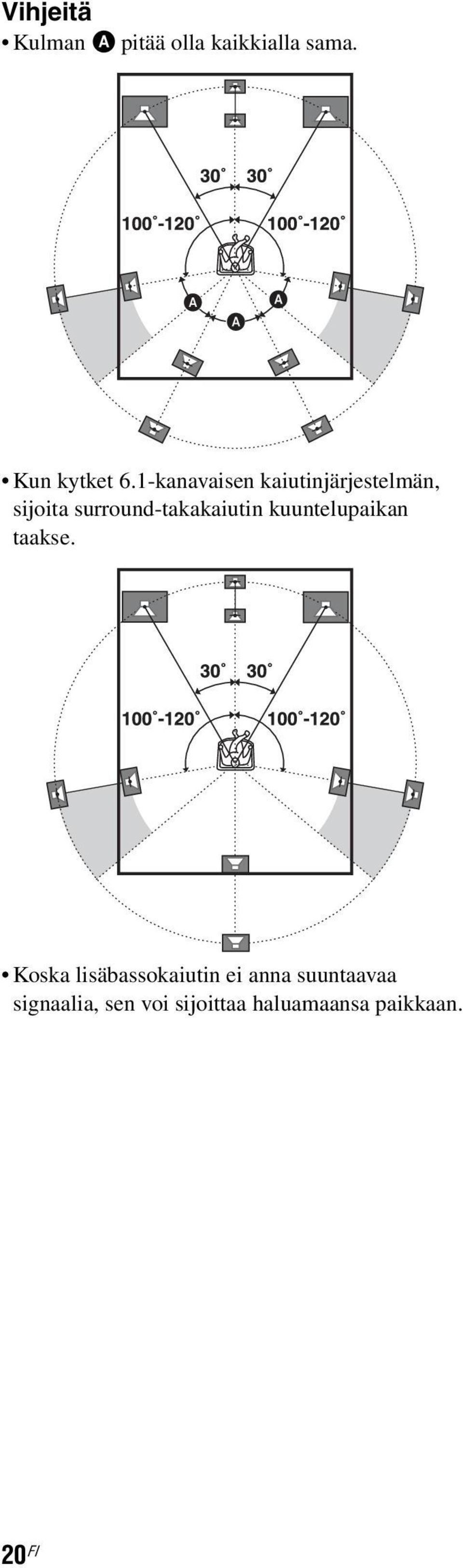

20 Vihjeitä Kulman A pitää olla kaikkialla sama. Kun kytket 6.1-kanavaisen kaiutinjärjestelmän, sijoita surround-takakaiutin kuuntelupaikan taakse. Koska lisäbassokaiutin ei anna suuntaavaa signaalia, sen voi sijoittaa haluamaansa paikkaan. 20 FI

21 Kaiuttimien kytkeminen Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. tai tai Aloittaminen B A B FRONT B -liittimiin 1) B B B A Monofoninen audiokaapeli (lisävaruste) B Kaiutinkaapelit (lisävaruste) AEtukaiutin A (V) BEtukaiutin A (O) CKeskikaiutin DSurround-kaiutin (V) ESurround-kaiutin (O) FSurround-takakaiutin (V) 2) GSurround-takakaiutin (O) 2) HEtuyläkaiutin (V) IEtuyläkaiutin (O) JLisäbassokaiutin 3) 1) Jos sinulla on toinenkin etukaiutinjärjestelmä, kytke se FRONT B -liittimiin. Valitse käytettävä etukaiutinjärjestelmä etupaneelin SPEAKERS-kytkimen (sivu 44) avulla. 2) Jos käytät vain yhtä surround-takakaiutinta, kytke se SURROUND BACK/FRONT HIGH/ZONE 2 L -liittimiin. 3) Jos kytket automaattisella valmiustoiminnolla varustetun lisäbassokaiuttimen, poista toiminto käytöstä elokuvien katselun ajaksi. Jos lisäbassokaiuttimen automaattinen valmiustoiminto on käytössä, vastaanotin jatkuu 21 FI

22 siirtyy automaattisesti valmiustilaan lisäbassokaiuttimeen tulevan signaalin tason perusteella, jolloin ääni voi lakata kuulumasta. Huomautuksia Jos liität järjestelmään kaiuttimet, joiden nimellisimpedanssi on 8 ohmia tai enemmän, valitse Speaker-asetusvalikossa asetuksen Impedance arvoksi 8 ohms. Muussa tilanteessa valitse arvoksi 4 ohms. Lisätietoja on kohdassa 9: Kaiuttimien määrittäminen (sivu 42). Ennen kuin kytket laitteeseen virtajohdon, varmista, että kaiutinkaapelien metallilangat eivät kosketa toisiaan SPEAKERS-liitännöissä. Vihjeitä Voit löysätä tai kiristää SPEAKERS-liitintä helposti mukana toimitetun kaiutinjohdon kytkintyökalun avulla. Löysääminen Kiristäminen Kaiutinjohdon kytkintyökalu Jos haluat liittää tietyt kaiuttimet toiseen vahvistimeen, käytä PRE OUT -liitäntöjä. SPEAKERS- ja PRE OUT -liitännöistä lähetetään samaa signaalia. Jos haluat esimerkiksi liittää vain etukaiuttimet toiseen vahvistimeen, liitä kyseinen vahvistin PRE OUT FRONT L- ja R-liitäntöihin. ZONE 2 -liitäntä Voit määrittää SURROUND BACK/FRONT HIGH/ZONE 2 -liittimet F ja G vyöhykkeen 2 kauittimille. Määritä Speakerasetusvalikossa asetuksen Sur Back Assign arvoksi ZONE2. Lisätietoja kytkemisestä ja vyöhykkeen 2 toiminnasta on kohdassa Monivyöhykeominaisuuksien käyttäminen (sivu 89). Huomautus Jos kaiutinasettelussa on surround-takakaiuttimet tai etuyläkaiuttimet, et voi käyttää vyöhykkeen 2 kaiuttimia tarkoitetulla tavalla. 22 FI

23 2: Television kytkeminen Voit katsella valitun tulolähteen kuvaa, kun HDMI OUT- tai MONITOR OUT -liitin on kytketty televisioon. Tätä vastaanotinta voi käyttää GUI (Graphical User Interface) -graafisen näyttöliittymän avulla. Audiosignaalit Televisio, jossa on HDMI-liitäntä Videosignaalit Aloittaminen ** * A E A B C D Audiosignaalit Videosignaalit tai tai Televisio, jossa ei ole HDMI-liitäntää A Digitaalinen valokaapeli (lisävaruste) B Audiokaapeli (lisävaruste) C Videokaapeli (lisävaruste) D Komponenttivideokaapeli (lisävaruste) jatkuu 23 FI

24 E HDMI-kaapeli (lisävaruste) Suosittelemme Sony HDMI -kaapelin käyttämistä. * Jos televisio tukee Audio Return Channel (ARC) -toimintoa, television äänet kuuluvat kaiuttimista, jotka on kytketty vastaanottimen HDMI OUT -liitännän avulla. Määritä tässä tapauksessa HDMI-asetusvalikon (sivu 118) Control for HDMI -asetukseksi ON. Jos haluat käyttää äänisignaalin välittämiseen jotakin muuta kuin HDMI-kaapelia (kuten optista digitaalista valokaapelia tai audiokaapelia), vaihda audotulo toiminnolla INPUT MODE (sivu 98). ** Jos kytket vastaanottimen ARC-yhteensopivan television HDMI-liitäntään HDMI-kaapelilla, televisiota ei tarvitse kytkeä vastaanottimeen digitaalisella valokaapelilla. Television monikanavaisen surround-äänen kuunteleminen Voit kuunnella television monikanavaista surround-ääntä vastaanottimeen kiinnitetyistä kaiuttimista. Kytke television OPTICAL-lähtöliitäntä vastaanottimen OPTICAL IN -liitäntään tai, jos televisio on yhteensopiva toiminnon Audio Return Channel (ARC) kanssa, kytke television HDMI-tuloliitäntä vastaanottimen HDMI OUT -liitäntään. Huomautuksia Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. Liitä näyttölaitteet, kuten televisio tai videotykki, vastaanottimen MONITOR VIDEO OUT - liitäntään. Tallennus ei ehkä onnistu, vaikka tallennuslaitteet on liitetty. Käynnistä vastaanotin, jos toistolaitteen kuva ja ääni lähetetään televisioon vastaanottimen kautta. Jos vastaanottimen virtalähde ei ole kytkettynä päälle, kuva ja ääni eivät välity. Television ja antennin välinen kytkentä voi eräissä tilanteissa aiheuttaa sen, että televisiokuva vääristyy. Jos näin käy, siirrä antenni kauemmas vastaanottimesta. Vihjeitä Vastaanottimessa on videomuunnostoiminto. Lisätietoja on kohdassa Huomautuksia videosignaalin muuntamisesta (sivu 32). Television ääni kuuluu vastaanottimeen kytketyistä kaiuttimista, jos television audiolähtöliitäntä kytketään vastaanottimen TV IN -liitäntöihin. Jos television äänen ulostuloliitännän asetukseksi voidaan valita joko Fixed tai Variable, valitse Fixed. 3: Videolaitteiden kytkeminen HDMI-liitännöillä varustettujen laitteiden kytkeminen HDMI on lyhenne sanoista High-Definition Multimedia Interface. Kyseessä on video- ja audiosignaalia digitaalisessa muodossa välittävä liittymä. HDMI-ominaisuudet HDMI-liitännän kautta siirretty digitaalinen audiosignaali ohjautuu tämän vastaanottimen kaiutinliittimiin ja PRE OUT -liittimiin. Tämä signaali tukee seuraavia muotoja: Dolby Digital, DTS ja lineaarinen PCM. Lisätietoja on kohdassa Vastaanottimen tukemat digitaaliset audioformaatit (sivu 77). VIDEO-liitäntään tai COMPONENT VIDEO -liitäntöihin lähetetty analoginen videosignaali voidaan lähettää HDMIsignaalina. Audiosignaalia ei voi lähettää HDMI OUT -liitännästä, jos kuva muunnetaan. Vastaanotin tukee seuraavia ominaisuuksia suuren bittinopeuden audio (DTS-HD Master Audio, Dolby TrueHD), Deep Color (Deep Colour), x.v.color (x.v.colour) ja 3D-lähetykset. Tämän vastaanottimen HDMI-liitännät tukevat HDMI-Ohjaus-toimintoa. 24 FI

25 DVD-soitin, Blu-ray Disc -soitin, PlayStation 3, kiintolevytallennin, satelliittiviritin/kaapeliviritin, videokamera tms. Audio- ja videosignaalit Aloittaminen A * A HDMI-kaapeli (lisävaruste) Suosittelemme Sony HDMI -kaapelin käyttämistä. * Voit kytkeä vastaanottimen HDMI IN -liitäntöihin minkä tahansa laitteen, jossa on HDMI-liitäntä. HDMI IN 4 -tulo huomioi myös äänenlaadun. Huomautuksia kaapelien kytkemisestä Käytä High Speed HDMI -kaapelia. Jos käytät Standard HDMI -kaapelia, 1080p-, Deep Color- tai 3D-kuvat eivät ehkä näy oikein. Sony suosittelee käyttämään hyväksyttyä HDMI -kaapelia tai Sonyn HDMI -kaapelia. HDMI-DVI -muunnoskaapelin käyttämistä ei suositella. Jos kytket HDMI-DVImuunnoskaapelin DVI-D -laitteeseen, ääni ei ehkä kuulu tai kuva näy. Jos ääni ei kuulu oikein, käytä toisenlaisia audiokaapeleita tai digitaalisia kaapeleita ja valitse sitten Inputasetusvalikosta Input Assign. Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. Huomautuksia HDMIliitännöistä HDMI IN -liitäntään lähetetty audiosignaali lähetetään kaiuttimen lähtöliitäntöihin, PHONES-liitäntään, HDMI OUT -liitäntään ja PRE OUT -liitäntöihin. Sitä ei lähetetä muihin audioliitäntöihin. HDMI IN -liitännän kautta tuleva videosignaali voidaan lähettää vain HDMI OUT -liitännästä. Videon lähtösignaalia ei voida lähettää VIDEO OUT- tai MONITOR VIDEO OUT -liitännöistä. jatkuu 25 FI

26 Jos haluat kuunnella ääntä television kaiuttimesta, aseta HDMI-asetusvalikon Audio Out -asetukseksi TV+AMP. Jos valitset asetukseksi AMP, ääni ei kuulu television kaiuttimista. Jos toistat vastaanottimella monikanavaista ääntä, valitse asetukseksi AMP. Muista kytkeä vastaanottimeen virta, kun ohjaat toistavan laitteen video- ja audiosignaalit televisioon vastaanottimen kautta. Jos asetat Pass Through - asetukseksi OFF, video- ja audiosignaalia ei välitetä, jos virta ei ole päällä. Kytketty laite voi häiritä HDMI-liitännän kautta välitetty audiosignaalia (esimerkiksi muotoa, näytteenottotaajuutta ja bittipituutta). Tarkista liitetyn laitteen asennus, jos kuva on kehno tai jos ääntä ei kuulu HDMI-kaapelilla kytketystä laitteesta. Ääneen voi tulla häiriöitä, jos toistavan laitteen näytteenottotaajuutta, kanavien määrää tai audiosignaalin muotoa muutetaan. Jos kytketty laite ei ole yhteensopiva tekijänoikeuksia suojaavan tekniikan (HDCP) kanssa, HDMI OUT -liitännästä lähetettävä kuva ja/tai ääni voi vääristyä tai puuttua kokonaan. Tarkista tällöin kytketyn laitteen tekniset tiedot. Määritä soittimen kuvan resoluutioksi parempi kuin 720p/1080i, jotta saat High Bitrate Audio (DTS-HD Master Audio, Dolby TrueHD) -ominaisuudet käyttöön. Soittimen kuvan resoluutioon täytyy tehdä ehkä muitakin asetusmuutoksia, ennen kuin monikanavaisen lineaarisen PCM:n ominaisuudet saa käyttöön. Lisätietoja on soittimen käyttöohjeessa. High Bitrate Audio (DTS-HD Master Audio, Dolby TrueHD) ja monikanavainen lineaarinen PCM ovat käytettävissä vain HDMI-kytkennän kanssa. Jos haluat katsella 3D-kuvia, kytke 3Dyhteensopivia televisio ja videolaite (Blu-ray Disc -soitin, Blu-ray Disc -tallennin, PlayStation 3 ym.) järjestelmään High Speed HDMI -kaapelilla, laita 3D-lasit päälle ja aloita 3Dyhteensopivan sisällön toistaminen. Kaikki HDMI-laitteet eivät tue määritetyn HDMI-version ominaisuuksia. Esimerkiksi HDMI-version 1.3a kanssa yhteensopivat laitteet eivät välttämättä tue Deep Color -ominaisuutta. Katso tarkemmat tiedot kunkin laitteen käyttöohjeista. 26 FI

27 HDMI-liitännöillä varustamattomien laitteiden kytkeminen DVD-soittimen ja Blu-ray Disc -soittimen kytkeminen DVD-soitin, Blu-ray Disc -soitin Audiosignaalit Videosignaalit Aloittaminen tai tai tai tai A B C D E * C F A Digitaalinen valokaapeli (lisävaruste) B Digitaalinen koaksiaalikaapeli (lisävaruste) C Audiokaapeli (lisävaruste) D Videokaapeli (lisävaruste) E Komponenttivideokaapeli (lisävaruste) F Monofoninen audiokaapeli (lisävaruste) * Jos kytket laitteen, jossa on OPTICAL-liitäntä, määritä tuloasetuksissa (sivu 99) Input Assign. jatkuu 27 FI

28 Huomautuksia Jos haluat lähettää monikanavaista digitaalista ääntä, määritä DVD-soittimen ja Blu-ray Disc-soittimen digitaalisen audiolähdön asetukset. Lisätietoja on DVD-soittimen tai Blu-ray Disc-soittimen mukana toimitetuissa käyttöohjeissa. DVD- ja Blu-ray Disc -soittimissa ei ehkä ole SURROUND BACK-liitäntöjä. Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. 28 FI

29 Satelliitti- tai kaapelivirittimen kytkeminen Satelliittiviritin, kaapeliviritin Audiosignaalit tai Videosignaalit tai Aloittaminen A B C D * A Digitaalinen valokaapeli (lisävaruste) B Audiokaapeli (lisävaruste) C Videokaapeli (lisävaruste) D Komponenttivideokaapeli (lisävaruste) * Jos kytket laitteen, jossa on OPTICAL-liitäntä, määritä tuloasetuksissa (sivu 99) Input Assign. Huomautus Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. jatkuu 29 FI

30 DVD-tallentimen tai videonauhurin kytkeminen DVD-tallennin, videonauhuri Audiosignaalit Videosignaalit A B A Audiokaapeli (lisävaruste) B Videokaapeli (lisävaruste) 30 FI

31 Videokameran tai videopelin kytkeminen Aloittaminen VIDEO 2 IN-liitäntöihin C Videokamera, videopeli C Audio-/videokaapeli (lisävaruste) Huomautus Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. Videosignaalien muuntotoiminto Tässä vastaanottimessa on videosignaalin muuntotoiminto. Komposiittivideosignaali voidaan lähettää HDMI video- ja komponenttivideosignaalina. Komponenttivideosignaali voidaan lähettää HDMI video- ja videosignaalina. Perusasetusten mukaan kytketyn laitteen videosignaalit lähetetään HDMI OUT- tai MONITOR OUT -liitäntöihin alla olevan taulukon mukaisella tavalla. Suosittelemme, että määrität videomuuntotoiminnon käytössä olevan näytön mukaisesti. Lisätietoja videosignaalin muuntotoiminnosta on kohdassa Video -asetukset (sivu 117). INPUT-liitäntä OUTPUTliitäntä HDMI OUT COMPONENT VIDEO MONITOR OUT a : Videosignaalit lähetetään. : Videosignaalia ei lähetetä. * HDMI-videosignaalia ei voi muuntaa komponenttivideosignaaliksi tai videosignaaliksi. MONITOR VIDEO OUT HDMI IN 1/2/3/4* a VIDEO IN a a a COMPONENT VIDEO IN a a a jatkuu 31 FI

32 Huomautuksia videosignaalin muuntamisesta Kun esimerkiksi videonauhurin tai muun vastaavan laitteen videosignaali muunnetaan tällä vastaanottimella ja lähetetään sitten televisioon, televisioruudussa näkyvä kuva voi lähetettävän videosignaalin tilasta riippuen näyttää vääristyneeltä sivusuunnassa tai puuttua kokonaan. Muunnettuja videosignaaleja ei lähetetä VIDEO OUT -liitännästä. Kun käytät videonauhuria, jossa on kuvanparannuspiiri, kuten TBC, kuva voi vääristyä tai puuttua kokonaan. Poista tällöin kuvanparannuspiiri käytöstä. COMPONENT VIDEO MONITOR OUT-liitäntöihin lähetettävän signaalin resoluutio muunnetaan enintään 1080i:ksi. HDMI OUT-liitäntään lähetettävän signaalin resoluutio muunnetaan enintään 1080p-tarkkuuteen. COMPONENT VIDEO MONITOR OUT-liitännöissä on tekijänoikeuksien suojauksilla varustettua videosignaalia muunnettaessa resoluutiorajoitus. COMPONENT VIDEO MONITOR OUT-liitäntöihin lähetettävän signaalin resoluutio muunnetaan enintään 480p/ 576p-tarkkuuteen. HDMI OUT -liitännässä ei ole resoluutiorajoituksia. Videosignaalia, jonka resoluutio on muunnettu, ei voi lähettää COMPONENT VIDEO MONITOR OUT -liitännöistä eikä HDMI OUT -liitännästä samanaikaisesti. Videosignaali lähetetään HDMI OUT -liitännästä, kun molemmat on kytketty. Jotta voit lähettää videosignaalia MONITOR VIDEO OUT- ja COMPONENT VIDEO MONITOR OUT - liitännöistä, kun molemmat on kytketty, määritä Video-asetusten Resolution -arvoksi AUTO tai 480i/ 576i. Kuvaruututekstityksen näyttäminen Määritä kuvaruututekstitystä tukevan signaalin videoasetusvalikon Resolution -arvoksi DIRECT. Käytä samanlaista kaapelia tulo- ja lähtösignaaleille. Tallennuslaitteen kytkeminen Kytke tallentamisen ajaksi tallennuslaite vastaanottimen VIDEO OUT -liitäntöihin. Kytke tulo- ja lähtösignaalien kaapelit samantyyppisiin liittimiin, sillä VIDEO OUT -liitännöissä ei ole muuntotoimintoa. Huomautus HDMI OUT- tai MONITOR OUT -liitännöistä lähetettyjä signaaleja ei ehkä tallenneta oikein. 32 FI

33 4: Äänilaitteiden kytkeminen Laitteet, joissa on digitaaliset äänen tulo- ja lähtöliitännät Seuraavassa kuvassa näytetään, kuinka Super Audio CD-soitin, CD-soitin, minidisc-soitin ja DIGITAL MEDIA PORT -sovitin liitetään. Aloittaminen Super Audio CDsoitin, CD-soitin Minidisc-soitin/ kasettinauhuri DIGITAL MEDIA PORT-sovitin A B A Digitaalinen koaksiaalikaapeli (lisävaruste) B Digitaalinen valokaapeli (lisävaruste) Huomautuksia Kun liität digitaalisia valokaapeleita, työnnä liittimet suoraan sisään, kunnes ne napsahtavat paikalleen. Älä taita digitaalisia valokaapeleita tai kierrä niitä solmulle. Poista DIGITAL MEDIA PORT -sovitin puristamalla DIGITAL MEDIA PORT -sovittimen liittimen sivuja ja vetämällä se irti, koska liitin on kiinnitetty paikalleen. Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. Vihje Kaikki digitaaliset audioliittimet ovat yhteensopivia 32 khz:n, 44,1 khz:n, 48 khz:n, 88,2 khz:n ja 96 khz:n näytteenottotaajuuksien kanssa. jatkuu 33 FI

34 Huomautuksia Super Audio CD -levyn toistamisesta Super Audio CD -soittimessa Ääntä ei kuulu, jos Super Audio CD -levyä toistetaan Super Audio CD -soittimessa, joka on liitetty pelkästään tämän vastaanottimen COAXIAL SA-CD/CD IN -liitäntään. Jos toistat Super Audio CD -levyä, kytke soitin MULTI CHANNEL INPUT- tai SA-CD/CD IN -liitäntöihin. Lisäohjeita on Super Audio CD -soittimen mukana toimitetussa käyttöohjeessa. Super Audio CD -levyä ei voi tallentaa digitaalisesti. Jos haluat liittää useita digitaalisia laitteita, mutta vapaata tuloliitäntää ei löydy Lisätietoja on kohdassa Äänen/kuvien toistaminen muista tuloista (Input Assign) (sivu 99). 34 FI

35 Laitteiden kytkeminen monikanavaisilla lähtöliittimillä Jos DVD-, Super Audio CD -soittimessa on monikanavaisia lähtöliittimiä, voit kuunnella monikanavaista ääntä kytkemällä soittimen tämän vastaanottimen MULTI CHANNEL INPUT -liitäntöihin. Monikanavaisia tuloliittimiä voi käyttää vaihtoehtoisesti myös ulkoisen monikanavadekooderin liittämiseen. Super Audio CD -soitin tms. Aloittaminen A B A Audiokaapeli (lisävaruste) B Monofoninen audiokaapeli (lisävaruste) Huomautuksia Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. Super Audio CD -soittimessa ei ehkä ole SURROUND BACK -liitäntöjä. Jos kaiutinasettelussa ei ole surroundtakakaiuttimia, SUR BACK -liitäntöjä ei tule käyttää. MULTI CHANNEL INPUT -liitäntöjen kautta lähetettävää äänen tulosignaalia ei voi lähettää äänen lähtöliitäntöihin. Signaaleja ei voi tallentaa. jatkuu 35 FI

36 Laitteet, joissa on analogiset audioliittimet Seuraavassa kuvassa on esitetty Super Audio CD-, CD- tai Minidisc-soittimen, kasettinauhurin, levysoittimen tai muun analogisilla liittimillä varustetun laitteen kytkeminen. Minidisc-soitin/ kasettinauhuri A A A Levysoitin Super Audio CD-soitin, CD-soitin A Audiokaapeli (lisävaruste) Huomautuksia Jos levysoittimessa on maadoitusjohto, kytke se (U) SIGNAL GND -liitäntään. Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. 36 FI

37 5. IR Blaster -laitteen kytkeminen Liitä laitteen mukana toimitettu IR Blaster vastaanottimeen kytkettyihin laitteisiin. Voit ohjata IR Blaster -laitteen kautta vastaanottimeen kytkettyjä laitteita ulkoisella ohjauslaitteella. IR Blaster (mukana) Aloittaminen Infrapunalähetin Kaukosäätimen tunnistin Aseta laitteet ja IR Blaster-laite seuraavalla tavalla, kun haluat käyttää kahta laitetta IR Blaster-laitteen avulla. IR Blaster Kaukosäätimen tunnistimet Jos kahden laitteen infrapunavastaanottimia ei voi asetella vasemmalla olevan kuvan mukaisella tavalla, sinun on ostettava lisävarusteena saatava IR Blaster (VM-50, lisävaruste) ja asennettava se. Huomautus Lisätietoja laitteen asettelusta, on laitteen käyttöohjeissa. Vihje Jos IR Blaster-johto on liian lyhyt, käytä 3,5 mm:n liitännällä varustettua jatkojohtoa (lisävaruste). Kun olet lukenut vastaanottimeen kytkettyjen laitteiden käyttöohjeet, varmista, että IR Blaster on asetettu juuri kaukosäätimen tunnistimen ylle tai alle. Sony-tallentimien ja muiden tuotteiden kaukosäätimen tunnistimet on merkitty -symbolilla. Huomautus Älä poista IR Blaster-laitteen pakkauspaperia vielä. Kun olet määrittänyt asetukset, poista IR Blasterlaitteen pakkauspaperi ja kiinnitä se paikalleen. 37 FI

38 6: Antennien kytkeminen Kytke vastaanottimen mukana toimitetut AM-kehäantenni ja FM-johtoantenni. FM-johtoantenni (mukana) AM-kehäantenni (mukana) * Liittimen muoto vaihtelee sen mukaan, mistä maasta laite on ostettu. Huomautuksia Pidä AM-kehäantenni loitolla vastaanottimesta ja muista laitteista estääksesi häiriöiden vastaanottamisen. Vedä FM-johtoantenni kokonaan suoraksi. Kun FM-johtoantenni on liitetty, pidä se mahdollisimman vaakasuorana. Irrota virtajohto pistorasiasta, ennen kuin teet kytkentöjä. 38 FI

39 7: Verkkokytkennät DLNA-yhteensopivien laitteiden lisääminen kotiverkkoon. Jos tietokone on muodostanut Internetyhteyden, voit yhdistää myös tämän vastaanottimen Internetiin langallisen LAN-yhteyden kautta. Huomautus Tietokoneen Internet-yhteysmenetelmä määräytyy laitteiden, ISP-palveluntarjoajan, tietokoneen ja reitittimen perusteella. Jos vastaanotinta käytetään ympäristössä, jossa ilmenee sähkötuotteista lähtevää virransyöttökohinaa, tai kohinaa sisältävässä verkkoympäristössä, käytä suojattua LAN-kaapelia. Aloittaminen Järjestelmävaatimukset Vastaanottimen verkkotoimintojen käyttäminen edellyttää seuraavaa järjestelmäympäristöä. Laajakaistayhteys Rhapsody - ja SHOUTcast-lähetysten kuuntelu ja vastaanottimen, sekä laiteohjelmiston päivitystoiminto edellyttävät Internet-laajakaistayhteyttä. Rhapsody on käytettävissä vain Yhdysvalloissa. Modeemi Tämä laite kytketään laajakaistalinjaan Internet-yhteyttä varten. Jotkin näistä laitteista on integroitu reitittimeen. Reititin Käytä reititintä, jonka tiedonsiirtonopeus on vähintään 100 Mbps, jotta voit käyttää sisältöä kotiverkossa. Suosittelemme, että käytät reititintä, jossa on sisäänrakennettu DHCP (Dynamic Host Configuration Protocol) -palvelin. Tämä toiminto määrittää LAN-verkon IP-osoitteet automaattisesti. LAN-kaapeli (CAT5) Suosittelemme, että käytät tällaista kaapelia langallisessa LAN-verkossa. Kohina vaikuttaa herkästi joihinkin litteisiin LAN-kaapeleihin. Suosittelemme normaaleiden kaapeleiden käyttämistä. jatkuu 39 FI

40 Kokoonpanoesimerkki Seuraavassa kuvassa on esimerkkikokoonpano kotiverkosta, jossa on vastaanotin ja tietokone. Suosittelemme langallisia liitäntöjä. LAN-kaapeli (lisävaruste) Internet Modeemi Tietokone LAN-kaapeli (lisävaruste) Reititin Huomautuksia Tietokoneen äänessä tai kuvassa saattaa silloin tällöin ilmetä häiriöitä, jos käytät langattomia liitäntöjä. Kytke reititin johonkin vastaanottimen porteista 1 4 yhdellä LAN-kaapelilla. Älä kytke samaa reititintä vastaanottimen useammalla kuin yhdellä LAN-kaapelilla. Tämä voi aiheuttaa vian. 40 FI

41 8: Vastaanottimen ja kaukosäätimen valmisteleminen Virtajohdon liittäminen Liitä vastaanottimen mukana toimitettu virtajohto vastaanottimen AC IN-liitäntään ja liitä sitten virtajohto pistorasiaan. Valmisteleminen toimintakuntoon Valmistele vastaanotin ennen ensimmäistä käyttöä tekemällä seuraavat toimet. Näillä toimilla voidaan myös palauttaa asetukset oletusasetusten mukaisiksi.?/1 TONE MODE 2CH/A.DIRECT Aloittaminen Huomautuksia Ennen kuin kytket laitteeseen virtajohdon, varmista, että kaiutinkaapelien metallilangat eivät kosketa toisiaan SPEAKERS-liitännöissä. Kytke virtajohto tukevasti. AC IN -liitäntä Pistorasiaan Virtajohto (mukana) Pistotulpan ja takapaneelin väliin jää pieni rako, vaikka virtajohto on kiinnitetty paikalleen tukevasti. Johto tulee liittää tällä tavalla. Kyseessä ei ole vika. 1 Sammuta vastaanotin painamalla?/1. 2 Kytke vastaanottimeen virta pitämällä painikkeita TONE MODE ja 2CH/A.DIRECT alhaalla ja painamalla samanaikaisesti?/1. 3 Vapauta muutaman sekunnin kuluttua TONE MODE- ja 2CH/ A.DIRECT -painikkeet. Näytössä näkyy ensin CLEARING ja hetken kuluttua CLEARED!. Kaikki muuttamasi asetukset palautuvat oletusarvoihinsa. Huomautus Muistin tyhjentyminen kokonaan kestää noin 30 sekuntia. Älä sammuta vastaanotinta, ennen kuin näytössä näkyy CLEARED!. Vastaanottimen käynnistäminen uudelleen Jos vastaanottimen tai kaukosäätimen painikkeet eivät toimi vastaanottimen toimintahäiriön takia, käynnistä vastaanotin uudelleen. jatkuu 41 FI

42 1 Sammuta vastaanotin painamalla?/1. 2 Pidä painiketta?/1 alhaalla 10 sekuntia. Vastaanotin käynnistetään uudelleen. Uudelleenkäynnistys on tehty, kun painikkeen?/1 yläpuolella oleva merkkivalo vilkkuu vihreänä. Paristojen asettaminen kaukosäätimeen 9: Kaiuttimien määrittäminen Kaiuttimien impedanssin määrittäminen Valitse impedanssiasetus sen mukaan, millaisia kaiuttimia käytät. Aseta kaksi R6 (AA-koko) paristoa RM- AAL035- tai RM-AAL036-kaukosäätimeen ja RM-AAU039-kaukosäätimeen. Asenna paristot oikein päin. V/v/b, RETURN/ EXIT O MENU RM-AAL035 RM-AAL036 RM-AAU039 1 Paina MENU. Valikko näkyy televisioruudussa. Huomautuksia Älä jätä kaukosäädintä erityisen kuumaan tai kosteaan tilaan. Älä käytä uusia paristoja yhdessä vanhojen kanssa. Älä käytä mangaaniparistoja ja muuntyyppisiä paristoja sekaisin. Älä altista kaukosäätimen tunnistinta suoralle auringonvalolle tai keinovalolle. Tämä voi aiheuttaa toimintahäiriön. Jos kaukosäädintä ei aiota käyttää pitkään aikaan, irrota paristot välttyäksesi paristovuodon ja korroosion mahdollisesti aiheuttamilta vaurioilta. Kaukosäätimeen ohjelmoidut koodit voivat kadota, kun paristot vaihdetaan. Jos näin tapahtuu, ohjelmoi koodit uudelleen (sivu 138). 2 Valitse Settings painamalla V/v ja paina sitten tai b. Settings-valikkoluettelo näkyy televisioruudussa. Vihje Kun kaukosäätimellä ei voi enää ohjata vastaanotinta, vaihda kaikki paristot uusiin. 42 FI

43 3 Valitse Speaker painamalla V/v ja paina sitten. 4 Valitse Impedance painamalla V/v ja paina sitten. Jos kaikkien kytkemiesi kaiuttimien nimellisimpedanssi on vähintään 8 ohmia, määritä Impedance -arvoksi 8 ohms. Jos kytket muuntyyppisiä kaiuttimia, valitse arvoksi 4 ohms. Jos kytket etukaiuttimet FRONT A- ja FRONT B -liittimiin, niiden nimellisimpedanssin on oltava vähintään 8 ohmia. Jos kytket sekä A - että B -liitäntään kaiuttimet, joiden impedanssi on yli 16 ohmia: Valitse Speaker-asetusvalikossa asetuksen Impedance arvoksi 8 ohms. Muuntyyppiset kaiuttimet muissa kokoonpanoissa: Valitse Speaker-asetusvalikossa asetuksen Impedance arvoksi 4 ohms. Aloittaminen 5 Valitse 4 ohms tai 8 ohms käyttämiesi kaiuttimien mukaan painamalla V/v toistuvasti ja paina sitten. Valitsemasi parametri määritetään. 6 Paina RETURN/EXIT O. Valikon sulkeminen Paina MENU. Huomautuksia Jos et ole varma kaiuttimien impedanssista, katso lisätietoja kaiuttimien käyttöohjeesta. (Tämä tieto löytyy usein myös kaiuttimen takaa.) Kaiutinasettelun valitseminen Valitse kaiutinasettelu käytettävän kaiutinjärjestelmän mukaan. 1 Paina MENU. Valikko näkyy televisioruudussa. 2 Valitse Settings painamalla V/v ja paina sitten tai b. Asetusvalikkoluettelo näkyy televisioruudussa. 3 Valitse Speaker painamalla V/ v ja paina sitten. 4 Valitse Speaker Pattern painamalla V/v ja paina sitten. Speaker Pattern -näyttö tulee näkyviin. 5 Valitse haluamasi kaiutinasettelu painamalla V/v ja paina sitten. 6 Paina RETURN/EXIT O. jatkuu 43 FI

44 Surround-takakauittimien asettaminen Voit vaihtaa SURROUND BACK/FRONT HIGH/ZONE 2 -liittimiin kytkettyjen kaiuttimien käyttöasetusta käyttötarkoituksen mukaan. Varmista, että Sur Back Assign on asetettu, ennen kuin suoritat automaattisen kalibroinnin. 1 Paina MENU. Valikko näkyy televisioruudussa. 2 Valitse Settings painamalla V/v ja paina sitten tai b. Asetusvalikkoluettelo näkyy televisioruudussa. 3 Valitse Speaker painamalla V/ v ja paina sitten. 4 Valitse Sur Back Assign painamalla V/v ja paina sitten. 5 Valitse haluamasi parametri painamalla V/v toistuvasti ja paina sitten. Parametri OFF BI-AMP ZONE2 Selitys SURROUND BACK/ FRONT HIGH/ZONE 2 -liittimiä voi käyttää surround-takakaiuttimien tai etuyläkaiuttimien kytkemiseen. SURROUND BACK/ FRONT HIGH/ ZONE 2 -liittimiin voi kytkeä myös kaksi vahvistinta (sivu 104). SURROUND BACK/ FRONT HIGH/ ZONE 2 -liittimiä voi käyttää myös vyöhykkeen 2 kytkennöissä (sivu 89). Huomautus Tämä asetus on käytettävissä, jos kaiutinasettelussa ei ole surround- eikä etuyläkaiuttimia. Etukaiuttimien valitseminen Voit valita käytettävät etukaiuttimet. SPEAKERS (A/B/A+B/OFF) Valitse käytettävä etukaiutinjärjestelmä painamalla SPEAKERS (A/B/A+B/OFF) toistuvasti. Voit vahvistaa liitinjoukkovalinnan (A tai B) näyttöikkunan merkkivaloista. Merkkivalot Valitut kaiuttimet SP A FRONT A-liitäntöihin kytketyt kaiuttimet. SP B FRONT B-liitäntöihin kytketyt kaiuttimet. SP AB FRONT A- ja FRONT B- liitäntöihin kytketyt kaiuttimet (rinnakkaisliitäntä). SPK OFF näkyy näyttöikkunassa. Audiosignaaleja ei lähetetä mistään kaiutinliitännästä tai PRE OUT - liitännöistä. Huomautus Tämä asetus ei ole käytettävissä, kun kuulokkeet on liitetty. 6 Paina RETURN/EXIT O. 44 FI

45 10: Kaiuttimien asetusten automaattinen kalibrointi (Auto Calibration) DCAC (Digital Cinema Auto Calibration) - toiminnolla voit suorittaa automaattisen kalibroinnin, esimerkiksi tarkistaa, että jokainen kaiutin on kytketty vastaanottimeen, säätää kaiuttimen äänenvoimakkuuden ja mitata kunkin kaiuttimen etäisyyden kuuntelupaikasta automaattisesti. Optimointimikrofoni Aloittaminen Ennen automaattisen kalibroinnin suorittamista Aseta ja kytke kaiuttimet (sivu 19 22). AUTO CAL MIC -liitäntä on tarkoitettu vain vastaanottimen mukana toimitetulle optimointimikrofonille. Älä liitä muuta mikrofonia. Vastaanotin ja mikrofoni voivat vahingoittua. Kaiuttimista tulee hyvin voimakkaita ääniä mittaamisen aikana. Äänenvoimakkuutta ei voi säätää. Äänet voivat häiritä lapsiasi tai naapureitasi. Suorita mittaus hiljaisessa ympäristössä, jotta kohina ei heikennä mittauksen tarkkuutta. Kalibroiminen ei onnistu, jos optimointimikrofonin ja kaiuttimien välissä on esteitä. Poista esteet mittausalueelta mittausvirheen välttämiseksi. Huomautuksia Seuraavissa tilanteissa mittaustulokset ovat ehkä virheelliset tai automaattinen kalibrointi ei ole mahdollinen Kuulokkeet on kytketty. Vastaanottimeen on kytketty erikoiskaiuttimet, kuten dipolikaiuttimet. Käytetään vyöhykkeen 2 tai 3 toimintoa vyöhykkeellä 2 tai 3. Poista MUTING käytöstä, jos se on valittuna. 1 Valitse kaiutinasettelu (sivu 42). Jos kytket etuyläkaiuttimet, valitse kaiutinasettelu, jossa on etuyläkaiuttimet (5/x.x tai 4/x.x) aina, kun suoritat automaattisen kalibroinnin. Muussa tapauksessa etuyläkaiuttimien ominaisuuksia ei voida mitata. 2 Liitä vastaanottimen mukana toimitettu optimointimikrofoni AUTO CAL MIC -liitäntään. 3 Aseta optimointimikrofoni paikalleen. Sijoita optimointimikrofoni kuuntelupaikalle. Aseta optimointimikrofoni jakkaralle tai jalustalle, jotta se sijoittuu samalle korkeudelle kuin korvasi. jatkuu 45 FI

46 Aktiivisen lisäbassokaiuttimen asetusten valitseminen Jos järjestelmään kuuluu lisäbassokaiutin, kytke siihen virta ja suurenna sen äänenvoimakkuutta etukäteen. Käännä LEVEL -säädintä siten, että se jää hieman alle keskipisteen. Jos lisäbassokaiuttimessa on säädettävä ylärajataajuus, säädä sen arvo mahdollisimman suureksi. Jos lisäbassokaiuttimessa on automaattinen valmiustilatoiminto, poista se käytöstä. 1) Mittaustulosta ei käytetä, kun monikanavainen tuloasetus on valittuna. 2) Mittaustulosta ei käytetä seuraavissa tilanteissa: Monikanavainen tuloasetus on valittuna. 2ch Analog Direct on käytössä. 3 Mittaustulosta ei käytetä vastaanotettaessa Dolby TrueHD- tai lineaarinen PCM -signaalia, jonka näytteenottotaajuus on vähintään 176,4 khz. 4) Mittaustulosta ei käytetä vastaanotettaessa signaalia, jonka näytteenottotaajuus on vähintään 88,2 khz. V/v/B/b, Huomautus Lisäbassokaiuttimen ominaisuudet voivat olla sellaiset, että etäisyysarvo on suurempi kuin todellinen etäisyys. Vastaanottimen käyttäminen esivahvistimena Voit käyttää automaattista kalibrointia myös silloin, kun vastaanotin toimii esivahvistimena. Tässä tapauksessa näyttöön tuleva etäisyysarvo voi poiketa todellisesta etäisyysarvosta. Ongelmia ei kuitenkaan ilmene, vaikka vastaanottimessa käytetään tätä arvoa. Automaattisen kalibroinnin suorittaminen Automaattisella kalibrointitoiminnolla saadaan selville seuraavat ominaisuudet: kaiuttimien kytkennät 1) kaiuttimien napaisuus kaiuttimien etäisyys 2) kaiuttimien koko 2) kaiuttimien äänitaso 2) 3) taajuusominaisuudet (EQ) taajuusominaisuudet (vaihe) 2) 4) RETURN/ EXIT O 1 Paina MENU. Valikko näkyy televisioruudussa. 2 Valitse Settings painamalla V/v ja paina sitten tai b. Settings-valikkoluettelo näkyy televisioruudussa. MENU 46 FI

47 3 Valitse Auto Calibration painamalla V/v ja paina sitten. 6 Valitse Start painamalla. Mittaus alkaa viiden sekunnin kuluttua. Mittaus testiäänellä kestää noin 30 sekuntia. Odota, kunnes mittaus on valmis. Mittauksen päättyessä kuuluu merkkiääni ja kuva näytöllä vaihtuu. Aloittaminen 4 Valitse Calibration Start painamalla V/v ja paina sitten. Näkyviin tulee näyttö, jossa voit valita mitattavan kohteen. 7 Valitse haluamasi kohta painamalla V/v toistuvasti ja paina sitten. 5 Poista valinnat niistä kohdista, joita et halua mitata, painamalla V/v toistuvasti ja paina sitten b. Näyttöön tulee vahvistusnäyttö, jossa varmistetaan, että haluat aloittaa mittauksen. Kohta Retry Save Warning Phase Distance Level Exit Selitys Suorittaa automaattisen kalibroinnin uudelleen. Tallentaa mittaustulokset ja lopettaa asetusprosessin. Lisätietoja on kohdassa Mittaustulosten tallentaminen (sivu 48). Näyttää mittaustuloksiin liittyvän varoituksen. Lisätietoja on kohdassa Ilmoitusluettelo automaattisen kalibrointimittauksen jälkeen (sivu 49). Näyttää kunkin kaiuttimen vaiheen (vaiheessa / ei vaiheessa). Näyttää kaiuttimen etäisyysmittauksen tuloksen. Näyttää kaiuttimen tasomittauksen tuloksen. Lopettaa asetusprosessin tallentamatta mittaustuloksia. jatkuu 47 FI

48 Voit tallentaa mittaustulokset noudattamalla kohdassa Mittaustulosten tallentaminen (sivu 48) olevia ohjeita. Jos haluat tarkistaa virhekoodin tai varoitussanoman merkityksen, katso Ilmoitusluettelo automaattisen kalibrointimittauksen jälkeen (sivu 49). Huomautus Kun kaiuttimet eivät ole oikeassa vaiheessa, televisioruudussa näkyy OUT. Kaiuttimen liittimet + ja on ehkä kytketty väärinpäin. Joitakin kaiuttimia käytettäessä OUT näkyy televisioruudussa, vaikka kaiuttimet olisi liitetty oikein. Tämä johtuu kaiuttimien rakenteesta. Tässä tapauksessa voit jatkaa vastaanottimen käyttöä. Vihjeitä Muut toiminnot kuin vastaanottimen kytkeminen päälle ja pois ovat pois käytöstä automaattisen kalibroinnin aikana. Mittayksikköä voi vaihtaa Speaker-asetusvalikon kohdassa Distance Unit. Mittauksen peruuttaminen Mittaaminen keskeytyy, jos muutat äänenvoimakkuutta, valitset toisen toiminnon, muutat SPEAKERS-kytkimen asentoa tai kytket kuulokkeet. Mittaustulosten tallentaminen Voit tallentaa vaiheen Automaattisen kalibroinnin suorittaminen (sivu 46) avulla saadut mittaustulokset toimimalla seuraavien ohjeiden mukaisesti. 1 Valitse Save kohdan Automaattisen kalibroinnin suorittaminen (sivu 46) vaiheessa 7 painamalla V/v ja paina sitten. Näyttöön tulee kalibrointityypin valintanäyttö. 2 Valitse automaattinen kalibrointityyppi painamalla V/ v toistuvasti ja paina sitten. Parametri Full Flat Engineer Selitys Säätää kunkin kaiuttimen taajuusvasteen tasaiseksi. Valitsee taajuuden, joka vastaa Sonyn kuunteluhuoneen standardia. Front Reference Säätää kaikkien kaiuttimien ominaisuudet etukaiuttimen ominaisuuksien mukaisiksi. OFF Poistaa automaattisen kalibroinnin EQ-asetuksen käytöstä. Mittaustulokset tallentuvat. 3 Paina RETURN/EXIT O. Huomautus Taajuusvastemittauksen tulosta ei käytetä seuraavissa tilanteissa Monikanavainen tuloasetus on valittuna. 2ch Analog Direct on käytössä. Dolby TrueHD- tai lineaarinen PCM -signaali, jonka näytteenottotaajuus on vähintään 176,4 khz vastaanotetaan. Vihje Kaiuttimen koko (Large/Small) arvioidaan sen bassotoiston perusteella. Mittaustulokset voivat vaihdella optimointimikrofonin ja kaiuttimien sijainnin sekä huoneen muodon mukaan. Mittaustulosten noudattaminen on suositeltavaa. Näitä asetuksia voi kuitenkin muuttaa Speakerasetusvalikossa. Tallenna mittaustulokset ensin ja kokeile sitten asetusten muuttamista, jos haluat. 48 FI

49 Automaattisen kalibraation tulosten tarkistaminen Jos haluat tarkistaa kohdassa Automaattisen kalibroinnin suorittaminen (sivu 46) saadun virhekoodin tai varoitussanoman merkityksen, toimi seuraavasti. Valitse kohdan Automaattisen kalibroinnin suorittaminen (sivu 46) vaiheessa 7 Warning painamalla V/v ja paina sitten. Jos näkyviin tulee varoitussanoma, tarkista sanoman merkitys ja käytä vastaanotinta tekemättä muutoksia. Voit myös tarvittaessa suorittaa automaattisen kalibroinnin uudelleen. Error Code tulee näkyviin. Tarkista virhe ja suorita automaattinen kalibrointi uudelleen. 1 Valitse Enter painamalla. 2 Valitse Retry painamalla B/b ja paina sitten. 3 Toista vaiheet 6 7 ohjeista Automaattisen kalibroinnin suorittaminen (sivu 46). Virheen aiheuttaneiden mittaustulosten tallentaminen ryhtymättä toimiin 1 Valitse Save kohdan Automaattisen kalibroinnin suorittaminen (sivu 46) vaiheessa 7 painamalla V/v ja paina sitten. 2 Noudata ohjeita Mittaustulosten tallentaminen (sivu 48) tallentaaksesi mittaustulokset. Aloittaminen Ilmoitusluettelo automaattisen kalibrointimittauksen jälkeen Näyttö Code 30 Code 31 Code 32 Code 33 Warning 40 Selitys Kuulokkeet on kytketty. Irrota kuulokkeet ja suorita automaattinen kalibrointi uudelleen. SPEAKERS (A/B/A+B/OFF) -asetuksena on OFF. Muuta asetusta ja toista mittaus. Vastaanotin ei havainnut yhtään kaiutinta. Varmista, että optimointimikrofoni on kytketty oikein, ja toista mittaus. Jos optimointimikrofoni on kytketty oikein ja virhe toistuu, mikrofonin kaapeli on ehkä vahingoittunut tai sen johtimet on kytketty väärin. Etukaiuttimia on kytketty vain yksi tai ei yhtään. Optimointimikrofonia ei ole kytketty. Vasenta tai oikeaa surround-kaiutinta ei ole kytketty. Surround-takakaiuttimet on kytketty, mutta surround-kaiuttimia ei. Kytke surroundkaiuttimet SURROUND-liitäntöihin. Surround-takakaiutin on kytkettynä ainoastaan SURROUND BACK/FRONT HIGH/ ZONE 2 R-liitäntään. Jos kytket vain yhden surround-takakaiuttimen, kytke se SURROUND BACK/FRONT HIGH/ZONE 2 L -liitäntöihin. Vain yksi etuyläkaiutin on kytketty. Kytke etuyläkaiutin kuhunkin SURROUND BACK/ FRONT HIGH/ZONE 2 -liittimeen. Etuyläkaiuttimet on kytketty, vaikka surround-kaiuttumia ei ole kytketty. Kytke surroundkaiuttimet SURROUND-liitäntöihin. Mittaus on valmis. Kohinataso on kuitenkin korkea. Onnistut ehkä suorittamaan mittauksen, jos yrität uudelleen, mutta mittaus ei ole mahdollinen kaikissa ympäristöissä. Yritä suorittaa mittaus hiljaisessa ympäristössä. jatkuu 49 FI

50 Näyttö Warning 41 Warning 42 Warning 43 Selitys Mikrofonin tallentama äänenvoimakkuus on liian suuri. Kaiutin saattaa olla liian lähellä mikrofonia. Yritä suorittaa mittaus uudelleen, kun kaiutin on kauempana mikrofonista. Kun käytät vahvistinta esivahvistimena, kumpikin sanoma voi tulla näkyviin kytketyn virranvahvistimen mukaan. Ongelmia ei kuitenkaan ilmene, vaikka jatkat vastaanottimen käyttö tekemättä muutoksia. Lisäbassokaiuttimen etäisyyttä ja sijaintia ei voitu mitata. Tai kaiuttimen kulmaa ei voitu mitata. Virheen syynä voi olla kohina. Yritä suorittaa mittaus hiljaisessa ympäristössä. NO WARNING Varoitustietoja ei ole Kaiuttimia ei ole kytketty. Vihje Napaisuusmittauksen tulokset voivat vaihdella lisäbassokaiuttimen sijainnin mukaan. Ongelmia ei kuitenkaan ilmene, vaikka vastaanottimessa käytetään tätä arvoa. 50 FI

51 11: Vastaanottimen verkkoasetusten määrittäminen Vastaanottimen verkkoasetukset on määritettävä oikein, jotta vastaanottimen verkkotoimintoja voi käyttää. Voit tehdä tarvittavat vastaanottimen verkkoasetukset noudattamalla alustavan ohjatun asennustoiminnon ohjeita. IP-osoitteen automaattinen määritys (DHCP) on kuvattu jäljempänä. Tässä tapauksessa vastaanottimeen tai Internet-palveluntarjoajaan liitetyn reitittimen on tuettava DHCP-käytäntöä. V/v/b, 6 Valitse Connect Automatically (DHCP) painamalla. Success! The receiver is now connected to network. näkyy televisioruudulla, kun yhteyden muodostaminen on onnistunut. Jos ruutuun tulee epäonnistumisesta ilmoittava viesti, tee kohdassa Network Setup (sivu 120) kuvatut toimenpiteet tämän prosessin viimeistelemisen jälkeen. 7 Valitse Finish painamalla. Alkuasennuksessa toimenpide jatkuu tämän jälkeen asetuksilla External Control ja Network Standby. Lisätietoja on kohdassa Network Setup (sivu 120). Verkkoasetusten määrittäminen manuaalisesti Katso IP-osoitteen määrittäminen manuaalisesti (sivu 120) tai Välityspalvelimen määrittäminen manuaalisesti (sivu 120). Huomautus Ohjattu toiminto tulee näkyviin televisioruudulle aina, kun käytät verkkotoimintoa, kunnes verkkotoiminnon asennus on suoritettu loppuun. Aloittaminen MENU 1 Paina MENU. Valikko näkyy televisioruudussa. 2 Valitse Settings painamalla V/v ja paina sitten tai b. 3 Valitse Network painamalla V/v ja paina sitten tai b. 4 Valitse Network Setup painamalla V/v ja paina sitten. Start Network function Setup Wizard näkyy televisioruudussa. 5 Valitse Next painamalla. 12: Tietokoneen valmisteleminen palvelimena käytettäväksi Palvelin on laite, joka toimittaa sisältöä (musiikkia, valokuvia ja videoita) kotiverkon DLNA-laitteeseen. Voit toistaa tietokoneeseen tallennettua sisältöä kotiverkossa tällä vastaanottimella verkon kautta sen jälkeen, kun olet asentanut sovellusohjelmiston*, jossa on DLNAyhteensopiva palvelintoiminto. * Jos käytät Windows 7 -tietokonetta, käytä Windows 7 -käyttöjärjestelmään sisältyvää Windows Media Player 12 -ohjelmaa. Jos käytät Windows XP- tai Windows Vista -tietokonetta, asenna siihen vastaanottimen mukana toimitettu VAIO Media plus -sovellus. jatkuu 51 FI

52 Lisätietoja VAIO Media plus -sovelluksesta on seuraavassa. Lisätietoja on myös VAIO Media plus -sovelluksen ohjetiedostoissa. VAIO Media plus -ominaisuudet VAIO Media plus on sovellusohjelmisto, jolla voit etsiä kotiverkosta nopeasti sisältöä, kuten musiikkia, valokuvia ja videoita, ja tarkastella sisältöä tietokoneessa kotiverkon kautta. Kun liität muita laitteita VAIO Media plus - ohjelmistoon, voit etsiä ja tarkastella myös liitettyjen laitteiden sisältöä kotiverkon kautta. Voit esimerkiksi nauttia tietokoneeseen tallennetuista valokuvista sekä musiikista televisiolla ja audiolaitteella ja toistaa kiintolevytallentimella tallennetun TVohjelman tietokoneessa. Jos käytät VAIO-tietokonetta, voit siirtää ulkoiselle kiintolevylle tai NAS (Network- Attached Storage) -tallennuslaitteeseen tallennettua sisältöä (NAS). Huomautus Jos käytät jotakin muuta tietokonetta kuin VAIOtietokonetta, voit siirtää vain kyseisen tietokoneen sisäiselle kiintolevylle tallennettua sisältöä. Järjestelmävaatimukset Käyttöjärjestelmä Windows XP Home Edition/Professional/ Media Center Edition 2004/Media Center Edition 2005 (SP3, 32 bittiä) Windows Vista Home Basic/Home Premium/ Business/Ultimate (SP1, 32 bittiä / 64 bittiä) Tietokone Windows XP Windows Vista Tietokone IBM PC/AT -yhteensopiva Intel Celeron M - Intel Core Duo, prosessori, vähintään vähintään1,40 GHz 1,33 GHz (suositus (suositus Intel Core Intel Core 2 Duo, 2 Duo, vähintään vähintään 1,80 GHz.) 2,26 GHz.) Windows XP Windows Vista Keskusyksikkö Muisti 512 Mt tai 1 Gt tai enemmän enemmän (suositus (suositus vähintään vähintään 1 Gt.) 2Gt.) Grafiikkapiirgrafiikkapiiri. Mukana Intel, NVIDIA- tai ATI- DirectX 9.0c -yhteensopiva näytönohjain (suositus DirectX 9.0c/ 128 Mt -yhteensopiva näytönohjain ja uusin ohjain.) Näyttö Tarkkuus vähintään Kiintolevyasema 500 Mt tai enemmän (suositus). Verkko 100Base-TX tai parempi Äänikortti Direct Sound -yhteensopiva äänikortti Huomautus Sony ei takaa, että laite toimii virheettömästi kaikissa järjestelmävaatimukset täyttävissä tietokoneissa. Muut taustalla toimivat ohjelmistot saattavat vaikuttaa tämän ohjelmiston toimintaan. VAIO Media plus - sovellusohjelmiston asentaminen tietokoneeseen Kun käytät VAIO Media plus -ohjelmistoa palvelinohjelmistona, asenna VAIO Media plus -sovellusohjelmisto tietokoneeseen vastaanottimen mukana toimitetulta CD- ROM-levyltä alla kuvatulla tavalla. Jos tietokoneeseen on jo asennettu aiempi VAIO Media plus -versio, poista seuraavien kolmen ohjelman asennus Ohjauspaneelin Ohjelmat ja toiminnot - (Windows Vista) tai Lisää tai poista sovellus -toiminnolla (Windows XP) etukäteen. VAIO Media plus VAIO Content Folder Watcher VAIO Content Folder Setting 1 Kytke tietokoneen virta päälle ja kirjaudu sisään järjestelmänvalvojana. 52 FI

53 2 Aseta laitteen mukana toimitettu CD-ROM-levy tietokoneen CD-ROM-asemaan. Asennusohjelma käynnistyy automaattisesti ja ohjelmiston asennusikkuna tulee näkyviin. Jos asennusohjelmisto ei käynnisty automaattisesti, kaksoisnapsauta levyllä olevaa SetupLauncher.exe -tiedostoa. CD-ROM (VAIO Media plussovellusohjelmisto) (mukana) Kuvaruutunäytön käyttäminen Voit tuoda vastaanottimen valikon näkyviin televisioruutuun ja valita haluamasi toiminnon televisiosta painamalla kaukosäätimen painikkeita V/v/B/b ja. Jotta vastaanottimen valikon voi tuoda näkyviin televisioruudulle, varmista, että vastaanotin on graafisen käyttöliittymän GUI MODE -tilassa noudattamalla ohjeita kohdassa GUI MODE -tilan ottaminen käyttöön ja poistaminen käytöstä (sivu 54). Aloittaminen 3 Asenna VAIO Media plus - sovellusohjelmisto näkyviin tulevien ohjeiden mukaisesti. Lisätietojen katsominen ohjetiedostoista Lisätietoja VAIO Media plus -toiminnoista on ohjetiedostoissa. Valitse aloitusvalikossa Settings ja sitten Help, kun haluat tarkastella ohjetiedostoja. RETURN/ EXIT O Valikon käyttäminen 1 Vaihda television tulolähde niin, että valikkokuva tulee näkyviin. 2 Paina MENU. Valikko näkyy televisioruudussa. GUI MODE V/v/B/b, OPTIONS MENU jatkuu 53 FI

54 3 Valitse haluamasi valikko painamalla V/v toistuvasti ja siirry sitten valikkotilaan painamalla tai b. Valikon vaihtoehtojen luettelo näkyy televisioruudussa. Esimerkki: Kun valitset Input 4 Valitse haluamasi valikon vaihtoehto painamalla V/v toistuvasti ja siirry sitten valikkotilaan painamalla. 5 Valitse haluamasi parametri toistamalla vaiheet 3 ja 4. Palaaminen edelliseen näkymään Paina RETURN/EXIT O. Valikon sulkeminen Paina MENU. GUI MODE -tilan ottaminen käyttöön ja poistaminen käytöstä Paina GUI MODE. GUI ON tai GUI OFF näkyy vastaanottimen näyttöikkunassa valitusta tilasta riippuen. Valikon kuvake Kuvaus Music Valitsee musiikin kotiverkon palvelimesta, My Library -kirjastosta tai DIGITAL MEDIA PORT -sovittimeen liitetystä audiolaitteesta (sivu 57). Photo Valitsee valokuvat kotiverkon palvelimesta tai My Library -kirjastosta. Video Valitsee valokuvat kotiverkon palvelimesta, My Library -kirjastosta tai DIGITAL MEDIA PORT -sovittimeen liitetystä audiolaitteesta (sivu 57). Rhapsody Valitsee Rhapsody - radiopalvelun (sivu 83). Rhapsody on käytettävissä vain Yhdysvalloissa. SHOUTcast Valitsee SHOUTcastradiopalvelun (sivu 86). FM/AM/SR Valitsee sisäänrakennetun FM/AM-radio- tai satelliittivirittimen (sivu 61, 64). Settings Voit säätää kaiuttimien, surround-tehosteen, taajuuskorjaimen, äänen, videon ja muiden HDMIliittimiin yhdistettyjen tulojen asetuksia (sivu 106). Asetusvaihtoehtojen käyttäminen Kun painat OPTIONS, valitun päävalikon asetusvalikot tulevat näyttöön. Voit valita toiminnon valitsematta valikkoa uudelleen. 1 Paina MENU. Valikko näkyy televisioruudussa. Päävalikkojen yleiskuvaus Valikon kuvake Input Kuvaus Valitsee vastaanottimeen liitetyn tulolaitteen (sivu 56). 54 FI

55 2 Valitse haluamasi valikko painamalla V/v toistuvasti ja siirry sitten valikkotilaan painamalla tai b. Valikon vaihtoehtojen luettelo näkyy televisioruudussa. Esimerkki: Kun valitset Input Aloittaminen 3 Paina OPTIONS, kun valikon vaihtoehtojen luettelo näkyy televisioruudussa. Valikon vaihtoehtojen luettelo tulee näkyviin. 4 Valitse muutettava valikon asetus painamalla V/v toistuvasti ja paina sitten. 5 Valitse haluamasi parametri painamalla V/v toistuvasti ja paina sitten. Asetusvaihtoehtojen sulkeminen Paina MENU. 55 FI

56 Toistaminen Äänen kuunteleminen ja kuvien katseleminen vastaanottimeen liitetystä laitteesta MASTER VOLUME MUTING 1 Valitse Input ja paina sitten tai b. Valikon vaihtoehtojen luettelo näkyy televisioruudussa. 2 Valitse haluamasi laite ja paina sitten. Valikkonäyttö poistuu näytöstä ja ulkoisen tulon toistonäyttö tulee näkyviin. Valittu tulo BD DVD SAT/CATV V/v/B/b, OPTIONS MENU Käytettävissä olevat laitteet Blu-ray Disc -soitin tai vastaava kytkettynä BDliitäntään. DVD-soitin tai vastaava kytkettynä DVD-liitäntään. SAT/CATV-liitäntään kytketty satelliittiviritin tms. Valittu tulo TV Video1, Video2 MD/Tape SA-CD/CD Phono Multi In HDMI1, 2, 3, 4 Käytettävissä olevat laitteet TV-liitäntään kytketty televisio. VIDEO 1- tai VIDEO 2 -liitäntään kytketty videonauhuri tai vastaava. MD/TAPE-liitäntään kytketty MD- tai kasettisoitin. SA-CD/CD-liitäntään kytketty Super Audio CDtai CD-soitin tms. PHONO-liitäntään kytketty levysoitin tms. MULTI CHANNEL INPUT -liitäntään kytketty laite. HDMI1-, HDMI2-, HDMI3- tai HDMI4-liitäntään kytketyt laitteet. 3 Kytke laitteeseen virta ja käynnistä toisto. 4 Säädä äänenvoimakkuutta painamalla MASTER VOLUME +/. Vihjeitä Äänenvoimakkuuden säätö vaihtelee MASTER VOLUME -säätimen kääntönopeuden mukaan. Äänenvoimakkuuden lisääminen tai vähentäminen nopeasti: käännä säädintä nopeasti. Hienosäätö: käännä säädintä hitaasti. Äänenvoimakkuuden säätö vaihtelee kaukosäätimen MASTER VOLUME +/ - painikkeen painalluksen keston mukaan. Äänenvoimakkuuden lisääminen tai vähentäminen nopeasti: pidä painiketta painettuna. Hienosäätö: paina painiketta nopeasti. Mykistystoiminnon käyttöönotto Paina kaukosäätimen MUTING-painiketta. Jos haluat poistaa mykistyksen käytöstä, paina kaukosäätimen MUTING-painiketta uudelleen tai paina MASTER VOLUME + äänenvoimakkuuden kasvattamiseksi. 56 FI

57 Kaiuttimien vaurioitumisen estäminen Muista pienentää äänenvoimakkuutta, ennen kuin katkaiset vastaanottimesta virran. Syötteen nimeäminen (Name Input) Tuloille voidaan syöttää enintään 8-merkkiset nimet, jotka näytetään. Tämä on kätevä tapa antaa liitännöille niihin kytkettyjä laitteita vastaavat nimet. 1 Valitse näytöstä Input tulo, jonka haluat nimetä. 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Name Input ja paina sitten. 4 Valitse merkki painamalla V/v ja paina sitten b. Voit siirtää syöttöpistettä taakse- tai eteenpäin painamalla B/b. 5 Syötä merkit yksi kerrallaan toistamalla vaihe 4 ja paina sitten. Syötetty nimi tallennetaan. Äänen kuunteleminen ja kuvien katseleminen laitteista, jotka on liitetty porttiin DIGITAL MEDIA PORT DIGITAL MEDIA PORT on tarkoitettu DIGITAL MEDIA PORT -sovittimen avulla kytketyn siirrettävän äänilaitteen tai tietokoneen äänen- ja kuvantoistoon. Käytettävissä olevat DIGITAL MEDIA PORT -sovittimet vaihtelevat alueittain. Lisätietoja DIGITAL MEDIA PORT -sovittimen kytkemisestä on kohdassa Laitteet, joissa on digitaaliset äänen tulo- ja lähtöliitännät (sivu 33). Voit käyttää seuraavia Sony DIGITAL MEDIA PORT -sovittimia: TDM-BT1/BT10 Bluetooth Wireless Audio Adapter TDM-NW10 DIGITAL MEDIA PORT Adapter TDM-iP10/iP50 DIGITAL MEDIA PORT Adapter TDM-MP10 DIGITAL MEDIA PORT Adapter DIGITAL MEDIA PORT -sovitin on erikseen hankittava lisävaruste. Toistaminen Huomautuksia Älä liitä vastaanottimeen muita sovittimia kuin DIGITAL MEDIA PORT. Ennen kuin irrotat DIGITAL MEDIA PORT - sovittimen, sammuta vastaanottimen virta kaukosäätimellä. Älä liitä tai irrota DIGITAL MEDIA PORT - sovitinta, jos vastaanottimeen on kytketty virta. Myös kuvaa on mahdollista toistaa joidenkin DIGITAL MEDIA PORT -sovittimien kautta. Älä kytke vastaanottimeen DIGITAL MEDIA PORT -sovitinta, joka käyttää verkkotoimintoa, kuten TDM-NC1 Wireless Network Audio Client. Voit käyttää vastaanottimen verkkotoimintoa ilman DIGITAL MEDIA PORT -sovitinta. jatkuu 57 FI

58 4 Säädä äänenvoimakkuutta painamalla MASTER VOLUME +/. MASTER VOLUME 1 Valitse valikosta Music tai Video ja paina sitten tai b. 2 Valitse DMPORT tai DIGITAL MEDIA PORT -sovittimeen kytketty laite ja paina sitten. Vastaanotin tunnistaa DIGITAL MEDIA PORT -sovittimeen liitetyn laitteen ja näytössä näkyvä DMPORT vaihtuu kyseisen laitteen nimeksi. Jos liitettyä sovitinta ei tunnisteta, televisioruudussa näkyy DMPORT. DMPORT ipod Walkman Bluetooth Mobile Phone V/v/b, MENU Kytketty laite Kytketty laite ei ole jokin seuraavista. Tunnistettu ipod-malli on kytketty. Tunnistettu Walkman on kytketty. Tunnistettu Bluetooth-asema on kytketty. Tunnistettu matkapuhelin on kytketty. 3 Valitse toistettava raita DIGITAL MEDIA PORT -sovittimeen kytketyllä laitteella. TDM-iP50-laitteen käyttäminen vastaanottimen GUIvalikon avulla Varmista, että System GUI valitaan ohjeiden Käyttönäytön muuttaminen DIGITAL MEDIA PORT -liitännän avulla (sivu 60) vaiheessa 4. MASTER VOLUME 1 Valitse valikosta Music tai Video ja paina sitten tai b. 2 Valitse DIGITAL MEDIA PORT -sovittimeen kytketty laite, jolla haluat aloittaa toiston, ja paina sitten. Näyttöön tulee sisältöluettelo. V/v/B/b, OPTIONS MENU 58 FI

59 3 Valitse sisältöluettelosta raita tai sisältö ja paina sitten. Seuraava sisältöluettelo on vain esimerkki. Luettelon sisältö voi vaihdella vastaanottimeen liitettyjen laitteiden mukaan. Music Video Playlists > Playlist > Track Artists > Artist > Album > Track Albums > Album > Track Songs > Track Genres > Genre > Artist > Album > Track Composers > Composer > Album > Track Audiobooks > Track Movies > Content TV Shows > Episode > Content Music Videos > Artist > Content Video Podcast > Episode > Content 4 Säädä äänenvoimakkuutta painamalla MASTER VOLUME +/. Toistotilan valitseminen 1 Toista raita, jonka haluat kuunnella, noudattamalla kohdassa TDM-iP50-laitteen käyttäminen vastaanottimen GUI-valikon avulla (sivu 58) olevia ohjeita. 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Shuffle, Repeat tai Audiobook Speed ja paina sitten. 4 Valitse jokin seuraavista toistotiloista ja paina sitten. x Shuffle Toistaa kaikki raidat satunnaisessa järjestyksessä. Off Poistaa satunnaistoistotilan käytöstä. Albums Toistaa kaikki albumin raidat satunnaisessa järjestyksessä. Songs Toistaa kaikki Songs -luokan raidat satunnaisessa järjestyksessä. x Repeat Toistaa yhtä raitaa tai kaikkia raitoja toistuvasti. Off Poistaa toistuvan toiston käytöstä. One Toistaa yhtä raitaa toistuvasti. All Toistaa kaikkia raitoja toistuvasti. x Audiobook Speed Valitsee Audiobook-kirjan näyttönopeuden. Low Hidastaa näyttönopeutta. Normal Asettaa näyttönopeuden tavalliseksi. High Nostaa näyttönopeutta. DIGITAL MEDIA PORTilmoitusluettelo Ilmoitus No Adapter No Device No Audio Loading No Item Selitys Sovitinta ei ole liitetty. Sovittimeen ei ole liitetty laitteita. Audiotiedostoa ei löydy. Tietoja luetaan. Kohdetta ei löydy. Toistaminen jatkuu 59 FI

60 Käyttönäytön muuttaminen DIGITAL MEDIA PORT -liitännän avulla Voit muuttaa käyttönäyttöä käyttämällä GUIvalikkoa. DIGITAL MEDIA PORT - sovittimet, kuten TDM-iP50, tukevat DMPORT Control-tilaa. Muut sovittimet eivät tue tätä tilaa. 1 Valitse haluamasi DIGITAL MEDIA PORT -sovitin näytöstä Music tai Video ja paina sitten tai b. 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse DMPORT Control ja paina sitten. Jos näytössä ei näy DMPORT Control, katso lisätietoja laitteen mukana toimitetusta käyttöohjeesta. 4 Valitse haluamasi tila ja paina sitten. Seuraavat tilat ovat valittavissa tässä valikossa System GUI Raitaluettelo näkyy vastaanottimen GUI-näytössä. Voit valita haluamasi raidan ja toistaa sen kussakin GUInäkymässä. Adapter GUI Sovitinvalikko näkyy televisioruudussa. ipod TDM-iP50-laitteen käyttäminen ipod-valikon avulla Varmista, että ipod on valittu, kuten kohdan Käyttönäytön muuttaminen DIGITAL MEDIA PORT -liitännän avulla vaiheessa 4 on kuvattu. Lisätietoja ipod-laitteen käyttämisestä on ipod-laitteen mukana toimitetuissa käyttöohjeissa. TDM-iP50-laitteen käyttäminen sovitinvalikon avulla Varmista, että Adapter GUI on valittu, kuten kohdan Käyttönäytön muuttaminen DIGITAL MEDIA PORT -liitännän avulla vaiheessa 4 on kuvattu. Lisätietoja sovittimen käyttämisestä GUIvalikon kanssa on käytettävän sovittimen mukana tulleissa käyttöohjeissa. 60 FI

61 Virittäminen FM/AM-radion kuunteleminen FM- ja AM-lähetyksiä voi kuunnella sisäänrakennetun virittimen kautta. Varmista ennen käyttöä, että FM ja AM-antennit on liitetty vastaanottimeen (sivu 38). Vihje Suoran virityksen viritysasteikko on esitetty alla. FM-alue 100 khz (vain Yhdysvaltain/Kanadan malli) 50 khz (Euroopan malli) AM-alue 10 khz* (Yhdysvaltain/Kanadan malli) 9 khz (Euroopan malli) * AM-viritysasteikon voi vaihtaa (sivu 63). V/v/b, 3 Paina V/v. Hae suurempaa taajuutta painamalla V ja pienempää taajuutta painamalla v. Vastaanotin lopettaa haun heti, kun jokin asema löytyy. FM-stereovastaanotto on huono 1 Viritä kuunneltava asema kuuluviin käyttämällä toimintoa Auto Tuning tai Direct Tuning tai valitsemalla haluamasi tallennettu asema (sivu 64). 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse FM Mode ja paina sitten. 4 Valitse MONO ja paina sitten. Aseman virittäminen suoraan (Direct Tuning) Anna aseman taajuus suoraan monitoimisen kaukosäätimen numeropainikkeilla. Tätä toimintoa ei voi suorittaa helppokäyttöisellä kaukosäätimellä. Virittäminen OPTIONS MENU Aseman virittäminen automaattisesti (Auto Tuning) 1 Valitse valikosta FM tai AM ja paina sitten tai b. FM- tai AM-valikkoluettelo näkyy televisioruudussa. 2 Valitse Auto Tuning ja paina sitten. jatkuu 61 FI

62 SHIFT Numeropainikkeet AMP Vihje Jos olet virittänyt AM-kanavan, säädä AMkehäantennin suuntaa parasta mahdollista vastaanottoa varten. Asemaa ei voi virittää Näytössä näkyy. MHz, minkä jälkeen näyttöön palaa edellinen taajuus. Varmista, että syötetty taajuus on oikea. Jos näin ei käy, toista vaihe 5. Jos et vieläkään saa asemaa kuuluviin, kyseinen taajuus ei kuulu alueellasi. V/v/b, RDS-lähetysten vastaanottaminen (vain Euroopan malli) 1 Paina AMP. Vastaanotinta voidaan käyttää kaukosäätimen avulla. 2 Paina MENU. Valikko näkyy televisioruudussa. 3 Valitse FM tai AM painamalla V/v toistuvasti ja paina sitten tai b. 4 Valitse Direct Tuning ja paina sitten. 5 Paina SHIFT ja syötä sitten taajuus numeropainikkeilla. Paina lopuksi. Esimerkki 1: FM 102,50 MHz Valitse 1 b 0 b 2 b 5 (b 0*) Esimerkki 2: AM khz Valitse 1 b 3 b 5 b 0 *Paina numeropainiketta 0, kun käytät Euroopan mallia. MENU RDS (Radio Data System) on lähetyspalvelu, jonka avulla radioasemat voivat lähettää lisätietoja tavallisen ohjelmasignaalin yhteydessä. Tässä virittimessä on käteviä RDS-toimintoja, kuten aseman nimen näyttäminen. RDS on käytettävissä vain FMasemien kanssa*. * Kaikilla FM-asemilla ei ole RDS-palvelua tai samantyyppisiä palveluita. Jos et ole perillä RDSjärjestelmästä, tarkista paikallisilta radioasemilta, onko alueellasi käytettävissä RDS-palveluja. Valitse asema FM-alueelta. Kun virität aseman, joka tarjoaa RDSpalveluja, televisioruutuun ja etupaneelin näyttöön tulee näkyviin aseman nimi*. * Aseman nimi ei tule näkyviin näyttöikkunaan, jos RDS-lähetystä ei vastaanoteta. Huomautuksia RDS ei ehkä toimi oikein, jos viritetty asema ei lähetä RDS-signaalia oikein tai jos signaali on heikko. Kaikkia televisioruudussa näytettäviä kirjaimia ei voi näyttää etupaneelin näytössä. Vihje Kun aseman nimi on näkyvissä, voit tarkistaa aseman taajuuden painamalla DISPLAY toistuvasti. 62 FI

63 AM-viritysasteikon vaihtaminen (vain Yhdysvaltain/Kanadan malli) Voit vaihtaa vastaanottimen AMviritysasteikoksi joko 9 khz tai 10 khz.?/1 FM/AM-radioasemien tallentaminen Enintään 30 FM- ja 30 AM-asemaa voidaan tallentaa. Tallennuksen jälkeen voit helposti kuunnella näitä asemia. TUNING MODE V/v/B/b, Virittäminen 1 Sammuta vastaanotin painamalla?/1. 2 Pidä TUNING MODE -painiketta painettuna ja paina vastaanottimen?/1-painiketta. 3 Vaihda AM-viritysasteikoksi joko 9 khz (tai 10 khz). Voit palauttaa asteikoksi 10 khz (tai 9 khz) toistamalla yllä kuvatun toimenpiteen. Huomautus Kaikki tallennetut asemat poistetaan, kun vaihdat viritysasteikon. OPTIONS MENU 1 Viritä asema, jonka haluat tallentaa, käyttämällä toimintoa Auto Tuning (sivu 61) tai Direct Tuning (sivu 61). Jos FM-stereovastaanotto on huono, vaihda FM-vastaanottotilaa (sivu 61). 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Memory ja paina sitten. 4 Valitse tallennuspaikka ja paina sitten. Asema on tallennettu valittua numeroa vastaavalle tallennuspaikalle. 5 Voit tallentaa lisää asemia toistamalla vaiheita 1 4. Voit tallentaa asemia seuraavasti: AM-alue: AM1 AM30 FM-alue: FM1 FM30 jatkuu 63 FI

64 Tallennettujen asemien kuunteleminen 1 Valitse valikosta FM tai AM ja paina sitten tai b. 2 Valitse haluamasi tallennetun aseman tallennuspaikka. Käytettävissä on tallennuspaikat Tallennettujen asemien nimeäminen (Name Input) 1 Valitse FM - tai AM -ruudussa tallennusnumero, jonka haluat nimetä. 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Name Input ja paina sitten. 4 Valitse merkki painamalla V/v ja paina sitten b. Voit siirtää syöttöpistettä taakse- tai eteenpäin painamalla B/b. 5 Syötä merkit yksi kerrallaan toistamalla vaihe 4 ja paina sitten. Syötetty nimi tallennetaan. Satelliittiradion kuunteleminen (vain Yhdysvaltain/Kanadan malli) Satellite Radio -asemien kuunteleminen edellyttää, että kytket Sirius-valmiiseen vastaanottimeesi SIRIUS Satellite Radio -virittimen (myydään erikseen). SIRIUS Satellite Radio on saatavilla vain Yhdysvalloissa (ei Alaskassa tai Hawaijilla) ja Kanadassa. Satellite Radio sisältää monenlaista musiikkia, kuten luokat Pop, Rock, Country, R&B, Dance, Jazz ja Classical kertovat. Musiikki toistetaan ilman mainoksia, ja lisäksi tarjolla on kaikkien ammattilaisurheilusarjojen sekä college-sarjojen otteluita selostettuina. Muita ohjelmia ovat esimerkiksi urheilukeskusteluohjelmat, sensuroimaton aikuisviihde, komedia, perheohjelmat ja paikalliset liikenne- ja säätiedot sekä uutiset kaikkein luotettavimmista lähteistä. Kun olet ostanut SIRIUS-virittimen, sinun on aktivoitava ja tilattava palvelu, jotta voit käyttää sitä. SIRIUS-virittimet on vaivaton asentaa ja niiden mukana toimitetaan asennusohjeet. SIRIUS-palveluun on saatavana on erilaisia ohjelmapaketteja, kuten The Best of XM. Best of XM -palvelu ei ole saatavilla kanadalaisille SIRIUS-tilaajille tällä hetkellä. Alla ilmoitetuista SIRIUS Canadan puhelinnumeroista ja Web-osoitteesta saat lisätietoja mahdollisista päivityksistä. Saatavilla on myös perhepaketteja, joista on poistettu mahdollisesti lapsille sopimatonta sisältöä sisältävät kanavat. Yhdysvaltalaiset ja kanadalaiset asiakkaat voivat tilata SIRIUS-palvelun soittamalla numeroon SIRI ( ) tai käyttämällä sivuston sirius.com (Yhdysvallat) tai siriuscanda.ca (Kanada) toimintoja. 64 FI

65 SIRIUS ja kaikki siihen liittyvät merkit ja logot ovat tavaramerkkejä, jotka omistaa Sirius XM Radio Inc. ja sen tytäryhtiöt. Kaikki muut merkit ja logot ovat omistajiensa omaisuutta. Kaikki oikeudet pidätetään. SIRIUS-tilaus myydään erikseen. Palveluista saatetaan periä verot ja kertaluonteinen aktivointimaksu. SIRIUS-palvelun käyttämiseen tarvitaan SIRIUS-viritin (myydään erikseen). Kaikki ohjelmat ja maksut voivat muuttua ilman erillistä ilmoitusta. SIRIUS Satellite Radiojärjestelmän kanssa yhteensopivien vastaanottimien tekniikkaa tai ohjelmistoa ei saa kopioida, purkaa, hajottaa, käänteisesti purkaa, hakkeroida, käsitellä eikä muutoin tuoda käytettäväksi. Palvelu ei ole saatavilla Alaskassa ja Havaijilla. Satelliittiradiovirittimen liittäminen Satelliittiradion kuuntelemiseen valmistautuminen V/v/b, OPTIONS MENU Virittäminen SIRIUS -liitäntä SIRIUS-liitäntään kytkeminen Liitä SiriusConnect Home -viritin. Kun käytät SiriusConnect Home -viritintä tämän vastaanottimen kanssa, varmista, että kytket virittimen mukana toimitetun verkkolaitteen pistorasiaan. Pidä SiriusConnect Home -viritin, antenni ja verkkolaite etäällä kaiutinjohdoista ja virtajohdosta, jotta niistä ei aiheudu häiriömelua. Tunnusnumeron tarkistaminen 1 Valitse valikosta SR ja paina sitten tai b. 2 Valitse ALL ja paina sitten. Kun näyttö Preset Mode tulee näkyviin, vaihda viritystilaksi Category Mode ja valitse sitten ALL. Paina OPTIONS ja valitse sitten Category Mode. 3 Valitse Sirius ID ja paina sitten. 4 Tarkista Sirius ID televisioruudusta ja kirjoita se tähän. Sirius ID: Voit tarkistaa Sirius ID -tunnuksen myös vastaanottimen näytöstä. jatkuu 65 FI

66 Vastaanotto-olosuhteiden tarkistaminen (Antenna Aiming) 1 Valitse valikosta SR ja paina sitten tai b. 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Antenna Aiming ja paina sitten. Antenna Aiming -näyttö tulee näkyviin. 4 Seuraa vastaanoton laatua ja säädä antennin suuntaa parhaan mahdollisen vastaanottolaadun saamiseksi. Valikon sulkeminen Paina MENU. Satelliittiradion kanavan valitseminen Kanavan valitseminen luokan perusteella (Category Mode) Voit valita kanavan jostakin luokasta tai kaikista luokista. 1 Valitse valikosta SR ja paina sitten tai b. 2 Valitse luokka ja paina sitten. ALL: Voit valita kanavan kaikista luokista. (luokan nimi): Voit valita kanavan yhdestä luokasta. Kun näyttö Preset Mode tulee näkyviin, paina OPTIONS, ja valitse sitten Category Mode painamalla V/v. 3 Valitse kanava ja paina sitten. Valittua kanavaa vastaanotetaan. Kanavatiedot näkyvät televisioruudussa. Huomautus Kun valitset kanavan tilassa Category Mode, valitsemasi kanava ei välttämättä ole haluamasi luokan mukainen. Tämä johtuu siitä, että yksi kanavista saattaa kuulua useisiin luokkiin. Kanavan valitseminen syöttämällä kanavan numero suoraan (Direct Tuning) V/v/b, OPTIONS Anna kanavan numero suoraan monitoimisen kaukosäätimen numeropainikkeilla. Tätä toimintoa ei voi suorittaa helppokäyttöisellä kaukosäätimellä. MENU 66 FI

67 SHIFT Numeropainikkeet AMP Satelliittiradiokanavien tallentaminen Voit valita suoraan käytettävissä olevia kanavia, kun tallennat ne tallennuspaikkoihin. Voit tallentaa enintään 30 SIRIUS Satellite Radio -kanavaa. V/v/b, V/v/b, Virittäminen OPTIONS OPTIONS MENU MENU 1 Paina AMP. Vastaanotinta voidaan käyttää kaukosäätimen avulla. 2 Paina MENU. Valikko näkyy televisioruudussa. 3 Valitse SR painamalla V/v ja paina sitten tai b. 4 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 5 Valitse Direct Tuning ja paina sitten. 6 Paina SHIFT ja syötä sitten kanavan numero numeropainikkeilla. Paina lopuksi. Valittu kanava viritetään. 1 Valitse kanava, jonka haluat tallentaa, käyttämällä toimintoa Category Mode (sivu 66) tai Direct Tuning (sivu 66). 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Memory ja paina sitten. Tallennuspaikan numeronvalintanäyttö tulee näkyviin. 4 Valitse kanavalle asetettava tallennuspaikan numero ja paina sitten. Voit valita kanavapaikalle jonkin numeron Kaikille valmiiksi tallennetuille kanaville on määritetty oletuskanava jo ennen vastaanottimen ostoa. Valittu kanava tallennetaan vaiheessa 1 valitsemaasi kanavapaikkaan. jatkuu 67 FI

68 5 Voit tallentaa lisää kanavia toistamalla vaiheita 1 4. Voit tallentaa kanavat Tallennettujen kanavien valitseminen 1 Valitse valikosta SR ja paina sitten tai b. 2 Valitse tallennuspaikan numero luettelosta ja paina sitten. Voit valita tallennettuja kanavia Huomautuksia Tallennetut kanavatiedot saattavat muuttua, jos Sirius XM Radio Inc. muuttaa kanavaohjelmointiaan. Kun näyttö Category Mode tulee näkyviin, paina OPTIONS, ja valitse sitten Preset Mode painamalla V/v. SHIFT Numeropainikkeet RETURN/ EXIT O V/v/b, OPTIONS Käytön rajoittaminen tiettyihin kanaviin (Parental Lock) Voit rajoittaa tiettyjen kanavien käyttöä omalla lukituskoodilla. Lukituskoodi on oletusarvoisesti Tee tämä toiminto monitoimisella kaukosäätimellä. Tätä toimintoa ei voi suorittaa helppokäyttöisellä kaukosäätimellä. Vaihda lukituskoodi, ennen kuin käytät tätä toimintoa ensimmäisen kerran. Lisätietoja on kohdassa Lukituskoodin vaihtaminen (Lock Code) (sivu 69). 1 Valitse kanava, jonka haluat lukita, käyttämällä toimintoa Category Mode (sivu 66) tai Direct Tuning (sivu 66). 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Parental Lock ja paina sitten tai b. 4 Valitse ON ja paina sitten. Enter your 4-digit lock code. tulee näkyviin. 5 Paina SHIFT ja anna sitten 4- numeroinen lukituskoodi numeropainikkeilla. The channel has been locked. tulee näkyviin, ja Parental Lock -lukitus asetetaan. Jos haluat poistaa syöttämiäsi numeroita, siirry takaisin vaiheeseen 2 painamalla RETURN/EXIT O ja toista sitten toimenpiteet vaiheesta 2 alkaen. 68 FI

69 Lukituskoodin vaihtaminen (Lock Code) 1 Valitse jokin kanava käyttämällä toimintoa Category Mode (sivu 66) tai Direct Tuning (sivu 66). 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Lock Code ja paina sitten. Enter your 4-digit lock code. tulee näkyviin. 4 Paina SHIFT ja anna sitten 4-numeroinen lukituskoodi numeropainikkeilla. Enter a new lock code. tulee näkyviin. 5 Paina SHIFT ja anna sitten uusi 4-numeroinen lukituskoodi numeropainikkeilla. To confirm, enter your new lock code again. tulee näkyviin. 6 Paina SHIFT ja anna sitten uusi lukituskoodi uudelleen numeropainikkeilla. The lock code has been changed. tulee näkyviin. Lukittujen kanavien kuunteleminen 1 Valitse lukittu kanava, jota haluat kuunnella, käyttämällä toimintoa Direct Tuning (sivu 66). Enter your 4-digit lock code. tulee näkyviin. 2 Paina SHIFT ja anna sitten 4-numeroinen lukituskoodi numeropainikkeilla. Kanava viritetään. 2 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 3 Valitse Parental Lock ja paina sitten tai b. 4 Valitse OFF ja paina sitten. Enter your 4-digit lock code. tulee näkyviin. 5 Paina SHIFT ja anna sitten 4-numeroinen lukituskoodi numeropainikkeilla. The channel has been unlocked. tulee näkyviin, ja kanavan lukitus poistetaan. Huomautuksia Voit määrittää vain yhden lukituskoodin vastaanottimeen. Et voi määrittää erillisiä lukituskoodeja kullekin kanavalle. Kun valitset kanavan toiminnolla Category Mode, lukitut kanavat ohitetaan. Kun vastaanotin on palautettu tehdasasetuksiin, lukituskoodiksi palautetaan oletusarvoinen koodi (0000), mutta Parental Lock -asetuksia ei poisteta. Et voi tallentaa lukittuja kanavia. Jos määrität Parental Lock -toiminnon tallennetulle kanavalle, kyseisen kanavan tallennetut tiedot palautetaan oletusarvoihin. Et voi määrittää Parental Lock -toimintoa kanaville 0 ja 184. Virittäminen Parental Lock -toiminnon peruuttaminen 1 Valitse kanava, jonka lukituksen avata, käyttämällä toimintoa Direct Tuning (sivu 66). jatkuu 69 FI

70 Ilmoitusluettelo Ilmoitus näkyy GUIvalikossa [näyttöikkunassa] Antenna Error [ANTENNA ERROR] Acquiring Signal [ACQUIRING] Call SIRI [CALL SIRI] Check Sirius Tuner [SR TUNER] Invalid Channel [INVALID CHANNNEL] Locked Channel [LOCKED CH] Sub Updated [SUB UPDT] Updating [UPDATING] FW Updating [FW UPDT] Selitys Korjauskeinot Antennia ei ole liitetty kunnolla. Tarkista SiriusConnect Home - virittimen ja antennin välinen yhteys. Signaalin vastaanotto ei ole hyvä. Et ole tilannut valittua kanavaa. SiriusConnect Home -viritintä ei ole liitetty kunnolla. Antamasi kanavan numero on virheellinen. Valittu kanava on lukittu. Tilaustiedot on päivitetty. Kanavatietoja päivitetään. SiriusConnect Home -virittimen ohjelmistoa päivitetään. Kokeile siirtää antennia toiseen paikkaan. Lisätietoja antennin sijoittamisesta on SiriusConnect Home - virittimen mukana toimitetuissa ohjeissa. Tarkista kaikki liitännät ja kytke virta uudelleen järjestelmään. Tarkista myös, että SiriusConnect Home -virittimen mukana toimitettu verkkolaite on liitetty pistorasiaan. Viritettävä kanava on tyhjä lähetyspalvelun tekemän muutoksen vuoksi tai siksi, että signaalin vastaanotto on huono. [ ] Kanavalla ei ole tekstitietoja. Kyseessä ei ole virhe. Tekstitietoja ei ehkä näytetä järjestelmästä riippuen esimerkiksi juuri sillä hetkellä, kun järjestelmä on vastaanottanut kanavan. 70 FI

71 Surround-äänen kuunteleminen 2-kanavaisen äänen toistaminen Voit vaihtaa äänentoiston 2-kanavaiseksi riippumatta käytettävän ohjelmiston tallennusmuodoista, liitetystä toistokomponentista tai vastaanottimen äänikentän asetuksista. 2CH/ A.DIRECT Paina 2CH/A.DIRECT toistuvasti valitaksesi haluamasi äänen ulostulon 2-kanavaisen äänitilan. 2-kanavainen tila 2ch Stereo 2ch Analog Direct Tehoste Vastaanotin lähettää ääntä vain vasemman- ja oikeanpuoleisista etukaiuttimista. Lisäbassokaiuttimesta ei kuulu ääntä. Tavallista 2 kanavaista stereolähdettä käytettäessä äänikentän käsittely ohitetaan kokonaan ja monikanavaiset surround-muodot yhdistetään 2 kanavaisiksi. Voit muuttaa valitun audiotulon 2 kanavaiseksi analogiseksi tuloksi. Sitten voit nauttia hyvälaatuisen analogisen lähteen kuuntelusta. Tätä toimintoa käytettäessä on mahdollista säätää vain äänenvoimakkuutta ja etukaiuttimien tasoa. Surround-äänen kuunteleminen Musiikin kuunteleminen vastaanottimeen yhdistetyillä kuulokkeilla Äänikenttä Headphone (2ch) Headphone (Direct) Headphone (Multi) Tehoste Tämä tila valitaan automaattisesti, kun käytetään kuulokkeita ja jokin muu tila kuin 2ch Analog Direct on valittu. Tavallista 2 kanavaista stereolähdettä käytettäessä äänikentän käsittely ohitetaan kokonaan ja monikanavaiset surround-muodot yhdistetään 2 kanavaista. Analogiset signaalit toistetaan käsittelemättä sävyä, äänikenttää tms. Tämä tila valitaan automaattisesti, kun käytetään kuulokkeita ja monikanavainen tulo on valittu. Toistaa MULTI CHANNEL INPUT - liitäntöihin tulevat etukanavien analogiset signaalit. Huomautus 2ch Analog Direct ei ole valittavissa seuraavissa tapauksissa. Toistat sisältöä kotiverkon laitteista. HDMI-tulo tai monikanavainen tulo on valittuna. 71 FI

72 Monikanavaisen surround-äänen toistaminen Auto Format Direct (A.F.D.) -tilan avulla voit parantaa äänenlaatua ja valita dekoodausmuodon, kun kuuntelet 2 kanavaista stereoääntä monikanavaisena äänenä. A.F.D. Valitse haluamasi A.F.D.-tila painamalla A.F.D. toistuvasti. A.F.D.-tila A.F.D. Auto Monikanavaine n ääni dekoodauksen jälkeen (havaitseminen automaattisesti) Huomautuksia Tämä toiminto ei toimi, kun monikanavatulo on valittu. Multi Stereo ei toimi seuraavissa tapauksissa. Vastaanotettu signaali on monikanavaista audiosignaali. Vastaanotettu signaali on Dolby TrueHD- tai lineaarinen PCM -signaali, jonka näytteenottotaajuus on vähintään 176,4 khz. Vihje Yleensä kannattaa käyttää A.F.D. Auto -tilaa. Tehoste Säätää äänen sellaiseksi kuin se on tallennettu tai koodattu lisäämättä mitään surround-tehosteita. A.F.D. Multi Stereo (monistereo) Toistaa 2 kanavaista vasenta ja oikeaa signaalia kaikista kaiuttimista. 72 FI

73 Surround-tehosteen käyttäminen musiikin kuuntelemiseen Surround-ääntä voidaan käyttää yksinkertaisesti valitsemalla jokin vastaanottimen esiohjelmoiduista äänikentistä. Ne tuovat konserttihallien elähdyttävän ja voimallisen äänen kotiisi. MUSIC Paina MUSIC toistuvasti ja valitse haluamasi surround-tehoste musiikkia varten. Äänikenttä Hall Jazz Club Live Concert Stadium Sports Portable Audio PLII Music PLIIx Music PLIIz Height Neo:6 Music Tehoste Tuottaa klassisen konserttisalin akustiikan. Tuottaa jazz-klubin äänimaiseman. Tuottaa 300-paikkaisen esiintymistilan äänimaiseman. Tuottaa suuren ulkoilmastadionin äänimaiseman. Tuottaa urheilulähetyksen äänimaiseman. Parantaa ja selventää kannettavasta audiolaitteesta tulevaa ääntä. Tämä tila on ihanteellinen MP3- ja muulle pakatulle musiikille. Suorittaa Dolby Pro Logic II Music -dekoodauksen. Tämä asetus on ihanteellinen normaaleille stereolähteille, kuten CD:ille. Suorittaa Dolby Pro Logic IIx Music -dekoodauksen. Tämä asetus on ihanteellinen normaaleille stereolähteille, kuten CD:ille. Suorittaa Dolby Pro Logic IIz -dekoodauksen. Tämä asetus mahdollistaa 5.1-kanavaisen järjestelmän laajentamisen 7.1-kanavaiseksi. Pystykomponentti lisää läsnäolon tuntua ja syvyyttä. PLIIz Height tuottaa saman äänikentän, joka on kuvattu kohdassa sivu 75. Voit säätää PLIIz Height -asetuksen vahvistustasoa. Lisätietoja on kohdassa Surround -asetukset (sivu 112). Suorittaa DTS Neo:6 Music -dekoodauksen. 2-kanavaisessa formaatissa äänitetty lähde dekoodataan 7-kanavaiseksi. Tämä asetus on ihanteellinen normaaleille stereolähteille, kuten CD:ille. Surround-äänen kuunteleminen MUSIC-surround-tehosteiden poistaminen käytöstä Paina 2CH/A.DIRECT tai A.F.D. jatkuu 73 FI

74 Huomautuksia Musiikin äänikentät eivät toimi seuraavissa tapauksissa. Monikanavainen tuloasetus on valittuna. Vastaanotettu signaali on Dolby TrueHD-, DTS- HD- tai lineaarinen PCM -signaali, jonka näytteenottotaajuus on vähintään 88,2 khz. PLII Music, PLIIx Music, PLIIz Height ja Neo:6 Music eivät toimi, kun kaiutinasettelu on 2/0 tai 2/0.1. Jos äänikenttä valitaan DTS 96/24 -signaalin vastaanottamisen aikana, signaali toistetaan ainoastaan 48 khz:n taajuudella. PLIIx Music ja PLIIz Height eivät näy valitun kaiutinasettelun mukaan. PLIIx Music on käytettävissä vain, jos kaiutinasettelussa ei ole surroundtakakaiuttimia. PLIIz Height on käytettävissä vain, jos kaiutinasettelussa ei ole etuyläkaiuttimia. Osasta kaiuttimista ei ehkä kuulu ääntä äänikenttäasetuksen perusteella. Kun valittuna on jokin musiikin äänikentistä, lisäbassokaiuttimesta ei lähetetä ääntä, jos kaikille kaiuttimille on valittu Speaker-asetusvalikosta asetus Large. Ääni lähetetään kuitenkin lisäbassokaiuttimesta, jos digitaalisessa tulosignaalissa on L.F.E.-signaali tai jos etu- tai surround-kaiuttimien asetuksena on Small, valittuna on elokuvan äänikenttä tai Portable Audio on valittu. Mahdolliset meluäänet saattavat vaihdella valitun äänikentän mukaan. 74 FI

75 Surround-tehosteen käyttäminen elokuvien katselemiseen Surround-ääntä voidaan käyttää yksinkertaisesti valitsemalla jokin vastaanottimen esiohjelmoiduista äänikentistä. Ne tuovat elokuvateatterien elähdyttävän ja voimallisen äänen kotiisi. MOVIE Paina MOVIE. Äänikenttä HD-D.C.S. PLII Movie PLIIx Movie PLIIz Height Neo:6 Cinema Tehoste HD Digital Cinema Sound (HD-D.C.S.) on Sonyn uusi innovatiivinen kotiteatteritekniikka, jossa käytetään uusimpia akustisia ja digitaalisia signaalinkäsittelytekniikoita. Se perustuu tarkkoihin masterointistudion vastemittaustietoihin. HD-D.C.S.-tekniikan avulla voit nauttia Blu-ray- ja DVD-elokuvista kotona huippuluokan äänenlaadulla ja myös parhaassa mahdollisessa äänitilassa, aivan kuten elokuvan äänittäjä on masterointiprosessissa määrittänyt. Voit valita HD-D.C.S. -tehostetyypin. Lisätietoja on kohdassa Surround - asetukset (sivu 112). Suorittaa Dolby Pro Logic II Movie -dekoodauksen. Tämä asetus on ihanteellinen Dolby Surround -koodatuille elokuville. Tämä toiminto voi myös toistaa äänen 5.1-kanavaisena, kun katsellaan jälkiäänitettyjä tai vanhoja elokuvia. Suorittaa Dolby Pro Logic IIx Movie -dekoodauksen. Tämä asetus laajentaa Dolby Pro Logic II Movie- tai Dolby Digital 5.1 -järjestelmän erilliseksi 7.1-kanavaiseksi elokuvajärjestelmäksi. Suorittaa Dolby Pro Logic IIz -dekoodauksen. Tämä asetus mahdollistaa 5.1-kanavaisen järjestelmän laajentamisen 7.1-kanavaiseksi. Pystykomponentti lisää läsnäolon tuntua ja syvyyttä. PLIIz Height tuottaa saman äänikentän, joka on kuvattu kohdassa sivu 73. Voit säätää PLIIz Height -asetuksen vahvistustasoa. Lisätietoja on kohdassa Surround -asetukset (sivu 112). Suorittaa DTS Neo:6 Cinema -dekoodauksen. 2-kanavaisessa formaatissa äänitetty lähde dekoodataan 7-kanavaiseksi. Surround-äänen kuunteleminen MOVIE-surround-tehosteiden poistaminen käytöstä Paina 2CH/A.DIRECT tai A.F.D. jatkuu 75 FI

76 Huomautuksia Elokuvien äänikentät eivät toimi seuraavissa tapauksissa. Monikanavainen tuloasetus on valittuna. Vastaanotettu signaali on Dolby TrueHD-, DTS- HD- tai lineaarinen PCM -signaali, jonka näytteenottotaajuus on vähintään 88,2 khz. PLII Movie, PLIIx Movie, PLIIz Height ja Neo:6 Cinema eivät toimi, kun kaiutinasettelu on 2/0 tai 2/0.1. Jos äänikenttä valitaan DTS 96/24 -signaalin vastaanottamisen aikana, signaali toistetaan ainoastaan 48 khz:n taajuudella. PLIIx Movie ja PLIIz Height eivät näy valitun kaiutinasettelun mukaan. PLIIx Movie on käytettävissä vain, jos kaiutinasettelussa ei ole surroundtakakaiuttimia. PLIIz Height on käytettävissä vain, jos kaiutinasettelussa ei ole etuyläkaiuttimia. Osasta kaiuttimista ei ehkä kuulu ääntä valitun äänikentän perusteella. Mahdolliset meluäänet saattavat vaihdella valitun äänikentän mukaan. 76 FI

77 Vastaanottimen tukemat digitaaliset audioformaatit Digitaaliset audioformaatit, joita tällä vastaanottimella voi dekoodata, riippuvat kytkettyjen laitteiden digitaalisista audiotuloliitännöistä. Tämä vastaanotin tukee seuraavia audioformaatteja. Dolby Digital Audioformaatti Kanavien enimmäismäärä Toistavan laitteen ja vastaanottimen välinen liitäntä COAXIAL/OPTICAL HDMI 5.1 kanavaa a a Dolby Digital EX 6.1 kanavaa a a Dolby Digital Plus a) 7.1 kanavaa a Dolby TrueHD a) 7.1 kanavaa a DTS 5.1 kanavaa a a DTS-ES 6.1 kanavaa a a Surround-äänen kuunteleminen DTS 96/ kanavaa a a DTS-HD High Resolution Audio a) 7.1 kanavaa a DTS-HD Master Audio a) b) 7.1 kanavaa a Monikanavainen lineaarinen PCM a) 7.1 kanavaa a a) Audiosignaali lähetetään toisessa formaatissa, jos toistava laite ei ole formaatin kanssa yhteensopiva. Lisätietoja on toistavan laitteen käyttöohjeissa. b) Signaalit, joiden näytteenottotaajuus on vähintään 176,4 khz, toistetaan aina joko 96 khz:n tai 88,2 khz:n taajuudella. 77 FI

78 Verkko-ominaisuuksien käyttäminen Tietoja vastaanottimen verkkotoiminnoista Voit nauttia sellaiseen DLNAyhteensopivaan laitteeseen (DLNA CERTIFIED Products) tallennetusta sisällöstä (musiikki, valokuvat ja videot), jossa on valtuutettu DLNA-logo (sivu 79). Kotiverkossa voit käyttää vastaanotinta UPnP-mediahahmontinta vastaavana laitteena. Internet-yhteyden avulla voit kuunnella Rhapsody- ja SHOUTcast-lähetyksiä (sivu 83, 86) ja päivittää vastaanottimen ohjelmiston. Rhapsody on käytettävissä vain Yhdysvalloissa. Voit muuttaa vastaanottimen asetuksia kotiverkon tietokoneella (sivu 87). Tietoja DLNA:sta DLNA (Digital Living Network Alliance) on standardijärjestö, johon kuuluu erilaisten sisältöä (musiikkia, valokuvia ja videoita) siirtävien laitteiden valmistajia, kuten tietokone-, AV-laite- ja mobiililaitevalmistajia. DLNA määrittää standardit ja julkaisee valtuutetun logon, jonka voi lisätä DLNA-standardeja tukeviin laitteisiin. 78 FI

79 Palvelimeen tallennetun sisällön käyttäminen Palvelin on laite, joka toimittaa sisältöä (musiikkia, valokuvia ja videoita) kotiverkon DLNA-laitteeseen. Voit toistaa vastaanottimella palvelimeen tallennettuja musiikkitiedostoja, valokuvia ja videoita. Tietokone STR-DA3600ES V/v/B/b, OPTIONS MENU 1 Valitse valikosta Music, Photo tai Video ja paina sitten tai b. 2 Valitse Server ja paina sitten. Palvelinluettelo näkyy televisioruudussa. 3 Valitse toistettavan sisällön sisältävä palvelin. Sisältöluettelo näkyy televisioruudussa. 4 Valitse sisältöluettelosta toistettava sisältö. Toistonäyttö näkyy televisioruudulla, ja valitsemasi sisältö toistetaan. Palvelimen etsiminen Voit etsiä palvelimia, jos palvelinluettelo ei tule televisioruutuun. 1 Valitse valikosta Music, Photo tai Video ja paina sitten tai b. 2 Valitse Server ja paina sitten. 3 Paina OPTIONS. 4 Valitse Server Search ja paina sitten. Vahvistusviesti näkyy televisioruudussa. 5 Valitse Yes ja paina sitten. Palvelinluettelo näkyy televisioruudussa. Suosikkisisällön rekisteröiminen Voit rekisteröidä Music -, Photo - tai Video -kansiosta toistettavaa sisältöä suosikkisisällöksi My Library -kirjastoon. 1 Paina OPTIONS sisällön toistamisen aikana. 2 Valitse Add track (picture, movie) to My Library ja paina sitten. Verkko-ominaisuuksien käyttäminen jatkuu 79 FI

80 3 Valitse luettelosta numero, jolle haluat rekisteröidä sisällön, ja paina sitten. Valitsemasi sisältö rekisteröidään My Library -kirjastoon. My Library -kirjastoon rekisteröidyn sisällön toistaminen 1 Valitse valikosta Music, Photo tai Video ja paina sitten tai b. 2 Valitse My Library ja paina sitten. 3 Valitse sisältöluettelosta toistettava sisältö. Toistonäyttö näkyy televisioruudulla, ja valitsemasi sisältö toistetaan. Huomautus Et voi rekisteröidä My Library -kirjastosta toistettavaa sisältöä My Library -kirjastoon. Sisällön toistaminen monitoimisen kaukosäätimen avulla Voit nauttia palvelimeen tallennetusta sisällöstä seuraavilla monitoimisen kaukosäätimen painikkeilla. Voit käyttää vastaanotinta kaukosäätimellä painamalla AMP. Sisällön tyyppi Music Photo Video Kaukosäätimen N z z z painike x z z z X z z** z > z z**. z z** M z* z* m z* z* * Tämän painikkeen toimiminen määräytyy kytketyn palvelimen ja sisällön tyypin mukaan. ** Tämä painike on käytettävissä, kun valokuvia toistetaan kuvaesitysmuodossa tai My Library -kirjastosta. Toistotilan valitseminen Voit valita musiikkikategorian toistotilan. 1 Paina OPTIONS, kun musiikkivalinnat näkyvät luettelossa* tai kun kuuntelet musiikkia. *OPTIONS-toiminto ei ehkä toimi sisällön tyypin takia. 2 Valitse Repeat tai Shuffle ja paina sitten. 3 Valitse jokin seuraavista tiloista ja paina sitten. x Repeat Toistaa yhtä raitaa tai kaikkia raitoja toistuvasti. Off Poistaa toistuvan toiston käytöstä. One Toistaa yhtä raitaa toistuvasti. All Toistaa kaikkia raitoja toistuvasti. x Shuffle Toistaa kaikki raidat satunnaisessa järjestyksessä. Off Poistaa satunnaistoistotilan käytöstä. On Ottaa satunnaistoistotilan käyttöön. 80 FI

81 Valokuvien toistaminen taustamusiikin kanssa (BGM) Voit katsella valokuvia ja kuunnella samalla taustamusiikkina My Library -kirjastoon rekisteröityä musiikkia. 1 Aloita valokuvatoisto Server - (sivu 79) tai My Library -lähteestä (sivu 80). Jos valitset Server -lähteen valokuvan, voit valintasi mukaan katsella joko yksittäistä valokuvaa tai valitun palvelimen sisältämistä valokuvista koostuvaa kuvaesitystä. Jos valitset valokuvan My Library -lähteestä, My Library -kirjaston valokuvat toistetaan järjestyksessä kuvaesitystilassa. 2 Paina OPTIONS. 3 Valitse BGM ja paina sitten. 4 Valitse jokin seuraavista tiloista ja paina sitten. Off Lopettaa taustamusiikin toiston. On Toistaa kaikkia My Library -raitoja toistuvasti. On (Shuffle) Toistaa kaikki My Library -raidat satunnaisessa järjestyksessä. Verkko-ominaisuuksien käyttäminen 81 FI

82 Ohjaimen käyttäminen Voit tehdä seuraavia toimia laitteella, jossa kotiverkon ohjaustoiminto. Palvelimeen tallennetun sisällön toistaminen vastaanottimella Vastaanottimen käyttäminen Windows 7 -tietokoneella ja Windows Media Player 12 -sovelluksella Huomautus Ennen kuin käytät vastaanotinta ohjaimen avulla, käytettävä ohjain on määritettävä vastaanottimen mukaiseksi. Valitse External Control -asetukseksi ON ja määritä sitten Controllers -asetus Controllersasetusvalikosta. Lisätietoja ohjainten asetuksista on kohdassa Controllers (sivu 121). Palvelimeen tallennetun sisällön käyttäminen Voit käyttää palvelimen sisältöä (musiikkia, valokuvia ja videoita) tai tarkistaa sen tilan ohjaimen avulla. Ohjaimella voi käyttää vain vastaanottimen päävyöhykettä. Seuraavat toiminnot ovat tuettuja. sisällön toistaminen, pysäytys, keskeytys, pikakelaus eteen- ja taaksepäin seuraavaan/edelliseen sisältökohteeseen siirtyminen toistettavan sisällön toistetun ajan tarkistaminen. Huomautuksia Kaikkia toimintoja ei voi ehkä tehdä ohjaimena käytetyn laitteen rajoitusten takia. Lisätietoja on kunkin laitteen käyttöohjeissa. Jos käytät vastaanotinta sekä sen mukana toimitetulla kaukosäätimellä että ohjaimella, vastaanotin ei ehkä toimi oikein. Tietokone (palvelin, ohjain) STR-DA3600ES 1 Valitse palvelimena käytettävä laite kotiverkon ohjaimen avulla. 2 Valitse toistettava sisältö kotiverkon ohjaimen avulla. 3 Valitse sisällön toistamisessa käytettävä vastaanotin kotiverkon ohjaimen avulla. Lisätietoja on käytettävän laitteen käyttöohjeissa. 82 FI

83 Rhapsody-palvelun kuunteleminen Voit käyttää Rhapsody Digital Music Service -musiikkipalvelua kytkemällä vastaanottimen Internetiin. Rhapsody on saatavilla vain Yhdysvalloissa. Rhapsody Digital Music Service Toista kaikkea haluamaasi musiikkia Rhapsody -palvelulla Tuhansia artisteja. Miljoonia kappaleita. Rhapsody on tunnustusta saanut digitaalinen musiikkipalvelu, jonka kautta saat rajoittamattomat käyttöoikeudet massiiviseen, miljoonia kappaleita ja tuhansia artisteja sisältävään musiikkikokoelmaan. Saat myös erityistä sisältöä, mukautettuja suosituksia, Rhapsody Radio -kuuntelua ilman DJ:tä tai mainoksia ja paljon muuta. Lisätietoja on seuraavassa osoitteessa: V/v/B/b, OPTIONS 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Network ja paina sitten tai b. 3 Valitse Rhapsody Account ja paina sitten. Tilitietojen syötön vahvistusnäyttö näkyy televisioruudussa. 4 Valitse Yes ja paina sitten. Tilitietojen syötön näyttö näkyy televisioruudussa. 5 Valitse Username-ruutu ja paina sitten. Näppäimistö tulee näkyviin televisioruutuun. 6 Syötä käyttäjänimi valitsemalla merkki kerrallaan painamalla V/ v/b/b ja. 7 Valitse Finish ja paina sitten. 8 Valitse Password-ruutu ja paina sitten. 9 Syötä salasana valitsemalla merkki kerrallaan painamalla V/ v/b/b ja. 10Valitse Finish ja paina sitten. Verkko-ominaisuuksien käyttäminen Tilin määrittäminen MENU Ennen Rhapsody Digital Music Service - palvelun käyttöä on rekisteröitävä tili tietokoneella. Lisätietoja on sivustossa sonystr. Kirjaudu sisään tilille vastaanottimessa. 11Valitse Finish ja paina sitten. Huomautus Toista prosessi uudelleen vaiheesta 6, jos sisäänkirjautuminen epäonnistuu. Tilitietojen tarkistaminen 1 Valitse valikosta Settings ja paina sitten tai b. jatkuu 83 FI

84 2 Valitse Network ja paina sitten tai b. 3 Valitse Rhapsody Account ja paina sitten. 4 Valitse Account Information painamalla OPTIONS ja paina sitten. Tilityyppi ja asiakastukitunnus tulevat näkyviin televisioruudulle. Tilin poistaminen 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Network ja paina sitten tai b. 3 Valitse Rhapsody Account ja paina sitten. 4 Valitse Remove Account painamalla OPTIONS ja paina sitten. 5 Valitse Yes ja paina sitten. Käyttäjänimi ja salasana poistetaan. Aseman valitseminen Rhapsodyasemaluettelosta Voit valita aseman, jota haluat kuunnella, käyttämällä Rhapsody-asemaluetteloa. 1 Valitse valikosta Rhapsody ja paina sitten tai b. 2 Valitse Rhapsody Radio ja paina sitten tai b. 3 Valitse asema, jota haluat kuunnella, ja paina sitten. Vastaanottonäyttö näkyy televisioruudulla, ja valitsemasi aseman ääntä vastaanotetaan. Huomautus Voit kuunnella vain yhtä asemaa, kun kuuntelet päävyöhykkeellä, vyöhykkeellä 2 ja vyöhykkeellä 3 samanaikaisesti. Viimeksi valittu asema asetetaan ensisijaiseksi, vaikka toinen asema olisi valittuna jollakin muulla vyöhykkeellä. Raidan valitseminen Music Guiden avulla Music Guide näyttää erilaisia musiikkivalintoja, joihin sisältyy hittejä ja suosituimpia artisteja sekä suosituksia. Valitse genrejä, listoja ja uusia julkaisua mistä tahansa Music Guide -sivuilta, jos haluat selata lisää. 1 Valitse valikosta Rhapsody ja paina sitten. 2 Valitse Rhapsody Music Guide ja paina sitten. 3 Valitse Genres, Charts, New Releases tai Rhapsody Recommends ja paina sitten tai b. 4 Valitse luettelosta raita, jota haluat kuunnella, ja paina sitten. Toistonäyttö näkyy televisioruudulla, ja valitsemasi raita toistetaan. Huomautus Voit kuunnella vain yhtä raitaa, kun kuuntelet päävyöhykkeellä, vyöhykkeellä 2 ja vyöhykkeellä 3 samanaikaisesti. Viimeksi valittu raita asetetaan ensisijaiseksi, vaikka toinen raita olisi valittuna jollakin muulla vyöhykkeellä. 84 FI

85 Kuunneltavan raidan, albumin tai artistin etsiminen Suosikkiraidan, -albumin tai - kanavan tallentaminen Voit etsiä kuunneltavan raidan, albumin tai artistin hakutoiminnolla. 1 Valitse valikosta Rhapsody ja paina sitten tai b. 2 Valitse Search ja paina sitten tai b. 3 Valitse haettavaksi kohteeksi Artists, Albums tai Tracks ja paina sitten. Näppäimistö tulee näkyviin televisioruutuun. 4 Syötä etsittävä nimi valitsemalla merkki kerrallaan painamalla V/v/B/b ja. 5 Valitse Finish ja paina sitten. Odota, kunnes hakutulos tulee näkyviin. 6 Valitse hakutulokset painamalla b. 7 Valitse hakutuloksista raita, jota haluat kuunnella, ja paina sitten. Toistonäyttö näkyy televisioruudulla, ja valitsemasi raita toistetaan. Huomautus Voit kuunnella vain yhtä raitaa, kun kuuntelet päävyöhykkeellä, vyöhykkeellä 2 ja vyöhykkeellä 3 samanaikaisesti. Viimeksi valittu raita asetetaan ensisijaiseksi, vaikka toinen raita olisi valittuna jollakin muulla vyöhykkeellä. Voit tallentaa suosikkiraitasi, -albumisi tai - kanavasi My Library -kirjastoon raitaa toistettaessa tai signaalin vastaanoton aikana. Voit valita My Library -kirjastoon tallennetun raidan, albumin tai kanavan vaihtoehdoista My Artists, My Albums, My Genres, My Tracks, My Playlists tai My Stations. 1 Paina OPTIONS, kun raitaa toistetaan tai kun olet valitsemassa asemaa. 2 Valitse Add track to My Library, Add album to My Library tai Add station to My Library ja paina sitten. Valitsemasi raita, albumi tai asema tallennetaan My Library -kirjastoon. My Library -kirjastoon rekisteröidyn raidan, albumin tai aseman poistaminen Voit poistaa My Library -kirjastoon rekisteröidyn raidan, albumin tai kanavan. 1 Paina OPTIONS, kun raitaa toistetaan tai kun olet valitsemassa asemaa. 2 Valitse Delete album from My Library, Delete track from My Library tai Delete station from My Library ja paina sitten. Poiston vahvistusnäyttö näkyy ruudussa. 3 Valitse Yes ja paina sitten. Poisto on valmis. Verkko-ominaisuuksien käyttäminen jatkuu 85 FI

86 My Library -kirjastoon rekisteröidyn raidan, soittolistan tai aseman valitseminen Voit valita My Library -kirjastoon rekisteröidyn raidan, soittolistan tai kanavan. 1 Valitse valikosta Rhapsody ja paina sitten tai b. 2 Valitse My Library ja paina sitten. 3 Valitse My Library -luettelosta raita, jota haluat kuunnella, ja paina sitten. SHOUTcast-asemien kuunteleminen SHOUTcast on digitaalinen audiovirtaustekniikkaan perustuva radiopalvelu. SHOUTcast on Internet-radioasemia sisältävä hakemisto, jonka avulla käyttäjät voivat kuunnella tuhansia maksuttomia onlineradioasemia ympäri maailmaa. Lisätietoja on sivustossa My Library -luettelo My Artists > Artist(s)* > Albums(s)* > Track(s)* My Albums > Album(s)* > Track(s)* My Genres > Genre(s)* > Artist(s)* > Album(s)* > My Tracks > Track(s)* My Playlists > Playlist(s)* > Track(s)* My Stations > Station(s)* RETURN/ EXIT O V/v/B/b, OPTIONS MENU *Näytössä näytettävien luetteloiden määrä määräytyy käytetyn Rhapsody Digital Music Service -tilan perusteella. Toistonäyttö näkyy televisioruudulla, ja valitsemasi raita toistetaan. SHOUTcast-aseman valitseminen 1 Valitse valikosta SHOUTcast ja paina sitten tai b. 2 Valitse Preset List, 0-9, tai A Z ja paina sitten. 3 Valitse genre, jota haluat kuunnella, ja paina sitten. 4 Valitse asema, jota haluat kuunnella, ja paina sitten. Vastaanottonäyttö näkyy televisioruudulla, ja valitsemasi aseman ääntä vastaanotetaan. 86 FI

87 Huomautuksia Jos asemia on paljon, tässä vastaanottimessa voi näyttää enintään 100 asemaa (järjestyksessä). Jos ääni tulee muodossa, jota tämä vastaanotin ei tue, asema ei näy luettelossa. Voit kuunnella vain yhtä asemaa, kun kuuntelet päävyöhykkeellä, vyöhykkeellä 2 ja vyöhykkeellä 3 samanaikaisesti. Viimeksi valittu asema asetetaan ensisijaiseksi, vaikka toinen asema olisi valittuna jollakin muulla vyöhykkeellä. 2 Valitse Preset List ja paina sitten tai b. 3 Valitse sen tallennetun aseman numero, jota haluat kuunnella, ja paina sitten. Vastaanottonäyttö näkyy televisioruudulla, ja valitsemasi aseman ääntä vastaanotetaan. Suosikkiasemien tallentaminen Voit tallentaa SHOUTcast-suosikkiasemat vastaanottimeen. 1 Paina OPTIONS radioasemaa kuunnellessasi. 2 Valitse Add to Preset List painamalla. Tallennettujen asemien tallennuspaikkaluettelo näkyy televisioruudussa. 3 Valitse tallennettava tallennusnumero ja paina sitten. Huomautus Jos valitset luettelosta paikan, johon on jo tallennettu asema, aiemmin tallennettu asema korvataan. Palaaminen edelliseen näkymään Paina RETURN/EXIT O. Setup Manager -sovellusohjelmiston ominaisuudet Voit tarkistaa vastaanottimen asetukset ja säätää kyseisiä asetuksia tietokoneella sekä vastaanottimella sen jälkeen, kun olet asentanut Setup Manager - sovellusohjelmiston, joka tulee vastaanottimen mukana toimitetulla CD- ROM-levyllä. Seuraavia asetuksia ei voi määrittää tietokoneella ja Setup Manager - sovellusohjelmistolla. Auto Calibration Speaker Test Tone Multi Zone Zone Power ON/OFF Zone Input Change Zone Volume Adjust Järjestelmävaatimukset Verkko-ominaisuuksien käyttäminen Tallennettujen asemien valitseminen Voit valita suosikkiasemat rekisteröidyjen asemien joukosta. 1 Valitse valikosta SHOUTcast ja paina sitten tai b. Käyttöjärjestelmä Windows 7 Starter / Home Premium / Professional / Ultimate (32-/64-bittinen) Windows Vista Home Basic / Home Premium / Business / Ultimate (SP2, 32-/ 64-bittinen) Windows XP Home Edition / Professional (SP3, 32-bittinen) jatkuu 87 FI

88 Tietokone Keskusyksikkö: Celeron, Pentium III tai parempi Kellonopeus: 1 GHz tai parempi RAM-muisti: 512 Mt tai enemmän Kiintolevyasema: 20 Mt tai enemmän vapaata tilaa (jos.net Framework 2.0 ei ole asennettuna, tarvitaan vähintään 280 Mt vapaata levytilaa) Näyttö: , High Color (65536 väriä) Verkko: 100Base-TX tai parempi Setup Manager - sovellusohjelmiston asentaminen tietokoneeseen 1 Kytke tietokoneen virta päälle ja kirjaudu sisään järjestelmänvalvojana. 2 Aseta laitteen mukana toimitettu CD-ROM-levy tietokoneen CD-ROM-asemaan. Asennusohjelma käynnistyy automaattisesti ja ohjelmiston asennusnäyttö tulee näkyviin. Jos asennusohjelmisto ei käynnisty automaattisesti, kaksoisnapsauta levyllä olevaa SetupLauncher.exe -tiedostoa. CD-ROM (Setup Managersovellusohjelmisto) (mukana) 3 Asenna Setup Manager - sovellusohjelmisto näkyviin tulevien ohjeiden mukaisesti. Vastaanottimen laiteohjelmiston Setup Manager -sovelluksen avulla Voit päivittää vastaanottimen ohjelmiston Setup Manager sovellusohjelmistolla, joka toimitetaan vastaanottimen mukana tulevalla CD-ROM-levyllä. Lisätietoja Setup Manager -ohjelmiston toiminnasta on Setup Manager -ohjelmiston ohjeessa. Ennen kuin päivität vastaanottimen ohjelmiston, muuta UPDATE(PC) - asetuksen arvo DENY arvoksi PERMIT vastaanottimen näyttöikkunassa, jotta vastaanottimen ohjelmisto voidaan päivittää tietokoneella (sivu 131). 1 Lataa tukisivustosta päivitysohjelma tietokoneeseen, johon Setup Manager on asennettu. 2 Valitse tietokoneen näytössä olevasta Setup Manager - ikkunasta System, sitten Browse... ja määritä päivitysohjelman polku. Valitse lopuksi Start Update. Etupaneelin MULTI CHANNEL DECODING -valo vilkkuu päivityksen aikana. Kun päivitys on valmis, vastaanotin käynnistetään uudelleen automaattisesti. Huomautuksia Älä katkaise vastaanottimen virtaa äläkä irrota verkkokaapelia ohjelmistopäivityksen aikana. Tämä voi aiheuttaa vian. Ohjelmiston päivittäminen saattaa kestää 50 minuuttia. Ohjeen lukeminen Jos haluat lukea Setup Manager -sovellusohjelmiston ohjeen, valitse [Käynnistä] [Kaikki ohjelmat] [Setup Manager] [Help for Setup Manager] tässä järjestyksessä. 88 FI

89 Monivyöhykeominaisuuksien käyttäminen Monivyöhyketoiminnon edut Voit nauttia kuvista ja äänestä vastaanottimen liitetyllä laitteella myös muilla vyöhykkeillä kuin päävyöhykkeellä. Voit esimerkiksi katsella DVD-levyä päävyöhykkeellä ja kuunnella CD-levyä vyöhykkeellä 2 tai vyöhykkeellä 3. Jos käytössä on IR-toistin (lisävaruste), voit ohjata sekä päävyöhykkeen laitetta että vyöhykkeen 2 tai 3 Sony-vastaanotinta vyöhykkeeltä 2 tai 3. Käytä monitoimista kaukosäädintä vyöhykkeellä 2 tai 3. Et voi käyttää peruskaukosäädintä millään muulla vyöhykkeellä (vyöhykkeellä 2 tai 3) kuin päävyöhykkeellä. Vastaanottimen ohjaaminen vyöhykkeeltä 2 tai 3 Voit ohjata vastaanotinta voi osoittamatta kaukosäätimellä vastaanotinta kohti, jos kytket IR-toistimen (lisävaruste) IR REMOTE -liitäntään. Käytä IR-toistinta, kun sijoitat vastaanottimen paikkaan, johon kaukosäätimen signaalit eivät ulotu. Monivyöhykekytkentöjen tekeminen 1: Vyöhykkeen 2 liitännät 1 Ääni toistetaan vyöhykkeen 2 kaiuttimista vastaanottimen SURROUND BACK/FRONT HIGH/ZONE 2 -liitäntöjen kautta. Päävyöhyke Vyöhyke 2 IR REMOTE IN ZONE 2 VIDEO OUT* STR-DA3600ES B TV näyttö A B Monivyöhykeominaisuuksien käyttäminen SURROUND BACK/ FRONT HIGH/ZONE 2 Monitoiminen kaukosäädin jatkuu 89 FI

90 2 Ääni toistetaan vyöhykkeen 2 kaiuttimista vastaanottimen ja toisen vahvistimen kautta. Päävyöhyke Vyöhyke 2 STR-DA3600ES B TV näyttö B IR REMOTE IN C A ZONE 2 VIDEO OUT* ZONE 2 AUDIO OUT Monitoiminen kaukosäädin A IR-toistin (lisävaruste) B Kaiuttimet C Sony-vahvistin tai -vastaanotin * Voit myös tehdä kytkennän ZONE 2 COMPONENT VIDEO OUT -liitäntään. ZONE 2 VIDEO OUT- ja ZONE 2 COMPONENT VIDEO OUT -liitäntöjen videosignaaleja ei kuitenkaan muunneta videomuuntimen avulla. Kytke tulo- ja lähtöliitännät samanlaisilla johdoilla. 2: Vyöhykkeen 3 liitännät Päävyöhyke Vyöhyke 3 STR-DA3600ES B B IR REMOTE IN C A ZONE 3 AUDIO OUT Monitoiminen kaukosäädin A IR-toistin (lisävaruste) B Kaiuttimet C Sony-vahvistin tai -vastaanotin 90 FI

91 Vyöhykkeen 2 kaiuttimien määrittäminen Kun vyöhykkeen 2 kaiuttimet on liitetty vastaanottimen SURROUND BACK/FRONT HIGH/ZONE 2-liittimiin (sivu 89), määritä asetukset siten, että vyöhykkeestä 2 valittu ääni toistetaan SURROUND BACK/FRONT HIGH/ZONE 2-liittimiin kytketyistä kaiuttimista. AMP 5 Valitse Speaker Pattern ja valitse sitten kaiutinasettelu, jossa ei ole surroundtakakaiuttimia eikä etuyläkaiuttimia. 6 Paina RETURN/EXIT O. 7 Valitse Sur Back Assign ja paina sitten. 8 Valitse ZONE2 ja paina sitten. Huomautus Jos kaiutinasettelussa on surround-takakaiuttimet tai etuyläkaiuttimet, et voi määrittää vyöhykkeen 2 asetuksia. Valikon sulkeminen Paina MENU. RETURN/ EXIT O V/v/b, MENU 1 Paina AMP. Vastaanotinta voidaan käyttää kaukosäätimen avulla. 2 Paina MENU. Valikko näkyy televisioruudussa. 3 Valitse valikosta Settings ja paina sitten tai b. 4 Valitse Speaker ja paina sitten tai b. Määritä vyöhykkeen 2 äänenvoimakkuuden ohjausasetus Voit määrittää ZONE 2 AUDIO OUT -liitäntöjen äänenvoimakkuuden ohjauksen muuttuvaksi (variable) tai kiinteäksi (fixed). 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Multi Zone ja paina sitten tai b. 3 Valitse Zone2 Line Out Level ja paina sitten. 4 Valitse haluamasi parametri ja paina sitten. Monivyöhykeominaisuuksien käyttäminen jatkuu 91 FI

92 Parametri VARIABLE FIXED Selitys Äänenvoimakkuuden ohjauksen alkuarvoksi asetetaan 40 db. Tämä on suositusasetus käytettäessä virranvahvistinta. Äänenvoimakkuuden ohjauksen kiinteäksi arvoksi asetetaan ±0 db. Tämä on suositusasetus käytettäessä laitetta, jossa on käytössä muuttuva äänenvoimakkuuden ohjaustoiminto. Vihje Kun määrität täksi asetukseksi VARIABLE, ZONE 2 AUDIO OUT- ja ZONE 2 SPEAKERS -liittimien äänenvoimakkuudet voidaan muuttaa yhteisesti. 2 Paina ZONE. AMP-painike sammuu, ZONE-painike vilkkuu ja SHIFT-painike syttyy. 3 Paina SHIFT-painiketta ja paina sitten ZONE-painikkeen vilkkuessa numeropainiketta 2, jos haluat ottaa käyttöön vyöhykkeen 2, tai painiketta 3, jos haluat ottaa käyttöön vyöhykkeen 3. ZONE -painikkeen merkkivalo syttyy. 4 Paina ENTER. ZONE-painike vilkkuu kahdesti ja kaukosäädin siirtyy vyöhykkeen 2 tai 3 tilaan. Kaukosäätimen vyöhykeasetuksen vaihtaminen Kaukosäädin on oletusarvon mukaan määritetty käytettäväksi vyöhykkeellä 2. Jos haluat käyttää sitä vyöhykkeellä 3, vaihda säätimen vyöhykeasetusta. RM SET UP?/1 AMP Vastaanottimen käyttäminen toisesta vyöhykkeestä (VYÖHYKKEEN 2 JA 3 toiminnot) Seuraavat toiminnot on kuvattu olettaen, että IR-toistin on kytketty ja vastaanotinta käytetään vyöhykkeellä 2 tai 3. Jos IR-toistinta ei ole liitetty, käytä tätä vastaanotinta päävyöhykkeellä. SHIFT ZONE 2, 3 ENTER 1 Paina samanaikaisesti?/1 ja RM SET UP. AMP- ja ZONE-painikkeet vilkkuvat. 92 FI

93 ZONE SHIFT Tulopainikkeet SOURCE MASTER VOL?/1 1 Kytke päävastaanottimeen (tähän vastaanottimeen) ja vyöhykkeen 2 tai 3 vahvistimeen virta. 2 Paina ZONE. Kaukosäädin siirtyy vyöhykkeelle 2 tai 3. Vaihda kaukosäätimen vyöhykeasetukseksi vyöhyke 2 tai 3 etukäteen (sivu 92). 3 Paina?/1. Vyöhyketoiminto otetaan käyttöön. 4 Valitse toistettava tulosignaali painamalla jotakin kaukosäätimen tulopainikkeista. Vyöhykkeelle 2 lähetetään analogiset video- ja audiosignaalit. Vyöhykkeelle 3 välitetään vain analoginen audiosignaali. Jos valitset SOURCE, päävyöhykkeen nykyisen tulon signaalit lähetetään. 5 Säädä äänenvoimakkuus sopivaksi. Kuvan 1-1 (sivu 89) tapauksessa voit säätää äänenvoimakkuutta kaukosäätimen painikkeiden MASTER VOL +/ avulla. Kuvan 1-2 (sivu 90) tai 2 (sivu 90) mukaisessa tilanteessa säädä äänenvoimakkuutta vyöhykkeen 2 tai 3 vastaanottimen avulla. Jos asetat Zone2 Line Out Level -asetukseksi VARIABLE, voit säätää äänenvoimakkuutta myös kaukosäätimen painikkeella MASTER VOL +/ (sivu 91). Vyöhykkeen 2 tai 3 käytön lopettaminen Paina ensin ZONE ja sitten?/1. Vihjeitä Vaikka tämä vastaanotin on valmiustilassa (voit siirtyä valmiustilaan painamalla kaukosäätimen painiketta?/1), vyöhykkeen 2 tai 3 vastaanottimen virta on edelleen kytkettynä. Jos haluat katkaista virran kaikista vastaanottimista, paina monitoimisen kaukosäätimen?/1- ja AV?/1- painikkeita samaan aikaan (SYSTEM STANDBY). Vain analogisiin tuloliittimiin liitettyjen laitteiden signaali lähetetään ZONE 2 OUT/ZONE 3 OUT -liitäntöihin. Pelkästään digitaalisiin tuloliittimiin liitetyistä laitteista ei lähetetä mitään signaalia. Kun SOURCE on valittu, MULTI CHANNEL INPUT -liitäntöihin ohjattuja signaaleja ei lähetetä ZONE 2 OUT- tai ZONE 3 OUT-liitännöistä, vaikka monikanavainen tulo olisi valittu. Televisiotulon, phono-tulon tai monikanavaisen tulon voi valita vain päävyöhykkeellä. Monivyöhykeominaisuuksien käyttäminen jatkuu 93 FI

94 Server, DMPORT, Rhapsody, SHOUTcast, FM, AM tai SIRIUS eivät ole valittavissa vyöhykkeellä 3. Voit valita päävyöhykkeellä ja vyöhykkeellä 2 joko FM tai AM. Viimeksi valittu vaihtoehto asetetaan ensisijaiseksi, vaikka toinen vaihtoehto olisi valittuna jollakin muulla vyöhykkeellä. Voit valita päävyöhykkeellä ja vyöhykkeellä 2 Server, Rhapsody tai SHOUTcast. Viimeksi valittu vaihtoehto asetetaan ensisijaiseksi, vaikka toinen vaihtoehto olisi valittuna toisella vyöhykkeellä. Voit valita SIRIUS -palvelusta vain yhden kanavan, kun kuuntelet samanaikaisesti päävyöhykkeellä ja vyöhykkeellä 2. Viimeksi valittu kanava asetetaan ensisijaiseksi, vaikka toinen kanava olisi valittuna toisella vyöhykkeellä. 94 FI

95 Muiden ominaisuuksien käyttäminen BRAVIA Sync -ominaisuuksien käyttäminen Tietoa BRAVIA Sync -ominaisuuksista BRAVIA Sync on yhteensopiva HDMI- Ohjaus -toimintoa tukevien Sonyn televisioiden, Blu-ray Disc-/DVD-soittimien, AV-vahvistimien ja muiden vastaavien laitteiden kanssa. Kun yhdistät BRAVIA Sync -toimintoa tukevat Sony-laitteet HDMI-kaapelilla (lisävaruste), laitteiden käyttö helpottuu seuraavalla tavalla: Toisto yhdellä painalluksella (sivu 96) Järjestelmän äänenhallinta (sivu 96) Järjestelmän virrankatkaisu (sivu 97) Teatteritilan synkronointi (sivu 97) HDMI-Ohjaus on yhdistetyn hallinnon toiminto, jota käytetään HDMI (High- Definition Multimedia Interface) -liitäntöjä hyödyntävissä HDMI CEC (Consumer Electronics Control) -laitteissa. HDMI-Ohjaus -toiminto ei toimi seuraavissa tapauksissa: Vastaanottimeen kytketään laite, joka ei tue Sonyn HDMI-Ohjaus -toimintoa. Laitteet kytketään vastaanottimeen jollakin muulla tavalla kuin HDMI-liitännän avulla. Suosittelemme vastaanottimen liittämistä tuotteisiin, joissa on BRAVIA Sync-tuki. Huomautus HDMI-Ohjaus -toiminto ei ehkä toimi kaikissa kytketyissä laitteissa. Lisätietoja on laitteen käyttöohjeessa. BRAVIA Sync-toiminnon käytön valmisteleminen Jos haluat käyttää BRAVIA Sync -toimintoa, ota HDMI-Ohjaus -toiminto käyttöön sekä vastaanottimessa että kytketyssä laitteessa. Ota vastaanottimen ja kytketyn laitteen HDMI-Ohjaus -toiminnot käyttöön erikseen. Tee tämä toiminto monitoimisella kaukosäätimellä. Tätä toimintoa ei voi suorittaa helppokäyttöisellä kaukosäätimellä.?/1 AMP HDMI- Tulopainikkeet GUI MODE V/v/b, MENU 1 Paina AMP. Vastaanotinta voidaan käyttää kaukosäätimen avulla. 2 Paina MENU. Valikko näkyy televisioruudussa. 3 Valitse valikosta Settings ja paina sitten tai b. 4 Valitse HDMI ja paina sitten tai b. jatkuu 95 FI Muiden ominaisuuksien käyttäminen

96 5 Valitse Control for HDMI ja paina sitten tai b. 6 Valitse ON ja paina sitten. Vastaanottimen HDMI-Ohjaus -toiminto otetaan käyttöön. 7 Poistu GUI-valikosta painamalla GUI MODE. Jos GUI-valikko tulee näkyviin, toistolaitteiden HDMI-Ohjaus -toiminto ei toimi oikein. 8 Paina jotakin HDMItulopainikkeista, jotta näyttöön tulee niiden toistolaitteiden kuvat, joiden HDMI-Ohjaus -toiminnon haluat määrittää. 9 Ota valitun laitteen HDMI- Ohjaus -toiminto käyttöön. Lisätietoja kytketyn laitteen asetusten määrittämisestä on käyttöohjeissa. 10Määritä HDMI-Ohjaus -toiminnon asetukset ja tuo näyttöön kaikkien käytettävien toistolaitteiden kuvat toistamalla vaiheet 8 ja 9. Huomautuksia Kun irrotat HDMI-kaapelin tai muutat kytkentää, tee edellä kuvatut toimet. Kun määrität komponenttivideotulon HDMItuloon käyttämällä Input Assign -toimintoa, et voi määrittää Control for HDMI -asetukseksi ON. Laitteiden käyttäminen yhdellä kosketuksella (toisto yhdellä painalluksella) Voit käynnistää vastaanottimeen HDMIliitännöillä kytketyt laitteet helposti yhdellä kosketuksella. Näin voit nauttia yhdistettyjen laitteiden tuottamasta äänestä ja kuvasta vaivatta. Kun asetat Pass Through -asetukseksi ON, ääntä ja kuvaa voi toistaa vain televisiosta, kun vastaanotin on valmiustilassa. Toistaminen kytketyllä laitteella. Vastaanotin ja televisio käynnistetään samanaikaisesti, ja ääni ja kuva tuotetaan vastaanottimesta ja televisiosta. Huomautus Sisällön alkua ei ehkä toisteta televisiosta riippuen. Television äänen kuunteleminen vastaanottimeen kytketyistä kaiuttimista (järjestelmän äänenhallinta) Voit helposti kuunnella television ääntä vastaanottimeen kytketyistä kaiuttimista. Television asetuksista riippuen vastaanotin käynnistyy ja siirtyy televisiotoimintoon automaattisesti television katsomisen aikana. Television ääni toistetaan vastaanottimeen kytketyistä kaiuttimista samanaikaisesti kun television äänenvoimakkuutta pienennetään. Voit käyttää järjestelmän äänenhallintatoimintoa seuraavalla tavalla. Television ääni toistetaan vastaanottimeen kytketyistä kaiuttimista, kun käynnistät vastaanottimen tilanteessa, jossa ääntä toistettaessa television kaiuttimista. Voit säätää vastaanottimen äänenvoimakkuutta television äänenvoimakkuutta säätäessäsi. Voit myös käyttää tätä toimintoa television valikon kautta. Lisätietoja on television käyttöohjeissa. Huomautuksia Kun Control for HDMI -asetukseksi on määritetty ON, HDMI-asetusvalikon Audio Out -asetukset määritetään automaattisesti järjestelmän äänenhallinta-asetuksista riippuen. Jos liität laitteen televisioon, jossa ei ole järjestelmän äänenhallintatoimintoa, järjestelmän äänenhallintaa ei voi käyttää. Jos televisio on päällä ennen vastaanottimen käynnistämistä, television ääntä ei kuulu hetken aikaa. 96 FI

97 Vastaanottimen sammuttaminen television kanssa (järjestelmän virrankatkaisu) Kun sammutat television sen kaukosäätimen virtapainikkeella, vastaanotin ja siihen liitetyt laitteet sammutetaan automaattisesti. Voit myös käyttää monitoimista kaukosäädintä television sammuttamiseen. Voit palata edelliseen äänikenttään painamalla THEATER-painiketta uudelleen. Huomautus Äänikenttä ei välttämättä vaihdu televisiosta riippuen. Vihje Äänikentän voi vaihtaa takaisin edelliseen kenttään, kun vaihdat television tulolähdettä. TV AV?/1 HDMI-signaalien lähettäminen, vaikka vastaanotin on valmiustilassa (Pass Through) Paina ensin TV ja sitten AV?/1. Televisio, vastaanotin ja kytketyt laitteet sammutetaan. Huomautuksia Ota television virtalähteen yhteiskäyttötoiminto käyttöön ennen järjestelmän virrankatkaisutoiminnon käyttämistä. Lisätietoja on television käyttöohjeissa. Kytkettyä laitetta ei ehkä voi sammuttaa laitteen tilasta riippuen. Lisätietoja on liitettyjen laitteiden käyttöohjeissa. Elokuvien katsominen optimaalisella äänikentällä (Teatteritila synkronointi) Paina vastaanottimen, television tai Blu-ray Disc -soittimen kaukosäätimen THEATERpainiketta ja osoita samalla kaukosäädintä televisiota kohti. Äänikentäksi vaihtuu HD-D.C.S. Video- ja äänisignaalit voi toistaa HDMI IN - liitännästä HDMI OUT -liitäntään liitettyyn televisioon, vaikka vastaanotin on valmiustilassa. Kun aktivoit tämän toiminnon, tee Pass Through -asetukset alla olevien vaiheiden mukaisesti. V/v/b, MENU 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse HDMI ja paina sitten tai b. 3 Valitse Pass Through ja paina sitten tai b. Muiden ominaisuuksien käyttäminen jatkuu 97 FI

98 4 Valitse haluamasi parametri ja paina sitten tai b. Parametri ON OFF Selitys Kun vastaanotin on valmiustilassa, se lähettää jatkuvasti HDMI-signaaleja vastaanottimen HDMI OUT -liitännästä. Vastaanotin ei lähetä HDMI-signaaleja valmiustilassa. Kytke vastaanottimeen virta, jotta voit nauttia siihen liitetyn laitteen lähdesignaalista televisioruudussa. Tätä asetusta käytettäessä valmiustilan virrankulutus on pienempi kuin ON - asetusta käytettäessä. Huomautus Tämä toiminto ei toimi, jos Control for HDMI -asetus on OFF. Digitaalisen tai analogisen äänen valitseminen Kun kytket laitteita vastaanottimen digitaalisiin ja analogisiin tuloliittimiin, voit valita pysyvästi jommankumman audiotulon tai vaihtaa tuloa sen mukaan, millaista ohjelmaa aiot katsella. Lisäksi Audio Return Channel (ARC) -toiminto voidaan ottaa käyttöön valitsemalla AUTO, kun televisiotulo on valittuna ja televisio tukee Audio Return Channel (ARC) -toimintoa. Tätä toimintoa käytettäessä voit lähettää television äänet vastaanottimeen HDMI OUT -liitäntään kytketyn HDMIkaapelin avulla kytkemättä TV AUDIO IN- tai TV OPTICAL -liitäntöjä. Tätä toimintoa ei voi suorittaa helppokäyttöisellä kaukosäätimellä. SHIFT Tulopainikkeet INPUT MODE 1 Valitse tulolähde syöttöpainikkeiden avulla. 2 Paina SHIFT ja paina sitten INPUT MODE. Valittu audiotulo näkyy näyttöikkunassa. AUTO Digitaalinen audiosignaali on etusijalla, kun sekä digitaalinen että analoginen signaali ovat käytettävissä. Jos digitaalisia audiosignaaleja ei ole, vastaanotin valitsee analogisen audiosignaalin. 98 FI

99 Kun televisiotulo on valittuna, Audio Return Channel (ARC) -signaalit ovat ensisijaiset. Jos televisio ei tue Audio Return Channel (ARC) -toimintoa, digitaaliset ja optiset audiosignaalit valitaan. OPT Tämä tulee näkyviin vain, kun televisiotulo on valittuna. Asetus määrittää TV OPTICAL IN -liitäntään tulevan digitaalisen ja optisen audiosignaalin. ANALOG Määrittää AUDIO IN (L/R) -liitäntöihin tulevan analogisen audiosignaalin. Huomautuksia Tulosta riippuen joitain audion tulotiloja ei voida ottaa käyttöön. Kun joko HDMI-tulo, DIGITAL MEDIA PORT -sovitin, Server, Rhapsody, SHOUTcast tai SIRIUS on valittuna, näytössä näkyy , eikä muita tiloja voi valita. Valitse jokin muu kuin HDMI-tulo, DIGITAL MEDIA PORT -sovitin, Server, Rhapsody, SHOUTcast tai SIRIUS ja valitse sitten audiotulotila. Kun 2ch Analog Direct on käytössä tai monikanavainen tulo on valittu, audiotuloasetus on Analog. Et voi valita muita tiloja. Audio Return Channel (ARC) -toiminto ei toimi seuraavissa tapauksissa: Televisio ei tue Audio Return Channel (ARC) -toimintoa. Control for HDMI -asetuksena on OFF. Vastaanotinta ei ole kytketty ARC-yhteensopivan television HDMI-liitäntään HDMI-kaapelilla. Äänen/kuvien toistaminen muista tuloista (Input Assign) Jos haluat vastaanottaa DVD-soittimen videosignaalia, liitä DVD-soittimen komponenttivideoliitäntä tämän vastaanottimen COMPONENT VIDEO IN 1/ COMPONENT VIDEO IN 2- tai COMPONENT VIDEO IN 3 -liitäntään. Ohjaa video- ja/tai audiosignaali DVD-tuloliitäntään Input-valikon Input Assign -asetuksen avulla. V/v/B/b, OPTIONS MENU 1 Valitse valikosta Input ja paina sitten tai b. 2 Valitse määritettävän tulon nimi. 3 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 4 Valitse Input Assign ja paina sitten. 5 Valitse vaiheessa 2 valittuun tuloon liitettä audio- ja/tai videosignaali ja paina sitten. Muiden ominaisuuksien käyttäminen Video- ja/tai audiosignaalin voi vastaanottaa muusta tulosta. Esimerkki: Jos haluat vastaanottaa ainoastaan DVD-soittimen digitaalista ääntä, liitä DVD-soittimen OPTICAL OUT -liitäntä tämän vastaanottimeen OPTICAL VIDEO 1 IN -liitäntään. jatkuu 99 FI

100 Tulon nimi BD DVD SAT/ VIDEO1 VIDEO2 MD/TAPE SA-CD/ MULTI HDMI1 HDMI2 HDMI3 HDMI4 CATV CD IN Määritet-tävissä olevat videotuloliitännät Määritet-tävissä olevat audiotuloliitännät BD Composite a DVD Composite a SAT/CATV Composite a VIDEO1 Composite VIDEO2 Composite * Alkuasetus ** Kun määrität komponenttivideotulon HDMI-tuloon Input Assign -valikon avulla, komponenttivideosignaaleja ei muunneta HDMI-videosignaaleiksi eikä niitä lähetetä HDMI OUT -liitännän kautta. Komponenttivideosignaalit toistetaan COMPONENT VIDEO MONITOR OUT - liitännästä. Tässä tapauksessa GUI-lähdöksi määritetään 480p sekä komponenttivideotulolle että HDMI-videotulolle. Huomautuksia Et voi määrittää muita optisia tuloja tuloihin, joille on määritetty alkuasetukseksi optinen tuloliitäntä, etkä voi määrittää muita koaksiaalituloja tuloihin, joille on määritetty alkuasetukseksi koaksiaalituloliitäntä. Kun digitaalinen audiotulo määritetään, INPUT MODE -asetus voi muuttua automaattisesti. Voit määrittää samaan tuloon vain yhden HDMItulon. Voit määrittää samaan tuloon vain yhden digitaalisen audiotulon. Voit määrittää samaan tuloon vain yhden komponenttivideotulon. Kun määrität komponenttivideotulon HDMItuloon, aseta Control for HDMI -asetukseksi OFF. a* a* Component1 a* a a a a a a a a** a** a** a** Component2 a a* a a a a a a a** a** a** a** Component3 a a a* a a a a a a** a** a** a** HDMI1 a a a a a a a a a* HDMI2 a a a a a a a a a* HDMI3 a a a a a a a a a* HDMI4 a a a a a a a a a* VIDEO1 OPT a a a a* a VIDEO2 OPT a a a a* a MD/TAPE OPT a a a a* a BD COAX a* a a a a DVD COAX a* a a a a SA-CD/CD COAX a a a a a* 100 FI

101 Uniajastimen käyttäminen Voit määrittää vastaanottimen katkaisemaan virran automaattisesti tietyn ajan kuluttua. V/v/b, SLEEP MENU Paina toistuvasti SLEEP. Jokaisella SLEEP-painikkeen painalluksella näkymä muuttuu seuraavasti: Kun uniajastinta käytetään, vastaanottimen näyttöikkunassa näkyy SLEEP. Vihje Painamalla SLEEP voit tarkistaa, kuinka pitkän ajan kuluttua virta sammuu. Jäljellä oleva aika näkyy näytössä. Jos painat SLEEP-painiketta uudelleen, uniajastimen asetus muuttuu. Surround-tehosteiden kuunteleminen pienellä äänenvoimakkuudella (Night Mode) Tämä toiminto mahdollistaa teatterinkaltaisen äänimaiseman säilyttämisen pientä äänenvoimakkuutta käytettäessä. Tätä toimintoa voi käyttää muiden äänikenttien kanssa. Kun katselet elokuvaa myöhään yöllä, puhe kuuluu selvästi pienellä äänenvoimakkuudella. 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Audio ja paina sitten tai b. 3 Valitse Night Mode ja paina sitten. 4 Valitse ON ja paina sitten. Huomautuksia Tämä toiminto ei toimi, kun monikanavatulo on valittu. Tämä toiminto ei toimi, jos 2ch Analog Direct on käytössä. Tätä toimintoa ei voi käyttää vastaanotettaessa signaaleja, joiden muoto on Dolby TrueHD tai lineaarinen PCM ja joiden näytteenottotaajuus on vähintään 176,4 khz. Vihje Kun tämä toiminto on käytössä, Bass- ja Trebleasetukset kasvavat, ja D. Range Comp - asetukseksi määritetään automaattisesti MAX. Tallentaminen vastaanottimen avulla Voit tallentaa video- tai audiolaitteen signaaleja vastaanottimen avulla. Lisätietoja on tallennuslaitteen mukana toimitetuissa käyttöohjeissa. Muiden ominaisuuksien käyttäminen jatkuu 101 FI

102 Digitaalisen äänen äänittäminen Kytke toistolaite digitaaliseen audiotuloliitäntään (OPTICAL IN) ja kytke tallennuslaite OPTICAL MD/TAPE OUT -liitäntään. V/v/b, MENU Tallentaminen audiolaitteella Voit tallentaa audiolaitteella vastaanottimen avulla. Lisätietoja on minidisc-soittimen tai kasettinauhurin käyttöohjeessa. 1 Valitse valikosta Input ja paina sitten tai b. 2 Valitse toistolaite ja paina sitten. 3 Valmistele toistolaite toistoa varten. Aseta esimerkiksi CD-levy CDsoittimeen. 4 Valmistele tallennuslaite. Aseta tyhjä minidisc-levy tai kasettinauha laitteeseen ja säädä äänitystaso. 5 Aloita äänitys äänityslaitteella ja käynnistä sitten toistolaitteen toisto. Huomautuksia Jos käytät SCMS-yhteensopivaa äänityslaitetta, tallenteita ei voi ehkä luoda. MULTI CHANNEL INPUT -liitännöistä ei ehkä lähetetä audiotulosignaalia. Analogisista lähtöliitännöistä lähetetään vain analogista tulosignaalia (tallentamista varten). COAXIAL IN- tai OPTICAL IN -liitännästä tulevat signaalit lähetetään OPTICAL MD/TAPE OUT -liitäntään ellei MD-/nauhatuloa ole valittu. HDMI-ääntä ei voi tallentaa. Videolaitteella tallentaminen 1 Valitse valikosta Input ja paina sitten tai b. 2 Valitse toistolaite ja paina sitten. 3 Valmistele laite toistoa varten. Aseta esimerkiksi kopioitava videokasetti videonauhuriin. 4 Valmistele tallennuslaite. Aseta esimerkiksi tyhjä videokasetti tallennuslaitteeseen (VIDEO 1) tallennusta varten. 5 Aloita tallennus tallennuslaitteella ja aloita sitten toisto toistolaitteella. Huomautuksia Jotkut lähteet sisältävät tallennuksen estävän kopiointisuojauksen. Tässä tapauksessa et voi tallentaa kyseisestä lähteestä. Analogisista lähtöliitännöistä lähetetään analogisia tulosignaaleja (audio- ja komposiittivideosignaaleja). Tallennettaessa vain komposiittivideosignaaleja vastaanottimen automaattinen valmiustilatoiminto voi aloittaa ja keskeyttää tallennuksen. Aseta tässä tapauksessa Auto Standby -asetukseksi OFF (sivu 123). 102 FI

103 Vastaanottimen ja kaukosäätimen komentotilan vaihtaminen Helppokäyttöisen kaukosäätimen komentomuodon vaihtaminen Voit vaihtaa komentomuodon (COMMAND MODE AV 1 tai COMMAND MODE AV 2) sekä vastaanottimeen että kaukosäätimeen. Vaihda komentomuoto alkuasetuksesta sopivaan asetukseen, jos jokin Sony-laite reagoi vahingossa kaukosäätimen komentoihin, kun käytät vastaanotinta sen mukana toimitetulla kaukosäätimellä. Sekä vastaanottimen että kaukosäätimen komentomuodot ovat alkuasetuksen mukaiset (COMMAND MODE AV 2). Vastaanottimen ja kaukosäätimen tulisi käyttää samaa komentomuotoa. Jos vastaanotin ja kaukosäädin käyttävät eri komentomuotoa, vastaanotinta ei voi ohjata kaukosäätimellä. Vastaanottimen komentomuodon vaihtaminen?/1 2CH/A.DIRECT 1 Sammuta vastaanotin painamalla?/1. 2 Kytke vastaanottimeen virta pitämällä painikkeita 2CH/ A.DIRECT ja?/1 alhaalla. Jos komentomuoto on AV2, näytössä näkyy C. MODE AV2. Jos komentomuoto on AV1, näytössä näkyy C. MODE AV1. DISPLAY MUTING Paina MUTING ja painat DISPLAY. samalla, kun Monitoimisen kaukosäätimen komentomuodon vaihtaminen RM SET UP SHIFT 1, 2?/1 AMP ZONE ENTER 1 Paina samanaikaisesti?/1 ja RM SET UP. AMP- ja ZONE-painikkeet vilkkuvat. Muiden ominaisuuksien käyttäminen jatkuu 103 FI

104 2 Paina AMP. ZONE-painike sammuu, AMP-painike vilkkuu ja SHIFT-painike syttyy. 3 Paina numeropainiketta 1 tai 2, kun AMP-painike vilkkuu. Jos painat 1, komentomuodoksi määritetään AV SYSTEM 1. Jos painat 2, komentomuodoksi määritetään AV SYSTEM 2. AMP -painikkeen merkkivalo syttyy. 4 Paina ENTER. AMP-painikkeen valo välähtää kahdesti, ja komentomuoto on asetettu. Kahden vahvistimen kokoonpano Jos et käytä surround-takakaiuttimia ja etuyläkaiuttimia, voit kytkeä etukaiuttimet SURROUND BACK/FRONT HIGH/ ZONE 2-liittimiin, jolloin syntyy kahden vahvistimen kokoonpano. Kaiuttimien kytkeminen Etukaiutin (O) Etukaiutin (V) Hi Lo Hi Lo Liitä etukaiuttimien Lo-puolen (tai Hi-puolen) liitännät FRONT A-liitäntöihin ja liitä etukaiuttimien Hi-puolen (tai Lo-puolen) liitännät SURROUND BACK/FRONT HIGH/ ZONE 2-liitäntöihin. Varmista, että kaiuttimiin kiinnitetyt Hi/Lo-metalliliuskat on irrotettu kaiuttimista. Muuten vastaanotin ei ehkä toimi oikein. Kaiuttimien asetusten määrittäminen 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Speaker ja paina sitten tai b. 104 FI

105 3 Valitse Speaker Pattern ja paina sitten. 4 Valitse sopiva kaiutinasettelu, jossa ei ole surround-takakaiuttimia eikä etuyläkaiuttimia. 5 Paina RETURN/EXIT O. 6 Valitse Sur Back Assign ja paina sitten. 7 Valitse BI-AMP ja paina sitten. FRONT A -liitännöistä toistettava signaali voidaan toistaa myös SURROUND BACK/ FRONT HIGH/ZONE 2-liitännöistä. Huomautuksia Et voi käyttää FRONT B -liitäntöjä kahden vahvistimen kokoonpanossa. Määritä kahden vahvistimen asetukset, ennen kuin suoritat automaattisen kalibroinnin. Jos määrität kahden vahvistimen asetukset, surround-takakaiuttimien taso- ja taajuuskorjainasetukset eivät ole enää voimassa, jolloin niiden sijasta käytetään etukaiuttimien asetuksia. PRE OUT -liitännöistä lähetetyssä signaalissa on usein samat asetukset kuin SPEAKERS-liittimistä lähetetyssä. Jos kaiutinasettelussa on surround-takakaiuttimet tai etuyläkaiuttimet, et voi määrittää kahden vahvistimen asetuksia. Muiden ominaisuuksien käyttäminen 105 FI

106 Asetusten säätäminen Asetusvalikon käyttäminen Voit säätää kaiuttimien, surround-tehosteiden, monivyöhykeasetusten ja vastaavien eri asetuksia asetusvalikon avulla. Jotta vastaanottimen valikon voi tuoda näkyviin televisioruudulle, varmista, että vastaanotin on graafisen käyttöliittymän GUI MODE -tilassa noudattamalla ohjeita kohdassa GUI MODE -tilan ottaminen käyttöön ja poistaminen käytöstä (sivu 54). 3 Valitse haluamasi valikon vaihtoehto ja aktivoi se painamalla. Esimerkki: Kun valitset Auto Calibration RETURN/ EXIT O 1 Paina MENU. Valikko näkyy televisioruudussa. V/v/B/b, OPTIONS MENU 4 Valitse haluamasi parametri ja ota se käyttöön painamalla. Palaaminen edelliseen näkymään Paina RETURN/EXIT O. Valikon sulkeminen Paina MENU. Asetusvalikon luettelo 2 Valitse valikosta Settings ja siirry sitten valikkotilaan painamalla tai b. Asetusvalikkoluettelo näkyy televisioruudussa. Valikko Auto Calibration Speaker Surround Kuvaus Määrittää kaiuttimien tason tai etäisyyden ja tekee mittaukset automaattisesti (sivu 107). Määrittää kaiuttimien sijainnin ja impedanssin manuaalisesti (sivu 109). Säätää valitsemaasi äänikenttää (surround-tehostetta) (sivu 112). 106 FI

107 Valikko EQ Multi Zone Audio Video HDMI Network Quick Click System Kuvaus Säätää taajuuskorjaimen asetuksia (basso/ diskantti-äänet) (sivu 113). Määrittää Multi Zone -asetukset (sivu 114). Määrittää eri ääniasetuksia (sivu 115). Määrittää analogisten videosignaalien resoluution (sivu 117). Määrittää HDMI-liitäntöihin liitettyjen laitteiden kuvan ja äänen asetuksia (sivu 118). Määrittää verkkoasetukset (sivu 120). Ohjaa vastaanottimeen liitettyjä laitteita ulkoisella ohjauslaitteella (sivu 122). Määrittää vastaanottimen järjestelmäasetukset (sivu 123). Auto Calibration Calibration Start Suorittaa automaattisen kalibroinnin. Lisätietoja on kohdassa 10: Kaiuttimien asetusten automaattinen kalibrointi (Auto Calibration) (sivu 45). Huomautus Mittaustulokset korvataan ja tallennetaan valikosta Position valittuun sijaintiin. Calibration Type Voit valita kunkin kuuntelupaikan kalibrointityypin. Lisätietoja on kohdassa Mittaustulosten tallentaminen (sivu 48). Huomautus Voit valita tämän parametrin vain, jos olet suorittanut automaattisen kalibroinnin ja tallentanut mittaustuloksen. A.P.M. Voit määrittää DCAC (Digital Cinema Auto Calibration) -toiminnon (sivu 45) A.P.M. (Automatic Phase Matching) -toiminnossa. x OFF A.P.M.-toimintoa ei aktivoida. x AUTO A.P.M.-toiminto otetaan käyttöön tai poistetaan käytöstä automaattisesti. Huomautuksia Vaikka olisit määrittänyt tämän vaihtoehdon arvoksi AUTO, tämä toiminto ei toimi, jos kalibrointityypiksi (sivu 48) on valittu OFF. Tämä toiminto ei toimi seuraavissa tapauksissa: Monikanavainen tuloasetus on valittuna. 2ch Analog Direct on käytössä. Laite vastaanottaa signaaleja, joiden näytteenottotaajuus on vähintään 88,2 khz. Asetusten säätäminen jatkuu 107 FI

108 Position Voit rekisteröidä 3 asettelua kuuntelupaikkaarvoiksi Pos. 1, 2, ja 3 kuuntelupaikan ja -ympäristön ja mittausolosuhteiden mukaan. Kuunteluympäristön asetusten rekisteröiminen Voit valita haluamasi kuuntelupaikat ja rekisteröidä kyseisen kuuntelupaikan automaattisen kalibraation mittaustulokset. 1 Valitse kuuntelupaikka (Pos. 1, 2, 3), johon haluat rekisteröidä mittaustuloksen, ja paina sitten. 2 Valitse Calibration Start ja paina sitten. 3 Poista valinnat niistä kohdista, joita et halua mitata, painamalla V/v toistuvasti ja paina sitten b. Näyttöön tulee vahvistusnäyttö, jossa varmistetaan, että haluat aloittaa mittauksen. 4 Valitse Start painamalla. Mittaustulokset rekisteröidään vaiheessa 1 valitsemaksesi arvoksi. 5 Voit rekisteröidä toisia kuuntelupaikkoja toistamalla vaiheet Valitse merkki painamalla V/v ja paina sitten b. Voit siirtää syöttöpistettä taakse- tai eteenpäin painamalla B/b. 5 Syötä merkit yksi kerrallaan toistamalla vaihe 4 ja paina sitten. Syötetty nimi tallennetaan. Rekisteröidyn kuuntelupaikan valitseminen Valitse haluamasi kuuntelupaikka (Pos. 1, 2, 3) ja paina sitten. Rekisteröity kuuntelupaikka valitaan. Kuuntelupaikan nimeäminen Voit nimetä kuuntelupaikan. 1 Valitse haluamasi kuuntelupaikka (Pos. 1, 2, 3) ja paina sitten. 2 Paina OPTIONS. 3 Valitse Name Input ja paina sitten. 108 FI

109 Speaker -asetukset Kutakin kaiutinta voidaan säätää manuaalisesti. Kaiutintasoja voidaan säätää myös automaattisen kalibroinnin valmistuttua. Huomautus Speaker-asetukset koskevat ainoastaan nykyistä Seating Position -järjestelyä. Impedance Voit määrittää kaiuttimen impedanssin. Lisätietoja on kohdassa 9: Kaiuttimien määrittäminen (sivu 42). x 4ohms x 8ohms Speaker Pattern Valitsee Speaker Pattern -asetuksen käytettävän kaiutinjärjestelmän mukaan. Valitse kaiutinasettelu ennen automaattisen kalibroinnin suorittamista. Sur Back Assign Voit määrittää SURROUND BACK/FRONT HIGH/ZONE 2 -liittimet joko kahden vahvistimen tai vyöhykkeen 2 kokoonpanoon. x OFF x BI-AMP x ZONE2 Huomautus Jos haluat vaihtaa kahden vahvistimen kokoonpanon liitännän tai vyöhykkeen 2 liitännän takaisin surround-takakaiuttimien liitäntään, määritä Sur Back Assign -asetukseksi OFF ja liitä surround-takakaiuttimet vastaanottimeen. Aseta kaiuttimet uudelleen, kun liität surroundtakakaiuttimet. Katso Auto Calibration (sivu 45) tai Manual Setup. Manual Setup Voit säätää kutakin kaiutinta manuaalisesti Manual Setup-näytössä. Kaiutintasoja voidaan säätää myös automaattisen kalibroinnin valmistuttua. Kaiutintasojen säätäminen Voit säätää kunkin kaiuttimen (keski, vasen/ oikea surround, takavasen/takaoikea surround, oikea/vasen etuylä, lisäbassokaiutin) tasoa. 1 Valitse ruudulta kaiutin, jonka tasoa haluat säätää, ja paina sitten. 2 Valitse Level:. 3 Valitse valitun kaiuttimen taso ja paina sitten. Tasoa voidaan säätää 20 db ja +10 db välillä 0,5 db:n välein. Tasapainon voi säätää vasemmalle tai oikealle etukaiuttimelle. Vasemman etukaiuttimen taso voidaan säätää FL 10,0 db ja FL+10,0 db välillä 0,5 db:n välein. Voit säätää myös oikean etukaiuttimen tasoksi FR 10,0 db FR+10,0 db 0,5 db:n välein. Huomautus Jos jokin musiikin äänikentistä on valittu ja kaikkien kaiutinten asetuksena on Large, lisäbassokaiuttimesta ei kuulu ääntä. Ääni lähetetään kuitenkin lisäbassokaiuttimesta, jos digitaalisessa tulosignaalissa on L.F.E.-signaali tai jos etu- tai surround-kaiuttimien asetuksena on Small, valittuna on elokuvan äänikenttä tai Portable Audio on valittu. jatkuu 109 FI Asetusten säätäminen

110 Kunkin kaiuttimen ja kuuntelupaikan etäisyyden säätäminen Kunkin kaiuttimen (etuvasen/-oikea, keski, vasen/oikea surround, takavasen/-oikea surround, vasen/oikea etuylä, lisäbasso) etäisyyttä kuuntelupaikasta voidaan säätää. 1 Valitse ruudulta kaiutin, jonka etäisyyttä kuuntelupaikasta haluat säätää, ja paina sitten. 2 Valitse Distance:. 3 Valitse valitun kaiuttimen etäisyys ja paina sitten. Etäisyyttä voidaan säätää 1,0-10,0 metrin etäisyydellä 1 cm:n välein. Kunkin kaiuttimen koon säätäminen Kunkin kaiuttimen (etuvasen/-oikea, keski, vasen/oikea surround, takavasen/-oikea surround, vasen/oikea etuylä) koko voidaan määrittää. 1 Valitse ruudulta kaiutin, jonka kokoa haluat säätää, ja paina sitten. 2 Valitse Size:. 3 Valitse valitun kaiuttimen koko ja paina sitten. Large Jos liität vastaanottimeen suurikokoiset, bassotaajuuksia tehokkaasti tuottavat kaiuttimet, valitse Large. Valitse normaalitilanteessa Large. Small Jos ääni vääristyy tai jos surround-tehoste tuntuu heikolta käytettäessä monikanavaista surround-ääntä, valitse Small. Tämä ottaa käyttöön basson uudelleenohjauspiirin ja lähettää kunkin kanavan bassotaajuudet lisäbassokaiuttimesta tai muusta Large - kaiuttimesta. Vihjeitä Kunkin kaiuttimen Large - ja Small -asetukset määrittävät, poistaako sisäinen ääniprosessori bassosignaalin kyseisestä kanavasta. Jos bassosignaali poistetaan kanavasta, basson uudelleenohjauspiiri lähettää vastaavan bassotaajuuden lisäbassokaiuttimeen ja muihin Large -asetuksen kaiuttimiin. Koska bassoäänessä on tietty määrä suuntaavuutta, sitä ei kannata leikata. Tämän vuoksi voit myös pieniä kaiuttimia käyttäessäsi valita Large, jos haluat lähettää bassotaajuudet kyseisestä kaiuttimesta. Toisaalta jos käytössäsi on suuri kaiutin, mutta et halua lähettää bassotaajuuksia kyseisestä kaiuttimesta, valitse Small. Jos äänen kokonaistaso on haluamaasi matalampi, aseta kaikkien kaiuttimien asetukseksi Large. Jos basso ei riitä, voidaan bassotasoja voimistaa taajuuskorjaimella. Surround-takakaiuttimien asetus on sama kuin surround-kaiuttimien. Kun etukaiuttimien asetus on Small, keski-, surround-, surround-taka- ja etuyläkaiuttimien asetus on myös Small. Jos lisäbassokaiutinta ei käytetä, etukaiuttimien asetuksena on automaattisesti Large. Crossover Freq (Speaker crossover frequency) Mahdollistaa basson jakotaajuuden asettamisen Speaker-valikossa kaiuttimille, joiden asetuksena on Small. Mitattu kaiuttimen jakotaajuus asetetaan kullekin kaiuttimelle automaattisen kalibroinnin jälkeen. 1 Valitse ruudulta kaiutin, jota haluat säätää, paina sitten. 2 Säädä arvoa ja paina sitten. Test Tone Voit valita testiäänityypin Test Tone-näytöstä. Vihjeitä Jos haluat säätää kaikkien kaiuttimien äänentasoa samanaikaisesti, paina MASTER VOLUME +/. Valittu arvo on näytössä säätämisen aikana. 110 FI

111 Testiäänen toistaminen kustakin kaiuttimesta Voit toistaa testiäänen kaiuttimista järjestyksessä. 1 Valitse Test Tone ja paina sitten. Test Tone -näyttö tulee näkyviin. 2 Säädä parametria ja paina sitten. OFF AUTO Testiääni kuuluu vuorotellen kustakin kaiuttimesta. L, C, R, SR, SB*, SBR, SBL, SL, LH, RH, SW * SB tulee näkyviin, kun kytkettyjä surround-takakaiuttimia on vain yksi. Voit valita, mistä kaiuttimesta testiääni kuuluu. 3 Säädä Level: -asetus ja paina sitten. Testiäänen toistaminen vierekkäisistä kaiuttimista Voit toistaa testiäänen vierekkäisistä kaiuttimista kaiuttimien välisen tasapainon säätämiseksi. 1 Valitse Phase Noise ja paina sitten. Phase Noise -näyttö tulee näkyviin. 2 Säädä parametria ja paina sitten. OFF L/C, C/R, R/SL, R/SR, SR/SL, SR/SBR, SR/SB*, SBR/SBL, SB/SL*, SBL/SL, SL/L, L/SR, L/RH, LH/RH, LH/R * SR/SB ja SB/SL tulevat näkyviin, kun kytkettyjä surround-takakaiuttimia on vain yksi. Mahdollistaa testiäänen lähettämisen vuorotellen vierekkäisistä kaiuttimista. Jotkin kohteet eivät ehkä näy näytössä kaiutinasettelusta riippuen. 3 Säädä Level: -asetus ja paina sitten. Lähdeäänen toistaminen vierekkäisistä kaiuttimista Voit toistaa lähdeäänen vierekkäisistä kaiuttimista kaiuttimien välisen tasapainon säätämiseksi. 1 Valitse Phase Audio ja paina sitten. Phase Audio -näyttö tulee näkyviin. 2 Säädä parametria ja paina sitten. OFF L/C, C/R, R/SL, R/SR, SR/SL, SR/SBR, SR/SB*, SBR/SBL, SB/SL*, SBL/SL, SL/L, L/SR, L/RH, LH/RH, LH/R * SR/SB ja SB/SL tulevat näkyviin, kun kytkettyjä surround-takakaiuttimia on vain yksi. Mahdollistaa 2 kanavaisen etulähdeäänen lähettämisen (testiäänen sijaan) vuorotellen vierekkäisistä kanavista. Jotkin kohteet eivät ehkä näy näytössä kaiutinasettelusta riippuen. 3 Säädä Level: -asetus ja paina sitten. Huomautus Kun vastaanotettujen signaalien muoto on Dolby TrueHD tai lineaarinen PCM ja näytteenottotaajuus 176,4 khz tai suurempi, ääni kuuluu vain vasemmasta ja oikeasta etukaiuttimesta. Testiääni ei kuulu kaiuttimista Kaiutinjohtoja ei ehkä ole kytketty huolellisesti. Tarkista, että johdot ovat kunnolla kiinni ja että ne eivät irtoa, jos niitä vedetään varovasti. Kaiutinjohdoissa on ehkä oikosulku. Testiääni kuuluu eri kaiuttimesta kuin mikä näkyy ruudulla Liitetyn kaiuttimen kaiutinasettelua ei ole tehty oikein. Varmista, että kaiuttimen liitäntä ja kaiutinasettelu sopivat yhteen. Asetusten säätäminen jatkuu 111 FI

112 D. Range Comp (Dynamic range compressor) Mahdollistaa ääniraidan dynaamisen alan pakkaamisen. Tämä voi olla hyödyksi katsottaessa elokuvia pienellä äänenvoimakkuudella myöhään yöllä. Dynaamisen alan pakkaaminen on mahdollista vain Dolby Digital -lähteille. x OFF Dynaamista alaa ei pakata. x AUTO Dynaaminen ala pakataan automaattisesti. x STD Dynaaminen ala pakataan äänittäjän tarkoittamalla tavalla. x MAX Dynaaminen ala pakataan tuntuvasti. Vihjeitä Dynaamisen alan pakkaaminen mahdollistaa ääniraidan dynaamisen alan pakkaamisen Dolby Digital -signaaliin sisältyvien dynaamista alaa koskevien tietojen perusteella. STD on vakioasetus, mutta se mahdollistaa vain pienimittaisen pakkaamisen. Tämän vuoksi MAX -asetus on suositeltava. Tämä pakkaa dynaamista alaa tuntuvasti ja mahdollistaa elokuvien katselun myöhään yöllä pienellä äänenvoimakkuudella. Analogisista rajoittimista poiketen tasot on määritetty ennalta, ja ne tarjoavat erittäin luonnollisen pakkauksen. Distance Unit (etäisyyden yksikkö) Voit valita etäisyyksien asettamisessa käytettävän mittayksikön. x meter Etäisyydet mitataan metreissä. x feet Etäisyydet mitataan jaloissa. Surround -asetukset Voit valita äänikentän ja säätää tehostetasoa Sound Field Select -näytössä. Lisätietoja äänikentästä on kohdassa Surround-äänen kuunteleminen (sivu 71). Huomautus Kussakin valikossa säädettävissä olevat asetukset vaihtelevat äänikentän mukaan. Äänikentän valitseminen 1 Valitse haluamasi Sound Field -asetus. 2 Paina RETURN/EXIT O. HD-D.C.S.-tehostetyypin valitseminen 1 Valitse HD-D.C.S. ja paina sitten tai b. 2 Valitse haluamasi tehostetyyppi ja paina sitten B. HD-D.C.S. on saatavilla kolmena eri tyyppinä: Theater, Dynamic ja Studio. Kullakin tyypillä on omat heijastus- ja kaikutasot ja ne on optimoitu kuuntelijan huoneen, maun ja mielialan mukaan. Theater Theater-tyyppi (oletusasetus) miksaa heijastuksen ja kaiun luoden masterointistudion ominaisuudet. Lisäksi tässä tyypissä miksataan mukaan taajuusominaisuuksia, joita käytetään usein ammattistudioissa ja elokuvateattereissa. Se on ihanteellinen elokuvien katseluun huoneessa, jossa kaiku on vähäistä. Dynamic Haluatko nauttia äänitehosteista niiden täysin ominaisuuksin aivan kuten elokuvateattereissa? Dynamic-tyyppi korostaa heijastusääntä. Ilman HD-D.C.S.-toimintoa monissa huoneissa kuuluu usein kaikua, mutta niistä puuttuu tilan tunne. Tämä tyyppi avaa tällaiset huoneet akustisesti ja tuo tilavan sekä dynaamisen tunteen, joka vastaa masterointistudiota. 112 FI

113 Studio Studio-tyypissä tehosteet pidetään minimissä, vaikka teatterielämys on silti mainio. Tämä tyyppi on yhtä tarkka kuin alkuperäinen tallenne. 3 Paina RETURN/EXIT O. Etuyläkanavien vahvistustason säätäminen Voit säätää etuyläkanavien vahvistustasoa Pro Logic IIz -tilassa. 1 Valitse PLIIz Height ja paina sitten tai b. 2 Säädä vahvistustaso ja paina sitten B. Low Pienentää vahvistustason ±0 db:iin. Mid Nostaa vahvistustason +3 db:iin (oletusasetus). High Nostaa vahvistustason ±+5 db:iin. 3 Paina RETURN/EXIT O. EQ -asetukset Voit käytätä seuraavia parametreja etu-, keski-, surround- ja surround-takakaiuttimien sointilaadun säätämiseen (basso- ja diskanttitaso). Taso (db) Basso Taajuus (Hz) Diskantti Huomautus Tämä toiminto ei toimi seuraavissa tapauksissa. Monikanavainen tuloasetus on valittuna. 2ch Analog Direct on käytössä. Dolby TrueHD- tai lineaarinen PCM -signaali, jonka näytteenottotaajuus on vähintään 176,4 khz vastaanotetaan. Taajuuskorjaimen asetusten säätäminen taajuuskorjaimen näytössä 1 Valitse ruudusta kaiutin, jota haluat säätää, paina sitten. 2 Valitse Bass tai Treble. 3 Säädä vahvistusta ja paina sitten. Asetusten säätäminen 113 FI

114 Multi Zone -asetukset Voit määrittää asetuksia päävyöhykkeelle, vyöhykkeelle 2 tai vyöhykkeelle 3. Multi Zone Setup Virran kytkeminen tai sammuttaminen vyöhykkeelle 2 tai 3 Voit ottaa vyöhykkeen 2 tai 3 toiminnot käyttöön tai poistaa ne käytöstä. Main (tämä vastaanotin) on aina valittuna. Sitä ei voi sammuttaa. 1 Valitse käyttöönotettava tai sammutettava vyöhyke ja paina sitten. 2 Valitse ON tai OFF ja paina sitten. x ON x OFF Kunkin vyöhykkeen toiston lähteen valitseminen Voit valita lähteen, joka toistetaan vyöhykkeeseen. Vyöhykkeelle 2 lähetetään audio- ja videosignaali. Vyöhykkeelle 3 lähetetään vain audiosignaali. 1 Valitse vyöhyke, jolle haluat lähettää audio- tai videosignaalin ja paina sitten. 2 Valitse Input ja paina sitten. 3 Valitse tulo ja paina sitten. Vyöhykkeen 2 äänenvoimakkuuden säätäminen Voit säätää päävyöhykkeen äänenvoimakkuutta. Jos Speaker-asetusvalikon Sur Back Assign -asetus on ZONE2, voit säätää myös vyöhykkeen 2 äänenvoimakkuutta. Jos määrität Zone2 Line Out Level -asetukseksi VARIABLE, voit säätää äänenvoimakkuutta myös toiminnolla Multi Zone Setup. 1 Valitse vyöhyke, jonka äänenvoimakkuutta haluat säätää, paina sitten. 2 Valitse Volume ja paina sitten. 3 Säädä äänenvoimakkuutta ja paina sitten. Päävyöhykkeen / vyöhykkeen 2 äänenvoimakkuuden esiasetuksen määrittäminen Voit määrittää kullekin vyöhykkeelle äänenvoimakkuuden, joka on käytössä, kun virta kytketään. 1 Valitse vyöhyke, jonka äänenvoimakkuuden esiasetuksen haluat määrittää, paina sitten. 2 Valitse Preset Volume ja paina sitten. 3 Säädä äänenvoimakkuutta ja paina sitten. Säädön aikana kuuluu ääni, jonka voimakkuus vaihtelee säätöjesi mukaan riippumatta siitä, mikä on MASTER VOLUME -asetuksen arvo. Jos valitset OFF, kaikkien vyöhykkeen aloitusäänenvoimakkuus on sama, joka oli käytössä, kun virta katkaistiin. Huomautus Vyöhykkeelle 2 ei voi määrittää äänenvoimakkuuden esiasetusta seuraavissa tapauksissa. Sur Back Assign -asetuksena on OFF tai BI-AMP. Zone2 Line Out Level -asetuksena on FIXED. 114 FI

115 Zone2 Line Out Level Voit asettaa ZONE 2 AUDIO OUT -liitäntöjen äänenvoimakkuuden ohjausasetukseksi joko VARIABLE tai FIXED. Lisätietoja on kohdassa Määritä vyöhykkeen 2 äänenvoimakkuuden ohjausasetus (sivu 91). x VARIABLE x FIXED 12V Trigger Voit kytkeä vastaanottimen päälle/pois toisella vyöhykkeellä tai valita erilaisia vaihtoehtoja 12V-liipaisintoiminnon käyttöä varten. x OFF Mahdollistaa 12V-liipaisimen katkaisemisen, kun päävastaanottimen virta kytketään. x Ctrl Mahdollistaa 12V-liipaisimien kytkemisen päälle tai pois manuaalisesti ulkoisen ohjauslaitteen ohjauskomennon avulla. x Zone Mahdollistaa 12V-liipaisimien lähdön kytkemisen päälle tai pois riippuen siitä, onko valittu vyöhyke käytössä vai ei. x Input Mahdollistaa 12V-liipaisimen kytkemisen, kun esimääritetty tulo valitaan. Kun valitset Input, näkyviin tulee asetusnäyttö, jolla voi määrittää kunkin tuloliipaisimen käyttöön tai pois käytöstä. Valitse tulo painamalla V/v ja valitse sitten kohta painamalla. Vihje Vaikka tämä vastaanotin on valmiustilassa (siirry valmiustilaan painamalla vastaanottimen?/1- painiketta), vyöhykkeen 2 tai 3 vastaanottimen virta on edelleen kytkettynä. Jos haluat katkaista virran kaikista vastaanottimista, paina monitoimisen kaukosäätimen?/1- ja AV?/1-painikkeita samaan aikaan (SYSTEM STANDBY). Audio -asetukset Voit määrittää audioasetuksia mieleisiksesi. Digital Legato Linear (D.L.L.) D.L.L. on Sonyn omistamaa tekniikkaa, jonka avulla heikkolaatuisia äänisignaaleja ja analogisia audiosignaaleja voidaan toistaa korkealaatuisella äänellä. x OFF x AUTO 1 Toimintoa voi käyttää sellaisten pakattujen audiomuotojen kanssa, joiden pakkaus ei ole hävikitön, sekä analogisten audiosignaalien kanssa. x AUTO 2 Toimintoa voi käyttää lineaaristen PCM-signaalien ja sellaisten pakattujen audiomuotojen kanssa, joiden pakkaus ei ole hävikitön, sekä analogisten audiosignaalien kanssa. Huomautus Tämä toiminto toimii, kun A.F.D. Auto on valittuna. Tämä toiminto ei kuitenkaan toimi seuraavissa tapauksissa: Laite vastaanottaa lineaarisia PCM-signaaleja, joiden näytteenottotaajuus on muu kuin 44,1 khz. Laite vastaanottaa Dolby Digital Plus-, Dolby Digital EX-, Dolby TrueHD-, DTS 96/24-, DTS-ES Matrix 6.1-, DTS-HD Master Audiotai DTS-HD High Resolution Audio -signaaleja. A/V Sync (audio- ja videolähtöjen synkronointi) Voit viivästää ääntä, jotta kuva ja ääni ovat samassa tahdissa. x 0 ms 300 ms Viive voi olla 0 ms -300 ms ja sen voi määrittää 10 ms:n välein. jatkuu 115 FI Asetusten säätäminen

116 Huomautuksia Tästä toiminnosta on hyötyä, kun käytetään suurta nestekide- tai plasmatelevisiota tai videotykkiä. Tämä toiminto ei toimi seuraavissa tapauksissa. Monikanavainen tuloasetus on valittuna. 2ch Analog Direct on käytössä. Dual Mono (digitaalisen lähetyksen kielen valitseminen) Mahdollistaa kaksikielisen digitaalisen lähetyksen kuuntelukielen valitsemisen. Tätä toimintoa voi käyttää vain Dolby Digital -lähteiden kanssa. x MAIN/SUB Ensisijaisen kielen ääni kuuluu vasemmasta etukaiuttimesta ja toissijaisen kielen ääni oikeasta etukaiuttimesta samaan aikaan. x MAIN Ensisijaisen kielen ääni kuuluu. x SUB Toissijaisen kielen ääni kuuluu. x AUTO Valitsee tulomuodoksi automaattisesti jonkin seuraavista: Dolby Digital, DTS tai PCM. Huomautuksia Vaikka Decode Priority -asetuksena on PCM, äänentoisto saattaa keskeytyä ensimmäisen raidan alussa, koska CD-levyn signaaleja toistetaan. Kun toistat DTS CD -levyjä, aseta Decode Priority -asetukseksi AUTO häiriöäänien kuulumisen estämiseksi. Night Mode Mahdollistaa teatterinkaltaisen äänimaiseman säilyttämisen pientä äänenvoimakkuutta käytettäessä. Tätä toimintoa voi käyttää muiden äänikenttien kanssa. Kun katselet elokuvaa myöhään yöllä, puhe kuuluu selvästi pienellä äänenvoimakkuudella. x ON x OFF Decode Priority (digitaalisen audiotulon dekoodauksen ensisijaisuus) Mahdollistaa DIGITAL IN- ja HDMI IN -liitäntöihin tulevan digitaalisen signaalin tulomuodon määrittämisen. x PCM Kun DIGITAL IN -liitännän signaali on valittu, PCM-signaali on ensisijainen (jotta estetään keskeytykset toiston alkaessa). Tulomuodosta riippuen ääntä ei ehkä kuulu muita signaaleja vastaanotettaessa. Valitse tällöin AUTO. Kun HDMI IN -liitännän signaalit on valittu, vain PCM -signaalit toistetaan kytketystä soittimesta. Jos vastaanotat muun muotoisia signaaleja, valitse AUTO. 116 FI

117 Video -asetukset Voit määrittää videoasetuksia. Resolution (videosignaalin muuntaminen) Mahdollistaa analogisen videotulosignaalin resoluution muuntamisen. x DIRECT Toistaa analogisia videotulosignaaleja ilman muuntoa. x AUTO x 480i/576i x 480p/576p x 720p x 1080i x 1080p Resolution - valikkoasetus DIRECT AUTO (alkuasetus) Tulo Lähtö HDMI OUT - liitäntä MONITOR COMPONENT VIDEO OUTliitännät MONITOR VIDEO OUT -liitäntä COMPONENT VIDEO a IN-liitännät VIDEO IN-liitännät a COMPONENT VIDEO z b) z b) IN-liitännät z a) VIDEO IN-liitännät z b) z b) 480i/576i COMPONENT VIDEO z c) z z IN-liitännät VIDEO IN-liitännät z c) z z 480p/576p COMPONENT VIDEO z z IN-liitännät VIDEO IN-liitännät z z a 720p, 1080i COMPONENT VIDEO z z d) IN-liitännät VIDEO IN-liitännät z z d) a 1080p COMPONENT VIDEO z a IN-liitännät VIDEO IN-liitännät z a Asetusten säätäminen z : Videomuunnin käsittelee videosignaalit, ja ne lähetetään muuntimen kautta. a : Lähtösignaali on samantyyppinen kuin tulosignaali. Videosignaaleja ei muunneta. : Videosignaalia ei lähetetä. a) Resoluutio määritetään automaattisesti vastaanottimeen kytketyn television perusteella. b) Jos televisio on kytketty muihin kuin HDMIliitäntöihin, 480i/576i-signaaleja lähetetään, kun Resolution -asetus on AUTO. c) 480p/576p-signaalit lähetetään, vaikka asetus olisi 480i/576i. d) Videosignaalit, jossa ei ole tekijänoikeussuojaa, lähetetään asetusvalikon asetusten mukaisesti. Tekijänoikeussuojattu videosignaali lähetetään muodossa 480p. jatkuu 117 FI

118 Huomautuksia Videosignaalia ei lähetetä COMPONENT VIDEO MONITOR OUT- tai MONITOR VIDEO OUT -liitännöistä, jos näyttö tai vastaava on kytketty HDMI OUT -liitäntä. Jos valitset Resolution -valikosta resoluution, jota kytketty televisio ei tue, television kuva ei näy oikein. Muunnettu HDMI-kuvalähtö ei tue x.v.color (x.v.colour)-, Deep Color (Deep Colour)- ja 3Dtoimintoja. HDMI -asetukset Määrittää HDMI-liitäntöihin kytkettyjen laitteiden oikeat asetukset. Control for HDMI Voit ottaa HDMI-liitäntään HDMI-kaapelilla kytkettyjen laitteiden hallinnan mahdollistavan toiminnon käyttöön tai poistaa sen käytöstä. x OFF x ON Huomautus Jos Control for HDMI -asetus on ON, Audio Out voi muuttua automaattisesti. Pass Through Mahdollistaa HDMI-signaalien lähettämisen televisioon, vaikka vastaanotin on valmiustilassa. Lisätietoja on kohdassa HDMI-signaalien lähettäminen, vaikka vastaanotin on valmiustilassa (Pass Through) (sivu 97). x OFF x ON Huomautus Kun Control for HDMI -asetukseksi on määritetty OFF, et voi määrittää Pass Through -asetusta. Audio Out Voit määrittää vastaanottimeen HDMI - liitännän avulla kytketyn toistolaitteen HDMI -audiosignaalien toiston asetuksia. x TV+AMP Ääni kuuluu television kaiuttimista ja vastaanottimeen liitetyistä kaiuttimista. 118 FI

119 Huomautuksia Toistolaitteen äänenlaatu määräytyy television äänenlaadun, kuten kanavien määrän, näytteenottotaajuuden ja vastaavien asetusten, perusteella. Jos televisiossa on stereokaiuttimet, vastaanottimen toistama ääni on myös stereoääntä television tavoin, vaikka toistettava lähde olisi monikanavainen. Kun kytket vastaanottimen videolaitteeseen (videotykkiin tms.), ääni ei ehkä kuulu vastaanottimesta. Valitse tällöin AMP. Jos valitset saman tuloasetuksen kuin HDMI-tulo, ääni ei kuulu televisiosta. x OFF Alipäästösuodatinta ei aktivoida. x ON Alipäästösuodatin aktivoidaan aina käyttämällä katkaisutaajuutta 120 Hz. x AMP Toistavan laitteen HDMI-audiosignaali ohjautuu vain vastaanottimeen kytkettyihin kaiuttimiin. Monikanavainen ääni voidaan toistaa sellaisenaan. Huomautus Audiosignaalia ei lähetetä television kaiuttimesta, kun Audio Out -asetus on AMP. Subwoofer Level Voit määrittää lisäbassokaiuttimen tasoksi 0 db tai +10 db, kun PCM-signaalit toistetaan HDMI-liitännän kautta. Voit määrittää jokaisen HDMI-tulon tason erikseen. x 0 db x AUTO Määrittää tasoksi audiovirtautuksen mukaan automaattisesti joko 0 db tai +10 db. x +10 db Subwoofer LPF Voit ottaa lisäbassokaiuttimen alipäästösuodattimen käyttöön tai poistaa sen käytöstä. Alipäästösuodatin toimii, kun PCMsignaaleja lähetetään HDMI-yhteyden kautta. Ota toiminto käyttöön, jos kytket lisäbassokaiuttimen, jossa ei ole jakotaajuustoimintoa. Asetusten säätäminen 119 FI

120 Network -asetukset Määrittää verkkoasetukset. Network Setup Mahdollistaa verkkoasetusten määrittämisen. Verkkoasetusten tarkistaminen 1 Valitse Network Setup ja paina sitten. 2 Valitse Network Information ja paina sitten. Vastaanottimen verkkoasetustiedot näkyvät televisioruudussa. Verkkoasetusten määrittäminen automaattisesti 1 Valitse Network Setup ja paina sitten. 2 Valitse Internet Setup ja paina sitten. 3 Valitse Connect Automatically (DHCP) ja paina sitten. Success! The receiver is now connected to network. näkyy televisioruudussa. 4 Valitse Finish painamalla. IP-osoitteen määrittäminen manuaalisesti 1 Valitse Network Setup ja paina sitten. 2 Valitse Internet Setup ja paina sitten. 3 Valitse Manual Configuration ja paina sitten. IP-osoitteen asetusnäyttö näkyy televisioruudussa. 4 Valitse IP-osoite ja paina sitten. Näppäimistö tulee näkyviin televisioruutuun. 5 Syötä IP-osoite valitsemalla merkki kerrallaan painamalla V/v/B/b ja. 6 Valitse Finish ja paina sitten. 7 Tuo seuraava näyttö näkyviin painamalla b. 8 Toista vaiheet 4-7 uudelleen ja syötä Subnet Mask, Gateway address, DNS1 address sekä DNS2 address. 9 Valitse Test Connection ja paina sitten. Success! The receiver is now connected to network. näkyy televisioruudussa. 10Valitse Finish painamalla. Välityspalvelimen määrittäminen manuaalisesti 1 Valitse Network Setup ja paina sitten. 2 Valitse Proxy Setup ja paina sitten. 3 Valitse Enable ja paina sitten. 4 Paina. Näppäimistö tulee näkyviin televisioruutuun. 5 Syötä välityspalvelimen osoite valitsemalla merkki kerrallaan painamalla V/v/B/b ja. 6 Valitse Finish ja paina sitten. 7 Valitse Port-numeron sisältävä ruutu painamalla b ja paina sitten. Näppäimistö tulee näkyviin televisioruutuun. 8 Syötä porttinumero valitsemalla merkki kerrallaan painamalla V/v/B/b ja. 9 Valitse Finish ja paina sitten. 10Paina b. 11Valitse Finish ja paina sitten. 120 FI

121 External Control Voit ottaa käyttöön toiminnon, jonka avulla vastaanotinta voi ohjata kotiverkon ulkoisilla ohjaimilla, tai poistaa sen käytöstä. x OFF x ON Huomautus Jos määrität Controllers -asetuksen, määritä External Control -asetukseksi ON. 2 Valitse Remove All ja paina sitten. Vihje Luettelossa näytetään enintään 10 verkko-ohjainta, jotka ovat yrittäneet käyttää vastaanotinta ja jotka voivat ohjata vastaanotinta. Device Name Voit määrittää vastaanottimelle enintään 20 merkin pituisen laitenimen, joka näkyy kotiverkossa. Controllers Voit määrittää toiminnot, joita sellaiset kotiverkon verkko-ohjaimet voivat suorittaa vastaanottimella, jotka ovat yrittäneet käyttää vastaanotinta aiemmin. 1 Valitse Controllers ja paina sitten. Controllers-asetusnäyttö näkyy televisioruudussa. 2 Valitse luettelosta ohjain, jolle haluat sallia vastaanottimen ohjauksen, ja valitse sitten sen valintaruutu painamalla. Kun valitset Auto Permission, kaikki havaitut ohjaimet valitaan automaattisesti. 3 Valitse Finish ja paina sitten. Asetuksen peruuttaminen Valitse Cancel ja paina sitten vaiheessa 3. Havaittujen ohjainten poistaminen luettelosta 1 Valitse ohjain, jonka haluat poistaa luettelosta, ja valitse sitten sen valintaruutu painamalla. Laitenimen määrittäminen 1 Valitse Device Name ja paina sitten. 2 Paina. Näppäimistö tulee näkyviin televisioruutuun. 3 Syötä laitenimi valitsemalla merkki kerrallaan painamalla V/v/B/b ja. 4 Valitse Finish ja paina sitten. Kun asetus otetaan käyttöön vastaanottimessa, vastaanotin käynnistyy uudelleen automaattisesti. Vihje Oletuslaitenimi on STR-DA3600ES. Rhapsody Account Voit syöttää Rhapsody Account -numeron Rhapsody Internet -radiopalvelun kuuntelemista varten. Lisätietoja on kohdassa Tilin määrittäminen (sivu 83). Rhapsody on saatavilla vain Yhdysvalloissa. Network Standby Voit ottaa käyttöön toiminnon, joka aktivoi vastaanottien takana olevat kytkinkeskittimet ja sallii ulkoisten ohjauslaitteiden kytkeä vastaanottimen päälle ja pois päältä, vaikka vastaanotin olisi valmiustilassa. Asetusten säätäminen jatkuu 121 FI

122 x OFF Verkkotoiminto on pois käytöstä, kun vastaanotin on valmiustilassa. x ON Verkkotoiminto toimii, vaikka vastaanotin on valmiustilassa. Lisäksi verkkotoiminnon käynnistysaika vastaanottimen virran kytkemisen jälkeen lyhenee. Quick Click -asetukset Voit määrittää laitteen kautta vastaanottimeen kytkettyjen ohjauslaitteiden asetuksia ulkoisella ohjauslaitteella. Lisätietoja on kohdassa Asennuskäyttö: laitteiden käyttäminen ulkoisella ohjauslaitteella (Quick Click) (sivu 132). Source Component Valitsee käytettävän tulolaitteen. x Preset Mode Mukauttaa kaukosäätimen vastaamaan vastaanottimeen liitettyjä tulolaitteita. x Learn Mode Sallii kaukosäätimeen määritetyt koodit. x Reset Palauttaa sekä ohjelmoidut että erikseen määritetyt koodit. Common Component Valitsee käytettävän yleisen laitteen, kuten television, videotykin tai valot. x Preset Mode Mukauttaa kaukosäätimen vastaamaan vastaanottimeen liitettyjä yleisiä laitteita, kuten televisiota, videotykkiä ja valoja. x Learn Mode Sallii kaukosäätimeen määritetyt koodit. x Reset Palauttaa sekä ohjelmoidut että erikseen määritetyt koodit. Macro Asettaa useat peräkkäiset komennot yksittäiseksi komennoksi. 122 FI

123 System -asetukset Voit mukauttaa vastaanottimen asetuksia. SPEAKERS (A/B/A+B/OFF)?/1 MUSIC RS232C Control Voit ottaa ylläpidon ja huollon ohjaustilan käyttöön tai poistaa sen käytöstä. x OFF x ON Auto Standby Voit ottaa käyttöön toiminnon, joka kytkee päävyöhykkeen valmiustilaan automaattisesti, kun vastaanotinta ei käytetä tai vastaanottimeen ei lähetetä signaalia, tai poistaa sen käytöstä. x ON Laite siirtyy valmiustilaan noin 30 minuutin kuluttua. x OFF Valmiustilaan ei siirrytä. Huomautus Tämä toiminto ei toimi, kun Server, Rhapsody, SHOUTcast, FM, AM, SIRIUS tai monikanavatulo on valittu. Settings Lock Voit lukita vastaanottimen asetukset. x ON Tämän toiminnon voi ottaa käyttöön vain asetusvalikon kautta. Kun poistat tämän toiminnon käytöstä, toimi seuraavien ohjeiden mukaan. 1 Sammuta vastaanotin painamalla?/1. 2 Kytke vastaanottimeen virta pitämällä painikkeita MUSIC ja SPEAKERS (A/B/A+B/OFF) alhaalla ja painamalla samanaikaisesti?/1. Software Version Voit tarkistaa ohjelmistoversion vastaanottimen järjestelmästä ja voit myös päivittää vastaanottimen ohjelmiston. Voit myös päivittää vastaanottimen ohjelmiston Setup Manager -sovellusohjelmistolla, joka toimitetaan vastaanottimen mukana tulevalla CD-ROMlevyllä. Lisätietoja on kohdassa Vastaanottimen laiteohjelmiston Setup Manager -sovelluksen avulla (sivu 88). Vastaanottimen päivittäminen valikon avulla 1 Valitse Software Version ja paina sitten. Nykyinen ohjelmistoversio näkyy televisioruudussa. 2 Valitse Update via Internet ja paina sitten. Nykyinen ohjelmistoversio ja viimeisin ohjelmistoversio näkyvät televisioruudussa. 3 Valitse Update painamalla. Vahvistusnäyttö näkyy televisioruudussa. Asetusten säätäminen jatkuu 123 FI

124 4 Valitse Start ja paina sitten. Vastaanottimen päivitys alkaa. Etupaneelin MULTI CHANNEL DECODING -valo vilkkuu päivityksen aikana. Kun päivitys on valmis, vastaanotin käynnistetään uudelleen automaattisesti. Huomautuksia Seuraavissa tapauksissa televisioruutuun tulee vain ilmoitus, eikä vastaanotinta päivitetä. Kun kaikki versiot ovat viimeisimpiä versioita. Kun vastaanotin ei voi noutaa tietoja, kuten esimerkiksi silloin, kun verkon asetuksia ei ole määritetty tai kun palvelin ei ole käytettävissä. Älä katkaise vastaanottimen virtaa äläkä irrota verkkokaapelia ohjelmistopäivityksen aikana. Tämä voi aiheuttaa vian. Ohjelmiston päivittäminen saattaa kestää 50 minuuttia. Vastaanottimen käyttäminen ilman siihen liitettyä televisiota Voit käyttää vastaanotinta sen näyttöikkunan avulla, vaikka vastaanottimeen ei olisi kytketty televisiota. RETURN/ EXIT O GUI MODE V/v/b, MENU Näyttöikkunan valikon käyttäminen Jos vastaanottimen näyttöikkunassa näkyy GUI MODE, kun painat MENU, DISPLAY tai V/v, vaihda valikon näyttötilaksi DISPLAY MODE painamalla GUI MODE. (Kun vastaanottimen näytössä on näkynyt teksti GUI OFF, vastaanotin vaihdetaan DISPLAY MODE -tilaan.) 1 Kytke virta vastaanottimeen. 2 Paina MENU. Valikko näytetään vastaanottimen näyttöikkunassa. Esimerkki: Kun valitset Speaker Settings 3 Valitse valikko painamalla V/v toistuvasti ja paina sitten tai b. 124 FI

125 4 Valitse jokin valikon vaihtoehto painamalla V/v toistuvasti ja paina sitten. Parametri näkyy hakasulkeissa. 5 Valitse haluamasi parametri painamalla V/v toistuvasti ja paina sitten. Parametri syötetään ja hakasulkeet poistuvat näytöstä. Vihje Voit palata edelliseen vaiheeseen painamalla RETURN/EXIT O. Asetusten säätäminen jatkuu 125 FI

126 Valikkoluettelo (näyttöikkunassa) Seuraavat valikkovaihtoehdot ovat valittavissa. xx taulukossa ilmaisee kunkin kohteen parametrin. Valikko Kohta Parametri Alkuasetus Auto Calibration <AUTO CAL> A.CAL START (automaattisen kalibroinnin aloitus) TONE T.S.P. WOOFER COMPLETE RETRY, SAVE EXIT, WRN CHECK, PHASE INFO, DIST. INFO, LEVELINFO, EXIT W-xxx:4Y (varoituskoodi) NO WARN (ei varoituksia) xxx: xxx (vaihetiedot) xxx: xxx (etäisyystiedot) xxx: xxxx (tasotiedot) E-xx :3Y (virhekoodi) FL, FR, CNT, SL, SR, SBR, SBL, SW, LH, RH : 0, 1, 2, 3, 4 FL, FR, CNT, SL, SR, SBR, SBL, SW, LH, RH : OUT, IN FL, FR, CNT, SL, SR, SBR, SBL, SW, LH, RH FL, FR, CNT, SL, SR, SBR, SBL, SW LH, RH F, SR, SB : 0, 1, 2, 3, 4 RETRY? xxx YES, NO YES CANCEL CAL TYPE (kalibrointityyppi) FULL FLAT, ENGINEER, FRONT REF, OFF SAVE EXIT FULL FLAT A.P.M. A.P.M. AUTO, A.P.M. OFF A.P.M. AUTO POSITION POS.1, POS.2, POS.3 POS.1 NAME IN (tulon nimeäminen) Lisätietoja tästä toiminnosta on kohdassa Kuuntelupaikan nimeäminen (sivu 108). 126 FI

127 Valikko Kohta Parametri Alkuasetus Level -asetukset <LEVEL> TEST TONE OFF, FL RH (AUTO), FL RH (FIX) OFF P. NOISE (vaihehäiriö) P. AUDIO (vaiheaudio) FL LEVEL (vasemman etukaiuttimen taso) FR LEVEL (oikean etukaiuttimen taso) CNT LEVEL (keskikaiuttimen taso) SL LEVEL (vasemman surround-kaiuttimen taso) SR LEVEL (oikean surround-kaiuttimen taso) SB LEVEL (surround-takakaiuttimen taso) SBL LEVEL (vasemman surroundtakakaiuttimen taso) SBR LEVEL (oikean surround-takakaiuttimen taso) LH LEVEL (vasemman yläkaiuttimen taso) RH LEVEL (oikean yläkaiuttimen taso) SW LEVEL (lisäbassokaiuttimen taso) D. RANGE (dynaaminen alan pakkaus) OFF, FL/CNT, CNT/FR, FR/SL, FR/ SR, SR/SL, SR/SBR, SR/SB, SBR/ SBL, SB/SL, SBL/SL, SL/FL, FL/SR, FL/RH, LH/RH, LH/FR OFF, FL/CNT, CNT/FR, FR/SL, FR/ SR, SR/SL, SR/SBR, SR/SB, SBR/ SBL, SB/SL, SBL/SL, SL/FL, FL/SR, FL/RH, LH/RH, LH/FR FL 10,0 db FL+10,0 db (0,5 db:n välein) FR 10,0 db FR+10,0 db (0,5 db:n välein) CNT 20,0 db CNT+10,0 db (0,5 db:n välein) SL 20,0 db SL+10,0 db (0,5 db:n välein) SR 20,0 db SR+10,0 db (0,5 db:n välein) SB 20,0 db SB+10,0 db (0,5 db:n välein) SBL 20,0 db SBL+10,0 db (0,5 db:n välein) SBR 20,0 db SBR+10,0 db (0,5 db:n välein) LH 20,0 db LH+10,0 db (0,5 db:n välein) RH 20,0 db RH+10,0 db (0,5 db:n välein) SW 20,0 db SW+10,0 db (0,5 db:n välein) COMP. MAX, COMP. STD, COMP. AUTO, COMP. OFF OFF OFF FL0 db FR0 db CNT0 db SL0 db SR0 db SB0 db SBL0 db SBR0 db LH0 db RH0 db SW0 db COMP. AUTO Asetusten säätäminen jatkuu 127 FI

128 Valikko Kohta Parametri Alkuasetus Speaker - asetukset <SPEAKER> * metrit Euroopan mallissa SP PATTERN 5/2.1 2/0 (20 asettelua) 3/4.1 (kaiutinasettelu) FRT SIZE LARGE, SMALL LARGE (etukaiuttimien koko) CNT SIZE LARGE, SMALL LARGE (keskikaiuttimen koko) SUR SIZE LARGE, SMALL LARGE (surround-kaiuttimien koko) FH SIZE LARGE, SMALL LARGE (etuyläkaiuttimien koko) SB ASSIGN (surround-takakaiuttimen määritys) OFF, BI-AMP, ZONE2 OFF FL DIST. FL 3 3 FL 32 9 (1 tuuman välein) (vasemman etukaiuttimen etäisyys) FL 1,0 FL 10,0 (m) (1 cm:n välein) FR DIST. (oikean etukaiuttimen etäisyys) CNT DIST. (keskikaiuttimen etäisyys) SL DIST. (vasemman surround-kaiuttimen etäisyys) SR DIST. (oikean surround-kaiuttimen etäisyys) SB DIST. (surround-takakaiuttimen etäisyys) SBL DIST. (vasemman surroundtakakaiuttimen etäisyys) SBR DIST. (oikean surround-takakaiuttimen etäisyys) FR 3 3 FR 32 9 (1 tuuman välein) FR 1,0 FR 10,0 (m) (1 cm:n välein) CNT 3 3 CNT 32 9 (1 tuuman välein) CNT 1,0 CNT 10,0 (m) (1 cm:n välein) SL 3 3 SL 32 9 (1 tuuman välein) SL 1,0 SL 10,0 (m) (1 cm:n välein) SR 3 3 SR 32 9 (1 tuuman välein) SR 1,0 SR 10,0 (m) (1 cm:n välein) SB 3 3 SB 32 9 (1 tuuman välein) SB 1,0 SB 10,0 (m) (1 cm:n välein) SBL 3 3 SBL 32 9 (1 tuuman välein) SBL 1,0 SBL 10,0 (m) (1 cm:n välein) SBR 3 3 SBR 32 9 (1 tuuman välein) SBR 1,0 SBR 10,0 (m) (1 cm:n välein) LH DIST. LH 3 3 LH 32 9 (1 tuuman välein) (vasemman yläkaiuttimen etäisyys) LH 1,0 LH 10,0 (m) (1 cm:n välein) RH DIST. (oikean yläkaiuttimen etäisyys) SW DIST. (lisäbassokaiuttimen etäisyys) DIST. UNIT (etäisyyden yksikkö) RH 3 3 RH 32 9 (1 tuuman välein) RH 1,0 RH 10,0 (m) (1 cm:n välein) SW 3 3 SW 32 9 (1 tuuman välein) SW 1,0 SW 10,0 (m) (1 cm:n välein) METER, FEET FL 9 10 FL 3 m FR 9 10 FR 3 m CNT 9 10 CNT 3 m SL 9 10 SL 3 m SR 9 10 SR 3 m SB 9 10 SB 3 m SBL 9 10 SBL 3 m SBR 9 10 SBR 3 m LH 9 10 LH 3 m RH 9 10 RH 3 m SW 9 10 SW 3 m FEET* 128 FI

129 Valikko Kohta Parametri Alkuasetus Speaker - asetukset <SPEAKER> Surround - asetukset <SURROUND> EQ -asetukset <EQ> Multi Zone - asetukset <ZONE> FRT CROSS* (etukaiuttimien jakotaajuus) CNT CROSS* (keskikaiuttimen jakotaajuus) SUR CROSS* (surround-kaiuttimien jakotaajuus) FH CROSS* (etuyläkaiuttimien jakotaajuus) SP IMP. (kaiuttimien impedanssi) EFFECT (HD-D.C.S.-tehostetyyppi) H. GAIN (PLIIz Height Gain Control) FRT BASS (etukaiuttimien bassotaso) FRT TREBLE (etukaiuttimien diskanttitaso) CNT BASS (keskikaiuttimen bassotaso) CNT TREBLE (keskikaiuttimen diskanttitaso) SUR BASS (surround-kaiuttimien bassotaso) SUR TREBLE (surround-kaiuttimien diskanttitaso) FH BASS (etuyläkaiuttimien bassotaso) FH TREBLE (etuyläkaiuttimien diskanttitaso) P.VOL MAIN (esiasetettu äänenvoimakkuus (pääkanava, MAIN)) P.VOL ZONE2 (esiasetettu äänenvoimakkuus (vyöhyke 2, Zone2)) Z2 LINEOUT (vyöhykkeen 2 linjalähdön tasotyyppi) 12V TRIG. (12 V:n liipaisin) CROSS 40 Hz CROSS 200 Hz (10 Hz:n välein) CROSS 40 Hz CROSS 200 Hz (10 Hz:n välein) CROSS 40 Hz CROSS 200 Hz (10 Hz:n välein) CROSS 40 Hz CROSS 200 Hz (10 Hz:n välein) 8ohm, 4ohm DYNAMIC, THEATER, STUDIO HIGH, MID, LOW * Tätä asetusta ei voi valita, jos kaiuttimen asetus on LARGE. FRT B. 10 db FRT B. +10 db (0,5 db:n välein) FRT T. 10 db FRT T. +10 db (0,5 db:n välein) CNT B. 10 db CNT B. +10 db (0,5 db:n välein) CNT T. 10 db CNT T. +10 db (0,5 db:n välein) SUR B. 10 db SUR B. +10 db (0,5 db:n välein) SUR T. 10 db SUR T. +10 db (0,5 db:n välein) FH B. 10 db FH B. +10 db (0,5 db:n välein) FH T. 10 db FH T. +10 db (0,5 db:n välein) OFF,, 92,0 db +23,0 db (0,5 db:n välein) OFF,,-92 db +18 db (1 db:n välein) FIXED, VARIABLE OFF, CTRL, ZONE, INPUT CROSS 120 Hz CROSS 120 Hz CROSS 120 Hz CROSS 120 Hz 8ohm THEATER MID FRT B. 0 db FRT T. 0 db CNT B. 0dB CNT T. 0dB SUR B. 0dB SUR T. 0 db FH B. 0 db FH T. 0 db OFF OFF VARIABLE OFF Asetusten säätäminen jatkuu 129 FI

130 Valikko Kohta Parametri Alkuasetus Tuner -asetukset <TUNER> Audio -asetukset <AUDIO> Video -asetukset <VIDEO> HDMI -asetukset <HDMI> FM MODE STEREO, MONO STEREO NAME IN (tallennettujen kanavien nimeäminen) PARENTAL* (Sirius-lapsilukko) CODE EDIT* (Sirius-lukituskoodin muokkaus) SR ANT AIM* (Sirius-antennin suuntaaminen) SIRIUS ID* D.L.L. Lisätietoja tästä toiminnosta on kohdassa Tallennettujen asemien nimeäminen (Name Input) (sivu 64). LOCK ON, LOCK OFF Lisätietoja tästä toiminnosta on kohdassa Käytön rajoittaminen tiettyihin kanaviin (Parental Lock) (sivu 68). Lisätietoja tästä toiminnosta on kohdassa Tunnusnumeron tarkistaminen (sivu 65). Lisätietoja tästä toiminnosta on kohdassa Tunnusnumeron tarkistaminen (sivu 65). D.L.L. AUTO2, D.L.L. AUTO1, D.L.L. OFF LOCK OFF 0000 D.L.L. AUTO1 A/V SYNC 0 ms 300 ms (10 ms:n välein) 0 ms (audio- ja videolähtöjen synkronointi) DUAL MONO (digitaalisen lähetyksen kielen valitseminen) MAIN/SUB, MAIN, SUB MAIN DEC. PRIO (digitaalisen audiotulon dekoodauksen ensisijaisuus) DEC. AUTO, DEC. PCM DEC. AUTO NIGHT MODE NIGHT ON, NIGHT OFF NIGHT OFF A. ASSIGN (audiotulon määritys) RESOLUTION V. ASSIGN (videotulon määritys) CTRL: HDMI (HDMI-ohjaus) *Vain Yhdysvaltain/Kanadan malli Lisätietoja tästä toiminnosta on kohdassa Äänen/kuvien toistaminen muista tuloista (Input Assign) (sivu 99). DIRECT, AUTO, 480/576i, 480/576p, 720p, 1080i, 1080p Lisätietoja tästä toiminnosta on kohdassa Äänen/kuvien toistaminen muista tuloista (Input Assign) (sivu 99). CTRL ON, CTRL OFF AUTO CTRL OFF PASS THRU ON, OFF OFF (läpisyöttö) AUDIO OUT AMP, TV+AMP AMP SW LEVEL (HDMI-kytkennän lisäbassokaiuttimen taso) SW AUTO, SW +10 db, SW 0 db SW AUTO SW LPF LPF ON, LPF OFF (HDMI-kytkennän lisäbassokaiuttimen alipäästösuodatn) LPF ON 130 FI

131 Valikko Kohta Parametri Alkuasetus System -asetukset NAME IN <SYSTEM> (tulojen nimeäminen) Lisätietoja tästä toiminnosta on kohdassa Syötteen nimeäminen (Name Input) (sivu 57). RS232C ON, OFF OFF AUTO STBY ON, OFF ON VER x.xxx UPDATE(PC) PERMIT, DENY DENY Näytön tietojen vaihtaminen Äänikenttä yms. voidaan tarkistaa vaihtamalla näytön tietoja. 1 Valitse tulo, jonka tiedot haluat tarkistaa. 2 Paina toistuvasti DISPLAY. Näyttö vaihtuu jokaisella DISPLAYpainikkeen painalluksella seuraavasti: Valitsemasi tulo t äänikentän tyyppi t äänenvoimakkuus t virtatiedot* t antamasi tulon nimi... * Virtatiedot eivät ehkä näy. RDS-lähetyksiä vastaanotettaessa (vain Euroopan malli) PS (Program Service -nimi) 1), Tallennuspaikan nimi, alue tai numero t Taajuus, alue ja tallennuspaikan numero t PTY (Program Type) -tieto 2) t RT (Radio Text) -tieto 3) t CT (Clock Time) t Äänikentän tyyppi t äänenvoimakkuus... 1) Nämä tiedot näkyvät myös niiden FM-asemien kohdalla, joilla ei ole RDS-palvelua. 2) Lähetettävän ohjelman tyyppi. 3) RDS-aseman lähettämät tekstimuotoiset sanomat. FM- ja AM-radiota kuunneltaessa Aseman nimi t taajuus t äänikentän tyyppi t äänenvoimakkuus... Hakemistonimi näkyy vain, jos sellainen on määritetty tulolle tai tallennetulle asemalle. Hakemistonimi ei näy, jos on syötetty pelkkiä välilyöntejä. Kun kanava viritetään SIRIUS-lähteestä (vain Yhdysvaltain/Kanadan malli) Kanavan nimi t kanavan numero t luokka t esittäjän nimi t kappaleen nimi t säveltäjän nimi t signaalin voimakkuus t äänikentän tyyppi t äänenvoimakkuus... Asetusten säätäminen 131 FI

132 Asennuskäyttö: laitteiden käyttäminen ulkoisella ohjauslaitteella (Quick Click) Vastaanottimeen kytkettyjen laitteiden käyttäminen ulkoisella ohjauslaitteella (Quick Click) Voit ohjata vastaanottimeen, projektoriin ja valonhallintayksikköön kytkettyjä laitteita. IR Blaster Yleiset laitteet Ulkoinen ohjauslaite Videotykki TV Valot Tulolaitteet 132 FI

133 Quick Click -toiminnon käyttäminen Voit ohjata vastaanottimeen, televisioon, projektoriin tai valaistusyksikköön kytkettyjä laitteita ulkoisella ohjauslaitteella. Huomautus Et ehkä voi hallita kaikkia käyttämiesi laitteiden toimintoja. Kunkin laitteen ohjaamiseen käytettävien toimintojen taulukko (Quick Click) toiminto Laiteluokka TV Videonauhuri VIDEOTYKKI DVD BD LD CD MD KAAPELI SATELL NAUHU IITTI RI Virta z z z z z z z z z z z z 10 numeroa z z z z z z z z z z z +10 ( ) z z z z z z z z z Enter z z z z z z z z z z z Tulojen vaihtaminen z z z z z z z z Näyttö (tiedot) z z z z z z z z z z z z Ylävalikko (opas) z z z z z z m/n/m/x/x z z z z z z z z z z Tallentaminen z z z z z z z z./> z z z z z z z z z V/v/B/b/valikko/ /lopetus/ paluu z z z z z z z z Kanava +/ z z z z z z z Väripainikkeet (punainen/sininen/ vihreä/keltainen) Kohtaus 1-16 (valaistus) Valot päälle/pois Himmennyksen ohjaus z z z z z DVR VALOT z z z Asennuskäyttö: laitteiden käyttäminen ulkoisella ohjauslaitteella (Quick Click) 133 FI

134 Ulkoisella ohjauslaitteella ohjattujen laitteiden asettaminen V/v/B/b, MENU Lähdelaitteen asettaminen 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Quick Click ja paina sitten. 3 Valitse Source Component ja paina sitten. 4 Valitse asetettavan laitteen tulo (myös televisio) painamalla ja paina sitten. 5 Valitse Preset Mode ja paina sitten. 6 Valitse asetettavan laitteen tyyppi ja paina sitten. 7 Valitse valmistajan nimi ja paina sitten. 8 Valitse koodi ja paina sitten. Jos haluat testata kokoonpanoa, valitse televisioruudusta Play. 9 Valitse Finish ja paina sitten. Yleisen laitteen asettaminen 1 Valitse valikosta Settings ja paina sitten tai b. 3 Valitse Common Component ja paina sitten. 4 Valitse asetettavan laitteen tyyppi ja paina sitten. 5 Valitse Preset Mode ja paina sitten. 6 Valitse asetettava laite ja paina sitten. 7 Valitse valmistajan nimi ja paina sitten. 8 Valitse koodi ja paina sitten. Jos haluat testata kokoonpanoa, valitse televisioruudusta Menu tai Power. Jos valitsit vaiheessa 6 TV, Menu tulee näkyviin. Muussa tapauksessa Power tulee näkyviin. 9 Valitse Finish ja paina sitten. Useiden komentojen suorittaminen automaattisesti peräkkäin Quick Click -toiminnolla (makrotoisto) Voit käyttää makrotoimintoa vaivattomasti Quick Click -toiminnon avulla. V/v/b, OPTIONS MENU 2 Valitse Quick Click ja paina sitten. 134 FI

135 1 Valitse Settings ja paina sitten tai b. 2 Valitse Quick Click ja paina sitten. 3 Valitse Macro ja paina sitten. 4 Valitse sen makron numero, jonka toimintoketjun haluat ohjelmoida, ja paina sitten. 5 Valitse asetettavan vaiheen numero ja paina sitten. 6 Valitse haluamasi laitetyyppi tai - Wait - ja paina sitten b. Jos valitset - Wait -, siirry vaiheeseen 8. 7 Valitse tunnus ja paina sitten b. 8 Valitse haluamasi kesto ja paina sitten. 9 Toista vaiheet 6-8, jos haluat ohjelmoida muiden laitteiden toimintoja. Makron nimen syöttäminen 1 Valitse valikosta Settings ja paina sitten tai b. Ohjelmoidun makron poistaminen 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Quick Click ja paina sitten. 3 Valitse Macro ja paina sitten. 4 Valitse haluamasi makron numero ja paina sitten. 5 Valitse haluamasi vaiheen numero ja paina sitten. 6 Valitse laitteen nimeksi ja paina sitten. 7 Tyhjennä tallennettu makro toistamalla vaiheet 5 ja 6. Sellaisten kaukosäädinkoodien määrittäminen, joita ei ole tallennettu Quick Click-toimintoon Asennuskäyttö: laitteiden käyttäminen ulkoisella ohjauslaitteella (Quick Click) 2 Valitse Quick Click ja paina sitten. 3 Valitse Macro ja paina sitten. 4 Paina OPTIONS. Valikon vaihtoehtojen luettelo tulee näkyviin. 5 Valitse Name Input ja paina sitten. 6 Valitse merkki painamalla V/v ja paina sitten b. Voit siirtää syöttöpistettä taakse- tai eteenpäin painamalla B/b. 7 Syötä merkit yksi kerrallaan toistamalla vaihe 6. Syötetty nimi tallennetaan. V/v/B/b, MENU 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Quick Click ja paina sitten. jatkuu 135 FI

136 3 Valitse Source Component tai Common Component ja paina sitten. 4 Valitse haluamasi laite ja paina sitten. 5 Valitse Learn Mode ja paina sitten. 6 Valitse uudeksi komennoksi tallennettava koodinumero ja paina sitten. 7 Jatka ohjelmoitavan laitteen kaukosäätimen vastaavan painikkeen painamista samalla, kun osoitat kaukosäädintä vastaanottimen kaukosäätimen tunnistinta kohti, kunnes televisioruudussa näkyy Complete. Kaukosäätimen tunnistin Noin 5 cm - 10 cm Test valitaan automaattisesti muutaman sekunnin kuluttua, kun uuden koodin rekisteröinti on valmis. 8 Paina. Ohjelmoidun koodin toimivuustesti alkaa. Jatka vaiheeseen 9, jos et halua tehdä toimivuustestiä. 9 Valitse Finish ja paina sitten. Huomautus Näyttöikkuna suljetaan siksi ajaksi, kun vastaanotin rekisteröi uutta koodia. Quick Click -toiminnon kaukosäädinten numerokoodien palauttaminen V/v/b, MENU 1 Valitse valikosta Settings ja paina sitten tai b. 2 Valitse Quick Click ja paina sitten. 3 Valitse Source Component tai Common Component ja paina sitten. 4 Valitse haluamasi laite ja paina sitten. 5 Valitse Reset ja paina sitten. Vahvistusviesti näkyy televisioruudussa. 6 Valitse Yes ja paina sitten. Valitun tulolähteen koko sisältö (eli kaikki ohjelmoidut tiedot) tyhjennetään. 7 Tyhjennä kaikki ohjelmoidut tiedot toistamalla vaiheet 4-6. Huomautus Itse makroa ei tyhjennetä. Jos olet asettanut valmiin koodin tai opetellun koodin makrovaiheessa, järjestelmässä käytetään oletuskoodia. 136 FI

137 Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä Voit hallita Sonyn tai muiden valmistajien kuin Sonyn laitteita vastaanottimen mukana toimitetulla monitoimisella kaukosäätimellä. Kaukosäädin on määritetty alkuasetusten mukaan hallitsemaan Sony-laitteita. Kun muutat kaukosäätimen asetuksia vastaamaan käyttämiäsi laitteita, voit hallita muiden kuin Sonyn valmistamia laitteita sekä muita Sony-laitteita, joita kaukosäätimellä ei alun perin pysty hallitsemaan (sivu 138). Vastaanottimeen kytkettyjen laitteiden ohjaaminen 1 Paina sen vastaanottimeen kytketyn laitteen tulopainiketta, jota haluat kaukosäätimellä hallita. 2 Paina seuraavan taulukon mukaisesti sopivaa painiketta toiminnon käyttämiseksi. Huomautus Et ehkä voi hallita kaikkia käyttämiesi laitteiden toimintoja. Kunkin laitteen ohjaamiseen käytettävien painikkeiden taulukko Painike Laite TV Videonauhuri DVD-soitin, DVD/ videonauhur i-yhdistelmä Blu-ray Discsoitin HDDtallennin PSX e) Video Digitaalinen Digitaalinen CD-soitin, CATV-pääte e)dss LD-soitin satelliitti / maanpäällinen vastaanotin f) Kasettinauhuri A/B DATsoitin MD- CD-soitin, tallen-nin AV?/1 z z z z z z z z z z z z Numero-painikkeet z z z z z z z z z z z z z z TV INPUT z GUIDE z z c) z z z z z -/-- z z z z z z z z z z z ENTER z z z z z z z a) z z z z z Text f) z z Väripainikkeet z z c) z z z TOOLS/OPTIONS z z z z z z z DISPLAY z z z z z z z z z z RETURN/EXIT z z z z z z z z z z V/v/B/b,, MENU, HOME z z z z z z z z z z./> z z z z z z z z z b) z z z B / b z z z z z z z m/tuning, M/TUNING + z z z z z z z z z z z z DISC SKIP z c) z d) z DIGITAL MEDIA PORTlaite jatkuu 137 FI Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä

138 Painike N, X, x z z z z z z z z z z z z MUTING, MASTER VOL +/, TV VOL +/ PRESET +/, TV CH +/ BD/DVD TOP MENU, BD/DVD MENU Laite TV Videonauhuri z DVD-soitin, DVD/ videonauhur i-yhdistelmä a) Vain LD-soitin b) Vain dekki B c) Vain DVD d) Vain Video CD e) Vain Yhdysvaltain/Kanadan malli f) Vain Euroopan malli z z z z z z a) z z z F1, F2 z z z z z e) PSX Video Digitaalinen Digitaalinen CD-soitin, CATV-pääte e)dss LD-soitin satelliitti / maanpäällinen vastaanotin f) Blu-ray Discsoitin HDDtallennin Kasettinauhuri A/B DATsoitin MD- CD-soitin, tallen-nin Kaukosäätimen ohjelmoiminen Kaukosäädin voidaan mukauttaa vastaamaan vastaanottimeen liitettyjä laitteita. Kaukosäädin voidaan ohjelmoida ohjaamaan myös muita kuin Sony-laitteita ja sellaisia Sony-laitteita, joita kaukosäätimellä ei normaalisti voi käyttää. Alla käytetään esimerkkinä tapausta, jossa muun valmistajan kuin Sonyn videonauhuri on kytketty vastaanottimen VIDEO 2 IN -liitäntöihin. RM SET UP SHIFT AV?/1 TV DIGITAL MEDIA PORTlaite Numeropainikkeet Tulopainikkeet ENTER 1 Paina samanaikaisesti AV?/1 ja RM SET UP. RM SET UP-painike vilkkuu. 2 Kun RM SET UP -painikkeen merkkivalo vilkkuu, paina ohjattavaa laitetta (esimerkiksi TV-painiketta) vastaavaa tulopainiketta. Jos haluat esimerkiksi ohjata VIDEO 2 IN -liitäntään kytkettyä videonauhuria, paina VIDEO 2. RM SET UP ja SHIFT syttyvät ja syöttöpainike vilkkuu. Jos painat sellaisen laitteen painiketta, jota ei voi ohjata tällä kaukosäätimellä, kuten TUNER, PHONO, DMPORT tai SOURCE, RM SET UP -painikkeen merkkivalo jakaa vilkkumista. 3 Anna numeropainikkeilla numerokoodi (tai yksi useasta mahdollisesta numerokoodista), joka vastaa ohjattavan laitteen merkkiä ja mallia. Tulopainikkeen merkkivalo syttyy. Huomautus TV-painikkeen kaukosäädinten numerokoodit ovat suurempia kuin FI

139 4 Paina ENTER. Kun numerokoodi on tarkistettu, RM SET UP -painikkeen merkkivalo välähtää kahdesti ja kaukosäädin poistuu ohjelmointitilasta automaattisesti. Myös tulopainikkeen merkkivalo sammuu. Ohjelmoinnin lopettaminen Paina missä tahansa vaiheessa RM SET UP. Laitetta ja sen valmistajaa vastaavat numerokoodit Käytä seuraavissa taulukoissa mainittuja numerokoodeja ohjatessasi joko muuta kuin Sony-laitetta tai sellaisia Sony-laitteita, jota kaukosäätimellä ei aluksi pysty ohjaamaan. Koska laitteen signaalit vaihtelevat mallin ja valmistusvuoden mukaan, laitteella voi olla useita numerokoodeja. Jos et onnistu ohjelmoimaan kaukosäädintä yhdellä koodilla, kokeile muita koodeja. Huomautuksia Numerokoodit perustuvat uusimpiin saatavissa oleviin tietoihin. On kuitenkin mahdollista, että laite ei reagoi eräisiin koodeihin tai mihinkään niistä. Tämän kaukosäätimen kaikki tulopainikkeet eivät ehkä toimi tiettyä laitetta käytettäessä. DAT-soittimen ohjaaminen Valmistaja Koodi(t) SONY 203 PIONEER 219 Kasettinauhurin ohjaaminen Valmistaja Koodi(t) SONY 201, 202 DENON 204, 205 KENWOOD 206, 207, 208, 209 NAKAMICHI 210 PANASONIC 216 PHILIPS 211, 212 PIONEER 213, 214 TECHNICS 215, 216 YAMAHA 217, 218 Minidisc-soittimen ohjaaminen Valmistaja Koodi(t) SONY 301 DENON 302 JVC 303 KENWOOD 304 HDD-tallentimen ohjaaminen Valmistaja Koodi(t) SONY 307, 308, 309 Blu-ray Disc-soittimen ohjaaminen Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä CD-soittimen ohjaaminen Valmistaja Koodi(t) SONY 101, 102, 103 DENON 104, 123 JVC 105, 106, 107 KENWOOD 108, 109, 110 MAGNAVOX 111, 116 MARANTZ 116 ONKYO 112, 113, 114 PANASONIC 115 PHILIPS 116 PIONEER 117 TECHNICS 115, 118, 119 YAMAHA 120, 121, 122 Valmistaja Koodi(t) SONY 310, 311, 312 PANASONIC 335 SAMSUNG 336 LG 337 PSX-laitteen ohjaaminen Valmistaja Koodi(t) SONY 313, 314, 315 Video DVD-soittimen ohjaaminen Valmistaja Koodi(t) SONY 401, 402, 403 BROKSONIC 424 jatkuu 139 FI

140 Valmistaja Koodi(t) DENON 405 HITACHI 416 JVC 415, 423 MITSUBISHI 419 ORITRON 417 PANASONIC 406, 408, 425 PHILIPS 407 PIONEER 409, 410 RCA 414 SAMSUNG 416, 422 TOSHIBA 404, 421 ZENITH 418, 420 DVD/videonauhuriyhdistelmälaitteen (tallentimen) ohjaaminen Valmistaja Koodi(t) SONY 411 HDD/DVD-yhdistelmälaitteen (tallentimen) ohjaaminen Valmistaja Koodi(t) SONY 401, 402, 403 Television ohjaaminen Valmistaja Koodi(t) SONY 501 AIWA 501, 536, 539 AKAI 503 AOC 503 CENTURION 566 CORONADO 517 CURTIS-MATHES 503, 551, 566, 567 DAYTRON 517, 566 DAEWOO 504, 505, 506, 507, 515, 544 FISHER 508, 545 FUNAI 548 FUJITSU 528 GOLDSTAR/LG 503, 512, 515, 517, 534, 544, 556, 568, 576 GRUNDIG 511, 533, 534 HITACHI 503, 513, 514, 515, 517, 519, 544, 557, 571 ITT/NOKIA 521, 522 J.C.PENNY 503, 510, 566 JVC 516, 552 KMC 517 Valmistaja Koodi(t) MAGNAVOX 503, 515, 517, 518, 544, 566 MARANTZ 527 MITSUBISHI/MGA 503, 519, 527, 544, 566, 568 NEC 503, 517, 520, 540, 544, 554, 566 NORDMENDE 530, 558 NOKIA 521, 522, 573, 575 PANASONIC 509, 524, 553, 559, 572 PHILIPS 515, 518, 557, 570, 571 PHILCO 503, 504, 514, 517, 518 PIONEER 509, 525, 526, 540, 551, 555 PORTLAND 503 QUASAR 509, 535 RADIO SHACK 503, 510, 527, 565, 567 RCA/PROSCAN 503, 510, 523, 529, 544 SAMSUNG 503, 515, 517, 531, 532, 534, 544, 556, 557, 562, 563, 566, 569 SAMPO 566 SABA 530, 537, 547, 549, 558 SANYO 508, 545, 546, 560, 567 SCOTT 503, 566 SEARS 503, 508, 510, 517, 518, 551 SHARP 517, 535, 550, 561, 565 SYLVANIA 503, 518, 566 THOMSON 530, 537, 547, 549 TOSHIBA 535, 539, 540, 541, 551 TELEFUNKEN 530, 537, 538, 547, 549, 558 TEKNIKA 517, 518, 567 WARDS 503, 517, 566 YORK 566 ZENITH 542, 543, 567 GE 503, 509, 510, 544 LOEWE 515, 534, 556 LD-soittimen ohjaaminen Valmistaja Koodi(t) SONY 601, 602, 603 PIONEER 606 Video CD -soittimen ohjaaminen Valmistaja Koodi(t) SONY FI

141 Videonauhurin ohjaaminen Valmistaja Koodi(t) SONY 701, 702, 703, 704, 705, 706 AIWA* 710, 750, 757, 758 AKAI 707, 708, 709, 759 BLAUPUNKT 740 EMERSON 711, 712, 713, 714, 715, 716, 750 FISHER 717, 718, 719, 720 GENERAL ELECTRIC 721, 722, 730 (GE) GOLDSTAR/LG 723, 753 GRUNDIG 724 HITACHI 722, 725, 729, 741 ITT/NOKIA 717 JVC 726, 727, 728, 736 MAGNAVOX 730, 731, 738 MITSUBISHI/MGA 732, 733, 734, 735 NEC 736 PANASONIC 729, 730, 737, 738, 739, 740 PHILIPS 729, 730, 731 PIONEER 729 RCA/PROSCAN 722, 729, 730, 731, 741, 747 SAMSUNG 742, 743, 744, 745 SANYO 717, 720, 746 SHARP 748, 749 TELEFUNKEN 751, 752 TOSHIBA 747, 756 ZENITH 754 Valmistaja Koodi(t) NOKIA 851, 853, 854, 864 RCA/PROSCAN 866, 871 HITACHI/BITA 868 HUGHES 867 JVC/Echostar/Dish 873 Network MITSUBISHI 872 SAMSUNG 875 TOSHIBA 869, 870 Kaapelisovittimen ohjaaminen Valmistaja Koodi(t) SONY 821, 822, 823 HAMLIN/REGAL 836, 837, 838, 839, 840 JERROLD/G.I./ MOTOROLA 806, 807, 808, 809, 810, 811, 812, 813, 814, 819 JERROLD 830, 831 OAK 841, 842, 843 PANASONIC 816, 826, 832, 833, 834, 835 PHILIPS 830, 831 PIONEER 828, 829 RCA 805 SCIENTIFIC ATLANTA 815, 816, 817 TOCOM/PHILIPS 830, 831 ZENITH 826, 827 Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä * Jos AIWA-videonauhuri ei toimi, vaikka käytät AIWA-koodia, kokeile Sony-koodin käyttämistä. Satelliittivirittimen ohjaaminen Valmistaja Koodi(t) SONY 801, 802, 803, 804, 824, 825, 865 AMSTRAD 845, 846 BskyB 862 GENERAL ELECTRIC 866 (GE) GRUNDIG 859, 860 HUMAX 846, 847 THOMSON 857, 861, 864, 876 PACE 848, 849, 850, 852, 862, 863, 864 PANASONIC 818, 855 PHILIPS 856, 857, 858, 859, 860, 864, FI

142 Useiden komentojen suorittaminen automaattisesti peräkkäin (makrotoisto) Makrotoistotoiminnolla yhdistetään useita peräkkäisiä komentoja yhdeksi komennoksi. Kaukosäätimessä on kaksi makroluetteloa (MACRO 1 ja MACRO 2). Kussakin makroluettelossa voi olla jopa 20 komentoa. Huomautus Ennen kuin määrität makrotoiston, vaihda kaukosäätimeen uudet paristot. RM SET UP Tulopainikkeet MACRO 1 MACRO 2 AMP Toimintoketjun ohjelmoiminen 1 Paina samanaikaisesti MACRO 1 tai MACRO 2 ja RM SET UP yli sekunnin ajan. RM SET UP -painike vilkkuu ja jokin tulopainikkeista syttyy (alkuasetuksen mukaan BD -painike syttyy). 2 Paina sen laitteen tulopainiketta, jonka toimintoketjun haluat ohjelmoida. 3 Paina painikkeita, jotka haluat ohjelmoida, samassa järjestyksessä kuin missä haluat toiminnot suoritettavan. Seuraavilla painikkeilla voit ohjelmoida tiettyjä toimintoja. Paina Tulopainiketta yli 1 sekunnin ajan MACRO 1 tai MACRO 2 Ohjelmoitavat toiminnot Vaihtaa tulon. Lisää yhden sekunnin pituisen viiveen. Jos haluat pidemmän viiveen, paina toistuvasti MACRO 1 tai MACRO 2. Vaiheessa 2 valitun tulopainikkeen merkkivalo välähtää kahdesti ja jää sitten palamaan. 4 Toista vaiheet 2 ja 3, jos haluat ohjelmoida muiden laitteiden toimintoja. 5 Lopeta ohjelmointi painamalla RM SET UP. Vihje Jos RM SET UP -painikkeen merkkivalo välähtää viidesti vaiheessa 1 eikä makron ohjelmoiminen onnistu, vaihda paristot uusiin. 142 FI

143 Ohjelmoinnin lopettaminen Asetukset peruuntuvat, kun mitään painiketta ei paineta 60 sekunnin aikana. Edellinen komento jää voimaan. Makrotoiston aloittaminen 1 Paina AMP. AMP-painikkeen merkkivalo syttyy ja sammuu. 2 Aloita makron toisto painamalla MACRO 1 tai MACRO 2. Makro käynnistyy ja suorittaa komennot ohjelmoidussa järjestyksessä. Komentojen lähettämisen aikana AMPpainikkeen merkkivalo vilkkuu ja RM SET UP-painikkeen merkkivalo palaa. Kun komennot on lähetetty, RM SET UPja AMP-painikkeiden merkkivalot sammuvat. Ohjelmoidun makron poistaminen 1 Poista tallennettu makro painamalla samanaikaisesti MACRO 1 tai MACRO 2 ja RM SET UP yli sekunnin ajan. RM SET UP-painike vilkkuu. 2 Paina RM SET UP. Makroksi tallennetut asetukset katoavat. Sellaisten kaukosäätökoodien määrittäminen, joita ei ole tallennettu kaukosäätimeen Opetustoiminnolla voidaan opettaa kaukosäätimelle ohjauskoodeja, joita se ei ennestään tunne, vaikka kaukosäätimen koodia ei olisi aiemmin tallennettu kaukosäätimeen. Huomautus Ennen kuin ryhdyt opettamaan kaukosäätimelle uusia komentoja, vaihda sen paristot uusiin. Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä jatkuu 143 FI

144 THEATER SHIFT Tulopainikkeet RM SET UP?/1 TV Koodin opetteluun käytetyt painikkeet* 3 Paina painiketta, johon haluat tallentaa uuden komennon. Jos painike on merkitty tähtimerkillä, kuten yllä olevassa kuvassa, paina SHIFT ja paina sitten painiketta. Vaiheessa 2 valitsemasi tulopainikkeen merkkivalo syttyy. (RM SET UPpainikkeen merkkivalo palaa edelleen.) 4 Kohdista kaukosäätimen vastaanotinosa sen lähettimen kaukosäätimen lähetinosaa päin, josta haluat opettaa koodin. Noin 5 cm - 10 cm Koodin opetteluun käytetyt painikkeet * Voit haluat tallentaa uuden komennon johonkin painikkeista, paina ensin SHIFT. 1 Paina samanaikaisesti THEATER ja RM SET UP. RM SET UP -painikkeen merkkivalo syttyy. 2 Paina sen laitteen tulopainiketta (TV-painike mukaan lukien), jota haluat ohjata uuden komennon avulla. Tulopainikkeen merkkivalo alkaa vilkkua. (RM SET UP-painikkeen merkkivalo palaa edelleen.) 5 Paina painiketta kaukosäätimellä, jolta haluat opettaa, lähettääksesi koodin. Kun vastaanottimen kaukosäädin vastaanottaa signaalin, vaiheessa 2 valitun tulopainikkeen merkkivalo sammuu. RM SET UP-painikkeen merkkivalo välähtää kahdesti, ja opetusprosessi on valmis. Jos opettaminen ei onnistu, RM SET UP -painike välähtää viisi kertaa. Yritä uudelleen alkaen vaiheesta 2. 6 Lopeta opetusprosessi painamalla RM SET UP. Vihjeitä Kun kaukosäätimen ohjauskoodeille varattu muisti täytyy, RM SET UP-painikkeen merkkivalo välähtää kymmenen kertaa ja opettaminen päättyy. Jos RM SET UP-painikkeen merkkivalo välähtää viidesti vaiheessa 1 eikä opettaminen onnistu, vaihda paristot uusiin. Jos et tallenna komentoa vaiheessa 3, varmista, ettet yritä tallentaa uutta komentoa painikkeelle, jolle on jo määritetty komento. Jos painikkeelle on jo määritetty komento, poista aiemmin määritetty komento etukäteen. 144 FI

145 Opettamisen lopettaminen Paina RM SET UP. Asetukset peruuntuvat myös silloin, kun mitään painiketta ei paineta 60 sekunnin aikana. Kaukosäätimen muistin tyhjentäminen Opetetun komennon käyttäminen Kun valitset opetettua syötettä, paina kyseisen toiminnon opettamisessa käytettyä painiketta. Opetetun koodin poistaminen 1 Paina samanaikaisesti THEATER ja RM SET UP. 2 Paina sitä tulopainiketta, josta haluat poistaa asetuksen. Tulopainikkeen merkkivalo alkaa vilkkua. (RM SET UP-painikkeen merkkivalo palaa edelleen.) 3 Paina?/1 yli 1 sekunnin ajan. Tulopainikkeen merkkivalo välähtää kahdesti. 4 Tyhjennä tallennettu asetus painamalla painiketta, jolle komento on opetettu. RM SET UP-painikkeen merkkivalo välähtää kahdesti, ja poisto on valmis. Jos poistaminen ei onnistu, RM SET UP -painikkeen merkkivalo välähtää viidesti. Yritä uudelleen alkaen vaiheesta 2. 5 Lopeta poisto painamalla RM SET UP. AV?/1 MASTER VOL?/1 1 Pidä?/1 painettuna ja paina sitten MASTER VOL ja AV?/1 niin, että kaikki painikkeet ovat painettuina samanaikaisesti. RM SET UP-painikkeen merkkivalo välähtää kolmesti. 2 Vapauta kaikki painikkeet. Kaukosäätimen muistin koko sisältö (eli kaikki ohjelmoidut tiedot) tyhjennetään. Kunkin laitteen ohjaaminen monitoimisella kaukosäätimellä 145 FI

146 Lisätietoja Varotoimet Turvallisuus Jos koteloon putoaa jokin esine tai koteloon kaatuu nestettä, irrota vastaanotin pistorasiasta ja toimita laite valtuutettuun huoltoliikkeeseen tarkistettavaksi ennen käytön jatkamista. Virtalähteet Ennen kuin otat vastaanottimen käyttöön, tarkista, että sen käyttöjännite on sama kuin paikallisessa sähköverkossa. Käyttöjännite on ilmoitettu vastaanottimen takaosassa olevassa kilvessä. Vastaanottimen irrottaminen virtalähteestä tarkoittaa virtajohdon irrottamista pistorasiasta. Jos et käytä vastaanotinta pitkään aikaan, irrota se pistorasiasta. Irrota virtajohto vetämällä pistokkeesta, ei johdosta. Pistokkeen liittimet on rakennettu turvallisuussyistä siten, että pistokkeen voi liittää pistorasiaan vain oikein päin. Jos et saa asetettua pistoketta kokonaan pistorasiaan, ota yhteys jälleenmyyjään. Virtajohdon saa vaihtaa vain valtuutettu huoltoliike. Älä sijoita vastaanotinta lämpölähteiden lähelle äläkä suoraan auringonvaloon tai paikkaan, jossa se on alttiina pölylle tai iskuille. Älä laita kotelon päälle mitään, mikä voi tukkia ilmanvaihtoaukot ja aiheuttaa vian. Älä sijoita vastaanotinta television, videonauhurin tai kasettinauhurin tai muun laitteen lähelle. (Jos vastaanotinta käytetään samaan aikaan kuin televisiota, videonauhuria tai kasettinauhuria ja laitteet ovat liian lähellä toisiaan, kohina voi lisääntyä ja kuvanlaatu heiketä. Tämä on erityisen todennäköistä käytettäessä sisäantennia. Suosittelemme tämän vuoksi ulkoantennin käyttöä.) Käyttö Muista sammuttaa laite ja irrottaa virtajohto pistorasiasta ennen muiden laitteiden liittämistä. Puhdistaminen Puhdista kotelo, paneeli ja säätimet pehmeällä, laimeaan puhdistusnesteeseen kostutetulla liinalla. Älä käytä mitään hankaustyynyä, hankaavaa jauhetta tai liuotinta, kuten alkoholia tai bensiiniä. Jos vastaanottimen suhteen esiintyy ongelmia tai kysyttävää, ota yhteys lähimpään Sonyjälleenmyyjään. Kuumeneminen Vastaanottimen kuumeneminen käytön aikana ei ole merkki viasta. Jos vastaanotinta käytetään jatkuvasti suurella äänenvoimakkuudella, kotelon kannen, sivujen ja pohjan lämpötila nousee huomattavasti. Älä kosketa koteloa, jotta et polttaisi itseäsi. Sijoittaminen Estä kuumeneminen ja lisää vastaanottimen käyttöikää sijoittamalla vastaanotin paikkaan, jossa on riittävä ilmanvaihto. 146 FI

147 Ongelmanratkaisu Jos vastaanottimen käytössä esiintyy jokin seuraavista ongelmista, käytä tätä ongelmanratkaisuopasta apuna ongelman korjaamisessa. Jos ongelma jatkuu, ota yhteys lähimpään Sony-jälleenmyyjään. Yleistä Vastaanottimen virta katkaistaan automaattisesti Auto Standby -asetuksena on ON (sivu 123). Uniajastintoiminto on käytössä (sivu 101). Settings -osio GUIkäyttöliittymästä ei näy televisioruudussa tai surround-tehoste ei vaihdu. Settings Lock -asetuksena on ON (sivu 123). Ääni Ääntä ei kuulu, vaikka valittaisiin mikä laite tahansa, tai ääni on hyvin vaimea. Tarkista, että kaiuttimien ja laitteiden liitännät ovat tukevat. Tarkista, että kaikki kaiutinjohdot on liitetty oikein. Tarkista, että sekä vastaanottimeen että kaikkiin laitteisiin on kytketty virta. Tarkista, että MASTER VOLUME-asetus ei ole db. Muuta sen asetukseksi noin 40 db. Varmista, että SPEAKERS (A/B/A+B/ OFF) -asetus ei ole OFF (sivu 44). Poista mykistystoiminto käytöstä painamalla kaukosäätimen MUTINGpainiketta. Tarkista, että INPUT SELECTORpainikkeella on valittu oikea laite. Tarkista, että kuulokkeita ei ole liitetty. Tarkista, onko Night Mode -toiminto käytössä (sivu 101). Vastaanottimen suojalaite on aktivoitunut. Sammuta vastaanotin, poista oikosulun aiheuttanut ongelma ja kytke virta takaisin päälle. Ääntä ei kuulu tietystä laitteesta. Tarkista, että kyseinen laite on liitetty oikein audion tuloliittimeen. Tarkista, että liitännässä käytettävät kaapelit on työnnetty kokonaan sekä vastaanottimen että laitteen liittimiin. Määritä INPUT MODE -asetukseksi AUTO (sivu 98). Etukaiuttimesta ei kuulu ääntä. Liitä kuulokkeet vastaanottimen PHONES-liitäntään ja varmista, että ääni kuuluu kuulokkeista. Jos kuulokkeista kuuluu vain toinen kanava, laitetta ei ehkä ole liitetty vastaanottimeen oikein. Tarkista, että kaikki kaapelit on työnnetty kokonaan sekä vastaanottimen että laitteen liittimiin. Jos molemmat kanavat kuuluvat kuulokkeista, etukaiutinta ei ehkä ole liitetty oikein vastaanottimeen. Tarkista sen etukaiuttimen liitäntä, joka ei tuota ääntä. Varmista, että olet kytkenyt analogisen laitteen L- ja R-liitännät etkä vain jompaakumpaa. Käytä monostereokaapelia (lisävaruste). Ääntä ei kuulu keskikaiuttimesta, jos jokin äänikenttä (kuten Pro Logic) on valittu. Jos keskikaiutinta ei ole liitetty, ääni toistetaan ainoastaan vasemmasta ja oikeasta etukaiuttimesta. Ääntä ei kuulu 2-kanavaisen analogisista lähteistä. Varmista, että valittua äänen (digitaalista) tuloliitäntää ei ole Input-valikon kohdassa Input Assign määritetty muulle tulolle (sivu 99). Lisätietoja jatkuu 147 FI

148 Digitaalisten lähteiden ääni ei kuulu (COAXIAL- tai OPTICALtuloliitännästä). Tarkista INPUT MODE -asetus (sivu 98). Varmista, että 2ch Analog Direct ei ole käytössä. Varmista, että valittua äänen (digitaalista) tuloliitäntää ei ole Input-valikon kohdassa Input Assign määritetty muulle tulolle (sivu 99). HDMI IN-liitännästä lähetettävää lähdeääntä ei toisteta vastaanottimeen liitetystä vahvistimesta tai television kaiuttimista. Tarkista, että laite on kytketty oikein kyseisen laitteen HDMI IN -liitäntään. Toistavan laitteen asetukset pitää ehkä määrittää. Lisätietoja on laitteen mukana toimitetuissa käyttöohjeissa. Jos katselet kuvia tai kuuntelet ääntä 1080p-, Deep Color- tai 3D-siirron aikana, varmista, että HDMI-liitännässä on käytetty High Speed HDMI -kaapelia. Vastaanotin ei ehkä lähetä ääniä, kun GUI on näkyvissä televisioruudulla. Poista GUI MODE käytöstä painamalla GUI MODE. Vasen ja oikea ääni ovat epätasapainossa tai kumoavat toisensa. Tarkista, että kaiuttimet ja laitteet on liitetty oikein ja tukevasti. Säädä tasapainon parametrit Auto Calibration-asetusvalikon avulla. Kaiuttimista kuuluu huomattavaa surinaa tai kohinaa. Tarkista, että kaiuttimien ja laitteiden liitännät ovat tukevat. Tarkista, että liitäntäkaapelit ovat loitolla muuntajista ja moottoreista ja vähintään 3 metrin päässä televisiosta ja loisteputkista. Siirrä televisio kauemmas audiolaitteista. Varmista, että U SIGNAL GND -liitin on maadoitettu (vain jos levysoitin on liitetty vastaanottimeen). Pistotulpat ja liittimet ovat likaiset. Pyyhi ne kevyesti alkoholiin kostutetulla liinalla. Keski-, surround- tai surroundtakakaiuttimista kuuluu vain hyvin vaimea ääni tai ei lainkaan ääntä. Tarkista, että kaiutinasetukset on tehty oikein Auto Calibration -asetusvalikosta tai Speaker Pattern -toiminnolla Speaker-asetusvalikosta. Tarkista myös Speaker-asetusvalikon Test Tone - toiminnolla, että ääni kuuluu oikein kummastakin kaiuttimesta. Valitse HD-D.C.S. -äänikenttä (sivu 75). Säädä kaiuttimien tasoa (sivu 109). Tarkista, että keski- ja surround-kaiutinten asetus on joko Small tai Large. Surround-takakaiuttimista ei kuulu ääntä. Eräillä levyillä ei ole Dolby Digital Surround EX -tunnusta, vaikka pakkauksessa on Dolby Digital Surround EX-logo. Lisäbassokaiuttimesta ei kuulu ääntä. Tarkista, että lisäbassokaiutin on kytketty oikein ja huolellisesti. Tarkista, että olet kytkenyt virran lisäbassokaiuttimeen. Jos kaikkien kaiuttimien asetus on Large ja Neo:6 Cinema tai Neo:6 Music on valittu, lisäbassokaiuttimesta ei kuulu ääntä. Surround-tehoste ei ole saatavilla. Tarkista, että äänikenttätoiminto on käytössä (paina MOVIE/HD-D.C.S. tai MUSIC). Äänikentät eivät toimi, kun vastaanotettava signaali on Dolby TrueHD-, DTS-HD- tai lineaarinen PCM -muodossa ja signaalin näytteenottotaajuus on vähintään 88,2 khz. PLII (Music/Movie), PLIIx (Music/ Movie), PLIIz Height ja Neo:6 (Music/Cinema) eivät toimi, kun kaiutinasettelu on 2/0 tai 2/ FI

149 Dolby Digital- tai monikanavaista DTSääntä ei tuoteta. Tarkista, että toistettava DVD-levy tai vastaava on tallennettu Dolby Digital- tai DTS-muodossa. Kun kytket DVD-soittimen tai muun laitteen tämän vastaanottimen digitaalisiin tuloliittimiin, tarkista, että kytketyn laitteen digitaalinen audiolähtöasetus on käytettävissä. Tallentaminen ei onnistu. Tarkista, että laitteet on liitetty oikein (sivu 33). Valitse lähdelaite (sivu 56). MULTI CHANNEL DECODINGmerkkivalo ei pala sinisenä. Tarkista, että toistolaite on liitetty digitaaliseen liittimeen ja että tulo on valittu oikein tässä vastaanottimessa. Tarkista, vastaako toistettavan ohjelman tulolähde monikanavaformaatin määrityksiä. Tarkista, että toistolaitteen asetuksena on monikanavaääni. Varmista, että valittua äänen (digitaalista) tuloliitäntää ei ole Input-valikon kohdassa Input Assign määritetty muulle tulolle (sivu 99). DIGITAL MEDIA PORT -sovittimeen liitetystä laitteesta ei kuulu ääntä. Säädä tämän vastaanottimen äänenvoimakkuutta. DIGITAL MEDIA PORT -sovitinta ja/tai laitetta ei ole liitetty oikein. Sammuta vastaanottimen virta ja liitä sitten DIGITAL MEDIA PORT -sovitin ja/tai laite uudelleen. Varmista, että DIGITAL MEDIA PORT - sovitin ja/tai laite tukevat tätä vastaanotinta. Video Televisioruudussa tai näytössä ei ole kuvaa tai kuva on epäselvä. Valitse vastaanottimesta oikea tulo (sivu 56). Valitse televisiossa oikea tulotila. Siirrä televisio kauemmas audiolaitteista. Määritä laitteen videotulo oikein. Tulosignaalin tulee olla sama kuin silloin, kun ylösmuunnetaan tulosignaalia tällä vastaanottimella (sivu 31). Kuva ei ehkä näy oikein, kun kytkentä on tehty HDMI-DVI-muuntokaapelilla. COMPONENT VIDEO OUT -kuvassa on häiriöitä. Televisio ei ehkä tue COMPONENT VIDEO OUT -liitännän lähtösignaalien resoluutiota. Valitse tällöin oikea resoluutio vastaanottimesta (sivu 117). HDMI-liitäntään kytketyn laitteen toistamia kuvia ei näy televisiossa, niissä on häiriöitä tai niiden toistossa on taukoja. Tarkista, että kaapelit on kytketty laitteisiin oikein ja huolellisesti. Toistavan laitteen asetukset pitää ehkä määrittää. Lisätietoja on laitteen mukana toimitetuissa käyttöohjeissa. Jos katselet kuvia tai kuuntelet ääntä 1080p-, Deep Color- tai 3D-siirron aikana, varmista, että HDMI-liitännässä on käytetty High Speed HDMI -kaapelia. Televisiossa ei näy 3D-kuvaa. 3D-kuvat eivät ehkä näy kaikkia televisiotai videokomponentteja käytettäessä. Tarkista, mitä 3Dkuvamuotoja järjestelmä tukee (sivu 154). Tallentaminen ei onnistu. Tarkista, että laitteet on liitetty oikein (sivu 24). Valitse lähdelaite (sivu 56). Lisätietoja jatkuu 149 FI

150 GUI ei näy televisioruudussa. GUI MODE on ehkä poistettu käytöstä. Ota GUI MODE käyttöön painamalla GUI MODE. Tarkista, että televisio on liitetty oikein. Viritin FM-vastaanotto on huono. Liitä vastaanotin 75 ohmin koaksiaalikaapelilla (lisävaruste) ulkoiseen FM-antenniin (sivu 150). Jos liität vastaanottimen ulkoiseen antenniin, maadoita se salaman varalta. Välttääksesi kaasuräjähdyksen älä liitä maadoitusjohtoa kaasuputkeen. Ulkoinen FM-antenni Vastaanotin Maadoitusjohto (lisävaruste) Maadoitukseen Radioasemia ei voi virittää. Tarkista, että antennit on liitetty tukevasti. Säädä antenneja ja liitä tarvittaessa ulkoinen antenni. Pidä satelliittiradioantenni loitolla kaiutinjohdoista ja virtajohdosta, jotta se ei aiheuta melua. Asemien signaalit ovat liian heikkoja (automaattista viritystä käytettäessä). Käytä suoraa viritystä. Varmista, että viritysväli on asetettu oikein (viritettäessä AM-asemia suoralla virityksellä). Yhtään asemaa ei ole tallennettu tai tallennetut asemat on poistettu (viritettäessä tallennettuja asemia). Tallenna asemia (sivu 63). Paina DISPLAY, jolloin taajuus näkyy näytössä. Järjestelmä ei vastaanota satelliittikanavia ollenkaan. Signaalin vastaanotto ei ole hyvä. Siirrä antenni paikkaan, jossa vastaanotto toimii hyvin. Tarkista, että olet tilannut haluamasi satelliittiradiopalvelun (sivu 64). RDS ei toimi. Varmista, että olet virittänyt FM-RDSaseman. Valitse voimakkaampi FM-asema. Haluamasi RDS-tiedot eivät näy. Ota yhteys radioasemaan selvittääksesi, mitä palveluja kyseinen asema itse asiassa tarjoaa. Jos asema tarjoaa kyseisiä palveluja, palvelu voi olla tilapäisesti epäkunnossa. HDMI-Ohjaus -toiminto HDMI-Ohjaus -toiminto ei toimi. Tarkista HDMI-yhteys (sivu 24). Varmista, että HDMI-asetusvalikon Control for HDMI -asetus on ON. Varmista, että kytketty laite on yhteensopiva HDMI-ohjaustoiminnon kanssa. Tarkista kytketyn laitteen HDMI-Ohjaus -asetukset. Lisätietoja on liitetyn laitteen käyttöohjeessa. Jos muutat HDMI-liitäntää, liität tai irrota virtajohdon tai jos laitteen virransaanti katkeaa, tee uudelleen toimet, jotka on ilmoitettu kohdassa BRAVIA Synctoiminnon käytön valmisteleminen (sivu 95). Kun Control for HDMI -asetuksena on OFF, BRAVIA Sync ei toimi oikein, vaikka laite olisi kytketty HDMI INliitäntään. BRAVIA Sync -toiminnolla ohjattavien laitteiden tyypeille ja määrille on seuraavat HDMI CEC -standardin mukaiset rajoitukset. 150 FI

151 Tallennuslaite (Blu-ray Disc -tallennin, DVD-tallennin tms.): enintään 3 laitetta Toistolaite (Blu-ray Disc -soitin, DVD - soitin tms.): enintään 3 laitetta Viritinlaite: enintään 4 laitetta AV-vastaanotin (audiojärjestelmä): enintään 1 laite Vastaanottimesta ja television kaiuttimista ei toisteta ääntä, kun järjestelmän äänenhallintatoimintoa käytetään. Varmista, että televisio on yhteensopiva järjestelmän äänenhallintatoiminnon kanssa. Jos televisiossa ei ole järjestelmän äänenhallintatoimintoa, määritä HDMIasetusvalikon Audio Out -asetukseksi TV+AMP, jos haluat kuunnella ääntä television kaiuttimesta ja vastaanottimesta. AMP, jos haluat kuunnella ääntä vastaanottimesta. Kun kytket vastaanottimen videolaitteeseen (videotykkiin tms.), ääni ei ehkä kuulu vastaanottimesta. Valitse tällöin AMP. Et voi kuunnella vastaanottimeen kytketyn laitteen ääntä, jos televisio on valittu vastaanottimen tuloksi. Vaihda vastaanottimen tuloksi HDMI, kun haluat katsoa ohjelmaa vastaanottimeen kytketystä laitteesta. Vaihda television kanavaa, kun haluat katsoa televisiolähetystä. Valitse laite tai tulo, jota haluat katsoa, kun katsot televisioon kytketyn laitteen ohjelmaa. Lisätietoja tästä toiminnosta on television käyttöohjeissa. Kun käytät HDMI-Ohjaus -toimintoa, et voi ohjata kytkettyä laitetta television kaukosäätimen avulla. Liitetystä laitteesta ja televisiosta riippuen, sinun on ehkä määritettävä laitteen ja television asetukset. Lisätietoja on kunkin laitteen ja television mukana toimitetuissa käyttöohjeissa. Vaihda vastaanottimen tuloksi laitteeseen liitetty HDMI-tulo. Kaukosäädin Kaukosäädin ei toimi. Osoita kaukosäätimellä vastaanottimen kaukosäätimen tunnistimeen. Poista esteet kaukosäätimen ja vastaanottimen välistä. Vaihda kaukosäätimen kaikki paristot uusiin, jos ne ovat kuluneet. Tarkista, että vastaanottimen komentomuoto on sama kuin kaukosäätimen. Jos vastaanottimen ja kaukosäätimen komentomuoto on eri, vastaanotinta ei voi käyttää kaukosäätimellä (sivu 103). Varmista, että valitset kaukosäätimellä oikean tulon. Kun käytät ohjelmoitua, muuta kuin Sonylaitetta, kaukosäädin ei ehkä toimi kunnolla riippuen laitteen mallista ja valmistajasta. Verkko Palvelinta ei löydy. Etsi palvelinta Server Search -toiminnon avulla (sivu 79). Tarkista seuraavat asiat: Onko reitittimen virta päällä? Jos tämän laitteen ja reitittimen välissä on jokin toinen laite, tarkista, että kyseisen laitteen virta on kytketty päälle. Onko kaikki kaapelit kytketty oikein ja tukevasti? Onko asetukset määritetty niin, että ne vastaavat reitittimen asetuksia (DHCP tai kiinteä IP-osoite)? Kun käytät tietokonetta, tarkista seuraavat asiat: Tietokoneen käyttöjärjestelmän sisäiset palomuuriasetukset. Tietoturvaohjelmiston palomuuriasetukset. Voit tarkistaa tietoturvaohjelmiston palomuuriasetukset katsomalla lisätietoja ohjelmiston ohjeesta. jatkuu 151 FI Lisätietoja

152 Rekisteröi tämä laite palvelimeen. Lisätietoja on palvelimen mukana toimitetuissa käyttöohjeissa. Odota hetki ja yritä sitten muodostaa palvelinyhteys uudelleen. Palvelimessa olevaa sisältöä ei löydy tai sitä ei voida toistaa. Vastaanotin näyttää Music -, Photo - ja Video -näytöissä vain sellaisen palvelimen tarjoaman sisällön sisällön, jonka vastaanottimella voi toistaa DLNA-ohjeistuksen mukaisesti. Palvelimen tarjoama sisältö, jonka nimen alussa ei ole [*]-merkkiä, on DLNAohjeistuksen mukaista ja sen voi toistaa vastaanottimella. Palvelimen tarjoama sisältö, jonka nimen alussa on [*]-merkki, ei ole -ohjeistuksen mukaista ja sen voi toistaa vastaanottimella. Saatavana voi olla sisältöä, jonka voisi toistaa vastaanottimella, mutta jota ei näytetä. Tämä johtuu siitä, että sisältöä ei ole määritetty DLNA-ohjeistuksissa. Vastaanotin ei ehkä pysty toistamaan sisältöä, vaikka se olisi määritetty DLNAohjeistuksiin. Tietyn sisällön saatavuus voi vaihdella palvelinohjelmiston mukaan. Jos sisältöä ei näy tai sitä ei voi toistaa, yritä käyttää palvelinohjelmistona mukana toimitettua VAIO Media plus -sovellusohjelmistoa. Yhteyden muodostaminen vastaanottimeen ei onnistu Setup Manager -sovellusohjelmistolla. Käytätkö tietokoneessa virustentorjuntaohjelmistoa, palomuuriohjelmistoa tai verkkopakettien suodatusohjainta? Poista tällaiset ohjelmistot käytöstä tilapäisesti tai muuta asetuksia niin, että kaikki vastaanottimesta lähetettävät TCPtai UDP-paketit hyväksytään. Vastaanottimen käyttö verkkoohjaimella ei onnistu. Varmista, että Network-asetusvalikon External Control -asetus on ON. Näkyykö verkko-ohjain Controllersasetusnäytön luettelossa ja sen Permit - ruutu valittuna? Jos ruutu ei ole valittuna, valitse Auto Permission ja palaa valikkoon. Käytä vastaanotinta verkko-ohjaimella kertaalleen ja poista sitten Auto Permission -valinta. Jos verkko-ohjain on tietokoneohjelmistopohjainen ohjain, suodattaako virustentorjunta- tai palomuuriohjelmisto kyseisen ohjelmiston? Salli ohjelmiston ja vastaanottimen välinen UPnP-tiedonsiirto. Jos ongelma ei johdu mistään edellä kuvatuista syistä eikä se ratkea hetken odottamisen jälkeen, tee seuraavat toimet. Kytke vastaanottimesta virta pois ja kytke se sitten uudelleen painamalla?/1. Käynnistä vastaanotin uudelleen pitämällä vastaanottimen painiketta?/1 painettuna, kunnes painikkeen yläpuolella oleva lamppu alkaa vilkkua vihreänä. Virheilmoitukset Jos tapahtuu virhe, näytössä näkyy kaksinumeroinen koodi ja ilmoitus. Järjestelmän tilan voi tarkistaa ilmoituksesta. Ratkaise ongelma seuraavan taulukon avulla. Jos ongelma ei poistu, ota yhteys lähimpään Sony-jälleenmyyjään. PROTECTOR Vastaanottimen yläpaneeli on peitetty. Vastaanottimen virta katkeaa automaattisesti muutaman sekunnin kuluttua. Poista vastaanottimen yläpaneelin peittävä este ja kytke virta uudelleen. 152 FI

153 Lisätietoja muista ilmoituksista on kohdissa Ilmoitusluettelo automaattisen kalibrointimittauksen jälkeen (sivu 49), DIGITAL MEDIA PORT-ilmoitusluettelo (sivu 59) ja Ilmoitusluettelo (sivu 70). Muistin tyhjentäminen Viiteosiot Kun haluat tyhjentää Katso Kaikki muistiin tallennetut sivu 41 asetukset Monitoiminen kaukosäädin sivu 145 Helppokäyttöisen kaukosäätimen muistin tyhjentäminen Kun olet irrottanut paristot, älä käytä kaukosäädintä muutamaan minuuttiin. Tietoja tukipalveluista Uusimpia vastaanotinta koskevia lisätietoja on seuraavassa Web-sivustossa. Asiakkaat Yhdysvalloissa ja Kanadassa: Asiakkaat Euroopassa: STR Tekniset tiedot Vahvistinosa LÄHTÖTEHO Lähtötehon vertailuarvo stereomuodolla1) 2) (8 ohmia 20 Hz 20 khz, THD 0,09 %): 3) : (8 ohmia 1 Hz, THD 0,09 %) 4) : 100 W W Lähtötehon vertailuarvo stereomuodolla (4 ohmia, 20 Hz 20 khz, THD 0,15%): 3) : (4 ohmia 1 Hz, THD 0,15%) 4) : 85 W + 85 W Lähtötehon vertailuarvo (8 ohmia 1 khz, THD 0,7 %) FRONT 2) : 110 W W CENTER 2) : 110 W SURROUND 2) : 110 W W SURROUND BACK 2) : 110 W W Lähtötehon vertailuarvo (4 ohmia 1 khz, THD 0,7 %) FRONT 2) : 100 W W CENTER 2) : 100 W SURROUND 2) : 100 W W SURROUND BACK 2) : 100 W W Lisätietoja 1) Joitakin äänikenttäasetuksia tai lähteitä käytettäessä ääntä ei ehkä toisteta. 2) Mitattu seuraavissa oloissa: Virtalähdevaatimukset: 120 V AC, 60 Hz (Yhdysvallat ja Kanada), 230 V AC, 50/60 Hz (Eurooppa ja yleisesti) 3) Yhdysvallat ja Kanada 4) Eurooppa ja yleisesti jatkuu 153 FI

154 Taajuusvaste PHONO MULTI CHANNEL INPUT, SA-CD/CD, MD/TAPE, TV, VIDEO 1/2, BD, DVD, SAT/CATV Tulot (analogiset) PHONO MULTI CHANNEL INPUT, SA-CD/CD, MD/TAPE, TV, VIDEO 1/2, BD, DVD, SAT/CATV Tulot (digitaaliset) BD, DVD, SA-CD/CD (koaksiaali) VIDEO 1/2, TV, MD/ TAPE (optinen) Lähdöt MD/TAPE (REC OUT), VIDEO 1, ZONE 2, ZONE 3 (AUDIO OUT) FRONT L/R, CENTER, SURROUND L/R, SURROUND BACK L/R, FRONT HIGH L/R, SUBWOOFER FM-viritinosa Viritysalue Antenni Antenniliittimet RIAA-korjauskäyrä ± 1,0 db (20 Hz - 20 khz) 10 Hz 100 khz ± 3 db Herkkyys: 2,5 mv Impedanssi: 50 kilo-ohmia S/N: 90 db (A, 20 khz LPF) Herkkyys: 150 mv Impedanssi: 50 kilo-ohmia S/N: 100 db (A, 20 khz LPF) Impedanssi: 75 ohmia S/N: 96 db (A, 20 khz LPF) S/N: 96 db (A, 20 khz LPF) Jännite:150 mv Impedanssi: 1 kiloohmia Jännite: 2 V Impedanssi: 1 kiloohmia 87,5 108,0 MHz FM-johtoantenni 75 ohmia, tasapainottamaton AM-viritinosa Viritysalue Alue 10 khz:n askel USA, Kanada khz Välitaajuus Antenni Viritysasteikko 450 khz Kehäantenni Video-osa Tulot/lähdöt Video: 1 Vp-p, 75 ohmia COMPONENT VIDEO: Y: 1 Vp-p, 75 ohmia P B : 0,7 Vp-p, 75 ohmia P B : 0,7 Vp-p, 75 ohmia 80 MHz HD-läpisyöttö HDMI-video Tulo/lähtö (HDMI-toistimen esto) p@60 Hz p@59,94/60 Hz p@59,94/60 Hz i@59,94/60 Hz p@59,94/60 Hz p@50 Hz p@50 Hz i@50 Hz p@50 Hz p@24 Hz 9kHz:n askel khz Eurooppa khz HDMI-video (3D) Tulo/lähtö (HDMI-toistimen esto) ,94/60 Hz samassa ruudussa ,94/60 Hz ylhäältä alas ,94/60 Hz samassa ruudussa ,94/60 Hz rinnakkain (puolikas) ,94/60 Hz rinnakkain (puolikas) Hz samassa ruudussa Hz ylhäältä alas 154 FI

155 Hz samassa ruudussa Hz rinnakkain (puolikas) Hz rinnakkain (puolikas) Hz samassa ruudussa Hz ylhäältä alas Tuetut toistoformaatit Kotiverkon laitteesta toimitetun sisällön on tuettava seuraavia formaatteja, jotta sisältöä voidaan toistaa tällä vastaanottimella. Sisällön tyyppi Musiikki Formaatti Muut ehdot Lineaarinen PCM MPEG-1 Layer3 (MP3) Windows Media Audio (WMA) AAC LPCM, määritetty DLNA-ohjeissa 1.0 Näytteenottotaajuus: 44,1 khz, 48 khz Kanavat: 1, 2 Kvantisointi: 16-bittinen MPEG, määritetty DLNA-ohjeissa 1.0 Bittinopeus: 32, 40, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320 kb/s Näytteenottotaajuus: 32 khz, 44,1 khz, 48 khz Kanavat: 1, 2 Koodaus: CBR, VBR WMA_FULL ja WMA_BASE määritetty DLNA-ohjeissa 1.0 Enimmäisbittinopeus: 385 kb/s Näytteenottotaajuus: enintään 48 khz Kanavat: 2 Ei yhteensopiva WMA Pro -tiedostojen kanssa. AAC_ISO, määritetty DLNA-ohjeissa 1.0 AAC-profiili tasolla 1, tasolla 2 Näytteenottotaajuus: 8, 11,025, 12, 16, 22,05, 24, 32, 44,1, 48 khz Enimmäisbittinopeus: 576 kb/s Kanavat: 1, 2 Kaikkia tiedostoja ei voi ehkä toistaa. WAV Lineaarinen PCM - yhteensopiva. Kaikkia tiedostoja ei voi ehkä toistaa. Sisällön tyyppi Formaatti Muut ehdot Valokuvat JPEG JPEG_SM, JPEG_MED ja JPEG_LRG määritetty DLNAohjeissa 1.0 Enimmäisresoluutio: Ei-progressiivinen JPEG BMP JPEG-yhteensopiva. Kaikkia tiedostoja ei voi ehkä toistaa. PNG JPEG-yhteensopiva. Kaikkia tiedostoja ei voi ehkä toistaa. jatkuu 155 FI Lisätietoja

156 Sisällön tyyppi Video Formaatti Muut ehdot MPEG-2 (NTSC) MPEG-2 (PAL) Windows Media Video (WMV) MPEG_PS_NTSC, määritetty DLNAohjeissa 1.0 Enimmäisresoluutio: Järjestelmän enimmäisbittinopeus: 10,08 Mb/s CBRenimmäisbittinopeus *: 9,80 Mb/s / VBR: 9,80 Mb/s * Bittinopeus MPEG-1 Layer 1/2/3-, PCM- tai AC3-audiomuotojen kanssa. MPEG_PS_PAL, määritetty DLNAohjeissa 1.0 Enimmäisresoluutio: Järjestelmän enimmäisbittinopeus: 10,08 Mb/s CBRenimmäisbittinopeus*: 9,80 Mb/s / VBR: 9,80 Mb/s * Bittinopeus MPEG-1 Layer 1/2/3-, PCM- tai AC3-audiomuotojen kanssa. Enimmäisresoluutio: Enimmäisbittinopeus: 2 Mb/s Windows Media Video 7/8/9 -vakiomääritykset pääprofiilille ja Windows Media Video 7/8/9 ilman mitään Windows Media Audio professional -profiileja. Kaikkia tiedostoja ei voi ehkä toistaa. Huomautuksia Ei yhteensopiva DRM-suojattujen tiedostojen kanssa. Kaikkie tiedostoja ei voi ehkä toistaa tiedostoista johtuvista syistä, vaikka ne täyttäisivät edellä kuvatut määritykset. DLNA-ohjeissa määritettyjen muotojen osalta palvelimen on tarjottava sisältö muodossa, joka sisältää oikein lisätyt DLNA-määritysten mukaiset muototiedot. Yleistä Virtalähdevaatimukset 120 V AC, 60 Hz (Yhdysvallat ja Kanada) 230 V AC, 50/60 Hz (Eurooppa ja yleisesti) Lähtöteho (DIGITAL MEDIA PORT) DC OUT: 5V, 700mA Virrankulutus Alue Yhdysvallat ja Kanada Eurooppa 350 W 360 W Virrankulutus (valmiustilassa) 0,5 W (kun Control for HDMI, Network Standby ja RS232C Control ovat OFF ja virta vyöhykkeellä-2 / vyöhykkeellä-3 on sammutettu.) Mitat mm (leveys/korkeus/syvyys) ulkonevat osat ja säätimet mukaan lukien Massa (noin) 12,8 kg (Yhdysvaltain/ Kanadan malli) 13,0 kg (Euroopan malli) Vakiovarusteet Käyttöohjeet (tämä kirja) Pika-asennusopas (1) GUI-valikkoluettelo (1) Ohjelmistolisenssitiedot (1) Optimointimikrofoni ECM-AC2 (1) FM-johtoantenni (1) AM-kehäantenni (1) Virtajohto (1) Monitoiminen kaukosäädin (1) Helppokäyttöinen kaukosäädin (1) R6 (AA-kokoiset) paristot (4) IR Blaster (1) Kaiutinjohdon kytkintyökalu (1) 156 FI

157 Setup Manager CD-levy (1) VAIO Media plus CD-levy (1) Pidätämme oikeuden muuttaa ulkoasua ja teknisiä ominaisuuksia ilman erillistä ilmoitusta. Lisätietoja 157 FI

158 Hakemisto Symbolit U SIGNAL GND -liitäntä 36 Numerot 12V Trigger kanavaa 71 2ch Analog Direct 71 2ch Stereo (tila) 71 4 ohmia kanavaa kanavaa 19 8 ohmia 43 A A.F.D. (tila) 72 A.F.D. Multi Stereo 72 A.P.M. (Automatic Phase Matching) 107 A/V Sync 115, 130 Ääni 115 AM 61 Antennin suuntaaminen 66 Asetukset 106 Asetusvaihtoehdot 54 Asetusvalikko 106 AUDIO OUT 130 Audio Out 118 Audio Return Channel (ARC) 98 Auto Calibration 45, 107, 126 Auto Standby 123 Auto Tuning 61 B Bass 7, 113, 129 BI-AMP 109 Blu-ray Disc -soitin 25, 27, 56 C Calibration Start 47 Calibration Type valitseminen 48, 126 Category Mode 66 CD-soitin 33, 36 Controllers 121 Crossover Freq 110, 129 D D.Range Comp (Dynamic range compressor) 112, 127 DCAC (Digital Cinema Auto Calibration) 45 Decode Priority 116, 130 Device Name 121 Digital Legato Linear (D.L.L.) 115 DIGITAL MEDIA PORT 13, 33, 57 Direct Tuning 61, 66 Distance Unit 112, 128 DLNA 78 DMPORT Control 60 Dolby Digital EX 77 Dual Mono 116, 130 DVD-soitin 25, 27 DVD-tallennin 30 E Elokuva 75 EQ 113 External Control 121 F FM 61 FM Mode 61, 130 G GUI (Graphical User Interface) 23 H HD-D.C.S. 75 HD-D.C.S. (tehostetyyppi) 112 HDMI 118 HDMI-liitännät 24 HDMI-Ohjaus 118 I Ilmoitukset Auto Calibration 49 DIGITAL MEDIA PORT 59 SIRIUS 70 Virhe FI

159 Input 56 Input Assign 99 INPUT MODE 98 ipod 60 K Kahden vahvistimen kokoonpano 104 Kaiutin 109 Kaiuttimien impedanssi 42 Kaukosäädin 13 17, 42, Kuunteleminen 86 Kytkennät antennit 38 audiolaitteet 33 kaiuttimet 21 näyttö 23 Verkko 39 videolaitteet 24 L L.F.E. (Low Frequency Effects) 10 Large 110 Lock Code 69, 130 M Manual Setup 109 MASTER VOLUME 8 Monivyöhyke 89, 114 Music Guide 84 Musiikki 58, 73 Muunto 31 My Library 79 My Library (Rhapsody) 85, 86 Mykistäminen 56 P Palvelin Valmisteleminen 51 Parental Lock 68, 130 Pass Through 97, 118 Phase Audio 111, 127 Phase Noise 111, 127 PHONES 8 PLII (Movie) 75 PLII (Music) 73 PLIIx (Movie) 75 PLIIx (Music) 73 PLIIz Height 73, 75 Position (Auto Calibration) 108, 126 Preset Mode 68 PROTECTOR 152 Q Quick Click 132 R Radio ID 65 Repeat 59, 80 Resolution 117, 130 Rhapsody Music Guide 84 My Library 85, 86 Rhapsody Digital Music Service 83 Rhapsody-asemat 84 Search 85 Tili 83 Rhapsody Digital Music Service 83 Rhapsody-asemat 84 RS232C Control 123 Lisätietoja N Name Input 57, 64, 108 Näytön vaihtaminen 131 Näyttö 9 Neo:6 (Cinema) 75 Neo:6 (Music) 73 Network Standby 121 Night Mode 101, 116, 130 O Ohjain 82 S Satelliittiradio 64 Search 85 Settings Lock 123 Setup Manager 87 SHOUTcast Kuunteleminen 86 Suosikkiasemat 87 Shuffle 59, 80 SIRIUS 64 SIRIUS-satelliittiradio 64 Small 110 jatkuu 159 FI
