1 Tekniset tiedot TOIMISTO-, SANITEETTI- & LIITOSKONTIT Sisältö 1. Yleistä Mitat (mm) ja painot (kg) Lyhennykset Vakiokokoonpanot Lämpöeristys Hyötykuormat Vakiohyötykuorma 1 / 2 (Vakio BM) Valinnaiset hyötykuormat (pois lukien kontin ulkokorkeus CAH 2,591 m ja 30') Valinnaiset hyötykuormat liitoskontti (pois lukien kontin ulkokorkeus CAH 2,591 m ja 30') Staattisen laskennan peruste Äänieristys Kontin rakenne Runkorakenne Pohja Katto Seinäelementit Väliseinät Ovet Ikkunat Sähköasennukset Tekniset tiedot Sähköjärjestelmän kuvaus (symbolit) BM-SA_FI Päivitetty: Sivu 1 / 27

2 3.3. Lämmitys ja ilmastointi Muut tiedot Kuljetuskorkeus Rakenne / asennus / statiikka / huolto Käsittely Sertifiointi Maali Saniteettikonttien varustelumahdollisuudet ja toimistokonttien varusteet Vesiasennus LIITE Asennusmahdollisuudet 10, 16 ja 20 -konteille, maks. CAH 2,96 m Asennusmahdollisuudet 24 ja konteille, maks. CAH 2,96 m Yleinen perustussuunnitelma 10'-, 16'- ja 20'-vakiokonteille (hyötykuormat kohdan mukaisesti) Yleinen perustussuunnitelma 10'-, 16'- ja 20' -konteille valinnaisilla hyötykuormilla (kohdan mukaan) Yleinen perustussuunnitelma 24'- ja 30'-konteille (kohdan mukaan) Kuljetus Käsittelyohjeet: 10', 16', 20', 24' ja 30' konteille (koottuna tai pakattuna) BM-SA_FI Päivitetty: Sivu 2 / 27

3 1. Yleistä Seuraava kuvaus koskee uusien toimisto- saniteetti- ja liitoskonttien kokoonpanoja ja varustelua. Konttimme ulkomitat vastaavat ISO-normia, joten niillä on paljon tämän järjestelmän etuja. Ne koostuvat vankasta runkorakenteesta ja vaihdettavista seinäelementeistä. CTX-vakiotoimistokontin varusteluvaihtoehtojen yhteydessä on merkintä 1 ja CTX-vakiosaniteettikontin varusteluvaihtoehtojen yhteydessä merkintä 2. Kaikki kokoonpanot, joiden kohdalla ei ole merkintää 1 tai 2, toimitetaan vain, jos asiasta on sovittu erikseen kirjallisesti Mitat (mm) ja painot (kg) Tyyppi ulko sisä paino (arvioitu) Pituus Leveys Korkeus Pituus Leveys Korkeus BM BU SU * Ilmoitetut mitat ja painot viittaavat vakiokokoonpanoihin (ks. kohtaa 1.3), ja ne voivat poiketa ilmoitetuista tiedoista varustetason ja kokoonpanon mukaan BM-SA_FI Päivitetty: Sivu 3 / 27

4 1.2. Lyhennykset Käytetyt lyhenteet: Toimistokontti mineraalivillaeristyksellä Toimistokontti polyuretaanieristyksellä Saniteettikontti mineraalivillaeristyksellä Saniteettikontti polyuretaanieristyksellä Mineraalivilla Polyisocyanurate Polyuretaani Kivivilla Sisäkorkeus Kontin ulkokorkeus Transpack (BM/BU paketissa) Yksiosainen turvalasi Laminoitu varmuuslasi Osittain karkaistu lasi BM BU SA SU MW PIR PU SW RIH CAH TP ESG VSG TVG 1.3. Vakiokokoonpanot Toimistokontti 10 Toimistokontti 16 Toimistokontti 20 Toimistokontti 30 Saniteettikontti 10 Saniteettikontti 20 BM-SA_FI Päivitetty: Sivu 4 / 27

5 1.4. Lämpöeristys Komponentti Eristysmateriaali Vahvuus U-arvo (W/m²K)* Katto MW 1 / ,36 MW 140 0,23 PU 100 0,20 PU 140 0,15 Seinäelementti MW ,57 MW 100 0,35 PU ,38 SW 60 0,61 SW 110 0, PIR 110 0, PU 110 0,24 Pohja MW 1 / ,55 MW 100 0,36 PU 100 0,20 Ikkuna peruseristetty lasi 1 / 2 4/16/4 mm 2,90 kaasutäytetty ikkuna 4/16/4 mm 1,10 kolminkertainen lasitus 4/8/4/8/4 mm 0,70 Ulko-ovi 1000 polystyreeni 40 mm 1, polystyreeni 40 mm 1,90 * U-arvot viittaavat ilmoitettuihin eristysvahvuuksiin katon eristystilassa Lisää eristysvaihtoehtoja ja EN ISO 6946:n mukaisia eristystehoja pyynnöstä! BM-SA_FI Päivitetty: Sivu 5 / 27

6 1.5. Hyötykuormat Vakiohyötykuorma 1 / 2 (Vakio BM) Lattiakuormitus: Pohjakerros suurin sallittu hyötykuorma 2,0 kn/m² (200 kg/m²) Yläkerrokset: suurin sallittu hyötykuorma 1,5 kn/m² (150 kg/m²) Tyypillinen lumikuorma maassa: korkeintaan kaksikerroksinen kokoonpano s k = 1,50 kn/m² (150 kg/m²) muotokerroin 0, 8 ( s 1 * s k 1, 2 kn/m² (120 kg/m²)) kolmikerroksinen kokoonpano s k = 1,25 kn/m² (125 kg/m²) muotokerroin 0, 8 ( s 1 * s k 1, 0 kn/m² (100 kg/m²)) Tuulikuorma V ref : korkeintaan kaksikerroksinen kokoonpano V ref = 27 m/s, [97,2 km/h] maastoluokitus III kolmikerroksinen kokoonpano V ref = 25 m/s, [90 km/h] maastoluokitus III Valinnaiset hyötykuormat (pois lukien kontin ulkokorkeus CAH 2,591 m ja 30') Lattiakuormitus: Pohjakerros: suurin sallittu hyötykuorma 4,0 kn/m² (400 kg/m²) Yläkerrokset: suurin sallittu hyötykuorma 3,0 kn/m² (300 kg/m²) Lumikuorma: tyypillinen lumikuorma lattialla s k = 2,5 kn/m² (250 kg/m²) muotokerroin 0, 8 ( s 1 * s k 2, 0 kn/m² (200 kg/m²)) Tuulikuorma V ref : V ref = 25 m/s, [90 km/h] maastoluokitus III Valinnaiset hyötykuormat liitoskontti (pois lukien kontin ulkokorkeus CAH 2,591 m ja 30') Lattiakuormitus: Pohjakerros: suurin sallittu hyötykuorma 5,0 kn/m² (500 kg/m²) Yläkerrokset: suurin sallittu hyötykuorma 5,0 kn/m² (500 kg/m²) Lumikuorma: tyypillinen lumikuorma lattialla s k = 2,5 kn/m² (250 kg/m²) muotokerroin 0, 8 ( s 1 * s k 2, 0 kn/m² (200 kg/m²)) Tuulikuorma V ref : V ref = 25 m/s, [90 km/h] maastoluokitus III Tuulennopeuden ollessa yli 90 km/h [25 m/s] on käytettävä kontin lisävarmistuksia (kiinnikkeet, ruuvaukset jne.). Nämä toimenpiteet on annettava vain osaavien, asianmukaisen koulutuksen saaneiden henkilöiden määritettäviksi paikallisten määräysten mukaisesti. Hyötykuormat ovat voimassa vain konttien järjestelymahdollisuuksien mukaisesti (ks. kohdat 6.1./6.2.). Muita valinnaisia kantokuormia tai paikallisten määräysten mukaisia maanjäristyssuojia on saatavilla tilauksesta. BM-SA_FI Päivitetty: Sivu 6 / 27

7 1.6. Staattisen laskennan peruste Vaikutuspuoli: EN 1990 (Eurokoodi 0; perusta) EN (Eurokoodi 1; lumi) EN (Eurokoodi 1; tuuli) Vastuspuoli: EN (Eurokoodi 3; teräs) EN (Eurokoodi 5; puu) 1.7. Äänieristys Äänieristysarvot pyyntöä vastaan BM-SA_FI Päivitetty: Sivu 7 / 27

8 2. Kontin rakenne 2.1. Runkorakenne Lattiarunko Pitkittäissuuntainen lattiapalkki Vakiokontti 1 / 2 BM/SA- kontti (valinnaiset hyötykuormat kohdan mukaisesti) Liitoskontti (valinnaiset hyötykuormat kohdan mukaisesti) valmistettu kylmävalssatusta hitsatusta teräslevystä, 4 konttikulmaa, hitsattu 3 mm (S 235) 4 mm (S 355) Etureunan lattiapalkki 3 mm (S 235) Poikittaissuuntainen lattiapalkki Trukkitaskut Kulmapilarit Kattorunko Pituussuuntainen kattopalkki valmistettu hattuprofiilista (Ω-profiili), s = 2,5 mm (S 235) 2 trukkitaskua pitkittäissivulla (pois lukien 30':n malli) haarukkatrukkitaskun koko: 352 x 85 mm trukkitaskun etäisyys keskeltä: mm 1 / 2 vaihtoehtoisesti: mm / 950 mm / ilman trukkitaskuja valmistettu kylmävalssatuista hitsatuista teräsprofiileista, pohja- ja kattorungot ruuvattu 4 mm (S 275) 5 mm (S 355) valmistettu kylmävalssatusta hitsatusta teräslevystä, 4 konttikulmaa, hitsattu 3 mm (S 235) 4 mm (S 355) Etuosan kattopalkki 2,5 ja/tai 3 mm (S 235) Poikittaissuuntainen kattopalkki, puuta Verhoilu --- sinkitty teräslevy, kaksoissaumattu, vahvuus 0,60 mm 2.2. Pohja Lämpöeristys: Eristysmateriaali: MW 1 / 2 Paloluokitus A1 standardin EN mukaan (palamaton) PU Paloluokitus E standardin EN :n mukaisesti Eristysvahvuus: 60 mm 1 / 2 / 100 mm Alapohja: MW 1 / 2 0,60 mm:n sinkityt peltilevyt (PU-eristystä käytettäessä: alumiinilaminointi) Erilaiset peltityypit mahdollisia BM-SA_FI Päivitetty: Sivu 8 / 27

9 Lattia: Pohjalevyt: Lastulevy 1 vahvuus 22 mm Е1 standardin EN 312:2003 mukaisesti, paloluokitus D-s2, d0 tai Dfl-s1 standardin EN mukaisesti 2.3. Katto Liimapuulevy, vahvuus 21 mm Е1 standardin EN 717:2 mukaisesti, paloluokitus D-s2, d0 tai Dfl-s1 standardin EN mukaisesti Sementoitu lastulevy 2 vahvuus 20 mm Paloluokitus B-s1, d0 standardin EN 13986:2004:n mukaisesti Lattiapäällyste: Muovinen lattiapäällyste 1 vahvuus 1,5 mm Paloluokitus B fl -s1 standardin EN mukaan Eurooppalainen luokitus: EN 685, kuormitusluokka Levyt hitsattu Lämpöeristys: Eristysmateriaali: MW 1 / 2 Muovinen lattiapäällyste vahvuus 2,0 mm Paloluokitus B fl -s1 standarding EN mukaan Eurooppalainen luokitus: EN 685, kuormitusluokka Levyt hitsattu Muovinen nappimattolattiapäällyste 2 vahvuus 1,1 + 0,2 mm Paloluokitus B fl -s1 standardin EN mukaan Eurooppalainen luokitus: EN 685, kuormitusluokka 22 Levyt hitsattu Saniteettitiloissa tai tilauksesta korotettu Alumiini-rihlalevy vahvuus 2 + 0,5 mm Paloluokitus A1 standardin EN mukaan (palamaton) PU Paloluokitus E standardin EN :n mukaisesti Eristysvahvuus: 100 mm 1 / 2 / 140 mm Kattoverhoilu: Pinnoitettu lastulevy 1 10 mm vahvuus, pinnoite valkoinen Е1 standardin EN 312 mukaisesti paloluokitus D-s2, d0 standardin EN mukaan Kipsilevy, pinnoitettu pelti 2 10mm vahvuus, väri: valkoinen (RAL 9010-tyyppinen) paloluokitus A2-s1,d0 standardin EN mukaan CEE-liitäntä: upotettu ulkoa etuosan kattorunkoon 2.4. Seinäelementit Seinäpaksuus 60 mm 60 2 / 70 1 / 110 mm (eristysmateriaalin mukaan) BM-SA_FI Päivitetty: Sivu 9 / 27

10 Saatavilla olevat elementit: - seinä - ovi - ikkuna - ilmastointi - saniteetti-ikkuna - puoli - kaksiosainen (vain ikkunat tai ovi) - kiinteä lasitus Ulkoverhoilu: profiloitu, sinkitty ja pinnoitettu pelti, vahvuus 0,60 mm Eristysmateriaali: MW 1 Paloluokitus A1 standardin EN mukaan (palamaton) PU 2 Paloluokitus B-s3, d0 standardin EN mukaan PIR Paloluokitus B-s2, d0 standardin EN mukaan SW Paloluokitus SIST EN , A1 palamaton Eristysvahvuus: 60 mm 1 / 2 / 100 mm / 110 mm Sisäverhoilu: Pinnoitettu lastulevy 1 vahvuus 10 mm, sisustus: vaalea tammi 1 / valkoinen Е1 standarding EN 312 mukaan paloluokitus D-s2, d0 standardin EN mukaan Kipsilevy, pinnoitettu pelti vahvuus 10 mm, väri: valkoinen (RAL 9010-tyyppinen) paloluokitus A2-s1,d0 standardin EN mukaan Sinkitty teräslevy 2 vahvuus 0,5 mm, sisustus: vaalea tammi / valkoinen 2 Seinäelementit - kokoonpanoyhdistelmät: Eristysmateriaali Paneelin vahvuus MW 70 / 110 Ulkoverhoilu Eristysvahvuus Sisäverhoilu 60 / 100 PU 60 Pelti 60 - Pelti PIR Pelti SW 60 / / Pelti - kaksipuolinen pinnoitettu lastulevy - kipsilevy, pinnoitettu pelti BM-SA_FI Päivitetty: Sivu 10 / 27

11 2.5. Väliseinät Saatavilla olevat elementit: - seinäelementti - ovielementti - ikkunaelementti Puurakenne 1 : kokonaisvahvuus 60 mm Runko: puurungot, vahvuus 40 mm Molemminpuolinen verhoilu: pinnoitettu lastulevy 10 mm vahvuus, sisustus: vaalea tammi / valkoinen Е1 standardin EN 312 mukaan paloluokitus D-s2, d0 standardin EN mukaan Pinnoitettu pelti 2 : kokonaisvahvuus 60 mm Runko: puukehys kartonkikennolla, vahvuus 60 mm Molemminpuolinen verhoilu: pinnoitettu pelti, vahvuus 0,5 mm, väri: valkoinen (RAL 9010-tyyppinen) PU-rakenne: kokonaisvahvuus 45 mm (vain ulkokorkeus CAH mm) Molemminpuolinen verhoilu: sinkitty teräslevy, vahvuus 0,5 mm, sisustus: vaalea tammi Eristys: PU paloluokitus B-s3, d0 standardin EN mukaan PIR-toteutus: kokonaisvahvuus 110 mm Molemminpuolinen verhoilu: sinkitty teräslevy, vahvuus 0,5 mm, sisustus: valkoinen (RAL 9010-tyyppinen) Eristys: PIR, paloluokitus B-s2, d0 standardin EN mukaan 2.6. Ovet - DIN-normin mukainen kokoonpano - oikealle tai vasemmalle aukeava - sisään- tai ulospäin aukeava - teräskehys kolme sivua peittävällä tiivisteellä - ovilehti molemminpuolin sinkittyä ja pinnoitettua peltiä Mitat: Rakennemitat Maks. läpimenoleveys 625 x mm (vain sisäovena ja/tai WCovena) 561 x mm 875 x mm 1 / x mm x mm 936 x mm x mm x mm vakiolehti, sis. piiloreunasalvat 875 x 2125 mm 811 x mm 1000 x 2125 mm 936 x mm 2000 x 2125 mm x mm vakiolehti, sis. piiloreunasalvat Vaihtoehtoisesti: - oven hätäavaus (standardin EN 1125 mukaan) BM-SA_FI Päivitetty: Sivu 11 / 27

12 - oviportti varkaudenestomekanismilla (rakennemitta875 x mm) - ovensuljin - eristelasitus: L x K = 238 x mm ( ESG ) 550 x mm ( ESG ) 550 x 450 mm ( ESG ) 2.7. Ikkunat Toimistoikkunat: - muovikehys eristelasituksella ja integroidulla PVC-kaihtimella väri: valkoinen - rullakaihdinkotelo, sis. hihnakelan ja pakkoilmankierron: rasian korkeus 145 mm, säleväri vaaleanharmaa - yhdenkäden kääntö-/kallistushela HUOMIO: Sisäänrakennettu eristelasitus soveltuu enintään metrin korkeudella merenpinnasta. Merenpinnan korkeuden ollessa yli metriä on käytettävä paineentasausventtiilillä varustettuja ikkunoita. Ikkunavaihtoehdot: Vakioikkuna: Toimistoikkuna 1 Saniteetti-ikkuna 2 (näkösuojan tarjoava lasitus) Valinnaiset ikkunat: kiinteä lasitus ( ESG ) kiinteä lasitus ( ESG ) kiinteä lasitus ( ESG ) kiinteä lasitus ( ESG ) kiinteä lasitus liukuosiolla ( ESG ) kaksinkertaiset liukuikkunat kaksinkertaiset ikkunat ikkuna palvelu-/lippuluukulla päiväkoti-ikkuna Rungon ulkomitat 945 x mm 652 x 714 mm 945 x mm 945 x mm (CAH mm) 945 x mm (CAH mm ja mm) x mm 945 x mm x mm x mm 945 x mm 945 x mm Ikkunakaide (ikkunan yläreunan ja alemman ikkunaprofiilin yläreunan välinen pystysuora etäisyys): toimistoikkuna (CAH mm) toimistoikkuna (CAH ja mm) vaihtoehtoisesti (CAH ja mm) saniteetti-ikkuna päiväkoti-ikkuna mm 1 mm 1 mm mm ² mm Vaihtoehtoisesti: - ikkunakalterit (toimisto- ja saniteetti-ikkuna) - ilmanvaihtoräppänä ikkunakaihdinlaatikossa - alumiinikaihtimet, sis. ketjuvarmistuksen ja rullakiskot - eristetty sälekaihdinlaatikko - ESG / VSG / TVG BM-SA_FI Päivitetty: Sivu 12 / 27

13 3. Sähköasennukset Toteutus: Upporasia IP20 1 / IP44 2 Maakohtaisten standardien mukaiset pistorasiat (VDE, CH, GB, FR, CZ/SK, DK, IT) Maakohtaiset kokoonpanot/poikkeavuudet mahdollisia 3.1. Tekniset tiedot Perus VDE (= ÖVE, SKAN, NO,CZ/SK, IT) 1 / 2 FR GB CH, DK Liitäntä: upotettu CEE-liitäntä pistokkeen/pistorasian kautta Jännite: 230V / 3-napainen/ 4-napainen/ 32 A 1 / 2 A (3x6 mm 2 ) Taajuus: 400V / 5-napainen/ 32 A 1 / 2 (5x6 mm 2 ) 50 Hz Suojaus: vikavirtasuojakytkin 40 A/0,03 A 1 / 2, 4-napainen (400 V) vikavirtasuojakytkin 63 A/0,03 A, 2-napainen (230 V) Sähkökeskus: sähkökeskus AP, yksirivinen/kaksirivinen 1 sähkökeskus AP yksirivinen/kaksirivinen kostea tila 2 Johto: (N)YM-J / H05 VV-F RO2V (N)YM-J / H05 VV-F Virtapiirit: Valo: johdonsuojakatkaisin 10 A, 2-napainen (3x1,5 mm 2 ) 1 / 2 Lämmitys: johdonsuojakatkaisin 13 A, 2-napainen (3x1,5 mm 2 ) 1 / 2 Pistorasia: johdonsuojakatkaisin 13 A 2-napainen (3x2,5 mm 2 ) 1 / 2 johdonsuojakatkaisin 10A Pistorasia: 2 Stk. kaksoispistorasia 1 (toimistokontti 20 ) 3 Stk. yksinkertainen pistorasia 2 (saniteettikontti 20 ) Valaistus: Valokatkaisin 1 / 2 2 kpl kaksoisvalopalkkeja suojakuvulla ja loisteputkilla 2x 36 W 1 1 kpl valopalkki suojakuvulla ja loisteputkella1x 36 W 2 Vaihtoehtoisesti: - toimistovalot 2x 36 W / 2x 58W - lasinen plafondivalaisin25 W - liitäntärasia 2-napainen (3x1,5 mm 2 ) BM-SA_FI Päivitetty: Sivu 13 / 27

14 Yhteensopiva seuraavien CENELECsäädösten kanssa: - HD : HD : HD : HD : HD S1: HD S1:2003 Maadoitus: Kansainvälinen maadoitusliitin: Molempien etukulmien alakehyksessä on reikä (Ø 9,4 mm) maadoitusliittimen kiinnittämistä varten. - Maadoitusliitin kiinnitetään itsekierteittävällä ruuvilla M10. Ruuvin oikea sijaintipaikka kontissa on määritetty valmiiksi tehtaalla. - Kontin mukana toimitetaan maadoitusliitin ja pidike, jotka asiakas asentaa itse käyttöpaikalla. - Asiakas suorittaa kontin suojamaadoituksen käyttöpaikalla. Kaapelointi: - Kiinteä kaapelointi paneelikokoonpanon ja käyttölaitteen mukaisesti 1 / 2 - Joustava kaapelijärjestelmä, sis. pistokkeet ja täyspitkän kaapelin Turvaohje: Konttien ketjutus on mahdollista olemassaolevalla CEEpistokejärjestelmällä. Sähköisesti yhteenliitettävien konttien lukumäärää määritettäessä on otettava huomioon odotettu kuorman hinausvirta yhdyskaapeleissa. Sähköalan ammattilaisen on suoritettava kontin käyttöönotto. Sähköjärjestelmän asennus-, käyttöönotto-, käyttö- ja huolto-ohjeet toimitetaan mukana jakorasian yhteydessä, ja niitä on noudatettava! Kytke kaikki käyttölaitteet pois toiminnasta ennen pienjänniteverkkoon liittämistä, ota maadoitus käyttöön (tarkista konttien välisten maadoitusjohtojen ja maadoituksen liitäntäjohtojen samannapaisuus sekä pienimpedanssisuus). Huomio: Kytkentä- ja liitäntäjohtojen nimellisvirta on enintään 32 ampeeria. Niitä ei ole varustettu ylivirtasuojalla. Kontin saa liittää ulkoiseen virtalähteeseen vain valtuutettu alan yritys. Ennen kuin kontti (yhdistetyt kontit) otetaan käyttöön ensimmäisen kerran, valtuutetun alan yrityksen tulee tarkastaa vikasuojan suojaustoiminto. Huomio: Lämminvesivaraajan saa ottaa käyttöön vain, kun se on täytetty! Puhdistus painepesurilla on KIELLETTY. Kontin sähköosia ei saa puhdistaa missään tapauksessa käyttämällä suoraa vesisuihkua. Jos kontteja käytetään alueella, jossa on poikkeuksellisen korkea salamointivaara, ylivirroilta on suojauduttava maakohtaisten määräysten mukaisesti. Mikäli käytetään koneita tai laitteita, jotka aiheuttavat korkeita käynnistysvirtapiikkejä (ks. kyseisten laitteiden käyttöohjeet), on käytettävä vastaavia FI/LS-kytkimä. BM-SA_FI Päivitetty: Sivu 14 / 27

15 Kontin sähköjärjestelmän katsotaan soveltuvan vähäiselle tärinäkuormitukselle. Korkeampien kuormitusten yhteydessä on noudatettava kansallisten teknisten määräysten mukaisia käytäntöjä (esim. pisto- tai ruuviliitännät). Jos kontteja käytetään kohteissa, joissa on kohonnut maanjäristyksen vaara, on noudatettava paikallisia määräyksiä ja laitteisto on mukautettava niiden mukaisesti. Kontin ulkoinen liitäntäkaapeli tulee valita kansallisten teknisten määräysten mukaisesti. Kontit on suojattava termiseltä ylikuormitukselta tyypin gl tai gg sulakkeella (max In = 32 A) Sähköjärjestelmän kuvaus (symbolit) Valot yleiset Pistorasia, yksiosainen Pistorasia, kaksiosainen Sisälämmitys, yleinen Lämminvesivaraaja, yleinen Tuuletin Liitäntärasia Valokatkaisin, yksiosainen Sarjakatkaisin Vaihtokatkaisin Minikeittiö BM-SA_FI Päivitetty: Sivu 15 / 27

16 3.3. Lämmitys ja ilmastointi Yksilöllinen lämmitys pakkasvahdeilla, sähköpatterilla tai termostaateilla ja/tai ylikuumenemissuojalla varustetuilla pikalämmittimillä. Mekaaninen ilmanvaihto on mahdollista E-puhaltimilla, ja lisäksi konttiin on tilauksesta saatavilla myös ikkuna-ilmastointilaite. Tilojen säännöllisestä tuuletuksesta on huolehdittava. 60 % suhteellista ilmankosteutta ei saa ylittää kondensaation välttämiseksi! Varustelu: (lukumäärä konttityypistä riippuen) Tuuletin 2 Hygrostaattisesti ohjattu ilmanvaihto Kaasulämmitin Ilmastointilaite E-konvektori 1 Lämmitin 2 Pakkasvahti Teho: 170 m³/h 170 m³/h 2 kw 2,6 kw 2 kw 2 kw 0,5 kw Kaikkien laitteiden yhteydessä on noudatettava valmistajan määrittämiä turvaetäisyyksiä sekä muita ohjeita! Käyttöohjeet toimitetaan konttien mukana. Turvaetäisyydet lämmitystä käytettäessä Pakkasvahti Lämmitin E-konvektori Kaasulämmitin Ylä 250 mm 200 mm 250 mm 250 mm Ala 300 mm 100 mm 100 mm Oikea 250 mm 100 mm 100 mm lämpöeristelevy, enint. 300 mm (lattialla laitteen edessä) riittävä etäisyys huoltotöitä varten Vasen 250 mm 100 mm 100 mm 200 mm Edestä 500 mm (ilmaritilään) Takaa 33 mm (90 C asti) 26 mm 22 mm Ks. muut ohjeet valmistajan käyttöohjeista! 500 mm 500 mm BM-SA_FI Päivitetty: Sivu 16 / 27

17 4. Muut tiedot 4.1. Kuljetuskorkeus Toimistokontit voidaan toimittaa myös paketeissa (Transpack). Vakiopakettikorkeus 648 mm. Neljä kappaletta päällekkäin pinottuna vastaa valmiiksi asennetun kontin ulkomittoja. TP-pakettikorkeudet (vain toimistokontit varustelutason mukaisesti): mm vakiona CAH mm ja mm mm - vakiona CAH mm - varustelusta riippuen 6 kpl / rekka 8 kpl / rekka 10 kpl / rekka 4.2. Rakenne / asennus / statiikka / huolto Yleistä: Jokainen yksittäinen kontti on asennettava käyttöpaikan perustuksiin vähintään 4 tukipisteellä 10'-konteissa, 6 tukipisteellä 16'- ja 20'-konteissa (liite 6.3.) ja 8 tukipisteellä 24'- ja 30'-konteissa (liite 6.5.). Perustusmitat on valittava paikallisten olojen, normien ja roudan syvyyden mukaan ja alustan laatu ja enimmäiskuormitukset on otettava huomioon. Perustan tasaisuus on häiriöttömän asennuksen ja koko ryhmän moitteettoman tilan edellytys. Jos tukipisteet eivät ole vaakasuorassa, ne on asennettava leveyssuunnassa runkoprofiiliin nähden. Perustusten asennuksen on mahdollistettava sadeveden vapaa poistuminen. Konttiyksikköjä asennettaessa tai järjestettäessä on huomioitava hyötykuormat ja paikalliset olotsuhteet (esim. lumikuorma). Kun kuljetuspeitteet on poistettu, lattiakehyksen reiät on tiivistettävä silikonilla. Asiakas huolehtii pakkausmateriaalista ja kuljetuspeitteistä. Useampien konttien järjestelymahdollisuudet: Yksittäiset kontit voidaan valinnan mukaan liittää toisiinsa vierekkäin, peräkkäin tai päällekkäin asennusohjeet ja enimmäishyötykuormat huomioiden. Yksikerroksiset (maatasossa olevat) yksiköt voidaan koota toiveiden mukaan ilman tilakoon rajoituksia. Kaksi- ja kolmikerroksisissa yksiköissä on otettava huomioon liitteessä 6.1. (10'-, 16'- ja 20'-kontit) sekä liitteessä 6.2. (24'- ja 30'-kontit) sallitut yksikkömallit ja niiden yhdistelmät. Jos kontit kootaan muilla kuin liitteessä 6.1. (10'-, 16'- ja 20'-kontit) ja liitteessä 6.2. (24'- ja 30'-kontit) kuvatuilla järjestelytavoilla tai niiden yhdistelmillä, suurimpia sallittuja tuulikuormia koskevia tietoja ei voida antaa.. Tällainen ei periaatteessa ole suositeltavaa ja edellyttää joka tapauksessa ammattihenkilöiden avustuksella suoritettavia lisäkiinnityksiä (kiristykset, ruuvikiinnitykset, tuet jne.). Kontit on pinottava täsmälleen päällekkäin. Sitä varten tarvitaan erilliset CTX-kolmiopalat (Stacking Cones) ja kiinnityskiilat. Kontin katto ei sovellu tavaroiden tai materiaalien varastointiin. Noudata aina CONTAINEXin asennus- ja huolto-ohjeita, jotka ovat saatavilla pyynnöstä. Noudata aina kontin mukana toimitettavia käyttöohjeita. Saniteettiliitännät: Kun vesiliitäntä on tehty, koko vesikiertojärjestelmän tiiviys tulee tarkastaa uudelleen (esim. mahdollisen kuljetuksen aikana aiheutuneen löystymisen varalta). CONTAINEX ei vastaa mistään vahingoista, jotka ovat aiheutuneet epäasianmukaisesta asennuksesta. Jälkiseurauksista ei periaatteessa vastata. BM-SA_FI Päivitetty: Sivu 17 / 27

18 4.3. Käsittely - trukilla - nosturilla: nostoköyden ja vaakatason välisen kulman on oltava väh. 60 Rakennesyistä kurottimien käyttö ei ole mahdollista. (liite 6.7.)! 4.4. Sertifiointi 4.5. Maali Germanischer Lloyd tyyppitarkastus (lukuun ottamatta 24'- ja 30'-kontteja) CE-merkintä, ETA-hyväksyntä Maalipinta on sään- ja vanhenemisenkestävää, sopii kaupunki- ja teollisuusympäristöihin. Seinäelementit: Pinnoitepaksuus on 25 µm Runko: µm pohjustus µm peiteväri Yllä mainittujen osien maalaus suoritetaan eri tuotantotavoilla. Näin saavutetaan RAL-tyyppinen värisävy. Emme vastaa RAL-sävyistä poikkeavista väreistä. BM-SA_FI Päivitetty: Sivu 18 / 27

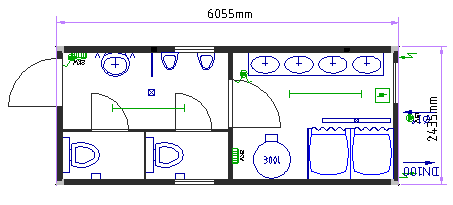

19 5. Saniteettikonttien varustelumahdollisuudet ja toimistokonttien varusteet - Liikuntarajoitteisille tarkoitetut rakenteet - Vesiasennus (veden tulo- ja poistoputket) - Viemäri / -kaivo - Peili, metallia - Lattiapäällyste, nostettava - Minikeittiö - Boileri: 15 l / 80 l / 150 l / 300 l - Käsipaperiteline - Paineenalennusventtiil - Saniteettiliitännät, paneeliin upotetut - Suihkukoppi jossa taitto-ovi - Väliseinä - Suihkukoppi verholla - Saippuapullo - Yksiotesekoittaja (pesuallas, minikeittiö, suihku) - Stop & Go -varsi pesualtaalle ja suihkulle - Kostean tilan sähköjärjestelmät (FR-sähköt) - Johtoputki - Pesuallas lasikuituvahvisteista muovia, 2-osainen p = 1200 mm - Pesuallas lasikuituvahvisteista muovia, 4-osainen p = 2400 mm - Pisuaarit - Katos, iso/pieni - Käsien kuivain, sähköinen - Vesiliitäntä, jatko - Keraaminen käsiallas - WC-tila - Kyykky-WC - Vesivaraaja (pöydän alle sijoitettava) 5L - Naulakko - Paloturvalliset rakenneosat standardin EN mukaan pyynnöstä 5.1. Vesiasennus Tulojohto: Syöttö ½, ¾ "- tai 1" 2 -putkella kontin seinän läpi Sisä: PP-R-putket (EN ISO 15874:n mukaan) Käyttöpaine: Suurin sallittu käyttö- ja liitäntäpaine - 4 baaria Lämpimän veden valmistus: Sähköisen vesivaraajan avulla, koko konttityypin mukaan (5, 15, 80, 150 ja/tai 300 litraa 2 ) HUOMIO: 80/150/300 litran vetoinen vesivaraaja sopii enintään 6 baarin käyttöpaineeseen. Korkeampi vedenpaine alennetaan soveltuvalla paineenalennusventtiilillä! Viemäri: Jätevesi kootaan kontissa DN 50, DN 100 ja DN 125 (ulkoläpimitta Ø 50, 110 ja 125 mm) muoviputkiin, jotka on viety sivuttain konttiseinän läpi. Asiakkaan on huolehdittava jäteveden poisjohtamisesta luvalliseen jätevesiverkkoon vedenpoisto- ja käymäläjohtoja koskevia paikallisia määräyksiä noudattaen. OHJE: Jos konttia ei käytetä alle + 3 C:n lämpötilassa, koko putkijärjestelmä (sis. vesivaraajan) on tyhjennettävä (jäätymisvaara!). Järjestelmään mahdollisesti jäävä vesi (esim. WC:n poistovesi) on suojattava pakkasenestoaineella jäätymisestä aiheutuvien vahinkojen estämiseksi. BM-SA_FI Päivitetty: Sivu 19 / 27

20 Veden tuloputken sulkuventtiili on pidettävä aina auki. Muut tekniset tiedot pyydettäessä. Asiakkaan on huomioitava konttien varastointia, pystytystä ja käyttöä koskevia viranomaisten määräyksiä ja lakeja. Asiakkaan on tarkastettava kontin (konttiryhmän) ja mahdollisten mukana toimitettujen varusteiden (esim. portaat, ilmastointilaite tms.) soveltuvuus suunniteltuun käyttötarkoitukseen. Oikeus teknisiin muutoksiin pidätetään! Tämä asiakirja on saksankielisen asiakirjan käännös. Oikeus käännös- ja kirjoitusvirheisiin pidätetään. Epäselvissä tapauksissa noudatetaan ensisijaisesti asiakirjan saksankielistä versiota. BM-SA_FI Päivitetty: Sivu 20 / 27

21 kolmikerroksinen kaksikerroksinen Hyötykuormat kohdan 1.5.mukaisesti yksikerroksinen 6. LIITE 6.1. Asennusmahdollisuudet 10, 16 ja 20 -konteille, maks. CAH 2,96 m Konttimäärä (SxLxH); päätysivut (S) x pitkittäissivut (L) x korkeus (H) Kontit voidaan valinnan mukaan liittää toisiinsa tai asentaa yksittäin. Tilakoko voidaan päättää vapaasti. Yksiriviset konttiyksiköt (pitkittäissivujen määrä = 1) Kuvatut kaksikerroksiset konttiryhmät voidaan valinnan mukaan liittää toisiinsa tai asentaa yksittäin. Tukevia ulkoseiniä ei kuitenkaan saa poistaa (max. tilakoko on siksi 4x1 kontti). Tarvittavien tukevien seinien paikka (tukevat seinät esitetty katkoviivoina; sisätilat vapaat) 2x1x2 3x1x2 4x1x2 2x1 3x1 4x1 Useampiriviset konttiryhmät (pitkittäissivujen määrä > 2) 2x2 max.3x2 Yksikköä voidaan laajentaa joka suuntaan, kun konttikoko on vähint. 2x2x2 konttia. Tilakoko voidaan päättää vapaasti. Kuvatut kolmikerroksiset konttiryhmät voidaan valinnan mukaan liittää toisiinsa tai asentaa yksittäin. Tukevia ulkoseiniä ei kuitenkaan saa poistaa (max. tilakoko on siksi 4x2 kontti). 4x1x3 1 Tarvittavien tukevien seinien paikka (tukevat seinät esitetty katkoviivoina; sisätilat vapaat) 4x2x3 3x1 4x1 4x2 3x1x3 1 valinnaisilla hyötykuormilla korkeintaan 3x1x3 mahdollinen BM-SA_FI Päivitetty: Sivu 21 / 27

22 kolmikerroksinen kaksikerroksinen Hyötykuormat kohdan 1.5. mukaisesti yksikerroksinen 6.2. Asennusmahdollisuudet 24 ja konteille, maks. CAH 2,96 m Konttimäärä (SxLxH); päätysivut (S) x pitkittäissivut (L) x korkeus (H) Kontit voidaan valinnan mukaan liittää toisiinsa tai asentaa yksittäin. Tilakoko voidaan päättää vapaasti. Yksiriviset konttiyksiköt (pitkittäissivujen määrä = 1) Kuvatut kaksikerroksiset konttiryhmät voidaan valinnan mukaan liittää toisiinsa tai asentaa yksittäin. Tukevia ulkoseiniä ei kuitenkaan saa poistaa (max. tilakoko on siksi 3x1 kontti). Tarvittavien tukevien seinien paikka (tukevat seinät esitetty katkoviivoina; sisätilat vapaat) 2x1x2 3x1x2 2x1 3x1 Useampiriviset konttiryhmät (pitkittäissivujen määrä > 2) Yksikköä voidaan laajentaa joka suuntaan, kun konttikoko on vähint. 2x2x2 konttia. Tilakoko voidaan päättää vapaasti. Yksikköä voidaan laajentaa joka suuntaan, kun konttikoko on vähint. 3x2x2 konttia. Tilakoko voidaan päättää vapaasti. Kuvatut kolmikerroksiset konttiryhmät voidaan valinnan mukaan liittää toisiinsa tai asentaa yksittäin. Tukevia ulkoseiniä ei kuitenkaan saa poistaa (max. tilakoko on siksi 3x2 konttia). 3x1x3 3x2x3 Tarvittavien tukevien seinien paikka (tukevat seinät esitetty katkoviivoina; sisätilat vapaat) 3x1 max.3x2 1 pois lukien 30' BM valinnaisilla hyötykuormilla BM-SA_FI Päivitetty: Sivu 22 / 27

23 Esimerkki: 4 kontista koostuva konttiryhmä Esimerkkin: yksittäiskontti 6.3. Yleinen perustussuunnitelma 10'-, 16'- ja 20'-vakiokonteille (hyötykuormat kohdan mukaisesti) Jokainen yksittäinen kontti on asennettava käyttöpaikan perustuksille vähintään 4 tukipisteellä 10'- konteissa ja 6 tukipisteellä 16'- ja 20'-konteissa. Pienin perustustukipinta on 20 x 20 cm, mutta se on sovitettava paikallisiin oloihin, normeihin sekä roudan syvyyteen alustan laatu ja enimmäiskuormitukset huomioiden. Näihin liittyvät toimenpiteet on suoritettava asiakkaan toimesta. Kontin pituus (1); kontin leveys (b) KUVATEKSTI: Perustuspiste 10'-, 16'- ja 20'-konteille Perustuspiste 16'- ja 20'-konteille Perustan kuormitus 3-kerroksisille konttiryhmille: Perustan kuormitus 3-kerroksisille konttiryhmille: Perustan kuormitus 1-kerroksisille konttiryhmille: Kaikki perustan kuormitukset kn-arvoina Konttiryhmässä on esitetyllä tavalla huomioitava sisällä olevien perustusten korkeammat kuormitukset. BM-SA_FI Päivitetty: Sivu 23 / 27

24 Esimerkki: 4 kontista koostuva konttiryhmä Esimerkkin: yksittäiskontti 6.4. Yleinen perustussuunnitelma 10'-, 16'- ja 20' -konteille valinnaisilla hyötykuormilla (kohdan mukaan) Jokainen yksittäinen kontti on asennettava käyttöpaikan perustuksille vähintään 4 tukipisteellä 10'- konteissa ja 6 tukipisteellä 16'- ja 20'-konteissa. Pienin perustustukipinta on 20 x 20 cm, mutta se on sovitettava paikallisiin oloihin, normeihin sekä roudan syvyyteen alustan laatu ja enimmäiskuormitukset huomioiden. Näihin liittyvät toimenpiteet on suoritettava asiakkaan toimesta. Kontin pituus (1); kontin leveys (b) KUVATEKSTI: Perustuspiste 10'-, 16'- ja 20'-konteille Perustuspiste 16'- ja 20'-konteille Perustan kuormitus 3-kerroksisille konttiryhmille: Perustan kuormitus 3-kerroksisille konttiryhmille: Perustan kuormitus 1-kerroksisille konttiryhmille: Kaikki perustan kuormitukset kn-arvoina Konttiryhmässä on esitetyllä tavalla huomioitava sisällä olevien perustusten korkeammat kuormitukset. BM-SA_FI Päivitetty: Sivu 24 / 27

25 Esimerkki: 4 kontista koostuva konttiryhmä Esimerkkin: yksittäiskontti 6.5. Yleinen perustussuunnitelma 24'- ja 30'-konteille (kohdan mukaan) Jokainen yksittäinen kontti on asennettava käyttöpaikalla vähintään 8 tukipisteelle. Pienin perustustukipinta on 20 x 20 cm, mutta se on sovitettava paikallisiin oloihin, normeihin sekä roudan syvyyteen alustan laatu ja enimmäiskuormitukset huomioiden. Näihin liittyvät toimenpiteet on suoritettava asiakkaan toimesta. Kontin pituus (1); kontin leveys (b) Perustan kuormitus 3-kerroksisille konttiryhmille: Perustan kuormitus 3-kerroksisille konttiryhmille: Perustan kuormitus 1-kerroksisille konttiryhmille: Kaikki perustan kuormitukset kn-arvoina Perustuspiste 24'- ja 30'- konteille Konttiryhmässä on esitetyllä tavalla huomioitava sisällä olevien perustusten korkeammat kuormitukset. Avoimissa pitkittäisliitoksissa on ehdottomasti käytettävä tukipylvästä. Tukipylväs voidaan sijoittaa valinnan mukaan molempien keskellä olevien perustusten väliin ylimääräiseen perustuspisteeseen. Ylimääräinen perustuspiste tukipylvästä varten (tarvitaan vain avoimissa pitkittäisliitoksissa) BM-SA_FI Päivitetty: Sivu 25 / 27

26 6.6. Kuljetus Kontit tulee kuljettaa tarkoitukseen sopivilla kuorma-autoilla. Noudata tällöin aina paikallisia kuormankiinnitystä koskevia määräyksiä. Kontit eivät sovellu junakuljetuksiin. Kontit tulee kuljettaa tyhjinä Käsittelyohjeet: 10', 16', 20', 24' ja 30' konteille (koottuna tai pakattuna) 1. 10, 16 ja 20 kontit sekä paketit voidaan nostaa trukilla (haarukan pituus väh mm, haarukan leveys väh. 200 mm) tai nosturilla. Köydet tulee kiinnittää kontin yläkulmiin. Nostoköyden ja vaakatason välisen kulman on oltava väh. 60 (kuva 1) ja/tai 30 kontit tai paketit voidaan nostaa nosturilla. Köydet on kiinnitettävä yläosaan ruuvattuihin nostosilmukoihin. Nostoköyden ja vaakatason välisen kulman on oltava väh. 60 (kuva 3). Rakennesyistä kurottimien käyttö ei ole mahdollista! Kontit eivät saa olla lastattuina käsittelyn aikana. 3. Paketteja on nostettava vain yksittäisinä paketteina (yksi Transpack-kontti). 4. Yksittäisten pakettien väliin on asennettava 4 kpl kulmapaloja ("Stacking cones") (kontin kulmiin) ja 2 kpl kiinnityskiiloja 10, 16 ja 20 konteissa (katon pitkittäispalkkiin 1 kpl/sivu) tai neljä kpl kiinnityskiiloja 24 ja 30 konteissa (katon pitkittäispalkkiin 2 kpl/sivu). 5. Ylimpään pakettiin ei saa kohdistua ylimääräistä kuormitusta! 6. Enintään 5 pakettia voidaan pinota päällekkäin. Mahdolliset pakettikorkeudet: mm - vakiona CAH mm ja mm mm - vakiona CAH mm mm - varustelusta riippuen Kuva 1 Kuva 2 BM-SA_FI Päivitetty: Sivu 26 / 27

27 Kuva 3 Kuva 4 BM-SA_FI Päivitetty: Sivu 27 / 27
