1 ACTIFLO selkeytys Koagulointi, mikrohiekalla tehostettu flokkaus ja laskeutus vesilaitokset prosessivesi jäteveden käsittely

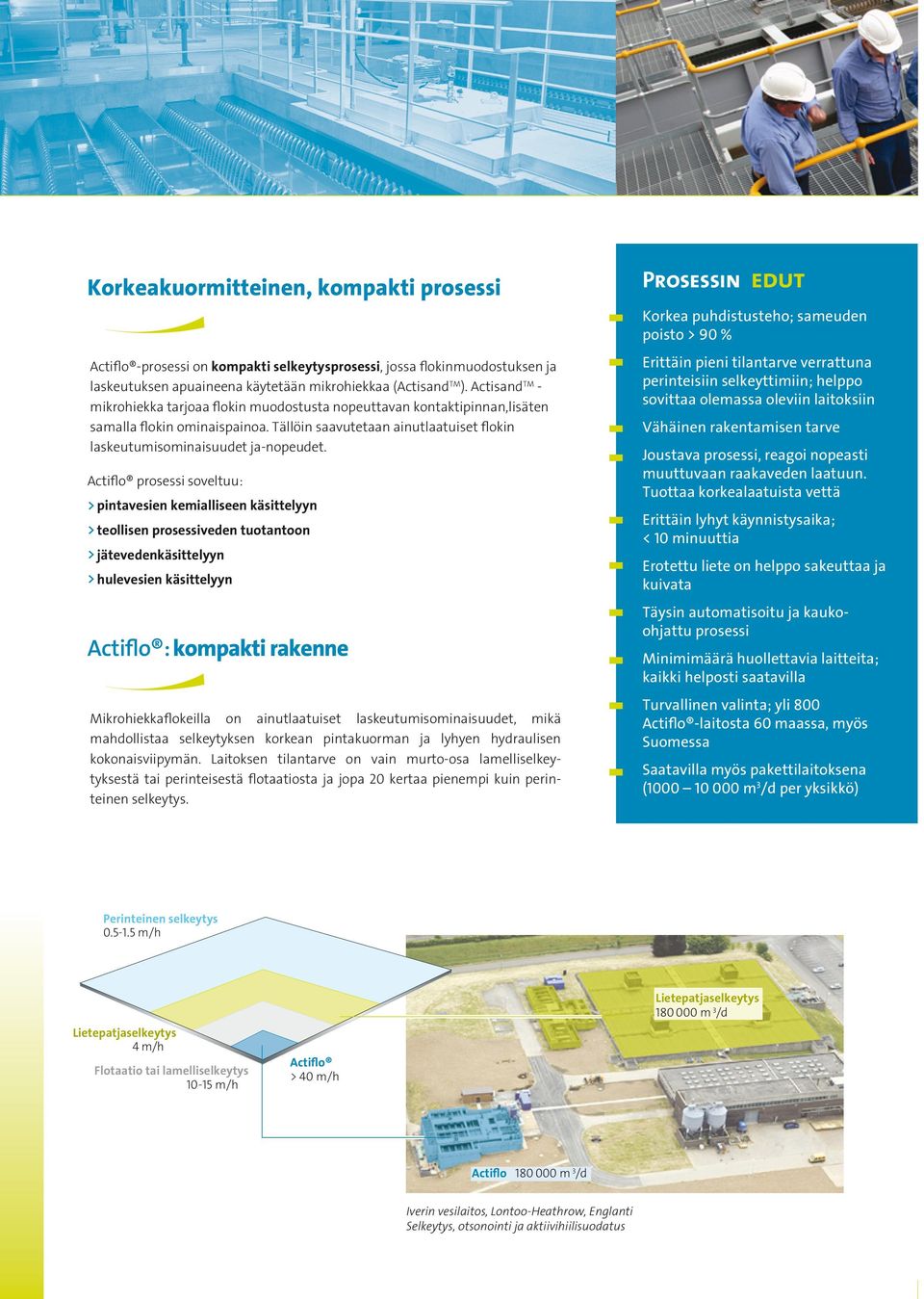

2 Korkeakuormitteinen, kompakti prosessi Actiflo -prosessi on kompakti selkeytysprosessi, jossa flokinmuodostuksen ja laskeutuksen apuaineena käytetään mikrohiekkaa (Actisand TM ). Actisand TM - mikrohiekka tarjoaa flokin muodostusta nopeuttavan kontaktipinnan,lisäten samalla flokin ominaispainoa. Tällöin saavutetaan ainutlaatuiset flokin laskeutumisominaisuudet ja-nopeudet. Actiflo prosessi soveltuu: pintavesien kemialliseen käsittelyyn teollisen prosessiveden tuotantoon jätevedenkäsittelyyn hulevesien käsittelyyn Actiflo : kompakti rakenne Mikrohiekkaflokeilla on ainutlaatuiset laskeutumisominaisuudet, mikä mahdollistaa selkeytyksen korkean pintakuorman ja lyhyen hydraulisen kokonaisviipymän. Laitoksen tilantarve on vain murto-osa lamelliselkeytyksestä tai perinteisestä flotaatiosta ja jopa 20 kertaa pienempi kuin perinteinen selkeytys. PROSESSIN EDUT Korkea puhdistusteho; sameuden poisto 90 % Erittäin pieni tilantarve verrattuna perinteisiin selkeyttimiin; helppo sovittaa olemassa oleviin laitoksiin Vähäinen rakentamisen tarve Joustava prosessi, reagoi nopeasti muuttuvaan raakaveden laatuun. Tuottaa korkealaatuista vettä Erittäin lyhyt käynnistysaika; < 10 minuuttia Erotettu liete on helppo sakeuttaa ja kuivata Täysin automatisoitu ja kaukoohjattu prosessi Minimimäärä huollettavia laitteita; kaikki helposti saatavilla Turvallinen valinta; yli 800 Actiflo -laitosta 60 maassa, myös Suomessa Saatavilla myös pakettilaitoksena ( m 3 /d per yksikkö) Perinteinen selkeytys m/h Lietepatjaselkeytys 4 m/h Flotaatio tai lamelliselkeytys m/h Actiflo 40 m/h Lietepatjaselkeytys m 3 /d Actiflo m 3 /d Iverin vesilaitos, Lontoo-Heathrow, Englanti Selkeytys, otsonointi ja aktiivihiilisuodatus

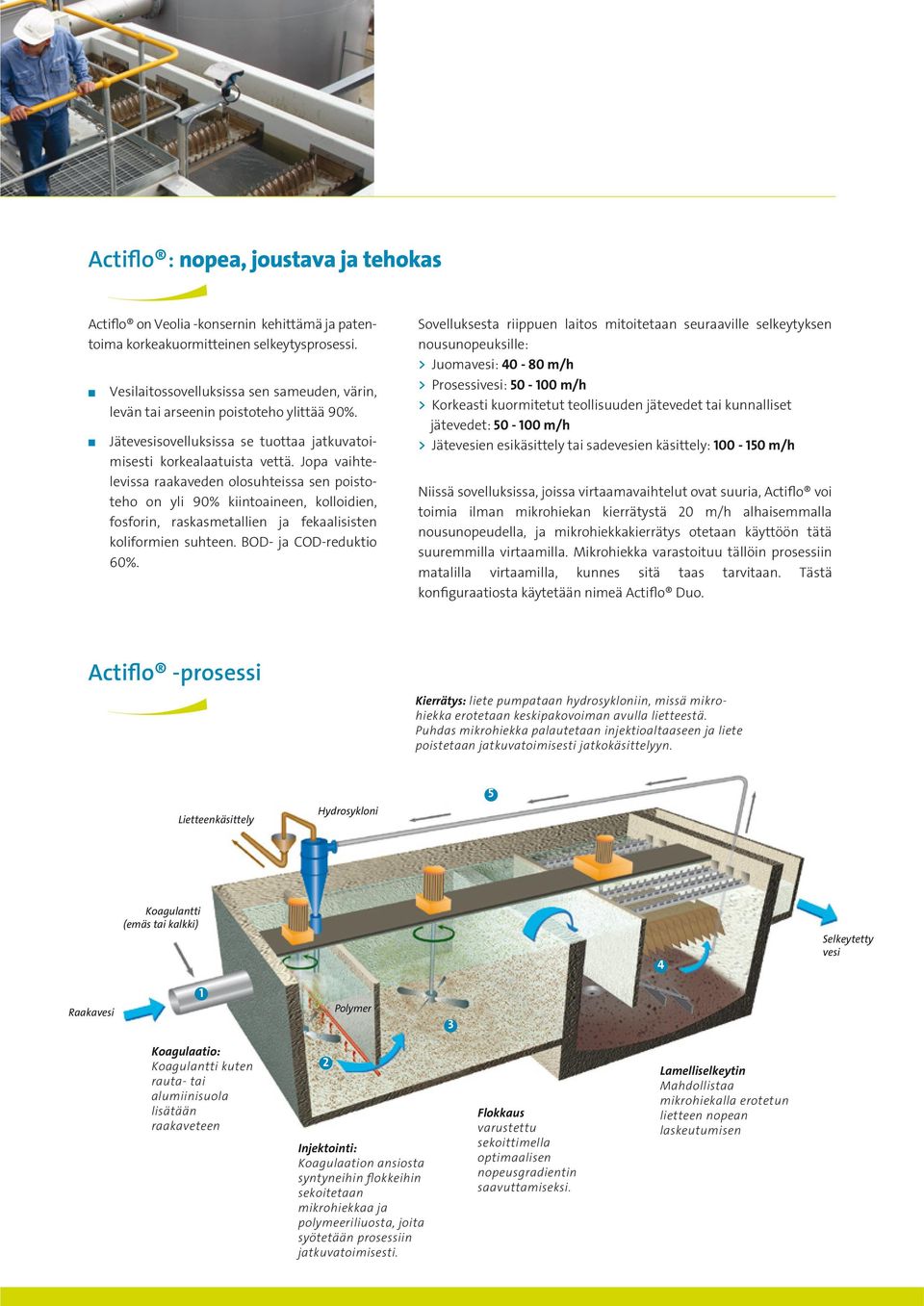

3 Actiflo : nopea, joustava ja tehokas Actiflo on Veolia -konsernin kehittämä ja patentoima korkeakuormitteinen selkeytysprosessi. Vesilaitossovelluksissa sen sameuden, värin, levän tai arseenin poistoteho ylittää 90%. Jätevesisovelluksissa se tuottaa jatkuvatoimisesti korkealaatuista vettä. Jopa vaihtelevissa raakaveden olosuhteissa sen poistoteho on yli 90% kiintoaineen, kolloidien, fosforin, raskasmetallien ja fekaalisisten koliformien suhteen. BOD- ja COD-reduktio 60%. Sovelluksesta riippuen laitos mitoitetaan seuraaville selkeytyksen nousunopeuksille: Juomavesi: m/h Prosessivesi: m/h Korkeasti kuormitetut teollisuuden jätevedet tai kunnalliset jätevedet: m/h Jätevesien esikäsittely tai sadevesien käsittely: m/h Niissä sovelluksissa, joissa virtaamavaihtelut ovat suuria, Actiflo voi toimia ilman mikrohiekan kierrätystä 20 m/h alhaisemmalla nousunopeudella, ja mikrohiekkakierrätys otetaan käyttöön tätä suuremmilla virtaamilla. Mikrohiekka varastoituu tällöin prosessiin matalilla virtaamilla, kunnes sitä taas tarvitaan. Tästä konfiguraatiosta käytetään nimeä Actiflo Duo. Actiflo -prosessi Kierrätys: liete pumpataan hydrosykloniin, missä mikrohiekka erotetaan keskipakovoiman avulla lietteestä. Puhdas mikrohiekka palautetaan injektioaltaaseen ja liete poistetaan jatkuvatoimisesti jatkokäsittelyyn. Lietteenkäsittely Hydrosykloni 5 Koagulantti (emäs tai kalkki) 4 Selkeytetty vesi Raakavesi 1 Polymer 3 Koagulaatio: Koagulantti kuten rauta- tai alumiinisuola lisätään raakaveteen 2 Injektointi: Koagulaation ansiosta syntyneihin flokkeihin sekoitetaan mikrohiekkaa ja polymeeriliuosta, joita syötetään prosessiin jatkuvatoimisesti. Flokkaus varustettu sekoittimella optimaalisen nopeusgradientin saavuttamiseksi. Lamelliselkeytin Mahdollistaa mikrohiekalla erotetun lietteen nopean laskeutumisen

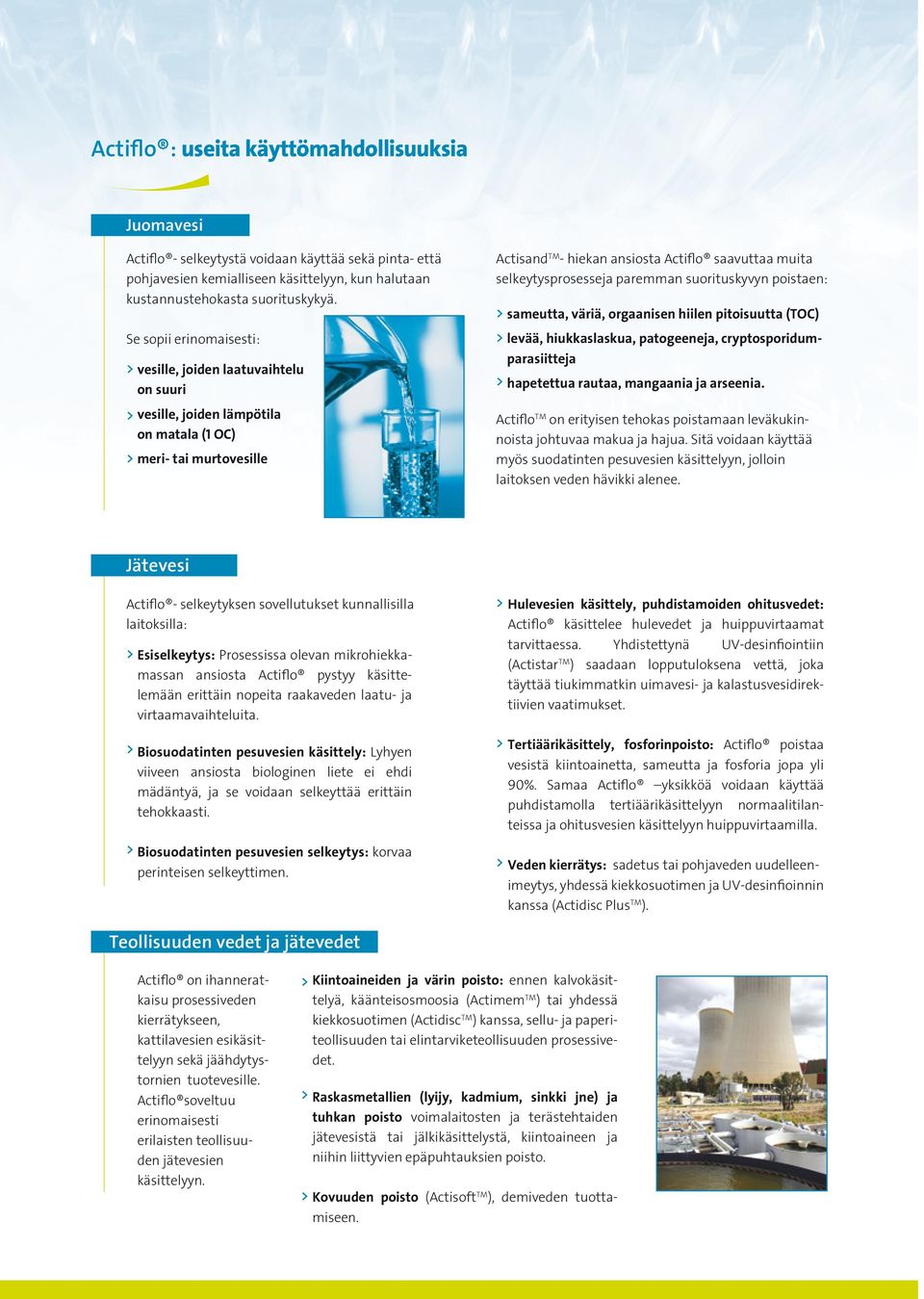

4 Actiflo : useita käyttömahdollisuuksia Juomavesi Actiflo - selkeytystä voidaan käyttää sekä pinta- että pohjavesien kemialliseen käsittelyyn, kun halutaan kustannustehokasta suorituskykyä. Se sopii erinomaisesti: vesille, joiden laatuvaihtelu on suuri vesille, joiden lämpötila on matala (1 OC) meri- tai murtovesille Actisand TM - hiekan ansiosta Actiflo saavuttaa muita selkeytysprosesseja paremman suorituskyvyn poistaen: sameutta, väriä, orgaanisen hiilen pitoisuutta (TOC) levää, hiukkaslaskua, patogeeneja, cryptosporidumparasiitteja hapetettua rautaa, mangaania ja arseenia. Actiflo TM on erityisen tehokas poistamaan leväkukinnoista johtuvaa makua ja hajua. Sitä voidaan käyttää myös suodatinten pesuvesien käsittelyyn, jolloin laitoksen veden hävikki alenee. Jätevesi Actiflo - selkeytyksen sovellutukset kunnallisilla laitoksilla: Esiselkeytys: Prosessissa olevan mikrohiekkamassan ansiosta Actiflo pystyy käsittelemään erittäin nopeita raakaveden laatu- ja virtaamavaihteluita. Biosuodatinten pesuvesien käsittely: Lyhyen viiveen ansiosta biologinen liete ei ehdi mädäntyä, ja se voidaan selkeyttää erittäin tehokkaasti. Biosuodatinten pesuvesien selkeytys: korvaa perinteisen selkeyttimen. Hulevesien käsittely, puhdistamoiden ohitusvedet: Actiflo käsittelee hulevedet ja huippuvirtaamat tarvittaessa. Yhdistettynä UV-desinfiointiin (Actistar TM ) saadaan lopputuloksena vettä, joka täyttää tiukimmatkin uimavesi- ja kalastusvesidirektiivien vaatimukset. Tertiäärikäsittely, fosforinpoisto: Actiflo poistaa vesistä kiintoainetta, sameutta ja fosforia jopa yli 90%. Samaa Actiflo yksikköä voidaan käyttää puhdistamolla tertiäärikäsittelyyn normaalitilanteissa ja ohitusvesien käsittelyyn huippuvirtaamilla. Veden kierrätys: sadetus tai pohjaveden uudelleenimeytys, yhdessä kiekkosuotimen ja UV-desinfioinnin kanssa (Actidisc Plus TM ). Teollisuuden vedet ja jätevedet Actiflo on ihanneratkaisu prosessiveden kierrätykseen, kattilavesien esikäsittelyyn sekä jäähdytystornien tuotevesille. Actiflo soveltuu erinomaisesti erilaisten teollisuuden jätevesien käsittelyyn. Kiintoaineiden ja värin poisto: ennen kalvokäsittelyä, käänteisosmoosia (Actimem TM ) tai yhdessä kiekkosuotimen (Actidisc TM ) kanssa, sellu- ja paperiteollisuuden tai elintarviketeollisuuden prosessivedet. Raskasmetallien (lyijy, kadmium, sinkki jne) ja tuhkan poisto voimalaitosten ja terästehtaiden jätevesistä tai jälkikäsittelystä, kiintoaineen ja niihin liittyvien epäpuhtauksien poisto. Kovuuden poisto (Actisoft TM ), demiveden tuottamiseen.

5 Erinomainen suorituskyky Alla on esitetty Actiflo - laitoksen tyypillisiä suoritusarvoja. Kunnallisten ja teollisuuden jätevesisovellutusten suoritusarvoja: Sadevedet Biosuodinten pesuvedet Bioliete Esiselkeytys Tertiäärikäsittely Kiintoaine % % % % COD % % % % Kokonaisfosfori % % % % Ortofosfaatti % % % % Fekaalit koliformit (solut/ml) 1-1,5 log 1-1,5 log 1-1,5 log 1-1,5 log Prosessi- ja juomavesisovellusten suoritusarvoja: Yksikkö Raakavesi (tuleva) Actiflo selkeytetty (lähtevä / reduktio) Sameus Kiintoaine Väri TOC Levät Klorofylli A Mangaani Arseeni Rauta Partikkeliluku (2-15 µm) Fekaalit koliformit Bakteerit N TU (1) mg/l mg/l Pt/Co mg/l % Solua/ml % µg/l % m g/l (2) 60-95% m g/l % (2) m g/l (3) 60-98% yksikkö/ml < 2 x log solut / ml log solut/ml, at 20 C < log (1) Jos yhdistetty hiekkasuodatukseen, suodatettu vesi tyypillisesti < 0,5 NTU (2) Esihapetuksella (3) Esihapetuksella tai ilmastuksella Actiflo - selkeytysprosessille levä ei ole ongelma Shepparton, Australia käyttää kahta Actiflo -yksikköä ( m 3 /d) käsittelemään jätevesilaguunin vettä. Kesäkuukausina jätevesi voi sisältää paljon levää; ensin jätevettä käsitellään Actiflo -laitoksella ja sen jälkeen se suodatetaan, jotta kirkaste soveltuu keinokasteluun. Talvisin Actiflo -laitosta ei käytetä, ja jätevesi johdetaan suoraan Gouburn-jokeen. levää sisältävä jätevesi selkeytetty vesi

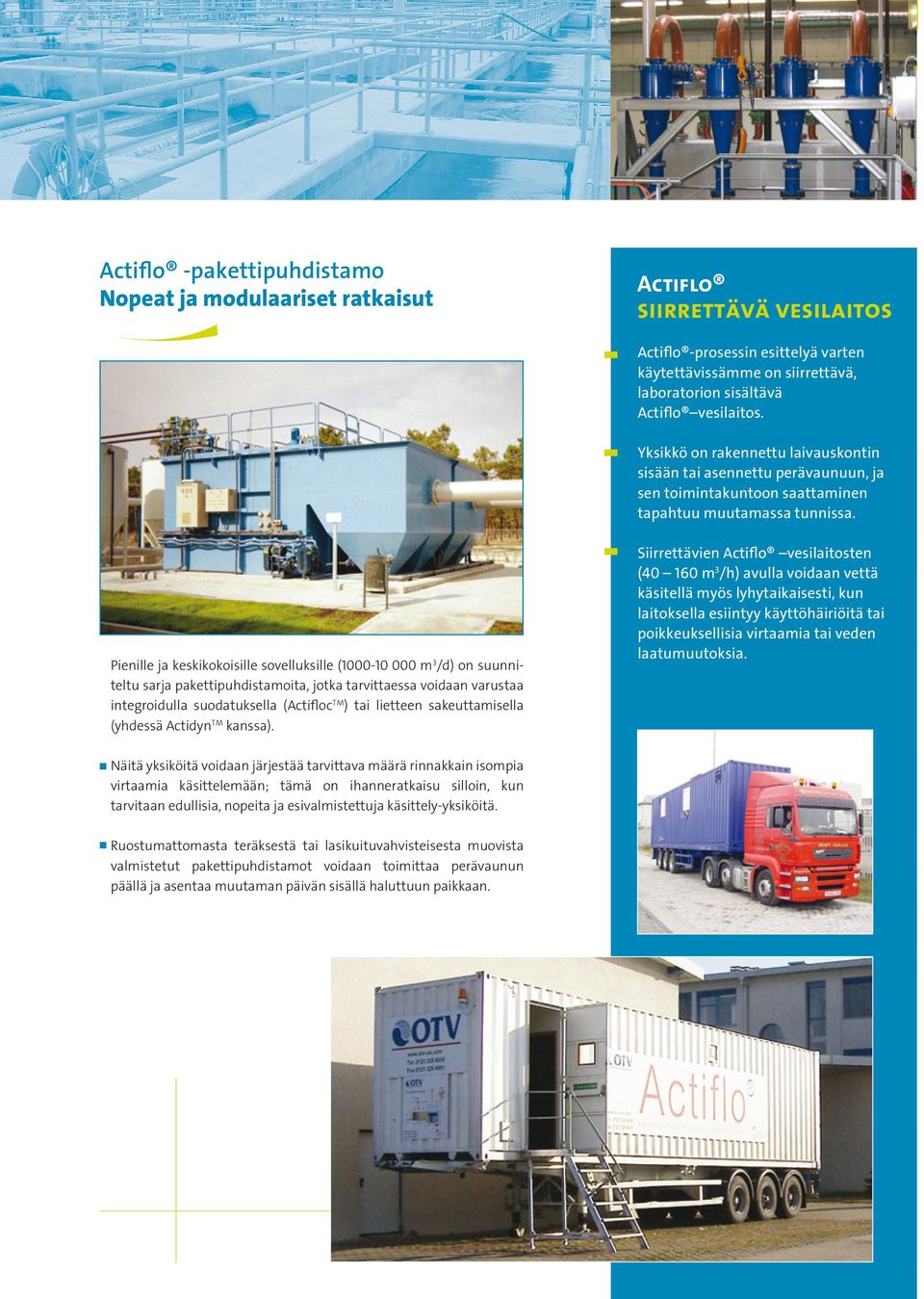

6 Actiflo -pakettipuhdistamo Nopeat ja modulaariset ratkaisut ACTIFLO SIIRRETTÄVÄ VESILAITOS Actiflo -prosessin esittelyä varten käytettävissämme on siirrettävä, laboratorion sisältävä Actiflo vesilaitos. Yksikkö on rakennettu laivauskontin sisään tai asennettu perävaunuun, ja sen toimintakuntoon saattaminen tapahtuu muutamassa tunnissa. Pienille ja keskikokoisille sovelluksille ( m 3 /d) on suunniteltu sarja pakettipuhdistamoita, jotka tarvittaessa voidaan varustaa integroidulla suodatuksella (Actifloc TM ) tai lietteen sakeuttamisella (yhdessä Actidyn TM kanssa). Siirrettävien Actiflo vesilaitosten ( m 3 /h) avulla voidaan vettä käsitellä myös lyhytaikaisesti, kun laitoksella esiintyy käyttöhäiriöitä tai poikkeuksellisia virtaamia tai veden laatumuutoksia. Näitä yksiköitä voidaan järjestää tarvittava määrä rinnakkain isompia virtaamia käsittelemään; tämä on ihanneratkaisu silloin, kun tarvitaan edullisia, nopeita ja esivalmistettuja käsittely-yksiköitä. Ruostumattomasta teräksestä tai lasikuituvahvisteisesta muovista valmistetut pakettipuhdistamot voidaan toimittaa perävaunun päällä ja asentaa muutaman päivän sisällä haluttuun paikkaan.

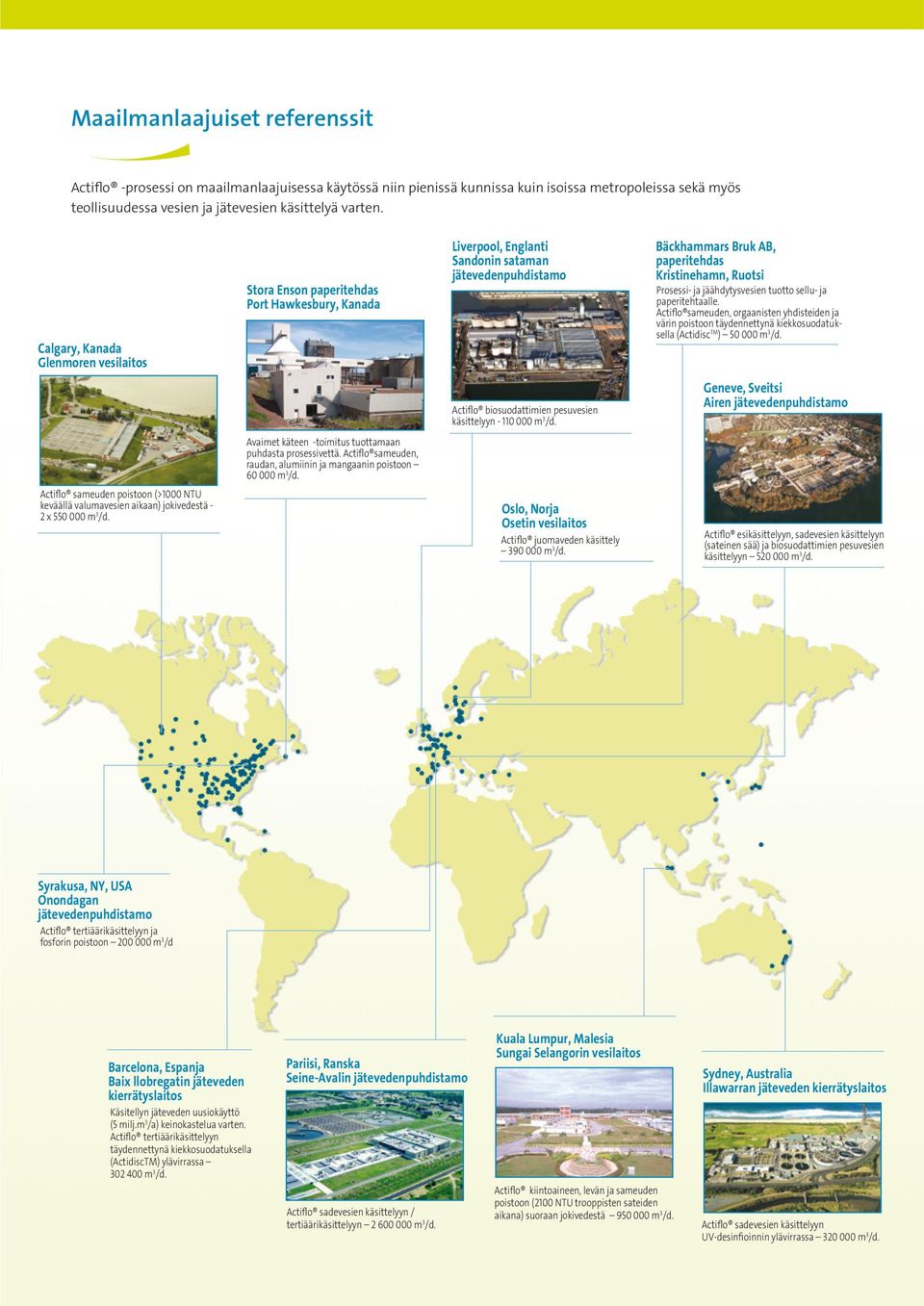

7 Maailmanlaajuiset referenssit Actiflo -prosessi on maailmanlaajuisessa käytössä niin pienissä kunnissa kuin isoissa metropoleissa sekä myös teollisuudessa vesien ja jätevesien käsittelyä varten. Calgary, Kanada Glenmoren vesilaitos Stora Enson paperitehdas Port Hawkesbury, Kanada Liverpool, Englanti Sandonin sataman jätevedenpuhdistamo Bäckhammars Bruk AB, paperitehdas Kristinehamn, Ruotsi Prosessi- ja jäähdytysvesien tuotto sellu- ja paperitehtaalle. Actiflo sameuden, orgaanisten yhdisteiden ja värin poistoon täydennettynä kiekkosuodatuksella (Actidisc TM ) m 3 /d. Actiflo biosuodattimien pesuvesien käsittelyyn m 3 /d. Geneve, Sveitsi Airen jätevedenpuhdistamo Avaimet käteen -toimitus tuottamaan puhdasta prosessivettä. Actiflo sameuden, raudan, alumiinin ja mangaanin poistoon m 3 /d. Actiflo sameuden poistoon (1000 NTU keväällä valumavesien aikaan) jokivedestä - 2 x m 3 /d. Oslo, Norja Osetin vesilaitos Actiflo juomaveden käsittely m 3 /d. Actiflo esikäsittelyyn, sadevesien käsittelyyn (sateinen sää) ja biosuodattimien pesuvesien käsittelyyn m 3 /d. Syrakusa, NY, USA Onondagan jätevedenpuhdistamo Actiflo tertiäärikäsittelyyn ja fosforin poistoon m 3 /d Barcelona, Espanja Baix llobregatin jäteveden kierrätyslaitos Käsitellyn jäteveden uusiokäyttö (5 milj.m 3 /a) keinokastelua varten. Actiflo tertiäärikäsittelyyn täydennettynä kiekkosuodatuksella (ActidiscTM) ylävirrassa m 3 /d. Pariisi, Ranska Seine-Avalin jätevedenpuhdistamo Actiflo sadevesien käsittelyyn / tertiäärikäsittelyyn m 3 /d. Kuala Lumpur, Malesia Sungai Selangorin vesilaitos Actiflo kiintoaineen, levän ja sameuden poistoon (2100 NTU trooppisten sateiden aikana) suoraan jokivedestä m 3 /d. Sydney, Australia Illawarran jäteveden kierrätyslaitos Actiflo sadevesien käsittelyyn UV-desinfioinnin ylävirrassa m 3 /d.

8 Veolia Water Solutions & Technologies Ottakaa yhteyttä: AQUAFLOW OY PL 116 (Kirkkokatu 7 B) Savonlinna Puh.: Faksi: Sähköposti: info@aquaflow.fi 04/ Photos : VWS - J. Howard
