Keraaminen nanosuodatus

Transkriptio

1 Keraaminen nanosuodatus Puhdasta ja korkealaatuista vettä nanosuodatuksella CFM Systems Talousvesien puhdistus Jätevesien puhdistus Teollisuuden vesien puhdistus

2 Keraaminen nanosuodatus Talous- ja jätevesien & teollisuuden vesien puhdistaminen CFM Systems ItN Nanovation AG ItN Nanovation AG on yksi maailman johtavista nanoteknologiayrityksistä. ItN kehittää innovatiivisia veden suodatusjärjestelmiä pieniin ja isoihin kohteisiin. ItN tarkoittaa "Innovation through nanotechnology innovaatiota nanoteknologian avulla ja kuvastaa yhtiön nanoteknologian osaamista tutkimuksessa ja tuotekehityksessä. BAT Systems Oy Myymme ja markkinoimme CFM Systems laadukkaita ja kustannustehokkaita tuotteita ja sovelluksia koko Skandinaaviaan. Palvelemme asiakkaitamme yhteistyössä ItN:n asiantuntijoiden kanssa. Toteutamme ratkaisuja, jotka tarjoavat asiakkaille eniten taloudellisia etuja. Pyrimme ylittämään asiakkaidemme odotukset.

3 CFM Systems tietoa CFM = Ceramic Flat Sheet Membrane Keraaminen suodatuslevy Keraaminen suodatuslevy Keraaminen suodatuslevy on pinnoitettu ItN patentoimalla nanopinnoitteella. Huokoskoko on 200 nm, joka suodattaa vedestä kaikki sitä isommat hiukkaset ja bakteerit. Huokoskoko voidaan valita myös isommaksi tai pienemmäksi kohteen vaatimusten mukaan. Käsitelty vesi kerätään suodattimen läpi sisäpuolisiin kanaviin ja kuljetetaan niitä pitkin suodattimen reunojen poistokanaviin. Suodattimen pinnoite Suodattimen aktiivinen taso huokoskoko on 200 nm Suodattimen runko 10 µm Suodatuksen toimintaperiaate Epäsymmetrinen pinnoitekerros levyn ulkopinnassa suodattaa tehokkaasti kaikki yli 200 nm partikkelit. Suodatus toimii ulkoa sisälle ja kaikki lika-aineet jäävät ulkopintaan. Ulkopinta on helppo puhdistaa takaisinhuuhtelulla, paineilmalla ja tarvittaessa kemiallisilla puhdistusaineilla. Keraaminen materiaali antaa erinomaisen mekaanisen, lämmön ja kemiallisen kestävyyden.

4 CFM Systems tietoa Puhdasta ja korkealaatuista vettä nanosuodatuksella Keraaminen suodatusmoduuli Keraaminen suodatusmoduuli Suodatusmoduuliin on asennettu 35 kpl keraamista suodatinlevyä. Suodatusmoduulin kotelo on valmistettu polyuretaanisekoitteesta. Lämpötilan käyttöalue on 5 60 C. Kehitteillä on jopa 90 C lämpötilan kestävä kotelo. Suodatusmoduulin toimintaperiaate Puhdistettu vesi Puhdistettu vesi Puhdistetun veden kanavat Puhdistettavan veden syöttö Suodatusmoduulit tarjoavat tehokkaan ja kompaktin ratkaisun jäteja talousvesien sekä teollisuuden prosessivesien puhdistamiseen.

5 CFM Systems tuotteita Pienistä kohteista aina suuriin laitoksiin Keraamiset suodatusyksiköt Ruostumattomaan teräskehykseen kiinnitetyt moduulit pinotaan päällekkäin. Moduulit on liitetty toisiinsa sisäisesti liitetyillä poistokanavilla. Kytketyt keraamiset suodatusyksiköt Isommat suodatusyksiköt kytketään yhteen laajempia kokonaisuuksia varten. Kompaktin muotoilun ansiosta vaatii hyvin pienen pinta-alan. Järjestelmän laajennukset helposti ja kustannustehokkaasti.

6 CFM Systems sovellukset Talous- ja jätevesien & teollisuuden vesien puhdistaminen Valmiita ratkaisuja Epäpuhtauksien poistaminen vedestä Suodatusratkaisut poistavat kaikki yli 200 nm partikkelit ilman mitään ylimääräistä esikäsittelytekniikkaa (kiintoaineet, bakteerit). Radium, Arseeni & Fluoridi, Nitraatti, Kloori Metallit (raskasmetallit, myrkyt yms.) Sinihappo (HCN) Suolan poisto merivedestä (+RO, Prosessit & ohjaus Kaikki puhdistusprosessin vaiheet on joustavasti säädettävissä kuhunkin kohteeseen sopivaksi.

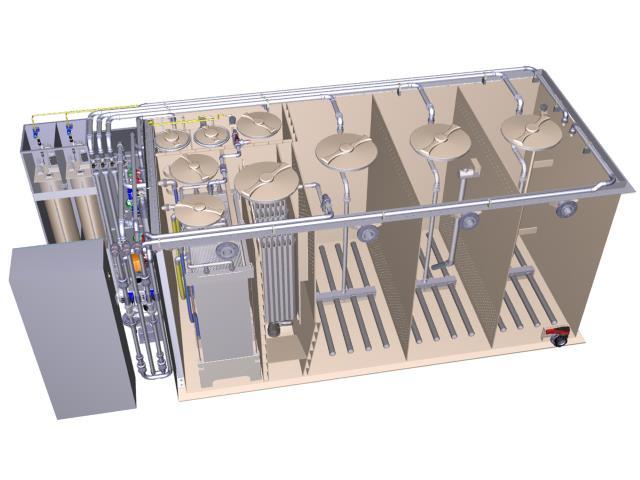

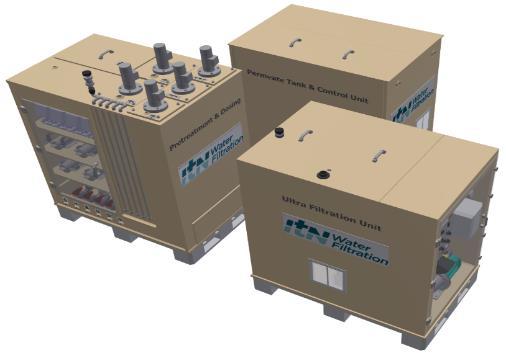

7 CFM Systems sovellukset Talous- ja jätevesien & teollisuuden vesien puhdistaminen Valmiita ratkaisuja MBCR konttipuhdistamot Yhdistelmä biologista käsittelyprosessia ja keraamista suodatusta. Pienet huoltokustannukset, ongelmaton toiminta ja lisävarusteena saatava etäkäyttö ja -valvonta. 20 jalan kontti puhdistaa 55 m 3 jätevettä päivässä (500 PE) 40 jalan kontti puhdistaa 110 m 3 jätevettä päivässä (1000 PE) CPD kontti arseenin, fluoridin, metallien jne. poistamiseen MBCD kontti jätevesien puhdistaminen CRO kontti talousvesien puhdistaminen Kohteet: kylät, yhteisöt, lomakeskukset, rakennustyömaat jne. tulva-alueet, katastrofiavut, leirit ja pakolaisleirit jne. Plug'n & play järjestelmä, liikuteltava & tehokas. Puhdistetun jäteveden laatu sopii 100 % uudelleenkäyttöön. Kontteja valmistetaan halutuilla ominaisuuksilla. Testaus- ja Pick up yksikkö Pick Up yksikkö on suunniteltu pieneksi sekä helposti liikuteltavaksi ja säädettäväksi laitteistoksi. Yksikköön kuuluu 1 kpl CFM-moduuli sekä kaikki tarvittavat laitteet ja välineet sen käyttöönottamiseksi. Testit voidaan aloittaa nopeasti suoraan asiakkaan toimipisteessä. Laite soveltuu: testaamaan puhdistusprosessia isompia kohteita varten pienten kohteiden täysiveriseksi puhdistamoksi

8 CFM Systems sovellukset TALOUSVESIEN PUHDISTUS Pohjavesilaitokset, pintavesilaitokset & merivesilaitokset Talousvesien puhdistaminen CFM Systems mahdollistaa räätälöityjä ja kustannustehokkaita ratkaisuja korkean teknologian puhdistustekniikalla pohja-, pinta- ja merivesien puhdistamiseen. Keraaminen nanosuodatus on uusimman sukupolven suodatustekniikkaa korvaamaan perinteiset talousveden puhdistamisen suodatusmenetelmät kuten hiekka- ja polymeerisetsuodattimet. Paikalliset olosuhteet, erilaiset pohjaveden lähteet, hiekkajäännöstyypit, pinta-, maa- tai merivesivarat voivat sisältää luonnollisilla ja/tai teollisia epäpuhtauksia. Mahdollistamme täysin räätälöityjä puhdistusprosesseja ja ratkaisuja kuhunkin paikalliseen vesihankkeeseen. CFM Systems mahdollistaa uusinta suodatusteknologiaa RO-esikäsittelyyn mm. meriveden suolanpoistolaitoksissa ja kaikille RO-järjestelmille kunta-, teollisuus- ja jätevedenpuhdistamoissa. CFM Systems lisää RO-käyttöikää sekä pienentää investointi- ja käyttökustannuksia. CFM Systems soveltuu uudis- ja saneerauskohteisiin. CFM Systems teknologialla on toteutettu maailmanlaajuisesti paljon kustannustehokkaita talousvesien puhdistusjärjestelmiä! KOHTEITA KOKOLUOKASTA RIIPPUMATTA: Kaupungit, kunnat, jätevesiosuukunnat, teollisuus, tuotantolaitokset, hotellit, lomakeskukset yms. Valmiit ratkaisut raskasmetallien, toksiinien, lyijyn, arseenin, radiumin, nikkelin ja kromin poistamiseksi. Käänteisosmoosin esikäsittelyyn (RO)

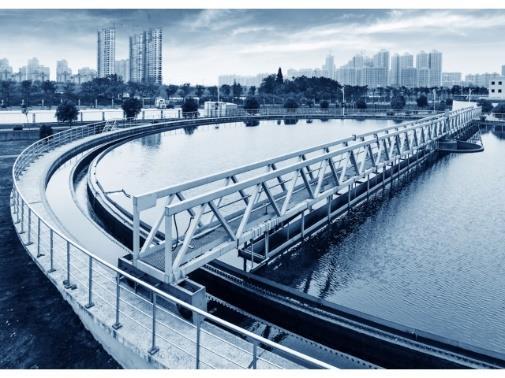

9 CFM Systems sovellukset JÄTEVESIEN PUHDISTUS Kuntien ja osuuskuntien jätevesilaitokset & teollisuuden jätevedet Jätevesien puhdistaminen CFM Systems keraaminen nanosuodatus puhdistaa korkealaatuisesti jätevettä vähemmällä määrällä puhdistuskemikaaleja. Tämä mahdollistaa korkeimmat puhdistuksen laatuvaatimukset jäteveden puhdistuksessa ympäristöä säästäen. CFM Systems on mahdollistanut korkealaatuisia ja tehokkaita biologiseen ja keraamiseen nanosuodatukseen perustuvia MBCR puhdistamoita. Keraaminen nanosuodatus on uusinta puhdistusteknologiaa ja tarjoaa erittäin kestävän sekä tehokkaan suodatusjärjestelmän jätevesien ja teollisuusjätevesien puhdistamiseen pienin investointi- ja käyttökustannuksin (CAPEX ja OPEX). CFM Systems soveltuu uudis- ja saneerauskohteisiin. CFM Systems teknologialla on toteutettu maailmanlaajuisesti paljon kustannustehokkaita jätevesien puhdistusjärjestelmiä! KOHTEITA KOKOLUOKASTA RIIPPUMATTA: Kaupungit, kunnat, jätevesiosuukunnat, teollisuus, tuotantolaitokset, hotellit, lomakeskukset yms. Valmiit ratkaisut raskasmetallien, myrkkyjen ja haitta-aineiden poistamiseksi.

10 CFM Systems sovellukset TEOLLISUUDEN PROSESSIVESIEN PUHDISTUS Puhdas ja kierrätykseen sopiva prosessivesi Teollisuuden vesien puhdistaminen CFM Systems teknologia soveltuu useimmille teollisuuden aloille, joissa tarvitaan puhdasta ja kiintoaineista vapaata prosessivettä. CFM Systems teknologian etuina on erinomainen korkean lämpötilan ja paineen kestävyys. Lisäksi kemiallinen kestävyys on huippuluokkaa. CFM Systems mahdollistaa tehokkaampaa ja puhtaampaa vedenkierrätystä tuotantolaitoksille. Keraamiseen nanosuodatukseen liittyen löytyy lukuisia valmiita sovelluksia ja ratkaisut on helppoja säätää kunkin kohteen ominaisuuksiin sopiviksi. Valmiita sovelluksia teollisuudelle: raskasmetallien poistaminen useiden toksiinien poistaminen lyijyn, arseenin & radiumin poistaminen nikkelin & kromin poistaminen jne. CFM Systems soveltuu uudis- ja saneerauskohteisiin. CFM Systems teknologialla on toteutettu maailmanlaajuisesti paljon kustannustehokkaita teollisuuslaitoksien prosessivesien puhdistusjärjestelmiä! KOHTEITA KOKOLUOKASTA RIIPPUMATTA: Teollisuus, tuotantolaitokset, kaivannaisteollisuus jne. Valmiit ratkaisut raskasmetallien, myrkkyjen ja haitta-aineiden poistamiseksi.

11 CFM Systems tietoja Teknisiä tietoja Keraaminen suodatuslevy Suodatusmoduuli Mitat Suuri läpivirtauskyky 650 litraa/m 2 /h Pituus 510,0 mm Korkea hyötykäyttöaste 98,0-99,5 % Leveys 110,0 mm Pitkä käyttöikä jopa 20 vuotta Paksuus 6,5 mm Mitat Paino 30 kg/kpl Pituus 610 mm Keraamisia suodatuslevyjä 35 kpl Leveys 510 mm Keräilykanavat polyuretaanisekoite Korkeus 140 mm Lämpötilan käyttöalue 5 60 C (tulossa 90 C) Suodatuksen pinta-ala 4 m 2 Vertailua perinteisiin suodatusmateriaaleihin Hiekka- ja polymeerisetsuodattimet CFM Systems edut muihin suodattimiin verrattuna 3 5 kertaisesti pidempi käyttöikä 2 10 kertaisesti korkeampi läpivirtaus Yli 50 % vähemmän kemikaaleja puhdistuksessa Jopa 98 % kapasiteetti ja käyttöaste (perustuu 24/7) Jopa 50 % vähemmän henkilökuntakuluja (huolto, käyttöpros.) Jopa 50 % pienemmät energiakustannukset Sietää korkeampia lämpötiloja, painetta ja kemiallista kuormaa Kompakti muotoilu ja pieni pinta-alan tarve Laajat käyttöalueet pienistä kohteista aina suurille laitoksille CFM-Systems sovellukset ovat osoittaneet useissa projekteissa Erinomaista suodatustehoa Hyvää virtausnopeutta Pitkää kestävyyttä ja käyttöikää Edullisuutta käyttökustannuksissa

12 Keraaminen nanosuodatus Puhdasta ja korkealaatuista vettä nanosuodatuksella CFM Systems Maahantuonti ja markkinointi Skandinaviassa Puhelin Telefon
