1 WASTE WATER Solutions HUBER Hiekankäsittelyjärjestelmät Laadukas tekniikka Korkea erotusaste Korkea mineraalisten aineiden tuotto Alhaisemmat poistokustannukset

2 Hiekankäsittely Likaista hiekkaa ja muuta mineraalista ainesta tulee jätevedenpuhdistamoilta, viemäreistä ja kaduilta ja se ei ole homogenista vaan sisältää paljon orgaanista ainesta ja muita epäpuhtauksia, joita voidaan verrata kotitalousjätteeseen. Tällaisella erilaisten aineiden saastuneella sekoituksella on aika alhainen kiintoainepitoisuus [TS], joka vaihtelee 40 % ja70 % välillä, ja sen hehkutushäviö [GV] on aika korkea %. Kaikkien hyvin toimivien hiekankäsittelyjärjestelmien tarkoitus on erottaa hiekka, jonka jyväkoko on yli 0.20 mm ja samalla ottaa talteen mineraalinen kierrätettävä aines, likaisesta jätteestä. Hiekankäsittelyjärjestelmän lopputuote tulisi olla laadukas tuote, jonka hehkutushäviö on alhainen (< 3 %) ja kiintoainepitoisuus TS korkea (> 90 %). Tällöin hiekankäsittely sekä vähentää hävittämiskustannuksia, samalla kun se tuottaa sivutuotteena raaka-aineen, joka voidaan uudelleenkäyttää ja kierrättää. Likaantunut hiekka voi sisältää hyvin paljon erilaisia materiaalieja, riippuen siitä missä se on syntynyt. Tämä asia märittelee minkälainen hiekankäsittelyjärjestelmän tulisi olla ja se määrittää millä konseptilla saadaan toimiva järjestelmä eri kohteisiin. Lakaisu- ja viemärihiekan käsittely Lakaisu- katukaivojen- ja viemärihiekka tarvitsee yksilöllisesti suunniteltuja hiekankäsittelyjärjestelmiä. Käsittelytekniikka pitää valita, ottaen huomioon laitoksen tarvittava kapasiteetti, käsiteltävän materiaalin koostumus ja vaatimukset eri käsitellyille materiaaleille. Laitteita pitää räätälöidä niin, että vaatimukset eri käsittelyvaiheille voidaan saavuttaa, kuten: vastaanottosäiliö, vieraiden esineiden erotus, pesurumpu esikäsittelyyn ja HUBER Coanda Hiekkapesuri orgaanisen aineen erotukseen hiekasta. Jos pesuvettä ja pesuveden käsittelyä ei ole saatavilla hiekankäsittelylaitoksen lähellä, voidaan erillinen pesuvedenkäsittely-yksikkö lisätä, jolla kierrätetään tarvittava vesi. HUBER:lla on hiekankäsittelylaitoksia ympäri maailmaa ja kokemusta alalta laajasti, joten meillä on tietotaito tarjota räätälöityjä hiekankäsittelyjärjestelmiä jokaiselle eri projektille. Jätevedenpuhdistamolla syntyneen hiekan käsittely Jos käsiteltävä hiekka tulee jätevedenpuhdistamon hiekanerotuksesta on maailmanlaajuisesti erinomaiseksi todettu HUBER Coanda Hiekkapesuri paras ratkaisu jatkokäsittelylaitteeksi. HUBER Coanda Hiekkapesuri takaa että melkein kaikki orgaaninen aines pestään pois hiekasta, eli pestyn hiekan hehkutushävio on alle 3 %. Tällöin hiekan hävittämiskustannukset ovat alhaiset tai pesty hiekka voidaan uudelleenkäyttää. Monessa maassa on myös lainsäädäntö, joka asettaa vaatimukset pestylle hiekalle. Ainoastaan hiekan erottaminen orgaanisesta materiaalista ei ole ainoa käytännön asia, joka kannattaa pitää mielessä, vaan myös hienon hiekan erottaminen. HUBER Coanda Hiekkapesuri pystyy erottamaan myös hyvin hienon hiekan.

3 HUBER Coanda Hiekanlajitin RoSF3 Coanda ilmiön ansiosta saavutetaan korkea hiekan erotusaste Orgaanisen aineen osittainen poisto hiekasta Hiekanpoistoruuvi on tuettu molemmista päistä, minimoi ruuvin kulumista Suljettu, hajuton laite Korkea korroosiosuojaus Optiona voidaan varustaa lämmityksellä 25 C asti Täysin automaattinen ohjaus HUBER Coanda Hiekkapesuri RoSF4 Materiaalia ei tarvitse esivälpätä Hiekan ja soraan talteenotto suuri Sopii viemäri-, sadevesikaivojen- ja lakaisuhiekan käsittelyyn Eri kokoja saatavilla, suurin käsittelee 3 m 3 kiintoainetta tunnissa Erilinen orgaanisen aineen poistoyhteen ansiosta, voidaan orgaaninen aines jatkokäsitellä Hiekkaruuvin halkaisija on iso, joten siirtokapasiteetti korkea Yli 2000 asennusta maailmanlaajuisesti HUBER Coanda hiekanlajitin RoSF3 asennettu hiekanerotuksen jälkeen HUBER Hiekkapesuri RoSF4 T Käsittelee osittain kuivattua puhdistamohiekkaa Eri kokoja saatavilla, suurin käsittelee 3 m 3 kiintoainetta tunnissa Orgaanisen aines vähenee, niin että hehkutushäviö on < 3% Kuivatun hiekan kiintoainepitoisuus n 90% TS Asennetaan hiekalajittimen, kompaktin esikäsittelyn tai pyöreiden hiekanerottimien jälkeen. Hiekankuljetusruuvi on tuettu molemmissa päissä. Korkea korroosiosuojaus HUBER Coanda Hiekkapesuri RoSF4 takaa paremman hygienian ja alemmat hävittämiskustannukset HUBER Hiekkapesuri RoSF4 T pesee kaikki hiekat

4 WASTE WATER Solutions HUBER Hiekkapesuri RoSF G4E Alhainen pesuveden tarve < 2 m 3 /h Orgaanisen aineen väheneminen 5% erotusaste 90% hiekanjyvistä, joiden koko on 0.2 mm Valinnaisesti saatavissa lajittimena, jossa pesutoiminto Pesuvetenä voidaan käyttää välpättyä jätevettä Sopii myös osittain kuivatulle hiekanerotushiekalle biokaasulaitoksilla Vähentää hävittämiskustannuksia HUBER Hiekkapesuri RoSF G4E HUBER Hiekakäsittelyjärjestelmä RoSF5 VW(S) Raaka-aineen syöttö kaltevan ruuvin avulla Ihanteellinen viemärihiekalle Hiekkaan/soraan jää vähemmän kun 3 % organista ainetta Hävitettävän aineen määrä vähenee kuten myös hävittämiskustannukset Erottaa > 95 % hiekanjyvistä, joiden halkaisija on mm Karkea aines > 10 mm erotetaan erikseen Mineraalinen aines voidaan uudelleenkäyttää Pesurumpu ja Hiekkapesuri asennettu asiakkaan rakennukseen HUBER Hiekankäsittelyjärjestelmä RoSF5 HW(S) Raka-aineen syöttö vaakaruuvin avulla Ihanteellinen lakaisuhiekan käsittelyyn Hiekkaan/soraan jää vähemmän kun 3 % organista ainetta Hävitettävän aineen määrä vähenee kuten myös hävittämiskustannukset Erottaa > 95 % hiekanjyvistä, joiden halkaisija on mm Karkea aines > 10 mm erotetaan erikseen, eli hiekotussora sisältyy pestyyn hiekkaan eikä jää jätteeksi! Mineraalinen aines voidaan uudelleenkäyttää Vastaanottosäiliö voidaan asentaa maan päälle tai maan alle.

5 RoSF5 HWS järjestelmän virtauskaavio ja asennusesimerkkejä vastaanotto- ja syöttöasema karkean aineen erotus vastaanottoaseman, jonka pohjalla käsittelemätön katuhiekka syöttöruuvi H W Pesurumpu karkean aineksen erotukseen karkea aines > 10 mm hiekan lajittelu ja pesu hiekan lajittelu ja pesu hiekanerotin pesty hiekka 0-10 mm hiekanerotin tekninen vesi välppä pesuveden kierrätykseen pesuveden kierrätys orgaaninen aines 1-10 mm käsittelemätön hiekka jvp:ltä pesuveden kierrätys S jätevedenpuhdistam olle tai pesuveden puhdistukseen ja kierrätykseen HUBER Hiekankäsittelyjärjestelmä RoSF5 COMPACT Pieni tilantarve Kompakti hiekakäsittelylaitos puhdistamohiekan käsittelyyn: puhdistamohiekan lajittelu ja pesu viemäri- ja lakaisuhiekan pesu Kapasiteetti 1.5 m 3 /h Alhainen veden tarve Optimaalinen karkean aineksen > 10 mm erotus Orgaanisen aineen alenema, hehkutushäviö < 3% Hiekoitushiekan uudelleenkäyttö Mineraalisten aineiden korkea tuotto Kokonaan suljettu laitteisto Kaavakuva RoSF5 COMPACT järjestelmästä

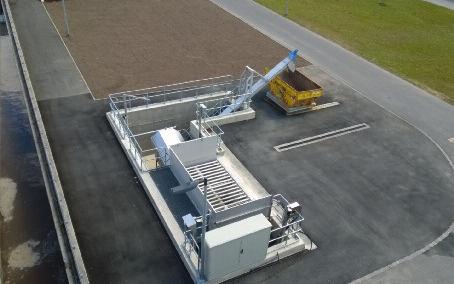

6 WASTE WATER Solutions Asennusesimerkkejä Huomattavsti alentuneet poistokustannukset, kun HUBER Hiekankäsittelyjärjestelmä RoSF5 HW(S) on otettu käyttöön Innovatiivinen tekniikka: HUBER Coanda Hiekkapesuri RoSF4, koko III, lämmitetty ulkoasennusta varten Pieni HUBER Hiekkapesuri RosF4 TC pesee HUBER Kompaktilaitteesta ROTAMAT Ro5 lajitettua hiekkaa HUBER RoSF5 VWS järjestelmällä käsitellystä viemäriheikasta tulee kierrätettävää materiaalia. RoSF5 HWS järjestelmä: Vastaanottosäiliö, jonka pohjalla vaakatasossa oleva syöttöruuvi HUBER Coanda Hiekanlajitin RoSF3 Hydropress Huber Ab Suomen sivuliike Hankasuontie Helsinki / Finland Tel: (207) Fax: (207) info@huber.fi Internet: Tekniset muutokset mahdollisia 0,0 / HUBER Hiekankäsittelyjärjestelmät
