Taskilan MBR-yksikkö kokemuksia ja tuloksia Sofia Risteelä Prosessi-insinööri Oulun Vesi Vesihuolto 2019 15.

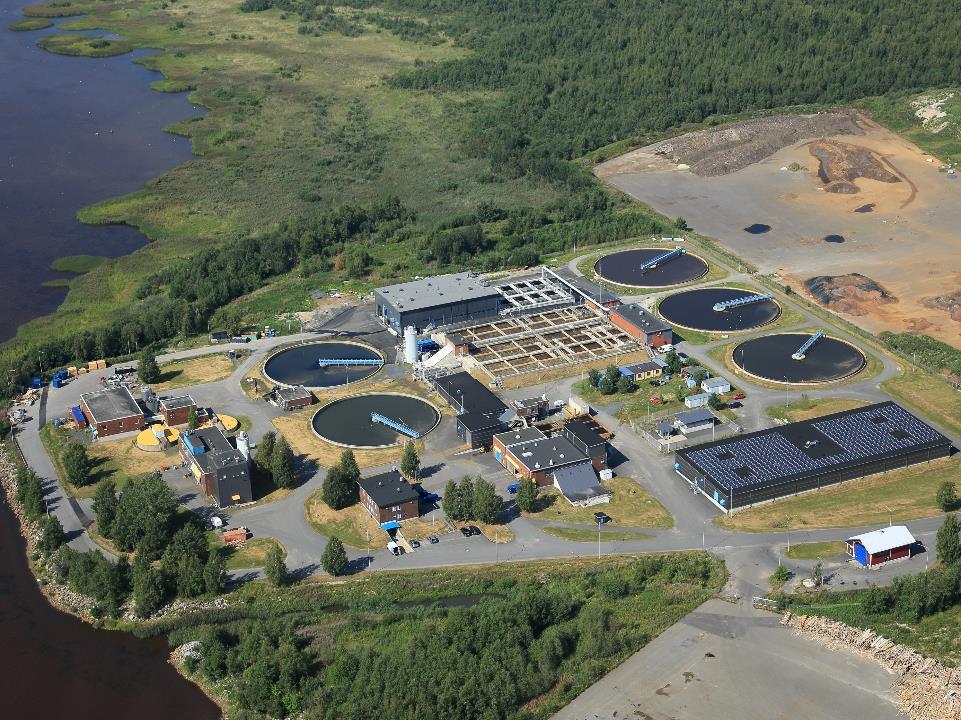

1 Taskilan MBR-yksikkö kokemuksia ja tuloksia Sofia Risteelä Prosessi-insinööri Oulun Vesi Vesihuolto , Jyväskylä 1 Oulun alueen jätevedenpuhdistus on keskittynyt Taskilaan Lupaehdot puhdistetulle jätevedelle: BOD 7ATU 15 mg/l P kok 0,5 mg/l Poistoteho P kok, BOD 7ATU 90 % N kok 20 mg/l (*) Poistoteho N kok 70 % (*) (* voimassa, kun T pros. > 12 C) + VnA 888/2006 ehdot (SS ja COD) Siirtoviemärit: Keskivirtaama noin m 3 /vrk Huippuvirtaama yli m 3 /vrk MBR-hanke: o kapasiteetin lisääminen o puhdistuksen tehostaminen o typenpoiston tehostaminen 2 1

mitoitusvirtaama 18 500 m 3 /vrk MBR hyödyt:

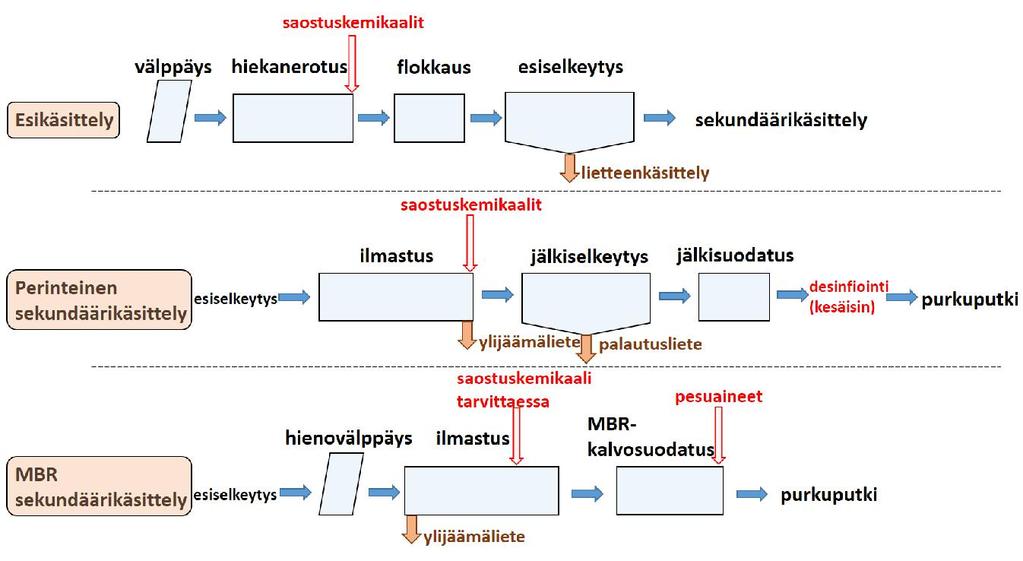

2 Aktiivilieteprosessi vs. MBR-prosessi 3 o o noin 35% tulovirtaamasta mitoitusvirtaama m 3 /vrk MBR hyödyt: pieni tilantarve yhdistelmäprosessi puhdistustulokset pieni kemikaalikulutus 4 2

ZeeWeed-kuitu ZeeWeed onttokuidun rakenne: o tukirakenne (nylon) o membraani (PVDF, polyvinyylideenifluoridi)

kokoiset hiukkaset (kiintoaineet ja kolloidit) o liukoiset aineet eivät poistu Kalvot on upotettuna jäteveteen

ovat herkkiä suurille partikkeleille ja mekaaniselle kulutukselle o hienovälppäys (2 mm) 5 4 linjaa eli

48 modulia / kasetti Vajaita kasetteja yhteensä 8 kpl (2 kpl/linja) o 34 modulia /kasetti Asennettu yhteensä 1424

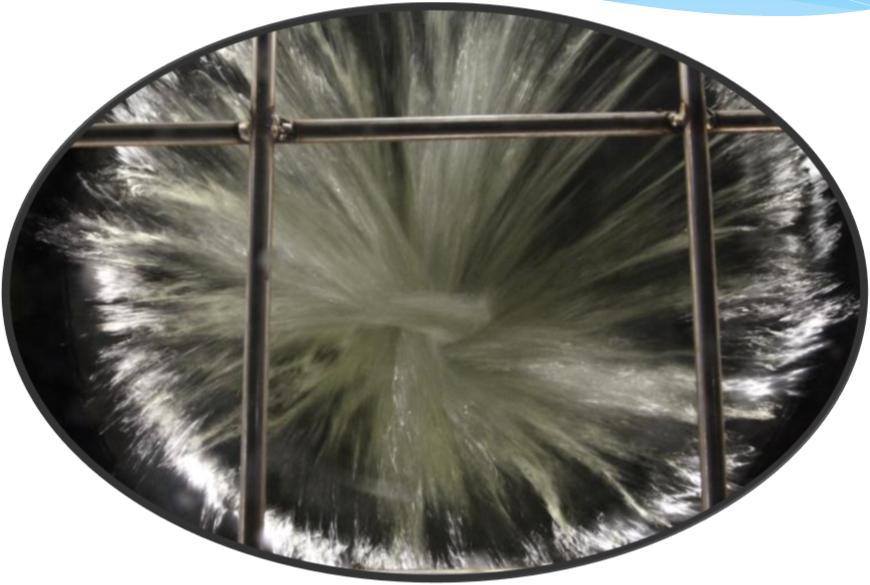

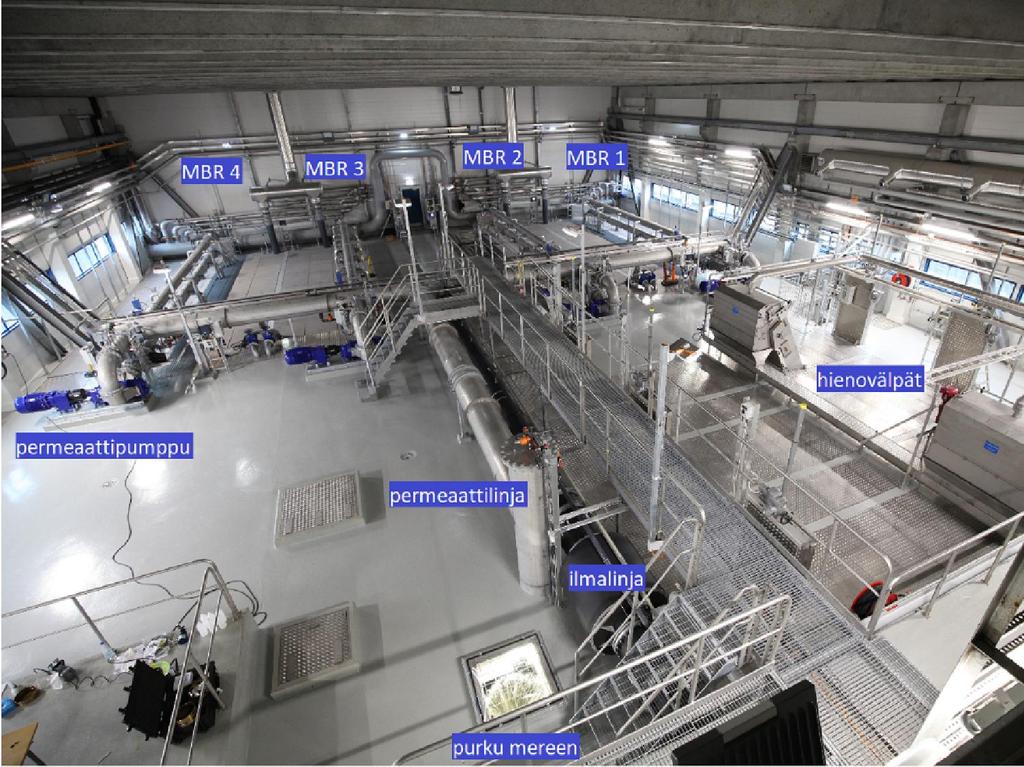

3 ZeeWeed-kuitu ZeeWeed onttokuidun rakenne: o tukirakenne (nylon) o membraani (PVDF, polyvinyylideenifluoridi) Ulkohalkaisija 1,9 mm ja sisähalkaisija 0,8 mm Huokoskoko 0,04 µm (40 nm) Kalvo suodattaa kaikki yli 40 nm kokoiset hiukkaset (kiintoaineet ja kolloidit) o liukoiset aineet eivät poistu Kalvot on upotettuna jäteveteen Suodatussuunta ulkoa sisälle Vesi imetään pienellä alipaineella (~350 mbar) kalvon läpi kuidun keskelle Kalvot ovat herkkiä suurille partikkeleille ja mekaaniselle kulutukselle o hienovälppäys (2 mm) 5 4 linjaa eli kalvoallasta 8 kasettia/linja, yhteensä 32 kasettia Täyteen ladattuja kasetteja yhteensä 24 kpl (6 kpl/linja) o 48 modulia / kasetti Vajaita kasetteja yhteensä 8 kpl (2 kpl/linja) o 34 modulia /kasetti Asennettu yhteensä 1424 modulia, 356 kpl/linja Yhdessä modulissa on noin 2880 kuitua Suodatuspinta-ala yhteensä m 2 (34,4 m 2 /moduli) Taskilan MBR-prosessi 6 3

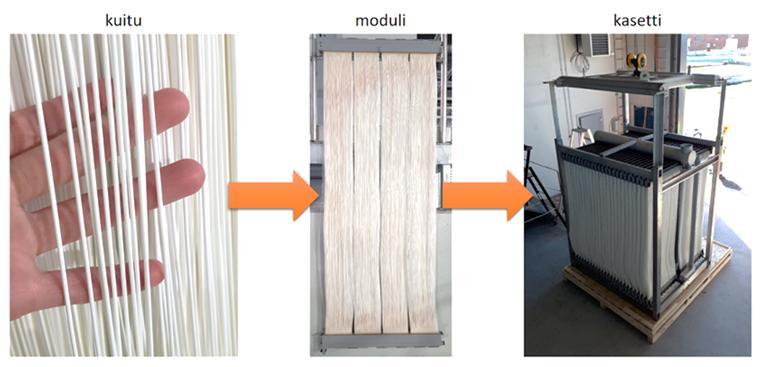

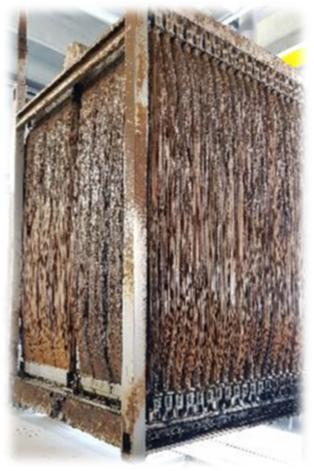

4 MBR kasetti ja modulit kasetin mitat: k: 261,5 cm l: 174,5 cm s: 212,2 cm modulin mitat: k: 219,8 cm l: 84,4 cm s: 4,9cm vajaa kasetti (34 modulia) täysi kasetti (48 modulia) 7 ilmastusaltaat 2 x m 3 8 4

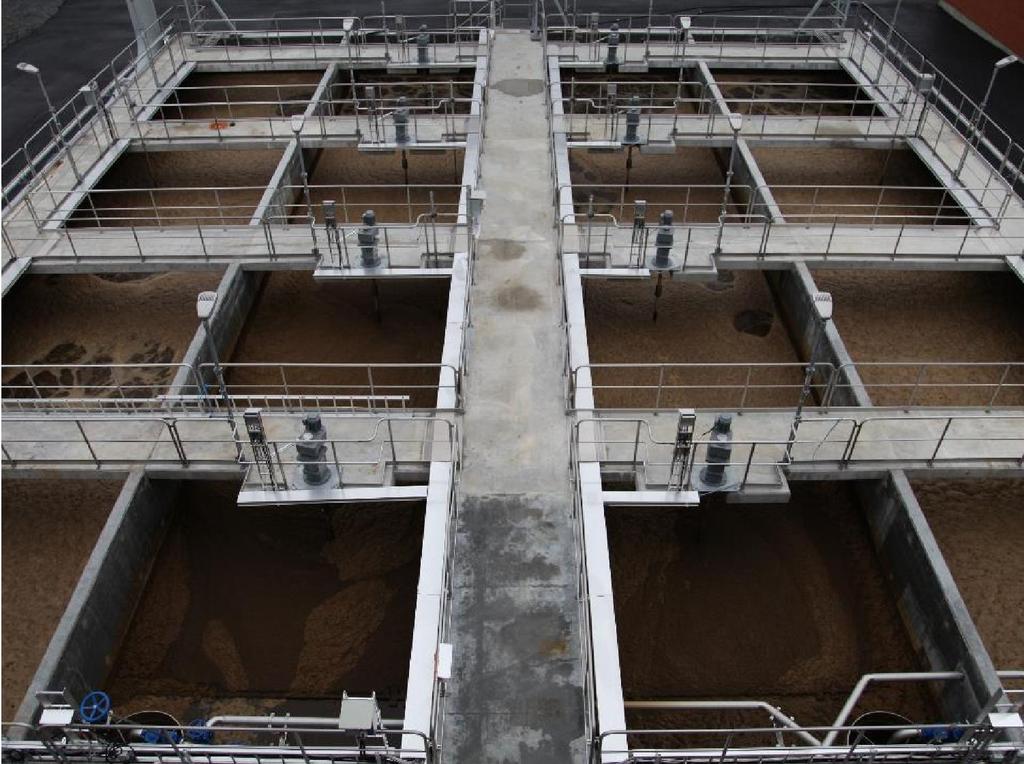

MBR-altaat 4 x 280 m 3 9 10 MBR-yksikön keskivirtaama 864 m 3 /h o Linjakohtaiset virtaamat talvikausi, T < 10 C 216 m 3 /h välikausi, 10 C T < 12 C 288 m 3 /h

yhtä aikaa 2-4 linjaa suodatustarpeen mukaan o MBR-yksikköön tuleva virtaama vaikuttaa ilmastusaltaan pintaan, jonka mukaan lasketaan tarvittavien MBR-linjojen

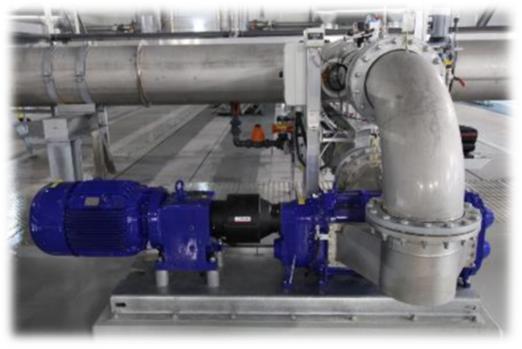

5 MBR-altaat 4 x 280 m MBR-yksikön keskivirtaama 864 m 3 /h o Linjakohtaiset virtaamat talvikausi, T < 10 C 216 m 3 /h välikausi, 10 C T < 12 C 288 m 3 /h kesäkausi, T 12 C 288 m 3 /h o Vastavirtahuuhtelun virtaama 416 m 3 /h Jatkuva kalvoilmastus irrottaa kiintoainetta kalvojen pinnalta Suodatus Suodatuksessa on yhtä aikaa 2-4 linjaa suodatustarpeen mukaan o MBR-yksikköön tuleva virtaama vaikuttaa ilmastusaltaan pintaan, jonka mukaan lasketaan tarvittavien MBR-linjojen lukumäärä. o Linjan lepotila: standby-tila Kemikaalipesut: ylläpitopesut 1-3 kertaa viikossa, liuotuspesut 1-2 kertaa vuodessa o natriumhypokloriitti tai sitruunahappo 5

6 Puhdistustuloksia 10/2018 4/2019 Analyysit Tuleva MBR-lähtevä Lupaehdot BOD7ATU 270 mg/l 12,3 mg/l 15 mg/l 99,1 % 90 % CODcr 652 mg/l 36,5 mg/l 125 mg/l 94,4 % 75 % Kiintoaine 458 mg/l < 2 mg/l (labra) 0,15 mg/l (online) > 99,6 % (labra) 99,97 % (online) 35 mg/l 90 % Kokonaisfosfori 9,9 mg/l 0,11 mg/l 0,5 mg/l Kokonaistyppi, kun T > 12 C 98,8 % 90 % 67,6 mg/l 35,6 mg/l 20 mg/l 47,3 % 70 % 11 Bakteerianalyysit 2018 E. coli (Colilert) Suolistoperäiset enterokokit E. coli [mpn/100ml] <1 <1 <1 1 <1 <1 < Enterokokit [pmy/100ml] > <1 <1 <1 <1 <1 <1 < MBR-lähtevä Jälkisuodattimelta lähtevä MBR-lähtevä Jälkisuodattimelta lähtevä 12 6

MBR-kalvosuodatuksessa hyvä laskeutuvuus hyvä suodattuvuus (haasteita alkuvuodesta 2019) Kalvojen käsinpesut sekä ensimmäiset liuotuspesut toteutettiin viikolla 11 Kalvojen kunnon tarkistus kesällä

7 Mitä seuraavaksi? Prosessin ja automaation hienosäätö jatkuu Laitoksen optimointi o sama liete, kaksi prosessia o lietteen ominaisuuksien tulee olla hyvät perinteisessä aktiivilieteprosessissa sekä MBR-kalvosuodatuksessa hyvä laskeutuvuus hyvä suodattuvuus (haasteita alkuvuodesta 2019) Kalvojen käsinpesut sekä ensimmäiset liuotuspesut toteutettiin viikolla 11 Kalvojen kunnon tarkistus kesällä ja seuraavat liuotuspesut alkusyksystä 2019 Oulun yliopiston EMCOLD-projekti ( ) o MBR:n ja perinteisen aktiivilieteprosessin tehokkuus lääkeaineiden ja hormonien poistossa 13 Kokemuksia Käyttöönotto ja automaatiotestaukset veivät aikaa o Tekniikka ja automaatio uutta ja monimutkaisempaa kuin aikaisemmin Permeaatin laatu ollut tasaisen hyvää käyttöönotosta lähtien Kalvosuodatus toiminut ilman suurempia häiriöitä Prosessiin tehdyt muutokset, ajoittaiset pienet prosessihäiriöt tai biologian toiminnan heilahtelut eivät ole vaikuttaneet prosessin toimintaan tai puhdistustuloksiin Perinteisen aktiivilieteprosessin tulokset parantuneet kuormituksen pienentyessä Sulamisvedet, typenpoisto, syyssateet,... vuosi 2019 näyttää todellisen tehokkuuden 14 7

8 KIITOS! KYSYMYKSIÄ? 15 8
