1 Liite 5 1(24) KEMIN ENERGIA LaserAce ohjeisto Janne Pirttimaa

2 Liite 5 2(24) Sisällysluettelo 1. Yhdistäminen bluetoothilla Laitteen kalibroiminen Asetusten määrittäminen Mittausten tekeminen Muut mittaukset Korkeuden mittaaminen Kohteen leveyden mittaaminen Lankojen roikkuvuus Ongelmatilanteet ja ratkaisut... 23

3 Liite 5 3(24) 1. YHDISTÄMINEN BLUETOOTHILLA 1. Kytke virta LaserAce -etäisyysmittariin painamalla hetki pohjassa kuvassa 1 näkyvää punaista painiketta. Kuvassa 1 on myös esitelty laitteessa käytettävät painikkeet. Sammuttaa laitteen yhtä aikaa alas painettuna (n.5 sek.) Peruuta / edellinen painike Käynnistä / valitse / mittaa painike Selaa kerättyä dataa Valikkojen selaaminen Näyttö Kuva 1. Trimble LaserAce 1000 etäisyysmittari

4 Liite 5 4(24) 2. Käynnistä GeoExplorer. Mene käynnistä valikon kautta (Kuva 2) Settings (Kuva 3) => Bluetooth (Kuva 4). Devices välilehdeltä paina kohtaa Add new device. Laite etsii lähistöllä olevat bluetooth-laitteet. Asetukset Käynnistä valikko Kuva 2. Kämmenlaitteen päävalikko Kuva 3. Käynnistä -valikko Bluetoothasetukset Add new device Kuva 4. Asetukset => Bluetooth Kuva 5. Bluetooth-asetukset

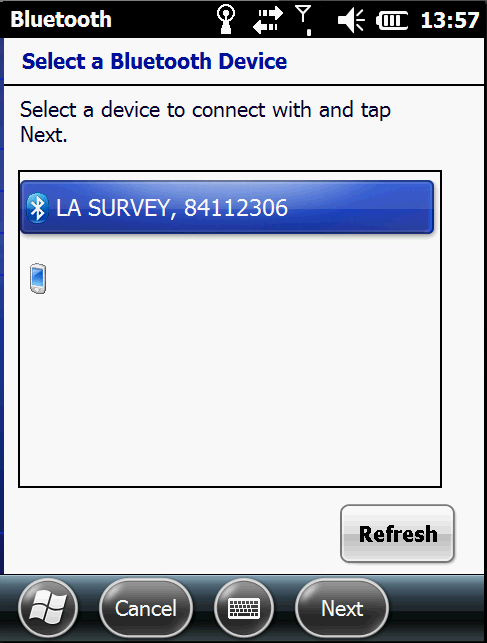

5 Liite 5 5(24) 3. Valitse laite LA SURVEY, XXXXXXXX listasta ja paina alhaalta Next -painiketta 1.Valitse laite listasta 2.Paina Next Kuva 6. Bluetooth-laitteen valinta

6 Liite 5 6(24) 4. Syötä Pro laitteen salasana suojatun yhteyden muodostamiseksi. Salasana on oletuksena Paina alhaalta Next. 1.Syötä koodi Paina Next Kuva 7. Salasanan syöttäminen. Näyttöön ilmestyy ilmoitus yhteyden muodostamisesta. Mikäli näyttöön ilmestyy ilmoitus yhteyden muodostamisen epäonnistumisesta, syötä koodi uudelleen.

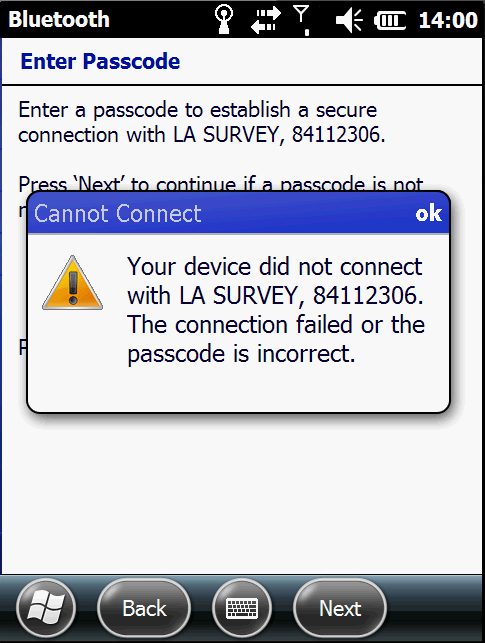

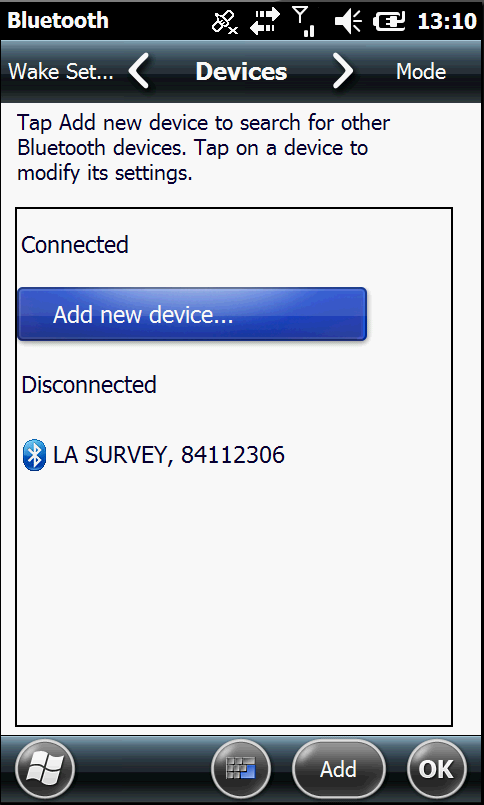

7 Liite 5 7(24) Laite lisätty onnistuneesti Kuva 8. Laite lisätty onnistuneesti Laitteen lisääminen ei onnistunut Kuva 9. Laitteen lisääminen ei onnistunut 5. Mikäli laite on oikein yhdistetty, sen pitäisi näkyä listalla Disconnected tekstin alla. Paina laitteen nimen kohdalta hetken aikaa, näytölle ilmestyy pieni valintaikkuna. Paina Edit -painiketta.

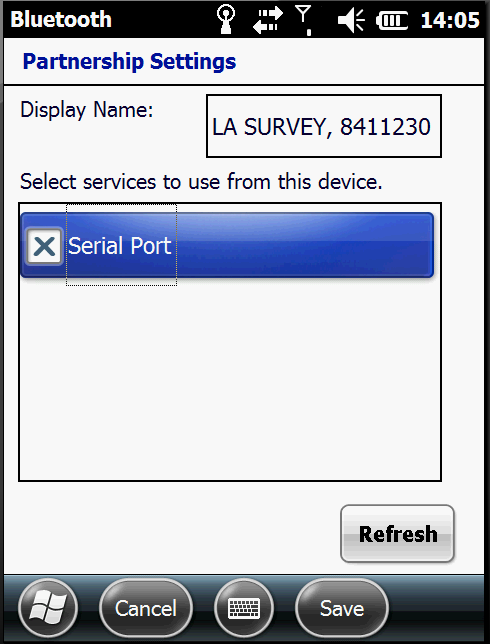

8 Liite 5 8(24) 1. Paina kohdetta pohjassa niin pitkään että aukeaa kohdan 2. ikkuna 2. Valitse Edit Kuva 10. Asetusten avaaminen Laita rasti Serial Port -ruutuun ja paina Save -painiketta näytön alareunasta. 1.Rasti Serial Port ruutuun 2.Tallenna valinta Save painikkeella Kuva 11. Serial portin valinta

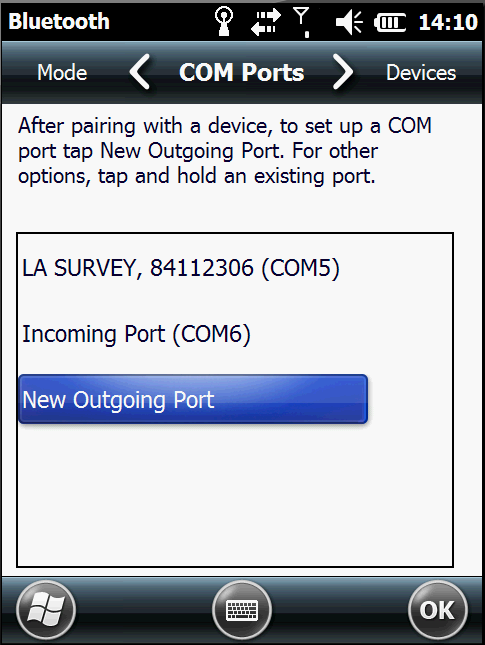

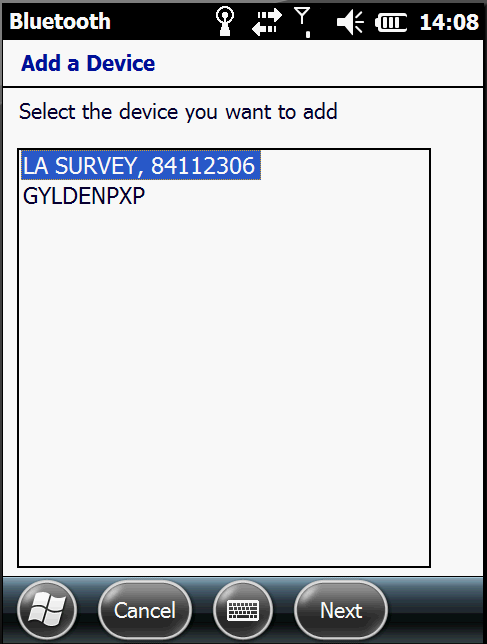

9 Liite 5 9(24) 6. Mene ylhäällä sijaitseville välilehdille kohtaan COM Ports. (välilehdillä painamalla avoinna olevan välilehden vasemmalta tai oikealta puolelta) Paina New Outgoing Port painiketta. Liiku välilehdillä painamalla näistä kohdista Paina New Outgoing Port -painiketta Kuva 12. COM -portit Valitse Pro laite listalta (kuva 13) ja paina Next -painiketta näytön alareunasta. Valitse listasta portti, esim. COM8 ja laita rasti Secure Connection kohtaan. Hyväksy tekemäsi valinnat Finish painikkeella näytön alareunasta. (Kuva 14) Valitse laite listalta Paina Next Kuva 13. Laitteen lisääminen

10 Liite 5 10(24) 1.Valitse portti (esim. COM5) 2.Laita rasti Secure Connection -ruutuun 3.Hyväksy valinta Finish -painikkeella Kuva 14. Portin valinta Mikäli kaikki meni oikein, listassa pitäisi näkyä lisäämäsi laite ja laitteen perässä lisäämäsi portin numero. Paina OK -painiketta ja sen jälkeen X painiketta, jolloin olet takaisin aloitusnäkymässä. Kuva 15. Portin asetukset valmiina HUOM! Yhdelle portille ei voi liittää kuin yhden laitteen. Yllä olevassa kuvassa on liitetty LaserAce porttiin COM5 ja kannettava tietokone porttiin COM6. Näitä portteja tarvitaan seuraavassa vaiheessa.

11 Liite 5 11(24) 7. Avaa TerraSync -ohjelma. Käynnistä valikko => TerraSync. Valitse avautuvasta listasta Professional Edition. Avaa TerraSync 1.Avaa käynnistä -valikko Kuva 16. TerraSync:in avaaminen Kuva 17. TerraSync käynnistävalikossa Avaa Professional Edition Kuva 18. Käyttötavan valinta

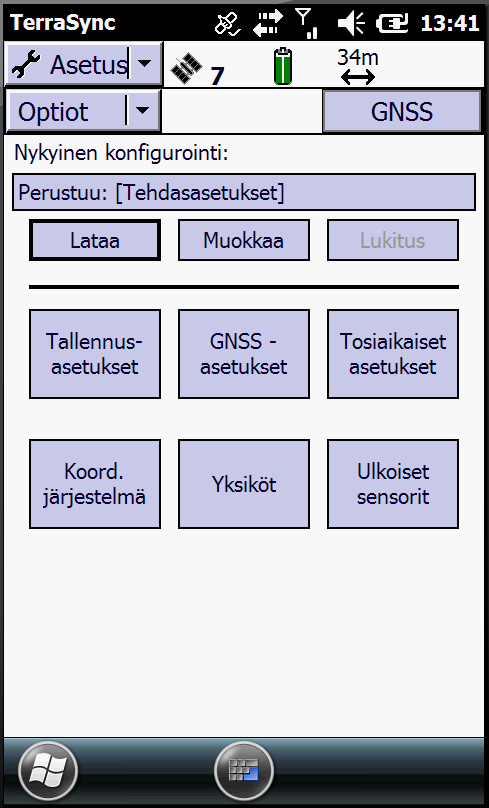

12 Liite 5 12(24) 8. Paina Tila painikkeesta ja valitse avautuvasta listasta kohta Asetus. Sen jälkeen avaa kohta Ulkoiset sensorit. 1.Paina Tila - painikkeesta 2.Paina Asetus -painikkeesta Kuva 19. TerraSync asetusten avaaminen 9. Valitse Ulkoiset sensorit. Ulkoiset sensorit Kuva 20. Asetukset etusivu

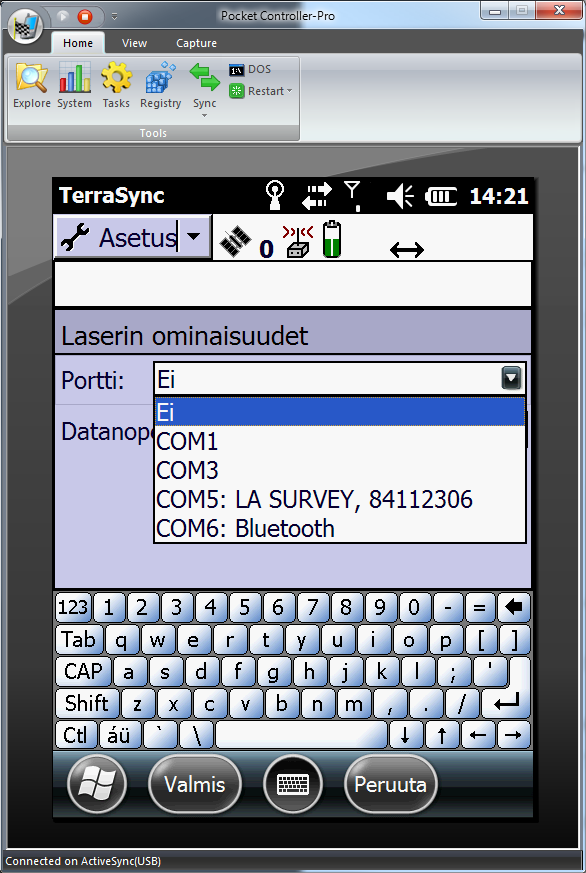

13 Liite 5 13(24) Laita täppä Laser -kohtaan. Tämän jälkeen paina Asetukset -laatikkoa. 2.Avaa asetukset 1.Täppä Laser kohdan laatikkoon Kuva 21. Ulkoiset sensorit asetukset Valitse asettamasi portti (kuvassa COM5: LA SURVEY XXXXXX) Valitse käytettävä portti Hyväksy Valmis -painikkeella Kuva 22. Portin valinta Hyväksy uudestaan Valmis -painikkeella, jolloin olet takaisin Asetus -ikkunassa. Laitteen pitäisi olla nyt toiminnassa.

14 Liite 5 14(24) 2. Laitteen kalibroiminen Laitteen sisäinen kompassi on herkkä muutoksille, kuten akun vaihdoille sekä ympäristön muutoksille. Onkin suositeltavaa, että laite kalibroidaan jokaisen mittauskerran alussa. Kuvassa 23 on esitetty LaserAcen päävalikko sekä kerrottu miten valikoissa liikutaan. Kuvassa ei näy kohta 7, joka on Setup -valikko. Edellinen valikko -painike Valikossa liikkuminen Valintojen hyväksyminen Selaa kerättyä dataa. Näyttää mittauksille lisää ominaisuuksia Kuva 23. LaserAcen päävalikko Kalibroidaksesi kompassin: 1. Valitse alkunäytöstä Setup 2. Valitse Configuration 3. Valitse Compass 4. Valitse User Calibration 5. Laite pyytää painamaan punaista painiketta kalibroinnin aloittamiseksi. 6. Suorita kalibrointi prosessi alla kuvatulla tavalla: HUOM! Mitä hitaampaa ja tasaisemmin pyörität laitetta, sitä parempi mahdollisuus on saada tarkka kalibrointi. Jokainen kolmesta pyöritystavasta sisältää KAKSI täyttä kierrosta joiden pitäisi kestää yhteensä suunnilleen minuutin (30sek / täysi kierros). Kaikki epäpuhtaat liikkeet voi aiheuttaa virheitä tulevissa mittauksissa.

15 Liite 5 15(24) HUOM! Kalibroinnista on myös olemassa paljon havainnollistavampi videopätkä, jossa näytetään kaikki kalibroinnin vaiheet selkeästi. Ota huomioon että videossa kalibroinnissa ei tehdä kuin yksi kierros / kalibrointivaihe! 1) Osoita linssit pohjoiseen. Ota laite käteen niin, että laitteen näyttö osoittaa ylöspäin ja kiikariosa on oikealla kädelläsi. 2) Paina mitä tahansa painiketta. Kalibrointi käynnistyy. 3) Pyöritä laitetta itseesi päin siten, että laitteen näyttö osoittaa ensimmäisenä rintaasi kohti. Suorita tähän suuntaan kaksi täyttä kierrosta siten, että yksi kierros kestää suunnilleen puoli minuuttia. Kun kaksi kierrosta on täynnä, paina jotain painiketta ja kalibrointi loppuu. Kuva 24. Kalibroinnin ensimmäinen vaihe

16 Liite 5 16(24) 4) Osoita laite pohjoiseen, punainen painike osoittaa ylöspäin. Laite on ns. oikeinpäin kädessäsi. 5) Kalibrointi lähtee käyntiin, kun painat jotain painiketta. 6) Pyöritä laitetta hitaasti ylöspäin siten, että laitteen linssit tulevat päälle näkyviin ja kiikariosa liikkuu laitteen alapuolelle. Suorita tähän suuntaan kaksi täyttä kierrosta siten, että molemmissa kierroksissa menee yhteensä suunnilleen minuutti (30sek / kierros). 7) Lopeta kalibrointi painamalla jotain painiketta. Kuva 25. Kalibroinnin toinen vaihe

17 Liite 5 17(24) 8) Osoita laite pohjoista kohti, laite on samalla tavalla kädessäsi kuin edellisessä kalibroinnissa, ns. oikeinpäin. 9) Paina jotain painiketta, kalibrointi alkaa. 10) Pyöritä laitetta myötäpäivään siten, että laitteen kiikariosa lähtee sinusta poispäin vasemmalle ja laitteen linssit lähestyvät sinua oikealta. Suorita kaksi täyttä kierrosta siten, että molemmissa kierroksissa menee yhteensä noin minuutti ( 30sek / kierros ). Kuva 26. Kalibroinnin kolmas vaihe 11) Lopettaaksesi kalibroinnin, paina jotain painiketta. 12) Kalibrointi on valmis! Paina ympyräpainiketta päästäksesi päävalikkoon.

18 Liite 5 18(24) 3. Asetusten määrittäminen Mene päänäytössä Setup kohtaan. 1. Units: - Range: voit valita esitetäänkö etäisyydet metreinä vai jalkoina - Angles: voit valita esitetäänkö kulmat asteina vai gooneina 2. Configuration: - Gradient: Voit valita esitetäänkö kaltevuus suhteena, kulmana tai prosentteina - Ranging: First Hit toimii useimmissa mittauksissa joissa on selvä näkyvyys koh teeseen. Last Hit vaihtoehdolla laser tekee monta mittausta samasta kohteesta. Tämä on hyödyllistä kun mitataan esteiden läpi, esim. lanka-aidan tai lasin läpi. - Interface: Tämä on vakioasetus. Älä muuta tätä asetusta! - Power: Voit valita Auto Powerin päälle tai pois päältä. Mikäli asetus on päällä, laite sammuttaa itsensä automaattisesti minuutti viimeisestä napin painal luksesta. - Compass: Declination angle: voit syöttää itse erantokulman laitteeseen, laitteen vakio arvona on nolla. Enable / disable: laitteen vakio arvona on Enable. Älä muuta tätä ase tusta! User Calibration: laitteen kalibroiminen. Täytyy tehdä jokaisen mitta uskerran aluksi! 3. Offsets: Instrument HT: syötä laitteen korkeus maasta silmiesi korkeudella. Include Back Offset: kiikarin ja vastaanotinlaudan välinen etäisyys.

19 Liite 5 19(24) 4. MITTAUSTEN TEKEMINEN Kun laiteet on yhdistetty bluetoothia käyttäen, LaserAcea voidaan käyttää hyväksi mittauksissa. Avataan TerraSync -ohjelma GeoExplorer kämmenlaitteella (Kuvat 27, 28 ja 29). Luodaan uusi mittaus (tai jatketaan vanhaa mittausta) => valitaan mitattavaksi kohteeksi jokin pistemäinen mittaus. Syötetään tarvittavat tiedot kohteelle. Avaa TerraSync 1.Avaa käynnistä valikko Kuva 27. TerraSync:in avaaminen Kuva 28. TerraSync käynnistävalikossa Avaa Professional Edition Kuva 29. Käyttötavan valinta

20 Liite 5 20(24) 1. Valitaan LaserAcen päävalikosta kohta Rangefinder (Kuva 30). Avaa valikko punaisella painikkeella Kohta 1 Rangefinder Kuva 30. Rangefinderin käynnistäminen 2. Tähdätään kohdetta ja painetaan mittauspainiketta (punainen painike laitteen päällä) pohjassa niin pitkään että sekä LaserAcesta että GeoExplorerista kuuluu ääni ja GeoExplorerin näytössä käy ikkuna jossa lukee Offset saatu. Tämä tarkoittaa että laite on laskenut kohteelle sijainnin. HUOM! Mikäli kohteen mittaaminen ei onnistu LaserAcella, GeoExplorerin näyttöön tulee ilmoitus, jossa sanotaan: "Epäkelpo laserhavainto. Odota että etäisyys on mitattu ennen kuin vapautat liipaisimen." Tämä tarkoittaa että LaserAcella tehty mittaus on lopetettu liian aikaisin. Mittaa kohde uudelleen LaserAcella ja odota molempien laitteiden äänimerkkiä. 3. Mittaa kohde GeoExplorer laitteella samalla tavalla kun mikä tahansa kohde mitataan. Painetaan Mittaa -painiketta alhaalta ja otetaan kohteelle muutama mittauspiste. Hyväksytään mittaus Valmis -painikkeella. Nyt on mitattu se kohde, mikä LaserAcella osoitettiin mitattavaksi. Mikäli sinulla on hyvä näkyvyys, voit mitata samasta kohdasta niin monta kohdetta kun haluat, jokainen kohde kuitenkin erikseen.

21 Liite 5 21(24) 5. MUUT MITTAUKSET LaserAce:lla on myös mahdollista mitata kohteita ilman että laitetta yhdistää bluetoothilla kämmenlaitteeseen. Mitata voidaan esimerkiksi kohteen korkeutta ja leveyttä, pinta-alaa, kartiomaista tilavuutta sekä esimerkiksi sähkölankojen roikkuvuutta. Seuraaviin Mittaus toimintoihin päästään LaserAcen päävalikon kautta. 5.1 Korkeuden mittaaminen Kohteen korkeus voidaan mitata Rangefinder tai Three pt. ht. toiminnolla. Three point height toimintoa käytettäessä kohteelle mitataan kolme mittausta, joiden perusteella laite laskee kohteelle korkeuden. Tämä mittaustoiminto on hyvä silloin kun kohteelle normaalisti määritettävät kaksi pistettä eivät ole selkeitä. Kohteelle mitataan kohteen keskikohta, kohteen alaosa ja viimeisenä kohteen yläosa. Tämän jälkeen laite antaa näyttöön kohteen korkeuden. 5.2 Kohteen leveyden mittaaminen Kohteen leveyden mittaamiseen käytetään Subtended distance measurements toimintoa. Aluksi katsotaan tähtäimen läpi kohdetta ja katsotaan minkä viivojen väliin kohde asettuu. Tämän jälkeen valitaan laitteeseen minkä viivojen väliin kohde asettuu. Mikäli kohde on kuvan mukaisesti viivojen 0 ja 1 välille, valitaan laitteen kolmionapilla näytölle Stadia 0 & 1. Mikäli kohde olisikin viivojen 1 ja 2 välissä, Stadiaksi vaihdettaisiin 1 & 2. Tämän jälkeen kohde mitataan, jonka jälkeen näytössä näkyy arvio kohteen leveydestä. Kuva 31. LaserAcen tähtäinristikko

22 Liite 5 22(24) 5.3 Lankojen roikkuvuus Lankojen roikkuvuus mitataan Rapid fire toiminnolla. Laite pyytää ensimmäisenä ampumaan maahan. Tämän jälkeen laite käskee etsimään johdon, mikä halutaan mitata. Mittaus suoritetaan siten, että ensin osoitetaan vähän johdon ala tai yläpuolelle ja painetaan laukaisunappi pohjaan, sen jälkeen "tähtäintä" liikutetaan johdon päällä niin pitkään kunnes laite ilmoittaa piippauksella mittauksen onnistumisesta. Tähtäintä kannattaa liikuttaa vähän johdon yli ylä- ja alapuolelta, niin pitkään kunnes laite piippaa. Tämän jälkeen laitteen näytöllä näkyy korkeus mitattuna ensimmäisestä pisteestä ammuttuna kohtaan, josta johto on mitattu.

23 Liite 5 23(24) 6. ONGELMATILANTEET JA RATKAISUT Bluetooth yhteyden muodostaminen ei onnistu: - Tarkista että molemmat laitteet ovat päällä ja, että GeoExplorerissa on bluetooth käytössä. - Yritä tehdä yhteyden muodostaminen ohjeen mukaan kohta kohdalta uudestaan. Mittaukset eivät onnistu tai eivät pidä paikkaansa: - Kalibroi LaserAce. - Tarkista LaserAcen asetukset. - Tarkista että laitteiden välille on muodostettu bluetooth yhteys ja että GeoExplorer käyttää LaserAcea mittauksissa. (Kuva 21)

24 Liite 5 24(24) Huomioita / muistiinpanoja
