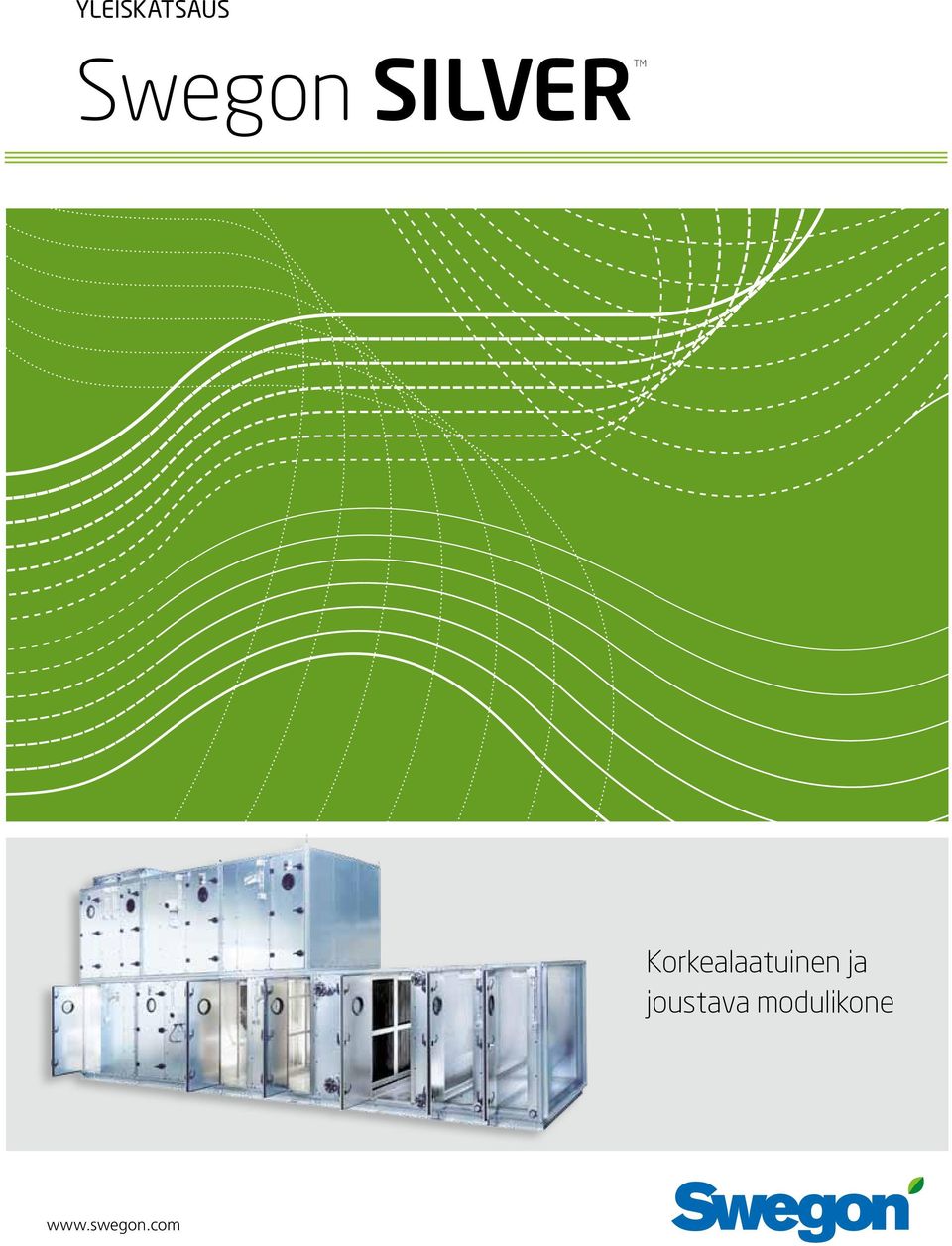

1 YLEISKATSAUS Swegon SILVERTM Korkealaatuinen ja joustava modulikone

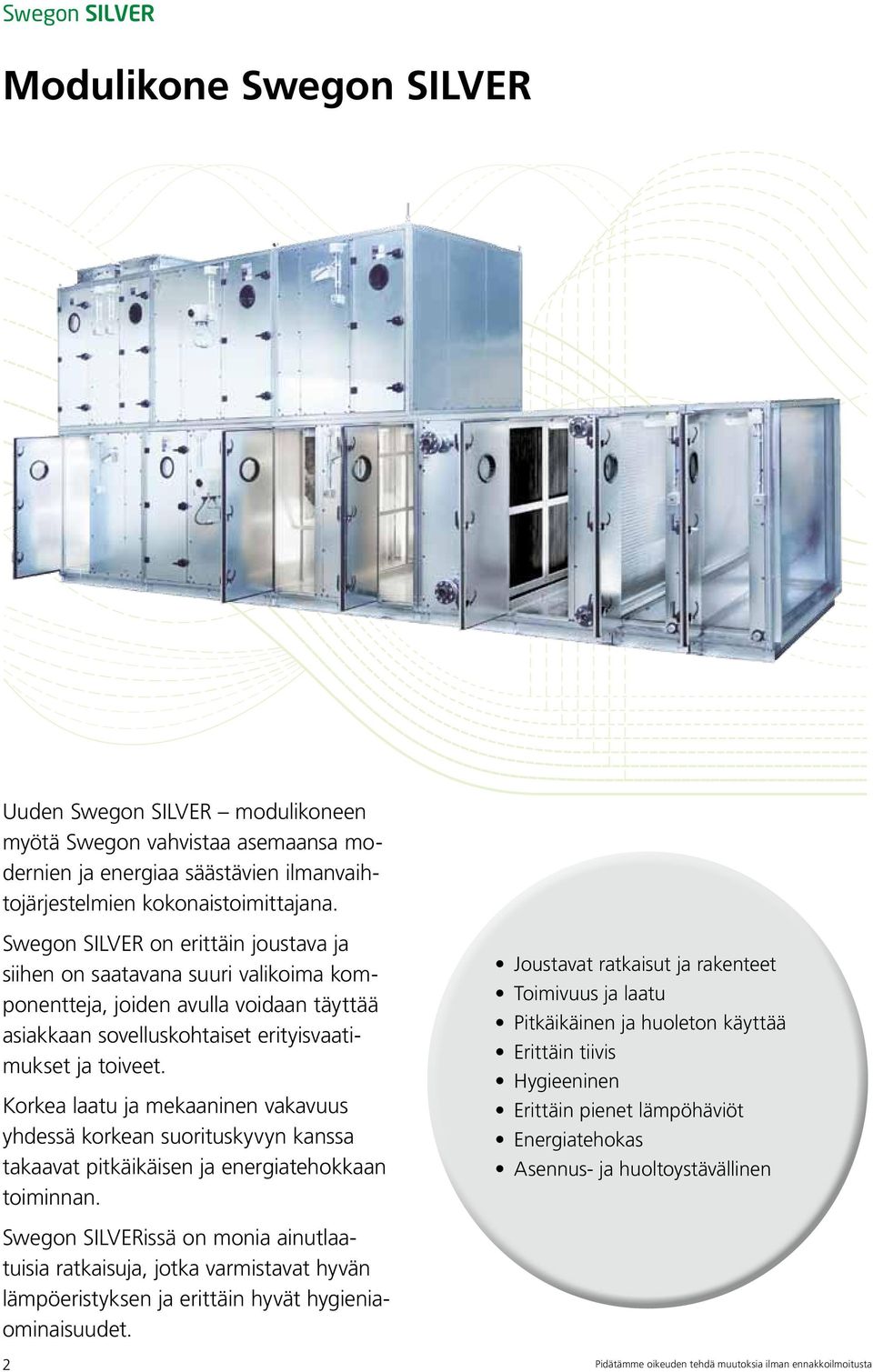

2 Modulikone Swegon SILVER Uuden Swegon SILVER modulikoneen myötä Swegon vahvistaa asemaansa modernien ja energiaa säästävien ilmanvaihtojärjestelmien kokonaistoimittajana. Swegon SILVER on erittäin joustava ja siihen on saatavana suuri valikoima komponentteja, joiden avulla voidaan täyttää asiakkaan sovelluskohtaiset erityisvaatimukset ja toiveet. Korkea laatu ja mekaaninen vakavuus yhdessä korkean suorituskyvyn kanssa takaavat pitkäikäisen ja energiatehokkaan toiminnan. Swegon SILVERissä on monia ainutlaatuisia ratkaisuja, jotka varmistavat hyvän lämpöeristyksen ja erittäin hyvät hygieniaominaisuudet. 2 Joustavat ratkaisut ja rakenteet Toimivuus ja laatu Pitkäikäinen ja huoleton käyttää Erittäin tiivis Hygieeninen Erittäin pienet lämpöhäviöt Energiatehokas Asennus- ja huoltoystävällinen

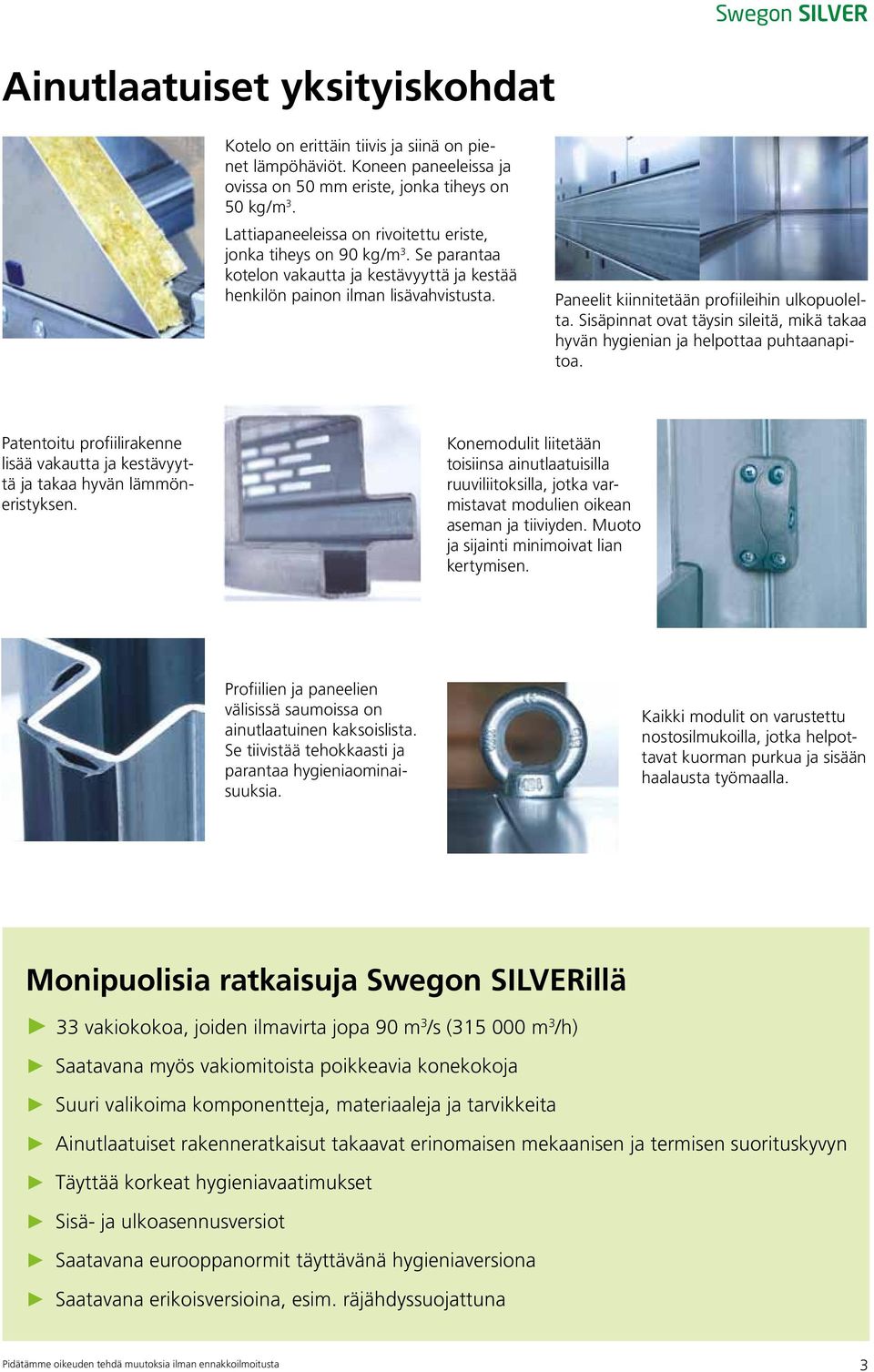

3 Ainutlaatuiset yksityiskohdat Kotelo on erittäin tiivis ja siinä on pienet lämpöhäviöt. Koneen paneeleissa ja ovissa on 50 mm eriste, jonka tiheys on 50 kg/m 3. Lattiapaneeleissa on rivoitettu eriste, jonka tiheys on 90 kg/m 3. Se parantaa kotelon vakautta ja kestävyyttä ja kestää henkilön painon ilman lisävahvistusta. Paneelit kiinnitetään profiileihin ulkopuolelta. Sisäpinnat ovat täysin sileitä, mikä takaa hyvän hygienian ja helpottaa puhtaanapitoa. Patentoitu profiilirakenne lisää vakautta ja kestävyyttä ja takaa hyvän lämmöneristyksen. Konemodulit liitetään toisiinsa ainutlaatuisilla ruuviliitoksilla, jotka varmistavat modulien oikean aseman ja tiiviyden. Muoto ja sijainti minimoivat lian kertymisen. Profiilien ja paneelien välisissä saumoissa on ainutlaatuinen kaksoislista. Se tiivistää tehokkaasti ja parantaa hygieniaominaisuuksia. Kaikki modulit on varustettu nostosilmukoilla, jotka helpottavat kuorman purkua ja sisään haalausta työmaalla. Monipuolisia ratkaisuja Swegon SILVERillä 33 vakiokokoa, joiden ilmavirta jopa 90 m 3 /s ( m 3 /h) Saatavana myös vakiomitoista poikkeavia konekokoja Suuri valikoima komponentteja, materiaaleja ja tarvikkeita Ainutlaatuiset rakenneratkaisut takaavat erinomaisen mekaanisen ja termisen suorituskyvyn Täyttää korkeat hygieniavaatimukset Sisä- ja ulkoasennusversiot Saatavana eurooppanormit täyttävänä hygieniaversiona Saatavana erikoisversioina, esim. räjähdyssuojattuna 3

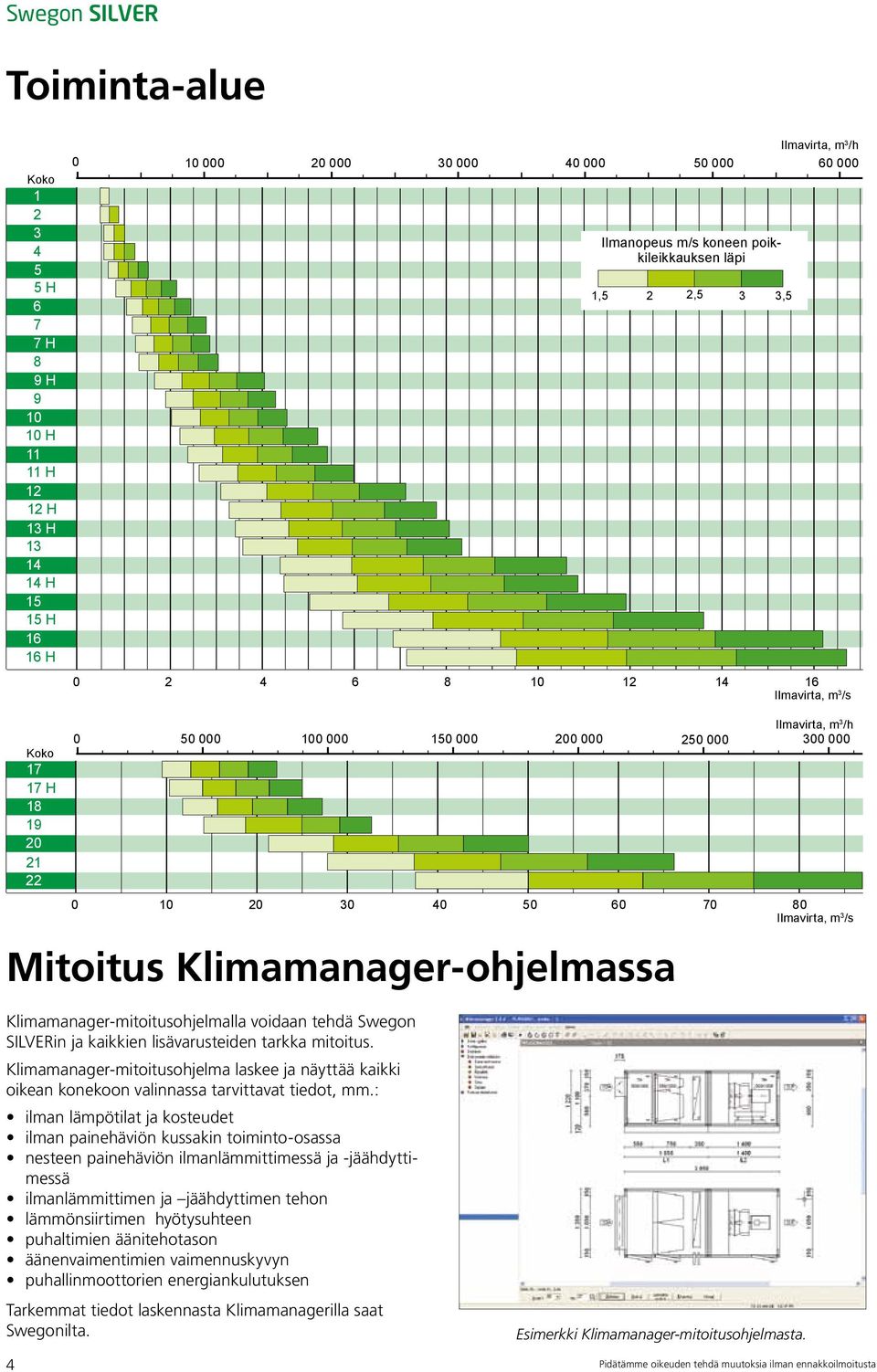

4 Toiminta-alue Koko H H 8 9 H H H H 13 H H H H Ilmavirta, m 3 /h Ilmanopeus m/s koneen poikkileikkauksen läpi 1,5 2 2,5 3 3, Ilmavirta, m 3 /s Koko H Ilmavirta, m 3 /h Ilmavirta, m 3 /s Mitoitus Klimamanager-ohjelmassa Klimamanager-mitoitusohjelmalla voidaan tehdä Swegon SILVERin ja kaikkien lisävarusteiden tarkka mitoitus. Klimamanager-mitoitusohjelma laskee ja näyttää kaikki oikean konekoon valinnassa tarvittavat tiedot, mm.: ilman lämpötilat ja kosteudet ilman painehäviön kussakin toiminto-osassa nesteen painehäviön ilmanlämmittimessä ja jäähdyttimessä ilmanlämmittimen ja jäähdyttimen tehon lämmönsiirtimen hyötysuhteen puhaltimien äänitehotason äänenvaimentimien vaimennuskyvyn puhallinmoottorien energiankulutuksen Tarkemmat tiedot laskennasta Klimamanagerilla saat Swegonilta. 4 Esimerkki Klimamanager-mitoitusohjelmasta.

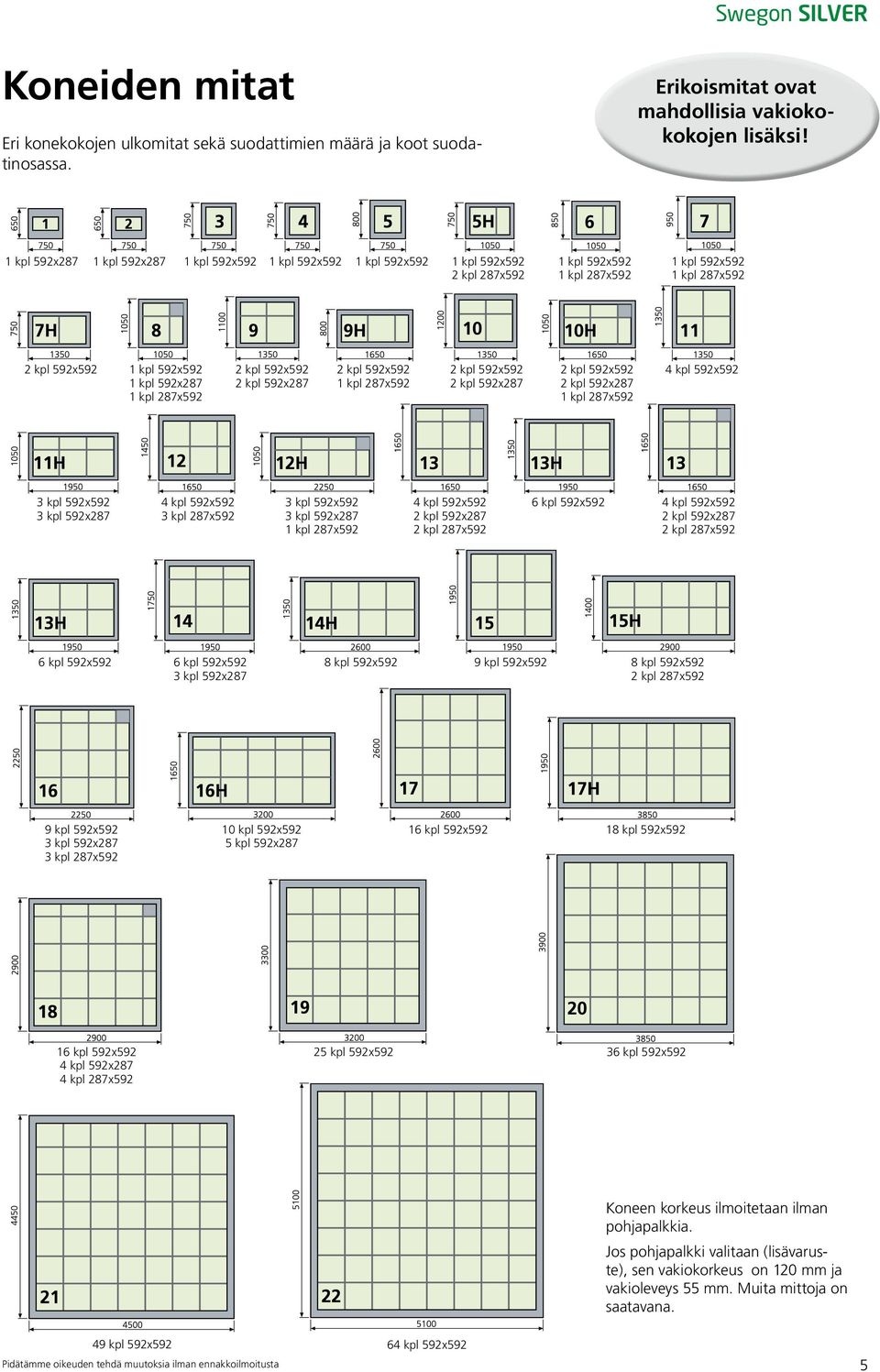

5 Koneiden mitat Eri konekokojen ulkomitat sekä suodattimien määrä ja koot suodatinosassa. Erikoismitat ovat mahdollisia vakiokokokojen lisäksi! 1 kpl 592x287 1 kpl 592x287 1 kpl 592x592 1 kpl 592x592 1 kpl 592x592 1 kpl 592x592 2 kpl 287x592 1 kpl 592x592 1 kpl 287x592 1 kpl 592x592 1 kpl 287x592 2 kpl 592x592 1 kpl 592x592 1 kpl 592x287 1 kpl 287x592 2 kpl 592x592 2 kpl 592x287 2 kpl 592x592 1 kpl 287x592 2 kpl 592x592 2 kpl 592x287 2 kpl 592x592 2 kpl 592x287 1 kpl 287x592 4 kpl 592x592 3 kpl 592x592 3 kpl 592x287 4 kpl 592x592 3 kpl 287x592 3 kpl 592x592 3 kpl 592x287 1 kpl 287x592 4 kpl 592x592 2 kpl 592x287 2 kpl 287x592 6 kpl 592x592 4 kpl 592x592 2 kpl 592x287 2 kpl 287x592 6 kpl 592x592 6 kpl 592x592 3 kpl 592x287 8 kpl 592x592 9 kpl 592x592 8 kpl 592x592 2 kpl 287x592 9 kpl 592x592 3 kpl 592x287 3 kpl 287x kpl 592x592 5 kpl 592x kpl 592x kpl 592x kpl 592x592 4 kpl 592x287 4 kpl 287x kpl 592x kpl 592x592 Koneen korkeus ilmoitetaan ilman pohjapalkkia. Jos pohjapalkki valitaan (lisävaruste), sen vakiokorkeus on 120 mm ja vakioleveys 55 mm. Muita mittoja on saatavana. 49 kpl 592x kpl 592x592 5

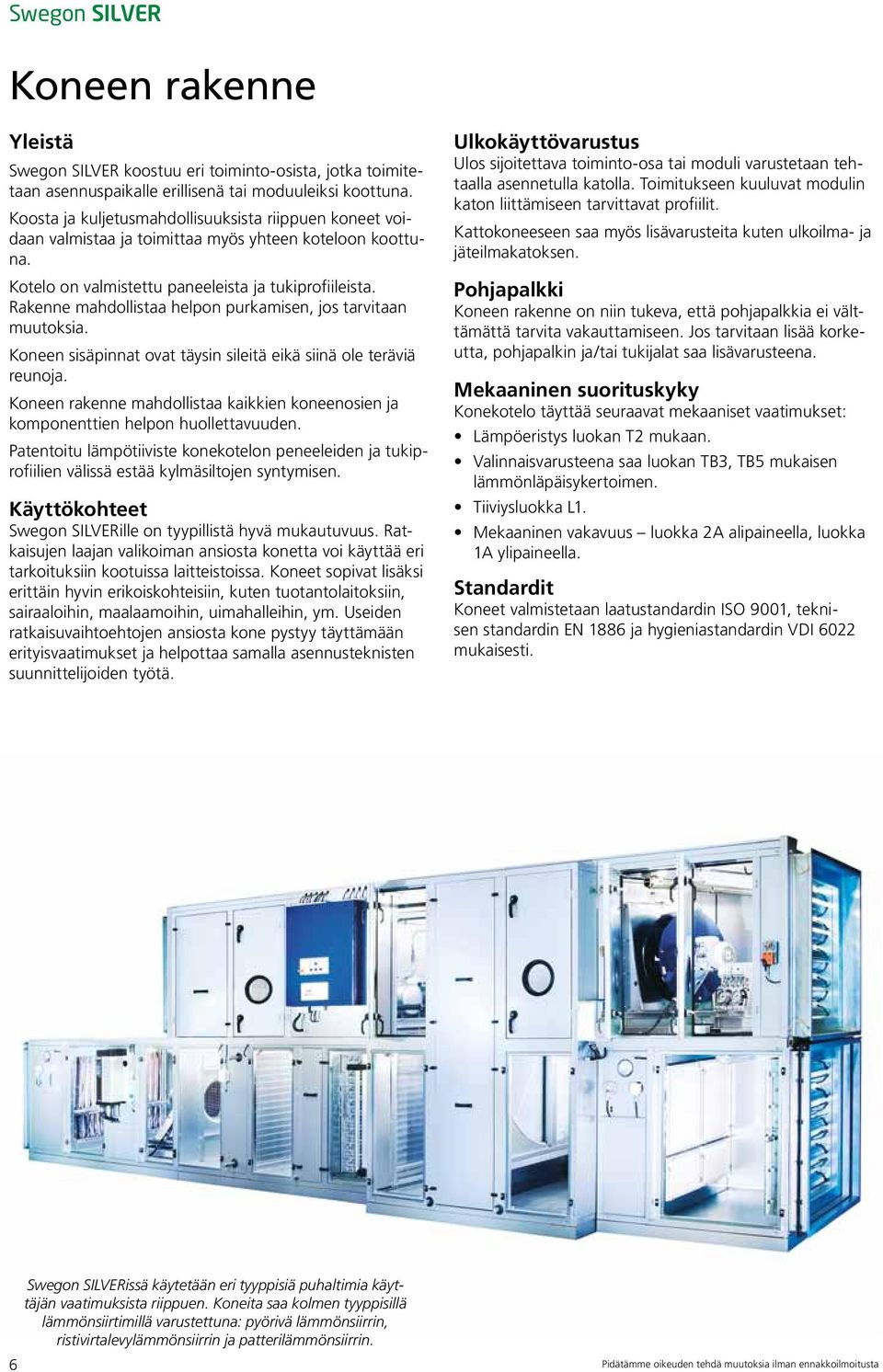

6 Koneen rakenne Yleistä Swegon SILVER koostuu eri toiminto-osista, jotka toimitetaan asennuspaikalle erillisenä tai moduuleiksi koottuna. Koosta ja kuljetusmahdollisuuksista riippuen koneet voidaan valmistaa ja toimittaa myös yhteen koteloon koottuna. Kotelo on valmistettu paneeleista ja tukiprofiileista. Rakenne mahdollistaa helpon purkamisen, jos tarvitaan muutoksia. Koneen sisäpinnat ovat täysin sileitä eikä siinä ole teräviä reunoja. Koneen rakenne mahdollistaa kaikkien koneenosien ja komponenttien helpon huollettavuuden. Patentoitu lämpötiiviste konekotelon peneeleiden ja tukiprofiilien välissä estää kylmäsiltojen syntymisen. Käyttökohteet Swegon SILVERille on tyypillistä hyvä mukautuvuus. Ratkaisujen laajan valikoiman ansiosta konetta voi käyttää eri tarkoituksiin kootuissa laitteistoissa. Koneet sopivat lisäksi erittäin hyvin erikoiskohteisiin, kuten tuotantolaitoksiin, sairaaloihin, maalaamoihin, uimahalleihin, ym. Useiden ratkaisuvaihtoehtojen ansiosta kone pystyy täyttämään erityisvaatimukset ja helpottaa samalla asennusteknisten suunnittelijoiden työtä. Ulkokäyttövarustus Ulos sijoitettava toiminto-osa tai moduli varustetaan tehtaalla asennetulla katolla. Toimitukseen kuuluvat modulin katon liittämiseen tarvittavat profiilit. Kattokoneeseen saa myös lisävarusteita kuten ulkoilma- ja jäteilmakatoksen. Pohjapalkki Koneen rakenne on niin tukeva, että pohjapalkkia ei välttämättä tarvita vakauttamiseen. Jos tarvitaan lisää korkeutta, pohjapalkin ja/tai tukijalat saa lisävarusteena. Mekaaninen suorituskyky Konekotelo täyttää seuraavat mekaaniset vaatimukset: Lämpöeristys luokan T2 mukaan. Valinnaisvarusteena saa luokan TB3, TB5 mukaisen lämmönläpäisykertoimen. Tiiviysluokka L1. Mekaaninen vakavuus luokka 2A alipaineella, luokka 1A ylipaineella. Standardit Koneet valmistetaan laatustandardin ISO 9001, teknisen standardin EN 1886 ja hygieniastandardin VDI 6022 mukaisesti. 6 Swegon SILVERissä käytetään eri tyyppisiä puhaltimia käyttäjän vaatimuksista riippuen. Koneita saa kolmen tyyppisillä lämmönsiirtimillä varustettuna: pyörivä lämmönsiirrin, ristivirtalevylämmönsiirrin ja patterilämmönsiirrin.

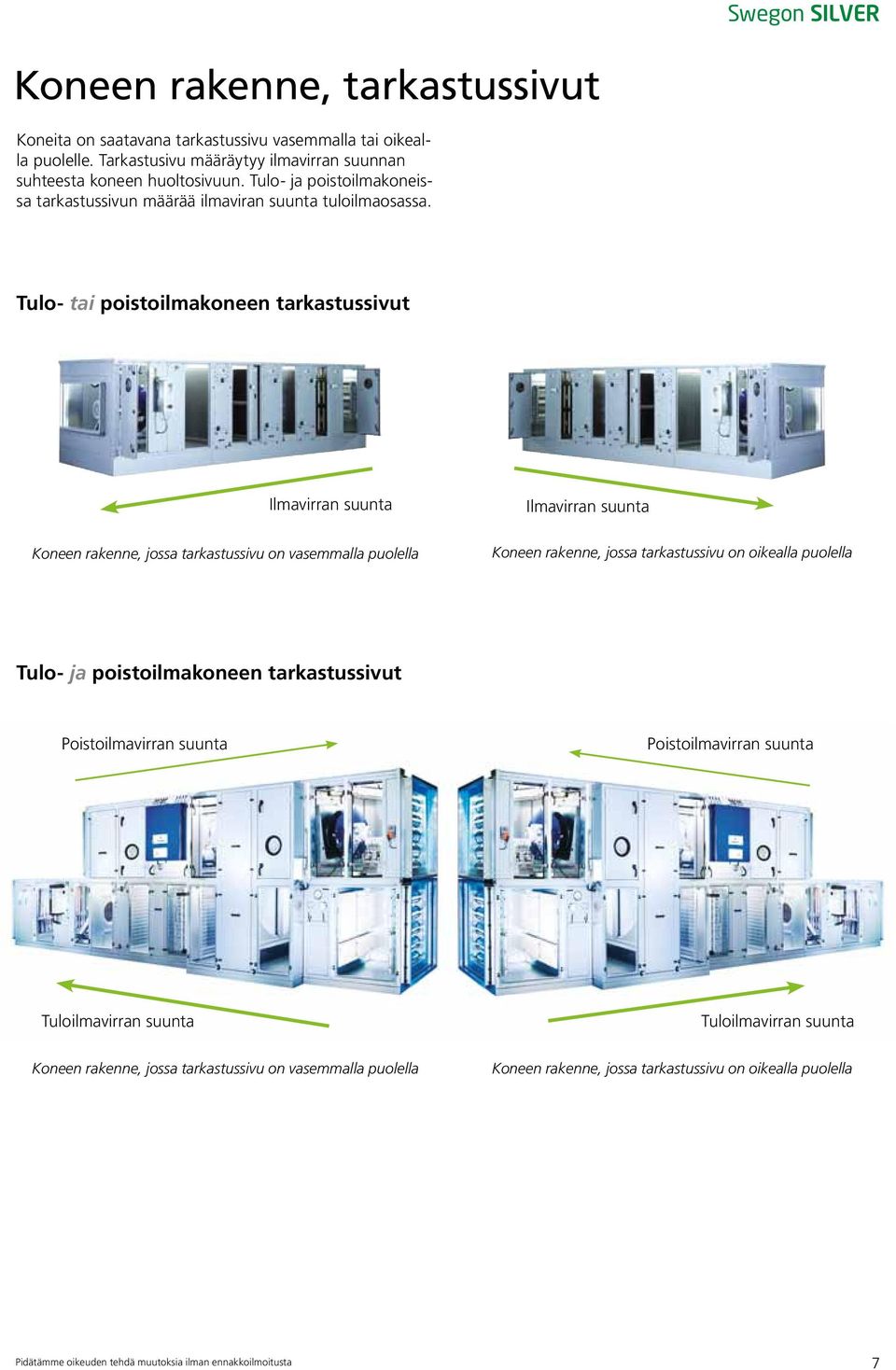

7 Koneen rakenne, tarkastussivut Koneita on saatavana tarkastussivu vasemmalla tai oikealla puolelle. Tarkastusivu määräytyy ilmavirran suunnan suhteesta koneen huoltosivuun. Tulo- ja poistoilmakoneissa tarkastussivun määrää ilmaviran suunta tuloilmaosassa. Tulo- tai poistoilmakoneen tarkastussivut Ilmavirran suunta Koneen rakenne, jossa tarkastussivu on vasemmalla puolella Ilmavirran suunta Koneen rakenne, jossa tarkastussivu on oikealla puolella Tulo- ja poistoilmakoneen tarkastussivut Poistoilmavirran suunta Poistoilmavirran suunta Tuloilmavirran suunta Tuloilmavirran suunta Koneen rakenne, jossa tarkastussivu on vasemmalla puolella Koneen rakenne, jossa tarkastussivu on oikealla puolella 7

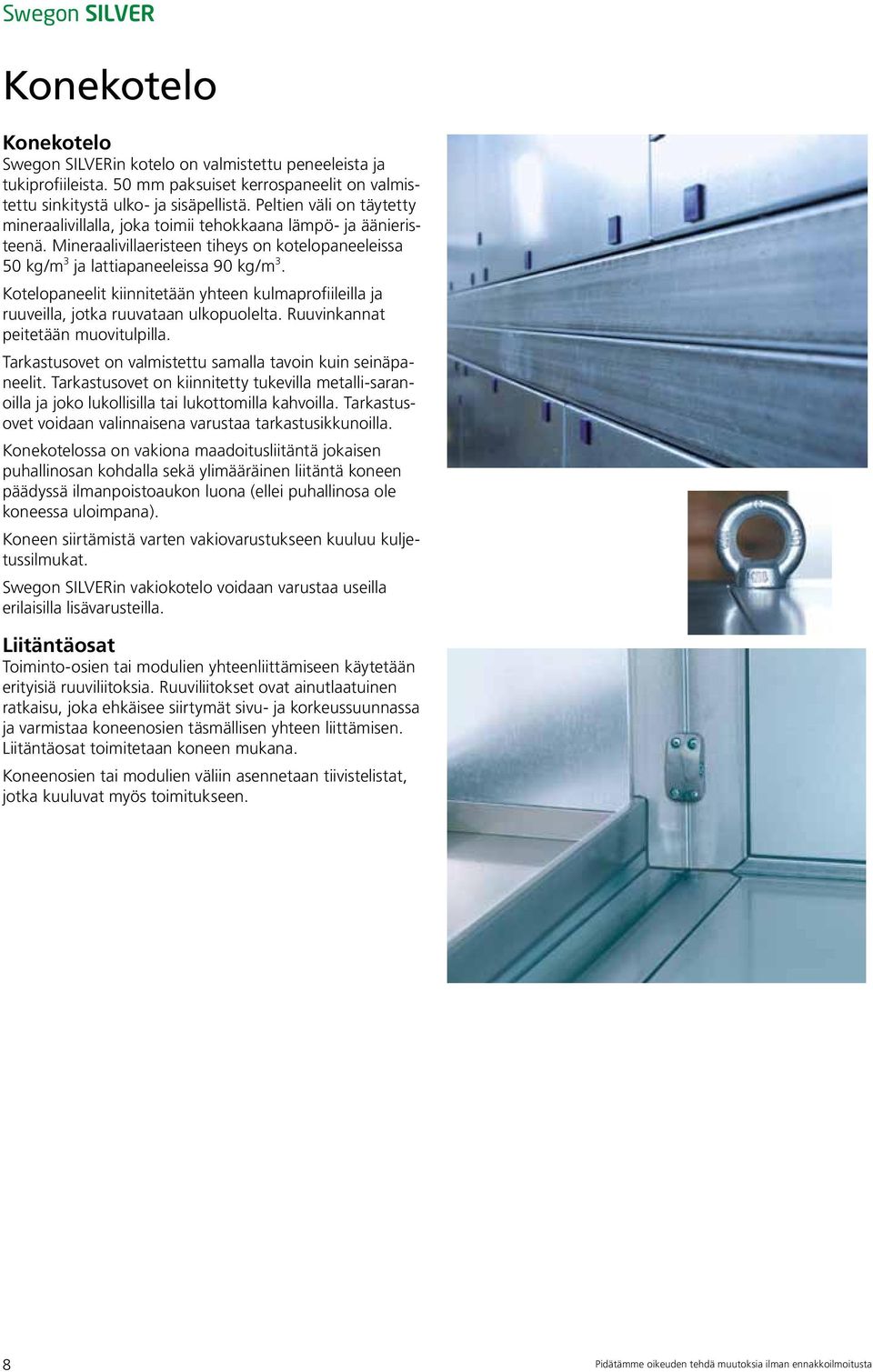

8 Konekotelo Konekotelo Swegon SILVERin kotelo on valmistettu peneeleista ja tukiprofiileista. 50 mm paksuiset kerrospaneelit on valmistettu sinkitystä ulko- ja sisäpellistä. Peltien väli on täytetty mineraalivillalla, joka toimii tehokkaana lämpö- ja äänieristeenä. Mineraalivillaeristeen tiheys on kotelopaneeleissa 50 kg/m 3 ja lattiapaneeleissa 90 kg/m 3. Kotelopaneelit kiinnitetään yhteen kulmaprofiileilla ja ruuveilla, jotka ruuvataan ulkopuolelta. Ruuvinkannat peitetään muovitulpilla. Tarkastusovet on valmistettu samalla tavoin kuin seinäpaneelit. Tarkastusovet on kiinnitetty tukevilla metalli-saranoilla ja joko lukollisilla tai lukottomilla kahvoilla. Tarkastusovet voidaan valinnaisena varustaa tarkastusikkunoilla. Konekotelossa on vakiona maadoitusliitäntä jokaisen puhallinosan kohdalla sekä ylimääräinen liitäntä koneen päädyssä ilmanpoistoaukon luona (ellei puhallinosa ole koneessa uloimpana). Koneen siirtämistä varten vakiovarustukseen kuuluu kuljetussilmukat. Swegon SILVERin vakiokotelo voidaan varustaa useilla erilaisilla lisävarusteilla. Liitäntäosat Toiminto-osien tai modulien yhteenliittämiseen käytetään erityisiä ruuviliitoksia. Ruuviliitokset ovat ainutlaatuinen ratkaisu, joka ehkäisee siirtymät sivu- ja korkeussuunnassa ja varmistaa koneenosien täsmällisen yhteen liittämisen. Liitäntäosat toimitetaan koneen mukana. Koneenosien tai modulien väliin asennetaan tiivistelistat, jotka kuuluvat myös toimitukseen. 8

9 Peltiosa Kotelo ja pellinsäleet on vakiona valmistettu galvanoidusta teräksestä. Pellin levyn saa tiiviysluokan 2 ja 4 kumitiivisteillä varustettuna tai ilman tiivisteitä. Pelleissä käytetään kahta avausmekanismia: vipuja tai hammaspyöriä. Pelteihin voi asentaa peltimoottorin, mutta ne voidaan toimittaa myös käsisäätöisinä. Sälepelti asennetaan konekotelon sisä- tai ulkopuolelle. Jos pelti asennetaan konekotelon sisään, peltimoottorin asennukselle ja huollolle on jätettävä riittävästi tilaa. Tilaan on päästävä käsiksi konekotelon tarkastusosan (tai tarkastusoven) tai viereisen koneenosan kautta. Suurissa koneissa peltiosa koostuu kahdesta erillisestä pellistä. Pellin säleet voidaan valinnaisena varustaa sisäisellä lämmitysjärjestelmällä. Erikoisrakenteinen peltiosa voidaan valmistaa ruostumattomasta teräksestä. Sekoitusosa Sekoitusosan tehtävä on sekoittaa tuloilmavirta (ja/tai poistoilmavirta) paluuilmaan. Se voi versiosta riippuen koostua kahdesta tai kolmesta pellistä. Sekoitusosan pellit asennettaan konekotelon sisä- tai ulkopuolelle. Pellit voivat olla yhteen kytkettyjä ja peltimoottorilla varustettuja tai toimia erillisinä. 9

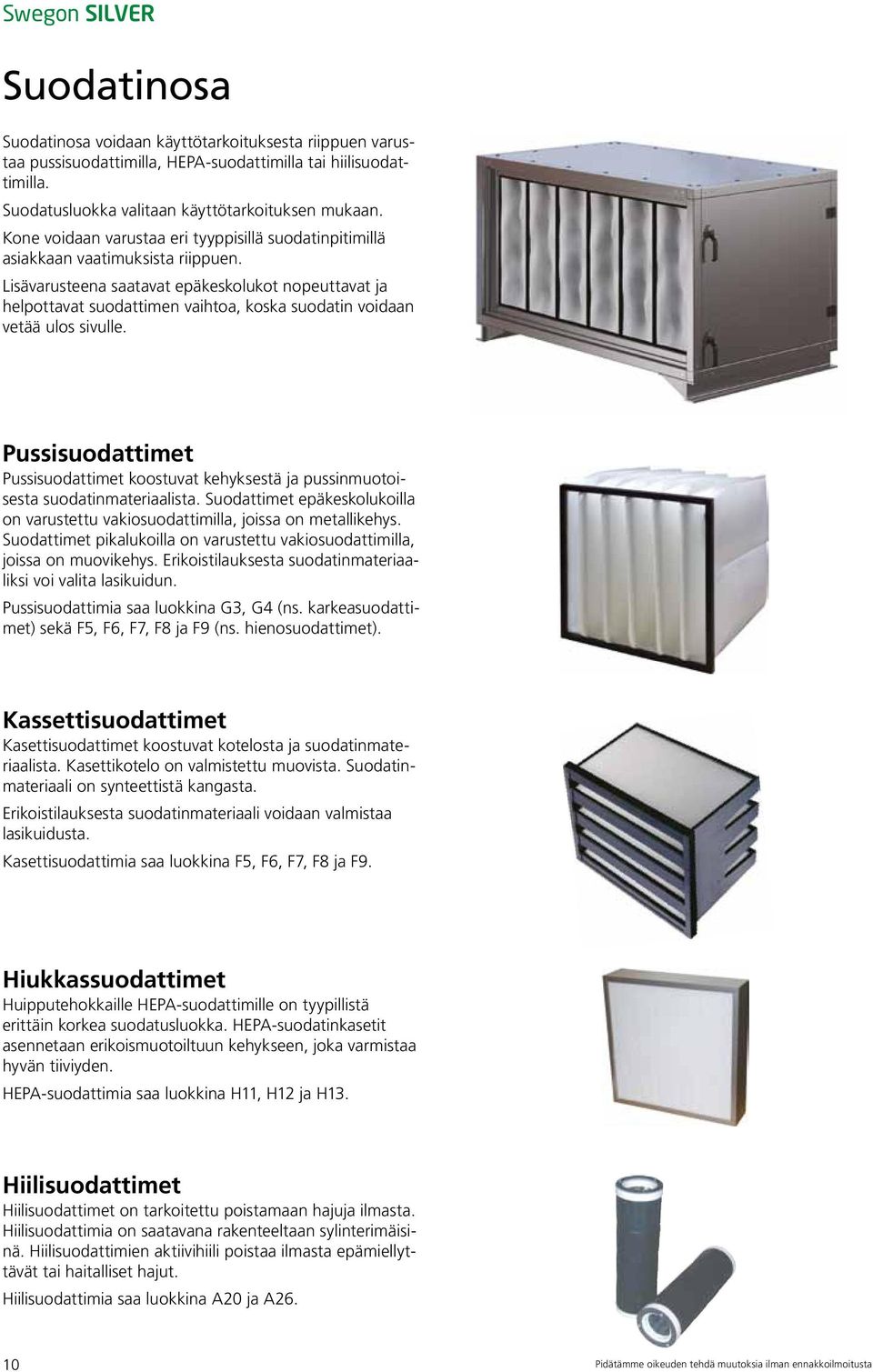

10 Suodatinosa Suodatinosa voidaan käyttötarkoituksesta riippuen varustaa pussisuodattimilla, HEPA-suodattimilla tai hiilisuodattimilla. Suodatusluokka valitaan käyttötarkoituksen mukaan. Kone voidaan varustaa eri tyyppisillä suodatinpitimillä asiakkaan vaatimuksista riippuen. Lisävarusteena saatavat epäkeskolukot nopeuttavat ja helpottavat suodattimen vaihtoa, koska suodatin voidaan vetää ulos sivulle. Pussisuodattimet Pussisuodattimet koostuvat kehyksestä ja pussinmuotoisesta suodatinmateriaalista. Suodattimet epäkeskolukoilla on varustettu vakiosuodattimilla, joissa on metallikehys. Suodattimet pikalukoilla on varustettu vakiosuodattimilla, joissa on muovikehys. Erikoistilauksesta suodatinmateriaaliksi voi valita lasikuidun. Pussisuodattimia saa luokkina G3, G4 (ns. karkeasuodattimet) sekä F5, F6, F7, F8 ja F9 (ns. hienosuodattimet). Kassettisuodattimet Kasettisuodattimet koostuvat kotelosta ja suodatinmateriaalista. Kasettikotelo on valmistettu muovista. Suodatinmateriaali on synteettistä kangasta. Erikoistilauksesta suodatinmateriaali voidaan valmistaa lasikuidusta. Kasettisuodattimia saa luokkina F5, F6, F7, F8 ja F9. Hiukkassuodattimet Huipputehokkaille HEPA-suodattimille on tyypillistä erittäin korkea suodatusluokka. HEPA-suodatinkasetit asennetaan erikoismuotoiltuun kehykseen, joka varmistaa hyvän tiiviyden. HEPA-suodattimia saa luokkina H11, H12 ja H13. Hiilisuodattimet Hiilisuodattimet on tarkoitettu poistamaan hajuja ilmasta. Hiilisuodattimia on saatavana rakenteeltaan sylinterimäisinä. Hiilisuodattimien aktiivihiili poistaa ilmasta epämiellyttävät tai haitalliset hajut. Hiilisuodattimia saa luokkina A20 ja A26. 10

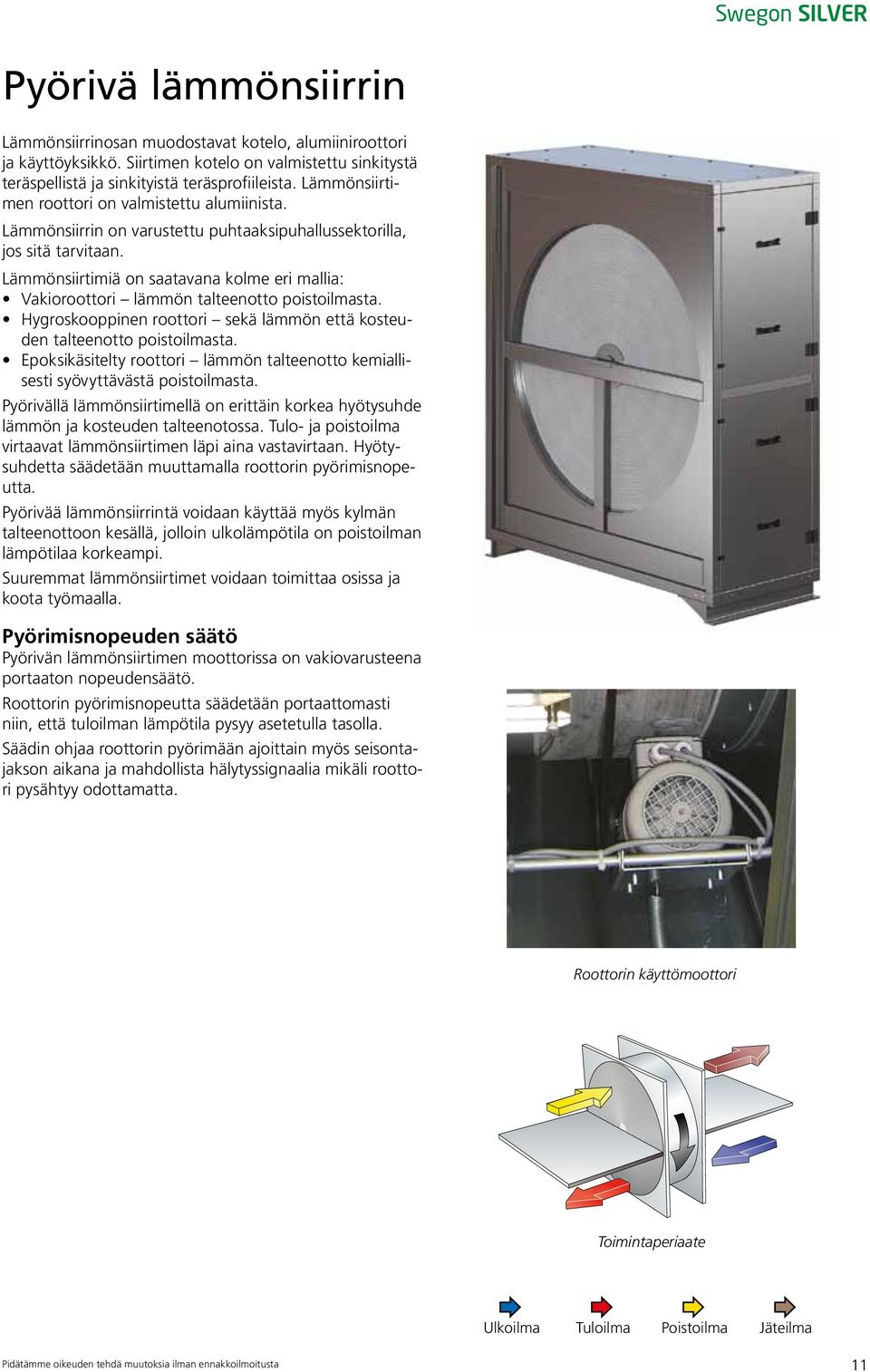

11 Pyörivä lämmönsiirrin Lämmönsiirrinosan muodostavat kotelo, alumiiniroottori ja käyttöyksikkö. Siirtimen kotelo on valmistettu sinkitystä teräspellistä ja sinkityistä teräsprofiileista. Lämmönsiirtimen roottori on valmistettu alumiinista. Lämmönsiirrin on varustettu puhtaaksipuhallussektorilla, jos sitä tarvitaan. Lämmönsiirtimiä on saatavana kolme eri mallia: Vakioroottori lämmön talteenotto poistoilmasta. Hygroskooppinen roottori sekä lämmön että kosteuden talteenotto poistoilmasta. Epoksikäsitelty roottori lämmön talteenotto kemiallisesti syövyttävästä poistoilmasta. Pyörivällä lämmönsiirtimellä on erittäin korkea hyötysuhde lämmön ja kosteuden talteenotossa. Tulo- ja poistoilma virtaavat lämmönsiirtimen läpi aina vastavirtaan. Hyötysuhdetta säädetään muuttamalla roottorin pyörimisnopeutta. Pyörivää lämmönsiirrintä voidaan käyttää myös kylmän talteenottoon kesällä, jolloin ulkolämpötila on poistoilman lämpötilaa korkeampi. Suuremmat lämmönsiirtimet voidaan toimittaa osissa ja koota työmaalla. Pyörimisnopeuden säätö Pyörivän lämmönsiirtimen moottorissa on vakiovarusteena portaaton nopeudensäätö. Roottorin pyörimisnopeutta säädetään portaattomasti niin, että tuloilman lämpötila pysyy asetetulla tasolla. Säädin ohjaa roottorin pyörimään ajoittain myös seisontajakson aikana ja mahdollista hälytyssignaalia mikäli roottori pysähtyy odottamatta. Roottorin käyttömoottori Toimintaperiaate Ulkoilma Tuloilma Poistoilma Jäteilma 11

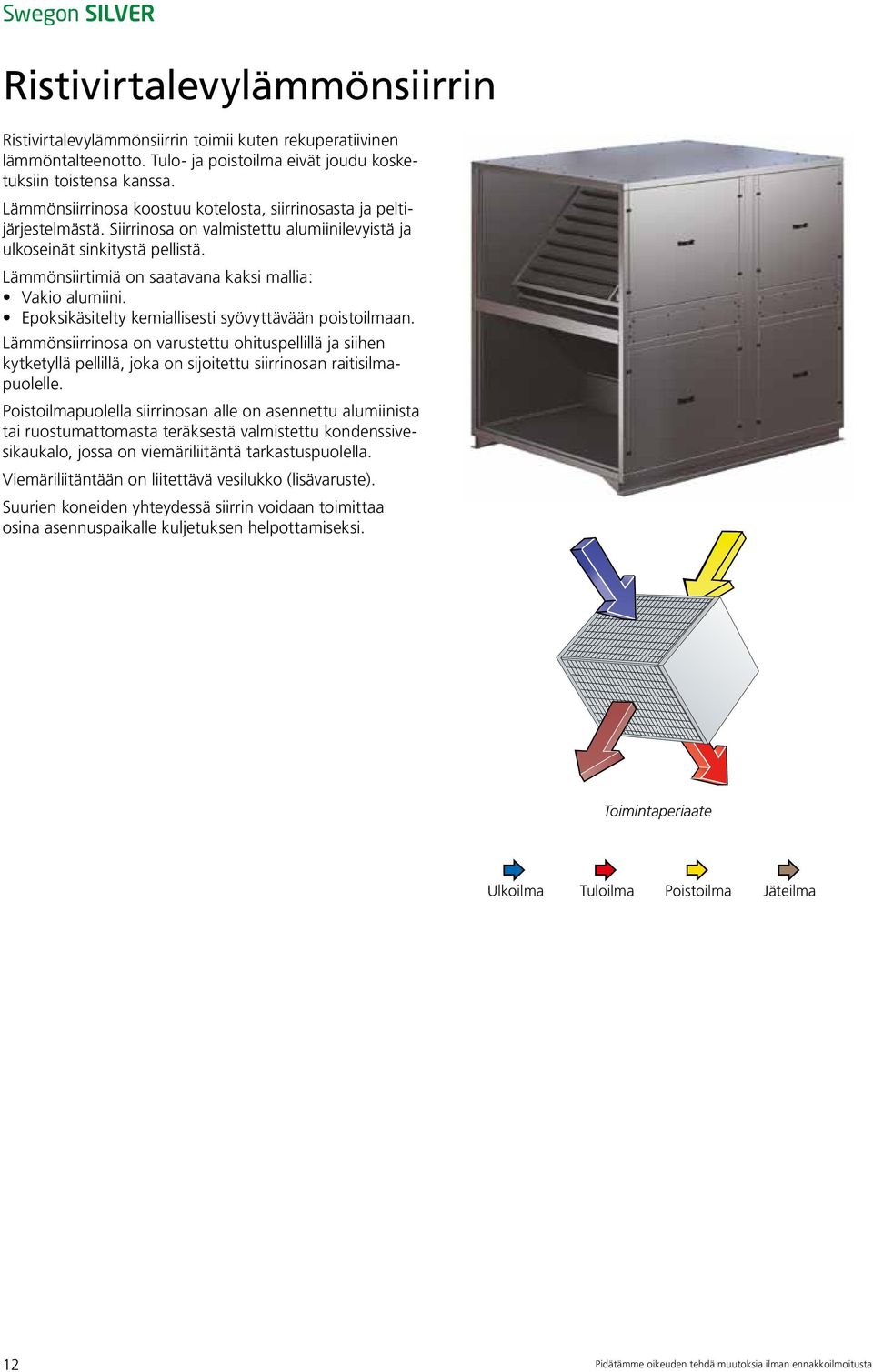

12 Ristivirtalevylämmönsiirrin Ristivirtalevylämmönsiirrin toimii kuten rekuperatiivinen lämmöntalteenotto. Tulo- ja poistoilma eivät joudu kosketuksiin toistensa kanssa. Lämmönsiirrinosa koostuu kotelosta, siirrinosasta ja peltijärjestelmästä. Siirrinosa on valmistettu alumiinilevyistä ja ulkoseinät sinkitystä pellistä. Lämmönsiirtimiä on saatavana kaksi mallia: Vakio alumiini. Epoksikäsitelty kemiallisesti syövyttävään poistoilmaan. Lämmönsiirrinosa on varustettu ohituspellillä ja siihen kytketyllä pellillä, joka on sijoitettu siirrinosan raitisilmapuolelle. Poistoilmapuolella siirrinosan alle on asennettu alumiinista tai ruostumattomasta teräksestä valmistettu kondenssivesikaukalo, jossa on viemäriliitäntä tarkastuspuolella. Viemäriliitäntään on liitettävä vesilukko (lisävaruste). Suurien koneiden yhteydessä siirrin voidaan toimittaa osina asennuspaikalle kuljetuksen helpottamiseksi. Toimintaperiaate Ulkoilma Tuloilma Poistoilma Jäteilma 12

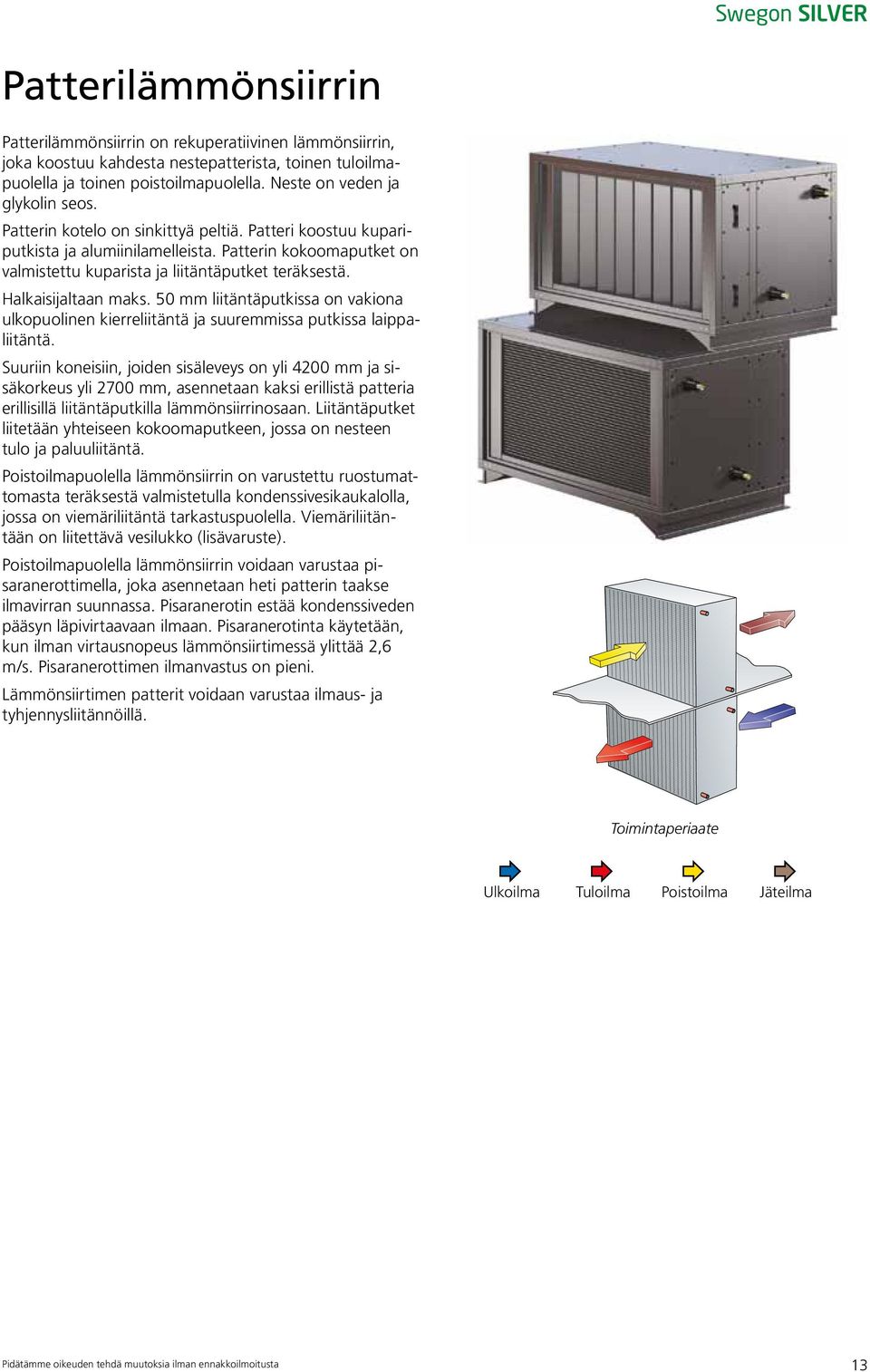

13 Patterilämmönsiirrin Patterilämmönsiirrin on rekuperatiivinen lämmönsiirrin, joka koostuu kahdesta nestepatterista, toinen tuloilmapuolella ja toinen poistoilmapuolella. Neste on veden ja glykolin seos. Patterin kotelo on sinkittyä peltiä. Patteri koostuu kupariputkista ja alumiinilamelleista. Patterin kokoomaputket on valmistettu kuparista ja liitäntäputket teräksestä. Halkaisijaltaan maks. 50 mm liitäntäputkissa on vakiona ulkopuolinen kierreliitäntä ja suuremmissa putkissa laippaliitäntä. Suuriin koneisiin, joiden sisäleveys on yli 4200 mm ja sisäkorkeus yli 2700 mm, asennetaan kaksi erillistä patteria erillisillä liitäntäputkilla lämmönsiirrinosaan. Liitäntäputket liitetään yhteiseen kokoomaputkeen, jossa on nesteen tulo ja paluuliitäntä. Poistoilmapuolella lämmönsiirrin on varustettu ruostumattomasta teräksestä valmistetulla kondenssivesikaukalolla, jossa on viemäriliitäntä tarkastuspuolella. Viemäriliitäntään on liitettävä vesilukko (lisävaruste). Poistoilmapuolella lämmönsiirrin voidaan varustaa pisaranerottimella, joka asennetaan heti patterin taakse ilmavirran suunnassa. Pisaranerotin estää kondenssiveden pääsyn läpivirtaavaan ilmaan. Pisaranerotinta käytetään, kun ilman virtausnopeus lämmönsiirtimessä ylittää 2,6 m/s. Pisaranerottimen ilmanvastus on pieni. Lämmönsiirtimen patterit voidaan varustaa ilmaus- ja tyhjennysliitännöillä. Toimintaperiaate Ulkoilma Tuloilma Poistoilma Jäteilma 13

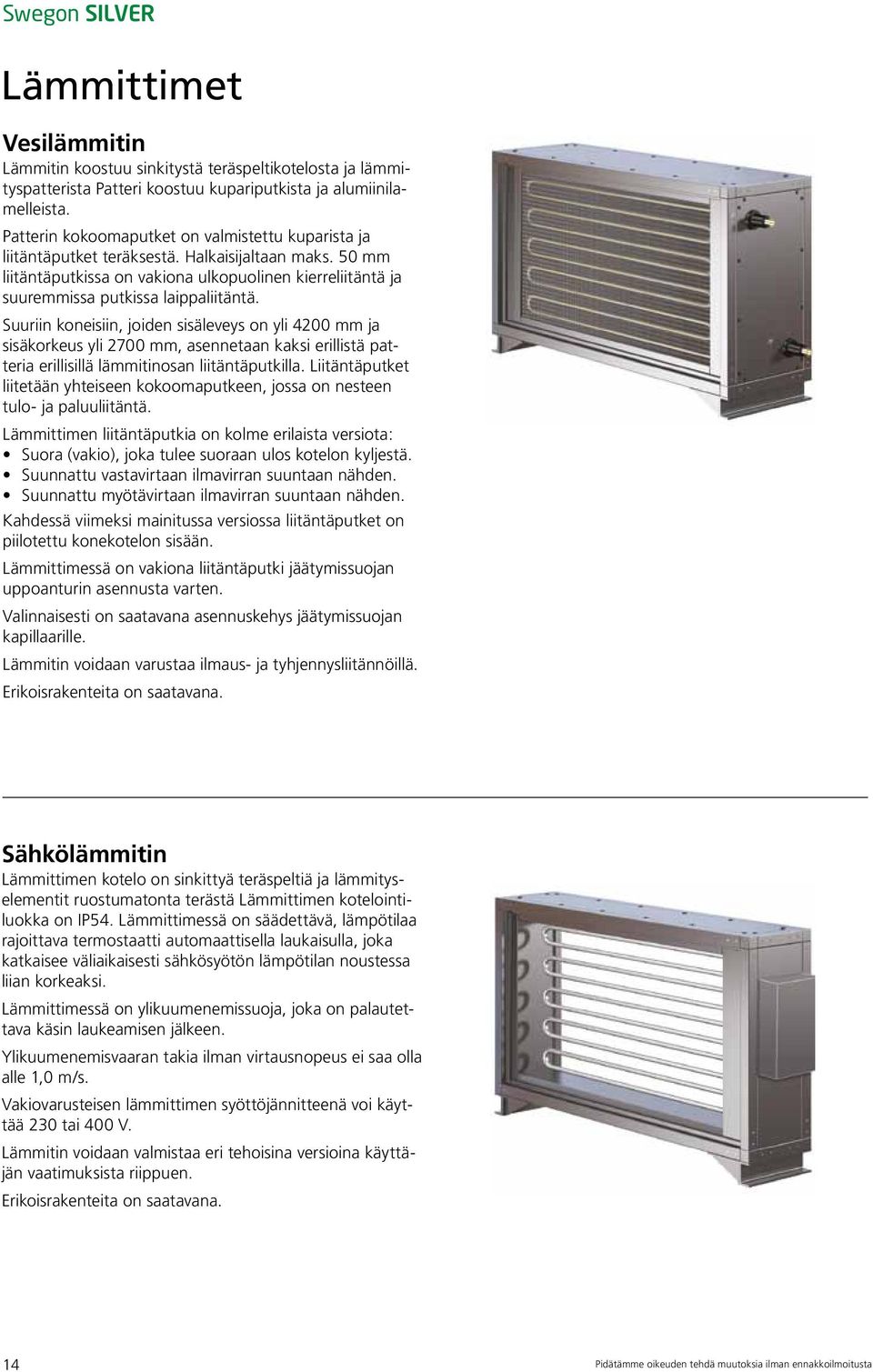

14 Lämmittimet Vesilämmitin Lämmitin koostuu sinkitystä teräspeltikotelosta ja lämmityspatterista Patteri koostuu kupariputkista ja alumiinilamelleista. Patterin kokoomaputket on valmistettu kuparista ja liitäntäputket teräksestä. Halkaisijaltaan maks. 50 mm liitäntäputkissa on vakiona ulkopuolinen kierreliitäntä ja suuremmissa putkissa laippaliitäntä. Suuriin koneisiin, joiden sisäleveys on yli 4200 mm ja sisäkorkeus yli 2700 mm, asennetaan kaksi erillistä patteria erillisillä lämmitinosan liitäntäputkilla. Liitäntäputket liitetään yhteiseen kokoomaputkeen, jossa on nesteen tulo- ja paluuliitäntä. Lämmittimen liitäntäputkia on kolme erilaista versiota: Suora (vakio), joka tulee suoraan ulos kotelon kyljestä. Suunnattu vastavirtaan ilmavirran suuntaan nähden. Suunnattu myötävirtaan ilmavirran suuntaan nähden. Kahdessä viimeksi mainitussa versiossa liitäntäputket on piilotettu konekotelon sisään. Lämmittimessä on vakiona liitäntäputki jäätymissuojan uppoanturin asennusta varten. Valinnaisesti on saatavana asennuskehys jäätymissuojan kapillaarille. Lämmitin voidaan varustaa ilmaus- ja tyhjennysliitännöillä. Erikoisrakenteita on saatavana. Sähkölämmitin Lämmittimen kotelo on sinkittyä teräspeltiä ja lämmityselementit ruostumatonta terästä Lämmittimen kotelointiluokka on IP54. Lämmittimessä on säädettävä, lämpötilaa rajoittava termostaatti automaattisella laukaisulla, joka katkaisee väliaikaisesti sähkösyötön lämpötilan noustessa liian korkeaksi. Lämmittimessä on ylikuumenemissuoja, joka on palautettava käsin laukeamisen jälkeen. Ylikuumenemisvaaran takia ilman virtausnopeus ei saa olla alle 1,0 m/s. Vakiovarusteisen lämmittimen syöttöjännitteenä voi käyttää 230 tai 400 V. Lämmitin voidaan valmistaa eri tehoisina versioina käyttäjän vaatimuksista riippuen. Erikoisrakenteita on saatavana. 14

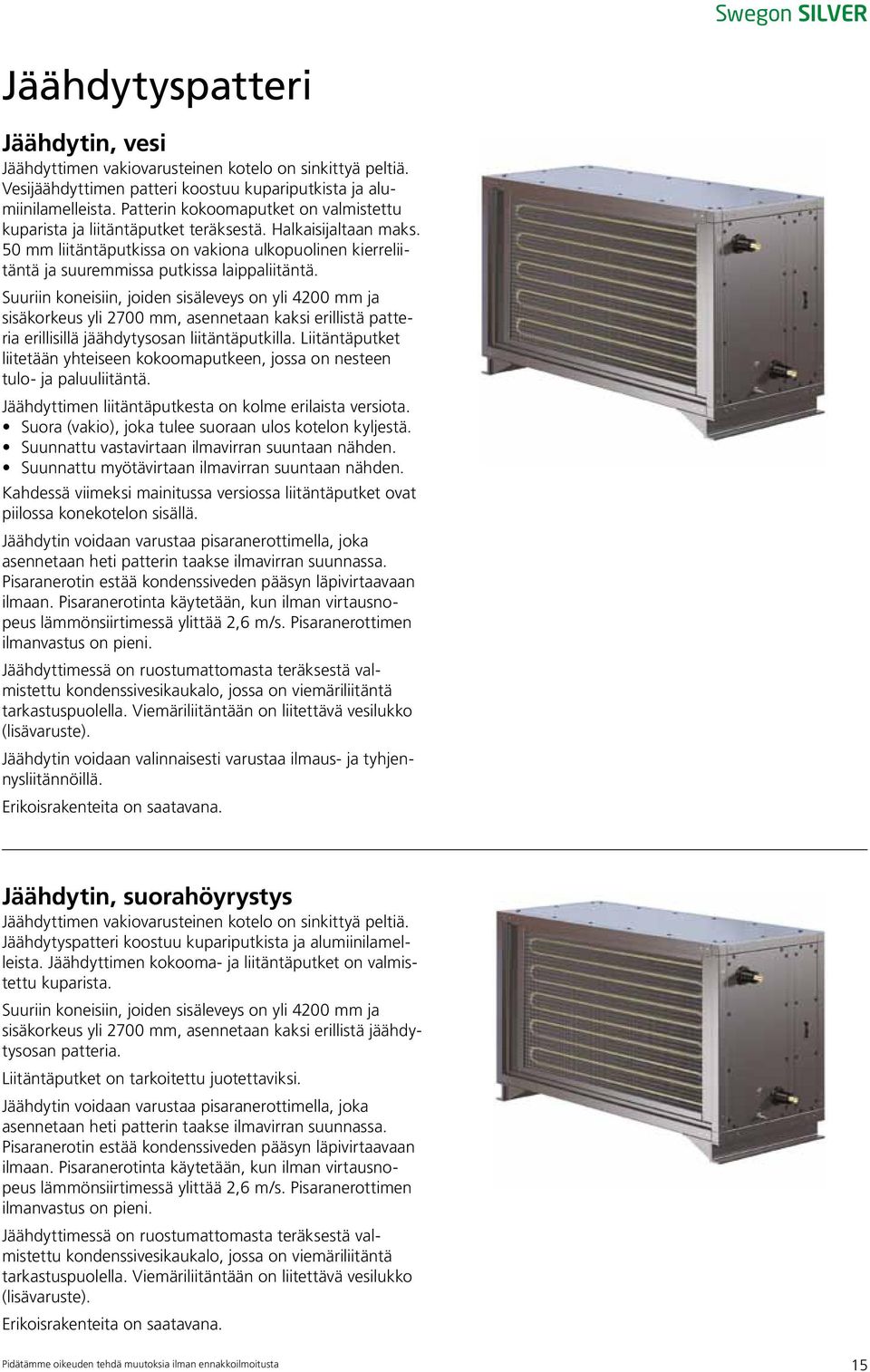

15 Jäähdytyspatteri Jäähdytin, vesi Jäähdyttimen vakiovarusteinen kotelo on sinkittyä peltiä. Vesijäähdyttimen patteri koostuu kupariputkista ja alumiinilamelleista. Patterin kokoomaputket on valmistettu kuparista ja liitäntäputket teräksestä. Halkaisijaltaan maks. 50 mm liitäntäputkissa on vakiona ulkopuolinen kierreliitäntä ja suuremmissa putkissa laippaliitäntä. Suuriin koneisiin, joiden sisäleveys on yli 4200 mm ja sisäkorkeus yli 2700 mm, asennetaan kaksi erillistä patteria erillisillä jäähdytysosan liitäntäputkilla. Liitäntäputket liitetään yhteiseen kokoomaputkeen, jossa on nesteen tulo- ja paluuliitäntä. Jäähdyttimen liitäntäputkesta on kolme erilaista versiota. Suora (vakio), joka tulee suoraan ulos kotelon kyljestä. Suunnattu vastavirtaan ilmavirran suuntaan nähden. Suunnattu myötävirtaan ilmavirran suuntaan nähden. Kahdessä viimeksi mainitussa versiossa liitäntäputket ovat piilossa konekotelon sisällä. Jäähdytin voidaan varustaa pisaranerottimella, joka asennetaan heti patterin taakse ilmavirran suunnassa. Pisaranerotin estää kondenssiveden pääsyn läpivirtaavaan ilmaan. Pisaranerotinta käytetään, kun ilman virtausnopeus lämmönsiirtimessä ylittää 2,6 m/s. Pisaranerottimen ilmanvastus on pieni. Jäähdyttimessä on ruostumattomasta teräksestä valmistettu kondenssivesikaukalo, jossa on viemäriliitäntä tarkastuspuolella. Viemäriliitäntään on liitettävä vesilukko (lisävaruste). Jäähdytin voidaan valinnaisesti varustaa ilmaus- ja tyhjennysliitännöillä. Erikoisrakenteita on saatavana. Jäähdytin, suorahöyrystys Jäähdyttimen vakiovarusteinen kotelo on sinkittyä peltiä. Jäähdytyspatteri koostuu kupariputkista ja alumiinilamelleista. Jäähdyttimen kokooma- ja liitäntäputket on valmistettu kuparista. Suuriin koneisiin, joiden sisäleveys on yli 4200 mm ja sisäkorkeus yli 2700 mm, asennetaan kaksi erillistä jäähdytysosan patteria. Liitäntäputket on tarkoitettu juotettaviksi. Jäähdytin voidaan varustaa pisaranerottimella, joka asennetaan heti patterin taakse ilmavirran suunnassa. Pisaranerotin estää kondenssiveden pääsyn läpivirtaavaan ilmaan. Pisaranerotinta käytetään, kun ilman virtausnopeus lämmönsiirtimessä ylittää 2,6 m/s. Pisaranerottimen ilmanvastus on pieni. Jäähdyttimessä on ruostumattomasta teräksestä valmistettu kondenssivesikaukalo, jossa on viemäriliitäntä tarkastuspuolella. Viemäriliitäntään on liitettävä vesilukko (lisävaruste). Erikoisrakenteita on saatavana. 15

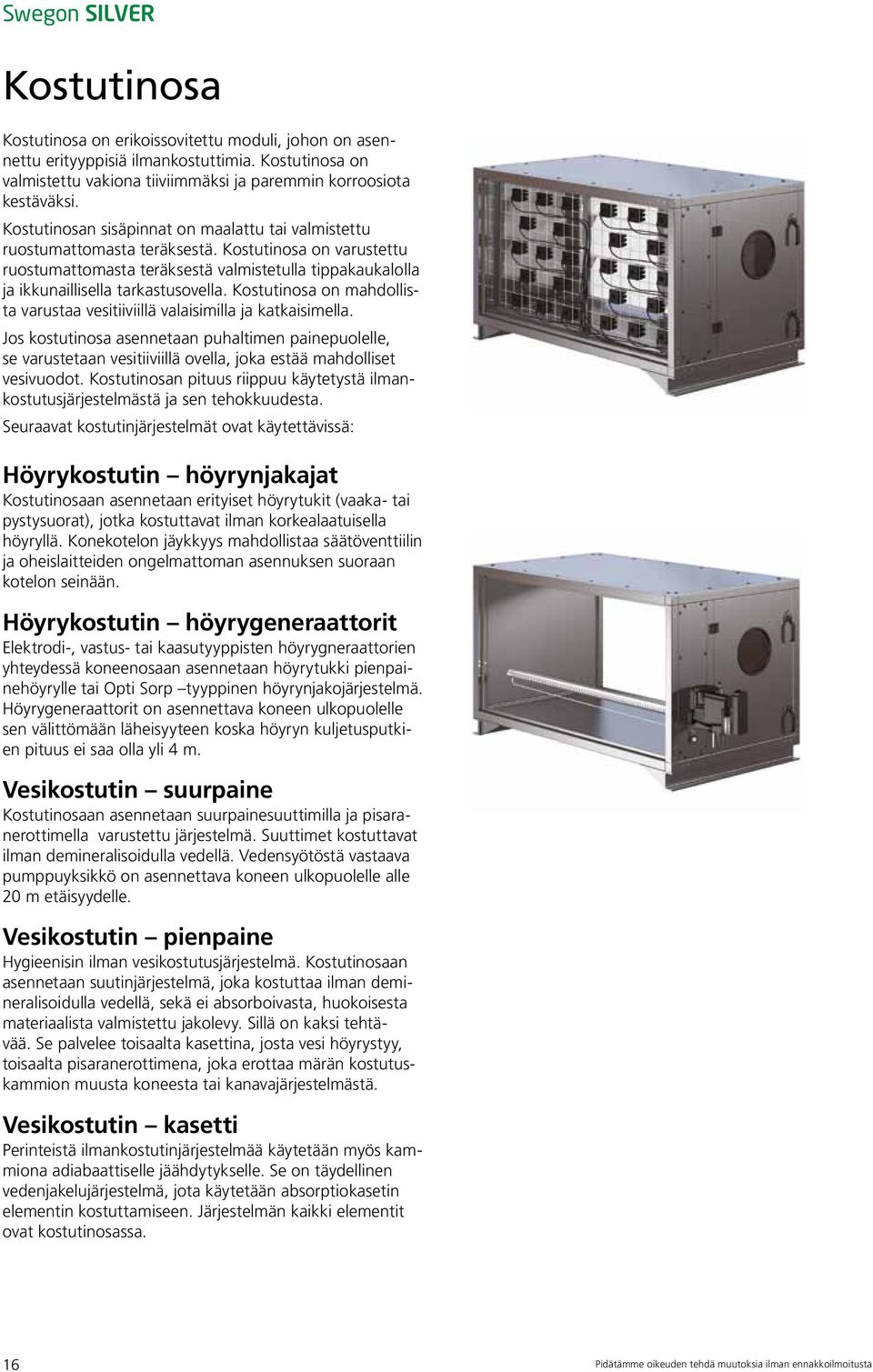

16 Kostutinosa Kostutinosa on erikoissovitettu moduli, johon on asennettu erityyppisiä ilmankostuttimia. Kostutinosa on valmistettu vakiona tiiviimmäksi ja paremmin korroosiota kestäväksi. Kostutinosan sisäpinnat on maalattu tai valmistettu ruostumattomasta teräksestä. Kostutinosa on varustettu ruostumattomasta teräksestä valmistetulla tippakaukalolla ja ikkunaillisella tarkastusovella. Kostutinosa on mahdollista varustaa vesitiiviillä valaisimilla ja katkaisimella. Jos kostutinosa asennetaan puhaltimen painepuolelle, se varustetaan vesitiiviillä ovella, joka estää mahdolliset vesivuodot. Kostutinosan pituus riippuu käytetystä ilmankostutusjärjestelmästä ja sen tehokkuudesta. Seuraavat kostutinjärjestelmät ovat käytettävissä: Höyrykostutin höyrynjakajat Kostutinosaan asennetaan erityiset höyrytukit (vaaka- tai pystysuorat), jotka kostuttavat ilman korkealaatuisella höyryllä. Konekotelon jäykkyys mahdollistaa säätöventtiilin ja oheislaitteiden ongelmattoman asennuksen suoraan kotelon seinään. Höyrykostutin höyrygeneraattorit Elektrodi-, vastus- tai kaasutyyppisten höyrygneraattorien yhteydessä koneenosaan asennetaan höyrytukki pienpainehöyrylle tai Opti Sorp tyyppinen höyrynjakojärjestelmä. Höyrygeneraattorit on asennettava koneen ulkopuolelle sen välittömään läheisyyteen koska höyryn kuljetusputkien pituus ei saa olla yli 4 m. Vesikostutin suurpaine Kostutinosaan asennetaan suurpainesuuttimilla ja pisaranerottimella varustettu järjestelmä. Suuttimet kostuttavat ilman demineralisoidulla vedellä. Vedensyötöstä vastaava pumppuyksikkö on asennettava koneen ulkopuolelle alle 20 m etäisyydelle. Vesikostutin pienpaine Hygieenisin ilman vesikostutusjärjestelmä. Kostutinosaan asennetaan suutinjärjestelmä, joka kostuttaa ilman demineralisoidulla vedellä, sekä ei absorboivasta, huokoisesta materiaalista valmistettu jakolevy. Sillä on kaksi tehtävää. Se palvelee toisaalta kasettina, josta vesi höyrystyy, toisaalta pisaranerottimena, joka erottaa märän kostutuskammion muusta koneesta tai kanavajärjestelmästä. Vesikostutin kasetti Perinteistä ilmankostutinjärjestelmää käytetään myös kammiona adiabaattiselle jäähdytykselle. Se on täydellinen vedenjakelujärjestelmä, jota käytetään absorptiokasetin elementin kostuttamiseen. Järjestelmän kaikki elementit ovat kostutinosassa. 16

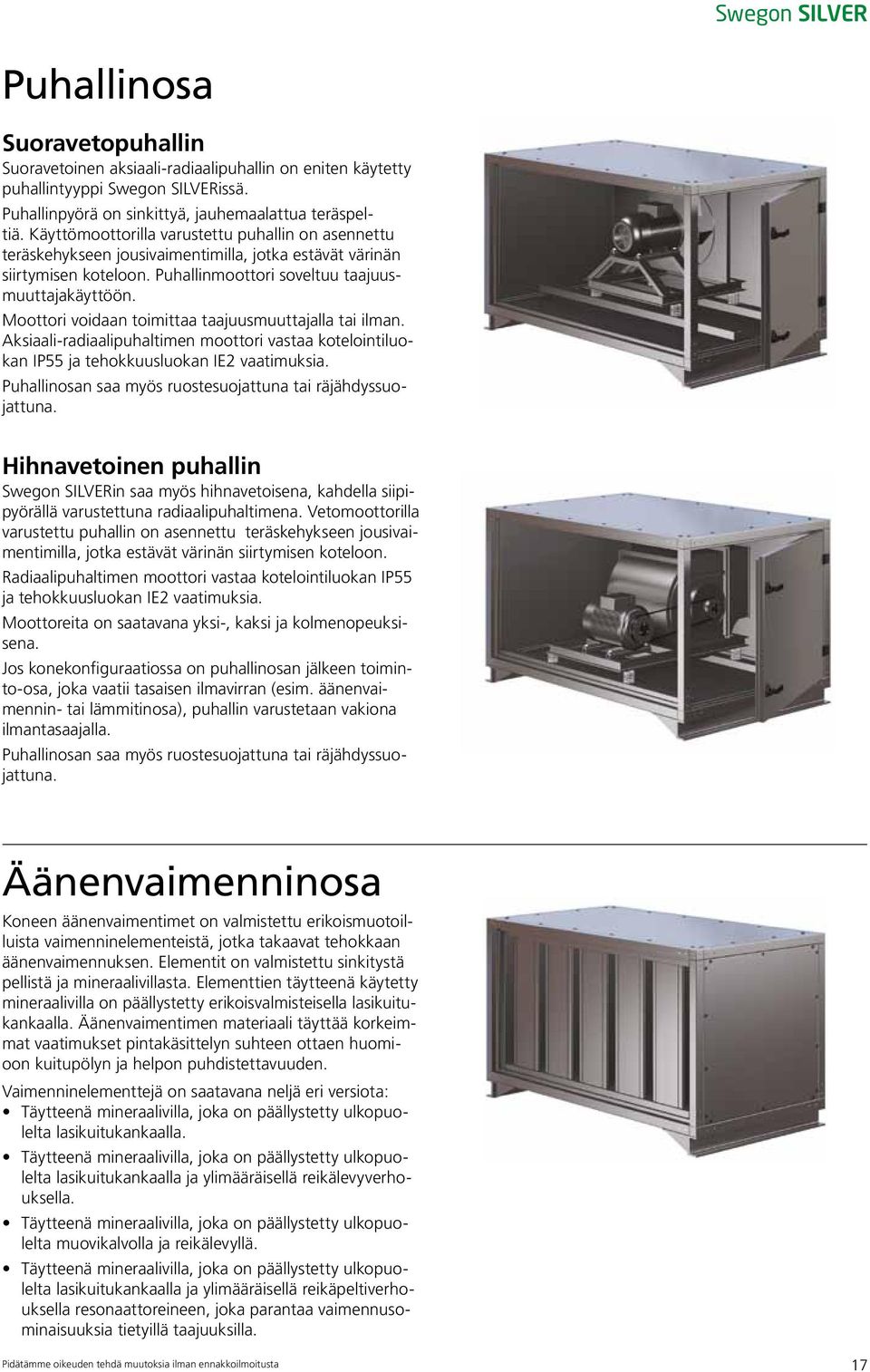

17 Puhallinosa Suoravetopuhallin Suoravetoinen aksiaali-radiaalipuhallin on eniten käytetty puhallintyyppi Swegon SILVERissä. Puhallinpyörä on sinkittyä, jauhemaalattua teräspeltiä. Käyttömoottorilla varustettu puhallin on asennettu teräskehykseen jousivaimentimilla, jotka estävät värinän siirtymisen koteloon. Puhallinmoottori soveltuu taajuusmuuttajakäyttöön. Moottori voidaan toimittaa taajuusmuuttajalla tai ilman. Aksiaali-radiaalipuhaltimen moottori vastaa kotelointiluokan IP55 ja tehokkuusluokan IE2 vaatimuksia. Puhallinosan saa myös ruostesuojattuna tai räjähdyssuojattuna. Hihnavetoinen puhallin Swegon SILVERin saa myös hihnavetoisena, kahdella siipipyörällä varustettuna radiaalipuhaltimena. Vetomoottorilla varustettu puhallin on asennettu teräskehykseen jousivaimentimilla, jotka estävät värinän siirtymisen koteloon. Radiaalipuhaltimen moottori vastaa kotelointiluokan IP55 ja tehokkuusluokan IE2 vaatimuksia. Moottoreita on saatavana yksi-, kaksi ja kolmenopeuksisena. Jos konekonfiguraatiossa on puhallinosan jälkeen toiminto-osa, joka vaatii tasaisen ilmavirran (esim. äänenvaimennin- tai lämmitinosa), puhallin varustetaan vakiona ilmantasaajalla. Puhallinosan saa myös ruostesuojattuna tai räjähdyssuojattuna. Äänenvaimenninosa Koneen äänenvaimentimet on valmistettu erikoismuotoilluista vaimenninelementeistä, jotka takaavat tehokkaan äänenvaimennuksen. Elementit on valmistettu sinkitystä pellistä ja mineraalivillasta. Elementtien täytteenä käytetty mineraalivilla on päällystetty erikoisvalmisteisella lasikuitukankaalla. Äänenvaimentimen materiaali täyttää korkeimmat vaatimukset pintakäsittelyn suhteen ottaen huomioon kuitupölyn ja helpon puhdistettavuuden. Vaimenninelementtejä on saatavana neljä eri versiota: Täytteenä mineraalivilla, joka on päällystetty ulkopuolelta lasikuitukankaalla. Täytteenä mineraalivilla, joka on päällystetty ulkopuolelta lasikuitukankaalla ja ylimääräisellä reikälevyverhouksella. Täytteenä mineraalivilla, joka on päällystetty ulkopuolelta muovikalvolla ja reikälevyllä. Täytteenä mineraalivilla, joka on päällystetty ulkopuolelta lasikuitukankaalla ja ylimääräisellä reikäpeltiverhouksella resonaattoreineen, joka parantaa vaimennusominaisuuksia tietyillä taajuuksilla. 17

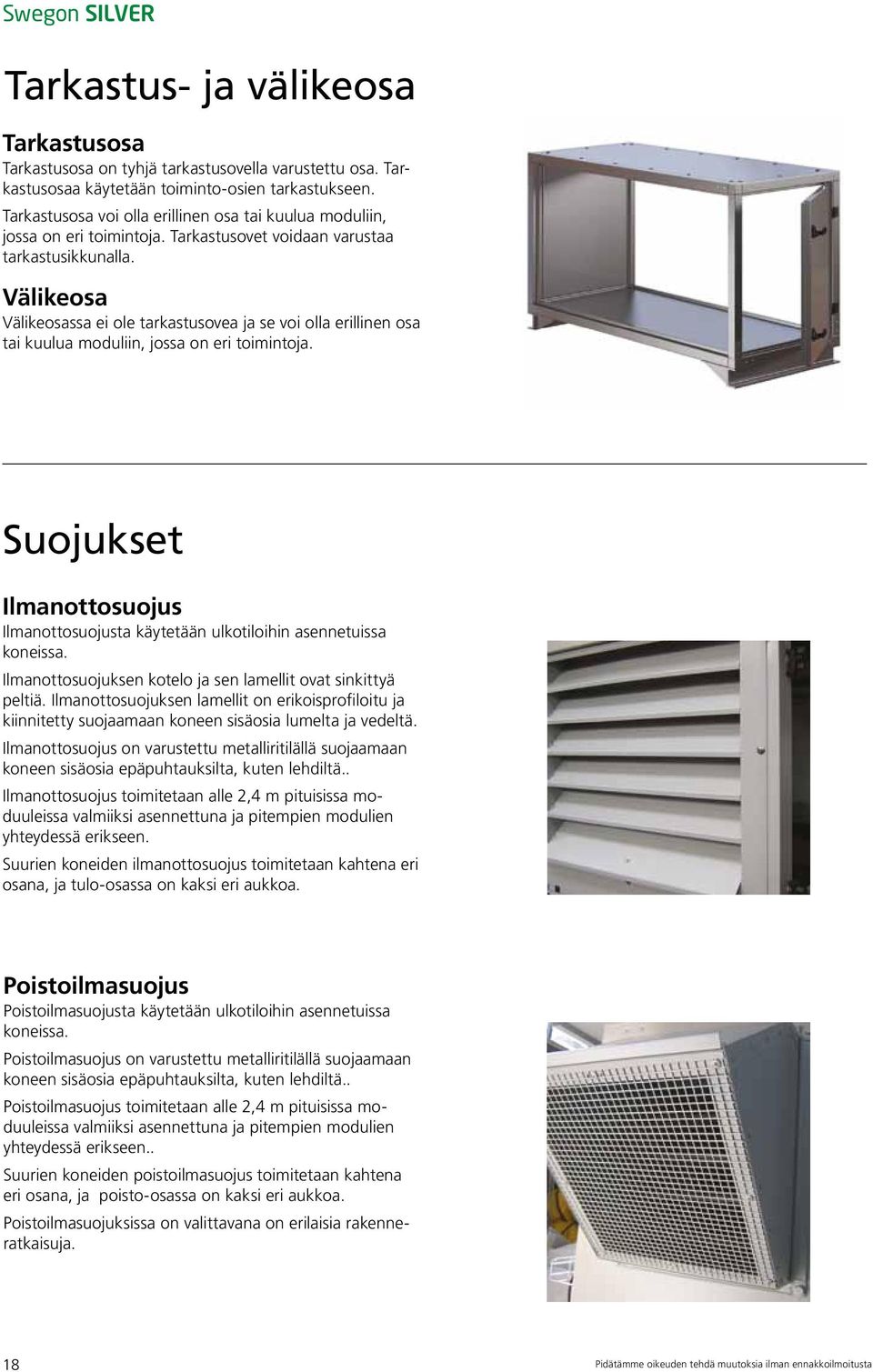

18 Tarkastus- ja välikeosa Tarkastusosa Tarkastusosa on tyhjä tarkastusovella varustettu osa. Tarkastusosaa käytetään toiminto-osien tarkastukseen. Tarkastusosa voi olla erillinen osa tai kuulua moduliin, jossa on eri toimintoja. Tarkastusovet voidaan varustaa tarkastusikkunalla. Välikeosa Välikeosassa ei ole tarkastusovea ja se voi olla erillinen osa tai kuulua moduliin, jossa on eri toimintoja. Suojukset Ilmanottosuojus Ilmanottosuojusta käytetään ulkotiloihin asennetuissa koneissa. Ilmanottosuojuksen kotelo ja sen lamellit ovat sinkittyä peltiä. Ilmanottosuojuksen lamellit on erikoisprofiloitu ja kiinnitetty suojaamaan koneen sisäosia lumelta ja vedeltä. Ilmanottosuojus on varustettu metalliritilällä suojaamaan koneen sisäosia epäpuhtauksilta, kuten lehdiltä.. Ilmanottosuojus toimitetaan alle 2,4 m pituisissa moduuleissa valmiiksi asennettuna ja pitempien modulien yhteydessä erikseen. Suurien koneiden ilmanottosuojus toimitetaan kahtena eri osana, ja tulo-osassa on kaksi eri aukkoa. Poistoilmasuojus Poistoilmasuojusta käytetään ulkotiloihin asennetuissa koneissa. Poistoilmasuojus on varustettu metalliritilällä suojaamaan koneen sisäosia epäpuhtauksilta, kuten lehdiltä.. Poistoilmasuojus toimitetaan alle 2,4 m pituisissa moduuleissa valmiiksi asennettuna ja pitempien modulien yhteydessä erikseen.. Suurien koneiden poistoilmasuojus toimitetaan kahtena eri osana, ja poisto-osassa on kaksi eri aukkoa. Poistoilmasuojuksissa on valittavana on erilaisia rakenneratkaisuja. 18

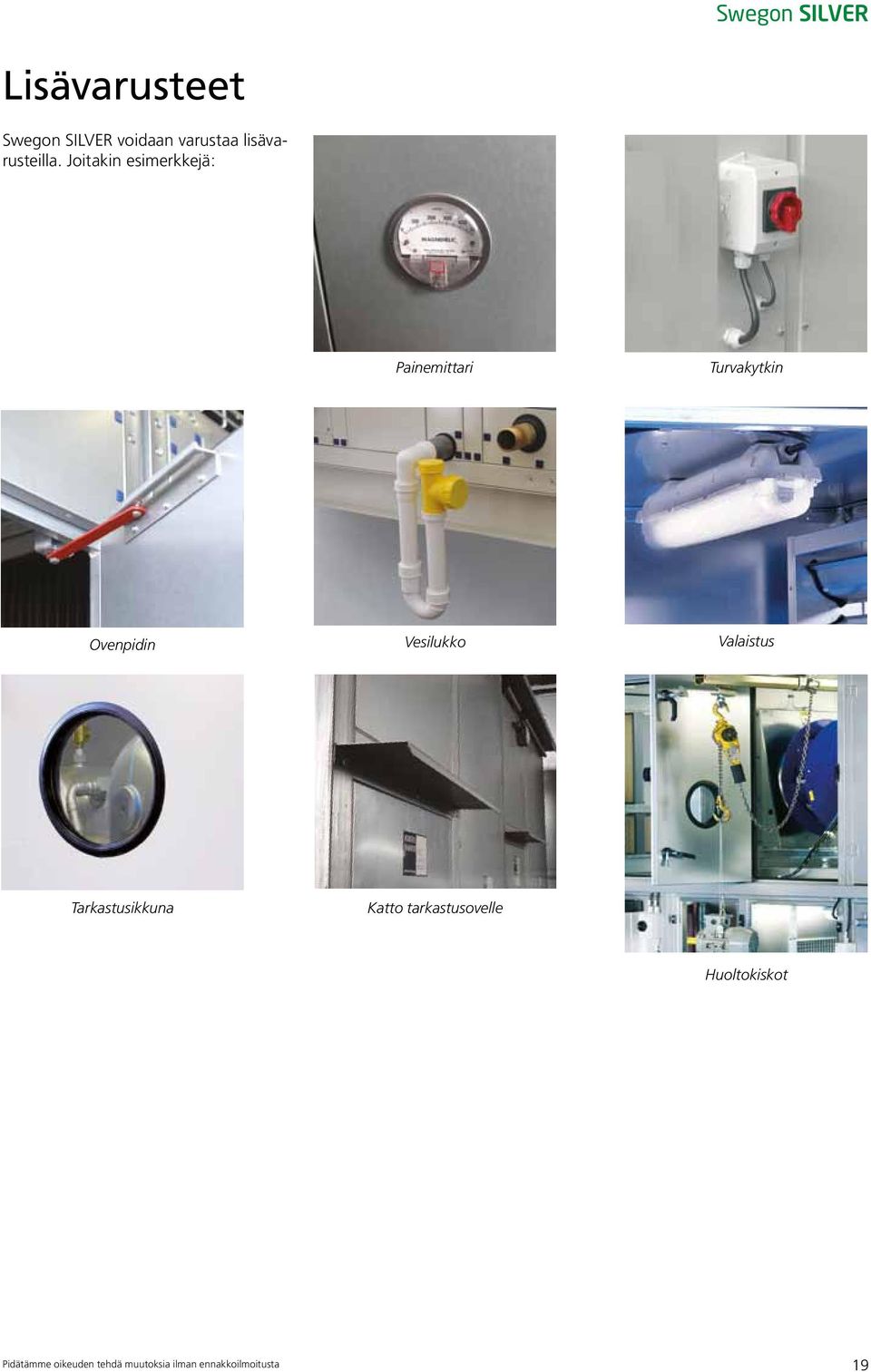

19 Lisävarusteet Swegon SILVER voidaan varustaa lisävarusteilla. Joitakin esimerkkejä: Painemittari Turvakytkin Ovenpidin Vesilukko Valaistus Tarkastusikkuna Katto tarkastusovelle Huoltokiskot 19
