1 raikas sisäilma Ilmaa hengittää.

2 OIKEANLAINEN ILMA JOKA TILANTEESEEN ILMANVAIHDOLLA JA ILMASTOINNILLA MIELLYTTÄVÄ HUONEILMA AL-KO tarjoaa kaikille ihmisten käytössä oleville alueille soveltuvat ilmanvaihto-ja ilmastointiratkaisut, jotka on mukautettu asiakkaan tarpeisiin energiatehokkuuden, hygienian, rakennustyömaalla käsittelyn ja toimitusaikojen suhteen: I AL-KO EASYAIR jaettavien kompaktikoneiden sarja, MODBUS-ohjaus, ilman tilavuusvirroille m³/h (0,17-3,33 m³/s). I AL-KO EASYAIR flat kattoripustukseen ja ilman tilavuusvirroille m³/h (0,17-1,06 m³/s). I AL-KO ATEASY rakennesarjan moduuliratkaisut, ilman tilavuusvirroille m³/h (0,28-6,94 m³/s). Toimitusaika n. 4 työviikkoa. I AL-KO ATFLEX -ratkaisut mittojen mukaan ja tarkasti asiakkaan tarpeisiin mukautettuina tilavuusvirroille m³/h (0,28-33,33 m³/s).

ilman tilavuusvirroille 600 12 000 m³/h (0,17-3,33 m³/s). I AL-KO EASYAIR flat kattoripustukseen ja ilman tilavuusvirroille 600 3 800 m³/h (0,17-1,06 m³/s).

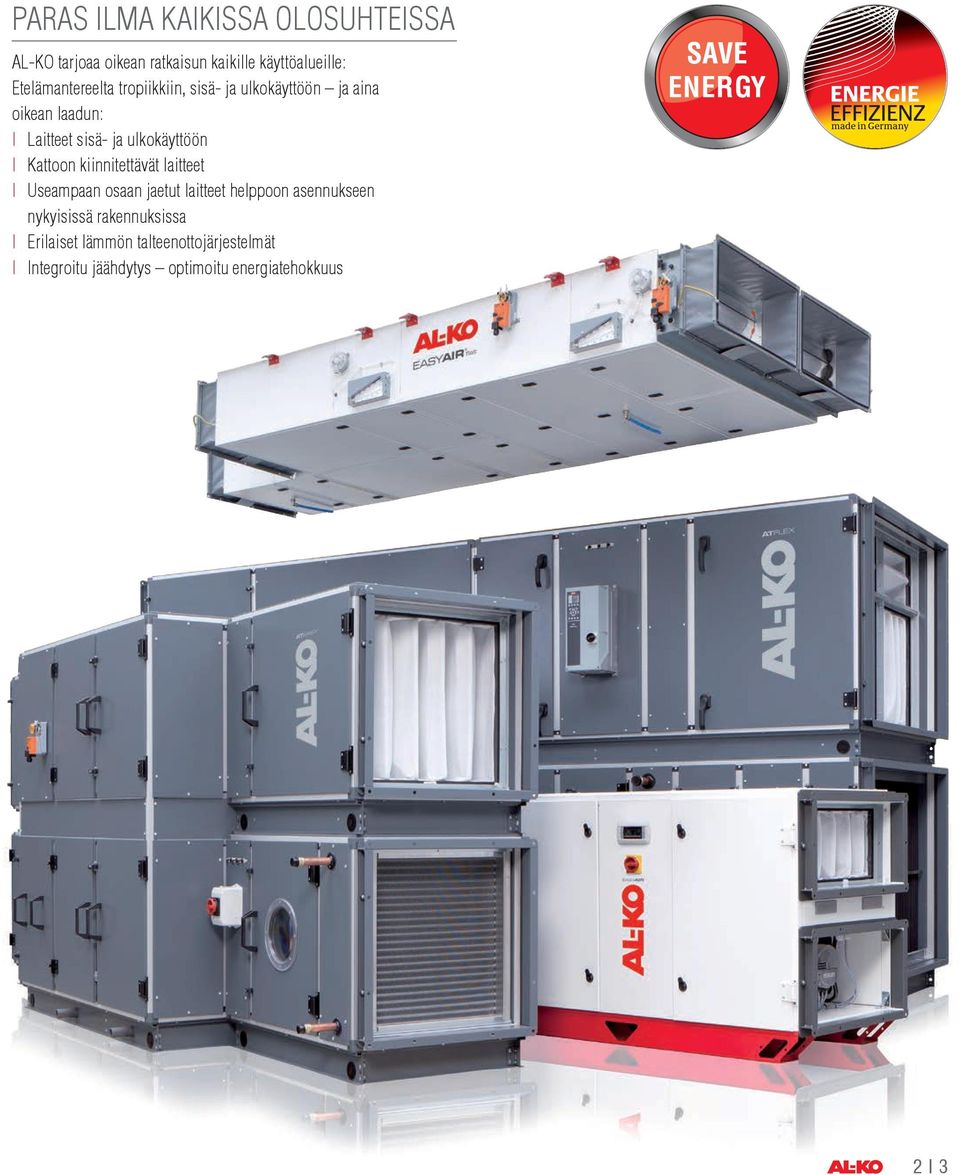

3 PARAS ILMA KAIKISSA OLOSUHTEISSA AL-KO tarjoaa oikean ratkaisun kaikille käyttöalueille: Etelämantereelta tropiikkiin, sisä- ja ulkokäyttöön ja aina oikean laadun: I Laitteet sisä- ja ulkokäyttöön I Kattoon kiinnitettävät laitteet I Useampaan osaan jaetut laitteet helppoon asennukseen nykyisissä rakennuksissa I Erilaiset lämmön talteenottojärjestelmät I Integroitu jäähdytys optimoitu energiatehokkuus 2 I 3

ulkokäyttöön I Kattoon kiinnitettävät laitteet I Useampaan osaan jaetut laitteet helppoon asennukseen

4 NÄIN HELPOSTI ILMA VIRTAA LAATUA PIENINTÄ YKSITYISKOHTAA MYÖTEN MONIPUOLINEN HUOLETON PAKETTI Luotettava toimitus, taatut toimitusajat ja täydellinen tekninen huolto tyypillistä AL-KO-laatua: I Taatut toimitusajat I Kaikkien voimassa olevien testien ja määräysten mukainen I Helppo kiinnittää ja asentaa I Pätevä tekninen tuki I Yksinkertainen ohjelmistopohjainen suunnittelu ja rakenne

Taatut toimitusajat I Kaikkien voimassa olevien testien ja määräysten mukainen I Helppo kiinnittää

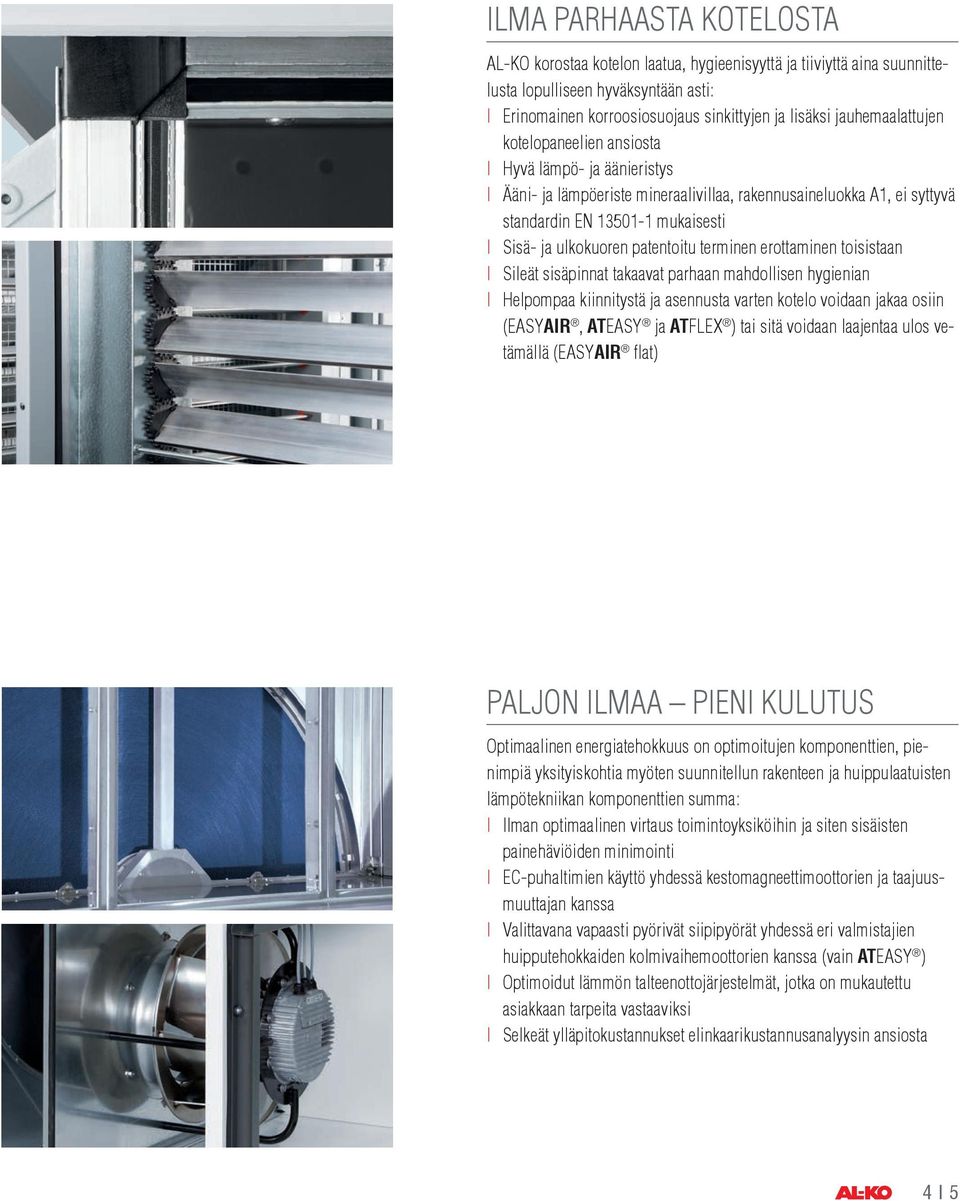

5 ILMA PARHAASTA KOTELOSTA AL-KO korostaa kotelon laatua, hygieenisyyttä ja tiiviyttä aina suunnittelusta lopulliseen hyväksyntään asti: I Erinomainen korroosiosuojaus sinkittyjen ja lisäksi jauhemaalattujen kotelopaneelien ansiosta I Hyvä lämpö- ja äänieristys I Ääni- ja lämpöeriste mineraalivillaa, rakennusaineluokka A1, ei syttyvä standardin EN mukaisesti I Sisä- ja ulkokuoren patentoitu terminen erottaminen toisistaan I Sileät sisäpinnat takaavat parhaan mahdollisen hygienian I Helpompaa kiinnitystä ja asennusta varten kotelo voidaan jakaa osiin (EASYAIR, ATEASY ja ATFLEX ) tai sitä voidaan laajentaa ulos vetämällä (EASYAIR flat) PALJON ILMAA PIENI KULUTUS Optimaalinen energiatehokkuus on optimoitujen komponenttien, pienimpiä yksityiskohtia myöten suunnitellun rakenteen ja huippulaatuisten lämpötekniikan komponenttien summa: I Ilman optimaalinen virtaus toimintoyksiköihin ja siten sisäisten painehäviöiden minimointi I EC-puhaltimien käyttö yhdessä kestomagneettimoottorien ja taajuusmuuttajan kanssa I Valittavana vapaasti pyörivät siipipyörät yhdessä eri valmistajien huipputehokkaiden kolmivaihemoottorien kanssa (vain ATEASY ) I Optimoidut lämmön talteenottojärjestelmät, jotka on mukautettu asiakkaan tarpeita vastaaviksi I Selkeät ylläpitokustannukset elinkaarikustannusanalyysin ansiosta 4 I 5

patentoitu terminen erottaminen toisistaan I Sileät sisäpinnat takaavat parhaan mahdollisen hygienian I Helpompaa kiinnitystä ja asennusta varten kotelo voidaan jakaa osiin (EASYAIR, ATEASY ja ATFLEX

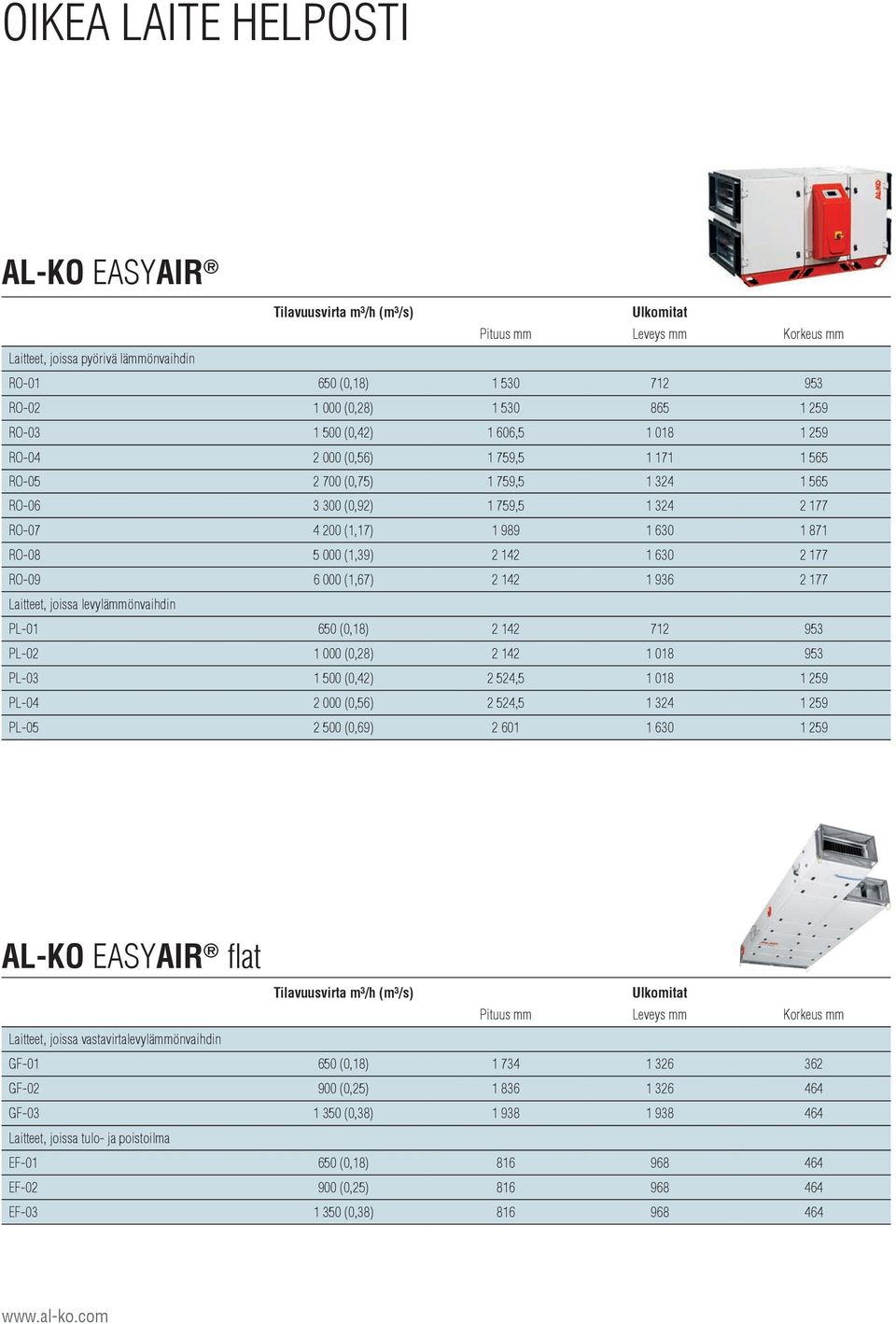

6 OIKEA LAITE HELPOSTI AL-KO EASYAIR Tilavuusvirta m³/h (m³/s) Ulkomitat Pituus mm Leveys mm Korkeus mm Laitteet, joissa pyörivä lämmönvaihdin RO (0,18) RO (0,28) RO (0,42) 1 606, RO (0,56) 1 759, RO (0,75) 1 759, RO (0,92) 1 759, RO (1,17) RO (1,39) RO (1,67) Laitteet, joissa levylämmönvaihdin PL (0,18) PL (0,28) PL (0,42) 2 524, PL (0,56) 2 524, PL (0,69) AL-KO EASYAIR flat Tilavuusvirta m³/h (m³/s) Ulkomitat Pituus mm Leveys mm Korkeus mm Laitteet, joissa vastavirtalevylämmönvaihdin GF (0,18) GF (0,25) GF (0,38) Laitteet, joissa tulo- ja poistoilma EF (0,18) EF (0,25) EF (0,38)

871 RO-08 5 000 (1,39) 2 142 1 630 2 177 RO-09 6 000 (1,67) 2 142 1 936 2 177 Laitteet, joissa levylämmönvaihdin PL-01 650 (0,18) 2 142 712 953 PL-02 1 000 (0,28) 2 142 1 018 953 PL-03 1 500 (0,42) 2

7 AL-KO ATEASY Tilavuusvirta m³/h (m³/s) Laitekoko Ulkomitat Leveys mm Korkeus mm* (0,64-1,47) 12 x (646) (0,56-1,31) 8 x (809) (0,83-1,97) 12 x (809) (1,11-2,61) 16 x (809) (1,28-2,94) 12 x (1 105) (1,69-3,94) 16 x (1 105) (2,11-4,92) 20 x (1 105) (2,25-5,25) 16 x (1 411) (2,81-6,56) 20 x (1 411) (3,50-8,19) 20 x (1 717) *Suluissa oleva arvo ilmaisee korkeuden asennuskehys mukaan luettuna. ATEASY toimitusaika n. 4 työviikkoa! 6 I 7

1 301 995 (1 105) 7 600 17 700 (2,11-4,92) 20 x 12 1 607 995 (1 105) 8 100 18 900 (2,25-5,25) 16 x 16 1 301 1 301 (1 411) 10 100 23 600 (2,81-6,56) 20 x 16 1 607 1 301 (1

8 ILMA, JOSSA KELPAA KYLPEÄ! UIMAHALLIEN JA KYLPYLÖIDEN ILMASTOINTI Vesipuistot, uimahallit ja kylpylät ovat hyvinvoinnin keitaita. Samalla ne asettavat erittäin suuret vaatimukset ilmanvaihdolle ja ilmastoinnille. Tästä syystä AL-KO on kehittänyt AT4-F-vakiomoduuleihin ja -toimintoyksiköihin perustuvia laitteistokokoonpanoja, jotka on erityisesti suunniteltu toisaalta uimahallien ja toisaalta lämminvesi- ja suolakylpylöiden vaatimuksiin sopiviksi.

Samalla ne asettavat erittäin suuret vaatimukset ilmanvaihdolle ja ilmastoinnille.

9 Erittäin kosteassa ympäristössä ja tehontarpeen vaihdellessa voimakkaasti esimerkiksi päivällä ja yöllä tai eri vuodenaikoina AL-KOn kehittynyt tuotannonlaatu erottuu joukosta: saumattomissa, sileissä sisäseinissä on luonnostaan vain vähän korroosiolle altista pintaa.uimahalliympäristöön tarkoitetut AL-KO-laitteet on lisäksi suojattu huokosettomalla kaksinkertaisella jauhepinnoitteella. Sen vähintään 120 µm:n vahvuus suojaa laitetta korroosiolta. Ovien ja ohjauslaitteiden tiivisteratkaisu vähentää kylmäsiltojen riskin nollaan. Nämä tosiasiat eivät näy ainoastaan hygieniassa, vaan ne vaikuttavat positiivisesti myös energiatehokkuuteen, samoin kuin erinomaiset komponentit: I Tehokas lämmöntalteenotto I Tilavuusvirran säädön erityisohjelmointi kesällä ja ylimääräinen talteenotto talvella I Yöalennus valmiuskäytössä I Taloudelliset ja tehokkaat EC-puhaltimet 8 I 9

Sen vähintään 120 µm:n vahvuus suojaa laitetta korroosiolta. Ovien ja ohjauslaitteiden tiivisteratkaisu vähentää kylmäsiltojen riskin nollaan.

10 KUIN KOTONAAN KAIKILLA SEITSEMÄLLÄ MERELLÄ ILMANVAIHTO MERELLÄ Olipa kyse valtamerten kalastusaluksista, loistoristeilijöistä, rahtilaivoista tai porauslautoista, AL-KOn ilmanvaihdolla varustettuja laivoja ja porauslauttoja löytyy kaikilta maailman seitsemältä valtamereltä. Edes laivaston perinteisten koulupurjelaivojen miehistö ei kannen alla joudu luopumaan AL-KO-ilmanvaihdon mukavuudesta.

varustettuja laivoja ja porauslauttoja löytyy kaikilta maailman seitsemältä valtamereltä.

11 AL-KOn laivoille tarkoitetut ilmastointi- ja ilmanvaihtolaitteet perustuvat moduulirakenteiseen AL-KO AT -rakennesarjaan: I Kotelon paneelit ja asennusosat sinkitty I Valmistettu V2A- tai V4A-levyistä ja -teräksistä kestävät meri-ilmaa ja -vettä I Jauhemaalaus vakiona, pyynnöstä kaksinkertainen jauhepinnoite I Syttymättömät eristyselementit standardin EN mukaan I Erilaiset lämmön talteenottojärjestelmät I Erittäin taloudelliset EC- tai vapaasti pyörivät puhaltimet 10 I 11

meri-ilmaa ja -vettä I Jauhemaalaus vakiona, pyynnöstä kaksinkertainen jauhepinnoite I Syttymättömät eristyselementit

12 Kuvissa esiintyy esimerkkejä laitteistokokoonpanoista, joita ei ole saatavana kaikissa liikkeissä. Kysy tarkempia tietoja AL-KOn edustajalta. AL-KO THERM GMBH Ilmanvaihto- ja ilmastointitekniikka Hauptstrasse Jettingen-Scheppach Saksa Puhelin Faksi AL-KO Therm maahantuoja Suomessa AT-Air Oy: Pidätämme oikeudet teknisestä kehityksestä johtuviin muutoksiin. Emme ota vastuuta virheistä tai painovirheistä. Tilanne 02/2015

AL-KO THERM GMBH Ilmanvaihto- ja ilmastointitekniikka Hauptstrasse 248 250 89343 Jettingen-Scheppach Saksa Puhelin +49 8225 39-0
