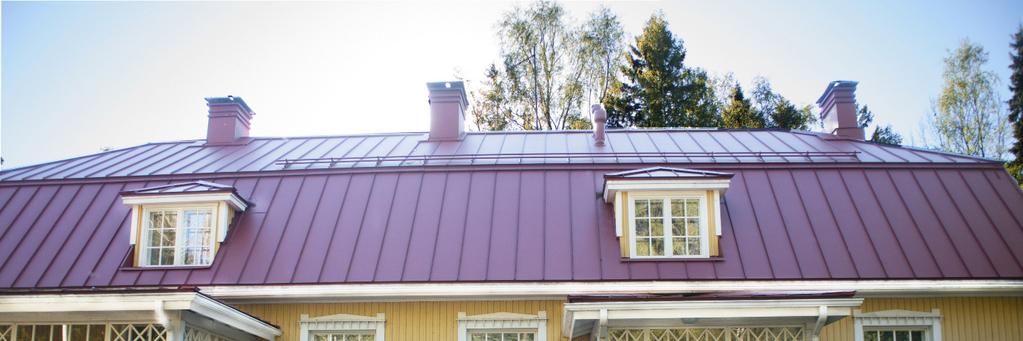

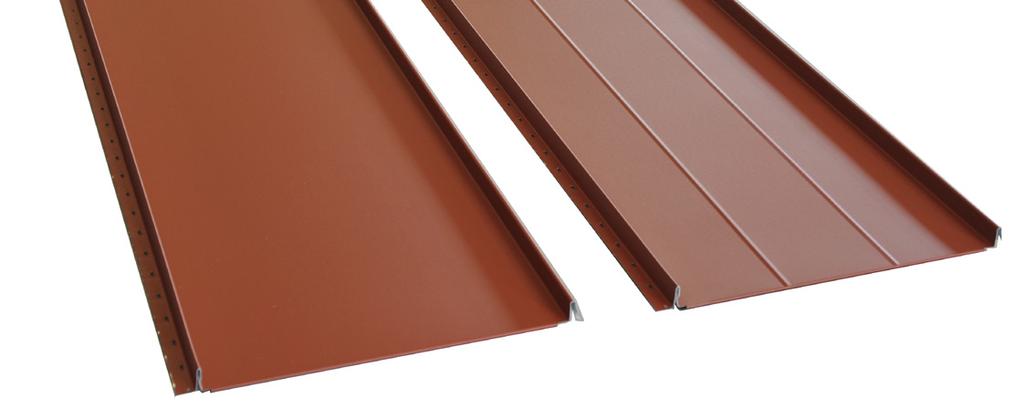

LUKKOJAAKKO LukkoJaakko lukkosaumakate valmistetaan 0,6 mm vahvuisesta

LukkoJaakko on helppo asentaa ja levyt tehdään määrämittaisena.

(RR29), tumma ruskea (RR32), musta (RR33), tiilenpunainen (RR750).

1050 mm, tiilikuvion pituus 350 mm JT-10-L Matalaprofiilinen uralevy ovi-

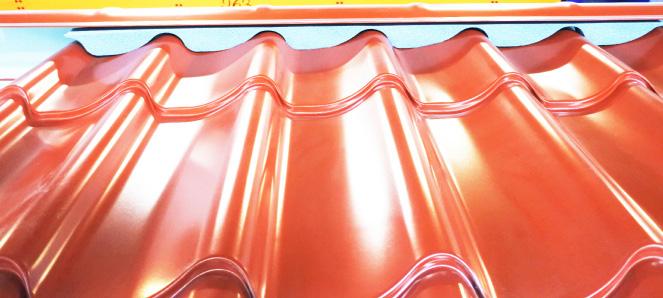

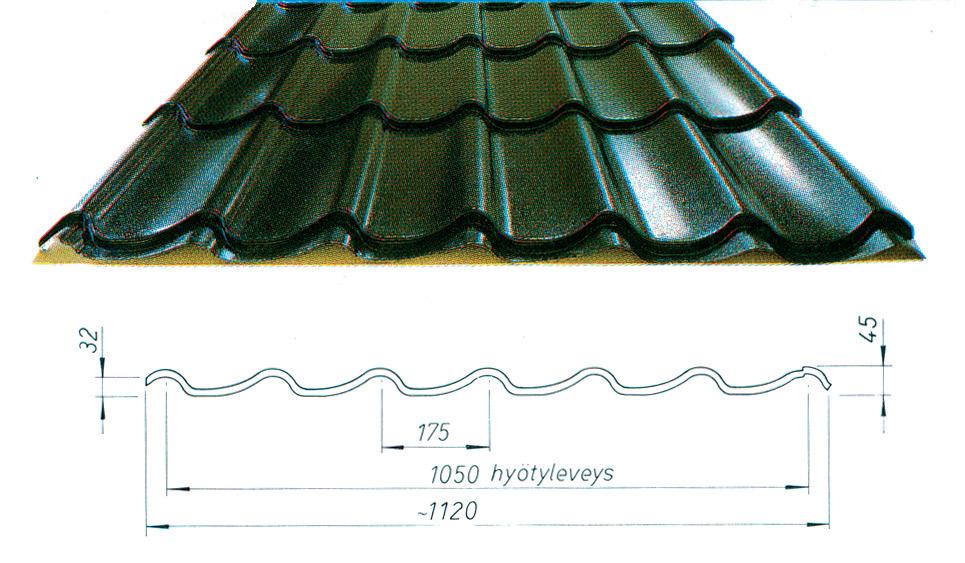

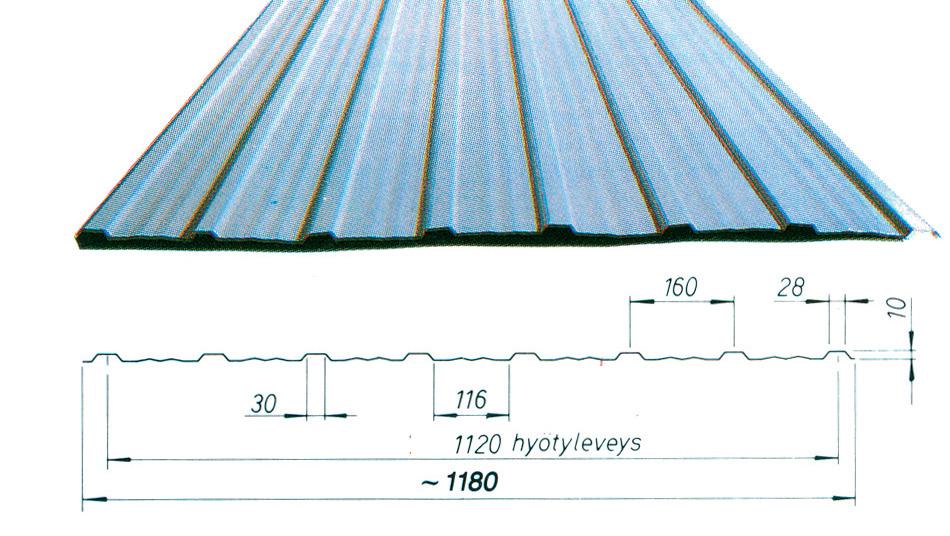

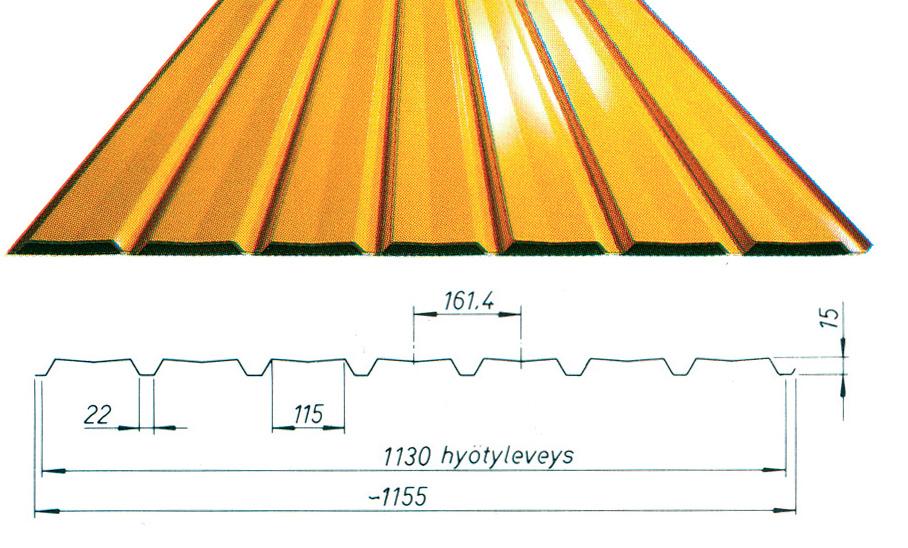

2 LUKKOJAAKKO LukkoJaakko lukkosaumakate valmistetaan 0,6 mm vahvuisesta teräslevystä. LukkoJaakko on helppo asentaa ja levyt tehdään määrämittaisena. Saatavana väreissä vaalea harmaa (RR21), tumma harmaa (RR23), punainen (RR29), tumma ruskea (RR32), musta (RR33), tiilenpunainen (RR750). TIILIJAAKKO Korkeatasoinen tiilikuvioitu kattolevy Vesiura Hyötyleveys 1050 mm, tiilikuvion pituus 350 mm JT-10-L Matalaprofiilinen uralevy ovi- ja seinärakenteisiin, sekä kattoverhoiluun (sisäkatot) Hyötyleveys 1120 mm JT-15-SL Tyylikäs profiililevy ulko- ja sisäseinäverhoiluun Hyötyleveys 1130 mm Profiililevyt

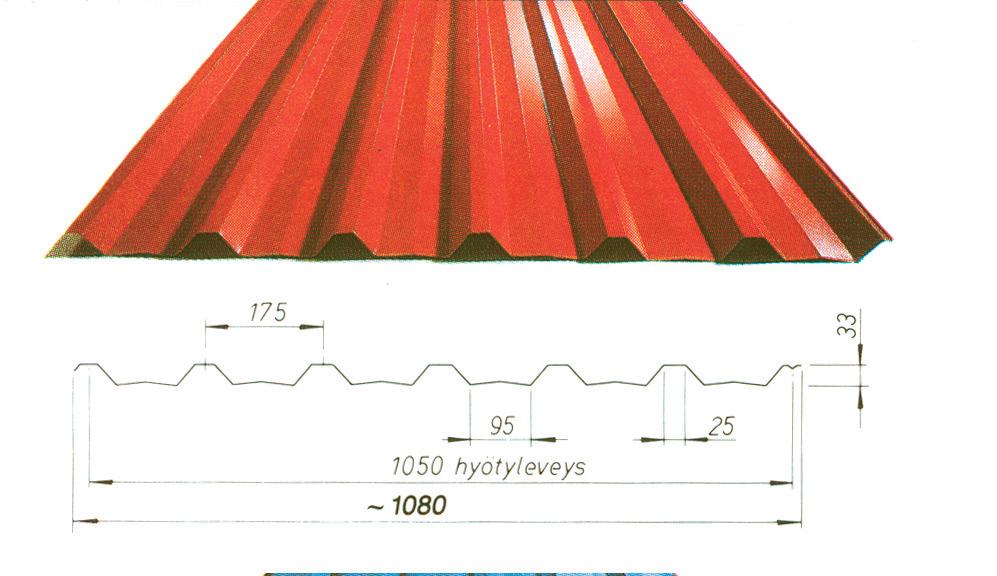

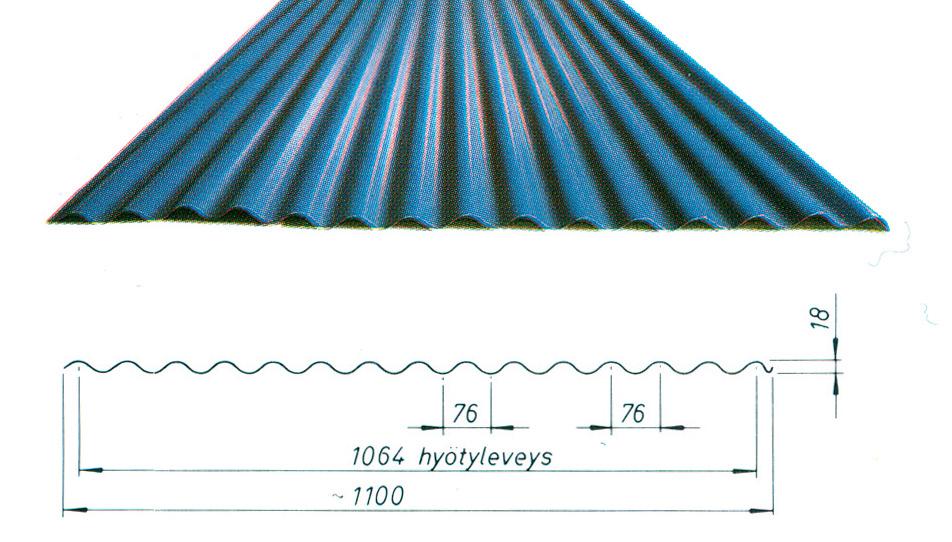

3 JT-18-L Suosittu, perinteikäs aaltolevy kattoihin ja seiniin Vesiura Hyötyleveys 1064 mm JT-19-L Taloudellinen 5-urainen muotolevy katto- ja seinälevyksi Vesiura Hyötyleveys 1150 mm JT-20-L Moderni profiililevy kattoihin ja seinäpintoihin Vesiura Hyötyleveys 1062 mm JT-35-K Jämäkkä, luja kattolevy Vesiura Hyötyleveys 1050 mm Profiililevyt

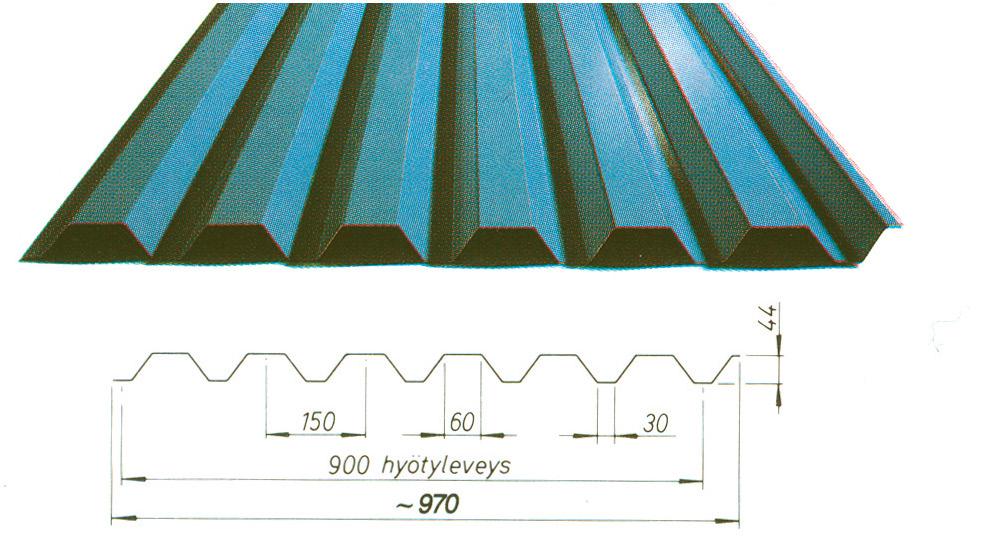

4 JT-35-S Edustava seinälevy Hyötyleveys 1050 mm JT-45-KL Korkeaprofiilinen, näyttävä kattolevy Vesiura Hyötyleveys 900 mm JT-45-SL Suurehkojen seinäpintojen katemateriaali Hyötyleveys 900 mm SILEÄ LEVY Arkkeina tai rullassa Leveys 1250 mm Samat raaka-aineet kuin Jaakko-Profiililevyillä Profiililevyt

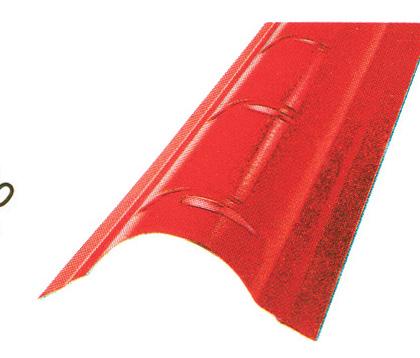

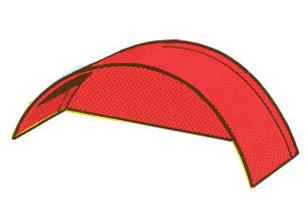

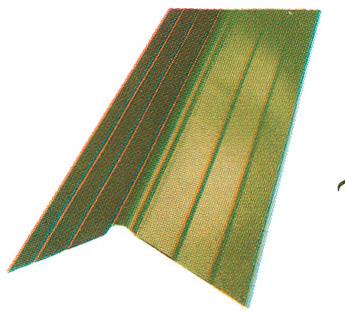

5 SILEÄ HARJALEVY Käyttö kaikkien JT-kattolevyjen yhteydessä Vakiopituus 2000 mm Hyötypituus 1900 mm PYÖREÄ HARJALEVY Käyttö Tiilijaakon yhteydessä Vakiopituus 2000 mm Hyötypituus 1800 mm PÄÄTYKAPPALE (HARJAKATTO) PÄÄTYKAPPALE (AUMAKATTO) KULMAKAPPALE (AUMAKATTO) Harjalevyt

LUKKOJAAKKO-LISTAT Harjalevy sileä Harjatiivistelista HTL-460 Päätylista LPL-100/50 Alasräystäslista LAL-30 Yläräystäslista LYL-100/150 Sisäjiirilista LSJ-575 Sisäkulmalista LKL-150/S Sisäkulmalista

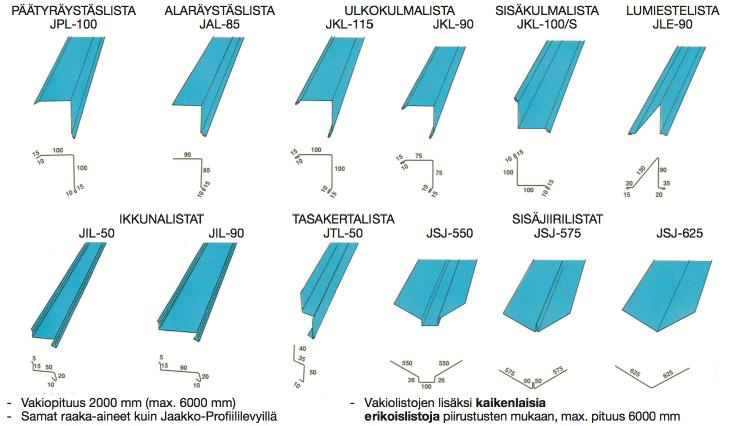

6 LUKKOJAAKKO-LISTAT Harjalevy sileä Harjatiivistelista HTL-460 Päätylista LPL-100/50 Alasräystäslista LAL-30 Yläräystäslista LYL-100/150 Sisäjiirilista LSJ-575 Sisäkulmalista LKL-150/S Sisäkulmalista sivulle LSL-125 Liitoslista sinkitty LLL-460 Äänitiivistenauha Päätyräystäslista JPL-100 Alaräystäslista JAL-85 Ulkokulmalista JKL-115 JKL-90 Sisäkulmalista JKL-100/S Lumiestelista JLE-90 JIL-50 Ikkunalistat JIL-90 Tasakertalista JTL-50 JSJ-550 Sisäjiirilistat JSJ-575 JSJ Vakiopituus 2000 mm (max mm) - Samat raaka-aineet kuin Jaakko-Profiililevyillä - Vakiolistojen lisäksi kaikenlaisia erikoislistoja piirustusten mukaan, max pituus 6000 mm Vakiolistat

4 3 1 PUOLIPYÖREÄ 1 Puolipyöreä 125 mm 0,60 mm vakiopituus 6000 mm 5 2 2 3 Vesikourun päätykappale Vesikourun liitoskappale 6 4 5 6 Vesikourun kulmakappale 90

L=3500 mm 1 2 KANTIKAS 3 4 1 2 Määrämittainen 5 kulmikas vesikouru Vesikourun päätykappale, oikea 3 Vesikourun päätykappale, vasen 6 6 5 4 5 Vesikourun kulmakappale

7 4 3 1 PUOLIPYÖREÄ 1 Puolipyöreä 125 mm 0,60 mm vakiopituus 6000 mm Vesikourun päätykappale Vesikourun liitoskappale Vesikourun kulmakappale 90 Vesikourun kannakesarja (4 kpl säädettäviä koukkuja ruuveineen) Alastulopaketti (liukulähtö, alastulo kahdella käyrällä, 2 kpl alastulon kiinnikkeitä ja ruuvit) L=3500 mm 1 2 KANTIKAS Määrämittainen 5 kulmikas vesikouru Vesikourun päätykappale, oikea 3 Vesikourun päätykappale, vasen Vesikourun kulmakappale (sisä- tai ulkokulma 90 ) Vesikourun kiinnityskoukku 6 Alastulopaketti (liukulähtö, alastulo kahdella käyrällä, 2 kpl alastulon kiinnikkeitä ja ruuvit) L=3500 mm Sadevesijärjestelmä

TIKASRUNGOT Vakiopituudet 2,4 m, 3,0 m ja 3,6 m Useampia runkoja voi yhdistää halutun pituuden saavuttamiseksi

seinäjalat, räystästuet, yläkaaret ja kiinnitystarvikkeet puuseinään Riittää 5 m tikkaisiin Saatavana

sekä kiinnitystarvikkeet Riittää 6 m tikkaisiin TURVATIKKAAN ASENNUSSARJA Sisältää kaarijalat, alakiinnikkeet

putkia ja kiinnitystarvikkeet puuseinään KULKUSILTA Elementti sisältää kulkusillan 2,92 m, sekä 4 kpl

8 TIKASRUNGOT Vakiopituudet 2,4 m, 3,0 m ja 3,6 m Useampia runkoja voi yhdistää halutun pituuden saavuttamiseksi Käytetään yhdessä talo-, lape- ja turvatikkaiden asennussarjojen kanssa TALOTIKKAAN ASENNUSSARJA Sisältää seinäjalat, räystästuet, yläkaaret ja kiinnitystarvikkeet puuseinään Riittää 5 m tikkaisiin Saatavana lisäasennussarja pidemmille talotikkaille LAPETIKKAAN ASENNUSSARJA Sisältää korokejalat, ylä- ja alakiinnikkeen sekä kiinnitystarvikkeet Riittää 6 m tikkaisiin TURVATIKKAAN ASENNUSSARJA Sisältää kaarijalat, alakiinnikkeet ja kiinnitystarvikkeet puuseinään Tikasrunko hankittava erikseen POISTUMISPUTKI Sarja sisältää 2 kpl 1,5 m putkia ja kiinnitystarvikkeet puuseinään KULKUSILTA Elementti sisältää kulkusillan 2,92 m, sekä 4 kpl kiinnikkeitä asennustarvikkeineen LUMIESTE Elementti sisältää kaksi 3 m putkea, sekä 4 kpl kiinnikkeitä asennustarvikkeineen Kattoturvatuotteet

KATTOLUUKKU 600 x 600 mm LÄPIVIENTIHATTU Ø 12-90 mm

ELEMENTTI Eristetty Ø 125 mm (juurilevyllä)

putki + hattu + läpivienti TIIVISTEET Tiilijaakko

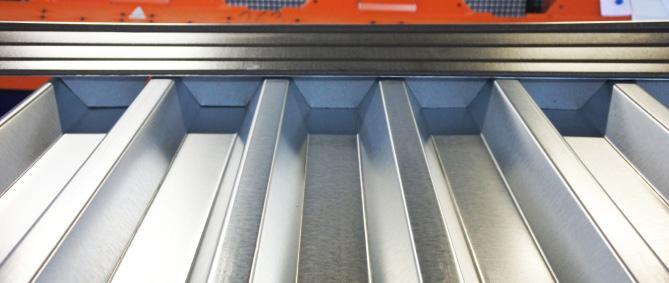

9 KATTOLUUKKU 600 x 600 mm LÄPIVIENTIHATTU Ø mm Ø mm TUULETUSPUTKI- ELEMENTTI Ø 110 mm eristetty (juurilevyllä) sis. putki + läpivienti + joustoyhde POISTOPUTKI- ELEMENTTI Eristetty Ø 125 mm (juurilevyllä) Eristetty Ø 160 mm (juurilevyllä) sis. putki + hattu + läpivienti TIIVISTEET Tiilijaakko JT-20 JT-45 Yleistiiviste 25 x 40 mm Tiivistenauha 10 x 3 mm Äänitiivistenauha Liimatiivistysmassa Muut tarvikkeet

Jaakko-profiililevyt ovat kevyitä. Niitä on helppo käsitellä ja ne eivät rasita tarpeettomasti kattorakenteita. Levyjen asennus on vaivatonta ja nopeaa.

Alusrakenteen ruodelautoina käytetään yleisimmin 22x100 mm raakalautaa. (Käytettäessä paksumpaa puutavaraa päästään suurempiin ruodeväleihin.

Levyjen asennus kannattaa aloittaa parilla, kolmella levyllä ja ennen niiden lopullista kiinitystä kohdistaa levyt alaräystäslinjan mukaan täysin suoraan.

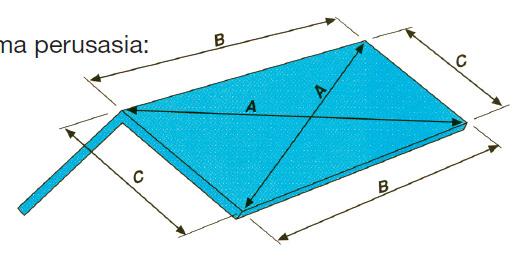

10 Jaakko-profiililevyt ovat kevyitä. Niitä on helppo käsitellä ja ne eivät rasita tarpeettomasti kattorakenteita. Levyjen asennus on vaivatonta ja nopeaa. Ennen levyjen asennusta kannattaa kuitenkin huomioida muutama perusasia: Varmistetaan katon suorakulmaisuus. Vanhan rakennuksen kattoa korjattaessa on tarkistettava myös katon suoruus. Alusrakenteen ruodelautoina käytetään yleisimmin 22x100 mm raakalautaa. (Käytettäessä paksumpaa puutavaraa päästään suurempiin ruodeväleihin.) Ruodelaudat naulataan kattotuoleihin mm välein alusrakenteesta, levytyypistä ja kattokaltevuudesta riippuen. Levyjen asennus kannattaa aloittaa parilla, kolmella levyllä ja ennen niiden lopullista kiinitystä kohdistaa levyt alaräystäslinjan mukaan täysin suoraan. Levyjen kiinnitys tapahtuu kumitiivisteisillä ruuveilla. Ruuvikiinnitys tapahtuu profiilin pohjalta. Kiinnikemenekki on noin 7 ruuvia/m². Käytettäessä JT-35-K-levyä jokaisen pituussauman alle on asetettava puulista. Teräksen lämpölaajenemiskerroin on 0,000012/ C 0,50 mm teräslevyn paino on 3,925 kg/m² TIILIJAAKON ERITYISOHJEITA Räystäälle tuleva ruodelauta on tiilikuvioinnin porrastuksesta johtuen 13mm muita ruoteita paksumpi. Ensimmäinen ruodeväli mitattuna otsalaudan etupinnasta toisen ruoteen keskelle on 300 mm. Ruodeväli lappeella on 350 mm Levyn ylitys räystäällä ~50 mm Jos lappeelle tulee erimittaisia levyjä (alaräystäs eri korkeudella), on ulokkeen oltava tiilikuvion pituuden (350 mm) kerrannainen (L= tasan jaollinen 350 mm:llä) Levyjen kiinnitys tapahtuu ruuveilla profiilin pohjalta poikittaispoimun alapuolelta, paitsi räystäällä, jossa kiinnitys suoritetaan poikittaispoimun päältä jokaisen profiilin pohjalta. Kiinnitä levyt tarvittaessa tosiiinsa saumasta profiilin päältä poikittaispoimun alapuolelta. Profiililevyjen asennusohjeet

1. Asenna ruoteet 200-300mm välein. Ensimmäinen ruode tulee laittaa kiinni otsalautaan. Ruodelaudaksi suositellaan 32*100 lautaa. Asenna ylin ruode 100mm harjalta (kts. kohta 7). 2. Ennen ensimmäisen katelevyn asentamista asenna räystäslista.

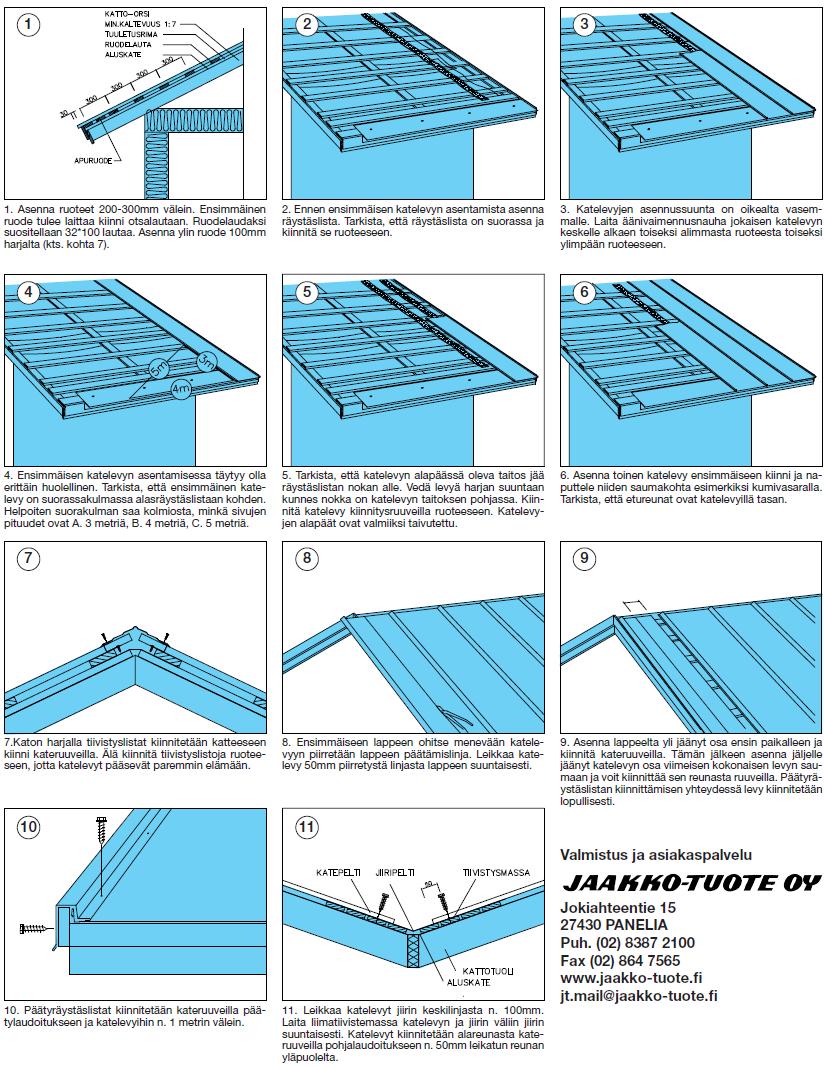

11 1. Asenna ruoteet mm välein. Ensimmäinen ruode tulee laittaa kiinni otsalautaan. Ruodelaudaksi suositellaan 32*100 lautaa. Asenna ylin ruode 100mm harjalta (kts. kohta 7). 2. Ennen ensimmäisen katelevyn asentamista asenna räystäslista. Tarkista, että räystäslista on suorassa ja kiinnitä se ruoteeseen. 3. Katelevyjen asennussuunta on oikealta vasemmalle. Laita äänivaimennusnauha jokaisen katelevyn keskelle alkaen toiseksi alimmasta ruoteesta toiseksi ylimpään ruoteeseen. 4. Ensimmäisen katelevyn asentamisessa täytyy olla erittäin huolellinen. Tarkista, että ensimmäinen katelevy on suorassakulmassa alasräystäslistaan kohden. Helpoiten suorakulman saa kolmiosta, minkä sivujen pituudet ovat A. 3 metriä, B. 4 metriä, C. 5 metriä. 5. Tarkista, että katelevyn alapäässä oleva taitos jää räystäslistan nokan alle. Vedä levyä harjan suuntaan kunnes nokka on katelevyn taitoksen pohjassa. Kiinnitä katelevy kiinnitysruuveilla ruoteeseen. Katelevyjen alapäät ovat valmiiksi taivutettu. 6. Asenna toinen katelevy ensimmäiseen kiinni ja naputtele niiden saumakohta esimerkiksi kumivasaralla. Tarkista, että etureunat ovat katelevyillä tasan. 7.Katon harjalla tiivistyslistat kiinnitetään katteeseen kiinni kateruuveilla. Älä kiinnitä tiivistyslistoja ruoteeseen, jotta katelevyt pääsevät paremmin elämään. 8. Ensimmäiseen lappeen ohitse menevään katelevyyn piirretään lappeen päätämislinja. Leikkaa katelevy 50mm piirretystä linjasta lappeen suuntaisesti. 9. Asenna lappeelta yli jäänyt osa ensin paikalleen ja kiinnitä kateruuveilla. Tämän jälkeen asenna jäljelle jäänyt katelevyn osa viimeisen kokonaisen levyn saumaan ja voit kiinnittää sen reunasta ruuveilla. Päätyräystäslistan kiinnittämisen yhteydessä levy kiinnitetään lopullisesti. 10. Päätyräystäslistat kiinnitetään kateruuveilla päätylaudoitukseen ja katelevyihin n. 1 metrin välein. 11. Leikkaa katelevyt jiirin keskilinjasta n. 100 mm. Laita liimatiivistemassa katelevyn ja jiirin väliin jiirin suuntaisesti. Katelevyt kiinnitetään alareunasta kateruuveilla pohjalaudoitukseen n. 50mm leikatun reunan yläpuolelta. Lukkojaakon asennusohjeet

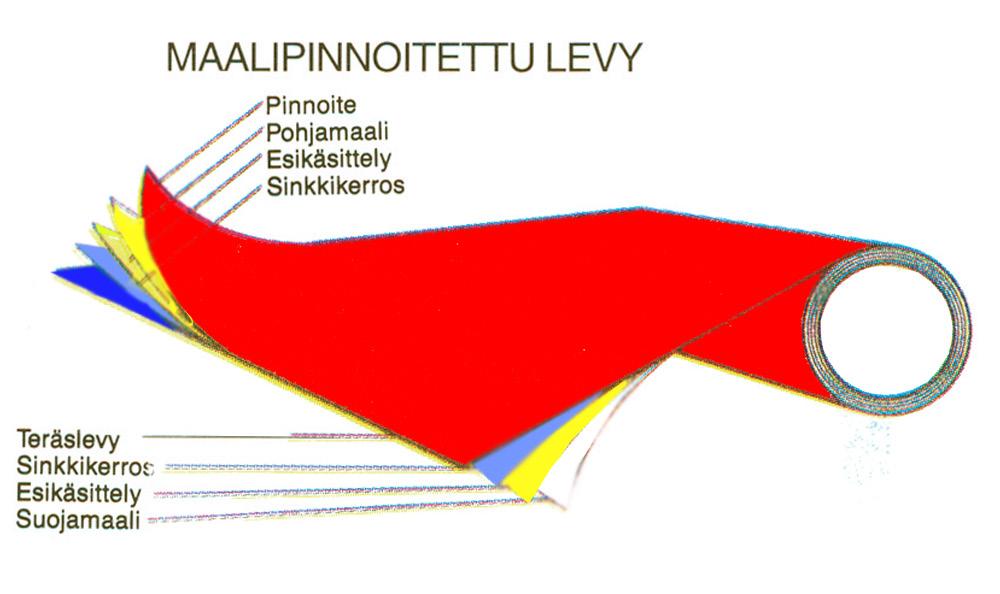

LEVYJEN MATERIAALIT Maalipinnoitetut levyt kestävät pitempiaikaisenkin varastoinnin vahingoittumatta. Nipussa olevien maalipinnoitettujen levyjen max. varastointiaika on 4 viikkoa.

Aina on kuitenkin huolehdittava riittävästä ilmanvaihdosta, ettei nipussa olevien levyjen väliin jää kosteutta.

Levyjä ei saa varastoida lähellä lannoitteita, happoja, suoloja tai muita syövyttäviä aineita.

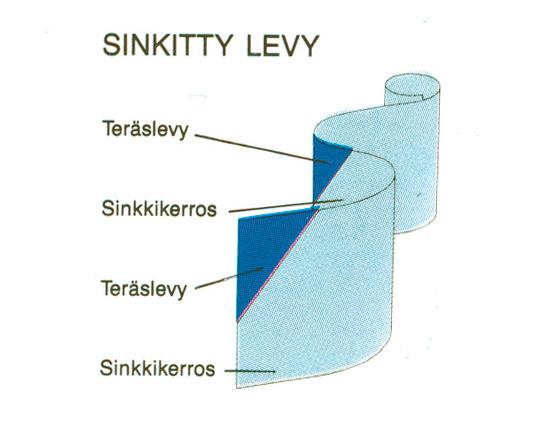

12 LEVYJEN MATERIAALIT Maalipinnoitetut levyt kestävät pitempiaikaisenkin varastoinnin vahingoittumatta. Nipussa olevien maalipinnoitettujen levyjen max. varastointiaika on 4 viikkoa. Jos levyjä varastoidaan pidempään, on nippu avattava ja levyjen väliin jätettävä tuuletusrako. Sinkityt levyt säilytetään mieluimmin kuivassa, katettussa paikassa. Aina on kuitenkin huolehdittava riittävästä ilmanvaihdosta, ettei nipussa olevien levyjen väliin jää kosteutta. Jos levyt joudutaan säilyttämään ulkona tai levyt ovat päässeet kastumaan, jokaisen levyn väliin on jätettävä tuuletusrako, sillä tiiviissä nipussa olevat levypinnat hapettuvat helposti. Levyjä ei saa varastoida lähellä lannoitteita, happoja, suoloja tai muita syövyttäviä aineita. JAAKKO-TUOTE OY:n muita tuotteita Muistiinpanoja Alumiinilevyt Eristyslasit Laminoidut ja karkaistut JT-turvalasit Sähkölämmitteiset JT-turvalasit JT-lasiovet Ajoneuvojen tuuli- ja sivulasit Työkoneiden lasit Lasinleikkauspöydät Lasinpesukoneet Lasinkäsittelylaitteet Valmistus ja asiakaspalvelu: Jokiahteentie PANELIA Puh Telefax
