1 FI HALTER LoadAssistant Helppoa automaatiota tehostamaan tuotantoasi!

2 HALTER LoadAssistant on yksinkertainen, käyttövalmis, helppokäyttöinen järjestelmä, joka voidaan yhdistää mihin Paranna kannattavuutta välittömästi oikealla automaatiolla! tahansa uuteen tai olemassa olevaan CNC-koneeseen. Metallintyöstöalan markkinat ovat muuttuneet voimakkaasti viime vuosina. Asiakkaista on tullut vaativampia kuin koskaan ennen. He odottavat kilpailukykyisiä hintoja, mutta vaativat samalla entistä pienempiä sarjoja ja nopeampia toimituksia. Samanaikaisesti työvoimakustannukset nousevat ja CNC-koneenkäyttäjistä on pulaa. Tarvitset koneenkäyttäjiä tarkkuutta vaativaan työhön, et yksinkertaisiin, toistuviin tehtäviin. Ainoa tapa vastata näihin haasteisiin on valita oikea automaatioratkaisu. Pieniä ja keskikokoisia sarjoja varten automaatiojärjestelmän on oltava nopeasti asennettava ja helposti integroitavissa olemassa oleviin prosesseihin. Helppo latausjärjestelmä, jonka asennus käy nopeasti HALTER LoadAssistant perustuu HALTER CNC Automationin monivuotiseen kokemukseen metallintyöstöstä ja tuotannon automaatiosta. HALTER LoadAssistant -järjestelmään investoivien metallintyöstöyritysten kannattavuus ja tuotannon joustavuus paranevat välittömästi, vaikka tuotantosarjat olisivat pieniä Se on älykäs ja edistyksellinen järjestelmä ja tekee juuri sen, mihin se on tarkoitettu: lataa pienet ja keskisuuret sarjat CNC-koneeseesi. Järjestelmän asennus käy erittäin nopeasti, eikä sen käyttäminen edellytä robottiosaamista. tai keskisuuria. Haluatko parantaa yrityksesi kannattavuutta välittömästi, kuten monet muut ovat jo tehneet? Haluatko investoida järjestelmään, joka mahdollistaa CNC-koneen häiriöttömän lataamisen vuosiksi eteenpäin, myös sarjojen ollessa pieniä? Valitse HALTER LoadAssistant ja ota yhteys meihin jo tänään! 2

3

4 Yritys HALTER CNC Automation on hyödyntänyt HALTER LoadAssistant -järjestelmässä 25 vuoden kokemustaan metallintyöstöalalta. Ymmärrämme paremmin kuin kukaan muu ne haasteet, joiden kanssa metallintyöstöyritykset parhaillaan kamppailevat. HALTER LoadAssistant on kehitetty yhdessä Fastems Groupin kanssa. Fastems on valmistusautomaation maailmanlaajuinen markkinajohtaja. Se on asentanut yli FMS-järjestelmää (Flexible Manufacturing System, joustava valmistusjärjestelmä) ja toteuttanut Asiakkaat odottavat entistä lyhyempiä toimitusaikoja, katteisiin kohdistuu paineita ja ammattitaitoisista koneenkäyttäjistä on yhä pahempi pula. Lisäksi kalliiden CNC-koneiden käyttöaika on rajallinen. HALTER CNC Automationin missiona on auttaa metallintyöstöyrityksiä parantamaan kannattavuuttaan välittömästi, vaikka tuotantosarjat olisivat pieniä. HALTER LoadAssistant on vakiomallinen ja helppokäyttöinen ratkaisu, jota monet yritykset käyttävät menestyksekkäästi Euroopassa ja Yhdysvalloissa. yli 350 portaalia ja robottijärjestelmää eri puolilla maailmaa. Keskeiset hyödyt asiakkaalle 1 HALTER LoadAssistant parantaa tuotantomääriä, koneen tehoa ja yrityksen kannattavuutta: Työstötuntien lisääntyminen ja kustannusten aleneminen parantavat välittömästi tuotantomääriä ja kannattavuutta. Yksi koneenkäyttäjä voi käyttää samanaikaisesti useita koneita, mikä parantaa konekannan käyttöastetta. HALTER LoadAssistant valmistetaan Saksan Issumissa. Automaatio alentaa työvoimakustannuksia, sillä työvoimakustannukset ovat tuntia kohden keskimäärin 5 8 kertaa suuremmat kuin robotti-investoinnin keskimääräinen kuoletuskustannus. Investointi maksaa itsensä takaisin 6 12 kuukaudessa. 4

5 2 Voit hyödyntää osaavia koneenkäyttäjiä entistä paremmin Koneenkäyttäjät osaavat tehdä asetuksia ja ohjelmoida CNC-koneita. Suurimman osan ajasta he ovat kuitenkin kiinni ikävystyttävässä ja toistuvassa työssä. HALTER LoadAssistant hoitaa tämän työn ja osaavat koneenkäyttäjät voivat keskittyä töiden valmisteluun, testaukseen, muiden koneiden asetuksiin ja CNC-ohjelmien luomiseen. Näin heidän työstään tulee mielekkäämpää ja tehokkaampaa. 3 Järjestelmä lisää joustavuutta, sillä sitä voidaan käyttää useiden CNC-koneiden kanssa HALTER LoadAssistant voidaan siirtää helposti trukilla ja kytkeä toiseen CNC-koneeseen. HALTER LoadAssistant -järjestelmässä on ohjelmisto sekä sorvaus- että jyrsintätöitä varten. Yleiskäyttöisiä ristikkolevyjä voidaan käyttää sekä sorvattaville että jyrsittäville työkappaleille. Investoimalla yhteen latausrobottiin voit automatisoida useita koneita ja vastata näin asiakkaiden vaatimuksiin entistä joustavammin. Euro Takaisinmaksuaika Investointi Takaisinmaksuaika Kokonaishyödyt Kk

6 Helppoa automaatiota, joka nostaa HALTER LoadAssistant -robottijärjestelmä on tarkoitettu työkappaleiden lataamiseen CNC-työstökoneisiin. Se on sekä CNC-sorveihin että koneistuskeskuksiin soveltuva yleiskäyttöinen ratkaisu, jonka pyörivä latausjärjestelmä voi käsitellä suuria työkappalemääriä erittäin nopeasti. Sen avulla tiimisi voi lisätä tuotantomääriä ja parantaa kannattavuutta välittömästi, vaikka tuotantoerät olisivat pieniä. HALTER LoadAssistant on suunniteltu niin, että asetusaika on minimaalinen, jolloin automaation hyödyt saavutetaan pienissäkin sarjoissa. Kompakti all-in-one-rakenne Ei ylimääräisiä yksikköjä, aitoja tai kaapeleita Uudet kappaleet täytetään latauspöydän ristikkolevylle Minimaalinen lattiatilan ja turva-alueen tarve pyörivän latauspöydän ansiosta HALTER SmartControl Aiempaa robotiikkakokemusta ei tarvita Ohjelma valmis muutaman vaiheen jälkeen Nerokkaan yksinkertainen Pyörivä latauspöytä Yleiskäyttöiset vakioristikkolevyt enintään 230 mm:n työkappaleille Ristikkolevyjen korkeus säädettävissä Latauspöytä kääntyy automaattisesti 180 astetta Robottia tai CNC-työstökonetta ei tarvitse pysäyttää uuden sarjan valmistelua varten Helppo siirtää ja kytkeä toiseen CNCtyöstökoneeseen Siirrettävissä trukilla Nopea kalibrointi itsekeskittyvillä lattiakiinnittimillä CNC-koneen automaattinen tunnistus 6

7 kannattavuuden uudelle tasolle! 6-akselinen Fanuc-teollisuusrobotti Maksimikuormitus: 10 kg, 20 kg tai 35 kg Soveltuu teollisuusympäristöihin, joissa vakaus- ja tarkkuusvaatimukset ovat tiukat Optimoitu tarttujajärjestelmä Nopea ja helppo säätö 2-sormiset tai 3-sormiset tarttujat Tarttujissa puhdistuspuhallus Asetusaika yhteensä alle 5 minuuttia Erityisen hyödyllinen pienissä sarjoissa Robottiohjelmointia ei tarvita Koneenkäyttäjän on ainoastaan syötettävä ladattavan tuotteen mitat Helppopääsyinen ja turvallinen Koneenkäyttäjällä on aina pääsy koneelle Varustettu turvaskannerilla robotin hidastamiseksi ja pysäyttämiseksi Koneenkäyttäjän turvallisuus varmistettu huolella Katso esittelyvideot verkkosivustoltamme 7

8

9 Miksi HALTER LoadAssistant HALTER SmartControl aiempaa robotiikkakokemusta ei tarvita Minimaalisen asetusajan ansiosta soveltuu erinomaisesti myös pienille sarjoille Robotti voi jatkaa toimintaa, kun uutta sarjaa ladataan Suunnittelu perustuu 25 vuoden kokemukseen metallintyöstöstä ja tuotannon automaatiosta Minimaalinen lattiatilan ja turva-alueen tarve Yksi HALTER LoadAssistant voi hoitaa sekä sorvin että koneistuskeskuksen Pääsy CNC-työstökoneelle säilyy esteettömänä Kompakti rakenne: ei ylimääräisiä yksikköjä, aitoja tai kaapeleita HALTERin yli 25 vuoden kokemus ja tiivis suhde CNCloppukäyttäjämarkkinoille on ollut motiivimme osoittaa, että automaatio kannattaa aina! Takaa koneenkäyttäjille parhaan mahdollisen turvallisuuden Valtuutettu, korkealaatuinen huolto Tärkeät palvelut asiakkaillemme Nopea toimitusaika Saksan tehtaalta Toimitus ja käyttöönotto avaimet käteen -periaatteella Valtuutettu, laadukas huolto Edulliset rahoitusehdot 9

10 Referenssit Toimintaperiaate HALTER LoadAssistant voidaan kytkeä mihin tahansa uuteen tai olemassa olevaan CNC-työstökoneeseen. Miten HALTER LoadAssistant tarkkaan ottaen toimii? Katso lyhyt videoesittely verkkosivustollamme. Verkkosivustollamme on lyhyitä videoita viimeaikaisista asennuksista. HALTER LoadAssistant on jo kytketty seuraaviin työstökonemerkkeihin: Mazak, Okuma, Doosan, DMG Mori, Hurco, Kitamura, HwaCheon, Hyundai-Kia, Index, Victor, Mikron, Nakamura-Tome, Haas, Quaser ja monet muut merkit 10

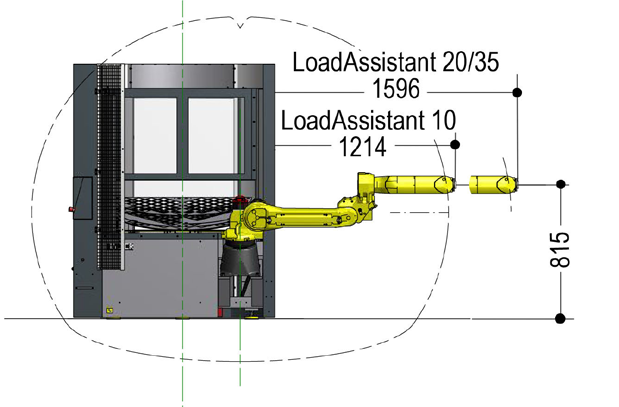

11 Asennus ja ohjeet HALTER LoadAssistant toimitetaan käyttövalmiina. On tärkeää huomata, että konetta ei tarvitse varustaa konetoimittajan robottiliittymällä. Valtuutettu kumppanimme muodostaa yhteyden koneen ja HALTER LoadAssistant -järjestelmän välille PLC:n avulla. Vakiomallisen HALTER-liittymäprotokollan ansiosta asennuksessa säästyy huomattavasti rahaa. HALTER LoadAssistant -järjestelmän käyttö edellyttää, että CNC-työstökoneessa on automaattiovi. Jos automaattiovea ei ole, voimme toimittaa sellaisen. On tärkeää huomata, ETTä konetta ei tarvitse VARusTAA konetoimittajan robottiliittymällä. VALTuutetut kumppanimme muodostaa yhteyden koneen ja HALTER LoadAssisTANT -järjestelmän välille vakiomallisen HALTERliittymäprotokollan avulla. Koneenkäyttäjän koulutus tapahtuu heti asennuksen jälkeen. Teknikkomme varmistavat, että koulutuksen saatuaan koneenkäyttäjäsi pystyy työskentelemään itsenäisesti HALTER LoadAssistant -järjestelmällä. Tukipalvelumme on kaikkien HALTER LoadAssisTANT -käyttäjien käytettävissä. Turva-alue, robotin ulottuma ja mitat Huolto HALTER CNC Automationin kansainvälinen valtuutettujen huoltokumppanien verkosto takaa korkealaatuisen huollon jokaiselle toimittamallemme järjestelmälle. Pidämme huoltotasomme korkeana koulutuksen ja huoltokumppaniemme vuosittaisen sertifioinnin avulla. Näin käytössäsi on luotettava järjestelmä vuosiksi eteenpäin. s e r v i c e p a r t n e r 11

12 Tekniset tiedot Järjestelmä LoadAssistant 10 LoadAssistant 20 LoadAssistant 35 Pyörivä latauspöytä HALTER SmartControl Kääntyvä käyttökonsoli, jossa 15 :n kosketusnäyttö 6-akselinen Fanuc-teollisuusrobotti Vakiomallinen robotti-/koneliittymä kaikkiin CNC-työstökoneisiin Siirrettävissä kuormalavatrukilla Itsekeskittyvät 3-pistelattiakiinnittimet Kalibrointisarja Kapasiteetti LoadAssistant 10 LoadAssistant 20 LoadAssistant 35 Työkappaleen halkaisija (min. maks.) 10 mm mm 10 mm mm 10 mm mm Työkappaleen minimimitat (P x L) 10 mm x 10 mm 10 mm x 10 mm 10 mm x 10 mm Työkappaleen maksimimitat (P x L) 230 mm x 230 mm 230 mm x 230 mm 230 mm x 230 mm Työkappaleen maksimikorkeus 250 mm 250 mm 250 mm Robotin maksimikuormitus 10 kg 20 kg 35 kg Latauspöydän suurin kokonaispaino 250 kg 750 kg 750 kg Ristikkolevy mm (työkappaleiden maksimimäärä: 176) Lisävaruste Lisävaruste Lisävaruste Ristikkolevy mm (työkappaleiden maksimimäärä: 136) Ristikkolevy mm (työkappaleiden maksimimäärä: 68) Lisävaruste Lisävaruste Lisävaruste Ristikkolevy mm (työkappaleiden maksimimäärä: 40) Ristikkolevy mm (työkappaleiden maksimimäärä: 24) Lisävaruste Lisävaruste Lisävaruste Ristikkolevy mm (työkappaleiden maksimimäärä: 18) Ristikkolevy mm (työkappaleiden maksimimäärä: 6) Lisävaruste Lisävaruste Lisävaruste Tarttujat LoadAssistant 10 LoadAssistant 20 LoadAssistant 35 2-sorminen tarttuja Lisävaruste Lisävaruste Lisävaruste 3-sorminen tarttuja Lisävaruste Lisävaruste Lisävaruste Tarttujissa puhdistuspuhallin Turvallisuus LoadAssistant 10 LoadAssistant 20 LoadAssistant 35 Turvaskanneri, jossa DCS-järjestelmä Liukuoven turvakytkin Integroitu turva-aita Suljettu suojapiiri Syöttö LoadAssistant 10 LoadAssistant 20 LoadAssistant 35 Jännite 400 V 400 V 400 V Virta 16 A 16 A 16 A Paineilma 6 Bar 6 Bar 6 Bar Mitat LoadAssistant 10 LoadAssistant 20 LoadAssistant 35 Pituus 1750 mm 1750 mm 1750 mm Leveys 1434 mm 1434 mm 1434 mm Korkeus 2220 mm 2220 mm 2220 mm Kokonaispaino 990 kg 1110 kg 1120 kg Jälleenmyyjä HALTER CNC Automation B.V. Heliumweg 38 NL-3812 RE Amersfoort Alankomaat Voit pyytää lisätietoja suoraan meiltä! Puh +31 (0) E info@haltercnc.com I Valmistettu Saksassa Kehityskumppani: Fastems
