1 LBP-800-laserkirjoitin Käyttöopas TÄRKEÄÄ: Lue tämä käyttöopas huolellisesti. Käytä tätä käyttöopasta, kun tarvitset pikaohjeita.

2 Tekijänoikeudet Copyright 1999 Canon Inc. Kaikki oikeudet pidätetään Kaikki tämän käyttöoppaan tiedot ovat tekijänoikeuslain alaisia. Mitään tämän julkaisun osaa ei saa kopioida, siirtää, muuntaa, tallentaa tai kääntää mihinkään luonnolliseen tai konekieleen missään muodossa eikä millään tavoin (elektronisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muuten) ilman Canonilta etukäteen haettua kirjallista lupaa. Huomautus Canon ei sitoudu mihinkään takuisiin tämän käyttöoppaan suhteen. Canon ei vastaa julkaisussa olevista virheistä tai suorista tai epäsuorista vahingoista, jotka saattavat aiheutua käyttäjän toimimisesta tässä käyttöoppaassa olevien tietojen mukaisesti. Tämän julkaisun tietoja ei saa käyttää muissa yhteyksissä kokonaan tai osittain ilman Canonilta etukäteen haettua kirjallista lupaa. Tavaramerkit LBP, Canon ja Canonin logo ovat Canon Inc:n tavaramerkkejä. Microsoft, Windows ja Windows NT ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Muut tuotenimet ovat yrityksiensä tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tässä käyttöoppaassa tuotenimiä Microsoft, Microsoft Windows ja Microsoft Windows NT käytetään muodossa Microsoft, Windows ja Windows NT. ii

3 Tietoja käyttöoppaasta Merkintätavat Käyttöoppaassa käsitellään seuraavia aiheita: Luku 1: Johdanto. Tässä luvussa esitellään kirjoittimen ominaisuudet ja osat. Luku 2: Paperinkäsittely. Tässä luvussa kerrotaan, mitä paperilajeja ja -kokoja voi käyttää, miten paperi asetetaan kirjoittimeen ja miten paperiarkit kulkevat kirjoittimen läpi. Luku 3: Canon Advanced Printing Technology. Tässä luvussa kuvataan Canon Advanced Printing Technology sekä kerrotaan, miten ohjelmisto asennetaan ja miten sitä käytetään sekä miten tulostustyön tila tarkistetaan. Luku 4: Vianmääritys. Tässä luvussa on hyödyllisiä tietoja tulostusongelmien ratkaisusta. Luku 5: Kunnossapito. Tässä luvussa kerrotaan, miten kirjoitin puhdistetaan ja miten sitä käsitellään sekä miten EP-22-kasetti vaihdetaan. Liite A. Tässä liitteessä on kirjoittimen tekniset tiedot. Liite B. Tässä liitteessä kerrotaan, miten kirjoitin kytketään lisävarusteena saatavan verkkosovittimen avulla. Liite C. Windows 2000-ohjelmiston asennus Sanasto. Sanastossa on käyttöoppaassa käytettyjen termien määritelmät. Tässä julkaisussa käytetään seuraavia merkintätapoja: VAARA: Tämä viittaa varotoimiin, joihin on ryhdyttävä, jotta mahdollisilta loukkaantumisilta vältyttäisiin. Tämä viittaa siihen, että ehdotetun toimen sivuuttaminen voi vahingoittaa kirjoitinta. Tämä viittaa huomautuksiin, joissa voi olla hyödyllisiä lisätietoja tai käyttövinkkejä. iii

4 Turvallisuustiedot FCC-ilmoitus ( V:n malli) Laser Beam Printer, Model L10573A This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment to an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Use of shielded cable is required to comply with class B limits in Subpart B of Part 15 of FCC Rules. Do not make any changes or modifications to the equipment unless otherwise specified in the manual. If such changes or modifications should be made, you could be required to stop operation of the equipment. iv

5 FCC-ilmoitus ( V:n malli) This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense. Use of shielded cable is required to comply with Class A limits in Subpart B of Part 15 of FCC Rules. Do not make any changes or modifications to the equipment unless otherwise specified in this guide. If such changes or modifications should be made, you could be required to stop operation of the equipment. EMC-direktiivi (220/240V:n malli) "Tämä tuote on testattu tyypillisessä järjestelmässä ja todettu EMC-direktiivin tekniset vaatimukset täyttäväksi." EMC-direktiivin tekniset vaatimukset edellyttävät maadoitetun kaapelin käyttämistä. Kansainvälinen ENERGY STAR -toimistolaiteohjelma ENERGY STAR -ohjelman mukaisesti Canon Inc. on tutkinut, että tämä tuote vastaa energian tehokkaaseen käyttöön ohjaavia ENERGY STAR -ohjeita. Canon LBP-800:n kiinnitystekniikka, joka käynnistyy vain tarvittaessa, takaa tehokkaan energian käytön. Virrankulutus tulostuksen aikana on 220 W ja se laskee automaattisesti noin 5,5 W:iin, kun tulostus on päättynyt. Kansainvälinen ENERGY STAR -toimistolaiteohjelma edistää energiansäästöä tietokoneissa ja muissa toimistolaitteissa. Ohjelma tukee sellaisten tuotteiden kehitystä ja levitystä, joissa on tehokkaat energiansäästötoiminnot. Kyseessä on avoin järjestelmä, johon yritykset voivat osallistua vapaaehtoisesti. Ohjelman kohteena olevat tuotteet ovat toimistolaitteita, kuten tietokoneita, näyttöjä, kirjoittimia, faksilaitteita ja kopiokoneita. Standardit ja logot ovat yhtenäiset eri maissa. v

6 Laserturvallisuus ( V:n / V:n mallit) Lasersäteily voi vahingoittaa kehoa. Tästä syystä tämän kirjoittimen sisällä oleva lasersäteily on hermeettisesti suljettu suojakotelon ja ulkokuoren sisälle. Normaalissa käytössä laitteesta ei vuoda mitään säteilyä. Tämä kirjoitin on luokiteltu luokan 1 lasertuotteeksi standardin EN :1994 mukaisesti; Yhdysvalloissa se on luokiteltu luokan 1 laitteeksi Federal Regulations -säädösten ( , Title 21) mukaisesti. Kirjoittimeen on kiinnitetty alla olevassa kuvassa oleva tarra. Tämä tarra on kiinnitetty kirjoittimen sisälle laserkuvanlukuyksikköön. ( V:n / V:n mallit) Tämä kirjoitin on luokiteltu standardin EN :1994 mukaisesti ja se vastaa seuraavia luokkia: LUOKAN 1 LASERTUOTE LASER KLASSE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1 PRODUCTO LASER DE CLASE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 (vain V:n malli) VAARA: Muiden kuin tässä käyttöoppaassa kuvattujen toimien tekeminen voi altistaa vaaralliselle säteilylle. vi

7 Tärkeitä turvallisuusohjeita VAARA: Tämä kirjoitin on elektroninen laite, joka kykenee erittäin tarkkaan toimintaan. Lue seuraavat ohjeet ennen kirjoittimen käyttöä. Lue käyttöopas huolellisesti ennen käyttöä. Älä heitä pois näitä ohjeita. Säilytä ne vastaisen varalle. Noudata kirjoittimessa ja tarvikkeissa olevia varoituksia ja ohjeita. Älä aseta kirjoitinta epävakaalle alustalle tai pöydälle. Noudata tässä julkaisussa annettuja ympäristövaatimuksia, kun asennat kirjoitinta. Paperin luovutusalueen varjostettu osa voi olla kuuma. Älä koske siihen. CAUTION! HOT SURFACE AVOID CONTACT ACHTUNG! HEISS ATTEMTION! TEMPERATURE ELEVEE PRECAUCION!/ATTENZIONE! ALTA TEMPERATURA Älä altista kirjoitinta kosteudelle. Älä aseta kirjoititinta ympäristöön, jossa se on alttiina kemikaaleille (koelaboratoriot jne.). Kirjoittimen ulkokuori on tehty muovista, joten se voi haalistua, muuttaa muotoaan tai sulaa. Älä aseta kirjoitinta paikkaan, jossa se on alttiina savulle tai höyrylle. Muista kytkeä kirjoitin maadoitettuun pistorasiaan. Älä käytä kirjoitinta, ennen kuin kaikki pakkausmateriaalit (pakkausnauhat, välikappaleet ja styrox-suojukset) on poistettu. vii

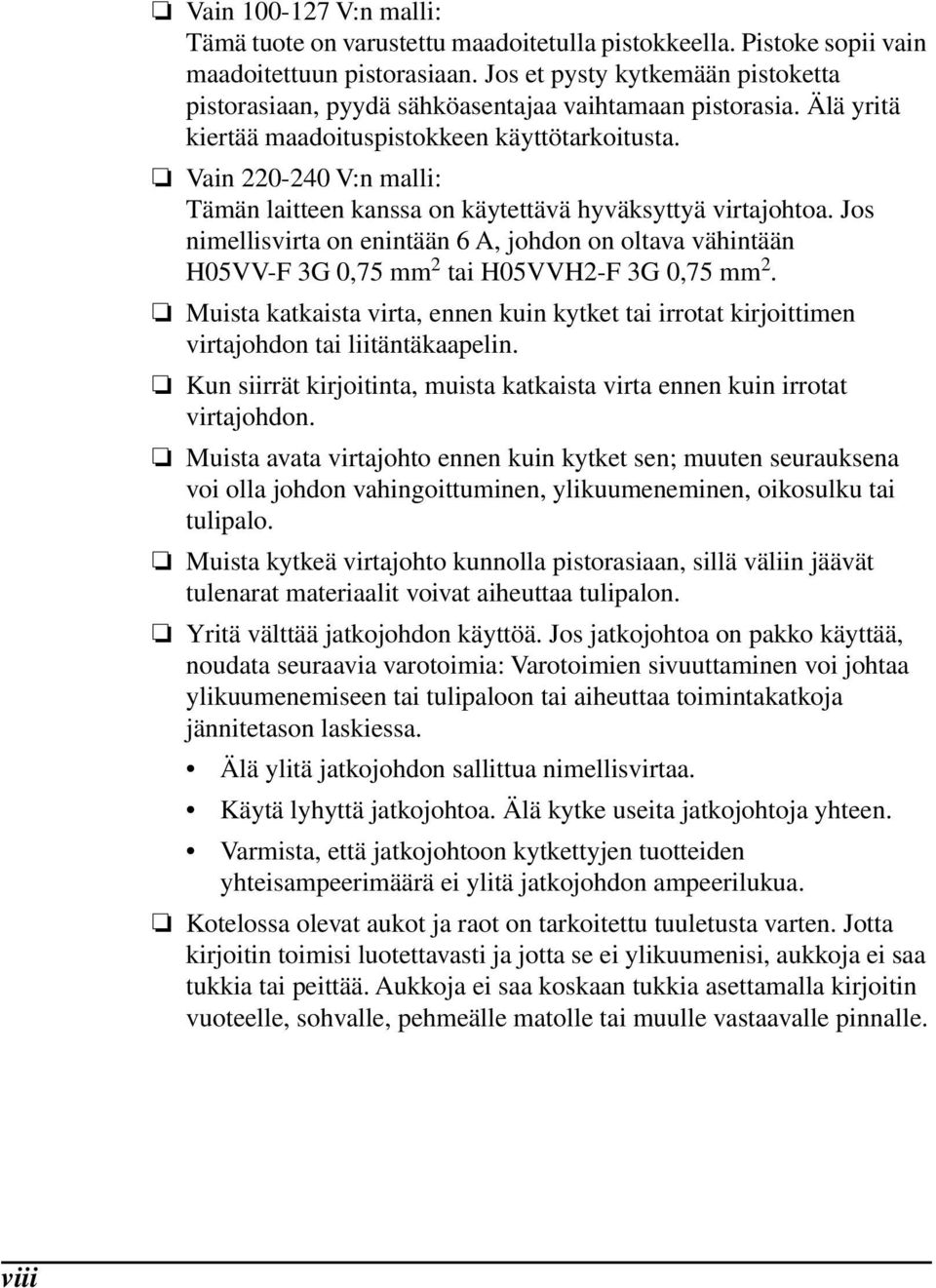

8 Vain V:n malli: Tämä tuote on varustettu maadoitetulla pistokkeella. Pistoke sopii vain maadoitettuun pistorasiaan. Jos et pysty kytkemään pistoketta pistorasiaan, pyydä sähköasentajaa vaihtamaan pistorasia. Älä yritä kiertää maadoituspistokkeen käyttötarkoitusta. Vain V:n malli: Tämän laitteen kanssa on käytettävä hyväksyttyä virtajohtoa. Jos nimellisvirta on enintään 6 A, johdon on oltava vähintään H05VV-F 3G 0,75 mm 2 tai H05VVH2-F 3G 0,75 mm 2. Muista katkaista virta, ennen kuin kytket tai irrotat kirjoittimen virtajohdon tai liitäntäkaapelin. Kun siirrät kirjoitinta, muista katkaista virta ennen kuin irrotat virtajohdon. Muista avata virtajohto ennen kuin kytket sen; muuten seurauksena voi olla johdon vahingoittuminen, ylikuumeneminen, oikosulku tai tulipalo. Muista kytkeä virtajohto kunnolla pistorasiaan, sillä väliin jäävät tulenarat materiaalit voivat aiheuttaa tulipalon. Yritä välttää jatkojohdon käyttöä. Jos jatkojohtoa on pakko käyttää, noudata seuraavia varotoimia: Varotoimien sivuuttaminen voi johtaa ylikuumenemiseen tai tulipaloon tai aiheuttaa toimintakatkoja jännitetason laskiessa. Älä ylitä jatkojohdon sallittua nimellisvirtaa. Käytä lyhyttä jatkojohtoa. Älä kytke useita jatkojohtoja yhteen. Varmista, että jatkojohtoon kytkettyjen tuotteiden yhteisampeerimäärä ei ylitä jatkojohdon ampeerilukua. Kotelossa olevat aukot ja raot on tarkoitettu tuuletusta varten. Jotta kirjoitin toimisi luotettavasti ja jotta se ei ylikuumenisi, aukkoja ei saa tukkia tai peittää. Aukkoja ei saa koskaan tukkia asettamalla kirjoitin vuoteelle, sohvalle, pehmeälle matolle tai muulle vastaavalle pinnalle. viii

9 Kirjoitinta ei saa koskaan asettaa lämpöpatterin päälle tai avotulen lähelle. Kirjoitinta ei saa asettaa erityiseen asennuskoteloon, ellei kunnollisesta tuuletuksesta ole huolehdittu. Tuuletusaukot Ennen kuin kytket kirjoittimen virtalähteeseen, tarkista kirjoittimen takana olevasta jännitetarrasta, että kirjoittimen jännite on virtalähteen mukainen. Jännitetarra on kirjoittimen takana. Jos jännitetarra puuttuu, ota yhteys lähimpään valtuutettuun jälleenmyyjään tai ostopaikkaan. Virtajohto on asetettava siten, että sen päällä ei kävellä tai että se ei jää muiden esineiden puristukseen. Huolehdi erityisesti siitä, että pistoke, pistorasia ja kirjoittimen liitäntäkohta ovat kunnossa. Pidä virtajohto ja kaapelit lasten ulottumattomissa. Älä käsittele pistokkeita märillä käsillä. Kun kirjoitinta ei käytetä pitkään aikaan, katkaise siitä virta ja irrota virtajohto turvallisuuden vuoksi. Irrota kirjoitin seinäpistorasiasta puhdistuksen ajaksi. Älä ruiskuta nestemäisiä puhdistusaineita tai -suihkeita koteloon tai sen aukkoihin, koska neste voi tunkeutua kirjoittimen sisälle ja vahingoittaa sisällä olevia osia. Käytä kosteaa liinaa puhdistukseen. Älä koskaan työnnä minkäänlaisia esineitä kirjoittimeen kotelossa olevien aukkojen kautta, koska esineet voivat koskettaa vaarallisia jännitteellisiä kohtia tai saada aikaan oikosulun. Seurauksena voi olla tulipalo tai sähköisku. Älä koskaan läikytä minkäänlaista nestettä kirjoittimeen. ix

10 Irrota kirjoittimen virtajohto ja pyydä apua ammattitaitoiselta huoltohenkilöltä seuraavissa tilanteissa: Kun virtajohto tai -pistoke vahingoittuu tai kuluu. Jos kirjoittimeen läikkyy nestettä. Jos kirjoitin altistuu vedelle. Jos kirjoitin ei toimi normaalisti, kun käyttöohjeita seurataan. Säädä vain niitä ohjaimia, joita on käsitelty käyttöohjeissa; muiden ohjaimien virheellinen säätö voi vahingoittaa kirjoitinta ja tuotteen saaminen takaisin käyttökuntoon voi kestää asiantuntevalta teknikolta pitkään. Jos kirjoitin putoaa tai kotelo vahingoittuu. Jos kirjoittimessa ilmenee selvä muutos suorituskyvyssä, mikä osoittaa huollon tarvetta. Jos kirjoittimesta tulee savua, hajua tai melua. Virtaliitännän luokse on aina oltava esteetön pääsy. Kun irrotat kirjoittimen virtajohdon, tee se aina vetämällä pistokkeesta ei johdosta. Sähkölaitteiden väärinkäyttö on vaarallista. Älä anna lasten käsitellä virtajohtoja tai kaapeleita. Älä yritä huoltaa kirjoitinta itse muilla tavoin kuin mitä tässä julkaisussa on mainittu. Sellaisten kansien avaus tai poisto, joita saa käsitellä vain asiantuntevat huoltohenkilöt, voi altistaa henkilön vaarallisille jännitteille ja muille uhkatekijöille. Anna asiantuntevan huoltohenkilön tehdä kaikki tällaisissa osissa tarvittavat huoltotoimet. Älä yritä tehdä muutoksia kirjoittimeen. Älä poista kirjoittimessa olevia varoitus- tai ohjetarroja. x

11 Käyttöympäristö Kirjoittimen paikan valinnassa on otettava seuraavat asiat huomioon: Varmista, että paikka on tasainen ja tukeva. Kun virta on kytketty (kirjoitin kytketty sähköpistorasiaan): Lämpötila: 10 C - 32,5 C Suhteellinen kosteus: % (ei tiivistymistä) Varmista, että ympäristö on hyvin ilmastoitu. Kirjoitin ei saa olla suorassa vedossa. Vältä kirjoittimen asettamista seuraaviin paikkoihin: Suoraan auringonvaloon tai lähelle lämmittimiä, ilmastointilaitteita tai avotulta. Tulostusyksikköön tuleva voimakas valo vahingoittaa sisällä olevan kasetin rummun pintaa ja näin huonontaa tulostuslaatua. Lähelle magneetteja tai laitteita, jotka tuottavat magneettikentän. Lähelle alueita, jotka ovat alttiita tärinälle. Pölyisiin paikkoihin tai paikkoihin, joissa ilmassa on suuria määriä suolaa tai syövyttäviä kaasuja. Lähelle vesiputkia ja jäähdytyslaitteita. Jos kosteus on alle 30 %, käytä ilmankostuttajaa tai antistaattista mattoa staattisen sähkön purkausten välttämiseksi. Jos huoneen lämpötila laskee äkillisesti tai jos kirjoitin siirretään viileästä ja kuivasta paikasta lämpimään ja kosteaan paikkaan, kirjoittimen sisään saattaa tiivistyä kosteutta, mikä aiheuttaa ongelmia paperin syötössä, huonontaa tulostuslaatua tai toisinaan aiheuttaa tulostusvirheitä. Jotta tältä vältyttäisiin, anna kirjoittimen sopeutua uuteen lämpötilaan vähintään tunnin ennen käyttöä. xi

12 Noudata seuraavia vaatimuksia, kun virta on katkaistu (kirjoitin ei ole kytketty pistorasiaan): Lämpötila: 0 C - 35 C. Suhteellinen kosteus: % (ei tiivistymistä) Kirjoittimen siirtäminen VAARA: Älä kanna kirjoitinta etupaneelista tai paperin ulostuloaukosta tai pitämällä siitä kiinni edestä ja takaa. Tämä voi vahingoittaa kirjoitinta tai itseäsi, jos kirjoitin putoaa. Muista poistaa EP-22-kasetti ennen kirjoittimen kuljetusta; aseta kasetti alkuperäiseen suojukseen tai kääri se paksuun kankaaseen sen suojelemiseksi voimakkaalta valolta. xii

13 Sisältö Luku 1 Johdanto... 1 Kirjoittimen ominaisuudet... 2 Kirjoittimen osat... 4 Etuosa... 4 Takaosa... 4 Sisusta... 5 Luku 2 Paperinkäsittely... 7 Paperivaatimukset... 8 Tavallinen paperi... 9 Piirtoheitinkalvot... 9 Tarrat Kirjekuoret Postikortit Paperin säilytys Paperirata Paperin tulostustavan valinta Tulostus tekstipuoli alaspäin Tulostus tekstipuoli ylöspäin Paperin asetus monikäyttölokeroon Kirjekuorien asetus monikäyttölokeroon Paperin asetus käsin Luku 3 Canon Advanced Printing Technology CAPT-ohjelmiston asennus Windows 95/ Windows NT 4.0/ Verkossa olevan LBP-800-kirjoittimen käyttöönotto Kirjoittimen yhteiskäyttö LBP-800-verkkokirjoittimen käyttöönotto Canon CAPT -työkalut Tulostus CAPT-ohjelmiston avulla Kirjoittimen ominaisuudet 95/98:ssa Kirjoittimen ominaisuudet ja asiakirjan oletusarvot Tulostustyön tilan tarkistus Tilaikkunan avaus LBP-800-tilaikkunan käyttö Verkkokirjoittimen tila xiii

14 Tilaikkunan kuvake Tilaikkunan sulkeminen Ilmoitukset Luku 4 Vianmääritys Tietojen hakeminen Paperitukokset Paperitukoksien paikannus Paperitukoksien poisto Tulostuslaatuongelmat Tulosteessa on valkoisia pystyjuovia Tulosteessa on mustia pisteitä Tuloste on liian vaalea Tuloste on liian tumma Kirjoitinongelmat CAPT-ongelmat CAPT-ilmoitukset Vianmääritysohjelman käyttö CAPT-ohjelmiston asennuksen purku Luku 5 Kunnossapito Kirjoittimen käsittely ja puhdistus Kirjoittimen käsittely Kirjoittimen puhdistus EP-22-kasetti Säilytysohjeet Käsittelyohjeet EP-22-kasetin vaihto Puhdistus Liite A Kirjoittimen tekniset tiedot Liite B Verkkosovitin Suorat yhteydet työasemista Yhteys tulostuspalvelimen kautta Yhteyskäytännöt NetPilotin käyttö verkkosovittimen määrityksessä Tekniset tiedot Liite C Windows 2000-ohjelmiston asennus Sanasto Hakemisto xiv

15 Luku 1 Johdanto Johdanto Tervetuloa Canon LBP-800 -laserkirjoittimen käyttäjäksi. Tässä luvussa kuvataan kirjoittimen käyttö ja ominaisuudet. Tässä uudessa laserkirjoittimessa on monia edistyksellisiä ominaisuuksia, kuten CAPT (Canon Advanced Printing Technology). Sen ansiosta saat heti tietoon tulostukseen liittyviä asioita. LBP-800 tulostuslaatu on erinomainen, paperinkäsittely joustavaa, se on energiaa vähän kuluttava ja toiminnaltaan luotettava. Luku 1 Johdanto 1

16 Kirjoittimen ominaisuudet LBP-800 on monipuolinen tulostusjärjestelmä seuraavien ominaisuuksiensa ansiosta: Nopea käynnistys Kirjoitin on tulostusvalmis alle 8 sekunnissa käynnistyksestä, ja se tulostaa ensimmäisen sivun alle 18 sekunnissa. Tämä tarkoittaa sitä, että voit tulostaa asiakirjoja nopeasti ja tehokkaasti. Vaikuttava tulostusteho CAPT (Canon Advanced Printing Technology) -ohjelmiston ansiosta kirjoitin tulostaa 8 sivua minuutissa 600 dpi:n lasertarkkuudella. Alhainen virrankulutus Kirjoittimen mukana tulee tehokas virranhallintajärjestelmä. Virrankulutus on hyvin alhainen, erityisesti valmiustilassa. Tyylikäs ja pienikokoinen Kirjoitin on pienikokoinen, kevyt ja helppokäyttöinen ja sen muotoilu on tyylikäs. Pieni koko jättää enemmän työskentelytilaa. CAPT-tulostusohjelmisto CAPT-ohjelmisto on helppo asentaa, ja sen avulla voit määrittää omia paperikokoja ja lomakepohjia (esimerkiksi logon tulostus jokaiselle sivulle), sijoittaa jopa yhdeksän sivua yhdelle paperiarkille ja siirtyä asetuskokoelmasta toiseen vaihtamalla käyttäjän määrittämää profiilia. Tilaikkunassa on kirjoitettuja ja puhuttuja palautteita tulostustöistä jopa verkon yli. 2 Johdanto Luku 1

17 Hiljainen toiminta Hiljainen toiminta tekee kirjoittimesta ihanteellisen tulostuslaitteen myös avokonttoreihin. Joustava paperinkäsittely Sekä monikäyttölokeroon että käsinsyöttöaukkoon voi asettaa erikokoista paperia - A4 tai B5 - sekä piirtoheitinkalvoja, tarroja, kirjekuoria, postikortteja ja muita erikoispaperilaatuja. Monikäyttölokeroon mahtuu 125 arkkia paperia, jonka paino on 75 g/m 2 ja enimmäiskorkeus pinona 12,5 mm. Käsinsyötössä arkit syötetään yksi kerrallaan. Ulostulo tapahtuu tekstipuoli alaspäin tai ylöspäin. Johdanto Suora verkkoliitäntä Lisävarusteena saatavan verkkosovittimen avulla voit kytkeytyä suoraan LBP-800-kirjoittimeen verkossa tarvitsematta kulkea välissä olevan palvelimen kautta. Luku 1 Johdanto 3

18 Kirjoittimen osat Etuosa Syötettävän paperin tuki Alaspäin tulostuvan paperin tuki Tulostuslokero (tekstipuoli alaspäin) Etukansi Monikäyttölokero Paperinohjaimet Käsinsyöttölokero Tulostuslokero (tekstipuoli ylöspäin) Paperin tulostustavan valitsin Takaosa Virtakytkin Rinnakkaisportin liitäntä Virtaliitäntä 4 Johdanto Luku 1

19 Sisusta Johdanto Siirtorulla Aloitusopas sisältää lisätietoja kirjoittimen asennuksesta. Luku 1 Johdanto 5

20 6 Johdanto Luku 1

21 Luku 2 Paperinkäsittely Tässä luvussa kuvataan, miten kirjoittimessa käytettävät paperilajit valitaan ja miten ne asetetaan kirjoittimeen. Luvussa on seuraavat tiedot: Paperivaatimukset Paperin säilytys Paperirata Paperin tulostustavan valinta Paperin asetus monikäyttölokeroon Paperin asetus käsin Paperinkäsittely Luku 2 Paperinkäsittely 7

22 Paperivaatimukset Varmista, että käytettävä paperi on seuraavien vaatimusten mukainen. Asetus Laji Koko Paino (g/m 2 ) Kapasiteetti Tulostustapa Monikäyttölokero Tavallinen paperi A4, B Enimmäiskorkeus: 12,5 mm (noin 125 arkkia, 75 g/m 2 ) Ylöspäin Alaspäin ( g/m 2 ) Piirtoheitinkalvot A4 -- Enimmäiskorkeus: 12,5 mm Ylöspäin Tarrat A4 -- Enimmäiskorkeus: 12,5 mm Ylöspäin Kirjekuoret 98 x 162 mm x 250 mm (COM 10, DL, B5, C5) -- Enimmäiskorkeus: 12,5 mm Ylöspäin Postikortit 100 x 147 mm -- Enimmäiskorkeus: 12,5 mm Ylöspäin Muu Hakemistokortti: 3 x 5 tuumaa* -- Enimmäiskorkeus: 12,5 mm Ylöspäin Käsin Tavallinen paperi 76,2 x 127 mm x 356 mm Mukaan lukien seuraavat vakiopaperikoot: A4: 210 x 297 mm B5: 182 x 257 mm A5 (pystysuunta): 210 x 148 mm arkki Ylöspäin Alaspäin ( g/m 2 ) Piirtoheitinkalvot A arkki Ylöspäin Käsin Tarrat A arkki Ylöspäin 8 Paperinkäsittely Luku 2

23 Asetus Laji Koko Kirjekuoret 98 x x 250 mm (COM 10, DL, B5, C5) Paino (g/m 2 ) Kapasiteetti Tulostustapa -- 1 arkki Ylöspäin Postikortit 100 x 147 mm -- 1 arkki Ylöspäin Muu Hakemistokortit: 3 x 5 tuumaa* -- 1 arkki Ylöspäin *Käytä ainoastaan hakemistokortteja, joiden paksuus on 0,18 mm - 0,28 mm. Paperinkäsittely Tavallinen paperi Piirtoheitinkalvot Noudata seuraavia ohjeita, kun valitset paperia: Paperia, joka on liian paksua tai ohutta tai jossa on lävistyksiä tai joka on poikkeavan muotoista, ei pitäisi käyttää. Älä koskaan käytä paperia, joka on kosteaa, jossa on kohokuviointia tai joka on repeytynyt, rypistynyt tai muuten vahingoittunut. Erittäin tasainen paperi tai erikoispinnoitettu paperi ei sovi hyvin tulostukseen. Lasertulostuksessa käytetään korkeaa lämpötilaa väriaineen kiinnittämiseksi paperiin. Käytä paperia, joka ei sula tai höyrysty, jonka väri ei muutu tai josta ei lähde vaarallisia kaasuja noin 190 C:n lämpötilassa. Älä käytä lämpö- tai hiilipaperia tai paperia, jossa on liimaa, niittejä tai nauhoja. Värillinen paperi ei saa olla sellaista, joka vahingoittuu kirjoittimen kiinnitysyksikön kuumuudessa (noin 190 C). Hyväksyttävä koko on A4. Piirtoheitinkalvojen on kestettävä kiinnitysyksikön tuottama lämpö (noin 190 C) ilman vaurioita. Luku 2 Paperinkäsittely 9

24 Tarrat Tarrat ovat paperia, jossa on paineelle herkkä liimapinta. Hyväksyttävä koko on A4. Ota seuraavat seikat huomioon, kun valitset tarra-arkkia: Tulostuspuolen on oltava tavallista mattaviimeisteltyä, kopiopaperin kaltaista paperia. Taustapaperin on kestettävä kiinnitysyksikön tuottama lämpö (noin 190 C). Taustapaperi ei saa olla helposti irtoavaa pinnoitettua paperia. Älä käytä tarroja, joissa liimapinta on näkyvillä, sillä ne voivat tarttua EP-22-kasettiin tai kiinnitysrullaan, jolloin tarrat irtoavat ja koneistoon tulee vaikeita paperitukoksia. Kirjekuoret Noudata seuraavia ohjeita, kun tulostat kirjekuorille: Kirjekuorissa ei saa olla kiinnikkeitä, niittejä tai ikkunoita, eikä niitä saa olla tehty keinomateriaaleista. Älä käytä kirjekuoria, joiden väri muuttuu tai jotka sulavat noin 190 C:n lämpötilassa, joista lähtee vaarallisia kaasuja lämmitettäessä tai joissa käytetään paineherkkiä liimapintoja. Älä käytä kirjekuoria, jotka ovat vahingoittuneet, käyristyneet tai rypistyneet tai jotka ovat poikkeavan muotoisia. 10 Paperinkäsittely Luku 2

25 Älä käytä liian isoja kirjekuoria tai kirjekuoria, joissa on taitoksia. Heikosti valmistettuja kirjekuoria ei suositella. Paperinkäsittely Postikortit Noudata seuraavia ohjeita, kun tulostat postikorteille: Postikortit eivät saa olla paksuudeltaan yli 0,28 mm. Postikorteissa ei saa olla liimaa, kiinnikkeitä tai niittejä. Älä käytä portikortteja, jotka ovat vahingoittuneet tai käyristyneet, joissa on erityispinnoite tai jotka ovat poikkeavan muotoisia. Luku 2 Paperinkäsittely 11

26 Paperin säilytys Virheellinen paperin säilytys voi vahingoittaa tulostuslaatua ja paperin käyttöominaisuuksia. Noudata siis paperin säilytyksessä seuraavia ohjeita: Säilytä käyttämätöntä paperia pakkauksessaan, jotta kosteus ei pääsisi vahingoittamaan sitä. Älä säilytä paperia lattialla, koska lattia on yleensä kostea. Jos paperia on säilytettävä hyvin kosteassa paikassa, käytä erityisesti sitä varten suunniteltua säilytyslaatikkoa. Säilytä paperi tasaisella pinnalla, jotta paperi ei käyristyisi. Älä pinoa paperia liian korkeisiin pinoihin, jotta paperi ei käyristyisi. Älä aseta paperia suoraan auringonvaloon tai kosteaan ympäristöön. Jos paperi siirretään paikkaan, joka on lämpötilaltaan hyvin erilainen, jätä se sinne noin päiväksi ennen käyttöä, sillä muuten siinä voi tapahtua käyristymistä tai rypistymistä. 12 Paperinkäsittely Luku 2

27 Paperirata Paperin käsittelyä ja tukosten selvitystä auttaa, jos tietää, miten paperi kulkee kirjoittimen sisällä. Paperiarkki tulee kirjoittimeen monikäyttölokerosta tai käsinsyöttölokerosta. Se kulkee kuvansiirtoalueelle, jossa on staattisesti varattu tulostusrumpu. Lasersäde muuttaa rummun staattista varausta, ja väriaine kiinnittyy näihin rummun osiin. Kun paperi kulkee rummun yli, väriaine siirtyy paperille. Väriaine kiinnittyy sitten paperiin kiinnitysyksikössä. Valitun tulostustavan mukaan paperi tulee ulos joko siitä tulostuslokerosta, johon paperi tulee tekstipuoli ylöspäin, tai siitä, johon paperi tulee tekstipuoli alaspäin. Paperinkäsittely Luku 2 Paperinkäsittely 13

28 Paperin tulostustavan valinta Paperin tulostustavan valitsimella voit valita, tulostuuko asiakirja tekstipuoli ylöspäin vai alaspäin. Kun valitsin on ala-asennossa, asiakirja tulostuu tekstipuoli ylöspäin. Kun valitsin on ylä-asennossa, asiakirja tulostuu tekstipuoli alaspäin. Alaspäin Ylöspäin Tulostus tekstipuoli alaspäin Käytä tätä tulostustapaa vain tavalliselle paperille. Tulosteet tulostuvat järjestyksessä tulostuslokeroon, joka on tarkoitettu alaspäin tulostuville arkeille (lokeroon mahtuu 100 arkkia paperia, joka painaa 75 g/m 2 ). Tämä tulostustapa valitaan asettamalla paperin tulostustavan valitsin yläasentoon. Älä aseta paperia takaisin tulostuslokeroon sen jäkeen, kun se on siitä poistettu. Tämä voi vahingoittaa aukon sisällä olevia läppiä. Älä koskaan aseta paperia tai muita esineitä tulostuslokeroon, johon paperi tulee tekstipuoli alaspäin. 14 Paperinkäsittely Luku 2

29 Tulostus tekstipuoli ylöspäin Käytä tätä tulostustapaa kirjekuorille ja piirtoheitinkalvoille sekä erityispaperilaaduille ja poikkeavan kokoiselle tavalliselle paperille. Tulosteet tulevat ulos kirjoittimesta tekstipuoli ylöspäin. Tämä estää paperia käyristymästä. Tämä tulostustapa valitaan asettamalla paperin tulostustavan valitsin alaasentoon. Paperinkäsittely Älä vedä tulosteesta, kun se on tulossa ulos kirjoittimesta. Älä muuta paperin tulostustavan valitsimen asentoa, ennen kuin tuloste on kokonaan tullut kirjoittimesta. Paperin tulostustavan valitsimen asennon muuttaminen tulostuksen aikana voi aiheuttaa paperitukoksen. Varmista, että kirjoittimen edessä on riittävästi tilaa, että paperi pääsee tulostumaan. Luku 2 Paperinkäsittely 15

30 Paperin asetus monikäyttölokeroon Monikäyttölokeroon mahtuu noin 125 arkkia paperia, joka painaa 75 g/m 2. Paperikoko voi olla A4 tai B5. Lokeroon voi myös asettaa piirtoheitinkalvoja, kirjekuoria, postikortteja tai erikoispaperia, jonka paksuus on enintään 12,5 mm. Paperin tulostustapa on valittava, ennen kuin paperi asetetaan monikäyttölokeroon. Kirjekuorien, piirtoheitinkalvojen, tarrojen ja muiden erikoispaperilaatujen osalta on käytettävä tulostustapaa, jossa tulostus tapahtuu tekstipuoli ylöspäin. Tavallisen paperin osalta voidaan käyttää kumpaakin tulostustapaa. Tulostusta tekstipuoli alaspäin voi käyttää tavalliselle paperille, jonka paino on g/m 2. "Paperin tulostustavan valinta" sivulla 14 sisältää lisätietoja. Toimi alla kuvatulla tavalla, kun asetat kirjoittimeen paperipinon. Varmista, että syötettävän paperin tuki on asetettu kirjoittimeen. 16 Paperinkäsittely Luku 2

31 1. Valmistele paperipino ja tasoita sen reunat taputtamalla sitä tasaisella pinnalla. Paperinkäsittely Älä tuuleta paperia, sillä se voi aiheuttaa tulostusongelmia. Käytettäessä piirtoheitinkalvoja tuuleta pinoa hieman, ennen kuin asetat ne monikäyttölokeroon, jotta syöttöhäiriöitä ei esiintyisi. 2. Kohdista paperipino siten, että tulostuspuoli on kirjoittimen etuosaa kohti. Paperipinon yläreunan on oltava monikäyttölokeron alaosaa kohti. Työnnä pino lokeroon pohjaan asti. Tämä on tulostuspuoli. Älä työnnä paperia kirjoittimeen väkisin. Älä aseta lokeroon yli 125:tä arkkia tavallista paperia, joka painaa 75 g/m 2, tai mitään muuta paperia, jonka korkeus on yli 12,5 mm. Luku 2 Paperinkäsittely 17

32 3. Säädä paperinohjaimet paperipinon leveyden mukaan. Aseta paperinohjaimet paperilokeron sisällä olevien kuvakkeiden avulla A4-koolle. Säädä paperinohjaimet siten, että paperinohjaimen ja paperipinon reunan väliin ei jää tyhjää tilaa. Kun lisäät paperia monikäyttölokeroon, muista poistaa ensin lokerossa oleva paperi. Laita vanhat arkit samaan pinoon uusien arkkien kanssa ennen pinon asetusta takaisin lokeroon. Monikäyttölokero on nyt valmis käytettäväksi. "Paperin tulostustavan valinta" sivulla 14 sisältää tietoja paperin tulostustavan valinnasta. 18 Paperinkäsittely Luku 2

33 Kirjekuorien asetus monikäyttölokeroon Ennen kirjekuorien asetusta lokeroon Tee seuraavat toimet, ennen kuin asetat kirjekuoria lokeroon: 1. Aseta kirjekuoret tasaiselle alustalle ja paina kulmia alaspäin kuvassa esitetyn suuntaisesti kirjekuorien tasoittamiseksi. Paperinkäsittely 2. Taivuttele kirjekuorinippua kulmat mukaan lukien, jotta jäykkyys häviää siitä. Suorista mahdollisesti taittuneet kirjekuorien kulmat. Tarkista kaikki neljä kulmaa. Luku 2 Paperinkäsittely 19

34 3. Kohdista kirjekuorinippu taputtelemalla sitä tasaisella pinnalla. Kirjekuorien asetus lokeroon 1. Kohdista kirjekuoripino siten, että tulostuspuoli on kirjoittimen etuosaa kohti. Työnnä pino lokeroon pohjaan asti. 20 Paperinkäsittely Luku 2

35 2. Säädä paperinohjaimet kirjekuoripinon leveyden mukaan. Paperinkäsittely Useimmissa sovelluksissa voi valita kirjekuorien syöttösuunnan. Muista tarkistaa kirjoittimen asetukset ennen tulostusta. Käytettäessä C5-kokoisia kirjekuoria poista mahdollinen jäykkyys taivuttelemalla kirjekuorien kumpaakin reunaa hieman. Luku 2 Paperinkäsittely 21

36 Aseta kirjekuoret yksi kerrallaan monikäyttölokeroon kuvan osoittaman suunnan mukaisesti Jos läppä on kirjekuoren pitkällä reunalla, aseta kirjekuori siten, että läppä on takana ja osoittaa oikealle. Jos läppä on kirjekuoren lyhyellä reunalla, aseta kirjekuori siten, että läppä on takana ja osoittaa alas. Seuraavat kuvat osoittavat, missä asennossa kirjekuorien läpät saavat olla ja missä asennossa ne eivät saa olla pinossa. Oikea asento Kunkin kirjekuoren läpän on oltava erikseen siten, että kirjekuorien läpät eivät osu päällekkäin. 22 Paperinkäsittely Luku 2

37 Väärä asento Jos jonkin kirjekuoren läppä osuu muiden pinossa olevien kirjekuorien läppien päälle (ks. kuva alla), kirjoittimeen tulee paperitukos tai syöttöhäiriö. Läpät päällekkäin Läpät alla olevien kirjekuorien läppien päällä Yläläppä on alla olevien kirjekuorien läppien päällä Paperinkäsittely Luku 2 Paperinkäsittely 23

38 Paperin asetus käsin Käsinsyöttölokeroon voi paperia asettaa arkki kerrallaan. Lokeroon voi asettaa piirtoheitinkalvoja, tarroja, kirjekuoria, postikortteja ja erikoispaperia. Lokeroon voi myös asettaa tavallista paperia, mistä on hyötyä silloin, kun halutaan käyttää paperia, jonka koko eroaa monikäyttölokerossa olevan paperin koosta. Paperin tulostustapa on valittava, ennen kuin paperi asetetaan käsinsyöttölokeroon. Piirtoheitinkalvoja, tarroja, kirjekuoria, postikortteja ja erikoispaperia varten on käytettävä tulostusta tekstipuoli ylöspäin. Tavallisen paperin osalta voidaan käyttää kumpaakin tulostustapaa. Tulostusta tekstipuoli alaspäin voi käyttää tavalliselle paperille, jonka paino on g/m 2. "Paperin tulostustavan valinta" sivulla 14 sisältää lisätietoja. Kohdista paperiarkki siten, että tulostuspuoli osoittaa kirjoittimen etuosaa kohti ja paperin yläosa menee kirjoittimeen ensin. Aseta paperiarkki käsinsyöttölokeron pohjaan saakka (ks. ➀ seuraavissa kuvissa). Säädä paperinohjaimet arkin mukaan (ks. ➁ seuraavissa kuvissa) Tavallinen paperi Kirjekuoret Kirjoitin ottaa paperia käsinsyöttölokerosta ennen monikäyttölokeroa. Sovelluksissa voi usein vaihtaa kirjekuorien syöttösuunnan. Tarkista syöttösuunta ennen tulostusta. Jos postikortti ei syöty tasaisesti kirjoittimeen, työnnä postikortin yläreunaa varovasti alaspäin, kunnes kirjoittimen rulla tarttuu korttiin ja syöttää sen kirjoittimeen. 24 Paperinkäsittely Luku 2

39 Älä työnnä paperia kirjoittimeen väkisin, ettei seurauksena ole tulostushäiriö. Jos kyseessä on jatkuva käsinsyöttö, aseta uusi arkki lokeroon vasta sitten, kun edellinen arkki on tullut täysin ulos kirjoittimesta. Jos uusi arkki asetetaan lokeroon ennen kuin edellinen arkki on tullut ulos, tuloksena voi olla paperitukos. Paperinkäsittely Luku 2 Paperinkäsittely 25

40 26 Paperinkäsittely Luku 2

41 Luku 3 Canon Advanced Printing Technology Tässä luvusssa kuvataan CAPT (Canon Advanced Printing Technology) -ohjelmistoa. Luvussa on seuraavat tiedot: CAPT-ohjelmiston asennus Tulostus CAPT-ohjelmiston avulla Tulostustyön tilan tarkistus Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 27

42 CAPT-ohjelmiston asennus Windows 95/98 Jos LBP-800 on paikalliskirjoitin (liitetty suoraan tietokoneeseen), tee alla kuvatut vaiheet. Jos LBP-800 on jo verkossa ja haluat ottaa sen käyttöön, tee kohdan "Verkossa olevan LBP-800-kirjoittimen käyttöönotto" sivulla 39 vaiheet. Jos haluat asentaa LBP-800-kirjoittimen verkkokirjoittimeksi, tee kohdan "LBP-800-verkkokirjoittimen käyttöönotto" sivulla 42 vaiheet. Aloitusopas sisältää CD-ROM-valikon käyttöohjeet. Ohjattu kirjoittimen asennus CAPT-ohjelmiston voi asentaa paikalliseen Windows 95/98 -tietokoneeseen Windowsin ohjatun kirjoittimen asennusohjelman avulla. 1. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 2. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu kirjoittimen asennus -valintaikkuna. Valitse Seuraava >. 28 Canon Advanced Printing Technology Luku 3

43 3. Valitse Paikallinen kirjoitin ja sitten Seuraava >. 4. Asennusohjelma tuo esiin luettelon käytettävissä olevista kirjoittimista. Valitse Levy. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 29

44 5. Esiin tulee Asenna levykkeeltä -valintaikkuna. Valitse hakemisto Selaa -painikkeella tai kirjoita kirjoitinohjelmiston sisältävän polun nimi ja napsauta OK. Jos esimerkiksi käytät CD-ROM-levyä asennuksessa ja CD-ROMaseman tunnus on D:, polun nimi on D:\FINNISH\WIN9X. 6. Valitse kirjoitin ja napsauta Seuraava >. 30 Canon Advanced Printing Technology Luku 3

45 7. Valitse kirjoittimen portti ja napsauta Seuraava >. 8. Hyväksy oletuskirjoitin napsauttamalla Seuraava > tai kirjoita haluamasi nimi ja napsauta Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 31

46 9. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Valmis. Windows kopioi tiedostot ja vie asennuksen päätökseen. Jos olet valinnut testisivun tulostuksen, testisivu tulostuu asennuksen päätyttyä. 32 Canon Advanced Printing Technology Luku 3

47 Plug and Play Jos käytössä on Windows 95 OSR2.1 tai uudempi, Plug and Play -toiminnon käyttö voi johtaa virhetilanteeseen. Jos asennus päättyy virheeseen, asenna ohjelmisto uudelleen CD-ROM-levyltä. Windows 95 -version voi tarkistaa avaamalla Ohjauspaneelista Järjestelmä-ikkunan ja katsomalla version numeron Yleiset-välilehdeltä B tai C tarkoittaa, että käytössä on OSR2.1 tai uudempi. Seuraavat toimet koskevat vain Windows 95 -asennusta. Kun käynnistät Windowsin ensimmäistä kertaa LBP-800-kirjoittimen kytkemisen jälkeen, esiin tulee Uusi laite löydetty -valintaikkuna. Canon Advanced Printing Technology 1. Valitse Uusi laite löydetty -valintaikkunassa Valmistajan tarjoama. Esiin tulee Asenna levykkeeltä -valintaikkuna. Luku 3 Canon Advanced Printing Technology 33

48 2. Valitse oikeankielinen ohjain Selaa -painikkeella. Jos esimerkiksi CD-ROM-aseman tunnus on D: ja haluat asentaa englanninkielisen Windows 95 -ohjaimen, selaa esiin D:\FINNISH\WIN9X ja napsauta OK. 3. Valitse kirjoitin Mallit-luettelosta ja napsauta OK. 4. Noudata näyttöön tulevia ohjeita. Windows NT 4.0/2000 Ohjattu kirjoittimen asennus CAPT-ohjelmiston voi asentaa paikalliseen Windows NT 4.0 -tietokoneeseen Windows NT:n Ohjattu kirjoittimen asennus -ohjelman avulla. Jos käytät Windows 2000:ta, napsauta here. 1. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 34 Canon Advanced Printing Technology Luku 3

49 2. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu kirjoittimen asennus -valintaikkuna. 3. Valitse Oma tietokone ja sitten Seuraava >. 4. Valitse käytettävä portti tai portit ja napsauta Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 35

50 5. Napsauta Levy valmistajien/mallien valintaikkunassa. 6. Esiin tulee Asenna levyltä -valintaikkuna. Valitse hakemisto Selaa -painikkeella tai kirjoita CAPT-ohjelmiston sisältävän polun nimi ja napsauta OK. Jos esimerkiksi käytät CD-ROM-levyä asennuksessa ja CD-ROMaseman tunnus on D:, polun nimi on D:\FINNISH\WINNT Canon Advanced Printing Technology Luku 3

51 7. Valitse kirjoitinmalli näytössä olevasta luettelosta ja napsauta Seuraava >. 8. Hyväksy oletuskirjoitin napsauttamalla Seuraava > tai kirjoita haluamasi nimi ja napsauta Seuraava >. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 37

52 9. Määritä, onko kirjoitin jaettu muiden tietokoneiden kanssa vai ei. Jos se on jaettu, valitse kaikki käyttöjärjestelmät, jotka käyttävät tätä kirjoitinta. Valitse Seuraava >. 10. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Valmis. Windows luo Canon CAPT -työkalut -kuvakkeen työpöydälle ja Kirjoittimet-kansioon tulee Canon LBP-800 -kuvake. 38 Canon Advanced Printing Technology Luku 3

53 11. Kun asennus on päättynyt, esiin tulee seuraava valintaikkuna. Sulje valintaikkuna napsauttamalla OK. 12. Jos olet valinnut testisivun tulostuksen, testisivu tulostuu asennuksen päätyttyä ja esiin tulee seuraava valintaikkuna. Jos sivu tulostui oikein, napsauta Kyllä. Canon Advanced Printing Technology Verkossa olevan LBP-800-kirjoittimen käyttöönotto Jos LBP-800 on jo verkossa, voit asentaa sen kahdella tavalla. Helpoin tapa on käyttää automaattista verkkolatausta. Jos verkkolataus ei ole käytettävissä, käytä Ohjattu kirjoittimen asennus -ohjelmaa. Verkkolataus Windows 95/98- ja Windows NT 4.0/2000 -työasemat voivat ladata ohjaimet LBP-800-kirjoittimeen automaattisesti. 1. Avaa Resurssienhallinta ja selaa verkkoa, kunnes löydät LBP-800-kirjoittimen kuvakkeen. 2. Napsauta kirjoittimen kuvaketta kahdesti tai vedä se Kirjoittimetkansioon. 3. Noudata näyttöön tulevia ohjeita. Service Pack 4 on oltava asennettuna Windows NT -palvelimissa, jotta Windows 95/98 -työasemat voivat käyttää verkkolatausta. Luku 3 Canon Advanced Printing Technology 39

54 Windows 95/98:n ohjattu kirjoittimen asennus Verkkokirjoittimen CAPT-ohjelmiston voi asentaa Windows 95/98:n Ohjattu kirjoittimen asennus -ohjelman avulla. 1. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 2. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu kirjoittimen asennus -valintaikkuna. 3. Valitse Verkkokirjoitin ja sitten Seuraava >. 4. Kirjoita verkkopolku tai tulostusjono tai napsauta Selaa ja valitse kirjoitin Selaa kirjoittimia -valintaikkunasta. 5. Asennusohjelma tuo esiin luettelon käytettävissä olevista kirjoittimista. Valitse Levy. 6. Esiin tulee Asenna levykkeeltä -valintaikkuna. Valitse hakemisto Selaa -painikkeella tai kirjoita kirjoitinohjelmiston sisältävän polun nimi ja napsauta OK. 40 Canon Advanced Printing Technology Luku 3

55 7. Jos palvelin on Windows 95/98 -tietokone, voit kirjoittaa kirjoittimen nimen tai hyväksyä oletusnimen; napsauta sitten Seuraava >. Jos yhteys katkeaa, voit asentaa kirjoittimen mutta et voi käyttää sitä, ennen kuin yhteys on muodostettu uudelleen. 8. Suorita asennus loppuun seuraamalla näytön ohjeita. Windows NT 4.0/2000:n ohjattu kirjoittimen asennus Verkkokirjoittimen CAPT-ohjelmiston voi asentaa Windows NT 4.0/ 2000:n Ohjattu kirjoittimen asennus -ohjelman avulla. 1. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 2. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu kirjoittimen asennus -valintaikkuna. 3. Valitse Verkkokirjoitinpalvelin ja sitten Seuraava >. Esiin tulee Yhdistä kirjoittimeen -valintaikkuna. 4. Valitse kirjoitin, johon yhteys muodostetaan, ja napsauta OK. Jos kirjoittimen nimi ei kelpaa, se tarkoittaa sitä, että työasema ei voi muodostaa yhteyttä määritettyyn verkkokirjoittimeen. Jos sopivaa ohjainta ei löydy, se tarkoittaa luultavasti sitä, että palvelin on Windows 95/98 -tietokone. Canon Advanced Printing Technology Windows NT 4.0/2000 -työasemat eivät voi käyttää kirjoittimen ohjattua asennusta (Verkkokirjoitinpalvelin) muodostamaan yhteyttä Windows 95/98 -palvelimeen. 5. Suorita asennus loppuun seuraamalla näytön ohjeita. Luku 3 Canon Advanced Printing Technology 41

56 Kirjoittimen yhteiskäyttö Kirjoittimen yhteiskäyttö mahdollistaa tulostuksen verkon työasemista. LBP-800-kirjoittimen yhteiskäyttö edellyttää sitä, että sekä tulostuspalvelimessa että työasemassa on Windows 95 tai uudempi versio tai Windows NT 4.0 tai uudempi versio. Tulostuspalvelimessa ja työasemassa ei tarvitse olla sama käyttöjärjestelmä, ja Windows 95/98 -työasemasta voi tulostaa Windows NT 4.0/2000 -tulostuspalvelimelle ja päinvastoin. Tulostuksen voi aloittaa käynnistämällä palvelimen, vaikka palvelin ei olisi käynnissä, kun työasema käynnistettiin. Jos palvelin on Windows NT 4.0/2000 -tietokone, voit tulostaa, vaikka kukaan ei olisi kirjautuneena palvelimeen. Muista, että palvelimessa ei ole tilanäyttöä, kun kukaan ei ole kirjautunut siihen. Tilanäyttö näkyy työasemassa. LBP-800-verkkokirjoittimen käyttöönotto Jos aiot jakaa LBP-800-kirjoittimen verkossa, asenna tulostuspalvelin paikallisesti ja tee sitten seuraavat asetukset. Tulostuspalvelimen järjestelmäohjeissa on lisätietoja. Windows 95/98 -palvelimen asetukset Verkkoasetukset 1. Napsauta Ohjauspaneelin Verkko-kuvaketta. 2. Valitse Kokoonpano-välilehti ja napsauta sitten Lisää. 3. Valitse Palvelu ja napsauta sitten Lisää. 4. Valitse Microsoft Valmistajat-luettelosta. 5. Valitse Tiedosto ja Printer Sharing for Microsoft Networks Verkkopalvelut-ruudusta ja napsauta sitten OK. 6. Napsauta Tiedosto ja Print Sharing. Varmista, että kohta "Haluan antaa toisten käyttää kirjoittimiani" on valittu. 7. Valitse Käytönvalvonta-välilehti ja valitse joko "Jakotason käytönvalvonta" tai "Käyttäjätason käytönvalvonta". 8. Napsauta OK ja käynnistä Windows uudelleen. 42 Canon Advanced Printing Technology Luku 3

57 Kirjoittimen asetukset Jakotason käytönvalvonta 1. Avaa Canon LBP-800 ominaisuudet -ikkuna ja valitse "Jaettu nimellä" Jakaminen-välilehdeltä. 2. Määritä Jakonimi, Kommentit ja Salasana. 3. Valitse OK. Käyttäjätason käytönvalvonta 1. Avaa Canon LBP-800 ominaisuudet -ikkuna ja valitse "Jaettu nimellä" Jakaminen-välilehdeltä. 2. Määritä Jakonimi ja Kommentit. 3. Napsauta Lisää ja valitse käyttäjät, joilla on oikeus käyttää kirjoitinta. 4. Napsauta OK, kun käyttäjät on lisätty. 5. Valitse taas OK. Windows NT 4.0/2000 -palvelimen asetukset Palvelimen lisäys (Windows NT 4.0) 1. Napsauta kahdesti Ohjauspaneelin Verkko-kuvaketta. 2. Valitse Palvelut-välilehti; jos palvelin ei ole näkyvissä, napsauta Lisää. 3. Valitse palvelin ja napsauta OK. 4. Käynnistä Windows uudelleen. Palvelimen lisäys (Windows 2000) 1. Valitse Käynnistä-valikosta Asetukset, ja sitten Network and Dialup Connections. Näyttöön tulee Network bad Dial-up Connections -kansio. 2. Napsauta hiiren kakkospainikkeella Local Area Connection - kuvaketta, ja valitse avautuvasta valikosta tämän jälkeen Ominaisuudet. Näyttöön tulee Local Area Connection Ominaisuudet - valintaikkuna. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 43

58 3. Valitse File and Printer Sharing for Microsoft Networks, ja tämän jälkeen OK. Kirjoittimen jakoasetukset 1. Avaa Canon LBP-800 ominaisuudet -ikkuna ja valitse "Jaettu nimellä" Jakaminen-välilehdeltä. 2. Määritä Jakonimi. 3. Valitse OK. Kirjoittimen kuvake muuttuu jaon merkiksi. Jakoasetukset voi määrittää myös asennuksen yhteydessä. Tilanäyttö Jaetun kirjoittimen tila näkyy sekä tulostuspalvelimessa että työasemassa ja työnohjaustehtäviä voi tehdä kummastakin. Muista, että työnohjaustehtävien teko edellyttää asiakirjojen hallintaoikeuksia. Tilanäyttö edellyttää, että tilatietoja siiretään tulostuspalvelimen ja työaseman välillä TCP/IP- ja NetBEUI-yhteyskäytäntöjen avulla. Tilanäyttö ei ole tuettu, jos käytössä on vain IPX/SPX-yhteyskäytäntö. 44 Canon Advanced Printing Technology Luku 3

59 Canon CAPT -työkalut Asennusohjelma luo CAPT-ohjelmiston asennuksen yhteydessä Canon CAPT -työkalut -ryhmän. Canon CAPT -työkalut -ryhmästä voi tehdä seuraavat valinnat: Canon LBP-800 ohje Esiin tulee Canon LBP-800 -ohjetiedosto, jossa käsitellään CAPTohjelmistoa. Canon LBP-800 lueminut-tiedosto Tämä sisältää tekstitiedoston, jossa on viime hetken tietoja Canon LBP-800 -kirjoittimesta. Canon LBP-800 tilaikkuna Esiin tulee LBP-800-tilaikkuna. Canon LBP-800 vianmääritys Tämä käynnistää CAPT-ohjelmiston vianmääritysohjelman. Sen avulla voit ratkaista Windows 95/98:n tai NT 4.0/2000:n tulostusongelmia. Luvussa 4, Vianmääritys on lisätietoja. Canon LBP-800 asennuksen purku Tämä käynnistää CAPT-ohjelmiston asennuksen purun. Jos CAPTohjelmisto ei toimi oikein, pura asennus ja asenna ohjelmisto sitten uudelleen. Luvussa 4, Vianmääritys on lisätietoja. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 45

60 Tulostus CAPT-ohjelmiston avulla CAPT-ohjelmisto mahdollistaa kaksisuuntaisen tiedonsiirron tietokoneen ja kirjoittimen välillä.. Virheetön toiminta edellyttää kaksisuuntaista kaapelia. Aina tulostuksen yhteydessä CAPT-ohjelmisto tuo esiin Canon LBP-800 -tilaikkunan. Tässä ikkunassa näkyy, miten paperi liikkuu kirjoittimen läpi, miten kauan asiakirjan tulostus kestää ja miten paljon asiakirjasta on jo tulostettu. Tilaikkunasta voi keskeyttää, jatkaa tai poistaa aktiivisia tulostustöitä. Tulostusongelmien esiintyessä Canon LBP-800 -tilaikkuna avautuu automaattisesti ja kertoo tietoja ongelmasta. Ennen CAPT-ohjelmiston käyttöä valitse se aktiiviseksi Windowskirjoitinohjaimeksi. Asennuksen aikana asennusohjelma tekee CAPTohjelmistosta oletuskirjoitinohjaimen. Jos et ole muuttanut kirjoittimia asennusohjelman käytön jälkeen, voit aloittaa tulostuksen. 46 Canon Advanced Printing Technology Luku 3

61 Kirjoittimen ominaisuudet 95/98:ssa CAPT-ohjelmistolla tulostus aloitetaan niin kuin tavallisesti Windowssovelluksesta. Tiedosto-valikon Tulosta-kohdasta voi valita Ominaisuudet, jolloin esiin tulee Canon LBP-800 ominaisuudet -valintaikkuna ja sen tulostusasetukset. Ominaisuudet-valintaikkunan voi avata Kirjoittimet-kansiosta. Ominaisuudet-valintaikkunassa näkyvien välilehtien määrä riippuu järjestelmän kokoonpanosta. Tulostusasetukset pysyvät voimassa sen mukaan, mitä kautta valintaikkunaan on tultu: Jos valintaikkuna on käynnistetty sovelluksen Tulosta-komennolla, asetukset vaikuttavat vain kyseiseen tulostustyöhön. Ne eivät jää voimaan, kun sovellus suljetaan. Jos valintaikkuna on käynnistetty Kirjoittimet-kansiosta, asetukset ovat voimassa kaikissa Windows-sovelluksissa ja niin kauan, kunnes niitä muutetaan. Lisätietoja seuraavista ominaisuuksista on ohjetoiminnossa. Ohjeen saa esiin valitsemalla kohdan, josta haluaa lisätietoja, ja painamalla F1 tai napsauttamalla? otsikkorivillä ja valitsemalla sitten ongelmallisen kohdan. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 47

62 Yleiset-välilehti Tältä sivulta voit tulostaa testisivun tai määrittää erotinsivut. Käyttöjärjestelmän ohjeissa on lisätietoja. 48 Canon Advanced Printing Technology Luku 3

63 Tiedot-välilehti Tämä määrittää kirjoittimen portin ja aikakatkaisuasetukset. Käyttöjärjestelmän ohjeissa on lisätietoja. Canon Advanced Printing Technology Tausta-ajoasetukset... Asennusohjelma asettaa seuraavat oletusarvot. Luku 3 Canon Advanced Printing Technology 49

64 Jakaminen-välilehti Tämä määrittää kirjoittimen jakoasetukset. Tämä välilehti on käytettävissä vain, jos tiedostojen ja kirjoittimen jako on valittu käyttöön. Käyttöjärjestelmän ohjeissa on lisätietoja. 50 Canon Advanced Printing Technology Luku 3

65 Sivun asetukset -välilehti Tämä määrittää paperin koon, skaalauksen, kopioiden määrän, tulostussuunnan ja sivujen määrän arkilla. Profiileista on lisätietoja sivulla 55. Canon Advanced Printing Technology Sivukoko mahdollistaa paperin koon valinnan sovelluksessa. (Letter, Legal, A4, B5, Executive, Kirjekuori: DL, Kirjekuori: #10, Kirjekuori: C5, Kirjekuori: Monarch, hakemistokortti ja 3 omaa paperikokoa. Omat paperikoot määritetään Oma paperikoko -asetuksella.) Tulostuskoko -asetuksella valitaan tulostuspaperin koko. Jos tulostuskoko on jotakin muuta kuin Sovita sivukoko, kuva pienennetään tai suurennetaan automaattisesti siten, että se mahtuu sivulle. Kopioita-asetuksella voi määrittää tulostettavien kopioiden määrän (1-999). Suunta-asetuksella voit valita tulostussuunnan (pysty- ja vaakasuunta). Luku 3 Canon Advanced Printing Technology 51

66 Sivun asetukset -asetuksella voit valita arkille tulostuvien sivujen määrän (1, 2, 4, 8, 9). Jos valitset enemmän kuin 1, kuva voi pienentyä, jotta se mahtuisi valitulle tulostuskoolle. Kun arkille on valittu 2, 4, 8 tai 9 sivua, Manuaalinen skaalaus katoaa ja tilalle tulee Sivujen järjestys. Manuaalisen skaalauksen avulla voi pienentää tai suurentaa kuvia. Tämä vaihtoehto tulee näkyviin vain, kun 1 sivu arkille on valittu Sivun asetukset -kohtaan. Valitse pienennys- tai suurennusprosentti (10-200). Näytä asetukset Saat nopean kuvan käytössä olevista asetuksista napsauttamalla Näytä asetukset, joka on Sivun asetukset-, Viimeistely- ja Laatu-välilehdillä. Kunkin välilehden asetukset saa näkyviin valitsemalla ne Näytä asetukset -valintaikkunassa. 52 Canon Advanced Printing Technology Luku 3

67 Oma paperikoko Oma paperikoko -asetuksella, joka on Sivun asetukset -välilehdellä, voi määrittää omia paperikokoja (lomakkeita) nopeasti valittaviksi. Voit määrittää kunkin lomakkeen nimen, leveyden ja korkeuden. Käytettävissä on 3 omaa lomaketta. Oman paperikoon valinta 1. Valitse jokin ennalta määritetyistä lomakkeista Oma paperiluettelo -kohdasta. 2. Voit halutessasi kirjoittaa ainutkertaisen nimen Nimi-kohtaan. 3. Valitse mittayksikkö Yksikkö-kohtaan (sentit tai tuumat). 4. Määritä Paperikoko käyttämällä asetuksia Leveys (7,62-21,59 cm) ja Korkeus (12,7-35,56 cm). 5. Hyväksy muutokset napsauttamalla OK. Jos haluat palauttaa oletusasetukset kaikkiin omiin lomakkeisiin, valitse Palauta oletukset. Lomakepohja Lomakepohjan avulla voit lisätä usein käytettyä tietoa, kuten logon, sovelluksesta tuleviin tulostustietoihin. Voit esimerkiksi automaattisesti tulostaa logon laadittuihin kirjeisiin. Sivun asettelu -välilehdeltä pääsee kohdasta Lomakepohja määrittämään, miten lomakepohjan tiedot ja tulostustiedot tulostuvat: mihin kohtaan ja minkä kokoisena lomakepohjan tiedot tulostetaan ja tulostetaanko ne edustalle (sovellustietojen päälle) vai taustalle (sovellustietojen alle). Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 53

68 Valitse lomaketiedot sisältävä tiedosto Selaa -painikkeella. Tiedostonimi näyttää parhaillaan valittuna olevan lomakepohjan tiedostonimen. Selaa -painike avaa Valitse tiedosto -valintaikkunan. Kun valitset tiedoston ja suljet Valitse tiedosto -valintaikkunan, Tiedostonimiluettelo ja esikatseluikkuna päivittyvät. Lomakepohjatiedoston on oltava Windows-bittikartta tai Windows-metatiedosto. Lomakepohjan sijoitus -asetuksella voi määrittää, onko lomakepohja sovelluksen tietojen takana vai edessä (Tausta, Edusta). Sijainti-asetuksella voi määrittää lomakepohjan sijainnin mitattuna paperin vasemmasta ja yläreunasta. Koko-asetuksella voi määrittää lomakepohjan koon. Yksikkö-asetuksella voi valita mittayksikön (tuumat tai senttimetrit). Palauta oletukset -toiminto palauttaa Vasen-, Ylä-, Leveys- ja Korkeusasetukset oletusarvoihinsa. 54 Canon Advanced Printing Technology Luku 3

69 Profiili Profiili-toiminnolla voi tallentaa ja palauttaa Sivun asettelu-, Viimeistely- ja Laatu-asetukset, jolloin asetusten yhdistelmiä voi helposti lisätä, muokata ja valita. Profiileja voi olla enintään 50. Jos valitset Salasanat-ohjauspaneelin Käyttäjäprofiilit-välilehdelle "Käyttäjät voivat mukauttaa määrityksiä ja työpöydän asetuksia", kullekin käyttäjälle voidaan tehdä 50 profiilia. Profiili-valikosta voi valita profiilin. Lisää -painike avaa Lisää profiili -valintaikkunan. Muokkaa -painike avaa Profiilin muokkaus -valintaikkunan. Profiilien lisäys Asetusten määrityksen jälkeen voit luoda uuden profiilin napsauttamalla Lisää -painiketta Sivun asettelu-, Viimeistely- tai Laatu-välilehdellä. Canon Advanced Printing Technology Nimi-kohtaan voi määrittää profiilin nimen. Kuvake-asetuksella voi valita uutta profiilia kuvaavan kuvakkeen. Näytä asetukset >> -painike näyttää tai piilottaa profiilin asetukset. Luku 3 Canon Advanced Printing Technology 55

70 Profiilien muokkaus Profiilin luonnin jälkeen voit valita sen valikosta Sivun asettelu-, Viimeistely- tai Laatu-välilehdeltä. Muokkaa -painikkeella voi muokata olemassa olevaa profiilia. Profiililuettelo näyttää tallennettujen profiilien luettelon. Profiilien järjestys tässä luettelossa on sama kuin valikoissa. Poista-painikkeella voi poistaa valitun profiilin. Tuo -painikkeella voi tuoda profiilitiedot tiedostosta. Vie -painikkeella voi viedä valitut profiilitiedot tiedostoon. Jos muutat kirjoittimelle annetun nimen, et voi palauttaa kyseiselle kirjoittimelle tallennettuja profiileja. Profiilit voi palauttaa vain palauttamalla kirjoittimen nimen entiselleen. Profiilit eivät katoa, vaikka kirjoitinohjain poistettaisiin tietokoneesta. Lomakepohjien historiatietoja ei tallenneta profiileihin. 56 Canon Advanced Printing Technology Luku 3

71 Viimeistely-välilehti Tämä määrittää, miten tuloste lajitellaan. Valitse ruutu, jos haluat, että asiakirja lajitellaan. Profiileista on lisätietoja sivulla 55. Canon Advanced Printing Technology Määritykset Määritykset -painikkeella, joka on Viimeistely-välilehdellä, voi avata Määritykset-valintaikkunan. Asetuksella voi pakottaa sivut tulostumaan, vaikka paperikoko ei olisi oikea. Jos tämä on valittuna, ohjelma pyytää vaihtamaan paperia, kun se ei vastaa asetuksia. Oletusarvoisesti tätä asetusta ei ole valittu. Luku 3 Canon Advanced Printing Technology 57

72 Laatu-välilehti Tämä määrittää tarkkuuden, puolisävymenetelmän, kirkkauden ja kontrastin. Profiileista on lisätietoja sivulla 55. Tarkkuus-asetuksella voi määrittää kirjoittimen tarkkuuden pisteinä tuumalle (600, 300). Puolisävy tarkoittaa prosessia, jossa harmaasävykuva muunnetaan mustiksi ja valkeiksi pisteiksi, jotka simuloivat alkuperäisen kuvan harmaasävyjä. Eri puolisävykuviot tuottavat erilaisia harmaasävytuloksia. Kirkkaus tarkoittaa vaaleiden ja tummien alueiden suhdetta. Kirkkauden vähentäminen tummentaa kokonaiskuvaa; kirkkauden lisäys vaalentaa sitä. Kirkkaus ilmaistaan suhteellisena arvona -80 % %. Kontrasti on kuvan vaaleimman ja kirkkaimman alueen välinen ero. Kontrastin vähentäminen vaalentaa tummia alueita ja tummentaa vaaleita alueita; kontrastin lisäys tummentaa tummia alueita ja vaalentaa vaaleita alueita. Kontrasti ilmaistaan suhteellisena arvona -80 % %. 58 Canon Advanced Printing Technology Luku 3

73 Lisäasetukset Lisäasetukset-painikkeella saa esiin väriaineen tummuuden, väriaineensäästön ja automaattisen kuvan viimeistelyn asetukset. Canon Advanced Printing Technology Väriaineen tummuus -asetuksella voi määrittää, miten vaaleita tai tummia sivuista tulee. Tulostetta voi tummentaa siirtämällä liukusäädintä oikealle ja vaalentaa siirtämällä sitä vasemmalle. Väriaineensäästö-asetuksella kirjoitin tulostaa vain joka toisen pisteen, joten väriaineen kulutus laskee. Automatic Image Refinement on Canonin tulostustekniikka, joka havaitsee ja viimeistelee automaattisesti merkkien ja grafiikan rosoiset reunat ja kaaret. Luku 3 Canon Advanced Printing Technology 59

74 Kirjoittimen ominaisuudet ja asiakirjan oletusarvot* Windows NT 4.0/2000:n CAPT-ohjelmistossa on kaksi päävalintaikkunaa: Kirjoittimen ominaisuudet ja Asiakirjan oletusarvot*. Kirjoittimen ominaisuudet Saat kirjoittimen ominaisuudet näkyviin, kun valitset Kirjoittimetkansion Tiedosto-valikosta Ominaisuudet tai kun napsautat Kirjoittimet-kansiossa LBP-800-kirjoittimen kuvaketta hiiren oikealla painikkeella ja valitset ponnahdusvalikosta Ominaisuudet. Asiakirjan oletusarvot* Näytön esimerkit toimivat Windows NT 4.0:ssa. Asiakirjan oletusarvot* -valintaikkunassa voit määrittää tulostuksen oletusasetukset LBP-800-kirjoittimelle. Saat asiakirjan oletusarvot näkyviin, kun valitset Kirjoittimet-kansion Tiedosto-valikosta Asiakirjan oletusarvot...** tai kun napsautat Kirjoittimet-kansiossa LBP-800-kirjoittimen kuvaketta hiiren oikealla painikkeella ja valitset ponnahdusvalikosta Asiakirjan oletusarvot...**. Näytön esimerkit toimivat Windows NT 4.0:ssa. Saat vastaavat valintaikkunat näkyviin myös valitsemalla sovelluksessa Tiedosto-valikosta Tulosta tai Sivun asetukset. 60 Canon Advanced Printing Technology Luku 3 * Windows 2000:n Printing Preference. ** Windows 2000:n Printing Preference....

75 Ominaisuudet-valintaikkunassa näkyvien välilehtien määrä riippuu järjestelmän kokoonpanosta. Lisätietoja seuraavista ominaisuuksista on ohjetoiminnossa. Ohjeen saa esiin valitsemalla kohdan, josta haluaa lisätietoja, ja painamalla F1 tai napsauttamalla? otsikkorivillä ja valitsemalla sitten ongelmallisen kohdan. Yleistä-välilehti Tältä sivulta voit tulostaa testisivun tai määrittää erotinsivut. Käyttöjärjestelmän ohjeissa on lisätietoja. Canon Advanced Printing Technology Näytön esimerkit toimivat Windows NT 4.0:ssa. Luku 3 Canon Advanced Printing Technology 61

76 Portit-välilehti Tältä välilehdeltä voit määrittää portin, johon kirjoitin on kytketty. Käyttöjärjestelmän ohjeissa on lisätietoja. Näytön esimerkit toimivat Windows NT 4.0:ssa. 62 Canon Advanced Printing Technology Luku 3

77 Ajoitus-välilehti Tällä välilehdellä voit määrittää tausta-ajon asetukset. Käyttöjärjestelmän ohjeissa on lisätietoja. Canon Advanced Printing Technology Näytön esimerkit toimivat Windows NT 4.0:ssa. "Siirrä tulostustyöt taustatulostusjonoon tulostuksen nopeuttamiseksi" ja "Aloita tulostus heti" määritetään automaattisesti, kun kirjoitinohjain asennetaan. Luku 3 Canon Advanced Printing Technology 63

78 Jakaminen-välilehti Tämä määrittää kirjoittimen jakoasetukset. Käyttöjärjestelmän ohjeissa on lisätietoja. Näytön esimerkit toimivat Windows NT 4.0:ssa. 64 Canon Advanced Printing Technology Luku 3

79 Suojaus-välilehti Tällä välilehdellä voi määrittää suojausasetukset. Käyttöjärjestelmän ohjeissa on lisätietoja. Canon Advanced Printing Technology Näytön esimerkit toimivat Windows NT 4.0:ssa. Luku 3 Canon Advanced Printing Technology 65

80 Valitse lomakkeet -välilehti Tämä kirjoitinohjain tukee kolmea omaa paperikokoa. Tulostuspalvelimen Ominaisuudet-valintaikkunan Lomakkeetvälisivulle voi lisätä tietoja omista paperiko'oista. Lomakemääritysten on vastattava kirjoittimen määrityksiä. Näytön esimerkit toimivat Windows NT 4.0:ssa. Valitut lomakkeet näyttää kolmen lomakkeen nimet. Vaihda lomake -painike avaa Vaihda lomake -valintaikkunan. Tässä valintaikkunassa on luettelo käytettävissä olevista lomakkeista ja niiden määrityksistä (lomakkeiden korkeus on 12,7-35,56 cm ja leveys 7,62-21,59 cm), jotka on määritetty tulostuspalvelimen Ominaisuudetvalintaikkunan Lomakkeet-välilehdellä. Luettelossa on vain ne lomakkeet, jotka vastaavat kirjoittimen määrityksiä. Kun valitset lomakkeen luettelosta ja napsautat OK, lomakkeen tiedot kopioituvat Valitse lomakkeet -välilehden Valitut lomakkeet -luetteloon. 66 Canon Advanced Printing Technology Luku 3

81 Sivun asetukset -välilehti Tämä määrittää paperin koon, skaalauksen, kopioiden määrän, tulostussuunnan ja sivujen määrän arkilla. Profiileista on lisätietoja sivulla 70. Canon Advanced Printing Technology Näytön esimerkit toimivat Windows NT 4.0:ssa. Sivukoko mahdollistaa paperin koon valinnan sovelluksessa. (Letter, Legal, A4, B5, Executive, Kirjekuori: DL, Kirjekuori: #10, Kirjekuori: C5, Kirjekuori: Monarch, hakemistokortti ja 3 omaa paperikokoa.) Tulostuskoko-asetuksella valitaan tulostuspaperin koko. Jos tulostuskoko on jotakin muuta kuin Sovita sivukoko, kuva pienennetään tai suurennetaan automaattisesti siten, että se mahtuu sivulle. Kopioita-asetuksella voi määrittää tulostettavien kopioiden määrän (1-999). Suunta-asetuksella voit valita tulostussuunnan suhteessa kirjoittimen paperiin (pysty- ja vaakasuunta). Sivun asettelu -asetuksen avulla voit valita arkille tulostuvien sivujen määrän (1, 2, 4, 8, 9). Jos valitset enemmän kuin 1, kuva saattaa pienentyä, jotta se mahtuisi valitulle tulostuskoolle. Kun arkille on valittu Luku 3 Canon Advanced Printing Technology 67

82 2, 4, 8 tai 9 sivua, Manuaalinen skaalaus -kohta katoaa ja sen tilalle tulee Sivujen järjestys. Manuaalisen skaalauksen avulla voi pienentää tai suurentaa kuvia. Tämä vaihtoehto tulee näkyviin vain, kun 1 sivu arkille on valittu Sivun asettelu -kohtaan. Valitse pienennys- tai suurennusprosentti (10-200). Näytä asetukset Saat nopean kuvan käytössä olevista asetuksista napsauttamalla Näytä asetukset, joka on Sivun asettelu-, Viimeistely- ja Laatu-välilehdillä. Kunkin välilehden asetukset saa näkyviin valitsemalla ne Näytä asetukset -valintaikkunassa. Lomakepohja Lomakepohjan avulla voit lisätä usein käytettyä tietoa, kuten logon, sovelluksesta tuleviin tulostustietoihin. Voit esimerkiksi automaattisesti tulostaa logon laadittuihin kirjeisiin. Sivun asettelu -välilehdeltä pääsee kohdasta Lomakepohja määrittämään, miten lomakepohjan tiedot ja tulostustiedot tulostuvat: mihin kohtaan ja minkä kokoisena lomakepohjan tiedot tulostetaan ja tulostetaanko ne edustalle (sovellustietojen päälle) vai taustalle (sovellustietojen alle). 68 Canon Advanced Printing Technology Luku 3

83 Valitse lomaketiedot sisältävä tiedosto Selaa -painikkeella. Tiedostonimi näyttää parhaillaan valittuna olevan lomakepohjan tiedostonimen. Selaa -painike avaa Valitse tiedosto -valintaikkunan. Kun valitset tiedoston ja suljet Valitse tiedosto -valintaikkunan, Tiedostonimiluettelo ja esikatseluikkuna päivittyvät. Lomakepohjatiedoston on oltava Windows-bittikartta tai Windows-metatiedosto. Lomakepohjan sijoitus -asetuksella voi määrittää, onko lomakepohja sovelluksen tietojen takana vai edessä (Tausta, Edusta). Sijainti-asetuksella voi määrittää lomakepohjan sijainnin mitattuna paperin vasemmasta ja yläreunasta. Koko-asetuksella voi määrittää lomakepohjan koon. Yksikkö-asetuksella voi valita mittayksikön (tuumat tai senttimetrit). Palauta oletukset -toiminto palauttaa Vasen-, Ylä-, Leveys- ja Korkeusasetukset oletusarvoihinsa. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 69

84 Profiilit Profiili-toiminnolla voi tallentaa ja palauttaa Sivun asettelu-, Viimeistely- ja Laatu-asetukset, jolloin asetusten yhdistelmiä voi helposti lisätä, muokata ja valita. Profiileja voi olla enintään 50. Jos valitset Salasanat-ohjauspaneelin Käyttäjäprofiilit-välilehdelle "Käyttäjät voivat mukauttaa määrityksiä ja työpöydän asetuksia", kullekin käyttäjälle voidaan tehdä 50 profiilia. Profiili-valikosta voi valita profiilin. Lisää -painike avaa Lisää profiili -valintaikkunan. Muokkaa -painike avaa Profiilin muokkaus -valintaikkunan. Profiilien lisäys Asetusten määrityksen jälkeen voit luoda uuden profiilin napsauttamalla Lisää -painiketta Sivun asettelu-, Viimeistely- tai Laatu-välilehdellä. Nimi-kohtaan voi määrittää profiilin nimen. Kuvake-asetuksella voi valita uuden profiilin kuvakkeen. Näytä asetukset >> -painike näyttää tai piilottaa profiilin asetukset. Profiilien muokkaus Profiilin luonnin jälkeen voit valita sen valikosta Sivun asettelu-, Viimeistely- tai Laatu-välilehdeltä.Muokkaa -painikkeella voi muokata olemassa olevaa profiilia. 70 Canon Advanced Printing Technology Luku 3

85 Profiililuettelo näyttää tallennettujen profiilien luettelon. Profiilien järjestys tässä luettelossa on sama kuin valikoissa. Poista-painikkeella voi poistaa valitun profiilin. Tuo -painikkeella voi tuoda profiilitiedot tiedostosta. Vie -painikkeella voi viedä valitut profiilitiedot tiedostoon. Canon Advanced Printing Technology Jos muutat kirjoittimelle annetun nimen, et voi palauttaa kyseiselle kirjoittimelle tallennettuja profiileja. Profiilit voi palauttaa vain palauttamalla kirjoittimen nimen entiselleen. Profiilit eivät katoa, vaikka kirjoitinohjain poistettaisiin tietokoneesta. Lomakepohjien historiatietoja ei tallenneta profiileihin. Luku 3 Canon Advanced Printing Technology 71

86 Viimeistely-välilehti Tämä määrittää, miten tuloste lajitellaan. Valitse ruutu, jos haluat, että asiakirja lajitellaan. Profiileista on lisätietoja sivulla 70. Näytön esimerkit toimivat Windows NT 4.0:ssa. Määritykset Määritykset -painikkeella, joka on Viimeistely-välilehdellä, voi avata Määritykset-valintaikkunan. Ensimmäinen valintaruutu pakottaa sivut tulostumaan, vaikka paperikoko ei vastaisi määritettyä kokoa. Jos tätä toimintoa ei ole valittu, kirjoitin pyytää vaihtamaan paperin, kun se ei vastaa määritettyä. Toisen valintaruudun avulla voi EMF-tausta-ajon ottaa käyttöön. Oletusarvoisesti näitä asetuksia ei ole valittu. 72 Canon Advanced Printing Technology Luku 3

87 Laatu-välilehti Tämä määrittää tarkkuuden, puolisävymenetelmän, kirkkauden ja kontrastin. Profiileista on lisätietoja sivulla 70. Canon Advanced Printing Technology Näytön esimerkit toimivat Windows NT 4.0:ssa. Tarkkuus-asetuksella voi määrittää kirjoittimen tarkkuuden pisteinä tuumalle (600, 300). Puolisävy tarkoittaa prosessia, jossa harmaasävykuva muunnetaan mustiksi ja valkeiksi pisteiksi, jotka simuloivat alkuperäisen kuvan harmaasävyjä. Eri puolisävykuviot tuottavat erilaisia harmaasävytuloksia. Kirkkaus tarkoittaa vaaleiden ja tummien alueiden suhdetta. Kirkkauden vähentäminen tummentaa kokonaiskuvaa; kirkkauden lisäys vaalentaa sitä. Kirkkaus ilmaistaan suhteellisena arvona -80 % %. Kontrasti tarkoittaa kuvan vaaleimman ja kirkkaimman alueen välistä eroa. Kontrastin vähentäminen vaalentaa tummia alueita ja tummentaa vaaleita alueita; kontrastin lisäys tummentaa tummia alueita ja vaalentaa vaaleita alueita. Kontrasti ilmaistaan suhteellisena arvona -80 % %. Luku 3 Canon Advanced Printing Technology 73

88 Lisäasetukset Lisäasetukset-painikkeella saa esiin väriaineen tummuuden, väriaineensäästön ja automaattisen kuvan viimeistelyn asetukset. Väriaineen tummuus -asetuksella voi määrittää, miten vaaleita tai tummia sivuista tulee. Tulostetta voi tummentaa siirtämällä liukusäädintä oikealle ja vaalentaa siirtämällä sitä vasemmalle. Väriaineensäästö-asetuksella kirjoitin tulostaa vain joka toisen pisteen, joten väriaineen kulutus laskee. Automatic Image Refinement on Canonin tulostustekniikka, joka havaitsee ja viimeistelee automaattisesti merkkien ja grafiikan rosoiset reunat ja kaaret. 74 Canon Advanced Printing Technology Luku 3

89 Tulostustyön tilan tarkistus Tilaikkunan avaus Tulostustöitä voi seurata ja ohjata jommallakummalla seuraavista tavoista: Canon LBP-800 tilaikkuna Tässä on tarkat tiedot siitä, mitä aktiiviselle tulostustyölle tapahtuu. Windowsin Kirjoittimet-kansio Tällä voi ohjata ja hallita kaikkia Windowsiin asennettujen kirjoittimien työjonossa olevia tulostustöitä. LBP-800-tilaikkuna avautuu automaattisesti seuraavissa tilanteissa: Kun asiakirja tulostetaan, jos tilaikkunan Tila-asetuksetvalintaikkunassa on valittu "Näytä kirjoittimen tilaikkuna tulostuksen aikana". Kun tapahtuu virhe tai kirjoitin tarvitsee käyttäjän toimia. Kun Windows käynnistyy, jos tilaikkuna oli auki, kun Windows viimeksi suljettiin. Tilaikkunan voi avata myös napsauttamalla tilaikkunan kuvaketta Windowsin tehtäväpalkissa tai valitsemalla LBP-800-kirjoittimen. Canon Advanced Printing Technology Tilaikkunan kuvake Jos kytkettynä on useita LBP-800-kirjoittimia, valitse kirjoitin luettelosta. Tilaikkuna avautuu ja siinä on tietoja valitusta kirjoittimesta. Luku 3 Canon Advanced Printing Technology 75

90 LBP-800-tilaikkunan käyttö Tilaikkuna on ohjelma, jossa voi tarkistaa töiden tilan ja tehdä kirjoittimeen liittyviä toimia. Kirjoittimen kuvake Kirjoittimen tilailmoitusalue Valikkorivi Animaatioalue Virheilmoitusalue Edistymispalkki Työkalurivi Välilehti-ikkuna Työtieto-alue Tilarivi Ikkuna-alue Valikkorivi Kirjoittimen kuvake Kirjoittimen tilailmoitusalue Virheilmoitusalue Kuvaus Valikkorivillä on valikkokomennot, joilla voi ohjata tilaikkunaa ja kirjoitinta. Tässä näkyy kulloinenkin tulostus- ja virhetila. Tässä näkyy kirjoittimen kulloinenkin tila. Tässä näkyy kuvaus toimia vaativista tilanteista. 76 Canon Advanced Printing Technology Luku 3

91 Ikkuna-alue Kuvaus Animaatioalue Edistymispalkki Työkalurivi Työtietoalue Tilarivi Tässä on animaatioita kulloisestakin kirjoittimen tilasta. Animaatiot osoittavat tulostuksen etenemistä paperinsyötöstä tulostuksen päättymiseen. Kuvan tausta muuttuu sinisestä (normaalista) oranssiksi, kun käyttäjän toimia tarvitaan, tai punaiseksi, kun kyseessä on varoitus. Tämä osoittaa aktiivisen työn edistymistä. Täällä voi keskeyttää tai poistaa työn tai jatkaa sitä. Tällä alueella on tietoja tulostustöistä. Tiedot vaihtuvat valitun välilehden mukaan. Tämä näyttää kirjoitinportin nimen ja tuo esiin kuvauksen valikkokomennoista, kun hiiri siirretään niiden päälle. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 77

92 Valikkorivin käyttö Työvalikko LBP-800-tilaikkunan valikkoriviltä voi valita Työ-valikon. Työ-valikossa on seuraavat komennot: Keskeytä työ - Tämä keskettää tilapäisesti asiakirjan tulostuksen. Kun käsiteltävänä oleva sivu on tulostettu, kirjoitin pysähtyy siihen asti, kunnes Jatka työtä -komento valitaan. Jatka työtä - Tämä jatkaa tulostusta seuraavalta asiakirjan sivulta keskeytyksen jälkeen. Poista työ - Tämä peruuttaa parhaillaan tulostettavana olevan asiakirjan tulostuksen. 78 Canon Advanced Printing Technology Luku 3

93 Asetukset-valikko Asetukset-valikon voi valita LBP-800-tilaikkunan valikkoriviltä: Asetukset-valikossa on seuraavat komennot: Tila-asetukset - Tämä avaa Tila-asetukset-valintaikkunan, jossa voi muuttaa tilaikkunan asetuksia. Portin asetukset - Tämä avaa Portin asetukset -valintaikkunan, kun kirjoitin on kytketty paikalliseen rinnakkaisporttiin. Tämä asetus ei ole käytettävissä, jos kirjoitinta ei ole kytketty paikalliseen rinnakkaisporttiin tai jos tulostus on parhaillaan käynnissä. Puhdistus - Tällä asetuksella voi tulostaa sivuja, jotka puhdistavat kirjoittimen rullat. Tämä asetus ei ole käytettävissä, kun tulostus on käynnissä tai kun kirjoittimessa on virhetila. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 79

94 Tila-asetukset Tässä valintaikkunassa voi määrittää, milloin ja miten LBP-800- tilaikkuna näkyy. Myös ääniä voi määrittää soitettavaksi virhtilanteissa. Tilan tarkistus - Tässä voi valita, milloin tilaikkuna tulee näkyviin. Näytä kirjoittimen tilaikkuna tulostuksen aikana - Tilaikkuna avautuu automaattisesti aina tulostuksen yhteydessä. Näytä kirjoittimen tilaikkuna vain virhetilanteissa - Tilaikkuna avautuu vain virhetilanteissa. Tilaikkunan voi avata käsin napsauttamalla tilaikkunan kuvaketta Windowsin tehtäväpalkissa ja valitsemalla sitten Canon LBP-800. Näytön asetuksia voi muuttaa asiakirjan tulostuessa, mutta muuttuneet asetukset tulevat voimaan vasta seuraavan tulostustyön yhteydessä. Äänet - Tällä voi valita, milloin ääniä soitetaan. Kaikki äänet - Ääni soitetaan aina, kun kirjoitin on toiminnassa. Vain varoitusäänet - Ääni soitetaan vain, kun kirjoittimessa on virhetilanne. Ei mitään ääniä - Äänet eivät ole käytössä. Äänilaji - Tämä määrittää, mitkä äänitiedostot soitetaan. 80 Canon Advanced Printing Technology Luku 3

95 Tilaikkuna - Tässä voi valita, milloin tilaikkuna tulee näkyviin. Tilaa valvotaan aina - Tilaikkuna valvoo jatkuvasti kirjoitinta. Tilaa valvotaan vain tulostuksen aikana - Tilaikkuna valvoo kirjoitinta vain tulostuksen aikana. Aina päällimmäisenä - Tilaikkuna näkyy kaikkien työpöydän ikkunoiden päällä. Portin asetukset Tässä valintaikkunassa voi määrittää, miten tietokone on yhteydessä kirjoittimen kanssa rinnakkaisportin kautta. Portin tyyppi määräytyy tietokoneen mukaan. Canon Advanced Printing Technology Standardi - Rinnakkaisporttia käytetään standardina rinnakkaisporttina. ECP ilman DMA:ta - Tämä käyttää rinnakkaisporttia ECPrinnakkaisporttina, joka ei käytä DMA:ta (Direct Memory Access). ECP ja DMA - Tämä käyttää rinnakkaisporttia ECPrinnakkaisporttina, joka käyttää DMA:ta (Direct Memory Access). Ennen kuin teet muutoksia, tarkista tietokoneen mukana tulleesta käyttöoppaasta, minkälainen portti tietokoneessa on. Luku 3 Canon Advanced Printing Technology 81

96 Ohje-valikon käyttö LBP-800-tilaikkunan valikkoriviltä voi valita Ohje-valikon. Ohjeen aiheet - Tämä näyttää ohjeaiheiden hakuikkunan. Tietoja - Tämä näyttää tilaikkunan versiotiedot. 82 Canon Advanced Printing Technology Luku 3

97 Työkalurivin käyttö Työkalurivillä on kolme painiketta, joilla tulostustyön voi keskeyttää tai poistaa tulostustyön tai jatkaa sitä. Keskeytä työ: Tämä keskeyttää asiakirjan tulostuksen tilapäisesti. Aktiivisen sivun tulostus keskeytyy. Jatka työtä: Tämä jatkaa tulostusta keskeytyksen jälkeen. Tulostus jatkuu seuraavalta asiakirjan sivulta keskeytyksen jälkeen. Poista työ: Tämä peruuttaa aktiivisen tulostustyön. Jos tulostettavana on useita asiakirjoja, CAPT-ohjelmisto jatkaa seuraavasta jonossa olevasta tulostustyöstä ja näyttää sen tilan. Kaikki jonon tulostustyöt voi peruuttaa kerralla valitsemalla Käynnistä-valikosta Asetukset-komennon ja valitsemalla sitten Kirjoittimet-kansion ja napsauttamalla kahdesti Canon LBP kuvaketta, jolloin esiin tulee Canon LBP-800 -valintaikkuna. Valitse kaikki työt ja poista ne. Canon Advanced Printing Technology Kun Tulostetut työt -välilehti on valittu, mikään painikkeista ei ole näkyvissä. Luku 3 Canon Advanced Printing Technology 83

98 Välilehti-ikkunan käyttö Tulostustyö Tällä välilehdellä on parhaillaan tulostuvaan työhön liittyviä tietoja. Näytössä on seuraavat tiedot: Asiakirjan nimi Käyttäjän nimi Tietokoneen nimi Aikaa jäljellä arviolta Arvioitu lopetusaika Jotkin näistä tiedoista eivät ehkä näy kirjoittimen tilan mukaan. 84 Canon Advanced Printing Technology Luku 3

99 Tulostetut työt Tällä välilehdellä on tulostettuihin töihin liittyviä tietoja. Näytössä on seuraavat tiedot: Asiakirjan nimi Tila Omistaja Sivuja Tulostettu Työtietoalueessa oleva työhistoria voi sisältää 100 työn tiedot alkaen siitä, kun tilaikkuna on avattu. Työhistoria tyhjenee, kun suljet tilaikkunan. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 85

100 Odottavat työt Tällä välilehdellä on tietoja töistä, joita ei ole vielä aloitettu. Asiakirjan nimi Tila Omistaja Sivuja Aloitettu 86 Canon Advanced Printing Technology Luku 3

101 Verkkokirjoittimen tila Tulostustilan tarkistus Verkkokirjoittimen tilan voi tarkistaa tulostuspalvelimesta ja työasemasta. Jotta työn tila näkyy työaseman tilaikkunassa, tulostuspalvelimen tilaikkunan on oltava avattu. Jos työaseman tila-asetus on "Näytä kirjoittimen tilaikkuna tulostuksen aikana", työaseman tilaikkuna avautuu automaattisesti, kun palvelin aloittaa tulostuksen. Jos palvelimella tapahtuu virhe, työaseman tilaikkuna avautuu automaattisesti kyseisen työn kohdalla. Jos työaseman tilaikkuna avautuu automaattisesti, se sulkeutuu automaattisesti, kun tulostus päättyy tai kun virhe poistetaan, ellei käyttäjä tee toimia ikkunassa tai sen valikoissa. Tulostustöihin liittyvien toimien teko Tulostustöihin liittyviä toimia (keskeytys, jatkaminen, poisto) voi tehdä joko tulostuspalvelimelta tai työasemalta. Kun työasema antaa tulostuskomennon, muita toimia ei sallita, ennen kuin palvelin vahvistaa, että toimi on hyväksytty. Windows 95/98:ssa tulostustöihin liittyviä toimia ei voi valita muissa kuin tulostuspalvelimen tai kyseisen työn työaseman näytössä. Windows NT 4.0/2000:ssä kuka tahansa tarvittavilla käyttöoikeuksilla varustettu käyttäjä voi tehdä tulostustöihin liittyviä toimia. Jos tulostuspalvelimen tilaikkuna ei ole auki, työasemassa ei voi tehdä tulostustyön liittyviä toimia. Työaseman tilaikkunassa on ilmoitus "Tarkista tulostuspalvelin". Töiden ääniviestit kuuluvat työasemasta ja tulostuspalvelimesta. Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 87

102 Tilaikkunan kuvake Jos tilaikkuna pienennetään, kirjoittimen tilan näkee yhä kuvakkeena tehtäväpalkissa. Tilaikkunan voi avata napsauttamalla tehtäväpalkin painiketta. Kuvakkeet näkyvät myös tilaikkunassa. Seuraavassa taulukossa on tilaikkunan kuvake ja tehtäväpalkin kuvake. Kirjoitin valmis Tämä osoittaa, että kirjoitin on valmis tulostamaan. Tulostus keskeytetty Tämä osoittaa, että tulostus on keskeytetty. Toimia edellytetään Kun tilaikkunassa on virheilmoitus, ikkuna avautuu automaattisesti täyteen kokoonsa. Voit pienentää ikkunan uudelleen mutta et voi jatkaa tulostusta, ennen kuin teet täysikokoisessa ikkunassa kuvatut toimet. Varoitus Virhe on ilmennyt ja kirjoitin voi tarvita huoltoa. Ota tarvittaessa yhteys valtuutettuun huoltoedustajaan. Poikkeustilanne Jotakin on vikana kirjoittimessa tai sen yhteyksissä. Tulostus ei ole mahdollista, ennen kuin vika on korjattu. 88 Canon Advanced Printing Technology Luku 3

103 Tilaikkunan sulkeminen Ilmoitukset Sulje ikkuna niin kuin mikä tahansa muukin ikkuna napsauttamalla sulkemispainiketta. Jos tilaikkuna avautuu automaattisesti tulostuksen tai virheen takia, ikkuna sulkeutuu automaattisesti, kun tulostus päättyy tai virhetilanne poistuu. CAPT-ohjelmisto antaa tietoa tulostustyöstä ja kirjoittimesta. Kun ilmoitusalueessa mainitaan paperin koko, kuten "Vaihda paperiksi Letter", määritä käytettävä paperikoko seuraavan taulukon mukaan. Ilmoitus Letter Legal A4 Executive B5 Kirjek.: #10 Kirjek.: Monarch Kirjek.: DL Kirjek.: C5 Kortti: Hakemisto Käyttäjän määrittämä Nykyinen Paperi Käytä tätä paperikokoa Letter (8-1/2 x 11 tuumaa) Letter (8-1/2 x 14 tuumaa) A4 (210 x 297 mm) Executive (7-1/4 x 10-1/2 tuumaa) B5 (182 x 257 mm) Kirjek.: #10 (4-1/8 x 9-1/2 tuumaa) Kirjek.: Monarch (3-7/8 x 7-1/2 tuumaa) Kirjek.: DL (110 x 220 mm) Kirjek.: C5 (6,4 x 9 tuumaa) Hakemistokortti (3 x 5 tuumaa) Oma lomake: Olet määrittänyt nimen. Tuntematon Mikä tahansa Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 89

104 Ilmoitukset ja äänet CAPT-ohjelmiston mukana tulee äänitiedostoja, joissa on puhuttuja versioita asiakirjan tulostuksen aikana tulevista ilmoituksista. Jos olet asentanut äänitiedostot ja käytettävissä on kaksisuuntainen tiedonsiirto ja äänikortti, CAPT-ohjelmisto voi soittaa nämä ääni-ilmoitukset. Asetukset-valikon Tila-asetukset-valintaikkunassa voi ottaa äänet käyttöön tai poistaa ne käytöstä. Ääni-ilmoituksia on kahdenlaisia: varoitusilmoituksia ja muita ilmoituksia. Seuraavissa taulukoissa on ääni-ilmoitukset, tapahtumat, jotka käynnistävät ne, ja ilmoituksen tiedostonimi. Tiedotusilmoitukset Puhuttu ilmoitus Tapahtuma Tiedostonimi Tulostus on valmis Tulostus on keskeytetty Viimeinen sivu on tulostettu Keskeytä-painiketta painettu zdone.wav zpaused.wav Tulostusta jatketaan Tulostusta jatketaan zresume.wav Tulostus on aloitettu Tulostus on aloitettu zstarted.wav Tulostus on lopetettu Poista-painiketta painettu zstopped.wav 90 Canon Advanced Printing Technology Luku 3

105 Varoitusilmoitukset Puhuttu ilmoitus Tapahtuma Tiedostonimi Lisää paperia kirjoittimeen Paperi lopussa zaddpap.wav Paperitukos Paperitukos zjam.wav Sulje kirjoittimen kansi Kirjoittimen kansi on auki zcover.wav Kirjoitin ei vastaa Kirjoitin ei vastaa zcommerr.wav Kirjoitinvirhe Kirjoitinvirhe zerror.wav Vaihda paperi Väärä paperikoko ztray.wav Tarkista tulostuspalvelin Tulostuspalvelin ei käytössä zsecomer.wav Muisti ei riitä Työmuisti lopussa znomem.wav Puhdistus Puhdistus käynnissä zclean.wav Tarkista värikasetti Ei kasettia zsetcart.wav Kirjoitin on varattu Portti on varattu Tulostus on epäonnistunut Kirjoitin käsittelee toista työtä Valittu kirjoitinportti on toisen laitteen käytössä Tulostusta ei voi saattaa loppuun zprtbusy.wav zpotbusy.wav zprtfail.wav Canon Advanced Printing Technology Luku 3 Canon Advanced Printing Technology 91

106 92 Canon Advanced Printing Technology Luku 3

107 Luku 4 Vianmääritys Tässä luvussa on tietoja, joiden avulla voi ratkaista kirjoittimeen liittyviä ongelmia. Ongelmalla voi olla yksi tai useita syitä, kuten tietokonehäiriö, ohjelmistovirhe, kirjoittimen kaapeli tai kirjoitin. Monet tulostusongelmat liittyvät siihen, miten ohjelmisto toimii kirjoittimen kanssa. Jos kirjoittimella voi tulostaa itsetestin mutta ei muita töitä tai jos kirjoittimen tulostusjälki ei ole odotetunlainen, ongelma on tietokoneessa, ohjelmistossa tai kaapeleissa. Jos kirjoitin ei toimi oikein, kokeile tässä luvussa olevia ehdotuksia annetussa järjestyksessä. Tietojen hakeminen Ongelma Sivu Paperitukokset 95 Paperitukoksien paikannus 95 Paperitukoksien poisto 100 Tulostuslaatuongelmat 109 Tulosteessa on valkoisia pystyjuovia 109 Tulosteessa on mustia pisteitä 110 Tuloste on liian vaalea 110 Tuloste on liian tumma 110 Kirjoitinongelmat 111 CAPT-ongelmat 114 CAPT-ilmoitukset 117 Vianmääritysohjelman käyttö 119 CAPT-ohjelmiston asennuksen purku 121 Vianmääritys Luku 4 Vianmääritys 93

108 Jos kirjoittimessa on ongelma, jota ei voi ratkaista tämän luvun tietojen avulla, ota yhteys Canonin valtuutettuun huoltoedustajaan. Ennen kuin otat yhteyden Canoniin, varmista, että sinulla on seuraavat tiedot: Tuotenimi (LBP-800) Sarjanumero (kirjoittimen pohjassa olevassa tarrassa) Ostopaikka Ongelman luonne Toimet, joilla ongelmaa ja sen seurauksia yritettiin poistaa 94 Vianmääritys Luku 4

109 Paperitukokset Paperitukoksien paikannus Paperitukoksia voi esiintyä useissa paperiradan kohdissa. Paperitukosten paikannusta helpottaa alla oleva kaavio. Paikanna paperitukos ja poista se noudattamalla kyseiseen alueeseen liittyviä ohjeita. Muista tarkistaa kaikki alueet ennen tulostuksen jatkamista. ➀Paperinsyöttöalue ➁Kuvanmuodostusalue ➂Tulostusalue (tekstipuoli alaspäin) ➃Tulostusalue (tekstipuoli ylöspäin) 1 Vianmääritys Luku 4 Vianmääritys 95

110 Paperitukosten poistoa edeltävät toimet Tee alla mainitut toimet, ennen kuin yrität poistaa paperitukosta. Poista kellot ja mahdolliset rannerenkaat tai sormukset, ennen kuin kosketat kirjoittimen sisäosia. Nämä esineet voivat vahingoittua, jos ne joutuvat kosketuksiin kirjoittimen sisäosien kanssa. 1. Poista paperi monikäyttölokerosta. 2. Tartu etukanteen molemmin käsin ja avaa se täysin. 96 Vianmääritys Luku 4

111 3. Poista EP-22-kasetti nostamalla se kädensijasta ulos kirjoittimesta. Älä jätä kasettia valoon yli 5 minuutiksi. Aseta kasetti tarvittaessa alkuperäiseen suojapussiinsa tai kiedo se paksuun kankaaseen, jotta valo ei pääse siihen. Vianmääritys Luku 4 Vianmääritys 97

112 VAARA: Tulostusalueen varjostettu osa on kuuma, kun kirjoitin on käytössä. Älä kosketa tähän alueeseen, koska siitä saattaa seurata vammoja. Kun poistat paperitukosta, älä kosketa siirtorullaa (varjostettu osa), jonka pinta on hyvin herkkä, sillä pinnan naarmuuntuminen tai sormista tarttuvan rasvan joutuminen sille voivat heikentää tulostuslaatua. Ole varovainen, kun poistat paperia, sillä paperilla oleva väriaine saattaa tarttua käsiin tai vaatteisiin. Jos näin käy, pese se heti pois kylmällä juoksevalla vedellä. 98 Vianmääritys Luku 4

113 Älä kosketa lähellä siirtorullan oikeaa päätä olevia varjostettuja osia, jottei kirjoitin vahingoittuisi. Tarkista, että puristuksen vapautsvivut (mustat) aukenivat, kun etukansi avattiin, jottei kirjoitin vahingoittuisi. Jos paineenvapautusvivut eivät ole auki, sulje etukansi ja avaa se sitten uudelleen. Tällöin paineenvapautusvipujen pitäisi aueta automaattisesti. Jos viput eivät aukene automaattisesti, avaa ne käsin vetämällä tangon kummassakin päässä olevia vipuja varovasti sormilla eteenpäin, jolloin tanko vapautuu. Vianmääritys Luku 4 Vianmääritys 99

114 Paperitukoksien poisto Poista paperitukos molemmin käsin kirjoittimesta. Paperitukos paperinsyöttöalueessa Paperista on siirtynyt kirjoittimeen vain pieni osa Vedä kiinni jäänyt paperi varovasti molemmin käsin ylös ja ulos monikäyttölokerosta. Varo, ettei paperi repeydy vetämisen aikana. Jos paperi repeää, poista repeytyneet osat kirjoittimesta. 100 Vianmääritys Luku 4

115 Paperi on siirtynyt kokonaan kirjoittimeen Poista värikasetti (ks. "Paperitukosten poistoa edeltävät toimet" sivulla 96) ja tee seuraavat toimet. 1. Poista paperi syöttöalueelta vetämällä sitä varovasti eteenpäin. 2. Käännä paperin reunaa sisäänpäin niin, että tulostuspinta on rullan sisäpuolella, ja vedä sitten varovasti rullaantunut paperi ulos kirjoittimesta. Vianmääritys 3. Jos paperin etureuna on näkyvissä mutta se ei ole vielä kuvanmuodostusalueella, vedä paperia eteenpäin ja kierrä sitä rullalle. Älä vedä paperia ylöspäin paperinsyöttöaukosta, koska tämä voi vahingoittaa kirjoitinta. Vedä paperi varovasti ulos kirjoittimesta. Luku 4 Vianmääritys 101

116 Älä poista kiinni jäänyttä paperia ylöspäin; paperilla oleva väriaine tahraa kirjoittimen ja huonontaa tulostuslaatua pysyvästi. Aseta kasetti takaisin ja sulje etukansi. Paperinvapautusvivut palautuvat automaattisesti alkuperäiseen asentoonsa. 102 Vianmääritys Luku 4

117 Paperitukokset lähellä kuvanmuodostusaluetta Poista paperitukos molemmin käsin kirjoittimesta. Poista värikasetti (ks. "Paperitukosten poistoa edeltävät toimet" sivulla 96) ja tee seuraavat toimet. Paperin takareuna on näkyvissä Käännä paperi rullalle takareunasta niin, että tulostuspuoli jää rullan sisäpuolelle ja paperi tulee pois kuvanmuodostusalueelta. Vedä sitten rullalla oleva paperi varovasti ulos kirjoittimesta. Vianmääritys Luku 4 Vianmääritys 103

118 Paperin takareuna ei ole näkyvissä Vedä kiinni jäänyttä paperia varovasti eteenpäin ja kirjoittimesta ulos. Paperitukos ulostuloalueella, jossa arkit ovat tekstipuoli alaspäin Poista paperitukos molemmin käsin kirjoittimesta. Poista värikasetti (ks. "Paperitukosten poistoa edeltävät toimet" sivulla 96) ja tee seuraavat toimet. 1. Vedä kiinni jäänyttä paperia varovasti ulostulorullien välistä, kunnes etureuna tulee ulos kirjoittimesta. 2. Vedä kiinni jäänyttä paperia varovasti rullien välitse ja kirjoittimesta ulos. 104 Vianmääritys Luku 4

119 Älä koskaan vedä paperia ulos kirjoittimesta vetämällä sitä eteenpäin, jos paperi on ulostulorullien takana. Tämä voi vahingoittaa ulostulorullia. Paperitukos ulostuloalueella, jossa arkit ovat tekstipuoli ylöspäin Poista paperitukos molemmin käsin kirjoittimesta. Poista värikasetti (ks. "Paperitukosten poistoa edeltävät toimet" sivulla 96) ja tee seuraavat toimet. Vianmääritys Luku 4 Vianmääritys 105

120 Paperin etureuna on näkyvissä Pidä kirjoittimesta kiinni ja vedä varovasti kiinni jäänyttä paperia ulos suorana ja vaakatasossa. Jos paperi on pahasti taittunut, vapauta kiinni jäänyt paperi ja vedä se ulos kirjoittimesta. 106 Vianmääritys Luku 4

121 Paperin etureuna ei ole näkyvissä Jos paperi kiertyy telan ympärille kiinnitysyksikössä, joko paperin etu- tai takareuna voi olla ulottumattomissa. Poista paperi tällöin alla olevien ohjeiden mukaisesti. Jos paperi ei tule ulos kirjoittimesta helposti, tarkista, että paineenvapautusvivut (mustat) ovat auki (ks. sivu 99). 1. Taivuta paperia varovasti taaksepäin ja syötä paperi takaisin kiinnitysyksikön takana olevan paperinsiirtoaukon läpi. Ole varovainen, kun käsittelet paperia kiinnitysyksikön takana. Väriaine ei ole kiinnittynyt paperiin, ja se saattaa irrota helposti. Jos saat väriainetta käsiisi, pese se pois kylmällä juoksevalla vedellä. Vianmääritys Luku 4 Vianmääritys 107

122 2. Vedä paperi varovasti rullien välistä. Kun asetat kasetin takaisin paikalleen ja suljet etukannen, kirjoitin on tulostusvalmis. Jos kirjoitin palaa valmiustilaan, vika on korjattu. Jos kirjoitin ei palaa valmiustilaan, kirjoittimessa saattaa yhä olla paperitukos. Paperitukoksen aikana väriaine saattaa tahrata kirjoittimen sisäosia, jolloin tulostuksen jatkamisen jälkeen ensimmäiset sivut ovat tahraisia. 108 Vianmääritys Luku 4

123 Tulostuslaatuongelmat Tulosteessa on valkoisia pystyjuovia Tulosteeseen tulee alla olevan kuvan kaltaisia valkoisia pystyjuovia, jos väriaine on lopussa tai epätasaisesti jakaantunut. Korjaustoimi 1. Avaa etukansi ja poista EP-22-kasetti. 2. Heiluta kasettia varovasti edestakaisin viisi tai kuusi kertaa väriaineen tasoittamiseksi. (Lisätietoja on Aloitusoppaan kohdassa "EP-22-kasetin asennus".) 3. Aseta kasetti kirjoittimeen. 4. Sulje etukansi ja yritä tulostusta uudelleen. Jos ongelma toistuu, kasetti on luultavasti tyhjentynyt. Vaihda sen tilalle uusi; ohjeet ovat kohdassa "EP-22-kasetin asennus" Aloitusoppaassa. Vianmääritys Kun ostat vaihtokasetin, katso, että se on tarkoitettu tälle kirjoittimelle: Canon EP-22-kasetti. EP-22-kasetti riittää yleensä noin A4-kokoisen arkin tulostukseen edellyttäen, että kirjoittimella tulostetaan tavallisia tekstinkäsittelyasiakirjoja oletustiheydellä ja 4 %:n pistesuhteella (vastaa noin 5 %:n tulostuspeittoa). Kasetin todellinen kesto riippuu tulostettujen asiakirjojen peittoasteesta. Luku 4 Vianmääritys 109

124 Tulosteessa on mustia pisteitä Jos painerullalla on väriainetta, tulosteen etu- tai takapuolelle saattaa tulla 1 mm:n läpimittaisia mustia pisteitä. Korjaustoimi 1. Tulosta puhdistussivu tyhjälle paperiarkille tilaikkunan Asetuksetvalikon avulla. 2. Jos puhdistussivulla ei ole mustia pisteitä, painerulla on puhdas. 3. Jos puhdistussivulla on mustia pisteitä, toista vaihetta 1, kunnes ne ovat kadonneet. Tätä voi tehdä useita kertoja kirjoittimen siitä vahingoittumatta. Tuloste on liian vaalea Näin voi käydä silloin, kun tulostetaan paljon lämpimässä ympäristössä. Korjaustoimi 1. Lisää tummuutta. 2. Jos tällä ei ole vaikutusta, vaihda EP-22-kasetti. Tuloste on liian tumma Jos kirjoittimen lähellä on voimakas valonlähde, tulosteet saattavat olla liian tummia. Korjaustoimi 1. Tarkista, onko tummuusasetus oikein. Jos se ei ole, säädä tummuus. 2. Tarkista, onko kirjoittimen lähellä voimakas valonlähde. Jos näin on, siirrä kirjoitinta tai valonlähdettä. 110 Vianmääritys Luku 4

125 Kirjoitinongelmat Ongelma Syy Ratkaisu Kirjoitin ei tulosta Virtaa ei ole Kirjoittimessa ei ehkä ole paperia. Tulostustyöt on ehkä keskeytetty. Kasettia ei ehkä ole asennettu oikein. BIOS-porttiasetusta on ehkä muutettava. Rinnakkaiskaapeli ei ehkä ole yhteensopiva. Tietokoneessa on ehkä häiriö. Ohjelmisto lähettää ehkä vääriä koodeja. Virtajohtoa ei ehkä ole kytketty. Sähköpistorasia ei ehkä ole toimiva. Tarkista, että kirjoittimessa on paperia. Tarkista LBP-800-tilaikkunasta, onko töitä keskeytetty. Tarkista, että EP-22-kasetti on asennettu oikein. Ks. Aloitusopas. Katso tietokoneen käyttöohjeista käytettävissä olevat portit. Tarkista, että käytössä on 8- bittinen Centronics-yhteensopiva rinnakkaisliitäntäkaapeli, joka pystyy kaksisuuntaiseen tiedonsiirtoon. Tarkista, että tietokoneeseen on kytketty virta ja että se toimii oikein. Tarkista käytettävä ohjelmisto; se on saattanut lähettää pysäytyskoodin tai vastaavan komennon kirjoittimeen. Tarkista, että oikea kirjoitin on valittu Kirjoittimet-kansiosta. Tarkista, että virtajohto on kytketty hyvin sekä kirjoittimeen että sähköpistorasiaan. Tarkista, että sähköpistorasia on toimiva; kokeile tarvittaessa toista pistorasiaa. Vianmääritys Luku 4 Vianmääritys 111

126 Ongelma Syy Ratkaisu Kirjoitin lakkaa tulostamasta Väärä tuloste Verkkovirran jännite ei ehkä vastaa kirjoittimen asetuksia. Liitäntäkaapeli saattaa olla irti. Jos käytät samalla sovellusta, tulostus saattaa hidastua. Kirjoittimen ja tietokoneen välillä saattaa olla tiedonsiirto-ongelma. Kirjoittimet-kansiosta on valittu väärä kirjoitin. BIOS-asetuksia on ehkä muutettava. Tarkista, että kirjoittimeen merkitty käyttöjännite vastaa sähköverkon jännitettä. Tarkista tietokone ja kaapeli. Tulostusnopeus kasvaa, jos tulostustöiden prioriteetti on korkeampi. Tarkista, että kaapelit on oikein kytketty. Tarkista, että yhteyskaapeli on alle 2,0 metrin pituinen. Älä käytä kirjoittimen jakajaa. Tarkista, että olet valinnut oikean kirjoitinohjaimen Windowsista. Tarkista, että LBP-800 on valittu Kirjoittimet-kansiosta. Katso lisätietoja tietokoneen käyttöohjeista. Muuta rinnakkaisportin moodia tai osoitetta ja katso, ratkaiseeko tämä ongelman. 112 Vianmääritys Luku 4

127 Ongelma Syy Ratkaisu Kirjoitin lukitsee järjestelmän Järjestelmän asetuksissa saattaa olla vikaa. Tarkista, että käytössä on hyvälaatuinen suojattu liitäntäkaapeli. Syynä saattaa olla BIOS. Tarkista, että BIOS-asetukset ovat oikein. (Katso lisätietoja tietokoneen käyttöohjeista.) Tarkista, että fyysinen muisti toimii oikein. Jos käytössä on Toshiban sylimikro, muuta seuraavaa CONFIG.SYS-tiedoston riviä: c:\winutils\mxtime.exe siten, että uusi on REM c:\winutils\mxtime.exe Tietokone ilmoittaa laitteen aikakatkaisua Tietokone lähettää tietoa kirjoittimeen, mutta kirjoitin ei vastaa. Kirjoittimesta on ehkä katkaistu virta, siihen ei ole linjayhteyttä tai sitä ei ole kytketty tietokoneeseen. Varmista, että kirjoittimen toimintaa ei ole keskeytetty. Tarkista, että kirjoittimen liitäntäkaapeli on kunnolla kiinni sekä kirjoittimessa että tietokoneessa. Varmista, että paperi on oikein asetettu paperilokeroon. Käynnistä kirjoitin ja tietokone uudelleen. Yritä tulostaa uudelleen. Käytä toista kaapelia. Vianmääritys Luku 4 Vianmääritys 113

128 CAPT-ongelmat Ongelma Syy Ratkaisu Canon Advanced Printing Technology -ohjelmisto ei toimi oikein Adoben ATM-fontteja ei voi käyttää Ei voi tulostaa muilla kirjoitinohjaimilla kuin LBP-800:lla LBP-800 CAPTia ei ole valittu oletuskirjoitinohjaimeksi. Ohjelmistoa ei ehkä ole asennettu oikein. Käytössä on ehkä väärä Adobe Type Manager -versio. Kirjoitinohjain on kytketty samaan porttiin kuin LBP-800- kirjoitinohjain. Määritä LBP-800 CAPT oletusohjaimeksi. "Vianmääritysohjelman käyttö" sivulla 119 sisältää lisätietoja. Tarkista, että Canon Advanced Printing Technology -ohjelmisto on asennettu oikein, tulostamalla sivu sovelluksesta. Jos tulostus ei onnistu, ohjelmistoa ei ole asennettu oikein. Poista ohjelmisto ja asenna se uudelleen. "CAPT-ohjelmiston asennuksen purku" sivulla 121 sisältää lisätietoja. Käytössä on oltava Adobe Type Managerin versio 2.51 tai uudempi. Kytke kirjoitinohjain eri porttiin kuin LBP-800-kirjoitinohjain. 114 Vianmääritys Luku 4

129 Ongelma Syy Ratkaisu CD-ROM-valikko ei tule automaattisesti näkyviin CD-ROM-valikon automaattista näyttöä ei ole valittu CD-ROM-valikosta. Käynnistä CD-ROM-valikko käsin ja valitse "CD-ROMvalikon automaattinen näyttö". Automaattisen lisäyksen ilmoitus -ruutua ei ole valittu. Tarkista Laitehallinnasta, että "Automaattisen lisäyksen ilmoitus" -ruutu on valittu CD-ROM-aseman Ominaisuudetvalintaikkunassa. Lisätietoja on Windowsin ohjetoiminnossa. "Tiedostoa ei löydy CD-ROM-levyltä" - virhe CD-ROM-valikon käynnistyksessä. Ohjelma on ladattu kiintolevyltä. Poista CDMENU.EXEtiedosto kiintolevyltä ja käynnistä CD-ROM-valikko uudelleen CD-levyltä, jonka nimi on "User Software". Vianmääritys Luku 4 Vianmääritys 115

130 Ongelma Syy Ratkaisu Plug and play -asennus ei toimi. (Osa Windows 95- / Windows käyttöjärjestelmää) R1.02:n tulostinohjain (ver ) tai aikaisempi on asennettu käyttöjärjestelmään ja vastaa Plug and Play - tekniikkaa. Suorita asennus seuraavassa järjestyksessä. 1) Poista R1.02:n asennetut tulostinajurit (ver ) tai aikaisempi 2) Peruuta käyttöjärjestelmän käynnistyksen yhteydessä näyttöön tuleva Plug and Play - valintaikkuna, joka kehottaa asentamaan LBP-800:n. 3) Asenna sovellus käyttäen [Kirjoittimet]-hakemiston ohjattua toimintoa [Ohjattu tulostimen] asennus. Tämän asennuksen aikana valitse uusin Asenna levykkeeltä - valintaikkunassa näkyvä INFtiedosto. Valintaikkuna voidaan avata napsauttamalla ohjatun toiminnon Ohjattu tulostimen asennus -valintaikkunan painiketta [Levy]. 4) Poista tarpeettomat tiedostot käynnistämällä asennuslevykkeellä oleva CAPSWEEP.EXE -sovellus. CAPSWEEP.EXE - sovelluksen hakemistopolku on seuraava: Ohjainsovelluksen CD-asemasta (esim. D: on CD-ROM-asema) D: \Finnish\CAPSWEEP.EXE Verkosta ladatun version hakemistosta.. \levyke1\capsweep.exe 116 Vianmääritys Luku 4

131 CAPT-ilmoitukset Canon Advanced Printing Technology -ohjelmisto näyttää tulostusympäristön ja aktiivisen tulostustyön tilan tilaikkunassa. Virheilmoitukset Virheilmoitukset viittaavat ongelmiin, jotka on korjattava, jotta tulostus voisi jatkua. Toisinaan ilmoitukset muistuttavat jostain, mikä pitää tehdä, kuten paperitukoksen poistamisesta. Toisinaan taas virheilmoitukset kertovat, mikä on vikana ja miten vika pitäisi korjata. Ilmoitus Toimi Lisää paperia Vaihda paperiksi... Tarkista kirjoitin/ kaapeli Tarkista värikasetti Selvitä paperitukos Selvitä paperitukos Paperi on loppunut kirjoittimesta. Lisää paperia. Kun lisäät paperia, tilaikkunaan tulee automaattisesti teksti "Kirjoitin valmis". Kirjoittimessa oleva paperi ja määritetty paperi eivät ole samaa kokoa. Käytettävissä on kaksi vaihtoehtoa: Vaihda kirjoittimeen sellaista paperia, joka vastaa määritettyä paperikokoa. Aloita tulostus kirjoittimessa olevalla paperilla käyttämällä LBP-800:n tilaikkunassa olevaa Jatka työtä -valikkokomentoa. Tietokone ja kirjoitin eivät ole yhteydessä toisiinsa. Näin käy, jos kirjoittimen virta katkeaa, kaapeli irrotetaan tai kaapeli ei ole kaksisuuntainen. Kirjoittimessa ei ole värikasettia. Asenna värikasetti. Aloitusopas sisältää lisätietoja. Paperi on jäänyt kiinni kirjoittimeen tulostuksen aikana. Seuraa kirjoittimen tilanäytön ohjeita tai katso tässä luvussa aiemmin ollutta kohtaa "Paperitukoksien poisto". Tulostus jatkuu automaattisesti, kun paperitukos on poistettu. Kirjoittimen kansi on jäänyt auki tai värikasettia ei ole asetettu paikalleen paperitukoksen poiston jälkeen. Sulje kansi kunnolla. Vianmääritys Luku 4 Vianmääritys 117

132 Ilmoitus Sulje kirjoittimen kansi Muisti ei riitä Verkkosovitinvirhe Portti on varattu Tulostus epäonnistunut Huoltovirhe Toimi Kirjoittimen etukansi on auki. Sulje kansi, että voit jatkaa tulostusta. Muisti ei riitä tulostustyön käsittelyyn. Heitä pois viimeksi tulostunut sivu ja yritä jotakin seuraavista toimista: Sulje muut sovellukset tämän työn tulostuksen ajaksi. Tulosta työ pienemmissä osissa. Yritä tulostaa työ pienemmällä tarkkuudella (esim. 300 dpi). Muotoile monimutkaisimmat tulostustyön sivut uudelleen, jotta kuvia ja muita monimutkaisia muotoiluja olisi vähemmän. Verkkosovittimen tai kirjoittimen virtaa ei ole kytketty tai kirjoitinta ei ole kytketty. Kirjoitinportti on toisen laitteen käytössä. Yhteyksissä on liitäntäongelma. Esimerkiksi kirjoittimen kaapeli on irrotettu tai porttiliitännän kohde on muuttunut tulostuksen aikana. Canon Advanced Printing Technology -ohjelmisto on havainnut sisäisen ongelman LBP-800-koneistossa. 1 Katkaise kirjoittimesta virta ja irrota virtajohto pistorasiasta. 2 Avaa etukansi ja poista EP-22-kasetti. 3 Aseta kasetti takaisin paikalleen. Sulje etukansi hyvin käyttäen molempia käsiä. 4 Kytke virtajohto pistorasiaan ja kytke virta kirjoittimeen. 5 Jos virhe toistuu, ota yhteys Canonin valtuutettuun huoltoedustajaan. 118 Vianmääritys Luku 4

133 Vianmääritysohjelman käyttö Vianmääritysohjelma on apuohjelma, jolla voi ratkaista tulostusongelmia Windows 95/98- tai NT 4.0/2000 -ympäristössä. Vianmääritysohjelma etsii virheitä järjestelmän kokoonpanosta ja tekee automaattisia korjaustoimia, jos se vain on mahdollista. Vianmääritysohjelma ei havaitse laitteistoon liittyviä ongelmia, kuten kirjoitinkaapeli-, rinnakkaisportti- tai ECP-asetusongelmia. Käynnistä vianmääritysohjelma valitsemalla Canon CAPT -työkalut -ryhmästä Canon LBP-800 vianmääritys -kuvake. Vianmääritysohjelma tarkistaa seuraavat asiat ja korjaa mahdolliset ongelmat: Vapaa levytila asemassa, jossa on \Windows-hakemisto, ja vapaa muisti Asennetut tiedostot Valittu kirjoitinportti (onko käytettävissä) Rekisterit RapidPort-tietoliikennelaitteiden ohjaimet (Windows NT 4.0/2000) Kielen valvonta Kirjoitinohjaimet Tilaikkuna Kirjoittimen ominaisuudet Canon CAPT -työkalut -ohjelmakansio Jos vianmääritysohjelma löytää ongelman, näyttöön tulee virheilmoitus. Jokaiseen ilmoitukseen liittyy useita vaihtoehtoja, kuten Miten ongelma ratkaistaan Vianmääritysohjelma ei voi ratkaista ongelmaa Jatka vianmääritystä Lopeta vianmääritys Näytä ohjeita Jos vianmääritysohjelmaa käytetään verkkokirjoittimen työasemassa, se tekee verkkoon liittyviä tarkistuksia. Vianmääritys Luku 4 Vianmääritys 119

134 Windows NT 4.0/2000:n vianmääritysohjelma tarkistaa, onko taustaajopalvelu käynnistetty; jos näin ei ole, näyttöön tulee valintaikkuna eikä ohjelma käynnisty. Kun vianmääritysohjelma on tarkistanut tiedostot, näyttöön tulee seuraavankaltainen valintaikkuna. Vianmääritysohjelman ajon aikana ohjelma tallentaa lokitiedoston, jonka nimi on tshooter.tmp, järjestelmän temp-hakemistoon, joka voi olla esimerkiksi \windows\temp tai \temp. Lopeta-valintaikkunassa vianmääritysohjelma kysyy, halutaanko tulokset tallentaa tekstitiedostona. Valitse Tallenna tulos -ruutu ja anna haluamasi tiedostonimi. Tiedosto tallentuu.log-tunnisteisena. Kun napsautat OK edellä olevassa valintaikkunassa, näyttöön tulee Windowsin uudelleenkäynnistysikkuna. Windows on käynnistettävä uudelleen, jotta vianmääritysohjelman tekemät korjaukset tulisivat voimaan. 120 Vianmääritys Luku 4

135 CAPT-ohjelmiston asennuksen purku Jos CAPT-ohjelmisto ei toimi oikein, pura asennus ja asenna ohjelmisto sitten uudelleen. Ennen kuin aloitat, varmista, että sinulla on asennuksessa tarvittava asennusohjelmisto käsillä. Ennen kuin purat CAPT-ohjelmiston asennuksen, muista sulkea kaikki sovellukset. Asennuksen purkaminen: 1. Napsauta Käynnistä-painiketta ja osoita sitten Ohjelmat-kohtaa. 2. Osoita Canon CAPT -työkalut -kohtaa. 3. Valitse Canon LBP-800 asennuksen purku. 4. Noudata näyttöön tulevia ohjeita. 5. Windows 95/98: Napsauta OK, jolloin Windows käynnistyy uudelleen. Windows NT 4.0/2000: Valitse OK (tätä suositellaan) järjestelmän käynnistämiseksi uudelleen tai Peruuta järjestelmän käynnistämiseksi uudelleen jonakin toisena ajankohtana. Windows NT 4.0/2000:ssä ei voi purkaa Canon Advanced Printing Technology-ohjelmiston asennusta ilman hallintaoikeuksia. Vianmääritys Luku 4 Vianmääritys 121

136 122 Vianmääritys Luku 4

137 Luku 5 Kunnossapito Tässä luvussa kuvataan, miten kirjoitinta on hoidettava. Säännöllinen hoito pitää kirjoittimen hyvässä toimintakunnossa. Luvussa on seuraavat tiedot: Kirjoittimen käsittely ja puhdistus EP-22-kasetti Kirjoittimen käsittely ja puhdistus Kirjoittimen käsittely Muista seuraavat asiat, kun käsittelet kirjoitinta: Älä aseta raskaita esineitä kirjoittimen päälle. Älä aseta paperia tai muita esineitä tulostuslokeroon, johon paperi tulee tekstipuoli alaspäin. Kun kirjoitin tulostaa, älä heiluta tai liikuta kirjoitinta äläkä avaa etukantta. Jos teet näin, kirjoitin saattaa vahingoittua. Älä aseta käsinsyöttöaluetta suoraan auringonvaloon tai muuhun voimakkaaseen valoon. Kun irrotat kirjoittimen pistorasiasta, odota, että kirjoitin on jäähtynyt täysin, ennen kuin peität sen pölysuojuksella. Jos et käytä kirjoitinta pitkään aikaan, irrota se sähköpistorasiasta. Älä koskaan yritä purkaa kirjoitinta. Kunnossapito Luku 5 Kunnossapito 123

138 Kirjoittimen puhdistus Puhdista kirjoittimen kotelo säännöllisesti, jotta kirjoitin pysyy hyvässä kunnossa. Käytä kirjoittimen puhdistuksessa pehmeää liinaa, joka on hieman kostutettu veteen tai mietoon pesuaineliuokseen. Älä käytä muunlaisia liuottimia, kuten alkoholia tai bensiiniä, jotka voivat vahingoittaa pintaa. Pyyhi kotelo puhdistuksen lopuksi kuivalla liinalla. Irrota kirjoitin aina sähköpistorasiasta ennen puhdistusta. Älä läikytä vettä tai pesuainetta kirjoittimeen. Muuten kirjoitin voi vahingoittua ja seurauksena voi olla sähköisku. Älä öljyä kirjoitinta. Tätä kirjoitita ei tarvitse öljytä. EP-22-kasetti EP-22-kasetissa on rummuksi kutsuttu valoherkkä osa, jonka ominaisuudet muistuttavat valokuvausfilmiä. Siinä on myös mustaa hiilijauhetta, jota kutsutaan väiaineeksi. Rumpu on erittäin herkkä valolle ja se saattaa vaurioitua, jos siihen pääsee valoa. Tulostuslaatu voi myös huonontua, jos väriaine tulee paakkuiseksi tai jakaantuu epätasaisesti kasetissa. Noudata seuraavia ohjeita kasetin säilytyksessä tai käsittelyssä. 124 Kunnossapito Luku 5

139 Säilytysohjeet Säilytä kasettia suojapussissaan. Älä avaa pussia, ennen kuin olet valmis asentamaan kasetin kirjoittimeen. Älä säilytä kasettia paikassa, jossa se on alttiina suoralle auringonvalolle. Älä aseta kasettia pystyyn äläkä käännä sitä ylösalaisin. Jos väriaine paakkuuntuu kasetissa, sitä voi olla mahdoton saada entiselleen edes kasettia ravistamalla ja tulostuslaatu huononee. Älä säilytä kasettia paikassa, jonka lämpötila tai kosteusprosentti on korkea tai vaihtelee äkillisesti. Säilytä kasettia paikassa, jonka lämpötila on 0 C - 35 C. Älä säilytä kasettia paikassa, jonka ilmassa on suolaa tai syövyttäviä kaasuja, kuten aerosolisuihkeita. Pidä kasetti kaukana tietokoneen näytöstä sekä levyja levykeasemista. Kasetin magneetti voi vääristää näytön kuvaa tai vahingoittaa levyjen tietoja. Kunnossapito Luku 5 Kunnossapito 125

140 Käsittelyohjeet Älä aseta kasettia suoraan auringonvaloon. Älä aseta kasettia kirkkaaseen valoon tai yleisvalaistukseen yli 5 minuutiksi. Älä avaa rumpua suojaavaa kasetin suljinta. Jos suljin avataan ja rumpu vahingoittuu, tulostuslaatu saattaa huonota. Älä aseta kasettia pystyyn äläkä käännä sitä ylösalaisin. Jos väriaine paakkuuntuu kasetissa, sitä voi olla mahdoton saada entiselleen edes kasettia ravistamalla ja tulostuslaatu huononee. Pidä kasetti kaukana tietokoneen näytöstä sekä levyja levykeasemista. Kasetin magneetti voi vääristää näytön kuvaa tai vahingoittaa levyjen tietoja. Älä kosketa rumpua suojaavaa suljinta. Älä käsittele kasettia siten, että kätesi koskettaa rumpua suojaavaa suljinta. Kun siirrät kirjoitinta, poista kasetti kirjoittimesta. (Aseta kasetti alkuperäiseen suojapussiinsa tai kiedo se paksuun kankaaseen, jotta valo ei pääse siihen.) Oikea käsittelytapa 126 Kunnossapito Luku 5

141 VAARA: Älä hävitä värikasettia polttamalla. Väriaine on herkästi syttyvää. Älä yritä purkaa kasettia. EP-22-kasetin vaihto EP-22-kasetti riittää yleensä noin A4-kokoisen arkin tulostukseen. Tällöin edellytetään, että kirjoittimella tulostetaan tavallisia tekstinkäsittelyasiakirjoja oletustiheydellä ja 4 %:n pistesuhteella (vastaa noin 5 %:n tulostuspeittoa). Kasetin todellinen kesto riippuu tulostettujen asiakirjojen peittoasteesta. Jos asiakirjoissa on normaalia vähemmän tekstiä ja enemmän valkoista tilaa, kasetti kestää pidempään. Jos taas tulostat usein kuvia ja tekstiä, kasetti kestää vähemmän aikaa. Kun tulostuslaatuun liittyvää ongelmaa ei voi korjata luvussa 4, "Vianmääritys" olevilla ohjeilla, on luultavasti aika vaihtaa kasetti uuteen. 1. Tartu etukannen yläosaan kummaltakin puolelta ja vedä kansi varovasti täysin auki. Kunnossapito Luku 5 Kunnossapito 127

142 VAARA: Tulostusalueen varjostettu osa on kuuma, kun kirjoitin on käytössä. Älä kosketa tähän alueeseen, koska siitä saattaa seurata vammoja. 2. Tartu EP-22-kasettiin kädensijasta ja nosta se pois kirjoittimesta. 3. Asenna uusi kasetti. Lisätietoja on kohdassa "EP-22-kasetin asennus" Aloitusoppaassa. VAARA: Älä hävitä värikasettia polttamalla. Väriaine on herkästi syttyvää. 128 Kunnossapito Luku 5

143 Puhdistus Puhdistustoimintoa saatetaan tarvita silloin, kun vaihdetun EP-22-kasetin tulostuslaatu on huono. Noudata seuraavia ohjeita. 1. Aseta A4-arkki monikäyttölokeroon. 2. Avaa tilaikkuna napsauttamalla tehtäväpalkin kirjoitinkuvaketta. 3. Valitse Asetukset-valikosta Puhdistus. Puhdistussivun tulostus alkaa. Kun tulostus alkaa, tilaikkunan ilmoitusalueeseen tulee sana "Puhdistus"; tulostuksen päättyessä tilaikkuna palautuu normaaliksi. Puhdistuksen aikana tulostusta ei voi keskeyttää tai paperiasetuksia muuttaa. Kunnossapito Luku 5 Kunnossapito 129

144 130 Kunnossapito Luku 5

145 Liite A Kirjoittimen tekniset tiedot Malli: Tulostusmenetelmä: Tarkkuus: Tulostusnopeus: Paperikoot: Monikäyttölokero Työpöydällä pidettävä sivukirjoitin Lasersädettä käyttävä sähkövalokuvaustulostus kuvanluku 600 dpi 8 sivua minuutissa (A4-kokoinen paperi) 76,2 x x 356 mm Tavallinen paperi (A4, B5) Kirjoittimen tekniset tiedot Paperia enintään: 12,5 mm (noin 125 arkkia paperia, joka painaa 75 g/m 2 ) Erikoispaperi (piirtoheitinkalvot, tarrat, kirjekuoret, postikortit, hakemistokortit, värillinen paperi) Paperia enintään: 12,5 mm:n korkuinen pino (paitsi kirjekuoret) Kirjekuoria enintään: 6-10 kirjekuorta Paperin asetus käsin: Tavallinen paperi, erikoispaperi (piirtoheitinkalvot, tarrat, kirjekuoret, postikortit, hakemistokortit, värillinen paperi) Paperia enintään: 1 arkki Paperin tulostustapa: Alaspäin: Paperia enintään: 100 arkkia (75 g/m 2 ) Ylöspäin: 1 arkki (tulostetut arkit on poistettava yksitellen, koska tulostuslokeroa ei ole) Liite A Kirjoittimen tekniset tiedot 131

146 Käynnistysaika: Ensimmäinen tuloste: Värikasetti: Virtavaatimukset: Virrankulutus: Melutaso: Käyttöympäristö: Varastointiympäristö: Alle 8 sekuntia lämpötilassa 20 C (sekuntien määrä virran kytkemisestä valmiustilaan) Tulostus tekstipuoli alaspäin: Alle 18 sekuntia Tulostus tekstipuoli ylöspäin: Alle 17 sekuntia Tulostus A4-paperille monikäyttölokerosta lämpötilassa 20 C EP-22-kasetti V (±10 %) 50/60 Hz (±2 Hz) V (-10 %, +6 %) 50 Hz (±2 Hz) Tulostuksen aikana - noin 220 W (keskimäärin) Valmiustilassa - noin 5,5 W (keskimäärin) Äänentehotaso Tulostuksen aikana:enintään 6,2 beliä Valmiustilassa: Taustamelun taso Äänenpainetaso (kirjoittimen vieressä) Tulostuksen aikana:enintään 48 db (A) Valmiustilassa: Taustamelun taso Ilmoitetut melupäästöt standardin ISO 9296 mukaisia (verkkopistorasiaan kytketty kirjoitin) Lämpötila: 10 C - 32,5 C Kosteus: % (ei tiivistymistä) (kirjoitin ei kytketty seinäpistorasiaan) Lämpötila: 0 C - 35 C Kosteus: % (ei tiivistymistä) Mitat: 345 x 312 x 266 mm (L x S x K) Paino: Noin 6,35 kg ilman kasettia Pelkkä kasetti: noin 730 g 132 Kirjoittimen tekniset tiedot Liite A

147 Liite B Verkkosovitin Kun lisävarusteena saatava verkkosovitin on kytketty LBP-800:n rinnakkaisporttiin, kirjoittimen voi liittää suoraan verkkoon. Verkkosovittimen ja isäntäkoneen välissä on vertaisliitäntä. Työaseman ja kirjoittimen verkkosovittimen välissä voi myös olla tulostuspalvelin. LBP-800-kirjoittimen verkkosovitin voidaan kytkeä myös muihin Canon Advanced Printing Technology -kirjoitinmalleihin. Sitä ei voi kytkeä kirjoittimiin, joissa ei ole käytössä Canon Advanced Printing Technology -ohjelmistoa. Verkkosovitin Lukitse verkkosovitin napsauttamalla kiinni kaksi kirjoittimen pidikettä. Liite B Verkkosovitin 133

148 Suorat yhteydet työasemista Tulostustöiden keskitettyä ohjausta ei voi käyttää, koska tulostusjonot on hajautettu kaikkiin työasemiin. Kun useat työt kilpailevat keskenään, ne tulostuvat siinä järjestyksessä kuin ne tulevat verkkosovittimeen. Työt eivät ehkä saavu samassa järjestyksessä kuin missä ne on lähetetty. Jos esimerkiksi työasema 1 lähettää työt A ja B ja sitten työasema 2 lähettää työn C, tulostusjärjestys saattaa olla A, C, B, jos B-työ ei ole saapunut verkkosovittimeen kuin vasta A-työn valmistuttua. Jokaiseen työasemaan on asennettava verkkosovittimen tulostuksenvalvontaohjelma. Ohjatun Lisää kirjoitin -asennuksen käyttö edellyttää suoraa verkkoliitäntää. Koska ohjelmisto pitää kirjoitinporttia paikallisporttina, valitse "AXIS CAPT Port" porttiasetusikkunasta. 134 Verkkosovitin Liite B

149 Yhteys tulostuspalvelimen kautta Yhteyskäytännöt Tulostuspalvelimen avulla tulostustöitä voi ohjata keskitetysti (esimerkiksi muuttaa tulostusjärjestystä, peruuttaa töitä jne.). Kun useat työt kilpailevat keskenään, ne tulostuvat siitä järjestyksessä kuin ne on lähetetty. Verkkosovittimen tulostuksenvalvontaohjelma on asennettava vain tulostuspalvelimeen. Sitä ei tarvitse asentaa kaikkiin työasemiin. Kirjoittimen voi asentaa palvelimesta, ellei käytössä ole Windows 95/98 -palvelinta ja Windows NT 4.0/2000 -työasemaa. Verkon tulostuksenvalvontaohjelma on NetBEUI-yhteydessä kirjoittimeen. Verkkosovitin NetPilotin käyttö verkkosovittimen määrityksessä 1. Asenna NetPilot ja tulostuksenvalvontaohjelma. 2. Käynnistä NetPilot. 3. Valitse verkkosovitin näytössä näkyvästä luettelosta. 4. Määritä verkkosovittimen asetukset. Verkon tulostuksenvalvontaohjelman asennus 1. Kytke verkkosovitin verkkoon. 2. Asenna verkon tulostuksenvalvontaohjelma. Asennusohjelma käyttää automaattisesti jotain vapaata porttia. Lisätietoja on verkkosovittimen käyttöoppaassa. Kun valinnainen verkkosovitin on liitetty kirjoittimeen, voit käyttää NetSpot-apuohjelmaa. NetSpot-apuohjelman avulla valvot helposti verkkon liitettyjä kirjoittimia. Liite B Verkkosovitin 135

150 Tekniset tiedot Malli Pääkoneliitäntä Yhteyskäytännöt Kirjoitinliitäntä Virtalähde RAM-muisti ROM-muisti Flash-menetelmä Yhteensopivat isäntäkoneapuohjelmat Yhteensopivat kirjoittimet Varusohjelmisto Ulkoinen, kirjoittimen rinnakkaisporttiin kytkettävä sovitin 10Base-T ja 100Base-TX NetBEUI, SNMP (IP) Kaksisuuntainen rinnakkaisliitäntä (ECP) Vain NetBIOS/NetBEUI Ulkoinen virtalähde 2 Mt Flash EPROM, 1 Mt tai suurempi "Safe flash" NetSpot, NetPilot Vain Canon Advanced Printing Technology -kirjoittimet Asennusohjelma, tulostuksenvalvontaohjelma, NetPilot Lisätietoja ulkoisen verkkosovittimen kytkemisestä ja käytöstä on sovittimen käyttöohjeissa. 136 Verkkosovitin Liite B

151 Liite C Windows 2000-ohjelmiston asennus Windows 2000 Ohjattu kirjoittimen asennus CAPT-ohjelmiston voi asentaa paikalliseen Windows 2000:n Ohjattu tulostimen asennus-ohjelman avulla. 1. Valitse Käynnistä-valikosta Asetukset ja sitten Kirjoittimet. Esiin tulee Kirjoittimet-kansio. 2. Napsauta kahdesti Lisää kirjoitin -kuvaketta. Esiin tulee Ohjattu tulostimen asennus -valintaikkuna. Windows ohjelmiston asennus Liite C Windows 2000-ohjelmiston asennus 137

152 3. Sitten Seuraava >. 4. Valitse Paikallinen tulostin ja sitten Seuraava >. 5. Valitse käytettävä portti tai portit ja napsauta Seuraava >. 138 Windows 2000-ohjelmiston asennus Liite C

153 6. Napsauta Levy valmistajien/mallien valintaikkunassa. Windows ohjelmiston asennus 7. Esiin tulee Asenna levykkeeltä -valintaikkuna. Valitse hakemisto Selaa -painikkeella tai kirjoita CAPT-ohjelmiston sisältävän polun nimi ja napsauta OK. Jos esimerkiksi käytät CD-ROM-levyä asennuksessa ja CD-ROMaseman tunnus on D:, polun nimi on D:\Finnish\Win2000. Liite C Windows 2000-ohjelmiston asennus 139

154 8. Valitse kirjoitinmalli näytössä olevasta luettelosta ja napsauta Seuraava >. 9. Hyväksy oletuskirjoitin napsauttamalla Seuraava > tai kirjoita haluamasi nimi ja napsauta Seuraava >. 140 Windows 2000-ohjelmiston asennus Liite C

155 10. Määritä, onko kirjoitin jaettu muiden tietokoneiden kanssa vai ei. Valitse Seuraava >. Windows ohjelmiston asennus 11. Napsauta Kyllä, jos haluat tulostaa testisivun, tai Ei, jos et haluat tulostaa sitä, ja napsauta lopuksi Seuraava >. Liite C Windows 2000-ohjelmiston asennus 141

156 12. Sitten Valmis. Windows luo Canon CAPT -työkalut -kuvakkeen työpöydälle ja Kirjoittimet-kansioon tulee Canon LBP-800 -kuvake. 13. Kun asennus on päättynyt, esiin tulee seuraava valintaikkuna. Sulje valintaikkuna napsauttamalla OK. 14. Jos olet valinnut testisivun tulostuksen, testisivu tulostuu asennuksen päätyttyä ja esiin tulee seuraava valintaikkuna. Jos sivu tulostui oikein, napsauta OK. 142 Windows 2000-ohjelmiston asennus Liite C

157 Sanasto A Automatic Image Refinement (automaattinen kuvan viimeistely) Canonin tulostustekniikka, joka havaitsee ja viimeistelee automaattisesti merkkien ja grafiikan rosoiset reunat ja kaaret. C Canon Advanced Printing Technology (CAPT) Ohjelmisto, joka laajentaa Windows-käyttöjärjestelmän kirjoittimeen, mikä nopeuttaa ja yksinkertaistaa tulostusta. Canon Advanced Printing Technology -ohjelmisto tehostaa tulostuksen ohjausta ja kaksisuuntaista tiedonsiirtoa kirjoittimen ja Windows-tietokoneen välillä. Centronics-liitäntä Liitäntästandardi tiedon rinnakkaissiirtoa varten. Tässä kirjoittimessa on Centronics-tyyppinen rinnakkaisliitäntä, joka mahdollistaa kaksisuuntaisen tiedonsiirron. Ks. myös Liitäntäportti ja Rinnakkaisliitäntä. Sanasto D dpi Lyhenne sanoista "dots per inch". Mittayksikkö, joka ilmaisee kirjoittimen tulostustarkkuuden. LBP-800:n tulostustarkkuus on 600 dpi. E ECP Lyhenne sanoista "Extended Capabilities Port". Kaksisuuntainen tiedonsiirtotila, jossa tietoja siirretään erittäin nopeasti kirjoittimiin ja muihin laitteisiin. Sanasto 143

158 Edistymispalkki Tilaikkunassa tai sen kuvakkeessa oleva vaakapalkki, joka osoittaa, kuinka paljon tulostustyöstä on tulostettu. Erotinsivu Kunkin asiakirjan alkuun tulostuva valinnainen sivu, joka auttaa erottamaan tulostustöitä toisistaan. F Fontti Täydellinen samankokoisten ja -tyylisten merkkien kokoelma, esimerkiksi 12 pisteen lihavoitu Courier. Fyysinen RAM-muisti Tietokoneeseen asennettu fyysinen RAM (Random Access Memory) - muisti; tämän vastakohta on näennäismuisti. Ks. myös Näennäismuisti. H Harmaasävykuva Bittikarttakuva, joka tallentaa kunkin pisteen tiedon harmaasävynä eikä mustana tai valkoisena. J Jono Luettelo tiedostoista, jotka odottavat tulostusta tai ovat parhaillaan tulostumassa. Kun tiedosto on tulostunut, se poistuu tulostusjonosta. K Kaksisuuntainen tiedonsiirto Tämän ansiosta tietoa voidaan siirtää Canon Advanced Printing Technology -ohjelmiston ja paikalliskirjoittimen välillä kumpaankin suuntaan. 144 Sanasto

159 Kansio Levyssä oleva säilö, johon asiakirjat, ohjelmatiedostot ja muut kansiot tallennetaan. Aiempi nimi on hakemisto. Kiinnitysyksikkö Laite, jolla väriaine kiinnitetään paperille (tai muulle materiaalille) lämmön ja paineen avulla. Tämä kirjoittimen sisällä oleva yksikkö tulee erittäin kuumaksi (190 C) toiminnan aikana. Kilotavu (kt) Mittayksikkö, joka vastaa lukua 1024 ja jota käytetään kuvaamaan kirjoittimen tai tietokoneen muistin kokoa tuhannen tavun yksiköissä. Kirjoitinohjain Ohjelma, joka ohjaa tietokoneen ja kirjoittimen vuorovaikutusta. Kirjoitinohjain antaa Windowsille tietoja, kuten fonttien ja kirjoittimeen asennettujen toimintojen kuvaukset. Kirjoitinohjainta käytetään, kun Canon Advanced Printing Technology -ohjelmistoa käytetään tulostukseen. Kirjoittimet-kansio Säilö, johon kirjoittimen tiedot on tallennettu. Kirkkaus Vaaleiden ja tummien alueiden suhde. Kirkkauden vähentäminen tummentaa kokonaiskuvaa; kirkkauden lisäys vaalentaa sitä. Komento Komento määrää kirjoittimen tekemään jonkin tietyn toiminnon. Kommennot lähtevät tietokoneesta kirjoittimeen liitäntäkaapelin kautta, kun kirjoitin on valmiustilassa. Kontrasti Kuvan vaaleimman ja kirkkaimman alueen välinen ero. Kontrastin vähentäminen vaalentaa tummia alueita ja tummentaa vaaleita alueita; kontrastin lisäys tummentaa tummia alueita ja vaalentaa vaaleita alueita. Sanasto Sanasto 145

160 Kursiivi Fonttityyli, jonka tunnusomaisena piirteenä on eteenpäin kallistuvat merkit. Käynnistä-valikko Valikko, jossa on kaikkea tietokoneen kanssa tehtävää työtä edustavat aloituskomennot, kuten ohjelman käynnistys, asiakirjan avaus, tiedoston etsiminen ja ohjeiden luku. Käynnistä-valikko avataan napsauttamalla työpöydällä olevaa Käynnistä-painiketta. L Lajittelu Monisivuisen asiakirjan tulostus useana kopiona siten, että sivujärjestys säilyy. Lihavointi Tulostetun merkin piirre, joka osoittaa leveämpää ja tummempaa jälkeä. Tätä kutsutaan myös korostetuksi tai kaksinkertaiseksi tulostusjäljeksi. Liitäntä Kahden laitteen välinen rajapinta, jonka kautta ne ovat yhteydessä toisiinsa. LBP-800-kirjoittimessa on rinnakkaisliitäntä, jonka ansiosta se on yhteensopiva IBM:n ja vastaavien PC-tietokoneiden kanssa. Liitäntäkaapeli Kaksisuuntaisen tiedonsiirron kaapeli, jonka avulla kirjoitin ja tietokone yhdistetään. Liitäntäportti Portti, jonka kautta kirjoitin on yhteydessä tietokoneeseen. LBP-800:ssa on Centronics-tyyppinen 8-bittinen rinnakkaisportti, joka sijaitsee kirjoittimen takaosassa. Ks. myös Rinnakkaisliitäntä. Lomake Oma paperikoko, jonka leveyden ja korkeuden käyttäjä on määrittänyt. 146 Sanasto

161 Lomakepohja Tämä liittyy kaikille sivuille yhteisten tietojen tulostamiseen; tällaiset tiedot, esimerkiksi logo, otsikot tai taulukon rakenne, tulostuvat sovelluksesta tulevien tulostustietojen päälle. M Megatavu (Mt) Mittayksikkö, joka vastaa miljoonaa tavua ja jota käytetään kuvaamaan kirjoittimen tai tietokoneen muistin kokoa. N NetPilot Tällä apuohjelmalla voi hallita verkkokirjoittimia. Näennäismuisti Kiintolevyllä oleva muistitila, jota Windows käyttää tilapäisesti RAMmuistin jatkeena. Windows tekee tämän heittovaihtotiedoston avulla. Näin Windows saa käyttöönsä enemmän muistia, mutta sen käyttö hidastuu silloin, kun heittovaihtotiedostoa on käytettävä. Ks. myös Fyysinen RAM-muisti. Sanasto O Ohjain Ohjelma, joka ohjaa tietokoneen ja ulkoisen laitteen vuorovaikutusta. Kirjoitinohjain antaa Windowsille tietoja, kuten fonttien ja kirjoittimeen asennettujen toimintojen kuvaukset. Kirjoitinohjainta käytetään, kun Canon Advanced Printing Technology -ohjelmistoa käytetään tulostukseen. Ohjauspaneelit Windows-ohjelmat, joilla voi muuttaa järjestelmän, laitteiston, ohjelmiston ja Windowsin asetuksia. Oletusasetus Asetus, jota käytetään automaattisesti, jos mitään muuta asetusta ei määritetä. Sanasto 147

162 Oma tietokone Windows-ohjelma, jolla voi selata tietokoneen tiedostojärjestelmää sekä avata asemia, kansioita ja tiedostoja. Oma tietokone -ohjelmalla voi myös hallita tiedostoja ja tiedostojärjestelmää siirtämällä, kopioimalla ja poistamalla objekteja ja nimeämällä niitä uudelleen. Otsikkopalkki Vaakapalkki, joka sisältää ikkunan otsikon. Monissa ikkunoissa on ohjausvalikkoruutu ja suurennus- ja pienennyspainikkeet. P Paikalliskirjoitin Kirjoitin, joka on suoraan kytketty tietokoneeseen rinnakkaiskaapelin avulla. Paino Viittaa fontin paksuuteen: kevyt, normaali tai lihavoitu. Viittaa myös paperin paksuuteen. Palvelin Verkkotietokone, joka on suoraan liitetty kirjoittimeen. Palvelin ohjaa kirjoitinta ja käsittelee työasemilta tulevat tulostustyöt. Ks. myös Työasema. Paperin syöttö Paperiarkin ohjaaminen kirjoittimen paperiradalla. Paperirata Reitti, jota pitkin paperi kulkee kirjoittimen läpi. Paperitukos Tilanne, joka syntyy, kun paperi jää kiinni paperiradalla. Paperitukos on poistettava, ennen kuin tulostusta voi jatkaa. PDF Lyhenne sanoista "Portable Document Format". Yleisesti käytetty asiakirjamuoto, jolla voi siirtää asiakirjoja katseltavaksi eri tietokoneissa. PDF-asiakirjoja voi lukea ja tulostaa Adoben Acrobat Reader -ohjelmalla. 148 Sanasto

163 Pistekoko Merkin korkeus kuvapisteinä: yksi piste on 1/72 tuumaa. Profiili Profiili on tiedosto, johon on tallennettu kirjoittimen asetukset niin, että asetukset voidaan ottaa käyttöön valitsemalla profiili valikosta. Pystysuunta Tekstin tulostus sivun lyhyen reunan suuntaisesti. R RAM-muisti Tietokoneen työmuisti, jossa ohjelmia ja tietoa säilytetään tilapäisesti käsittelyn aikana. Tietokoneen sulkeminen tai uudelleenkäynnistys tyhjentää RAM-muistin. Vaativien asiakirjojen tulostaminen voi edellyttää sitä, että suljet muita ohjelmia tai lisäät tietokoneeseen RAMmuistia. Ks. myös Fyysinen RAM-muisti, Näennäismuisti. Rasterointi Harmaasävykuvan muunto mustiksi ja valkoisiksi pisteiksi, jotka simuloivat alkuperäisessä kuvassa olevia harmaasävyjä. Resurssienhallinta Windows-ohjelma, jolla voi selata, avata ja hallita tietokoneen levyasemia, kansioita ja tiedostoja. Resurssienhallinnalla voi myös katsella ja avata muissa verkon tietokoneissa olevia jaettuja kansioita. Resurssienhallinnassa tiedostoja voi siirtää, kopioida tai poistaa ja niiden nimen voi vaihtaa. Rinnakkaisliitäntä Liitäntä, joka siirtää useita bittejä samanaikaisesti (yleensä tavun kokoisina segmentteinä). Kirjoittimessa on sisäänrakennettu Centronicstyyppinen rinnakkaisliitäntä. Ks. myös Centronics-liitäntä. Sanasto Sanasto 149

164 Rinnakkaisliitäntäkaapeli Kaksisuuntainen kaapeli, joka on yleensä alle kahden metrin pituinen ja joka siirtää useita tietobittejä kirjoittimeen samanaikaisesti näin nopeuttaen tiedonsiirtoa. Rinnakkaisliitäntäkaapeleita kutsutaan myös Centronics-liitäntäkaapeleiksi. S Siirtorulla Siirtorulla painaa paperin vasten rumpua, kun väriainetta siirretään paperille. Skaalattavat fontit Skaalattavien fonttien ansiosta merkkejä voi tulostaa erikokoisina ja kierrettynä erilaisiin kulmiin. Tämä poikkeaa bittikarttafonteista, jotka tulostuvat tietynkokoisina ja tietyssä kulmassa. Skaalaus Tulostuskuvan suurentaminen tai pienentäminen. Sovitin Lisälaite, jonka avulla kirjoittimen voi kytkeä suoraan verkkoon. Ks. myös Vertaisliitäntä. Suhteutettu välistys Merkkien välistys merkkien leveyden mukaan. Tämä muuttuva merkkien välistys poistaa ikävän näköiset aukot ja tekee tekstin helpommaksi lukea. Suojakaapeli Kaapeli, jossa johdinmateriaalia peittää metallisuojus, joka suojaa kaapelin läpi kulkevaa tietoa sähkömagneettisilta häiriöiltä. Tämän kirjoittimen kanssa on käytettävä kaksinkertaisella suojuksella varustettua liitäntäkaapelia. Suunta Tekstin tulostus pysty- tai vaakasuunnassa. 150 Sanasto

165 T Tarkkuus Tulostuslaitteen pisteiden tiheys dpi-yksikköinä. Alhainen tarkkuus tekee merkeistä ja grafiikasta rosoisia, mutta tulostusnopeus on nopeampi kuin suurella tarkkuudella. Suuri tarkkuus tuottaa tasaisemmat kaaret ja kulmat ja vastaa paremmin perinteisiä fonttimuotoja, mutta tulostusnopeus on hitaampaa. Tämän kirjoittimen tarkkuus on 300 tai 600. Tarkkuusarvot muodostuvat vaaka- ja pystytiedosta (esimerkiksi 600 x 600 dpi). Tausta-ajo Prosessi, jossa sovellus lähettää asiakirjan tausta-ajo-ohjelmaan eikä suoraan kirjoittimeen, jolloin tietokone ja sovellus vapautuvat muihin tehtäviin. Tausta-ajoon asetetut asiakirjat tulostuvat vastaanottojärjestyksessä. Tila-asetukset Asetukset, jotka määrittävät, milloin kirjoittimen tilaikkuna avautuu ja kuuluuko ilmoitusten yhteydessä ääniä. Tilaikkuna Ikkuna, jossa Canon Advanced Printing Technology -ohjelmisto näyttää ilmoituksia aktiivisesta tulostustyöstä ja graafisen kuvan työn edistymisestä tietokoneelta kirjoittimelle. TrueType-fontit Skaalattavia fontteja käytetään sekä näytössä että tulostuksessa. TrueType-fontit voidaan muuttaa mihin kokoon tahansa, ja ne tulostuvat täsmälleen siten kuin ne näkyvät näytössä, mutta suuremmalla tarkkuudella. Tukos Tilanne, joka syntyy, kun paperi jää kiinni paperiradalla. Paperitukos on poistettava, ennen kuin tulostusta voi jatkaa. Tulostimen ominaisuudet -valintaikkuna Valintaikkuna, jossa on tietoa tietystä laitteesta, kuten kirjoittimesta. Sanasto Sanasto 151

166 Tulostuksenvalvontaohjelma Verkkosovittimen tulostuksenvalvontaohjelma tulostaa työt verkkosovittimen kautta. Tulostusjono Luettelo tiedostoista, jotka odottavat tulostusta tai ovat parhaillaan tulostumassa. Kun tiedosto on tulostettu, se poistuu tulostusjonosta. Tulostustyö Asiakirja, jonka Windows-sovellus on käsitellyt ja lähettänyt tausta-ajoohjelmalle lisättäväksi tulostusjonoon tai suoraan kirjoittimeen. Työasema Tietokone, joka on liitetty kirjoittimeen verkon välityksellä. Työasema ei ohjaa kirjoitinta suoraan. Se toimii kirjoittimen kanssa palvelimen kautta. Ks. myös Palvelin Työkalurivi Tilaikkunassa välilehdellä oleva alue, joka sisältää painikkeet tulostustyön keskeyttämiseksi, jatkamiseksi ja poistamiseksi. Työpöytä Koko Windows-näyttö, joka osoittaa Windowsin työskentelyalueen. Kuvakkeet, ikkunat ja tehtäväpalkki näkyvät Windowsin työpöydällä. V Vaakasuunta Tekstin ja grafiikan tulostus sivun pitkän reunan suuntaisesti. Vaihtovirta Sähkövirran laji, jota saadaan seinäpistorasiasta. Verkko Ryhmä tietokoneita, jotka on liitetty toisiinsa kaapeleilla ja muilla tavoin sekä käyttämällä ohjelmistoa, jonka avulla tietokoneet voivat käyttää yhteisesti laitteita (kuten kirjoittimia) ja välittää tietoa toisilleen. 152 Sanasto

167 Verkkosovitin Lisälaite, jonka avulla kirjoittimen voi kytkeä suoraan verkkoon. Ks. myös Vertaisliitäntä. Vertaisliitäntä Verkkoliitäntä tietokoneen ja kirjoittimen (tai muun laitteen) välillä, jossa tieto ei kulje palvelimen kautta. Ks. myös Palvelin, Työasema. Vianmääritysohjelma Ohjelma, joka auttaa vikatilanteiden ratkaisussa. Vianmääritysohjelma tarkistaa Windowsin asetukset ja korjaa mahdolliset virheet, jos se vain on mahdollista. Virheilmoitus Kirjoittimen tilaikkunaan tuleva ilmoitus, joka osoittaa häiriötä tai tilaa, joka on saanut Canon Advanced Printing Technology -ohjelmiston keskeyttämään tulostuksen. Jatka tulostusta toimimalla näytön ohjeiden mukaan. Väriaine Musta hartsipintainen jauhe EP-22-kasetissa. Kirjoitin asettaa väriaineen kirjoittimen valoherkän rummun pinnalle sähkövalokuvausmekanismin avulla. Väriaineen säästö Koska vain joka toinen tietobitti tulostuu, väriaineen kulutus pienenee. Sanasto W WebNetSpot Tällä apuohjelmalla ohjataan verkkokirjoittimia. WYSIWYG Lyhenne sanoista "What You See Is What You Get". Esimerkiksi kappaleen muotoilussa rivinvaihdot ovat täsmälleen samassa kohdassa tulostetulla sivulla kuin näytössä. Sanasto 153

168 Ä Äänimerkit Äänimerkit ilmoittavat käyttäjälle tilaikkunassa olevista kirjoittimen toiminnoista. Äänitiedosto Tiedosto, jossa on ääniohjaimella soitettavaa äänitietoa. Canon Advanced Printing Technology -ohjelmistoon kuuluu ääniohjain ja äänitiedostoja, jotka osoittavat tulostustiloja. 154 Sanasto

169 Hakemisto Numerot 600 dpi 2, 131 A A4-paperi 8, 16, 89, 109, 127, 131 Adoben ATM-fontit, ei voi käyttää 114 Aikakatkaisu, laitteen 113 Ajoitus-välilehti, Windows NT 63 Asennuksen purkaminen 121 Asennus, Canon Advanced Printing Technology Asetukset, kirjoittimen jako 44 Asetukset-valikko, käyttö Asetus kirjekuoret paperi Automatic Image Refinement 59, 74, 143 Avaus, tilaikkunan 75 B B5-paperi 8, 16, 89, 131 C C5-kirjekuoret 21, 89 Canon Advanced Printing Technology asennuksen purkaminen 121 asennus Canon Advanced Printing Technology 42 ei toimi oikein 114 ilmoitukset 89 91, käyttö 27, 42,?? 91 ongelmat tulostus Canon Advanced Printing Technology (CAPT) 143 Canon Inc. 94 Canon LBP-800 Asennuksen purkuohjelma 45 Lueminut-tiedosto 45 Ohje 45 Osat 4 5 Tilaikkuna 45 Vianmääritysohjelma 45 CD-ROM-valikko, ei avaudu 115 Centronics-liitäntä 111, 143 D dpi 143 E ECP 81, 143 Edistymispalkki 144 Edistymispalkki, tilaikkuna 76 Energy Star v Ensimmäisen tulosteen aika 132 EP-värikasetti Ks. Värikasetti Erikoispaperi 3, 8 Etukansi 96 Executive-paperi 89 F Fontti 144 H Hakemistokortit 9 Harmaasävykuva 144 Huoltovirhe 118 I Ilmoitukset 89 91, ja äänet varoitus 91 Hakemisto Hakemisto 155

170 J Jakaminen-välilehti Windows 95/98 50 Windows NT 64 Jatka tulostusta 78 Jatka työtä -painike 83 Jono 144 Juovat, valkoiset pysty- 109 K Kaksisuuntainen rinnakkaiskaapeli 46 tiedonsiirto 144 Kansi, kirjoittimen 4 Kasetti Ks. Värikasetti Keskeytä tulostus 78 Keskeytä työ -painike 83 Kiinnitysyksikkö 9, 10, 13, 107, 145 Kirjekuoret 8, 10, 24 asetus Kirjoitin ei tulosta 111 kunnossapito käsittely 123 lakkaa tulostamasta 112 lukitus 113 mitat 132 nopeus 131 ominaisuudet 2 ongelmat osat 4 5 paino 132 puhdistus 124 tekniset tiedot Varattu 118 verkon tila 87 värikasetti 124 yhteiskäyttö 42 Kirjoitin on varattu 118 Kirjoitin valmis -kuvake 88 Kirjoitinohjain 114, 145 Kirjoittimen animaatiot, tilaikkuna 76 Kirjoittimen jakoasetukset 43 Kirjoittimen kuvake 76 Kirjoittimen ominaisuudet Windows 95/98 -valintaikkunat Windows NT -valintaikkuna Kirjoittimen siirtäminen xii Kirkkaus 58, 145 kirkkaus 73 Kontrasti 58, 145 Kosteus 12, 132 Kunnossapito, kirjoittimen Kuva liian tumma 110 liian vaalea 110 Kuvakkeet, tilaikkunan 88 Käsinsyöttö 24 jatkuva 25 lokero 4, 13, 24 Käynnistysaika 132 Käyttö Tilaikkuna Vianmääritysohjelma Käyttöympäristö 132 L Laatu-välilehti Windows 95/98 58 Windows NT 73 Laitteen aikakatkaisu 113 Lajittelu 146 Liitä ntä 146 Liitä ntä kaapeli 146 Liitä ntä portti 146 Liitäntäportti 4 Lisäasetukset-painike 59, 74 Lisää paperia Hakemisto

171 Lomake 146 Lomakepohja 53, 68, 145 Lämpeämisaika 132 Lämpötila 132 M Megatavu 147 Melutaso 132 Merkintätavat iii Mitat, kirjoittimen 132 Monikäyttölokero 4, 131 kirjekuorien asetus paperin asetus Muisti ei riitä 118 Mustat pisteet 110 Määritykset, Viimeistely-välilehti 57 N NetPilot 135, 147 verkkosovitin 135 Nopeus, tulostus- 131 Nosto, kirjoittimen 123 O Odottavat työt -välilehti 86 Ohjain, ks. Kirjoitinohjain Ohjattu kirjoittimen asennus Ohjauspaneelit 147 Ohjeet kirjoitin 123 värikasetti 125 Ohje-valikko, käyttö 82 Oletusasetus 147 Oma paperikoko 53 valinta 53 Ominaisuudet, kirjoittimen 2 Ongelmat kirjoitin paperitukokset tulostuslaatu P Paikalliskirjoitin Paino, kirjoittimen 132 Paino, paperin 8, 131, 148 Palvelimen asetukset Windows NT 4.0/ Palvelin 148 Paperi asetus käsittely 7 25 rata 13 säilytys 12 ulostulo 14, 131 valinta 8 9 Paperi, paino 132 Paperikoko 131 oma 53 Paperin syöttö 148 Paperin tulostustavan valitsin 4 Paperinkäsittely 7 25 Paperinohjaimet 4 Paperituki 4 Paperitukokset, poisto PDF 148 Peruuta, tulostustyö 83 Pienennys, tilaikkunan 88 Piirtoheitinkalvot 9, 131 pistettä tuumalla 2 Plug and Play, Windows 95/98 33 Poikkeustilanne-kuvake 88 Poista tulostustyö 78 Poista tulostustyö -painike 83 Poisto, Canon Advanced Printing Technology -ohjelmiston 121 Poisto, paperitukoksien Portit-välilehti, Windows NT 62 Portti on varattu 118 Profiili 148 Hakemisto Hakemisto 157

172 Puhdistaminen kirjoitin 79 Puhdistus kirjoitin 124 värikasetti 129 Pystysuunta 149 R RAM-muisti 149 Rasterointi 149 Rinnakkaisliitä ntä 149 Rinnakkaisliitä ntä kaapeli 150 Rinnakkaisliitäntä kaapeli 46 liitin 4 Rinnakkaisportti, liitäntä 4 S Sanasto Selvitä paperitukos 117 Siirtorulla 5, 98, 150 Sivua minuutissa 131 Sivun asetukset -välilehti oma paperikoko 53 Windows 95/98 51 Windows NT 67 Skaalaus 150 Sulje kirjoittimen kansi 118 Sulkeminen, tilaikkunan 89 Suojakaapeli 150 Suojaus-välilehti, Windows NT 65 Suunta 150 Sähkölähde viii Säilytys paperi 12 värikasetti 125 T Tarkista kirjoitin/kaapeli 117 Tarkista värikasetti 117 Tarkistus tulostustyön tila 75 Tarkkuus 131, 151 Tarrat 10, 131 asetus käsin Tausta-ajo 151 Tavallinen paperi 131 Tavaramerkit ii Tekniset tiedot, kirjoittimen Tiedostoa ei löydy CD-ROM-levyltä 115 Tiedot-välilehti, Windows 95/98 49 Tila tulostustyö 75 verkko 87 Tilaikkuna 151 avaaminen 75 edistymispalkki 76 kirjoittimen animaatiot 76 kirjoittimen kuvake 76 kuvake 88 käyttö sulkeminen 89 tilarivi 76 työkalurivi 76 valikkorivi 76 Tilarivi, tilaikkuna 76 Toimia edellytetään -kuvake 88 Tulostettu työ -välilehti 85 Tulostuksenvalvontaohjelma 152 tulostuksenvalvontaohjelma, asennus 135 Tulostus Canon Advanced Printing Technology 42 nopeus 131 Tulostus epäonnistunut 118 Tulostus keskeytetty -kuvake 88 Tulostus tekstipuoli alaspäin 14 Tulostus tekstipuoli ylöspäin 15 Tulostusjono Hakemisto

173 Tulostuskuva juovat 109 liian tumma 110 liian vaalea 110 mustat pisteet 110 Tulostuslaatu, ongelmat Tulostuslokero (tekstipuoli alaspäin) 4 Tulostuslokero (tekstipuoli ylöspäin) 4 Tulostusnopeus 131 Tulostustavan valitsin 14 Tulostustyö, tila 75 Tulostustyö-välilehti 84 Tulostuvan paperin tuki 4 Tummuus liian tumma 110 liian vaalea 110 Turvallisuus iv xii Työ asema 152 Työkalurivi käyttö 83 tilaikkuna 76 Työvalikko, käyttö 78 V Vaakasuunta 152 Vaihda paperiksi Vaihto, värikasetin 127 Vaihtovirta 152 Valikkorivi käyttö Tilaikkuna 76 Valinta oma paperikoko 53 paperi 8 9 paperin tulostustapa 14 Valintaikkunat Windows 95/98:n kirjoittimien ominaisuudet Windows NT:n kirjoittimien ominaisuudet 74 Valitse lomakkeet -välilehti, Windows NT 66 Valkoiset pystyjuovat 109 Varastointiympäristö 132 Varoitusilmoitukset 91 Varoitus-kuvake 88 Varotoimet kirjoitin värikasetti Verkkokirjoitin Verkkosovitin , 153 tekniset tiedot 136 yhteys tulostuspalvelimen kautta 135 yhteys työasemista 134 yhteyskäytännöt 135 Verkkosovitinvirhe 118 Vertaisliitä ntä 153 Vianmääritys Canon Advanced Printing Technology kirjoitinongelmat poisto, Canon Advanced Printing Technology -ohjelmiston 120 poisto, paperitukoksien tulostuslaatuongelmat Vianmääritysohjelma 45, Viimeistely-välilehti määritykset 57 Windows 95/98 57 Windows NT 72 Virta ei ole 111 kulutus 132 vaatimukset 132 Virtaliitäntä 4 Virtaa ei ole 111 Virtakytkin 4 Väriaine 153 säästö 153 Hakemisto 159 Hakemisto

174 Välilehti-ikkuna käyttö 84 odottavat työt 86 tulostettu työ 85 tulostustyö 84 Värikasetti 124, 132 käsittely 126 puhdistus 129 säilytys 125 vaihto 127 Väärä tuloste 112 W WebNetSpot 153 Windows 95/98 Jakaminen-välilehti 50 Laatu-välilehti 58 Sivun asetukset -välilehti 51 Tiedot-välilehti 49 Viimeistely-välilehti 57 Yleiset-välilehti 48 Windows NT Ajoitus-välilehti 63 Jakaminen-välilehti 64 Laatu-välilehti 73 palvelimen asetukset 43 Portit-välilehti 62 Sivun asetukset -välilehti 67 Suojaus-välilehti 65 Valitse lomakkeet -välilehti 66 Viimeistely-välilehti 72 Yleiset-välilehti 61 WYSIWYG 153 Y Yhteiskäyttö, kirjoittimen 42 Yhteyskäytännöt 135 Yleiset-välilehti Windows 95/98 48 Windows NT 61 Ympäristö, tekniset vaatimukset 132 Ä Ä ä nimerkit 154 Ä ä nitiedosto Hakemisto
