1 INSPIRE tietotuotemäärittely v2.0 Land use, LU Aaro Mikkola TWG LU MAANMITTAUSLAITOS - TIETOA MAASTA 2010

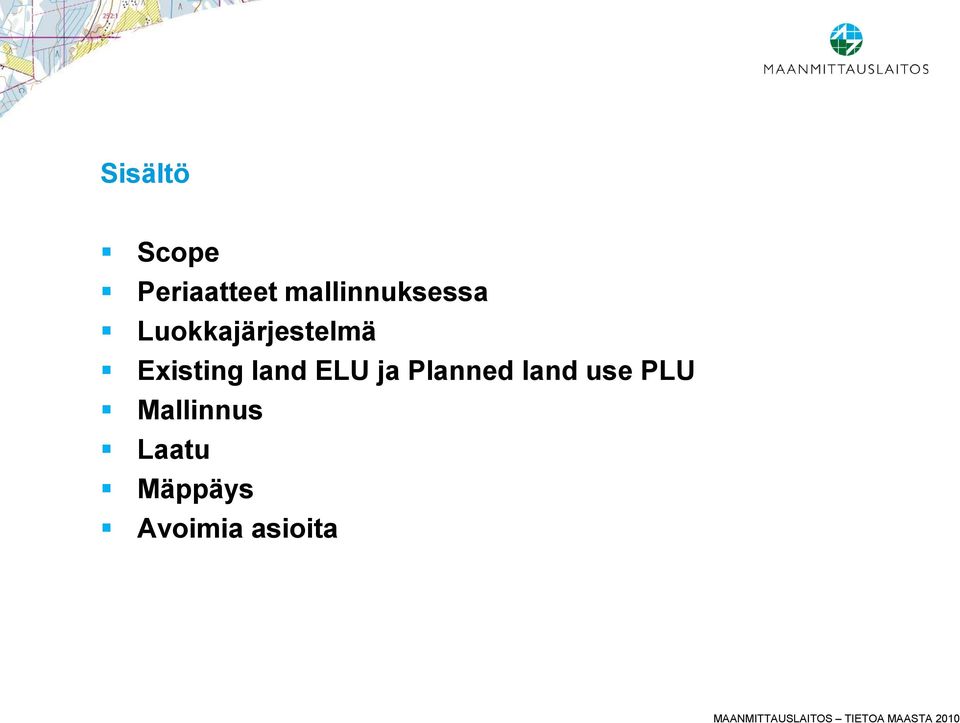

2 Sisältö Scope Periaatteet mallinnuksessa Luokkajärjestelmä Existing land ELU ja Planned land use PLU Mallinnus Laatu Mäppäys Avoimia asioita

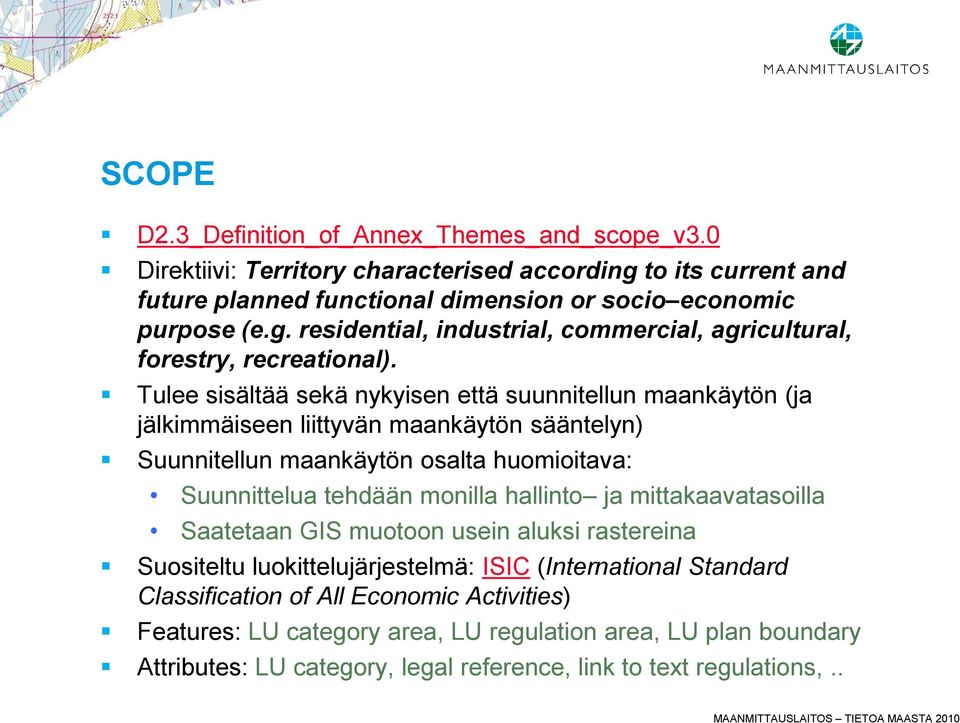

3 SCOPE D2.3_Definition_of_Annex_Themes_and_scope_v3.0 Direktiivi: Territory characterised according to its current and future planned functional dimension or socio economic purpose (e.g. residential, industrial, commercial, agricultural, forestry, recreational). Tulee sisältää sekä nykyisen että suunnitellun maankäytön (ja jälkimmäiseen liittyvän maankäytön sääntelyn) Suunnitellun maankäytön osalta huomioitava: Suunnittelua tehdään monilla hallinto ja mittakaavatasoilla Saatetaan GIS muotoon usein aluksi rastereina Suositeltu luokittelujärjestelmä: ISIC (International Standard Classification of All Economic Activities) Features: LU category area, LU regulation area, LU plan boundary Attributes: LU category, legal reference, link to text regulations,..

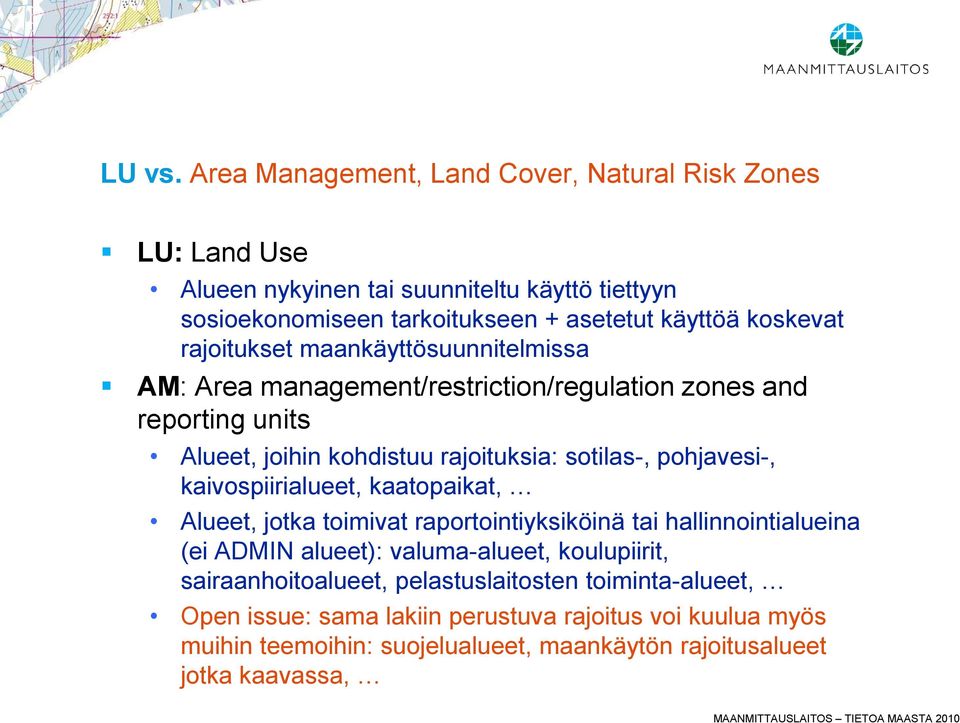

4 LU vs. Area Management, Land Cover, Natural Risk Zones LU: Land Use Alueen nykyinen tai suunniteltu käyttö tiettyyn sosioekonomiseen tarkoitukseen + asetetut käyttöä koskevat rajoitukset maankäyttösuunnitelmissa AM: Area management/restriction/regulation zones and reporting units Alueet, joihin kohdistuu rajoituksia: sotilas-, pohjavesi-, kaivospiirialueet, kaatopaikat, Alueet, jotka toimivat raportointiyksiköinä tai hallinnointialueina (ei ADMIN alueet): valuma-alueet, koulupiirit, sairaanhoitoalueet, pelastuslaitosten toiminta-alueet, Open issue: sama lakiin perustuva rajoitus voi kuulua myös muihin teemoihin: suojelualueet, maankäytön rajoitusalueet jotka kaavassa,

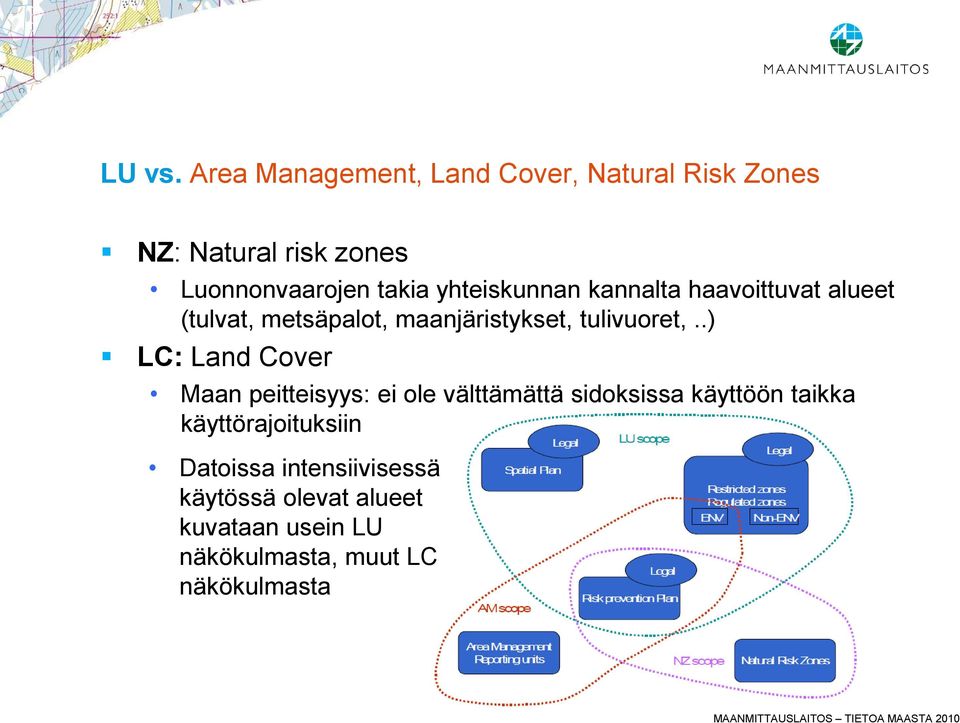

5 LU vs. Area Management, Land Cover, Natural Risk Zones NZ: Natural risk zones Luonnonvaarojen takia yhteiskunnan kannalta haavoittuvat alueet (tulvat, metsäpalot, maanjäristykset, tulivuoret,..) LC: Land Cover Maan peitteisyys: ei ole välttämättä sidoksissa käyttöön taikka käyttörajoituksiin Datoissa intensiivisessä käytössä olevat alueet kuvataan usein LU näkökulmasta, muut LC näkökulmasta

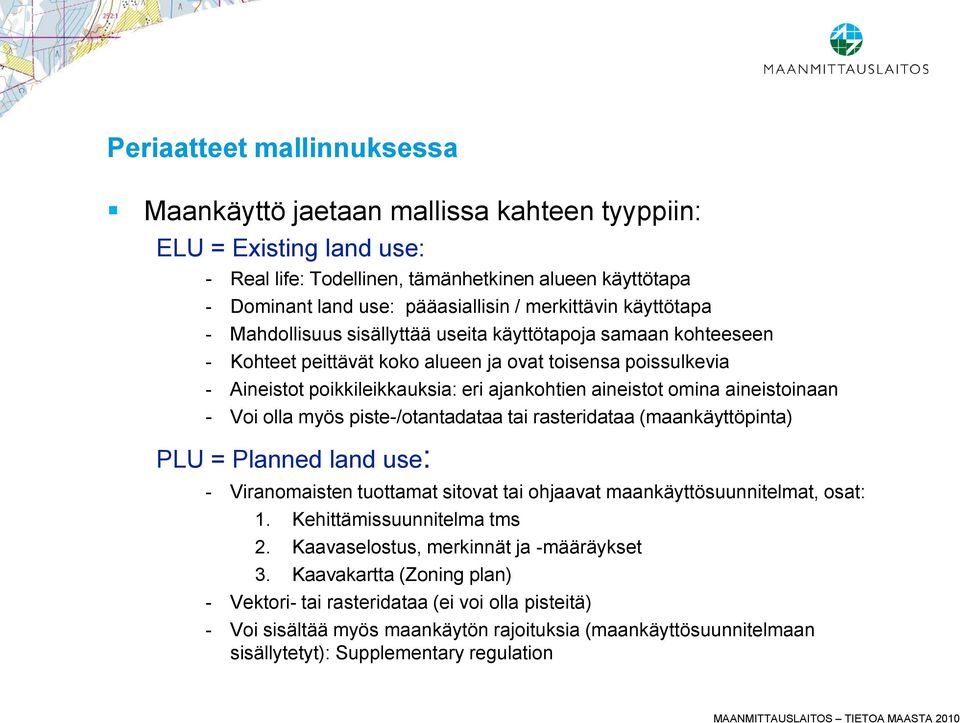

6 Periaatteet mallinnuksessa Maankäyttö jaetaan mallissa kahteen tyyppiin: ELU = Existing land use: - Real life: Todellinen, tämänhetkinen alueen käyttötapa - Dominant land use: pääasiallisin / merkittävin käyttötapa - Mahdollisuus sisällyttää useita käyttötapoja samaan kohteeseen - Kohteet peittävät koko alueen ja ovat toisensa poissulkevia - Aineistot poikkileikkauksia: eri ajankohtien aineistot omina aineistoinaan - Voi olla myös piste-/otantadataa tai rasteridataa (maankäyttöpinta) PLU = Planned land use: - Viranomaisten tuottamat sitovat tai ohjaavat maankäyttösuunnitelmat, osat: 1. Kehittämissuunnitelma tms 2. Kaavaselostus, merkinnät ja -määräykset 3. Kaavakartta (Zoning plan) - Vektori- tai rasteridataa (ei voi olla pisteitä) - Voi sisältää myös maankäytön rajoituksia (maankäyttösuunnitelmaan sisällytetyt): Supplementary regulation

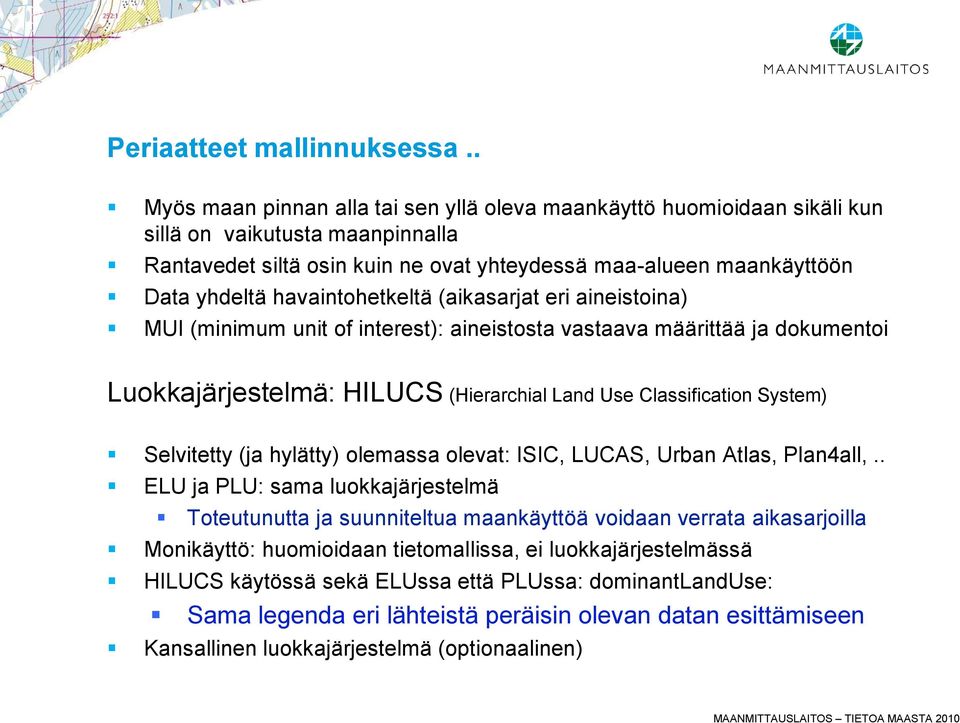

7 Periaatteet mallinnuksessa.. Myös maan pinnan alla tai sen yllä oleva maankäyttö huomioidaan sikäli kun sillä on vaikutusta maanpinnalla Rantavedet siltä osin kuin ne ovat yhteydessä maa-alueen maankäyttöön Data yhdeltä havaintohetkeltä (aikasarjat eri aineistoina) MUI (minimum unit of interest): aineistosta vastaava määrittää ja dokumentoi Luokkajärjestelmä: HILUCS (Hierarchial Land Use Classification System) Selvitetty (ja hylätty) olemassa olevat: ISIC, LUCAS, Urban Atlas, Plan4all,.. ELU ja PLU: sama luokkajärjestelmä Toteutunutta ja suunniteltua maankäyttöä voidaan verrata aikasarjoilla Monikäyttö: huomioidaan tietomallissa, ei luokkajärjestelmässä HILUCS käytössä sekä ELUssa että PLUssa: dominantlanduse: Sama legenda eri lähteistä peräisin olevan datan esittämiseen Kansallinen luokkajärjestelmä (optionaalinen)

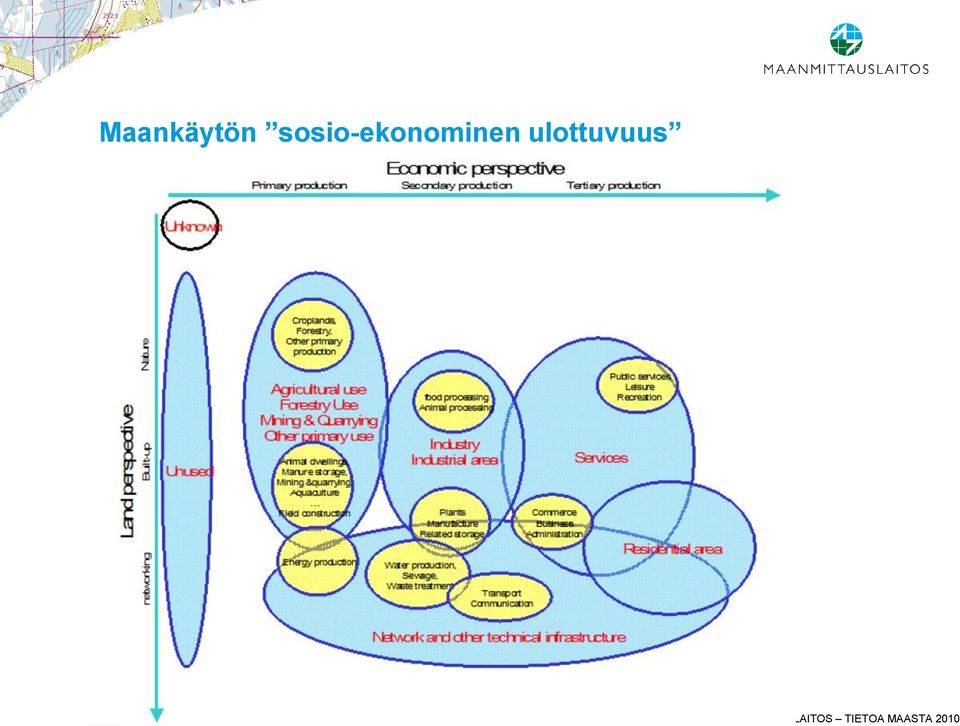

8 Maankäytön sosio-ekonominen ulottuvuus

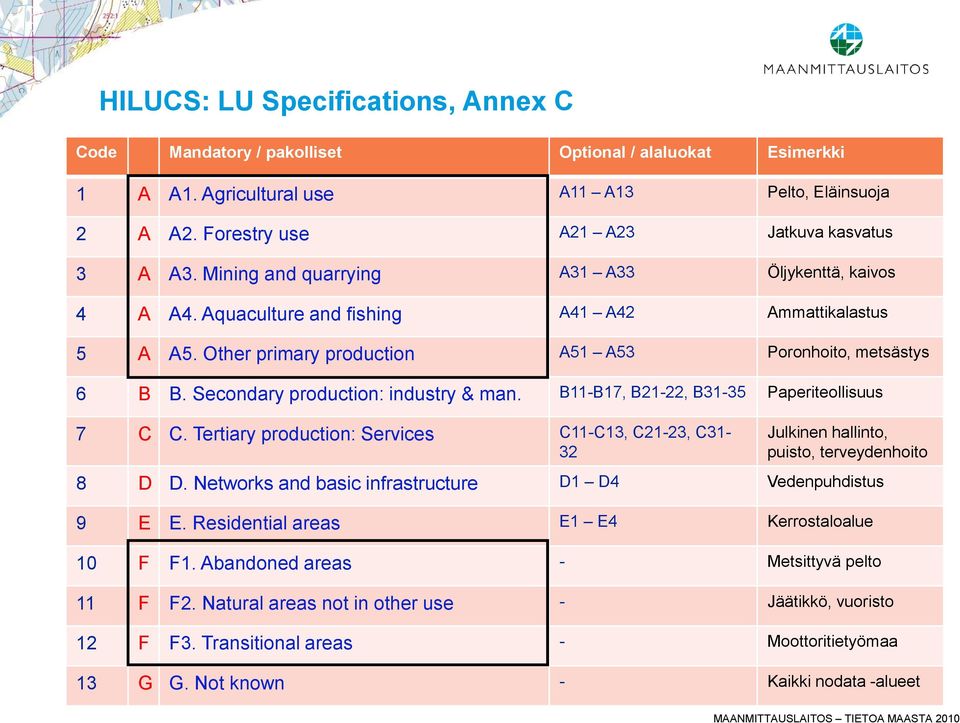

9 HILUCS: LU Specifications, Annex C Code Mandatory / pakolliset Optional / alaluokat Esimerkki 1 A A1. Agricultural use A11 A13 Pelto, Eläinsuoja 2 A A2. Forestry use A21 A23 Jatkuva kasvatus 3 A A3. Mining and quarrying A31 A33 Öljykenttä, kaivos 4 A A4. Aquaculture and fishing A41 A42 Ammattikalastus 5 A A5. Other primary production A51 A53 Poronhoito, metsästys 6 B B. Secondary production: industry & man. B11-B17, B21-22, B31-35 Paperiteollisuus 7 C C. Tertiary production: Services C11-C13, C21-23, C31-32 Julkinen hallinto, puisto, terveydenhoito 8 D D. Networks and basic infrastructure D1 D4 Vedenpuhdistus 9 E E. Residential areas E1 E4 Kerrostaloalue 10 F F1. Abandoned areas - Metsittyvä pelto 11 F F2. Natural areas not in other use - Jäätikkö, vuoristo 12 F F3. Transitional areas - Moottoritietyömaa 13 G G. Not known - Kaikki nodata -alueet

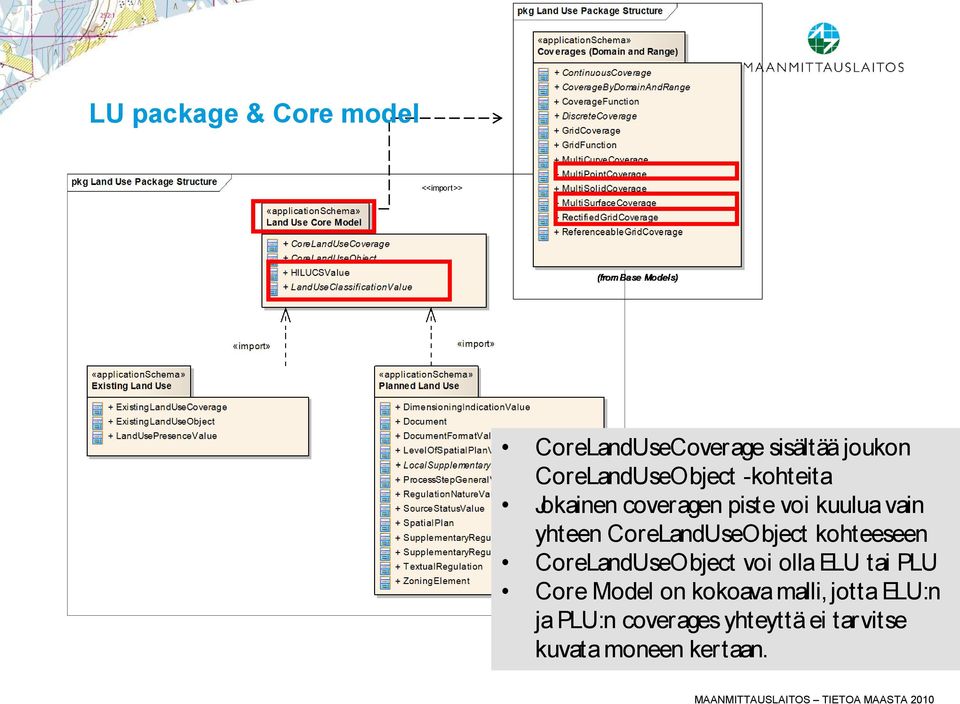

10 LU package & Core model <<import>> CoreLandUseCoverage sisältää joukon CoreLandUseObject -kohteita Jokainen coveragen piste voi kuulua vain yhteen CoreLandUseObject kohteeseen CoreLandUseObject voi olla ELU tai PLU Core Model on kokoava malli, jotta ELU:n ja PLU:n coverages yhteyttä ei tarvitse kuvata moneen kertaan.

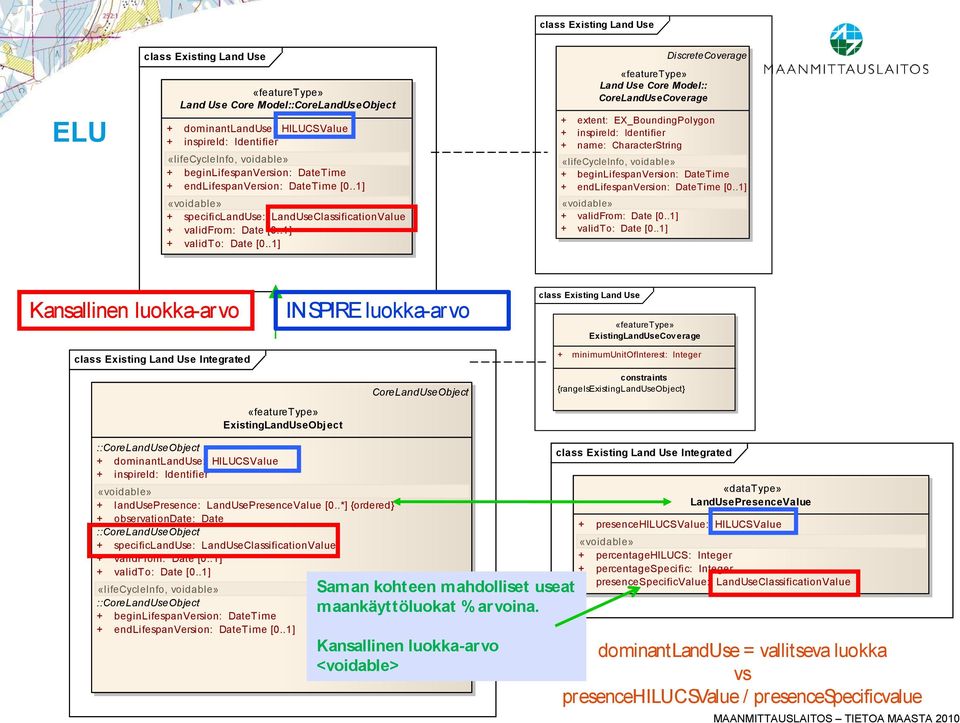

11 class Existing Land Use ELU class Existing Land Use «featuretype» Land Use Core Model::CoreLandUseObject + dominantlanduse: HILUCSValue + inspireid: Identifier «lifecycleinfo, voidable» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + specificlanduse: LandUseClassificationValue + validfrom: Date [0..1] + validto: Date [0..1] DiscreteCoverage «featuretype» Land Use Core Model:: CoreLandUseCoverage + extent: EX_BoundingPolygon + inspireid: Identifier + name: CharacterString «lifecycleinfo, voidable» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + validfrom: Date [0..1] + validto: Date [0..1] Kansallinen luokka-arvo class Existing Land Use Integrated INSPIRE luokka-arvo class Existing Land Use «featuretype» ExistingLandUseCov erage + minimumunitofinterest: Integer «featuretype» ExistingLandUseObject CoreLandUseObject constraints {rangeisexistinglanduseobject} ::CoreLandUseObject + dominantlanduse: HILUCSValue + inspireid: Identifier «voidable» + landusepresence: LandUsePresenceValue [0..*] {ordered} + observationdate: Date ::CoreLandUseObject + specificlanduse: LandUseClassificationValue + validfrom: Date [0..1] + validto: Date [0..1] «lifecycleinfo, voidable» ::CoreLandUseObject + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] Saman kohteen mahdolliset useat maankäyttöluokat % arvoina. Kansallinen luokka-arvo <voidable> class Existing Land Use Integrated «datatype» LandUsePresenceValue + presencehilucsvalue: HILUCSValue «voidable» + percentagehilucs: Integer + percentagespecific: Integer + presencespecificvalue: LandUseClassificationValue dominantlanduse = vallitseva luokka vs presencehilucsvalue / presencespecificvalue

12 PLU Maankäyttösuunnitelmat, joiden yhtenä osana on paikkatieto Viranomaisten hyväksymät, vahvistetut ja velvoittavat Mallinnuksen lähtökohtana ollut Plan4all projekti

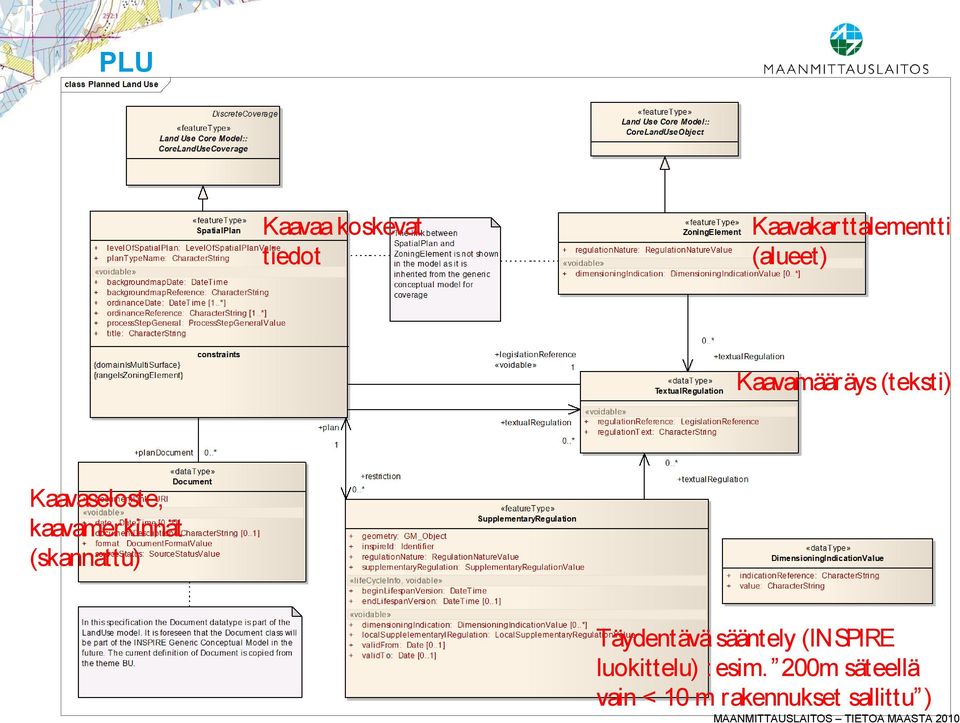

13 PLU Kaavaa koskevat tiedot Kaavakarttalementti (alueet) Kaavamääräys (teksti) Kaavaseloste, kaavamerkinnät (skannattu) Täydentävä sääntely (INSPIRE luokittelu) : esim. 200m säteellä vain < 10 m rakennukset sallittu )

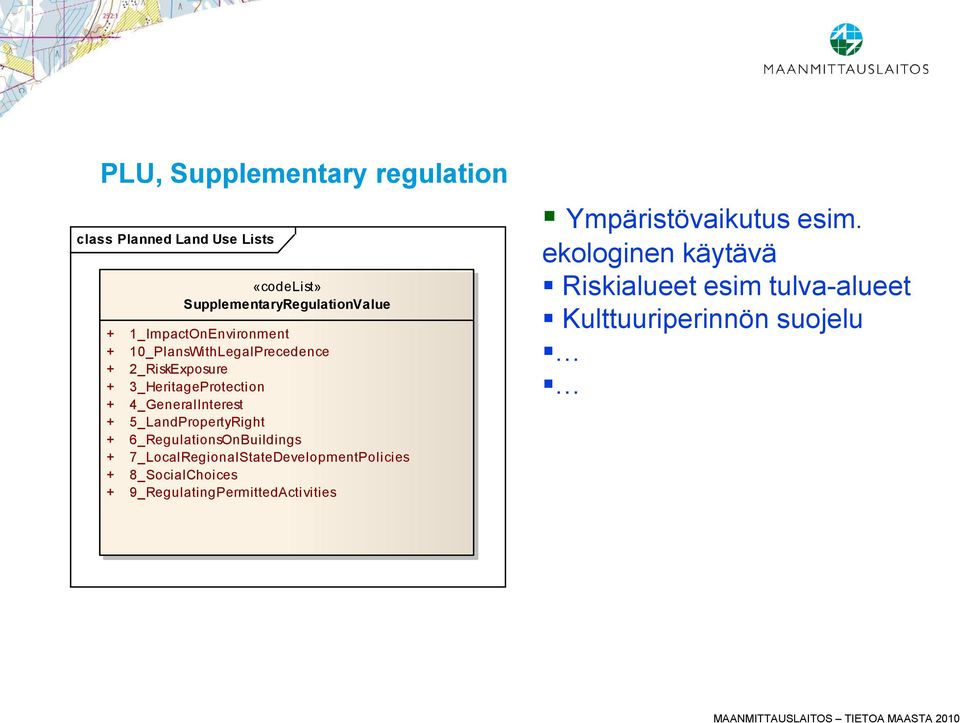

14 PLU, Supplementary regulation class Planned Land Use Lists «codelist» SupplementaryRegulationValue + 1_ImpactOnEnvironment + 10_PlansWithLegalPrecedence + 2_RiskExposure + 3_HeritageProtection + 4_GeneralInterest + 5_LandPropertyRight + 6_RegulationsOnBuildings + 7_LocalRegionalStateDevelopmentPolicies + 8_SocialChoices + 9_RegulatingPermittedActivities Ympäristövaikutus esim. ekologinen käytävä Riskialueet esim tulva-alueet Kulttuuriperinnön suojelu

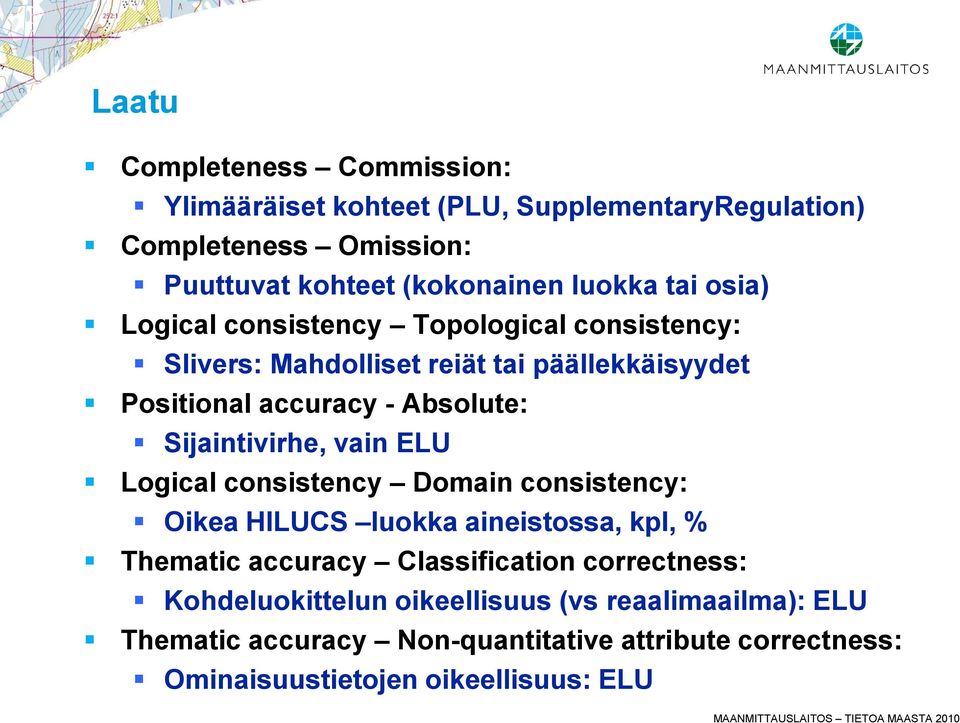

15 Laatu Completeness Commission: Ylimääräiset kohteet (PLU, SupplementaryRegulation) Completeness Omission: Puuttuvat kohteet (kokonainen luokka tai osia) Logical consistency Topological consistency: Slivers: Mahdolliset reiät tai päällekkäisyydet Positional accuracy - Absolute: Sijaintivirhe, vain ELU Logical consistency Domain consistency: Oikea HILUCS luokka aineistossa, kpl, % Thematic accuracy Classification correctness: Kohdeluokittelun oikeellisuus (vs reaalimaailma): ELU Thematic accuracy Non-quantitative attribute correctness: Ominaisuustietojen oikeellisuus: ELU

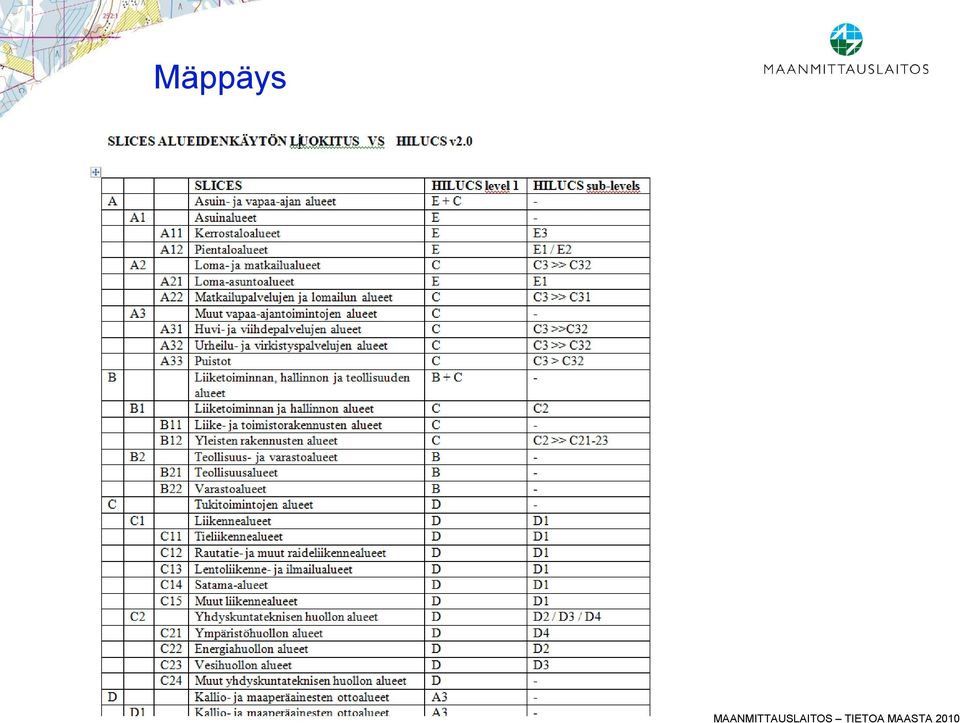

16 Mäppäys

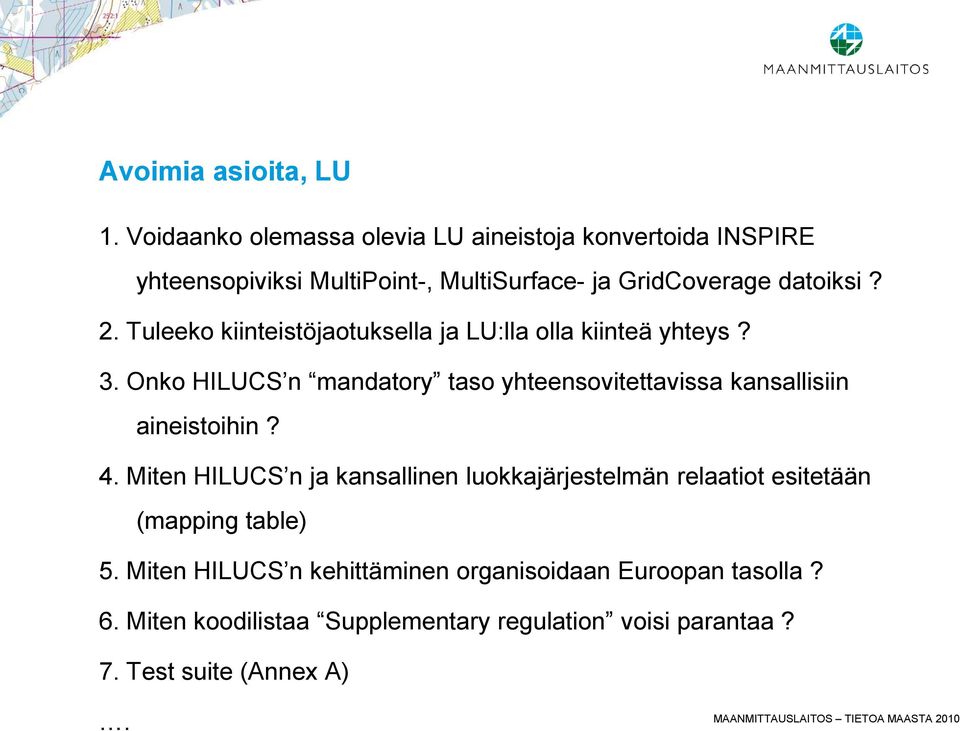

17 Avoimia asioita, LU 1. Voidaanko olemassa olevia LU aineistoja konvertoida INSPIRE yhteensopiviksi MultiPoint-, MultiSurface- ja GridCoverage datoiksi? 2. Tuleeko kiinteistöjaotuksella ja LU:lla olla kiinteä yhteys? 3. Onko HILUCS n mandatory taso yhteensovitettavissa kansallisiin aineistoihin? 4. Miten HILUCS n ja kansallinen luokkajärjestelmän relaatiot esitetään (mapping table) 5. Miten HILUCS n kehittäminen organisoidaan Euroopan tasolla? 6. Miten koodilistaa Supplementary regulation voisi parantaa? 7. Test suite (Annex A).
