Releco teollisuusreleiden sovellusopas

Transkriptio

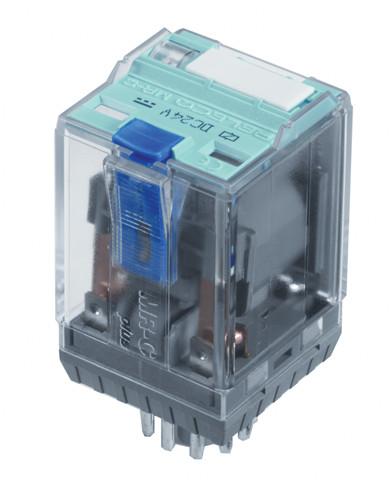

1 Keskus Releet Teollisuu Releco teollisuusreleiden sovellusopas Sovellusopas Vakiorele Releco vakiorelettä voidaan käyttää useimmissa sovelluksissa esim. automaatio, pneumatiikka, lämpötilansäätö, ohjausten tulo- ja lähtöreleenä. Tyyppi Artikkeli Kuvaus Koskettimet Max.katkaisuteho, jännite Vakio DC1 C2-A20. Teollisuusrele, 8-piik. 2-vaihtokosk. 10 A / 250 V 0,5 A / 110 V C3-A30. Teollisuusrele, 11-piik. 3-vaihtokosk. 10 A / 250 V 0,5 A / 110 V C4-A40. Teollisuusrele, 14-piik. (2,8 mm) 4-vaihtokosk. 10 A / 250 V 0,5 A / 110 V C5-A30. Teollisuusrele, 11-piik. (4,8 mm) 3-vaihtokosk. 16 A / 400 V 0,5 A / 110 V C7-A10. Pienoisrele, 8-piik. (4,8 mm) 1-vaihtokosk. 16 A / 250 V 0,5 A / 110 V C7-A20. Pienoisrele, 8-piik. (4,8 mm) 2-vaihtokosk. 10 A / 250 V 0,5 A / 110 V C9-A41. Pienoisrele,14-piik. (2,6 mm) 4-vaihtokosk. 5 A / 250 V 0,2 A / 110 V C10-A10. Interfacerele, 5-piik. (4,8 mm) 1-vaihtokosk. 10 A / 250 V 0,5 A / 110 V C12-A21 Interfacerele, 8-piik. (2,6 mm) 2-vaihtokosk. 5 A / 250 V 0,5 A / 110 V

2 Kaksoiskosketin Käytetään pienten virtojen kytkentään. Releissä on kaksoiskontaktit korkean luotettavuuden saavuttamiseksi. Min. kytkentävirta 1 ma/5 V. Koskettimet on varustettu 0,2μ kultauksella (C10-T13-releissä 3μ kultaus). DC1 C2-T21. Rele, 8-piik. 2-vaihtokosk. 6 A / 250 V 6 A / 30 V C3-T31. Rele, 11-piik. 3-vaihtokosk. 6 A / 250 V 6 A / 30 V C7-T21. Pienoisrele, 8-piik. (4,8 mm) 2-vaihtokosk. 6 A / 250 V 6 A / 30 V C10-T13. Interfacerele, 5-piik. (4,8 mm) 1-vaihtokosk. 6 A / 400 V 6 A / 30 V Kullatut koskettimet Kultakärkisillä releillä tarkoitetaan paksumpaa, 10μ kultapinnoitetta koskettimissa. Myös näitä releitä käytetään usein pienten virtojen kytkemiseen. Min. kytkentävirta on 50 ma, mutta kokemusten mukaan pienempienkään virtojen kytkennässä ei ole ongelmia. Kultaus suojaa myös koskettimia mahdollisten ympäristössä olevien kaasujen aiheuttamalta hapettumiselta. Tyyppi Artikkeli Kuvaus Koskettimet C2-A28. Rele, 8-piik. 2-vaihtokosk. C3-A38. Rele, 11-piik. 3-vaihtokosk. C4-A48. Rele, 14-piik. (2,8 mm) 4-vaihtokosk. C5-A38. Rele, 11-piik. (4,8 mm) 3-vaihtokosk. C7-A28. Pienoisrele, 8-piik. (4,8 mm) 2-vaihtokosk. C9-A42. Pienoisrele, 14-piik. (2,6 mm) 4-vaihtokosk. C10-A18. Interfacerele, 5-piik. (4,8 mm) 1-vaihtokosk. Sulkeutuva kosketin Rele, jossa on vaihtokoskettimien sijaan sulkeutuvat koskettimet, on suunniteltu erityisesti DC-kuormille. Koskettimien ilmaväli on 1,5 mm, jolla saavutetaan parempi katkaisukyky. Releessä ei ole mekaanista indikointia, mutta se voidaan varustaa LED-indikoinnilla sekä sammutus- ja napaisuusdiodilla. DC1 Kaksoiskosketin Kullattukosketin Sulkeutuvakosketin C2-G20. Rele, 8-piik. 2 sulkeutuva 10 A / 250 V 1,2 A / 110 V C3-G30. Rele, 11-piik. 3 sulkeutuva 10 A / 250 V 1,2 A / 110 V C5-G30. Rele, 11-piik. (4,8 mm) 3 sulkeutuva 16 A / 500 V 1,2 A / 110 V C7-G20. Pienoisrele, 8-piik. (4,8 mm) 2 sulkeutuva 10 A / 250 V 0,8 A / 110 V

3 Sarjaan kytketyt koskettimet (haarukkakosketin) Releessä on kaksi sarjaan kytkettyä kosketinta, jotka on tarkoitettu suurien DC-virtojen katkaisuun. Ilmaväli on yhteensä 3 mm (1,5+1,5), joka parantaa katkaisukykyä. Releessä ei ole mekaanista indikointia, mutta se voidaan varustaa LED-indikoinnilla sekä sammutus- ja napaisuusdiodilla. C7-X10. Pienoisrele, 8-piik. (4,8 mm) 1 sulkeutuva Magneettipuhallus Rele on tarkoitettu erittäin suurten DC-virtojen katkaisuun. Releessä on kaksi sarjaan kytkettyä kosketinta 3 mm ilmavälillä (1,5+1,5). Koskettimien välissä on magneetti, joka puhaltaa katkaisuvaiheessa syntyvää valokaarta ulospäin koskettimilta parantaen tällöin katkaisukykyä ja lisäten koskettimien elinikää. Releessä ei ole mekaanista indikointia, mutta se voidaan varustaa LED-indikoinnilla sekä sammutus- ja napaisuusdiodilla. 10 A / 250 V 6 A / 110 V 1 DC1 D C3-X10. Rele, 11-piik. 1 sulkeutuva 10 A / 250 V 7 A / 110 V 1 Rele, 14-piik. 2 sulkeutuva C4-X20. Haarukkakosketin (2,8 mm) (2 double make) 10 A / 250 V 7 A / 110 V 1 Rele, 11-piik. 1 sulkeutuva C5-X10. (4,8 mm) 16 A / 400 V 7 A / 110 V 1 DC1 DC13 Magneettipuhallus 1 sulkeutuva C3-M10. Rele, 11-piik. 10 A/250 V 10 A / 220 V 3,6 A / 110 V Magneettipuhallus C5-M10. Rele, 11-piik. (4,8 mm) 1 closing 16 A/400 V 10 A / 220 V 3,6 A / 110 V

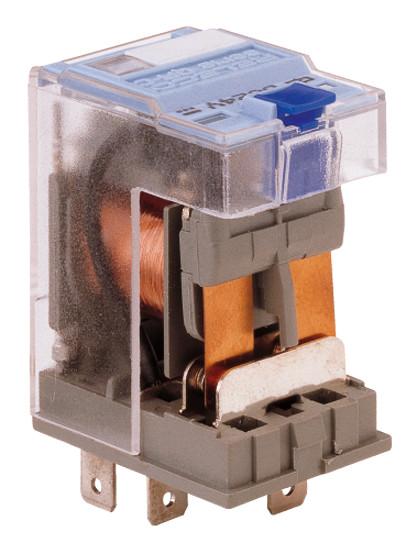

4 Remanenssirele Toimii pitkälti samoin kuten sysäysrele. Erona näillä on että remanenssireleessä on kaksi sisääntuloa. Yksi päällekytkentään ja toinen poiskytkentään (on/off). Min. pulssinpituus on/off- ohjauksessa on 50 ms. DC1 C3-R20. Rele, 11-piik. 2-vaihtokosketinta 10 A / 250 V 10 A / 30 V Rele, 14-piik. C4-R30. 3-vaihtokosketinta 10 A / 250 V 10 A / 10 V (2,8 mm) Remanenssion/off-tulolla C5-R20. 2-vaihtokosketinta 10 A / 400 V 10 A / 30 V Rele, 11-piik. (4,8 mm) C9-R21. Pienoisrele, 14-piik. (2,6 mm) 2-vaihtokosketinta 5 A / 120 V 5 A / 30 V Suurille syöksyvirroille C7-W10 on suunniteltu erityisesti suuria syöksyvirtoja varten (500 A, 2,5 ms). Releessä on kaksi rinnan toimivaa sulkeutuvaa kosketinta. Wolfram-pinnoitettu kosketin kytkee ja katkaisee virran, kun taas toista hopeapinnoitettua kosketinta käytetään stabiilin virran johtamiseen. Rele soveltuu erityisesti mm. loisteputkivalaisimien kytkemiseen. 5 AC5a/b (lamppuk Loisteputkirele C7-W10. Pienoisrele, 8-piik. (4,8 mm) 1 sulkeutuva 10 A / 250 V 6 A / 250 V

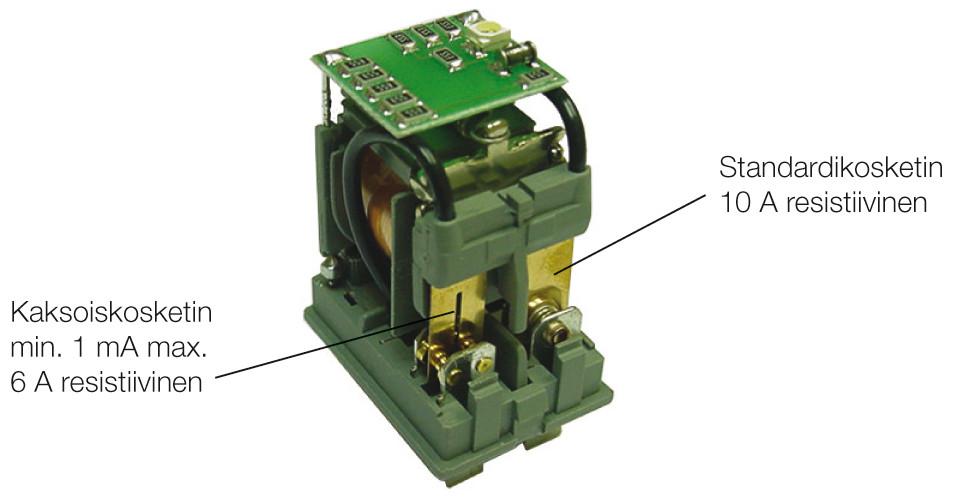

5 Matalatehorele Käytetään sovelluksissa, joissa vaaditaan pientä virrankulutusta tai laajaa kelajännitealuetta (esim. 0,8 2,5xUn). Koskettimissa on vakiona 0,2 μ kultaus. Tyyppi Artikkeli Kuvaus Koskettimet Max. katkaisuteho Matalatehorele C3-S14. (250 mw) Rele, 11-piik. 1-vaihtokosketinta 6 A / 250 V C3-E24. (500 mw) Rele, 11-piik. 2-vaihtokosketinta 6 A / 250 V C3-N34. (800 mw) Rele, 11-piik. 3-vaihtokosketinta 6 A / 250 V C9-E21. (500 mw) Pienoisrele, 14-piik. (2,6 mm) 2-vaihtokosketinta 5 A / 250 V Puolijohderele CSS on kantaan asennettava puolijohderele. Releessä ei ole mekaanisia osia joten mekaaniset rajoitukset eivät vaikuta releen elinikään. Rele on täysin äänetön ja sopii kohteisiin, joissa vaaditaan nopeaa kytkentää ja korkeaa kytkentätaajuutta. Tyyppi Artikkeli Kuvaus Staattinen rele CSS-... Interfacerele, 4-piik. (4,8 mm) Signaali/kuormarele C7-H23 on erikoisrele yhdellä kuormakoskettimella ja yhdellä signaalikoskettimella. Kuormakosketin on standardi (AgNi) max. 10 A virralle (resistiivinen kuorma). Signaalikoskettimena on kaksoiskosketin (AgNi + 0,2μAu) min. 5 ma/max. 6 A virralle. Rele soveltuu hyvin esim. logiikkaohjauksiin (katso alla oleva kuva). Tyyppi Artikkeli Kuvaus Signaali/kuormarele C7-H23. Pienoisrele, 8-piik. (4,8 mm)

6 Kuormakategoriat AC-1 AC-15 AC-5a/b DC-1 DC-13 Resistiivinen AC-kuorma Induktiivinen AC-kuorma Loisteputkikuorma Resistiivinen DC-kuorma Induktiivinen DC-kuorma Tilauskoodi
