1 Modernin tietoverkon ABC Anssi Rahkonen, HP Networking

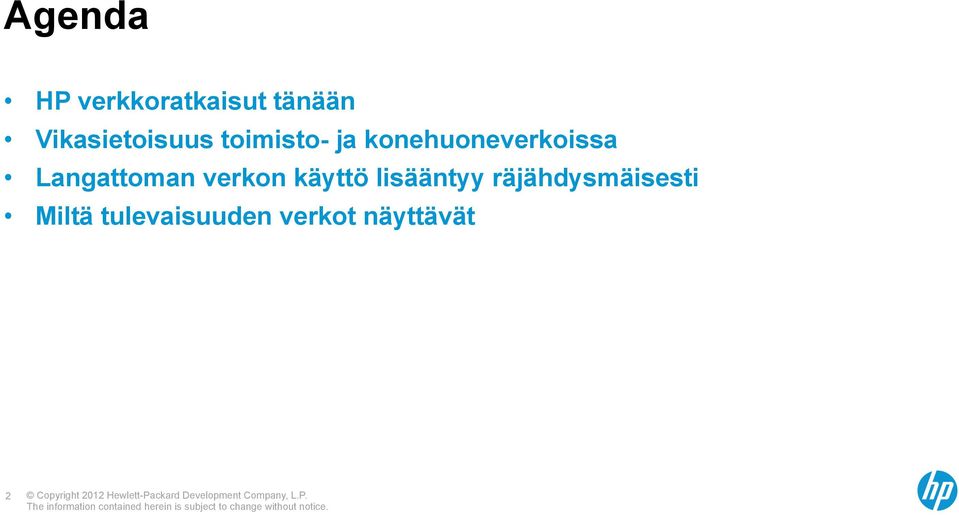

2 Agenda HP verkkoratkaisut tänään Vikasietoisuus toimisto- ja konehuoneverkoissa Langattoman verkon käyttö lisääntyy räjähdysmäisesti Miltä tulevaisuuden verkot näyttävät 2

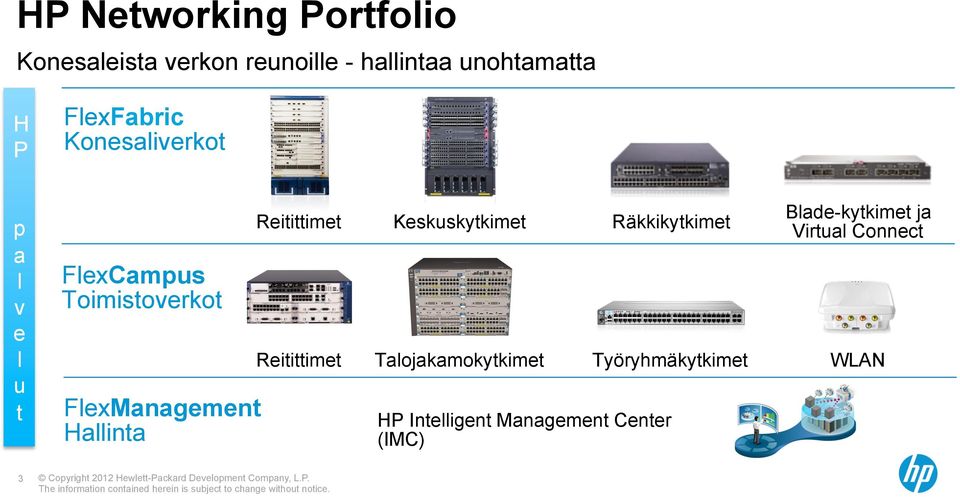

3 HP Networking Portfolio Konesaleista verkon reunoille - hallintaa unohtamatta H P p a l v e l u t 3 FlexFabric Konesaliverkot Reitittimet Keskuskytkimet Räkkikytkimet Blade-kytkimet ja Virtual Connect Reitittimet Talojakamokytkimet Työryhmäkytkimet WLAN FlexCampus Toimistoverkot FlexManagement Hallinta HP Intelligent Management Center (IMC)

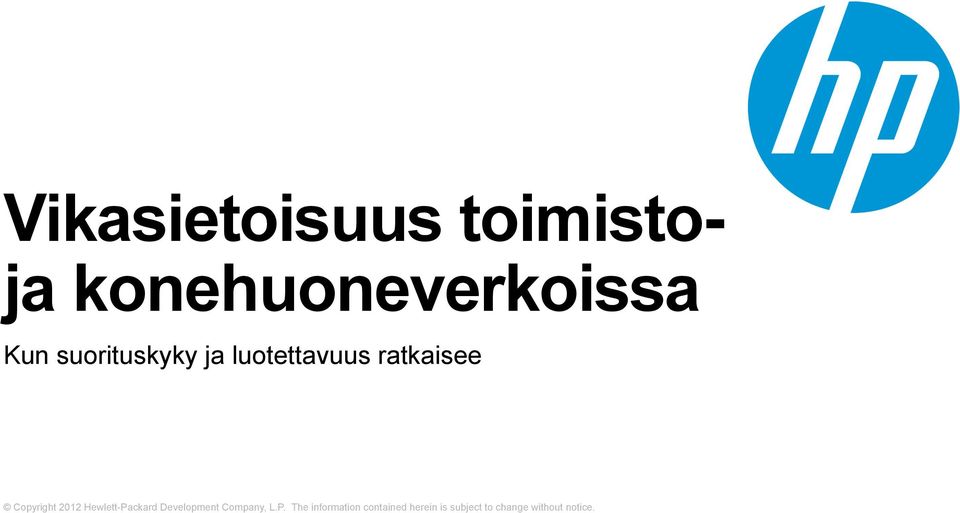

4 Vikasietoisuus toimistoja konehuoneverkoissa Kun suorituskyky ja luotettavuus ratkaisee

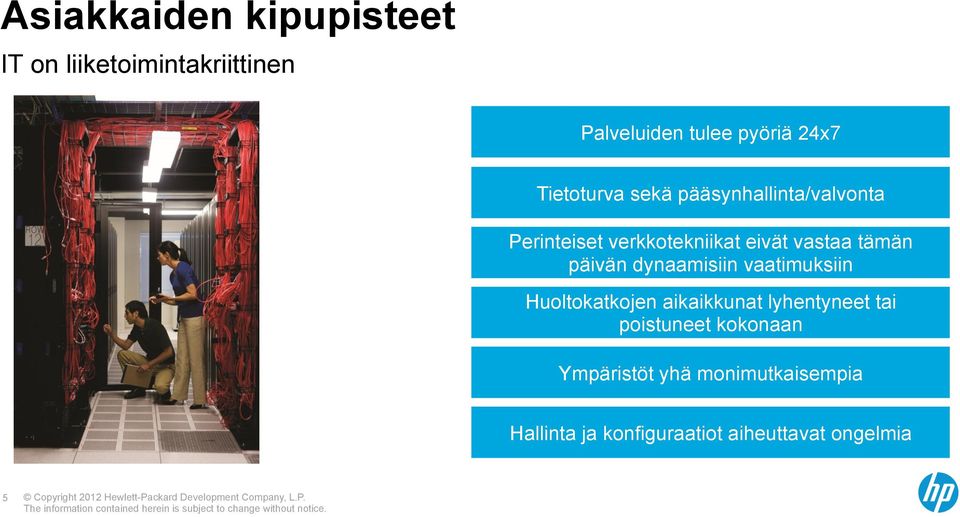

5 Asiakkaiden kipupisteet IT on liiketoimintakriittinen Palveluiden tulee pyöriä 24x7 Tietoturva sekä pääsynhallinta/valvonta Perinteiset verkkotekniikat eivät vastaa tämän päivän dynaamisiin vaatimuksiin Huoltokatkojen aikaikkunat lyhentyneet tai poistuneet kokonaan Ympäristöt yhä monimutkaisempia Hallinta ja konfiguraatiot aiheuttavat ongelmia 5

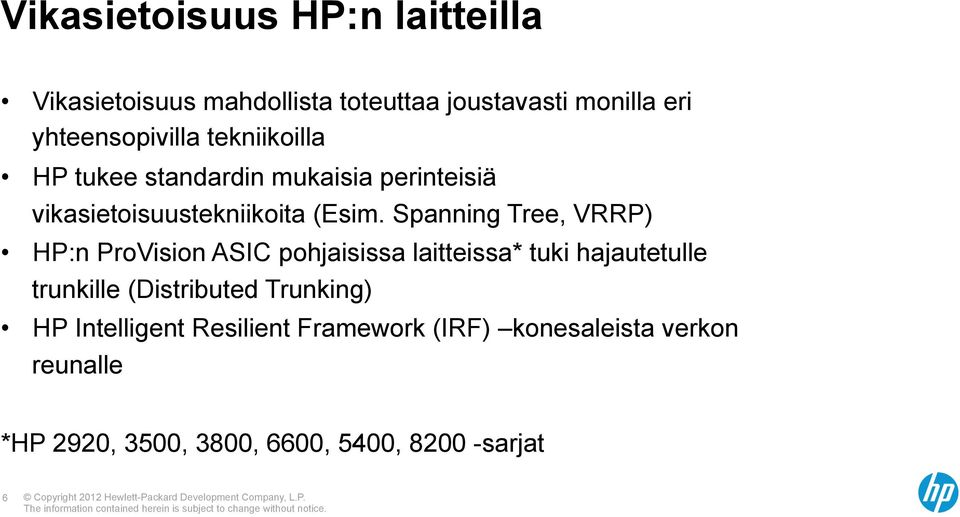

6 Vikasietoisuus HP:n laitteilla Vikasietoisuus mahdollista toteuttaa joustavasti monilla eri yhteensopivilla tekniikoilla HP tukee standardin mukaisia perinteisiä vikasietoisuustekniikoita (Esim. Spanning Tree, VRRP) HP:n ProVision ASIC pohjaisissa laitteissa* tuki hajautetulle trunkille (Distributed Trunking) HP Intelligent Resilient Framework (IRF) konesaleista verkon reunalle *HP 2920, 3500, 3800, 6600, 5400, sarjat 6

7 Distributed trunking (server-to-switch) Fyysisistä linkeistä muodostetaan looginen kanava (trunk) Kaikki linkit käytössä (Active), paras mahdollinen suorituskyky (ei blokattuja standby linkkejä) Palvelimen pitää tukea vain standardin mukasista 802.3ad LACP kanavaa Olemassaoleviin kytkimiin maksuttomalla ohjelmistopäivityksellä Server-to-Switch Distributed Trunking 7

8 Distributed trunking (switch-to-switch) Fyysisistä linkeistä muodostetaan looginen kanava (trunk) Kaikki linkit käytössä (Active), paras mahdollinen suorituskyky (ei blokattuja standby linkkejä) Yhteensopiva L3 vikasietoisuuden kanssa (esim VRRP) Yhteensopiva virtuaalikytkinteknologioiden kanssa (esim IRF ja VSS) LACP kanavilla. Switch-to-Switch Distributed Trunking Server-to-Switch Distributed Trunking 8

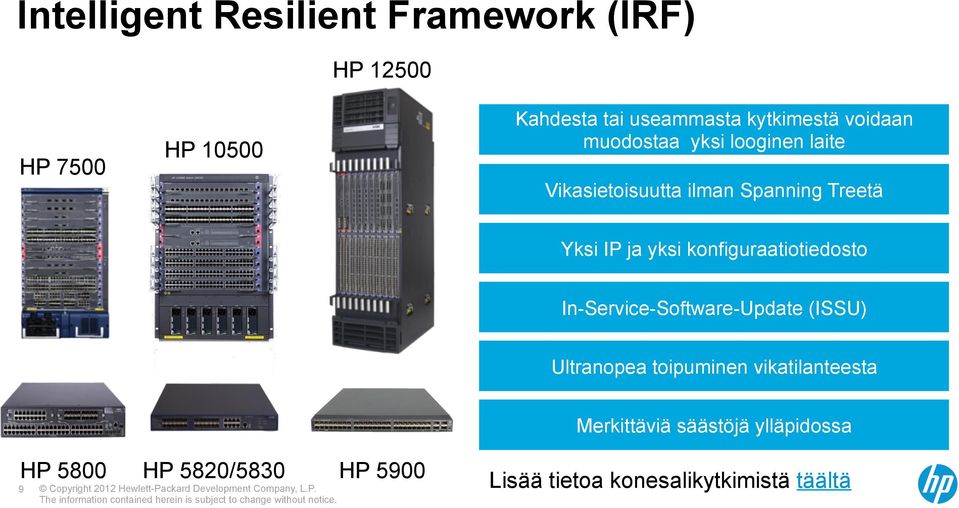

9 Intelligent Resilient Framework (IRF) HP HP 7500 Kahdesta tai useammasta kytkimestä voidaan muodostaa yksi looginen laite HP Vikasietoisuutta ilman Spanning Treetä Yksi IP ja yksi konfiguraatiotiedosto In-Service-Software-Update (ISSU) Ultranopea toipuminen vikatilanteesta Merkittäviä säästöjä ylläpidossa HP HP 5820/5830 HP 5900 Lisää tietoa konesalikytkimistä täältä

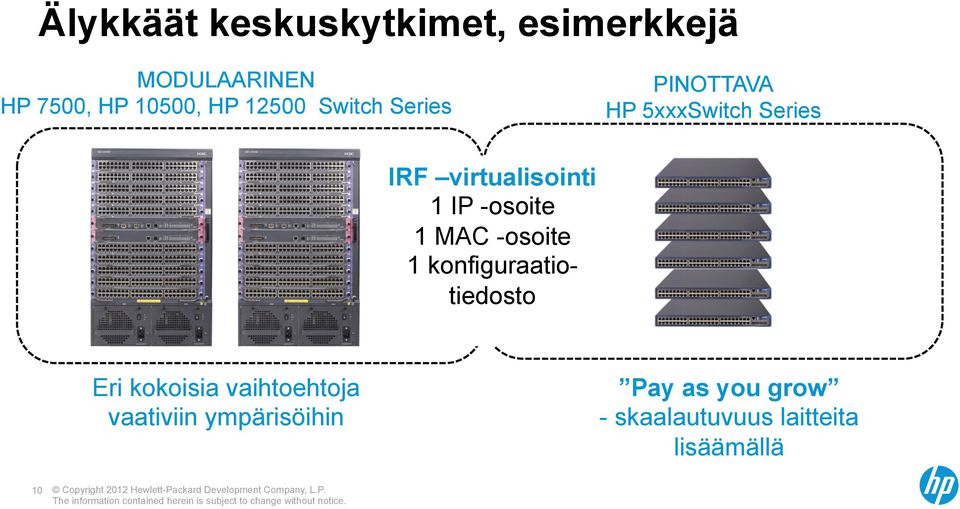

10 Älykkäät keskuskytkimet, esimerkkejä MODULAARINEN HP 7500, HP 10500, HP Switch Series PINOTTAVA HP 5xxxSwitch Series IRF virtualisointi 1 IP -osoite 1 MAC -osoite 1 konfiguraatiotiedosto Eri kokoisia vaihtoehtoja vaativiin ympärisöihin Pay as you grow - skaalautuvuus laitteita lisäämällä 10

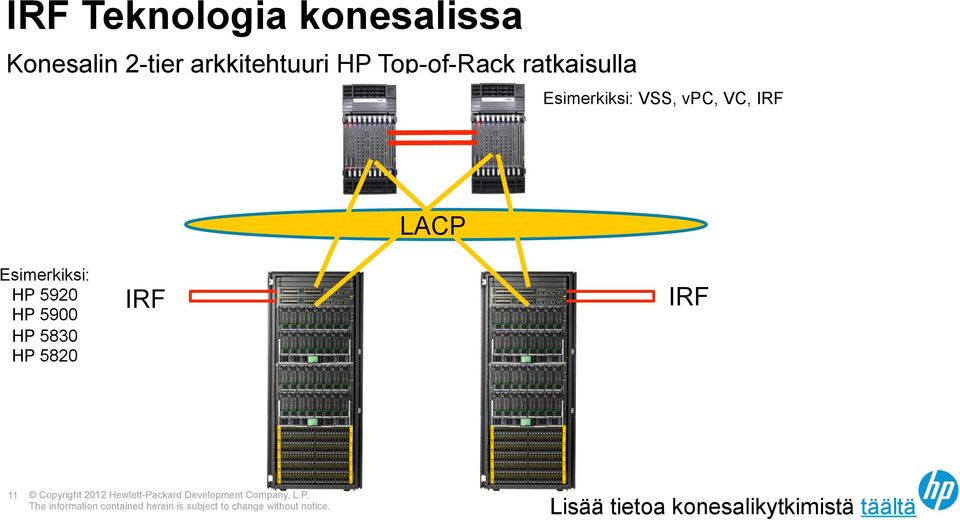

11 IRF Teknologia konesalissa Konesalin 2-tier arkkitehtuuri HP Top-of-Rack ratkaisulla Esimerkiksi: VSS, vpc, VC, IRF LACP Esimerkiksi: HP 5920 HP 5900 HP 5830 HP 5820 IRF IRF 11 Lisää tietoa konesalikytkimistä täältä

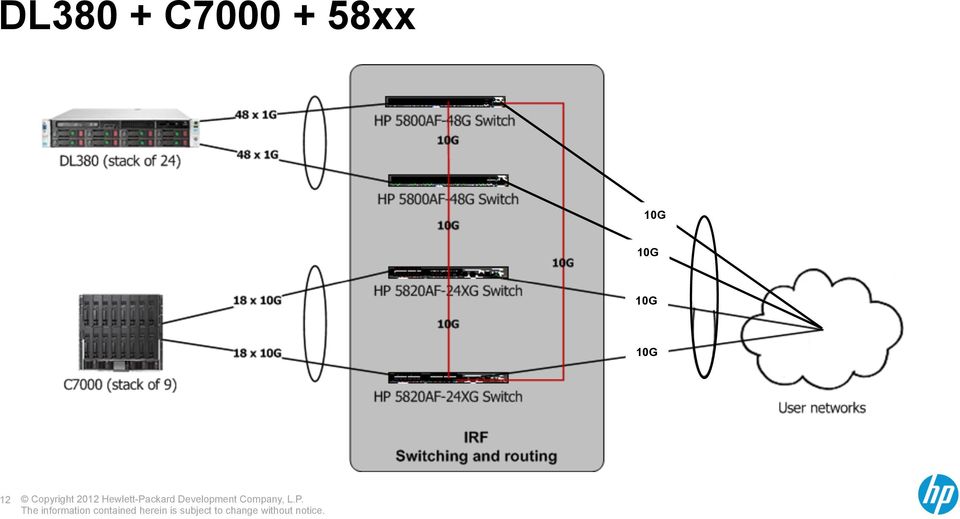

12 DL380 + C xx 10G 10G 10G 10G 12

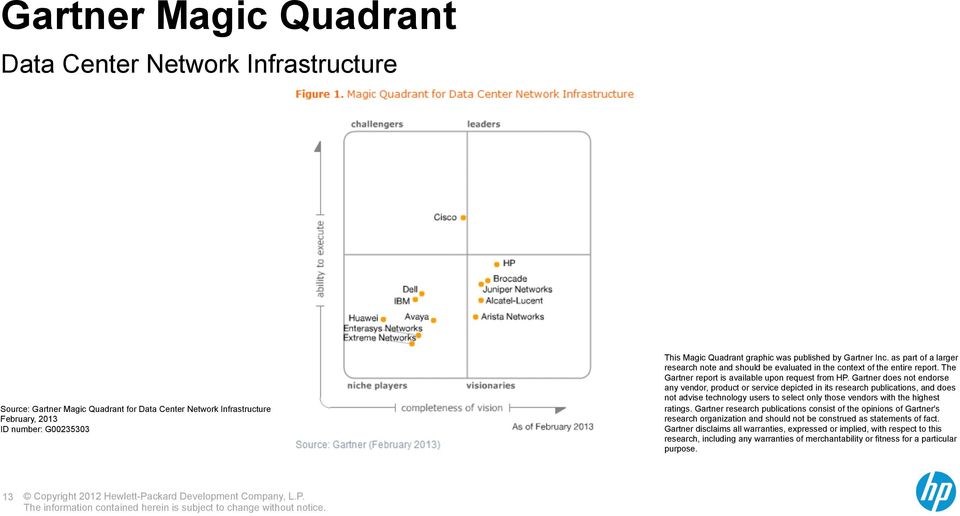

13 Gartner Magic Quadrant Data Center Network Infrastructure Source: Gartner Magic Quadrant for Data Center Network Infrastructure February, 2013 ID number: G This Magic Quadrant graphic was published by Gartner Inc. as part of a larger research note and should be evaluated in the context of the entire report. The Gartner report is available upon request from HP. Gartner does not endorse any vendor, product or service depicted in its research publications, and does not advise technology users to select only those vendors with the highest ratings. Gartner research publications consist of the opinions of Gartner's research organization and should not be construed as statements of fact. Gartner disclaims all warranties, expressed or implied, with respect to this research, including any warranties of merchantability or fitness for a particular purpose. 13

14 Langattoman verkon käyttö lisääntyy räjähdysmäisesti

15 Langattomuus ja video pakottavat meidät muuttumaan Vähintään 50 Mrd Päätelaitteita langattomasti verkoissa kiinni vuoteen 2020 mennessä IT:n kuluttajistuminen Yli 90% Uusista laitteista on tabletteja ja/tai älypuhelimia. Rotevat menettelyt laitteiden ja henkilöiden tunnistamiseen ja oikeuksien jakamiseen tarvitaan Jopa 10x Verkon kapasiteetin nosto tarvitaan videosovellusten lisääntyvän käytön vuoksi. Lisää kaistaa! 15

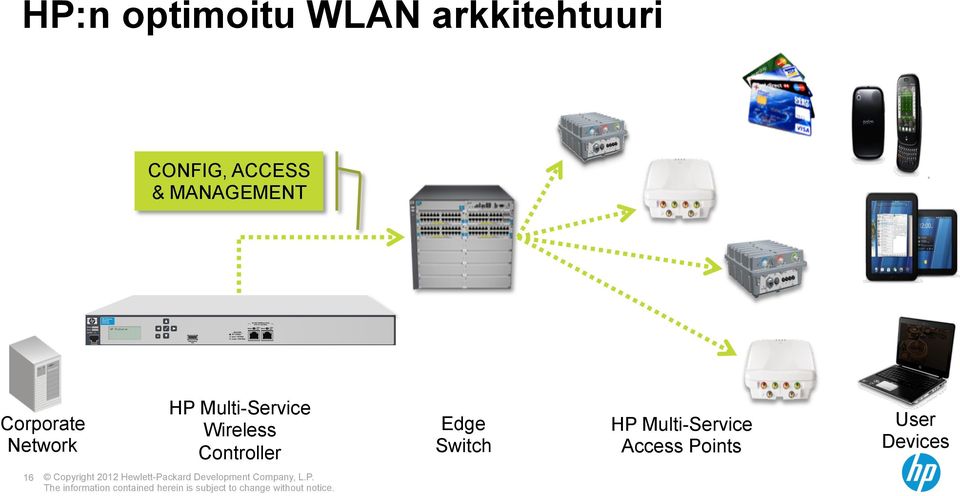

16 HP:n optimoitu WLAN arkkitehtuuri CONFIG, ACCESS & MANAGEMENT Corporate Network 16 HP Multi-Service Wireless Controller Edge Switch HP Multi-Service Access Points User Devices

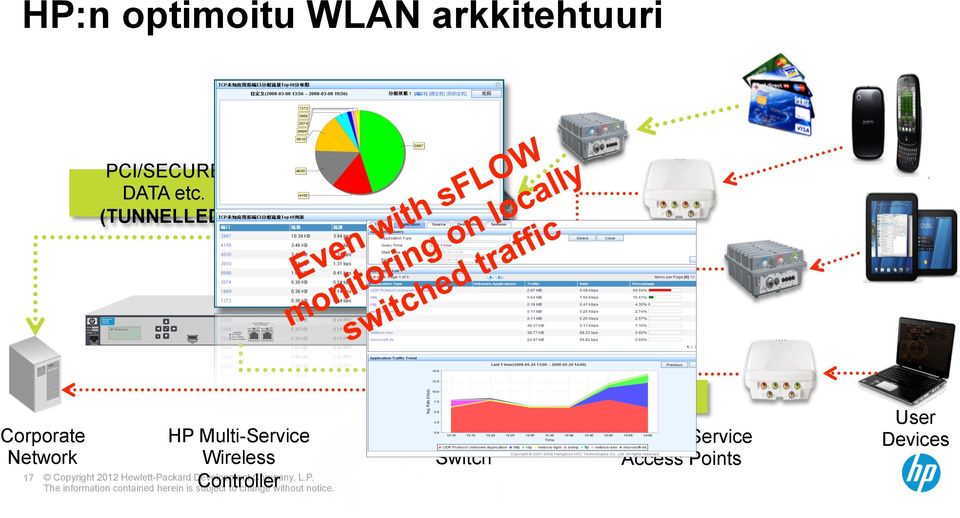

17 HP:n optimoitu WLAN arkkitehtuuri PCI/SECURE DATA etc. (TUNNELLED) HP Multi-Service Wireless Controller The information contained herein is subject to change without notice. Corporate Network 17 Edge Switch (NOT TUNNELLED) HP Multi-Service Access Points User Devices

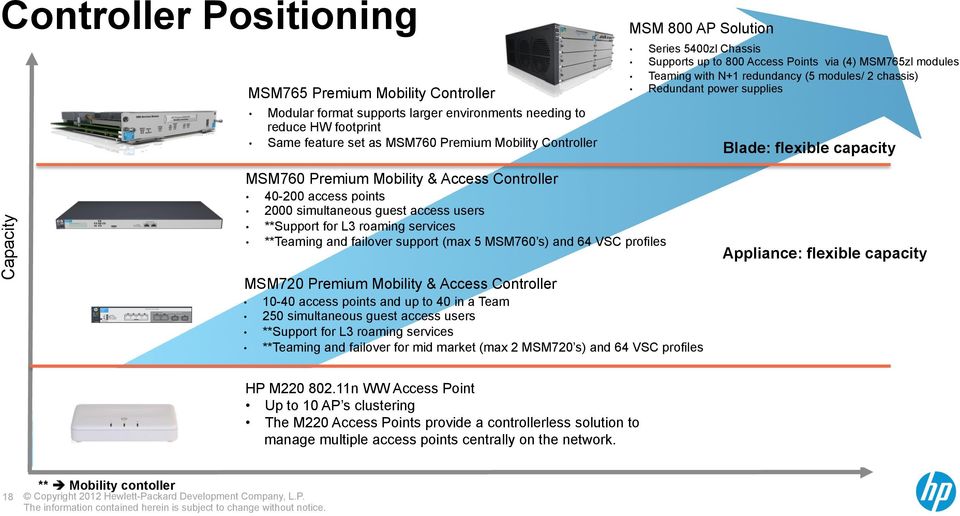

18 Controller Positioning MSM765 Premium Mobility Controller Modular format supports larger environments needing to reduce HW footprint Same feature set as MSM760 Premium Mobility Controller MSM 800 AP Solution Series 5400zl Chassis Supports up to 800 Access Points via (4) MSM765zl modules Teaming with N+1 redundancy (5 modules/ 2 chassis) Redundant power supplies Blade: flexible capacity Capacity MSM760 Premium Mobility & Access Controller access points 2000 simultaneous guest access users **Support for L3 roaming services **Teaming and failover support (max 5 MSM760 s) and 64 VSC profiles MSM720 Premium Mobility & Access Controller access points and up to 40 in a Team 250 simultaneous guest access users **Support for L3 roaming services **Teaming and failover for mid market (max 2 MSM720 s) and 64 VSC profiles Appliance: flexible capacity MSM710 HP M n Mobility* WW & Access Controller Point 10 Up access to 10 AP s points clustering and/or access devices 100 The simultaneous M220 Access guest Points access provide users a controllerless solution to Support manage for multiple 16 VSC access profiles points centrally on the network. *Support for L3 roaming services Appliance: fixed capacity 18 ** è Mobility contoller

19 Industry s Leading Unified Wired-Wireless solution Introducing 830 Unified Wired-WLAN switches and 7500/10500 WLAN module Unified control plane & policies Wired & WLAN managed by IMC 8 and 24 GbE PoE+ port switches Module gives up to AP s and users per chassis Wi-Fi Clear Connect technology for optimized connectivity 19

20 Miltä tulevaisuuden verkot näyttävät? Software Defined Networks, OpenFlow ja HP Virtual Application Network

21 Today s Network Operation Command Line Interface GUI Management Control Plane Infrastructure CLI, SNMP interface Ten-GigabitEthernet1/3/1 port link-mode bridge port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan to 121 stp disable port smart-link group 1 master port smart-link group 2 slave 21

22 Legacy Solutions Can t Deliver Legacy Networks Simplicity Slow Automation Performance Undifferentiated 22

23 What is software-defined networking (SDN)? An emerging network architecture 23 Applications Network API Network OS Infrastructure SDN Model Control Plane Abstraction of control plane from forwarding hardware Network control plane as a centralized software program Centralized intelligence of network topology Dynamic and programmable network, interaction with applications Key Benefits Provides opportunity for rapid innovation in networking Can enable simplified management through network virtualization OpenFlow is a standards based protocol Ensures vendor interoperability Avoid vendor-lock in Complements existing network technologies

24 Removing intelligent and applications from individual switches App App App Network Operating System App App App Operating System Specialized Packet Forwarding Hardware App App App Operating System Specialized Packet Forwarding Hardware App App App 24 Operating System Specialized Packet Forwarding Hardware App App App Operating System Specialized Packet Forwarding Hardware App App App Operating System Specialized Packet Forwarding Hardware

25 HP Software-defined Networks powered by HP Business Applications Application Layer Deliver open programmable interfaces to automate orchestration of network services Virtual Cloud Network Sentinal SDN Controller Security Enterprise HP SDN Apps Load balancing 3 rd Party Apps Control Layer Infrastructure Layer Open standard-based Enabled on 29 Network Switch Device models programmatic access to infrastructure Network Device SDN Controller Virtual Application Networks SDN Controller 3 rd Party Controllers Virtual Switche s Infrastructure 25 HP 3 rd Party Ecosystem

26 HP s Vision for the New Enterprise Network Deliver optimized services faster Virtual Application Networks by focusing more on connecting users to applications and less on managing network infrastructure 26

27 Kysymyksiä? HP Networking WEB HP switch selector Online configurator Referenssit Ota yhteyttä: 27 OTA YHTEYTTÄ HP Networking Tiimi

28 Kiitos!
