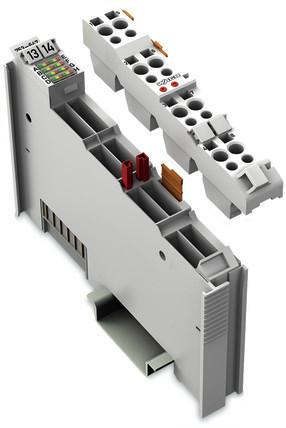

1 Sähkönumero Ylsnimi ja tuotesarja Väylämoduuli Tekninen nimi DALI Master Pitkä tuotenimi DALI Master moduuli GTIN-koodi Toimittajan tuotekoodi Toimittajan tuotekoodi 2 Toimittaja / Tuotemerkki WAGO Finland Oy / Wago Tuoteryhmä 36 Tehokytkimet ja -katkaisijat ETIM-luokka EC Tuotekuvaus The DALI Multi-Master Module complies with DALI standard according to IEC This manufacturer-independent protocol ensures interoperability of DALI devices in lighting applications.the 1 2 inch (12 mm) wide module is a DALI interface used in combination with WAGO 750 Series Controllers and Modules (e.g., BACnet, KNX, EnOcean, LON, MODBUS).Each DALI Multi-Master Module supports 64 addresses for electronic control gears (ECGs) and 64 addresses for DALI sensors. Each DALI ECG can be assigned to 16 groups and 16 scenes. The Module also offers 16 additional virtual groups on the DALI bus.using the WAGO-I/O-SYSTEM, DALI control devices are seamlessly integrated with all supported BA and fieldbus protocols. Several DALI masters can be connected to a single fieldbus node. The maximum number of modules that can be connected to a controller depends on the memory required by the application. Fieldbus nodes are programmed via WAGO-I/O-PRO software. WAGO provides a comprehensiv... (koko tuotekuvaus luettavissa edempänä) Tulostettu :24 Sivu 1/5

2 Tekniset tiedot (ETIM) EC Kenttäväyläsovitin Syöttöjännite DC (V): 18 Tukee TCP/IP- Tukee INTERBUS- Tukee MODBUS- Tukee SUCONET- Tukee PROFINET IO - Tukee Ethernet/IP- Liitettävissä INTERBUS-Safetyväylään: Tukee muuta väylä GPRS: IO masteri: Potentiaalierotuksella: Syöttöjännitteen tyyppi: DC Tukee PROFIBUS- Tukee ASI- Tukee Data-Higway - LON-verkkoon soveltuva protokolla: Tukee PROFINET CBA - Tukee AS-Interface Safety at Work - Tukee PROFIsafe- Bluetooth standardi: GSM: Järjestelmätarvike: Fieldbus connection over separate bus coupler possible: kyllä Tukee CAN- Tukee KNX- Tukee DeviceNet- Liitettävissä SERCOS-väylään: Tukee Foundation Fieldbus - Tukee DeviceNet Safety - Tukee SafetyBUS p - WLAN standardi: UMTS: Kotelointiluokka (IP): IP20 Kiskoasennus mahdollista: kyllä Tulostettu :24 Sivu 2/5

3 Snäasennus/ suora-asennus: Soveltuu turvakäyttöön: Räjähdysluokka kaasulla: ole Korkeus (mm): 64 Etukiinnitys mahdollista: Toimintaluokka (Ex ia): Räjähdysluokka pölyllä: ole Syvyys (mm): Räkki-asennus mahdollinen: Toimintaluokka (Ex ib): Leveys (mm): 12 Tuotteen mitat Pituus (syvyys) mm 12 Korkeus mm 64 Leveys mm Paino kg Tilavuus l Tuotteen täydentävät tiedot Alkuperämaa DE Takuuaika (kk) Tullinimike UNSPSC-koodi ETIM-luokka EC Käyttöyksikkö PCE Muunnoskerroin 1 Myyntiyksikkö PCE Muutospäivä Julkaisupäivämäärä Sähkönimikkstö Tulostettu :24 Sivu 3/5

4 Käännöstiedot Ylsnimi, English Fieldbus interface Tekninen nimi, English Ylsnimi, Svenska Data Bus modul Tekninen nimi, Svenska Pakkauskoot Pakk.koko1 1 Pakk.koko2 Pakk.koko3 Pakk.koko4 Pakkauskoko 1:n mitat Pituus (syvyys) mm Korkeus mm 200 Leveys mm 150 Paino kg 0.08 Tilavuus l 3 The DALI Multi-Master Module complies with DALI standard according to IEC This manufacturer-independent protocol ensures interoperability of DALI devices in lighting applications.the 1 2 inch (12 mm) wide module is a DALI interface used in combination with WAGO 750 Series Controllers and Modules (e.g., BACnet, KNX, EnOcean, LON, MODBUS).Each DALI Multi-Master Module supports 64 addresses for electronic control gears (ECGs) and 64 addresses for DALI sensors. Each DALI ECG can be assigned to 16 groups and 16 scenes. The Module also offers 16 additional virtual groups on the DALI bus.using the WAGO-I/O-SYSTEM, DALI control devices are seamlessly integrated with all supported BA and fieldbus protocols. Several DALI masters can be connected to a single fieldbus node. The maximum number of modules that can be connected to a controller depends on the memory required by the application. Fieldbus nodes are programmed via WAGO-I/O-PRO software. WAGO provides a comprehensive IEC library of function blocks, simplifying the creation of complex lighting applications.alternatively, an Easy Mode allows lighting functions to be easily controlled without any Tulostettu :24 Sivu 4/5

5 complicated PLC programming. The Module is future-proof and upgradable to the latest DALI release. A comprehensive and easy-to-use commissioning and maintenance tool is available as standalone application or as integrated WAGO-I/O-CHECK software component.the two following power supply options are available for the Series:1. The DALI Multi-Master DC/DC Converter is used to supply one single module.2. The Power Supply is used to supply several modules. Tulostettu :24 Sivu 5/5
