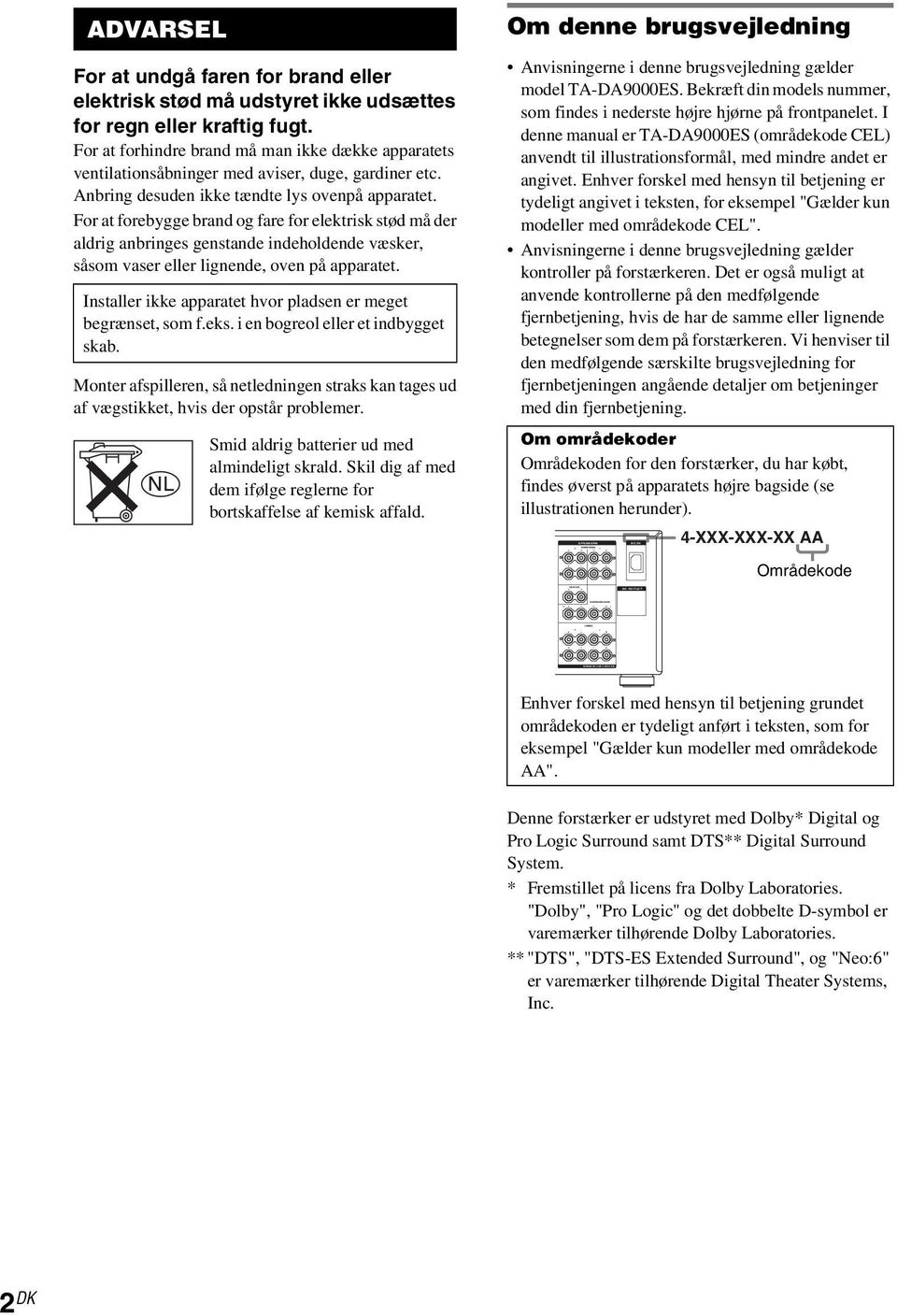

1 (1) Multi-Channel Integrated mplifier Betjningsvejledning DK Käyttöohjeet FI T-D9000ES 2003 Sony Corporation

2 B B SPEKES SUOUND CENTE FONT SUOUND BCK IMPEDNCE USE B USE 8-16 B B C C ET DVSE For at undgå faren for brand eller elektrisk stød må udstyret ikke udsættes for regn eller kraftig fugt. For at forhindre brand må man ikke dække apparatets ventilationsåbninger med aviser, duge, gardiner etc. nbring desuden ikke tændte lys ovenpå apparatet. For at forebygge brand og fare for elektrisk stød må der aldrig anbringes genstande indeholdende væsker, såsom vaser eller lignende, oven på apparatet. Installer ikke apparatet hvor pladsen er meget begrænset, som f.eks. i en bogreol eller et indbygget skab. Monter afspilleren, så netledningen straks kan tages ud af vægstikket, hvis der opstår problemer. Smid aldrig batterier ud med almindeligt skrald. Skil dig af med dem ifølge reglerne for bortskaffelse af kemisk affald. Om denne brugsvejledning nvisningerne i denne brugsvejledning gælder model T-D9000ES. Bekræft din models nummer, som findes i nederste højre hjørne på frontpanelet. I denne manual er T-D9000ES (områdekode CE) anvendt til illustrationsformål, med mindre andet er angivet. Enhver forskel med hensyn til betjening er tydeligt angivet i teksten, for eksempel "Gælder kun modeller med områdekode CE". nvisningerne i denne brugsvejledning gælder kontroller på forstærkeren. Det er også muligt at anvende kontrollerne på den medfølgende fjernbetjening, hvis de har de samme eller lignende betegnelser som dem på forstærkeren. Vi henviser til den medfølgende særskilte brugsvejledning for fjernbetjeningen angående detaljer om betjeninger med din fjernbetjening. Om områdekoder Områdekoden for den forstærker, du har købt, findes øverst på apparatets højre bagside (se illustrationen herunder). 4-XXX-XXX-XX Områdekode Enhver forskel med hensyn til betjening grundet områdekoden er tydeligt anført i teksten, som for eksempel "Gælder kun modeller med områdekode ". Denne forstærker er udstyret med Dolby* Digital og Pro ogic Surround samt DTS** Digital Surround System. * Fremstillet på licens fra Dolby aboratories. "Dolby", "Pro ogic" og det dobbelte D-symbol er varemærker tilhørende Dolby aboratories. ** "DTS", "DTS-ES Extended Surround", og "Neo:6" er varemærker tilhørende Digital Theater Systems, Inc. 2 DK

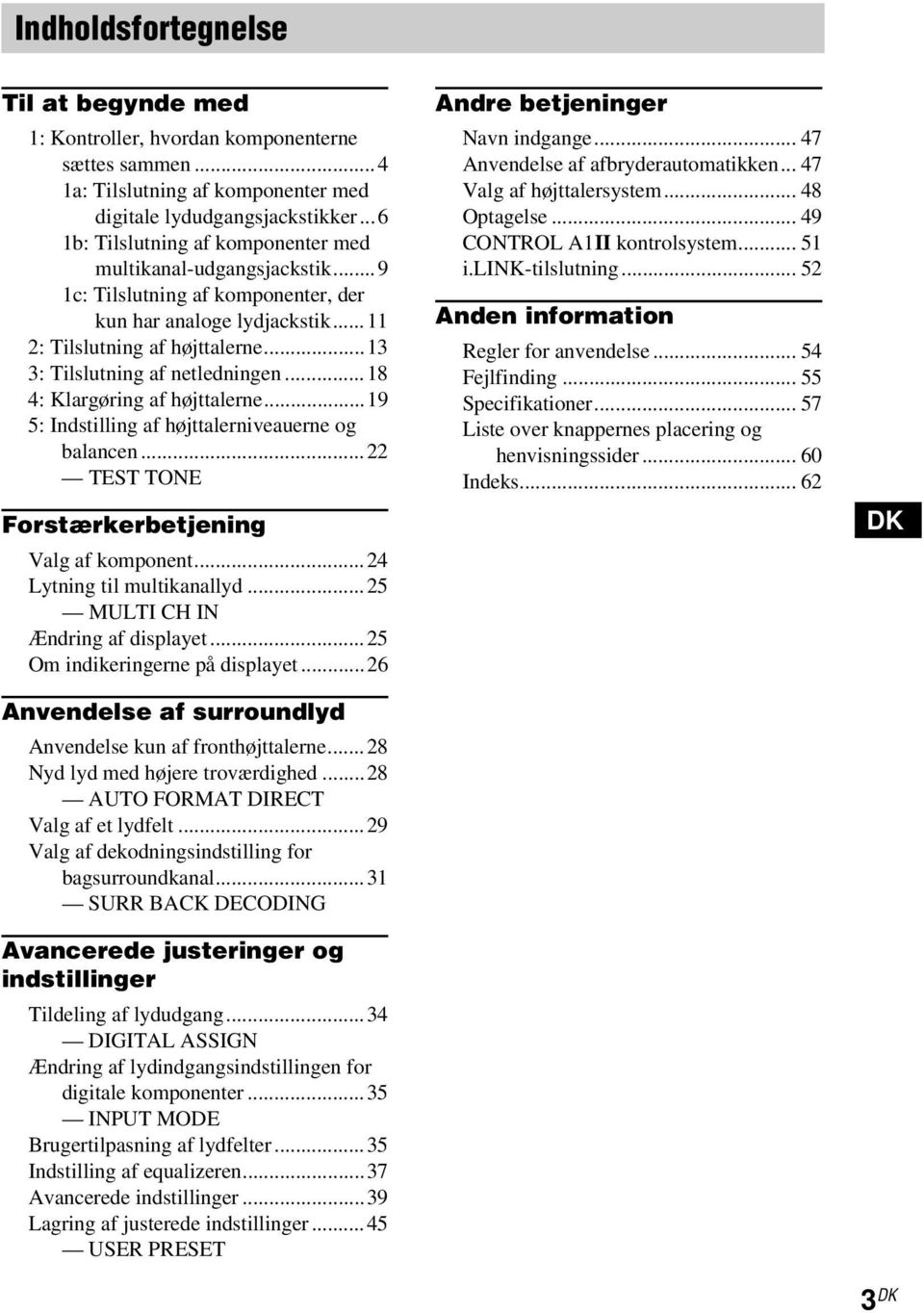

3 Indholdsfortegnelse Til at begynde med 1: Kontroller, hvordan komponenterne sættes sammen...4 1a: Tilslutning af komponenter med digitale lydudgangsjackstikker...6 1b: Tilslutning af komponenter med multikanal-udgangsjackstik...9 1c: Tilslutning af komponenter, der kun har analoge lydjackstik : Tilslutning af højttalerne : Tilslutning af netledningen : Klargøring af højttalerne : Indstilling af højttalerniveauerne og balancen...22 TEST TONE Forstærkerbetjening Valg af komponent...24 ytning til multikanallyd...25 MUTI CH Ændring af displayet...25 Om indikeringerne på displayet...26 nvendelse af surroundlyd nvendelse kun af fronthøjttalerne...28 Nyd lyd med højere troværdighed...28 UTO FOMT DIECT Valg af et lydfelt...29 Valg af dekodningsindstilling for bagsurroundkanal...31 SU BCK DECODG vancerede justeringer og indstillinger Tildeling af lydudgang...34 DIGIT SSIGN Ændring af lydindgangsindstillingen for digitale komponenter...35 PUT MODE Brugertilpasning af lydfelter...35 Indstilling af equalizeren...37 vancerede indstillinger...39 agring af justerede indstillinger...45 USE PESET ndre betjeninger Navn indgange nvendelse af afbryderautomatikken Valg af højttalersystem Optagelse CONTO 1II kontrolsystem i.k-tilslutning nden information egler for anvendelse Fejlfinding Specifikationer iste over knappernes placering og henvisningssider Indeks DK 3 DK

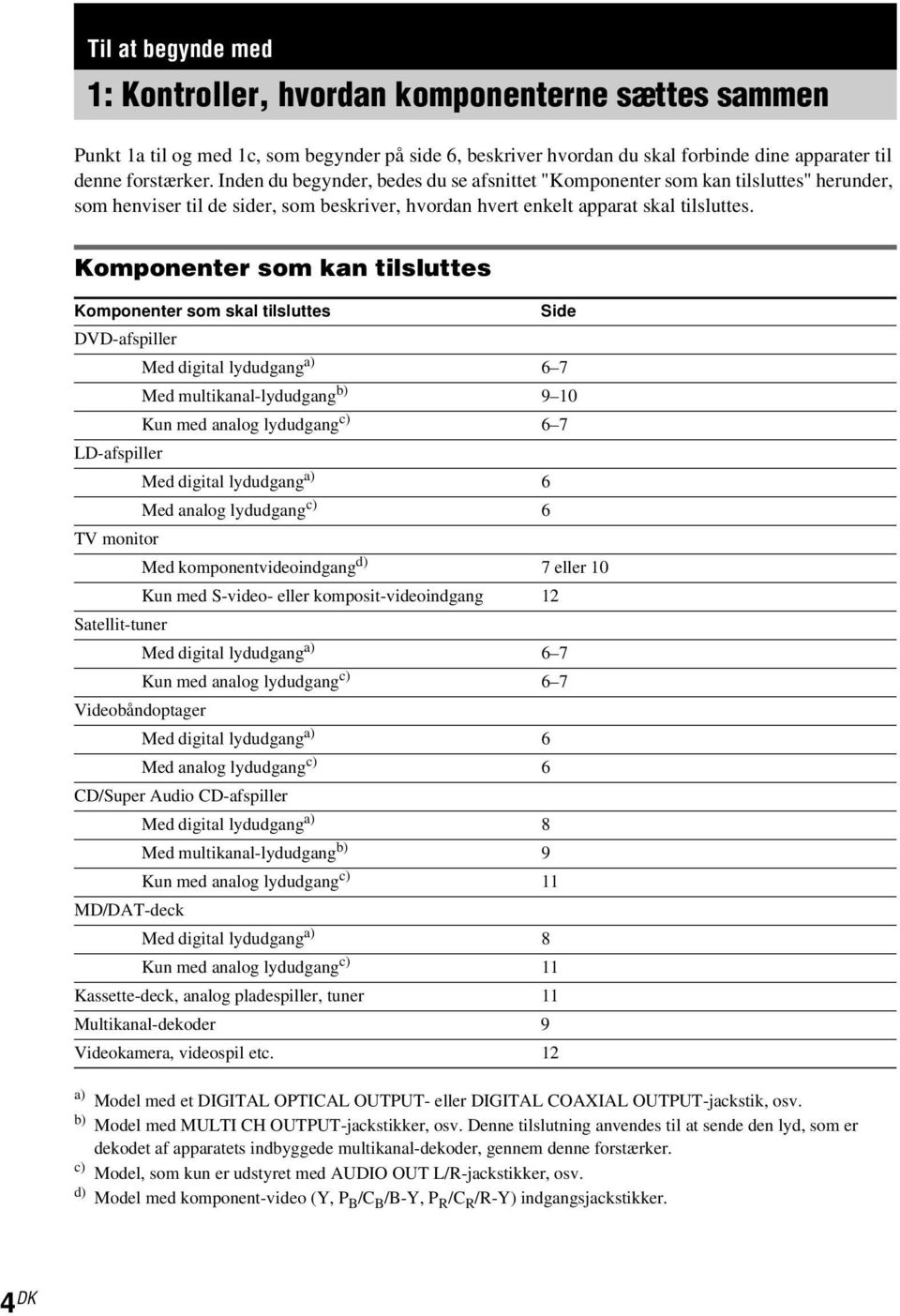

4 Til at begynde med 1: Kontroller, hvordan komponenterne sættes sammen Punkt 1a til og med 1c, som begynder på side 6, beskriver hvordan du skal forbinde dine apparater til denne forstærker. Inden du begynder, bedes du se afsnittet "Komponenter som kan tilsluttes" herunder, som henviser til de sider, som beskriver, hvordan hvert enkelt apparat skal tilsluttes. Komponenter som kan tilsluttes Komponenter som skal tilsluttes Side -afspiller Med digital lydudgang a) 6 7 Med multikanal-lydudgang b) 9 10 Kun med analog lydudgang c) 6 7 D-afspiller Med digital lydudgang a) 6 Med analog lydudgang c) 6 TV monitor Med komponentvideoindgang d) 7 eller 10 Kun med S-video- eller komposit-videoindgang 12 Satellit-tuner Med digital lydudgang a) 6 7 Kun med analog lydudgang c) 6 7 Videobåndoptager Med digital lydudgang a) 6 Med analog lydudgang c) 6 CD/Super udio CD-afspiller Med digital lydudgang a) 8 Med multikanal-lydudgang b) 9 Kun med analog lydudgang c) 11 MD/DT-deck Med digital lydudgang a) 8 Kun med analog lydudgang c) 11 Kassette-deck, analog pladespiller, tuner 11 Multikanal-dekoder 9 Videokamera, videospil etc. 12 a) Model med et DIGIT OPTIC PUT- eller DIGIT COXI PUT-jackstik, osv. b) Model med MUTI CH PUT-jackstikker, osv. Denne tilslutning anvendes til at sende den lyd, som er dekodet af apparatets indbyggede multikanal-dekoder, gennem denne forstærker. c) Model, som kun er udstyret med UDIO /-jackstikker, osv. d) Model med komponent-video (Y, P B /C B /B-Y, P /C /-Y) indgangsjackstikker. 4 DK

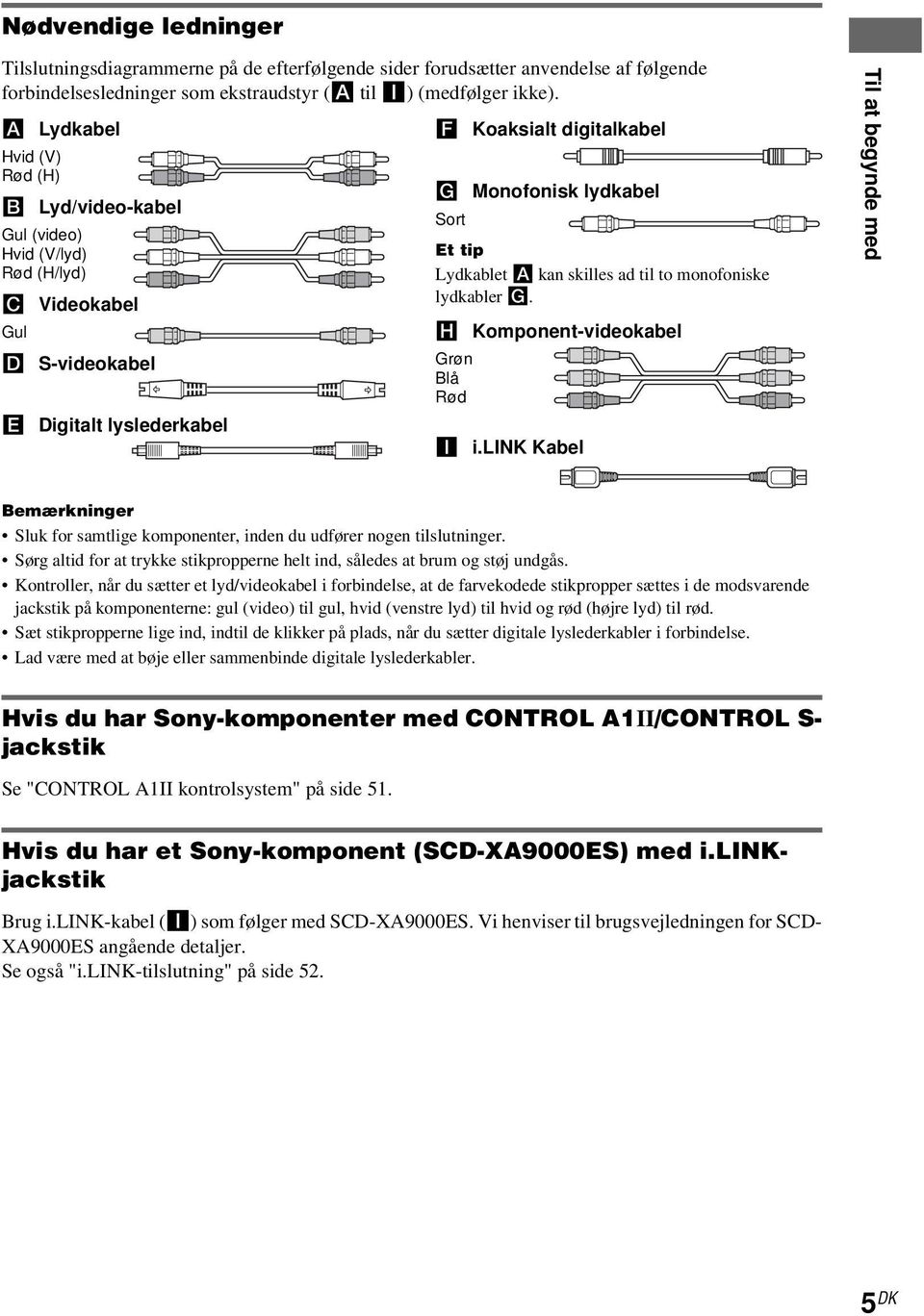

5 Nødvendige ledninger Tilslutningsdiagrammerne på de efterfølgende sider forudsætter anvendelse af følgende forbindelsesledninger som ekstraudstyr ( til I) (medfølger ikke). ydkabel Hvid (V) ød (H) B yd/video-kabel Gul (video) Hvid (V/lyd) ød (H/lyd) C Videokabel Gul D S-videokabel E Digitalt lyslederkabel F Koaksialt digitalkabel G Monofonisk lydkabel Sort Et tip ydkablet kan skilles ad til to monofoniske lydkabler G. H Komponent-videokabel Grøn Blå ød I i.k Kabel Til at begynde med Bemærkninger Sluk for samtlige komponenter, inden du udfører nogen tilslutninger. Sørg altid for at trykke stikpropperne helt ind, således at brum og støj undgås. Kontroller, når du sætter et lyd/videokabel i forbindelse, at de farvekodede stikpropper sættes i de modsvarende jackstik på komponenterne: gul (video) til gul, hvid (venstre lyd) til hvid og rød (højre lyd) til rød. Sæt stikpropperne lige ind, indtil de klikker på plads, når du sætter digitale lyslederkabler i forbindelse. ad være med at bøje eller sammenbinde digitale lyslederkabler. Hvis du har Sony-komponenter med CONTO 1II/CONTO S- jackstik Se "CONTO 1II kontrolsystem" på side 51. Hvis du har et Sony-komponent (SCD-X9000ES) med i.kjackstik Brug i.k-kabel (I) som følger med SCD-X9000ES. Vi henviser til brugsvejledningen for SCD- X9000ES angående detaljer. Se også "i.k-tilslutning" på side DK

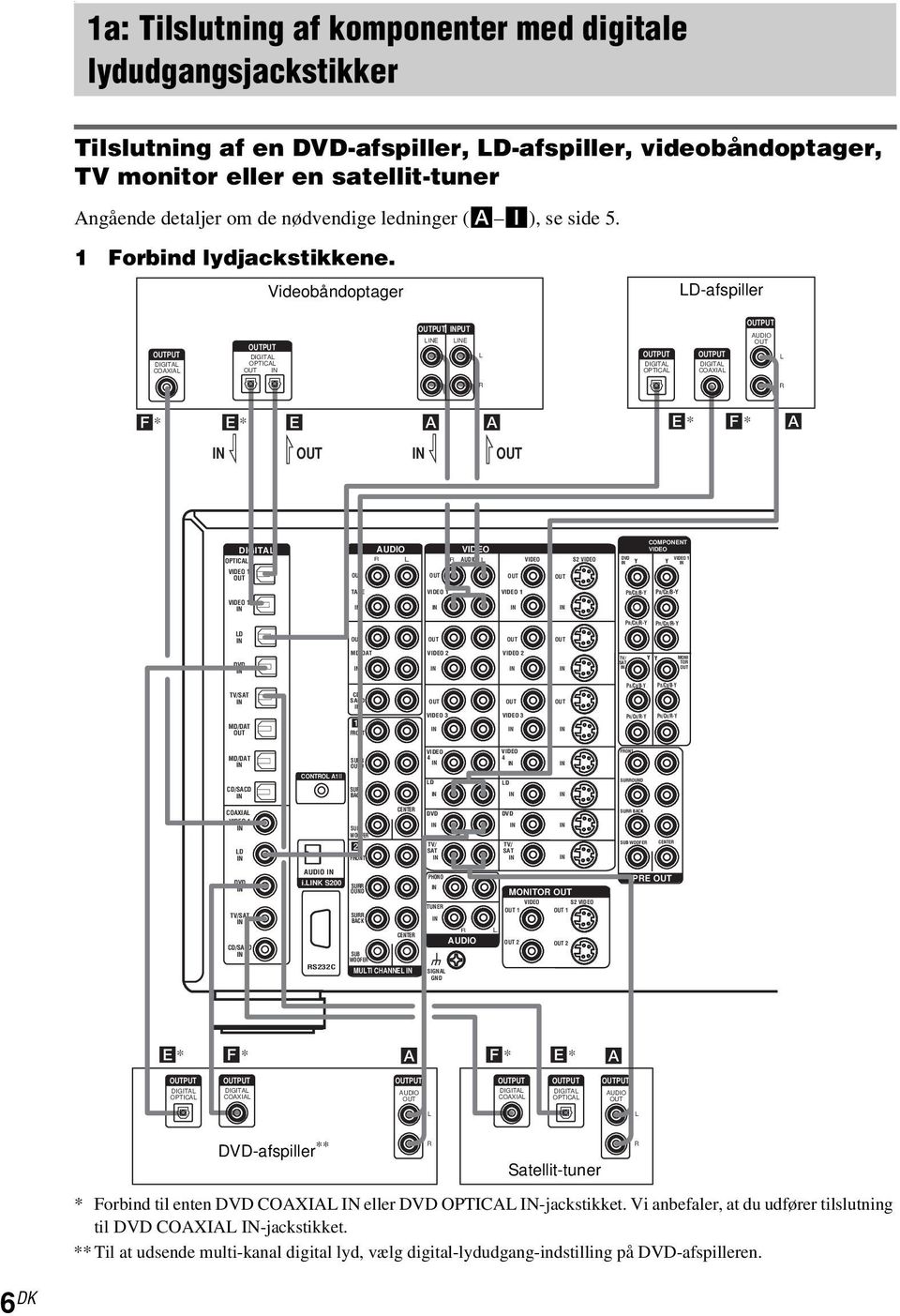

6 . l l l l 1a: Tilslutning af komponenter med digitale lydudgangsjackstikker Tilslutning af en -afspiller, D-afspiller, videobåndoptager, TV monitor eller en satellit-tuner ngående detaljer om de nødvendige ledninger ( I), se side 5. 1 Forbind lydjackstikkene. Videobåndoptager D-afspiller PUT DIGIT COXI PUT DIGIT OPTIC PUT PUT E E PUT DIGIT OPTIC PUT DIGIT COXI PUT UDIO F* E* E E* F* OPTIC DIGIT UDIO UDIO S2 Y COMPONENT 1 Y 1 TPE 1 1 PB/CB/B-Y PB/CB/B-Y 1 P/C/-Y P/C/-Y D MD/DT 2 2 TV/ ST Y Y MONI TO PB/CB/B-Y PB/CB/B-Y TV/ST CD/ SCD MD/DT 1 FONT 3 3 P/C/-Y P/C/-Y MD/DT SU OUND 4 4 FONT CD/SCD CONTO 1II SU BCK D D SUOUND COXI 1 D SUB WOOFE 2 FONT CENTE TV/ ST TV/ ST SU BCK SUB WOOFE CENTE TV/ST UDIO i.k S200 SU OUND SU BCK PHONO TUNE MONITO S2 1 1 PE CD/SCD SUB WOOFE CENTE UDIO 2 2 S232C MUTI CHNNE SIGN GND E* F* F* E* PUT DIGIT OPTIC PUT DIGIT COXI PUT UDIO PUT DIGIT COXI PUT DIGIT OPTIC PUT UDIO -afspiller ** Satellit-tuner * Forbind til enten COXI eller OPTIC -jackstikket. Vi anbefaler, at du udfører tilslutning til COXI -jackstikket. ** Til at udsende multi-kanal digital lyd, vælg digital-lydudgang-indstilling på -afspilleren. 6 DK

7 l l l l 2 Forbind videojackstikkene. Den følgende illustration viser, hvordan man skal forbinde et fjernsyn eller en satellit-tuner og en -afspiller med COMPONENT (Y, P B /C B /B-Y, P /C /-Y)-udgangsjackstik. Tilslutning af et TV med komponent-videoindgangsjackstik giver dig videobilleder af højere kvalitet. Du kan opkonvertere videosignaler, og justere de konverterede signalers nuancer osv. (side 41). Bemærkninger Du kan høre lyden fra dit fjernsyn, hvis du forbinder fjernsynets lydudgangsjackstik til TV/ST UDIO jackstikkene på forstærkeren. I dette tilfælde må fjernsynets videoudgangsjackstik ikke forbindes til TV/ST -jackstikket på forstærkeren. På denne forstærker kan standardvideosignaler konverteres til komponent-videosignaler eller til S-videosignaler og S-videosignaler kan konverteres til komponent-videosignaler. Man kan dog ikke nedkonvertere komponentvideosignaler til standardvideo eller S-video signaler. Når standardvideosignaler (komposit-videosignaler) eller S-videosignaler fra en videobåndoptager etc. konverteres op på denne receiver og derefter sendes ud til dit fjernsyn, kan billedet på fjernsynsskærmen blive forvrænget i vandret retning eller der kommer muligvis slet ikke noget billede frem. Dette afhænger af status af videosignal-output. Videobåndoptager TV monitor Til at begynde med PUT PUT PUT PUT S S -Y PUT COMPONENT B-Y Y -Y PUT COMPONENT B-Y Y PUT S PUT C C D D H H D C DIGIT UDIO UDIO OPTIC 1 S2 Y COMPONENT 1 Y 1 TPE 1 1 PB/CB/B-Y PB/CB/B-Y P/C/-Y P/C/-Y D MD/DT 2 2 TV/ ST Y Y MONI TO TV/ST MD/DT CD/ SCD 1 FONT 3 3 PB/CB/B-Y P/C/-Y PB/CB/B-Y P/C/-Y DVI-D MD/DT SU OUND 4 4 FONT CD/SCD CONTO 1II SU BCK D D SUOUND COXI 1 D SUB WOOFE 2 FONT CENTE TV/ ST TV/ ST SU BCK SUB WOOFE CENTE TV/ST UDIO i.k S200 SU OUND SU BCK PHONO TUNE MONITO S2 1 1 PE CD/SCD SUB WOOFE CENTE UDIO 2 2 S232C MUTI CHNNE SIGN GND H C D C D H PUT PUT PUT PUT PUT PUT -Y COMPONENT B-Y Y S S -Y COMPONENT B-Y Y -afspiller Satellit-tuner fortsættes 7 DK

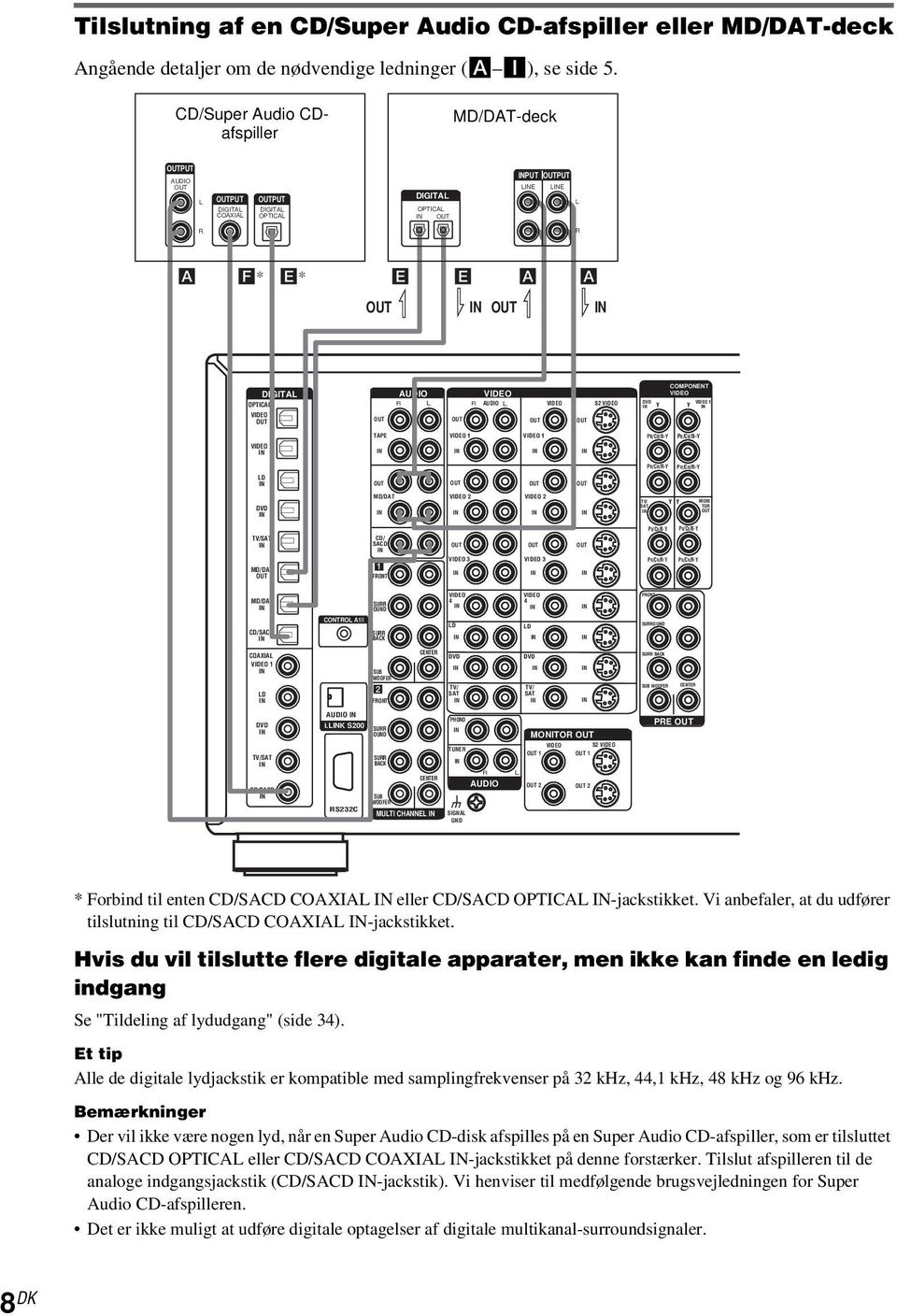

8 Tilslutning af en CD/Super udio CD-afspiller eller MD/DT-deck ngående detaljer om de nødvendige ledninger ( I), se side 5. CD/Super udio CDafspiller MD/DT-deck PUT UDIO PUT DIGIT COXI PUT DIGIT OPTIC DIGIT OPTIC PUT PUT E E F* E* E E l l l l DIGIT UDIO UDIO OPTIC 1 S2 Y COMPONENT 1 Y TPE 1 1 PB/CB/B-Y PB/CB/B-Y 1 P/C/-Y P/C/-Y D MD/DT 2 2 TV/ ST Y Y MONI TO PB/CB/B-Y PB/CB/B-Y TV/ST CD/ SCD MD/DT 1 FONT 3 3 P/C/-Y P/C/-Y MD/DT SU OUND 4 4 FONT CD/SCD CONTO 1II SU BCK D D SUOUND COXI 1 D SUB WOOFE 2 FONT CENTE TV/ ST TV/ ST SU BCK SUB WOOFE CENTE TV/ST UDIO i.k S200 SU OUND SU BCK PHONO TUNE MONITO S2 1 1 PE CD/SCD SUB WOOFE CENTE UDIO 2 2 S232C MUTI CHNNE SIGN GND * Forbind til enten CD/SCD COXI eller CD/SCD OPTIC -jackstikket. Vi anbefaler, at du udfører tilslutning til CD/SCD COXI -jackstikket. Hvis du vil tilslutte flere digitale apparater, men ikke kan finde en ledig indgang Se "Tildeling af lydudgang" (side 34). Et tip lle de digitale lydjackstik er kompatible med samplingfrekvenser på 32 khz, 44,1 khz, 48 khz og 96 khz. Bemærkninger Der vil ikke være nogen lyd, når en Super udio CD-disk afspilles på en Super udio CD-afspiller, som er tilsluttet CD/SCD OPTIC eller CD/SCD COXI -jackstikket på denne forstærker. Tilslut afspilleren til de analoge indgangsjackstik (CD/SCD -jackstik). Vi henviser til medfølgende brugsvejledningen for Super udio CD-afspilleren. Det er ikke muligt at udføre digitale optagelser af digitale multikanal-surroundsignaler. 8 DK

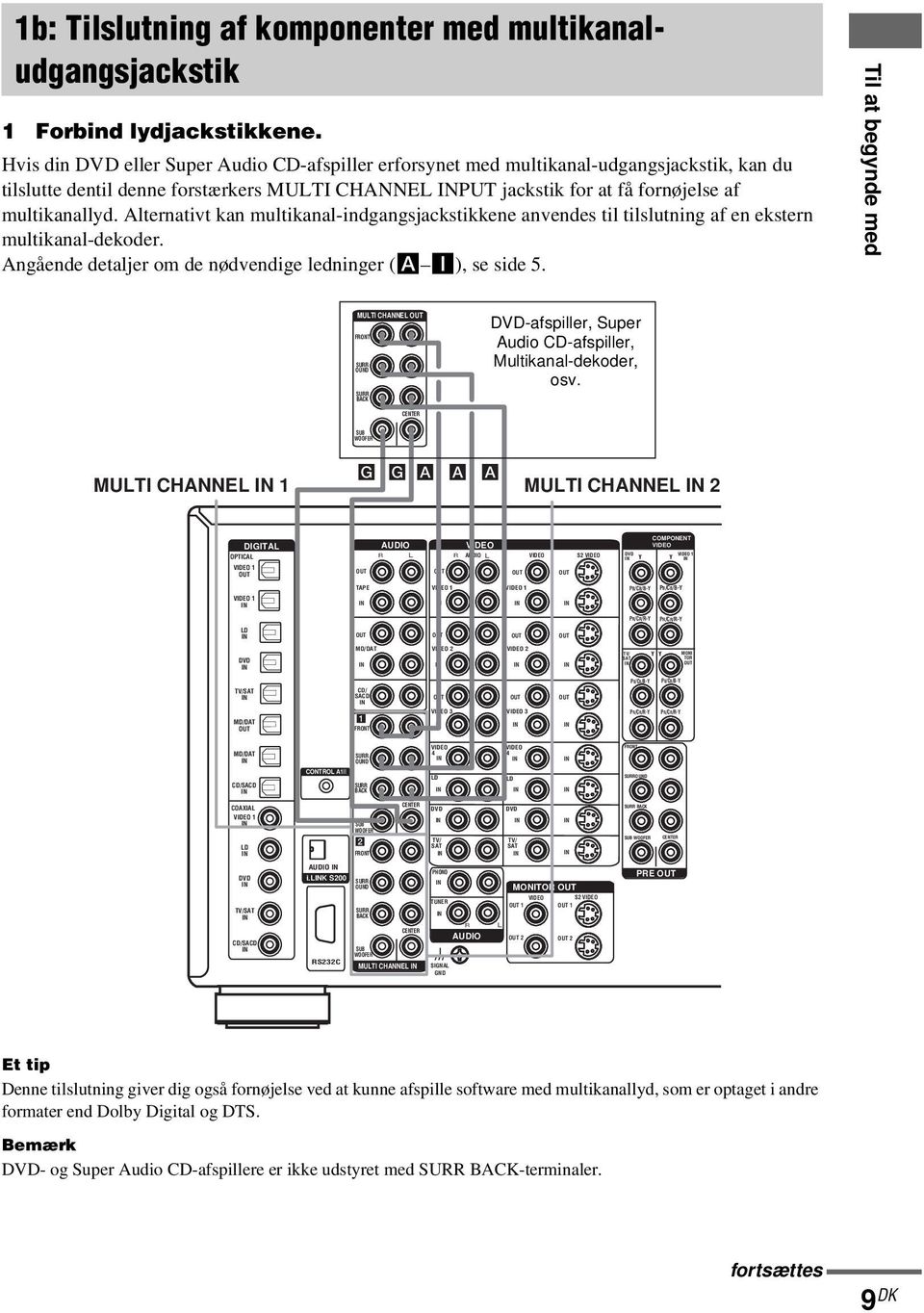

9 1b: Tilslutning af komponenter med multikanaludgangsjackstik 1 Forbind lydjackstikkene. Hvis din eller Super udio CD-afspiller erforsynet med multikanal-udgangsjackstik, kan du tilslutte dentil denne forstærkers MUTI CHNNE PUT jackstik for at få fornøjelse af multikanallyd. lternativt kan multikanal-indgangsjackstikkene anvendes til tilslutning af en ekstern multikanal-dekoder. ngående detaljer om de nødvendige ledninger ( I), se side 5. Til at begynde med MUTI CHNNE FONT SU OUND SU BCK -afspiller, Super udio CD-afspiller, Multikanal-dekoder, osv. CENTE SUB WOOFE G G MUTI CHNNE 1 MUTI CHNNE 2 DIGIT UDIO UDIO OPTIC S2 Y COMPONENT 1 Y 1 TPE 1 1 PB/CB/B-Y PB/CB/B-Y 1 P/C/-Y P/C/-Y D MD/DT 2 2 TV/ ST Y Y MONI TO PB/CB/B-Y PB/CB/B-Y TV/ST CD/ SCD MD/DT 1 FONT 3 3 P/C/-Y P/C/-Y MD/DT SU OUND 4 4 FONT CD/SCD CONTO 1II SU BCK D D SUOUND COXI 1 D SUB WOOFE 2 FONT CENTE TV/ ST TV/ ST SU BCK SUB WOOFE CENTE TV/ST UDIO i.k S200 SU OUND SU BCK PHONO TUNE MONITO S2 1 1 PE CD/SCD SUB WOOFE CENTE UDIO 2 2 S232C MUTI CHNNE SIGN GND Et tip Denne tilslutning giver dig også fornøjelse ved at kunne afspille software med multikanallyd, som er optaget i andre formater end Dolby Digital og DTS. Bemærk - og Super udio CD-afspillere er ikke udstyret med SU BCK-terminaler. fortsættes 9 DK

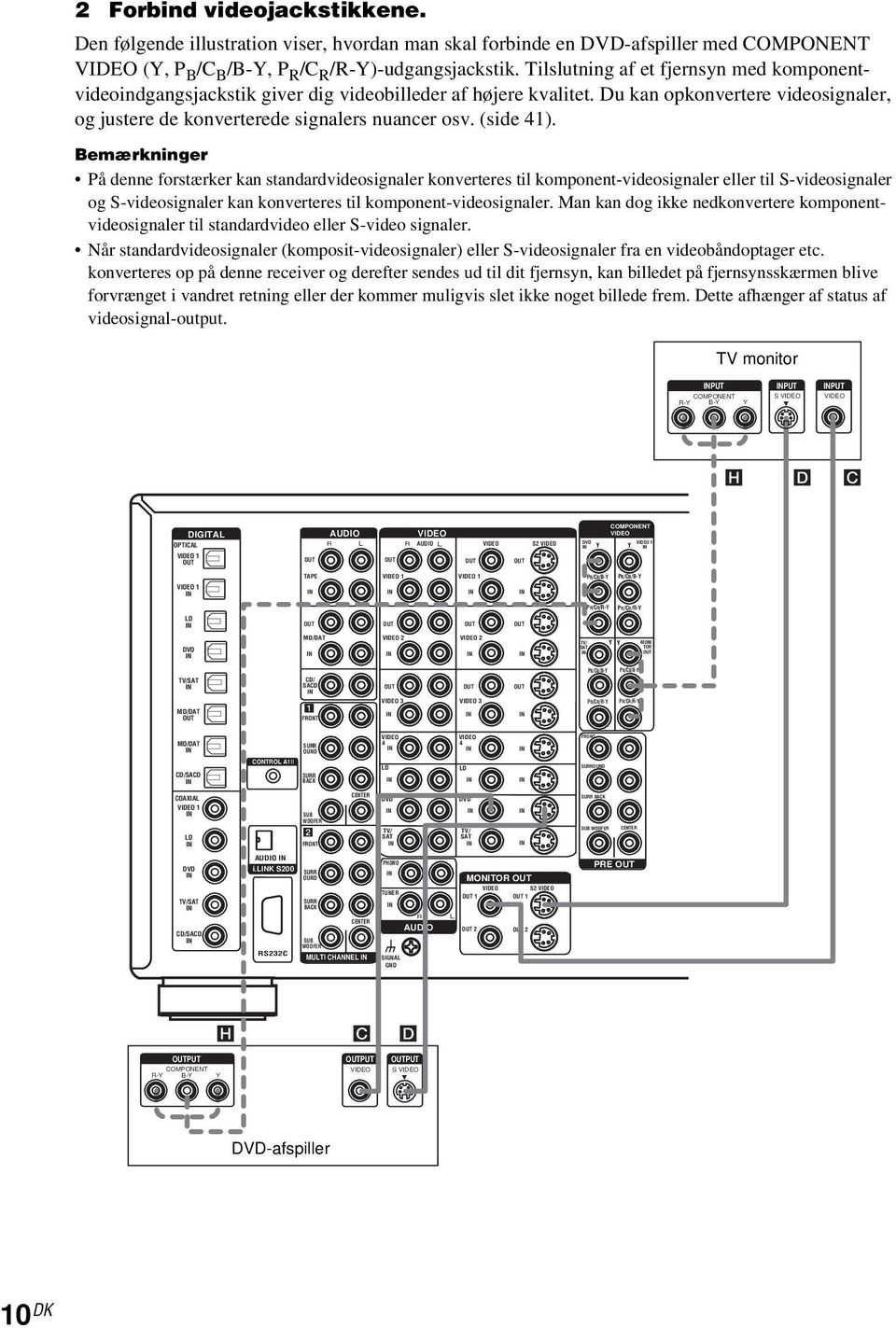

10 2 Forbind videojackstikkene. Den følgende illustration viser, hvordan man skal forbinde en -afspiller med COMPONENT (Y, P B /C B /B-Y, P /C /-Y)-udgangsjackstik. Tilslutning af et fjernsyn med komponentvideoindgangsjackstik giver dig videobilleder af højere kvalitet. Du kan opkonvertere videosignaler, og justere de konverterede signalers nuancer osv. (side 41). Bemærkninger På denne forstærker kan standardvideosignaler konverteres til komponent-videosignaler eller til S-videosignaler og S-videosignaler kan konverteres til komponent-videosignaler. Man kan dog ikke nedkonvertere komponentvideosignaler til standardvideo eller S-video signaler. Når standardvideosignaler (komposit-videosignaler) eller S-videosignaler fra en videobåndoptager etc. konverteres op på denne receiver og derefter sendes ud til dit fjernsyn, kan billedet på fjernsynsskærmen blive forvrænget i vandret retning eller der kommer muligvis slet ikke noget billede frem. Dette afhænger af status af videosignal-output. TV monitor -Y PUT COMPONENT B-Y Y PUT S PUT H D C DIGIT UDIO UDIO OPTIC S2 Y COMPONENT 1 Y 1 TPE 1 1 PB/CB/B-Y PB/CB/B-Y 1 P/C/-Y P/C/-Y D MD/DT 2 2 TV/ ST Y Y MONI TO PB/CB/B-Y PB/CB/B-Y TV/ST CD/ SCD MD/DT 1 FONT 3 3 P/C/-Y P/C/-Y MD/DT SU OUND 4 4 FONT CD/SCD CONTO 1II SU BCK D D SUOUND COXI 1 D SUB WOOFE 2 FONT CENTE TV/ ST TV/ ST SU BCK SUB WOOFE CENTE TV/ST UDIO i.k S200 SU OUND SU BCK PHONO TUNE MONITO S2 1 1 PE CD/SCD SUB WOOFE CENTE UDIO 2 2 S232C MUTI CHNNE SIGN GND -Y PUT COMPONENT B-Y H Y C PUT D PUT S -afspiller 10 DK

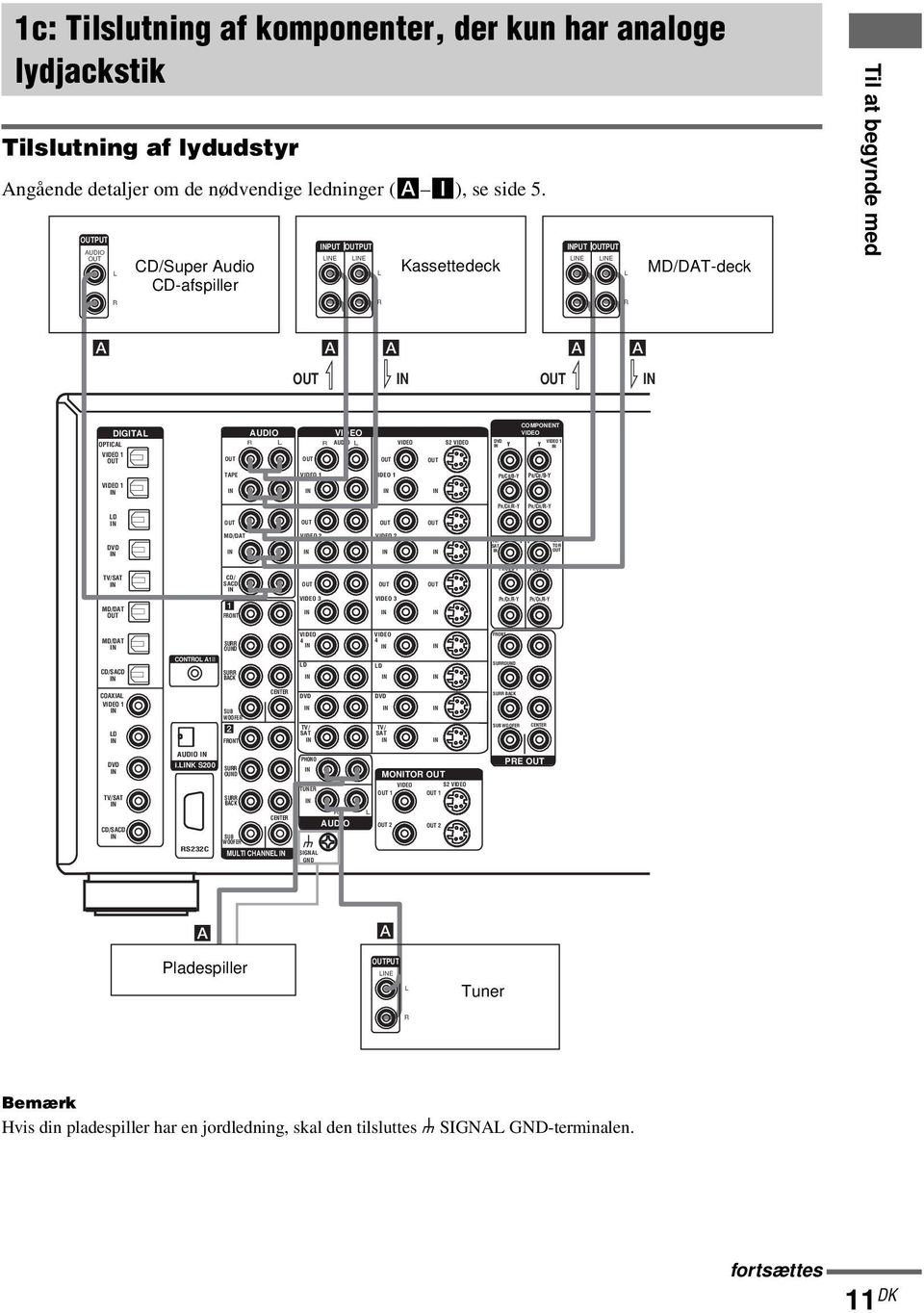

11 1c: Tilslutning af komponenter, der kun har analoge lydjackstik Tilslutning af lydudstyr ngående detaljer om de nødvendige ledninger ( I), se side 5. PUT UDIO CD/Super udio CD-afspiller PUT PUT E E Kassettedeck PUT PUT E E MD/DT-deck Til at begynde med l l l l DIGIT UDIO UDIO OPTIC 1 S2 Y COMPONENT 1 Y TPE 1 1 PB/CB/B-Y PB/CB/B-Y 1 P/C/-Y P/C/-Y D MD/DT 2 2 TV/ ST Y Y MONI TO PB/CB/B-Y PB/CB/B-Y TV/ST CD/ SCD MD/DT 1 FONT 3 3 P/C/-Y P/C/-Y MD/DT SU OUND 4 4 FONT CD/SCD CONTO 1II SU BCK D D SUOUND COXI 1 D SUB WOOFE 2 FONT CENTE TV/ ST TV/ ST SU BCK SUB WOOFE CENTE TV/ST UDIO i.k S200 SU OUND SU BCK PHONO TUNE MONITO S2 1 1 PE CD/SCD SUB WOOFE CENTE UDIO 2 2 S232C MUTI CHNNE SIGN GND Pladespiller PUT E Tuner Bemærk Hvis din pladespiller har en jordledning, skal den tilsluttes U SIGN GND-terminalen. fortsættes 11 DK

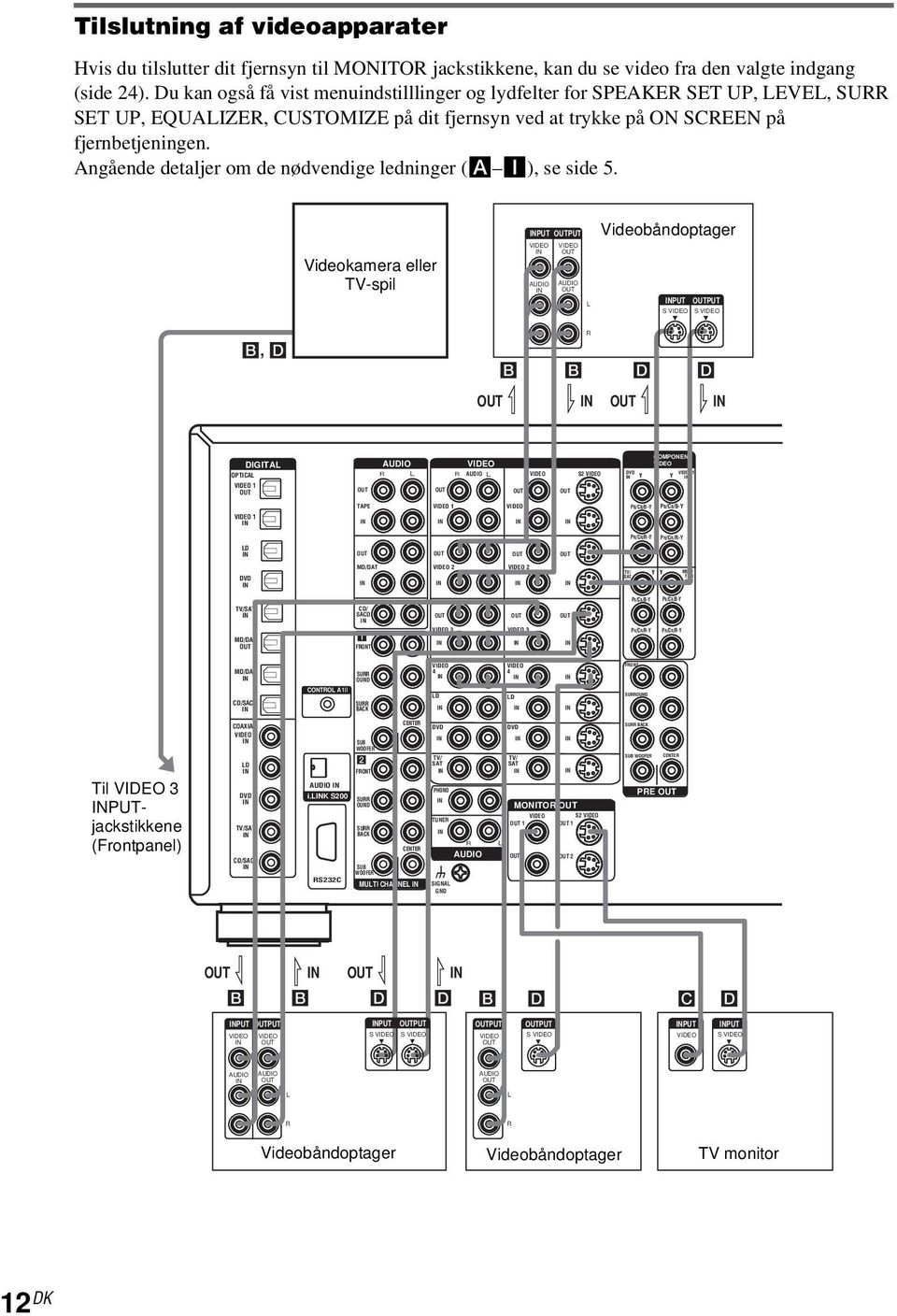

12 Tilslutning af videoapparater Hvis du tilslutter dit fjernsyn til MONITO jackstikkene, kan du se video fra den valgte indgang (side 24). Du kan også få vist menuindstilllinger og lydfelter for SPEKE SET UP, EVE, SU SET UP, EQUIZE, CUSTOMIZE på dit fjernsyn ved at trykke på ON SCEEN på fjernbetjeningen. ngående detaljer om de nødvendige ledninger ( I), se side 5. Videokamera eller TV-spil PUT PUT UDIO UDIO Videobåndoptager PUT PUT S S B, D B B D D DIGIT UDIO UDIO OPTIC 1 S2 Y COMPONENT 1 Y TPE 1 1 PB/CB/B-Y PB/CB/B-Y 1 P/C/-Y P/C/-Y D MD/DT 2 2 TV/ ST Y Y MONI TO PB/CB/B-Y PB/CB/B-Y TV/ST CD/ SCD MD/DT 1 FONT 3 3 P/C/-Y P/C/-Y MD/DT SU OUND 4 4 FONT CD/SCD CONTO 1II SU BCK D D SUOUND Til 3 PUTjackstikkene (Frontpanel) COXI 1 D TV/ST CD/SCD UDIO i.k S200 SUB WOOFE 2 FONT SU OUND SU BCK SUB WOOFE CENTE CENTE TV/ ST PHONO TUNE UDIO TV/ ST MONITO S2 SU BCK SUB WOOFE CENTE PE S232C MUTI CHNNE SIGN GND B B D D B D C D PUT PUT PUT PUT PUT PUT PUT PUT S S S S UDIO UDIO UDIO Videobåndoptager Videobåndoptager TV monitor 12 DK

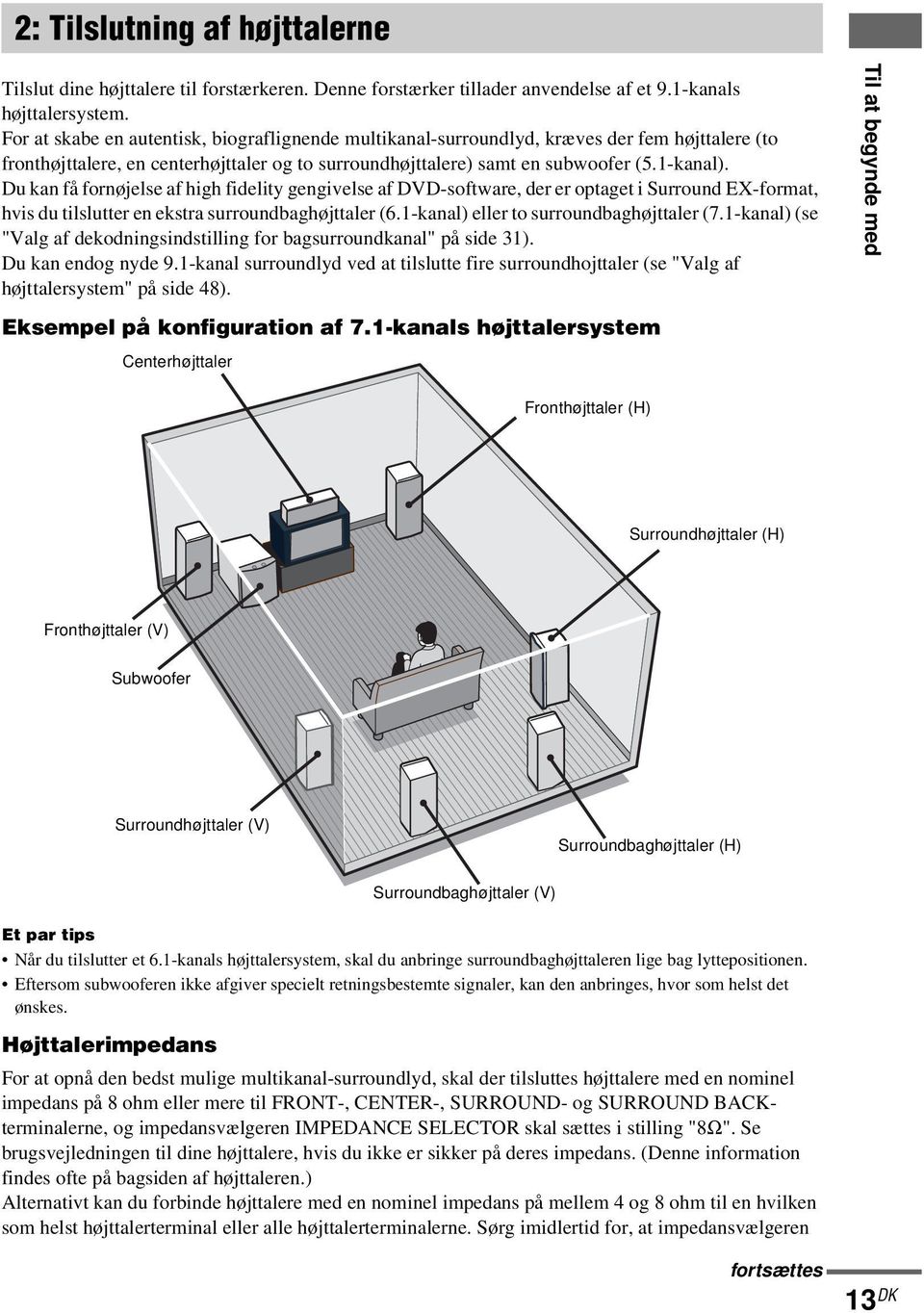

13 2: Tilslutning af højttalerne Tilslut dine højttalere til forstærkeren. Denne forstærker tillader anvendelse af et 9.1-kanals højttalersystem. For at skabe en autentisk, biograflignende multikanal-surroundlyd, kræves der fem højttalere (to fronthøjttalere, en centerhøjttaler og to surroundhøjttalere) samt en subwoofer (5.1-kanal). Du kan få fornøjelse af high fidelity gengivelse af -software, der er optaget i Surround EX-format, hvis du tilslutter en ekstra surroundbaghøjttaler (6.1-kanal) eller to surroundbaghøjttaler (7.1-kanal) (se "Valg af dekodningsindstilling for bagsurroundkanal" på side 31). Du kan endog nyde 9.1-kanal surroundlyd ved at tilslutte fire surroundhojttaler (se "Valg af højttalersystem" på side 48). Til at begynde med Eksempel på konfiguration af 7.1-kanals højttalersystem Centerhøjttaler Fronthøjttaler (H) Surroundhøjttaler (H) Fronthøjttaler (V) Subwoofer Surroundhøjttaler (V) Surroundbaghøjttaler (H) Surroundbaghøjttaler (V) Et par tips Når du tilslutter et 6.1-kanals højttalersystem, skal du anbringe surroundbaghøjttaleren lige bag lyttepositionen. Eftersom subwooferen ikke afgiver specielt retningsbestemte signaler, kan den anbringes, hvor som helst det ønskes. Højttalerimpedans For at opnå den bedst mulige multikanal-surroundlyd, skal der tilsluttes højttalere med en nominel impedans på 8 ohm eller mere til FONT-, CENTE-, SUOUND- og SUOUND BCKterminalerne, og impedansvælgeren IMPEDNCE SEECTO skal sættes i stilling "8Ω". Se brugsvejledningen til dine højttalere, hvis du ikke er sikker på deres impedans. (Denne information findes ofte på bagsiden af højttaleren.) lternativt kan du forbinde højttalere med en nominel impedans på mellem 4 og 8 ohm til en hvilken som helst højttalerterminal eller alle højttalerterminalerne. Sørg imidlertid for, at impedansvælgeren fortsættes 13 DK

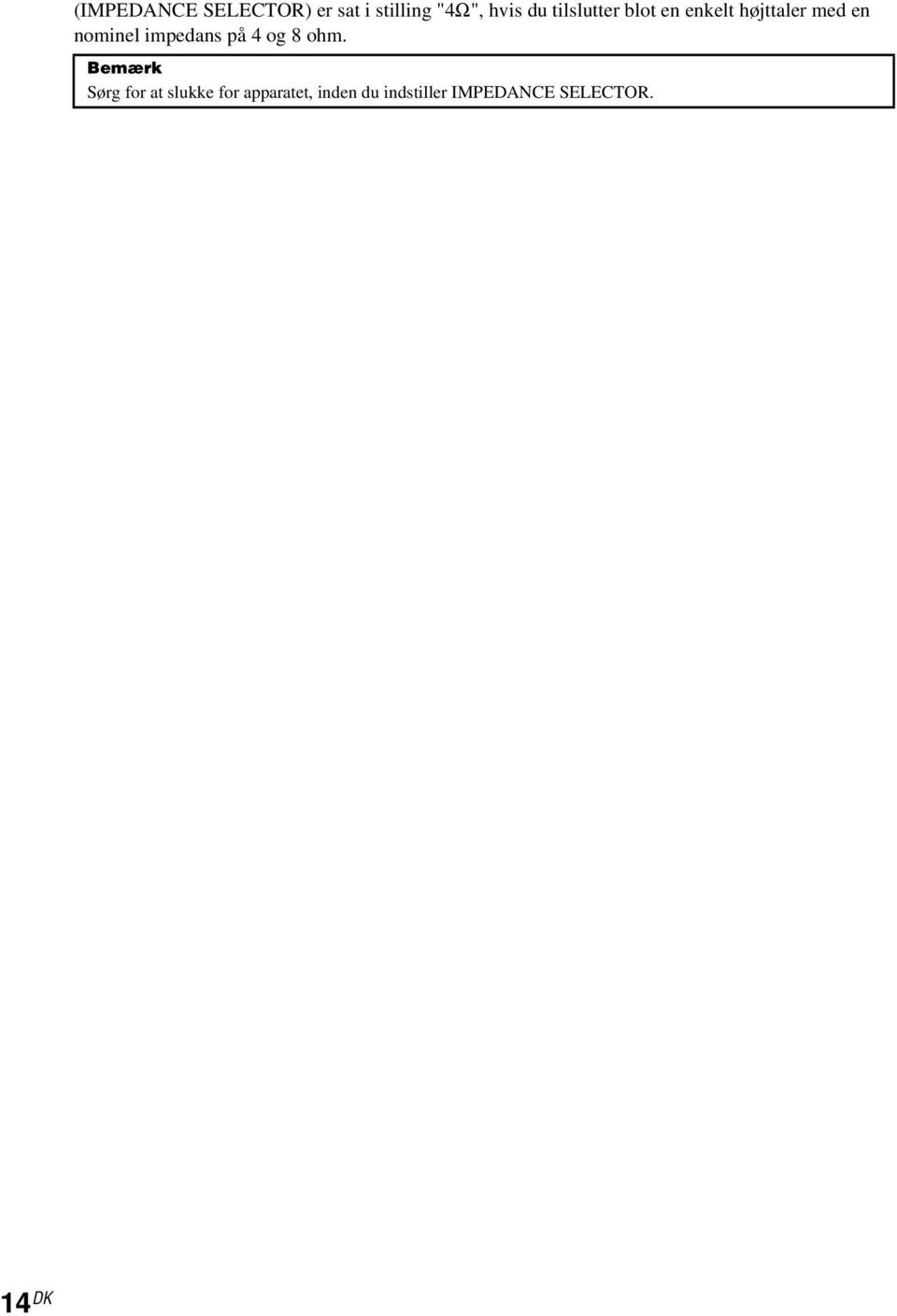

14 (IMPEDNCE SEECTO) er sat i stilling "4Ω", hvis du tilslutter blot en enkelt højttaler med en nominel impedans på 4 og 8 ohm. Bemærk Sørg for at slukke for apparatet, inden du indstiller IMPEDNCE SEECTO. 14 DK

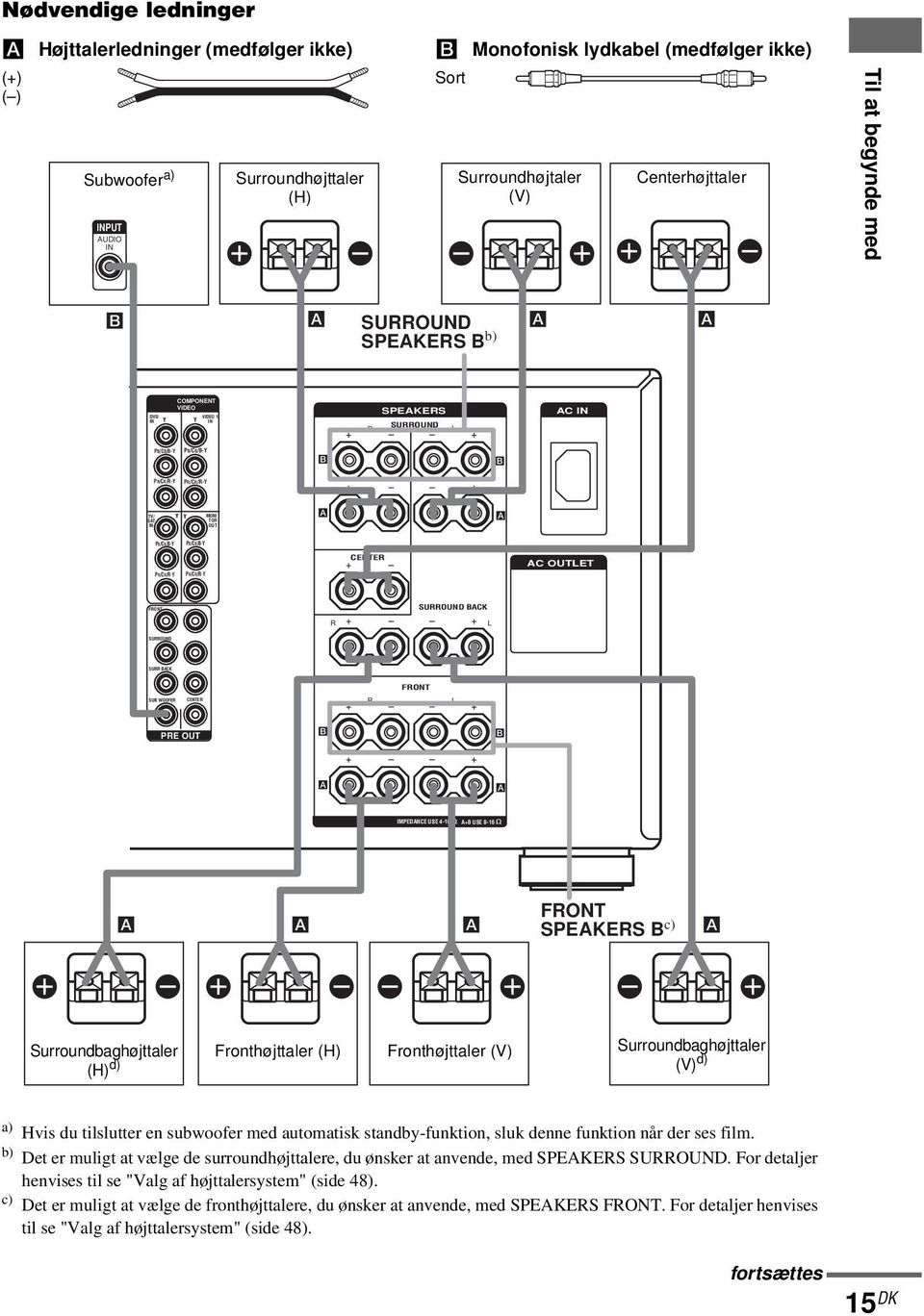

15 Nødvendige ledninger Højttalerledninger (medfølger ikke) (+) ( ) Subwoofer a) PUT UDIO Surroundhøjttaler (H) e E B Monofonisk lydkabel (medfølger ikke) Sort Surroundhøjtaler (V) E e e Centerhøjttaler E Til at begynde med B SUOUND SPEKES B b) Y COMPONENT 1 Y SPEKES SUOUND C PB/CB/B-Y PB/CB/B-Y B B P/C/-Y P/C/-Y TV/ ST Y Y MONI TO PB/CB/B-Y PB/CB/B-Y CENTE C ET P/C/-Y P/C/-Y FONT SUOUND BCK SUOUND SU BCK FONT SUB WOOFE CENTE PE B B IMPEDNCE USE B USE 8-16 FONT SPEKES B c) e E e E E e E e Surroundbaghøjttaler (H) d) Fronthøjttaler (H) Fronthøjttaler (V) Surroundbaghøjttaler (V) d) a) Hvis du tilslutter en subwoofer med automatisk standby-funktion, sluk denne funktion når der ses film. b) Det er muligt at vælge de surroundhøjttalere, du ønsker at anvende, med SPEKES SUOUND. For detaljer henvises til se "Valg af højttalersystem" (side 48). c) Det er muligt at vælge de fronthøjttalere, du ønsker at anvende, med SPEKES FONT. For detaljer henvises til se "Valg af højttalersystem" (side 48). fortsættes 15 DK

16 d) Hvis du kun tilslutter en surroundbaghøjttaler, skal den tilsluttes til SUOUND BCK SPEKES -terminal. Et tip (Kun modeller med områdekode U, C) For at tilslutte visse højttalere til en anden effektforstærker, anvendes PE -jackstikkene. Den samme signal kan komme fra både SPEKES FONT-jackstikkene og PE -jackstikkene. Hvis man for eksempel bare vil tilslutte fronthøjttalerne til en anden forstærker, skal forstærkeren sluttes til PE FONT og H-jackstikkene. Nydelse af 9.1-kanals højttalersystem Hvad er 9.1-kanals højttalersystem? Et stort dubbing-teater for fremstilling af film-lydspor bruger 10 surroundhøjttaler. I et lille dubbingteater bruges imidlertid kun 2 højttalere hvert på højre, venstre og bagvæggene. Derfor er minimal setup for et dubbing-teater 9.1 kanaler. Når SPEKES SUOUND er sat til +B kan du nyde 9.1- kanals højttalerfunktion, lige som i et dubbing-teater. Placer højttalerne omkring midten af rummet baseret på vinklerne som vist i illustrationen til venstre. Hvis det er umuligt at placere højttalerne i henhold til de viste vinkler, anbring een sæt af surroundhøjtaler lidt frem foran lyttepositionen (mod fronthøjtalerne). Selvom midten af rummet er brugt som akse for at bestemme højttalerplacering, dækker 9.1-kanals højttalerfunktionen over en vid lytteområde, som kan nydes fra enhvert position i rummet bag midtpunktet. Ved brug af CEM STUDIO EX måder med 9.1-kanals system, sørg for at indstille Virtual Speaker til OFF in SU SET UP. (Du kan nyde surround-effekter in film, selvom uden brug a virtuelle højttaler, fordi så mange reale højttaler bliver brugt.) Desuden varierer udtryksevnen af reale højttaler afhængig af de enkelte højttaler, i modsætning til virtuelle højttalere. Indstil effekt-niveauet sådan, at skuespillernes tale lyder naturligt og virkningen af lydeffekter er vel balanceret. Fordelen af 9.1-kanals højttalersystem er en dramatisk forbedring i forbindelsen mellem front (video) lydfelt og surround-lydfelt. Tidligere, virtuelt højttalerteknologi blev brugt til at presentere denne lydeffekt, men et reelt 9.1-kanals multikanal-surroundsystem har et meget større effektområde, som gør det muligt for alle familiemedlemmer at nyde surroundeffekten. Naturligvis er det i midten af lyttepositionen, hvor du kan nyde lyden precis som filmdirektøren. Tips for placering af højttalere Placer surroundhøjttalerne B mellem fronthøjttalerne og lyttepositionen. Justeringen a positionen af denne højttalere forbedrer forbindelsen mellem front- og surround-lydscenen. Tips til anvendelse af 9.1-kanals højttalersystem Det er også muligt at anvende CEM STUDIO EX-indstillingerne med 9.1-kanals højttalersystemet. I dette tilfælde fordobles antallet af virtuelle surroundhøjttalere (til 12 virtuelle surroundhøjttalere ialt). 16 DK

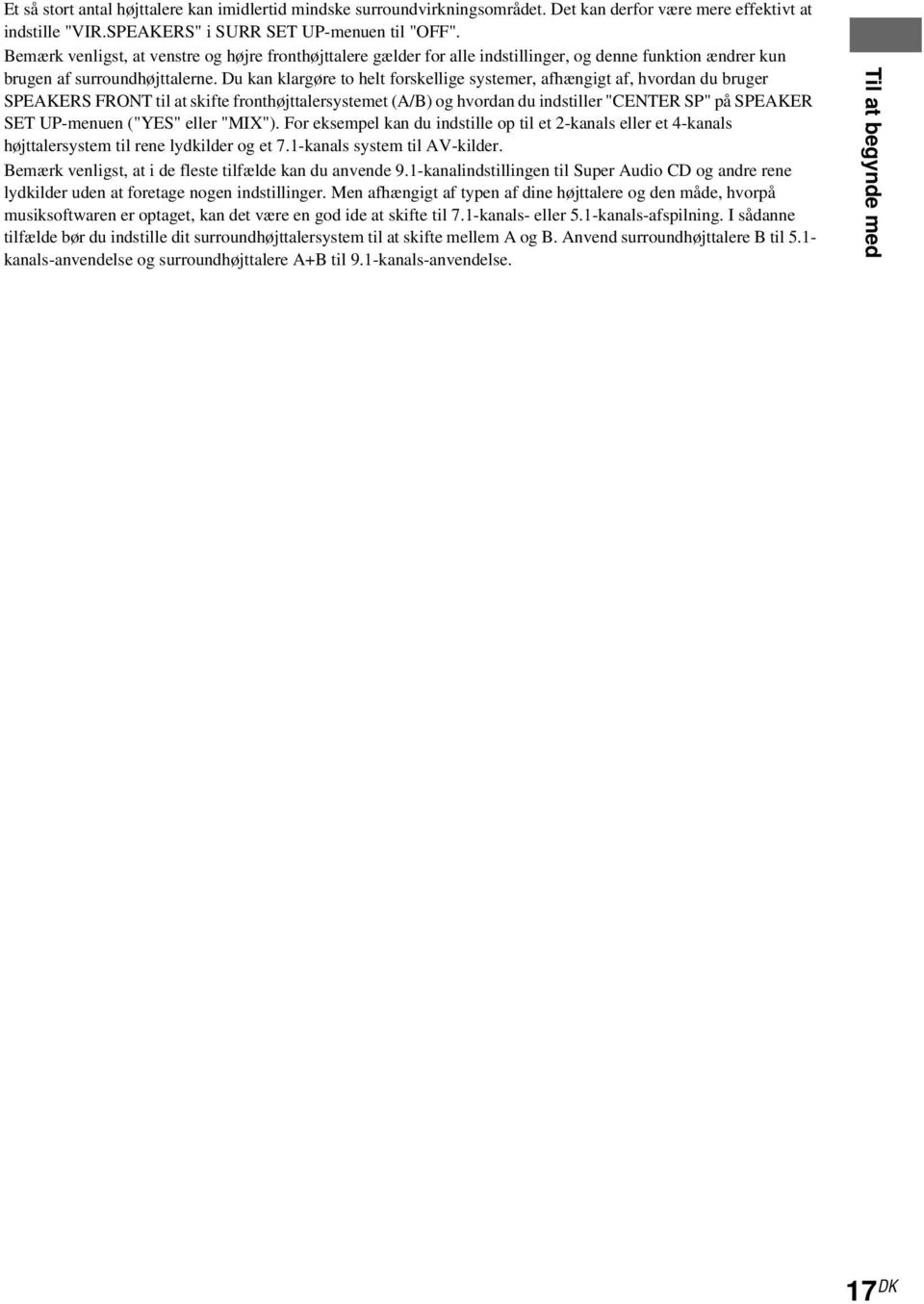

17 Et så stort antal højttalere kan imidlertid mindske surroundvirkningsområdet. Det kan derfor være mere effektivt at indstille "VI.SPEKES" i SU SET UP-menuen til "OFF". Bemærk venligst, at venstre og højre fronthøjttalere gælder for alle indstillinger, og denne funktion ændrer kun brugen af surroundhøjttalerne. Du kan klargøre to helt forskellige systemer, afhængigt af, hvordan du bruger SPEKES FONT til at skifte fronthøjttalersystemet (/B) og hvordan du indstiller "CENTE SP" på SPEKE SET UP-menuen ("YES" eller "MIX"). For eksempel kan du indstille op til et 2-kanals eller et 4-kanals højttalersystem til rene lydkilder og et 7.1-kanals system til V-kilder. Bemærk venligst, at i de fleste tilfælde kan du anvende 9.1-kanalindstillingen til Super udio CD og andre rene lydkilder uden at foretage nogen indstillinger. Men afhængigt af typen af dine højttalere og den måde, hvorpå musiksoftwaren er optaget, kan det være en god ide at skifte til 7.1-kanals- eller 5.1-kanals-afspilning. I sådanne tilfælde bør du indstille dit surroundhøjttalersystem til at skifte mellem og B. nvend surroundhøjttalere B til 5.1- kanals-anvendelse og surroundhøjttalere +B til 9.1-kanals-anvendelse. Til at begynde med 17 DK

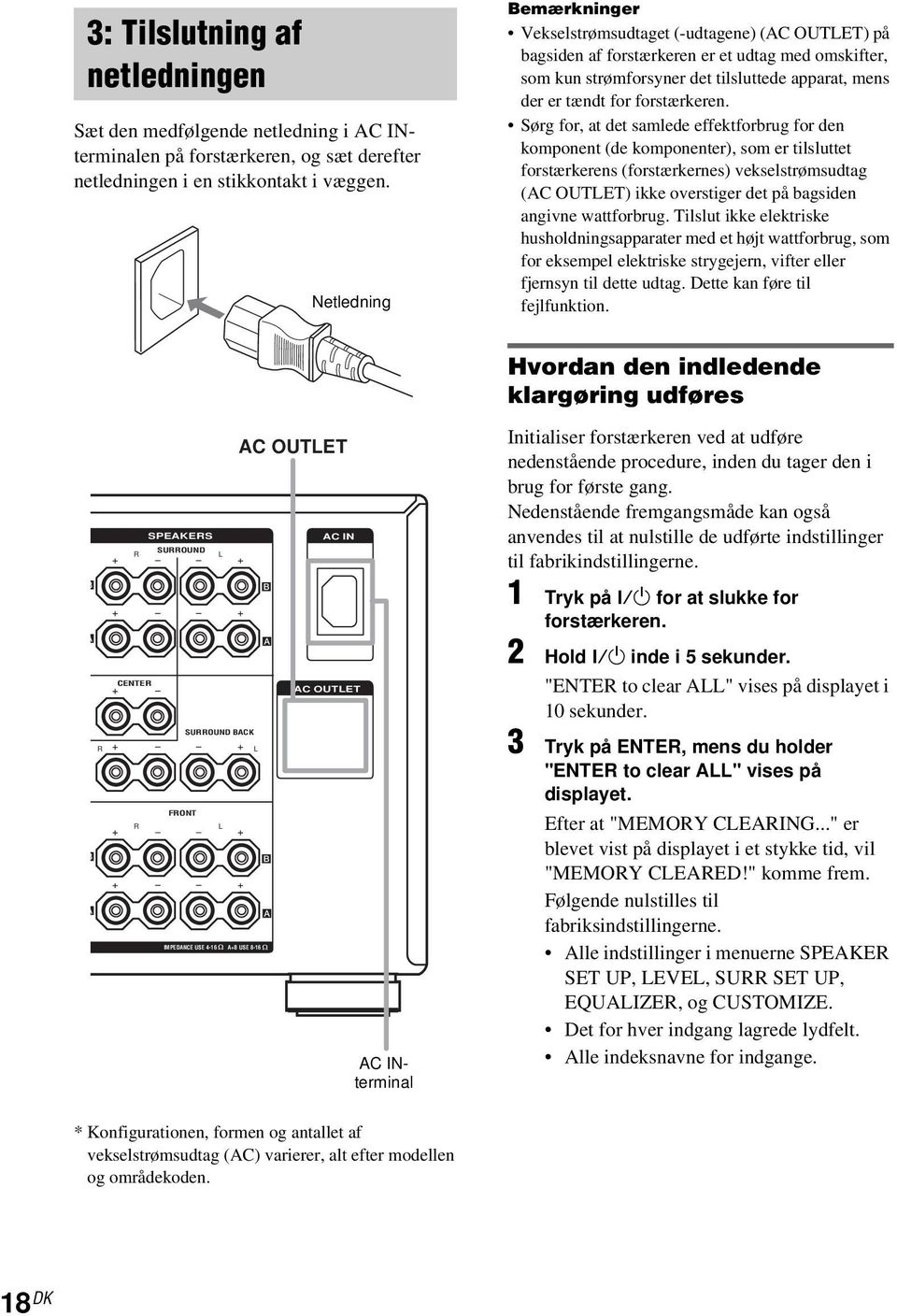

18 3: Tilslutning af netledningen Sæt den medfølgende netledning i C terminalen på forstærkeren, og sæt derefter netledningen i en stikkontakt i væggen. Netledning Bemærkninger Vekselstrømsudtaget (-udtagene) (C ET) på bagsiden af forstærkeren er et udtag med omskifter, som kun strømforsyner det tilsluttede apparat, mens der er tændt for forstærkeren. Sørg for, at det samlede effektforbrug for den komponent (de komponenter), som er tilsluttet forstærkerens (forstærkernes) vekselstrømsudtag (C ET) ikke overstiger det på bagsiden angivne wattforbrug. Tilslut ikke elektriske husholdningsapparater med et højt wattforbrug, som for eksempel elektriske strygejern, vifter eller fjernsyn til dette udtag. Dette kan føre til fejlfunktion. B B CENTE SPEKES SUOUND FONT SUOUND BCK IMPEDNCE USE B USE 8-16 C ET B B C C ET C terminal Hvordan den indledende klargøring udføres Initialiser forstærkeren ved at udføre nedenstående procedure, inden du tager den i brug for første gang. Nedenstående fremgangsmåde kan også anvendes til at nulstille de udførte indstillinger til fabrikindstillingerne. 1 Tryk på?/1 for at slukke for forstærkeren. 2 Hold?/1 inde i 5 sekunder. "ENTE to clear " vises på displayet i 10 sekunder. 3 Tryk på ENTE, mens du holder "ENTE to clear " vises på displayet. Efter at "MEMOY CEG..." er blevet vist på displayet i et stykke tid, vil "MEMOY CEED!" komme frem. Følgende nulstilles til fabriksindstillingerne. lle indstillinger i menuerne SPEKE SET UP, EVE, SU SET UP, EQUIZE, og CUSTOMIZE. Det for hver indgang lagrede lydfelt. lle indeksnavne for indgange. * Konfigurationen, formen og antallet af vekselstrømsudtag (C) varierer, alt efter modellen og områdekoden. 18 DK

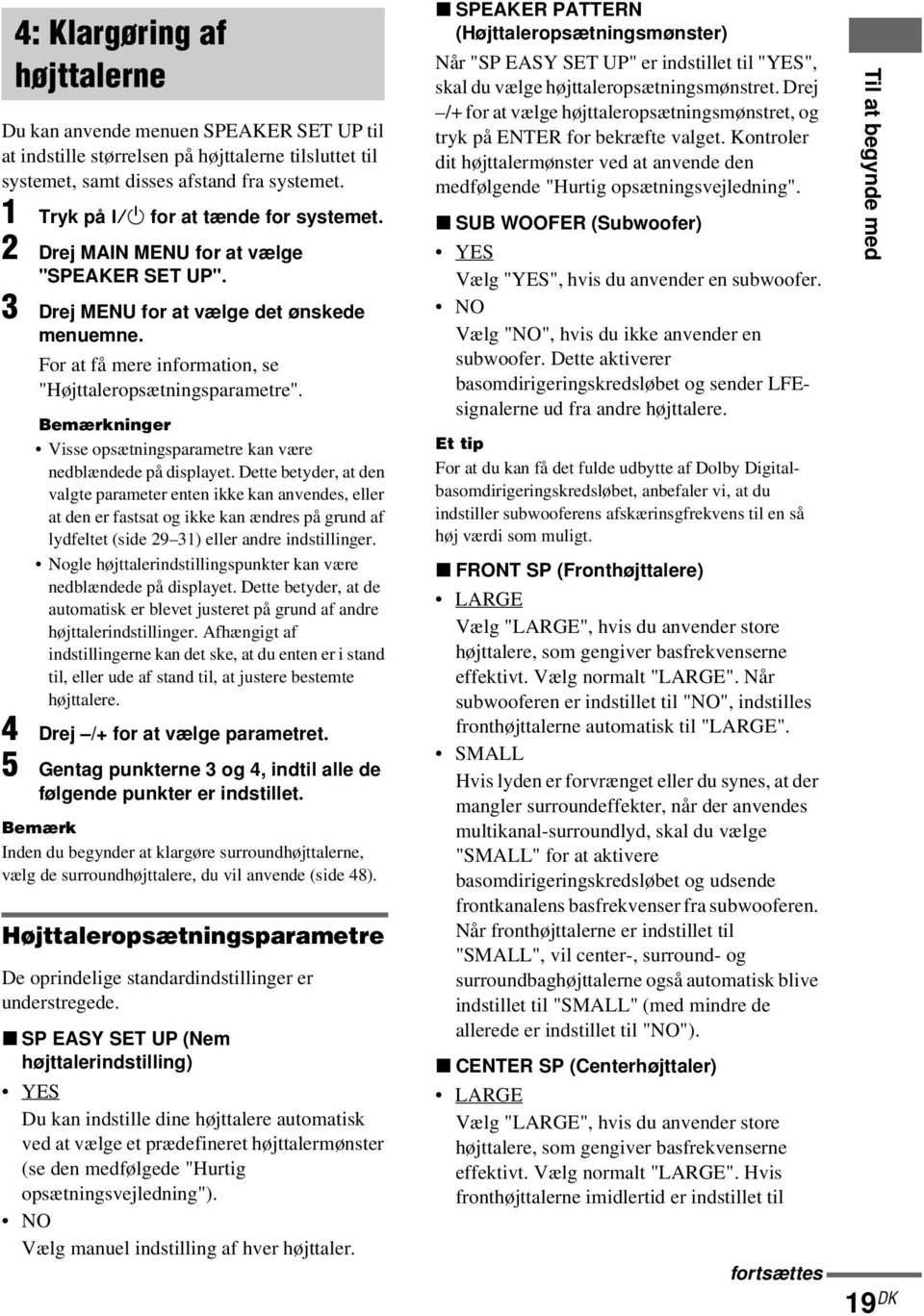

19 4: Klargøring af højttalerne Du kan anvende menuen SPEKE SET UP til at indstille størrelsen på højttalerne tilsluttet til systemet, samt disses afstand fra systemet. 1 Tryk på?/1 for at tænde for systemet. 2 Drej M MENU for at vælge "SPEKE SET UP". 3 Drej MENU for at vælge det ønskede menuemne. For at få mere information, se "Højttaleropsætningsparametre". Bemærkninger Visse opsætningsparametre kan være nedblændede på displayet. Dette betyder, at den valgte parameter enten ikke kan anvendes, eller at den er fastsat og ikke kan ændres på grund af lydfeltet (side 29 31) eller andre indstillinger. Nogle højttalerindstillingspunkter kan være nedblændede på displayet. Dette betyder, at de automatisk er blevet justeret på grund af andre højttalerindstillinger. fhængigt af indstillingerne kan det ske, at du enten er i stand til, eller ude af stand til, at justere bestemte højttalere. 4 Drej /+ for at vælge parametret. 5 Gentag punkterne 3 og 4, indtil alle de følgende punkter er indstillet. Bemærk Inden du begynder at klargøre surroundhøjttalerne, vælg de surroundhøjttalere, du vil anvende (side 48). Højttaleropsætningsparametre De oprindelige standardindstillinger er understregede. x SP ESY SET UP (Nem højttalerindstilling) YES Du kan indstille dine højttalere automatisk ved at vælge et prædefineret højttalermønster (se den medfølgede "Hurtig opsætningsvejledning"). NO Vælg manuel indstilling af hver højttaler. x SPEKE PTTEN (Højttaleropsætningsmønster) Når "SP ESY SET UP" er indstillet til "YES", skal du vælge højttaleropsætningsmønstret. Drej /+ for at vælge højttaleropsætningsmønstret, og tryk på ENTE for bekræfte valget. Kontroler dit højttalermønster ved at anvende den medfølgende "Hurtig opsætningsvejledning". x SUB WOOFE (Subwoofer) YES Vælg "YES", hvis du anvender en subwoofer. NO Vælg "NO", hvis du ikke anvender en subwoofer. Dette aktiverer basomdirigeringskredsløbet og sender FEsignalerne ud fra andre højttalere. Et tip For at du kan få det fulde udbytte af Dolby Digitalbasomdirigeringskredsløbet, anbefaler vi, at du indstiller subwooferens afskærinsgfrekvens til en så høj værdi som muligt. x FONT SP (Fronthøjttalere) GE Vælg "GE", hvis du anvender store højttalere, som gengiver basfrekvenserne effektivt. Vælg normalt "GE". Når subwooferen er indstillet til "NO", indstilles fronthøjttalerne automatisk til "GE". SM Hvis lyden er forvrænget eller du synes, at der mangler surroundeffekter, når der anvendes multikanal-surroundlyd, skal du vælge "SM" for at aktivere basomdirigeringskredsløbet og udsende frontkanalens basfrekvenser fra subwooferen. Når fronthøjttalerne er indstillet til "SM", vil center-, surround- og surroundbaghøjttalerne også automatisk blive indstillet til "SM" (med mindre de allerede er indstillet til "NO"). x CENTE SP (Centerhøjttaler) GE Vælg "GE", hvis du anvender store højttalere, som gengiver basfrekvenserne effektivt. Vælg normalt "GE". Hvis fronthøjttalerne imidlertid er indstillet til fortsættes Til at begynde med 19 DK

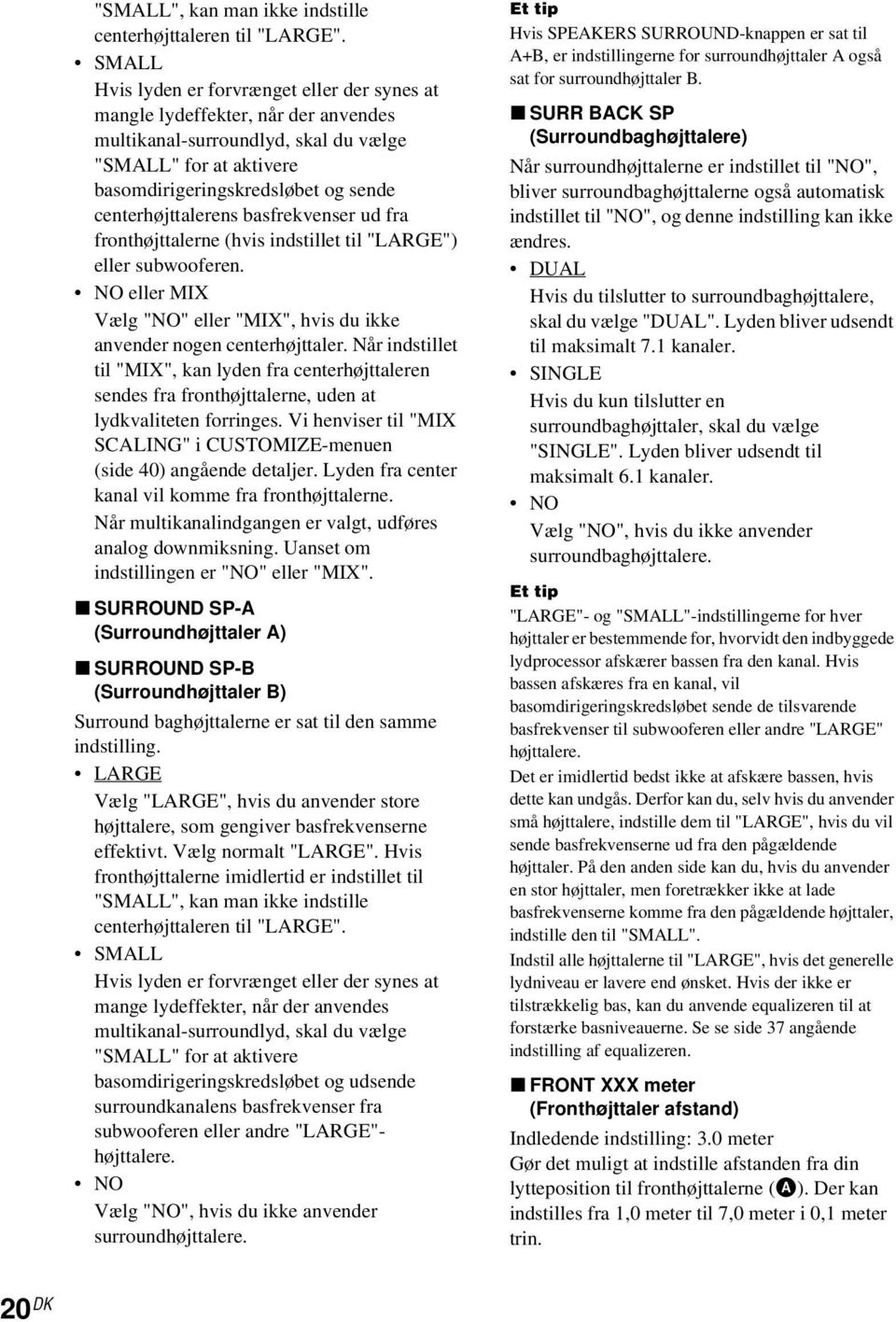

20 "SM", kan man ikke indstille centerhøjttaleren til "GE". SM Hvis lyden er forvrænget eller der synes at mangle lydeffekter, når der anvendes multikanal-surroundlyd, skal du vælge "SM" for at aktivere basomdirigeringskredsløbet og sende centerhøjttalerens basfrekvenser ud fra fronthøjttalerne (hvis indstillet til "GE") eller subwooferen. NO eller MIX Vælg "NO" eller "MIX", hvis du ikke anvender nogen centerhøjttaler. Når indstillet til "MIX", kan lyden fra centerhøjttaleren sendes fra fronthøjttalerne, uden at lydkvaliteten forringes. Vi henviser til "MIX SCG" i CUSTOMIZE-menuen (side 40) angående detaljer. yden fra center kanal vil komme fra fronthøjttalerne. Når multikanalindgangen er valgt, udføres analog downmiksning. Uanset om indstillingen er "NO" eller "MIX". x SUOUND SP- (Surroundhøjttaler ) x SUOUND SP-B (Surroundhøjttaler B) Surround baghøjttalerne er sat til den samme indstilling. GE Vælg "GE", hvis du anvender store højttalere, som gengiver basfrekvenserne effektivt. Vælg normalt "GE". Hvis fronthøjttalerne imidlertid er indstillet til "SM", kan man ikke indstille centerhøjttaleren til "GE". SM Hvis lyden er forvrænget eller der synes at mange lydeffekter, når der anvendes multikanal-surroundlyd, skal du vælge "SM" for at aktivere basomdirigeringskredsløbet og udsende surroundkanalens basfrekvenser fra subwooferen eller andre "GE"- højttalere. NO Vælg "NO", hvis du ikke anvender surroundhøjttalere. Et tip Hvis SPEKES SUOUND-knappen er sat til +B, er indstillingerne for surroundhøjttaler også sat for surroundhøjttaler B. x SU BCK SP (Surroundbaghøjttalere) Når surroundhøjttalerne er indstillet til "NO", bliver surroundbaghøjttalerne også automatisk indstillet til "NO", og denne indstilling kan ikke ændres. DU Hvis du tilslutter to surroundbaghøjttalere, skal du vælge "DU". yden bliver udsendt til maksimalt 7.1 kanaler. SGE Hvis du kun tilslutter en surroundbaghøjttaler, skal du vælge "SGE". yden bliver udsendt til maksimalt 6.1 kanaler. NO Vælg "NO", hvis du ikke anvender surroundbaghøjttalere. Et tip "GE"- og "SM"-indstillingerne for hver højttaler er bestemmende for, hvorvidt den indbyggede lydprocessor afskærer bassen fra den kanal. Hvis bassen afskæres fra en kanal, vil basomdirigeringskredsløbet sende de tilsvarende basfrekvenser til subwooferen eller andre "GE" højttalere. Det er imidlertid bedst ikke at afskære bassen, hvis dette kan undgås. Derfor kan du, selv hvis du anvender små højttalere, indstille dem til "GE", hvis du vil sende basfrekvenserne ud fra den pågældende højttaler. På den anden side kan du, hvis du anvender en stor højttaler, men foretrækker ikke at lade basfrekvenserne komme fra den pågældende højttaler, indstille den til "SM". Indstil alle højttalerne til "GE", hvis det generelle lydniveau er lavere end ønsket. Hvis der ikke er tilstrækkelig bas, kan du anvende equalizeren til at forstærke basniveauerne. Se se side 37 angående indstilling af equalizeren. x FONT XXX meter (Fronthøjttaler afstand) Indledende indstilling: 3.0 meter Gør det muligt at indstille afstanden fra din lytteposition til fronthøjttalerne (). Der kan indstilles fra 1,0 meter til 7,0 meter i 0,1 meter trin. 20 DK

21 Indstil afstanden til den nærmeste højttaler, hvis afstanden fra de to fronthøjttalere til din lytteposition ikke er ens. Når der kun anvendes en surroundbaghøjttaler Indstil afstanden til den nærmeste højttaler, hvis afstanden fra de to surroundhøjttalere til din lytteposition ikke er ens. x SU BCK XXX meter (Surroundbaghøjttaler afstand) Indledende indstilling: 3.0 meter Gør det muligt at indstille afstanden fra din lytteposition til surroundbaghøjttaleren. Der kan indstilles fra 1,0 meter til 7,0 meter i 0,1 meter trin. Indstil afstanden til den nærmeste højttaler, hvis du tilslutter to surroundbaghøjttalere, og afstanden fra de to surroundbaghøjttalere til din lytteposition er ikke ens. Til at begynde med Når der anvendes to surroundbaghøjttalere (Vinklen B skal være den samme) B B x CENTE XXX meter (Centerhøjttaler afstand) Indledende indstilling: 3.0 meter Gør det muligt at indstille afstanden fra din lytteposition til centerhøjttaleren. Der kan indstilles fra 1,0 meter til 7,0 meter i 0,1 meter trin. x SUOUND- XXX meter (Surroundhøjttaler afstand) x SUOUND-B XXX meter (Surroundhøjttaler B afstand) Indledende indstilling: 3.0 meter Gør det muligt at indstille afstanden fra din lytteposition til surroundhøjttalerne. Der kan indstilles fra 1,0 meter til 7,0 meter i 0,1 meter trin. B x SUB WOOFE XXX meter (Subwoofer afstand) Indledende indstilling: 3.0 meter Gør det muligt at indstille afstanden fra din lytteposition til subwooferen. Der kan indstilles fra 1,0 meter til 7,0 meter i 0,1 meter trin. Et tip Forstærkeren giver dig mulighed for at indprogrammere højttalerpositionen udtrykt i afstand. Det er dog ikke muligt at indstille centerhøjttaleren til at være længere væk end fronthøjttalerne. igeledes kan centerhøjttaleren ikke indstilles til at være mere end 1,5 meter nærmere end fronthøjttalerne. igeledes kan surroundhøjttalerne ikke indstilles til at være længere væk fra lyttepositionen end fronthøjttalerne. De kan endvidere ikke være nærmere end 4,5 meter. Dette skyldes, at forkert højttalerplacering ikke er fremmende for en god surroundlyd. Bemærk venligst, at indstilling af højttalerafstanden til nærmere end den virkelige placering af højttalerne vil forårsage en forsinkelse af lyden fra den pågældende højttaler. Med andre ord vil højttaleren lyde, som om den er længere væk. For eksempel vil indstilling af centerhøjttalerafstanden til 1 2 meter nærmere end den virkelige højttalerposition skabe en relativt realistisk fornemmelse af, at man er "indeni" skærmen. Hvis en tilfredsstillende surroundeffekt ikke kan opnås, fordi surroundhøjttalerne er for tæt på, vil indstilling af en kortere højttalerafstand end den virkelige afstand skabe en større lydscene. Indstilling af disse parametre, mens du lytter til lyden, vil ofte resultere i en meget bedre surroundlyd. Prøv selv! fortsættes 21 DK

22 vancerede højttaleropsætninger nvend CUSTOMIZE-menuen og indstil "MENU EXPND" til "ON". Dette tillader advancerede opsætninger, inklusive positionering af surroundhøjttalere. Se side 39 angående detaljer om "MENU EXPND". Se se side 41 angående detaljer om, hvordan elementerne indstilles. 5: Indstilling af højttalerniveauerne og balancen TEST TONE Indstil højttalerniveauerne og balancen, mens du lytter til testtonen fra din lytteposition. Udfør betjeningerne med fjernbetjeningen. Se brugsvejledningen til den medfølgende fjernbetjeningen angående detaljer om fjernbetjening funktioner. Et tip Forstærkeren betjener sig af en testtone med en frekvens centreret ved 800 Hz. 1 Tryk på?/1 på fjernbetjeningen for at tænde for forstærkeren. 2 Tryk gentagne gange på < på fjernbetjeningen, indtil menuen ECEIVE vises. 3 Flyt rul-nemt-knappen for at vælge "TEST TONE", og tryk derefter på knappen for at indtaste valget. "TEST TONE" på menuen EVE kommer frem på displayet, og testtonen sendes fra hver enkelt højttaler i rækkefølge. 4 eguler højttalerniveauet og balancen med menuen EVE, således at testtonens niveau lyder ens fra hver højttaler. se side 36 angående detaljer om indstillinger på menuen EVE. Et par tips For at regulere niveauet for alle højttalerne samtidigt, skal du trykke på MSTE VO +/ på fjernbetjeningen eller dreje MSTE VOUME på forstærkeren. Det er også muligt at anvende TEST TONE på forstærkeren til at tænde eller slukke testtonen. Det er også muligt at anvende /+ på forstærkeren til reguleringen. 5 Efter justeringen trykkes på < på fjernbetjeningen gentagne gang, indtil forstærker-menuen vises. 22 DK

23 6 Flyt rul-nemt-knappen for at vælge "TEST TONE", og tryk derefter på knappen gentagne gange for at vælge "TEST TONE [OFF]". Testtonen afbrydes. Hvordan man får testtonen til at komme fra en bestemt højttaler Sæt "TEST TONE" i menuen EVE til "FIX" (side 36). Testtonen vil nu udelukkende komme fra den valgte højttaler. Til at begynde med Mere nøjagtig indstilling Det er muligt at udsende testtonen eller lydkilden fra to nabohøjttalere for at indstille deres balance og niveau. Sæt "MENU EXPND" i menuen CUSTOMIZE til "ON" (side 39). Vælg derefter de to højttalere, du vil justere, ved hjælp af "PHSE NOISE" eller "PHSE UDIO" i menuen EVE (side 44). 23 DK

24 Forstærkerbetjening Valg af komponent 1 Drej PUT SEECTO for at vælge indgangen. Den valgte indgang vises på displayet. For at vælge Visning Videobåndoptager 1, 2, 3 eller 4 Videokamera eller TVspil 5 D-afspiller D -afspiller Satellit-tuner TV/ST Kassettedeck TPE MD-optager eller DTbåndoptager MD/DT CD- eller Super udio CD/SCD CD-afspiller Tuner TUNE Pladespiller PHONO i.k komponent* i.k "Unknown": Forstærkeren kunne ikke modtage information fra det tilsluttede apparat. fbrydelse af lyden Tryk på MUTG på fjernbetjeningen. For at annulere trykkes igen på MUTG på fjernbetjeningen eller der drejes på MSTE VOUME med uret for hæve lydstyrken. Selvom forstærkeren slukkes, bliver lyden fortsat tavset af muting-funktionen, når forstårkeren tændes igen. Bemærk angående anvendelse af hovedtelefoner Når hovedtelefonerne er sat i forbindelse, kan kun de følgende lydfelter vælges (side 30). HEDPHONE (2CH) HEDPHONE (DIECT) HEDPHONE (MUTI 1) HEDPHONE (MUTI 2) HEDPHONE THETE * Se "Bemærk når "i.k" er valgt" nedenfor. 2 Tænd for komponenten og start afspilningen. 3 Drej MSTE VOUME for at regulere lydstyrken. Bemærk når "i.k" er valgt Når "i.powe" er sat til "UTO" (side 39), bliver strømmen til i.k-kredsløb slået til efter "i.k" er valgt, og "i.k Connecting" vises på displayet mens strømmen til i.k-kredsløbene slås til. Mens denne meddelelse vises, udgives ingen lyd, fordi C er ikke etableret. (Se side 52 angående detaljer om C.) Sørg for at styre afspilleren after "i.k Connecting" slukkes. Navnet af den tilsluttede i.k komponent vises, undtagen i følgende tilfælde. "No C": Ingen i.k komponent er tilsluttet, når "i.k" er valgt. "Disc": Forstærkeren kunne kun modtage almindelig information fra det tilsluttede apparat. 24 DK

25 ytning til multikanallyd Ændring af displayet MUTI CH Det er muligt at vælge lyden direkte fra de komponenter, som er tilsluttet MUTI CHNNE -jackstikkene. Dette giver dig mulighed for at nyde analoge lydkilder af høj kvalitet som for eksempel eller Super udio CD. Surroundeffekter og IP SYNC (side 40) aktiveres ikke, når denne indgang anvendes. Tryk gentagne gange på MUTI CH 1/2 for at vælge multikanal-lydkilden ("MUTI CH 1" eller "MUTI CH 2"). Den valgte lydkilde sendes ud. Bemærk Denne funktion annulleres, hvis du vælger lydfeltindikering ved at trykke MUTI CH 1/2, eller hvis du skifter indput eller lydfelt (side 28-31). Hvis en centerhøjttaler eller subwoofer ikke er tilsluttet (funktion for analog nedmiksning) Hvis du har indstillet centerhøjttaleren til "NO" eller "MIX", eller har indstillet subwooferen til "NO" i menuen SPEKE SET UP (side 19), og du aktiverer MUTI CH funktionen, vil analoglyden fra centerhøjttaler eller subwoofer blive udsendt fra venstre og højre fronthøjttalere. Ændring af informationen på displayet Det er muligt at kontrollere information om lydfeltet, etc. ved at ændre informationen på displayet. Tryk gentagne gange på DISPY. Hver gang du vælger DISPY, skifter displayet som vist herunder. Indeksnavn* og lydfeltsnavn y Indgangsnavn og lydfeltsnavn * Indeksnavn vises kun, når du har tildelt et til indgangen (side 47). Indeksnavn vises ikke, når der kun er indtastet tomme mellemrum, eller det er det samme som indgangsnavnet. Visning af information om indgangsstrømmen Du kan checke information om indgangsstrømmen (om format, kanal, osv.) for digitalindgangssignaler. Information om Indgangsstrømmen vises også i 4 sekunder, når forstærkeren registrerer enhver ændring i digitalindgangssignal. 1 Drej M MENU for at vælge "STEM FO". 2 Drej MENU. Information om Indgangsstrøm vises. 3 Drej /+ for mere information. Forstærkerbetjening Ændring af displayets lysstyrke Tryk gentagne gange på DIMME. Displayets lysstyrke ændres i 3 trin (0% DOWN, 60% DOWN, 100% DOWN*). * Hvis 100% DOWN er valgt, vises indikeringen "100% DOWN" ikke i displayet. 25 DK

26 Om indikeringerne på displayet qa qs SW.F.E. S SB C S SB S SB PUT UTO I.K COX OPT NOG MUTI CH 1 2 SEEP ; DIGIT EX DTS-ES 96/24 D.NGE ; PO OGIC II NEO:6 DISCETE H..T.S. DS EQ MOVIE MUSIC CEM MTIX STEEO MONO MEMOY wf wd ws wa w; ql qk qj qh qg qf qd SW: yser, når subwoofer-valget er indstillet til "YES" (side 19). Når denne indikator lyser, skaber forstærkeren et subwoofer-signal, der er baseret på FE-signalet på disken, der bliver afspillet, eller på frontkanalernes lavfrekvens komponenter. Indikatoren lyser ikke i 2CH STEEO-måde eller når 2-kanals signal sendes ind, mens [.F.D. UTO] er valgt og [.F.D. 2CH SW] i SU SET UPmenuen er indstillet til "OFF". B fspilningskanalindikatorer: Bogstaverne (, C,, etc.) angiver de kanaler, der afspilles. Boksene omkring bogstaverne er forskellige og angiver dermed, hvordan forstærkeren nedmikser kildelyden (baseret på højttalerindstillingerne). (venstre front), (højre front), C (center (monofonisk)), S (venstre surround), S (højre surround), S (surround (monofonisk eller surround-komponenterne nået via Pro ogic behandling)), SB (venstre bagsurround)*, SB (højre bagsurround)*, SB (bagsurround (bagsurroundkomponenter nået via 6.1-kanal-dekodning)) Eksempel: Optageformat (front/surround): 3/2.1 Udgangskanal: Surroundhøjttalere fraværende ydfelt:.f.d. UTO SW S * yser, når testlyd for SB eller SB signal er udgivet. C ; DIGIT (EX): yser, når der sendes Dolby Digital-signaler ind. "EX" lyser, når der sendes Dolby Digital EX-signaler ind. C S D PUT: yser konstant. En af indgangsindikatorer lyser også, i overensstemmelse med den indgang. E UTO: yser når PUT MODE er indstillet til "UTO 2CH" (side 35). F i.k: yser, når et i.k-apparat er tilsluttet. G DTS (-ES): yser, når der sendes DTSsignaler ind. "-ES" lyser, når der sendes DTS- ES-signaler ind. Under afspilning af DTS diskformat, kontrolleres det, om du har lavet de digitale tilslutninger, og at PUT MODE IKKE er indstillet til "NOG 2CH FIXED" (side 35). H COX: yser, når PUT MODE er indstillet til "UTO" og kildesignalet er et digitalt signal, som sendes ind gennem COXIterminal, eller når PUT MODE er indstillet til "COXI FIXED" (side 35). I OPT: yser, når PUT MODE er indstillet til "UTO" og kildesignalet er et digitalt signal, som sendes ind gennem OPTICterminal, eller når PUT MODE er indstillet til "OPTIC FIXED" (side 35). J NOG: yser, når PUT MODE er indstillet til "UTO" og intet digitalt signal sendes ind til COXI eller OPTICjackstik, eller når PUT MODE er indstillet til "NOG 2CH FIXED" (side 35). K MUTI CH 1/2: yser når "MUTI CH 1" eller "MUTI CH 2" er valgt. SEEP: yser, når afbryderautomatikken er aktiveret. M D.NGE: yser, når komprimering af det dynamiske område er aktiveret (side 44). 26 DK

27 N EQ: yser, når equalizeren er aktiveret. O H..T.S.: yser, når det tilsluttede i.kapparat er kompatibel med H..T.S.- funktionen. P 96/24: yser, når forstærkeren dekoder DTS 96 khz/24 bit signaler. Q MTIX: yser, når DTS-ES Matrix dekodning er aktiveret. DISCETE: yser, når DTS-ES Discrete dekodning er aktiveret. S CEM: yser, når DTS Neo:6 Cinema dekodning er aktiveret. T NEO:6: yser, når DTS Neo:6 Cinema/Music dekodning er aktiveret. U MUSIC: yser, når Pro ogic II Music eller DTS Neo:6 Music-dekodning er aktiveret. V MOVIE: yser, når Pro ogic II Movie dekodning er aktiveret. W ; PO OGIC (II): yser, når forstærkeren anvender Pro ogic behandling på 2-kanals signaler for at udsende center- og surroundkanalsignalerne. Denne indikator lyser også, når Pro ogic II Movie/Musicdekoderen er aktiveret. Denne indikator lyser ikke, hvis både center- og surroundhøjttalerne er indstillet til "NO". X.F.E.: yser, når den plade, der afspilles, indeholder en FE (lavfrekvenseffekt) kanal. Når lyden fra FE-kanalssignalet gengives, vil bjælkerne under bogstaverne lyse som indikering af niveauet. Eftersom FE-signalet ikke optages i alle dele af indgangssignalet, vil bjælke-indikatoren fluktuere (og kan endog slukke) under afspilning. Forstærkerbetjening 27 DK

28 nvendelse af surroundlyd nvendelse kun af fronthøjttalerne I denne indstilling sender forstærkeren kun lyden ud fra venstre og højre fronthøjttaler. Der er ingen lyd fra subwooferen. ytning til 2-kanals stereokilder (2CH STEEO) Standard 2-kanals stereokilder går helt uden om lydfeltbehandling, og multikanalsurroundformater nedmikses til 2 kanaler. Tryk på 2CH. "2CH STEEO" vises på displayet og forstærkeren skiftes til 2CH STEEOindstilling. Bemærk Der sendes ingen lyd ud fra subwooferen i 2CH STEEO-indstilling. Hvis du vil lytte til 2-kanals stereokilder med brug af venstre/højre fronthøjttalere og en subwoofer, vælg ".F.D. UTO" og stil ".F.D. 2CH SW" ind i SU SET UP-menu til "CETE". Nyd lyd med højere troværdighed UTO FOMT DIECT uto Format Direct (.F.D.) indstillingen giver dig mulighed for at vælge den dekodningsmåde, som du ønsker anvendt med lydkilden.f.d. indstilling UTO PO OGIC PO OGIC II MOVIE PO OGIC II MUSIC Neo:6 Cinema Neo:6 Music Multi Stereo Dekodningsindstilling Som kodet Dolby Pro ogic Dolby Pro ogic II DTS Neo:6 Multi-Stereo utomatisk dekodning af det indsendte lydsignal I denne indstilling registrerer forstærkeren automatisk typen af det lydsignal, der sendes ind (Dolby Digital, DTS, standard 2-kanals stereo etc.) og udfører om nødvendigt den korrekte dekodning. Denne indstilling får lyden til at lyde, som den var, da den blev optaget/kodet, og uden tilføjelse af nogen surroundeffekter. Når ".F.D. 2CH SW" i menuen SU SET UP er stillet til "CETE", og når der ikke er nogen lavfrekvenssignaler (Dolby Digital FE, osv.), vil indstillingen imidlertid frembringe et lavfrekvenssignal, der udsendes til subwooferen. Tryk gentagne gange på.f.d. for at vælge ".F.D. UTO". Forstærkeren detekterer automatisk den type lydsignal, der sendes ind, og udfører den korrekt dekodning, hvis dette er nødvendigt. Et tip I de fleste tilfælde vil ".F.D. UTO" give den mest velegnede dekodning. Det kan ske, at du ønsker at anvende SU BCK DECODG (side 31) for at afpasse indgangsstrømmen med den indstilling, som du foretrækker. 28 DK

29 Nyd stereolyden i multikanal (2-kanals dekodningsindstilling) skal nydes Denne funktion giver dig mulighed for at specificere dekodningstypen for 2-kanals lydkilder. Denne forstærker kan gengive 2- kanals lyd som 5 kanaler via Dolby Pro ogic II, 6 kanaler via DTS Neo:6 eller 4 kanaler via Dolby Pro ogic. Dog vil DTS 2CH-kilder ikke blive dekodet af DTS Neo:6, men blive sendt i 2 kanaler. Når multikanal-signaler er sendt ind, er kodede multikanal-signaler udgivet uforandret. Tryk gentagne gange på.f.d. for at vælge 2-kanals dekodningsmåde. x PO OGIC Udfører Dolby Pro ogic-dekodning. Den i 2 kanaler optagne kilde dekodes til 4 kanaler. x PO OGIC II MOVIE Udfører dekodning med Dolby Pro ogic II Movieindstilling. Denne indstilling er ideel til film, som er kodet i Dolby Surround. Derudover kan denne indstilling gengive lyd i 5.1 kanal, hvis du vil se video med overspillede eller gamle film. x PO OGIC II MUSIC Udfører dekodning med Dolby Pro ogic II Musicindstilling. Denne indstilling er ideel til almindelige stereokilder, som for eksempel CD'er. x Neo:6 Cinema Udfører dekodning med DTS Neo:6 Cinemaindstilling. x Neo:6 Music Udfører dekodning med DTS Neo:6 Music-indstilling. Denne indstilling er ideel til almindelige stereokilder, som for eksempel CD'er. x MUTI STEEO Sender 2-kanals signalerne (H/V) ud fra alle højttalere. Hvis du anvender en subwoofer Når kildesignalet ikke indeholder et FE-signal, vil forstærkeren frembringe et lavfrekvenssignal til at sende ud til subwooferen. avfrekvenssignalet frembringes dog ikke, for "Neo:6 Cinema" eller "Neo:6 Music", når alle højttalere er stillet til "GE". Valg af et lydfelt Du kan høre surroundlyd ved ganske enkelt at vælge et af forstærkerens forprogrammerede lydfelter. Disse lydfelter bringer en spændende og kraftig lyd, som den i biografen eller koncertsalen, ind i din stue. Valg af lydfelt for film Tryk gentagne gange på MOVIE for at vælge det ønskede lydfelt. Det valgte lydfelt vises i displayet. ydfelt CEM STUDIO EX DCS CEM STUDIO EX B DCS CEM STUDIO EX C DCS V.MUTI DIMENSION DCS Om DCS (digital biograflyd) ydfelter med DCS -mærket betjener sig af DCS-teknologi. DCS er konceptbetegnelsen for surroundteknologi til hjemmebiografer, som er udviklet af Sony. DCS betjener sig af DSP (Digital Signal Processor) teknologien til at reproducere de lydkarakteristika, der findes i et rigtigt filmstudie i Hollywood. Ved afspilning hjemme vil DCS skabe en overbevisende biografeffekt, som modsvarer den kunstneriske kombination af lyd og handling som filminstruktøren har tænkt sig det. Når et lydfelt med DCS mærke er valgt, lyser indikatoren Digital Cinema Sound. x CEM STUDIO EX DCS Gengiver lydkarakteristikkerne i Sony Pictures Entertainment "Cary Grant Theater" filmstudiet. Dette er en standardindstilling, som er meget velegnet til at de fleste slags film. x CEM STUDIO EX B DCS Gengiver lydkarakteristikkerne i Sony Pictures Entertainment "Kim Novak Theater" filmstudiet. Denne indstilling er ideel til science-fiction- eller handlingsfilm med masser af lydeffekter. nvendelse af surroundlyd fortsættes 29 DK

30 x CEM STUDIO EX C DCS Gengiver lydkarakteristika, svarende til Sony Pictures Entertainment musikstudiet. Denne indstilling er ideel til musicals eller film med orkestermusik på lydsporet. x V.MUTI DIMENSION DCS Skaber 5 par virtuelle højttalere fra et enkelt par fysiske surroundhøjttalere. Om CEM STUDIO EXindstillinger CEM STUDIO EX-indstillinger er velegnede, hvis du vil se 'er med spillefilm (osv.) med multikanal-surroundeffekt. Du kan således genskabe de lydkarakteristika, der findes i Sony Pictures Entertainment's dubbingstudie, hjemme hos dig selv. CEM STUDIO EX-indstillinger består af de følgende tre elementer. Virtuel multi-dimension Skaber 5 par virtuelle højttalere fra et enkelt par fysiske surroundhøjttalere. Skærmdybdetilpasning Skaber en fornemmelse af, at lyden kommer indefra skærmen som i en biograf. Biografstudieefterklang Gengiver den type efterklang, som forekommer i en biograf. CEM STUDIO EX-indstillingerne integrerer disse tre elementer samtidigt. Et par tips Kodningsformatet for -software, etc., kan findes ved at se på logoet på emballagen. : Dolby Digital-disks : Dolby Surround-kodede programmer : DTS Digital Surround-kodede programmer Bemærkninger De effekter, som skabes af de virtuelle højttalere, kan give øget støj i afspilningssignalet. Når du lytter med lydfelter, som betjener sig af virtuelle højttalere, vil du ikke kunne høre lyd direkte fra surroundhøjttalerne. Valg af lydfelt for musik Tryk gentagne gange på MUSIC for at vælge det ønskede lydfelt. Det valgte lydfelt vises i displayet. ydfelt D.CONCET H D.CONCET H B CHUCH JZZ CUB IVE CONCET STDIUM SPOTS x D.CONCET H Betjener sig af 3D-lydbilleddannelse til at gengive lydkarakterteristikkerne i CONCETGEBOUW i msterdam, som er berømt for sin store reflektionsbetingede lydscene. x D.CONCET H B Betjener sig af 3D-lydbilleddannelse til at skabe lydkarakteristikkerne i MUSIKVEE i Wien, som er berømt for sin koncertsalsresonans og unikke efterklang. x CHUCH Gengiver akustikken i en stenkirke. x JZZ CUB Gengiver akustikken i en jazzklub. x IVE CONCET Gengiver akustikken i et live house med plads til 300 mennesker. x STDIUM Gengiver akustikken i et stort, udendørs stadion. x SPOTS Gengiver følelsen fra direkte sportsudsendelse. Når hovedtelefonerne er tilsluttet Der kan kun vælges mellem de følgende lydfelter. x HEDPHONE (2CH) Tryk på 2CH eller.f.d. Sender lyden som 2-kanals lyd (stereo). Standard 2-kanals stereo-lydkilder går helt udenom lydfeltbehandlingen, og multikanalsurroundformater nedmikses til 2 kanaler. x HEDPHONE (DIECT) Tryk på DIECT. Sender lyden direkte ud uden digital lydbehandling af equalizer. x HEDPHONE (MUTI 1/MUTI 2) Tryk på MUTI CH 1/2. Sender de analoge signaler, som sendes ind til MUTI CHNNE PUTjackstikkene ved at medmikse til 2 kanaler. 30 DK

31 x HEDPHONE THETE DCS Tryk på MOVIE eller MUSIC. Giver dig mulighed for at opleve en biograflignende atmosfære gennem et par hovedtelefoner. Udkobling af surroundeffekten Tryk på 2CH, eller tryk på.f.d. for at vælge ".F.D. UTO". Valg af dekodningsindstilling for bagsurroundkanal SU BCK DECODG nvendelse af surroundeffekten ved lav lydstyrke (NIGHT MODE) Denne funktion giver dig mulighed for at bibeholde en biograflignende atmosfære ved lav lydstyrke. Denne funktion kan anvendes med andre lydfelter. Hvis du ser film sent om aftenen, vil du kunne høre dialogen tydeligt, selv ved lav lydstyrke. Tryk på NIGHT MODE. Funktionen NIGHT MODE er aktiveret. Et tip Når denne funktion er aktiveret, øges niveauet for BSS, TEBE og EFFECT og "D.NGE COMP." bliver automatisk indstillet til "MX" (side 44). Bemærk Denne funktion kan ikke aktiveres, når funktionen DIECT er aktiveret. Denne funktion giver dig mulighed for at vælge dekodningsindstilling for bagsurroundsignalerne i multikanalindgangsstrømmen. Ved at dekode bagsurroundsignalet for software (etc.), som er optaget i formaterne Dolby Digital EX, DTS-ES Matrix, DTS-ES Discrete 6.1, etc., kan du opnå surroundlyd som den, filmskaberme har villet skabe. Tryk gentagne gange på SU BCK DECODG for at vælge dekodningsindstilling for bagsurroundsignalet. For detaljer henvises til se "Hvordan man vælger dekodningsindstilling for bagsurroundsignaler" på side 32. Et tip Det er muligt at vælge dekodningsindstilling for bagsurroundsignalet med brug af "SB DECODG" i menuen CUSTOMIZE (side 39). nvendelse af surroundlyd ytning til lyden uden justering af nogen art Du kan lytte til lyden uden at justere equalizer og surroundeffekt. Tryk på DIECT. Equalizeren og lydfelter er annulleret. Bemærk IP SYNC (side 40) er ikke aktiveret når en analog indgang er valgt og DIECT funktioner er brugt. fortsættes 31 DK

32 Hvordan man vælger dekodningsindstilling for bagsurroundsignaler Du kan vælge den bagsurroundindstilling, du ønsker, alt efter indgangsstrømmen. Når du vælger "UTO" Hvis indgangsstrømmen indeholder 6.1-kanals dekodningsmærket a), vil den rigtige dekoder blive aktiveret til dekodning af bagsurroundsignalet. Indgangsstrøm Udgangskanal nvendt bagsurround-dekoder Dolby Digital e) Dolby Digital EX b) 6.1 e) Matrix-dekoder er i overensstemmelse med Dolby Digital EX DTS e) DTS-ES Matrix 6.1 c) 6.1 e) DTS Matrix-dekoder DTS-ES Discrete 6.1 d) 6.1 e) DTS Discrete-dekoder Når du vælger "MTIX" Dolby Digital EX anvendes til dekodning af bagsurroundsignalet, uanset 6.1 kanaldekodningsmærket a) i indgangsstrømmen. Denne dekoder er i overenstemmelse med Dolby Digital EX specifikationerne og fungerer på samme måde som de dekodere f), som anvendes i biograferne. Indgangsstrøm Udgangskanal nvendt bagsurround-dekoder Dolby Digital e) Matrix-dekoder er i overensstemmelse med Dolby Digital EX Dolby Digital EX b) 6.1 e) Matrix-dekoder er i overensstemmelse med Dolby Digital EX DTS e) Matrix-dekoder er i overensstemmelse med Dolby Digital EX DTS-ES Matrix 6.1 c) 6.1 e) Matrix-dekoder er i overensstemmelse med Dolby Digital EX DTS-ES Discrete 6.1 d) 6.1 e) Matrix-dekoder er i overensstemmelse med Dolby Digital EX Når du vælger "OFF" Dekodning af bagsurroundsignalet finder ikke sted. SB DEC-indikatoren lyser, når bagsurroundsignalet er faktisk koderet. a) 6.1 kanal-dekodningsmærket er den information, som er optaget på software som for eksempel 'er. b) Dolby Digital, som indeholder et Surround EX-mærke. Dolby Corporations webside kan hjælpe dig med at identificere Surround EX-filmer. c) Software, som er kodet med et mærke til at betegne den, har både Surround EX- og 5.1 kanal-signaler. d) Software, som er kodet med både 5.1 kanal-signaler og en forlængelsesstrøm, som er lavet til at returnere disse signaler til 6.1 diskrete signaler. Diskrete 6.1 signaler er specifiske -signaler, som ikke anvendes i biograferne. e) Når to surroundbaghøjttalere er tilsluttede, vil udgangskanalen være 7.1 kanaler. f) Denne dekoder kan anvendes til alle 6.1-formater (Dolby Digital EX, DTS-ES Matrix 6.1, DTS-ES Discrete 6.1). 32 DK

33 Bemærk Det kan ske, at der ikke er nogen lyd fra surroundbaghøjttalerne i Dolby Digital EX-indstilling. Nogle disks har intet Dolby Digital EX mærke, selv om emballagen er forsynet med Dolby Digital EX logo. Vælg i dette tilfælde "MTIX". nvendelse af surroundlyd 33 DK

34 vancerede justeringer og indstillinger Tildeling af lydudgang DIGIT SSIGN Det er muligt at tildele digital lydindgangen for andre indgange. Denne funktion er praktisk i de følgende tilfælde. (Eksempel) Hvis du har to -afspillere og der ikke er noget digitalt lydindgangsjackstik til rådighed for den anden -afspiller. Tilslut den ene -afspiller til COXI -jackstikket og tilslut den anden -afspiller til OPTIC jackstikket. Forbind desuden de analoge lyd/ videoudgangsjackstik på den anden afspiller til 2 PUT-jackstikkene på forstærkeren. Tildel " COX" til, og tildel " OPT" til 2. 1 Drej M MENU for at vælge "CUSTOMIZE". 2 Drej MENU for at vælge "DIGIT SSIGN?". 3 Tryk på ENTE. 4 Drej MENU for at vælge den digitale lydindgang, du vil tildele. 5 Drej /+ for at vælge den indgang, som du vil tildele det digitale lydindgangjackstik, der blev valgt på trin 4. Den indgang, du kan tildele, er forskellig for hver lydindgang. For detaljer henvises til se "Valgbare indgange til hver digital lydindgang". Valgbare indgange til hver digital lydindgang 1 COX, 1 OPT 1, 2, 3, 4, TPE, TUNE 5 OPT 5, 2, 3, 4, TPE, TUNE COX, OPT, 2, 3, 4, TPE, TUNE D COX, D OPT, D DD F D, 2, 3, 4, TPE, TUNE TV/ST COX, TV/ST OPT TV/ST, 2, 3, 4, TPE, TUNE MD/DT OPT MD/DT, 2, 3, 4, TPE, TUNE CD/SCD COX, CD/SCD OPT CD/SCD, 2, 3, 4, TPE, TUNE Bemærkninger Det er ikke muligt at tildele flere digitale lydindgange til samme indgang. Digital lydindgangen for den oprindelige indgang kan ikke anvendes, når den er tildelt til en anden indgang. Når du tildeler digital lydindgang, kan indstilling PUT MODE skifte automatisk (side 35). 34 DK

35 Ændring af lydindgangsindstillingen for digitale komponenter PUT MODE Det er muligt at ændre lydindgangsindstilling for komponenter, som denne forstærker har digitale lydindgangsjackstik til. 1 Drej PUT SEECTO for at vælge indgangen. 2 Tryk gentagne gange på PUT MODE for at vælge lydindgangsindstillingen. Den valgte lydindgangsindstilling angives på displayet. ydindgangsindstillinger UTO 2CH Giver forrang til de digitale lydsignaler, der sendes til DIGIT COXI jackstikken, DIGIT OPTIC jackstikken og UDIO (/) jackstikkene i denne rækkefølge. Hvis der er ingen digitale lydsignaler, vælges analog lydsignaler sent til UDIO (/) jackstikkene. COXI FIXED Specificerer de digitale lydsignaler, der sendes til DIGIT COXI-jackstikket. OPTIC FIXED Specificerer de digitale lydsignaler, der sendes til DIGIT OPTIC-jackstikket. NOG 2CH FIXED Specificerer de analoge lydsignalindgange, der sendes til UDIO (/)-jackstikkene. Bemærkninger Der kan ikke vælges den digitale lydindgang, der er tildelt til en anden funktion med DIGIT SSIGNfunktion (side 34). Visse lydindgangsinstillinger vises ikke, alt efter hvilken indgang der er tale om. Brugertilpasning af lydfelter Du har mulighed for at brugertilpasse lydfelterne, så de modsvarer din særlige lyttesituation, ved at regulere SU SET UPmenuen og EVE-menuen. Bemærk vedrørende de viste punkter De opsætningspunkter, du kan indstille i hver menu, er forskellige, alt efter lydfeltet. Visse opsætningsparametre kan være nedblændede på displayet. Dette betyder, at det valgte parameter enten ikke er disponibel eller er fastsat og ikke kan ændres. Indstilling af menuen SU SET UP Du har mulighed for at brugertilpasse det valgte lydfelts lydeffekter. Indstillingerne gemmes individuelt i hukommelsen for hvert lydfelt. 1 Begynd afspilning af en kilde, som er kodet med multikanal-surroundeffekter (, osv.). 2 Drej M MENU for at vælge "SU SET UP". 3 Drej MENU for at vælge parametret. Se "SU SET UP-menuparametre" herunder angående detaljer. 4 Drej /+, mens du lytter til lyden, for at indstille det valgte parameter. 5 Gentag punkt 3 og 4 for at indstille de andre parametre. SU SET UP-menuparametre x EFFECT EVE XXX% (Effekt-niveau) Indledende indstilling: 100% Højere indstillinger giver mere surroundeffekt. Der kan indstilles fra 20% til 120% i 5%-trin. vancerede justeringer og indstillinger fortsættes 35 DK

36 vancerede SU SET UP-menu indstillinger nvend CUSTOMIZE-menuen og sæt "MENU EXPND" til "ON" for at muliggøre avancerede indstillinger. Se side 39 angående detaljer om "MENU EXPND". Se side 42 angående detaljer om, hvordan elementerne indstilles. Indstilling af menuen EVE Det er muligt at indstille balancen og niveauet for hver højttaler. Disse indstillinger anvendes ved alle lydfelter. 1 Begynd afspilning af en kilde, som er kodet med multikanal-surroundeffekter (, osv.). 2 Drej M MENU for at vælge "EVE". 3 Drej MENU for at vælge parametret. Se "EVE-menuparametre" herunder angående detaljer. 4 Drej /+, mens du lytter til lyden, for at indstille det valgte parameter. 5 Gentag punkt 3 og 4 for at indstille de andre parametre. EVE-menuparametre x TEST TONE (Testtone) Indledende indstilling: OFF Muliggør udsendelse af testtonen fra hver højttaler i rækkefølge. Når det er stillet til "UTO", kommer testtonen automatisk fra hver højttaler. I "FIX"- indstilling kan man vælge, fra hvilken højttaler testtonen skal lyde. x FONT _I_ (Fronthøjttalerbalance) Indledende indstilling: 0 (BNCE) Muliggør indstilling af balancen mellem venstre og højre fronthøjttaler. Der kan justeres fra 8 db til +8 db i intervaller på 0,5 db. x CENTE XXX.X db (Centerhøjttalerniveau) x SUOUND XXX.X db (Surroundhøjttaler () niveau) x SUOUND XXX.X db (Surroundhøjttaler () niveau) x SU BCK XXX.X db (Bagsurroundhøjttalerniveau)* x SU BCK XXX.X db (Surroundhøjttaler () niveau)** x SU BCK XXX.X db (Surroundhøjttaler () niveau)** x SUB WOOFE XXX.X db (Subwooferniveau) Indledende indstilling: 0 db Der kan indstilles fra 20 db til +10 db i intervaller på 0,5 db. x MUTI CH 1 SW XXX db (Multikanal 1 subwooferniveau) x MUTI CH 2 SW XXX db (Multikanal 2 subwooferniveau) Indledende indstilling: 0 db Muliggør øgning af niveauet for MUTI CHNNE PUT 1/MUTI CHNNE PUT 2 subwooferkanalen med +10 db. Denne indstilling kan være nødvendig, hvis du tilslutter en -afspiller til MUTI CHNNE PUT 1/MUTI CHNNE PUT 2-jackstikkene. Subwooferniveauet fra afspillere er 10 db lavere end det fra Super udio CDafspillere. * Kun når surroundbaghøjttaleren er indstillet til "SGE" i menuen SPEKE SET UP (side 20). ** Kun når surroundbaghøjttaleren er indstillet til "DU" i menuen SPEKE SET UP (side 20). Bemærk Når et af de følgende lydfelter er valgt, vil der ikke komme nogen lyd fra subwooferen, hvis alle højttalerne er indstillet til "GE" i menuen SPEKE SET UP. yden vil dog blive udsendt fra subwooferen, hvis det digitale indgangssignal indeholder FE (av frekvensefekt) signaler, eller hvis front- eller surroundhøjttalerne er indstillet til "SM". D.CONCET H D.CONCET H B CHUCH JZZ CUB IVE CONCET STDIUM SPOTS 36 DK

37 vancerede EVE-menu indstillinger nvend CUSTOMIZE-menuen og sæt "MENU EXPND" til "ON" for at muliggøre avancerede indstillinger. Se side 39 angående detaljer om "MENU EXPND". Se se side 43 angående detaljer om, hvordan elementerne indstilles. Indstilling af equalizeren EQUIZE-menuen giver dig mulighed for at indstille tonekvaliteten (bas-, mellemtone-, diskantniveau) for hver højttaler. Niveau (db) Bas Mellemtone Diskant Nulstilling af lydfelterne til de oprindelige indstillinger 1 Tryk på?/1 for at slukke for apparatet. 2 Hold MUSIC inde og tryk samtidigt på?/1. "S.F. Initialize" vises på displayet, og alle lydfelter indstilles til de oprindelige indstillinger. Frekvens (Hz) Man kan lagre op til 5 forskellige equalizerindstillinger i equalizer banken (EQ BNK [1] [5]) og bruge dem. 1 Start afspilning af en kilde, som er kodet med multikanal-surroundeffekter (, osv.). 2 Drej M MENU for at vælge "EQUIZE". 3 Drej MENU for at vælge "EQ BNK". 4 Drej /+ for at vælge den equalizerbank, du vil justere (EQ BNK [1] [5]). 5 Drej MENU for at vælge parametret. Se se "EQUIZE-menuparametre" herunder angående detaljer. 6 Drej /+, mens du lytter til lyden, for at indstille det valgte parameter. 7 Gentag punkt 5 og 6 for at justere de andre elementer. vancerede justeringer og indstillinger EQUIZE-menuparametre x EQ BNK (Equalizerbank valg) Mulliggør valg af equalizer bank ([1] [5]). Når du vælger "OFF", annulleres equalizeren. x FONT BSS XXX db (Fronthøjttalerbasniveau) x FONT TEBE XXX db (Fronthøjttalerdiskantniveau) x CENTE BSS XXX db (Centerhøjttalerbasniveau) x CENTE MID XXX db (Centerhøjttalermellemtoneniveau) x CENTE TEBE XXX db (Centerhøjttalerdiskantniveau) fortsættes 37 DK

38 x SU/SB BSS XXX db (Surround/Bagsurroundhøjttaler basniveau) x SU/SB TE. XXX db (Surround/Bagsurroundhøjttalerdiskantniveau) Indledende indstilling: 0 db Der kan indstilles fra 10 db til +10 db i intervaller på 1 db. x PESET X CE (Equalizerbank ryddet) De justerede equalizerindstillinger kan stilles nulstilles til den oprindelige indstilling. For detaljer henvises til se "Sletning af lagrede equalizerindstllinger". vancerede EQUIZE-menu indstillinger nvend CUSTOMIZE-menuen og sæt "MENU EXPND" til "ON" for at muliggøre avancerede indstillinger. Se se side 39 angående detaljer om "MENU EXPND". Se se side 44 angående detaljer om, hvordan elementerne indstilles. Et tip Du kan justere bas-og diskantniveauet for fronthøjttaler med BSS-styring og TEBE -styring. For at gør brug af den lagrede equalizer 1 Drej M MENU for at vælge "EQUIZE". 2 Drej MENU for at vælge "EQ BNK". 3 Drej /+ for at vælge "EQ BNK [1] [5]". Slukning af equalizeren Vælg "EQ BNK [OFF]". Sletning af lagrede equalizerindstllinger 1 Drej M MENU for at vælge "EQUIZE". 2 Drej MENU for at vælge "EQ BNK". 3 Drej +/ for at vælge den equalizer (EQ BNK [1] [5]) du vil slette. 4 Drej MENU for at vælge "PESET X CE". "X" er nummeret på den udvalgte equalizerbank. 5 Drej /+ for at vælge "YES", tryk derefter på ENTE. "re you sure?" vises på displayet. 6 Drej /+ for at vælge "YES", tryk derefter på ENTE. "PESET X CEED!" vises på displayet og det justerede indhold af den udvalgte equalizerbank bliver slettet. 38 DK

39 vancerede indstillinger nvendelse af CUSTOMIZEmenuen til at indstille forstærkeren Det er muligt at regulere forskellige forstærkerindstillinger ved hjælp af CUSTOMIZEmenuen. 1 Drej M MENU for at vælge "CUSTOMIZE". 2 Drej MENU for at vælge parametret. Se se "CUSTOMIZE-menuparametre" herunder angående detaljer. 3 Drej /+ for at vælge parametret. 4 Gentag punkt 2 og 3 for at indstille de andre punkter. CUSTOMIZE-menuparametre Den indledende indstilling er understreget. x MENU EXPND (Menu-udvidelse) ON De avancerede parametre for menuerne SPEKE SET UP, SU SET UP og EVE vises og kan indstilles. Se siderne 19, og de efterfølgende sider angående detaljer om hvert opsætningspunktt. OFF De avancerede parametre vises ikke. x DTS 96/24 DEC. (DTS 96/24 dekodningsmåde) UTO Når et DTS 96/24-signal sendes ind, bliver det afspillet med samplingfrekvenser på 96 khz. OFF Selv hvis et DTS 96/24-signal sendes ind, vil det blive afspillet med samplingfrekvenser på 48 khz. Bemærk Dette parameter er kun gyldig i.f.d.-måde (side 28). I andre lydfelter indstilles dette parameter altid til "OFF". x SB DECODG (Bagsurround-dekodningsmåde) Det er muligt at anvende CUSTOMIZE-menuen til at indstille bagsurround-dekodningsmåden. Se side 31. UTO MTIX OFF x i POWE (i.k-strømstyring) UTO Muliggør automatisk afbrydelse af strømmen til unødvendige i.k-kredsløb. nalog eller digitalt lyd af høj kvalitet kan opnås uden påvirkning fra i.k-kredsløb. Når sat til "UTO", bruges lidt tid til at udgive lydet. Se side 24 for en bemærkning om at skifte indgang når sat til "UTO". EVE ON Gør det muligt at opretholde strømmen til i.kkredsløbene. Vælg denne indstilling, hvis du ikke bryder dig om den tidsforsinkelse, der forekommer med "UTO" indstillingen. x H..T.S. (H..T.S. (High quality digital udio Transmission System) funktion) ON Digitale lydsignaler som er sendt fra i.kapparatet er lagret midlertidig i hukommelsen, og så opledes fra pufferen og konverteret til analoge lydsignaler med rigtig afpasning af tiden. ydkvaliteten er forbedret fordi der er ingen jitter (tidsafpasningsfejl ved læsning a signaler) når digitale lydsignaler sendes. Hvis du ikke ønsker at bruge denne funktion, vælg "OFF". OFF Denne funktion aktiveres ikke. Bemærk De tages lidt tid for udsende lyden after afspilning udføres på det tilsluttede apparat (eks. try på knap PY, try på knap STOP, try på knap PUSE) på grund af begrænsninger med H..T.S.-system. Tidsforskydningen afhænger a lydkilden. x DSD-SW SWP (DSD-SW ombytning) På nogle multikanal Super udio CDer er den 6te kanal ikke for subwoofer, men indeholder nogle lyd (so for eksempel efterklang fra loftet osv.). Dette element muliggør skiftning af udsendelse af 6te kanal-signaler fra SUB WOOFE PE - til SUOUND BCK-terminaler. ON 6te kanal DSD-signal ingang gennem i.kforbindelse og SUB WOOFE-kanal signal indgang gennem MUTI CHNNE 1- eller MUTI CHNNE 2-terminaler er udsendt fra SUOUND BCK-terminaler, og ingen lyd kommer fra SUB WOOFE PE. OFF yd er udsendt fra SUB WOOFE PE som normalt. Bemærk Denne funktion virker ikke, når "SU BCK SP" in i SPEKE SET UP-menu er sat til "NO" (side 20). vancerede justeringer og indstillinger fortsættes 39 DK

40 x IP SYNC (Tidstilpasning) Indledende indstilling: 0 ms Sætter dig i stand til at forsinke lydudgang for at justere forskellen mellem video og lyd. Der kan indstilles fra 0 ms til 200 ms i intervaller på 10 ms. Denne funktion er ikke tilgængelig i de følgende tilfælde: Når analog indgang er valgt og DIECT-funktionen er brugt. Når MUTI CH 1/2 er valgt. Når DSD-signal sendes ind fra i.k-apparat. x DC PHSE. (DC-fase-linearlizer) Muliggør at tilnærme lavfrekvens-fasekarakteristiken til en traditionel analog-forstærker. OFF Fasekorrektionen udføres ikke. OW-, STD-, HIGH-, OW-B, STD-B, HIGH-B Fasekorrektionens båndbreddeområde øges i rækkefølgen "OW", "STD", "HIGH", "B" parameter fasekorrektionen yder mere forbedrede baskarakteristikker. x MIX SCG (Nedmiks skalering) Muliggør justeringen af nedmiks skalering behandling for center- og subwoofer-kanaler. Dette parameter kan kun indstilles når centerhøjttaler er sat til "MIX". ON Nedmiks-skaleringen udføres. OFF Nedmiks-skaleringen udføres, så lydkvaliteten ikke mindskes. Hvis lyden høres som støj ved højt indgangsniveau, sæt til "ON". x S.FIED K (ydfelt-link) ON Muliggør indkobling af det sidst valgte lydfelt til en indgang, når som helst den vælges. Hvis du eksempelvis vælger STDIUM for CD/SCD indgangssignalet, og derefter skifter til et andet indgangssignal for derefter at vende tilbage til CD/ SCD, vil STDIUM automatisk blive anvendt igen. OFF ydfelt-link aktiveres ikke. x DEC. PIOITY (Digital lydindgangsdekodningsindstilling) Gør det muligt at specificere indgangsindstillingen for den digitale signalindgang til DIGIT jackstikkene. Den indledende indstilling er "UTO" for 1, 2, 3, 4, 5, D, TV/ ST, TPE, TUNE, PHONO og i.k, og "PCM" for, CD/SCD og MD/DT. Det er også muligt at anvende i DECODE PIOITY på frontpanelet. UTO Skifter automatisk indgangsindstillingen mellem DTS, Dolby Digital, eller PCM. PCM PCM-signaler har forrang (for at forebygge afbrydelsen, når afspilning starter). Når der er indstillet til "UTO", og hvis lyden fra de digitale lydjackstik (for CD, etc.) afbrydes, når afspilning starter, indstilles der til "PCM". Det kan imidlertidig ske at der er ingen lyd, afhængigt af format, hvis andre signaler er indsendt. Indstil i dette tilfælde til "UTO". x 2 WY EMOTE (2-vejs fjernbetjeningssystem) ON Giver dig mulighed for at slå 2-vejs fjernbetjeningssystem til. Vælg normalt "ON". OFF Giver dig mulighed for at slå 2-vejs fjernbetjeningssystem fra. Når der anvendes en anden forstærker, osv. der også er kompatibel med 2- vejs fjernbetjeningssystemet, sammen med denne forstærker, vælges komponenten, hvor til du bruger 2-vejs fjernkontrolsystemet. Derefter indstilles 2- vejs fjernbetjeningssystem for komponenten til "ON". For andre komponenter indstilles 2-vejs fjernbetjeningssystemet til "OFF". x COO SYSTEM (OSD farvesystem) (Gælder kun modeller med områdekode CE) Gør det muligt at vælge farvesystem. NTSC P x OSD H.POSITION (OSD vandretl position) Indledende indstilling: 4 Gør det muligt at regulere positionen af on-screen displayet i horisontal retning. Det er muligt at regulere fra 0 til 64. x OSD V.POSITION (OSD vertikal position) Indledende indstilling: 4 Gør det muligt at regulere positionen af on-screen displayet i vertikal retning. Det er muligt at regulere fra 0 til 32. x UP YUV HUE (Video farvetoneniveau) Indledende indstilling: 4 Giver mulighed for at justere farvetonerne i billederne, når du opkonverterer video- eller S-videosignaler til komponentvideosignaler. Det er muligt at regulere fra 1 til 7. x UP YUV SHPNESS (Video kontrastniveau) Indledende indstilling: 4 40 DK

41 Giver mulighed for at justere kontrasten i billederne, når du opkonverterer video- eller S-videosignaler til komponentvideosignaler. Det er muligt at regulere fra 1 til 5. x UP YUV COO (Video kromatisk niveau) Indledende indstilling: 4 Giver mulighed for at justere kroma i billederne, når du opkonverterer video- eller S-videosignaler til komponentvideosignaler. Det er muligt at regulere fra 1 til 7. x DIGIT SSIGN? (Digital lydindgangstildeling) Giver dig mulighed for at tildele digital lydindgang for andre indgange. For detaljer henvises til se "Tildeling af lydudgang" på side 34. x USE PESET MEM.? (bruger forudindstillet hukommelse) Giver dig mulighed for at indstille lydfelter, osv. For yderligere detaljer, se "agring af justerede indstillinger" på side 45. x NME? (Navn indgange) ader dig indstille navnet på indgange, der er valgt med PUT SEECTO. For detaljer henvises til se "Navn indgange" på side 47. vancerede SPEKE SET UP-menuparametre Når "MENU EXPND" er sat til "ON", vises alle de følgende parametre, som derefter kan indstilles. Se side 19 angående SPEKE SET UP-menu indstillingerne. De oprindelige standardindstillinger er understregede. lle SPEKE SET UPmenuparametre SP ESY SET UP SPEKE PTTEN SUB WOOFE FONT SP CENTE SP SUOUND SP- SUOUND SP-B SU BCK SP FONT XXX meter CENTE XXX meter SUOUND- XXX meter SUOUND-B XXX meter SU BCK XXX meter SUB WOOFE XXX meter DISTNCE UNIT* SP- POSI* SP-B POSI* SP COSSOVE > XXX Hz* PUT* * Kan kun indstilles, hvis "MENU EXPND" er sat til "ON". x DISTNCE UNIT (fstandsenhed) Giver dig mulighed for at vælge afstandsenheden ved indstilling af afstanden. feet fstanden vises i fod. meter fstanden vises i meter. x SP- POSI (Surroundhøjttaler position)* x SP-B POSI (Surroundhøjttaler B position)* Giver dig mulighed for at specificere placeringen af dine surroundhøjttalere, så du opnår de rigtige surroundeffekter i Cinema Studio EX-indstillingerne (side 29). vancerede justeringer og indstillinger fortsættes 41 DK

42 B 100 B 120 højt over lyttepositionen, selv hvis de befinder sig lige til venstre eller højre for denne. Derfor anbefaler vi, selv om det kan resultere i en opsætning i modstrid med ovenstående forklaring, at du afspiller multikanal-surroundkodet software og vælger den indstilling, som giver en god fornemmelse af rumlighed, og som er bedst egnet til at frembringe et sammenhængende rum mellem surroundlyden fra surroundhøjttalerne og lyden fra fronthøjttalerne. Hvis du ikke er sikker på, hvilken en af dem, der lyder bedst, skal du vælge "BEHD" og derefter indstille den rigtige balance med højttalerafstandsparameteren og højttalerlydstyrkejusteringer. D C SIDE/OW Vælg denne indstilling, hvis placeringen af dine surroundhøjttalere er som beskrevet i afsnit og C. SIDE/HIGH Vælg denne indstilling, hvis placeringen af dine surroundhøjttalere er som beskrevet i afsnit og D. BEHD/OW Vælg denne indstilling, hvis placeringen af dine surroundhøjttalere er som beskrevet i afsnit B og C. BEHD/HIGH Vælg denne indstilling, hvis placeringen af dine surroundhøjttalere er som beskrevet i afsnit B og D. * Dette opsætningspunkt kan ikke anvendes, hvis surroundhøjttalerparametret er sat til "NO" (side 20). Et tip Surroundhøjttalerposition er konstrueret specielt med henblik på udførelsen af Cinema Studio EX indstillingerne. Med andre lydfelter er højttalerplaceringen ikke så vigtig. Disse lydfelter er lavet under den forudsætning, at surroundhøjttalerne placeres bagved lyttepositionen, men gengivelsen forbliver relativt ensartet, selv hvis surroundhøjttalerne placeres i en temmelig vid vinkel. Hvis højttalerne derimod vender mod den lyttende person fra den umiddelbare venstre og højre side af lyttepositionen, vil surroundeffekterne blive uklare, med mindre der er indstillet til "SIDE". Ikke desto mindre indeholder ethvert lyttemiljø mange variabler, som for eksempel lydreflektion fra vægge, og der kan muligvis opnås bedre resultater med anvendelse af "BEHD", hvis højttalerne er placeret D 60 C 30 x SP COSSOVE > XXX Hz (Delefrekvens for højttaleren) Indledende indstilling: 100 Hz ader dig indstille basdelefrekvensen på højttalere indstillet til "SM" i menuen SPEKE SET UP. Der kan indstilles fra 40 Hz til 160 Hz i trin på 10 Hz. x PUT (Preout nedmiksing) ON Muliggør lydudgang fra både SPEKES- og PE-jackstikker. (lt nedmiksing udføres af DSP.) FONT SP OFF Muliggør at slukke lydudgangen fra fronthøjttalere og udføre analog-nedmiksingen. Vælg, når forstærkeren bruges som preamp kun for fronthøjttalere. PE ONY Muliggør lydudgang fra PE-jackstikkene og ingen udgang fra SPEKES-jackstikkene (analog nedmiksing udføres). Vælg, når forstærkeren bruges som fuld-kanal preamp. vancerede SU SET UPmenuparametre Når "MENU EXPND" er sat til "ON", vises alle de følgende parametre, som derefter kan indstilles. Se side 35 angående SU SET UP-menu indstillingerne. De oprindelige standardindstillinger er understregede. 42 DK

43 lle SU SET UPmenuparametre EFFECT EVE C. WIDTH _C_* DIMENSION F_I_S* PNOM MODE* FONT EVEB* SCEEN DEPTH* VI.SPEKES*.F.D. 2CH SW* * Kan kun indstilles, hvis "MENU EXPND" er sat til "ON". x C. WIDTH _C_ (Centerbreddekontrol) Indledende indstilling: (3) Gør det muligt at udføre yderligere indstillinger til Dolby Pro ogic II Music dekodning. Denne parameter kan kun indstilles, når.f.d. indstillingen er sat til "PO OGIC II MUSIC" (side 28). Det er muligt at indstille fordelingen af centerkanalsignalet, som frembringes via Dolby Pro ogic II-dekodning, til venstre og højre højttalere. x DIMENSION F_I_S (Dimensionskontrol) Indledende indstilling: midtpunkt (0) Gør det muligt at udføre yderligere indstillinger til Dolby Pro ogic II Music dekodning. Denne parameter kan kun indstilles, når.f.d. indstillingen er sat til "PO OGIC II MUSIC" (side 28). Det er muligt at indstille fordelingen mellem frontkanalerne og surroundkanalerne. x PNOM MODE (Panorama-indstilling) Gør det muligt at udføre yderligere indstillinger til Dolby Pro ogic II Music dekodning. Denne parameter kan kun indstilles, når.f.d. indstillingen er sat til "PO OGIC II MUSIC" (side 28). ON Giver dig mulighed for at opnå surroundlyd ved at sprede fronthøjttalernes lydfelt til venstre og højre for lyttepositionen (panorama-indstilling). OFF Panorama-indstillingen aktiveres ikke. x FONT EVEB (Front-efterklang) Denne parameter er beregnet til "D.CONCET H /B" (side 30). Denne parameter giver dig mulighed for at indstille mængden af efterklang, der føjes til frontsignalerne, i overensstemmelse med kildens oprindelige efterklang. STD Vælg normalt "STD". WET Vælg denne indstilling, hvis du vil øge frontefterklangen. x SCEEN DEPTH (Skærmdybde) Giver dig mulighed for at skabe en fornemmelse af, at lyden fra fronthøjttalerne kommer inde fra skærmen i dit lytterum, som i en biograf. ON Giver dig mulighed for at skabe en fornemmelse af, at lyden kommer fra en en meget stor skærm med en stor mængde skærmdybde. OFF Denne funktion aktiveres ikke. x VI.SPEKES (Virtuelle højttalere) Dette parameter er specielt beregnet til Cinema Studio EX-indstillingerne (side 29). ON De virtuelle højttalere frembringes. OFF De virtuelle højttalere frembringes ikke. Bemærk Indstillingen af "SCEEN DEPTH" og "VI.SPEKES" er ikke tilknyttet til lydfelter. x.f.d. 2CH SW (Opretter, lavfrekvenssignaler) CETE ader dig oprette lavfrekvenssignaler for udgang til subwoofer, når ".F.D. UTO" er valgt. OFF avfrekvenssignaler frembringes ikke. vancerede EVEmenuparametre Når "MENU EXPND" er sat til "ON", vises alle de følgende parametre, som derefter kan indstilles. Se side 36 angående EVE-menu indstillingerne. De oprindelige standardindstillinger er understregede. vancerede justeringer og indstillinger fortsættes 43 DK

44 lle EVE-menuparametre TEST TONE PHSE NOISE a) PHSE UDIO a) FONT _I_ CENTE XXX.X db SUOUND XXX.X db SUOUND XXX.X db SU BCK XXX.X db b) SU BCK XXX.X db c) SU BCK XXX.X db c) SUB WOOFE XXX.X db SUB WOOFE TIM X.X db a) CENTE TIM X.X db a) MUTI CH 1 SW XXX db MUTI CH 2 SW XXX db D.NGE COMP. a) a) Kan kun indstilles, hvis "MENU EXPND" er sat til "ON". b) Når surroundbaghøjttaler er sat til "SGE" (side 20). c) Når surroundbaghøjttaler er sat til "DU" (side 20). x PHSE NOISE (Fasestøj) Indledende indstilling: OFF Muliggør udsendelse af testtonen fra nabohøjttalere i rækkefølge. x PHSE UDIO (Faselyd) Indledende indstilling: OFF Muliggør udsendelse af front 2-kanalskildelyden (i stedet for testtonen) fra nabohøjttalere i rækkefølge. Når i.k indgang er valgt, er denne funktion ikke disponibel. x SUB WOOFE TIM (Subwoofer trim indstilling) Indledende indstilling: 0 db Muliggør indstillingen af subwooferniveauet når subwooferkanal-signalerne indsendes. Brug dette parameter for at regulere subwooferniveauet når hovedtelefoner tilsluttes eller når subwoofer er ikke tilsluttet. Der kan indstilles fra 6 db til +6 db i trin på 1 db. x CENTE TIM X.X db (Centerhøjttaler trim indstilling) Indledende indstilling: 0 db ader dig justere udgangen af centerhøjttaler. Øg dette parameter hvis det er vanskeligt at høre dialogen. Hvis der er ingen centerhøjttaler installeret, regulerer dette parameter centerkanal-niveauet som bliver mikset med fronthøjttaler-lyd. Der kan indstilles fra 3 db til +3 db i trin på 0,5 db. Bemærkninger "SUB WOOFE TIM" og "CENTE TIM" kan kun indstilles når centerhøjttaler er sat til "MIX". "SUB WOOFE TIM" og "CENTE TIM" virker ikke for Super udio CD signaler fra en i.k-komponent, MUTI CH -signaler, eller DTS 96/24-dekodede signaler. x D.NGE COMP. (Komprimering af det dynamiske område) Giver dig mulighed for at komprimere lydsporets dynamiske område. Dette kan være praktisk, hvis du vil se film ved lav lydstyrke sent om aftenen. OFF Det dynamiske område komprimeres ikke. STD Det dynamiske område komprimeres som tilsigtet af optageteknikeren. MX Det dynamiske område komprimeres i stor udstrækning. Et tip Komprimering af det dynamiske område giver dig mulighed for at komprimere lydsporets dynamiske område baseret på den information om det dynamiske område, som indeholdes i Dolby Digital-signalet. "STD" er standardindstillingen, men den udfører kun lettere komprimering. Vi anbefaler derfor, at du anvender "MX"- indstillingen. Denne indstilling komprimerer det dynamiske område kraftigt, så du kan se film sent om aftenen ved lav lydstyrke. I modsætning til analoge begrænsere, er niveauerne forudbestemte og giver en meget naturlig komprimering. Bemærk Komprimering af det dynamiske område er kun muligt med Dolby Digital-lydkilder. vancerede EQUIZEmenuparametre Når "MENU EXPND" er sat til "ON", vises alle de følgende parametre, som derefter kan indstilles. Se side 37 angående EQUIZE-menu indstillinger. De oprindelige standardindstillinger er understregede. 44 DK

45 lle EQUIZE-menuparametre EQ BNK FONT BSS XXX db FONT BSS XXX Hz* FONT TEBE XXX db FONT TEBE XXX Hz* CENTE BSS XXX db CENTE BSS XXX Hz* CENTE MID XXX db CENTE MID XXX Hz* CENTE TEBE XXX db CENTE TEBE XXX Hz* SU/SB BSS XXX db SU/SB BSS XXX Hz* SU/SB TE. XXX db SU/SB TE. XXX Hz* PESET X CE * Kan kun indstilles, hvis "MENU EXPND" er sat til "ON". x FONT BSS XXX Hz (Fronthøjttalerbasfrekvens) Indledende indstilling: 500 Hz Der kan indstilles enten til 250 Hz eller til 500 Hz. x FONT TEBE XXX Hz (Fronthøjttalerdiskantfrekvens) Indledende indstilling: 2.2 khz Der kan indstilles enten til 2,2 khz eller til 4,3 khz. x CENTE BSS XXX Hz (Centerhøjttalerbasfrekvens) Indledende indstilling: 500 Hz Der kan indstilles enten til 250 Hz eller til 500 Hz. x CENTE MID XXX Hz (Centerhøjttalermellemtonefrekvens) Indledende indstilling: 1 khz Der kan indstilles fra 100 Hz til 10 khz i 5 trin. x CENTE TEBE XXX Hz (Centerhøjttalerdiskantfrekvens) Indledende indstilling: 2.2 khz Der kan indstilles enten til 2,2 khz eller til 4,3 khz. x SU/SB BSS XXX Hz (Surround/ Bagsurroundhøjttaler frekvens) Indledende indstilling: 500 Hz Der kan indstilles enten til 250 Hz eller til 500 Hz. x SU/SB TE. XXX Hz (Surround/ Bagsurroundhøjttalerdiskantfrekvens) Indledende indstilling: 2.2 khz Der kan indstilles enten til 2,2 khz eller til 4,3 khz. agring af justerede indstillinger USE PESET Du kan lagre justerede lydfelt-indstillinger, osv., som bruger-forudindstillinger. Du kan lagre indtil 3 bruger-forudindstillinger og bruge dem med lethed. Indstilling af USE PESET 1 Juster lydfeltet, osv. For indstillinger som kan lagres, se "Indstillinger der kan lagres i USE PESET". 2 Drej M MENU for at vælge "CUSTOMIZE". 3 Drej MENU for at vælge "USE PESET MEM.?". 4 Drej /+ for at vælge USE PESET nummer. 5 Tryk på ENTE. 6 For at lagre andre indstillinger gentages trin 1 til 5. Indstillinger der kan lagres i USE PESET Indgang valgt af PUT SEECTO PUT MODE indstilling Valgt lydfelt MUTI CH indstilling DIECT indstilling NIGHT MODE indstilling C.WIDTH indstilling DIMENSION indstilling PNOM MODE indstilling EFFECT EVE indstilling FONT EVEB indstilling SCEEN DEPTH indstilling VI.SPEKES indstilling fortsættes vancerede justeringer og indstillinger 45 DK

46 Brug af USE PESET 1 Tryk på USE PESET gentagne gange for at vælge den USE PESET du ønsker. 2 Tryk på ENTE. Bemærk Hvis indstillingen for DIGIT SSIGN ændres efter at du lagre en USE PESET og hvis den lagrede PUT MODE indstilling ikke kan anvendes, anvendes automatisk en vælgbar indstilling. Eksempel: 1) Brug funktionen DIGIT SSIGN til at tildele " OPT" til "TPE". 2) Indstil PUT MODE for TPE til "UTO 2CH" eller "OPTIC FIXED", derefter lagres denne indstilling i USE PESET. 3) Brug funktionen DIGIT SSIGN til at tildele " OPT" til "". 4) Vælg USE PESET lagret i eksempel 2. PUT MODE for TPE indstilles automatisk til "NOG 2CH FIXED". Du kan ikke vælge "UTO 2CH" eller "OPTIC FIXED". 46 DK

47 ndre betjeninger Navn indgange Du kan indtaste et navn bestående af op til 8 tegn for indgangssignaler, der vælges med PUT SEECTO og vise det på forstærkerens display. 1 Drej PUT SEECTO for at vælge det indgangssignal, som skal forsynes med et indeksnavn. 2 Drej M MENU for at vælge "CUSTOMIZE". 3 Drej MENU for at vælge "NME?". 4 Tryk på ENTE eller drej /+. Markøren blinker, og du kan nu vælge et tegn. 5 nvend MENU og /+ til at oprette et indeksnavn. Drej /+ for at vælge et tegn, og drej derefter MENU for at flytte markøren til den næste position. nvendelse af afbryderautomatikken Forstærkeren kan indstilles med fjernbetjeningen til at slukke automatisk på et valgt tidspunkt. Tryk på SEEP gentagne gang, mens der er tændt for apparatet. Hver gang du vælger eller trykker på SEEP, skifter displayet cyklisk som vist herunder: 2:00:00 t 1:30:00 t 1:00:00 t 0:30:00 t OFF Mens afbryderautomatikken anvendes, lyser "SEEP" på displayet. Et tip For at kontrollere den tilbageværende tid før forstærkeren slukker, skal du trykke på SEEP mens apparatet er tændt. Den tilbageværende tid vises på displayet. ndre betjeninger Et par tips Du kan vælge tegntypen som følger ved at dreje /+. lfabet (store bogstaver) t Tal t Symboler For at indtaste et blankt mellemrum, skal du dreje /+, indtil et blankt mellemrum kommer frem på displayet. Hvis du laver en fejl, skal du dreje MENU, indtil det ønskede tegn blinker, og derefter dreje /+ for at vælge det korrekte tegn. 6 Tryk på ENTE. Det indtastede navn registreres. 7 For at indeksere andre indgange, gentag trin 1 til DK

48 Valg af højttalersystem Denne forstærker tillader at skifte mellem 3 forskellige surroundhøjttaler-konfigurationer (, B og +B). Der er to sæt af surroundhøjttaler-terminaler ( og B). SPEKES SUOUND -terminalerne bruges for standard-drift med op til 7.1 kanaler. Brug SPEKES SUOUND B-terminalerne for at tilslutte yderlige surroundhøjttaler for brug i enten separat 5.1-kanals system (uafhængig af 7.1-kanals system), eller som ekstra højttaler til at lave 7.1-kanals system om til 9.1-kanals system. Ved brug af kun de SPEKES SUOUND -terminalerne tilsluttede højttalere Dette er et standard højttaler-system for brug med film og Super udio CDer. Ved brug af de SPEKES SUOUND B-terminalerne tilsluttede højttalere Du kan skabe to separate surround-systemer, et 7.1-kanals system for film og et 5.1-kanals system for Super udio CDer. I dette tilfælde tilslut surroundhøjttalerne for film til SPEKES SUOUND -terminaler og tilslut surroundhøjtalerne for musik til SPEKES SUOUND B-terminaler. Dette er nyttigt, hvis du hovedsagelig lytter til Super udio CDer, men også ønsker en teaterlignende lydscene for film. Valg af fronthøjttalersystemet Sæt SPEKES FONT-knappen i stillingen for de fronthøjttalere, du vil anvende. Sæt til For at vælge De til SPEKES FONT - terminalerne tilsluttede højttalere. B De til SPEKES FONT B- terminalerne tilsluttede højttalere. +B* De til både SPEKES FONT - og SPEKES FONT B-terminalerne tilsluttede højttalere (parallel tilslutning). Sæt til OFF** For at vælge Ingen lyd fra højttalerne. (lt lyd udgivet fra SPEKES- og PE-jackstikkene er slukket.) * Når IMPEDNCE SEECTO er sat til "8Ω", tilslut højttaler med nominel impedans af 16 ohm eller højere. Når IMPEDNCE SEECTO er sat til "4Ω", tilslut højttaler med nominel impedans af 8 ohm eller højere. ** Når lydudgangen fra SPEKES-jackstikkene skal slukkes mens lydudgangen fra PEjackstikkene tændes, sæt knappen SPEKES FONT til "", "B" eller "+B", og så sæt "PUT" i SPEKE SET UP-menu til "PE ONY" (side 42). Valg af surroundhøjttalersystem Sæt SPEKES SUOUND-knappen i stillingen for de surroundhøjttalere, du vil anvende. Sæt til For at vælge De til SPEKES SUOUND - terminalerne (7.1-kanal) tilsluttede højttalere. B De til SPEKES SUOUND B- terminalerne (5.1-kanal) tilsluttede højttalere. Ingen lyd kommer fra surroundbaghøjttalerne. +B* De til både SPEKES SUOUND og SPEKES SUOUND B- terminalerne tilsluttede højttalere (9.1- kanal). Når denne indstilling er valgt, er parameter som er indstillet for surroundhøjttaler i SPEKE SET UP også indstillet for surroundhøjttaler B. * Når IMPEDNCE SEECTO er sat til "8Ω", tilslut højttaler med nominel impedans af 16 ohm eller højere. Når IMPEDNCE SEECTO er sat til "4Ω", tilslut højttaler med nominel impedans af 8 ohm eller højere. Bemærkninger Indstillingerne for surroundhøjttalere (side 20) kan indstilles separat for surroundhøjttalere som er tilsluttet til SPEKES SUOUND - og SPEKES SUOUND B-terminaler. 48 DK

49 Inden du begynder at klargøre surroundhøjttalerne, vælg surroundhøjttalersystemet, du vil anvende. Optagelse Kontroller, at samtlige apparater er korrekt tilsluttet, inden du begynder at optage. Optagelse på et kassettebånd eller en MiniDisc Det er muligt at optage på en MD eller et kassettebånd med brug af forstærkeren. Se brugsvejledningen for din kassettebåndoptager eller MD-optager, hvis du har brug for hjælp. 1 Vælg den komponent, fra hvilket der skal optages. 2 Gør komponenten klar til afspilning. Sæt for eksempel en CD i CD-afspilleren. 3 Sæt et blankt bånd eller en MD-disk i optageapparatet, og indstil om nødvendigt optageniveauet. 4 Tryk gentagne gange på EC SEECTO +/ for at vælge lydindgang (komponent for afspilning). EC SEECTO +/ er kun for analog udgang. Digital udgang er tilgængelig kun for SOUCE (aktuel indgang). Du kan ikke vælge "i.k". 5 Begynd optagelsen på optageapparatet, og begynd derefter afspilning på afspilningsapparatet. ndre betjeninger Bemærkninger Det er ikke muligt at optage et digitalt lydsignal med brug af en komponent, som er tilsluttet de analoge TPE eller MD/DT -jackstik. For at optage et digitalt lydsignal, skal du forbinde en digital komponent til MD/DT OPTIC jackstikkene. ydindstillinger har ingen indflydelse på signaludgangen fra TPE - eller MD/DT -jackstikkene. De signaler, der sendes til MUTI CHNNE PUT-jackstikkene, sendes ikke ud fra TPE eller MD/DT -jackstikkene, heller ikke hvis MUTI CH er i brug. De analoge lydsignaler fra den aktuelle eller tidligere anvendte indgang sendes ud. fortsættes 49 DK

50 Når "OFF" er valgt med EC SEECTO +/, er ingen lyd udgivet fra TPE - eller MD/DT -jackstikkene. Optagelse på et videobånd Det er muligt at optage fra en VC, et fjernsyn eller en D-afspiller med brug af forstærkeren. Det er også muligt at tilføje lyd fra forskellige lydkilder, når du redigerer et videobånd. Se brugsvejledningen til VC, hvis du har brug for hjælp. 1 Vælg den programkilde, der skal optages. 2 Gør komponenten klar til afspilning. Sæt for eksempel den laserplade, der skal optages, i D-afspilleren. 3 Sæt et uindspillet videobånd i videobåndoptageren ( 1, 2 eller 3) til optagelse. 4 Tryk gentagne gange på EC SEECTO +/ for at vælge lydindgang (komponent for afspilning). 5 Begynd optagelsen på optagevideobåndoptageren, og begynd derefter at afspille det videobånd eller den laserplade, der skal optages. Et tip Det er muligt at optage lyden fra en hvilken som helst lydkilde på et videobånd under overspilning fra et videobånd eller en laserplade. okaliser det punkt, hvor du vil begynde at optage fra en anden lydkilde, vælg programkilden, og begynd derefter afspilningen. yden fra kilden vil blive optaget på videobåndets lydspor i stedet for lyden fra det oprindelige medium. Vælg videokilden igen, hvis du vil fortsætte lydindspilningen fra det oprindelige medium igen. Bemærkninger De analoge lydsignaler fra den aktuelle indgang udsendes fra 1, 2 eller 3 -jackstikkene. Det er ikke muligt at optage et digitalt lydsignal med brug af et apparat, om er tilsluttet de analoge 1, 2 eller 3 jackstik. For at optage et digitalt lydsignal, skal du forbinde en digital komponent til 1 OPTIC -jackstik. Bemærk, at kun digitalt indgangssignal er undsendt fra 1 OPTIC -jackstik. Sørg for at udføre både digitale og analoge tilslutninger til TV/ST- eller -indgangene. nalog optagelse er ikke mulig, hvis der kun udføres digitale tilslutninger. Nogle videokilder indeholder kopispærring, som forhindrer optagelse. I dette tilfælde er det ikke sikkert, at der kan optages fra kilderne. De signaler, der sendes til MUTI CHNNE jackstikkene, sendes ikke ud fra 1, 2 eller 3 -jackstikkene, selv hvis MUTI CH er i brug. De analoge lydsignaler fra den aktuelle eller tidligere anvendte indgang sendes ud. 50 DK

51 CONTO 1II kontrolsystem CONTO 1II kontrolsystemet er beregnet til at simplificere anvendelsen af lydsystemer, der består af separate Sony komponenter. CONTO 1II tilslutninger skaber en signalvej til transmission af kontrolsignaler, der muliggør automatiske betjenings- og kontrolegenskaber, der er typiske for integrerede systemer. For tiden giver CONTO 1II tilslutninger mellem en Sony CD-afspiller, forstærker (receiver), MD-deck og et kassettedeck automatisk funktionsvalg og synkroniseret optagelse. Bemærk nvend ikke en 2-vejs fjernbetjening, hvis CONTO 1II-jackstikkene er forbundet via et PC-interface sæt til en personlig computer, som kører "MD-Editor" eller et lignende program. Betjen heller ikke det tilsluttede apparat på en måde, der er i modstrid med programmets funktion, eftersom dette kan bevirke, at programmet ikke fungerer efter hensigten. CONTO 1II og CONTO 1 kompabilitet CONTO 1 kontrolsystemet er opdateret til CONTO 1II, som er standardsystem i Sony 300- pladers CD-pladeskifter og i andre nyere Sonyapparater. pparater med CONTO 1-jackstik er kompatible med apparater med CONTO 1II og kan tilsluttes indbyrdes. Generelt kan hovedparten af de funktioner, som er disponible med CONTO 1- kontrolsystemet også anvendes med CONTO 1IIkontrolsystemet. Når der imidlertid laves tilslutninger mellem apparater med CONTO 1-jackstik og apparater med CONTO 1II-jackstik, kan antallet af brugbare funktioner være begrænset, afhængigt af apparatet. Se de enkelte apparaters betjeningsvejledninger angående yderligere detaljer om dette. Hvis du har en Sony CD-skifter med COMMND MODE-vælger Hvis COMMND MODE-vælgeren på din CDskifter kan sættes i stilling CD 1, CD 2 eller CD 3, skal du sørge for at indstille kommandofunktionen til "CD 1" og forbinde CD-skifteren til CD-jackstikkene på forstærkeren (receiveren). Hvis du imidlertid har en Sony CD-skifter med -jackstik, skal du indstille kommandofunktionen til "CD 2" og forbinde skifteren til 2-jackstikkene på forstærkeren (receiveren). Tilslutninger Det er muligt at tilslutte op til 10 CONTO 1II-kompatible komponenter i en hvilken som helst rækkefølge. Dog kan der kun tilsluttes en komponent af samme type (dvs. 1 CD-afspiller, 1 MD-deck, 1 kassettedeck og 1 forstærker). (Det er dog ofte muligt at tilslutte mere end én CD-afspiller eller en MD-enhed, alt afhængigt af hvilken model der anvendes. Se betjeningsvejledningerne for de respektive apparater angående detaljer.) Eksempel Forstærker (receiver) CDafspiller MDdeck Kassettedeck ndre komponenter I CONTO 1II-systemet sendes kontrolsignalerne i begge retninger, så der er ingen forskel mellem - og -jackstikkene. Hvis et apparat har mere end et CONTO 1II-jackstik, kan de begge anvendes, eller der kan tilsluttes forskellige apparater til hvert jackstik. Nogle CONTO 1-kompatible apparater er udstyrede med et forbindelseskabel som ekstraudstyr. Brug i sådanne tilfælde disse forbindelseskabler til tilslutningen. Hvis du anvender et kabel, der kan fås i handelen, skal dette være et monofonisk (2P) mini-stik kabel, der er kortere end 2 meter og uden modstand. Grundlæggende funktioner Indgangssignalvælgeren på forstærkeren skifter automatisk til det korrekte indgangssignal, når du trykker på afspilningsknappen på en af de tilsluttede komponenter (utomatisk indgangssignalvalg). CONTO 1II-funktionerne virker, så længe der er tændt for den komponent, du vil anvende, selv hvis der ikke er tændt for nogen af de andre komponenter. ndre betjeninger fortsættes 51 DK

52 Bemærk Når der optages, må du ikke foretage afspilning på nogen anden komponent end optagekilden. Det vil få funktion til automatisk indgangssignalvalg til at virke. i.k-tilslutning Hvis du har i.k-komponent SCD- X9000ES, tilslut denne forstærker med et i.k-kabel (følges med SCD-X9000ES). Denne forstærker er kun kompatible med i.k-tilslutninger til SCD-X9000ES. i.k tilslutninger til SCD-X9000ES gennem andre komponenter, og i.ktilslutninger til andre komponenter er ikke garanteret. Bemærkninger Hvis it metallegemene skulle komme ind i i.kjackstikket, kan kortslutning opstå, og komponenter kan beskadiges. ltid sæt stikket helt ind for at forhindre fejlfunktion. For detaljer om kompatible signaler se side 58. Denne forstærker kan ikke behandle inkompatible signaler som DV, MICOMV eller MPEG-TS. Nogle i.k-komponenter er i overenstemmelse med kopibeskyttelsesteknologi-standards og behandler koderede signaler. Denne forstærker er i overenstemmelse med kopibeskyttelsesteknologi af DT (evision 1.2). ydfelter og IP SYNC-funktion (side 40) er ikke aktiveret når DSD-signaler er sendt til denne forstærker. Etablering af C Før et lydsignal kann transmitteres mellem i.k-komponenter, skal først en C (ogical Interface Connection) etableres mellem apparatet som modtager lydsignalet or apparetet som sender lydsignalet. Etablering af C betyder at en logisk vej for transmissionen af digitale lydsignaler mellem de to komponenter etableres. Hver logisk vej har IDnummer. Fordi komponenten som sender et lydsignal skal udgive signalet til en vej, og komponenten som modtager signalet skal indsende det fra den samme vej, er det nødvendig, at både komponenter kender vejen. Under etablering af C, findes den følgende kommunikation mellem de to i.kkomponenter. 52 DK

53 Eksempel Denne forstærker etablerer C med SCD- X9000ES. Vælg i.k ved brug af PUT SEECTO på denne enhed, og sæt afspilleren til i.k udgangs-mode. 1Denne forstærker sender anmodning og vejinformation til SCD-X9000ES for at etablere vejen for lydsignalet. T-D9000ES 1, 2 < SCD-X9000ES 2SCD-X9000ES reagerer til komponenten og godkender etablering af C. Digital lydsignal transmission bliver muligt efter kommunikationen som beskrivet i ovenstående er sket or C er blevet etableret. Bemærkninger C annulleres i de følgende tilfælde. Når i.k-kabel tilsluttes eller frakobles. Når indgangsvalg skiftes. ndre betjeninger 53 DK

54 nden information egler for anvendelse Om sikkerheden Hvis et fremmedlegeme eller væske skulle komme ind i forstærkeren, skal den tages ud af forbindelse og undersøges af en fagmand, inden den tages i brug igen. Om strømforsyningen Kontroller, at enhedens driftsspænding er identisk med den lokale lysnetspænding, før du begynder at bruge enheden. Driftsspændingen er angivet på navnepladen på bagsiden af forstærkeren. Enheden vil stadig være tilsluttet lysnettet, sålænge dens netledning sidder i en tændt stikkontakt i væggen, uanset om der er slukket på selve enheden. Tag forstærkerens netledning ud af stikkontakten i væggen, hvis forstærkeren ikke skal anvendes i længere tid. Tag fat i selve stikket, når du tager netledningen ud af forbindelse. Træk aldrig i ledningen. (Gælder kun modeller med områdekode U, C) Det ene stikben på stikket er af sikkerhedsårsager bredere end det andet og kan kun sættes i stikkontakten på én måde. et henvendelse til din forhandler, hvis stikket ikke kan sættes helt ind. Netledningen må kun udskiftes af en kvalificeret fagmand. Om varmedannelse Enheden bliver varm under brug, men dette er normalt. Hvis enheden anvendes uafbrudt i længere tid med stor lydstyrke, vil dens overside, sider og underside bliv meget varme. ør ikke ved kabinettet, da du kan brænde dig. Om placeringen nbring forstærkeren på et sted med tilstrækkelig ventilation for at forhindre overophedning af dens indre og forlænge dens levetid. nbring ikke forstærkeren i nærheden af varmekilder eller på et sted med direkte sol, meget støv eller vibrationer. nbring ikke noget ovenpå kabinettet, som kan blokere ventilationsåbningerne og forårsage fejlfunktion. Placer forstærkeren ikke i nærheden af apparater som fjernsyn, videobåndoptager eller kassettedeck. (Hvis forstærkeren bruges i kombination med fjernsyn, videobåndoptager eller kassettedeck og står for tæt ved apparatet, kan støj forårsages og billedekvaliteten mindskes. Dette kann forekomme især når indendørs antenne bruges. Vi anbefaler derfor, at du anvender udendørs antenne.) Om anvendelsen Sørg for at slukke for forstærkeren og tage den ud af forbindelse, inden du tilslutter andre apparater. Om rengøring engør kabinet, panel og kontroller med en blød klud, som er let fugtet med et mildt rengøringsmiddel. nvend ikke nogen former for ridsende klude, skurepulver eller opløsningsmidler som for eksempel alkohol eller rensebenzin. Henvend dig gerne til nærmeste Sony forhandler, hvis du har spørgsmål om eller problemer med din forstærker. 54 DK

55 Fejlfinding Prøv at løse eventuelle problemer med denne fejlfindingsoversigt, hvis du skulle løbe ind i nogen af de følgende vanskeligheder, når du anvender forstærkeren. Henvend dig gerne til nærmeste Sony-forhandler, hvis problemet ikke kan løses. Der er ingen lyd, uanset hvilken komponent der er valgt. Kontroller, at der er tændt for både forstærkeren og de andre komponenter. Kontroller, at MSTE VOUME-kontrollen ikke er sat i stilling db. Kontroller, at SPEKES er ikke sat til "OFF" (side 48). Kontroller, at højttalerledningerne er korrekt tilsluttede. Tryk på MUTG for at annullere mutingfunktionen. Kontroller, at "PUT" i SU SET UP-menu er sat til " ON". Der er ingen lyd fra en bestemt komponent. Kontroller, at komponenten er korrekt forbundet til lydindgangsjackstikkene svarende til den pågældende komponent. Kontroller, at ledningen (ledningerne), som anvendes til tilslutningen, er sat helt ind i jackstikkene på både forstærkeren og apparatet. Der er ingen lyd fra den ene af fronthøjttalerne. Tilslut et par hovedtelefoner til PHONESjackstikket for at verificere, at lyden kommer fra hovedtelefonerne. Hvis der kun er lyd i den ene kanal i hovedtelefonerne, er det ikke sikkert, at apparatet er korrekt tilsluttet forstærkeren. Kontroller, at alle ledningerne er sat helt ind i jackstikkene på både forstærkeren og komponenten. Hvis der er lyd i begge kanaler i hovedtelefonerne, er det ikke sikkert, at fronthøjttaleren er korrekt tilsluttet forstærkeren. Kontroller tilslutningen af den fronthøjttaler, som ikke har nogen lyd. Kontroller, at du ikke kun har tilsluttet V- eller H- jackstikket til en monofonisk komponent. Brug et monofonisk-stereo kabel (medfølger ikke), og slut den til både V- og H-jackstikkene. Der vil imidlertid ikke komme lyd fra centerhøjttaleren, når et lydfelt (PO OGIC, osv.) er valgt. Når centerhøjttaleren er sat til "NO", udsendes lyd alene fra front V/H-højttalerne. Der er ingen lyd eller lyden er meget svag. Kontroller, at højttalerne og komponenterne er ordentligt tilsluttede. Kontroller, at den rigtige komponent er valgt med PUT SEECTO. Kontroller, at SPEKES er ikke sat til "OFF" (side 48). Kontroller, at hovedtelefonerne ikke er tilsluttede. Tryk på MUTG for at annullere mutingfunktionen. Når kun en meget svagt lyd kan høres, undersøg om NIGHT MODE er aktiveret (side 31). Beskyttelsesanordningen på forstærkeren er blevet aktiveret. Sluk for forstærkeren, eliminer kortslutningsproblemet og tænd for forstærkeren igen. Der er ingen lyde fra analoge 2-kanalskilder. Kontroller, at DIGIT SSIGN-function ikke er brugt til at tildele digital lydindgang til den valgte indgang (side 34). Kontroller, at PUT MODE hverken er sat til "COXI FIXED" ikke "OPTIC FIXED" for den valgt indgang (side 35). Kontroller, at MUTI CH -funktionen er ikke valgt. Der er ingen lyd fra digitale kilder (fra COXI eller OPTIC indgangsjackstik). Kontroller, at DIGIT SSIGN-function ikke er brugt til at tildele digital lydindgang af den valgte indgang til den anden indgang (side 34). Kontroller, at PUT MODE er ikke sat til "NOG 2CH FIXED" (side 35). Kontroller, at PUT MODE ikke er sat til "COXI FIXED" for kilderne fra OPTICindgangsjackstik, eller sat til "OPTIC FIXED" for kilderne fra COXI indgangsjackstik. Kontroller, at MUTI CH -funktionen er ikke valgt. Ingen lyd, når i.k er valgt. Kontroller, at i.k-komponenten er korrekt tilsluttet. Kontroller at SCD-X9000ES er sat til udgangssignaler fra i.k-jackstik. Venstre og højre kanal er ubalancerede eller er byttet rundt. Kontroller, at højttalerne og komponenterne er korrekt og ordentligt tilsluttede. eguler balanceparametrene i EVE-menuen. Der er kraftig brum eller støj. Kontroller, at højttalerne og komponenterne er ordentligt tilsluttede. nden information fortsættes 55 DK

56 Kontroller, at forbindelsesledningerne ikke er i nærheden af en transformer eller en motor og mindst 3 meter væk fra et fjernsyn eller lysstofrør. Flyt fjernsynet væk fra lydudstyret. Kontroller at der er ingen apparater som videobåndoptager eller kassettedeck ovenpå forstærkeren. Forvis dig om, at U SIGN GND-terminalen er jordforbundet (kun hvis en pladespiller er tilsluttet). Stikpropperne og jackstikkene er snavsede. Tør dem af med en klud, der er let fugtet med alkohol. Der er ingen lyd fra centerhøjttaleren. Kontroller, at lydfelt-funktionen er aktiveret (tryk på.f.d., MOVIE eller MUSIC). Vælg CEM STUDIO EX-indstillingen (side 29). eguler højttalerlydstyrken (side 36). Kontroller, at centerhøjttalerstørrelsen er sat til enten "SM" eller "GE" (side 19). Der er ingen lyd eller kun meget svag lyd fra surround-/surroundbaghøjttalerne. Kontroller, at lydfelt-funktionen er aktiveret (tryk på.f.d., MOVIE eller MUSIC). Vælg CEM STUDIO EX-indstillingen (side 36). eguler højttalerlydstyrken (side 22). Kontroller, at surroundhøjttalerne er sat til enten "SM" eller "GE" (side 20). Der er ingen lyd fra surroundbaghøjttalerne. Nogle disks har intet Dolby Digital EX mærke, selv om emballagen er forsynet med Dolby Digital EX logo. Vælg i dette tilfælde "MTIX" (side 32). Der er ingen lyd fra subwooferen. Når alle højttalere er sat til "GE" og "Neo:6 Cinema" eller "Neo:6 Music" er valgt, er der ingen lyd fra subwooferen. Der kan ikke opnås nogen surroundeffekt. Kontroller, at lydfelt-funktionen er aktiveret (tryk på.f.d., MOVIE eller MUSIC). ydfelterne fungerer ikke for signaler med en samplingfrekvens på mere end 48 khz. Dolby Digital- eller DTS-multikanallyd gengives ikke. Kontroller, at den, der afspilles, er optaget i Dolby Digital- eller DTS-format. Når -afspilleren, etc., forbindes til de digitale indgangsjackstik på denne forstærker, skal lydindstillingen (indstillinger for lydudgangen) på den tilsluttede komponent kontrolleres. Optagelse er ikke mulig. Kontroller, at komponenterne er korrekt tilsluttede. Vælg kildekomponenten med EC SEECTO +/. Der er intet billede eller et uklart billede kommer frem på fjernsynsskærmen eller monitoren. Vælg det rigtige indgangssignal på forstærkeren. Indstil fjernsynet til den rigtige indgang. Flyt fjernsynet væk fra lydudstyret. Tilslut fjernsynet til receiveren ved hjælp af den samme type forbindelsesledning som den, der anvendes til at forbinde receiveren og videoudstyret (side 7 og 10). Fjernbetjeningen Fjernbetjeningen virker ikke. et fjernbetjeningen mod fjernbetjeningssensoren på forstærkeren. Fjern alle forhindringer i banen mellem fjernbetjeningen og forstærkeren. Skift alle batterier i fjernbetjeningen ud med nye, hvis de er udtjente. Kontroller, om kommandomåderne for forstærkeren og fjernbetjeningen er det samme. Hvis kommandomåderne for forstærkeren og fjernbetjeningen er forskellige, kan du ikke betjene forstærkeren med fjernbetjeningen. For at skifte fjernbetjeningens kommandomåde, trykker du på?/1, mens PUT MODE holdes inde. Hver gang du trykker på?/1, skifter kommandomåden mellem "C.MODE. V2" og "C.MODE. V1". (Den indledende indstilling er "C.MODE. V2".) Forvis dig om, at du har valgt den rigtige indgang på fjernbetjeningen. Fejlmeddelelser Hvis der forekommer en fejlfunktion, viser displayet en kode, bestående af to cifre og en meddelelse. Du kan kontrollere systemets tilstand ved hjælp af meddelelsen. Se følgende tabel for at løse problemet. Henvend dig gerne til nærmeste Sony-forhandler, hvis problemet ikke kan løses. DECODE EO/CHECK CODE 01 Vises, når signalet ikke kan dekodes af forstærkeren (eks. DTS-CD) sendes ind, når "DEC. PIOITY" 56 DK

57 ind i CUSTOMIZE-menu er sat til "PCM". Sæt til "UTO". POTECTO/CHECK CODE 11 Irregulær spænding udsendes fra højttalerne. Sluk for forstærkeren, kontroller højttalertilslutningerne, og tænd derefter for strømmen igen. POTECTO/CHECK CODE 12 Forstærkerenafsnittet er overophedet. Kontroller, at ventilationshullet ikke er overdækket. Sluk for forstærkeren, og lad den være et stykke tid, og tænd derefter for strømmen igen. POTECTO/CHECK CODE 13 Strømforsyningsafsnittet er overophedet. Kontroller, at ventilationshullet ikke er overdækket. Sluk for forstærkeren, og lad den være et stykke tid, og tænd derefter for strømmen igen. POTECTO/CHECK CODE 21 Sluk for forstærkeren og kontakt den nærmeste Sony-forhandler. POHIBITED/CHECK CODE 71 Forstærkeren kann ikke udgive lyden på grund af copyrightbeskyttelse. UNKNOWN SIGN/CHECK CODE 72 Forstærkeren er ikke kompatible med indgangssignalets format. eferenceafsnit for sletning af hukommelsen For at slette Se lle indprogrammerede indstillinger side 18 Brugertilpassede lydfelter side 37 Specifikationer Forstærker UDGNGSEFFEKT Nominel udgangseffekt i stereoindstilling 1) (8 ohm, 20 Hz 20 khz, total harmonisk forvrængning 0,15%) 200 W W (4 ohm, 20 Hz 20 khz, total harmonisk forvrængning 0,15%) 220 W W eference-udgangseffekt (8 ohm 1 khz, total harmonisk forvrængning 0,09%) FONT 2) : 200 W W CENTE 2) : 200 W SU 2) : 200 W W SU BCK 2) : 200 W W (4 ohm 1 khz, total harmonisk forvrængning 0,09%) FONT 2) : 220 W W CENTE 2) : 220 W SU 2) : 220 W W SU BCK 2) : 220 W W Faktisk nominel maksimalt udgangseffekt i stereoindstilling 1) (8 ohm, JEIT) 260 W W (4 ohm, JEIT) 320 W W Faktisk nominel maksimalt udgangseffekt i surroundindstilling (8 ohm, JEIT) FONT 2) : 260 W W CENTE 2) : 260 W SU 2) : 260 W W SU BCK 2) : 260 W W (4 ohm, JEIT) FONT 2) : 320 W W CENTE 2) : 320 W SU 2) : 320 W W SU BCK 2) : 320 W W nden information 1) fhængigt af lydfeltindstillingerne og kilden, er det ikke sikkert, at der høres nogen lyd. 2) Målt under følgende forhold: Områdekode CE TW K Frekvensgang PHONO Power amp block Strømforsyning 230 V C, 50/60 Hz 110 V C, 60 Hz 230 V C, 60 Hz I equalizerkurve ±0,5 db 10 Hz 50 khz ± 3 db (8 ohm) fortsættes 57 DK

58 Indgange (analoge) PHONO CD/SCD, TPE, MD/DT,, D, TV/ST, 1, 2, 3, 4, 5 3) Indgang kortsluttet og seglet ved VO MX. 4) Vejet netværk + 20 khz PF, indgangsniveau. Indgange (digitale) CD/SCD,, D, 1, TV/ST (Koaksial) CD/SCD,, D, TV/ST, MD/DT, 1, 3 (Optisk) Udgange TPE, MD/DT (EC ), 1, 2, 3 (UDIO ) FONT /, CENTE, SUOUND /, SUOUND BCK /, SUB WOOFE EQUIZE Gain-niveauer Følsomhed: 3,5 mv Impedans: 50 kiloohm Signal/støjforhold 3) : 90 db (, 40 mv 4) ) Følsomhed: 170 mv Impedans: 50 kiloohm Signal/støjforhold 3) : 100 db (, 2 V 4) ) Impedans: 75 ohm Signal/støjforhold: 100 db (-netværk, 20 khz PF) Signal/støjforhold: 100 db (-netværk, 20 khz PF) Spænding: 170 mv Impedans: 2,2 kiloohm Spænding: 2 V Impedans: 220 ohm ±10 db, 1 db trin Video Indgange/udgange Video: 1 Vp-p, 75 ohm S-video: Y: 1 Vp-p, 75 ohm C: 0,286 Vp-p, 75 ohm COMPONENT :Y: 1 Vp-p, 75 ohm P B /C B /B-Y: 0,7 Vp-p, 75 ohm P /C /-Y: 0,7 Vp-p, 75 ohm 80 MHz HD gennemgang Format (indgang) Super udio CD* (DSD P) 2-kanal linear PCM (IEC ) Samplingfrekvens: 44,1 khz * Denne forstærker er i overenstemmelse med kopibeskyttelsesteknologi af DT (evision 1.2). Generelt Strømforsyning Områdekode CE TW K Effektforbrug 600 W Effektforbrug (i standbyindstilling) 1 W Vekselstrømsudtag Områdekode CE TW, K Mål Vægt (ca.) Strømforsyning 230 V C, 50/60 Hz 110 V C, 60 Hz 220 V C, 60 Hz Vekselstrømsudtag 1 med omskifter, 100 W MX (ikke vekselstrømsudtag) mm inklusive fremspringende dele og kontroller 28,5 kg Medfølgende tilbehør Vekselsstrøms netledning (1) Hurtig opsætningsvejledning (1) Fjernbetjening M-J312 (1) Betjeningsvejledning for M-J312 (1) 6 (størrelse ) batterier (3) Se side 2 angående detaljer om områdekoden for det apparat, du anvender. Vi forbeholder os ret til at ændre design og specifikationer uden varsel. i.k sektion Pin 4 pins Transmissionshastighed S200 (maximal datatransmissionshastighed 200 Mbps) Transmissionsprotokol /M transmissionsprotokol 58 DK

59 nden information 59 DK

60 iste over knappernes placering og henvisningssider Hvordan denne side anvendes På denne side vises det, hvor knapperne og andre dele af systemet, som nævnes i teksten, findes. Illustrationsnummer r DISPY wd (25) Navn på knap/del Henvisningsside Hovedapparat FBETISK ÆKKEFØGE.F.D. 7 (28, 29, 31) BSS ej (38) DECODE PIOITY wf (40) Digital Cinema Sound indicator 5 DIMME qh DIECT wg (31) DIECT indicator 2 DISPY wd (25) ENTE wa (34, 47) Indgangsindikatorer qf PUT MODE qs (35) PUT SEECTO qa (24, 35, 47) I-modtager qg M MENU ed (19, 25, 34, 35, 36, 37, 38, 45, 47) MSTE VOUME q; (24) MENU ea (19, 25, 34, 35, 36, 37, 38, 45, 47) MOVIE 8 (29) MUTI CH 1/2 wh (25) MUTI CHNNE DECODG indikator qd MUSIC 9 (30, 37) NIGHT MODE qk ON SCEEN ql PHONES-jackstik eh EC SEECTO +/ wk SB DEC indikator 4 SEEP qj SPEKES FONT knap ef (48) SPEKES SUOUND knap es (48) SU BCK DECODG wj (31) TEST TONE w; TEBE eg (38) USE PESET ws (45) 5 PUT jackstikke wl (12) Visning 3 (25) T OG SYMBOE 2CH 6 (28)?/1 (strøm) 1 /+ e; (19, 34, 35, 36, 37, 38, 45, 47) 60 DK
