1 (1) Integrated AV Amplifier Betjeningsvejledning Käyttöohje DK FIN TA-VE by Sony Corporation

2 ADVASE Undlad at udsætte apparatet for regn eller fugt, således at risiko for brand eller stød undgås. For at undgå elektriske stød må man ikke åbne kabinettet. Overlad alt reparationsarbejde til kvalificeret servicepersonale. Installer ikke apparatet hvor pladsen er meget begrænset, som f.eks. i en bogreol eller et indbygget skab. Sikkerhedsregler Om sikkerheden Hvis der skulle komme en genstand eller væske ind i forstærkeren, skal den tages ud af forbindelse og undersøges af en fagmand, før den anvendes igen. Om strømforsyning Kontroller, at netspændingen er identisk med den lokale spænding, før du begynder at bruge forstærkeren. Netspændingen angives på mærkepladen på bagsiden af forstærkeren. Forstærkeren er ikke taget ud af forbindelse med lysnettet, så længe dens netledning sidder i en stikkontakt i væggen, uanset om der er afbrudt på selve forstærkeren. Husk at tage forstærkeren ud af forbindelse med lysnettet, hvis du ikke skal bruge den i længere tid. Tag fat i stikket, aldrig i ledningen, når du tager netledningen ud af stikkontakten. Netledningen må kun udskiftes af en kvalificeret fagmand. Apparatets hovedafbryder sidder på forpladen af apparatet. Henvend dig gerne til nærmeste Sony forhandler, hvis du har nogen spørgsmål om eller problemer med receiveren. Om placeringen Anbring forstærkeren på et sted med tilstrækkelig ventilation for at forhindre overophedning og for at sikre at den holder længere. Anbring ikke forstærkeren i nærheden af varmekilder eller på et sted med direkte sol, meget støv eller vibrationer. Anbring ikke noget ovenpå forstærkeren, der kan blokere ventilationsåbningerne og bevirke, at den ikke fungerer efter hensigten. Om anvendelsen Husk at slukke for forstærkeren og tage den ud af forbindelse, før du tilslutter andre komponenter. 2 DK Om rengøring engør kabinet, panel og kontroller med en blød klud, der er fugtet en smule med et mildt rengøringsmiddel. Brug ikke nogen former for ridsende svampe, skurepulver eller opløsningsmidler som f.eks. alkohol eller rensebenzin.

3 Om denne brugsanvisning Anvisningerne i nærværende brugsanvisning beskriver forstærkerens kontroller. Det er også muligt at anvende kontrollerne på fjernbetjeningen, hvis de har samme eller lignende navne som dem på forstærkeren. Afsnittet på side 21 Fjernbetjeningens knapper giver en oversigt over disse. De følgende symboler anvendes i brugsanvisningen: Angiver at en operation kan udføres med fjernbetjeningen. Angiver råd og vink om, hvorledes operationen gøres lettere. Denne forstærker er udstyret med Dolby Surroundlyd-system. Fremstillet pà licens fra Dolby aboratories icensing Corporation. DOBY og dobbelt-d symbolet a og PO OGIC tilhører Dolby aboratories icensing Corporation som varemærker. INDHODSFOTEGNESE Til at begynde med Udpakning 4 Oversigt over tilslutningerne 4 Tilslutning af lydkomponenter 5 Tilslutning af højttalerne 5 -videobåndoptager tilslutninger 6 Tilslutning til lysnettet 7 Før du begynder at bruge forstærkeren 7 Anvendelse af forstærkeren Valg af en komponent 8 Inddeling af lydkilder 9 Optagelse 10 Anvendelse af afbryderautomatikken 10 Anvendelse af surroundlyd Anvendelse af forprogrammerede lydfelter 11 Således udnytter du bedst lydfelterne 12 Således skræddersyr du lydfelter 12 Således udnytter du bedst Dolby Pro ogic Surroundlyden 13 Avanceret fjernbetjening Betjening af en komponent, mens en anden anvendes (baggrundsbetjening) 15 Ændring af en funktionsknaps forindstilling 15 Programmering af fjernbetjeningen 16 Anden information Fejlfinding 17 Specifikationer 18 Ordforklaring 18 DK Bagsiden 20 Fjernbetjeningens knapper 21 Indeks 22 3 DK

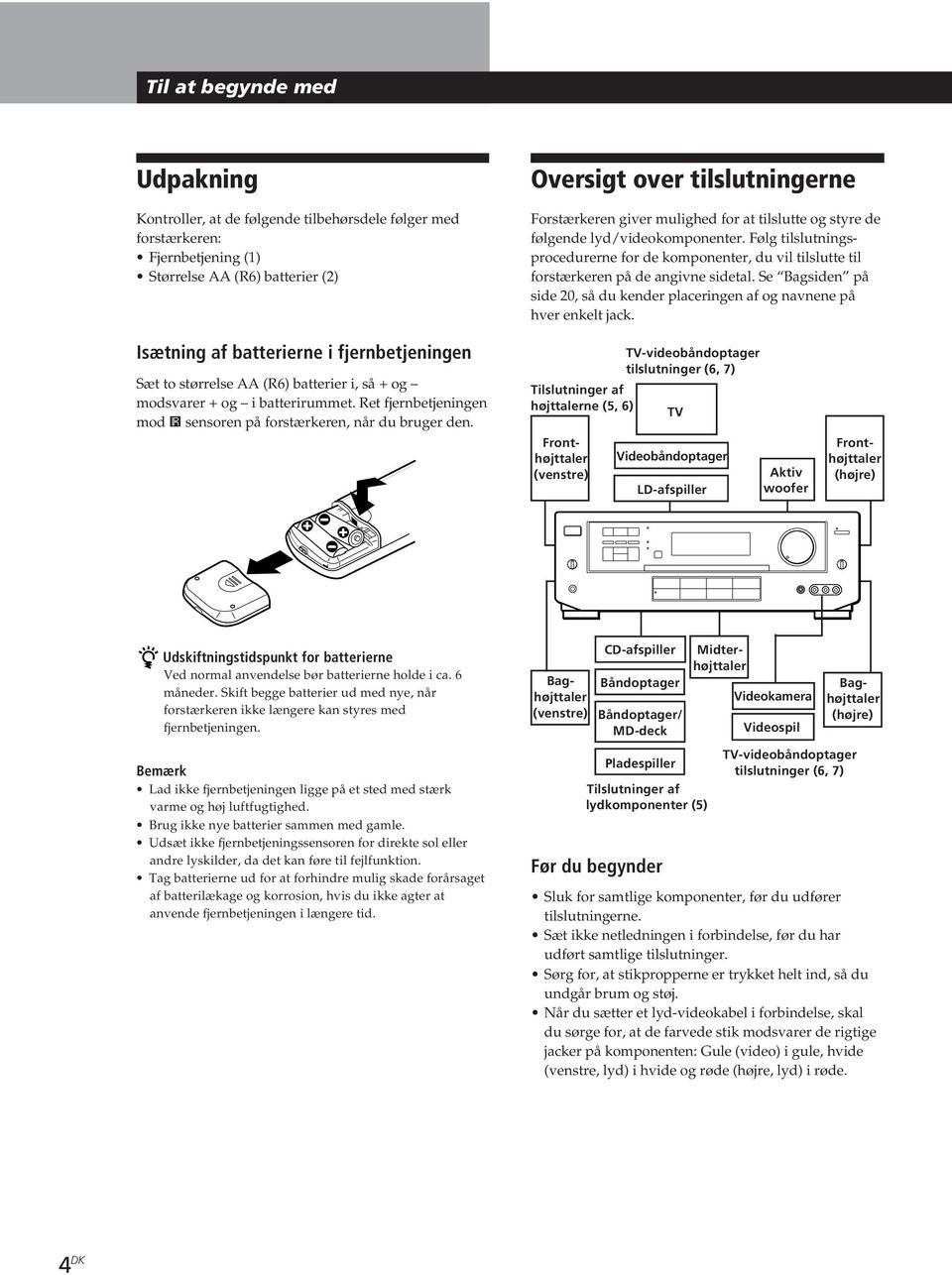

4 Til at begynde med Udpakning Kontroller, at de følgende tilbehørsdele følger med forstærkeren: Fjernbetjening (1) Størrelse AA (6) batterier (2) Oversigt over tilslutningerne Forstærkeren giver mulighed for at tilslutte og styre de følgende lyd/videokomponenter. Følg tilslutningsprocedurerne for de komponenter, du vil tilslutte til forstærkeren på de angivne sidetal. Se Bagsiden på side 20, så du kender placeringen af og navnene på hver enkelt jack. Isætning af batterierne i fjernbetjeningen Sæt to størrelse AA (6) batterier i, så + og modsvarer + og i batterirummet. et fjernbetjeningen mod g sensoren på forstærkeren, når du bruger den. Tilslutninger af højttalerne (5, 6) Fronthøjttaler (venstre) -videobåndoptager tilslutninger (6, 7) Videobåndoptager D-afspiller Aktiv woofer Fronthøjttaler (højre) Udskiftningstidspunkt for batterierne Ved normal anvendelse bør batterierne holde i ca. 6 måneder. Skift begge batterier ud med nye, når forstærkeren ikke længere kan styres med fjernbetjeningen. Bemærk ad ikke fjernbetjeningen ligge på et sted med stærk varme og høj luftfugtighed. Brug ikke nye batterier sammen med gamle. Udsæt ikke fjernbetjeningssensoren for direkte sol eller andre lyskilder, da det kan føre til fejlfunktion. Tag batterierne ud for at forhindre mulig skade forårsaget af batterilækage og korrosion, hvis du ikke agter at anvende fjernbetjeningen i længere tid. Baghøjttaler (venstre) CD-afspiller Båndoptager Båndoptager/ MD-deck Pladespiller Tilslutninger af lydkomponenter (5) Før du begynder Videokamera Videospil Midterhøjttaler Baghøjttaler (højre) -videobåndoptager tilslutninger (6, 7) Sluk for samtlige komponenter, før du udfører tilslutningerne. Sæt ikke netledningen i forbindelse, før du har udført samtlige tilslutninger. Sørg for, at stikpropperne er trykket helt ind, så du undgår brum og støj. Når du sætter et lyd-videokabel i forbindelse, skal du sørge for, at de farvede stik modsvarer de rigtige jacker på komponenten: Gule (video) i gule, hvide (venstre, lyd) i hvide og røde (højre, lyd) i røde. 4 DK

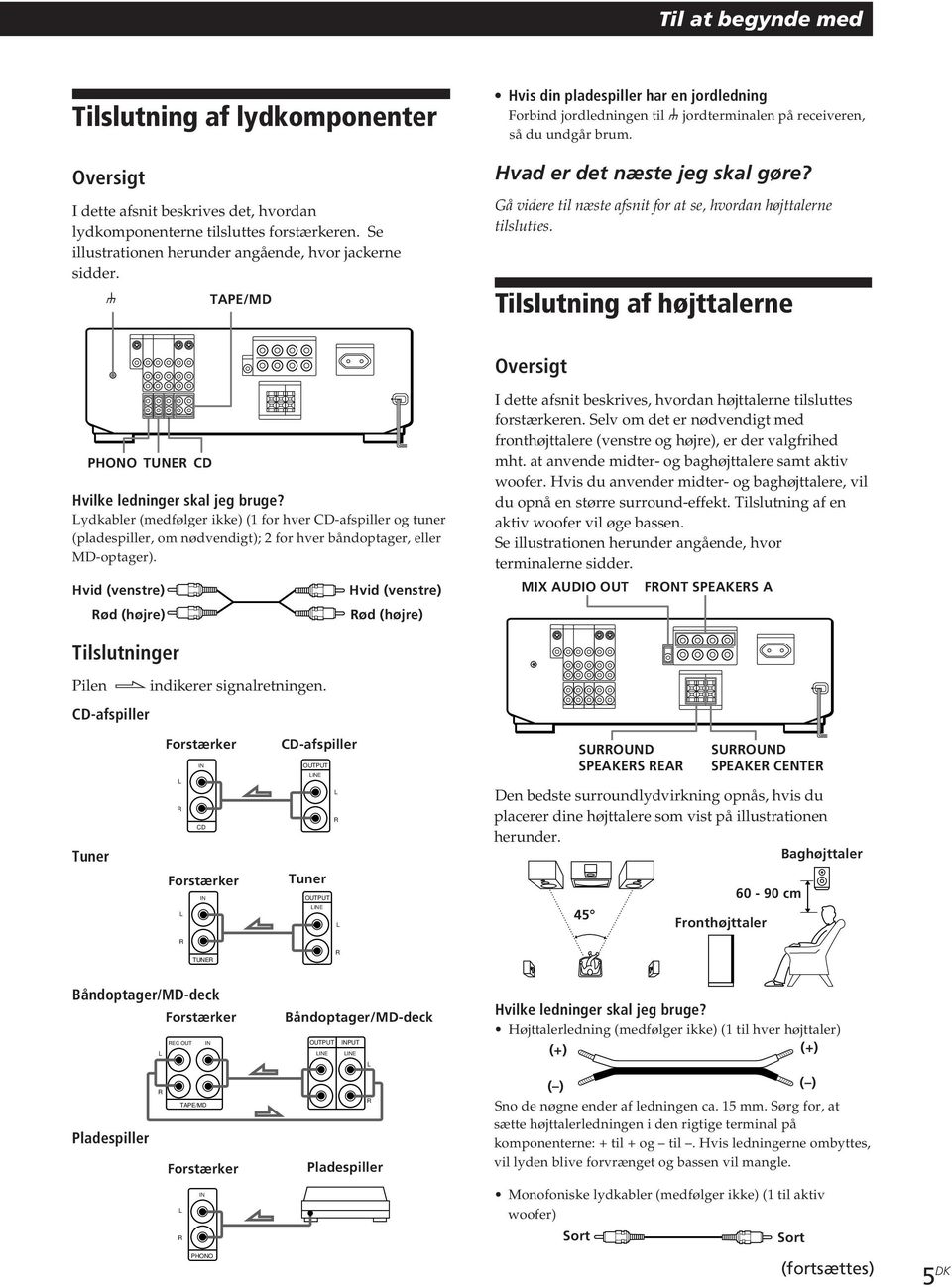

5 Til at begynde med Tilslutning af lydkomponenter Oversigt I dette afsnit beskrives det, hvordan lydkomponenterne tilsluttes forstærkeren. Se illustrationen herunder angående, hvor jackerne sidder. y TAPE/MD Hvis din pladespiller har en jordledning Forbind jordledningen til y jordterminalen på receiveren, så du undgår brum. Hvad er det næste jeg skal gøre? Gå videre til næste afsnit for at se, hvordan højttalerne tilsluttes. Tilslutning af højttalerne Oversigt PHONO TUNE CD Hvilke ledninger skal jeg bruge? ydkabler (medfølger ikke) (1 for hver CD-afspiller og tuner (pladespiller, om nødvendigt); 2 for hver båndoptager, eller MD-optager). Hvid (venstre) ød (højre) Hvid (venstre) ød (højre) I dette afsnit beskrives, hvordan højttalerne tilsluttes forstærkeren. Selv om det er nødvendigt med fronthøjttalere (venstre og højre), er der valgfrihed mht. at anvende midter- og baghøjttalere samt aktiv woofer. Hvis du anvender midter- og baghøjttalere, vil du opnå en større surround-effekt. Tilslutning af en aktiv woofer vil øge bassen. Se illustrationen herunder angående, hvor terminalerne sidder. MIX AUDIO OUT FONT SPEAKES A Tilslutninger Pilen ç indikerer signalretningen. CD-afspiller Tuner Forstærker IN CD Forstærker IN CD-afspiller OUTPUT INE Tuner OUTPUT INE SUOUND SPEAKES EA SUOUND SPEAKE CENTE Den bedste surroundlydvirkning opnås, hvis du placerer dine højttalere som vist på illustrationen herunder. Baghøjttaler 45 Fronthøjttaler cm TUNE Båndoptager/MD-deck Forstærker Båndoptager/MD-deck EC OUT IN OUTPUT INPUT INE INE TAPE/MD Pladespiller Forstærker Pladespiller IN PHONO Hvilke ledninger skal jeg bruge? Højttalerledning (medfølger ikke) (1 til hver højttaler) (+) (+) ( ) ( ) Sno de nøgne ender af ledningen ca. 15 mm. Sørg for, at sætte højttalerledningen i den rigtige terminal på komponenterne: + til + og til. Hvis ledningerne ombyttes, vil lyden blive forvrænget og bassen vil mangle. Monofoniske lydkabler (medfølger ikke) (1 til aktiv woofer) Sort Sort (fortsættes) 5 DK

6 Til at begynde med Tilslutninger Fronthøjttalere Fronthøjttaler (højre) A Forstærker FONT SPEAKES Fronthøjttaler (venstre) } ] } ] A For at drive Højttalersystem A (tilsluttet FONT SPEAKES A terminalerne) Højttalersystem B (tilsluttet FONT SPEAKES B terminalerne) Både højttalersystem A og B (serietilslutning) Sæt SPEAKES-vælgeren til A B A+B* Tilslutning af lydkablerne * Brug ikke A + B med SOUND FIED sat i stilling ON. ] } Hvad er det næste jeg skal gøre? Gå til Tilslutning til lysnettet på side 7, for at få at vide, hvordan du fuldfører tilslutningen af systemet. Gå til næste afsnit, hvis du vil tilslutte videokomponenter, så du kan bruge surroundlyd, når du ser fjernsyn eller video. Bag- og midterhøjttalere Baghøjttaler (højre) Aktiv woofer ] } Forstærker SUOUND SPEAKES EA CENTE Baghøjttaler Midterhøjttaler (venstre) } ] } ] } ] 8-16Ω IMPEDANCE USE 4-16Ω Ω -videobåndoptager tilslutninger Oversigt I dette afsnit beskrives, hvordan videokomponenter tilsluttes forstærkeren. Se illustrationen herunder angående hvor jackerne sidder. MONITO /D VIDEO 2 Forstærker MIX AUDIO OUT Aktiv woofer INPUT Hvis du bruger ekstra fronthøjttalere Tilslut dem til FONT SPEAKES B terminalerne. Hvis din -monitor anvender separate højttalere Det er muligt at tilslutte en af dem til SUOUND SPEAKES CENTE terminalerne, så de kan anvendes med Dolby Pro ogic surroundlyd (se side 13). Hvilke kabler har jeg brug for? yd/videokabel (medfølger ikke) (1 til eller Dafspiller, 2 til videobåndoptageren) Gul Hvid (venstre) ød (højre) VIDEO 1 Gul Hvid (venstre) ød (højre) Valg af højttalere Sæt SPEAKES-vælgeren i stilling A, hvis du kun har tilsluttet et sæt fronthøjttalere. Se følgende, hvis du har tilsluttet to sæt fronthøjttalere: Videokabel (medfølger ikke) (1 til en -monitor) Gul Gul Hvis du vil se video med bedre billedkvalitet Et S-VIDEO kabel kan anvendes (medfølger ikke) S-VIDEO kabel (medfølger ikke) 6 DK

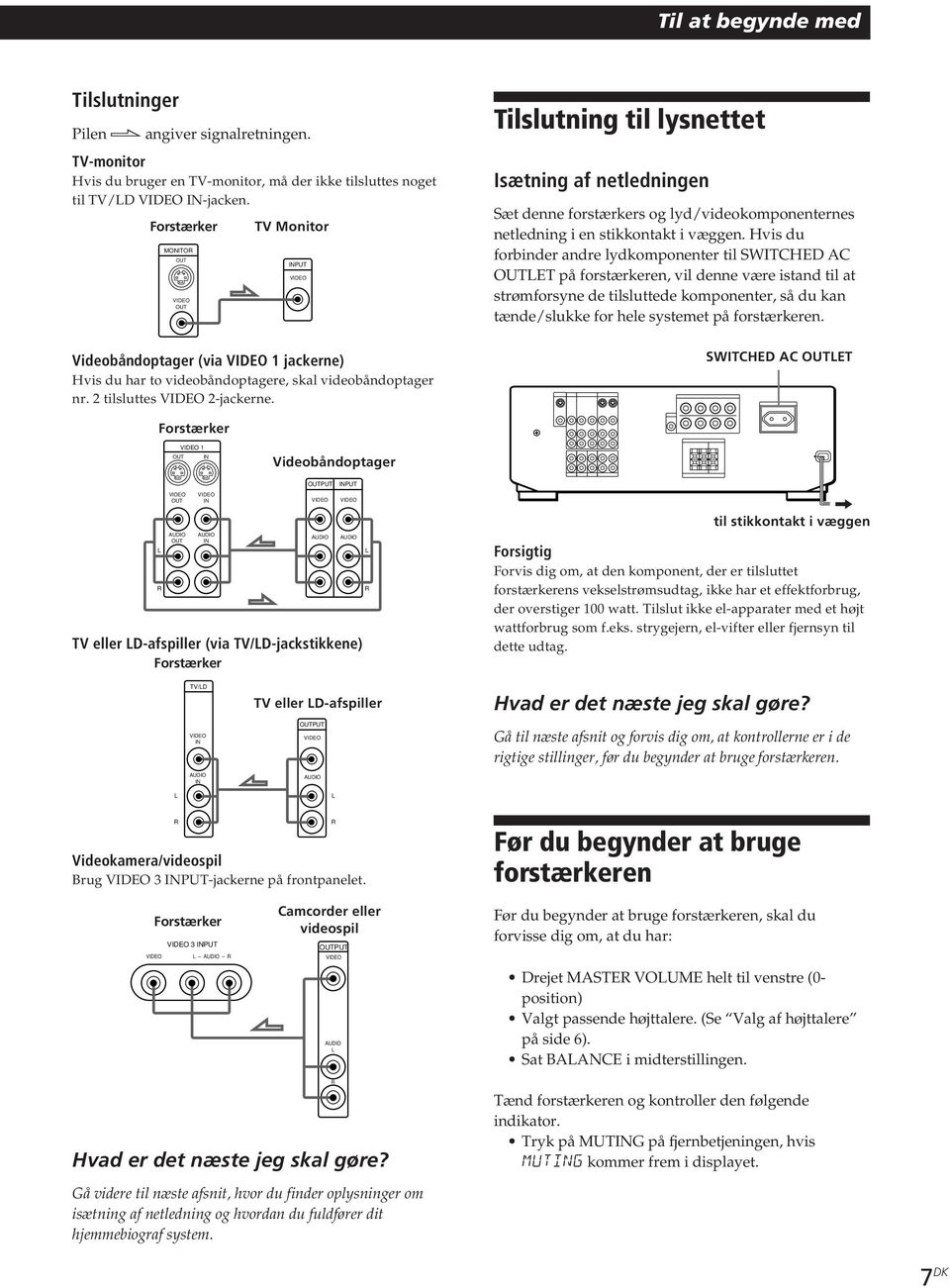

7 Til at begynde med Tilslutninger Pilen ç angiver signalretningen. -monitor Hvis du bruger en -monitor, må der ikke tilsluttes noget til /D VIDEO IN-jacken. Forstærker MONITO OUT VIDEO OUT Monitor Videobåndoptager (via VIDEO 1 jackerne) Hvis du har to videobåndoptagere, skal videobåndoptager nr. 2 tilsluttes VIDEO 2-jackerne. INPUT VIDEO Tilslutning til lysnettet Isætning af netledningen Sæt denne forstærkers og lyd/videokomponenternes netledning i en stikkontakt i væggen. Hvis du forbinder andre lydkomponenter til SWITCHED AC OUTET på forstærkeren, vil denne være istand til at strømforsyne de tilsluttede komponenter, så du kan tænde/slukke for hele systemet på forstærkeren. SWITCHED AC OUTET Forstærker OUT VIDEO 1 IN Videobåndoptager OUTPUT INPUT VIDEO VIDEO OUT IN VIDEO VIDEO AUDIO AUDIO AUDIO AUDIO OUT IN eller D-afspiller (via /D-jackstikkene) Forstærker / til stikkontakt i væggen Forsigtig Forvis dig om, at den komponent, der er tilsluttet forstærkerens vekselstrømsudtag, ikke har et effektforbrug, der overstiger 100 watt. Tilslut ikke el-apparater med et højt wattforbrug som f.eks. strygejern, el-vifter eller fjernsyn til dette udtag. /D VIDEO IN AUDIO IN eller D-afspiller OUTPUT VIDEO AUDIO Hvad er det næste jeg skal gøre? Gå til næste afsnit og forvis dig om, at kontrollerne er i de rigtige stillinger, før du begynder at bruge forstærkeren. Videokamera/videospil Brug VIDEO 3 INPUT-jackerne på frontpanelet. Før du begynder at bruge forstærkeren Forstærker VIDEO 3 INPUT VIDEO AUDIO Camcorder eller videospil OUTPUT VIDEO AUDIO Før du begynder at bruge forstærkeren, skal du forvisse dig om, at du har: Drejet MASTE VOUME helt til venstre (0- position) Valgt passende højttalere. (Se Valg af højttalere på side 6). Sat BAANCE i midterstillingen. Hvad er det næste jeg skal gøre? Gå videre til næste afsnit, hvor du finder oplysninger om isætning af netledning og hvordan du fuldfører dit hjemmebiograf system. Tænd forstærkeren og kontroller den følgende indikator. Tryk på MUTING på fjernbetjeningen, hvis MUTING kommer frem i displayet. 7 DK

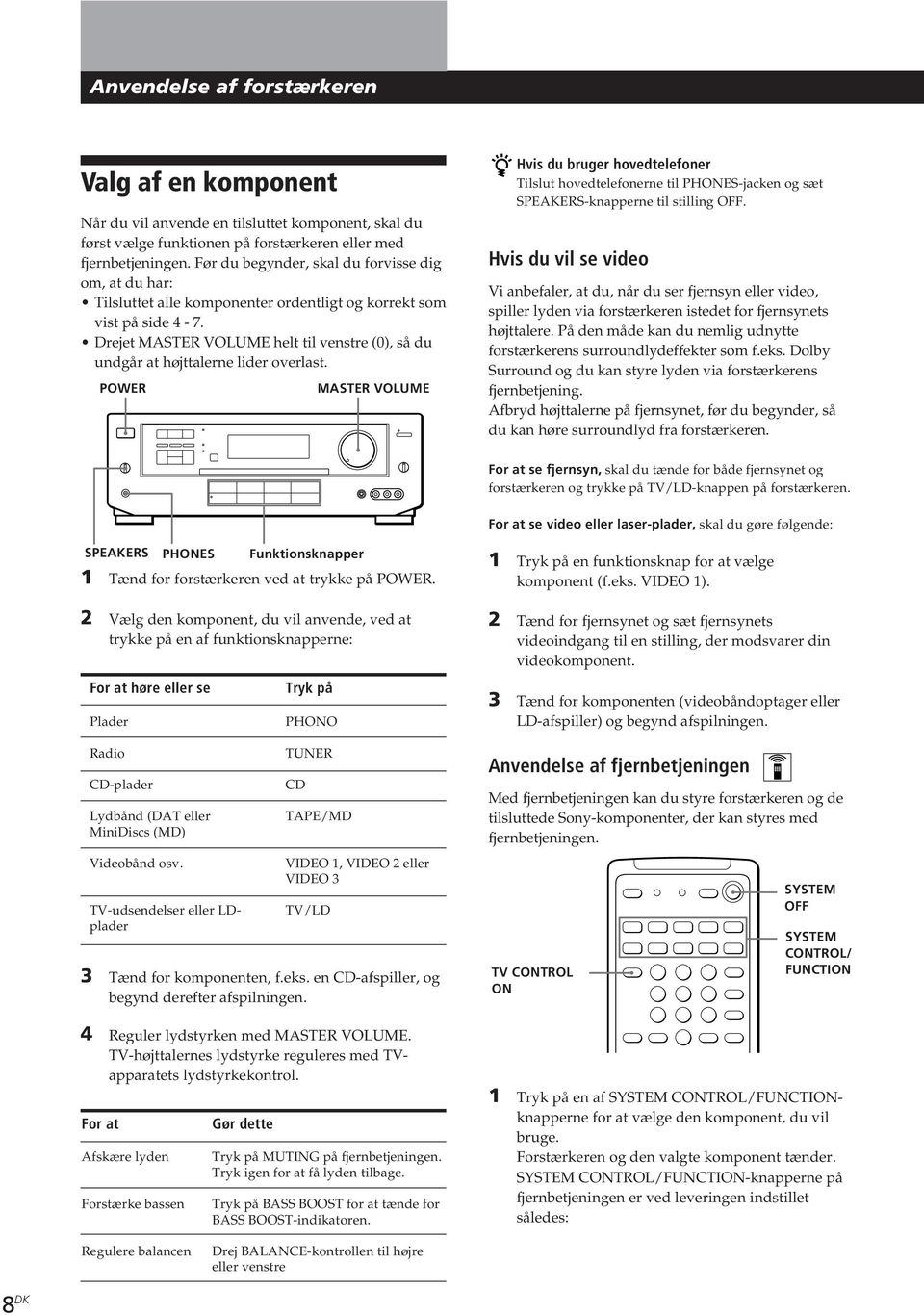

8 Anvendelse af forstærkeren Valg af en komponent Når du vil anvende en tilsluttet komponent, skal du først vælge funktionen på forstærkeren eller med fjernbetjeningen. Før du begynder, skal du forvisse dig om, at du har: Tilsluttet alle komponenter ordentligt og korrekt som vist på side 4-7. Drejet MASTE VOUME helt til venstre (0), så du undgår at højttalerne lider overlast. POWE MASTE VOUME Hvis du bruger hovedtelefoner Tilslut hovedtelefonerne til PHONES-jacken og sæt SPEAKES-knapperne til stilling OFF. Hvis du vil se video Vi anbefaler, at du, når du ser fjernsyn eller video, spiller lyden via forstærkeren istedet for fjernsynets højttalere. På den måde kan du nemlig udnytte forstærkerens surroundlydeffekter som f.eks. Dolby Surround og du kan styre lyden via forstærkerens fjernbetjening. Afbryd højttalerne på fjernsynet, før du begynder, så du kan høre surroundlyd fra forstærkeren. For at se fjernsyn, skal du tænde for både fjernsynet og forstærkeren og trykke på /D-knappen på forstærkeren. For at se video eller laser-plader, skal du gøre følgende: SPEAKES PHONES Funktionsknapper 1 Tænd for forstærkeren ved at trykke på POWE. 2 Vælg den komponent, du vil anvende, ved at trykke på en af funktionsknapperne: For at høre eller se Plader adio CD-plader ydbånd (DAT eller MiniDiscs (MD) Videobånd osv. -udsendelser eller Dplader Tryk på PHONO TUNE CD TAPE/MD VIDEO 1, VIDEO 2 eller VIDEO 3 /D 3 Tænd for komponenten, f.eks. en CD-afspiller, og begynd derefter afspilningen. 4 eguler lydstyrken med MASTE VOUME. -højttalernes lydstyrke reguleres med apparatets lydstyrkekontrol. For at Afskære lyden Forstærke bassen Gør dette Tryk på MUTING på fjernbetjeningen. Tryk igen for at få lyden tilbage. Tryk på BASS BOOST for at tænde for BASS BOOST-indikatoren. 1 Tryk på en funktionsknap for at vælge komponent (f.eks. VIDEO 1). 2 Tænd for fjernsynet og sæt fjernsynets videoindgang til en stilling, der modsvarer din videokomponent. 3 Tænd for komponenten (videobåndoptager eller D-afspiller) og begynd afspilningen. Anvendelse af fjernbetjeningen Med fjernbetjeningen kan du styre forstærkeren og de tilsluttede Sony-komponenter, der kan styres med fjernbetjeningen. CONTO ON SYSTEM OFF SYSTEM CONTO/ FUNCTION 1 Tryk på en af SYSTEM CONTO/FUNCTIONknapperne for at vælge den komponent, du vil bruge. Forstærkeren og den valgte komponent tænder. SYSTEM CONTO/FUNCTION-knapperne på fjernbetjeningen er ved leveringen indstillet således: egulere balancen Drej BAANCE-kontrollen til højre eller venstre 8 DK

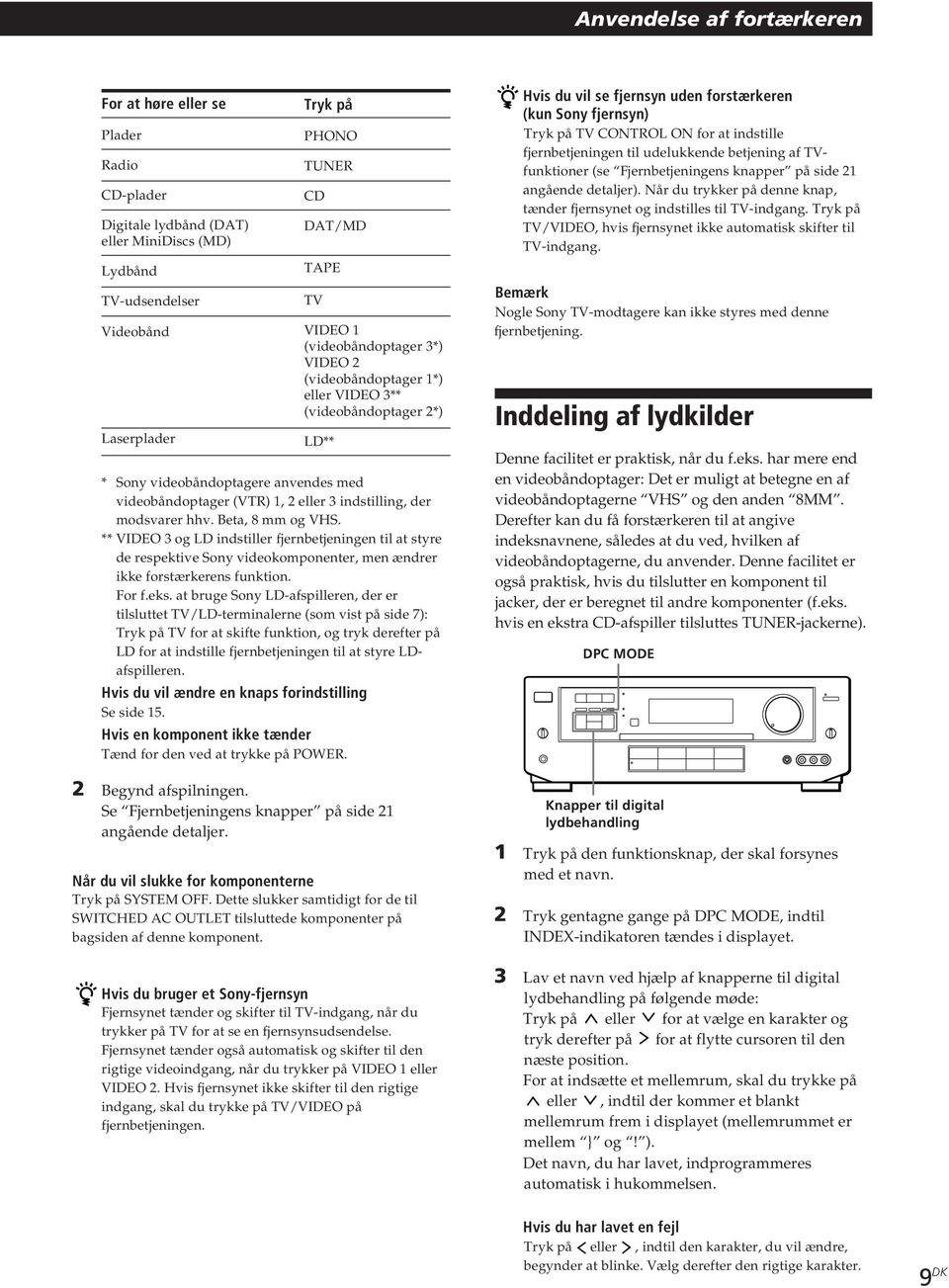

9 Anvendelse af fortærkeren For at høre eller se Plader adio CD-plader Digitale lydbånd (DAT) eller MiniDiscs (MD) ydbånd -udsendelser Videobånd aserplader Tryk på PHONO TUNE CD DAT/MD TAPE VIDEO 1 (videobåndoptager 3*) VIDEO 2 (videobåndoptager 1*) eller VIDEO 3** (videobåndoptager 2*) D** * Sony videobåndoptagere anvendes med videobåndoptager (VT) 1, 2 eller 3 indstilling, der modsvarer hhv. Beta, 8 mm og VHS. ** VIDEO 3 og D indstiller fjernbetjeningen til at styre de respektive Sony videokomponenter, men ændrer ikke forstærkerens funktion. For f.eks. at bruge Sony D-afspilleren, der er tilsluttet /D-terminalerne (som vist på side 7): Tryk på for at skifte funktion, og tryk derefter på D for at indstille fjernbetjeningen til at styre Dafspilleren. Hvis du vil ændre en knaps forindstilling Se side 15. Hvis en komponent ikke tænder Tænd for den ved at trykke på POWE. 2 Begynd afspilningen. Se Fjernbetjeningens knapper på side 21 angående detaljer. Når du vil slukke for komponenterne Tryk på SYSTEM OFF. Dette slukker samtidigt for de til SWITCHED AC OUTET tilsluttede komponenter på bagsiden af denne komponent. Hvis du bruger et Sony-fjernsyn Fjernsynet tænder og skifter til -indgang, når du trykker på for at se en fjernsynsudsendelse. Fjernsynet tænder også automatisk og skifter til den rigtige videoindgang, når du trykker på VIDEO 1 eller VIDEO 2. Hvis fjernsynet ikke skifter til den rigtige indgang, skal du trykke på /VIDEO på fjernbetjeningen. Hvis du vil se fjernsyn uden forstærkeren (kun Sony fjernsyn) Tryk på CONTO ON for at indstille fjernbetjeningen til udelukkende betjening af funktioner (se Fjernbetjeningens knapper på side 21 angående detaljer). Når du trykker på denne knap, tænder fjernsynet og indstilles til -indgang. Tryk på /VIDEO, hvis fjernsynet ikke automatisk skifter til -indgang. Bemærk Nogle Sony -modtagere kan ikke styres med denne fjernbetjening. Inddeling af lydkilder Denne facilitet er praktisk, når du f.eks. har mere end en videobåndoptager: Det er muligt at betegne en af videobåndoptagerne VHS og den anden 8MM. Derefter kan du få forstærkeren til at angive indeksnavnene, således at du ved, hvilken af videobåndoptagerne, du anvender. Denne facilitet er også praktisk, hvis du tilslutter en komponent til jacker, der er beregnet til andre komponenter (f.eks. hvis en ekstra CD-afspiller tilsluttes TUNE-jackerne). DPC MODE Knapper til digital lydbehandling 1 Tryk på den funktionsknap, der skal forsynes med et navn. 2 Tryk gentagne gange på DPC MODE, indtil INDEX-indikatoren tændes i displayet. 3 av et navn ved hjælp af knapperne til digital lydbehandling på følgende møde: Tryk på eller for at vælge en karakter og tryk derefter på for at flytte cursoren til den næste position. For at indsætte et mellemrum, skal du trykke på eller, indtil der kommer et blankt mellemrum frem i displayet (mellemrummet er mellem } og! ). Det navn, du har lavet, indprogrammeres automatisk i hukommelsen. Hvis du har lavet en fejl Tryk på eller, indtil den karakter, du vil ændre, begynder at blinke. Vælg derefter den rigtige karakter. 9 DK

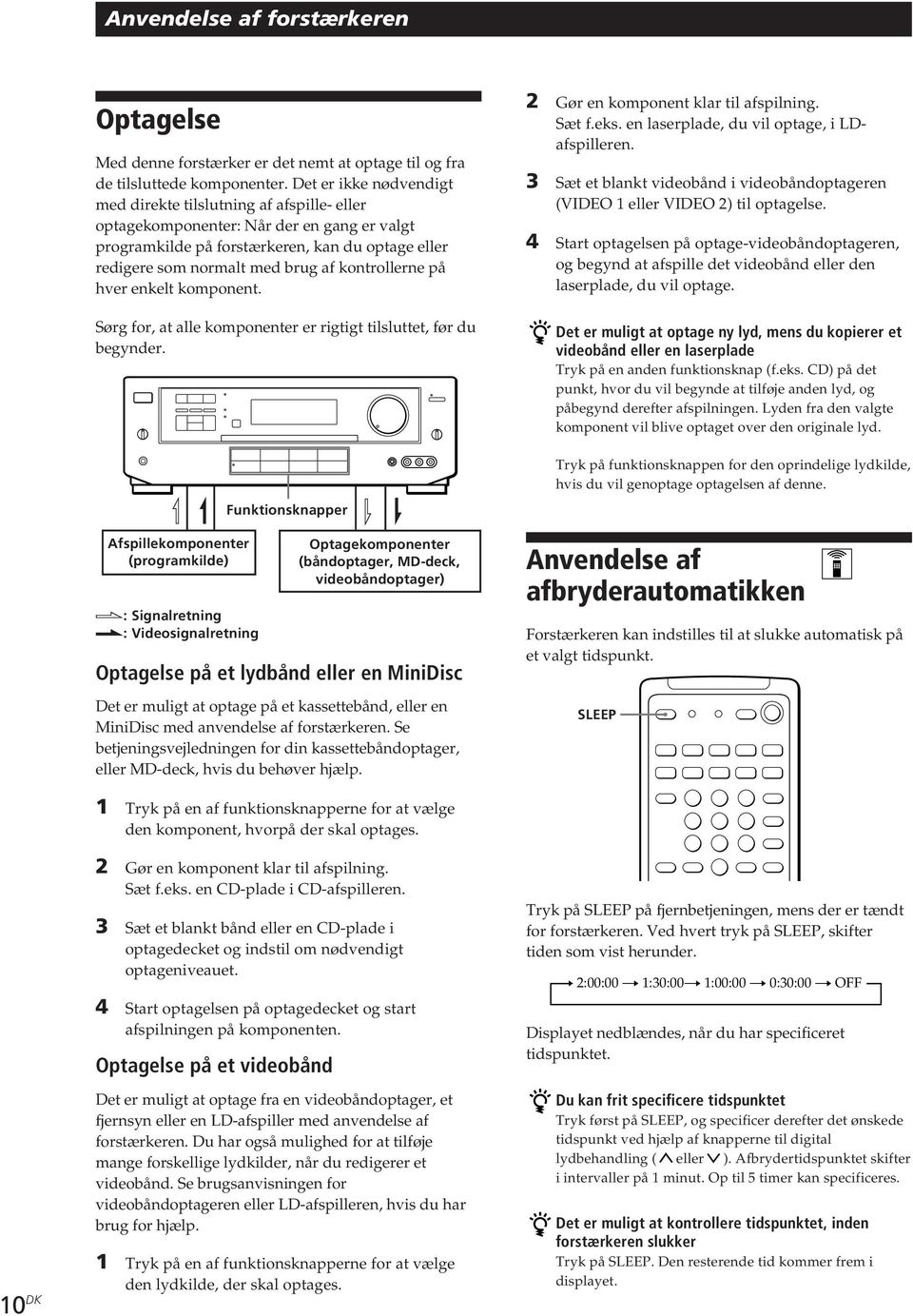

10 Anvendelse af forstærkeren Optagelse Med denne forstærker er det nemt at optage til og fra de tilsluttede komponenter. Det er ikke nødvendigt med direkte tilslutning af afspille- eller optagekomponenter: Når der en gang er valgt programkilde på forstærkeren, kan du optage eller redigere som normalt med brug af kontrollerne på hver enkelt komponent. Sørg for, at alle komponenter er rigtigt tilsluttet, før du begynder. 2 Gør en komponent klar til afspilning. Sæt f.eks. en laserplade, du vil optage, i Dafspilleren. 3 Sæt et blankt videobånd i videobåndoptageren (VIDEO 1 eller VIDEO 2) til optagelse. 4 Start optagelsen på optage-videobåndoptageren, og begynd at afspille det videobånd eller den laserplade, du vil optage. Det er muligt at optage ny lyd, mens du kopierer et videobånd eller en laserplade Tryk på en anden funktionsknap (f.eks. CD) på det punkt, hvor du vil begynde at tilføje anden lyd, og påbegynd derefter afspilningen. yden fra den valgte komponent vil blive optaget over den originale lyd. Tryk på funktionsknappen for den oprindelige lydkilde, hvis du vil genoptage optagelsen af denne. ç c Funktionsknapper ç c Afspillekomponenter (programkilde) ç: Signalretning c: Videosignalretning Optagekomponenter (båndoptager, MD-deck, videobåndoptager) Optagelse på et lydbånd eller en MiniDisc Det er muligt at optage på et kassettebånd, eller en MiniDisc med anvendelse af forstærkeren. Se betjeningsvejledningen for din kassettebåndoptager, eller MD-deck, hvis du behøver hjælp. Anvendelse af afbryderautomatikken Forstærkeren kan indstilles til at slukke automatisk på et valgt tidspunkt. SEEP 1 Tryk på en af funktionsknapperne for at vælge den komponent, hvorpå der skal optages. 10 DK 2 Gør en komponent klar til afspilning. Sæt f.eks. en CD-plade i CD-afspilleren. 3 Sæt et blankt bånd eller en CD-plade i optagedecket og indstil om nødvendigt optageniveauet. 4 Start optagelsen på optagedecket og start afspilningen på komponenten. Optagelse på et videobånd Det er muligt at optage fra en videobåndoptager, et fjernsyn eller en D-afspiller med anvendelse af forstærkeren. Du har også mulighed for at tilføje mange forskellige lydkilder, når du redigerer et videobånd. Se brugsanvisningen for videobåndoptageren eller D-afspilleren, hvis du har brug for hjælp. 1 Tryk på en af funktionsknapperne for at vælge den lydkilde, der skal optages. Tryk på SEEP på fjernbetjeningen, mens der er tændt for forstærkeren. Ved hvert tryk på SEEP, skifter tiden som vist herunder. n 2:00:00 n 1:30:00n 1:00:00 n 0:30:00 n OFF Displayet nedblændes, når du har specificeret tidspunktet. Du kan frit specificere tidspunktet Tryk først på SEEP, og specificer derefter det ønskede tidspunkt ved hjælp af knapperne til digital lydbehandling ( eller ). Afbrydertidspunktet skifter i intervaller på 1 minut. Op til 5 timer kan specificeres. Det er muligt at kontrollere tidspunktet, inden forstærkeren slukker Tryk på SEEP. Den resterende tid kommer frem i displayet.

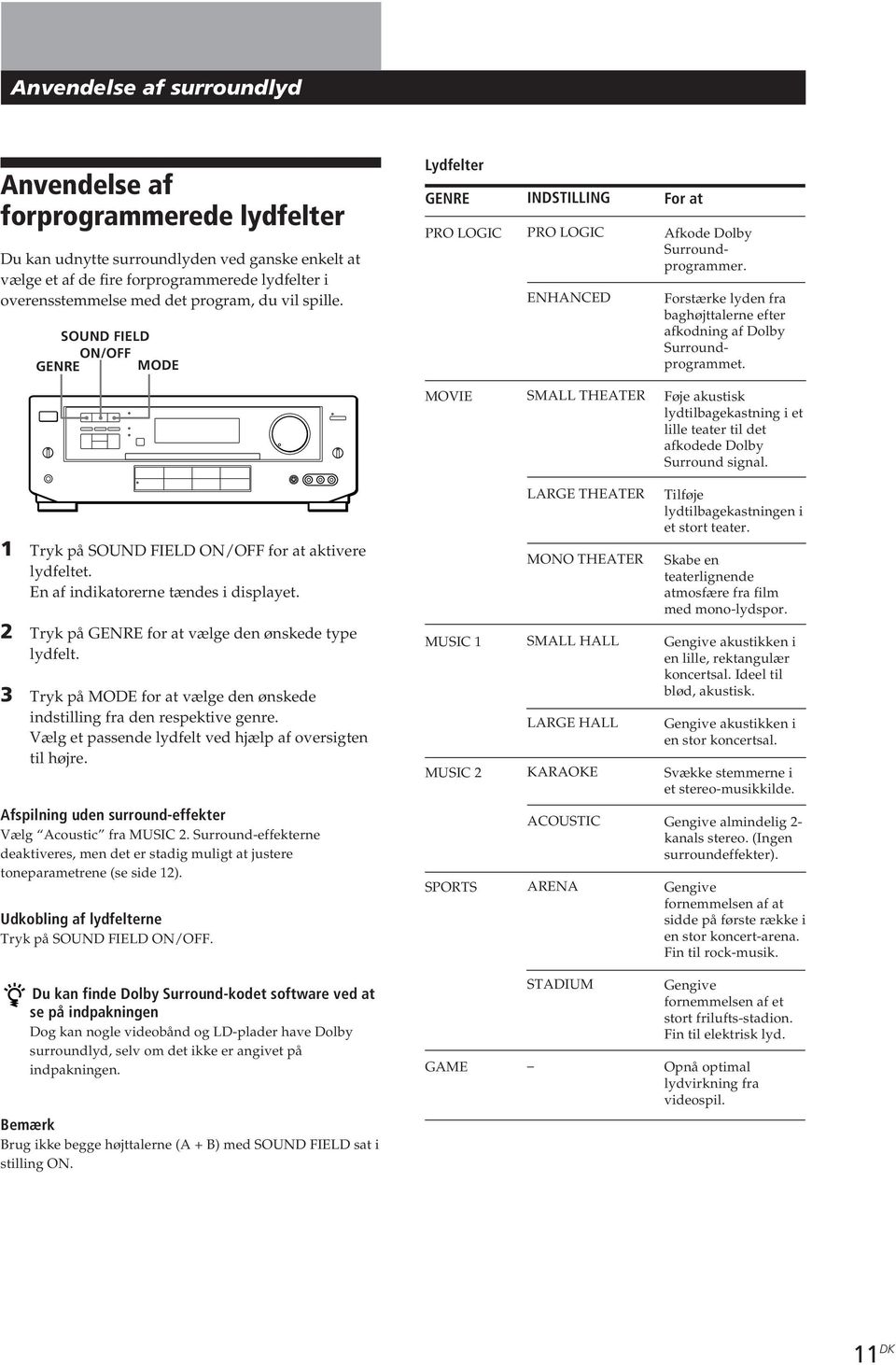

11 Anvendelse af surroundlyd Anvendelse af surroundlyd Anvendelse af forprogrammerede lydfelter Du kan udnytte surroundlyden ved ganske enkelt at vælge et af de fire forprogrammerede lydfelter i overensstemmelse med det program, du vil spille. SOUND FIED ON/OFF GENE MODE ydfelter GENE PO OGIC INDSTIING PO OGIC ENHANCED For at Afkode Dolby Surroundprogrammer. Forstærke lyden fra baghøjttalerne efter afkodning af Dolby Surroundprogrammet. MOVIE SMA THEATE Føje akustisk lydtilbagekastning i et lille teater til det afkodede Dolby Surround signal. 1 Tryk på SOUND FIED ON/OFF for at aktivere lydfeltet. En af indikatorerne tændes i displayet. AGE THEATE MONO THEATE Tilføje lydtilbagekastningen i et stort teater. Skabe en teaterlignende atmosfære fra film med mono-lydspor. 2 Tryk på GENE for at vælge den ønskede type lydfelt. 3 Tryk på MODE for at vælge den ønskede indstilling fra den respektive genre. Vælg et passende lydfelt ved hjælp af oversigten til højre. MUSIC 1 MUSIC 2 SMA HA AGE HA KAAOKE Gengive akustikken i en lille, rektangulær koncertsal. Ideel til blød, akustisk. Gengive akustikken i en stor koncertsal. Svække stemmerne i et stereo-musikkilde. Afspilning uden surround-effekter Vælg Acoustic fra MUSIC 2. Surround-effekterne deaktiveres, men det er stadig muligt at justere toneparametrene (se side 12). Udkobling af lydfelterne Tryk på SOUND FIED ON/OFF. SPOTS ACOUSTIC AENA Gengive almindelig 2- kanals stereo. (Ingen surroundeffekter). Gengive fornemmelsen af at sidde på første række i en stor koncert-arena. Fin til rock-musik. Du kan finde Dolby Surround-kodet software ved at se på indpakningen Dog kan nogle videobånd og D-plader have Dolby surroundlyd, selv om det ikke er angivet på indpakningen. GAME STADIUM Gengive fornemmelsen af et stort frilufts-stadion. Fin til elektrisk lyd. Opnå optimal lydvirkning fra videospil. Bemærk Brug ikke begge højttalerne (A + B) med SOUND FIED sat i stilling ON. 11 DK

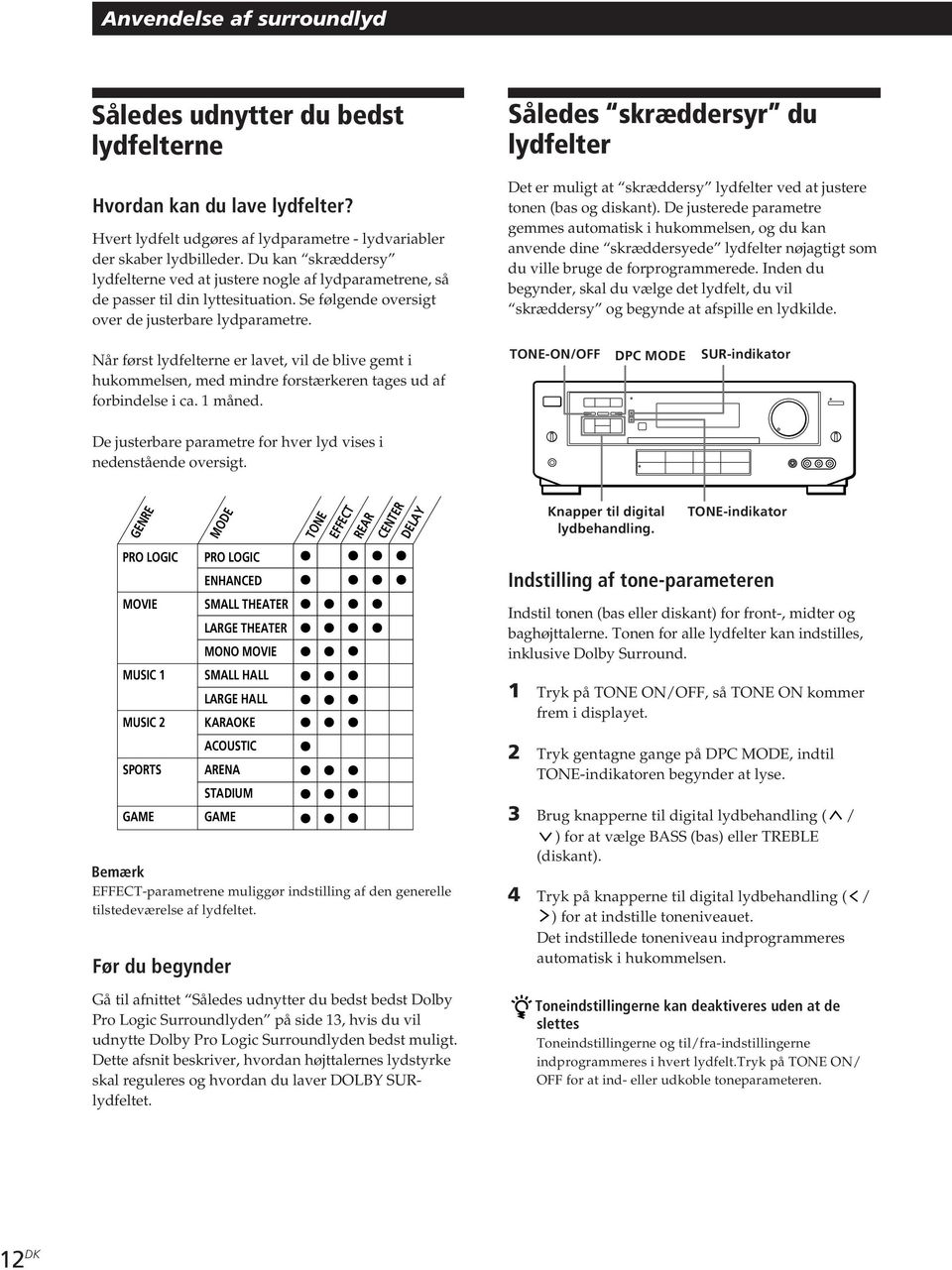

12 Anvendelse af surroundlyd Således udnytter du bedst lydfelterne Hvordan kan du lave lydfelter? Hvert lydfelt udgøres af lydparametre - lydvariabler der skaber lydbilleder. Du kan skræddersy lydfelterne ved at justere nogle af lydparametrene, så de passer til din lyttesituation. Se følgende oversigt over de justerbare lydparametre. Således skræddersyr du lydfelter Det er muligt at skræddersy lydfelter ved at justere tonen (bas og diskant). De justerede parametre gemmes automatisk i hukommelsen, og du kan anvende dine skræddersyede lydfelter nøjagtigt som du ville bruge de forprogrammerede. Inden du begynder, skal du vælge det lydfelt, du vil skræddersy og begynde at afspille en lydkilde. Når først lydfelterne er lavet, vil de blive gemt i hukommelsen, med mindre forstærkeren tages ud af forbindelse i ca. 1 måned. TONE-ON/OFF DPC MODE SU-indikator De justerbare parametre for hver lyd vises i nedenstående oversigt. GENE MODE TONE EFFECT EA CENTE DEAY Knapper til digital lydbehandling. TONE-indikator PO OGIC MOVIE MUSIC 1 MUSIC 2 SPOTS GAME Bemærk EFFECT-parametrene muliggør indstilling af den generelle tilstedeværelse af lydfeltet. Før du begynder PO OGIC ENHANCED SMA THEATE AGE THEATE MONO MOVIE SMA HA AGE HA KAAOKE ACOUSTIC AENA STADIUM GAME Gå til afnittet Således udnytter du bedst bedst Dolby Pro ogic Surroundlyden på side 13, hvis du vil udnytte Dolby Pro ogic Surroundlyden bedst muligt. Dette afsnit beskriver, hvordan højttalernes lydstyrke skal reguleres og hvordan du laver DOBY SUlydfeltet. Indstilling af tone-parameteren Indstil tonen (bas eller diskant) for front-, midter og baghøjttalerne. Tonen for alle lydfelter kan indstilles, inklusive Dolby Surround. 1 Tryk på TONE ON/OFF, så TONE ON kommer frem i displayet. 2 Tryk gentagne gange på DPC MODE, indtil TONE-indikatoren begynder at lyse. 3 Brug knapperne til digital lydbehandling ( / ) for at vælge BASS (bas) eller TEBE (diskant). 4 Tryk på knapperne til digital lydbehandling ( / ) for at indstille toneniveauet. Det indstillede toneniveau indprogrammeres automatisk i hukommelsen. Toneindstillingerne kan deaktiveres uden at de slettes Toneindstillingerne og til/fra-indstillingerne indprogrammeres i hvert lydfelt.tryk på TONE ON/ OFF for at ind- eller udkoble toneparameteren. 12 DK

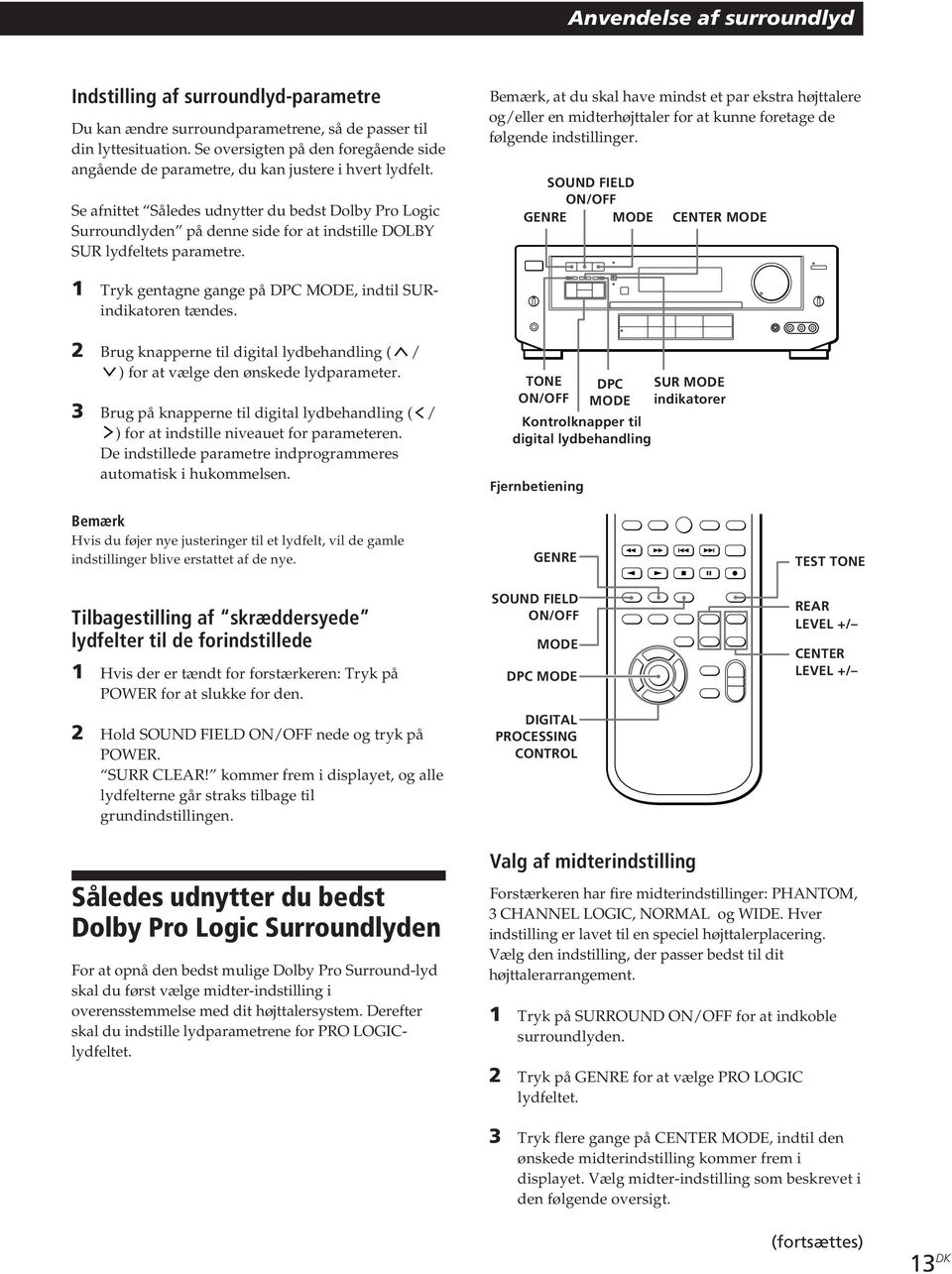

13 Anvendelse af surroundlyd Indstilling af surroundlyd-parametre Du kan ændre surroundparametrene, så de passer til din lyttesituation. Se oversigten på den foregående side angående de parametre, du kan justere i hvert lydfelt. Se afnittet Således udnytter du bedst Dolby Pro ogic Surroundlyden på denne side for at indstille DOBY SU lydfeltets parametre. Bemærk, at du skal have mindst et par ekstra højttalere og/eller en midterhøjttaler for at kunne foretage de følgende indstillinger. SOUND FIED ON/OFF GENE MODE CENTE MODE 1 Tryk gentagne gange på DPC MODE, indtil SUindikatoren tændes. 2 Brug knapperne til digital lydbehandling ( / ) for at vælge den ønskede lydparameter. 3 Brug på knapperne til digital lydbehandling ( / ) for at indstille niveauet for parameteren. De indstillede parametre indprogrammeres automatisk i hukommelsen. TONE ON/OFF DPC MODE Kontrolknapper til digital lydbehandling Fjernbetiening SU MODE indikatorer Bemærk Hvis du føjer nye justeringer til et lydfelt, vil de gamle indstillinger blive erstattet af de nye. GENE 0 ) = + 9 ( p P r TEST TONE Tilbagestilling af skræddersyede lydfelter til de forindstillede 1 Hvis der er tændt for forstærkeren: Tryk på POWE for at slukke for den. SOUND FIED ON/OFF MODE DPC MODE EA EVE +/ CENTE EVE +/ 2 Hold SOUND FIED ON/OFF nede og tryk på POWE. SU CEA! kommer frem i displayet, og alle lydfelterne går straks tilbage til grundindstillingen. DIGITA POCESSING CONTO Således udnytter du bedst Dolby Pro ogic Surroundlyden For at opnå den bedst mulige Dolby Pro Surround-lyd skal du først vælge midter-indstilling i overensstemmelse med dit højttalersystem. Derefter skal du indstille lydparametrene for PO OGIClydfeltet. Valg af midterindstilling Forstærkeren har fire midterindstillinger: PHANTOM, 3 CHANNE OGIC, NOMA og WIDE. Hver indstilling er lavet til en speciel højttalerplacering. Vælg den indstilling, der passer bedst til dit højttalerarrangement. 1 Tryk på SUOUND ON/OFF for at indkoble surroundlyden. 2 Tryk på GENE for at vælge PO OGIC lydfeltet. 3 Tryk flere gange på CENTE MODE, indtil den ønskede midterindstilling kommer frem i displayet. Vælg midter-indstilling som beskrevet i den følgende oversigt. (fortsættes) 13 DK

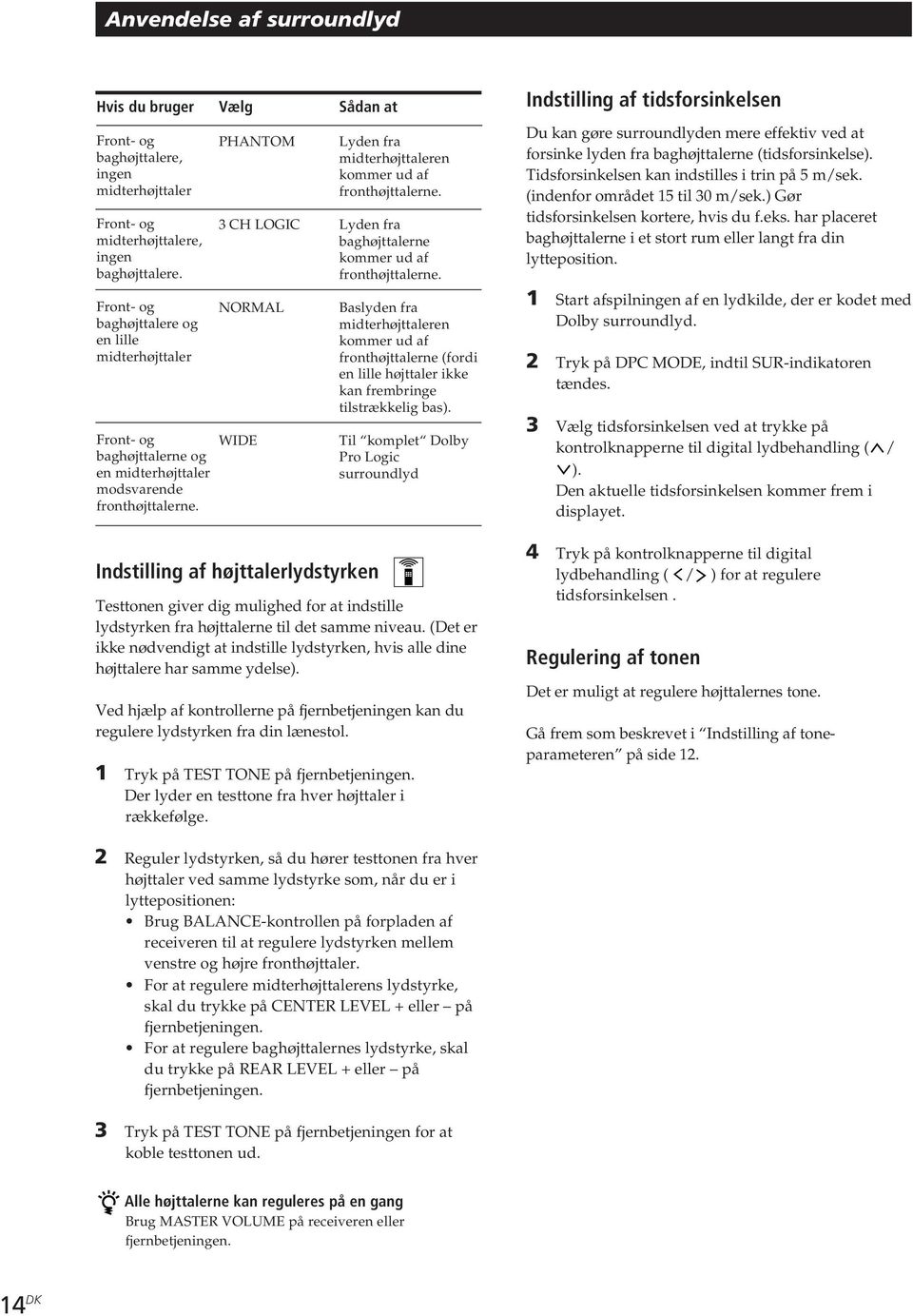

14 Anvendelse af surroundlyd Hvis du bruger Front- og baghøjttalere, ingen midterhøjttaler Front- og midterhøjttalere, ingen baghøjttalere. Front- og baghøjttalere og en lille midterhøjttaler Front- og baghøjttalerne og en midterhøjttaler modsvarende fronthøjttalerne. Vælg PHANTOM 3 CH OGIC NOMA WIDE Sådan at yden fra midterhøjttaleren kommer ud af fronthøjttalerne. yden fra baghøjttalerne kommer ud af fronthøjttalerne. Baslyden fra midterhøjttaleren kommer ud af fronthøjttalerne (fordi en lille højttaler ikke kan frembringe tilstrækkelig bas). Til komplet Dolby Pro ogic surroundlyd Indstilling af tidsforsinkelsen Du kan gøre surroundlyden mere effektiv ved at forsinke lyden fra baghøjttalerne (tidsforsinkelse). Tidsforsinkelsen kan indstilles i trin på 5 m/sek. (indenfor området 15 til 30 m/sek.) Gør tidsforsinkelsen kortere, hvis du f.eks. har placeret baghøjttalerne i et stort rum eller langt fra din lytteposition. 1 Start afspilningen af en lydkilde, der er kodet med Dolby surroundlyd. 2 Tryk på DPC MODE, indtil SU-indikatoren tændes. 3 Vælg tidsforsinkelsen ved at trykke på kontrolknapperne til digital lydbehandling ( / ). Den aktuelle tidsforsinkelsen kommer frem i displayet. Indstilling af højttalerlydstyrken Testtonen giver dig mulighed for at indstille lydstyrken fra højttalerne til det samme niveau. (Det er ikke nødvendigt at indstille lydstyrken, hvis alle dine højttalere har samme ydelse). Ved hjælp af kontrollerne på fjernbetjeningen kan du regulere lydstyrken fra din lænestol. 1 Tryk på TEST TONE på fjernbetjeningen. Der lyder en testtone fra hver højttaler i rækkefølge. 4 Tryk på kontrolknapperne til digital lydbehandling ( / ) for at regulere tidsforsinkelsen. egulering af tonen Det er muligt at regulere højttalernes tone. Gå frem som beskrevet i Indstilling af toneparameteren på side eguler lydstyrken, så du hører testtonen fra hver højttaler ved samme lydstyrke som, når du er i lyttepositionen: Brug BAANCE-kontrollen på forpladen af receiveren til at regulere lydstyrken mellem venstre og højre fronthøjttaler. For at regulere midterhøjttalerens lydstyrke, skal du trykke på CENTE EVE + eller på fjernbetjeningen. For at regulere baghøjttalernes lydstyrke, skal du trykke på EA EVE + eller på fjernbetjeningen. 3 Tryk på TEST TONE på fjernbetjeningen for at koble testtonen ud. Alle højttalerne kan reguleres på en gang Brug MASTE VOUME på receiveren eller fjernbetjeningen. 14 DK

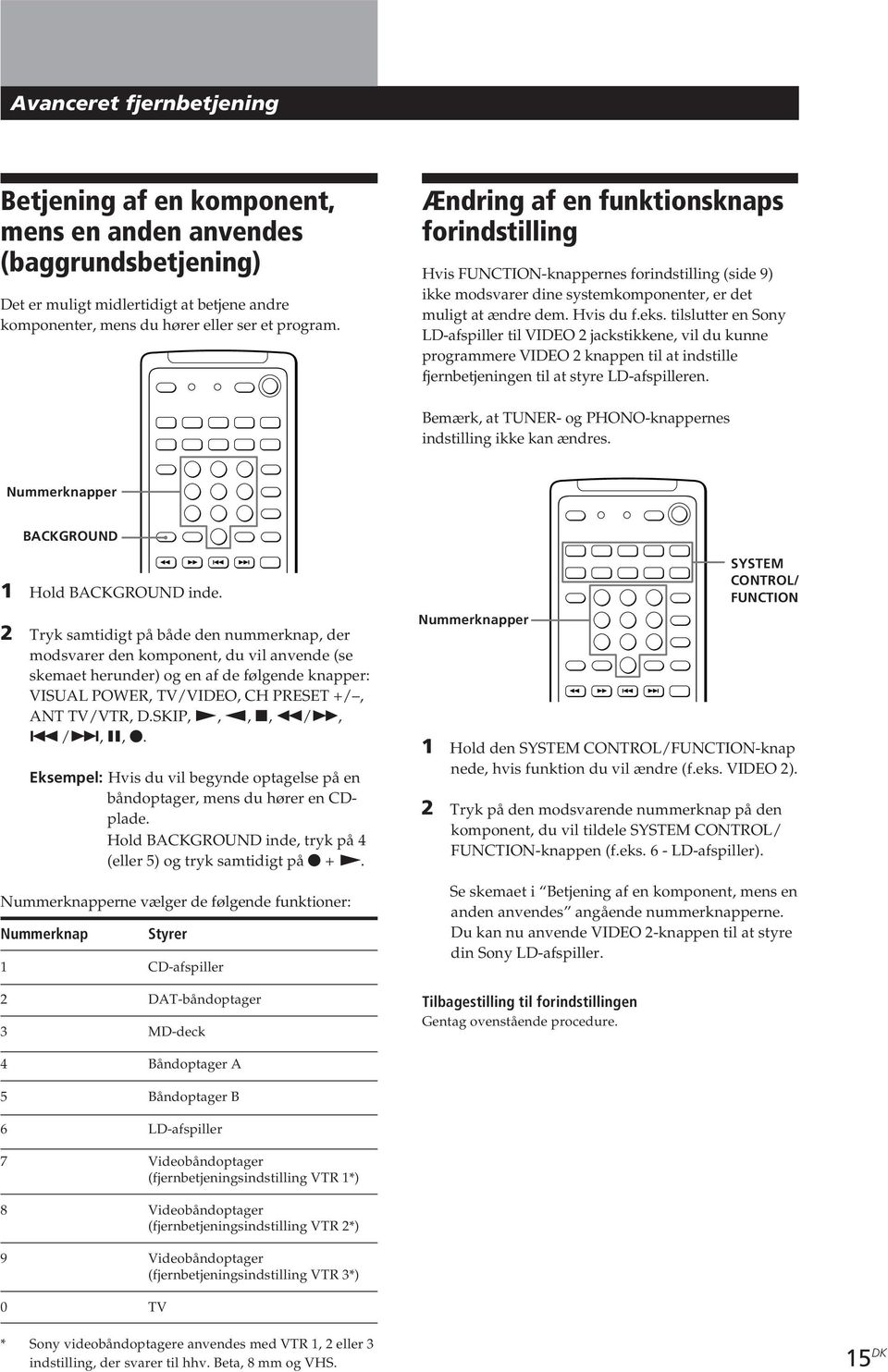

15 Avanceret fjernbetjening Avanceret fjernbetjening Betjening af en komponent, mens en anden anvendes (baggrundsbetjening) Det er muligt midlertidigt at betjene andre komponenter, mens du hører eller ser et program. Ændring af en funktionsknaps forindstilling Hvis FUNCTION-knappernes forindstilling (side 9) ikke modsvarer dine systemkomponenter, er det muligt at ændre dem. Hvis du f.eks. tilslutter en Sony D-afspiller til VIDEO 2 jackstikkene, vil du kunne programmere VIDEO 2 knappen til at indstille fjernbetjeningen til at styre D-afspilleren. Bemærk, at TUNE- og PHONO-knappernes indstilling ikke kan ændres. Nummerknapper BACKGOUND 0 ) = + 1 Hold BACKGOUND inde. 2 Tryk samtidigt på både den nummerknap, der modsvarer den komponent, du vil anvende (se skemaet herunder) og en af de følgende knapper: VISUA POWE, /VIDEO, CH PESET +/, ANT /VT, D.SKIP, (, 9, p, 0/), =/+, P, r. Eksempel: Hvis du vil begynde optagelse på en båndoptager, mens du hører en CDplade. Hold BACKGOUND inde, tryk på 4 (eller 5) og tryk samtidigt på r + (. Nummerknapperne vælger de følgende funktioner: Nummerknap 1 Styrer CD-afspiller Nummerknapper 0 ) = + SYSTEM CONTO/ FUNCTION 1 Hold den SYSTEM CONTO/FUNCTION-knap nede, hvis funktion du vil ændre (f.eks. VIDEO 2). 2 Tryk på den modsvarende nummerknap på den komponent, du vil tildele SYSTEM CONTO/ FUNCTION-knappen (f.eks. 6 - D-afspiller). Se skemaet i Betjening af en komponent, mens en anden anvendes angående nummerknapperne. Du kan nu anvende VIDEO 2-knappen til at styre din Sony D-afspiller DAT-båndoptager MD-deck Båndoptager A Båndoptager B D-afspiller Videobåndoptager (fjernbetjeningsindstilling VT 1*) Videobåndoptager (fjernbetjeningsindstilling VT 2*) Videobåndoptager (fjernbetjeningsindstilling VT 3*) Tilbagestilling til forindstillingen Gentag ovenstående procedure. * Sony videobåndoptagere anvendes med VT 1, 2 eller 3 indstilling, der svarer til hhv. Beta, 8 mm og VHS. 15 DK

16 Avanceret fjernbetjening 16 DK Programmering af fjernbetjeningen Fjernbetjeningen kan styre komponenter af andet fabrikat end Sony ved at lære kontrolsignalerne fra disses fjernbetjeninger. Når først denne fjernbetjening har lært de andre komponenters signaler, kan du bruge disse komponenter som en del af dit system. Brug desuden denne programmeringsfunktion, hvis du har nogen Sony-komponenter, der ikke virker med denne fjernbetjening. Denne fjernbetjening kan lære signaler fra andre fjernbetjeninger med infrarøde stråler. Inden du begynder at programmere signaler, skal du forvisse dig om, at de to fjernbetjeninger: Er direkte rettet mod hinanden (se Trin 3 herunder) Har en indbyrdes afstand af ca. 5 cm mellem sig Ikke flyttes under programmeringen æreindikator (EAN) BACKGOUND 1 Tryk på SYSTEM CONTO/FUNCTIONknappen på den komponent, der skal programmeres. Hvis du f.eks. vil programmere en CD-afspillers fjernbetjening, skal du trykke på CD. 2 Tryk på EAN for at tænde for EANindikatoren. 3 Tryk på knappen på dette apparats fjernbetjening, der skal lære signalet fra den anden fjernbetjening. Brug kun de mørke knapper herover (se Fjernbetjeningens knapper på side 21 angående, hvilke knapper der kan anvendes til at styre hver enkelt komponent. Anden fjernbetjening Ca. 5 cm 0 ) = + 9 ( p P r EAN Hvis EAN-indikatoren blinker hurtigt Du kan ikke bruge den knap, du har trykket på. SYSTEM CONTO/ FUNCTION Forstærkers fjernbetjening 4 Vælg den funktion forstærkerens fjernbetjening skal lære på fjernbetjeningen og hold knappen nede, indtil EAN-indikatoren lyser konstant. 5 Gentag trin 3 og 4 for at programmere flere knapper. Bemærk, at hver knap kun kan lære et enkelt signal fra en anden fjernbetjening. 6 Tryk på EAN. Når EAN-indikatoren er slukket, kan du begynde at styre den anden komponent med de programmerede knapper. Når du programmerer optagesignalet Hold r knappen på forstærkerens fjernbetjening inde og tryk på optageknappen på den anden fjernbetjening. Kontroller følgende, hvis du ikke kan programmere signalerne: Hvis EAN-indikatoren ikke begynder at lyse, er det fordi batterierne er svage. Skift begge batterierne ud med nye. Hvis EAN-indikatoren ikke begynder at blinke eller lyse i hhv. Trin 3 eller 4, er det fordi der er interferens. Annuller signalet som beskrevet i Annullering af det programmerede signal herunder og programmer forfra igen. Afstanden mellem de to fjernbetjeninger er for stor. Sørg for at der kun er 5 cm imellem dem. Hvis du ikke går videre til de følgende trin indenfor omkring 1 minut under Trin 2 og 3, vil fjernbetjeningen automatisk forlade ære indstillingen. Begynd i dette tilfælde forfra igen fra Trin 2. Hvis fjernbetjeningens hukommelse er fuld (hvis du programmerer Sony-komponenters signaler, kan du gemme ca. 60 signaler i hukommelsen), kan du programmere et nyt signal i en allerede programmeret knap, men det gamle signal vil blive annulleret til fordel for det nye. Bemærk Du kan ikke tænde for programmerede komponenter ved at trykke på en SYSTEM CONTO/FUNCTION-knap. Du er nødt til at gøre dette med komponentens POWEknap. ad være med at programmere fjernbetjeningssignaler fra air-condition anlæg eller andre el-apparater. Annullering af det programmerede signal For at annullere de programmerede signaler, skal du gøre følgende. Knappens funktion går tilbage til den forindstillede. 1 Tryk på EAN, så EAN-indikatoren begynder at lyse. 2 Hold den knap, der skal annulleres, inde sammen med knappen BACKGOUND, indtil EANindikatoren slukker.

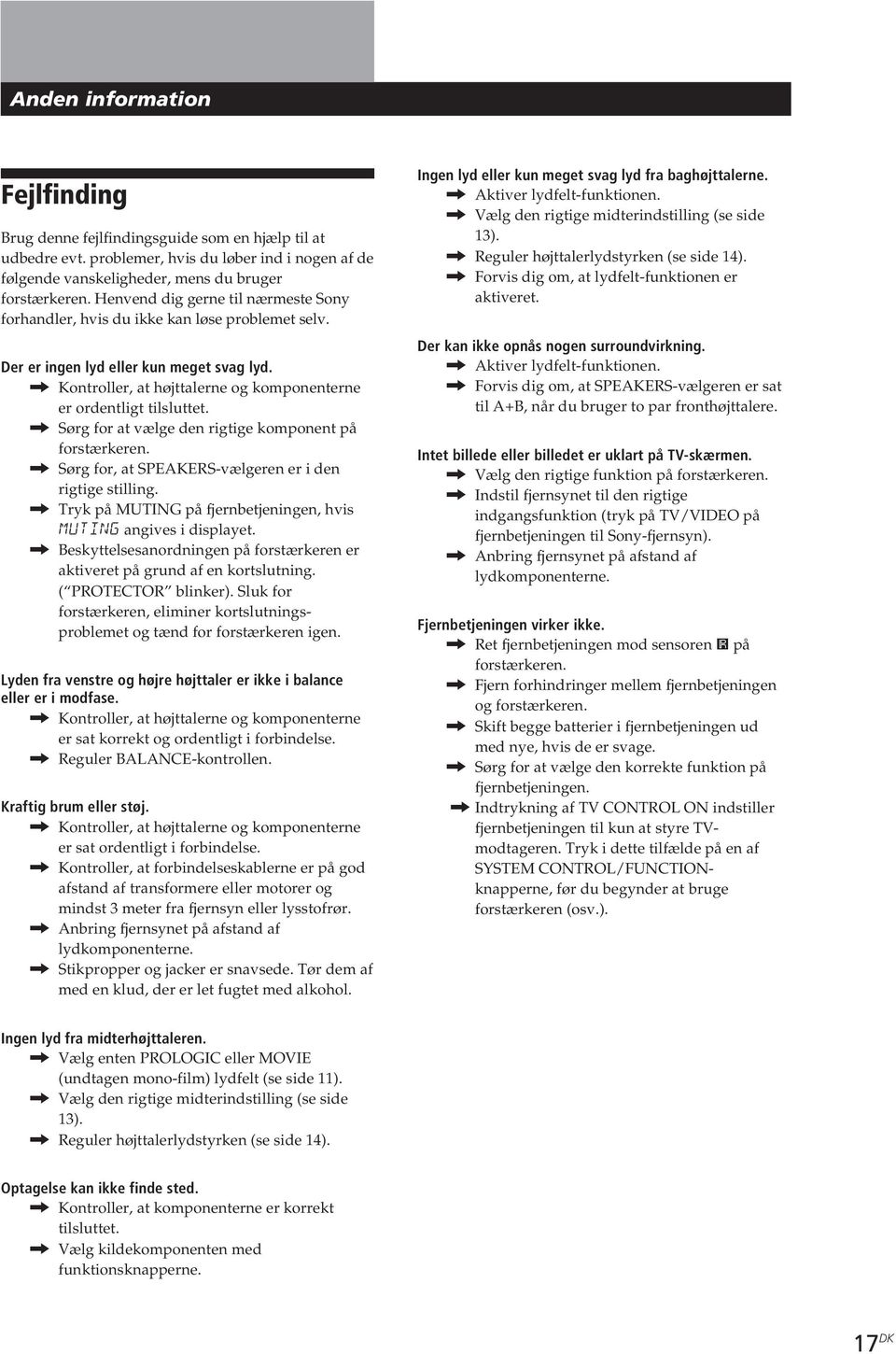

17 Anden information Fejlfinding Brug denne fejlfindingsguide som en hjælp til at udbedre evt. problemer, hvis du løber ind i nogen af de følgende vanskeligheder, mens du bruger forstærkeren. Henvend dig gerne til nærmeste Sony forhandler, hvis du ikke kan løse problemet selv. Der er ingen lyd eller kun meget svag lyd. / Kontroller, at højttalerne og komponenterne er ordentligt tilsluttet. / Sørg for at vælge den rigtige komponent på forstærkeren. / Sørg for, at SPEAKES-vælgeren er i den rigtige stilling. / Tryk på MUTING på fjernbetjeningen, hvis MUTING angives i displayet. / Beskyttelsesanordningen på forstærkeren er aktiveret på grund af en kortslutning. ( POTECTO blinker). Sluk for forstærkeren, eliminer kortslutningsproblemet og tænd for forstærkeren igen. yden fra venstre og højre højttaler er ikke i balance eller er i modfase. / Kontroller, at højttalerne og komponenterne er sat korrekt og ordentligt i forbindelse. / eguler BAANCE-kontrollen. Kraftig brum eller støj. / Kontroller, at højttalerne og komponenterne er sat ordentligt i forbindelse. / Kontroller, at forbindelseskablerne er på god afstand af transformere eller motorer og mindst 3 meter fra fjernsyn eller lysstofrør. / Anbring fjernsynet på afstand af lydkomponenterne. / Stikpropper og jacker er snavsede. Tør dem af med en klud, der er let fugtet med alkohol. Ingen lyd eller kun meget svag lyd fra baghøjttalerne. / Aktiver lydfelt-funktionen. / Vælg den rigtige midterindstilling (se side 13). / eguler højttalerlydstyrken (se side 14). / Forvis dig om, at lydfelt-funktionen er aktiveret. Der kan ikke opnås nogen surroundvirkning. / Aktiver lydfelt-funktionen. / Forvis dig om, at SPEAKES-vælgeren er sat til A+B, når du bruger to par fronthøjttalere. Intet billede eller billedet er uklart på -skærmen. / Vælg den rigtige funktion på forstærkeren. / Indstil fjernsynet til den rigtige indgangsfunktion (tryk på /VIDEO på fjernbetjeningen til Sony-fjernsyn). / Anbring fjernsynet på afstand af lydkomponenterne. Fjernbetjeningen virker ikke. / et fjernbetjeningen mod sensoren g på forstærkeren. / Fjern forhindringer mellem fjernbetjeningen og forstærkeren. / Skift begge batterier i fjernbetjeningen ud med nye, hvis de er svage. / Sørg for at vælge den korrekte funktion på fjernbetjeningen. / Indtrykning af CONTO ON indstiller fjernbetjeningen til kun at styre modtageren. Tryk i dette tilfælde på en af SYSTEM CONTO/FUNCTIONknapperne, før du begynder at bruge forstærkeren (osv.). Ingen lyd fra midterhøjttaleren. / Vælg enten POOGIC eller MOVIE (undtagen mono-film) lydfelt (se side 11). / Vælg den rigtige midterindstilling (se side 13). / eguler højttalerlydstyrken (se side 14). Optagelse kan ikke finde sted. / Kontroller, at komponenterne er korrekt tilsluttet. / Vælg kildekomponenten med funktionsknapperne. 17 DK

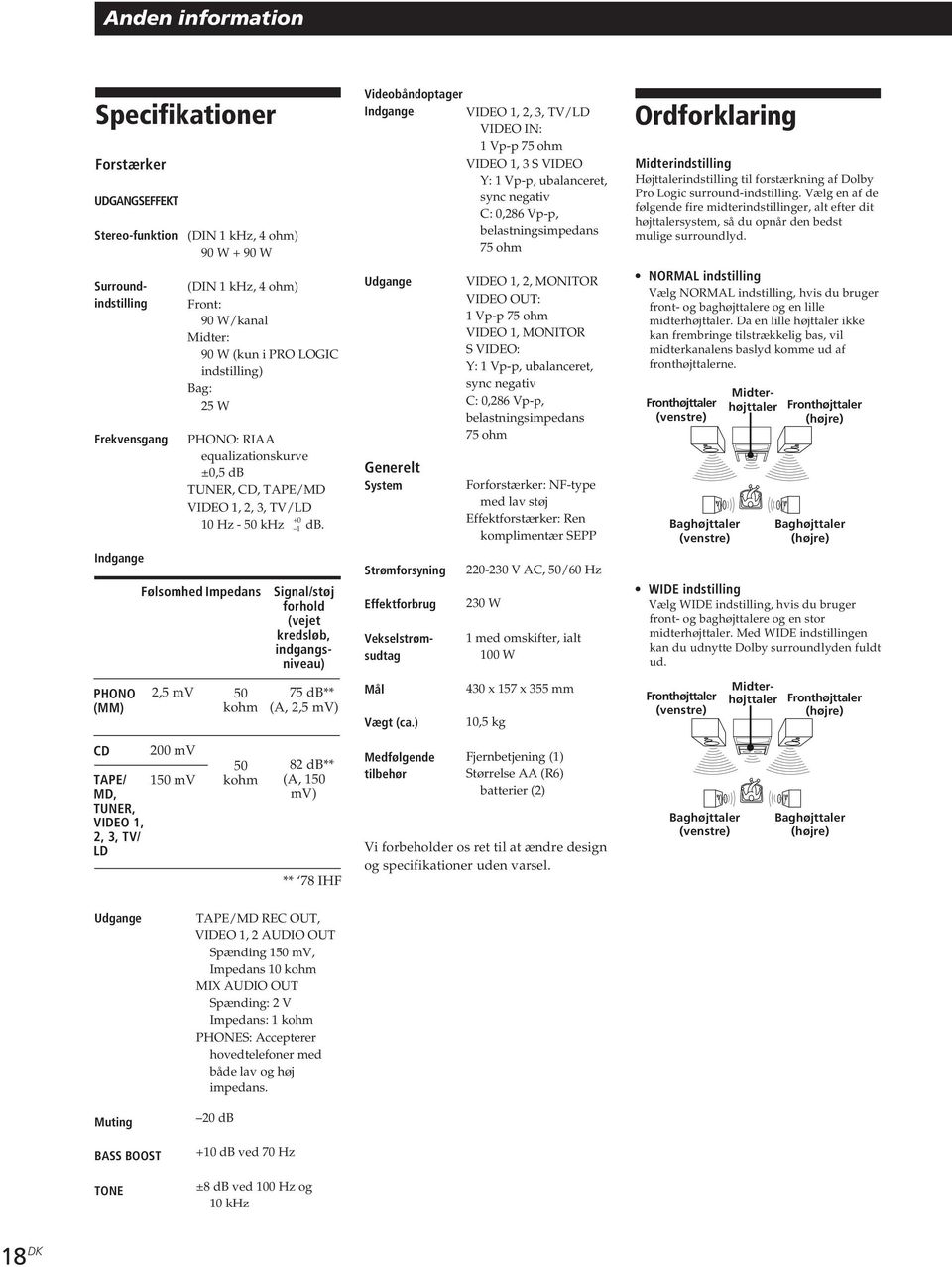

18 Anden information Specifikationer Forstærker UDGANGSEFFEKT Stereo-funktion Vekselstrømsudtag Surroundindstilling Frekvensgang Indgange PHONO (MM) (DIN 1 khz, 4 ohm) 90 W + 90 W (DIN 1 khz, 4 ohm) Front: 90 W/kanal Midter: 90 W (kun i PO OGIC indstilling) Bag: 25 W PHONO: IAA equalizationskurve ±0,5 db TUNE, CD, TAPE/MD VIDEO 1, 2, 3, /D Hz - 50 khz db. Følsomhed Impedans 2,5 mv 50 kohm 1 75 db** (A, 2,5 mv) Videobåndoptager Indgange VIDEO 1, 2, 3, /D VIDEO IN: 1 Vp-p 75 ohm VIDEO 1, 3 S VIDEO Y: 1 Vp-p, ubalanceret, sync negativ C: 0,286 Vp-p, belastningsimpedans 75 ohm Udgange Generelt System Strømforsyning Effektforbrug Mål Vægt (ca.) VIDEO 1, 2, MONITO VIDEO OUT: 1 Vp-p 75 ohm VIDEO 1, MONITO S VIDEO: Y: 1 Vp-p, ubalanceret, sync negativ C: 0,286 Vp-p, belastningsimpedans 75 ohm Forforstærker: NF-type med lav støj Effektforstærker: en komplimentær SEPP V AC, 50/60 Hz 230 W 1 med omskifter, ialt 100 W 430 x 157 x 355 mm 10,5 kg Ordforklaring Midterindstilling Højttalerindstilling til forstærkning af Dolby Pro ogic surround-indstilling. Vælg en af de følgende fire midterindstillinger, alt efter dit højttalersystem, så du opnår den bedst mulige surroundlyd. NOMA indstilling Vælg NOMA indstilling, hvis du bruger front- og baghøjttalere og en lille midterhøjttaler. Da en lille højttaler ikke kan frembringe tilstrækkelig bas, vil midterkanalens baslyd komme ud af fronthøjttalerne. Fronthøjttaler (venstre) Baghøjttaler (venstre) WIDE indstilling Vælg WIDE indstilling, hvis du bruger front- og baghøjttalere og en stor midterhøjttaler. Med WIDE indstillingen kan du udnytte Dolby surroundlyden fuldt ud. Fronthøjttaler (venstre) Signal/støj forhold (vejet kredsløb, indgangsniveau) Midterhøjttaler Midterhøjttaler Fronthøjttaler (højre) Baghøjttaler (højre) Fronthøjttaler (højre) CD TAPE/ MD, TUNE, VIDEO 1, 2, 3, / D 200 mv 150 mv 50 kohm 82 db** (A, 150 mv) ** 78 IHF Medfølgende tilbehør Fjernbetjening (1) Størrelse AA (6) batterier (2) Vi forbeholder os ret til at ændre design og specifikationer uden varsel. Baghøjttaler (venstre) Baghøjttaler (højre) Udgange Muting BASS BOOST TONE TAPE/MD EC OUT, VIDEO 1, 2 AUDIO OUT Spænding 150 mv, Impedans 10 kohm MIX AUDIO OUT Spænding: 2 V Impedans: 1 kohm PHONES: Accepterer hovedtelefoner med både lav og høj impedans. 20 db +10 db ved 70 Hz ±8 db ved 100 Hz og 10 khz 18 DK

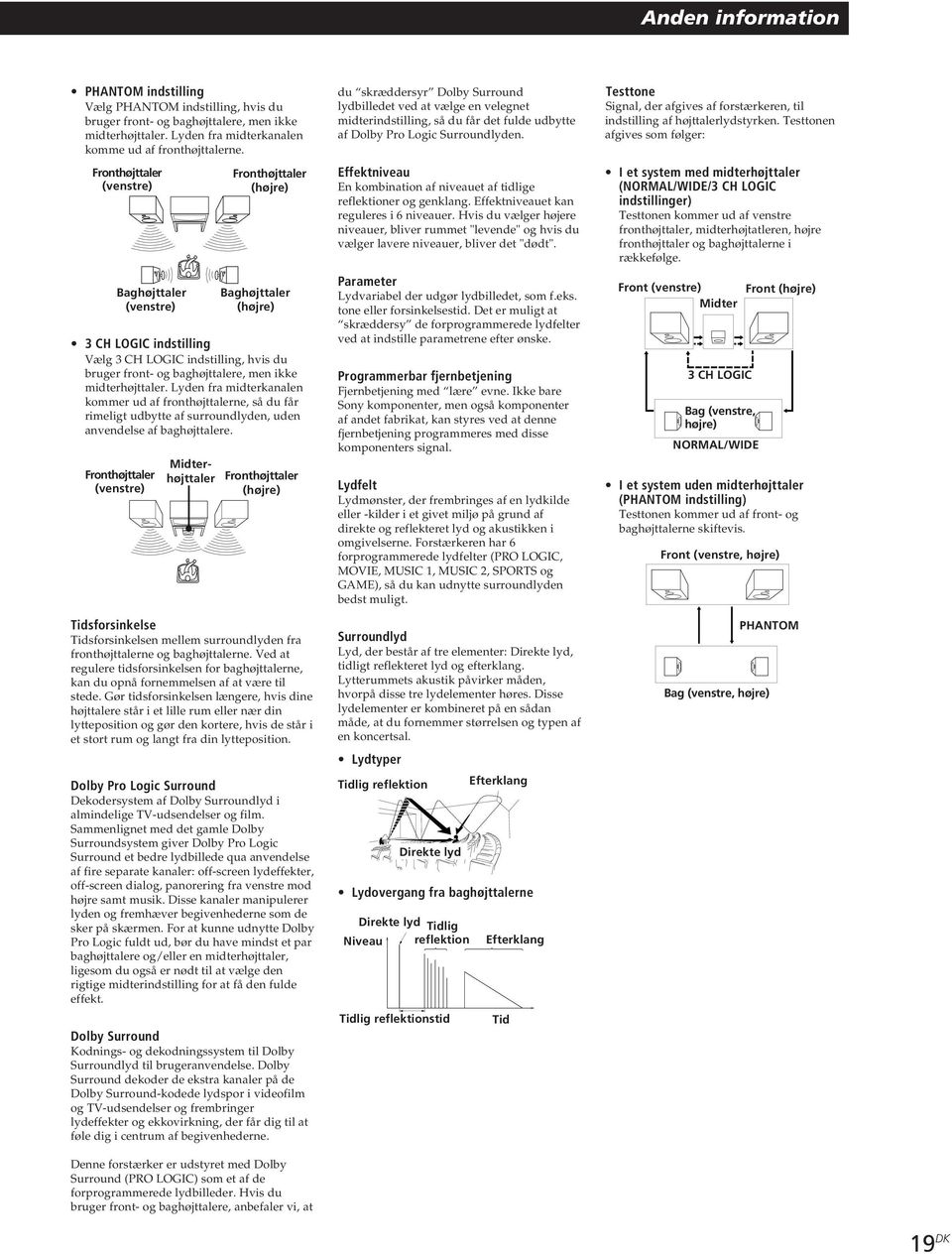

19 Anden information PHANTOM indstilling Vælg PHANTOM indstilling, hvis du bruger front- og baghøjttalere, men ikke midterhøjttaler. yden fra midterkanalen komme ud af fronthøjttalerne. Fronthøjttaler (venstre) Baghøjttaler (venstre) Fronthøjttaler (venstre) Midterhøjttaler Fronthøjttaler (højre) Baghøjttaler (højre) 3 CH OGIC indstilling Vælg 3 CH OGIC indstilling, hvis du bruger front- og baghøjttalere, men ikke midterhøjttaler. yden fra midterkanalen kommer ud af fronthøjttalerne, så du får rimeligt udbytte af surroundlyden, uden anvendelse af baghøjttalere. Fronthøjttaler (højre) Tidsforsinkelse Tidsforsinkelsen mellem surroundlyden fra fronthøjttalerne og baghøjttalerne. Ved at regulere tidsforsinkelsen for baghøjttalerne, kan du opnå fornemmelsen af at være til stede. Gør tidsforsinkelsen længere, hvis dine højttalere står i et lille rum eller nær din lytteposition og gør den kortere, hvis de står i et stort rum og langt fra din lytteposition. Dolby Pro ogic Surround Dekodersystem af Dolby Surroundlyd i almindelige -udsendelser og film. Sammenlignet med det gamle Dolby Surroundsystem giver Dolby Pro ogic Surround et bedre lydbillede qua anvendelse af fire separate kanaler: off-screen lydeffekter, off-screen dialog, panorering fra venstre mod højre samt musik. Disse kanaler manipulerer lyden og fremhæver begivenhederne som de sker på skærmen. For at kunne udnytte Dolby Pro ogic fuldt ud, bør du have mindst et par baghøjttalere og/eller en midterhøjttaler, ligesom du også er nødt til at vælge den rigtige midterindstilling for at få den fulde effekt. Dolby Surround Kodnings- og dekodningssystem til Dolby Surroundlyd til brugeranvendelse. Dolby Surround dekoder de ekstra kanaler på de Dolby Surround-kodede lydspor i videofilm og -udsendelser og frembringer lydeffekter og ekkovirkning, der får dig til at føle dig i centrum af begivenhederne. Denne forstærker er udstyret med Dolby Surround (PO OGIC) som et af de forprogrammerede lydbilleder. Hvis du bruger front- og baghøjttalere, anbefaler vi, at du skræddersyr Dolby Surround lydbilledet ved at vælge en velegnet midterindstilling, så du får det fulde udbytte af Dolby Pro ogic Surroundlyden. Effektniveau En kombination af niveauet af tidlige reflektioner og genklang. Effektniveauet kan reguleres i 6 niveauer. Hvis du vælger højere niveauer, bliver rummet "levende" og hvis du vælger lavere niveauer, bliver det "dødt". Parameter ydvariabel der udgør lydbilledet, som f.eks. tone eller forsinkelsestid. Det er muligt at skræddersy de forprogrammerede lydfelter ved at indstille parametrene efter ønske. Programmerbar fjernbetjening Fjernbetjening med lære evne. Ikke bare Sony komponenter, men også komponenter af andet fabrikat, kan styres ved at denne fjernbetjening programmeres med disse komponenters signal. ydfelt ydmønster, der frembringes af en lydkilde eller -kilder i et givet miljø på grund af direkte og reflekteret lyd og akustikken i omgivelserne. Forstærkeren har 6 forprogrammerede lydfelter (PO OGIC, MOVIE, MUSIC 1, MUSIC 2, SPOTS og GAME), så du kan udnytte surroundlyden bedst muligt. Surroundlyd yd, der består af tre elementer: Direkte lyd, tidligt reflekteret lyd og efterklang. ytterummets akustik påvirker måden, hvorpå disse tre lydelementer høres. Disse lydelementer er kombineret på en sådan måde, at du fornemmer størrelsen og typen af en koncertsal. ydtyper Tidlig reflektion Direkte lyd ydovergang fra baghøjttalerne Direkte lyd Tidlig Niveau reflektion Tidlig reflektionstid Efterklang Efterklang Tid Testtone Signal, der afgives af forstærkeren, til indstilling af højttalerlydstyrken. Testtonen afgives som følger: I et system med midterhøjttaler (NOMA/WIDE/3 CH OGIC indstillinger) Testtonen kommer ud af venstre fronthøjttaler, midterhøjtatleren, højre fronthøjttaler og baghøjttalerne i rækkefølge. Front (venstre) Midter 3 CH OGIC Bag (venstre, højre) NOMA/WIDE Front (højre) I et system uden midterhøjttaler (PHANTOM indstilling) Testtonen kommer ud af front- og baghøjttalerne skiftevis. Front (venstre, højre) PHANTOM Bag (venstre, højre) 19 DK

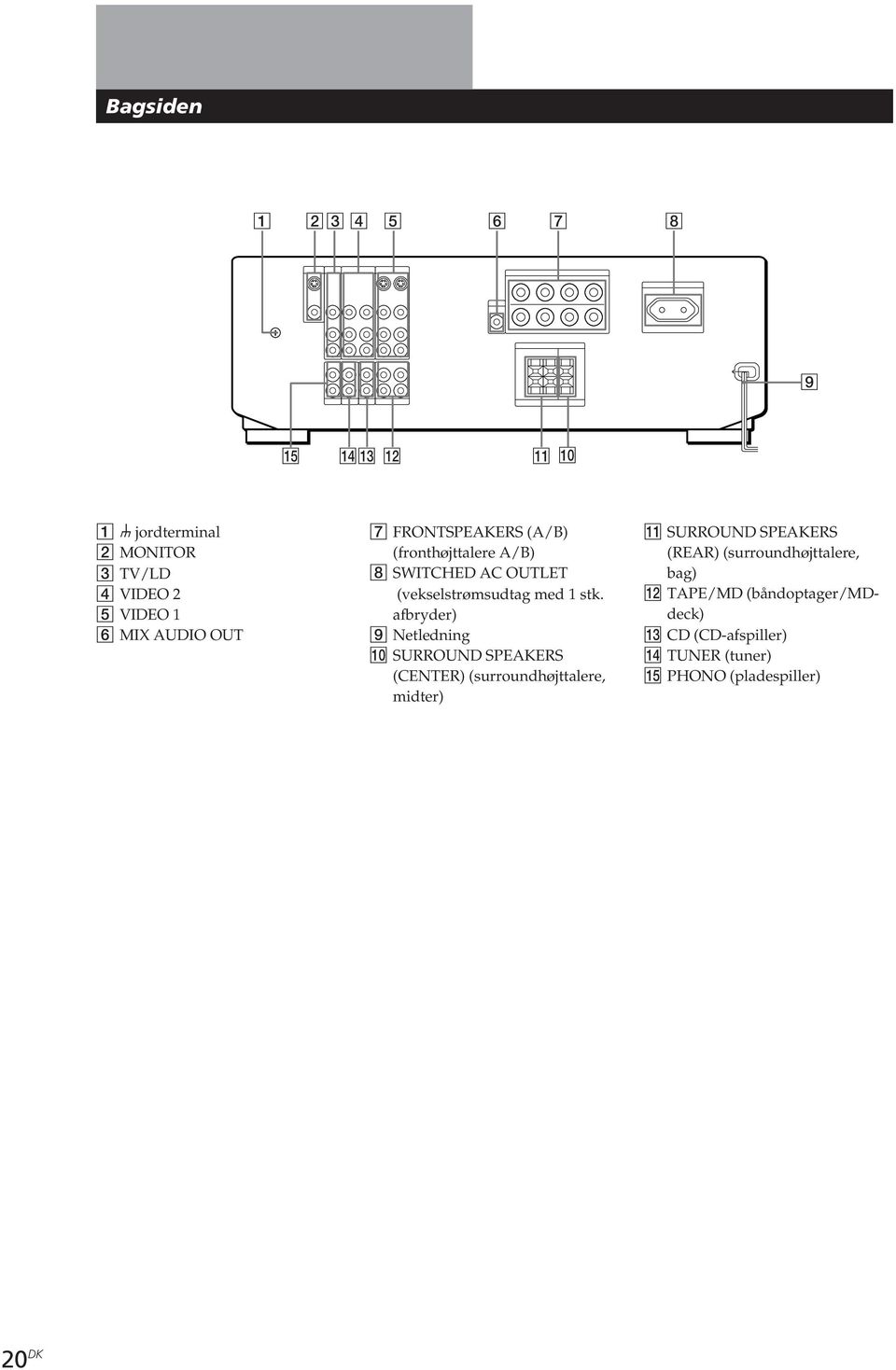

20 Bagsiden !!!!! 0 1 y jordterminal 2 MONITO 3 /D 4 VIDEO 2 5 VIDEO 1 6 MIX AUDIO OUT 7 FONTSPEAKES (A/B) (fronthøjttalere A/B) 8 SWITCHED AC OUTET (vekselstrømsudtag med 1 stk. afbryder) 9 Netledning 0 SUOUND SPEAKES (CENTE) (surroundhøjttalere, midter)! SUOUND SPEAKES (EA) (surroundhøjttalere, bag)! TAPE/MD (båndoptager/mddeck)! CD (CD-afspiller)! TUNE (tuner)! PHONO (pladespiller) 20 DK

21 Fjernbetjeningens knapper Knapper, der ikke er beskrevet på de foregående sider og knapper med andre navne end dem på selve forstærkeren. 0-9 CH/PESET +/ INDEX D. SKIP 0/) =/+ P ( p 9 r r + ( MS DIECTION MS CEA Styrer Tuner CD-afspiller/ MD-deck/Dafspiller Funktion Vælger faste stationsnumre. Vælger spornumre. 0 vælger spornr. 10. / Vælger kanalnumre. videobåndoptager Tuner Søger efter og vælger faste stationer. / videobåndoptager Tuner CD-afspiller CD-afspiller Båndoptager/ MD-deck/ videobåndoptager/ D-afspiller CD-afspiller/ MD-deck/Dafspiller CD-afspiller/ båndoptager/ MD-deck/Dafspiller/ videobåndoptager CD-afspiller/ båndoptager/ MD-deck/Dafspiller/ videobåndoptager CD-afspiller/ båndoptager/ MD-deck/Dafspiller/ videobåndoptager Båndoptager Båndoptager Båndoptager/ MD-deck/ videobåndoptager Båndoptager Båndoptager Vælger forindstillede kanaler. Vælger stationsindeksnavne til indeksstationsindstilling. Springer plader over (kun CD-afspiller med multi-plade skifter). Søger efter spor (i forlæns eller baglæns retning). Går hurtigt frem eller tilbage. Springer spor over. Stopper afspilningen midlertidigt. (Starter også optagelsen, når komponenterne er indstillet til standby til optagelse). Starter afspilningen. Stopper afspilningen. Starter afspilningen på bagsiden af båndet. Indstiller båndoptageren til standby til optagelse. Starter optagelsen, hvis den trykkes ind sammen med ( (eller 9 på fjernbetjeningen). Vælger båndtransportretning (på båndoptagere med MS* funktion). Sletter MS* programmer (på båndoptagere med MSfunktion. Fjernbetjeningsknap Fjernbetjeningsknap MS DIECTION 9/( ENTE /VIDEO VISUA POWE CONTO ON -/- - SUB CH +/ POSITION SWAP P IN P JUMP ANT /VT MASTE VO +/ MUTING SOPE BAND Styrer Båndoptager / videobåndoptager/ D-afspiller /videobåndoptager /videobåndoptager Videobåndoptager Funktion Programmerer spor (kun båndoptager med MS* funktion). Skifter kanaler, hvis den bruges med 0-9. Vælger indgangssignal: -indgang eller videoindgang. Slukker eller tænder for komponenten. Tænder for 'et, skifter indgangen til og indstiller fjernbetjeningen til styring af 'et. Vælger kanalindtastningsindstilling, enten et eller to cifre (kun i Europa). Vælger forindstillede kanaler til lille billede.** Ændrer det lille billedes position.** Bytter om på det lille og det store billede.** Aktiverer billede-ibillede funktionen.** Hopper frem og tilbage mellem gammel og ny kanal. Vælger udgang fra antenneterminalen: signal eller video. egulerer normalt forstærkerens lydstyrke. Hvis CONTO ON er trykket ind, vil den regulere fjernsynets lydstyrke. Afskærer normalt lyden fra forstærkeren. Hvis CONTO ON er trykket ind, vil lyden på selve fjernsynet blive afskåret. Inoperativ Inoperativ * MS: andom Musik Sensor ** Kun Sony fjernsyn med billede-i-billede funktion. Bemærk Ikke alt Sony udstyr kan styres med denne fjernbetjening som vist i oversigten herover. 21 DK

22 Indeks A Afbryderautomatik 10 B, C Baggrundsbetjening 15 Bagside 5, 6, 7, 20 D E Dolby Pro ogic Surround 19 således får du mest ud af 13 Dolby Surroundlyd 11, 19 midterindstilling 13, 18 Effektniveau 12, 19 F, G Fejlfinding 17 Fjernbetjening 8, 10, 13, 15, 16, 21 baggrundsbetjening 15 komponenter 16 programmering 16 styring af Sony styring af ikke-sony ændring af indstillingen 15 H Hvis du vil se video 8 Højttalere impedans 6 tilslutning 5 placering 5 valg af højttalersystem 6 I, J, K Inddeling af lydkilde 9 Indstilling af højttalerlydstyrke 14 lydstyrke 8 parameter 12, 13 tidsforsinkelse 14 tone 12, 14 M N ydfelt forprogrammerede 11 justerbare parametre 12 skræddersyning af 12 ydkilde inddeling 9 valg af 8 Midterindstilling 13, 18 Navngivning. Se Inddeling NOMA indstilling 14, 18 PHANTOM indstilling 14, 19 3 OGIC indstilling 14, 19 WIDE indstilling 14, 18 NOMA indstilling 14, 18 O Optagelse på en MD 10 på et kassettebånd 10 på et videobånd 10 Overspilning. Se Optagelse P, Q Parameter 12, 13 PHANTOM indstilling 14, 19 Programmering af fjernbetjeningen 16 sletning af signalet 16 S T U V andom Music sensor. Se MS edigering. Se Optagelse MS 21 Skræddersyning af fjernbetjening 15, 16 lydfelt 12 Surroundlyd 11, 13, 19 Testtone 14, 19 3 CH OGIC MODE 14, 19 Tidsforsinkelse 14, 19 Tilslutning af lydkomponenter 5 Tilslutninger højttalere 5 lydkomponenter netledning 7 oversigt 4 /videobåndoptagere 6 Udpakning 4 Valg af lydkilde med brug af fjernbetjeningen 8 W, X, Y, Z WIDE indstilling 14, 18 Kontrollernes navne Knapper ANT /VT / D. SKIP 21 BACKGOUND 15 BASS BOOST 8 CD 8, 9 CENTE EVE 14 CENTE MODE 13 DIGIGA POCESSING CONTOS 9, 12, 13 DPC MODE 9, 12, 13 GENE 11, 13 EAN 16 MASTE VO 8, 14, 21 MODE 11, 13 MUTING 8 PHONO 8 EA EVE 14 MS CEA 21 9/( MS DIECTION 21 MS/STAT/ENTE 21 SEEP 10 SOUND FIED ON/OFF 11, 13 SYSTEM CONTO/ FUNCTION 8, 15 SYSTEM OFF 8 TAPE/MD 8 TEST TONE 14, 19 TONE ON/OFF 12 TUNE 8, 9 /D 8 CONTO ON 9 /VIDEO 9, 21 VIDEO 1 8, 9 VIDEO 2 8, 9 VIDEO 3 8, 9 VISUA POWE 21 / / / 9, 10, 12, 13, 14 0/) 21 =/+ 21 P 21 r 21 Numerisk 15 Omskifter og vælger POWE 8 SPEAKES 6 Kontroller BAANCE 8 MASTE VOUME 8, 14, 21 Jacker PHONES 8 Indikatorer Andet DPC 9, 12, 13 EAN 16 g 4, DK
