1 Turvallisuusasiat SSAB:n Raahen terästehtaalla Teollisuuden 11. säteilyturvallisuuspäivät Jaakko Louhisalmi

2 Sisältö SSAB ja Merox Säteilyn käyttö tehtaalla Kierrätysteräksen käyttö Säteilyvalvonta Esimerkkitapauksia Muuta kierrätysteräksen turvallisuudesta 2

3 SSAB:n historia 1878 Domnarvets Järnverk, Borlänge 1913 Oxelösunds Järnverk AB 1956 IPSCO:n Vuonna 1978 yhdistettiin Borlängen, Luulajan ja Oxelösundin rautaruukit, ja yhtiön nimeksi annettiin SSAB 2007 SSAB ostaa IPSCO:n 1940 Norrbottens Järnverk, Luulaja 1960 Rautaruukki Vuonna 1980 Tibnor siirtyy osaksi SSAB:tä 1976 Tibnor 2014 SSAB ja Rautaruukki fuusioituvat yhdeksi yhtiöksi 3

4 SSAB lyhyesti Pohjoismainen ja yhdysvaltalainen maailmanlaajuisesti toimiva teräsyhtiö Pitkälle kehitettyjen lujien terästen ja nuorrutusterästen sekä nauha-, levy- ja putkituotteiden sekä rakentamisen ratkaisujen johtava valmistaja Noin työntekijää 50 maassa Terästehtaita Ruotsissa, Suomessa ja Yhdysvalloissa Vuosittainen teräksen tuotantokapasiteetti 8,8 miljoonaa tonnia Rakentuu viidestä divisioonasta: SSAB Special Steels, SSAB Europe, SSAB Americas, Tibnor, Ruukki Construction Noteerattu Nasdaq OMX Nordic Tukholmassa ja toissijaisesti Nasdaq OMX Helsingissä 4

5 Merox lyhyesti Uusi Merox vastaa kaikkien sivutuotteiden, romujen ja jätteiden hallinnasta Ruotsissa ja Suomessa Meroxin tehtävänä on osana SSAB:ta optimoida SSAB:n sivutuotteiden arvoa ja vähentää jätettä Painopisteet: Materiaalien kierrätys SSAB:n tuotantoon Tuotteiden prosessointi ja myynti ulkopuolisille asiakkaille Hyödyntämättömien jätteiden hallinnointi tai prosessointi uusiksi tuotteiksi Toimintaa kuudella paikkakunnalla Ruotsissa ja Suomessa. Työntekijöiden määrä vuonna 2014 noin 70. Eri toiminnoissa työskentelevien urakoitsijoiden työntekijöitä noin 200. Ulkoisen myynnin liikevaihto 2014: 720 MSEK Sisäisen kierrätyksen arvo 2014: ca MSEK 5

6 Säteilyn käyttö terästehtaalla Säteilyn käyttö säteilylähteen sisältäviä mittalaitteita kohteissa, joissa ei muuta luotettavaa menetelmää, esimerkiksi: paksuusmittari pinnankorkeusmittari tiheysmittari Säteilyturvallisuusorganisaatio omat lähteet, valvonta, käyttö ja huolto säteilyn käytönvalvonta sisäiset ja ulkoiset auditoinnit viranomaistarkastukset harjoitukset turvakierrokset 6

7 Raahen tehtaan teräksen valmistusprosessi Integroitu terästehdas masuuneilla tuotetusta raakaraudasta valmistetaan terästä Terästuotanto 2014 noin 2,4 miljoonaa tonnia Pelletti Kalkkikivi Hiili Kalkinpolttamo Koksaamo Pelletti Koksi Öljy Happi Briketti Romu Teräskuona Raakarauta Rikinpoisto Kierrätysteräs O2 Teräs Konvertteri Senkkakäsittelyt Jatkuvavalu Kierrätettävät materiaalit Briketointi Masuuni Aihio Ku 7

8 Kierrätysteräksen käyttö Terästuotanto 2014 noin 2,4 miljoonaa tonnia Kierrätysteräksen käyttö tonnia RISKI: Säteilylähteen päätyminen sulatukseen kierrätysteräksen joukossa Raakarauta Kierrätysteräs O2 Kierrätysteräs omasta tuotannosta tonnia ona Masuuni Rikinpoisto Teräs Konvertteri Senkkakäsittelyt Jatkuvavalu Aihio Kuumavalssaus Asiakkaat Ostokierrätysteräs pääosin kotimaan markkinoilta tonnia Kylmävalssaus Jatkojalostus Raahe + muu Suomi 8

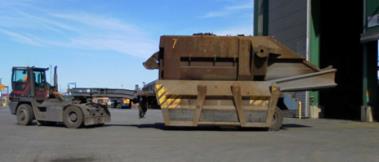

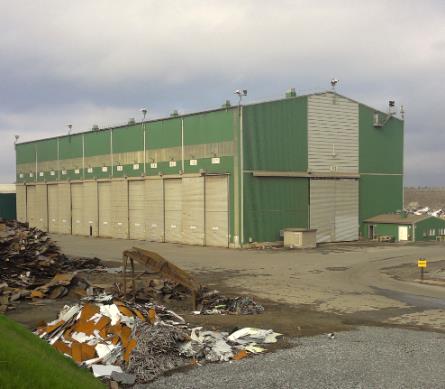

9 Kierrätysteräksen matka prosessiin Säteilyportin läpi romukentälle Varastointi ulkona Siirto terminaaliin 9 Kierrätysteräksen panostus konvertteriin Kourun ajo sulatolle Kourun lastaus

10 Kierrätysteräksen säteilyvalvonta Säteilyportin läpi romukentälle Varastointi ulkona Siirto terminaaliin Kierrätysteräksen panostus konvertteriin Kourun ajo sulatolle tarvittaessa portin läpi Kourun jatkuva mittaus Kourun lastaus: kahmarissa mittaus 10

11 Säteilymittauslaitteet Ajoneuvo- ja junaportit pääsisääntuloväylä romukenttä etelä 5 ilmaisinta hälytys estää pääsyn romukentälle romukenttä pohjoinen 2 ilmaisinta junaportti 2 ilmaisinta valmistaja Thermo Romuterminaalin kourumittaus jatkuva mittaus romukourujen päältä valmistaja Thermo Testaus kuukausittain testilähteellä Ulkopuolisen tekemä huolto ja kalibrointi vuosittain Hälytyksestä tieto suojelupalvelulle ja romuterminaalin vastaanottoon 11

12 Säteilymittauslaitteet Romuterminaalin materiaalinkäsittelykoneen kahmarissa ilmaisin Valmistaja Cetto Toiminta testataan kerran vuorokaudessa bauksiittia sisältävällä tynnyrillä Hälytys näkyy toistaiseksi vain koneen kuljettajalla ilmoittaa suojelupalvelulle Etuja: lyhyt etäisyys, nuklidin tunnistus Haasteita: virransyöttö, suojakotelo 12

13 Säteilymittauslaitteet Lisäksi käsimittareita romuterminaalissa suojelupalvelulla Terästuotteiden säteilemättömyyden varmistaminen Sulasta teräksestä otetusta näytteestä mitataan säteily Ostoaihiot mitataan ennen valssausta 13

14 Hälytyksiä ja tilanteita Edellinen oikea säteilylähde löydetty noin kymmenen vuotta sitten Sähkökatkos sulatolle toimittavat romukourut mitattiin kuukulkijan päältä käsimittarilla Säteilevä kuljettaja lääketieteelliset tutkimukset, esim. varjoainekuvaus Taustasäteilyn muutokset romuterminaalin jatkuvaa mittausta suorittavat laitteet herkkiä säätilan muutokset, esim. voimakas vesisade terminaalin murskepatjan vaihtaminen 14

15 Säteilyhälytys Hälytys ajoneuvoportilta hälytyksen aiheuttajaa ei näy Romukentältä löytyy perävaunu romut kyydissä Kuljettaja tavoitetaan matkalla Ouluun, vetoautossa lastina kiviä Kuljettaja luuli romun aiheuttaneen hälytyksen ja aikoi palata selvittämään asian kivikuorman purun jälkeen Lopputulos Perävaunun romut puhtaat Kivikuorma Etelä-Suomesta, alueelta, jossa maaperässä korkeita pitoisuuksia luonnon säteilyä 15

16 Säteilyhälytys Purkuromua, putkiston osia Alkuperä: Rauhalahden voimalaitos Jyväskylä Putkistoon vuosien aikana saostunut materiaalia, jossa kohonneita pitoisuuksia luonnon säteilyä 2 kuormaa Raaheen toimitukset keskeytettiin, kuormat palautettiin toimittajalle Tausta: purkuliikkeen valvonta petti ja kuormat lähtivät työmaalta ennen tarkistusta 16

17 Muuta kierrätysteräksen turvallisuudesta Romu panostetaan konvertteriin ensin Sula raakarauta kaadetaan romun päälle Romun joukossa oleva vesi, lumi tai jää kaasuuntuu räjähdysmäisesti Samoin umpinaisen esineen sisälle nopeasti muodostuva kova paine aiheuttaa räjähdyksen Puutteellisesti avattu umpinainen esine pahimmillaan kerää vettä/lunta/jäätä Räjähdysvaara 17

18 Kiitos! Kysymyksiä? Jaakko 18 Louhisalmi
