Voimalaitoksen uudistaminen Raahen Voima Oy

Transkriptio

1 Masuunien hiili-injektio Ruukki Metals Oy, Raahe Voimalaitoksen uudistaminen Raahen Voima Oy Pekka Inkala, Raahen Voima Oy

2 Masuunien hiili-injektio Ruukki Metals Oy, Raahe Pekka Inkala, Raahen Voima Oy

3 Raudanvalmistus Masuuni Kivihiili Kalkkikivi Pelletti Pelletti Lisäaineet Kalkinpolttamo Briketointilaitos Briketti Koksi Öljy, kivihiiliterva Koksaamo Happi Ilma 1100 C Happitehdas Kuona 0,45 milj. t/a Granulointi Raakarauta 2,5 milj. t/a Rikinpoisto

4 Hiili-injektio masuuneilla Raudan ja teräksen valmistuskustannuksia voidaan alentaa syöttämällä osa pelkistysaineesta puhallusilmahormien kautta Raahen masuuneilla pelkistysaineena on käytetty öljynjalostuksessa syntyvää pohjaöljyä Vaihtoehtona öljylle on siirtyä syöttämään masuuneihin hienoksi jauhettua kivihiiltä ns. PCI (Pulverized Coal injection) hiili on maailmalla yleisimmin käytetty injektointipelkistysaine masuuneissa

5 Masuunien hiili-injektio Hiili-injektoinnissa raakahiili jauhetaan hienojakoiseksi pölyksi ja siirretään masuuneilla oleville jakolaitteistoille. Jakolaitteistoilta hiili johdetaan putkistoja pitkin puhallushormeilla olevien injektiolanssien kautta masuuniin. Hiilen siirron kantokaasuna käytetään korkeapaineista typpikaasua. Hiili-injektiolaitteistoon sisältyvät raakahiilen varastokenttä, kuljetinjärjestelmä, esimurskaus- ja seulonta-asema, jauhatus- ja kuivauslaitos sekä masuunikohtaiset hiilen jakoasemat. Injektiojakoasemat sijoitetaan molemmille masuuneille hormitason läheisyyteen. Asema sisältää jakolaitteiston sekä hormikohtaiset säätö- ja mittauslaitteet.

6 Masuunin toiminta Kihti pelletti briketti lisäaineet koksi Pehnemissulamisvyöhyke C C Epäsuoran pelkistyksen alue Suoran pelkistyksen alue Kuilu Rasti Rengasputki Hormit Pesä C sulia rauta- ja kuonapisaroita C koksi kuona raakarauta Puhallusilma + rikastushappi Öljyinjektio Rautareikä

7 Pekka Inkala

8 Aikataulu Toteutusaika päätöksestä käyttöönottoon on 21 kk - Päälaitteiden toimitusaika 12 kk - Rakentaminen 12 kk - Kone- ja laiteasennukset 7 kk - Koekäytöt, testaukset ja käyttöönotto 3 kk Masuuni 1 ja masuuni 2 hiili-injektion aloitus 2015 loppuun mennessä.

9 Voimalaitoksen uudistaminen Raahen Voima Oy Pekka Inkala, Raahen Voima Oy

10 Raahen Voima Oy perustaminen Rautaruukki (Ruukki) ja EPV Energia Oy (EPV) ovat perustaneet Raahen Voima Oy -nimisen yhteisyrityksen, joka ostaa Ruukin nykyisen voimalaitosliiketoiminnan ja tekee investoinnin voimalaitoksen uusimiseen. Ruukki omistaa uudesta yhtiöstä 75 % ja EPV 25 %.

11 EPV Energia Oy

12

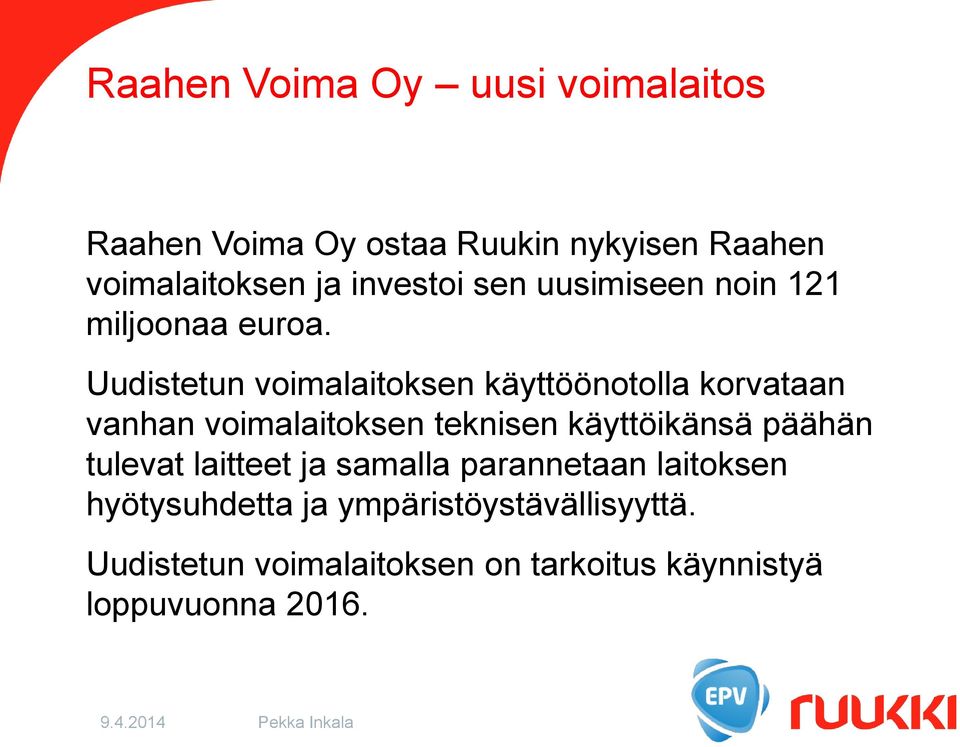

13 Raahen Voima Oy uusi voimalaitos Raahen Voima Oy ostaa Ruukin nykyisen Raahen voimalaitoksen ja investoi sen uusimiseen noin 121 miljoonaa euroa. Uudistetun voimalaitoksen käyttöönotolla korvataan vanhan voimalaitoksen teknisen käyttöikänsä päähän tulevat laitteet ja samalla parannetaan laitoksen hyötysuhdetta ja ympäristöystävällisyyttä. Uudistetun voimalaitoksen on tarkoitus käynnistyä loppuvuonna 2016.

14 Raahen Voima Oy uusi voimalaitos Raahen Voima Oyn voimalaitos tuottaa tällä hetkellä noin puolet tehtaan käyttämästä sähköstä. Suurin osa sähköstä tuotetaan terästehtaan omista prosessikaasuista. Raahen terästehtaan prosesseissa syntyvää lämpöä ja höyryä hyödynnetään sähköntuotannon lisäksi lämmitykseen tehdasalueella sekä kaukolämpönä Raahen Energialle. Raahen Voima Oy jatkaa kaukolämmön toimittamista Raahen Energialle.

15 Raahen Voima Oy uusi voimalaitos Raahen Voima Oy rakennuttaa uuden kattilan K5 (152 MW) ja turbogeneraattorin TG05 (125 MW) Vanhin toiminnassa oleva kattila K3 (165 MW) poistuu käytöstä Vanhin turbogeneraattori TG01 (21 MW) poistuu käytöstä TG02 (65 MW) jää varalaitteeksi K4 (127 MW) jää käyttöön.

16 Raahen Voima Oy uusi voimalaitos

17
