SANEERATTAVIEN RAKENTEIDEN ASBESTI- JA HAITTA-AINE- KARTOITUSRAPORTTI PARKANON SEURAKUNTATALO

Transkriptio

1 Vastaanottaja Parkanon seurakunta Elina Silomäki Asiakirjatyyppi Raportti Päivämäärä 02/2016 SANEERATTAVIEN RAKENTEIDEN ASBESTI- JA HAITTA-AINE- KARTOITUSRAPORTTI PARKANON SEURAKUNTATALO

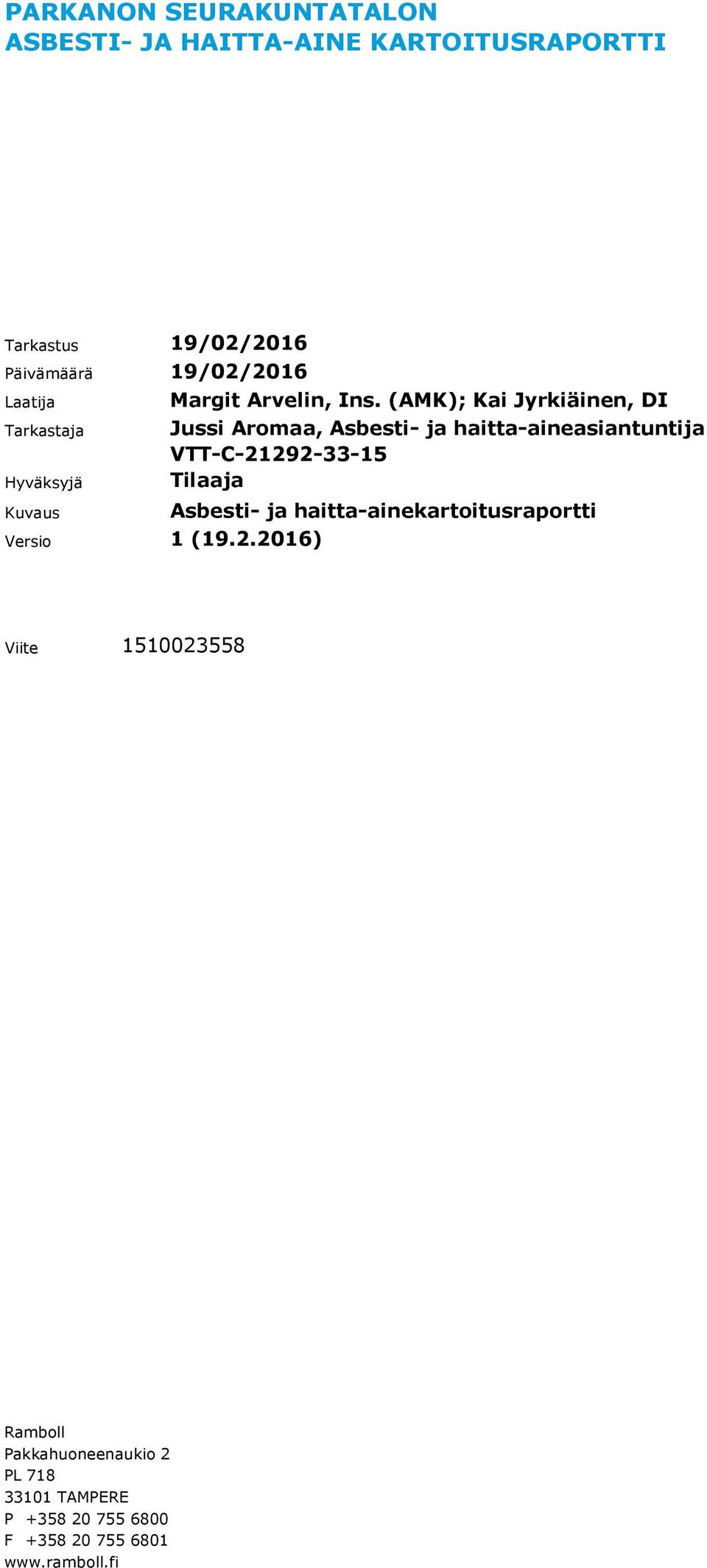

2 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINE KARTOITUSRAPORTTI Tarkastus 19/02/2016 Päivämäärä 19/02/2016 Laatija Margit Arvelin, Ins. (AMK); Kai Jyrkiäinen, DI Tarkastaja Jussi Aromaa, Asbesti- ja haitta-aineasiantuntija VTT-C Hyväksyjä Tilaaja Kuvaus Asbesti- ja haitta-ainekartoitusraportti Versio 1 ( ) Viite Ramboll Pakkahuoneenaukio 2 PL TAMPERE P F

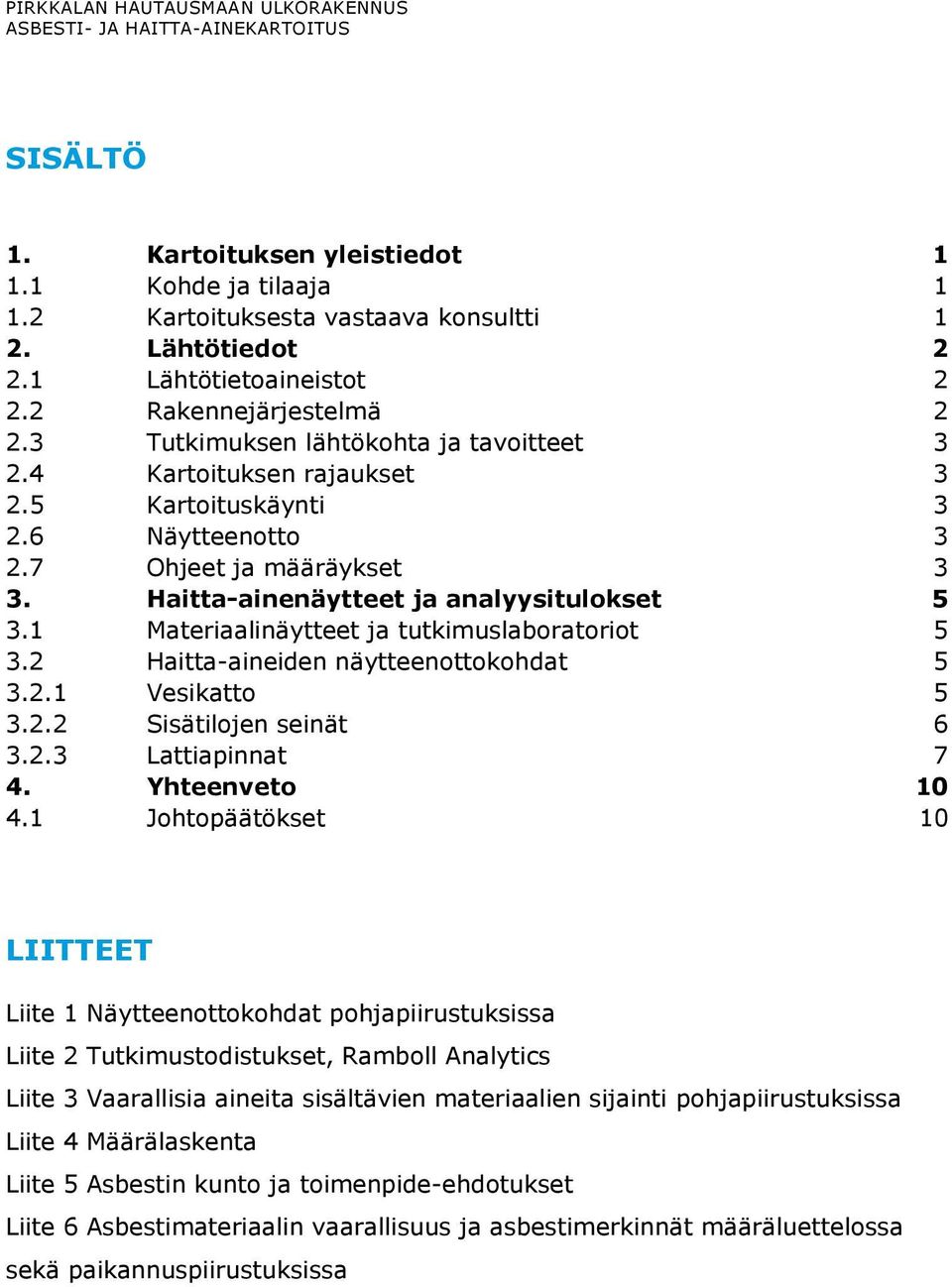

3 PIRKKALAN HAUTAUSMAAN ULKORAKENNUS ASBESTI- JA HAITTA-AINEKARTOITUS SISÄLTÖ 1. Kartoituksen yleistiedot Kohde ja tilaaja Kartoituksesta vastaava konsultti 1 2. Lähtötiedot Lähtötietoaineistot Rakennejärjestelmä Tutkimuksen lähtökohta ja tavoitteet Kartoituksen rajaukset Kartoituskäynti Näytteenotto Ohjeet ja määräykset 3 3. Haitta-ainenäytteet ja analyysitulokset Materiaalinäytteet ja tutkimuslaboratoriot Haitta-aineiden näytteenottokohdat Vesikatto Sisätilojen seinät Lattiapinnat 7 4. Yhteenveto Johtopäätökset 10 LIITTEET Liite 1 Näytteenottokohdat pohjapiirustuksissa Liite 2 Tutkimustodistukset, Ramboll Analytics Liite 3 Vaarallisia aineita sisältävien materiaalien sijainti pohjapiirustuksissa Liite 4 Määrälaskenta Liite 5 Asbestin kunto ja toimenpide-ehdotukset Liite 6 Asbestimateriaalin vaarallisuus ja asbestimerkinnät määräluettelossa sekä paikannuspiirustuksissa

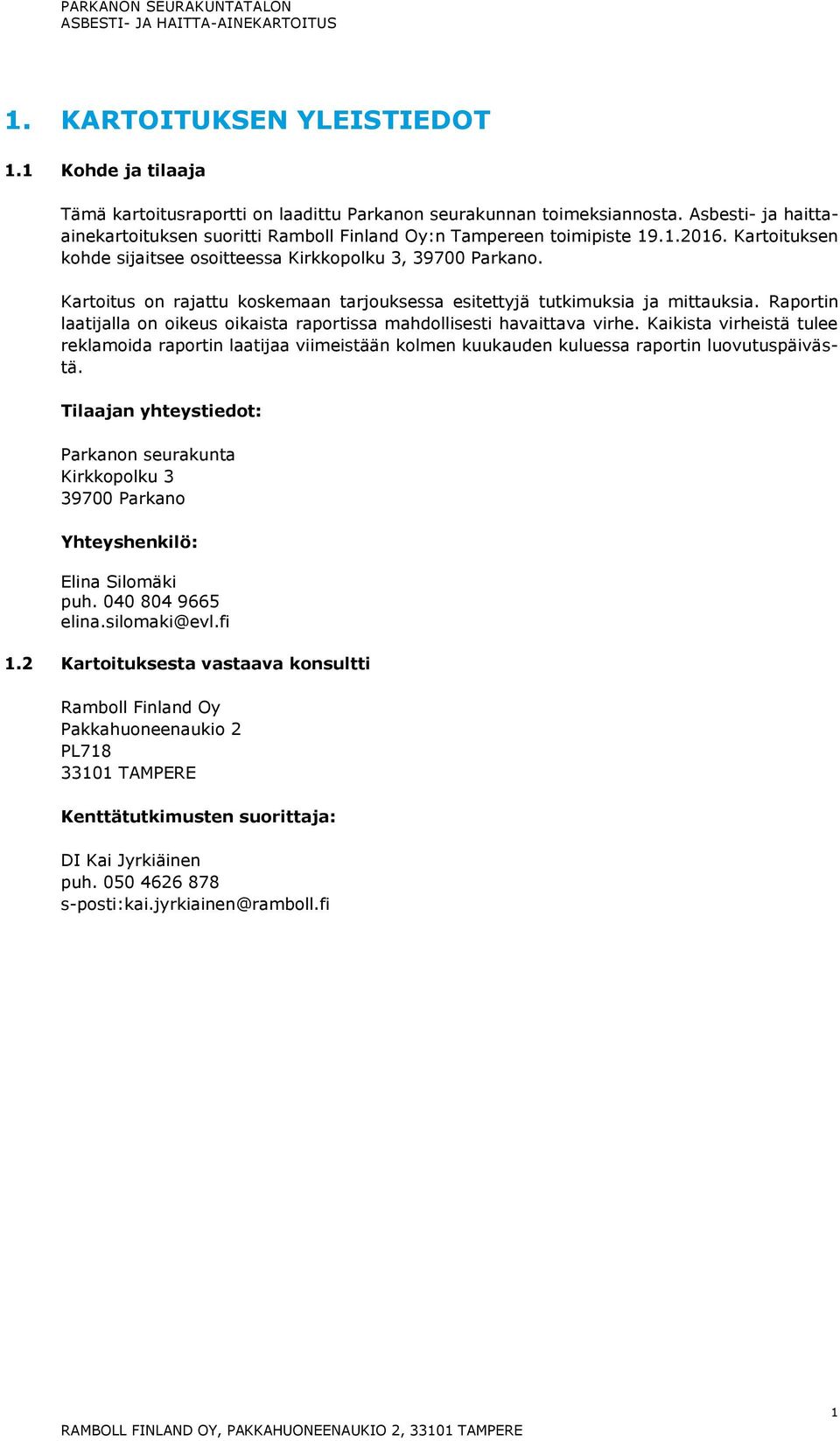

4 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS 1. KARTOITUKSEN YLEISTIEDOT 1.1 Kohde ja tilaaja Tämä kartoitusraportti on laadittu Parkanon seurakunnan toimeksiannosta. Asbesti- ja haittaainekartoituksen suoritti Ramboll Finland Oy:n Tampereen toimipiste Kartoituksen kohde sijaitsee osoitteessa Kirkkopolku 3, Parkano. Kartoitus on rajattu koskemaan tarjouksessa esitettyjä tutkimuksia ja mittauksia. Raportin laatijalla on oikeus oikaista raportissa mahdollisesti havaittava virhe. Kaikista virheistä tulee reklamoida raportin laatijaa viimeistään kolmen kuukauden kuluessa raportin luovutuspäivästä. Tilaajan yhteystiedot: Parkanon seurakunta Kirkkopolku Parkano Yhteyshenkilö: Elina Silomäki puh elina.silomaki@evl.fi 1.2 Kartoituksesta vastaava konsultti Ramboll Finland Oy Pakkahuoneenaukio 2 PL TAMPERE Kenttätutkimusten suorittaja: DI Kai Jyrkiäinen puh s-posti:kai.jyrkiainen@ramboll.fi RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 1

5 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS 2. LÄHTÖTIEDOT Tutkimuskohteena on Parkanon seurakunnan seurakuntatalo. Vuonna 1972 rakennettu ja vuonna 1982 laajennettu seurakuntatalo on kaksikerroksinen. Ensimmäisessä kerroksessa sijaitsee seurakuntatalon kokoustiloja, toimistotiloja ja seurakuntasali. Kellarikerroksessa sijaitsee nuorisotyön ja päiväkerhotoiminnan tiloja. 2.1 Lähtötietoaineistot Kohteessa aikaisemmin suoritetuista tutkimuksista ja vanhoista piirustuksista oli käytettävissä seuraavat asiakirjat: - Arkkitehtisuunnitelmat, Arkkitehtitoimisto Aulis Jääskeläinen, Rakennepiirustukset, Insinööritoimisto Heikki Havanka, Rakennustyöselostus - Sisäilmamittaukset, lausunto Työterveyslaitos, Homekoirakartoitusraportti, Tmi Hometutka, Kosteustekninen kuntotutkimus, Insinööritoimisto Lauri Mehto Oy, Rakenneavaukset Parkanon seurakuntatalo, Insinööritoimisto Lauri Mehto Oy, Saneerauksen rakennesuunnitelmat, Ramboll Finland Oy, Rakenteista ja rakennekerroksista on ollut hyvä käsitys rakennukseen aikaisemmin tehtyjen tutkimuksien raporttien ja saneerausta varten tehtyjen suunnitelmien perusteella. 2.2 Rakennejärjestelmä Rakennuksen kantavana seinärakenteena on laajennusosalla maanvastainen teräsbetoniseinä ja kalkkihiekkatiiliseinät. Vanhalla osalla kantavana seinärakenteena ovat teräsbetoniseinät. Betonin ulkopinnassa on punatiilimuuraus. Vesikattorakenteet ovat vanhalla osalla osaksi puurakenteiset ja osaksi teräsbetoniset. Laajennusosalla vesikattorakenteet ovat teräsbetoniset. Vanhalla osalla vesikattorakenteena ovat pulpetti- ja tasakatto. Laajennusosalla vesikattorakenteena on tasakatto. Vanhan osan alapohjana on maanvarainen teräsbetonilaatta ja laajennusosalla teräsbetoninen kaksoislaatta. Kuva 2.1 Vanhan osan leikkauspiirustus RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 2

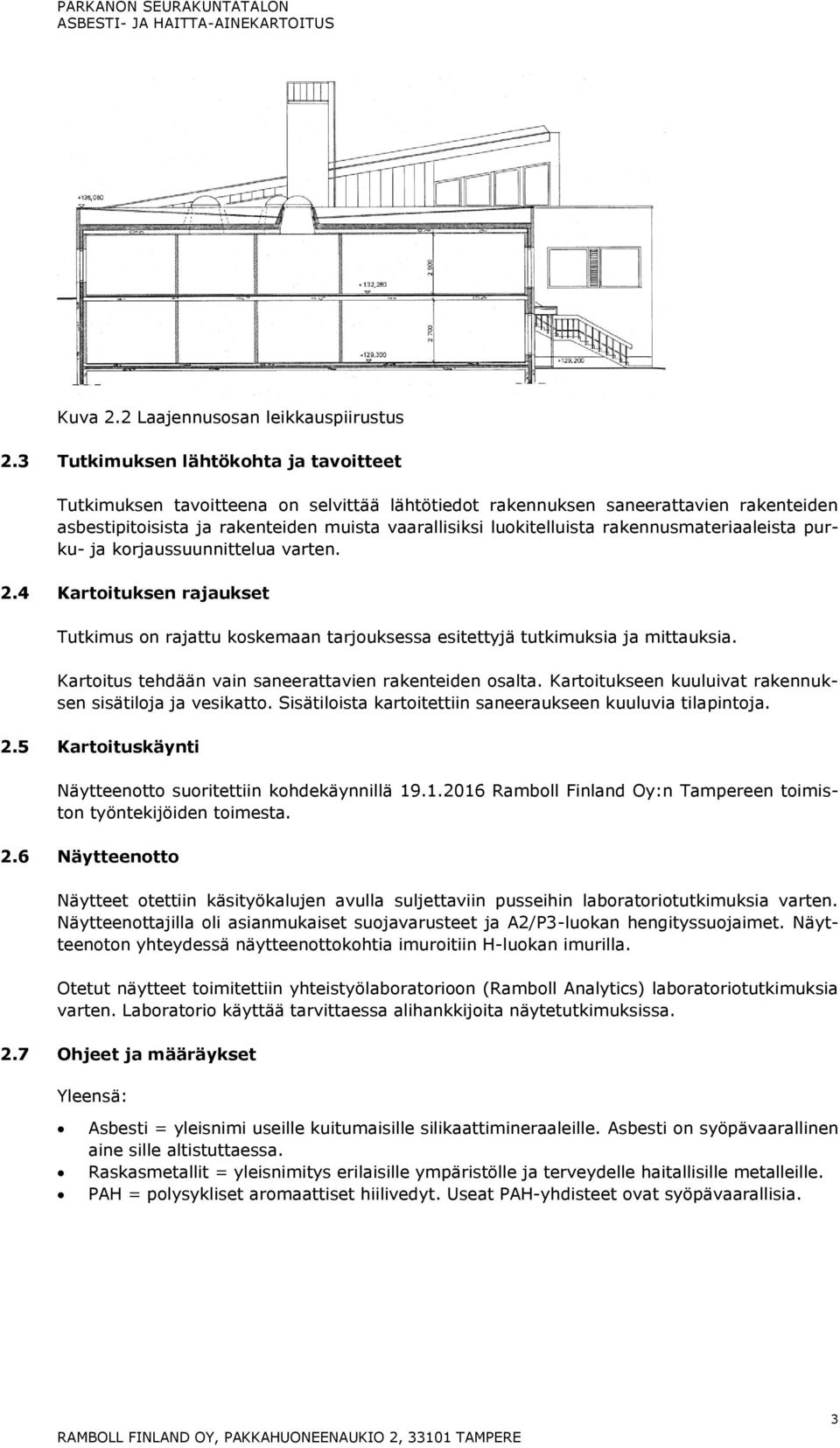

6 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS Kuva 2.2 Laajennusosan leikkauspiirustus 2.3 Tutkimuksen lähtökohta ja tavoitteet Tutkimuksen tavoitteena on selvittää lähtötiedot rakennuksen saneerattavien rakenteiden asbestipitoisista ja rakenteiden muista vaarallisiksi luokitelluista rakennusmateriaaleista purku- ja korjaussuunnittelua varten. 2.4 Kartoituksen rajaukset Tutkimus on rajattu koskemaan tarjouksessa esitettyjä tutkimuksia ja mittauksia. Kartoitus tehdään vain saneerattavien rakenteiden osalta. Kartoitukseen kuuluivat rakennuksen sisätiloja ja vesikatto. Sisätiloista kartoitettiin saneeraukseen kuuluvia tilapintoja. 2.5 Kartoituskäynti Näytteenotto suoritettiin kohdekäynnillä Ramboll Finland Oy:n Tampereen toimiston työntekijöiden toimesta. 2.6 Näytteenotto Näytteet otettiin käsityökalujen avulla suljettaviin pusseihin laboratoriotutkimuksia varten. Näytteenottajilla oli asianmukaiset suojavarusteet ja A2/P3-luokan hengityssuojaimet. Näytteenoton yhteydessä näytteenottokohtia imuroitiin H-luokan imurilla. Otetut näytteet toimitettiin yhteistyölaboratorioon (Ramboll Analytics) laboratoriotutkimuksia varten. Laboratorio käyttää tarvittaessa alihankkijoita näytetutkimuksissa. 2.7 Ohjeet ja määräykset Yleensä: Asbesti = yleisnimi useille kuitumaisille silikaattimineraaleille. Asbesti on syöpävaarallinen aine sille altistuttaessa. Raskasmetallit = yleisnimitys erilaisille ympäristölle ja terveydelle haitallisille metalleille. PAH = polysykliset aromaattiset hiilivedyt. Useat PAH-yhdisteet ovat syöpävaarallisia. RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 3

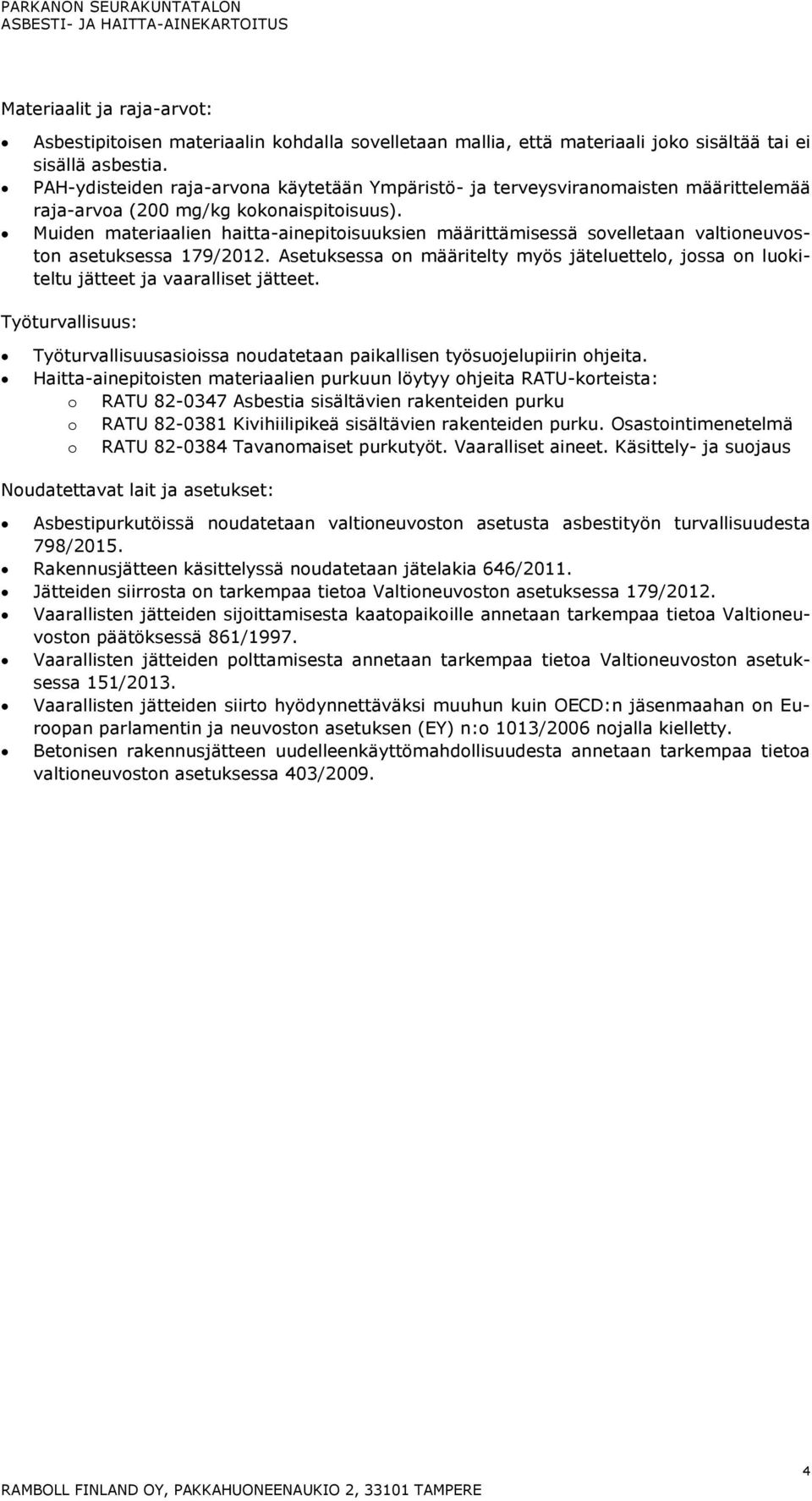

7 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS Materiaalit ja raja-arvot: Asbestipitoisen materiaalin kohdalla sovelletaan mallia, että materiaali joko sisältää tai ei sisällä asbestia. PAH-ydisteiden raja-arvona käytetään Ympäristö- ja terveysviranomaisten määrittelemää raja-arvoa (200 mg/kg kokonaispitoisuus). Muiden materiaalien haitta-ainepitoisuuksien määrittämisessä sovelletaan valtioneuvoston asetuksessa 179/2012. Asetuksessa on määritelty myös jäteluettelo, jossa on luokiteltu jätteet ja vaaralliset jätteet. Työturvallisuus: Työturvallisuusasioissa noudatetaan paikallisen työsuojelupiirin ohjeita. Haitta-ainepitoisten materiaalien purkuun löytyy ohjeita RATU-korteista: o RATU Asbestia sisältävien rakenteiden purku o RATU Kivihiilipikeä sisältävien rakenteiden purku. Osastointimenetelmä o RATU Tavanomaiset purkutyöt. Vaaralliset aineet. Käsittely- ja suojaus Noudatettavat lait ja asetukset: Asbestipurkutöissä noudatetaan valtioneuvoston asetusta asbestityön turvallisuudesta 798/2015. Rakennusjätteen käsittelyssä noudatetaan jätelakia 646/2011. Jätteiden siirrosta on tarkempaa tietoa Valtioneuvoston asetuksessa 179/2012. Vaarallisten jätteiden sijoittamisesta kaatopaikoille annetaan tarkempaa tietoa Valtioneuvoston päätöksessä 861/1997. Vaarallisten jätteiden polttamisesta annetaan tarkempaa tietoa Valtioneuvoston asetuksessa 151/2013. Vaarallisten jätteiden siirto hyödynnettäväksi muuhun kuin OECD:n jäsenmaahan on Euroopan parlamentin ja neuvoston asetuksen (EY) n:o 1013/2006 nojalla kielletty. Betonisen rakennusjätteen uudelleenkäyttömahdollisuudesta annetaan tarkempaa tietoa valtioneuvoston asetuksessa 403/2009. RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 4

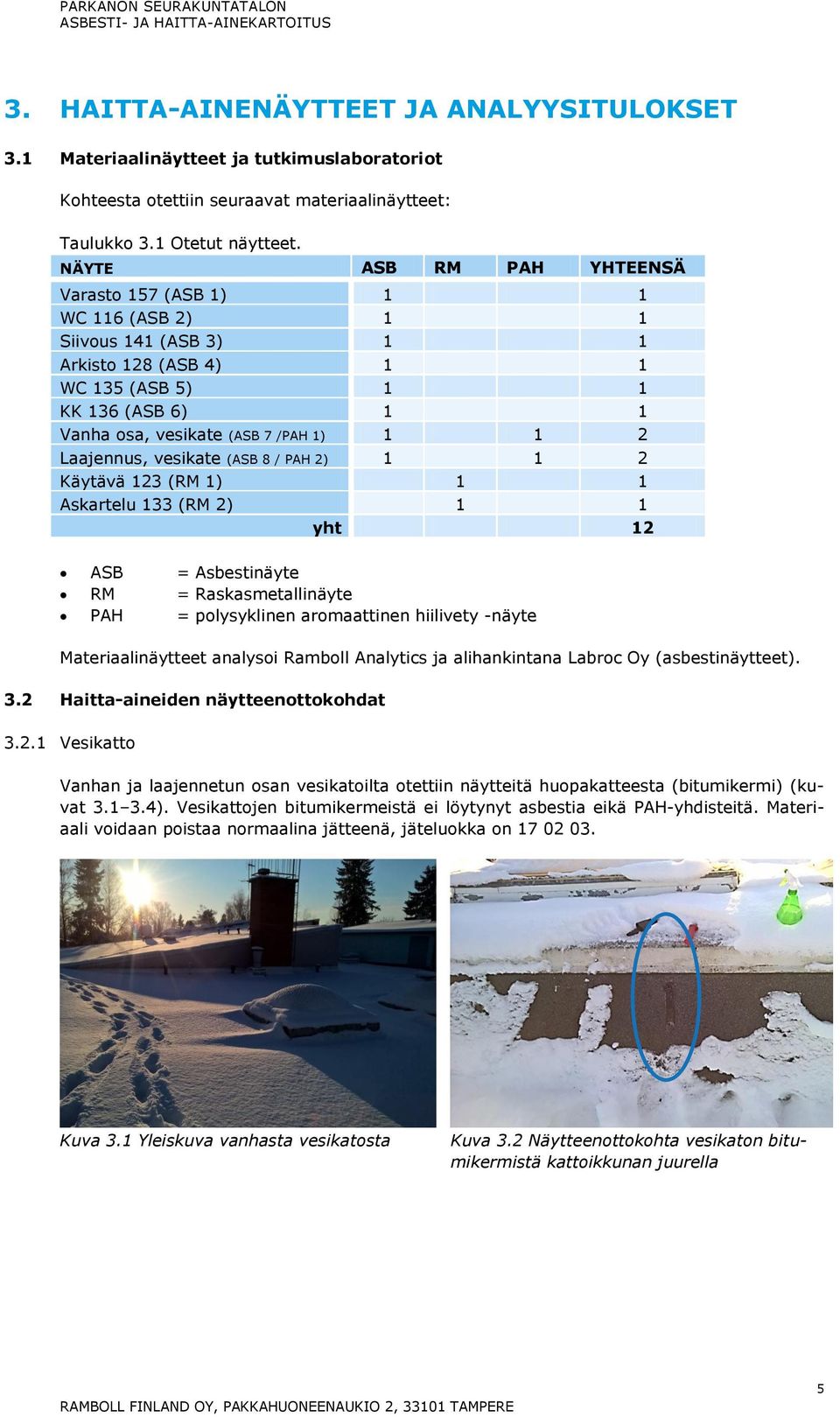

8 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS 3. HAITTA-AINENÄYTTEET JA ANALYYSITULOKSET 3.1 Materiaalinäytteet ja tutkimuslaboratoriot Kohteesta otettiin seuraavat materiaalinäytteet: Taulukko 3.1 Otetut näytteet. NÄYTE ASB RM PAH YHTEENSÄ Varasto 157 (ASB 1) (ASB 2) 1 1 Siivous 141 (ASB 3) 1 1 Arkisto 128 (ASB 4) (ASB 5) 1 1 KK 136 (ASB 6) 1 1 Vanha osa, vesikate (ASB 7 /PAH 1) Laajennus, vesikate (ASB 8 / PAH 2) Käytävä 123 (RM 1) 1 1 Askartelu 133 (RM 2) 1 1 yht 12 ASB = Asbestinäyte RM = Raskasmetallinäyte PAH = polysyklinen aromaattinen hiilivety -näyte Materiaalinäytteet analysoi Ramboll Analytics ja alihankintana Labroc Oy (asbestinäytteet). 3.2 Haitta-aineiden näytteenottokohdat Vesikatto Vanhan ja laajennetun osan vesikatoilta otettiin näytteitä huopakatteesta (bitumikermi) (kuvat ). Vesikattojen bitumikermeistä ei löytynyt asbestia eikä PAH-yhdisteitä. Materiaali voidaan poistaa normaalina jätteenä, jäteluokka on Kuva 3.1 Yleiskuva vanhasta vesikatosta Kuva 3.2 Näytteenottokohta vesikaton bitumikermistä kattoikkunan juurella RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 5

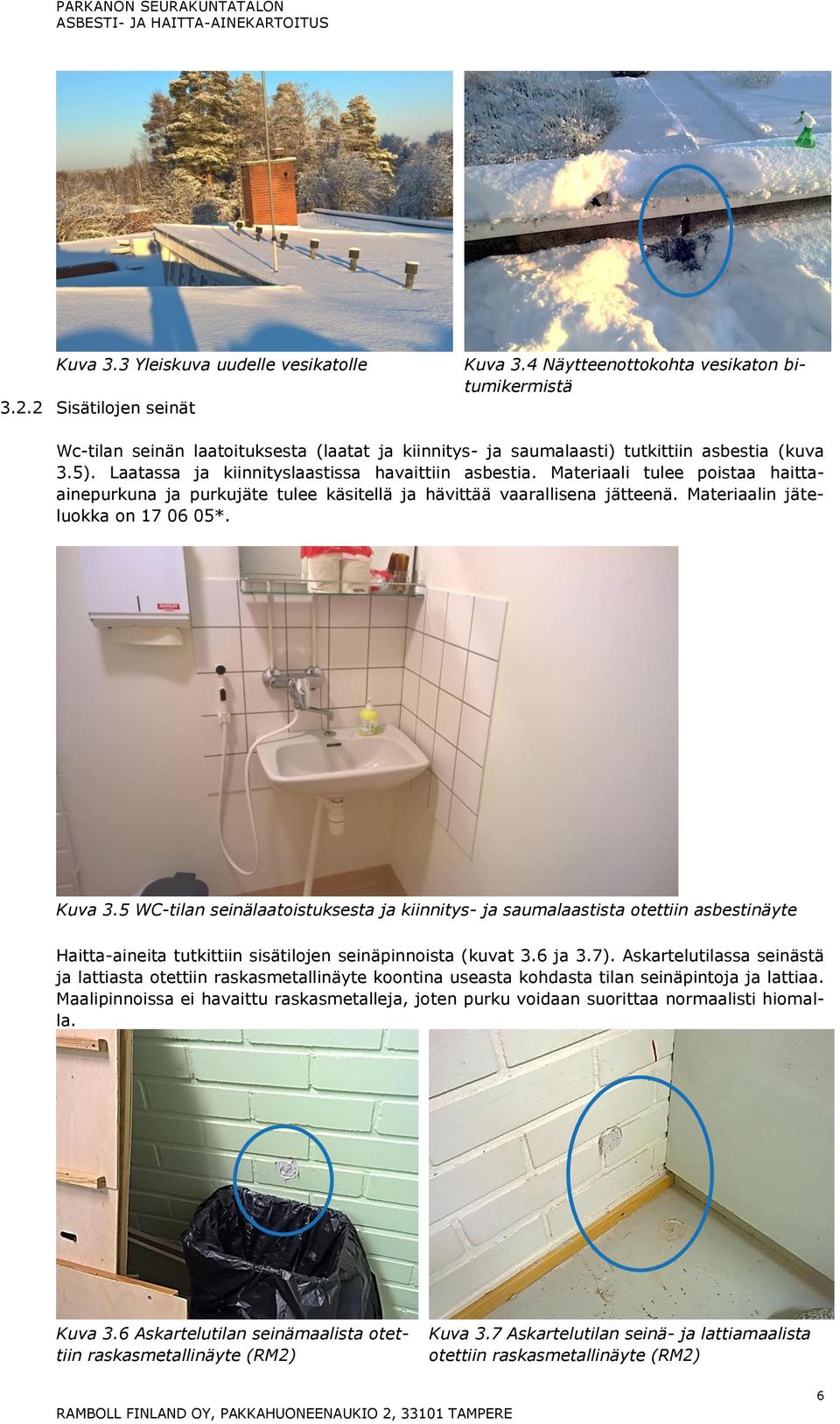

9 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS Kuva 3.3 Yleiskuva uudelle vesikatolle Sisätilojen seinät Kuva 3.4 Näytteenottokohta vesikaton bitumikermistä Wc-tilan seinän laatoituksesta (laatat ja kiinnitys- ja saumalaasti) tutkittiin asbestia (kuva 3.5). Laatassa ja kiinnityslaastissa havaittiin asbestia. Materiaali tulee poistaa haittaainepurkuna ja purkujäte tulee käsitellä ja hävittää vaarallisena jätteenä. Materiaalin jäteluokka on *. Kuva 3.5 -tilan seinälaatoistuksesta ja kiinnitys- ja saumalaastista otettiin asbestinäyte Haitta-aineita tutkittiin sisätilojen seinäpinnoista (kuvat 3.6 ja 3.7). Askartelutilassa seinästä ja lattiasta otettiin raskasmetallinäyte koontina useasta kohdasta tilan seinäpintoja ja lattiaa. Maalipinnoissa ei havaittu raskasmetalleja, joten purku voidaan suorittaa normaalisti hiomalla. Kuva 3.6 Askartelutilan seinämaalista otettiin raskasmetallinäyte (RM2) Kuva 3.7 Askartelutilan seinä- ja lattiamaalista otettiin raskasmetallinäyte (RM2) RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 6

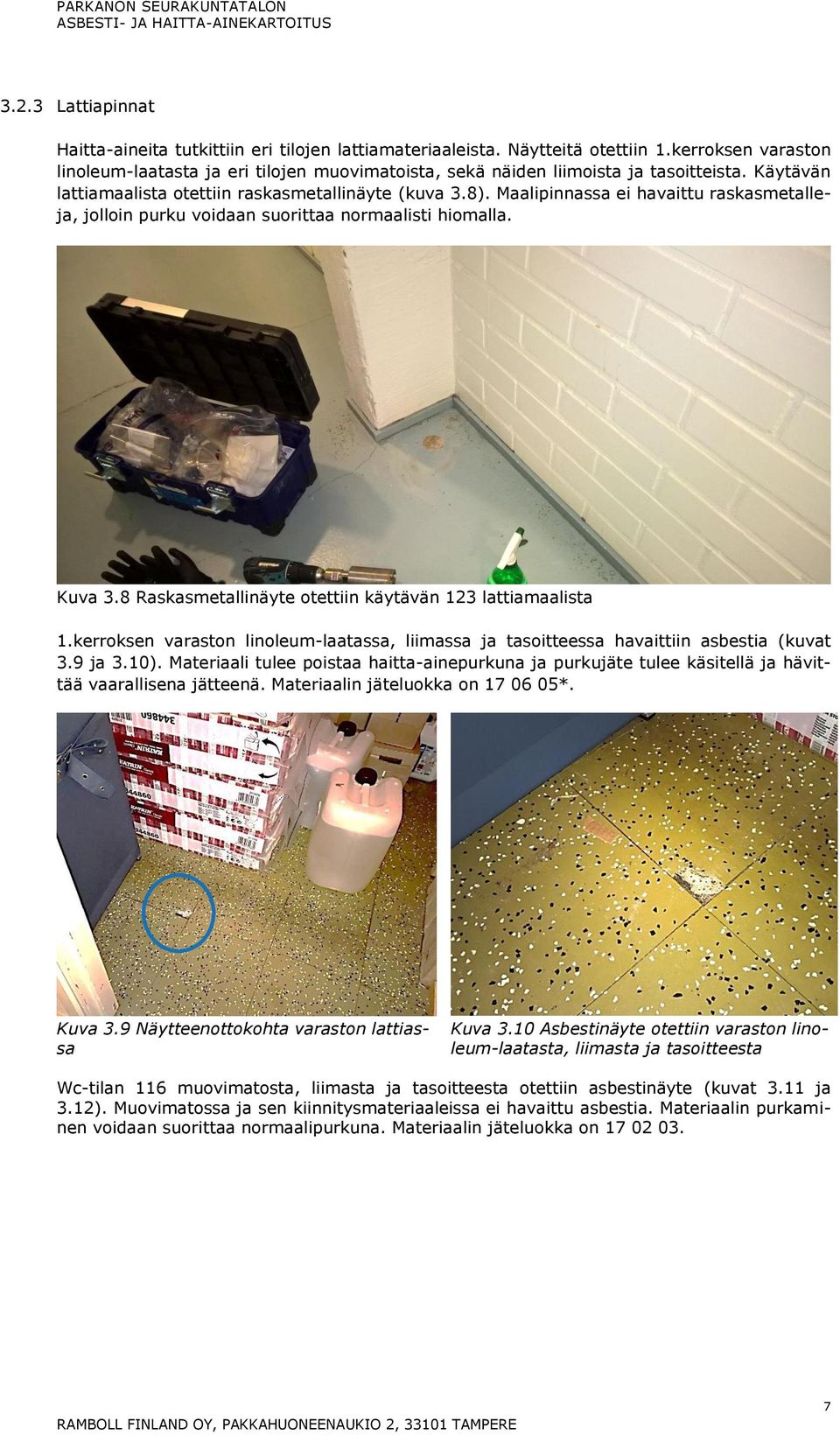

10 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS Lattiapinnat Haitta-aineita tutkittiin eri tilojen lattiamateriaaleista. Näytteitä otettiin 1.kerroksen varaston linoleum-laatasta ja eri tilojen muovimatoista, sekä näiden liimoista ja tasoitteista. Käytävän lattiamaalista otettiin raskasmetallinäyte (kuva 3.8). Maalipinnassa ei havaittu raskasmetalleja, jolloin purku voidaan suorittaa normaalisti hiomalla. Kuva 3.8 Raskasmetallinäyte otettiin käytävän 123 lattiamaalista 1.kerroksen varaston linoleum-laatassa, liimassa ja tasoitteessa havaittiin asbestia (kuvat 3.9 ja 3.10). Materiaali tulee poistaa haitta-ainepurkuna ja purkujäte tulee käsitellä ja hävittää vaarallisena jätteenä. Materiaalin jäteluokka on *. Kuva 3.9 Näytteenottokohta varaston lattiassa Kuva 3.10 Asbestinäyte otettiin varaston linoleum-laatasta, liimasta ja tasoitteesta Wc-tilan 116 muovimatosta, liimasta ja tasoitteesta otettiin asbestinäyte (kuvat 3.11 ja 3.12). Muovimatossa ja sen kiinnitysmateriaaleissa ei havaittu asbestia. Materiaalin purkaminen voidaan suorittaa normaalipurkuna. Materiaalin jäteluokka on RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 7

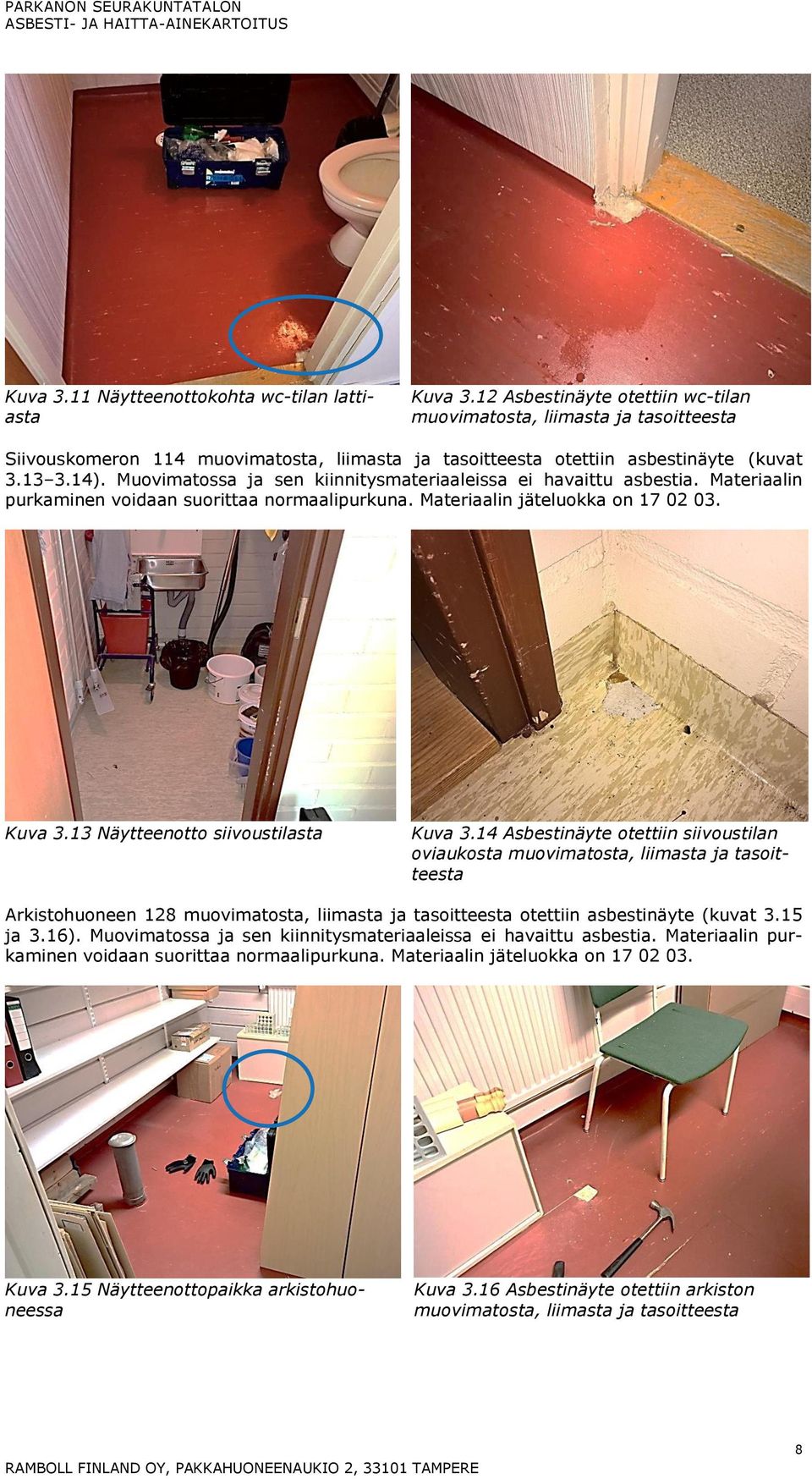

11 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS Kuva 3.11 Näytteenottokohta wc-tilan lattiasta Kuva 3.12 Asbestinäyte otettiin wc-tilan muovimatosta, liimasta ja tasoitteesta Siivouskomeron 114 muovimatosta, liimasta ja tasoitteesta otettiin asbestinäyte (kuvat ). Muovimatossa ja sen kiinnitysmateriaaleissa ei havaittu asbestia. Materiaalin purkaminen voidaan suorittaa normaalipurkuna. Materiaalin jäteluokka on Kuva 3.13 Näytteenotto siivoustilasta Kuva 3.14 Asbestinäyte otettiin siivoustilan oviaukosta muovimatosta, liimasta ja tasoitteesta Arkistohuoneen 128 muovimatosta, liimasta ja tasoitteesta otettiin asbestinäyte (kuvat 3.15 ja 3.16). Muovimatossa ja sen kiinnitysmateriaaleissa ei havaittu asbestia. Materiaalin purkaminen voidaan suorittaa normaalipurkuna. Materiaalin jäteluokka on Kuva 3.15 Näytteenottopaikka arkistohuoneessa Kuva 3.16 Asbestinäyte otettiin arkiston muovimatosta, liimasta ja tasoitteesta RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 8

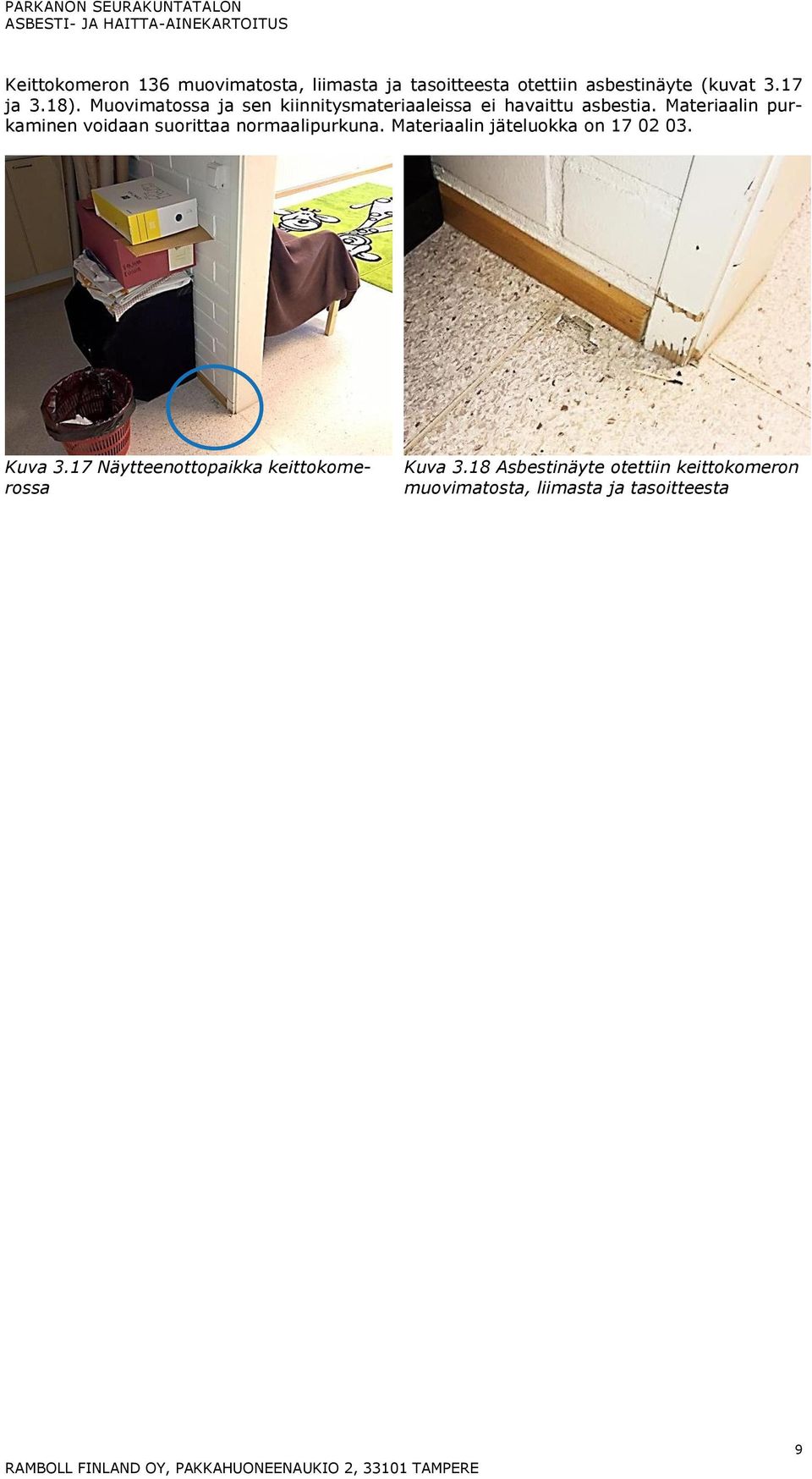

12 PARKANON SEURAKUNTATALON ASBESTI- JA HAITTA-AINEKARTOITUS Keittokomeron 136 muovimatosta, liimasta ja tasoitteesta otettiin asbestinäyte (kuvat 3.17 ja 3.18). Muovimatossa ja sen kiinnitysmateriaaleissa ei havaittu asbestia. Materiaalin purkaminen voidaan suorittaa normaalipurkuna. Materiaalin jäteluokka on Kuva 3.17 Näytteenottopaikka keittokomerossa Kuva 3.18 Asbestinäyte otettiin keittokomeron muovimatosta, liimasta ja tasoitteesta RAMBOLL FINLAND OY, PAKKAHUONEENAUKIO 2, TAMPERE 9

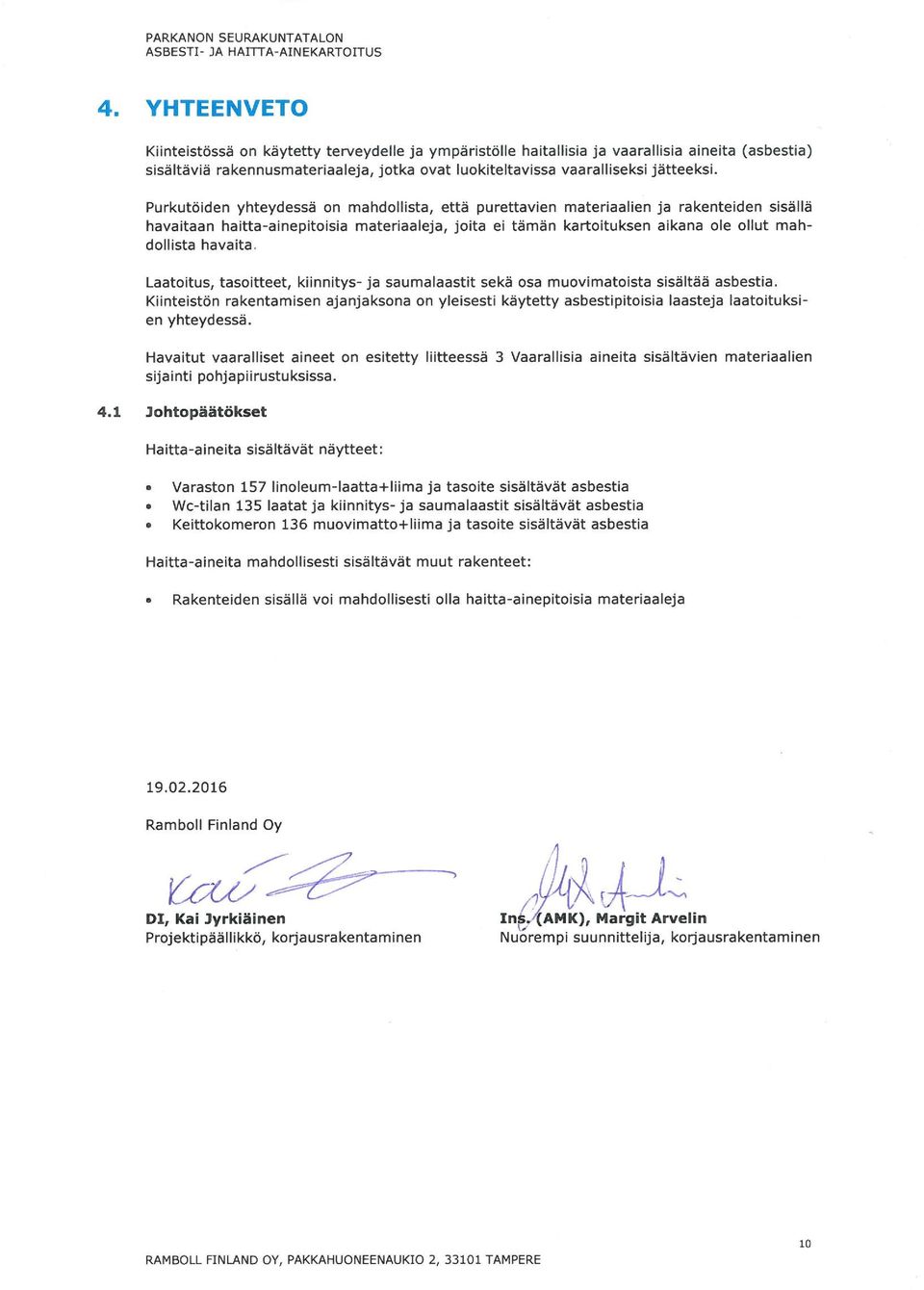

13

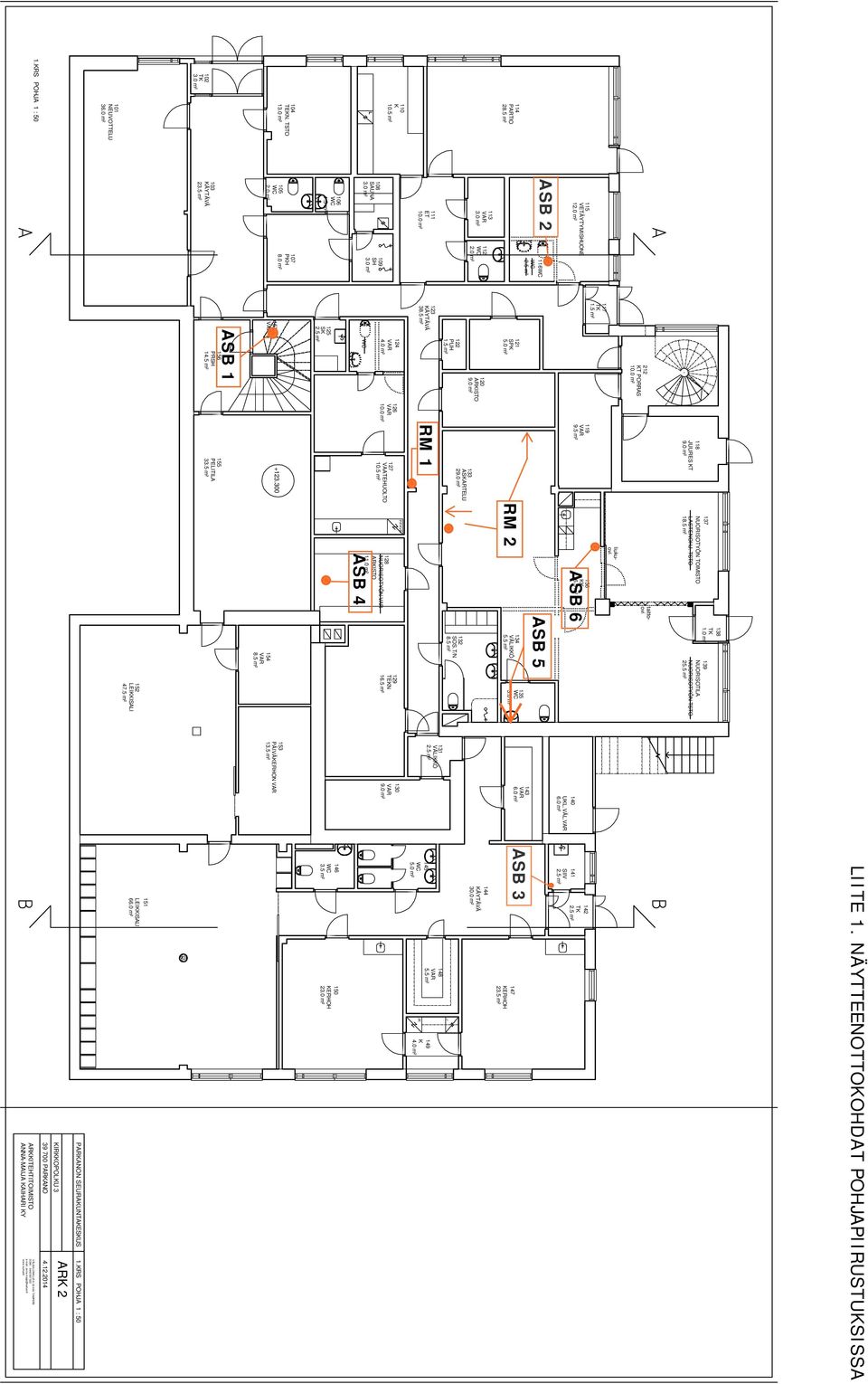

14 115 VETÄYTYMISHUONE 12.0 m² 114 PARTIO 28.5 m² m² m² m² 111 ET 10.0 m² 110 K 10.5 m² 108 SAUNA 3.0 m² 109 SH 3.0 m² m² 104 TEKN. TSTO 13.0 m² m² 107 PKH 8.0 m² KÄYTÄVÄ TK 23.5 m² 3.0 m² 101 NEUVOTTELU 36.0 m² 1.KRS POHJA 1 : JUURES KT 9.0 m² 212 KT PORRAS 10.0 m² 117 TK 1.5 m² m² 121 SPK 5.0 m² 122 PUH 1.5 m² 120 ARKISTO 9.0 m² 133 ASKARTELU 29.0 m² 123 KÄYTÄVÄ 38.5 m² m² m² 127 VAATEHUOLTO 10.5 m² 125 SK 2.5 m² PRSH PELITILA 14.5 m² 33.5 m² TK 1.0 m² NUORISOTYÖN TOIMISTO NUORISOTILA LASTENOHJ. TSTO 18.5 m² 138 NUORISOTYÖN TSTO 25.5 m² taittoovi liukuovi 136 KK 6.5 m² UKL.VÄL. 6.0 m² SIIV 2.5 m² 134 VÄLIKKÖ 5.5 m² m² m² 132 SOS.T/N 8.5 m² 131 VÄLIKKÖ 2.5 m² m² PP/KVR 128 NUORISOTYÖN ARKISTO 11.0 m² 129 TEKN 16.5 m² m² m² 153 PÄIVÄKERHON m² 8.5 m² 152 LEIKKISALI 47.5 m² 142 TK 2.5 m² 144 KÄYTÄVÄ 30.0 m² 151 LEIKKISALI 66.0 m² m² 147 KERHOH 23.5 m² 150 KERHOH 23.0 m² JK L 149 K 4.0 m² PARKANON SEURAKUNTAKESKUS KIRKKOPOLKU PARKANO ARKKITEHTITOIMISTO ANNA-MAIJA KAIHARI KY 1.KRS POHJA 1 : 50 ARK VÄLISALONKUJA 9, TAMPERE GSM : anna-maija@kaihari.fi

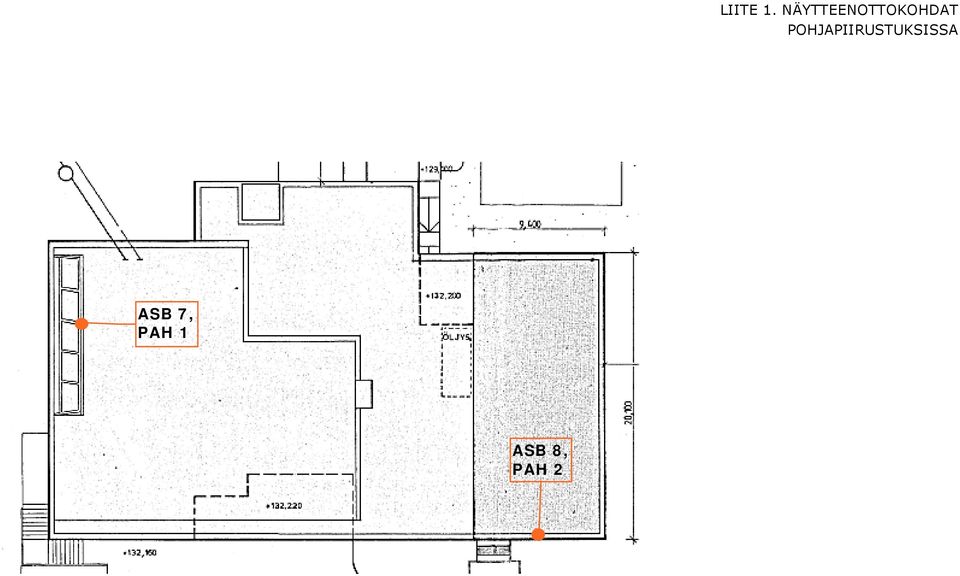

15 POHJA LIITE 1. NÄYTTEENOTTOKOHDAT POHJAPIIRUSTUKSISSA

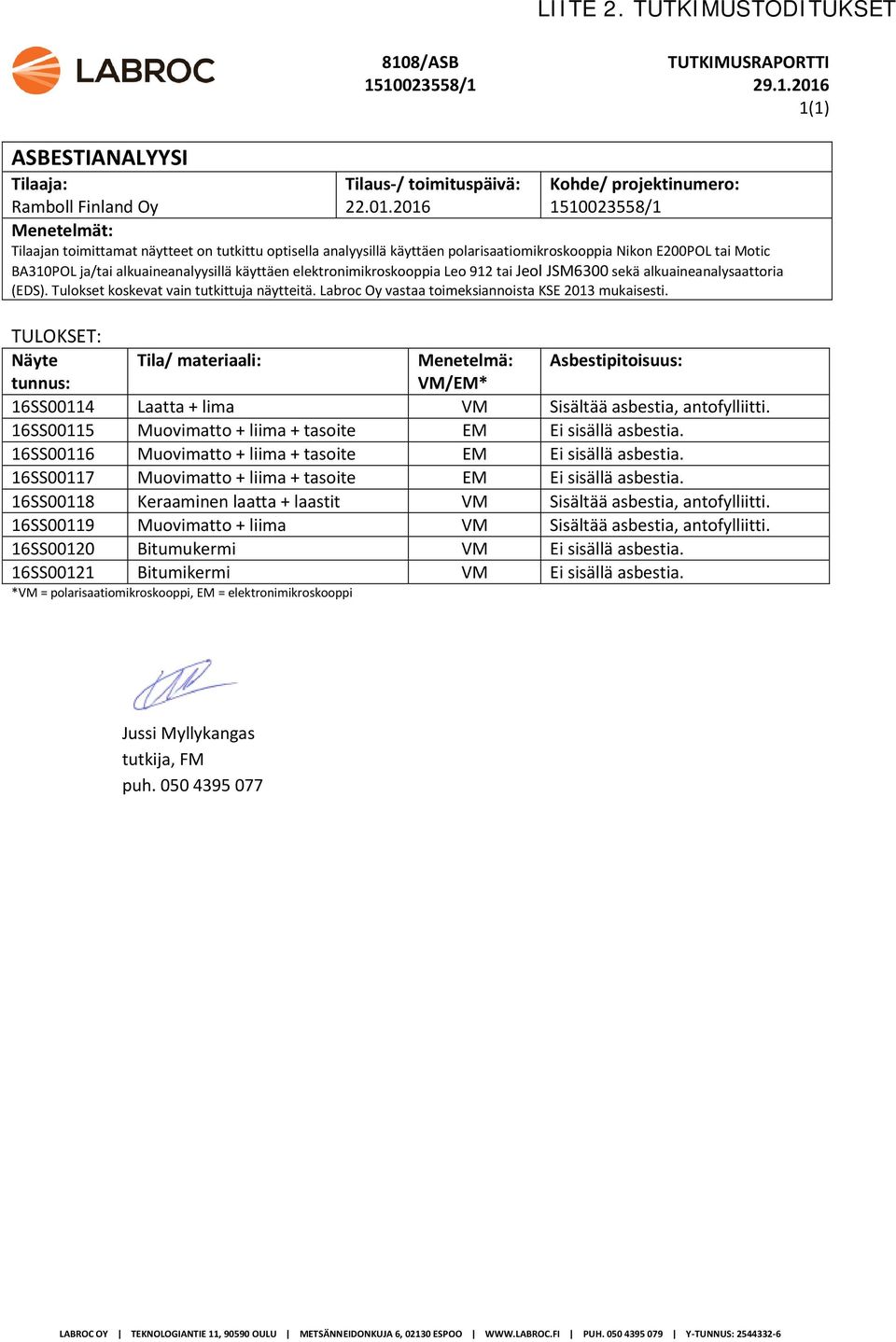

16 ASBESTIANALYYSI Tilaaja: 8108/ASB TUTKIMUSRAPORTTI / (1) Tilaus-/ toimituspäivä: Kohde/ projektinumero: /1 Ramboll Finland Oy Menetelmät: Tilaajan toimittamat näytteet on tutkittu optisella analyysillä käyttäen polarisaatiomikroskooppia Nikon E200POL tai Motic BA310POL ja/tai alkuaineanalyysillä käyttäen elektronimikroskooppia Leo 912 tai Jeol JSM6300 sekä alkuaineanalysaattoria (EDS). Tulokset koskevat vain tutkittuja näytteitä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. TULOKSET: Näyte Tila/ materiaali: Menetelmä: Asbestipitoisuus: tunnus: VM/EM* 16SS00114 Laatta + lima VM Sisältää asbestia, antofylliitti. 16SS00115 Muovimatto + liima + tasoite EM Ei sisällä asbestia. 16SS00116 Muovimatto + liima + tasoite EM Ei sisällä asbestia. 16SS00117 Muovimatto + liima + tasoite EM Ei sisällä asbestia. 16SS00118 Keraaminen laatta + laastit VM Sisältää asbestia, antofylliitti. 16SS00119 Muovimatto + liima VM Sisältää asbestia, antofylliitti. 16SS00120 Bitumukermi VM Ei sisällä asbestia. 16SS00121 Bitumikermi VM Ei sisällä asbestia. *VM = polarisaatiomikroskooppi, EM = elektronimikroskooppi Jussi Myllykangas tutkija, FM puh LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:

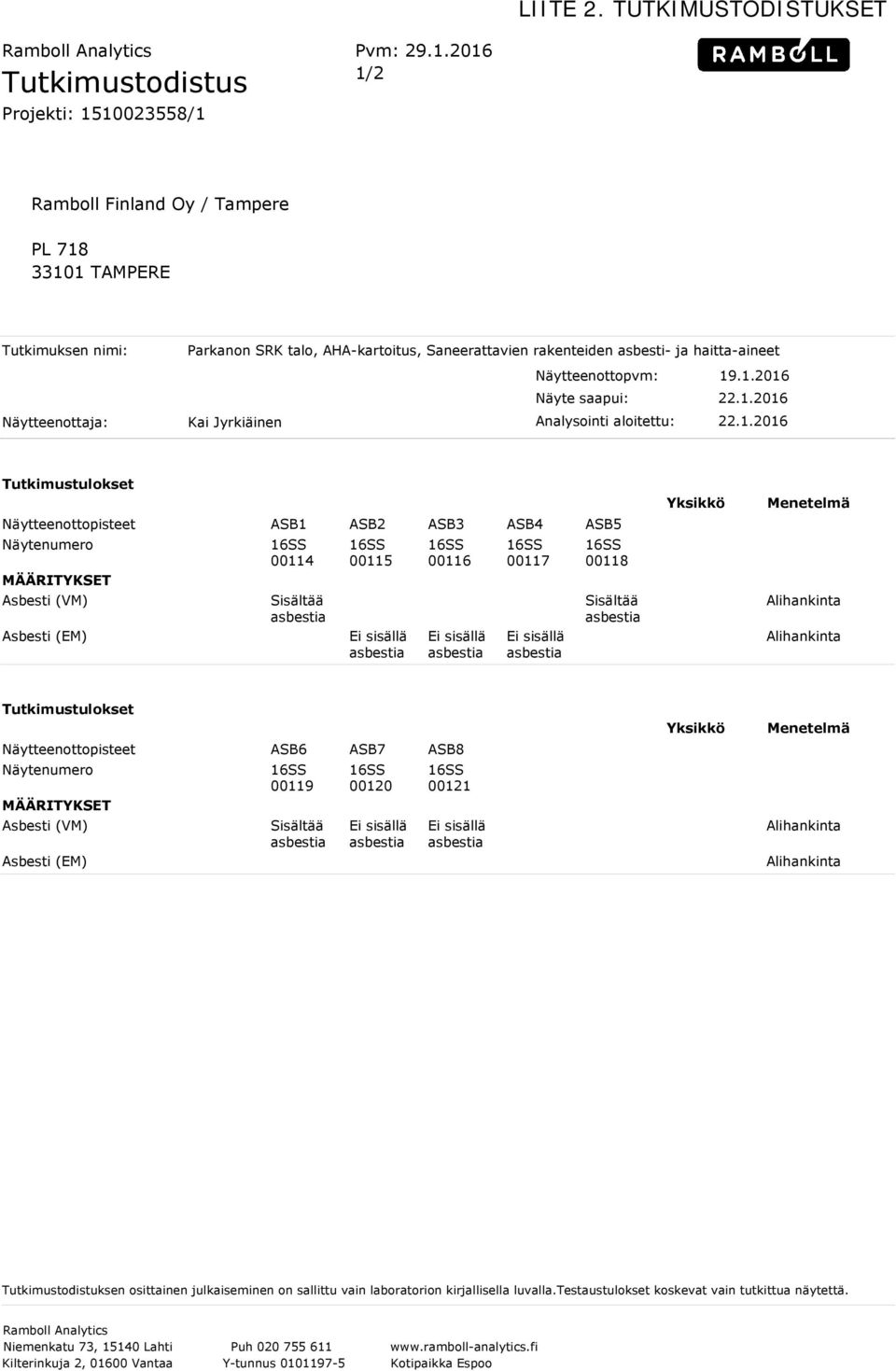

17 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 Ramboll Finland Oy / Tampere PL TAMPERE Tutkimuksen nimi: Parkanon SRK talo, AHA-kartoitus, Saneerattavien rakenteiden asbesti- ja haitta-aineet Näytteenottopvm: Näyte saapui: Näytteenottaja: Kai Jyrkiäinen Analysointi aloitettu: Tutkimustulokset Näytteenottopisteet ASB1 ASB2 ASB3 ASB4 ASB5 Näytenumero MÄÄRITYKSET Asbesti (VM) Asbesti (EM) 16SS Sisältää asbestia 16SS Ei sisällä asbestia 16SS Ei sisällä asbestia 16SS Ei sisällä asbestia 16SS Sisältää asbestia Yksikkö Menetelmä Alihankinta Alihankinta Tutkimustulokset Näytteenottopisteet ASB6 ASB7 ASB8 Näytenumero MÄÄRITYKSET Asbesti (VM) Asbesti (EM) 16SS Sisältää asbestia 16SS Ei sisällä asbestia 16SS Ei sisällä asbestia Yksikkö Menetelmä Alihankinta Alihankinta Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

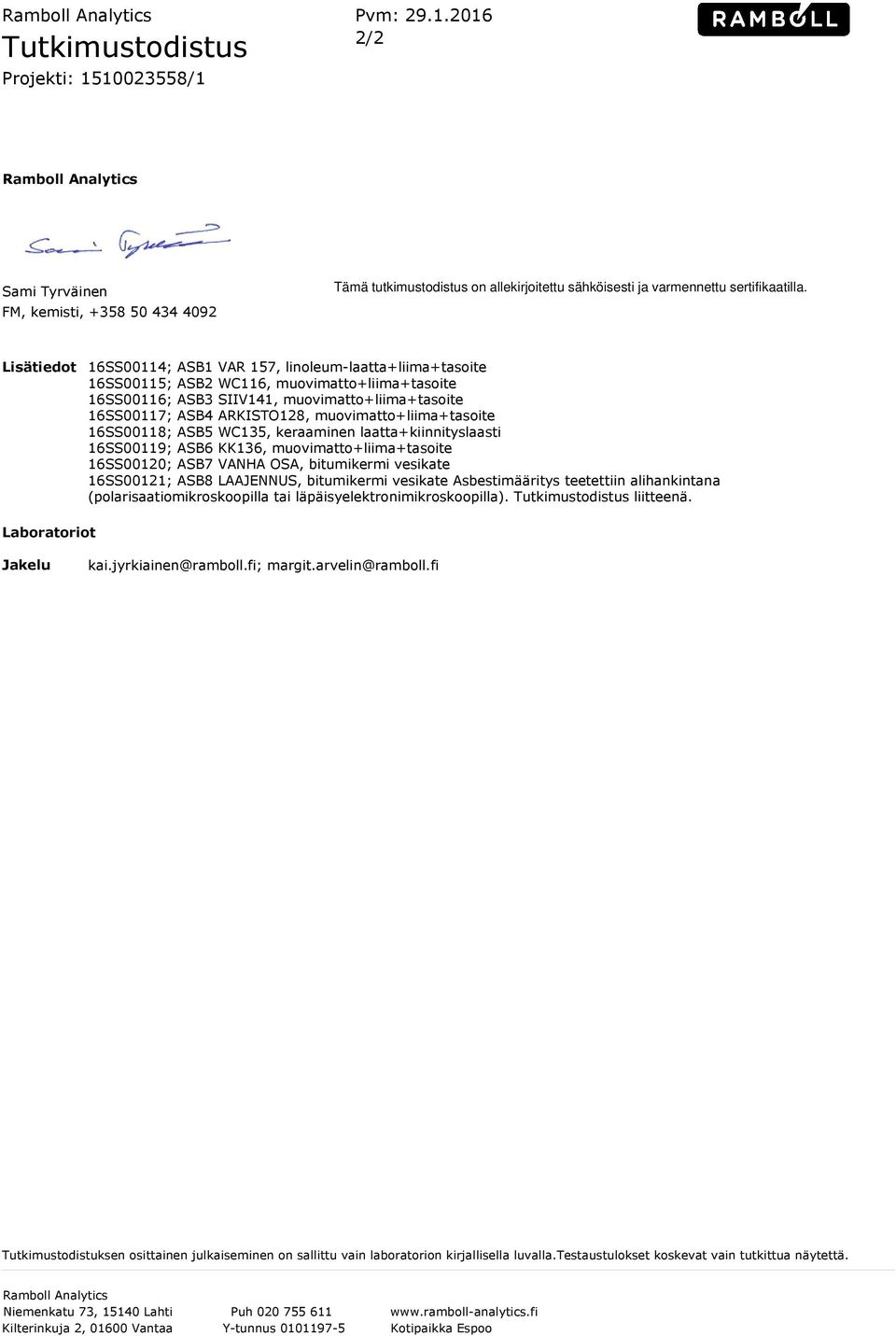

18 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 Ramboll Analytics Sami Tyrväinen FM, kemisti, Lisätiedot 16SS00114; ASB1 157, linoleum-laatta+liima+tasoite 16SS00115; ASB2 116, muovimatto+liima+tasoite 16SS00116; ASB3 SIIV141, muovimatto+liima+tasoite 16SS00117; ASB4 ARKISTO128, muovimatto+liima+tasoite 16SS00118; ASB5 135, keraaminen laatta+kiinnityslaasti 16SS00119; ASB6 KK136, muovimatto+liima+tasoite 16SS00120; ASB7 VANHA OSA, bitumikermi vesikate 16SS00121; ASB8 LAAJENNUS, bitumikermi vesikate Asbestimääritys teetettiin alihankintana (polarisaatiomikroskoopilla tai läpäisyelektronimikroskoopilla). Tutkimustodistus liitteenä. Laboratoriot Jakelu Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

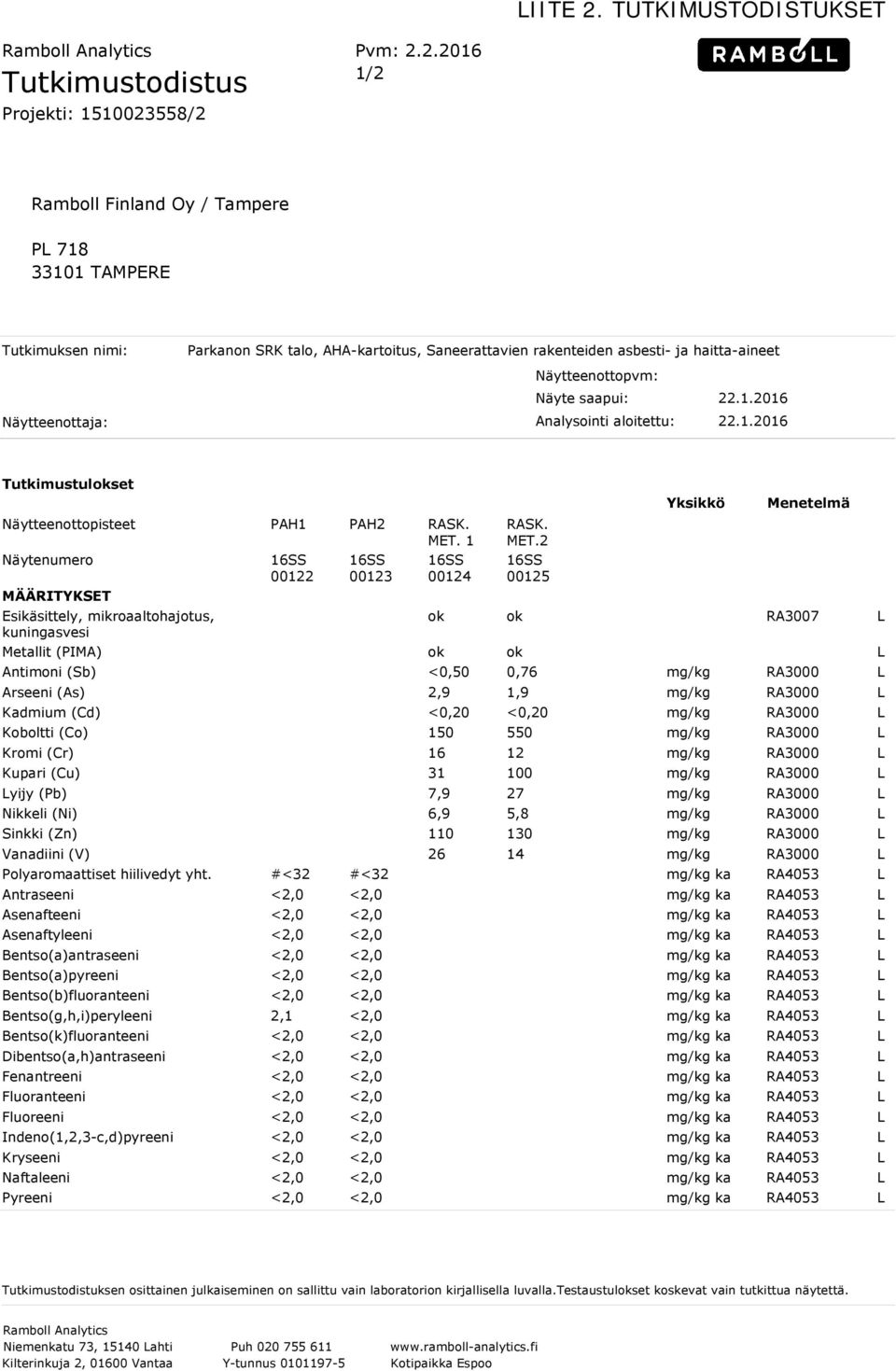

19 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /2 Ramboll Finland Oy / Tampere PL TAMPERE Tutkimuksen nimi: Parkanon SRK talo, AHA-kartoitus, Saneerattavien rakenteiden asbesti- ja haitta-aineet Näytteenottopvm: Näyte saapui: Näytteenottaja: Analysointi aloitettu: Tutkimustulokset Näytteenottopisteet PAH1 PAH2 RASK. MET. 1 Näytenumero MÄÄRITYKSET 16SS SS SS RASK. MET.2 16SS Yksikkö Menetelmä Esikäsittely, mikroaaltohajotus, ok ok RA3007 L kuningasvesi Metallit (PIMA) ok ok L Antimoni (Sb) Arseeni (As) Kadmium (Cd) Koboltti (Co) Kromi (Cr) Kupari (Cu) Lyijy (Pb) Nikkeli (Ni) Sinkki (Zn) Vanadiini (V) Polyaromaattiset hiilivedyt yht. Antraseeni Asenafteeni Asenaftyleeni Bentso(a)antraseeni Bentso(a)pyreeni Bentso(b)fluoranteeni Bentso(g,h,i)peryleeni Bentso(k)fluoranteeni Dibentso(a,h)antraseeni Fenantreeni Fluoranteeni Fluoreeni Indeno(1,2,3-c,d)pyreeni Kryseeni Naftaleeni Pyreeni <0,50 0,76 mg/kg RA3000 L 2,9 1,9 mg/kg RA3000 L <0,20 <0,20 mg/kg RA3000 L mg/kg RA3000 L mg/kg RA3000 L mg/kg RA3000 L 7,9 27 mg/kg RA3000 L 6,9 5,8 mg/kg RA3000 L mg/kg RA3000 L mg/kg RA3000 L #<32 #<32 mg/kg ka RA4053 L 2,1 <2,0 mg/kg ka RA4053 L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

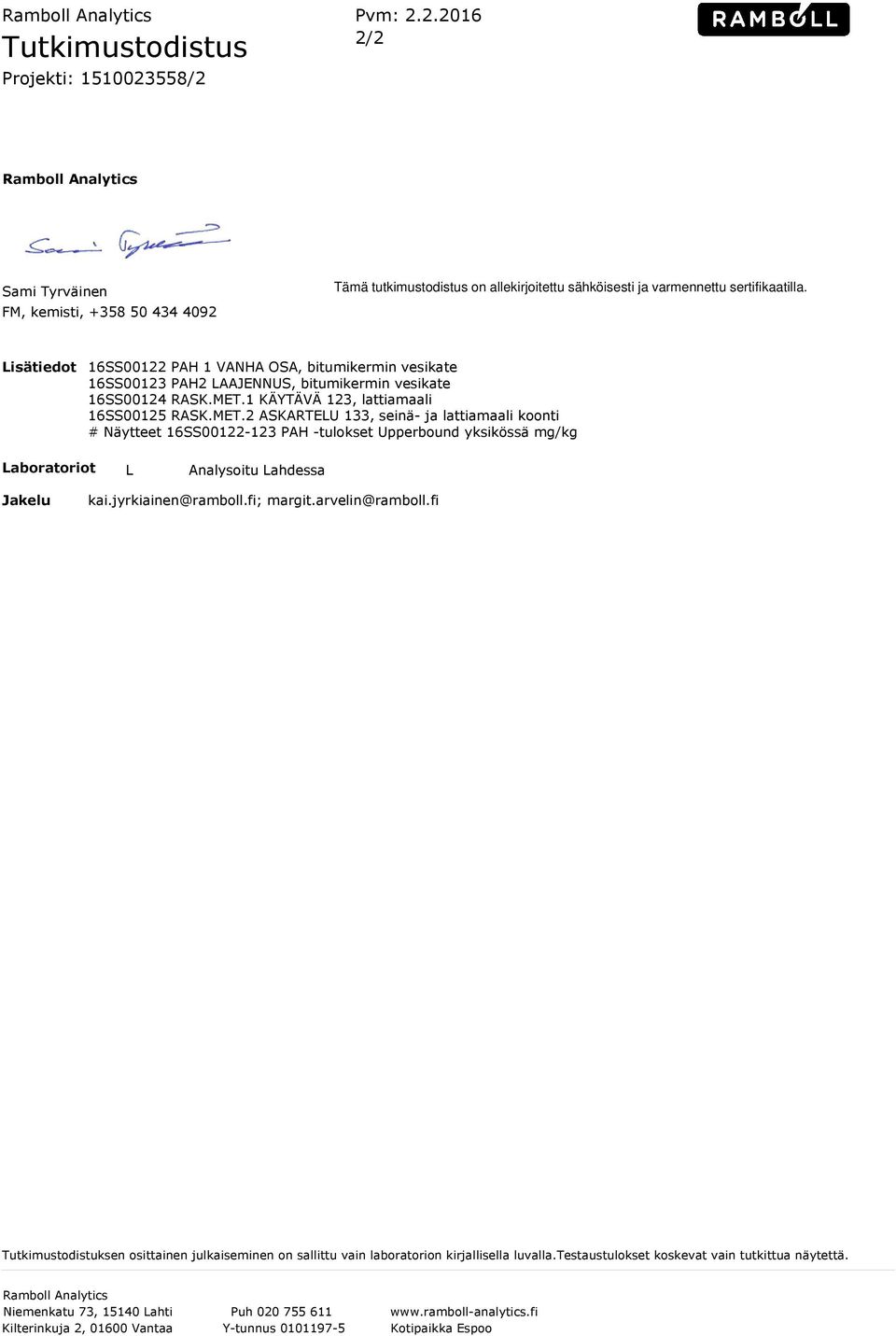

20 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /2 Ramboll Analytics Sami Tyrväinen FM, kemisti, Lisätiedot 16SS00122 PAH 1 VANHA OSA, bitumikermin vesikate 16SS00123 PAH2 LAAJENNUS, bitumikermin vesikate 16SS00124 RASK.MET.1 KÄYTÄVÄ 123, lattiamaali 16SS00125 RASK.MET.2 ASKARTELU 133, seinä- ja lattiamaali koonti # Näytteet 16SS PAH -tulokset Upperbound yksikössä mg/kg Laboratoriot L Analysoitu Lahdessa Jakelu kai.jyrkiainen@ramboll.fi; margit.arvelin@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

21 115 VETÄYTYMISHUONE 12.0 m² 114 PARTIO 28.5 m² m² m² m² 111 ET 10.0 m² 110 K 10.5 m² 108 SAUNA 3.0 m² 109 SH 3.0 m² m² 104 TEKN. TSTO 13.0 m² m² 107 PKH 8.0 m² KÄYTÄVÄ TK 23.5 m² 3.0 m² 101 NEUVOTTELU 36.0 m² 1.KRS POHJA 1 : JUURES KT 9.0 m² 212 KT PORRAS 10.0 m² 117 TK 1.5 m² m² 121 SPK 5.0 m² 122 PUH 1.5 m² 120 ARKISTO 9.0 m² 133 ASKARTELU 29.0 m² 123 KÄYTÄVÄ 38.5 m² m² m² 127 VAATEHUOLTO 10.5 m² 125 SK 2.5 m² PRSH PELITILA 14.5 m² 33.5 m² TK 1.0 m² NUORISOTYÖN TOIMISTO NUORISOTILA LASTENOHJ. TSTO 18.5 m² 138 NUORISOTYÖN TSTO 25.5 m² taittoovi liukuovi 136 KK 6.5 m² UKL.VÄL. 6.0 m² SIIV 2.5 m² 134 VÄLIKKÖ 5.5 m² m² m² 132 SOS.T/N 8.5 m² 131 VÄLIKKÖ 2.5 m² m² PP/KVR 128 NUORISOTYÖN ARKISTO 11.0 m² 129 TEKN 16.5 m² m² m² 153 PÄIVÄKERHON m² 8.5 m² 152 LEIKKISALI 47.5 m² 142 TK 2.5 m² 144 KÄYTÄVÄ 30.0 m² 151 LEIKKISALI 66.0 m² m² 147 KERHOH 23.5 m² 150 KERHOH 23.0 m² JK L 149 K 4.0 m² PARKANON SEURAKUNTAKESKUS KIRKKOPOLKU PARKANO ARKKITEHTITOIMISTO ANNA-MAIJA KAIHARI KY 1.KRS POHJA 1 : 50 ARK VÄLISALONKUJA 9, TAMPERE GSM : anna-maija@kaihari.fi

22 Asbesti- ja haitta-ainekartoitus Kohde ja osoite: Parkanon seurakuntatalo, Kirkkopolku 3, LIITE 4 pvm laatija: SIMA Kerros / Tila Haitta-aineen esiintyminen rakennusmateriaalissa Materiaalin väri, koko / paksuus Määrä arvio [m2] Näyte nro Piirustusmerkintä Haittaaine pitoituus (K / E) Asbestin Laatu (V tai S) Asbestin Kunto (A - D) Asbestin Pölyävyys (* - ****) Haitta-aineen Toimenpideehdotus Varasto 157 Linoleum-laatta ja liima vihreä 35 ASB 1 ASB K V (Antofylliitti) A * Muovimatto, liima ja tasoite punainen - ASB 2 ASB E Siivous 141 Muovimatto, liima ja tasoite vaalea - ASB 3 ASB E Arkisto 128 Muovimatto, liima ja tasoite punainen - ASB 4 ASB E Keraaminen laatta ja laastit valkoinen 1,5 ASB 5 ASB K KK 136 Muovimatto ja liima vaalea 133 ASB 6 ASB K Vanha osa, vesikate Bitumikermi musta - Laajennusosa, vesikate Bitumikermi musta - ASB 7 / PAH 1 ASB 8 / PAH 2 V (Antofylliitti) A * 6 V (Antofylliitti) A * 6 ASB E / PAH E ASB E / PAH E Käytävä 123 Lattiamaali harmaa - RM 1 RM E Askartelu 133 Seinä- ja lattiamaali koonti vihreä/harma a/ valkoinen - RM 2 RM E Sivu 1 (1)

23 LIITE 5 TUTKITUN MATERIAALIN ASBESTIPITOISUUS JA LAATU: K = SISÄLTÄÄ ASBESTIA (>1% MATERIAALIN PAINOSTA) E = EI SISÄLLÄ ASBESTIA (<1% MATERIAALIN PAINOSTA) V = VAALEA ASBESTI (ANTOFYLLIITTI, AMOSIITTI, KRYSOTIILI) S = SININEN ASBESTI (KROKIDOLIITTI) ASBESTIPITOISEN MATERIAALIN KUNTO KARTOITUSHETKELLÄ: A = HYVÄ B = VÄLTTÄVÄ C = HEIKKO D = ERITTÄIN HEIKKO Asbestikuidut ovat hyvin sitoutuneet tuotteeseen, eivätkä pääse normaalikäytössä kuituina hengitysilmaan. Asbestikuituja saattaa päästä hengitysilmaan kohteessa tehtävien huoltokorjausten tai käytön aiheuttaman mekaanisen rasituksen yhteydessä. Asbestimateriaali on paikoin rikkoutunut ja huonokuntoinen. Tilassa liikuttaessa vallitsee asbestipölyn altistumisvaara. Asbestimateriaalin havaittiin olevan erittäin huonokuntoista ja tilassa runsaasti pölyä. Suositellaan, että tilassa liikuttaessa noudatetaan VNP 886/87 10 ja TSH päätöksen 231/90 12 edellyttämiä suojaustoimenpiteitä. Ilman suojausta, tilassa liikkumista on vältettävä! TOIMENPIDE-EHDOTUS: 1 = EI EDELLYTÄ TOIMENPITEITÄ NORMAALIKÄYTÖSSÄ 2 = ASBESTISIIVOUS Siivous on kielletty ilman suojaustoimenpiteitä ja suositellaan tehtäväksi osastointimenetelmällä. 3 = KORJAUS Asbestipitoinen materiaali korjataan pölyttömäksi ja suoritetaan asbestisiivous. 4 = KOTELOIMINEN Asbestinpitoinen materiaali suojataan koteloimalla. 5 = PINNOITUS Asbestinpitoinen materiaali eristetään pinnoittamalla se elastisella maalilla tai massalla. 6 = OSASTOINTIMENETELMÄ Työskentelyalue eristetään muista tiloista omaksi pölytiiviiksi osastokseen. Osastoitu tila varustetaan asbestipölyn suodattavalla ilmankierrätyslaitteistolla. 7 = KOHDEPOISTO Asbestipölyn leviämistä muihin tiloihin rajoitetaan kohdeimulaitteilla. Menetelmä soveltuu pieniin yksittäisiin töihin sekä esim. asbestipitoisen lattiavinyylilaatan purkuun. 8 = PUSSIPURKUMENETELMÄ Asbestipitoinen materiaali käsitellään pölytiiviin purkupussin sisällä. Menetelmä soveltuu yksittäisiin putkistokorjauksiin. 9 = LEVYT ULKOTILOISSA Levyt puretaan ehjänä ja kuljetetaan kaatopaikalle pölytiiviisti pakattuina. Työskentely ei vaadi asbestipurkuvaltuutusta, henkilösuojaus puolinaamari: >P2-luokan suodatin. 10 = KOKO RAKENTEEN PURKU Koko rakenne puretaan, jätteen käsittely ja henkilösuojaus haitta-aineen mukaan 11 = KEM. MAALINPOISTO Kemiallinen maalin poisto liuotinaineella, pölyn leviämistä rajoitettava 12 = MEK. MAALINPOISTO Mekaaninen maalin poisto hiekkapuhaltamalla, pölyn leviämistä rajoitettava 13 = LIITOSOSAN KATKAISU Liitososan katkaisu sitä avaamatta esim. putkisahalla. 14 = IRROTUS EHJÄNÄ Irrotus ehjänä ilman ilmastoinnillista eristämistä. - = EI ERITYISMENETELMIÄ Purkaminen ei vaadi erityismenetelmiä, esim. irtonaiset ehjät levyt tms. KRO = KROKIDOLIITTI-PURKU Aluehallintaviraston hyväksymin erikoismenetelmin. Henkilösuojauksessa on käytettävä paineilmalaitteita. HUOM! Kohdat 2-8 sekä edellyttävät työsuojeluviranomaisen valtuutuksen asbestipurkutöihin. Toimenpide- ehdotuksen voidaan merkitä useammalla numerolla esimerkiksi, jos tilat tulisi siivota korjaustyön yhteydessä. Jos asbestin kunto on luokkaa C tai D tai laatuna näkyvillä oleva sininen asbesti, on korjaustoimiin ryhdyttävä välittömästi! Lisäohjeita, joita purkutyössä noudatetaan, on RATU kortissa Asbestia sisältävien rakenteiden purku ja PCB:tä ja lyijyä sisältävien saumausmassojen purku sekä Kivihiilipikeä sisältävien rakenteiden purku. Kosteusvaurioituneita materiaaleja purettaessa on noudattava myös Ratu-kortin Kosteus- ja mikrobivaurioituneiden rakenteiden purku ohjeita.

24 LIITE 6 ASBESTIMATERIAALIN VAARALLISUUS: PÖLYÄVYYSLUOKITUS / KUVAUS * = ASBESTIALTISTUMISVAARA TARVIKETTA PURETTAESSA. Tarvikkeet ovat normaalitilanteessa vaarattomia ja aiheuttavat asbestialtistumisvaaran vain tarviketta purettaessa. Tarvikkeen purkua suunniteltaessa on otettava yhteys alueen työsuojelupiiriin. ** = SUURI ASBESTIALTISTUMISVAARA TARVIKETTA PURETTAESSA. Tarvikkeet ovat normaalitilanteessa vaarattomia ja aiheuttavat asbestialtistumisvaaran tarviketta purettaessa. Kahden tähden tarvikkeiden purkua saavat tehdä vain työsuojeluviranomaisten valtuuttamat asbestipurkajat. Tarvikkeen purkua suunniteltaessa on otettava yhteys alueen työsuojelupiiriin. *** = ASBESTIALTISTUMISVAARA, MIKÄLI TARVIKKEESEEN KOHDISTUU MEKAANISTA RASITUSTA. Tarvikkeet ovat myös normaalitilanteessa vaarallisia. Vaarallisuuden aiheuttaa tarvikkeen rikkoutuessa tai kolhiutuessa ilmaan vapautuva pöly. Vaurioitunut tuote tulee eristää heti. **** = KROKIDOLIITTIASBESTI, ALTISTUMISVAARA AINA. Paljaana oleva krokidoliittiasbesti aiheuttaa aina asbestialtistuksen. Vaarallisuuden aiheuttaa tarvikkeen rikkoutuessa tai kolhiutuessa ilmaan vapautuva suuri pölymäärä. Asbestipitoista pölyä on jo työvaiheen aikana levinnyt kaikille tilan pinnoille. Vaurioitunut tuote tulee eristää heti. ASBESTIMERKINNÄT MÄÄRÄLUETTELOSSA SEKÄ PAIKANNUSPIIRUSTUKSISSA: P-P = PUTKI / PAHVIERISTE Asbesti on ulkopinn. harsossa tai sisäpinn. pahvissa tai putkessa pulverina P-V = PUTKI / VILLAERISTE Putken ulkopinnassa harsomainen asbestia sisältävä kangas P-M = PUTKI / MASSAERISTE Putken ulkopinnassa harsomainen asbestia sisältävä kangas tai sileä pinta IV-M = IV-PUTKI / ASBESTISEMENTTILEVYKANAVA Mineriitistä valm. suorakaide, pyöreäkulm. kanava IV-T = IV-PUTKI / TIIVISTE Laippatiiviste, punos, naru, kitti tai vastaava S-M = SEINÄ / ASBESTISEMENTTILEVY Väriltään harmaa lujalevy, minerit tai tuulensuojalevy S-L = SEINÄ / LAATOITUS Keraamisten laattojen sauma ja / tai kiinnityslaasti S-T = SEINÄ / TASOITE Asbestia sisältävä tasoite tai laasti S-MU = SEINÄ / MUOVIMATTO Asbestipitoinen muovi tai kumimatto S-K = SEINÄ / KIINNITYSAINE Asbestipitoinen kiinnityslaasti tai liima S-PIN = SEINÄ / PINNOITE Asbestipitoinen pinnoite tai massa L-MU = LATTIA / MUOVIMATTO Asbestipitoinen muovi tai kumimatto L-F = LATTIA / VINYYLILAATTA Asbestipitoinen vinyylilaatta, yleensä 250x250, taitett. murtuu helposti L-L = LATTIA / LAATOITUS Keraamisten laattojen sauma ja / tai kiinnityslaasti L-T = LATTIA / TASOITE Asbestia sisältävä tasoite tai laasti L-K = LATTIA / KIINNITYSAINE Asbestipitoinen kiinnityslaasti tai liima L-PIN = LATTIA / PINNOITE Asbestipitoinen pinnoite tai massa L-PL = LATTIA / PIKILIIMA Asbestia sisältävä musta pikiliima K-M = KATTO / ASBESTISEMENTTILEVY Väriltään harmaa lujalevy, minerit tai tuulensuojalevy K-T = KATTO / TASOITE Asbestia sisältävä tasoite tai laasti K-K = KATTO / KIINNITYSAINE Asbestipitoinen kiinnityslaasti tai liima K-A = KATTO / AKUSTIIKKALEVY Asbestipitoinen, yleensä kuitumainen / huokoinen akustiikkalevy K-PL = KATTO / PIKILIIMA Asbestia sisältävä musta pikiliima K-H = KATTO / BITUMIHUOPAKATE TAI BITUMISIVELY Asbestia sisältävä huopa tai sively KRO = KROKIDOLIITTIRUISKUTUS Sinertävä tai harmaa kuitum. asbestimassa, ääni-, palo tai lämpöer. APO = PALO-OVET JA LUUKUT Palo-ovissa tai karmeissa on käytetty asbestia, harmaa vaalea kuitumassa EIK = TILA, JOSSA EI KÄYTY
