1 AIR COMFORT AIR DIFFUSSION ILMANLÄMMITTIMET LÄMMINILMAKOJE LVDV >> TEKNINEN ESITE

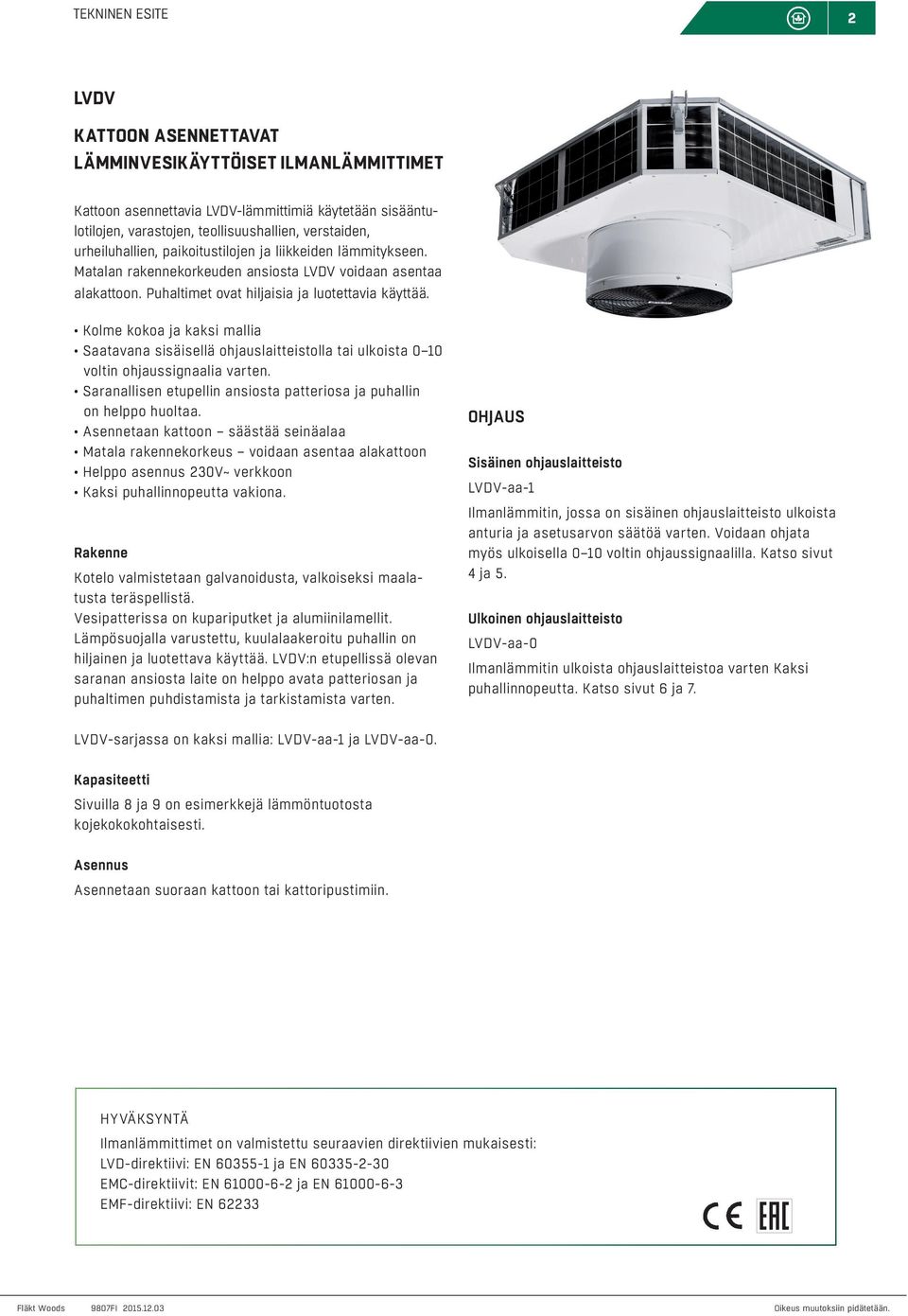

2 2 LVDV KATTOON ASENNETTAVAT LÄMMINVESIKÄYTTÖISET ILMANLÄMMITTIMET Kattoon asennettavia LVDV-lämmittimiä käytetään sisääntulotilojen, varastojen, teollisuushallien, verstaiden, urheiluhallien, paikoitustilojen ja liikkeiden lämmitykseen. Matalan rakennekorkeuden ansiosta LVDV voidaan asentaa alakattoon. Puhaltimet ovat hiljaisia ja luotettavia käyttää. Kolme kokoa ja kaksi mallia Saatavana sisäisellä ohjauslaitteistolla tai ulkoista 0 10 voltin ohjaussignaalia varten. Saranallisen etupellin ansiosta patteriosa ja puhallin on helppo huoltaa. Asennetaan kattoon säästää seinäalaa Matala rakennekorkeus voidaan asentaa alakattoon Helppo asennus 230V~ verkkoon Kaksi puhallinnopeutta vakiona. Rakenne Kotelo valmistetaan galvanoidusta, valkoiseksi maalatusta teräspellistä. Vesipatterissa on kupariputket ja alumiinilamellit. Lämpösuojalla varustettu, kuulalaakeroitu puhallin on hiljainen ja luotettava käyttää. LVDV:n etupellissä olevan saranan ansiosta laite on helppo avata patteriosan ja puhaltimen puhdistamista ja tarkistamista varten. OHJAUS Sisäinen ohjauslaitteisto LVDV-aa-1 Ilmanlämmitin, jossa on sisäinen ohjauslaitteisto ulkoista anturia ja asetusarvon säätöä varten. Voidaan ohjata myös ulkoisella 0 10 voltin ohjaussignaalilla. Katso sivut 4 ja 5. Ulkoinen ohjauslaitteisto LVDV-aa-0 Ilmanlämmitin ulkoista ohjauslaitteistoa varten Kaksi puhallinnopeutta. Katso sivut 6 ja 7. LVDV-sarjassa on kaksi mallia: LVDV-aa-1 ja LVDV-aa-0. Kapasiteetti Sivuilla 8 ja 9 on esimerkkejä lämmöntuotosta kojekokokohtaisesti. Asennus Asennetaan suoraan kattoon tai kattoripustimiin. HYVÄKSYNTÄ Ilmanlämmittimet on valmistettu seuraavien direktiivien mukaisesti: LVD-direktiivi: EN ja EN EMC-direktiivit: EN ja EN EMF-direktiivi: EN 62233

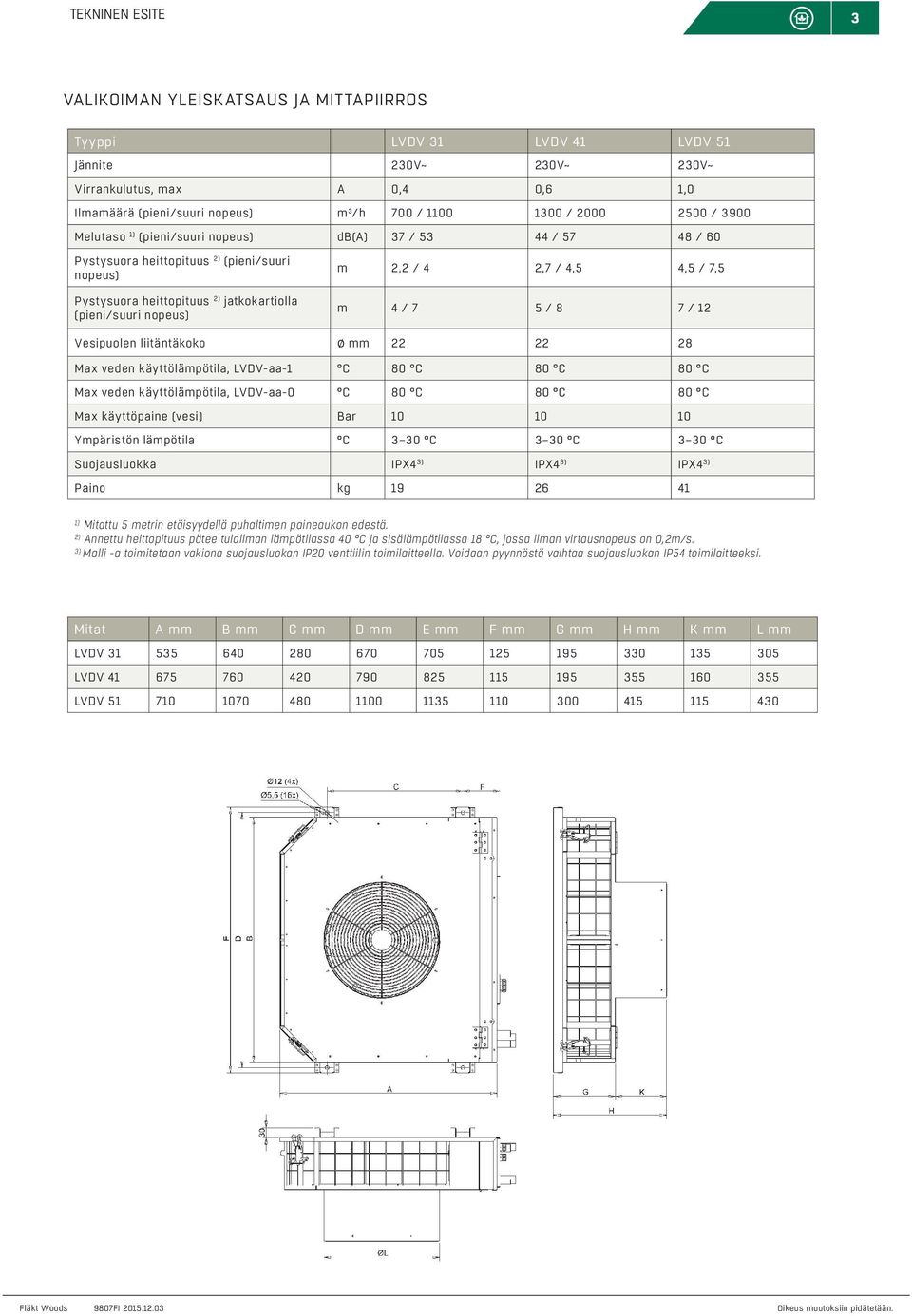

3 3 VALIKOIMAN YLEISKATSAUS JA MITTAPIIRROS Tyyppi LVDV 31 LVDV 41 LVDV 51 Jännite 230V~ 230V~ 230V~ Virrankulutus, max A 0,4 0,6 1,0 Ilmamäärä (pieni/suuri nopeus) m³/h 700 / / / 3900 Melutaso 1) (pieni/suuri nopeus) db(a) 37 / / / 60 Pystysuora heittopituus 2) (pieni/suuri nopeus) Pystysuora heittopituus 2) jatkokartiolla (pieni/suuri nopeus) m 2,2 / 4 2,7 / 4,5 4,5 / 7,5 m 4 / 7 5 / 8 7 / 12 Vesipuolen liitäntäkoko mm Max veden käyttö, LVDV-aa-1 C 80 C 80 C 80 C Max veden käyttö, LVDV-aa-0 C 80 C 80 C 80 C Max käyttöpaine (vesi) Bar Ympäristön C 3 30 C 3 30 C 3 30 C Suojausluokka IPX4 3) IPX4 3) IPX4 3) Paino kg ) Mitattu 5 metrin etäisyydellä puhaltimen paineaukon edestä. 2) Annettu heittopituus pätee tulo ssa 40 C ja sisässa 18 C, jossa virtausnopeus on 0,2m/s. 3) Malli -a toimitetaan vakiona suojausluokan IP20 venttiilin toimilaitteella. Voidaan pyynnöstä vaihtaa suojausluokan IP54 toimilaitteeksi. Mitat A mm B mm C mm D mm E mm F mm G mm H mm K mm L mm LVDV LVDV LVDV

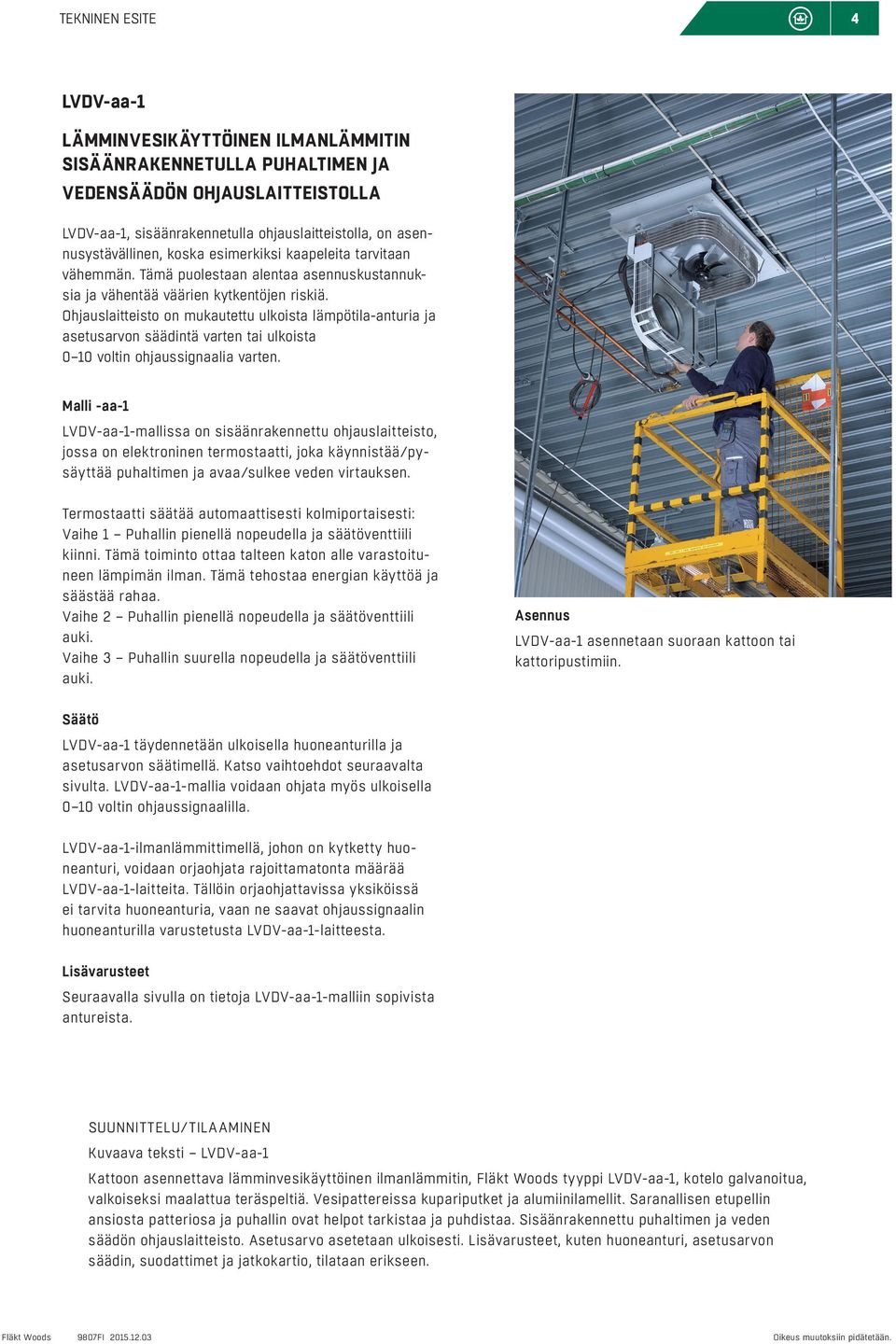

4 4 LVDV-aa-1 LÄMMINVESIKÄYTTÖINEN ILMANLÄMMITIN SISÄÄNRAKENNETULLA PUHALTIMEN JA VEDENSÄÄDÖN OHJAUSLAITTEISTOLLA LVDV-aa-1, sisäänrakennetulla ohjauslaitteistolla, on asennusystävällinen, koska esimerkiksi kaapeleita tarvitaan vähemmän. Tämä puolestaan alentaa asennuskustannuksia ja vähentää väärien kytkentöjen riskiä. Ohjauslaitteisto on mukautettu ulkoista -anturia ja asetusarvon säädintä varten tai ulkoista 0 10 voltin ohjaussignaalia varten. Malli -aa-1 LVDV-aa-1-mallissa on sisäänrakennettu ohjauslaitteisto, jossa on elektroninen termostaatti, joka käynnistää/pysäyttää puhaltimen ja avaa/sulkee veden virtauksen. Termostaatti säätää automaattisesti kolmiportaisesti: Vaihe 1 Puhallin pienellä nopeudella ja säätöventtiili kiinni. Tämä toiminto ottaa talteen katon alle varastoituneen lämpimän. Tämä tehostaa energian käyttöä ja säästää rahaa. Vaihe 2 Puhallin pienellä nopeudella ja säätöventtiili auki. Vaihe 3 Puhallin suurella nopeudella ja säätöventtiili auki. Asennus LVDV-aa-1 asennetaan suoraan kattoon tai kattoripustimiin. Säätö LVDV-aa-1 täydennetään ulkoisella huoneanturilla ja asetusarvon säätimellä. Katso vaihtoehdot seuraavalta sivulta. LVDV-aa-1-mallia voidaan ohjata myös ulkoisella 0 10 voltin ohjaussignaalilla. LVDV-aa-1-lämmittimellä, johon on kytketty huoneanturi, voidaan orjaohjata rajoittamatonta määrää LVDV-aa-1-laitteita. Tällöin orjaohjattavissa yksiköissä ei tarvita huoneanturia, vaan ne saavat ohjaussignaalin huoneanturilla varustetusta LVDV-aa-1-laitteesta. Lisävarusteet Seuraavalla sivulla on tietoja LVDV-aa-1-malliin sopivista antureista. SUUNNITTELU/TILAAMINEN Kuvaava teksti LVDV-aa-1 Kattoon asennettava lämminvesikäyttöinen lämmitin, Fläkt Woods tyyppi LVDV-aa-1, kotelo galvanoitua, valkoiseksi maalattua teräspeltiä. Vesipattereissa kupariputket ja alumiinilamellit. Saranallisen etupellin ansiosta patteriosa ja puhallin ovat helpot tarkistaa ja puhdistaa. Sisäänrakennettu puhaltimen ja veden säädön ohjauslaitteisto. Asetusarvo asetetaan ulkoisesti. Lisävarusteet, kuten huoneanturi, asetusarvon säädin, suodattimet ja jatkokartio, tilataan erikseen.

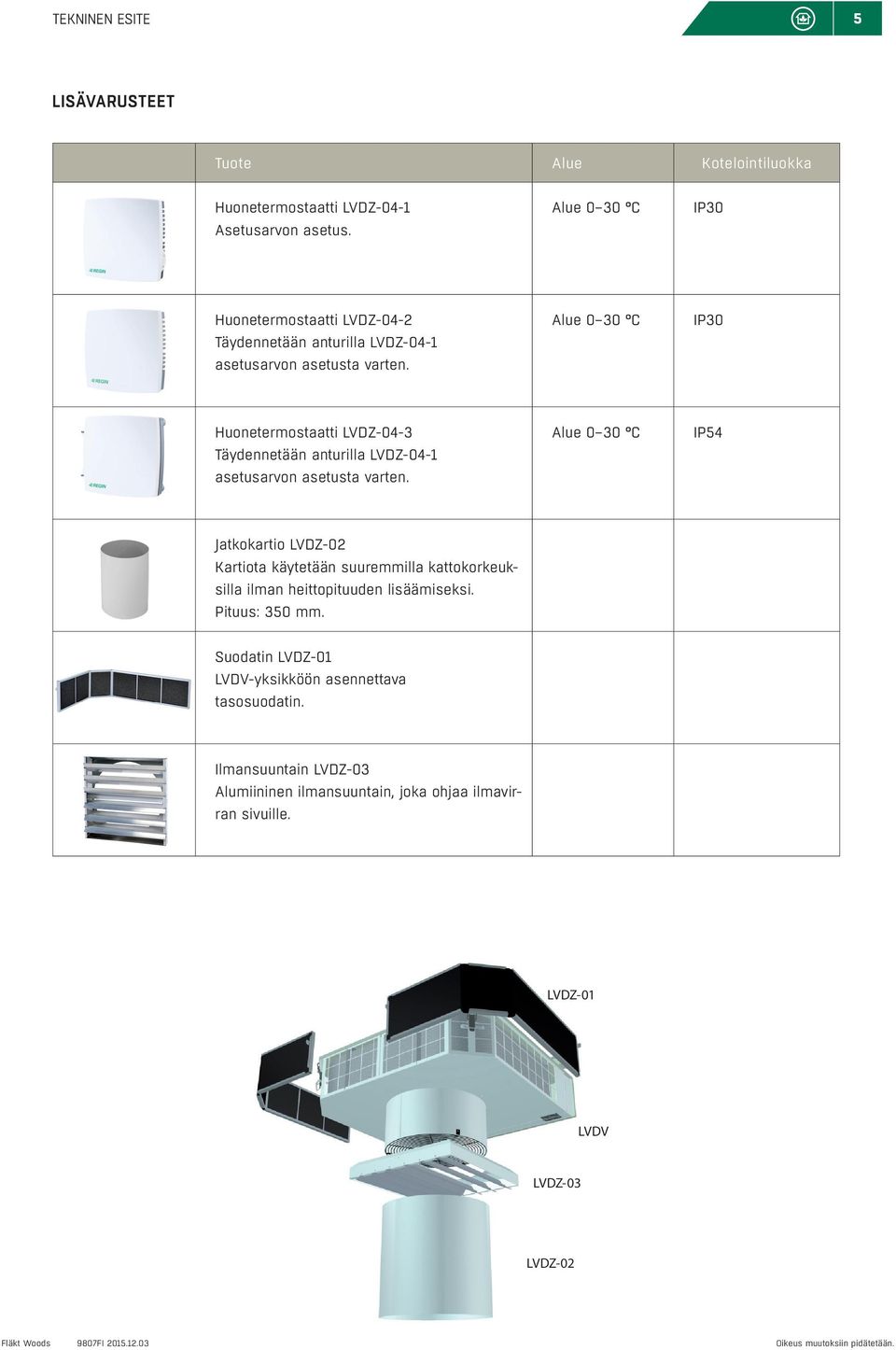

5 5 LISÄVARUSTEET Tuote Alue Kotelointiluokka Huonetermostaatti LVDZ-04-1 Asetusarvon asetus. Alue 0 30 C IP30 Huonetermostaatti LVDZ-04-2 Täydennetään anturilla LVDZ-04-1 asetusarvon asetusta varten. Alue 0 30 C IP30 Huonetermostaatti LVDZ-04-3 Täydennetään anturilla LVDZ-04-1 asetusarvon asetusta varten. Alue 0 30 C IP54 Jatkokartio LVDZ-02 Kartiota käytetään suuremmilla kattokorkeuksilla heittopituuden lisäämiseksi. Pituus: 350 mm. Suodatin LVDZ-01 LVDV-yksikköön asennettava tasosuodatin. Ilmansuuntain LVDZ-03 Alumiininen suuntain, joka ohjaa ilmavirran sivuille. LVDZ-01 LVDV LVDZ-03 LVDZ-02

6 6 LVDV-aa-0 LÄMMINVESIKÄYTTÖINEN, ULKOISELLA OHJAUSLAITTEISTOLLA SÄÄDETTÄVÄ ILMANLÄMMITIN Ulkoisella ohjauslaitteistolla käytettävä LVDV-aa-0 on hyvä valinta, jos halutaan helppokäyttöinen lämmitin laadusta tinkimättä. Malli -aa-0 Ulkoisen ohjauslaitteiston kanssa käytettävässä LVDVaa-0-mallissa on kaksi puhallinnopeutta. Nopeus valitaan sähköasennuksen yhteydessä tai ulkoisen, esim. LVDZ-06-1-kytkimen kytkimen kautta. Säätö LVDV-aa-0 täydennetään ulkoisella huonetermostaatilla, kierrosnopeuskytkimellä sekä toimilaitteella ja venttiilillä. Katso esimerkki seuraavalta sivulta. Lisävarusteet Seuraavalla sivulla on tietoja LVDV-aa-0-malliin sopivista lisävarusteista. Asennus LVDV-aa-0 asennetaan suoraan kattoon tai kattoripustimiin. SUUNNITTELU/TILAAMINEN KUVAAVA TEKSTI LVDV-aa-0 Kattoon asennettava lämminvesikäyttöinen lämmitin, Fläkt Woods tyyppi LVDV-aa-0, kotelo galvanoitua, valkoiseksi maalattua teräspeltiä. Vesipattereissa kupariputket ja alumiinilamellit. Kaksinopeuksinen puhallinmoottori. Saranallisen etupellin ansiosta patteriosa ja puhallin ovat helpot tarkistaa ja puhdistaa. Lisävarusteet, kuten termostaatti, kierrosnopeuskytkin, toimilaite ja venttiili sekä jatkokartio, tilataan erikseen.

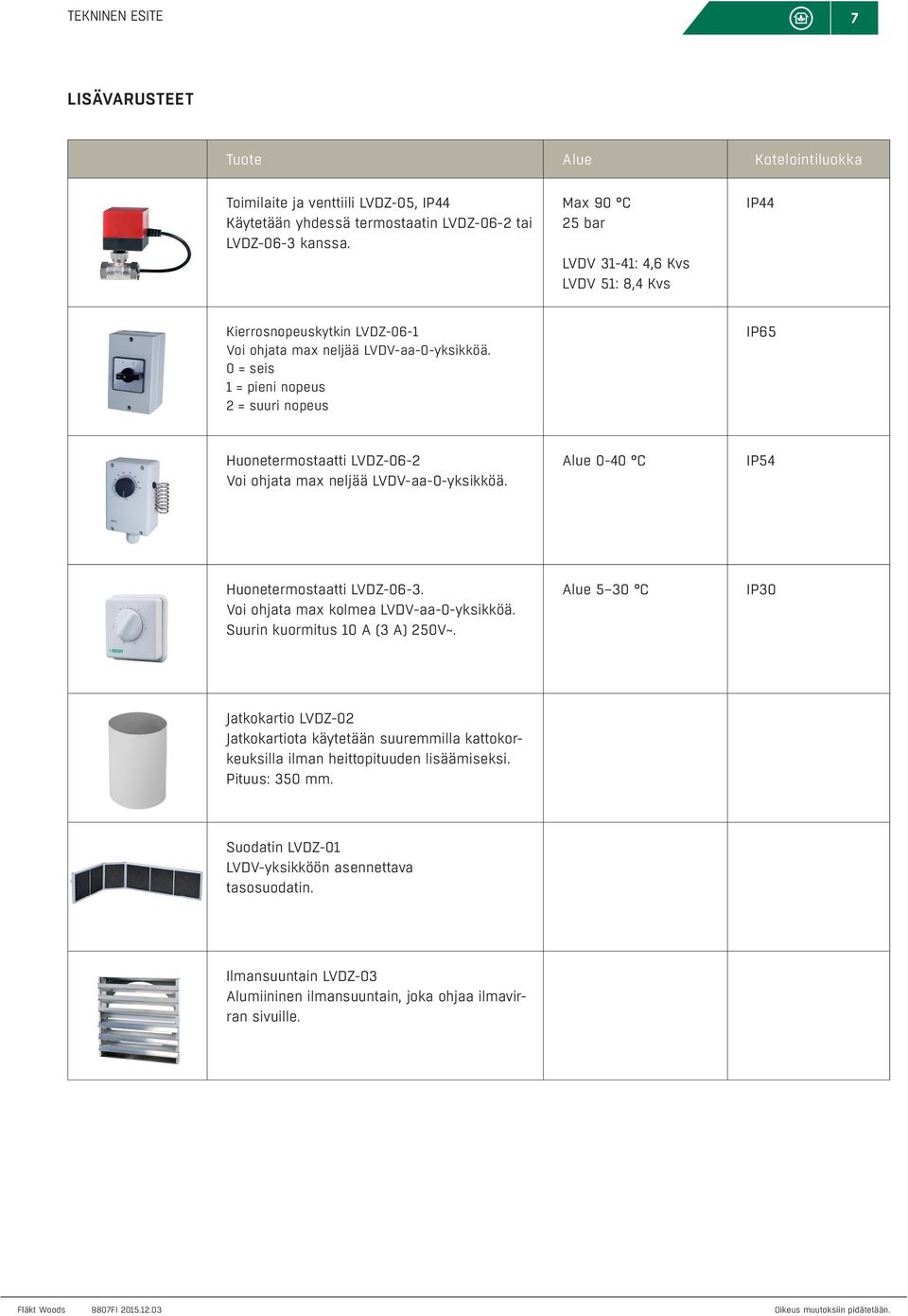

7 7 LISÄVARUSTEET Tuote Alue Kotelointiluokka Toimilaite ja venttiili LVDZ-05, IP44 Käytetään yhdessä termostaatin LVDZ-06-2 tai LVDZ-06-3 kanssa. Max 90 C 25 bar LVDV 31-41: 4,6 Kvs LVDV 51: 8,4 Kvs IP44 Kierrosnopeuskytkin LVDZ-06-1 Voi ohjata max neljää LVDV-aa-0-yksikköä. 0 = seis 1 = pieni nopeus 2 = suuri nopeus IP65 Huonetermostaatti LVDZ-06-2 Voi ohjata max neljää LVDV-aa-0-yksikköä. Alue 0-40 C IP54 Huonetermostaatti LVDZ Voi ohjata max kolmea LVDV-aa-0-yksikköä. Suurin kuormitus 10 A (3 A) 250V~. Alue 5 30 C IP30 Jatkokartio LVDZ-02 Jatkokartiota käytetään suuremmilla kattokorkeuksilla heittopituuden lisäämiseksi. Pituus: 350 mm. Suodatin LVDZ-01 LVDV-yksikköön asennettava tasosuodatin. Ilmansuuntain LVDZ-03 Alumiininen suuntain, joka ohjaa ilmavirran sivuille.

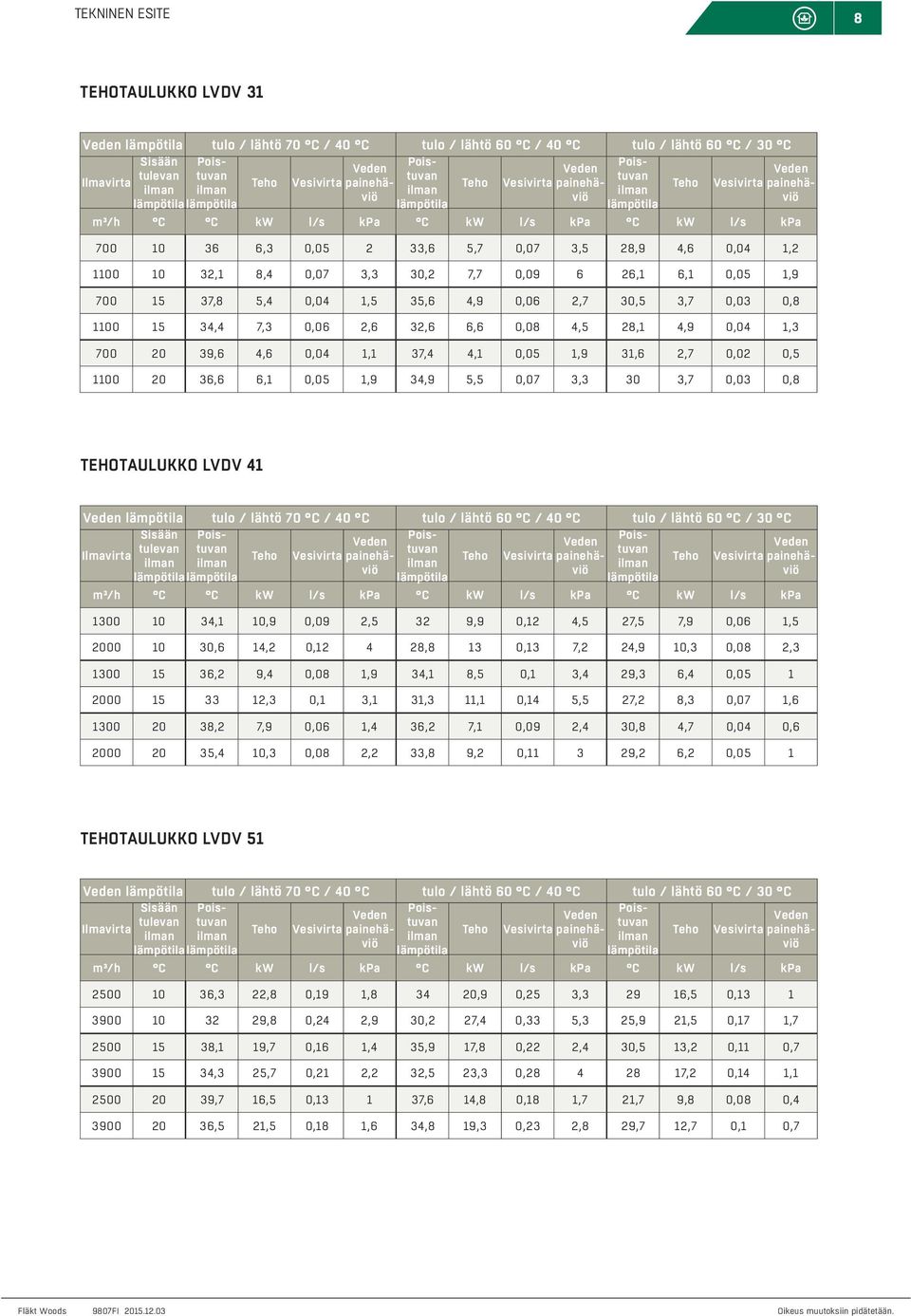

8 8 TEHOTAULUKKO LVDV 31 tulo / lähtö 70 C / 40 C tulo / lähtö 60 C / 40 C tulo / lähtö 60 C / 30 C Sisään Poistuvatuvatuvan tulevan Ilmavirta Teho Vesivirta painehäviviviö m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,3 0, ,6 5,7 0,07 3,5 28,9 4,6 0,04 1, ,1 8,4 0,07 3,3 30,2 7,7 0, ,1 6,1 0,05 1, ,8 5,4 0,04 1,5 35,6 4,9 0,06 2,7 30,5 3,7 0,03 0, ,4 7,3 0,06 2,6 32,6 6,6 0,08 4,5 28,1 4,9 0,04 1, ,6 4,6 0,04 1,1 37,4 4,1 0,05 1,9 31,6 2,7 0,02 0, ,6 6,1 0,05 1,9 34,9 5,5 0,07 3,3 30 3,7 0,03 0,8 TEHOTAULUKKO LVDV 41 tulo / lähtö 70 C / 40 C tulo / lähtö 60 C / 40 C tulo / lähtö 60 C / 30 C Sisään Poistuvatuvatuvan tulevan Ilmavirta Teho Vesivirta painehäviviviö m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,1 10,9 0,09 2,5 32 9,9 0,12 4,5 27,5 7,9 0,06 1, ,6 14,2 0, ,8 13 0,13 7,2 24,9 10,3 0,08 2, ,2 9,4 0,08 1,9 34,1 8,5 0,1 3,4 29,3 6,4 0, ,3 0,1 3,1 31,3 11,1 0,14 5,5 27,2 8,3 0,07 1, ,2 7,9 0,06 1,4 36,2 7,1 0,09 2,4 30,8 4,7 0,04 0, ,4 10,3 0,08 2,2 33,8 9,2 0, ,2 6,2 0,05 1 TEHOTAULUKKO LVDV 51 tulo / lähtö 70 C / 40 C tulo / lähtö 60 C / 40 C tulo / lähtö 60 C / 30 C Sisään Poistuvatuvatuvan tulevan Ilmavirta Teho Vesivirta painehäviviviö m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,3 22,8 0,19 1, ,9 0,25 3, ,5 0, ,8 0,24 2,9 30,2 27,4 0,33 5,3 25,9 21,5 0,17 1, ,1 19,7 0,16 1,4 35,9 17,8 0,22 2,4 30,5 13,2 0,11 0, ,3 25,7 0,21 2,2 32,5 23,3 0, ,2 0,14 1, ,7 16,5 0, ,6 14,8 0,18 1,7 21,7 9,8 0,08 0, ,5 21,5 0,18 1,6 34,8 19,3 0,23 2,8 29,7 12,7 0,1 0,7

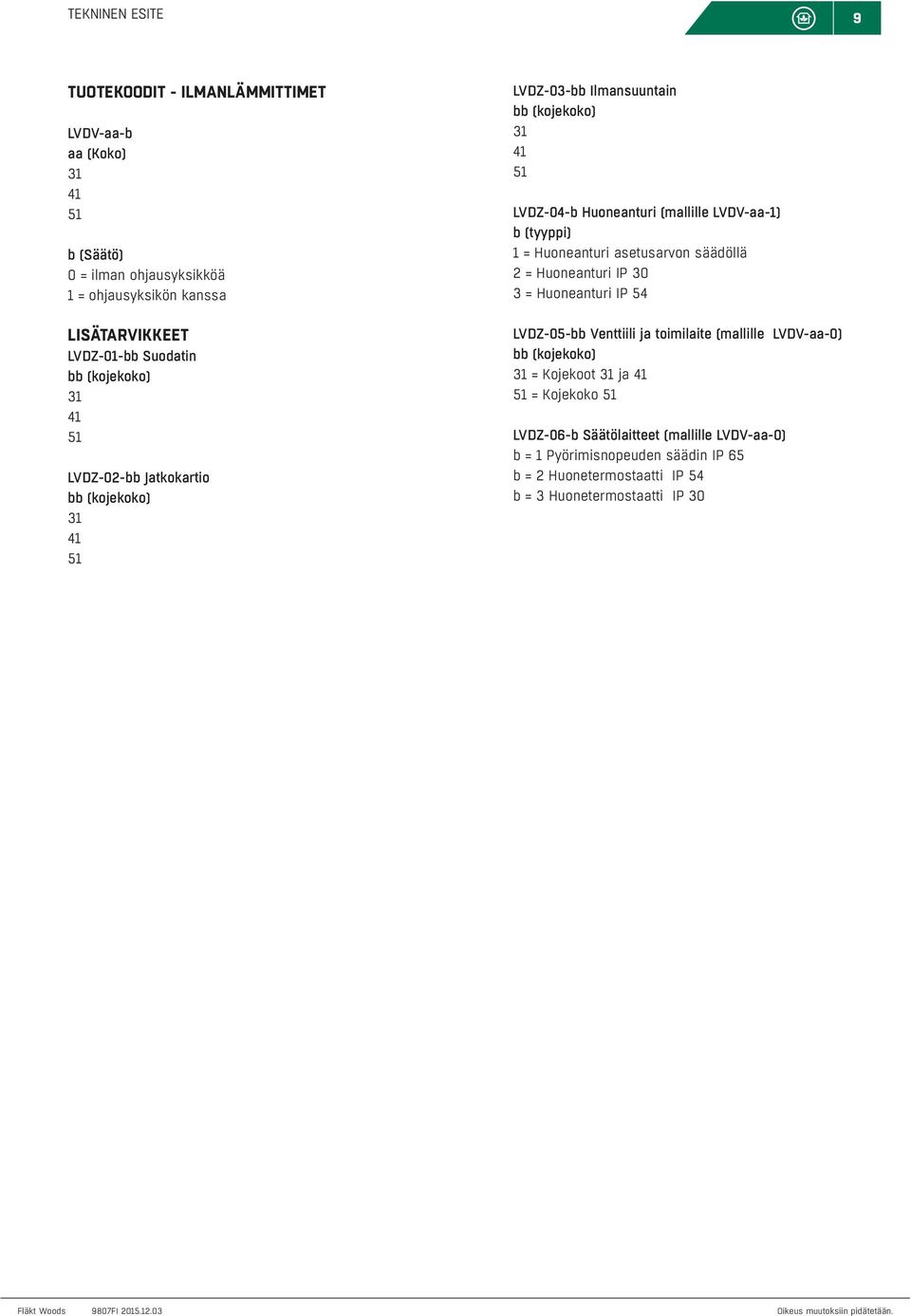

9 9 TUOTEKOODIT - ILMANLÄMMITTIMET LVDV-aa-b aa (Koko) b (Säätö) 0 = ohjausyksikköä 1 = ohjausyksikön kanssa LISÄTARVIKKEET LVDZ-01-bb Suodatin bb (kojekoko) LVDZ-02-bb Jatkokartio bb (kojekoko) LVDZ-03-bb Ilmansuuntain bb (kojekoko) LVDZ-04-b Huoneanturi (mallille LVDV-aa-1) b (tyyppi) 1 = Huoneanturi asetusarvon säädöllä 2 = Huoneanturi IP 30 3 = Huoneanturi IP 54 LVDZ-05-bb Venttiili ja toimilaite (mallille LVDV-aa-0) bb (kojekoko) 31 = Kojekoot 31 ja = Kojekoko 51 LVDZ-06-b Säätölaitteet (mallille LVDV-aa-0) b = 1 Pyörimisnopeuden säädin IP 65 b = 2 Huonetermostaatti IP 54 b = 3 Huonetermostaatti IP 30
