1 = NOKOMNQ qbkbl h óíí çüàé pìçãá =

2

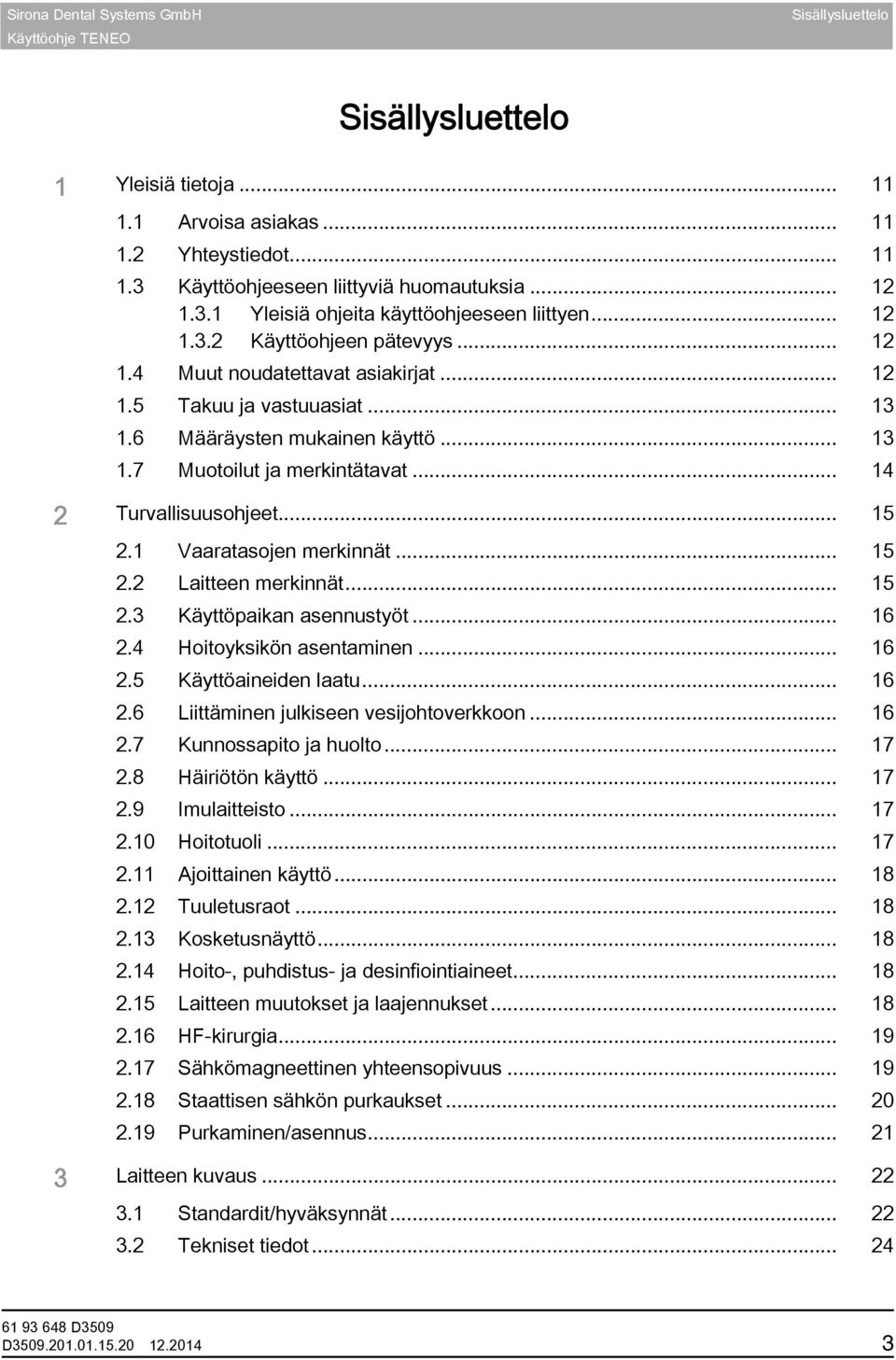

3 Sirona Dental Systems GmbH Sisällysluettelo Sisällysluettelo 1 Yleisiä tietoja Arvoisa asiakas Yhteystiedot Käyttöohjeeseen liittyviä huomautuksia Yleisiä ohjeita käyttöohjeeseen liittyen Käyttöohjeen pätevyys Muut noudatettavat asiakirjat Takuu ja vastuuasiat Määräysten mukainen käyttö Muotoilut ja merkintätavat Turvallisuusohjeet Vaaratasojen merkinnät Laitteen merkinnät Käyttöpaikan asennustyöt Hoitoyksikön asentaminen Käyttöaineiden laatu Liittäminen julkiseen vesijohtoverkkoon Kunnossapito ja huolto Häiriötön käyttö Imulaitteisto Hoitotuoli Ajoittainen käyttö Tuuletusraot Kosketusnäyttö Hoito-, puhdistus- ja desinfiointiaineet Laitteen muutokset ja laajennukset HF-kirurgia Sähkömagneettinen yhteensopivuus Staattisen sähkön purkaukset Purkaminen/asennus Laitteen kuvaus Standardit/hyväksynnät Tekniset tiedot D

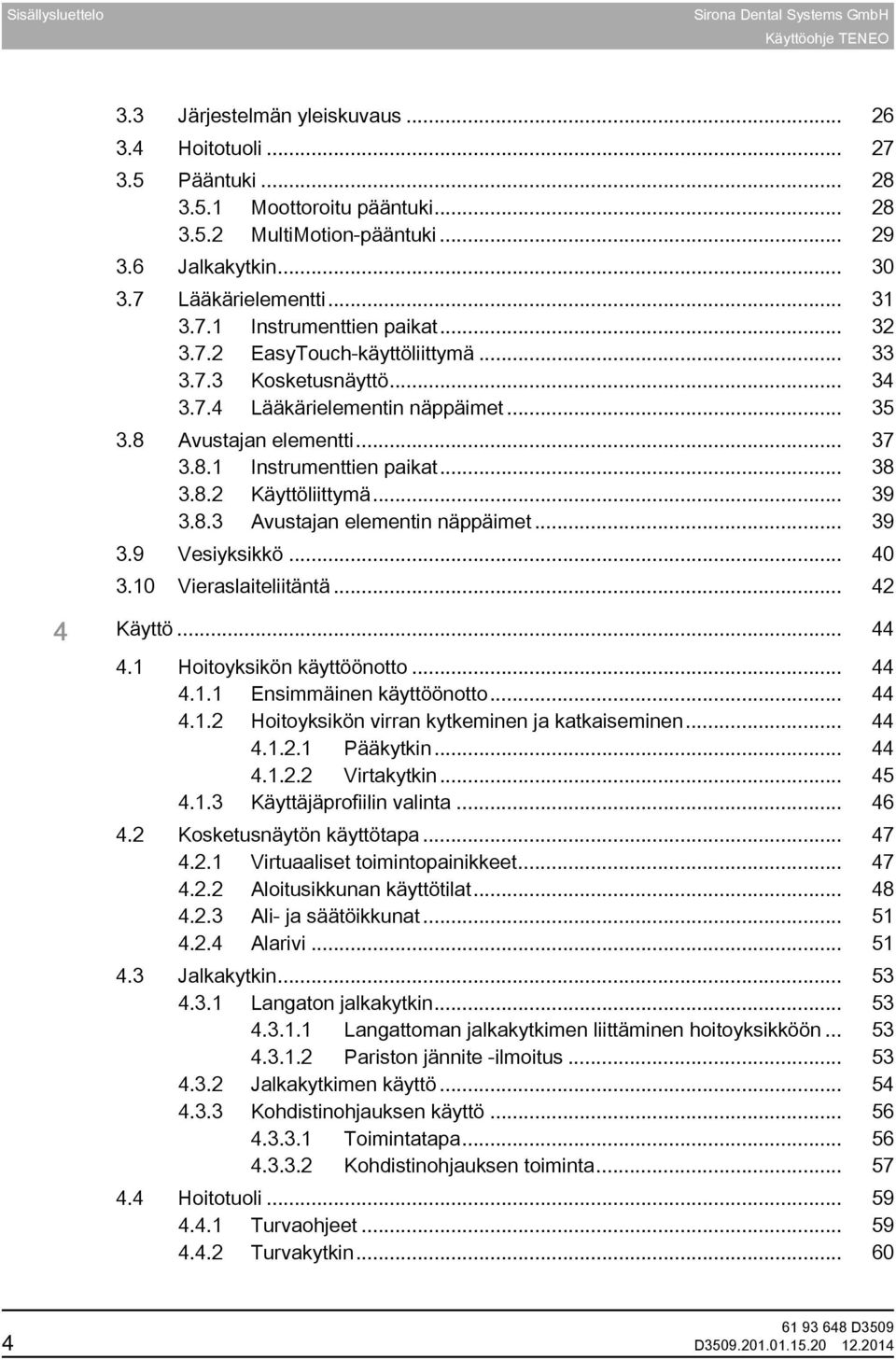

4 Sisällysluettelo Sirona Dental Systems GmbH 3.3 Järjestelmän yleiskuvaus Hoitotuoli Pääntuki Moottoroitu pääntuki MultiMotion-pääntuki Jalkakytkin Lääkärielementti Instrumenttien paikat EasyTouch-käyttöliittymä Kosketusnäyttö Lääkärielementin näppäimet Avustajan elementti Instrumenttien paikat Käyttöliittymä Avustajan elementin näppäimet Vesiyksikkö Vieraslaiteliitäntä Käyttö Hoitoyksikön käyttöönotto Ensimmäinen käyttöönotto Hoitoyksikön virran kytkeminen ja katkaiseminen Pääkytkin Virtakytkin Käyttäjäprofiilin valinta Kosketusnäytön käyttötapa Virtuaaliset toimintopainikkeet Aloitusikkunan käyttötilat Ali- ja säätöikkunat Alarivi Jalkakytkin Langaton jalkakytkin Langattoman jalkakytkimen liittäminen hoitoyksikköön Pariston jännite -ilmoitus Jalkakytkimen käyttö Kohdistinohjauksen käyttö Toimintatapa Kohdistinohjauksen toiminta Hoitotuoli Turvaohjeet Turvakytkin D

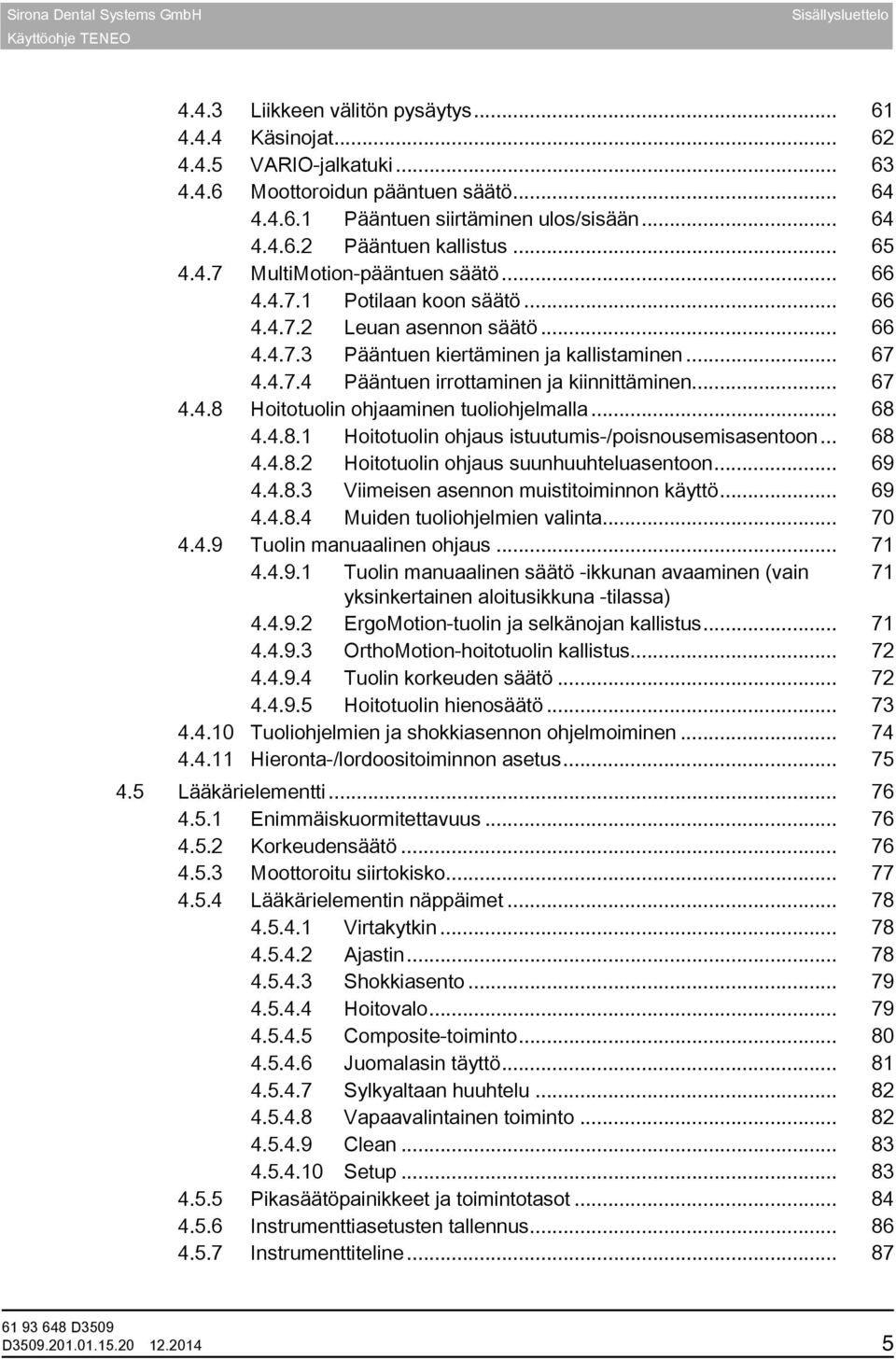

5 Sirona Dental Systems GmbH Sisällysluettelo Liikkeen välitön pysäytys Käsinojat VARIO-jalkatuki Moottoroidun pääntuen säätö Pääntuen siirtäminen ulos/sisään Pääntuen kallistus MultiMotion-pääntuen säätö Potilaan koon säätö Leuan asennon säätö Pääntuen kiertäminen ja kallistaminen Pääntuen irrottaminen ja kiinnittäminen Hoitotuolin ohjaaminen tuoliohjelmalla Hoitotuolin ohjaus istuutumis-/poisnousemisasentoon Hoitotuolin ohjaus suunhuuhteluasentoon Viimeisen asennon muistitoiminnon käyttö Muiden tuoliohjelmien valinta Tuolin manuaalinen ohjaus Tuolin manuaalinen säätö -ikkunan avaaminen (vain 71 yksinkertainen aloitusikkuna -tilassa) ErgoMotion-tuolin ja selkänojan kallistus OrthoMotion-hoitotuolin kallistus Tuolin korkeuden säätö Hoitotuolin hienosäätö Tuoliohjelmien ja shokkiasennon ohjelmoiminen Hieronta-/lordoositoiminnon asetus Lääkärielementti Enimmäiskuormitettavuus Korkeudensäätö Moottoroitu siirtokisko Lääkärielementin näppäimet Virtakytkin Ajastin Shokkiasento Hoitovalo Composite-toiminto Juomalasin täyttö Sylkyaltaan huuhtelu Vapaavalintainen toiminto Clean Setup Pikasäätöpainikkeet ja toimintotasot Instrumenttiasetusten tallennus Instrumenttiteline D

6 Sisällysluettelo Sirona Dental Systems GmbH Yleiset instrumenttitoiminnot Ali-ikkunan avaaminen Jäähdytysaineen valinta Valitun jäähdytysaineen käyttöönotto/poisto käytöstä ApexLocatorin säätäminen Instrumenttivalon kytkeminen ja katkaiseminen Instrumenttivalon käyttöjännitteen valinta Jalkakytkimen asetus käynnistimeksi tai säätökytkimeksi Sprayn määrän asetus Keittosuolaliuoksen (NaCl) käytön valmistelu NaCl-syöttömäärän säätö ApexLocator Apex-ilmaisimen käytön valmistelu Etäisyysikkuna Äänimerkit Käsimittaus viilapuristimella Sähkömoottori Moottori- ja kytkentävaihtoehdot Kierrosluvun asetus Käyntisuunnan asetus Implantologia-/endodontiahoidot moottorilla Turbiini SPRAYVIT L -monitoimiruisku Turvaohjeet SPRAYVIT L -monitoimiruiskun käyttö Aineiden lämpötilan ja instrumenttivalon asetus Hammaskivenpoistin SIROSONIC TL Turvallisuusohjeet Tehon asetus HF-sähkökirurgia SIROTOM Turvaohjeet Neutraalielektrodin liittäminen Tehon asetus Modulointitavan asetus HF-sähkökirurgisen käsikappaleen SIROTOM käyttö Tekniset tiedot Turvallisuustekniset tarkastukset Ulkoisen HF-laitteen käyttö Implantologia- ja endodontiahoidot Hoidon valinta Implantologia Endodontia D

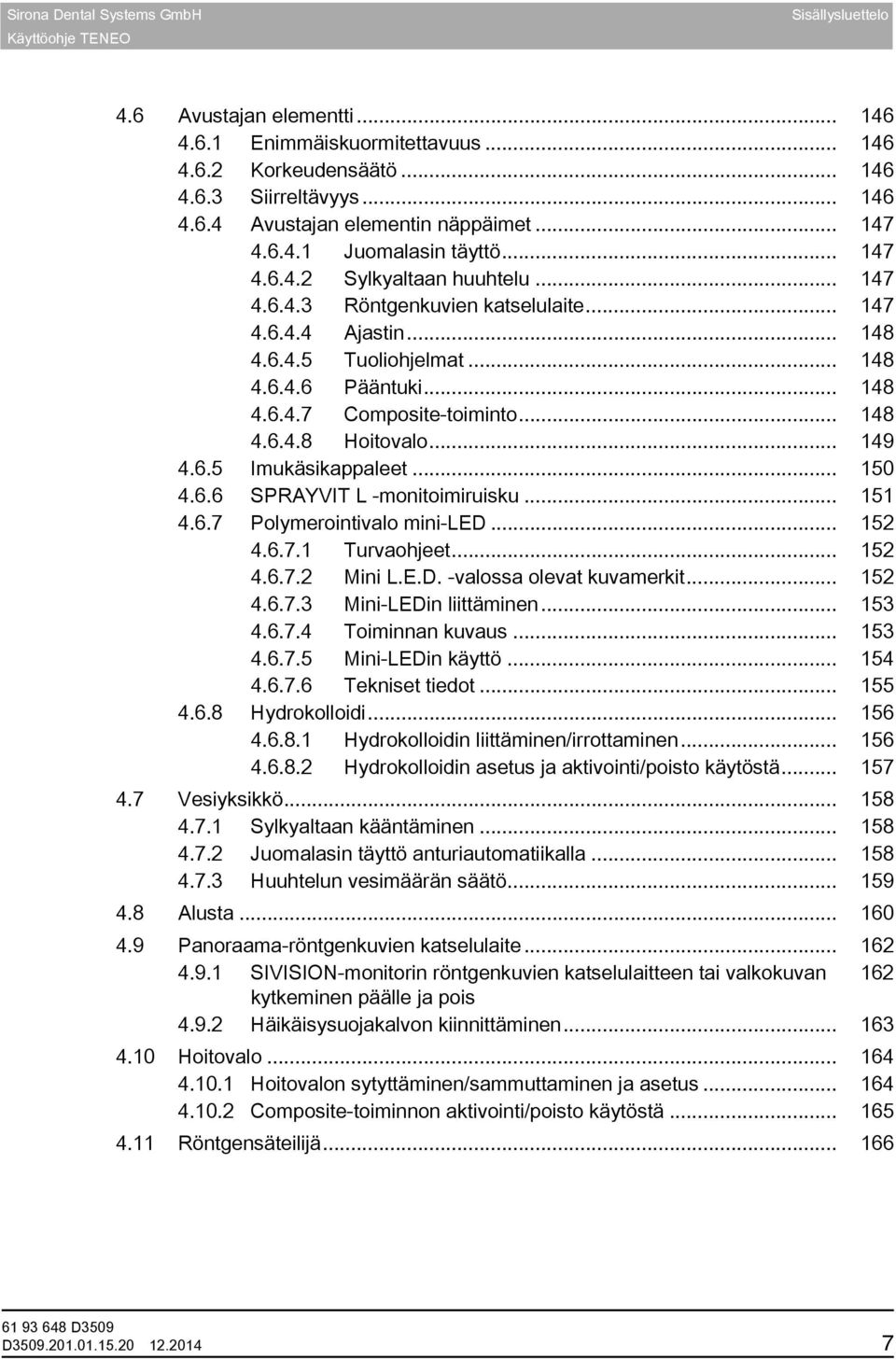

7 Sirona Dental Systems GmbH Sisällysluettelo 4.6 Avustajan elementti Enimmäiskuormitettavuus Korkeudensäätö Siirreltävyys Avustajan elementin näppäimet Juomalasin täyttö Sylkyaltaan huuhtelu Röntgenkuvien katselulaite Ajastin Tuoliohjelmat Pääntuki Composite-toiminto Hoitovalo Imukäsikappaleet SPRAYVIT L -monitoimiruisku Polymerointivalo mini-led Turvaohjeet Mini L.E.D. -valossa olevat kuvamerkit Mini-LEDin liittäminen Toiminnan kuvaus Mini-LEDin käyttö Tekniset tiedot Hydrokolloidi Hydrokolloidin liittäminen/irrottaminen Hydrokolloidin asetus ja aktivointi/poisto käytöstä Vesiyksikkö Sylkyaltaan kääntäminen Juomalasin täyttö anturiautomatiikalla Huuhtelun vesimäärän säätö Alusta Panoraama-röntgenkuvien katselulaite SIVISION-monitorin röntgenkuvien katselulaitteen tai valkokuvan 162 kytkeminen päälle ja pois Häikäisysuojakalvon kiinnittäminen Hoitovalo Hoitovalon sytyttäminen/sammuttaminen ja asetus Composite-toiminnon aktivointi/poisto käytöstä Röntgensäteilijä D

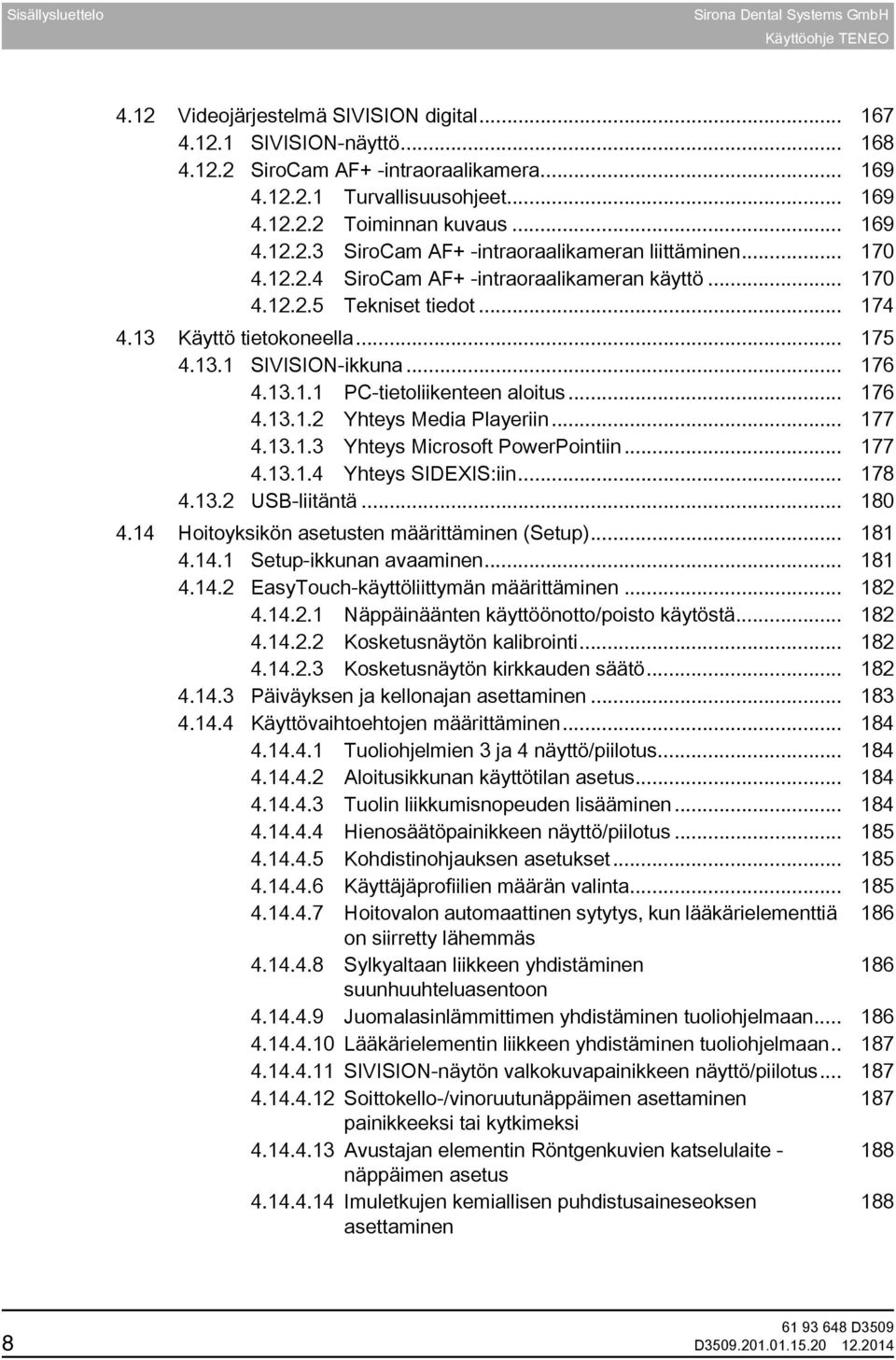

8 Sisällysluettelo Sirona Dental Systems GmbH 4.12 Videojärjestelmä SIVISION digital SIVISION-näyttö SiroCam AF+ -intraoraalikamera Turvallisuusohjeet Toiminnan kuvaus SiroCam AF+ -intraoraalikameran liittäminen SiroCam AF+ -intraoraalikameran käyttö Tekniset tiedot Käyttö tietokoneella SIVISION-ikkuna PC-tietoliikenteen aloitus Yhteys Media Playeriin Yhteys Microsoft PowerPointiin Yhteys SIDEXIS:iin USB-liitäntä Hoitoyksikön asetusten määrittäminen (Setup) Setup-ikkunan avaaminen EasyTouch-käyttöliittymän määrittäminen Näppäinäänten käyttöönotto/poisto käytöstä Kosketusnäytön kalibrointi Kosketusnäytön kirkkauden säätö Päiväyksen ja kellonajan asettaminen Käyttövaihtoehtojen määrittäminen Tuoliohjelmien 3 ja 4 näyttö/piilotus Aloitusikkunan käyttötilan asetus Tuolin liikkumisnopeuden lisääminen Hienosäätöpainikkeen näyttö/piilotus Kohdistinohjauksen asetukset Käyttäjäprofiilien määrän valinta Hoitovalon automaattinen sytytys, kun lääkärielementtiä 186 on siirretty lähemmäs Sylkyaltaan liikkeen yhdistäminen 186 suunhuuhteluasentoon Juomalasinlämmittimen yhdistäminen tuoliohjelmaan Lääkärielementin liikkeen yhdistäminen tuoliohjelmaan SIVISION-näytön valkokuvapainikkeen näyttö/piilotus Soittokello-/vinoruutunäppäimen asettaminen 187 painikkeeksi tai kytkimeksi Avustajan elementin Röntgenkuvien katselulaite näppäimen asetus Imuletkujen kemiallisen puhdistusaineseoksen 188 asettaminen 8 D

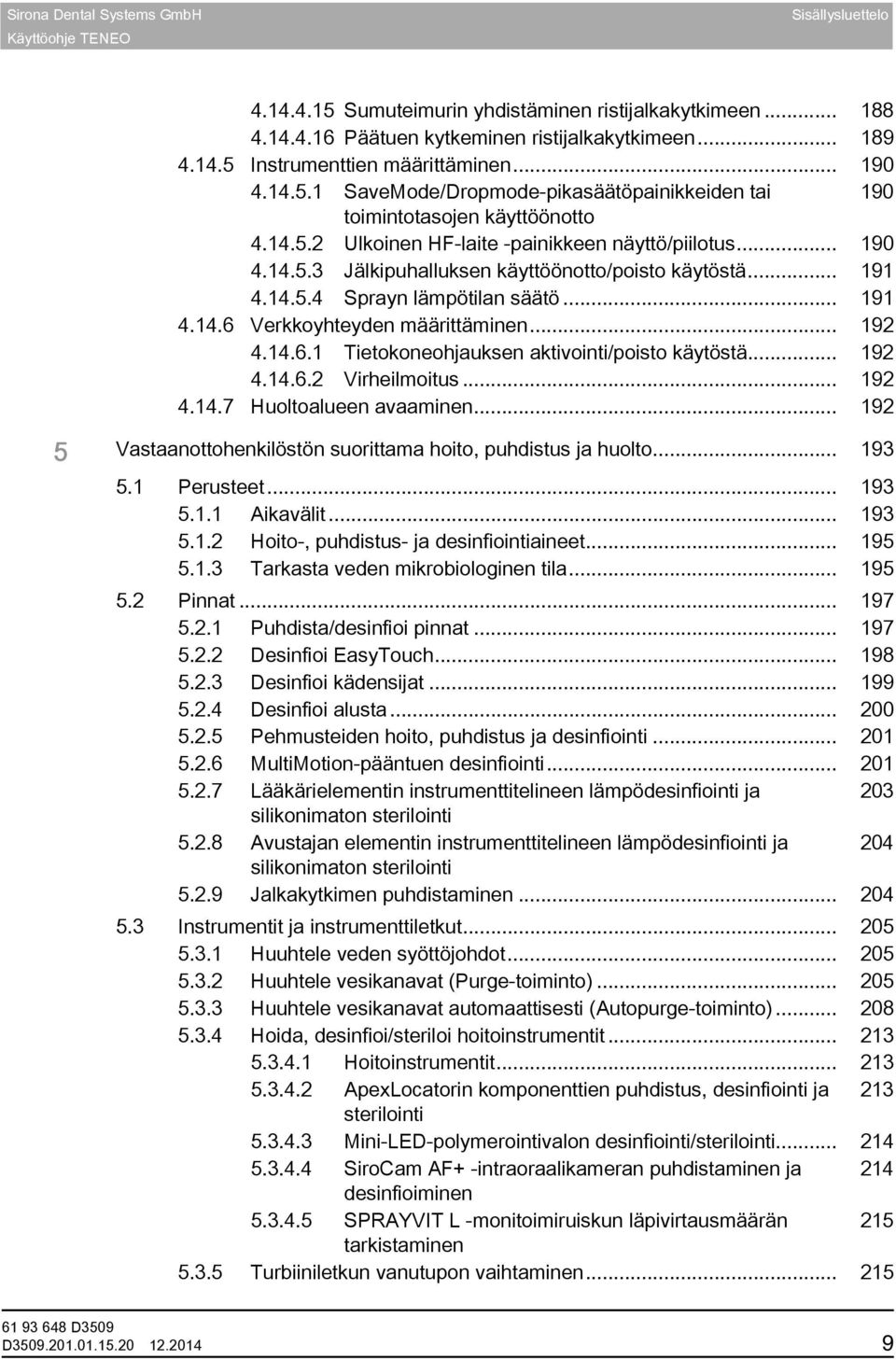

9 Sirona Dental Systems GmbH Sisällysluettelo Sumuteimurin yhdistäminen ristijalkakytkimeen Päätuen kytkeminen ristijalkakytkimeen Instrumenttien määrittäminen SaveMode/Dropmode-pikasäätöpainikkeiden tai 190 toimintotasojen käyttöönotto Ulkoinen HF-laite -painikkeen näyttö/piilotus Jälkipuhalluksen käyttöönotto/poisto käytöstä Sprayn lämpötilan säätö Verkkoyhteyden määrittäminen Tietokoneohjauksen aktivointi/poisto käytöstä Virheilmoitus Huoltoalueen avaaminen Vastaanottohenkilöstön suorittama hoito, puhdistus ja huolto Perusteet Aikavälit Hoito-, puhdistus- ja desinfiointiaineet Tarkasta veden mikrobiologinen tila Pinnat Puhdista/desinfioi pinnat Desinfioi EasyTouch Desinfioi kädensijat Desinfioi alusta Pehmusteiden hoito, puhdistus ja desinfiointi MultiMotion-pääntuen desinfiointi Lääkärielementin instrumenttitelineen lämpödesinfiointi ja 203 silikonimaton sterilointi Avustajan elementin instrumenttitelineen lämpödesinfiointi ja 204 silikonimaton sterilointi Jalkakytkimen puhdistaminen Instrumentit ja instrumenttiletkut Huuhtele veden syöttöjohdot Huuhtele vesikanavat (Purge-toiminto) Huuhtele vesikanavat automaattisesti (Autopurge-toiminto) Hoida, desinfioi/steriloi hoitoinstrumentit Hoitoinstrumentit ApexLocatorin komponenttien puhdistus, desinfiointi ja 213 sterilointi Mini-LED-polymerointivalon desinfiointi/sterilointi SiroCam AF+ -intraoraalikameran puhdistaminen ja 214 desinfioiminen SPRAYVIT L -monitoimiruiskun läpivirtausmäärän 215 tarkistaminen Turbiiniletkun vanutupon vaihtaminen D

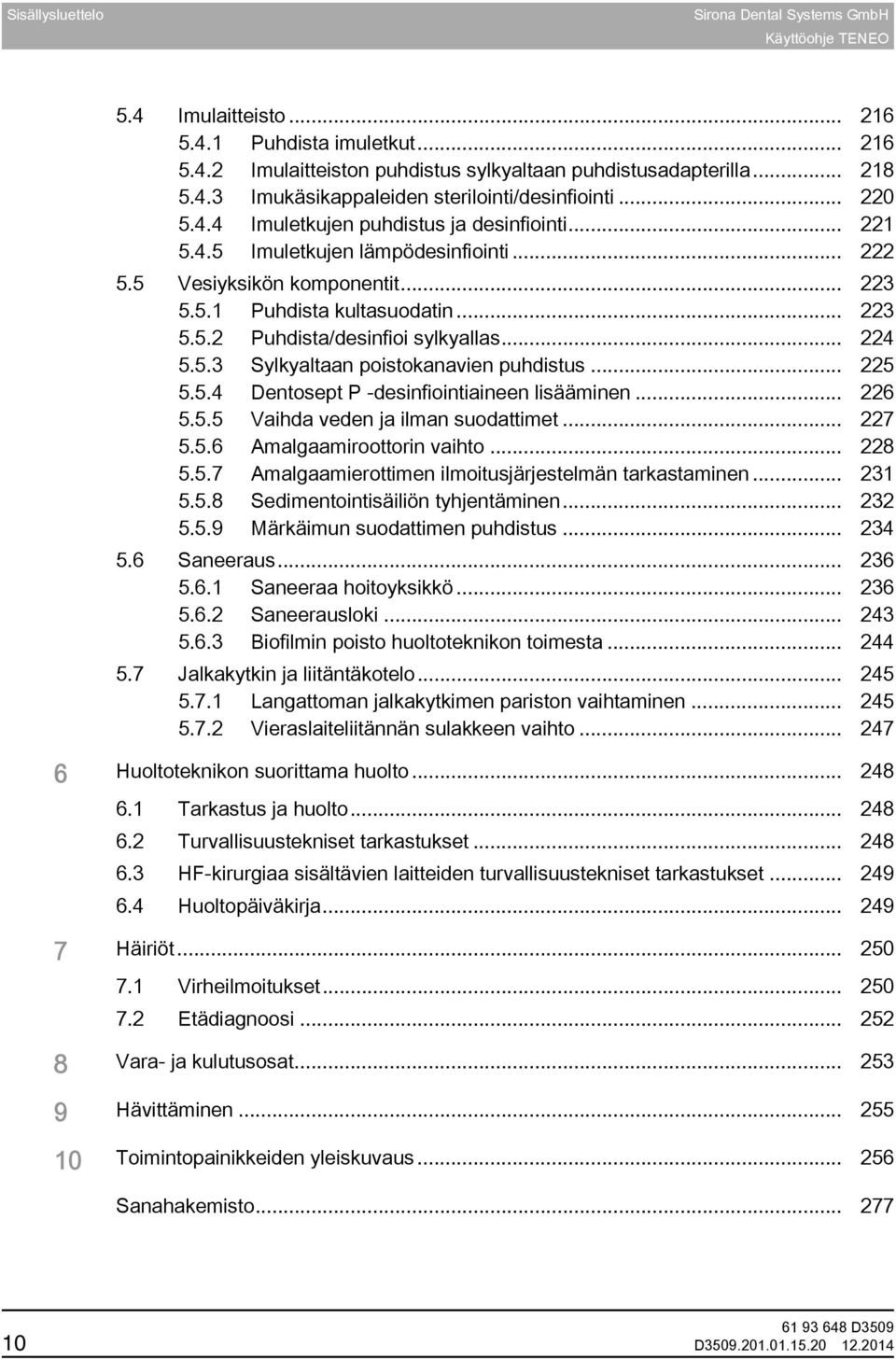

10 Sisällysluettelo Sirona Dental Systems GmbH 5.4 Imulaitteisto Puhdista imuletkut Imulaitteiston puhdistus sylkyaltaan puhdistusadapterilla Imukäsikappaleiden sterilointi/desinfiointi Imuletkujen puhdistus ja desinfiointi Imuletkujen lämpödesinfiointi Vesiyksikön komponentit Puhdista kultasuodatin Puhdista/desinfioi sylkyallas Sylkyaltaan poistokanavien puhdistus Dentosept P -desinfiointiaineen lisääminen Vaihda veden ja ilman suodattimet Amalgaamiroottorin vaihto Amalgaamierottimen ilmoitusjärjestelmän tarkastaminen Sedimentointisäiliön tyhjentäminen Märkäimun suodattimen puhdistus Saneeraus Saneeraa hoitoyksikkö Saneerausloki Biofilmin poisto huoltoteknikon toimesta Jalkakytkin ja liitäntäkotelo Langattoman jalkakytkimen pariston vaihtaminen Vieraslaiteliitännän sulakkeen vaihto Huoltoteknikon suorittama huolto Tarkastus ja huolto Turvallisuustekniset tarkastukset HF-kirurgiaa sisältävien laitteiden turvallisuustekniset tarkastukset Huoltopäiväkirja Häiriöt Virheilmoitukset Etädiagnoosi Vara- ja kulutusosat Hävittäminen Toimintopainikkeiden yleiskuvaus Sanahakemisto D

11 Sirona Dental Systems GmbH 1 Yleisiä tietoja 1.1 Arvoisa asiakas 1 Yleisiä tietoja 1.1 Arvoisa asiakas Kiitos, kun olet hankkinut vastaanotollesi Sironan TENEO -hoitoyksikön. Tavoitteenamme on tunnistaa asiakkaidemme tarpeet hyvissä ajoin ja tuottaa niihin innovatiivisia ratkaisuja. Yksikkö on varustettu yksilöllisten tarpeidesi mukaisesti. Hoitohuoneesi uusi keskipiste on räätälöity juuri sinua varten. TENEO -hoitoyksikkö edustaa helppokäyttöisyyttä, käyttömukavuutta ja laadukasta suunnittelua. TENEO -yksikössä olemme parantaneet hyväksi havaittuja toimintoja ja toteuttaneet asiakkaiden toiveita. Siirtokiskokonsepti ja EasyTouch-käyttöliittymä tekevät hoitotyöstä entistäkin tehokkaampaa ja miellyttävämpää. Tämä käyttöohje on hyödyllinen niin ennen käyttöä kuin myöhemminkin. Toivotamme käytön iloa ja menestystä TENEO :n kanssa. TENEO -tiimi Asiakaspalvelukeskus Valmistajan osoite 1.2 Yhteystiedot Maailmanlaajuinen asiakaspalvelu Teknisissä kysymyksissä voit ottaa meihin yhteyttä täyttämällä yhteydenottolomakkeen Internetissä osoitteessa Valitse "CONTACT" / "Customer Service Center" ja napsauta kohtaa "CONTACT FORM FOR TECHNICAL QUESTIONS". Valmistajan osoite, koko maailma Sirona Dental Systems GmbH Fabrikstrasse Bensheim Germany Tehdasmerkki Puh.: +49 (0) 6251/16-0 Faksi: +49 (0) 6251/ Sähköposti: contact@sirona.com D

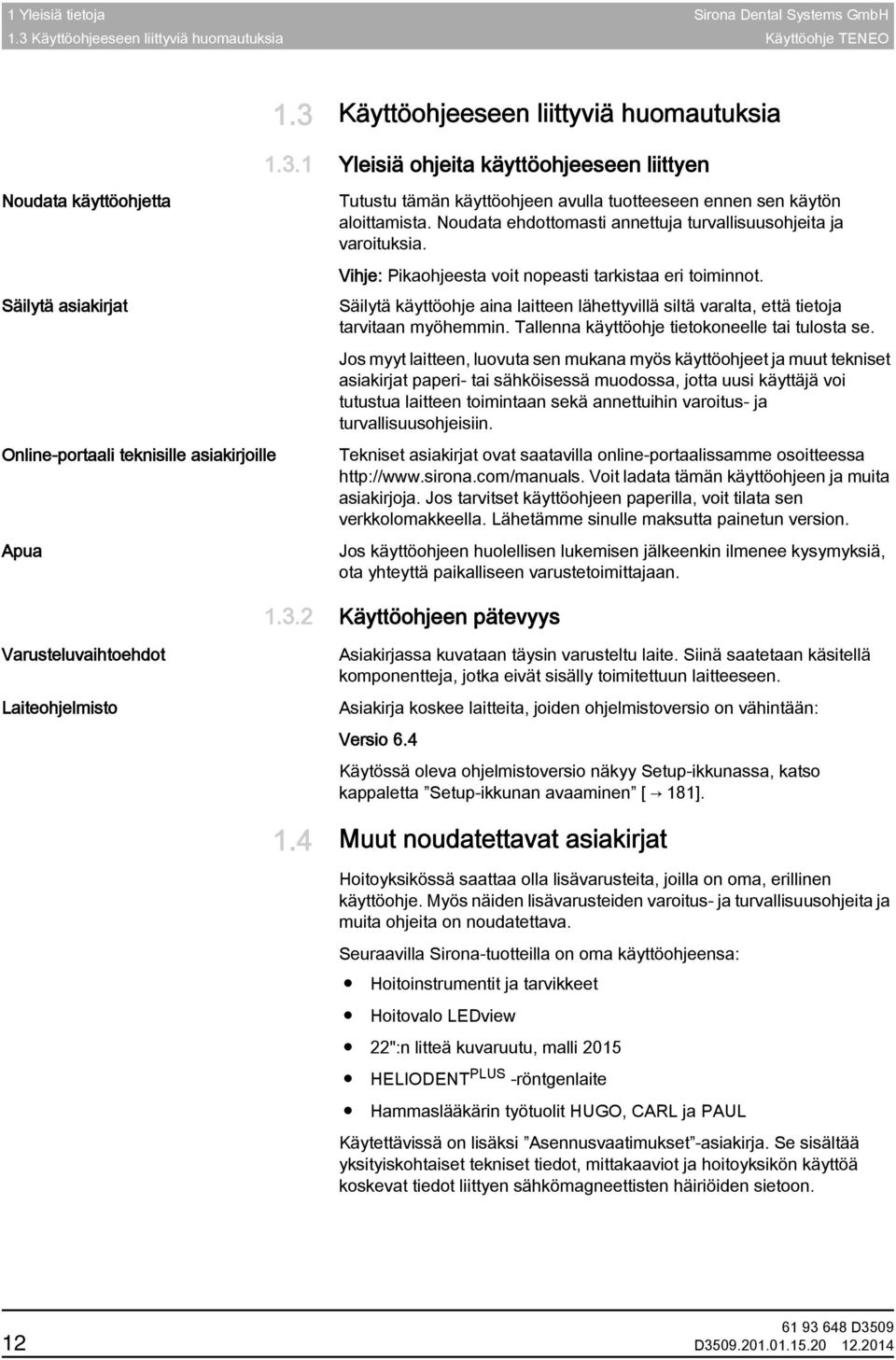

12 1 Yleisiä tietoja Sirona Dental Systems GmbH 1.3 Käyttöohjeeseen liittyviä huomautuksia 1.3 Käyttöohjeeseen liittyviä huomautuksia Yleisiä ohjeita käyttöohjeeseen liittyen Noudata käyttöohjetta Säilytä asiakirjat Online-portaali teknisille asiakirjoille Apua Noudata käyttöohjetta Tutustu tämän käyttöohjeen avulla tuotteeseen ennen sen käytön aloittamista. Noudata ehdottomasti annettuja turvallisuusohjeita ja varoituksia. Vihje: Pikaohjeesta voit nopeasti tarkistaa eri toiminnot. asiakirjat, online-portaali, ohje Säilytä käyttöohje aina laitteen lähettyvillä siltä varalta, että tietoja tarvitaan myöhemmin. Tallenna käyttöohje tietokoneelle tai tulosta se. Jos myyt laitteen, luovuta sen mukana myös käyttöohjeet ja muut tekniset asiakirjat paperi- tai sähköisessä muodossa, jotta uusi käyttäjä voi tutustua laitteen toimintaan sekä annettuihin varoitus- ja turvallisuusohjeisiin. Tekniset asiakirjat ovat saatavilla online-portaalissamme osoitteessa Voit ladata tämän käyttöohjeen ja muita asiakirjoja. Jos tarvitset käyttöohjeen paperilla, voit tilata sen verkkolomakkeella. Lähetämme sinulle maksutta painetun version. Jos käyttöohjeen huolellisen lukemisen jälkeenkin ilmenee kysymyksiä, ota yhteyttä paikalliseen varustetoimittajaan Käyttöohjeen pätevyys Varusteluvaihtoehdot Laiteohjelmisto Asiakirjassa kuvataan täysin varusteltu laite. Siinä saatetaan käsitellä komponentteja, jotka eivät sisälly toimitettuun laitteeseen. Asiakirja koskee laitteita, joiden ohjelmistoversio on vähintään: Versio 6.4 Käytössä oleva ohjelmistoversio näkyy Setup-ikkunassa, katso kappaletta Setup-ikkunan avaaminen [ 181]. 1.4 Muut noudatettavat asiakirjat Hoitoyksikössä saattaa olla lisävarusteita, joilla on oma, erillinen käyttöohje. Myös näiden lisävarusteiden varoitus- ja turvallisuusohjeita ja muita ohjeita on noudatettava. Seuraavilla Sirona-tuotteilla on oma käyttöohjeensa: HUGO, CARL ja PAUL Hoitoinstrumentit ja tarvikkeet Hoitovalo LEDview 22":n litteä kuvaruutu, malli 2015 HELIODENT PLUS -röntgenlaite Hammaslääkärin työtuolit HUGO, CARL ja PAUL Käytettävissä on lisäksi Asennusvaatimukset -asiakirja. Se sisältää yksityiskohtaiset tekniset tiedot, mittakaaviot ja hoitoyksikön käyttöä koskevat tiedot liittyen sähkömagneettisten häiriöiden sietoon. 12 D

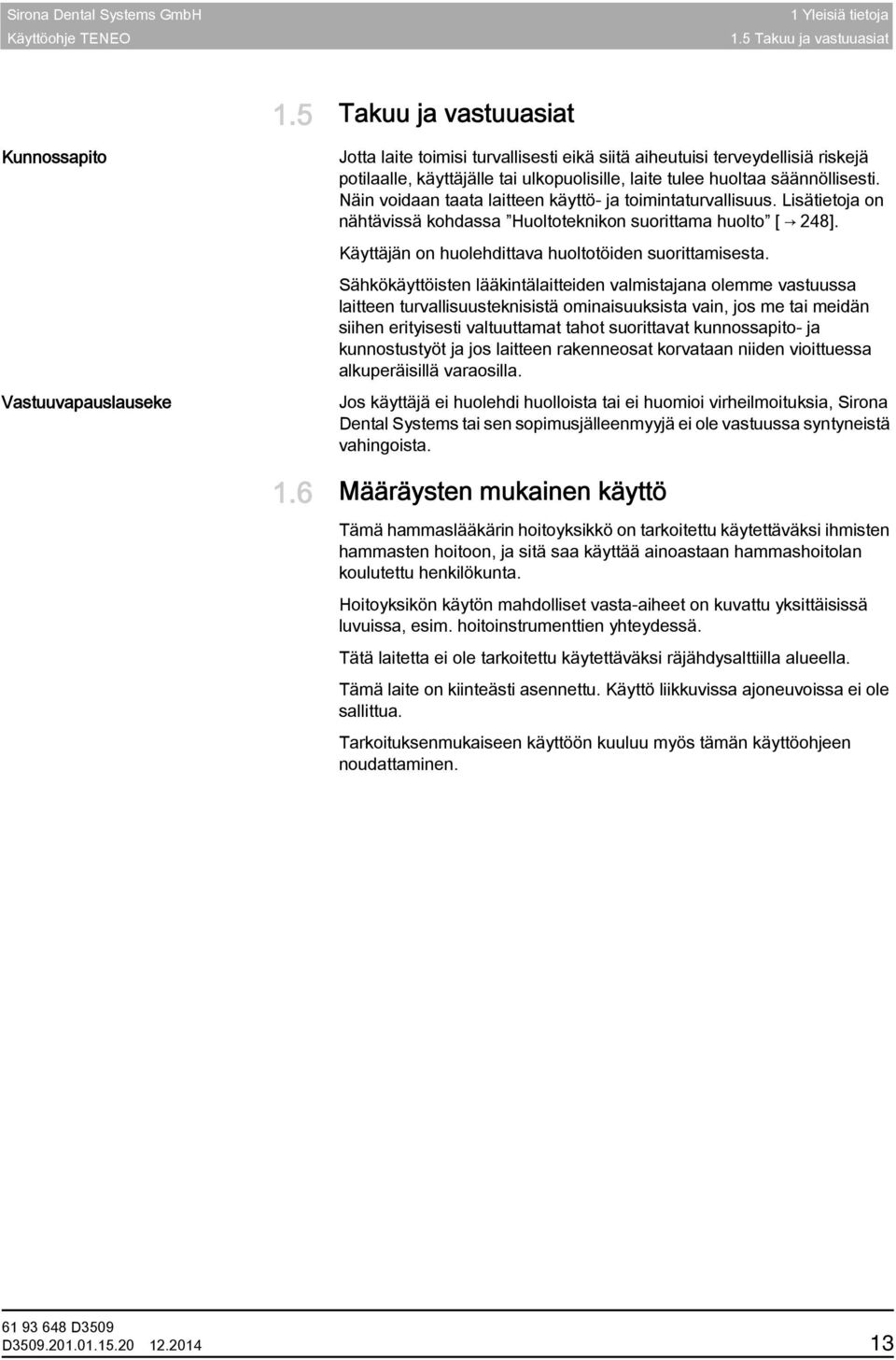

13 Sirona Dental Systems GmbH 1 Yleisiä tietoja 1.5 Takuu ja vastuuasiat 1.5 Takuu ja vastuuasiat Kunnossapito Vastuuvapauslauseke Jotta laite toimisi turvallisesti eikä siitä aiheutuisi terveydellisiä riskejä potilaalle, käyttäjälle tai ulkopuolisille, laite tulee huoltaa säännöllisesti. Näin voidaan taata laitteen käyttö- ja toimintaturvallisuus. Lisätietoja on nähtävissä kohdassa Huoltoteknikon suorittama huolto [ 248]. Käyttäjän on huolehdittava huoltotöiden suorittamisesta. Sähkökäyttöisten lääkintälaitteiden valmistajana olemme vastuussa laitteen turvallisuusteknisistä ominaisuuksista vain, jos me tai meidän siihen erityisesti valtuuttamat tahot suorittavat kunnossapito- ja kunnostustyöt ja jos laitteen rakenneosat korvataan niiden vioittuessa alkuperäisillä varaosilla. Jos käyttäjä ei huolehdi huolloista tai ei huomioi virheilmoituksia, Sirona Dental Systems tai sen sopimusjälleenmyyjä ei ole vastuussa syntyneistä vahingoista. 1.6 Määräysten mukainen käyttö Määritys maailmanlaajuisesti Tämä hammaslääkärin hoitoyksikkö on tarkoitettu käytettäväksi ihmisten hammasten hoitoon, ja sitä saa käyttää ainoastaan hammashoitolan koulutettu henkilökunta. Hoitoyksikön käytön mahdolliset vasta-aiheet on kuvattu yksittäisissä luvuissa, esim. hoitoinstrumenttien yhteydessä. Tätä laitetta ei ole tarkoitettu käytettäväksi räjähdysalttiilla alueella. Tämä laite on kiinteästi asennettu. Käyttö liikkuvissa ajoneuvoissa ei ole sallittua. Tarkoituksenmukaiseen käyttöön kuuluu myös tämän käyttöohjeen noudattaminen. D

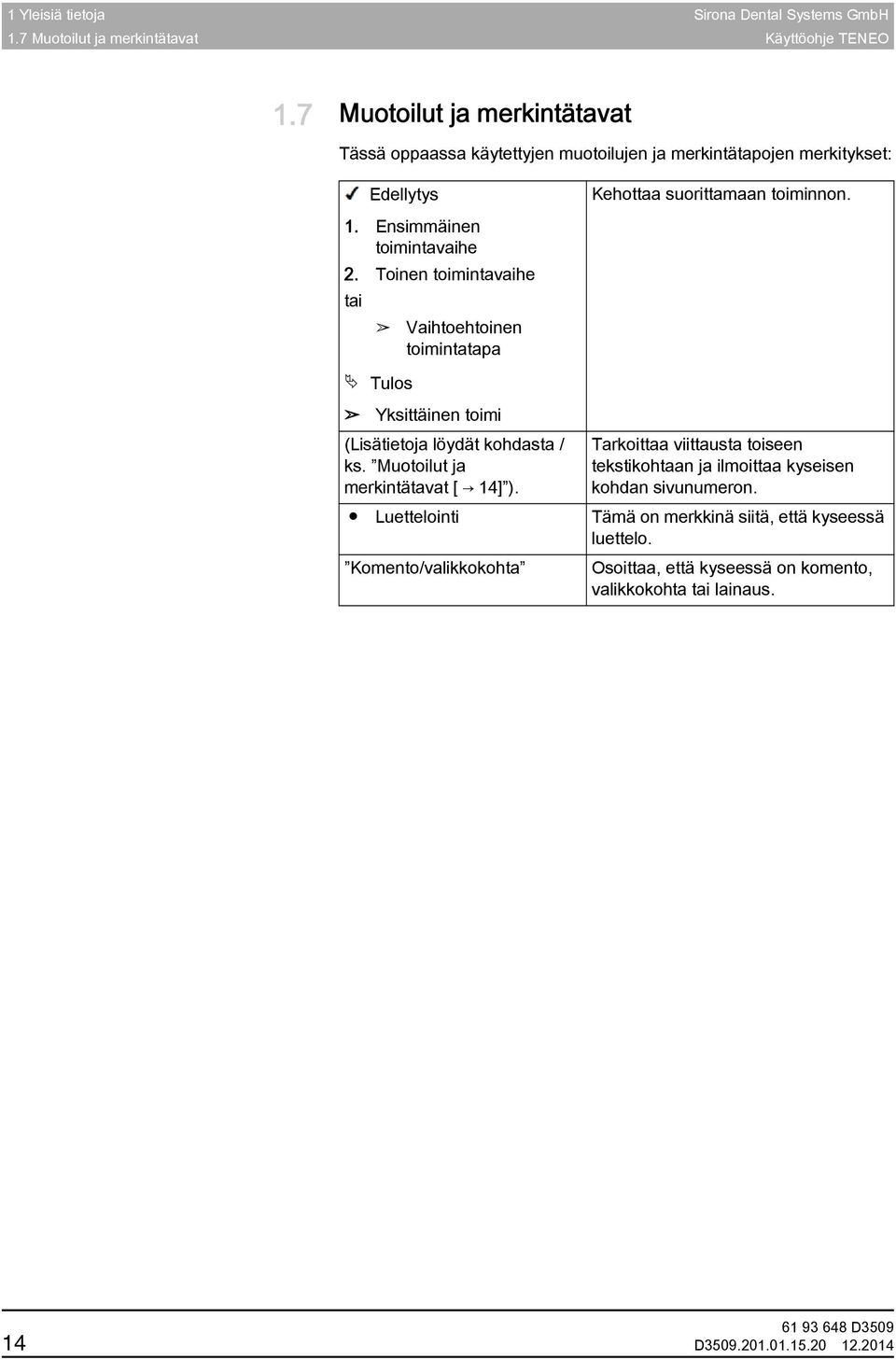

14 1 Yleisiä tietoja Sirona Dental Systems GmbH 1.7 Muotoilut ja merkintätavat 1.7 Muotoilut ja merkintätavat Tässä oppaassa käytettyjen muotoilujen ja merkintätapojen merkitykset: Edellytys 1. Ensimmäinen toimintavaihe 2. Toinen toimintavaihe tai Vaihtoehtoinen toimintatapa Kehottaa suorittamaan toiminnon. Tulos Yksittäinen toimi (Lisätietoja löydät kohdasta / ks. Muotoilut ja merkintätavat [ 14] ). Tarkoittaa viittausta toiseen tekstikohtaan ja ilmoittaa kyseisen kohdan sivunumeron. Luettelointi Tämä on merkkinä siitä, että kyseessä luettelo. Komento/valikkokohta Osoittaa, että kyseessä on komento, valikkokohta tai lainaus. 14 D

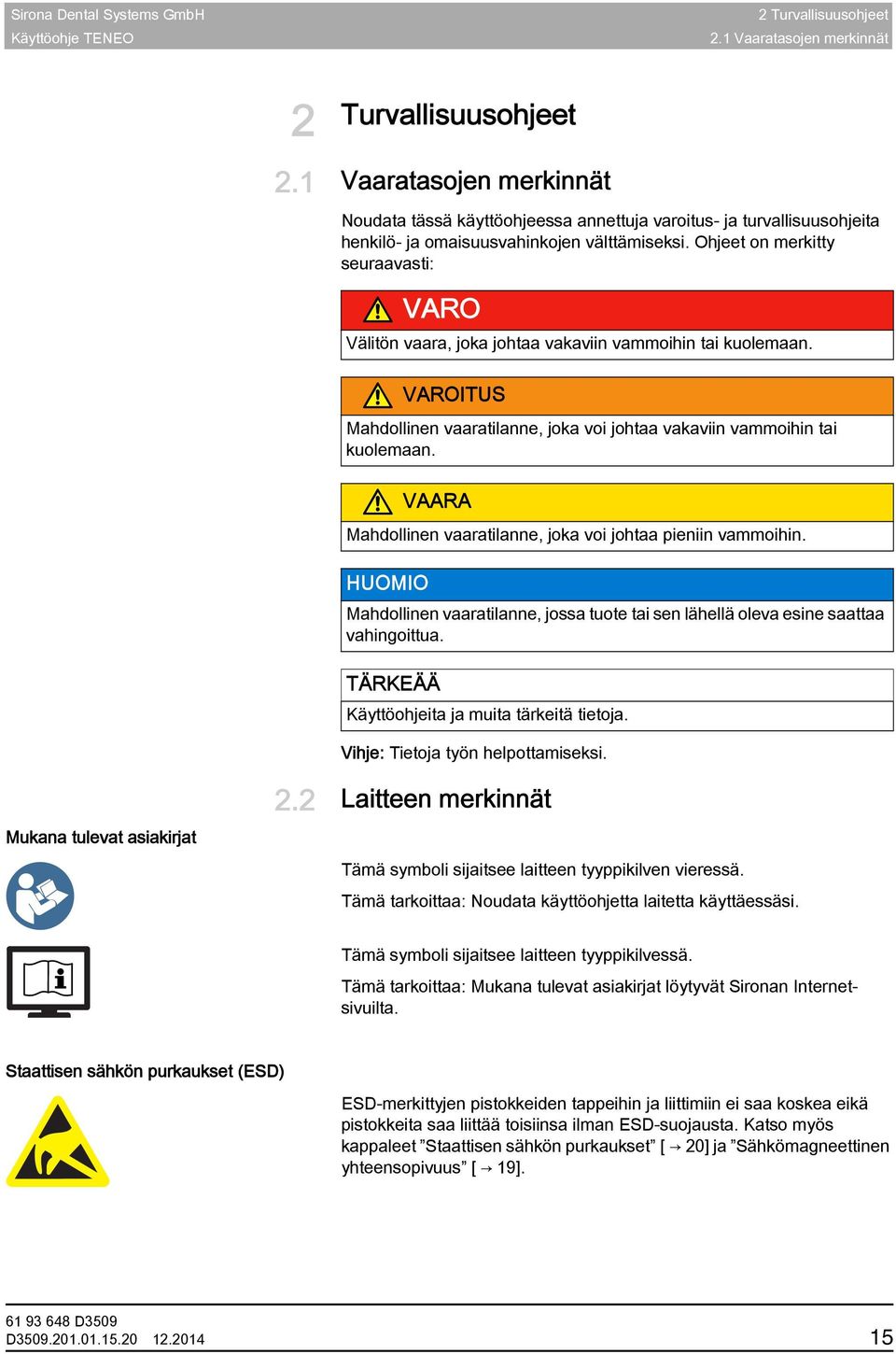

15 Sirona Dental Systems GmbH 2 Turvallisuusohjeet 2.1 Vaaratasojen merkinnät 2 Turvallisuusohjeet 2.1 Vaaratasojen merkinnät Noudata tässä käyttöohjeessa annettuja varoitus- ja turvallisuusohjeita henkilö- ja omaisuusvahinkojen välttämiseksi. Ohjeet on merkitty seuraavasti: VARO Välitön vaara, joka johtaa vakaviin vammoihin tai kuolemaan. VAROITUS Mahdollinen vaaratilanne, joka voi johtaa vakaviin vammoihin tai kuolemaan. VAARA Mahdollinen vaaratilanne, joka voi johtaa pieniin vammoihin. HUOMIO Mahdollinen vaaratilanne, jossa tuote tai sen lähellä oleva esine saattaa vahingoittua. TÄRKEÄÄ Käyttöohjeita ja muita tärkeitä tietoja. Vihje: Tietoja työn helpottamiseksi. Mukana tulevat asiakirjat 2.2 Laitteen merkinnät Mukana tulevat asiakirjat Tämä symboli sijaitsee laitteen tyyppikilven vieressä. Tämä tarkoittaa: Noudata käyttöohjetta laitetta käyttäessäsi. Tämä symboli sijaitsee laitteen tyyppikilvessä. Tämä tarkoittaa: Mukana tulevat asiakirjat löytyvät Sironan Internetsivuilta. Staattisen sähkön purkaukset (ESD) ESD-merkittyjen pistokkeiden tappeihin ja liittimiin ei saa koskea eikä pistokkeita saa liittää toisiinsa ilman ESD-suojausta. Katso myös kappaleet Staattisen sähkön purkaukset [ 20] ja Sähkömagneettinen yhteensopivuus [ 19]. D

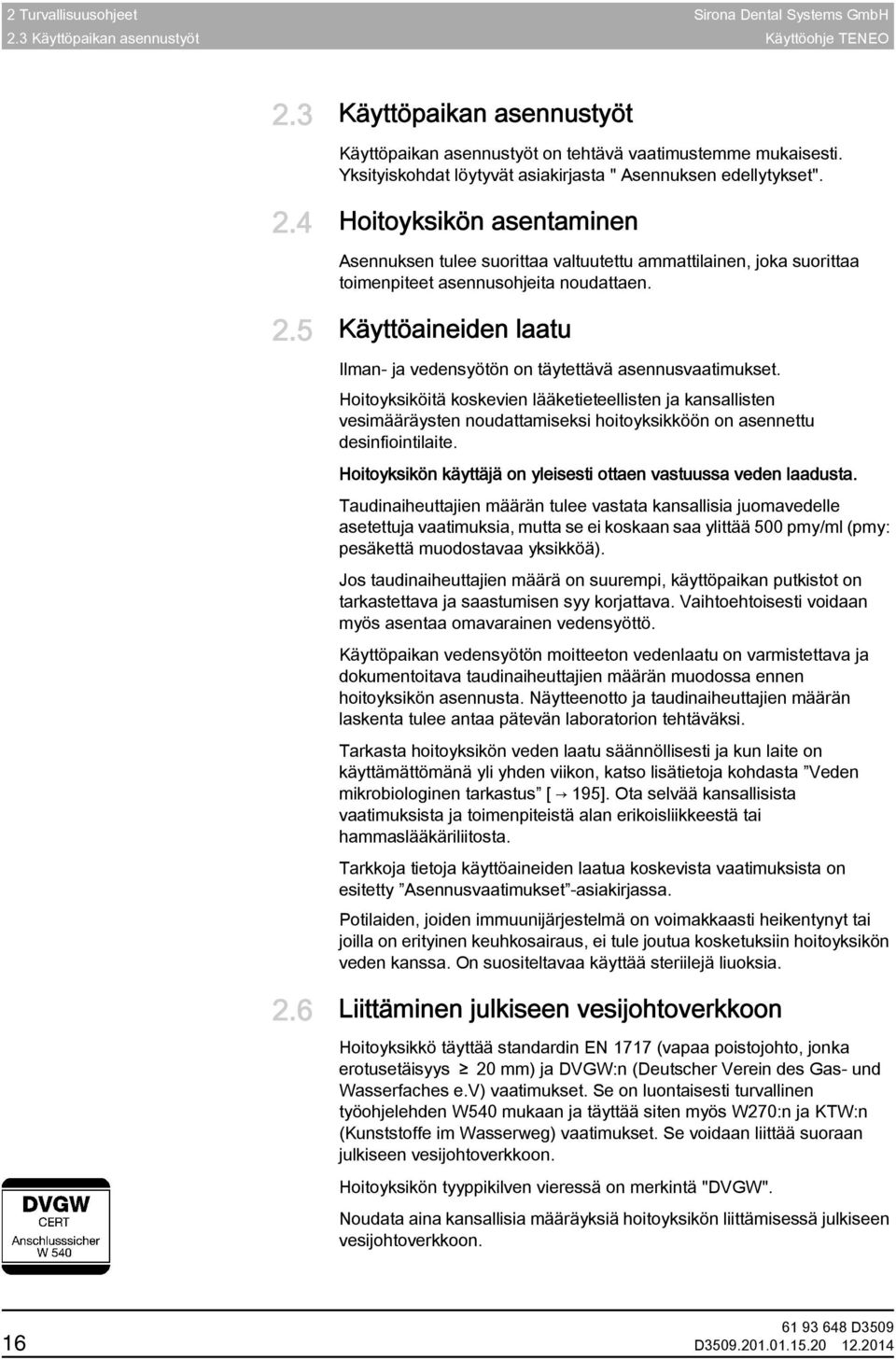

16 2 Turvallisuusohjeet Sirona Dental Systems GmbH 2.3 Käyttöpaikan asennustyöt 2.3 Käyttöpaikan asennustyöt Käyttöpaikan asennustyöt on tehtävä vaatimustemme mukaisesti. Yksityiskohdat löytyvät asiakirjasta " Asennuksen edellytykset". 2.4 Hoitoyksikön asentaminen Asennuksen tulee suorittaa valtuutettu ammattilainen, joka suorittaa toimenpiteet asennusohjeita noudattaen. 2.5 Käyttöaineiden laatu Ilman- ja vedensyötön on täytettävä asennusvaatimukset. Desinfiointilaite, sarjavarustelu Hoitoyksiköitä koskevien lääketieteellisten ja kansallisten vesimääräysten noudattamiseksi hoitoyksikköön on asennettu desinfiointilaite. Hoitoyksikön käyttäjä on yleisesti ottaen vastuussa veden laadusta. Taudinaiheuttajien määrän tulee vastata kansallisia juomavedelle asetettuja vaatimuksia, mutta se ei koskaan saa ylittää 500 pmy/ml (pmy: pesäkettä muodostavaa yksikköä). Jos taudinaiheuttajien määrä on suurempi, käyttöpaikan putkistot on tarkastettava ja saastumisen syy korjattava. Vaihtoehtoisesti voidaan myös asentaa omavarainen vedensyöttö. Käyttöpaikan vedensyötön moitteeton vedenlaatu on varmistettava ja dokumentoitava taudinaiheuttajien määrän muodossa ennen hoitoyksikön asennusta. Näytteenotto ja taudinaiheuttajien määrän laskenta tulee antaa pätevän laboratorion tehtäväksi. Tarkasta hoitoyksikön veden laatu säännöllisesti ja kun laite on käyttämättömänä yli yhden viikon, katso lisätietoja kohdasta Veden mikrobiologinen tarkastus [ 195]. Ota selvää kansallisista vaatimuksista ja toimenpiteistä alan erikoisliikkeestä tai hammaslääkäriliitosta. Tarkkoja tietoja käyttöaineiden laatua koskevista vaatimuksista on esitetty Asennusvaatimukset -asiakirjassa. Potilaat, joiden immuunijärjestelmä on heikentynyt, steriili liuos Potilaiden, joiden immuunijärjestelmä on voimakkaasti heikentynyt tai joilla on erityinen keuhkosairaus, ei tule joutua kosketuksiin hoitoyksikön veden kanssa. On suositeltavaa käyttää steriilejä liuoksia. 2.6 Liittäminen julkiseen vesijohtoverkkoon Desinfiointilaite vakiona Hoitoyksikkö täyttää standardin EN 1717 (vapaa poistojohto, jonka erotusetäisyys 20 mm) ja DVGW:n (Deutscher Verein des Gas- und Wasserfaches e.v) vaatimukset. Se on luontaisesti turvallinen työohjelehden W540 mukaan ja täyttää siten myös W270:n ja KTW:n (Kunststoffe im Wasserweg) vaatimukset. Se voidaan liittää suoraan julkiseen vesijohtoverkkoon. Hoitoyksikön tyyppikilven vieressä on merkintä "DVGW". Noudata aina kansallisia määräyksiä hoitoyksikön liittämisessä julkiseen vesijohtoverkkoon. 16 D

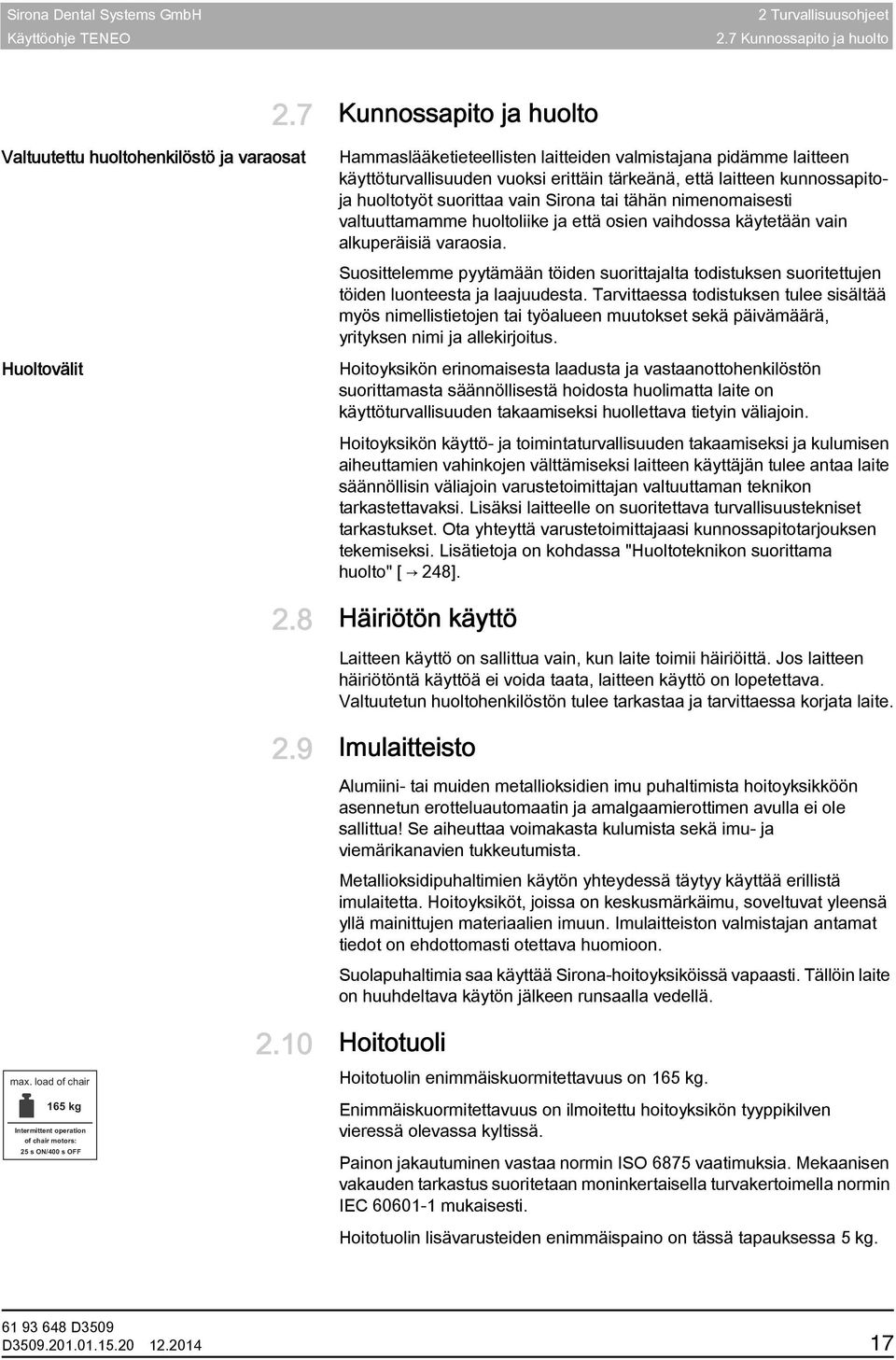

17 Sirona Dental Systems GmbH 2 Turvallisuusohjeet 2.7 Kunnossapito ja huolto 2.7 Kunnossapito ja huolto Valtuutettu huoltohenkilöstö ja varaosat Huoltovälit Hammaslääketieteellisten laitteiden valmistajana pidämme laitteen käyttöturvallisuuden vuoksi erittäin tärkeänä, että laitteen kunnossapitoja huoltotyöt suorittaa vain Sirona tai tähän nimenomaisesti valtuuttamamme huoltoliike ja että osien vaihdossa käytetään vain alkuperäisiä varaosia. Todistus, muutosmerkintä Suosittelemme pyytämään töiden suorittajalta todistuksen suoritettujen töiden luonteesta ja laajuudesta. Tarvittaessa todistuksen tulee sisältää myös nimellistietojen tai työalueen muutokset sekä päivämäärä, yrityksen nimi ja allekirjoitus. Hoitoyksikön erinomaisesta laadusta ja vastaanottohenkilöstön suorittamasta säännöllisestä hoidosta huolimatta laite on käyttöturvallisuuden takaamiseksi huollettava tietyin väliajoin. Hoitoyksikön käyttö- ja toimintaturvallisuuden takaamiseksi ja kulumisen aiheuttamien vahinkojen välttämiseksi laitteen käyttäjän tulee antaa laite säännöllisin väliajoin varustetoimittajan valtuuttaman teknikon tarkastettavaksi. Lisäksi laitteelle on suoritettava turvallisuustekniset tarkastukset. Ota yhteyttä varustetoimittajaasi kunnossapitotarjouksen tekemiseksi. Lisätietoja on kohdassa "Huoltoteknikon suorittama huolto" [ 248]. 2.8 Häiriötön käyttö Laitteen käyttö on sallittua vain, kun laite toimii häiriöittä. Jos laitteen häiriötöntä käyttöä ei voida taata, laitteen käyttö on lopetettava. Valtuutetun huoltohenkilöstön tulee tarkastaa ja tarvittaessa korjata laite. 2.9 Imulaitteisto Alumiinin ja muiden metallioksidien imu kielletty Alumiini- tai muiden metallioksidien imu puhaltimista hoitoyksikköön asennetun erotteluautomaatin ja amalgaamierottimen avulla ei ole sallittua! Se aiheuttaa voimakasta kulumista sekä imu- ja viemärikanavien tukkeutumista. erillinen imu Metallioksidipuhaltimien käytön yhteydessä täytyy käyttää erillistä imulaitetta. Hoitoyksiköt, joissa on keskusmärkäimu, soveltuvat yleensä yllä mainittujen materiaalien imuun. Imulaitteiston valmistajan antamat tiedot on ehdottomasti otettava huomioon. Suolan imu sallittu Suolapuhaltimia saa käyttää Sirona-hoitoyksiköissä vapaasti. Tällöin laite on huuhdeltava käytön jälkeen runsaalla vedellä. max. load of chair 165 kg Intermittent operation of chair motors: 25 s ON/400 s OFF 2.10 Hoitotuoli Enimmäiskuormitettavuus 165 kg Hoitotuolin enimmäiskuormitettavuus on 165 kg. Enimmäiskuormitettavuus on ilmoitettu hoitoyksikön tyyppikilven vieressä olevassa kyltissä. Painon jakautuminen vastaa normin ISO 6875 vaatimuksia. Mekaanisen vakauden tarkastus suoritetaan moninkertaisella turvakertoimella normin IEC mukaisesti. Hoitotuolin lisävarusteiden enimmäispaino on tässä tapauksessa 5 kg. D

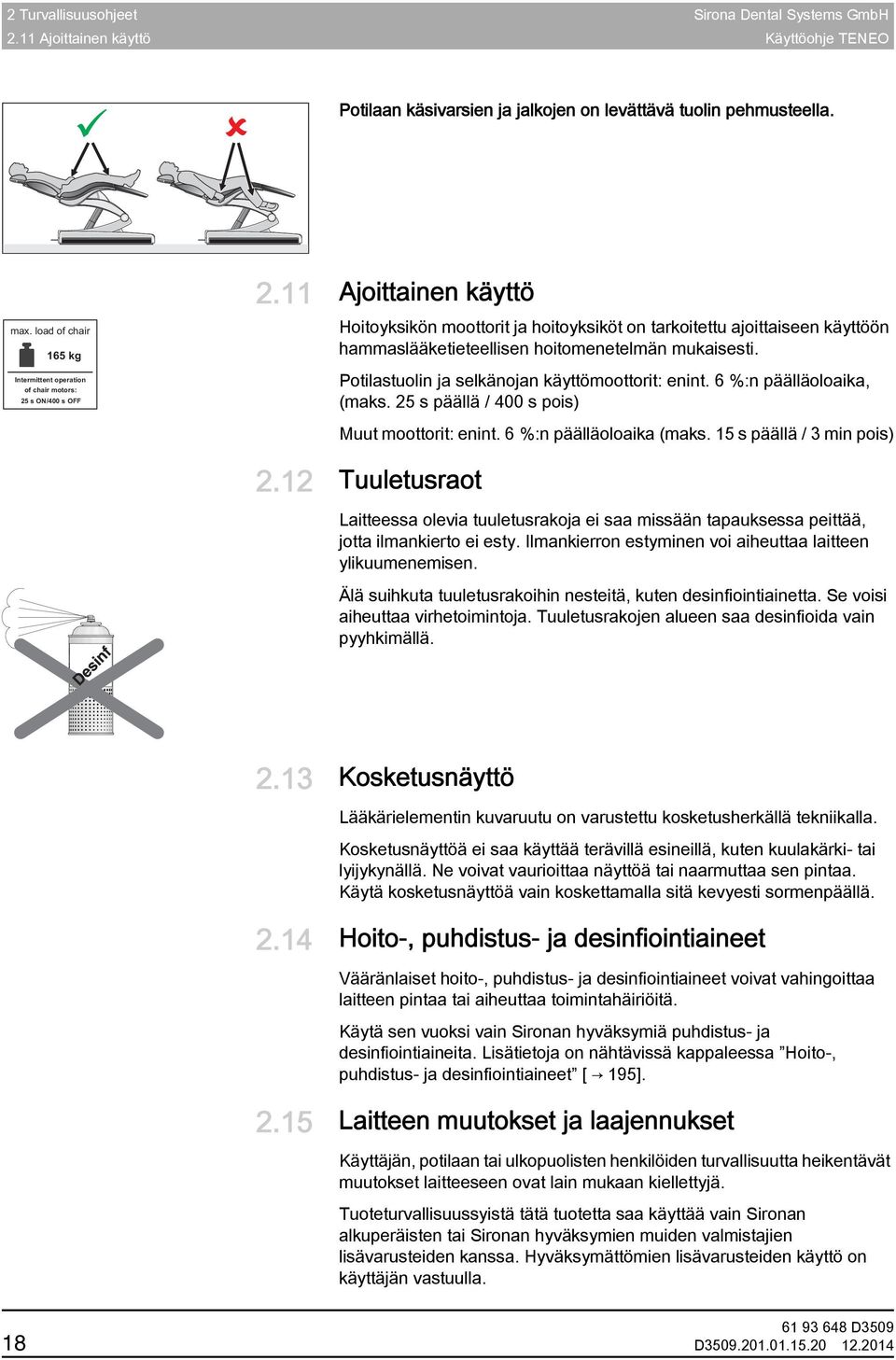

18 2 Turvallisuusohjeet Sirona Dental Systems GmbH 2.11 Ajoittainen käyttö Potilaan käsivarsien ja jalkojen on levättävä tuolin pehmusteella. max. load of chair 165 kg Intermittent operation of chair motors: 25 s ON/400 s OFF 2.11 Ajoittainen käyttö Ajoittainen käyttö, muut moottorit Hoitoyksikön moottorit ja hoitoyksiköt on tarkoitettu ajoittaiseen käyttöön hammaslääketieteellisen hoitomenetelmän mukaisesti. Potilastuolin ja selkänojan käyttömoottorit: enint. 6 %:n päälläoloaika, (maks. 25 s päällä / 400 s pois) Muut moottorit: enint. 6 %:n päälläoloaika (maks. 15 s päällä / 3 min pois) 2.12 Tuuletusraot Laitteessa olevia tuuletusrakoja ei saa missään tapauksessa peittää, jotta ilmankierto ei esty. Ilmankierron estyminen voi aiheuttaa laitteen ylikuumenemisen. Älä suihkuta tuuletusrakoihin nesteitä, kuten desinfiointiainetta. Se voisi aiheuttaa virhetoimintoja. Tuuletusrakojen alueen saa desinfioida vain pyyhkimällä Kosketusnäyttö Lääkärielementin kuvaruutu on varustettu kosketusherkällä tekniikalla. Kosketusnäyttöä ei saa käyttää terävillä esineillä, kuten kuulakärki- tai lyijykynällä. Ne voivat vaurioittaa näyttöä tai naarmuttaa sen pintaa. Käytä kosketusnäyttöä vain koskettamalla sitä kevyesti sormenpäällä Hoito-, puhdistus- ja desinfiointiaineet Vääränlaiset hoito-, puhdistus- ja desinfiointiaineet voivat vahingoittaa laitteen pintaa tai aiheuttaa toimintahäiriöitä. Käytä sen vuoksi vain Sironan hyväksymiä puhdistus- ja desinfiointiaineita. Lisätietoja on nähtävissä kappaleessa Hoito-, puhdistus- ja desinfiointiaineet [ 195] Laitteen muutokset ja laajennukset Käyttäjän, potilaan tai ulkopuolisten henkilöiden turvallisuutta heikentävät muutokset laitteeseen ovat lain mukaan kiellettyjä. Tuoteturvallisuussyistä tätä tuotetta saa käyttää vain Sironan alkuperäisten tai Sironan hyväksymien muiden valmistajien lisävarusteiden kanssa. Hyväksymättömien lisävarusteiden käyttö on käyttäjän vastuulla. 18 D

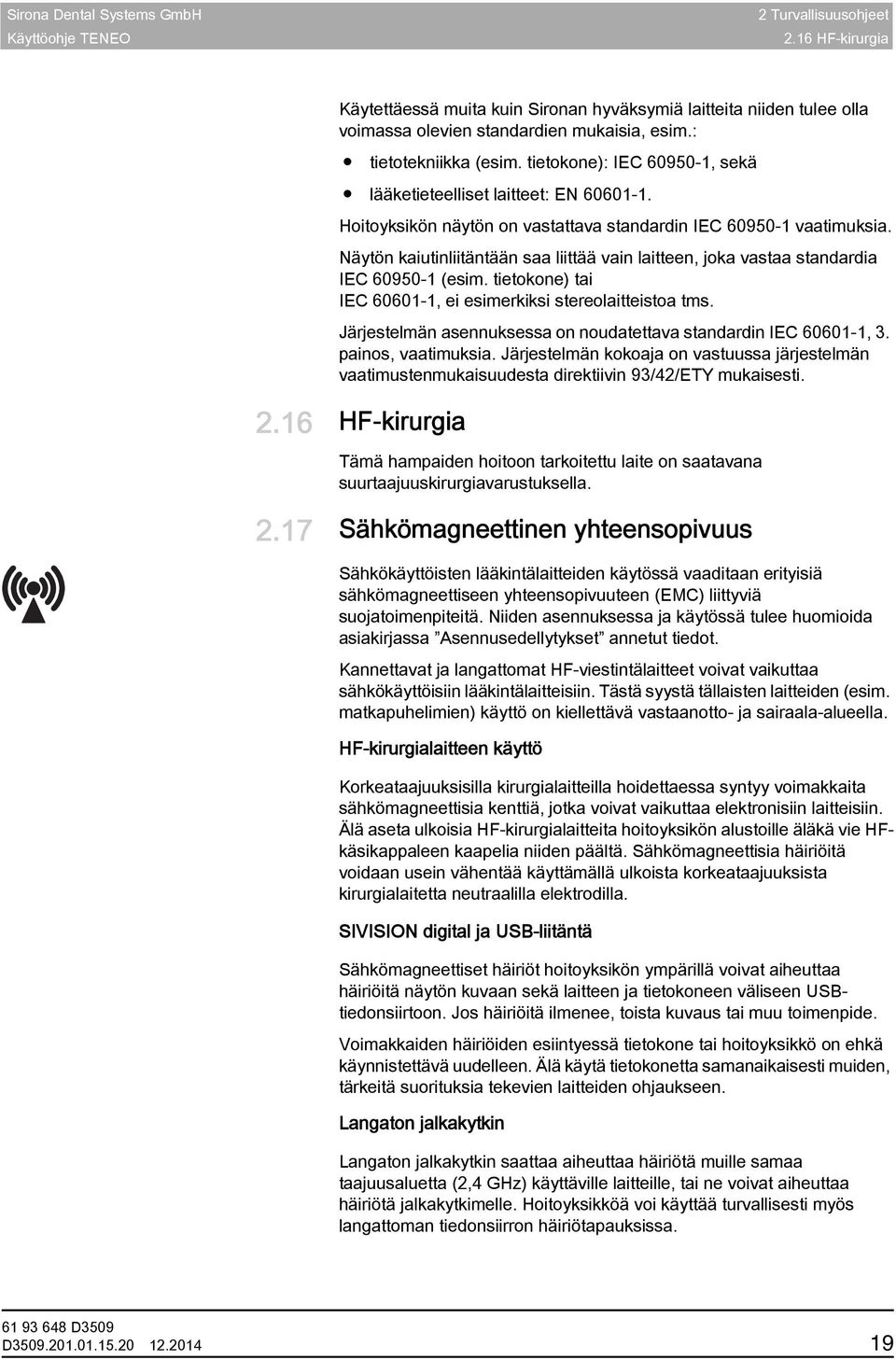

19 Sirona Dental Systems GmbH 2 Turvallisuusohjeet 2.16 HF-kirurgia Käytettäessä muita kuin Sironan hyväksymiä laitteita niiden tulee olla voimassa olevien standardien mukaisia, esim.: tietotekniikka (esim. tietokone): IEC , sekä lääketieteelliset laitteet: EN Hoitoyksikön näytön on vastattava standardin IEC vaatimuksia. Näytön kaiutinliitäntään saa liittää vain laitteen, joka vastaa standardia IEC (esim. tietokone) tai IEC , ei esimerkiksi stereolaitteistoa tms. Järjestelmän asennuksessa on noudatettava standardin IEC , 3. painos, vaatimuksia. Järjestelmän kokoaja on vastuussa järjestelmän vaatimustenmukaisuudesta direktiivin 93/42/ETY mukaisesti HF-kirurgia Tämä hampaiden hoitoon tarkoitettu laite on saatavana suurtaajuuskirurgiavarustuksella Sähkömagneettinen yhteensopivuus Sähkökäyttöisten lääkintälaitteiden käytössä vaaditaan erityisiä sähkömagneettiseen yhteensopivuuteen (EMC) liittyviä suojatoimenpiteitä. Niiden asennuksessa ja käytössä tulee huomioida asiakirjassa Asennusedellytykset annetut tiedot. Kannettavat ja langattomat HF-viestintälaitteet voivat vaikuttaa sähkökäyttöisiin lääkintälaitteisiin. Tästä syystä tällaisten laitteiden (esim. matkapuhelimien) käyttö on kiellettävä vastaanotto- ja sairaala-alueella. Korkeataajuuksiset kirurgialaitteet painolle herkillä pinnoilla HF-kirurgialaitteen käyttö Korkeataajuuksisilla kirurgialaitteilla hoidettaessa syntyy voimakkaita sähkömagneettisia kenttiä, jotka voivat vaikuttaa elektronisiin laitteisiin. Älä aseta ulkoisia HF-kirurgialaitteita hoitoyksikön alustoille äläkä vie HFkäsikappaleen kaapelia niiden päältä. Sähkömagneettisia häiriöitä voidaan usein vähentää käyttämällä ulkoista korkeataajuuksista kirurgialaitetta neutraalilla elektrodilla. SIVISION digital ja USB-liitäntä Sähkömagneettiset häiriöt hoitoyksikön ympärillä voivat aiheuttaa häiriöitä näytön kuvaan sekä laitteen ja tietokoneen väliseen USBtiedonsiirtoon. Jos häiriöitä ilmenee, toista kuvaus tai muu toimenpide. Voimakkaiden häiriöiden esiintyessä tietokone tai hoitoyksikkö on ehkä käynnistettävä uudelleen. Älä käytä tietokonetta samanaikaisesti muiden, tärkeitä suorituksia tekevien laitteiden ohjaukseen. jalkakytkin, koko maailma Langaton jalkakytkin Langaton jalkakytkin saattaa aiheuttaa häiriötä muille samaa taajuusaluetta (2,4 GHz) käyttäville laitteille, tai ne voivat aiheuttaa häiriötä jalkakytkimelle. Hoitoyksikköä voi käyttää turvallisesti myös langattoman tiedonsiirron häiriötapauksissa. D

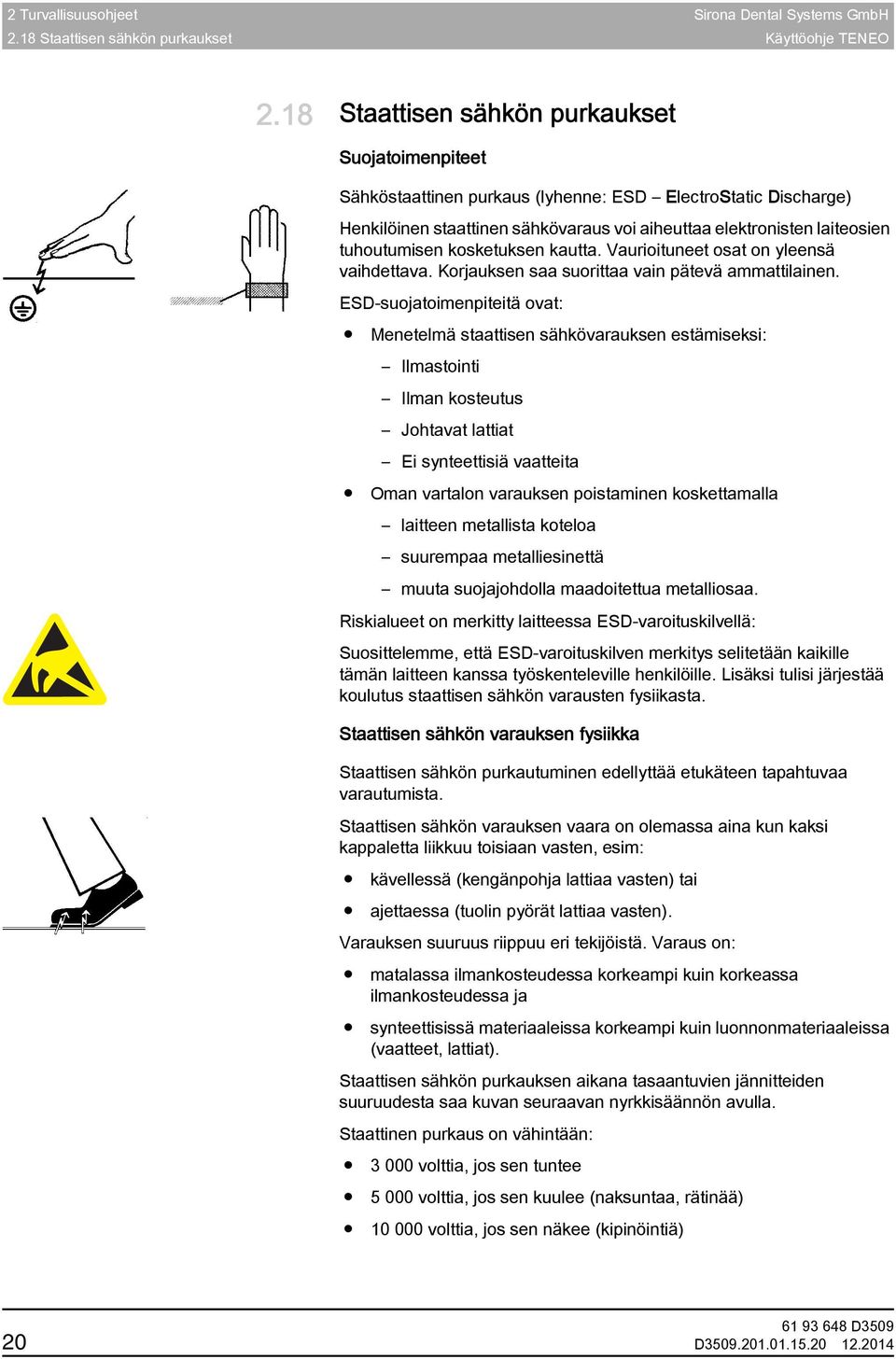

20 2 Turvallisuusohjeet Sirona Dental Systems GmbH 2.18 Staattisen sähkön purkaukset 2.18 Staattisen sähkön purkaukset Suojatoimenpiteet Sähköstaattinen purkaus (lyhenne: ESD ElectroStatic Discharge) Henkilöinen staattinen sähkövaraus voi aiheuttaa elektronisten laiteosien tuhoutumisen kosketuksen kautta. Vaurioituneet osat on yleensä vaihdettava. Korjauksen saa suorittaa vain pätevä ammattilainen. ESD-suojatoimenpiteitä ovat: Menetelmä staattisen sähkövarauksen estämiseksi: Ilmastointi Ilman kosteutus Johtavat lattiat Ei synteettisiä vaatteita Oman vartalon varauksen poistaminen koskettamalla laitteen metallista koteloa suurempaa metalliesinettä muuta suojajohdolla maadoitettua metalliosaa. Riskialueet on merkitty laitteessa ESD-varoituskilvellä: Suosittelemme, että ESD-varoituskilven merkitys selitetään kaikille tämän laitteen kanssa työskenteleville henkilöille. Lisäksi tulisi järjestää koulutus staattisen sähkön varausten fysiikasta. Staattisen sähkön varauksen fysiikka Staattisen sähkön purkautuminen edellyttää etukäteen tapahtuvaa varautumista. Staattisen sähkön varauksen vaara on olemassa aina kun kaksi kappaletta liikkuu toisiaan vasten, esim: kävellessä (kengänpohja lattiaa vasten) tai ajettaessa (tuolin pyörät lattiaa vasten). Varauksen suuruus riippuu eri tekijöistä. Varaus on: matalassa ilmankosteudessa korkeampi kuin korkeassa ilmankosteudessa ja synteettisissä materiaaleissa korkeampi kuin luonnonmateriaaleissa (vaatteet, lattiat). Staattisen sähkön purkauksen aikana tasaantuvien jännitteiden suuruudesta saa kuvan seuraavan nyrkkisäännön avulla. Staattinen purkaus on vähintään: volttia, jos sen tuntee volttia, jos sen kuulee (naksuntaa, rätinää) volttia, jos sen näkee (kipinöintiä) 20 D

21 Sirona Dental Systems GmbH 2 Turvallisuusohjeet 2.19 Purkaminen/asennus Näissä purkauksissa virtaavat tasausvirrat ovat noin 10 ampeerin suuruisia. Ne ovat ihmiselle vaarattomia, koska niiden kesto on vain nanosekunteja. Vihje: 1 nanosekunti = 1 / sekuntia = 1 miljardisosasekunti Jos jännitteiden ero on yli volttia senttimetriä kohti, varaus tasoittuu (staattisen sähkön purkaus, salama, kipinöintiä). Jotta laitteella voitaisiin suorittaa erilaisia toimintoja, siihen asennetaan sisäänrakennettuja kytkentäpiirejä (logiikkapiirejä, mikroprosessoreita). Jotta näihin siruihin saadaan mahtumaan mahdollisimman paljon toimintoja, piirejä joudutaan pienentämään voimakkaasti. Tämä johtaa muutamien millimetrin kymmenestuhannesosien paksuisiin kerroksiin. Tämän vuoksi sisäiset kytkentäpiirit, jotka on kytketty ulos johtavaan pistokkeeseen, ovat erityisesti vaarassa staattisen sähkön purkauksissa. Jo jännitteet, joita käyttäjä ei tunne, voivat johtaa kerrosten läpi kulkevaan läpilyöntiin. Tätä pitkin kulkeva purkausvirta voi sulattaa sirun altistuneet osat. Sisäisten kytkentöjen vahingoittuminen voi aiheuttaa häiriöitä tai vikoja laitteessa Purkaminen/asennus Noudata asennusohjeita Jos laite puretaan ja asennetaan uudelleen, on noudatettava uudesta asennuksesta annettuja asennusohjeita, jotta laite toimii kunnolla ja on tukevasti paikallaan. D

22 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.1 Standardit/hyväksynnät 3 Laitteen kuvaus 3.1 Standardit/hyväksynnät Standardien vaatimusten vastaavuus TENEO -hoitoyksikkö vastaa mm. seuraavien standardien vaatimuksia: IEC (sähköinen, mekaaninen ja ohjelmistojen turvallisuus) IEC (sähkömagneettinen yhteensopivuus) IEC / IEC (tarkoituksenmukaisuus) IEC (ohjelmistoprosessi) IEC (HF-kirurgia) ISO 6875 (hoitotuoli) ISO (hammashoitoyksiköt) ISO (hammashoitoyksiköt, veden ja ilman syöttö) ISO 9680 (hoitovalo) ISO (amalgaamierotin), lisätietoja myös jäljempänä (jos valinnainen amalgaamierotin käytössä) EN 1717 (liitäntä vesijohtoverkkoon), lisätietoja myös jäljempänä ja luvussa Liittäminen julkiseen vesijohtoverkkoon [ 16] Tämän asiakirjan alkuperäiskieli: Saksa 0123 CE-merkintä, yleistä Tässä tuotteessa on CE-merkki lääketieteellisistä tuotteista 14. kesäkuuta 1993 annetun direktiivin 93/42/ETY säännösten mukaisesti. RoHS-direktiivi Hoitoyksikkö täyttää RoHS-direktiivin 2011/65/EU vaatimukset. CSA, Kanada Hoitoyksikkö täyttää Canadian Standards Associationin (CSA) vaatimukset, jotka on määritetty normissa CAN/CSA-C22.2 No SIRONA Dental Systems GmbH Bensheim Fabrikstrasse 31 Z Ü- ja AFNOR-merkki, myös Ranska Amalgaamierottimen erotusaste on >98 %. Se täyttää siten standardin ISO vaatimukset. Erotusmenettely tyyppi 1: keskipakoismenetelmä Amalgaamierotin on DIBT:n (Deutsches Institut für Bautechnik) ja AFNORin (Ranska) hyväksymä. DVGW, Saksa Hoitoyksikkö vastaa teknisiä sääntöjä sekä juomavesijohtoon liittämistä koskevia turvallisuus ja hygieniavaatimuksia. Laite on sertifioitu DVGW:n (Deutscher Verein des Gas- und Wasserfaches e.v.) määräysten mukaisesti. Se on luontaisesti turvallinen työohjelehden W540 mukaan. Laite täyttää siten myös standardin EN 1717 vaatimukset, ks. myös kappaletta Liittäminen julkiseen vesijohtoverkkoon [ 16]. 22 D

23 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.1 Standardit/hyväksynnät BELG AQUA, Belgia Laite vastaa BELGAQUAn vaatimuksia, ja se voidaan liittää Belgiassa julkiseen vesijohtoverkkoon. TM ATS, Australia Laite vastaa ATS:n vaatimuksia, ja se voidaan liittää Australiassa julkiseen vesijohtoverkkoon. WaterMark ATS Certificate No Langattoman jalkakytkimen CE-merkintä Jalkakytkimen ja hoitoyksikön langattomat moduulit vastaavat radio- ja telepäätelaitedirektiivin 1999/5/EY vaatimuksia. Standardit: EN EN , EN , EN Langaton jalkakytkin, FCC Moduulit täyttävät Federal Communications Commissionin vaatimukset (Part 15, FCC Rules). FCC ID: SIFNANOLOCAVR0108 Industrie Canada Langaton jalkakytkin, Industrie Canada Moduulit vastaavat Industrie Canadan vaatimuksia (RSS210). IC: 7654A-nanoLOCAVR Langattoman jalkakytkimen hyväksynnät ovat sen pohjassa olevassa tyyppikilvessä. Tuotenimi on rekisteröity tavaramerkki TENEO on Sirona Dental Systems GmbH:n rekisteröity tavaramerkki. D

24 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.2 Tekniset tiedot 3.2 Tekniset tiedot Mallimerkintä, ominaisuudet Mallimerkintä: TENEO Verkkoliitäntä: V AC ± 10% 50/60 Hz Nimellisvirta: 4,8 A / 230 V 9,6 A / 115 V 11 A / 100 V lisäksi enint. 6 A vieraslaitteille Maadoituksen tyyppi: TN-C-S-järjestelmä tai TN-S-järjestelmä (normin IEC mukainen) Ylijänniteluokka: 2 standardin IEC mukaan Keskikulutus 0,35 kw (ilmastointilaitteen mitoitusta varten): Tehonotto valmiustilassa: Asennuksen varoke: 3 W (ilman sisäistä mini-pc:tä) Automaattisulake tyyppiä B V AC: hidas 20 A 230 V AC: hidas 16 A Laiteluokitukset Suojausluokka: Direktiivin 93/42/ETY mukainen laiteluokka: Suojausaste sähköiskua vastaan: Suojausluokan I laite Luokan IIb laite Käyttöosat tyyppiä B Ei koske HF-sähkökirurgista SIROTOMkäsikappaletta ja SiroCam AF+ - intraoraalikameraa, joiden: Suojausaste vedentunkeutumista vastaan: Käyttöosat tyyppiä BF tavanomainen laite (ei suojattu vedentunkeutumista vastaan) Jalkakytkin on suojattu tippuvalta vedeltä suojausluokan IP X1 mukaisesti. 24 D

25 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.2 Tekniset tiedot Käyttötapa: Käyttötapa Jatkuva käyttö ajoittaisella kuormituksella hammaslääketieteellisen työtavan mukaan. [ 18] Potilastuolin ja selkänojan käyttömoottorit: enint. 25 s päällä ja 400s pois Muut moottorit: enint. 15 s päällä ja 3 min pois Kiinteästi liitetty laite. Käyttö liikkuvissa ajoneuvoissa ei ole sallittua Käyttö- ja kuljetusolosuhteet Kuljetus- ja varastointiolosuhteet: Lämpötila: 40 C C ( 40 F F) Suhteellinen kosteus: 10 % - 95 % Ilmanpaine: 500 hpa hpa Käyttöolosuhteet: Ympäristön lämpötila: 10 C - 40 C (50 F F) Suhteellinen ilmankosteus: 30 % - 85 % ei kondensoituva Ilmanpaine: 700 hpa hpa Asennuspaikka: 3000 m merenpinnan yläpuolella Hoitoyksikköä ei ole tarkoitettu käytettäväksi räjähdysvaarallisissa tiloissa. Likaantumisaste: 2 standardin IEC mukaan Tarkastukset/hyväksynnät: ks. "Standardit/hyväksynnät" [ 22]. Hyväksyntä ja valmistusvuosi Valmistusvuosi: 20XX (tyyppikilvessä) USB-portti: vastaa normia USB 2.0 Jalkakytkimen langaton liitäntä Jalkakytkimen langaton liitäntä, koko maailma Mallimerkintä: nanoloc AVR Taajuus: 2,4 GHz 2,4835 GHz (ISMtaajuusalue) Lähetysteho: < 2 mw (Short Range Device) Modulointitapa: MDMA Kantama: n. 10 m Hyväksyntä: ks. "Standardit/hyväksynnät" [ 22]. Tietokoneen vähimmäisvaatimukset TÄRKEÄÄ Tietokoneen vähimmäisvaatimukset Ks. "Tietokoneen järjestelmävaatimukset ja asennusohjeet", REF ) SIVISION digital. D

26 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.3 Järjestelmän yleiskuvaus 3.3 Järjestelmän yleiskuvaus Hoitoyksikkö käsittää seuraavat pääosat: A Potilastuoli [ 27] B Moottoroitu pääntuki [ 28] (kuvassa) tai MultiMotionpääntuki [ 29] C Jalkakytkin [ 30] (langallinen tai langaton) D Lääkärielementti [ 31] E Avustajan elementti [ 37] F Vesiyksikkö [ 40] G Vieraslaiteliitäntä [ 42] ja pääkytkin [ 44] 26 D

27 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.4 Hoitotuoli 3.4 Hoitotuoli Hoitotuolissa on useita moottoroituja säätöjä potilaan asennon optimoimiseksi kutakin hoitotyötä varten. A B C D E F J I H G A B C D E F G H I J Moottoroitu pääntuki (kuvassa) tai MultiMotion-pääntuki Selkänoja Istuin Käsinoja Jalkatuki Tuolin jalusta Lääkärielementin siirtokisko Ristijalkakytkin Jalkakytkimen johdon liitäntä Avustajan elementin kääntönivel D

28 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.5 Pääntuki 3.5 Pääntuki Moottoroitu pääntuki Pääntukea voidaan säätää seuraavilla tavoilla: moottoroitu siirto sisään- tai ulospäin potilaan koon mukaan moottoroitu kallistus yläleuan tai alaleuan hoitoa varten manuaalinen kallistus mekaanisella pikasäädöllä tyynyn siirto/kääntäminen magneettipidikkeen avulla A B C D A B C D Irrotettava magneettipidikkeellinen tyyny Pääntuen kallistuksen mekaaninen pikasäätö Ylempi ristikytkin pääntuen säätöön Alempi ristikytkin tuolin säätöön Lisätietoja on kohdassa "Moottoroidun pääntuen säätö" [ 64]. 28 D

29 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.5 Pääntuki MultiMotion-pääntuki MultiMotion-pääntuki helpottaa potilaan asennon muuttamista kutakin hoitotoimenpidettä varten. Siinä on seuraavat säätömahdollisuudet: pääntuen lisäosan säätö potilaan koon mukaan pään kallistuksen säätö yläleuan tai alaleuan hoitoa varten pään kääntäminen kehon pitkittäisakselilla pään sivuttaiskallistus A B C D E Irrotettava tyyny Kallistuksen säädön kahva Pään kääntämisen ja sivuttaiskallistuksen vapautuspainike (piilossa) Pääntuen lisäosa koon säätöä varten Vapautuspainike pääntuen irrotusta varten Lisätietoja on kohdassa "MultiMotion-pääntuen säätö" [ 66]. D

30 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.6 Jalkakytkin 3.6 Jalkakytkin Jalkakytkimellä hoitoyksikön ohjaus käy kätevästi niin, että kädet jäävät vapaiksi. Integroidun kohdistinohjauksen avulla lähes kaikkia hoitoyksikön toimintoja voidaan ohjata myös jalkakytkimellä. A B C D E F S 0 A B C D E F Jalkapoljin säätökytkimenä tai käynnistimenä Vasen painike (ohjelmapainike S tai Spray) Kohdistinohjauksen ristikytkinlevy Oikea painike (ohjelmapainike 0 tai Chipblower) Asemointikaari Liitäntäjohto Jalkakytkin on saatavana myös langattomana mallina. Langattomassa jalkakytkimessä ei ole liitäntäjohtoa. Virtalähteenä toimii paristo, ks. "Langattoman jalkakytkimen pariston vaihtaminen" [ 245]. 30 D

31 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.7 Lääkärielementti 3.7 Lääkärielementti Lääkärielementin EasyTouch-kosketusnäytön avulla voidaan käyttää kaikkia hoitoyksikön toimintoja. Lääkärielementtiä siirrellään moottoroidulla siirtokiskolla. A B C D E F G H I J Irrotettava instrumenttiteline (enint. 6 instrumenttia) Irrotettava kahva (vasen/oikea) Kosketusnäyttö Näppäimet Virtakytkin Röntgenkuvien katselulaite Kitkamatto silikonia Intraoraalikameran teline Tukivarsi, säädettävä korkeus Moottoroidun siirtokiskon vaunu D

32 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.7 Lääkärielementti Instrumenttien paikat Instrumentit voidaan asetella seuraavasti: Teline 1 Teline 2 Teline 3 Teline 4 Teline 5 Teline 6 Lisäteline SPRAYVIT L - monitoimiruisku Moottori: BL BL ISO C BL Implant Moottori: BL BL ISO C BL Implant Moottori: BL BL ISO C BL Implant Moottori BL BL ISO C BL Implant SIROSONIC TL -hammaskivenpoistolaite 1 Turbiini Turbiini Turbiini Turbiini HF-sähkökirurginen SIROTOMkäsikappale SIROSONIC TL -hammaskivenpoistolaite 1 SiroCam AF+ - intraoraalikamera 1 SiroCam AF+ - intraoraalikamera 1 1 Yksikköön voi liittää vain yhden SIROSONIC TL -hammaskiven poistolaitteen ja intraoraalikameran. 32 D

33 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.7 Lääkärielementti EasyTouch-käyttöliittymä A B Kosketusnäyttö (kosketusherkkä käyttöliittymä) Näppäimet (kalvonäppäimistö) D

34 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.7 Lääkärielementti Kosketusnäyttö Aloitusikkuna Kosketusnäytössä näkyy virtuaalisia toimintonäppäimiä valitusta ikkunasta riippuen. Luettelo kaikista painikkeista on tämän asiakirjan liitteessä kohdassa Toimintopainikkeiden yleiskuvaus [ 256]. Jotkin ikkunat jakautuvat pääikkunaksi ja ali-ikkunoiksi. Seuraavassa on lyhyt esittely pääikkunoista: Aloitusikkuna voidaan näyttää tilassa, yksinkertainen aloitusikkuna, aajennettu aloitusikkuna tai EasyMode-aloitusikkuna. Lisätietoja tiloista on kohdassa Aloitusikkunan käyttötilat [ 48]. Instrumentti-ikkuna Käyttötilat: Yksinkertainen aloitusikkuna (vasemmalla), laajennettu aloitusikkuna (keskellä) EasyMode-aloitusikkuna (oikealla Käyttötiloissa yksinkertainen aloitusikkuna ja laajennettu aloitusikkuna näkyy pidikkeestä otettua instrumenttia koskeva instrumentti-ikkuna. Instrumentti-ikkunassa voivat olla näkyvissä joko pikasäätöpainikkeet tai toimintotasot. Lisätietoja on kohdassa Pikasäätöpainikkeet ja toimintotasot [ 84]. SIVISION-ikkuna Moottori-ikkuna ja pikasäätöpainikkeet (vasemmalla) ja toimintotasot (oikealla) SIVISION-ikkunassa on mahdollista ohjata tietokoneen tiettyjä ohjelmia hoitoyksiköstä käsin. Lisätietoja on kohdassa Käyttö tietokoneen avulla [ 175]. SIVISION-ikkuna 34 D

35 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.7 Lääkärielementti Lääkärielementin näppäimet Tarkka kuvaus näppäinten toiminnoista on kohdassa "Lääkärielementin näppäimet" [ 78]. Lääkärielementin näppäimet Pääkytkin Hoitoyksikön virran kytkentä ja katkaisu. Sammuta hoitoyksikkö painamalla näppäintä, kunnes laitteesta kuuluu äänimerkki. Vapauta näppäin sen jälkeen. TÄRKEÄÄ Pääkytkin Pääkytkin Hoitoyksikön tuolin jalustassa on lisäksi pääkytkin, joka kytkee hoitoyksikön sähköverkkoon. Lisätietoja on kohdassa "Hoitoyksikön virran kytkeminen ja katkaiseminen" [ 44]. Ajastin Avaa Ajastin-ikkunan, jossa voidaan ottaa käyttöön yksi kuudesta esiasetetusta ajastimesta. Ajan kuluminen näkyy kosketusnäytön alaosassa. Kun Ajastin-näppäintä painetaan (> 2 s), näkyviin tulee ajastimen asetusikkuna. Shokkiasento Painikkeella ohjataan potilastuoli heti potilaan shokkiasentoon. Hoitovalo Hoitovalon sytytys/sammutus. Kun painat hoitovalon näppäintä (> 2 s), näkyviin tulee Valotehoasetusikkuna. Komposiittitoiminto Hoitovalon komposiitti-säädön ottaminen käyttöön/poistaminen käytöstä. Tätä toimintoa käytetään, kun halutaan estää komposiittimateriaalin ennenaikainen kovettuminen. Heikennetty valoteho < 8000 luksia. Juomalasin täyttö Juomalasin täytön käynnistys tai pysäytys. Kun Juomalasin täyttö -näppäintä painetaan (> 2 s), näkyviin tulee täyttöajan ja veden lämpötilan asetusikkuna. Sylkyaltaan huuhtelu Sylkyaltaan huuhtelun käynnistys tai pysäytys. Kun Huuhtelu-näppäintä painetaan (> 2 s), näkyviin tulee huuhteluajan asetusikkuna. D

36 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.7 Lääkärielementti Vapaavalintainen toiminto Esim. kutsunäppäin. Vapaasti käytettävä rele, 230 V AC, 6 A (kytkennän suorittaa teknikko). Toiminto voidaan valita asetusikkunassa painikkeeksi tai kytkimeksi. Vapaavalintainen toiminto Vapaasti käytettävä rele, 230 V AC, 6 A (kytkennän suorittaa teknikko). Toiminto voidaan valita asetusikkunassa painikkeeksi tai kytkimeksi. Clean-näppäin Näppäimen painaminen poistaa lääkärielementin käyttöliittymän käytöstä. Käyttöliittymä aktivoituu, kun näppäintä painetaan uudelleen >2s. Toimintoa käytetään käyttöliittymän puhdistuksen aikana ei-toivottujen toimintojen käynnistymisen estämiseen. Setup-näppäin Käyttäjän määrittämät hoitoyksikön asetukset tai ilmoitusten lukeminen huoltoteknikon toimesta. Lisätietoja on kohdassa Hoitoyksikön asetusten määrittäminen (Setup) [ 181]. 36 D

37 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.8 Avustajan elementti 3.8 Avustajan elementti Avustajan elementin toiminnot määräytyvät avustajan toimialueen mukaan. Se voidaan sijoittaa myös siten, että lääkäri voi toimia yksin. A B C D E F G Instrumenttitelineet 1-4 (vasemmalta oikealle) Hydrokolloidiliitännän paikka (piilossa avustajan elementin alla) Käyttöliittymä Kitkamatto silikonia Irrotettava instrumenttiteline 3 kääntöniveltä asennon säätöön (osin piilossa) Tukivarsi, korkeus teknikon säädettävissä D

38 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.8 Avustajan elementti Instrumenttien paikat Instrumentit voidaan asetella seuraavasti:instrumenttien paikat Teline 1 Teline 2 Teline 3 Teline 4 Mini L.E.D. - polymerointivalo Kirurginen imu SPRAYVIT L - monitoimiruisku Sumuteimuri Sylki-imuri Jos avustajan elementissä on hydrokolloidiliitäntä, kirurgista imua ei voida liittää. 38 D

39 Sirona Dental Systems GmbH 3 Laitteen kuvaus 3.8 Avustajan elementti Käyttöliittymä Avustajan elementin näppäimet Tarkka kuvaus näppäinten toiminnoista on kohdassa "Avustajan elementin näppäimet" [ 147]. Avustajan elementin näppäimet Juomalasin täyttö Käynnistys/katkaisu Sylkyaltaan huuhtelu Käynnistys/katkaisu Röntgenkuvien katselulaite Käynnistys/katkaisu SIVISION digital -käytössä myös SIVISION-näytön valkokuva tai soittokello- tai vinoruutureleen ohjaus, jos asetettu Ajastin Ensimmäisen ajastimen käynnistys. Ajastimen asetus tapahtuu lääkärielementistä. Tuoliohjelma S Suunhuuhteluasento viimeisen asennon muistitoiminnolla (ohjelmoitavissa) Tuoliohjelma 0 Istuutumis-/poisnousemisasento (ohjelmoitavissa) Tuoliohjelma 1 ja 2 (ohjelmoitavissa) Pääntuki Moottoroidun pääntuen säätö potilaan koon mukaan. Jos MultiMotionpääntuki on asennettuna, näppäimet eivät toimi. Komposiittitoiminto Hoitovalon Composite-säädön ottaminen käyttöön/poistaminen käytöstä Heikennetty valoteho < 8000 luksia. Hoitovalo Käynnistys/katkaisu Valoteho > luxia asetuksella 100 % D

40 3 Laitteen kuvaus Sirona Dental Systems GmbH 3.9 Vesiyksikkö 3.9 Vesiyksikkö Vesiyksikkö on varustettu desinfiointilaitteella. Laite lisää potilaan kanssa kosketuksiin tulevaan veteen desinfiointiainetta. Tämä vähentää taudinaiheuttajia vesijohdoissa. Vesikanavat, mikro-organismit, desinfiointilaite vakiona VAROITUS Mikro-organismit voivat lisääntyä vedessä. Mikro-organismit voivat aiheuttaa terveyshaittoja. Älä koskaan käytä hoitoyksikköä ilman desinfiointiainetta. Vesiyksikkö voi olla varustettu valinnan mukaan joko erotteluautomaatilla (imuilman ja jäteveden erottelu) ja amalgaamierottimella/ sedimentointisäiliöllä tai märkäimulla. Vesiyksikön yläkanteen on asennettu puhdistussovittimet vettä käyttäville instrumenteille ja imuletkuille. Lääkäri- ja avustajan elementin instrumentit voidaan asettaa niiden avulla vesiyksikön molemmille puolille. Aukot on peitetty läpillä. Adaptereita käytetään hoitoyksikön desinfioivassa puhdistuksessa, vesikanavien automaattisessa huuhtelussa (AutoPurge) ja imuletkujen puhdistuksessa. Imulaitteiston puhdistuksessa imuletkuliitännän takana olevaan säiliöön pumpataan vettä ja se imetään sieltä pois. Jos hoitoyksikkö on varustettu imuletkun kemiallisella puhdistuksella, veteen lisätään automaattisesti puhdistusainetta. Lisätietoja on kohdassa Imuletkujen puhdistus [ 216]. 40 D
