Huolto-ohjelma. Cardio- ja painoharjoittelulaitteet MaxRack Kosketusnäytölliset laitteet

Transkriptio

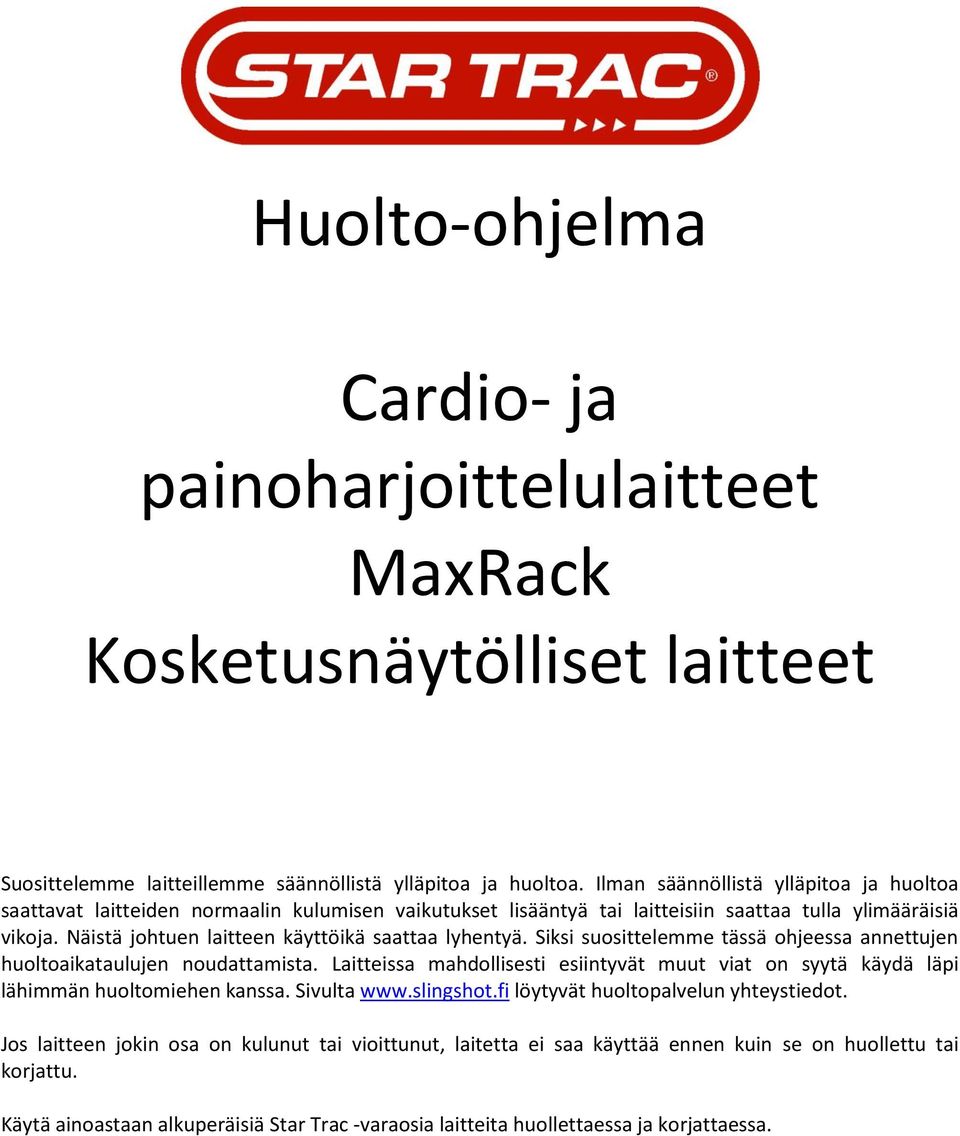

1 Huolto-ohjelma Cardio- ja painoharjoittelulaitteet MaxRack Kosketusnäytölliset laitteet Suosittelemme laitteillemme säännöllistä ylläpitoa ja huoltoa. Ilman säännöllistä ylläpitoa ja huoltoa saattavat laitteiden normaalin kulumisen vaikutukset lisääntyä tai laitteisiin saattaa tulla ylimääräisiä vikoja. Näistä johtuen laitteen käyttöikä saattaa lyhentyä. Siksi suosittelemme tässä ohjeessa annettujen huoltoaikataulujen noudattamista. Laitteissa mahdollisesti esiintyvät muut viat on syytä käydä läpi lähimmän huoltomiehen kanssa. Sivulta löytyvät huoltopalvelun yhteystiedot. Jos laitteen jokin osa on kulunut tai vioittunut, laitetta ei saa käyttää ennen kuin se on huollettu tai korjattu. Käytä ainoastaan alkuperäisiä Star Trac -varaosia laitteita huollettaessa ja korjattaessa.

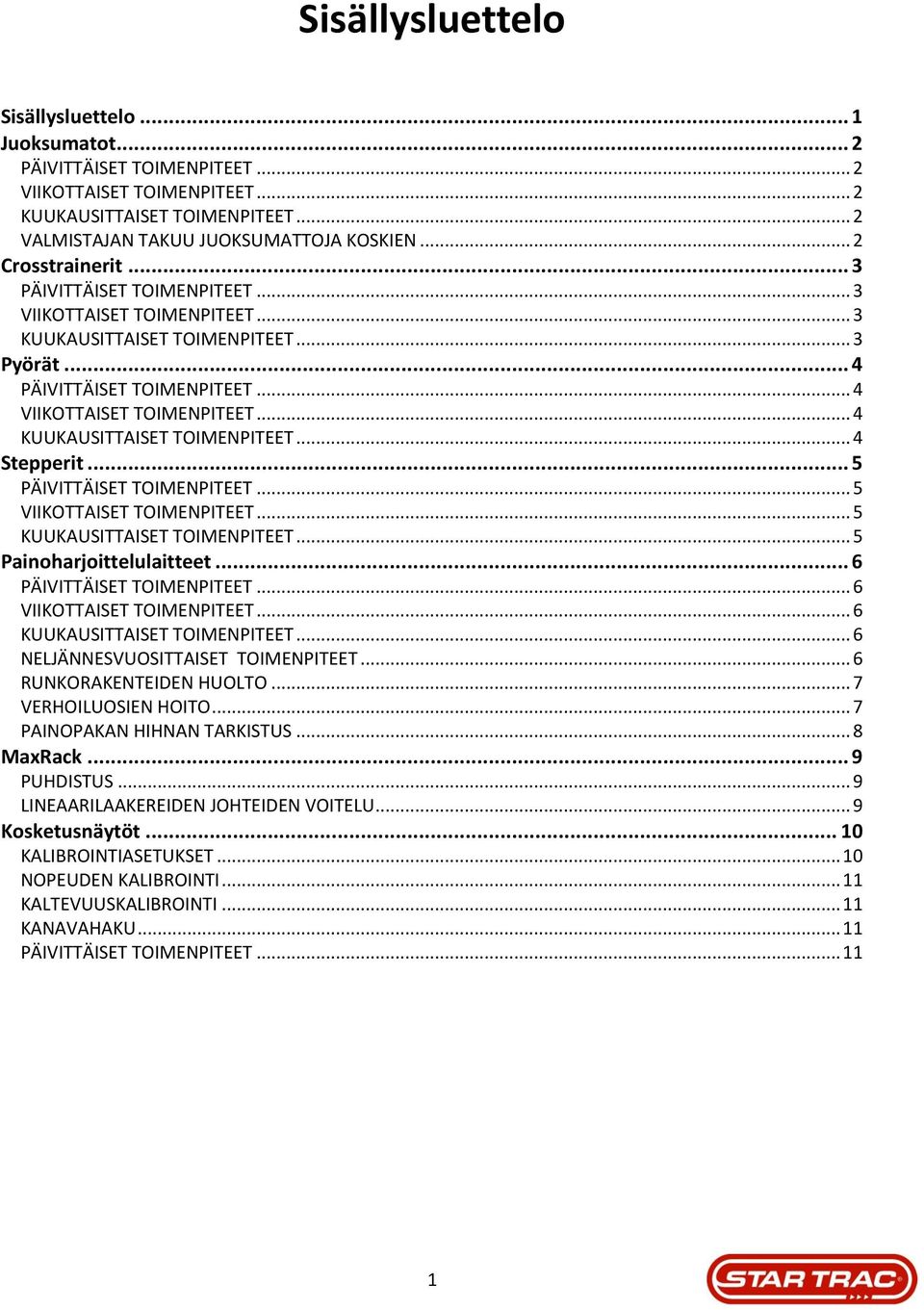

2 Sisällysluettelo Sisällysluettelo... 1 Juoksumatot... 2 PÄIVITTÄISET TOIMENPITEET... 2 VIIKOTTAISET TOIMENPITEET... 2 KUUKAUSITTAISET TOIMENPITEET... 2 VALMISTAJAN TAKUU JUOKSUMATTOJA KOSKIEN... 2 Crosstrainerit... 3 PÄIVITTÄISET TOIMENPITEET... 3 VIIKOTTAISET TOIMENPITEET... 3 KUUKAUSITTAISET TOIMENPITEET... 3 Pyörät... 4 PÄIVITTÄISET TOIMENPITEET... 4 VIIKOTTAISET TOIMENPITEET... 4 KUUKAUSITTAISET TOIMENPITEET... 4 Stepperit... 5 PÄIVITTÄISET TOIMENPITEET... 5 VIIKOTTAISET TOIMENPITEET... 5 KUUKAUSITTAISET TOIMENPITEET... 5 Painoharjoittelulaitteet... 6 PÄIVITTÄISET TOIMENPITEET... 6 VIIKOTTAISET TOIMENPITEET... 6 KUUKAUSITTAISET TOIMENPITEET... 6 NELJÄNNESVUOSITTAISET TOIMENPITEET... 6 RUNKORAKENTEIDEN HUOLTO... 7 VERHOILUOSIEN HOITO... 7 PAINOPAKAN HIHNAN TARKISTUS... 8 MaxRack... 9 PUHDISTUS... 9 LINEAARILAAKEREIDEN JOHTEIDEN VOITELU... 9 Kosketusnäytöt KALIBROINTIASETUKSET NOPEUDEN KALIBROINTI KALTEVUUSKALIBROINTI KANAVAHAKU PÄIVITTÄISET TOIMENPITEET

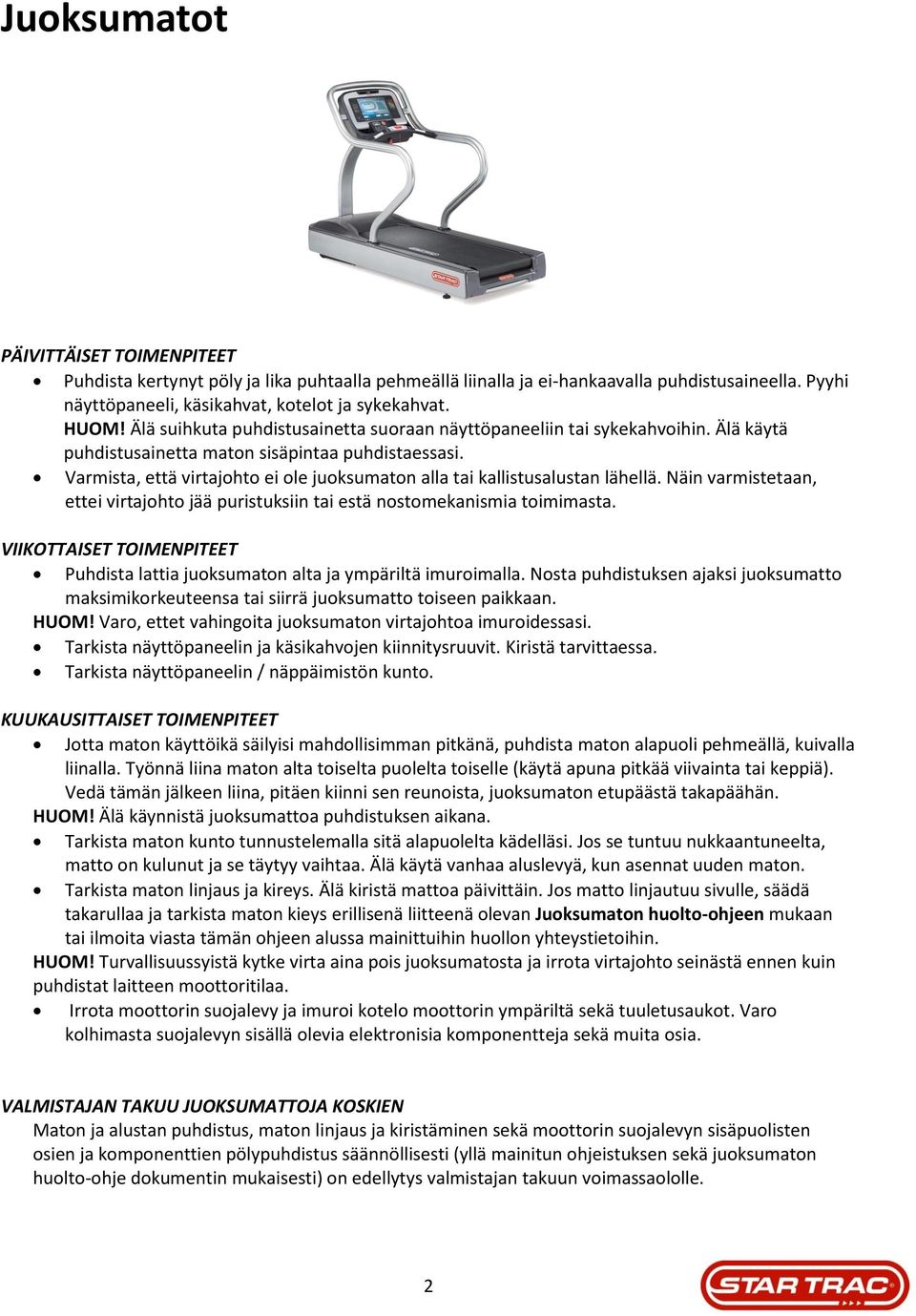

3 Juoksumatot PÄIVITTÄISET TOIMENPITEET Puhdista kertynyt pöly ja lika puhtaalla pehmeällä liinalla ja ei-hankaavalla puhdistusaineella. Pyyhi näyttöpaneeli, käsikahvat, kotelot ja sykekahvat. HUOM! Älä suihkuta puhdistusainetta suoraan näyttöpaneeliin tai sykekahvoihin. Älä käytä puhdistusainetta maton sisäpintaa puhdistaessasi. Varmista, että virtajohto ei ole juoksumaton alla tai kallistusalustan lähellä. Näin varmistetaan, ettei virtajohto jää puristuksiin tai estä nostomekanismia toimimasta. VIIKOTTAISET TOIMENPITEET Puhdista lattia juoksumaton alta ja ympäriltä imuroimalla. Nosta puhdistuksen ajaksi juoksumatto maksimikorkeuteensa tai siirrä juoksumatto toiseen paikkaan. HUOM! Varo, ettet vahingoita juoksumaton virtajohtoa imuroidessasi. Tarkista näyttöpaneelin ja käsikahvojen kiinnitysruuvit. Kiristä tarvittaessa. Tarkista näyttöpaneelin / näppäimistön kunto. KUUKAUSITTAISET TOIMENPITEET Jotta maton käyttöikä säilyisi mahdollisimman pitkänä, puhdista maton alapuoli pehmeällä, kuivalla liinalla. Työnnä liina maton alta toiselta puolelta toiselle (käytä apuna pitkää viivainta tai keppiä). Vedä tämän jälkeen liina, pitäen kiinni sen reunoista, juoksumaton etupäästä takapäähän. HUOM! Älä käynnistä juoksumattoa puhdistuksen aikana. Tarkista maton kunto tunnustelemalla sitä alapuolelta kädelläsi. Jos se tuntuu nukkaantuneelta, matto on kulunut ja se täytyy vaihtaa. Älä käytä vanhaa aluslevyä, kun asennat uuden maton. Tarkista maton linjaus ja kireys. Älä kiristä mattoa päivittäin. Jos matto linjautuu sivulle, säädä takarullaa ja tarkista maton kieys erillisenä liitteenä olevan Juoksumaton huolto-ohjeen mukaan tai ilmoita viasta tämän ohjeen alussa mainittuihin huollon yhteystietoihin. HUOM! Turvallisuussyistä kytke virta aina pois juoksumatosta ja irrota virtajohto seinästä ennen kuin puhdistat laitteen moottoritilaa. Irrota moottorin suojalevy ja imuroi kotelo moottorin ympäriltä sekä tuuletusaukot. Varo kolhimasta suojalevyn sisällä olevia elektronisia komponentteja sekä muita osia. VALMISTAJAN TAKUU JUOKSUMATTOJA KOSKIEN Maton ja alustan puhdistus, maton linjaus ja kiristäminen sekä moottorin suojalevyn sisäpuolisten osien ja komponenttien pölypuhdistus säännöllisesti (yllä mainitun ohjeistuksen sekä juoksumaton huolto-ohje dokumentin mukaisesti) on edellytys valmistajan takuun voimassaololle. 2

4 Crosstrainerit PÄIVITTÄISET TOIMENPITEET Puhdista kertynyt pöly ja lika puhtaalla pehmeällä liinalla ja ei-hankaavalla puhdistusaineella. Pyyhi näyttöpaneeli, käsikahvat, polkimet, kotelot ja sykekahvat. HUOM! Älä suihkuta puhdistusainetta suoraan näyttöpaneeliin tai sykekahvoihin. VIIKOTTAISET TOIMENPITEET Suorita seuraavat toimenpiteet viikottain: Puhdista lattia laitteen alta ja ympäriltä imuroimalla. Siirrä laite tarvittaessa toiseen paikkaan, jotta saat puhdistettua lattian kunnolla. Tarkista näyttöpaneelin kiinnitysruuvit. Kiristä tarvittaessa. Tarkista näyttöpaneelin / näppäimistön kunto. KUUKAUSITTAISET TOIMENPITEET Suorita seuraavat toimenpiteet kuukausittain tai tarvittaessa: Tarkista polkimien ja kotelointien kiinnitykset. Tarkista käsikahvojen kiinnitykset. Kiristä kiinnitysruuvit tarvittaessa. Tarkista, että kaikki liikkuvat osat toimivat moitteettomasti. 3

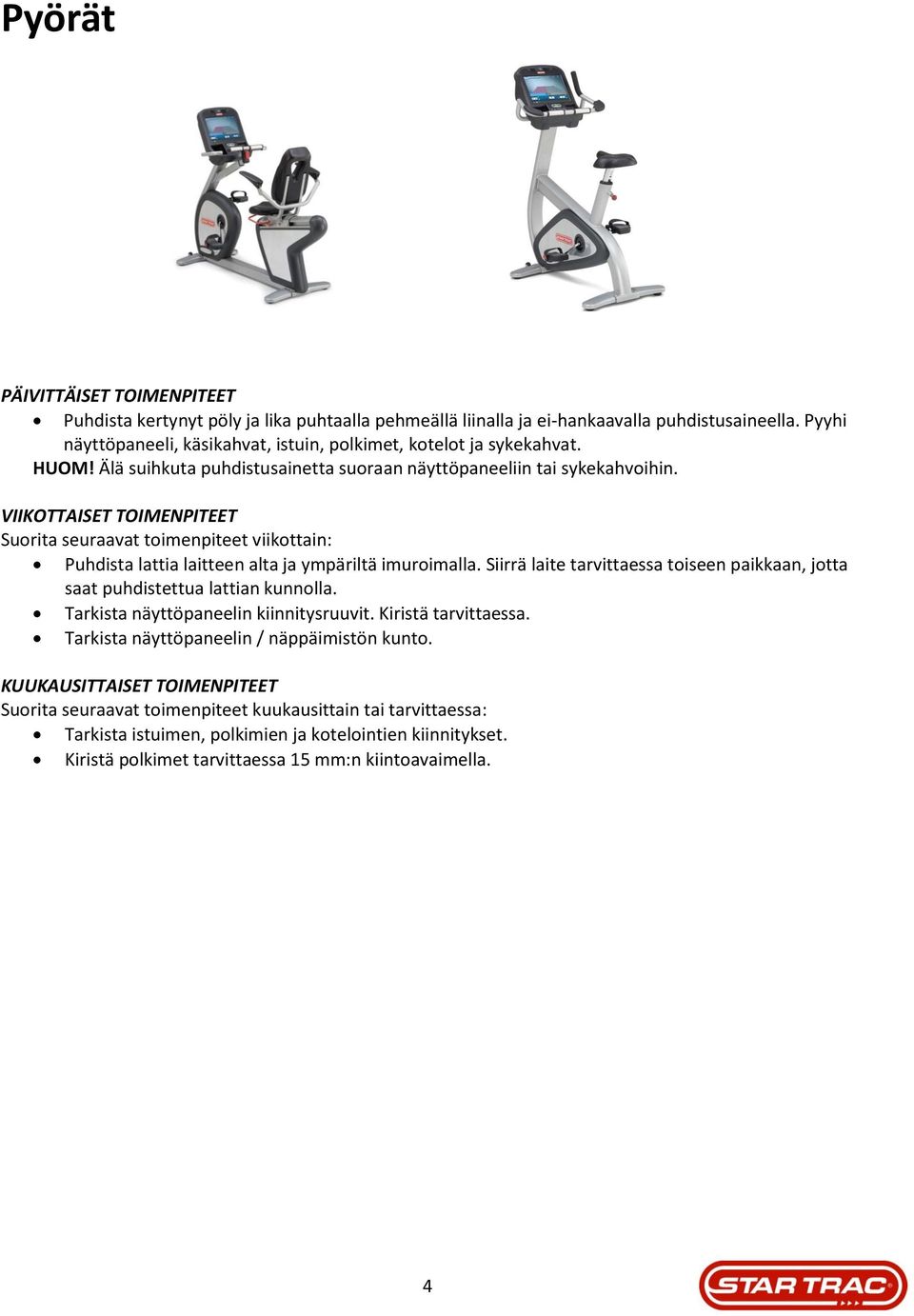

5 Pyörät PÄIVITTÄISET TOIMENPITEET Puhdista kertynyt pöly ja lika puhtaalla pehmeällä liinalla ja ei-hankaavalla puhdistusaineella. Pyyhi näyttöpaneeli, käsikahvat, istuin, polkimet, kotelot ja sykekahvat. HUOM! Älä suihkuta puhdistusainetta suoraan näyttöpaneeliin tai sykekahvoihin. VIIKOTTAISET TOIMENPITEET Suorita seuraavat toimenpiteet viikottain: Puhdista lattia laitteen alta ja ympäriltä imuroimalla. Siirrä laite tarvittaessa toiseen paikkaan, jotta saat puhdistettua lattian kunnolla. Tarkista näyttöpaneelin kiinnitysruuvit. Kiristä tarvittaessa. Tarkista näyttöpaneelin / näppäimistön kunto. KUUKAUSITTAISET TOIMENPITEET Suorita seuraavat toimenpiteet kuukausittain tai tarvittaessa: Tarkista istuimen, polkimien ja kotelointien kiinnitykset. Kiristä polkimet tarvittaessa 15 mm:n kiintoavaimella. 4

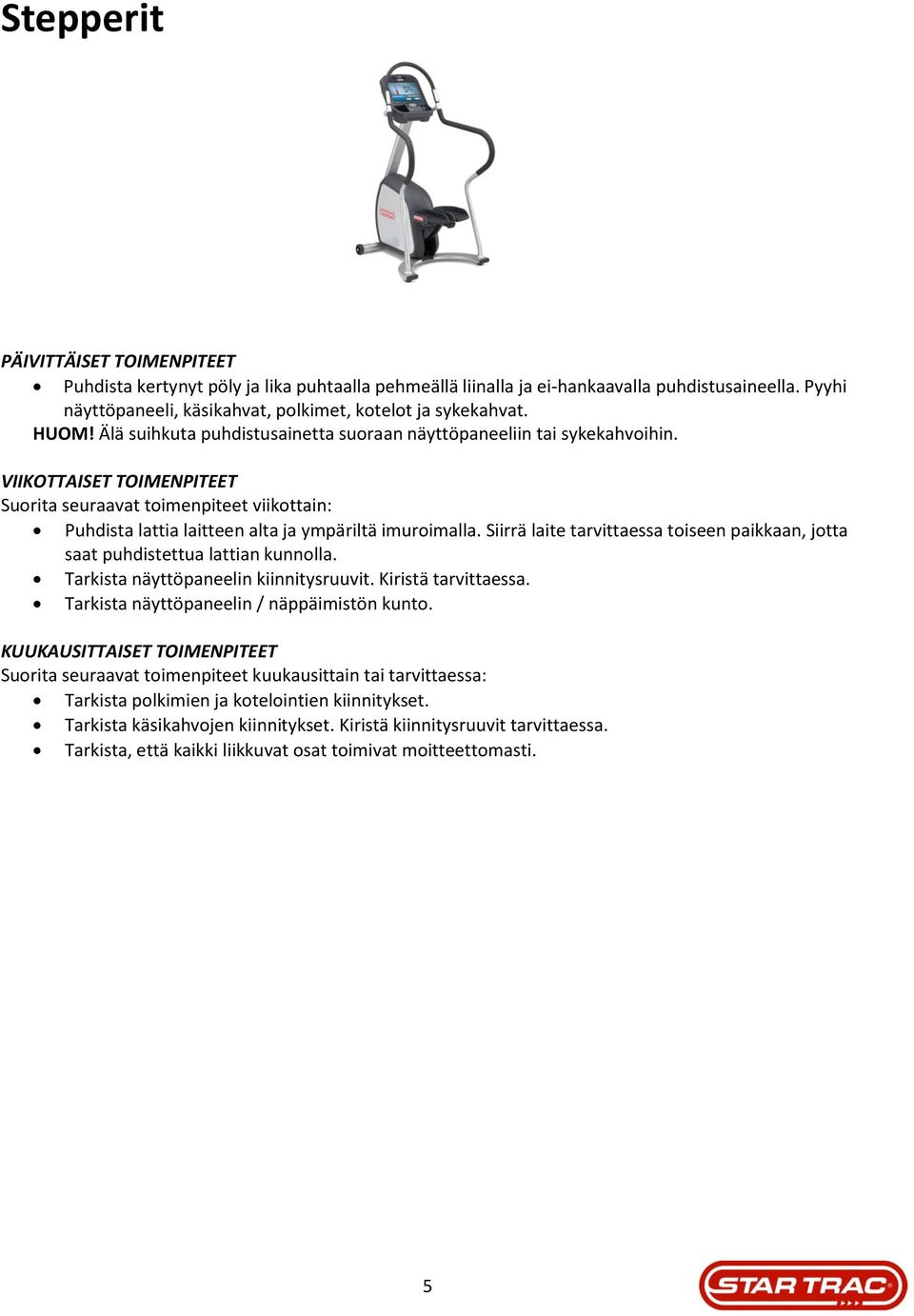

6 Stepperit PÄIVITTÄISET TOIMENPITEET Puhdista kertynyt pöly ja lika puhtaalla pehmeällä liinalla ja ei-hankaavalla puhdistusaineella. Pyyhi näyttöpaneeli, käsikahvat, polkimet, kotelot ja sykekahvat. HUOM! Älä suihkuta puhdistusainetta suoraan näyttöpaneeliin tai sykekahvoihin. VIIKOTTAISET TOIMENPITEET Suorita seuraavat toimenpiteet viikottain: Puhdista lattia laitteen alta ja ympäriltä imuroimalla. Siirrä laite tarvittaessa toiseen paikkaan, jotta saat puhdistettua lattian kunnolla. Tarkista näyttöpaneelin kiinnitysruuvit. Kiristä tarvittaessa. Tarkista näyttöpaneelin / näppäimistön kunto. KUUKAUSITTAISET TOIMENPITEET Suorita seuraavat toimenpiteet kuukausittain tai tarvittaessa: Tarkista polkimien ja kotelointien kiinnitykset. Tarkista käsikahvojen kiinnitykset. Kiristä kiinnitysruuvit tarvittaessa. Tarkista, että kaikki liikkuvat osat toimivat moitteettomasti. 5

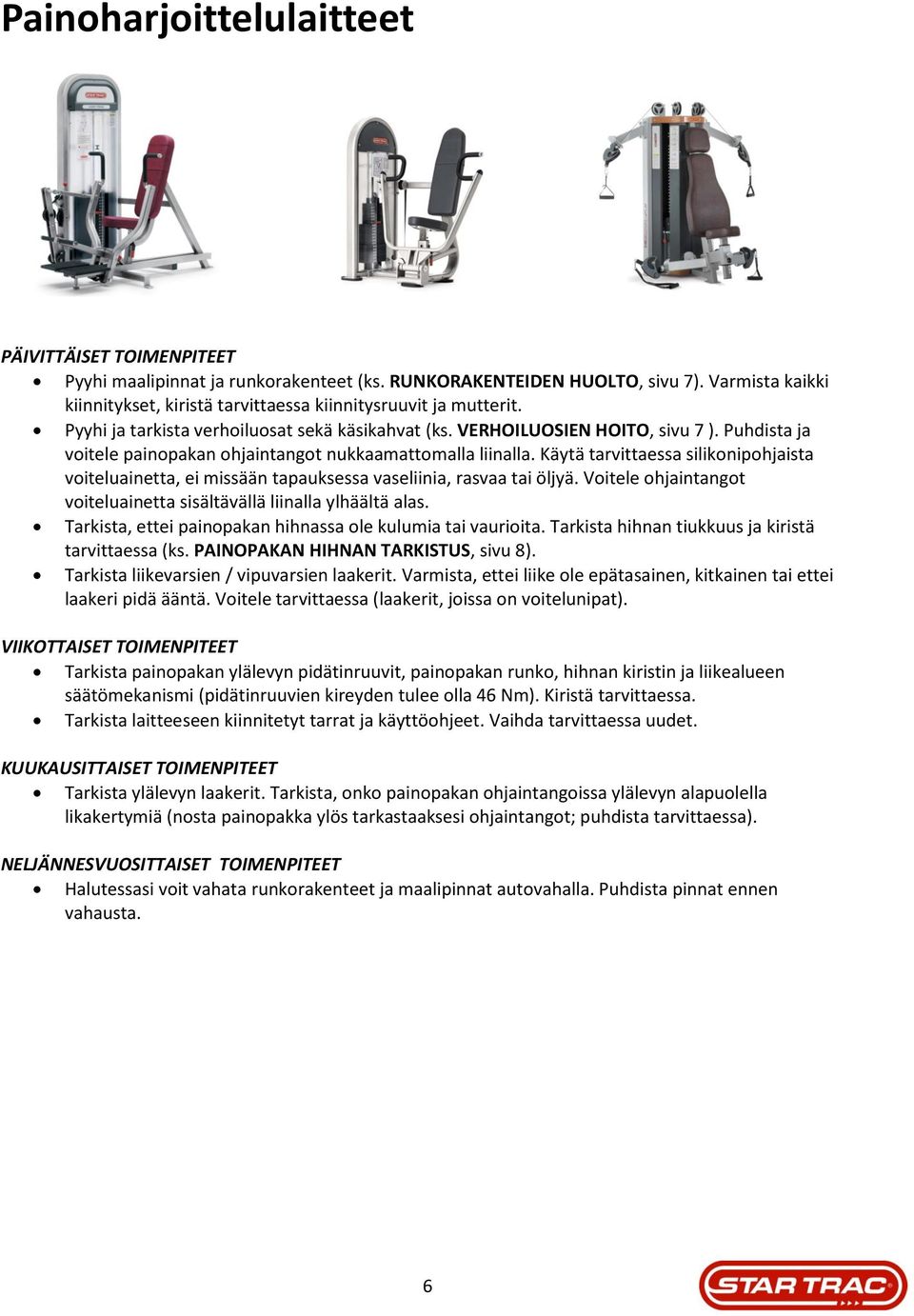

7 Painoharjoittelulaitteet PÄIVITTÄISET TOIMENPITEET Pyyhi maalipinnat ja runkorakenteet (ks. RUNKORAKENTEIDEN HUOLTO, sivu 7). Varmista kaikki kiinnitykset, kiristä tarvittaessa kiinnitysruuvit ja mutterit. Pyyhi ja tarkista verhoiluosat sekä käsikahvat (ks. VERHOILUOSIEN HOITO, sivu 7 ). Puhdista ja voitele painopakan ohjaintangot nukkaamattomalla liinalla. Käytä tarvittaessa silikonipohjaista voiteluainetta, ei missään tapauksessa vaseliinia, rasvaa tai öljyä. Voitele ohjaintangot voiteluainetta sisältävällä liinalla ylhäältä alas. Tarkista, ettei painopakan hihnassa ole kulumia tai vaurioita. Tarkista hihnan tiukkuus ja kiristä tarvittaessa (ks. PAINOPAKAN HIHNAN TARKISTUS, sivu 8). Tarkista liikevarsien / vipuvarsien laakerit. Varmista, ettei liike ole epätasainen, kitkainen tai ettei laakeri pidä ääntä. Voitele tarvittaessa (laakerit, joissa on voitelunipat). VIIKOTTAISET TOIMENPITEET Tarkista painopakan ylälevyn pidätinruuvit, painopakan runko, hihnan kiristin ja liikealueen säätömekanismi (pidätinruuvien kireyden tulee olla 46 Nm). Kiristä tarvittaessa. Tarkista laitteeseen kiinnitetyt tarrat ja käyttöohjeet. Vaihda tarvittaessa uudet. KUUKAUSITTAISET TOIMENPITEET Tarkista ylälevyn laakerit. Tarkista, onko painopakan ohjaintangoissa ylälevyn alapuolella likakertymiä (nosta painopakka ylös tarkastaaksesi ohjaintangot; puhdista tarvittaessa). NELJÄNNESVUOSITTAISET TOIMENPITEET Halutessasi voit vahata runkorakenteet ja maalipinnat autovahalla. Puhdista pinnat ennen vahausta. 6

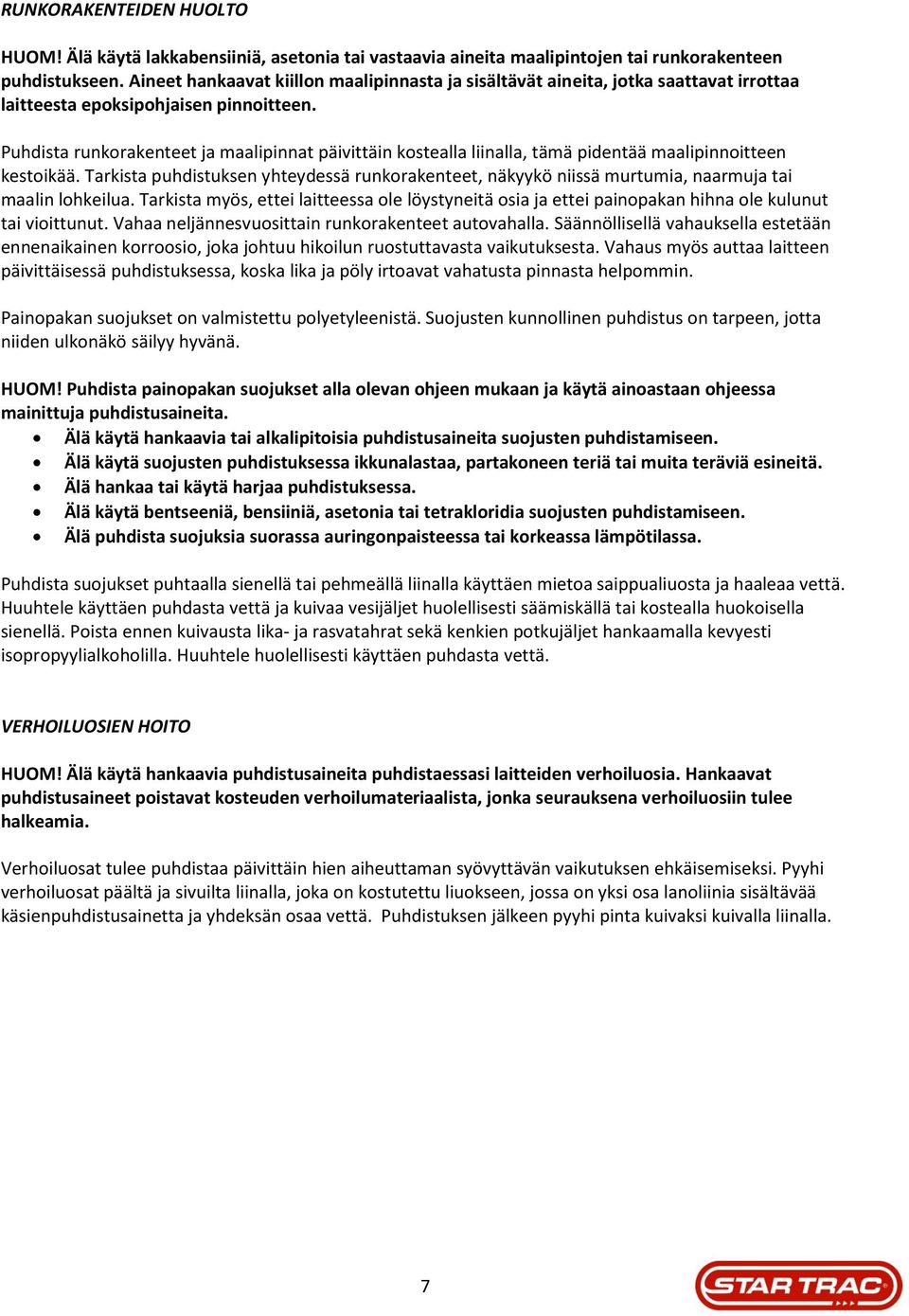

8 RUNKORAKENTEIDEN HUOLTO HUOM! Älä käytä lakkabensiiniä, asetonia tai vastaavia aineita maalipintojen tai runkorakenteen puhdistukseen. Aineet hankaavat kiillon maalipinnasta ja sisältävät aineita, jotka saattavat irrottaa laitteesta epoksipohjaisen pinnoitteen. Puhdista runkorakenteet ja maalipinnat päivittäin kostealla liinalla, tämä pidentää maalipinnoitteen kestoikää. Tarkista puhdistuksen yhteydessä runkorakenteet, näkyykö niissä murtumia, naarmuja tai maalin lohkeilua. Tarkista myös, ettei laitteessa ole löystyneitä osia ja ettei painopakan hihna ole kulunut tai vioittunut. Vahaa neljännesvuosittain runkorakenteet autovahalla. Säännöllisellä vahauksella estetään ennenaikainen korroosio, joka johtuu hikoilun ruostuttavasta vaikutuksesta. Vahaus myös auttaa laitteen päivittäisessä puhdistuksessa, koska lika ja pöly irtoavat vahatusta pinnasta helpommin. Painopakan suojukset on valmistettu polyetyleenistä. Suojusten kunnollinen puhdistus on tarpeen, jotta niiden ulkonäkö säilyy hyvänä. HUOM! Puhdista painopakan suojukset alla olevan ohjeen mukaan ja käytä ainoastaan ohjeessa mainittuja puhdistusaineita. Älä käytä hankaavia tai alkalipitoisia puhdistusaineita suojusten puhdistamiseen. Älä käytä suojusten puhdistuksessa ikkunalastaa, partakoneen teriä tai muita teräviä esineitä. Älä hankaa tai käytä harjaa puhdistuksessa. Älä käytä bentseeniä, bensiiniä, asetonia tai tetrakloridia suojusten puhdistamiseen. Älä puhdista suojuksia suorassa auringonpaisteessa tai korkeassa lämpötilassa. Puhdista suojukset puhtaalla sienellä tai pehmeällä liinalla käyttäen mietoa saippualiuosta ja haaleaa vettä. Huuhtele käyttäen puhdasta vettä ja kuivaa vesijäljet huolellisesti säämiskällä tai kostealla huokoisella sienellä. Poista ennen kuivausta lika- ja rasvatahrat sekä kenkien potkujäljet hankaamalla kevyesti isopropyylialkoholilla. Huuhtele huolellisesti käyttäen puhdasta vettä. VERHOILUOSIEN HOITO HUOM! Älä käytä hankaavia puhdistusaineita puhdistaessasi laitteiden verhoiluosia. Hankaavat puhdistusaineet poistavat kosteuden verhoilumateriaalista, jonka seurauksena verhoiluosiin tulee halkeamia. Verhoiluosat tulee puhdistaa päivittäin hien aiheuttaman syövyttävän vaikutuksen ehkäisemiseksi. Pyyhi verhoiluosat päältä ja sivuilta liinalla, joka on kostutettu liuokseen, jossa on yksi osa lanoliinia sisältävää käsienpuhdistusainetta ja yhdeksän osaa vettä. Puhdistuksen jälkeen pyyhi pinta kuivaksi kuivalla liinalla. 7

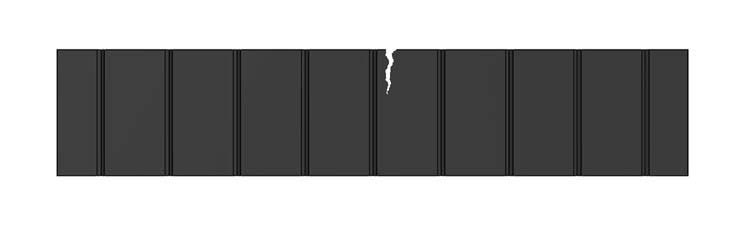

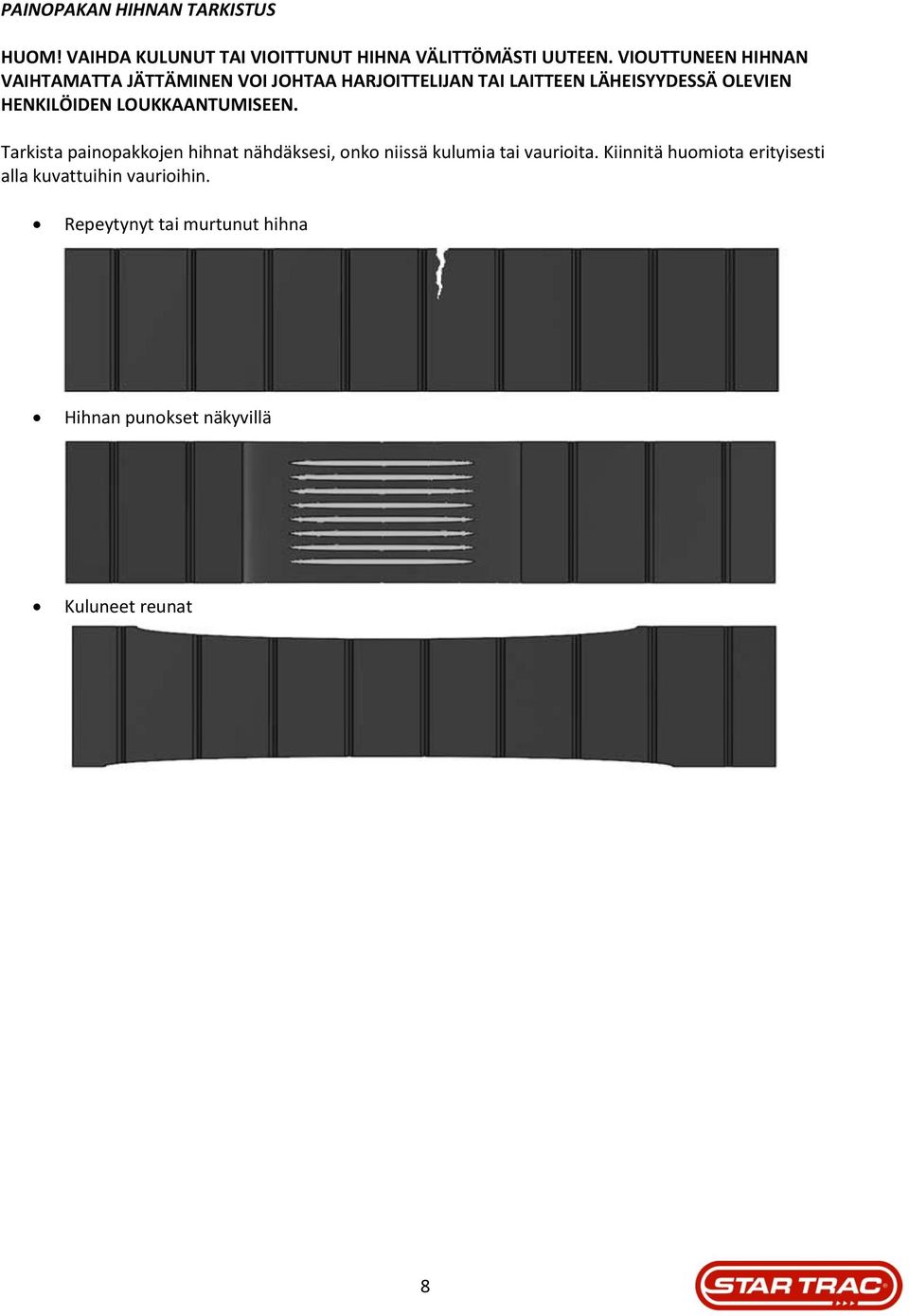

9 PAINOPAKAN HIHNAN TARKISTUS HUOM! VAIHDA KULUNUT TAI VIOITTUNUT HIHNA VÄLITTÖMÄSTI UUTEEN. VIOUTTUNEEN HIHNAN VAIHTAMATTA JÄTTÄMINEN VOI JOHTAA HARJOITTELIJAN TAI LAITTEEN LÄHEISYYDESSÄ OLEVIEN HENKILÖIDEN LOUKKAANTUMISEEN. Tarkista painopakkojen hihnat nähdäksesi, onko niissä kulumia tai vaurioita. Kiinnitä huomiota erityisesti alla kuvattuihin vaurioihin. Repeytynyt tai murtunut hihna Hihnan punokset näkyvillä Kuluneet reunat 8

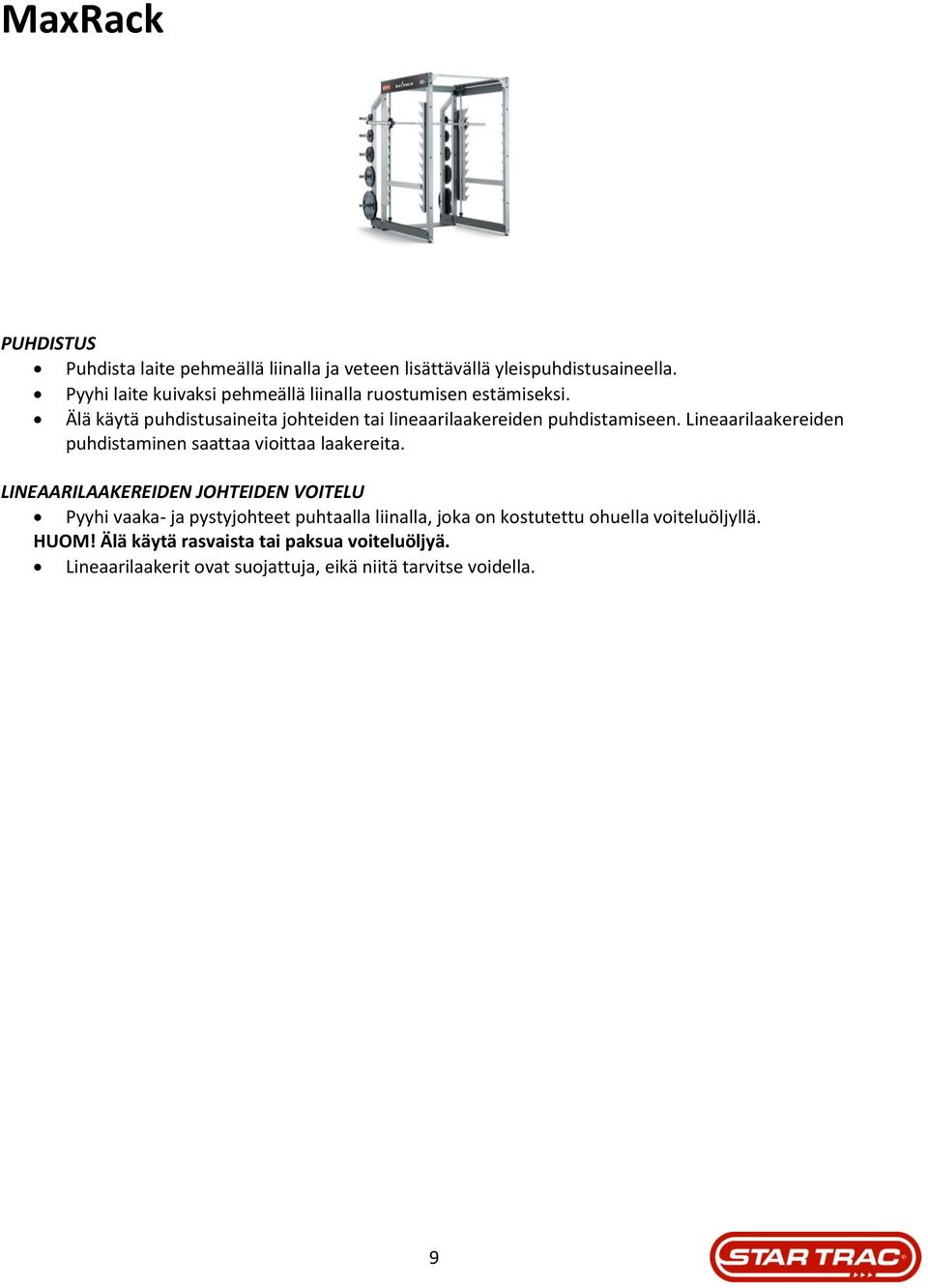

10 MaxRack PUHDISTUS Puhdista laite pehmeällä liinalla ja veteen lisättävällä yleispuhdistusaineella. Pyyhi laite kuivaksi pehmeällä liinalla ruostumisen estämiseksi. Älä käytä puhdistusaineita johteiden tai lineaarilaakereiden puhdistamiseen. Lineaarilaakereiden puhdistaminen saattaa vioittaa laakereita. LINEAARILAAKEREIDEN JOHTEIDEN VOITELU Pyyhi vaaka- ja pystyjohteet puhtaalla liinalla, joka on kostutettu ohuella voiteluöljyllä. HUOM! Älä käytä rasvaista tai paksua voiteluöljyä. Lineaarilaakerit ovat suojattuja, eikä niitä tarvitse voidella. 9

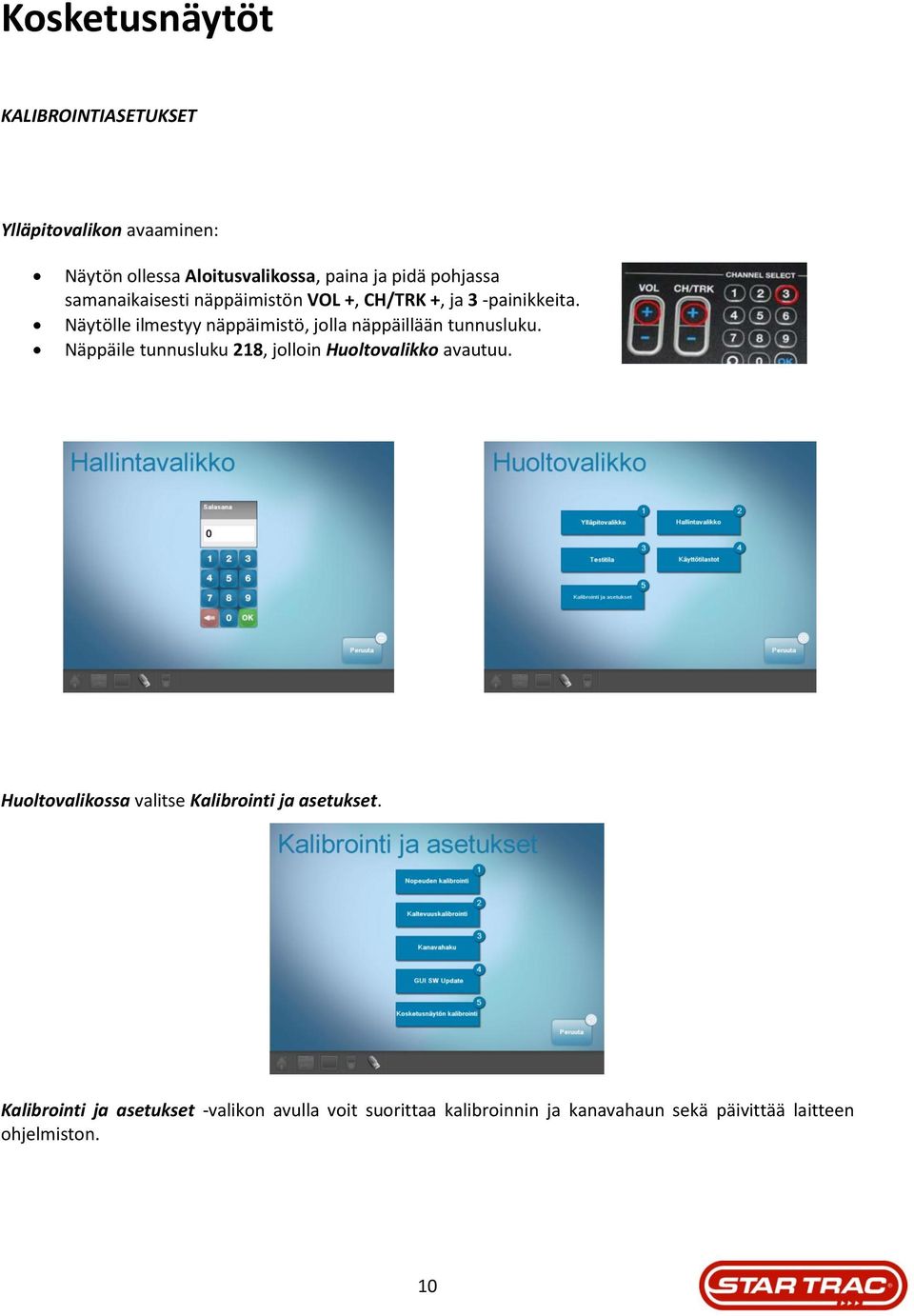

11 Kosketusnäytöt KALIBROINTIASETUKSET Ylläpitovalikon avaaminen: Näytön ollessa Aloitusvalikossa, paina ja pidä pohjassa samanaikaisesti näppäimistön VOL +, CH/TRK +, ja 3 -painikkeita. Näytölle ilmestyy näppäimistö, jolla näppäillään tunnusluku. Näppäile tunnusluku 218, jolloin Huoltovalikko avautuu. Huoltovalikossa valitse Kalibrointi ja asetukset. Kalibrointi ja asetukset -valikon avulla voit suorittaa kalibroinnin ja kanavahaun sekä päivittää laitteen ohjelmiston. 10

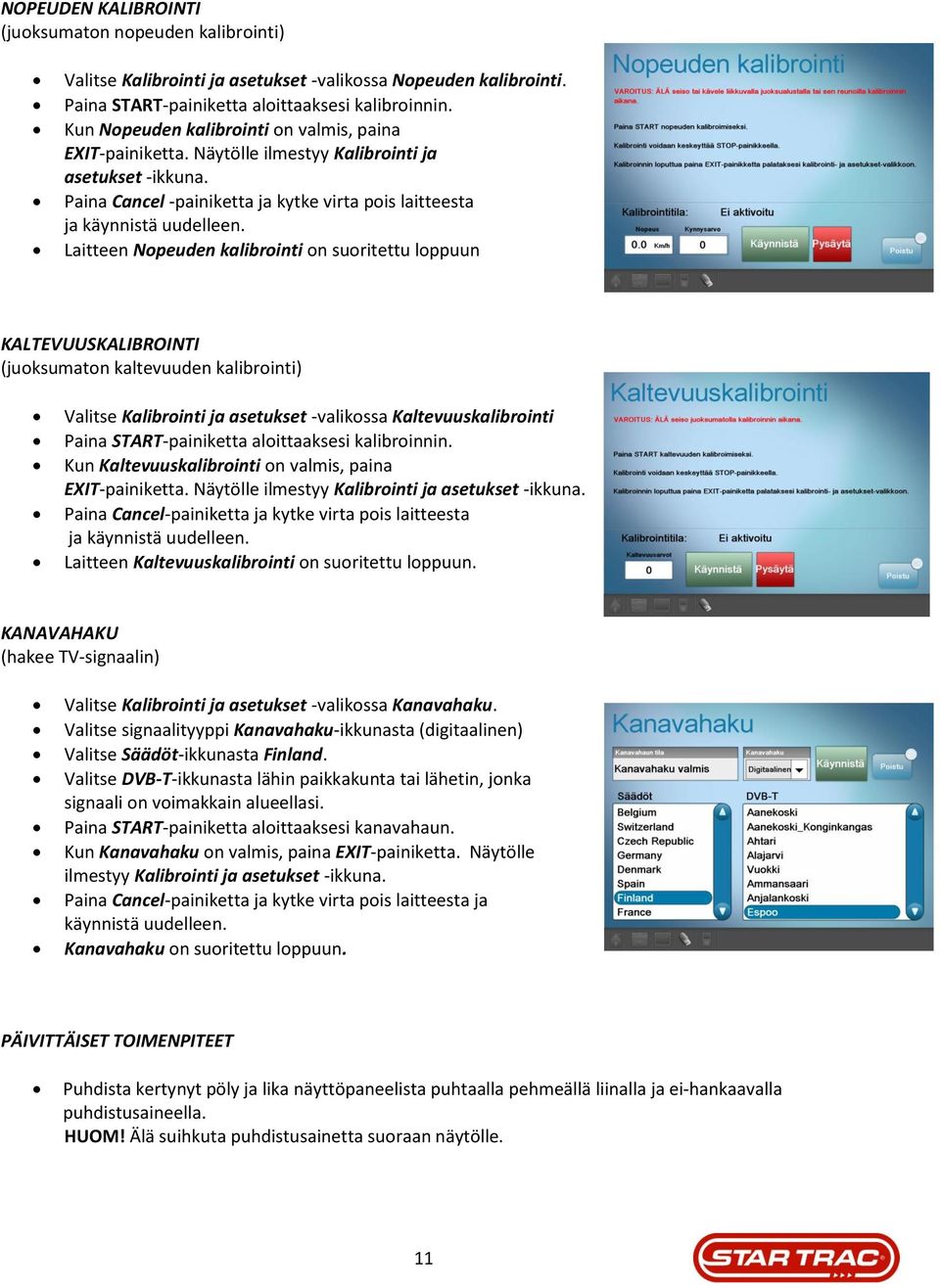

12 NOPEUDEN KALIBROINTI (juoksumaton nopeuden kalibrointi) Valitse Kalibrointi ja asetukset -valikossa Nopeuden kalibrointi. Paina START-painiketta aloittaaksesi kalibroinnin. Kun Nopeuden kalibrointi on valmis, paina EXIT-painiketta. Näytölle ilmestyy Kalibrointi ja asetukset -ikkuna. Paina Cancel -painiketta ja kytke virta pois laitteesta ja käynnistä uudelleen. Laitteen Nopeuden kalibrointi on suoritettu loppuun KALTEVUUSKALIBROINTI (juoksumaton kaltevuuden kalibrointi) Valitse Kalibrointi ja asetukset -valikossa Kaltevuuskalibrointi Paina START-painiketta aloittaaksesi kalibroinnin. Kun Kaltevuuskalibrointi on valmis, paina EXIT-painiketta. Näytölle ilmestyy Kalibrointi ja asetukset -ikkuna. Paina Cancel-painiketta ja kytke virta pois laitteesta ja käynnistä uudelleen. Laitteen Kaltevuuskalibrointi on suoritettu loppuun. KANAVAHAKU (hakee TV-signaalin) Valitse Kalibrointi ja asetukset -valikossa Kanavahaku. Valitse signaalityyppi Kanavahaku-ikkunasta (digitaalinen) Valitse Säädöt-ikkunasta Finland. Valitse DVB-T-ikkunasta lähin paikkakunta tai lähetin, jonka signaali on voimakkain alueellasi. Paina START-painiketta aloittaaksesi kanavahaun. Kun Kanavahaku on valmis, paina EXIT-painiketta. Näytölle ilmestyy Kalibrointi ja asetukset -ikkuna. Paina Cancel-painiketta ja kytke virta pois laitteesta ja käynnistä uudelleen. Kanavahaku on suoritettu loppuun. PÄIVITTÄISET TOIMENPITEET Puhdista kertynyt pöly ja lika näyttöpaneelista puhtaalla pehmeällä liinalla ja ei-hankaavalla puhdistusaineella. HUOM! Älä suihkuta puhdistusainetta suoraan näytölle. 11
