1 KESKUSTAKIRJASTO SUURELLE JULKISELLE RAKENNUKSELLE ASETETTAVIA VAATIMUKSIA NIKLAS MAHLBERG

2 KRISTIANSAND

5 TOTEUTUS TUOTEOSAKAUPALLA: - PARAMETRINEN MALLINNUS / 5-AKSELINEN CNC JYRSINTÄ ELEMENTTIÄ (SUURIN 50M2) YKSILÖLLISTÄ VERHOUSLAUTAA KAAREVAA LIIMAPUUPALKKIA / 300 SUORAA - SEINÄN PINTA-ALA N M2

50M2) - 12 250 YKSILÖLLISTÄ VERHOUSLAUTAA - 1750

7 IMAGE: DESIGN TO PRODUCTION

9 ARKKITEHTUURIKILPAILU AVAJAISET / / /2016 SUUNNITTELUN ALOITUS KAUPUNGINVALTUUSTON HYVÄKSYNTÄ MAANRAKENNUSURAKAN ALOITUS PROJEKTINJOHTOURAKAN ALOITUS

2018 2014 01/2015 09/2015 09/2016 SUUNNITTELUN

10 SILTAKAARET RAKENNUKSEN PITUUS 150M, LEVEYS 30M 3 KERROSTA RUNKORAKENTEISSA PUUTA, BETONIA JA TERÄSTÄ P1-PALOLUOKKA ERITYISTÄ: RAKENNUKSEN LIIKKEET VETOLAATTA

11 PUUJULKISIVUPINNAT Pohjoisjulkisivu 400m 2 + Ikkunasäleikkö 40m 2 Itäjulkisivu 730m 2 + Ikkunasäleikkö 150m 2 Länsijulkisivu 2.490m 2 + Ikkunasäleikkö 440m 2 Eteläjulkisivu 480m 2 + Ikkunasäleikkö 50m 2 1. krs alaka opinta 2.115m 2 Julkisivupinnat yhteensä 4.100m 2 + Ikkunasäleiköt yhteensä 680m 2 Kaareva alaka o- ja seinäpinta 2.115m 2 Ka oelementit 4.045m 2 Kansalaisparveke 1.055m 2 KAIKKI YHTEENSÄ m 2 PUUVERHOUKSEN KORKEUS 4-20M ULKOVERHOUS JATKUU LÄNSIPUOLELLA SISÄTILAAN LÄNSIPUOLI SUOJATTU KESKIOSALTAAN MUUT JULKISIVUT SUOJAAMATTOMIA HELSINGIN KESKUSTA ULKOKUOREN MATER / LUONNOS

100m 2 + Ikkunasäleiköt yhteensä 680m 2 Kaareva alaka o- ja seinäpinta 2.115m 2 Ka oelementit 4.045m 2 Kansalaisparveke 1.055m 2 KAIKKI YHTEENSÄ 11.

12 VAATIMUKSIA PUUJULKISIVULLE: TAVOITTEENA KOTIMAISEN PUUN KÄYTTÖ HALLITTU IKÄÄNTYMINEN, PUULLE OMINAISESTI JA ARVOKKAASTI PUUPINTOJEN OLTAVA ELINKAARITALOUDELLISESTI JÄRKEVIÄ MITTATARKKUUS JA KORKEA ESIVALMISTUSASTE, LÄNSIJULKISIVUN KAAREUTUVASSA MUODOSSA OSIN CNC- JYRSINTÄÄ JULKISIVUN PUURAKENTEET SUOJATAAN KEMIALLISELLA PALOSUOJAUSKÄSITTELYLLÄ LUOKKAAN B-S1,D0 HUOLLETTAVUUS, OSIEN VAIHDETTAVUUS

KORKEA ESIVALMISTUSASTE, LÄNSIJULKISIVUN KAAREUTUVASSA MUODOSSA OSIN CNC- JYRSINTÄÄ JULKISIVUN

14 MALLIKAPPALE B Jyrkästi kaareutuva pinta Lautojen molemmat päät jyrsitty muotoon Runkoelementin korkeus tuotannon mukaan Runkoelementin leveys modulijaon mukaan Verhouselementin tukirakenteen vaakapuut muotoon jyrsitty, kaarevia kahteen suuntaan Verhouselementin korkeus julkisuvuelementtijaon mukaan, vaihteluväli noin 3-7m HELSINGIN KESKUSTAKIRJASTO PUUJULKISIVUT / LUONNOS VUOROPUHELUTILAISUUS klo 12-16

muotoon jyrsitty, kaarevia kahteen suuntaan Verhouselementin korkeus julkisuvuelementtijaon mukaan,

16 PUUJULKISIVUN KEHITTÄMINEN: HANKKEESTA ERILLISENÄ TOIMIVA PUUTYÖRYHMÄ TARKOITUKSENA TUOTTAA TIETOA JA TAUSTAMATERIAALIA SUUNNITTELUN TUEKSI TYÖN TULOKSENA SYNTYI: PUUHANKINTOJEN LAATUKRITEERISTÖ JA VAATIMUSMÄÄRITTELYT KILPAILUTUKSEEN SOVELTUVAT PUUELEMENTTIRATKAISUT, SOVELTUVUUS TUOTANTOON VARMISTETTU MARKKINAVUOROPUHELUSSA LAADUNVARMISTUSMENETTELY PUUN HANKINNASTA TOTEUTUKSEEN JA ASENNUKSEEN VERTAILUT PUUAIHION JA KÄSITTELYJEN VAIHTOEHDOISTA TARVITTAVAT HANKINTAA TUKEVAT OHJEISTUKSET, JOILLA VARMISTETAAN TILAAJAN TAVOITTEIDEN TOTEUTUMINEN UUTTA PUURAKENTAMISEN HANKINNAN, SUUNNITTELUN JA RAKENTAMISEN OSAAMISTA

MARKKINAVUOROPUHELUSSA LAADUNVARMISTUSMENETTELY PUUN HANKINNASTA TOTEUTUKSEEN JA ASENNUKSEEN VERTAILUT PUUAIHION JA KÄSITTELYJEN VAIHTOEHDOISTA

17 LÄHTÖKOHTIA JA HAASTEITA: ULKONÄKÖSYISTÄ KUULTOKÄSITTELY - VÄHÄN PIGMENTTIÄ, KEVYT SUOJA AURINGON VASTAAN - LOPPUTULOKSEEN VAIKUTTAVAT PUULAJI JA PUUN KOVUUS AVOSAUMAT: ULKONÄKÖ, MUOTO, TUULETTUVUUS - KAIKKI PINNAT KÄSITELLÄÄN PAKSU VERHOUSLAUTA - ENEMMÄN MASSAA PINTAAN NÄHDEN - PUUN SISÄOSA TASAA KOSTEUTTA - VÄHEMMÄN HALKEILUA PIILOKIINNIKKEET HAPONKESTÄVÄÄ TERÄSTÄ PUUPINNASSA KORKEATASOINEN VIIMEISTELY TASALAATUISUUS, SÄVYTYS LÄHELLÄ PUUN LUONTAISTA VÄRIÄ

KÄSITELLÄÄN PAKSU VERHOUSLAUTA - ENEMMÄN MASSAA PINTAAN NÄHDEN - PUUN SISÄOSA TASAA KOSTEUTTA - VÄHEMMÄN HALKEILUA

18 Ympäristö Mikroilmasto Avoin aukio länsipuolella Avoin pohjoissivu Ympäröivät rakennukset etelä- ja länsipuolella Itäpuolella mahdollinen tuulitunneli Ei kasvillisuutta teily Auringon vuotuinen kokonaissätelyenergia pystypinnoille Viistosateen määrä ilmansuunnittain huhtikuusta lokakuuhun

tuulitunneli Ei kasvillisuutta teily Auringon vuotuinen

19 PUUVERHOUKSEN KOESTUKSET: AALTO WOOD JÄRJESTI 5-OSAISEN TESTISARJAN KIRJASTON VERHOUKSEN VAIHTOEHDOISTA KAKSI TESTISYKLIÄ 3/ /2015 VÄLISENÄ AIKANA TESTATTIIN RINNAKKAIN ERI PUUALUSTOJA SEKÄ KÄSITTELYJÄ NOPEUTETTU RASITUSKOE = 1-3 VUODEN ULKOILMARASITUS KUTAKIN KOEKAPPALETTA 1 KPL+ 1 VERROKKI

VÄLISENÄ AIKANA TESTATTIIN RINNAKKAIN ERI PUUALUSTOJA SEKÄ KÄSITTELYJÄ

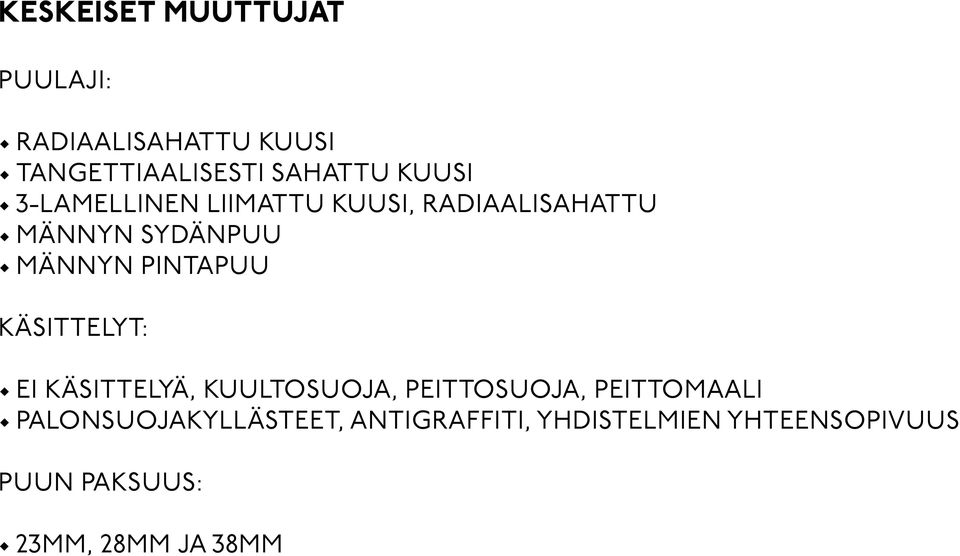

20 KESKEISET MUUTTUJAT PUULAJI: RADIAALISAHATTU KUUSI TANGETTIAALISESTI SAHATTU KUUSI 3-LAMELLINEN LIIMATTU KUUSI, RADIAALISAHATTU MÄNNYN SYDÄNPUU MÄNNYN PINTAPUU KÄSITTELYT: EI KÄSITTELYÄ, KUULTOSUOJA, PEITTOSUOJA, PEITTOMAALI PALONSUOJAKYLLÄSTEET, ANTIGRAFFITI, YHDISTELMIEN YHTEENSOPIVUUS PUUN PAKSUUS: 23MM, 28MM JA 38MM

PINTAPUU KÄSITTELYT: EI KÄSITTELYÄ, KUULTOSUOJA, PEITTOSUOJA, PEITTOMAALI

21 TESTI 1 PUUMATERIAALI: VÄRINMUUTOKSET (UV-TESTAUS) HALKEILU (VESIALTAAT, HALOGEENILAMPUT 90 C) MUODONMUUTOKSET (KUIVA / KOSTEA OLOSUHDEKAMMIO) LISÄKSI: PINNOITTEIDEN KESTÄVYYS (KONDENSSI + UV + SADETUS) VERHOUSDETALJIT, KOESEINÄ PINTAKÄSITTELEMÄTTÖMISTÄ LAUDOISTA (SÄÄKAAPPI, KUORMITUSKONE)

22 PUUTAVARA A: KUUSI / LAHDEN SEUTU B: MÄNTY / KUHMON SEUTU

23 JATKOTESTI KÄSITTELY-YHDISTELMÄT ( KONDENSSI + UV + SADETUS): PALONSUOJAKYLLÄSTE, KUULTOKÄSITTELY SEKÄ ANTIGRAFFITI JATKORASITUKSEEN VALITTIIN MYÖS EDELLISEN TESTIN PARHAAT KOEKAPPALEET TESTATTIIN: VÄRIMUUTOKSET PINTAKÄSITTELYN KESTO HALKEILU

24 Week 0

25 Measured color changes

26 Examples of reactions

27 YHTEENVETONA 1 PINTAKÄSITTELY KESKEINEN UV-SÄTEILYLTÄ SUOJAUDUTTAESSA SUURIMMAT MUUTOKSET KÄSITTELEMÄTTÖMÄSSÄ PUUSSA, NOPEA SÄVYN TUMMENEMINEN RADIAALISAHATUN KUUSEN HALKEILU MERKITTÄVÄSTI PIENEMPÄÄ KUIN MUIDEN KOEKAPPALEIDEN. LIIMAPUUN SAUMAN YMPÄRISTÖ HALKEILUALTIS RADIAALISAHATUN JA LIIMATUN KUUSEN MUODONMUUTOKSET TANGENTTISAHATTUA KUUSTA VÄHÄISEMPIÄ

28 YHTEENVETONA 2 ERI KUULTOKÄSITTELYTUOTTEISSA SELVIÄ KESTÄVYYSEROJA PALOSUOJAKYLLÄSTE HEIKENTÄÄ KUULTOKÄSITTELYN KESTOA ANTIGRAFFITI YHDISTELMÄKÄSITTELYN PINNASSA LISÄHAASTE LISÄTUTKITTAVAA: RADIAALISAHATUN TIHEÄSYISEN KUUSEN HALKEILUALTTIUS, TESTEISSÄ HYVIN PÄRJÄNNEIDEN KÄSITTELY- YHDISTELMIEN JATKOTUTKINTASUOSITUS PINTÄKÄSITTELIJÖILLE DETALJEISTA SAADUT MUUTOKSET NIIN VÄHÄISIÄ ETTEI NÄISTÄ VOI VIELÄ VETÄÄ JOHTOPÄÄTÖKSIÄ VERHOUKSEN KESTÄVYYDESTÄ

29 LAADUNVARMISTUS JULKISIVUN TOTEUTUKSESSA: HANKKEESEEN LAADITTIIN PUUMATERIAALIA SEURAAVAT LAADUN- VALVONTALOMAKKEET TUOTANNON LAADUNVALVONTAA VARTEN: LAUDAN VALMISTUS PINTAKÄSITTELY ELEMENTIN VALMISTUS ELEMENTIN ASENNUS TYÖN LUOVUTUS

30 LAATUUN VAIKUTTAVIA HUOMIOITA: RADIAALISAHATTU SAHATAVARA ON ERITTÄIN MUOTOPYSYVÄÄ JA KESTÄVÄÄ ULKORASITUKSESSA. RADIAALISAHAUKSEN MÄÄRITELMÄKSI ASETETTIIN SYYKULMA MIN. 60º LAPPEESEEN. TIHEÄKASVUISIMMAN PUUN VÄLTTÄMINEN: VUOSILUSTON RAJA-ARVOT: 1,5-5MM SAHAUS ENNEN TOUKOKUUTA, JOLLOIN BIOLOGINEN AKTIIVISUUS METSÄSSÄ JA TUKKIVARASTOISSA LISÄÄNTYY KASVUPAIKALLA JA PERINNÖLLISILLÄ VAIKUTUKSILLA EI SUURTA MERKITYSTÄ PITKÄLLE JALOSTETUSSA JULKISIVULAUDASSA, NÄIDEN MUUTTUJIEN VAIKUTUKSET KARSIUTUVAT TUOTANNON LAJITTELU- VAIHEISSA. YLI 70 VUOTTA VANHA KUUSILEIMIKKO ANTAA RIITTÄVÄSTI OKSATONTA PUUMATERIAALIA EI KATSOTA VÄLTTÄMÄTTÖMÄKSI MÄÄRITELLÄ KUIVAUSTAPAA TAI METODIA, SILLÄ VÄÄRIN KUIVATUT KAPPALEET KARSIUTUVAT SEURAAVISSA TUOTANTOVAIHEISSA. JÄRKEVÄÄ SUOSIA MALTILLISIA KUIV- AUSLÄMPÖTILOJA (ALLE 70ºC), JOLLOIN LAUDAN ESTEETTINEN LAATU SÄILYY HYVÄNÄ. YLEISESTI PUUTAVARAN TAVOITEKOSTEUDEKSI PROSESSIN LÄPI SUOSITELLAAN 17±2%. VERHOUSLAUTOJEN TUOTANTOAIHIOT KANNATTAA VALITA KUULTAVILLA PINTAKÄSITTELYILLÄ LUO- KASTA A4. RADIAALISAHATULLE ULKOVERHOUSLAUDALLE KEHITETTIIN OMAT LAATUMÄÄRITYSLUOKAT UV-RC JA UV-RG

31 KESKUSTAKIRJASTON VERHOUKSEN MÄÄRITYKSET: VÄHÄOKSAINEN KUUSI, LAUDAN MITAT 90 X 35MM RADIAALISAHATTU TAI KOLMILAMELLINEN LIIMATTU LAUTA LAATULUOKKA -> KIRJASTON OMA LAATUMÄÄRITYS / VASTAAVA KUIN A4 LAUDAN PÄÄT VIISTETYT, REUNAPYÖRISTYKSET PIILOKIINNITYS, AVOSAUMALLA PINNAN VIIMEISTELYNÄ HÖYLÄYS JA KEVYT HARJAUS TAI HIONTA SERTIFIOITU YHDISTELMÄKÄSITTELY: PALONSUOJAUS KYLLÄSTÄMÄLLÄ + KUULTOKÄSITTELY, ANTIGRAFFITI

32 PUUAIHIO

33 0 YEARS

34 12 YEARS

35 25 YEARS

36 KESTÄVYYTEEN VAIKUTTAVAT ASIAT: 1. PUUN LAATU 2. SUUNNITTELUN LAATU 3. TYÖN LAATU 4. YMPÄRISTÖOLOSUHTEET 5. KÄYTTÖ 6. HUOLTO

37 TOTEUTUS: KÄYTETÄÄN TARKKAAN MÄÄRITELTYÄ, KORKEALUOKKAISTA PUUTAVARAA KÄYTETÄÄN TARKKAAN HARKITTUJA YKSITYISKOHTIA HYVÄN SUUNNITTELUN MERKITYS VALVONTA JA OHJAUS HUOLELLINEN TOTEUTUS SÄÄNNÖLLINEN YLLÄPITO JA HUOLTO

38 KESKUSTAKIRJASTON AVAJAISET
