PURKAMINEN JA TARKASTUS VÄLINEET

Transkriptio

1

2 PURKAMINEN JA TARKASTUS VÄLINEET Vastaan otettuasi lähetyksen. Tarkista ennen pakkausmateriaalin hävitystä että: Että lähetyslistassa olevat tuotteet löytyvät ehjinä pakkauksesta. Jos jotain puuttuu tai on vahingoittunut kuljetuksessa, ota yhteyttä jälleenmyyjään heti. Vakiovarusteet ERÄ MÄÄRÄ Dual Band Antenni 1 AC Adapter 1 Li-ion akku 1 Belt Clip 1 Kantohihna 1 SP.&MIC. 1 Käyttöohje 1 1

3 Li-ion akku Drop. latausasema Vyöklipsi Käsihihna VHF/UHF Antenni Data kaapeli Tupakansytytin sovitin Lisävaruste Lisävarusteiden asennus ANTENNIN ASENNUS Mukana tuleva antenni takaa hyvän tuloksen lähetin/vastaanottimen koko taajuusalueella. Kuitenkin jos halutaan parempaa tulosta voidaan radioon liittää tehokkaampi VHF/UHF alueelle tarkoitettu antenni tai mahdollisesti ulkoinen antenni. Mukana tulevan antennin asentamisessa tulee välttää liiallista voiman käyttöä sekä suorittaa kiinnekiertäminen antenni tyviosasta. (katso PIC 1) 02

4 Huomautus: Älä käytä ilman antennia. Kun asennat antennin radioon, suorita se kiertämällä antennia tyviosasta. Kun käytetään ulkoista antennia varmista että antennin SVR arvot 1,5:1 tai pienempi. BELT CLIP ASENNUS Asenna tarvittaessa vyöklipsi kuvassa näkyvään paikkaan. akun takana (Katso PIC 2) Huomautus: Älä käytä liima, kiinnittää ruuvilla vyöpidike. Muussa tapauksessa, akryylihappo sekä liima voi vahingoittaa akun suojakantta. SP. & MIC ASENNUS Aseta kaiutin / mikrofoni pistokkeeseen. SP. Ja MIC. lähetys painike, (katso PIC 3) 03

5 AKUN ASENNUS Akku on tehokas Li-ion akku joka tarjoaa korkean kapasiteetin ja erittäin kompaktin paketin. Normaalissa käytössä, akku kestää noin 400 latausta, jonka jälkeen käyttöaika voi lyhentyä. Vaihda silloin vanha akku uuteen. Akun asennus on helppoa ja nopeaa: 1.Avaa kotelon kannen lukitus ja liuta kansi pois. 2.Asenna uusi akku paristokoteloon. 3.Sulje akun kansi ja muista sulkea kannen lukitus salpa. AKUN LATAAMINEN Lataa uusi akku ennen käyttöä. Uusi tai varastossa ollut akku (yli kaksi kuukautta), ei anna täyttä tehoa ensimmäisellä latauksella. Vasta toisen tai kolmannen latauskerran jälkeen se voi saavuttaa täyden latauksen. 04

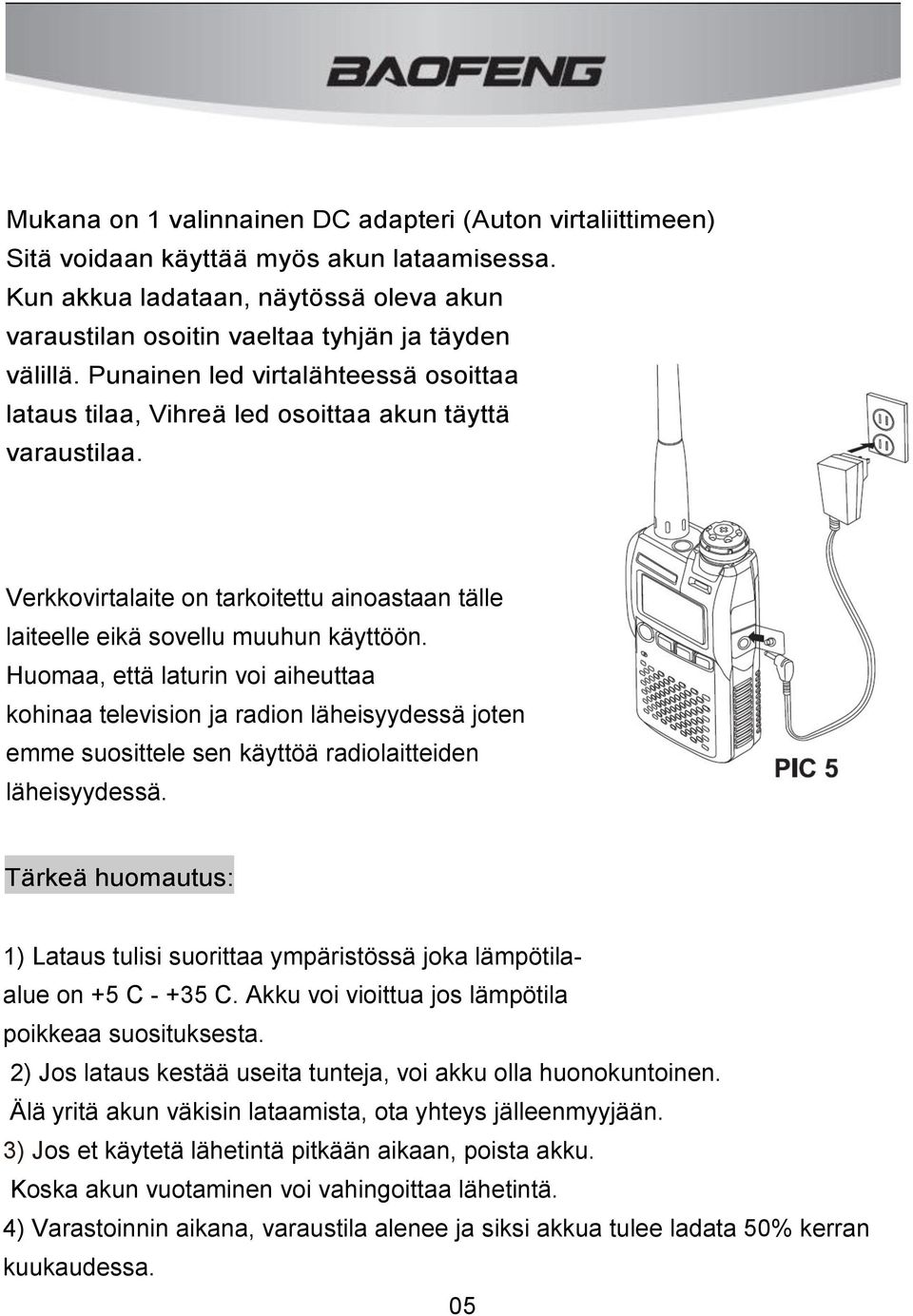

6 Mukana on 1 valinnainen DC adapteri (Auton virtaliittimeen) Sitä voidaan käyttää myös akun lataamisessa. Kun akkua ladataan, näytössä oleva akun varaustilan osoitin vaeltaa tyhjän ja täyden välillä. Punainen led virtalähteessä osoittaa lataus tilaa, Vihreä led osoittaa akun täyttä varaustilaa. Verkkovirtalaite on tarkoitettu ainoastaan tälle laiteelle eikä sovellu muuhun käyttöön. Huomaa, että laturin voi aiheuttaa kohinaa television ja radion läheisyydessä joten emme suosittele sen käyttöä radiolaitteiden läheisyydessä. Tärkeä huomautus: 1) Lataus tulisi suorittaa ympäristössä joka lämpötilaalue on +5 C C. Akku voi vioittua jos lämpötila poikkeaa suosituksesta. 2) Jos lataus kestää useita tunteja, voi akku olla huonokuntoinen. Älä yritä akun väkisin lataamista, ota yhteys jälleenmyyjään. 3) Jos et käytetä lähetintä pitkään aikaan, poista akku. Koska akun vuotaminen voi vahingoittaa lähetintä. 4) Varastoinnin aikana, varaustila alenee ja siksi akkua tulee ladata 50% kerran kuukaudessa. 05

7 KÄYTTÖLAITTEET JA LIITTIMET 06

8 OHJAUS/VALVONTA MÄÄRIELMÄT [DIAL]Knob [Valinta]Nuppi [PTT] Switch [PTT] Painike [VOL/MON Key] [VOL/MON Painike] [ON/OFF] [PÄÄLE/ POIS] [F/ALERT] [F/HÄLYYTYS] [MENU/LOCK] [VALIKKO/LUKKO] [UV/MODE] [LAMP/FM] [LAMPU/FM] F+[MENU/LOCK] F+[UV/MODE] F+[DIAL] [VOL/MON]+(DIAL] DIAL nuppia käytetään taajuuden ja äänen voimakkuuden muuttamiseen sekä myös valikko arvojen muuttamiseen. Dial nuppi vedetään ulos jolloin lukitus poistuu. Kääntämällä nuppia myötä taikka vastapäivään saadaan arvojen muutos aikaan. Painike kytkee lähettimen päälle. Pitkä painallus avaa kohinasalvan painalluksen ajaksi. Lyhyen painalluksen jälkeen voit säätää Valinta Dial nupista äänen voimakkuuden. Painamalla tätä näppäintä kaksi sekuntia kytkeytyy laite päälle/pois. Kaksi lyhyttä painallusta kytkee valaisin ledin seuraava sammuttaa ledin. Pitkä painallus kytkee hälytysäänen päälle. Painiketta käytetään myös skannauksen, muistin ja muiden tilojen aktivoinnissa. Painamalla MENU/LOCK painiketta avautuu näyttöön menu valikko. Kiertämällä DIAL VALINTA nuppia myötä taikka vastapäivään voit valita eri toimintoja. Pitkä painallus MENU/LOCK aktivoi tai poistaa Key Lock toiminnon. Key Lock aktiivisena näppäimistö on lukittu sekä [F / ALERT], [UV / MODE], [LAMP / FM] toiminnot. Painallus vaihtaa VHF ja UHF tilaa. Pidempi painallus vaihtaa VHF/UHF(VFO-tilan) ja muistipaikkojen välillä. Lyhyt painallus sytyttää/sammuttaa valaisimen. Pitkä painallus aktivoi FM-radion. Paina [F / ALERI] kuin Paina [MENU / LOCK], aktivoi tarkistustoiminnan. Paina [F / ALERT] teini paina [UV / MODE], aktivoida "Memory Write"-tila (muistikanavan tallentaminen) Paina [F / ALERT] lyhyt painallus, sen jälkeen voit [DIAL/VALINTA] nappulaa kiertämällä muuttaa taajuutta ± 1 MHz askelin Paina [VOL / MOD]painiketta, käännä [DIAL/VALINTA] nupista, säätääksesi äänenvoimakkuutta. 07

9 NESTEKIDENÄYTTÖ Näytön kuvakkeet näkyvät, kun tietyt toimenpiteet suoritetaan tai tiettyjä erityispiirteet on aktivoitu. Se auttaa sinua tunnistamaan tilanteen jotta pystyt asentamaan toimintoja. KUVAUS Muistitilan näppäimistön aktivointi (paina [F/ALERT]) Muisti kanavan tai MENU tilan numero. CTCSS käyttö DCS toiminta UHF MHz VHF MHz FM Radio (87-108MHZ) Pieni/Suuri Lähetysteho VOX toiminnon päälle Leveä / kapea kaistanleveys Näppäimistön lukitus aktiivinen Näppäimistön Äänimerkki on aktiivinen. Akun varaustilan ilmaisin Toistin erotuksen suunta Toistinerotus päällä Äänen voimakkuuden taso 08

10 NÄPPÄIMIEN YHDISTELMÄ KÄYTTÖ Toistimen avaus ääni 1750Hz. Paina PPT + VOL / MONI. Paina painiketta [PTT] ja [VOL/MONI] päästäksesi avausäänen. Calling Mode (1750Hz). Lähetin lähettää signaalin (1750Hz). Vapauta painike [VOL/MON] poistuaksesi kutsu tilasta. Tehdasasetusten palauttaminen: Käynnistä radio painamalla yhtä aikaa [ON/OFF] + [U/V] 5 sekuntia. Radio käynnistyy tehdasasetuksiin. Tehdasasetus: MHz, 136,000MHz Ei CTCSS / DCS, Low Lähtöteho. Paristonsäästötoiminto. Volume Level 5. Key Tone ON. Muut asetukset on pois päältä. VFO-tilasta vaihtaminen kanavamuistitilaan ja takaisin tapahtuu painamalla [U/V] näppäintä pitkään. 09

11 MENU VALIKKON KUVAUS Kuvaus Asetukset 1 RXCODE(Kuuntelun aliäänen taajuus) OFFCTSS, DCS Menu no: 2 TXCODE(Lähetyksen aliääni taajuus) OFFCTSS, DCS 3 SQL (kohinasalvan tila) LIGHT (näytön valaistus) OFF/ON /Key 5 BEEB (Äänimerkki) OFF--ON 6 VOX (Ääniohjatun lähettimen taso) OFF/ POWER (Lähetystehon taso) HAIG/LOW 8 DW (kaksoiskuuntelu UHF&VHF) ON/OFF 9 STEP(Taajuus askellus) 5.0 KHz 10 OFFSET (toistinerotus) ,995/ M 11 SHIFT (toistin erotuksen suunta) 0/-/+ 12 STE (lähetyksen lopetusäänentila) ON/OFF 13 W/N (Leveä/kapea taajuusalue) WIDE/NARROW 14 SAVE (Akun säästäjätila) ON/OFF 15 TOT (Aikalisä ajastin) OFF/30/60/90/120/150/180S 16 SCANM (Skanaus tila) TO/CO 17 RELAYM (Toistimen ääni vastaus) ON/OFF 18 BCLO (Varattujen kanavien lukitus) ON/OFF 19 PRI (Tallennettujen kanavien haku) ON/OFF 10

12 MENU ASETUKSET M Paina [MENU/LOCK], valitse MENU [01] RXCODE(Kuuntelun aliäänen taajuus) Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, Valitse MENU [02] TX KOODI(Lähetyksen aliääni taajuus) Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [03] SQL(kohinasalvan tila). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [04] LIGHT(näytön valaistus). 11

13 Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [05] BEEP(Äänimerkki). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [06] VOX(Ääniohjatun lähettimen taso). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [07] POWER(Lähetystehon taso). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [08] DW(kaksoiskuuntelu UHF&VHF). 12

14 Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [09] STEP(Taajuus askellus). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [10] OFFSET(toistinerotus). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [11] SHIFT(toistin erotuksen suunta). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [12] STE(lähetyksen lopetusäänen tila). 13

15 Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [13] W/N(Leveä/kapea taajuusalue). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [14] SAVE(Akun säästäjätila). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [15] TOT(Aikalisä ajastin). Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [16] SCANM(Skannaus tila). 14

16 XXXXXXXXXXXXXXXXXXXX Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [17] RELAYM. Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [18] BCLO. Paina [MENU/LOCK], käännä myötäpäivään tai vastapäivään [DIAL(VALINTA)] nuppia, valitse MENU [19] PRI. 15

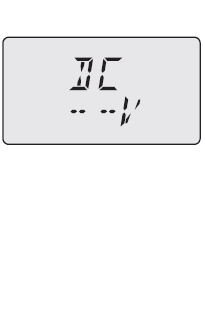

17 KÄYTTÖ POWER ON/OFF(VIRTA PÄÄLLE/POIS) 1. Tarkista että akku on asennettu, ja että akku on latautunut täyteen. Sekä että antenni kiinnitetty liittimeensä. 2. Paina ja pidä näppäintä [ON/OFF], niin kauan että näyttöön tulee DC 3,?V Sen jälkeen näyttöön tulee normaali taajuus alue näyttö. 3. Lähetinvastaanotin sammutetaan painamalla näppäintä [ON/OFF] uudelleen yhden sekunnin ajan. Äänenvoimakkuuden säätäminen Avaa [DIAL(VALINTA)], nupin lukitus sen jälkeen paina näppäintä [VOL/MON], asettaa [DIAL(VALINTA)], nupista sopiva äänen taso. Myötäpäivään lisääntyi äänenvoimakkuus. LISÄTOIMINNOT RXCODE(Kuuntelun aliääni taajuus) Jos joskus haluta pitää yhteyttä vain tietyille henkilöille tai ryhmälle. Tässä tapauksessa käytä aliääni asetuksia ja keskustele henkilöiden kanssa, jotka käyttävät samaa aliääni taajuutta. Aseta vastaanottimen aliääni taajuus seuraavilla ohjeita: 16

18 1) Paina [MENU/LOCK], käännä DIAL(VALINTA)] nuppia, hae MENU [1]: RXCODE 2) Paina [U/V] näppäintä. 3) Käännä [DIAL(VALINTA] nuppia myötä tai vastapäivään valitaksesi OFF / 67, N arvon, Paina [MENU/LOCK] uudelleen, valitse koodi (Positiivinen tai negatiivinen), kuten 023N-023I. -> OFF -> 67.0-> O23N -> 023I Huomautus: [CTCSS: 67Hz Hz (50 ryhmää); DCS: O23N-754N (104 ryhmää)] 4) Paina [U / V]-näppäintä tallentaaksesi asetuksen ja poistu. Paina [MENU/LOCK] tai [PTT] EX T TXCODE(Lähetyksen aliääni taajuus) Aseta lähettää signaalia mukaan alla ohjeet: 1) Paina [MENU/LOCK], käännä [DIAL(VALINTA)]nuppia, hae MENU [2]:TXCODE 2) Paina [U/V]-näppäintä, syötä asetukset. 3) Käännä [DIAL(VALINTA)], nuppia myötä tai vastapäivään valitaksesi OFF / 67,0-754N, Paina [MENU/LOCK] uudelleen, valitse koodia (positiivinen tai negatiivinen), kuten 023N I. --> OFF -> 67.0-> O23N -> 023I 17

19 Huomautus: [CTCSS: 67Hz Hz (50 ryhmät), DCS: 023N-754N (l0 4 ryhmät)] 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. Paina [MENU/LOCK] tai [PTT] POISTU SQL (Kohinasalvan tila) Kohinasalvalla voit mykistää tausta kohinaa jos signaalia ei vastaanoteta. kohinasalpa järjestelmä tekee valmiustilaan käytön miellyttävämmäksi, ja akun kulutusta huomattavasti. Säädä kohinasalpa tasoa mieleiseksesi, seuraavilla ohjeilla: 1) Paina[MENU/LOCK], käännä [DIAL(VALINTA)] nuppia, hae MENU [3]: SQL 2) Paina [U/V]-näppäintä, näytössä on oletustasona SQL 5 3) Käännä [DIAL(VALINTA)], nuppia myötä tai vastapäivään säätääksesi arvon välillä 0/1/2/3/4/5/6/7/8/9. 5). Valitse taso, jolla tausta kohina häipyy, jos ei ole mitään signaalia. Paina [U/V] näppäintä tallentaaksesi asetukset. 4) Paina [MENU/LOCK] tai [PTT], poistu 18

20 LIGHT (näytön valaistus) UV-3R näytössä on punertava taustavalon, joka auttaa pimeässä ja huonossa valaistuksessa. Punaisella valolla saadaan näyttö selkeäksi huonossakin valaistuksessa häiritsemättä ympäristöä. Taustavalon toiminnoissa on kolme eri toiminta vaihtoehtoa taustavalon aktivoimiseksi. Key tila: taustavalo valaisee kun jotakin näppäintä painetaan. ON tila: Taustavalo valaisee jatkuvasti. OFF tila: Taustavalo ei toimi. KEY tila: Taustavalo toimii näppäimien käytön jälkeen hetken. Taustavalo toiminta vaihtoehdot valitaan seuraavasti: 1) Paina [MENU/LOCK], käännä [DIAL(VALINTA)] nuppia, valitse MENU [4]: LIGHT. 2) Paina [U/V] näppäintä päästäksesi asetustila. 3) Myötä tai vastapäivään kääntäen [DIAL(VALINTA)], nappulaa valitse vaihtoehdoista ON/OFF / Key. 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU BEEP (Äänimerkki) Joskus näppäimistön ääni vaivaa sinua. (erityisesti toimiessa hiljaisissa tiloissa, voit poistaa äänimerkin seuraavasti: 19

21 1) Paina] MENU/LOCK], käännä [DIAL(VALINTA)] nuppia, valitse MENU [5]: PEEP 2) Paina [U/V] valitse haluamasi tila. 3) Käännä [DIAL(VALINTA)] nappulaa myötä tai vastapäivään valitse ON / OFF 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] poistut (ON tilassa äänimerkki on aktivoitu, OFF tilassa äänimerkin on poistettu.) VOX (Ääniohjatun lähettimen herkkyys) VOX tila eliminoi manuaalisen lähettimen päälle kytkemisen. Käytä VOX toimintaa silloin kun käsillä on muutakin tekemistä. Lähetin kytkeytyy automaattisesti lähetys tilaan, kun VOX piiri havaitsee mikrofoonissa puhetta. Aseta VOX seuraavilla ohjeilla: 1) Paina [MENU/LOCK] käännä [DIAL(VALINTA)] nuppia, valitse MENU [6]: VOX 2) Paina [U/V] nappia, valitse haluamasi tila. 3 Käännä [DIAL(VALINTA)]nappulaa myötä tai vastapäivään valitse sopiva arvo seuraavista: OFF/1/2/3/4/5/6/7/8/9 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 20

22 5) Paina [MENU/LOCK] tai [PTT] POISTU HUOM Asento 7-9: herkin VOX vahvistustaso Käytä hiljaisissa olosuhteissa. Asento 4-B Herkkyydeltään keskitason VOX asetus taso yhteisten ehtojen rajoissa. Grade1-3 vähiten herkkä VOX vahvistustaso Aseta meluisissa oloissa. Kun VOX toiminto on käytössä, näytössä on ICON "VOX". POWER (Lähetystehon taso) Valitse Hlgn/Low RF Lähtöteho. Asenna seuraavilla ohjeilla: 1) Paina [MENU/LOCK], kierrä [DIAL(VALINTA)] nuppia, valitse MENU [7]: POWER 2) Paina [U/V]näppäintä päästäksesi asetustilan. 3) Käännä [DIAL(VALINTA)]nuppia myötä tai vastapäivään, valitse: HIGH/LOW 4) Paina [U/V] näppäintä tallentaaksesi asetukset. 5) Paina [MENU / LOCK] tai [PTT]. Poistu Kun lähetys tehona on LOW, näytössä näkyy iconi [LOW]. Kun lähetys tehona on [HIGH], asetusta ei näy. 21

23 DW (kaksoiskuuntelu UHF&VHF) Radiossa on kaksi skannaamis ominaisuutta. Kanavahaku ominaisuus, jonka avulla voit skannata UHF/ VHF-kanavia jotka on tallennettu muistiin sekä VFO tilassa skannaaminen, kun tarkastetaan radion koko taajuus aluetta. Aktivoi DW ominaisuuden mukaan seuraavia ohjeita: 1) Paina [MENU/LOCK], käännä [DIAL(VALINTA)] nuppia, valitse MENU [8]: DW 2) Paina [U/V]-näppäintä päästäksesi asetus-tila. 3) Käännä [DIAL(VALINTA)] nuppia myötä tai vastapäivään, asettaa: OFF pois käytöstä ON / PÄÄLLÄ aktivoi Dual Watch toiminto 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU / LOCK] tai [PTT] POISTU STEP (Taajuus askellus) UV-3R n taajuussyntetisaattorille voi antaa erilaisia askellus määrityksiä. 5,00K/6,25K/10,00K/12,50K/20,00K/25,00K Vakiona on 12,50K Jos haluat vaihtaa kanavaa askellusta, tehtävä on erittäin helppo. 22

24 1) Paina [MENU/LOCK], käännä [DIAL(VALINTA)] nupista MENU [9]: STEP 2) Paina [U/V]-näppäintä päästäksesi asetus-tilaan. 3) Käännä [DIAL(VALINTA)] nuppia myötä tai vastapäivään ja valitse uusi taajuus, vakio on (12.5KHz). 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU / LOCK] tai [PTT] POISTU OFFSET (toistinerotus) UV-3R sisältää useita ominaisuuksia, joilla saadaan toistimen käyttö helpoksi. 1) Paina [MENU/LOCK], käännä [DIAL(VALINTA)] nuppista, MENU [10]: OFFSET 2) Paina [U/V] näppäintä päästäksesi asetus-tilaan. 3) Käännä [DIAL(VALINTA)] nuppia myötä tai vastapäivään ja aseta toistin erotus oikeaksi ( M/ M). Suomessa on käytössä UHF 01.60M ja 02.00M VHF 00.60M 4) Paina [U/V] näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU SHIFT (toistin erotuksen suunta) Toistin lähetys voi olla kuuntelualueen ylä tai ala puolella. 23

25 Alaspäin (-) tai ylöspäin (+). Yksi näistä kuvakkeista ilmestyy yläosassa näyttöön kun toistin muutokset on otettu käyttöön. 1) Paina [MENU/LOCK], käännä DIAL(VALINTA)] nuppia, valitse MENU [11]: SHIFT 2) Paina [U/V]-näppäintä päästäksesi asetustilaan. 3) Käännä [DIAL] nuppia myötä tai vastapäivään valitse toiminta tapa: 0 / - / + 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU STE (lähetyksen lopetusäänentila) Voit poistaa lähetyksen päättymisäänen tai lisätä lähetyksen päättymisestä kertovan piip äänen 1) Paina [MENU/LOCK], pyöritä [DIAL(VALINTA)] nuppia, valitse MENU [12]: STE 2) Paina [U/V]-näppäintä päästäksesi asetustilan. 3) Käännä [DIAL(VALINTA)]nuppia myötä tai vastapäivään ja valitse STE: ON / OFF 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU 24

26 WIN (Leveä/kapea taajuusalue) 1) Paina [MENU/LOCK], käännä DIAL(VALINTA)] nuppia, valitse MENU [13]: W / N 2) Paina [U/V]-näppäintä päästäksesi asetus-tilan. 3 Käännä [DIAL(VALINTA)]nuppia myötä tai vastapäivään valitaksesi leveä / kapea (Wide/Narrow) tila 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MIENU/LOCK] tai [PTT] POISTU SAVE (Akunsäästäjäntila) UV-3R sisältää hyödyllisen lähetystilassa akkua säästävän SAVE tilaan. Se pienentää automaattisesti virran syöttöä jos viimeinen signaali on ollut erittäin voimakas. Esimerkiksi, kun olet välittömäässä läheisyydessä toistinaseman, jolloin ei yleensä ole syytä käyttää suurinta tehoa päästäksesi toistimelle Kun valitset virransäästötilaan, automaattisen asetuksen pienen akunkulutus merkittävästi. Aktivoi Lähetysteho Battery Saver (akunsäästöpiiri): 1) Paina [MENU/LOCK], käännä DIAL(VALINTA)] nuppia, ja valitse MENU [14]: Save 2) Paina [U/V]-näppäintä päästäksesi asetustila. 25

27 3) Käännä [DIAL(VALINTA)]nuppia myötä tai vastapäivään valitaksesi SAVE: ON / OFF 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU TOT (Aikalisä ajastin) TOT ominaisuus turvakytkin, joka rajoittaa lähetysajasta esiohjelmoitu arvo. Tämä säästää akun virtaa rajoittamalla pituus lähetykset. TOT Oletuksena on 180s. Säädä ajastin, katso ohjeet alta: 1) Paina [MENU/LOCK], käännä [DIAL(VALINTA)] nuppia, valitse MENU [15]: TOT 2) Paina [U/V] näppäintä päästäksesi asetustila. 3) Käännä [DIAL(VALINTA)]nuppia myötä tai vastapäivään valitaksesi TOT; OFF/30S/60S/90S/120S/150S/180S 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU SCANM (Skannaustila) UV-3R:lä voit skannata muistikanavia koko taajuus alueella, tai sitten tallennettujen muistikanavien aluetta. Se pysähtyy havaittuaan signaalia kanavalla ja voit puhua asemalle tällä taajuudella. 26

28 Asetukset: Valitse skannaustila, katso ohjeet: 1) Paina [MENU/LOCK], pyöritä [DIAL(VALINTA)] nuppia, valitset MENU [16]: SCANM 2) Paina [U/V] näppäintä päästäksesi asetustila. 3) Käännä [DIAL] nuppia myötä tai vastapäivään valitaksesi SCANM: TO / CO 4) Paina [U/V] näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU ELAYM (Toistimen ääni vastaus) UV-3R:ssä on mukana Repeater Sound Response ominaisuus. Kun toiminto on käytössä, radio kuulee toistimen äänen, joka tarkoittaa että radio toimii toistimeen kautta. Katso aktivointi ominaisuudet: 1Paina [MENU/LOCK], pyöritä [DIAL(VALINTA)] nuppia, valitse MENU [17]: RELAYM 2) Paina [U/V]-näppäintä päästäksesi asetustila. 3) ) Käännä [DIAL(VALINTA)]nuppia myötä tai vastapäivään valitaksesi RELAYM:ON/OFF 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU 27

29 BCLO (Varattujen kanavien lukitus) BCLO tila estää radion lähettimen aktivoinnin, jos signaali on riittävän voimakas ja avaa kohinasalvan, Jos päällä on taajuus, jossa asemat käyttävät erilaisia aktiivisia CTCSS tai DCS koodeja.. BCLO estää sinua vahingossa aiheuttamasta häiriöitä viestintäänsä. Alla on ohje BCLO aktivointiin: 1) Paina [MENU/LOCK], käännä [DIAL] nuppia, valitse MENU [18]: BCLO 2) Paina [U/V]-näppäintä päästäksesi asetus-tilan. 3) Käännä [DIAL] nuppia myötä tai vastapäivään valitaksesi BCLO: ON/OFF 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) ) Paina [MENU/LOCK] tai [PTT] POISTU PRI (Tallennettujen kanavien haku) 1) Paina [MENU/LOCK] painiketta ja kierrä [DIAL] nuppia, valitse MENU [19]: PRI. 2) Paina [U/V] näppäintä päästäksesi asetustilaan. 3) Käännä [DIAL] nuppia myötä tai vastapäivään, asettaa PR : ON/OFF 4) Paina [U/V]-näppäintä tallentaaksesi asetukset. 5) Paina [MENU/LOCK] tai [PTT] POISTU 28

30 MUUT TOIMINNOT JA ASETUKSET Muistikanavien TALLENNUS (Memory kanavat 01-99) Tallenna muistikanavat seuraavilla ohjeilla: Valitaan haluttu taajuus VFO tilassa. Muista perustaa halutut CTCSS tai DCS asetukset, sekä toistinerotukset. Paina [F/ALERT] painiketta ja paina sitten [U/V]-näppäintä valitse kanava Kanavanäyttö vilkkuu LCD näytössä. Kiertämällä [DIAL(VALINTA)] nappia valitse tallennus paikka Paina [U/V]-näppäintä tallentaaksesi asetukset. Toistaa edellä kuvatu, ja tallenna muut kanavat. (Huom: Toistimen erotus taajuus tulee asettaa MENU toiminnon kautta) HÄTÄ herätyskelloa Paina [F/ALERT] painiketta n. 1/2 sekuntia, Kuuluu hätähälytys. Paina [PTT]-painiketta POISTU FM RADIO tila ON: 1) Paina nappia 2 sec [L/R], avautuu FM-radio. 2) Kierrä [DIAL(VALINTA)] nuppia säätääksesi taajuutta. (FM-lähetyksen kattavuus on 87.0MHz ja108,0 MHz, Taajuusaskelman on 100KHlz). 3) Paina sitten [L/R] näppäintä, poistu FM-radiosta. 4) Paina [U/V] vaihtaa FM-radion taajuustila VFO-tilasta vaihtaminen kanavamuistitilaan ja takaisin tapahtuu painamalla [U/V] näppäintä pitkään. 29

31 1)Laiteessa oleva FM radion taajuuden tallennus: aseta taajuus, jonka haluat tallentaa. 2) Paina [F/ALERT] painiketta ja paina sitten [U/V]-painiketta kanava alue vilkkuu LCD-näyttössä, käännä [DIAL(VALINTA)] nappulaa, valitse haluamasi kanava. 3) Paina [U/V] painiketta vahvistaaksesi asetukset. Kun radio on FM radio tilassa, on viestintä lähetin etusijalla. Tämä tarkoittaa että, kun signaali tulee, lähetin poistuu automaattisesti FM radion tilasta. FM RADIO SKANNAUS Kun siirryt FM-radiotilaan painamalla [F/ALERT] painiketta ja painamalla [MENU/LOCK]-näppäintä skannata koko alue. Myötäpäivään tai vastapäivään kierrettäessä [DIAL(VALINTA)]nappulaa skannataan alue alhaalta ylös tai päinvastoin. Kun löydät tietyn kanavan, skannaus pysähtyy kanavalle. Paina mitä tahansa näppäintä poistuaksesi skannaustilasta. VIANETSINTÄ Ei Virtaa Ongelmat Voltge Kapasiteetti Nopeasti Goes Out Eivät voi kommunikoida toisten jäsenten kanssa Kuule Voice muiden ryhmien. Ratkaisuja Tarkista akun asennus ja / tai vaihda paristot. Akku on ohi, vaihda uuteen. Varmista, että taajuus ja CTCSS olet käyttävät ovat samat kuin ryhmän jäsenten Vaihda CTCSS kanavaa varten. Voit myös tarve CTCSS kaikki radiot ryhmässäsi. 30

32 TEKNISET TIEDOT Taajuusalue VHF UHF MHz (Dual Band) Kanava määrä 99 Kanavaväli 12,5KHz Käyttö jännite 3,7V Akun kapasiteetti Akun kesto ( käyttömäärä) Taajuusvakavuus Operointi länpötila Antennin impedanssi Mitat Paino R.F lähetysteho Modulaatio Harhalähete FM häiriö Lähettimen kulutus 1500mAh 72 h 2.5ppm(-20C -60C ) -30C - +60C 50 Ω 47mm x 81mm x 23mm 130g 2 W F3E 65dB 45dB(W)/42dB(N) 1,4A Sensitivity (12dB SINAD) 0,2uV Harhatoisto hylkääminen -60dB 8 Ω 1,7W Vastaanoton kuormitus Lepovirta 400mA 75mA 31
