2 Mielenkiintoinen tarina! CA Mätsystem on ranskalaisen Chauvin-Arnouxin ruotsalainen tytäryhtiö, jonka tarkoituksena on kehittää ja tukea Chauvin-Arnouxin pohjoismaisia markkinoita Suomessa, Ruotsissa, Norjassa sekä Tanskassa. CA Mätsystem on osa maailmanlaajuista konsernia, joka koostuu 10:stä tytäryhtiöstä.kaikki alkoi vuonna 1893, jolloin yhtiö perustettiin Raphaël Chauvin sekä René Arnouxin toimesta Pariisin läheisyyteen, Montmartreen, jossa yhtiön pääkonttori sijaitsee vielä tänäkin päivänä. Entisen pääportin logo. Keksinnöt, omistautuminen ja innovatiivinen ajattelu ovat yhtiömme avainsanoja. Chauvin-Arnoux -keksintöihin kuuluvat muun muassa: 1923: ohmimittari 1927: yleismittalaite 1934: ensimmäinen virtapihti 1982: tasavirtamittauksissa käytettävä Hall-anturi 1994: silmukkavastuspihtimittari Yllä muutama maininta Chauvin-Arnouxin omistamista 350:stä, ainutlaatuisesta patentista. Yhtiö investoi tänä päivänä 11 % liikevaihdosta suoraan uusien laitteiden tutkimus- ja kehitystyöhön. 1895: Peilillinen galvanometri Chauvin-Arnoux valmistaa mittalaitteita ammattilaiskäyttöön. Mittalaitteita valmistetaan 7:ssä eri tehtaassa ympäri maailman, joista 4 päätehdasta sijaitsee Ranskassa. Chauvin-Arnoux tuotanto täyttää standardien ISO 9001 ja ISO vaatimukset. Kaikkien laitteiden valmistuksessa käytetään uusinta teknologiaa ja jokainen laite läpikäy tietokoneistetun lopputarkastuksen. Kaikkien laitteiden mukana toimitetaan joko varmennus- tai kalibrointitodistus, mallista riippuen. Chauvin-Arnouxin ammattitaitoiset työntekijät auttavat sinua valitsemaan juuri sinun tarpeisiisi sopivat mittalaitteet. Kalibrointiin tarkoitettu potentiometri vuodelta Paristokäyttöistä potentiometriä käytettiin yhdessä viereisessä kuvassa olevan galvanometrin kanssa. MX 51. Virtapihti CdA 600 (1982). Monoc L. Ranskalainen monitoimimittari MICA sekä laitteen amerikkalainen versio ANAGRAF vuodelta Chauvin-Arnoux laitteille tyypillinen keltainen väri hyvin edustettuna.

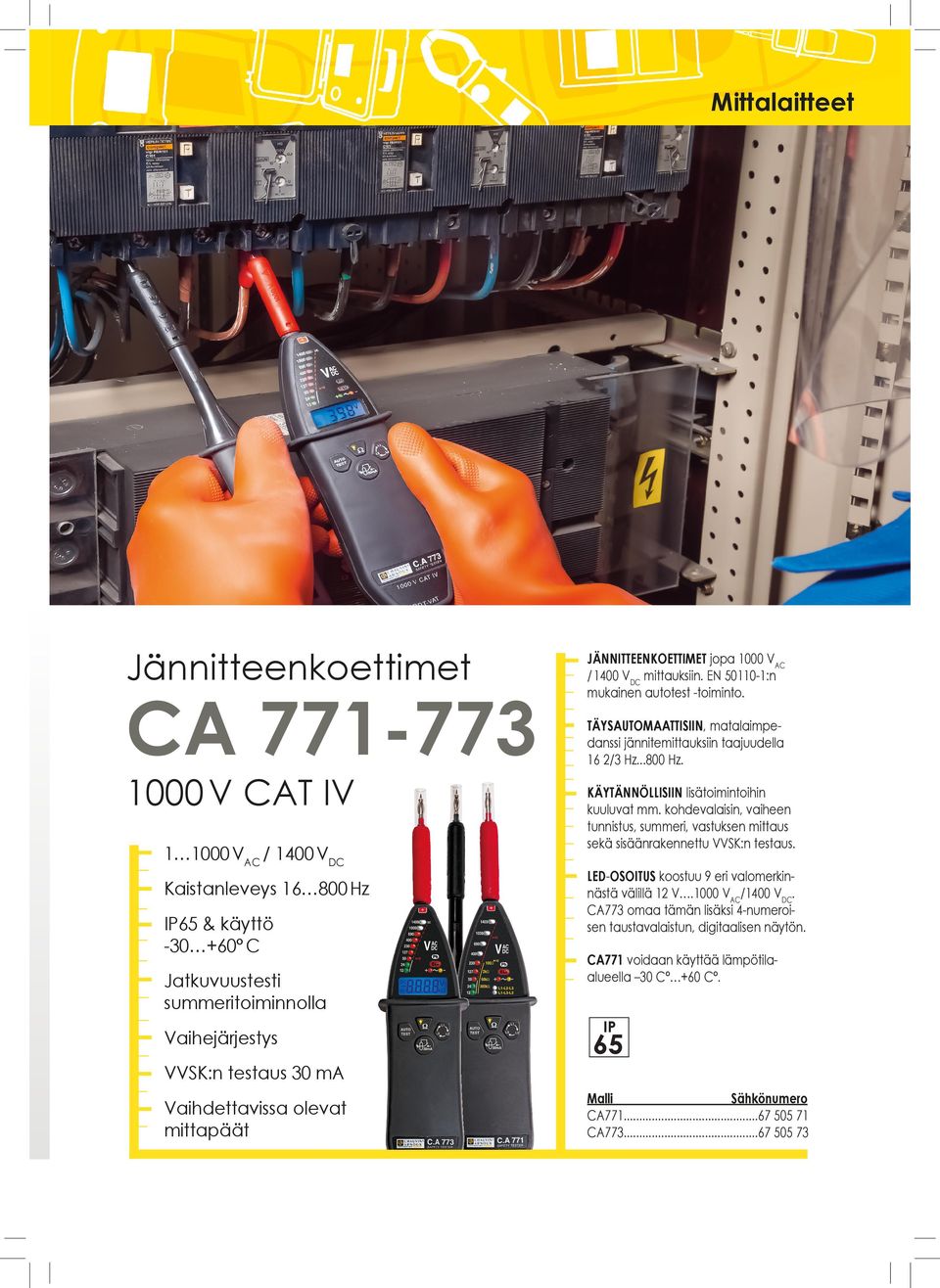

3 Jännitteenkoettimet CA V CAT IV VAC / 1400 VDC Kaistanleveys Hz 65 & käyttö C Jatkuvuustesti summeritoiminnolla Vaihejärjestys VVSK:n testaus 30 ma Vaihdettavissa olevat mittapäät JÄNNITTEENKOETTIMET jopa 1000 VAC / 1400 VDC mittauksiin. EN :n mukainen autotest -toiminto. TÄYSAUTOMAATTISIIN, matalaimpedanssi jännitemittauksiin taajuudella 16 2/3 Hz Hz. KÄYTÄNNÖLLISIIN lisätoimintoihin kuuluvat mm. kohdevalaisin, vaiheen tunnistus, summeri, vastuksen mittaus sekä sisäänrakennettu VVSK:n testaus. LED-OSOITUS koostuu 9 eri valomerkinnästä välillä 12 V.1000 VAC/1400 VDC. CA773 omaa tämän lisäksi 4-numeroisen taustavalaistun, digitaalisen näytön. CA771 voidaan käyttää lämpötila- alueella 30 C +60 C. 65 CA CA

4 Asennustesteri CA 6117 SFS 6000:n mukaisesti Suomenkieliset valikot Värinäyttö Suomenkielinen raportinluontiohjelma Yksinkertainen ja selkeä valikko Sisäänrakennettu sulaketaulukko TÄYTTÄÄKSEEN SFS STANDARDIN VAATIMUKSET, tulee sähköasennuksiin liittyvissä muutos- tai uudistöissä käyttää asianmukaista käyttöönottotesteriä. ERGONOMINEN MUOTOILU. Kaikki mittaustoiminnot ovat kätevästi valittavissa kiertokytkimen avulla. Mittausten tarkastelu onnistuu selkeältä värinäytöltä. ASENNUSTEN TARKASTUKSIIN, jossa jännitteenarvo sijaitsee välillä V AC/DC ja taajuudet 16 2/3 Hz sekä 50 Hz. CA6117 omaa lisäksi sisäänrakennetun sulaketaulukon. GRAAFISET KYTKENTÄOHJEET, suomenkieliset valikot, ohjelmisto sekä käyttöohjeet tekevät laitteesta erittäin helppokäyttöisen. 53 CA

5 Ilmanlaatutallennin Kaapelinpaikannin Sisätiloihin Täsmälliseen hakuun CA 1510 CO2 (hiilidioksidi) Lämpötila: -10 C C Ilmankosteus: % RH Magneettinen takakansi CA 6681 Mittaa sekä jännitteisiä että jännitteettömiä piirejä Lähetin sekä vastaanotin Digitaalinen koodaus Muisti: Jopa 1 milj. arvoa Sisäänrakennetut kohdevalaisimet Tallennusaika: 1 min...2 pvä Osoitus äänimerkein ja pylväsnäyttömuodossa 40 CA1510 valk CA1510 antr Lyömättömät F-sarjan Monitoimipihtimittarit AC+DC TRMS 150 ma AAC/DC Leukojen aukeama jopa 60 mm Min-, Max- ja Huippuarvot Selkeä, taustavalaistu LCD-näyttö Muisti sekä Bluetooth (F407 & F607) 1000 V CAT IV Käyttöalueina kaapeleiden seuraaminen ja haku, sulakkeiden tunnistus ym. CA MONUOLISET PIHTIMITTARIT mm. virran, jännitteen, tehoarvojen, harmonisten yliaaltojen, käynnistysvirran sekä lämpötilan mittaamiseen. AUTOMAATTINEN AC/DC tunnistus sekä alueen valinta. TURVALLINEN sekä erittäin helppokäyttöinen yleistyökalu. 54 F F F F F F F F F F F

6 Eristysvastustesterit ERISTYSVASTUKSEN MITTAUS: 50, 100, 250, 500 sekä 1000 V, mallista riippuen V JATKUVUUDEN MITTAUS: 200 ma. Lisäksi kaapeleiden vastuksenkompensointi. CA Analoginen-digitaalinen näyttö 200 ma jatkuvuuden mittaus Automaattinen jännitteen mittaus Automaattinen purkutoiminto Magneettinen takakansi CAT IV 600 V LISÄKSI muistitoiminto, taajuuden ja vastuksen mittaus (CA 6524 sekä CA 6526). CA 6526 omaa myös Bluetooth-yhteyden. MITATTAESSA JÄNNITTEISIÄ KOHTEITA, varoittaa laite äänimerkillä ja jännitteen arvo esitetään näytöllä, jopa 700 V. Eristysvastuksen mittaaminen ei tällöin ole mahdollista. ETÄKOETIN ja mukana tuleva kantolaukku mahdollistaa laitteen käytön yhdellä kädellä. 54 CA CA CA

7 Monipuolisiin mittauksiin MTX Yleismittarit 0,02 %:n tarkkuus Värinäyttö Loggaustoiminto IR-USB sekä Bluetooth Vesitiiviit, 67 CAT IV 600 V Joustavavaa mittausta DigiFlex Yksinkertainen ja turvallinen Mittaa välillä 20 ma 4000 A Vaihtovirta 10 Hz 3 khz TRMS Lenkin paksuus ainoastaan 5 mm YLEISMITTARISARJA graafisella värinäytöllä (MTX ) tai digitaalisella kaksoisnäytöllä (MTX ). JOPA 200 khz kaistanleveys. Käytössä ainoastaan yksi virta-alue ylimmällä tarkkuudella. Näyttää samanaikaisesti 3 mittausarvoa. AINUTLAATUINEN MUOTOILU: kiertokytkimen sijaan käytössä näppäimistö. Tämä mahdollistaa laitteen etäohjauksen. LISÄKSI mittausten ja käyrien tallennus ja siirto tietokoneelle SX-DMM -ohjelmiston avulla. 67 MTX MTX MTX MTX MTX 3292-BT MTX 3293-BT DIGIFLEX on markkinoiden kätevin virtapihti vaihtovirtamittauksiin. ERITTÄIN YKSINKERTAINEN käyttää: näyttö, päälle/pois päältä näppäin, Max-Hold sekä HOLD -näppäin. MAX-HOLD toiminnon avulla lukitaan korkein mitattu virranarvo laitteen näytölle jopa 72 h:n ajaksi. LISÄKSI automaattinen sammutus- toiminto paristojen säästämiseksi. 40 Max-arvon lukitus Lisävarusteena magneettipidike MA 400D-170, 45 mm MA 400D-250, 70 mm MA 4000D-350, 100 mm

8 2-kanavainen DC loggeri Energianalysaattorit Analogiset, digitaaliset sekä pulssit Energian optimointiin L452 CA kanavaa 3-vaihemittaus ma / VDC Tehon mittaus Tallennus jopa 270 pvä Yliaallot Näytteenotto 200 ms...1 h Värinäyttö Magneettinen takakansi Suomenkieliset valikot sekä ohjelmisto Ruuviliitin Bluetooth -kommunikointi Suomenkielinen ohjelmisto 42 L CA CA Sähkönlaatuanalysaattorit CA Monipuolisiin mittauksiin Jopa 5 jännitetuloa Jopa 4 virtatuloa Yliaaltoanalyysi jopa 50:nteen yliaaltoon saakka Käynnistysvirran mittaus jopa 10 min ENERGIA-ANALYSAATTORI sähkönjakeluverkostossa sijaitsevien transienttien, hälytysten sekä energia-arvojen mittaamiseen ja tallentamiseen. KÄYTETÄÄN mittauksiin 1- ja 3-vaihesovelluksissa. Soveltuu käytettäväksi kohteissa, joissa tarvitaan pidempiaikaisia mittauksia. TFT-VÄRINÄYTTÖ automaattisella skaalaustoiminnolla. Näyttönottonopeus 12,8 KHz, eli 256 mittausta/ajanjakso. VALITTAVISSA OLEVA INTEGROINTIAIKA (korkein resoluutio) aikavälillä 1 s...15 min. Näyttää myös min-, max-, keski- sekä huippuarvot Tallennus SD-kortille Suomenkieliset valikot sekä ohjelmisto CA CA

9 Teho- ja energiatallennin PEL Joustavaan valvontaan Teho- ja energiamittaukset kaikissa 4:ssä kvadrantissa Jopa 1000 V / 10 ka Suomenkielinen ohjelmisto Yliaaltojen mittaus WI-FI, Bluetooth, USB sekä SD-kortti Jännite- ja virtamuuntajia käytettäessä päästään 650 kv:n sekä 25 ka:n arvoihin (10 GW) JOUSTAVAAN MITTAUKSEEN: täydellinen työkalu energian optimointiin, mittaa ja tallentaa virta-, jännite-, energia- sekä tehoarvot 1- ja 3-vaihesovelluksissa. KOKONAISVALTAISEEN energin analysointiin kohteissa, joissa siirrettävä laitteisto on toivottava, mittaamiseen ja valvontaan 50, 60 ja 400 Hz:n asennuksissa. TALLENTAA MIN-MAX sekä keskiarvon joka sekunti. SAMANAIKAISESTI voidaan mitata ja tallentaa laitteen muistiin taajuus-, tehokerroin-, harmonisten yliaaltojen kokonais- sekä erillisanalysointi aina 50:nteen yliaalton asti. ASENNUS ei vaadi virtapiirin katkaisemista. 54 PEL 102 (MA193 -virtapihdeillä) PEL 103 (MA193 -virtapihdeillä) PEL 105 (A196 -virtapihdeillä)

10 Silmukkavastuspihtimittarit Vedenpitävät eristysvastustesterit Kunnossapitomittauksiin & kaapelivaipan eheysmittalaitteet CA CA OLED-näyttö Leukojen aukeama 35 mm Pre-Hold -toiminto (mittausarvojen jättö näytölle) Eristysvastuksen mittaus 10- tai 15 kv Suomenkieliset valikot Graafinen näyttö Bluetooth -kommunikointi USB-kommunikointi Aika- ja päivämäärä- merkityt mittausarvot Automaattinen vaippavianhaku- toiminto CA CA Maadoitustarkastuksiin CA CA CA N maadoitusvastustesterit KÄYTTÄJÄYSTÄVÄLLISET sekä kestävät maadoitusvastustesterit soveltuvat erin- omaisesti kenttäkäyttöön: isokokoinen taustavalaistu näyttö, värimerkityt tulot sekä selkeät näppäimet. CA6471 omaa ainutlaatuisen, selektiivisen mittaustoiminnon: mahdollista mitata yksittäisiä maadoituksia rinnakkaismaadoituksissa. Maadoitusvastuksen sekä maaperän resistiivisyyden mittaamiseen. MONUOLISET: mahdollista mitata maadoitusvastuksen sekä maapotentiaalin arvo, jatkuvuutta ja maaperän resistiivisyys. Käytössä 512 mittauksen muisti. Uudiskohteisiin sekä kunnossapitotarkastuksiin KÄYTETÄÄN yhdessä perinteisten maadoituspiikkien tai mukana tulevien silmukkavastuspihtien kanssa (mittaa vastuksen välillä 0,001 Ω kω). Selektiivinen mittaus Käytössä sekä piikki- että pihtimenetelmä Yksinkertainen kytkentä 67 CA6470N CA

11 LISÄTARVIKKEITA matalajännitesovelluksiin, jopa 1000 Vac ja 1500 Vdc. MULTIFIX magneettikiinnike: : DigiFlex sekä CA yhteensopiva lisätarvike Qualistar ja PEL-laitemalleihin: : Kaapelikela, jopa 3 m kaapeleiden järjestämiseen. : MN93A virtapihdit, 5 ma-5 A/100 ma-120 A AC : MN93 virtapihdit, 500 ma-200 A AC : MA193 ( 70 mm), 100 ma A AC : A193 ( 140 mm), 100 ma A AC : A193 ( 250 mm), 100 ma A AC : PAC93 ( 42 mm), 10 A-1000 A AC / 1 A-1400 A DC MITTAPÄÄT CA771 ja CA773 jännitekoettimiin: : Mittapäät 2 mm, muovisuojilla : Mittapäät 4 mm : Mittapäät 2X, 4 mm : CA753 Seinäpistokeadapteri MITTAPÄÄT, -JOHDOT SEKÄ HAUENLEUAT yleis- ja eristysvastusmittareihin, monitoimivirtapihteihin ym: : Mittapääsetti: 2 x mittapäitä, 2 x hauenleukoja, 2 x kaapeleita, 2 x 4 mm:n mittapäitä punainen/musta CAT IV 600 V Käytännölliset lisätarvikkeet Mittapäät, -kärjet sekä -johdot 4 mm:n standardiliitännällä : Magneettiset mittapäät x 2 pun/musta CAT IV 600 V : Mittapäät jännitteen mittaamiseen. Taipuisa 4 mm, 1,8 mm, pituus 85 mm. Punainen/musta x 6. : Hauenleuat CAT IV 1000 V x 2 punainen/musta. : Banaani-BNC adapteri x 2 CAT II 150 V : Kaapelisetti, silikonia. 2 x 1,5 m punainen/musta. CAT IV 1000 V Kiinnikkeet ja johtokotelot : Mittapäät tartuntakärjellä 6 A x 2 punainen/musta CAT III 1000 V Virtapihdit : Mittapäät 2 mm:n kärjellä x 2 pun/musta CAT II 300 V Jopa CAT IV 1000 V : Mittapäät 4 mm:n kärjellä x 2 pun/musta CAT II 300 V LISÄÄ MITTALAITETARVIKKEITA:
