1 Mittalaitteet

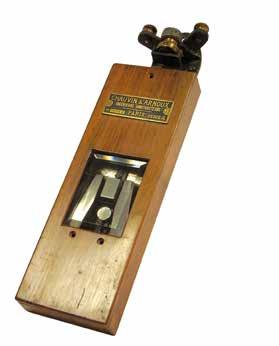

2 Mielenkiintoinen tarina! Entisen pääportin logo. CA Mätsystem on ranskalaisen Chauvin-Arnouxin ruotsalainen tytäryhtiö, jonka tarkoituksena on kehittää ja tukea Chauvin-Arnouxin pohjoismaisia markkinoita Suomessa, Ruotsissa, Norjassa sekä Tanskassa. CA Mätsystem on osa maailmanlaajuista konsernia, joka koostuu 10:stä tytäryhtiöstä.kaikki alkoi vuonna 1893, jolloin yhtiö perustettiin Raphaël Chauvin sekä René Arnouxin toimesta Pariisin läheisyyteen, Montmartreen, jossa yhtiön pääkonttori sijaitsee vielä tänäkin päivänä. Keksinnöt, omistautuminen ja innovatiivinen ajattelu ovat yhtiömme avainsanoja. Chauvin-Arnoux -keksintöihin kuuluvat muun muassa: 1923: ohmimittari 1927: yleismittalaite 1934: ensimmäinen virtapihti 1982: tasavirtamittauksissa käytettävä Hall-anturi 1994: silmukkavastuspihtimittari Yllä muutama maininta Chauvin-Arnouxin omistamista 350:stä, ainutlaatuisesta patentista. Yhtiö investoi tänä päivänä 11 % liikevaihdosta suoraan uusien laitteiden tutkimus- ja kehitystyöhön. Chauvin-Arnoux valmistaa mittalaitteita ammattilaiskäyttöön. Mittalaitteita valmistetaan 7:ssä eri tehtaassa ympäri maailman, joista 4 päätehdasta sijaitsee Ranskassa. Chauvin-Arnoux tuotanto täyttää standardien ISO 9001 ja ISO vaatimukset. Kaikkien laitteiden valmistuksessa käytetään uusinta teknologiaa ja jokainen laite läpikäy tietokoneistetun lopputarkastuksen. Kaikkien laitteiden mukana toimitetaan joko varmennus- tai kalibrointitodistus, mallista riippuen. Chauvin-Arnouxin ammattitaitoiset työntekijät auttavat sinua valitsemaan juuri sinun tarpeisiisi sopivat mittalaitteet. 1895: Peilillinen galvanometri Kalibrointiin tarkoitettu potentiometri vuodelta Paristokäyttöistä potentiometriä käytettiin yhdessä viereisessä kuvassa olevan galvanometrin kanssa. MX 51. Virtapihti CdA 600 (1982). Monoc L. Ranskalainen monitoimimittari MICA sekä laitteen amerikkalainen versio ANAGRAF vuodelta Chauvin-Arnoux laitteille tyypillinen keltainen väri hyvin edustettuna.

3 Jännitteenkoetin CA 745N Yksinkertaisiin tarkastusmittauksiin Jännitteenkoetin CA 755 Monipuolisilla toiminnoilla V AC/DC Jatkuvuustesti summeritoiminnolla Vaihe/nolla-tunnistus Impedanssi Vastus Vaihdettavissa olevat mittapäät CA745N mv DC /100 mv AC V DC/AC Impedanssi, vastus, diodit, kapasitanssi Jatkuvuustesti summeritoiminnolla Vaihdettavissa olevat mittapäät CA Jännitteenkoetin CA 757 Yleismittaritoiminnoilla 3 mv DC /100 mv AC V DC/AC 500 ma A Impedanssi, vastus, diodit, kapasitanssi KÄTEVÄN KIERTOKYTKIMEN avulla onnistuu halutun mittaustoiminnon valinta helposti. Saatujen mittausarvojen tarkastelu tapahtuu taustavalaistulta LCD-näytöltä. MONUOLISIIN MITTAUSTOIMINTOIHIN kuuluvat jännitteen (tasa-/vaihtojännitteen automaattinen valinta), virran, impedanssin, vastuksen, jatkuvuuden, diodien sekä kapasitanssin mittaus. KÄYTÄNNÖLLINEN kosketukseton jännitteen tunnitus (NCV = Non Contact Voltage) -toiminto. VIRRAN MITTAUS onnistuu mukana tulevan MiniFlex MA virtapihdin avulla. Jatkuvuustesti summeritoiminnolla Vaihdettavissa olevat mittapäät CA

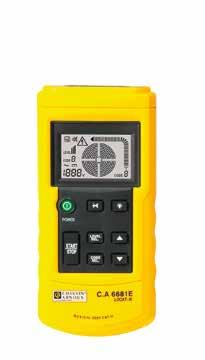

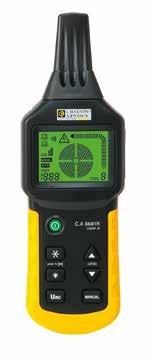

4 Kaapelinpaikannin CA 6681 Täsmälliseen hakuun Mittaa sekä jännitteisiä että jännitteettömiä piirejä Lähetin sekä vastaanotin Sisäänrakennetut kohdevalaisimet Osoitus äänimerkein ja pylväsnäyttömuodossa TYÖKALU kaapeleiden, johdinten sekä metallisten putkien paikantamiseen. DIGITAALINEN KOODAUS tekee kaapeleiden tunnistamisesta yksinkertaista. LAITE koostuu lähettimestä sekä vastaanottimesta. Molemmissa yksiköissä on iso, taustavalaistu LCDnäyttö. OSOITUS äänimerkein ja pylväsnäyttömuodossa. KÄYTTÖALUEINA kaapeleiden seuraaminen ja haku, sulakkeiden tunnistus ym. CA Asennustesteri CA 6117 SFS 6000:n mukaisesti Suomenkieliset valikot Värinäyttö Suomenkielinen raportinluontiohjelma Yksinkertainen ja selkeä valikko Sisäänrakennettu sulaketaulukko TÄYTTÄÄKSEEN SFS STANDARDIN VAATIMUKSET, tulee sähköasennuksiin liittyvissä muutos- tai uudistöissä käyttää asianmukaista käyttöönottotesteriä. ERGONOMINEN MUOTOILU. Kaikki mittaustoiminnot ovat kätevästi valittavissa kiertokytkimen avulla. Mittausten tarkastelu onnistuu selkeältä värinäytöltä. ASENNUSTEN TARKASTUKSIIN, jossa jännitteenarvo sijaitsee välillä V AC/DC ja taajuudet 16 2/3 Hz sekä 50 Hz. CA6117 omaa lisäksi sisäänrakennetun sulaketaulukon. GRAAFISET KYTKENTÄOHJEET, suomenkieliset valikot, ohjelmisto sekä käyttöohjeet tekevät laitteesta erittäin helppokäyttöisen. 53 CA

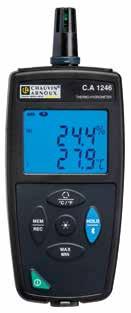

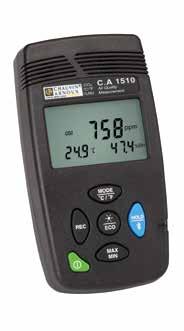

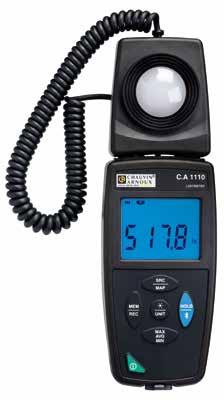

5 Ilmanlaatutallennin CA 1510 Sisätiloihin CO 2 (hiilidioksidi) Lämpötila: -10 C C Ilmankosteus: % RH Magneettinen takakansi Muisti: Jopa 1 milj. arvoa Bluetooth -kommunikointi 40 CA1510 valk CA1510 antr kanavainen DC loggeri L452 Analogiset, digitaaliset sekä pulssit 2 kanavaa ma / V DC Tallennus jopa 270 pvä Näytteenotto 200 ms...1 h Magneettinen takakansi Ruuviliitin Bluetooth -kommunikointi Suomenkielinen ohjelmisto 42 L Luksimittari ja -tallennin CA 1110 Loistavaan mittaukseen 0, lux Magneettinen takakansi MAP-tila Tallentaa jopa miljoona mittausarvoa USB, Bluetooth Lämpötila- ja kosteustallennin CA 1246 Kokonaisvaltaiseen valvontaan Ilmankosteus: %RH Lämpötila: C Kastepiste Magneettinen takakansi Tallentaa jopa miljoona mittausarvoa USB, Bluetooth CA CA

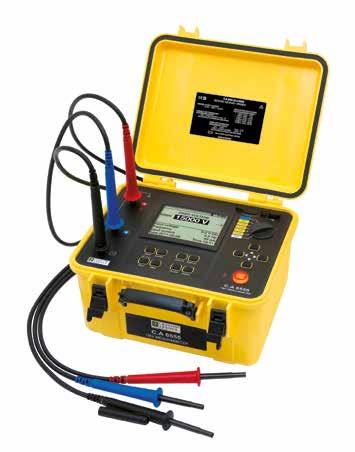

6 Eristysvastustesterit CA V Analoginen-digitaalinen näyttö 200 ma jatkuvuuden mittaus Automaattinen jännitteen mittaus Automaattinen purkutoiminto Magneettinen takakansi CAT IV 600 V ERISTYSVASTUKSEN MITTAUS: 50, 100, 250, 500 sekä 1000 V, mallista riippuen. LISÄKSI muistitoiminto, taajuuden ja vastuksen mittaus (CA 6524 sekä CA 6526). CA 6526 omaa myös Bluetooth-yhteyden. JATKUVUUDEN MITTAUS: 200 ma. Lisäksi kaapeleiden vastuksenkompensointi. MITATTAESSA JÄNNITTEISIÄ KOHTEITA, varoittaa laite äänimerkillä ja jännitteen arvo esitetään näytöllä, jopa 700 V. Eristysvastuksen mittaaminen ei tällöin ole mahdollista. ETÄKOETIN ja mukana tuleva kantolaukku mahdollistaa laitteen käytön yhdellä kädellä. 54 CA CA CA CA CA CA Vedenpitävät eristysvastustesterit CA & kaapelivaipan eheysmittalaitteet Eristysvastuksen mittaus 10- tai 15 kv Automaattinen vaippavianhakutoiminto Suomenkieliset valikot Graafinen näyttö USB-kommunikointi CA CA

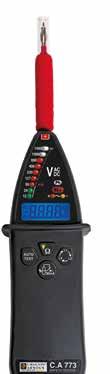

7 Jännitteenkoettimet CA V CAT IV V AC / 1400 V DC Kaistanleveys Hz 65 & käyttö C Jatkuvuustesti summeritoiminnolla Vaihejärjestys VVSK:n testaus 30 ma Vaihdettavissa olevat mittapäät JÄNNITTEENKOETTIMET jopa 1000 V AC / 1400 V DC mittauksiin. EN :n mukainen autotest -toiminto. TÄYSAUTOMAATTISIIN, matalaimpedanssi jännitemittauksiin taajuudella 16 2/3 Hz Hz. KÄYTÄNNÖLLISIIN lisätoimintoihin kuuluvat mm. kohdevalaisin, vaiheen tunnistus, summeri, vastuksen mittaus sekä sisäänrakennettu VVSK:n testaus. LED-OSOITUS koostuu 9 eri valomerkinnästä välillä 12 V.1000 V AC /1400 V DC. CA773 omaa tämän lisäksi 4-numeroisen taustavalaistun, digitaalisen näytön. CA771 voidaan käyttää lämpötilaalueella 30 C +60 C. 65 CA CA Lyömättömät F-sarjan Monitoimipihtimittarit AC+DC TRMS 150 ma A AC/DC Leukojen aukeama jopa 60 mm Min-, Max- ja Huippuarvot Selkeä, taustavalaistu LCD-näyttö Muisti sekä Bluetooth (F407 & F607) 1000 V CAT IV MONUOLISET PIHTIMITTARIT mm. virran, jännitteen, tehoarvojen, harmonisten yliaaltojen, käynnistysvirran sekä lämpötilan mittaamiseen. AUTOMAATTINEN AC/DC tunnistus sekä alueen valinta. TURVALLINEN sekä erittäin helppokäyttöinen yleistyökalu. 54 F F F F F F F F F

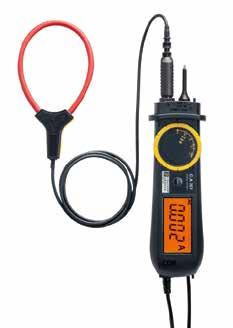

8 Joustavaa mittausta DigiFlex Yksinkertainen ja turvallinen 20 ma 4000 A AC 10 Hz 3 khz TRMS Lenkin paksuus: 5 mm MAX-arvon lukitus HOLD-toiminto Automaattinen sammutustoiminto MultiFix-yhteensopiva MA 400D-170, 45 mm MA 400D-250, 70 mm MA 4000D-350, 100 mm Energianalysaattorit CA Energian optimointiin 3-vaihemittaus Tehon mittaus Yliaallot (CA8333) Värinäyttö Suomenkieliset valikot sekä ohjelmisto 53 CA CA Sähkönlaatuanalysaattori CA 8336 Monipuolisiin mittauksiin Jopa 5 jännitetuloa Jopa 4 virtatuloa Yliaaltoanalyysi jopa 50:nteen yliaaltoon saakka Käynnistysvirran mittaus jopa 10 min Tallennus SD-kortille Suomenkieliset valikot sekä ohjelmisto ENERGIA-ANALYSAATTORI sähkönjakeluverkostossa sijaitsevien transienttien, hälytysten sekä energia-arvojen mittaamiseen ja tallentamiseen. KÄYTETÄÄN mittauksiin 1- ja 3-vaihesovelluksissa. Soveltuu käytettäväksi kohteissa, joissa tarvitaan pidempiaikaisia mittauksia. TFT-VÄRINÄYTTÖ automaattisella skaalaustoiminnolla. Näyttönottonopeus 12,8 KHz, eli 256 mittausta/ajanjakso. VALITTAVISSA OLEVA INTEGROINTIAIKA (korkein resoluutio) aikavälillä 1 s...15 min. Näyttää myös min-, max-, keski- sekä huippuarvot. 53 CA

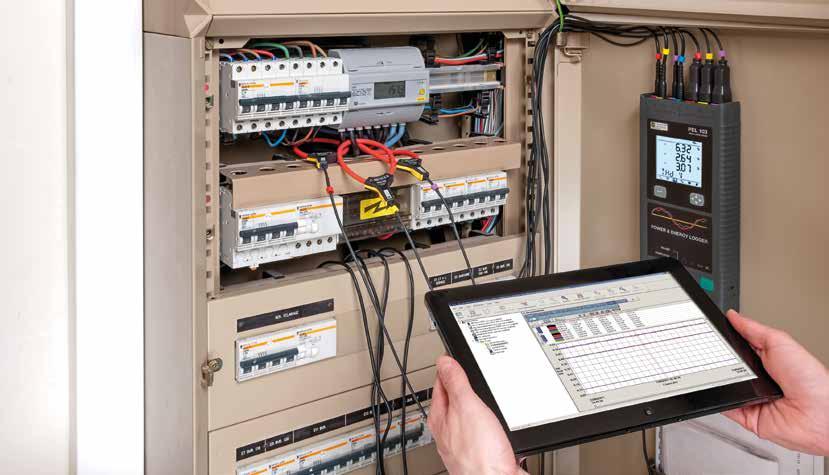

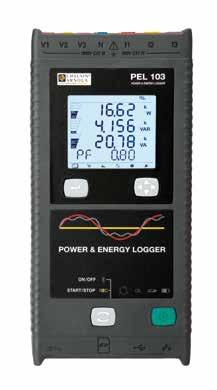

9 Joustavaan valvontaan PEL-sarja Tehon ja energian loggaukseen Teho- ja energiamittaukset kaikissa 4:ssä kvadrantissa Jopa 1000 V / 10 ka Suomenkielinen ohjelmisto Yliaaltojen mittaus WI-FI, Bluetooth, USB sekä SD-kortti Jännite- ja virtamuuntajia käytettäessä päästään 650 kv:n sekä 25 ka:n arvoihin (10 GW) JOUSTAVAAN MITTAUKSEEN: täydellinen työkalu energian optimointiin, mittaa ja tallentaa virta-, jännite-, energia- sekä tehoarvot 1- ja 3-vaihesovelluksissa. KOKONAISVALTAISEEN energin analysointiin kohteissa, joissa siirrettävä laitteisto on toivottava, mittaamiseen ja valvontaan 50, 60 ja 400 Hz:n asennuksissa. TALLENTAA MIN-MAX sekä keskiarvon joka sekunti. SAMANAIKAISESTI voidaan mitata ja tallentaa laitteen muistiin taajuus-, tehokerroin-, harmonisten yliaaltojen kokonais- sekä erillisanalysointi aina 50:nteen yliaalton asti. ASENNUS ei vaadi virtapiirin katkaisemista. 54 PEL 102 (MA193-pihdeillä) PEL 103 (MA193-pihdeillä) PEL 105 (A196-pihdeillä)

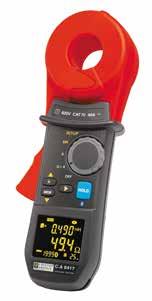

10 Silmukkavastuspihtimittarit CA Kunnossapitomittauksiin Selkeä OLED-näyttö Leukojen aukeama 35 mm Pre-Hold -toiminto (mittausarvojen jättö näytölle) Ohjelmoitavissa oleva hälytystoiminto: Ω, A ja V Bluetooth (CA6417) Suomenkielinen raportointiohjelma CA CA MITTAA silmukkavastuksen, silmukkainduktanssin sekä vuotovirran. TURVALLISET käyttää: Laite antaa arvion kosketusjännitteen suuruudesta, mittaustoiminnosta riippumatta. KÄTEVÄT käyttää kunnossapitomittauksissa sekä kohteissa, joissa maadoituspiikkien käyttö ei ole mahdollista. AIKA- JA PÄIVÄMÄÄRÄMERKITYT mittausarvot. Paikanna mittauskohde Android-puhelimen GPS-toiminnon avulla ja lähetä saadut mittausarvot kätevästi suoraan puhelimeen tai tablettitietokoneelle Android-sovelluksen kautta (CA 6417)! 40 Maadoitustarkastuksiin CA maadoitusvastustesterit Maadoitusvastuksen sekä maaperän resistiivisyyden mittaamiseen. Uudiskohteisiin sekä kunnossapitotarkastuksiin Selektiivinen mittaus Käytössä sekä piikkiettä pihtimenetelmä Yksinkertainen kytkentä KÄYTTÄJÄYSTÄVÄLLISET sekä kestävät maadoitusvastustesterit soveltuvat erinomaisesti kenttäkäyttöön: isokokoinen taustavalaistu näyttö, värimerkityt tulot sekä selkeät näppäimet. CA6471 omaa ainutlaatuisen, selektiivisen mittaustoiminnon: mahdollista mitata yksittäisiä maadoituksia rinnakkaismaadoituksissa. MONUOLISET: mahdollista mitata maadoitusvastuksen sekä maapotentiaalin arvo, jatkuvuutta ja maaperän resistiivisyys. Käytössä 512 mittauksen muisti. KÄYTETÄÄN yhdessä perinteisten maadoituspiikkien tai mukana tulevien silmukkavastuspihtien kanssa (mittaa vastuksen välillä 0,001 Ω kω). 67 CA6470N CA

11 LISÄTARVIKKEITA matalajännitesovelluksiin, jopa 1000 Vac ja 1500 Vdc. MULTIFIX magneettikiinnike: : DigiFlex sekä CA yhteensopiva lisätarvike MITTAPÄÄT CA745N, CA755 ja CA757 malleihin: : Mittapäät CAT III/IV, punainen/musta : Mittapäät ø 2 mm, punainen/musta : Mittapäät ø 4 mm, punainen/musta MITTAPÄÄT CA771 ja CA773 jännitteenkoettimiin: : Mittapäät ø 2 mm, muovisuojilla, punainen/musta : Mittapäät ø 4 mm, punainen/musta : Mittapäät 2X, ø 4 mm, punainen/musta : CA753 Seinäpistokeadapteri Käytännölliset lisätarvikkeet Mittapäät, -kärjet sekä -johdot 4 mm:n standardiliitännällä MITTAPÄÄT, -JOHDOT SEKÄ HAUENLEUAT yleis- ja eristysvastusmittareihin, monitoimivirtapihteihin ym: : Mittapääsetti: 2 x mittapäitä, 2 x hauenleukoja, 2 x kaapeleita, 2 x 4 mm:n mittapäitä punainen/musta CAT IV 600 V : Magneettiset mittapäät x 2 pun/musta CAT IV 600 V : Mittapäät jännitteen mittaamiseen. Taipuisa 4 mm, 1,8 mm, pituus 85 mm. Punainen/musta x 6. : Hauenleuat CAT IV 1000 V x 2 punainen/musta. : Banaani-BNC adapteri x 2 CAT II 150 V : Kaapelisetti, silikonia. 2 x 1,5 m punainen/musta. CAT IV 1000 V : Mittapäät tartuntakärjellä 6 A x 2 punainen/musta CAT III 1000 V : Mittapäät 2 mm:n kärjellä x 2 pun/musta CAT II 300 V : Mittapäät 4 mm:n kärjellä x 2 pun/musta CAT II 300 V Kiinnikkeet ja johtokotelot Virtapihdit Jopa CAT IV 1000 V LISÄÄ MITTALAITETARVIKKEITA:
