1 Sivu 1(16) Jorma Railio (Mika Kapanen) Tässä dokumentissa on vertailtu ekosuunnitelun Ventilation units (RVU, NRVU) eri säädösehdotuksia. Alkuperäinen ehdotus on käsitelty kuulemisfoorumissa (CF) lokakuussa 2012, toinen versio on komission lokakuussa 2013 antama säädösehdotus, joka lähetettiin WTO:n lausuntokierrokselle. Marraskuussa on vielä odotettavissa varsinainen säädösehdotus, joka tullaan käsittelemään sääntelykomiteassa (RC) joulukuussa WTO-ehdotukseen ei pitäisi tulla muutoksia RC:n. WTO- ja RC-dokumenteissa on erilliset ehdotukset ekosuunnittelulle ja energiamerkinnälle, mutta CF-dokumentissa molemmat ovat samassa dokumentissa. Tässä dokumentissa käytetään alkuperäisversioiden mukaisia käsitteitä ja lyhenteitä, vielä tässä vaiheessa ei määritelmiä, vaatimustekstejä ym. suomenneta. (yksinkertaisuuden vuoksi tässä käytetään epätarkkaa suomenkielistä käsitettä iv-kone ) tekstiotteet on sellaisena kuin ne tähän taulukkoon ovat kopioituneet Aihealue, direktiivi ja ehdotuksen kohta Kuulemisforum (CF) lokakuu 2012 Säädösehdotus (WTO/RC) lokakuu 2013 Kommentit ja kysymykset soveltamisalan rajat (artikla 1, 2) soveltamisalan rajaus ENERGIAMERKINTÄ (artikla 1) Art. 1: Electric mains-operated Ventilation units Art. 2, jako : Residential ventilation units vs. Non-residential ventilation units Energiamerkintä vain residential ventilation units Kuten CF, mutta sanamuotoa muutettu, sanotaan vain Ventilation units, jonka perusmääritelmä art. 2 alussa: ventilation unit (VU) means an electric mains-operated appliance equipped with animpeller, a motor and a casing and intended to replace utilised air by outdoor air in abuilding or a part of a building; Energiamerkintä vain residential ventilation units -yleisesti ottaen soveltamisalassa yms. ei eroavaisuuksia ekosuunnittelun ja energiamerkinnän (joka siis rajattu vain asunto-iv-koneille koska ehdotuksen mukaan vain ne katsotaan kuluttajatuotteiksi) välillä -sekä CF- että RC-versioiden johdantoteksteissä (CF/s.8, kohta 4; RF/s.a, kohta 4) tuodaan esille, että asuntoilmanvaihdon koneet ja muut iv-koneet testataan ja niiden energiatehokkuus lasketaan eri menetelmillä. Tekstissä todetaan että menetelmät tulisi harmonisoida, mutta harmonisointi olisi pitkä prosessi ja siksi otettaisiin työn alle vasta säädösten uudelleentarkastelussa. Määritelmä Residential Residential ventilation unit (RVU) means a ventilation unit ventilation unit where the nominal (maximum) power consumption of the individual residential ventilation unit (RVU) means a ventilation unit fulfilling one of the -onko rajaus ylipäänsä järkevä? -onko uusi rajaus parempi, johdonmukaisempi Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 1

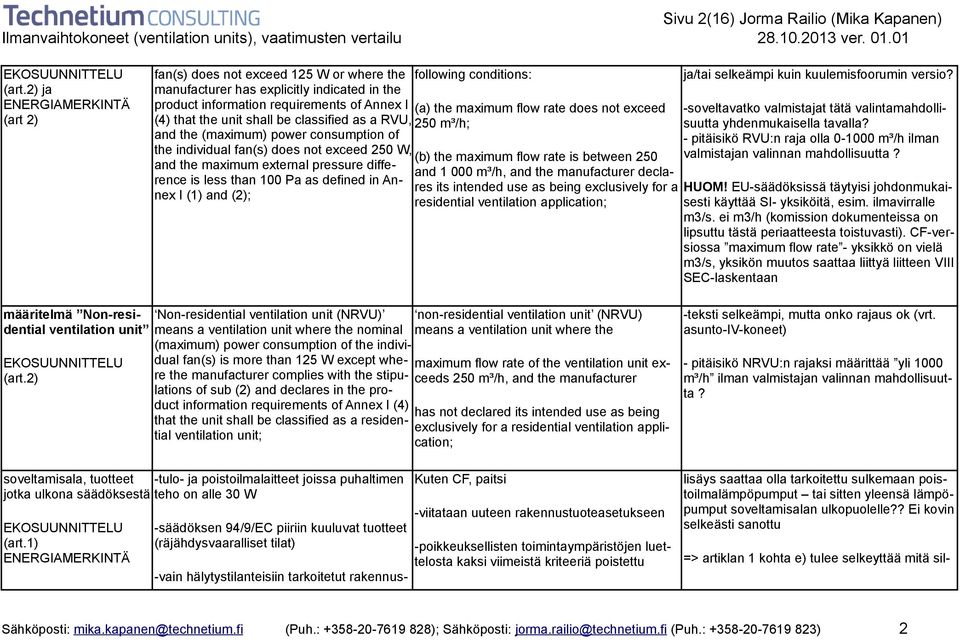

2 Sivu 2(16) Jorma Railio (Mika Kapanen) (art.2) ja ENERGIAMERKINTÄ (art 2) fan(s) does not exceed 125 W or where the manufacturer has explicitly indicated in the product information requirements of Annex I (4) that the unit shall be classified as a RVU, and the (maximum) power consumption of the individual fan(s) does not exceed 250 W, and the maximum external pressure difference is less than 100 Pa as defined in Annex I (1) and (2); following conditions: (a) the maximum flow rate does not exceed 250 m³/h; (b) the maximum flow rate is between 250 and m³/h, and the manufacturer declares its intended use as being exclusively for a residential ventilation application; ja/tai selkeämpi kuin kuulemisfoorumin versio? -soveltavatko valmistajat tätä valintamahdollisuutta yhdenmukaisella tavalla? - pitäisikö RVU:n raja olla m³/h ilman valmistajan valinnan mahdollisuutta? HUOM! EU-säädöksissä täytyisi johdonmukaisesti käyttää SI- yksiköitä, esim. ilmavirralle m3/s. ei m3/h (komission dokumenteissa on lipsuttu tästä periaatteesta toistuvasti). CF-versiossa maximum flow rate - yksikkö on vielä m3/s, yksikön muutos saattaa liittyä liitteen VIII SEC-laskentaan määritelmä Non-residential ventilation unit (art.2) Non-residential ventilation unit (NRVU) means a ventilation unit where the nominal (maximum) power consumption of the individual fan(s) is more than 125 W except where the manufacturer complies with the stipulations of sub (2) and declares in the product information requirements of Annex I (4) that the unit shall be classified as a residential ventilation unit; soveltamisala, tuotteet -tulo- ja poistoilmalaitteet joissa puhaltimen jotka ulkona säädöksestä teho on alle 30 W (art.1) ENERGIAMERKINTÄ -säädöksen 94/9/EC piiriin kuuluvat tuotteet (räjähdysvaaralliset tilat) -vain hälytystilanteisiin tarkoitetut rakennus- non-residential ventilation unit (NRVU) means a ventilation unit where the maximum flow rate of the ventilation unit exceeds 250 m³/h, and the manufacturer has not declared its intended use as being exclusively for a residential ventilation application; Kuten CF, paitsi -viitataan uuteen rakennustuoteasetukseen -poikkeuksellisten toimintaympäristöjen luettelosta kaksi viimeistä kriteeriä poistettu -teksti selkeämpi, mutta onko rajaus ok (vrt. asunto-iv-koneet) - pitäisikö NRVU:n rajaksi määrittää yli 1000 m³/h ilman valmistajan valinnan mahdollisuutta? lisäys saattaa olla tarkoitettu sulkemaan poistoilmalämpöpumput tai sitten yleensä lämpöpumput soveltamisalan ulkopuolelle?? Ei kovin selkeästi sanottu => artiklan 1 kohta e) tulee selkeyttää mitä sil- Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 2

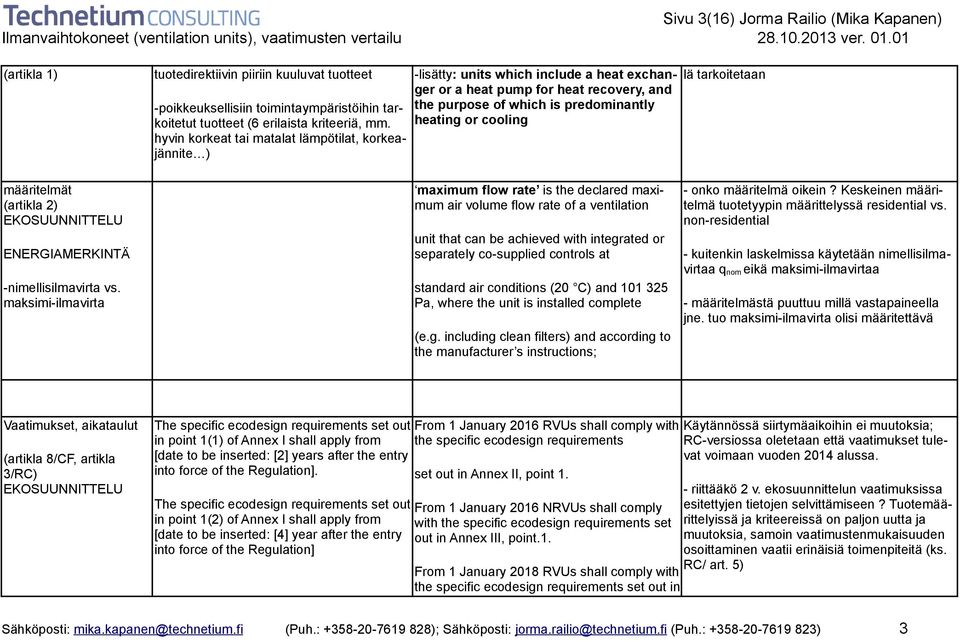

3 Sivu 3(16) Jorma Railio (Mika Kapanen) (artikla 1) tuotedirektiivin piiriin kuuluvat tuotteet -poikkeuksellisiin toimintaympäristöihin tarkoitetut tuotteet (6 erilaista kriteeriä, mm. hyvin korkeat tai matalat lämpötilat, korkeajännite ) -lisätty: units which include a heat exchanger or a heat pump for heat recovery, and the purpose of which is predominantly heating or cooling lä tarkoitetaan määritelmät (artikla 2) ENERGIAMERKINTÄ -nimellisilmavirta vs. maksimi-ilmavirta maximum flow rate is the declared maximum air volume flow rate of a ventilation unit that can be achieved with integrated or separately co-supplied controls at standard air conditions (20 C) and Pa, where the unit is installed complete (e.g. including clean filters) and according to the manufacturer s instructions; - onko määritelmä oikein? Keskeinen määritelmä tuotetyypin määrittelyssä residential vs. non-residential - kuitenkin laskelmissa käytetään nimellisilmavirtaa q nom eikä maksimi-ilmavirtaa - määritelmästä puuttuu millä vastapaineella jne. tuo maksimi-ilmavirta olisi määritettävä Vaatimukset, aikataulut (artikla 8/CF, artikla 3/RC) The specific ecodesign requirements set out in point 1(1) of Annex I shall apply from [date to be inserted: [2] years after the entry into force of the Regulation]. The specific ecodesign requirements set out in point 1(2) of Annex I shall apply from [date to be inserted: [4] year after the entry into force of the Regulation] From 1 January 2016 RVUs shall comply with the specific ecodesign requirements set out in Annex II, point 1. From 1 January 2016 NRVUs shall comply with the specific ecodesign requirements set out in Annex III, point.1. From 1 January 2018 RVUs shall comply with the specific ecodesign requirements set out in Käytännössä siirtymäaikoihin ei muutoksia; RC-versiossa oletetaan että vaatimukset tulevat voimaan vuoden 2014 alussa. - riittääkö 2 v. ekosuunnittelun vaatimuksissa esitettyjen tietojen selvittämiseen? Tuotemäärittelyissä ja kriteereissä on paljon uutta ja muutoksia, samoin vaatimustenmukaisuuden osoittaminen vaatii erinäisiä toimenpiteitä (ks. RC/ art. 5) Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 3

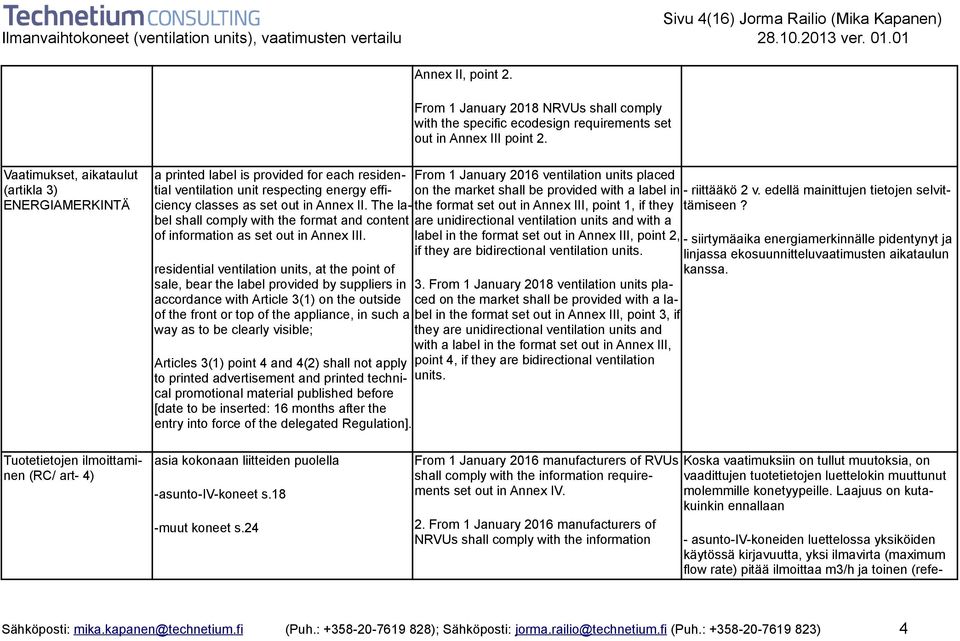

4 Sivu 4(16) Jorma Railio (Mika Kapanen) Annex II, point 2. From 1 January 2018 NRVUs shall comply with the specific ecodesign requirements set out in Annex III point 2. Vaatimukset, aikataulut (artikla 3) ENERGIAMERKINTÄ a printed label is provided for each residential ventilation unit respecting energy efficiency classes as set out in Annex II. The label shall comply with the format and content of information as set out in Annex III. residential ventilation units, at the point of sale, bear the label provided by suppliers in accordance with Article 3(1) on the outside of the front or top of the appliance, in such a way as to be clearly visible; Articles 3(1) point 4 and 4(2) shall not apply to printed advertisement and printed technical promotional material published before [date to be inserted: 16 months after the entry into force of the delegated Regulation]. From 1 January 2016 ventilation units placed on the market shall be provided with a label in - riittääkö 2 v. edellä mainittujen tietojen selvittämiseen? the format set out in Annex III, point 1, if they are unidirectional ventilation units and with a label in the format set out in Annex III, point 2, if they are bidirectional ventilation units. 3. From 1 January 2018 ventilation units placed on the market shall be provided with a label in the format set out in Annex III, point 3, if they are unidirectional ventilation units and with a label in the format set out in Annex III, point 4, if they are bidirectional ventilation units. - siirtymäaika energiamerkinnälle pidentynyt ja linjassa ekosuunnitteluvaatimusten aikataulun kanssa. Tuotetietojen ilmoittaminen (RC/ art- 4) asia kokonaan liitteiden puolella -asunto-iv-koneet s.18 -muut koneet s.24 From 1 January 2016 manufacturers of RVUs shall comply with the information requirements set out in Annex IV. 2. From 1 January 2016 manufacturers of NRVUs shall comply with the information Koska vaatimuksiin on tullut muutoksia, on vaadittujen tuotetietojen luettelokin muuttunut molemmille konetyypeille. Laajuus on kutakuinkin ennallaan - asunto-iv-koneiden luettelossa yksiköiden käytössä kirjavuutta, yksi ilmavirta (maximum flow rate) pitää ilmoittaa m3/h ja toinen (refe- Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 4

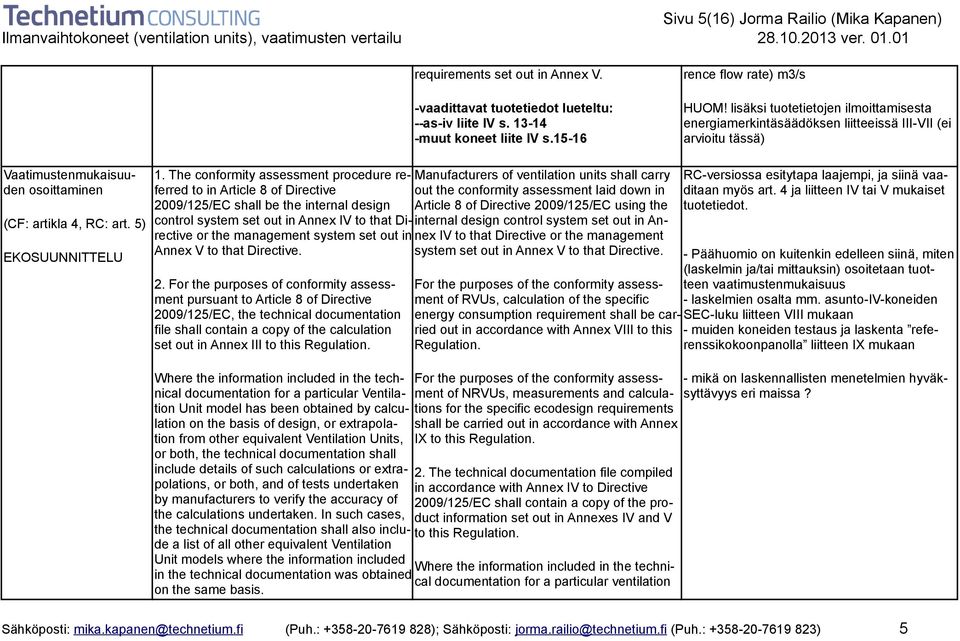

5 Sivu 5(16) Jorma Railio (Mika Kapanen) requirements set out in Annex V. -vaadittavat tuotetiedot lueteltu: --as-iv liite IV s muut koneet liite IV s rence flow rate) m3/s HUOM! lisäksi tuotetietojen ilmoittamisesta energiamerkintäsäädöksen liitteeissä III-VII (ei arvioitu tässä) Vaatimustenmukaisuuden osoittaminen (CF: artikla 4, RC: art. 5) 1. The conformity assessment procedure referred to in Article 8 of Directive out the conformity assessment laid down in Manufacturers of ventilation units shall carry 2009/125/EC shall be the internal design Article 8 of Directive 2009/125/EC using the control system set out in Annex IV to that Directive or the management system set out in nex IV to that Directive or the management internal design control system set out in An- Annex V to that Directive. system set out in Annex V to that Directive. 2. For the purposes of conformity assessment pursuant to Article 8 of Directive 2009/125/EC, the technical documentation file shall contain a copy of the calculation set out in Annex III to this Regulation. For the purposes of the conformity assessment of RVUs, calculation of the specific energy consumption requirement shall be carried out in accordance with Annex VIII to this Regulation. RC-versiossa esitytapa laajempi, ja siinä vaaditaan myös art. 4 ja liitteen IV tai V mukaiset tuotetiedot. - Päähuomio on kuitenkin edelleen siinä, miten (laskelmin ja/tai mittauksin) osoitetaan tuotteen vaatimustenmukaisuus - laskelmien osalta mm. asunto-iv-koneiden SEC-luku liitteen VIII mukaan - muiden koneiden testaus ja laskenta referenssikokoonpanolla liitteen IX mukaan Where the information included in the technical documentation for a particular Ventilation Unit model has been obtained by calculation on the basis of design, or extrapolation from other equivalent Ventilation Units, or both, the technical documentation shall include details of such calculations or extrapolations, or both, and of tests undertaken by manufacturers to verify the accuracy of the calculations undertaken. In such cases, the technical documentation shall also include a list of all other equivalent Ventilation Unit models where the information included in the technical documentation was obtained on the same basis. For the purposes of the conformity assessment of NRVUs, measurements and calculations for the specific ecodesign requirements shall be carried out in accordance with Annex IX to this Regulation. 2. The technical documentation file compiled in accordance with Annex IV to Directive 2009/125/EC shall contain a copy of the product information set out in Annexes IV and V to this Regulation. Where the information included in the technical documentation for a particular ventilation - mikä on laskennallisten menetelmien hyväksyttävyys eri maissa? Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 5

6 Sivu 6(16) Jorma Railio (Mika Kapanen) unit model has been obtained by calculation on the basis of design, or extrapolation from other equivalent ventilation units, or both, the technical documentation shall include the following information: (a) details of such calculations or extrapolations, or both; (b) details of tests undertaken by manufacturers to verify the accuracy of the calculations and extrapolations; (c) a list of any other ventilation unit models where the information included in the technical documentation was obtained on the same basis. markkinavalvonta (viranomaisasia, ei arvioida tässä) CF/ art.5, RC / art.6 parhaat tuotteet Benchmarks RC / art.7 liitteessä VII on esitetty parhaiden tuotteiden arvoja säädöksen - ks. Benchmark-kohta tämän taulukon viimeiseltä sivulta Uudelleentarkastelu (CF: artikla 7, RC: Art.8) The Commission shall review this Regulation in the light of technological progress no later than five years after its entry into force and present the result of this review to the Ecodesign Consultation Forum. The review The Commission shall review this Regulation in the light of technological progress no later than 1 January 2019 and present the results of this review to the Consultation Forum. - onko ehdotettu aika sopiva aika tarkastella vaatimustasoa - tulisiko pienet VU (<30W moottorit) ottaa mukaan säädökseen nyt vai vasta uudelleentar- Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 6

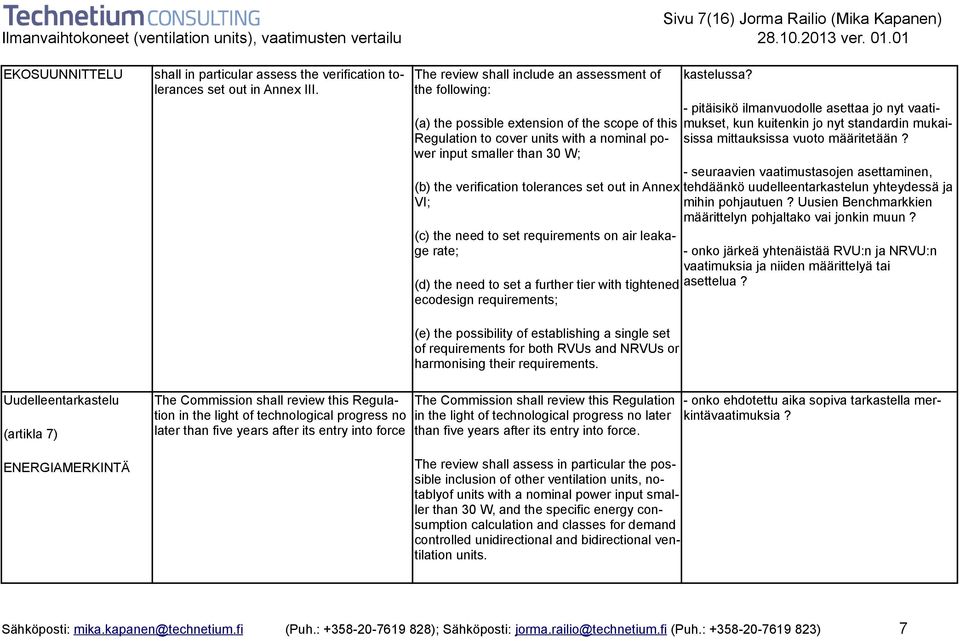

7 Sivu 7(16) Jorma Railio (Mika Kapanen) shall in particular assess the verification tolerances set out in Annex III. The review shall include an assessment of the following: (a) the possible extension of the scope of this Regulation to cover units with a nominal power input smaller than 30 W; (b) the verification tolerances set out in Annex VI; (c) the need to set requirements on air leakage rate; (d) the need to set a further tier with tightened ecodesign requirements; (e) the possibility of establishing a single set of requirements for both RVUs and NRVUs or harmonising their requirements. kastelussa? - pitäisikö ilmanvuodolle asettaa jo nyt vaatimukset, kun kuitenkin jo nyt standardin mukaisissa mittauksissa vuoto määritetään? - seuraavien vaatimustasojen asettaminen, tehdäänkö uudelleentarkastelun yhteydessä ja mihin pohjautuen? Uusien Benchmarkkien määrittelyn pohjaltako vai jonkin muun? - onko järkeä yhtenäistää RVU:n ja NRVU:n vaatimuksia ja niiden määrittelyä tai asettelua? Uudelleentarkastelu (artikla 7) The Commission shall review this Regulation in the light of technological progress no later than five years after its entry into force The Commission shall review this Regulation in the light of technological progress no later than five years after its entry into force. - onko ehdotettu aika sopiva tarkastella merkintävaatimuksia? ENERGIAMERKINTÄ The review shall assess in particular the possible inclusion of other ventilation units, notablyof units with a nominal power input smaller than 30 W, and the specific energy consumption calculation and classes for demand controlled unidirectional and bidirectional ventilation units. Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 7

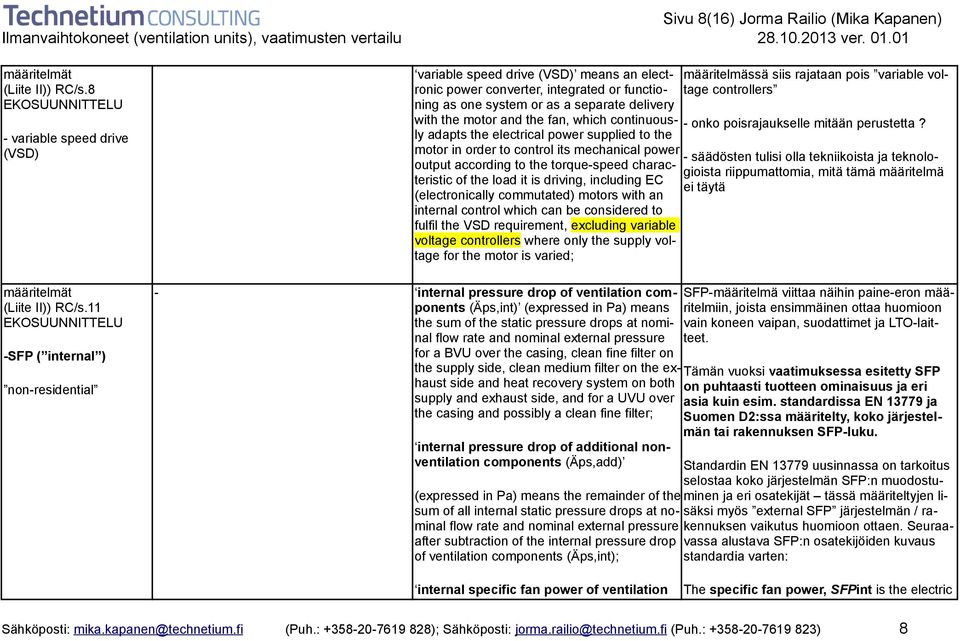

8 Sivu 8(16) Jorma Railio (Mika Kapanen) määritelmät (Liite II)) RC/s.8 - variable speed drive (VSD) määritelmät (Liite II)) RC/s.11 -SFP ( internal ) non-residential variable speed drive (VSD) means an electronic power converter, integrated or functioning as one system or as a separate delivery with the motor and the fan, which continuously adapts the electrical power supplied to the motor in order to control its mechanical power output according to the torque-speed characteristic of the load it is driving, including EC (electronically commutated) motors with an internal control which can be considered to fulfil the VSD requirement, excluding variable voltage controllers where only the supply voltage for the motor is varied; - internal pressure drop of ventilation components (Äps,int) (expressed in Pa) means the sum of the static pressure drops at nominal flow rate and nominal external pressure for a BVU over the casing, clean fine filter on the supply side, clean medium filter on the exhaust side and heat recovery system on both supply and exhaust side, and for a UVU over the casing and possibly a clean fine filter; internal pressure drop of additional nonventilation components (Äps,add) määritelmässä siis rajataan pois variable voltage controllers - onko poisrajaukselle mitään perustetta? - säädösten tulisi olla tekniikoista ja teknologioista riippumattomia, mitä tämä määritelmä ei täytä SFP-määritelmä viittaa näihin paine-eron määritelmiin, joista ensimmäinen ottaa huomioon vain koneen vaipan, suodattimet ja LTO-laitteet. Tämän vuoksi vaatimuksessa esitetty SFP on puhtaasti tuotteen ominaisuus ja eri asia kuin esim. standardissa EN ja Suomen D2:ssa määritelty, koko järjestelmän tai rakennuksen SFP-luku. Standardin EN uusinnassa on tarkoitus selostaa koko järjestelmän SFP:n muodostuminen ja eri osatekijät tässä määriteltyjen li- (expressed in Pa) means the remainder of the sum of all internal static pressure drops at nominal flow rate and nominal external pressure kennuksen vaikutus huomioon ottaen. Seuraasäksi myös external SFP järjestelmän / ra- after subtraction of the internal pressure drop vassa alustava SFP:n osatekijöiden kuvaus of ventilation components (Äps,int); standardia varten: internal specific fan power of ventilation The specific fan power, SFPint is the electric Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 8

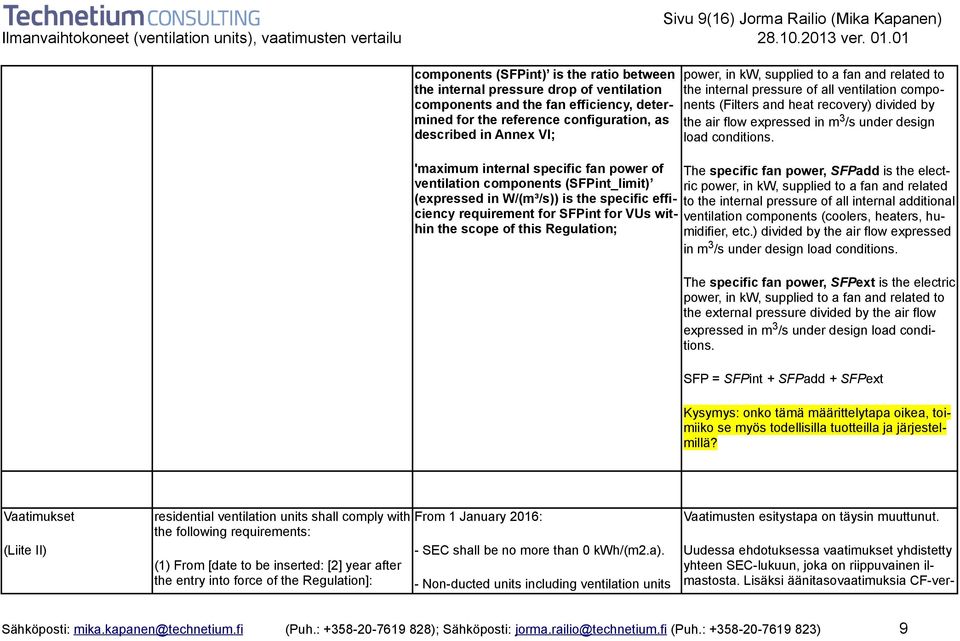

9 Sivu 9(16) Jorma Railio (Mika Kapanen) components (SFPint) is the ratio between the internal pressure drop of ventilation components and the fan efficiency, determined for the reference configuration, as described in Annex VI; 'maximum internal specific fan power of ventilation components (SFPint_limit) (expressed in W/(m³/s)) is the specific efficiency requirement for SFPint for VUs within the scope of this Regulation; power, in kw, supplied to a fan and related to the internal pressure of all ventilation components (Filters and heat recovery) divided by the air flow expressed in m 3 /s under design load conditions. The specific fan power, SFPadd is the electric power, in kw, supplied to a fan and related to the internal pressure of all internal additional ventilation components (coolers, heaters, humidifier, etc.) divided by the air flow expressed in m 3 /s under design load conditions. The specific fan power, SFPext is the electric power, in kw, supplied to a fan and related to the external pressure divided by the air flow expressed in m 3 /s under design load conditions. SFP = SFPint + SFPadd + SFPext Kysymys: onko tämä määrittelytapa oikea, toimiiko se myös todellisilla tuotteilla ja järjestelmillä? Vaatimukset (Liite II) residential ventilation units shall comply with the following requirements: (1) From [date to be inserted: [2] year after the entry into force of the Regulation]: From 1 January 2016: - SEC shall be no more than 0 kwh/(m2.a). - Non-ducted units including ventilation units Vaatimusten esitystapa on täysin muuttunut. Uudessa ehdotuksessa vaatimukset yhdistetty yhteen SEC-lukuun, joka on riippuvainen ilmastosta. Lisäksi äänitasovaatimuksia CF-ver- Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 9

10 Sivu 10(16) Jorma Railio (Mika Kapanen) residential all Ventilation Units shall be equipped with a multi-speed drive or VSD; all Balanced Ventilation Units shall have a by-passable heat recovery system; the thermal efficiency of heat recovery systems (HRS) shall be at least 75%; the specific power input SPI shall be less than or equal to 0,23 W/m³/h for unidirectional ventilation units and 0,35 W/m³/h for balanced ventilation units; intended to be equipped with one duct connection on either supply or extract air side shall have a maximum LWA of 45 db. - All VUs shall be equipped with a multi-speed drive or variable speed drive. - All BVUs shall have a thermal by-passable heat recovery system. From 1 January 2018: SEC laskentaohjeet on esitetty liitteessä VIII (ehdotuksen s ; tässä vain pesiossa SEC-luku oli mukana, mutta vain energiamerkinnän puolella SEC:n käyttö tulisi vähintäänkin kyseenalaistaa. Sen lukuisista osatekijöistä osaa ei voida pitää TUOTTEEN ominaisuuksina, lisäksi laskennassa on primäärienergiakerrointa ja erinäisiä teknisiä oletuksia. Se on myös riippuvainen ilmastosta tätä on hiukan avattu liitteen VIII taulukossa (s.22), jossa on laskentaparametreja kolmelle ilmastovyöhykkeelle, mm. sisä ja ulkolämpötilan keskimääräinen ero lämmityskaudella, sulatusjakson pituus jne. Taulukon lopussa on erinäisiä oletusarvoja. Sound power level (LWA), indoors shall be no more than 45 db re 1pw at reference conditions (measured in duct for central units). (2) From [date to be inserted: [4] years after the entry into force of the Regulation]: the thermal efficiency shall be more than or equal to 80% for local and 85% for central units with HRS; the specific power input SPI shall be less than or equal to 0,18 W/m³/h for Exhaust Ventilation Units and 0,28 W/m³/h for Balanced Ventilation Units; - SEC shall be no more than -20 kwh/(m2.a). - Non-ducted units including ventilation units intended to be equipped with one duct connection on either supply or extract air side shall have a maximum LWA of 40 db. - All VUs shall be equipped with a multi-speed drive or variable speed drive. - All BVUs shall have a thermal by-passable heat recovery system. - Ventilation units with a filter shall be equipped with a visual filter change warning signal SEC-laskelmia tulisi tehdä muutamille tyypillisiille tuotteille laskentaparametrien arvioimiseksi => oletteko laskeneet SEC-arvoja IV-koneillenne säädösehdotuksen kaavojen mukaan? => millaisia arvoja olette saaneet? Ventilation Units shall have a control system with a control factor less than or equal Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 10

11 Sivu 11(16) Jorma Railio (Mika Kapanen) to 0,9; ruskaava ja sen keskeisimmät osatekijät: Sound power level (LWA), indoors shall be no more than 40 db re 1pw at reference conditions (measured in duct for central units). Internal and external leakage for residential ducted balanced ventilation units with HRS using recuperative heat exchanger shall not be more than 10% when measured according to pressurisation test method at 100 Pa for internal leakage and 250 Pa for external leakage The specific energy consumption SEC is calculated with the following equation: SEC= ta pef qnet MISC CTRLx SPI th ΔTh ηh -1 cair (qref qnet CTRL MISC (1-ηt))+Qdefr where SEC is Specific Energy Consumption for ventilation per m² heated floor area of a (HUOM! itse säädösehdotuksessa kaavojen ala- ja yläindeksit ovat kohdallaan, kopioidussa otteessa vain osa näistä on kopioitunut oikein) dwelling or building [kwh/(m².a)]; Internal and external leakage for residential ducted balanced ventilation units with a HRS using a regenerative heat exchanger ta is annual operating hours [h/a]; shall not be more than 6% when measured according to the tracer gas chamber method pef is primary energy factor for electric power generation and distribution [-]; or not more than 4% when measured according to the tracer gas in-duct method qnet is net ventilation rate demand per m² heated floor area [m³/h.m²]; Internal and external leakage for residential non-ducted balanced ventilation units with HRS shall not be more than 10%, fraction of extract air in supply air, when measured according to pressurisation test method at 20 Pa for internal leakage and 50 Pa for external leakage. MISC is an aggregated general typology factor, incorporating factors for ventilation effectiveness, duct leakage and extra infiltration [-]; Mixing rate for a local balanced ventilation units with fixed air terminals shall not be CTRL is ventilation control factor [-]; Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 11

12 Sivu 12(16) Jorma Railio (Mika Kapanen) more than 10%. The ventilation unit shall be equipped with a visual filter change warning signal. x is an exponent that takes into account non-linearity between thermal energy and electricity saving, depending on motor and drive characteristics [-]; SPI is Specific Power Input [kw/(m³/h)]; th is total hours heating season [h]; ΔTh is the average difference in indoor (19 C) and outdoor temperature over a heating season, minus 3K correction for solar and internal gains [K]; ηh is the average space heating efficiency [-]; cair is the specific heat capacity of air at constant pressure and density [kwh/(m³ K)]; qref is the reference natural ventilation rate per m² heated floor area [m³/h.m²]; ηt is the thermal efficiency of heat recovery [-]; Qdefr is the annual heating energy per m² heated floor area [kwh/m².a] for defrosting, based on a variable electric resistan- Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 12

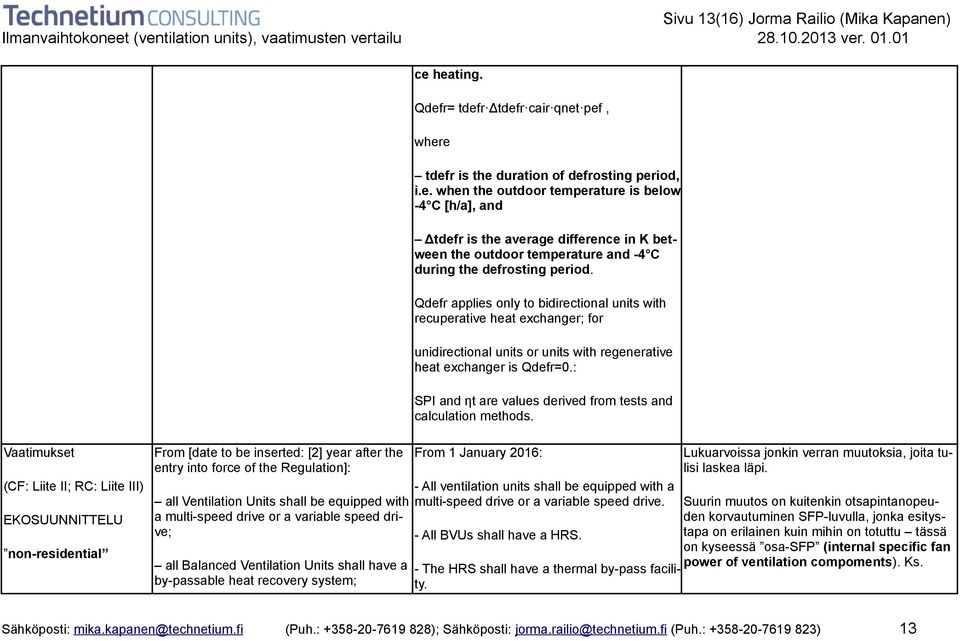

13 Sivu 13(16) Jorma Railio (Mika Kapanen) ce heating. Qdefr= tdefr Δtdefr cair qnet pef, where tdefr is the duration of defrosting period, i.e. when the outdoor temperature is below -4 C [h/a], and Δtdefr is the average difference in K between the outdoor temperature and -4 C during the defrosting period. Qdefr applies only to bidirectional units with recuperative heat exchanger; for unidirectional units or units with regenerative heat exchanger is Qdefr=0.: SPI and ηt are values derived from tests and calculation methods. Vaatimukset (CF: Liite II; RC: Liite III) non-residential From [date to be inserted: [2] year after the entry into force of the Regulation]: all Ventilation Units shall be equipped with a multi-speed drive or a variable speed drive; all Balanced Ventilation Units shall have a by-passable heat recovery system; From 1 January 2016: - All ventilation units shall be equipped with a multi-speed drive or a variable speed drive. - All BVUs shall have a HRS. - The HRS shall have a thermal by-pass facility. Lukuarvoissa jonkin verran muutoksia, joita tulisi laskea läpi. Suurin muutos on kuitenkin otsapintanopeuden korvautuminen SFP-luvulla, jonka esitystapa on erilainen kuin mihin on totuttu tässä on kyseessä osa-sfp (internal specific fan power of ventilation compoments). Ks. Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 13

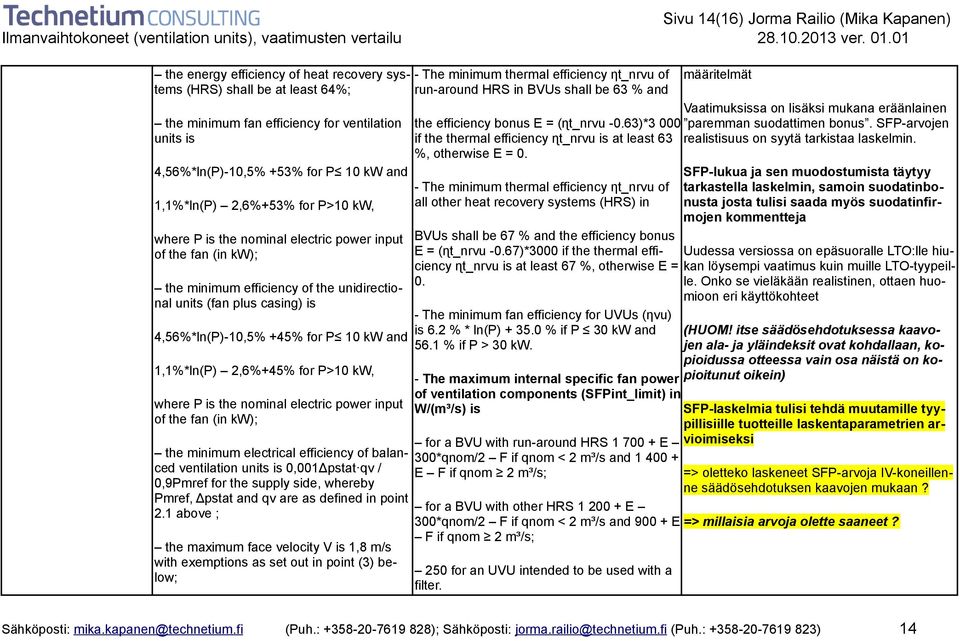

14 Sivu 14(16) Jorma Railio (Mika Kapanen) the energy efficiency of heat recovery systems (HRS) shall be at least 64%; the minimum fan efficiency for ventilation units is 4,56%*ln(P)-10,5% +53% for P 10 kw and 1,1%*ln(P) 2,6%+53% for P>10 kw, where P is the nominal electric power input of the fan (in kw); the minimum efficiency of the unidirectional units (fan plus casing) is 4,56%*ln(P)-10,5% +45% for P 10 kw and 1,1%*ln(P) 2,6%+45% for P>10 kw, where P is the nominal electric power input of the fan (in kw); the minimum electrical efficiency of balanced ventilation units is 0,001Δpstat qv / 0,9Pmref for the supply side, whereby Pmref, Δpstat and qv are as defined in point 2.1 above ; the maximum face velocity V is 1,8 m/s with exemptions as set out in point (3) below; - The minimum thermal efficiency ηt_nrvu of run-around HRS in BVUs shall be 63 % and the efficiency bonus E = (ɳt_nrvu -0.63)*3 000 if the thermal efficiency ɳt_nrvu is at least 63 %, otherwise E = 0. - The minimum thermal efficiency ηt_nrvu of all other heat recovery systems (HRS) in BVUs shall be 67 % and the efficiency bonus E = (ɳt_nrvu -0.67)*3000 if the thermal efficiency ɳt_nrvu is at least 67 %, otherwise E = kan löysempi vaatimus kuin muille LTO-tyypeil- Uudessa versiossa on epäsuoralle LTO:lle hiu- 0. le. Onko se vieläkään realistinen, ottaen huomioon eri käyttökohteet - The minimum fan efficiency for UVUs (ηvu) is 6.2 % * ln(p) % if P 30 kw and 56.1 % if P > 30 kw. - The maximum internal specific fan power of ventilation components (SFPint_limit) in W/(m³/s) is for a BVU with run-around HRS E 300*qnom/2 F if qnom < 2 m³/s and E F if qnom 2 m³/s; for a BVU with other HRS E 300*qnom/2 F if qnom < 2 m³/s and E F if qnom 2 m³/s; 250 for an UVU intended to be used with a filter. määritelmät Vaatimuksissa on lisäksi mukana eräänlainen paremman suodattimen bonus. SFP-arvojen realistisuus on syytä tarkistaa laskelmin. SFP-lukua ja sen muodostumista täytyy tarkastella laskelmin, samoin suodatinbonusta josta tulisi saada myös suodatinfirmojen kommentteja (HUOM! itse säädösehdotuksessa kaavojen ala- ja yläindeksit ovat kohdallaan, kopioidussa otteessa vain osa näistä on kopioitunut oikein) SFP-laskelmia tulisi tehdä muutamille tyypillisiille tuotteille laskentaparametrien arvioimiseksi => oletteko laskeneet SFP-arvoja IV-koneillenne säädösehdotuksen kaavojen mukaan? => millaisia arvoja olette saaneet? Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 14

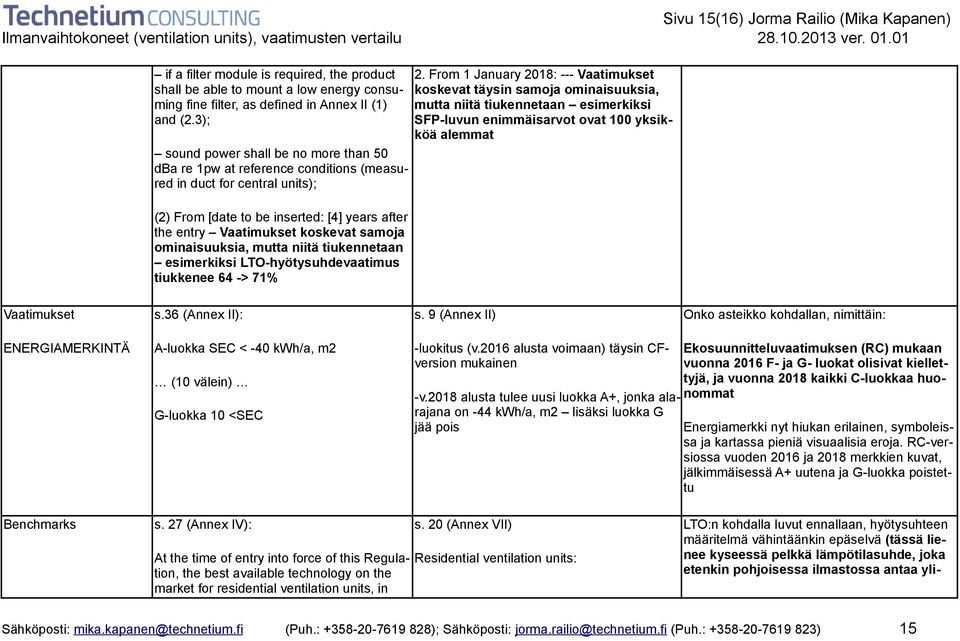

15 Sivu 15(16) Jorma Railio (Mika Kapanen) if a filter module is required, the product shall be able to mount a low energy consuming fine filter, as defined in Annex II (1) and (2.3); sound power shall be no more than 50 dba re 1pw at reference conditions (measured in duct for central units); (2) From [date to be inserted: [4] years after the entry Vaatimukset koskevat samoja ominaisuuksia, mutta niitä tiukennetaan esimerkiksi LTO-hyötysuhdevaatimus tiukkenee 64 -> 71% 2. From 1 January 2018: --- Vaatimukset koskevat täysin samoja ominaisuuksia, mutta niitä tiukennetaan esimerkiksi SFP-luvun enimmäisarvot ovat 100 yksikköä alemmat Vaatimukset s.36 (Annex II): s. 9 (Annex II) Onko asteikko kohdallan, nimittäin: ENERGIAMERKINTÄ A-luokka SEC < -40 kwh/a, m2 (10 välein) G-luokka 10 <SEC -luokitus (v.2016 alusta voimaan) täysin CFversion mukainen Ekosuunnitteluvaatimuksen (RC) mukaan vuonna 2016 F- ja G- luokat olisivat kiellettyjä, ja vuonna 2018 kaikki C-luokkaa huo- -v.2018 alusta tulee uusi luokka A+, jonka alarajana on -44 kwh/a, m2 lisäksi luokka G nommat jää pois Energiamerkki nyt hiukan erilainen, symboleissa ja kartassa pieniä visuaalisia eroja. RC-versiossa vuoden 2016 ja 2018 merkkien kuvat, jälkimmäisessä A+ uutena ja G-luokka poistettu Benchmarks s. 27 (Annex IV): At the time of entry into force of this Regulation, the best available technology on the market for residential ventilation units, in s. 20 (Annex VII) Residential ventilation units: LTO:n kohdalla luvut ennallaan, hyötysuhteen määritelmä vähintäänkin epäselvä (tässä lienee kyseessä pelkkä lämpötilasuhde, joka etenkin pohjoisessa ilmastossa antaa yli- Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 15

16 Sivu 16(16) Jorma Railio (Mika Kapanen) terms of their specific power input SPI is 0,08 W/m³/h. (a) SEC: -42 kwh/(m2.a) for BVUs, and -35 kwh/(m2.a) for UVUs. Residential ventilation units with heat recovery system are on the market with declared (b) Heat recovery ƒåt: 90% for BVUs. heat recovery thermal efficiencies up to Non-residential ventilation units: 90%. (a) SFPint: 150 W/(m3/s) below the Tier 2 limit for NRVUs with flow rate.2 m3/s, Non-residential ventilation units with heat recovery system are on the market with declared heat recovery energy efficiencies up to and 250 W/(m3/s) below the Tier 2 limit for 85%. custom-built NRVUs with flow optimistisen kuvan LTO-systeemistä) - ei ole ilmoitettu olosuhteita tai kokoonpanoa missä nuo arvot on määritetty rate <2 m3/ and at the Tier 2 limit for modular NRVUs (b) Heat recovery.t_nrvu: 85%, and with runaround heat recovery systems 80%. Sähköposti: mika.kapanen@technetium.fi (Puh.: ); Sähköposti: jorma.railio@technetium.fi (Puh.: ) 16
