1 Konekorttitiedot Kätisyys: H=Oikea, V=Vasen Tuote Tuotekoodi Määrä ATEM-04-AA-EN-CI-V-00 Runkotyyppi AA-50 Kätisyys V 4 kpl säätöjalkoja ETET-0 Vastavirtasiirrin ATMM-04-A-XP-ODS-V-MX-00 Vastavirtavaihdin patentoidulla sulatustoiminnolla Suodatin tuloilma ATEF-04-F7 F7/ePM-60% x650x287 L=320-9P U-putki manometri MIET-FB-0 Puhallin tuloilma ELFF-025Z-EC W-M Puhallin, -vaiheinen 230 V 0,5 kw EC-moottori Puhallin poistoilma ELFF-025Z-EC W-M Puhallin, -vaiheinen 230 V 0,5 kw EC-moottori Suodatin poistoilma ATEF-04-F5 M5/ePM0-60% x650x287 L=320-7P U-putki manometri MIET-FB-0 Ilmalämmitin (sisäkäyttöön) ATET-EV Ohjausvarusteet MXT-04-M--Z0A0 Energiavalvonta EWA-0 ECO-energiaoptimointisäätö STA-00 Ilmamääräsäätö: TF, PF STB-06-M2 Sähkölämmityksen sisäinen ohjaus STD-08-K Lukittava pääkatkaisin (kuormituksen erotin) STF-0-6 A Suodatinvahti TF, PF STG-0-M2 Kommunikointi BACnet STI-05 Kommunikointi Modbus RTU STI-06 Modbus TCP/IP -standardi Tekstimuotionen web-palvelin TCP/IP standardin kautta App IV Produkt AHU Controls Standard IV Produkt Designer G3 Versio Laskettu versiolla

Energialaskelma Olosuhteet TULOILMA POISTOILMA Ilmamäärä 0,30 0,30 m³/s Lämpötila 20,0 22,0 Vuosikeskilämpötila 6,4 Mitoitusulkolämpötila -26 Sähköenergian hinta,20 EUR/kWh Lämpöenergianhinta 0,60

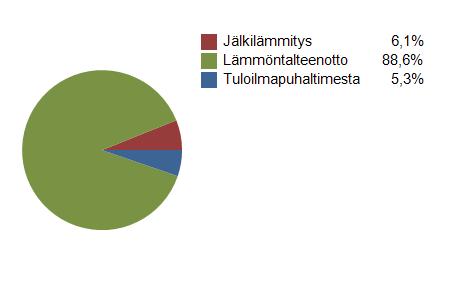

2 Energialaskelma Olosuhteet TULOILMA POISTOILMA Ilmamäärä 0,30 0,30 m³/s Lämpötila 20,0 22,0 Vuosikeskilämpötila 6,4 Mitoitusulkolämpötila -26 Sähköenergian hinta,20 EUR/kWh Lämpöenergianhinta 0,60 EUR/kWh Käyttöaika tuntia/vuosi Lämmöntalteenotto Vastavirta ODS Lämpötilahyötysuhde (kuiva) (EN308) 85, % Vuosilämpötilahyötysuhde 8,9 % (tuloilmasta, ei käytössä suomessa) Vuosienergiahyötysuhde 88,7 % ENERGIAN TALTEENOTTO naistarve kwh Jälkilämmitys 90 kwh Lämmöntalteenotto 3 05 kwh Tuloilmapuhaltimesta 777 kwh (00%) (6,%) (88,7%) (5,3%) Kompressoreilta 0 kwh KÄYTTÖENERGIATARVE Tuloilmapuhallin Poistoilmapuhallin Kompressorit kwh/vuosi kwh/vuosi kwh/vuosi nais 590 kwh/vuosi Käyttökustannukset Sähkö puhaltimet Jälkilämmitys nais EUR/vuosi EUR/vuosi EUR/vuosi IV Produkt Designer G3 Versio Laskettu versiolla

3 Mittakuva Ilmastointikone Leveys Korkeus Pituus Paino 748 mm 570 mm 820 mm 298 kg Huom! Varaa riittävä huoltotila avautuville tarkastusluukuille ja putkikytkennöille Sähkö- ja putkiliitännöille tarvitaan vapaata tilaa vähintään 50 mm ilmastointikoneen sähkölaitepäädyn puolella. Kahvojen vaatima lisätila 60 mm. Listaliitoksen tarvitsema lisätila 40 mm. Sähkökäyttöisen ilmanlämmittimen saa asentaa vain sisään IV Produkt Designer G3 Versio Laskettu versiolla

4 Mittakuva Ilmastointikone Leveys Korkeus Pituus Paino 748 mm 570 mm 820 mm 298 kg Kanavavarusteet Ilmalämmitin (sisäkäyttöön) 0 kg Liitäntämitat: Ilmastointikone ø35 mm IV Produkt Designer G3 Versio Laskettu versiolla

5 Tekniset tiedot (2) Tämän koneen sähkötehokkuusluku (SFPv) on laskettu puhtailla suodattimilla, roottorin puhtaaksipuhallus ja lisäpainehäviö huomioiden SFPv-LUKU (SFPv) Laskelma Ilmastointikone,77 Ecodesign 208-Hyväksytty kw/(m³/s) MITAT JA PAINOT Leveys 748 mm Korkeus 570 mm Pituus 820 mm Paino 298 kg CASING MODEL, EN886 AA-50 PERUSTIEDOT Tuloilma Poistoilma Alkutiedot Ilmamäärä 0,30 0,30 m³/s Kanavapaine Pa Ulkoisen painehäviön jakautuminen Ulkoilma/Tuloilma Poistoilma/Jäteilma (60/200) (200/60) Pa Laskelma Otsapintanopeus,, m/s Suodatin F7/ePM-60% / M5/ePM0-60% Pa Alkupainehäviö (62) (38) Pa Loppupainehäviö (42) (8) Pa Vastavirtasiirrin Pa Sulatuspelti 5 Pa Ilmalämmitin (sisäkäyttöön) 4 Pa Liitäntähäviö Pa Koneen painehäviöt Pa PUHALTIMET Laskelma Tuloilma Poistoilma naispainehäviö Pa Kierrosnopeus r/m naishyötysuhde 53,3 54,4 % Sähköteho mitoitusp. 0,30 0,27 kw Sähköteho puhtailla suod. 0,28 0,25 kw Moottoriteho 0,50 0,50 kw Virta 230 V, -vaihe 2,2 2,2 A Max. kierrokset r/m Moottorin tehoreservi % Puhallintyyppi EC250ZCPR-G EC250ZCPR-G K-arvo ilmamäärämittaukselle 60,00 60,00 Palotilanteessa max ilmanlämpötilalla 60min Puhallinpaketin paino 2 2 kg IV Produkt Designer G3 Versio Laskettu versiolla

6 Tekniset tiedot 2 (2) ÄÄNITIEDOT (ääniteho) Taajuus Tuloilma: Ympäristöön Ulkoilma Tuloilma Poistoilma: Ympäristöön Poistoilma Jäteilma nais: Ympäristöön k k k k Kok onai s (A) (A) (A) (A) (A) (A) (A) VASTAVIRTASIIRRIN LTO:n tyyppi XP Alkutiedot Tuloilman lämpötila -26,0 Ulkoilman suhteellinen kosteus 80 % Poistoilman lämpötila 22,0 Poistoilman suhteellinen kosteus 30 % Laskelma Tuloilma LTO:n jälkeen 5,2 Tuloilmanlt LTO:n jälkeen (huurtumistilanne) -,6 Jäteilman lämpötila -3,4 Lämpötilahyötysuhde (kuiva) (EN308) 85, % Kuivalämpötilahyötysuhde tasailmavirroilla 85,% Entalpia hyötysuhde 92,4 % ILMALÄMMITIN (SISÄKÄYTTÖÖN) Alkutiedot Tuloilman lämpötila -,6 Toivottu ilman lämpötila 20,0 Laskelma Ilmanlämpötila ulos 20,0 Tehovaihtoehto 2 Lämmitysteho 9,0 kw Lämmitysteho (vaadittu) 7,8 kw Nimellisvirta 3,0 A SULAKESUOSITUS Ilmastointikone Sähkölämmitys 0A Type C 3x400V+N 6A 3x400V IV Produkt Designer G3 Versio Laskettu versiolla

7 Puhallinkäyrä Tuloilma Ilmamäärä naispainehäviö Kierrosnopeus Moottoriteho Max. kierrokset Puhallintyyppi K-arvo ilmamäärämittaukselle 0, , EC250ZCPR-G 60,00 m³/s Pa r/m kw r/m IV Produkt Designer G3 Versio Laskettu versiolla

8 Puhallinkäyrä Poistoilma Ilmamäärä naispainehäviö Kierrosnopeus Moottoriteho Max. kierrokset Puhallintyyppi K-arvo ilmamäärämittaukselle 0, , EC250ZCPR-G 60,00 m³/s Pa r/m kw r/m IV Produkt Designer G3 Versio Laskettu versiolla

Ecodesign data () COMMISSION REGULATION (EU) No 253/204 Ecodesign Type of unit NRVU-BVU Fan drive VSD Thermal efficency dry % 85, Min efficiency 206 % 67 Min efficiency 208 % 73 SFPint W/(m³/s) 733

9 Ecodesign data () COMMISSION REGULATION (EU) No 253/204 Ecodesign Type of unit NRVU-BVU Fan drive VSD Thermal efficency dry % 85, Min efficiency 206 % 67 Min efficiency 208 % 73 SFPint W/(m³/s) 733 Efficiency bonus HRS 206 W/(m³/s) 543 Max SFPint 206 W/(m³/s) 698 Efficiency bonus HRS 208 W/(m³/s) 363 Max SFPint 208 W/(m³/s) 48 Ecodesign 206 Ecodesign 208 Yes Yes External leakage % < Internal leakage % < Energy class filter M5 Energy class filter M6 Energy class filter F7 Energy class filter F8 Energy class filter F9 E E A C C Eurovent Energy Efficiency class A+ f s-pref 0, IV Produkt Designer G3 Versio Laskettu versiolla
