VTT EXPERT SERVICES OY

Transkriptio

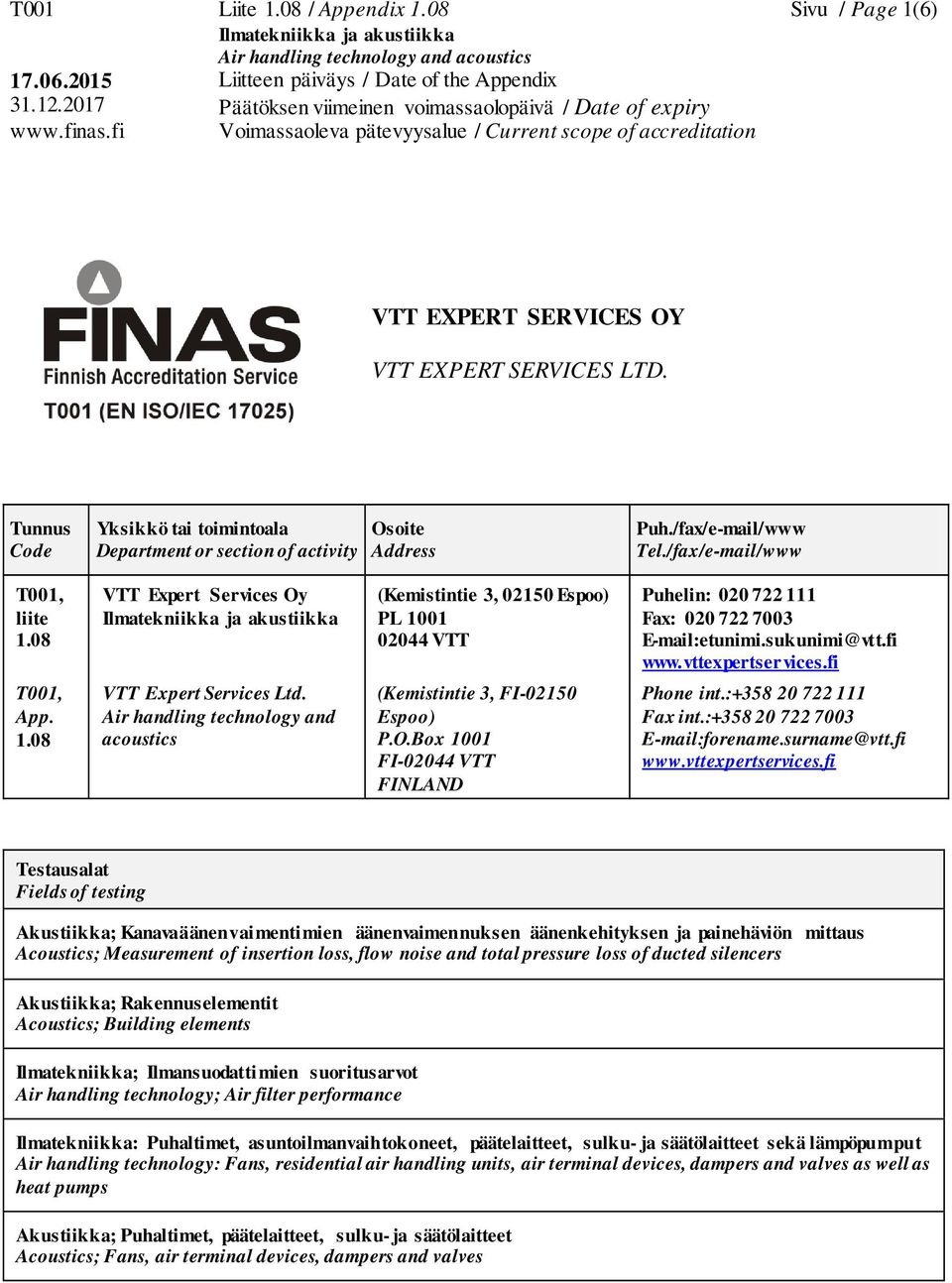

1 T001 Liite 1.08 / Appendix 1.08 Sivu / Page 1(6) VTT EXPERT SERVICES OY VTT EXPERT SERVICES LTD. Tunnus Code Yksikkö tai toimintoala Department or section of activity Osoite Address Puh./fax/ /www Tel./fax/ /www T001, liite 1.08 VTT Expert Services Oy (Kemistintie 3, Espoo) PL VTT Puhelin: Fax: etunimi.sukunimi@vtt.fi T001, App VTT Expert Services Ltd. Air handling technology and acoustics (Kemistintie 3, FI Espoo) P.O.Box 1001 FI VTT FINLAND Phone int.: Fax int.: forename.surname@vtt.fi Testausalat Fields of testing Akustiikka; Kanavaäänenvaimentimien äänenvaimennuksen äänenkehityksen ja painehäviön mittaus Acoustics; Measurement of insertion loss, flow noise and total pressure loss of ducted silencers Akustiikka; Rakennuselementit Acoustics; Building elements Ilmatekniikka; Ilmansuodatti mien suoritusarvot Air handling technology; Air filter performance Ilmatekniikka: Puhaltimet, asuntoilmanvaihtokoneet, päätelaitteet, sulku- ja säätölaitteet sekä lämpöpumput Air handling technology: Fans, residential air handling units, air terminal devices, dampers and valves as well as heat pumps Akustiikka; Puhaltimet, päätelaitteet, sulku- ja säätölaitteet Acoustics; Fans, air terminal devices, dampers and valves

2 T001 Liite 1.08 / Appendix 1.08 Sivu / Page 2(6) Akustiikka; Kanavaäänenvaimentimien äänenvaimennuksen äänenkehityksen ja painehäviön mittaus Acoustics; Measurement of insertion loss, flow noise and total pressure loss of ducted silencers Kanavaäänenvaimentimet Ducted silencers Äänilähteet Sound sources Ilmakanavat Air ducts Akustiikka; Rakennuselementit Acoustics; Building elements Seinät, lattiarakenteet, ikkunat ja ovet sekä pienet rakennusosat (esimerkiksi ulkoilmaventtiilit) Walls, floor structures, windows and doors as well as small technical elements (for example outdoor air intakes) Välipohjat ja lattian pintarakenteet Floors and floor coverings Välipohjat ja lattian pintarakenteet Floors and floor coverings Äänenvaimennus < 80 db Insertion loss < 80 db Äänenkehitys > 10 db Flow noise >10 db Total pressure loss < 8 kpa Ilmavirta < 20 m 3 /s Air volume flow < 20 m 3 /s Äänitehotaso > 10 db Sound power level > 10 db Ilmavirta < 20m 3 /s Air volume flow < 20 m 3 /s Ilmaääneneristävyyden laboratoriomittaukset: Ilmaääneneristävyyden ja ilmaääneneristysluvun määritys. Taajuusalue Hz Laboratory measurements of sound insulation: Determination of the sound reduction index and the weighted sound reduction index. Frequency range Hz Askelääneneristävyyden ja askeläänitason parannusluvun laboratoriomittaukset. Taajuusalue Hz. Laboratory measurements of impact sound insulation and the reduction of impact sound insulation. Frequency range Hz. Jälkikaiunta-ajan mittaukset. Taajuusalue Hz. Measurements of reverberation time. Frequency range Hz. ISO 7235:2003 ISO 11691:1995 ISO 3741:2010 ISO :2003 ISO :2003 ISO :2010 ISO :2010 ISO :2010 ISO :2010 EN ISO 717-1:2013 ISO :2008 EN ISO :2010 EN ISO 717-2:2013 ISO :2008

3 T001 Liite 1.08 / Appendix 1.08 Sivu / Page 3(6) Teiden meluesteet. Road traffic noise reducing devices. Noise barriers Teiden meluesteet Road traffic noise reducing devices Ääntä absorptoivat materiaalit ja rakenteet (esimerkiksi tuolit ja istuimet) Sound absorption materials and structures(for example chairs and seats) Ilmatekniikka; Ilmansuodattimien suoritusarvot Air handling technology; Air filter performance Ilmansuodattimet Air filters Ilmaääneneristävyyden laboratoriomittaukset: Ilmaääneneristävyyden, ilmaääneneristävyyden yksilukuarvon ja äänenabsorption yksilukuarvon määritys. Taajuusalue Hz Laboratory measurements of sound insulation: Determination of the sound reduction index, the single-number rating of airborne sound insulation and single-number rating of sound absorption. Frequency range Hz Akustiset ominaisuudet. Ääneneristävyyden mittaus Taajuusalue 200 Hz-5 khz Acoustic performance. Determination of sound insulation. Frequence range 200 Hz-5 khz Akustisen absorptiosuhteen määritys. Äänenabsorption luokitus. Taajuusalue Hz Measurement of sound absorption coefficient. Rating of sound absorption. Frequency range Hz Suoritusarvojen määritys. Ilmavirta 0,25 1,5 m 3 /s. Hiukkaskoko 0,2 4,5 µm. Testiaerosoli DEHS Air filter performance. Air flow rate 0,25 1,5 m 3 /s.particle size range 0,2 4,5 µm. Test aerosol DEHS EN :1997 EN :1997 EN :1997 ISO :2010 EN ISO 354:2003 SFS-EN :2013 EN ISO 354:2003 ISO 11654:1997 EN 779:2002 EN 779:2012

4 T001 Liite 1.08 / Appendix 1.08 Sivu / Page 4(6) Ilmansuodattimet Air filters Sähköisen suodatusvaikutuksen osuutta kuvaavan kertoimen määritys. Kokonaisen ilmansuodattimen varauksen poisto Determination of electrostatic enhancement factor. Discharging of complete air filter NT VVS 117 Ilmatekniikka: Puhaltimet, asuntoilmanvaihtokoneet, päätelaitteet, sulku- ja säätölaitteet sekä lämpöpumput Air handling technology: Fans, residential air handling units, air terminal devices, dampers and valves as well as heat pumps Puhaltimet Fans Asuntoilmanvaihtokoneet Residential air handling units Ilmanvaihdon päätelaitteet Air terminal devices Puhaltimen paine < 8 kpa Air volume flow < 20 m³/s Fan pressure < 8 kpa Ilmateknisten, lämpöteknisten ja ääniteknisten suoritusarvojen määrittäminen. Sähkötehon määrittäminen. Lämpötekniset suoritusarvot C Performance testing of aerodynamic, thermal and acoustic characteristics. Electric power input. Thermal characteristics C Virtaustekninen testaus sekoittava ilmanvaihto Ventilation for buildings Air terminal devices Aerodynamic testing and rating for mixed flow application. Pressure loss < 8kPa Air flow < 20 m³/s SFS-EN ISO 5801:2008 Industrial fans. Performance testing using standardized airways SFS-EN :2010 EN 12238:2001

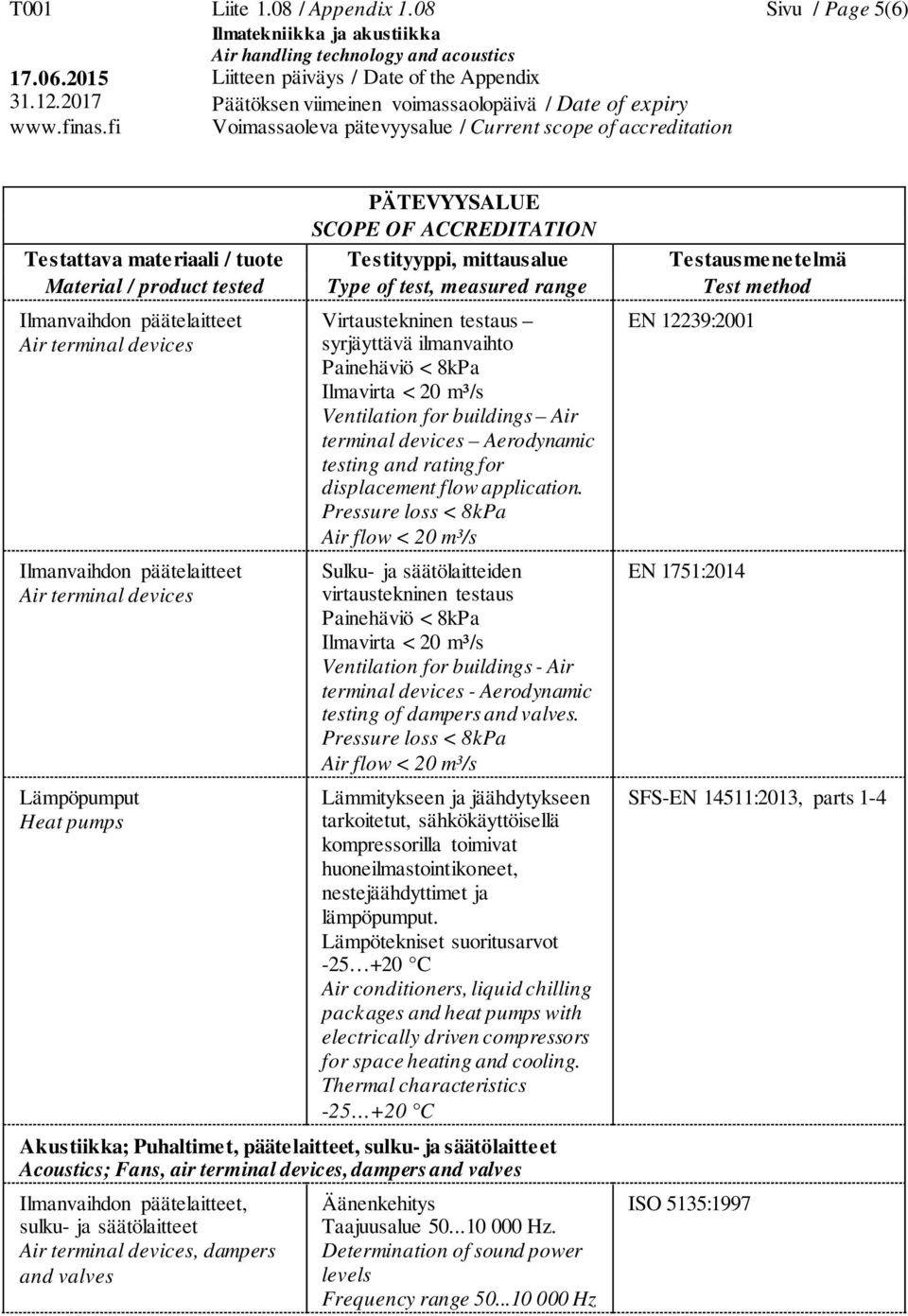

5 T001 Liite 1.08 / Appendix 1.08 Sivu / Page 5(6) Ilmanvaihdon päätelaitteet Air terminal devices Ilmanvaihdon päätelaitteet Air terminal devices Lämpöpumput Heat pumps Virtaustekninen testaus syrjäyttävä ilmanvaihto Ventilation for buildings Air terminal devices Aerodynamic testing and rating for displacement flow application. Pressure loss < 8kPa Air flow < 20 m³/s Sulku- ja säätölaitteiden virtaustekninen testaus Ventilation for buildings - Air terminal devices - Aerodynamic testing of dampers and valves. Pressure loss < 8kPa Air flow < 20 m³/s Lämmitykseen ja jäähdytykseen tarkoitetut, sähkökäyttöisellä kompressorilla toimivat huoneilmastointikoneet, nestejäähdyttimet ja lämpöpumput. Lämpötekniset suoritusarvot C Air conditioners, liquid chilling packages and heat pumps with electrically driven compressors for space heating and cooling. Thermal characteristics C Akustiikka; Puhaltimet, päätelaitteet, sulku- ja säätölaitteet Acoustics; Fans, air terminal devices, dampers and valves Ilmanvaihdon päätelaitteet, sulku- ja säätölaitteet Air terminal devices, dampers and valves Äänenkehitys Taajuusalue Hz. Determination of sound power levels Frequency range Hz EN 12239:2001 EN 1751:2014 SFS-EN 14511:2013, parts 1-4 ISO 5135:1997

6 T001 Liite 1.08 / Appendix 1.08 Sivu / Page 6(6) Puhaltimet Fans Äänenkehitys Taajuusalue Hz. Determination of sound power levels Frequency range Hz ISO :2004 ISO Äänitehon mittaukset tehdään standardin ISO 3741:2010 mukaisesti/ Sound power levels are determined according to ISO 3741:2010
