1 Kerrostalon painovoimainen ilmanvaihto Jari Ketola Insinööri YAMK, KM

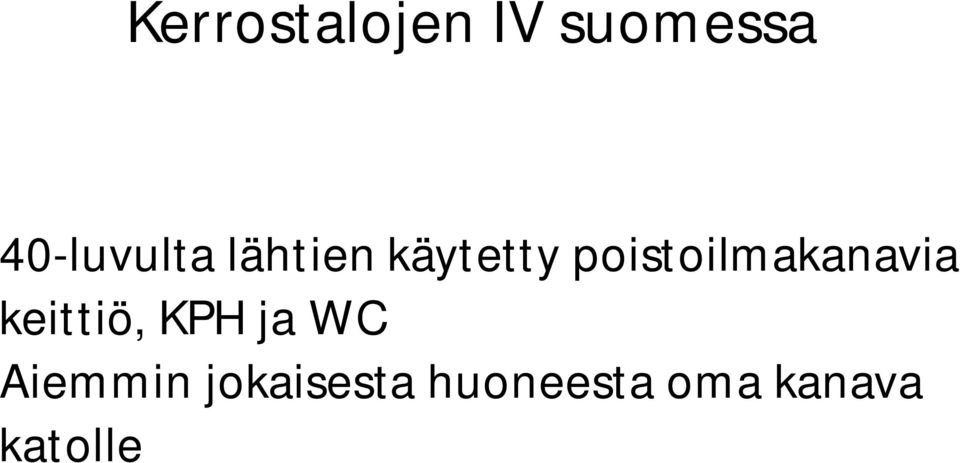

2 Kerrostalojen IV suomessa 40 luvulta lähtien käytetty poistoilmakanavia keittiö, KPH ja WC Aiemmin jokaisesta huoneesta oma kanava katolle

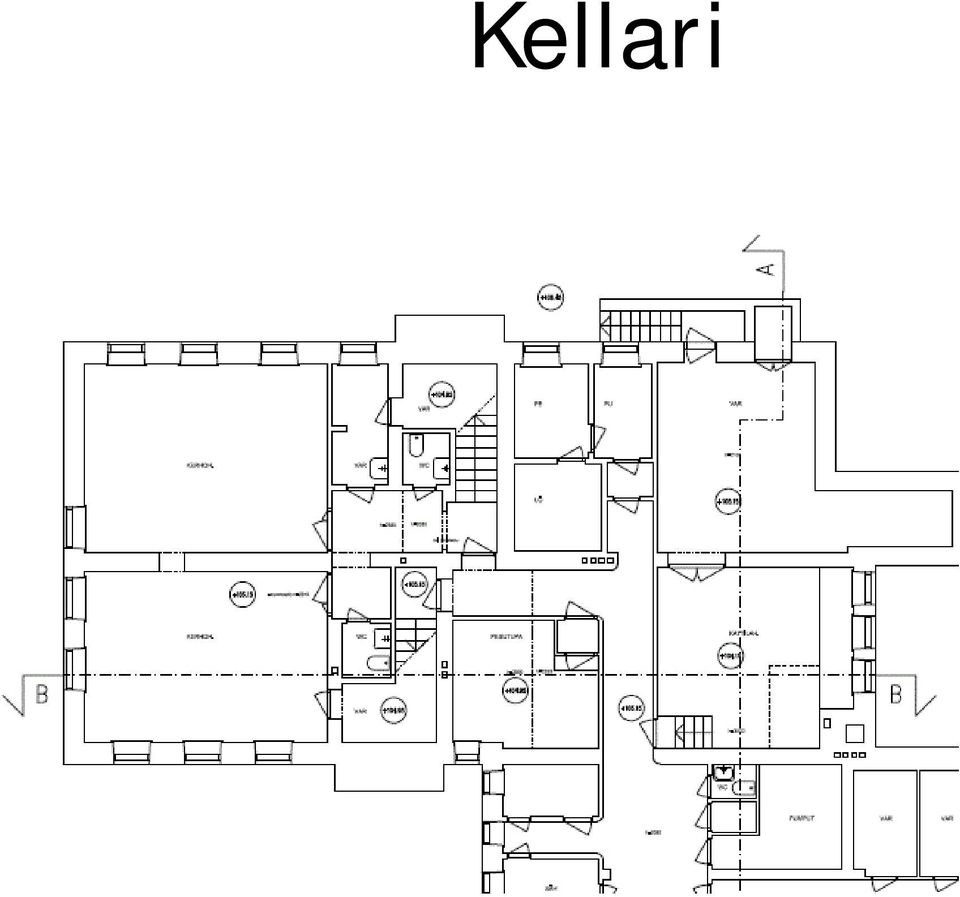

3 Kellari

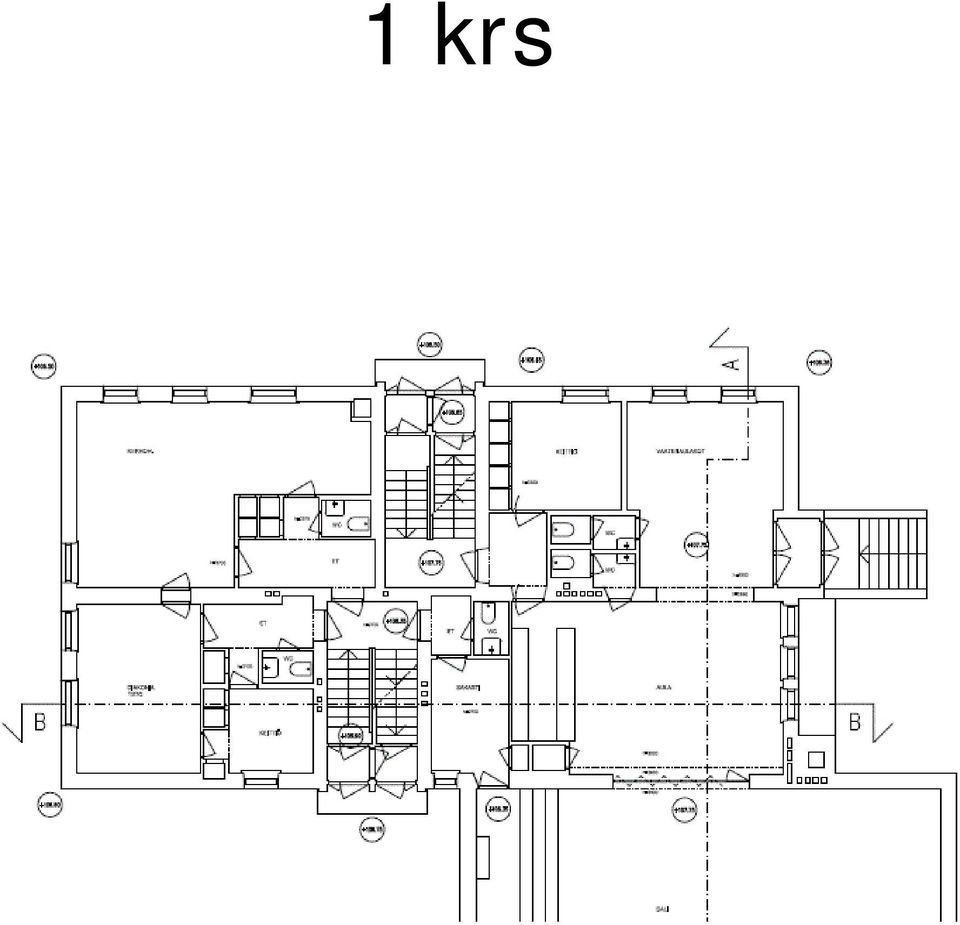

4 1 krs

5 2 krs

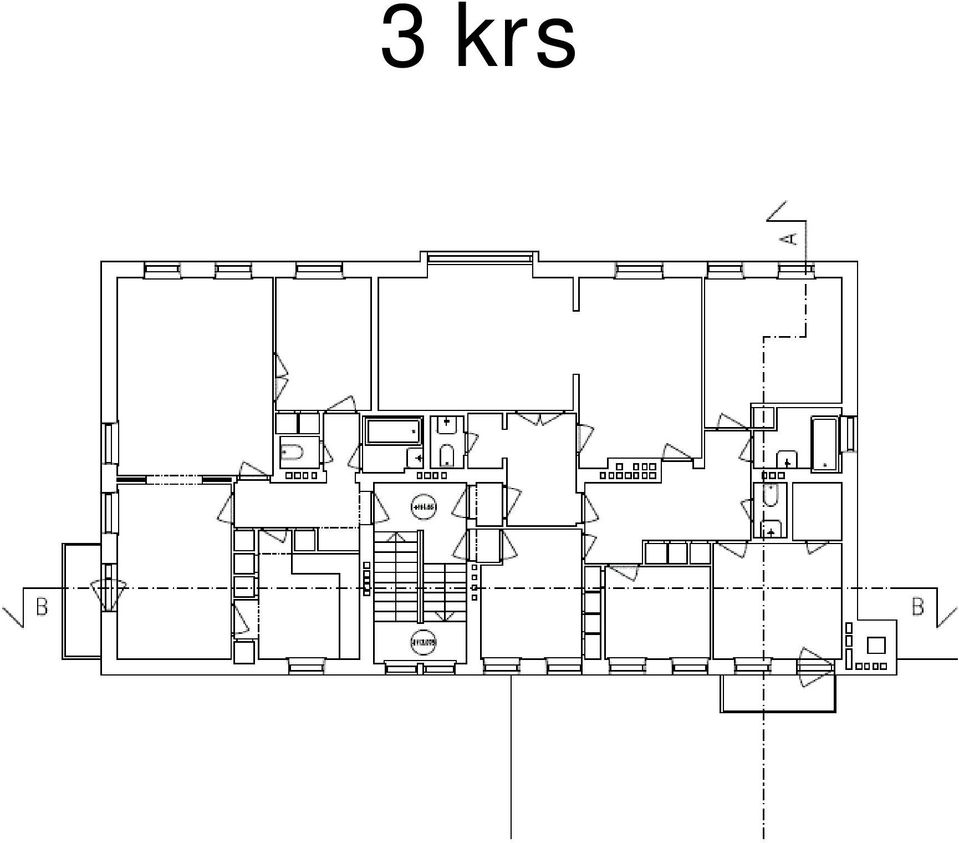

6 3 krs

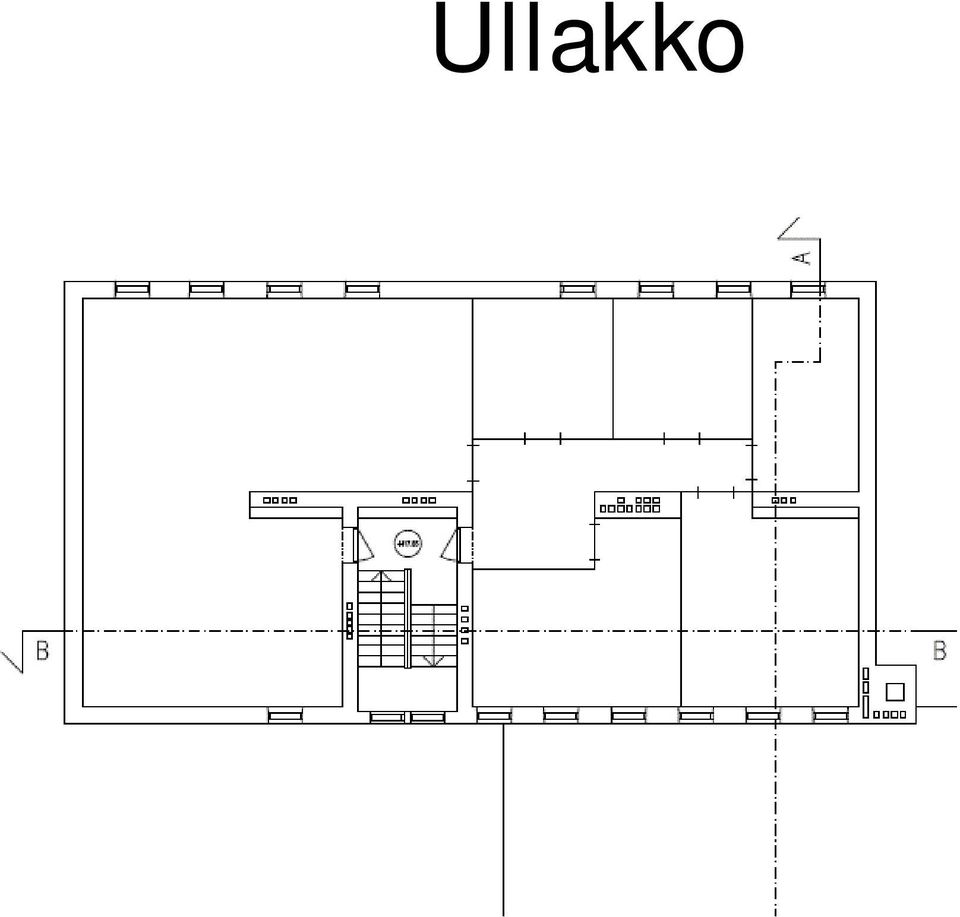

7 Ullakko

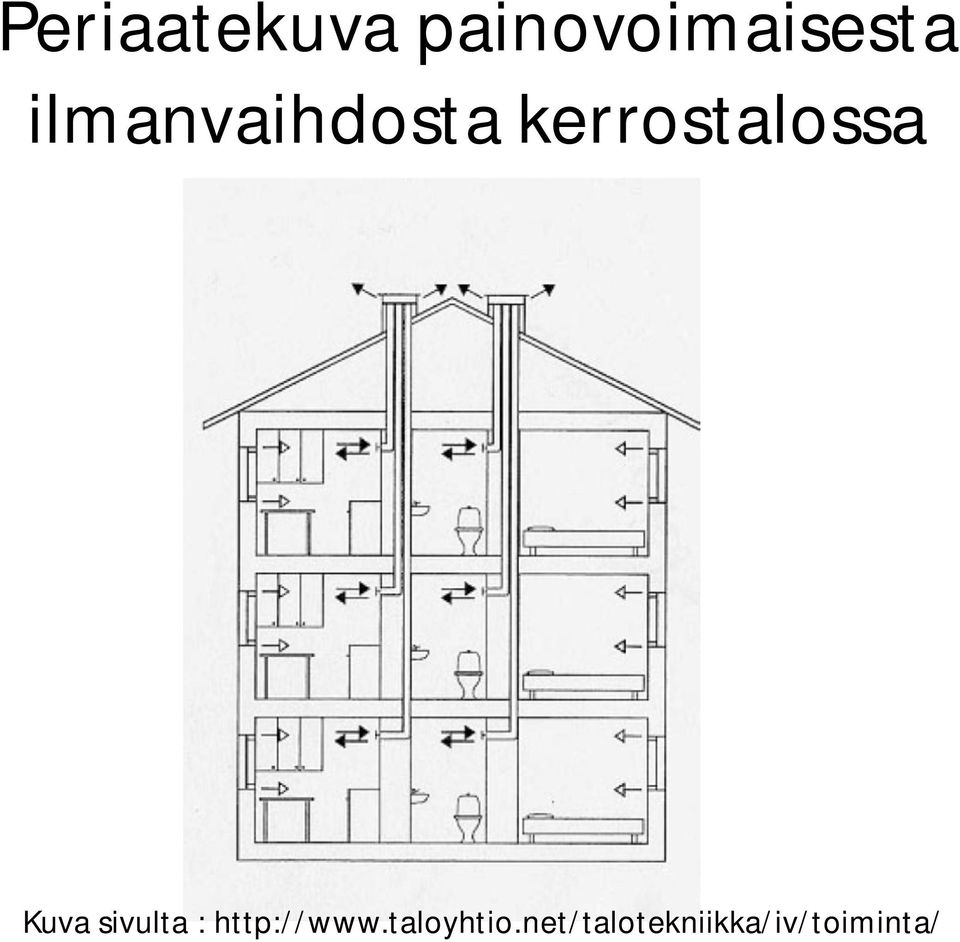

8 Periaatekuva painovoimaisesta ilmanvaihdosta kerrostalossa Kuva sivulta :

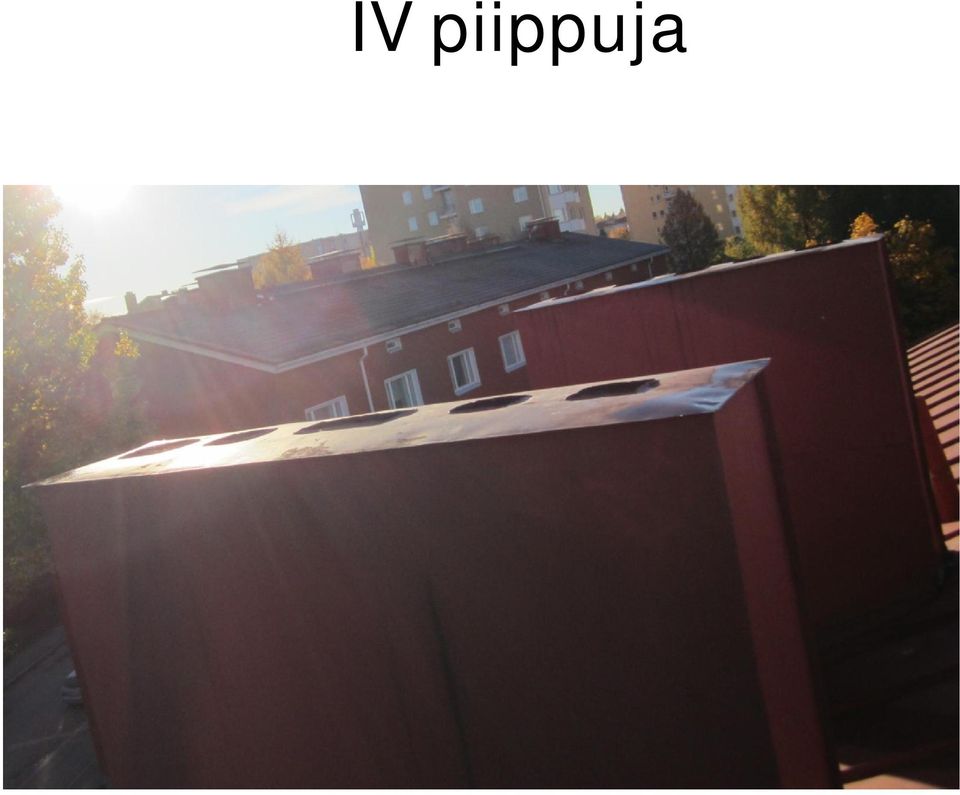

9 IV piippuja

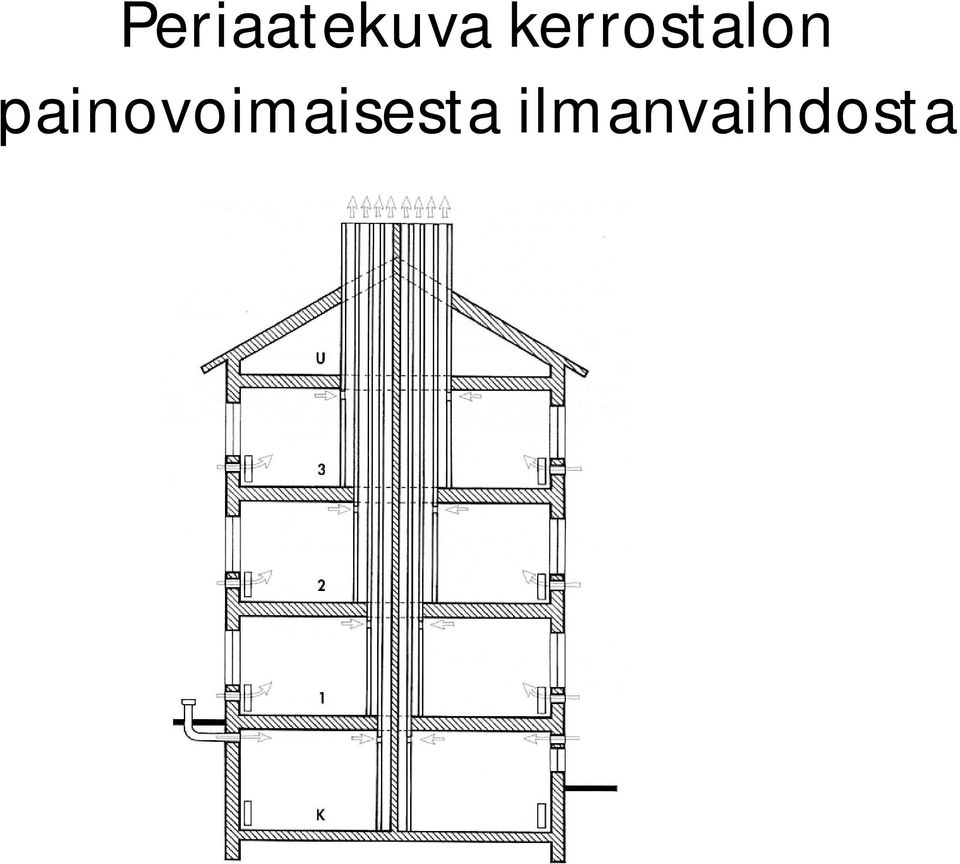

10 Periaatekuva kerrostalon painovoimaisesta ilmanvaihdosta

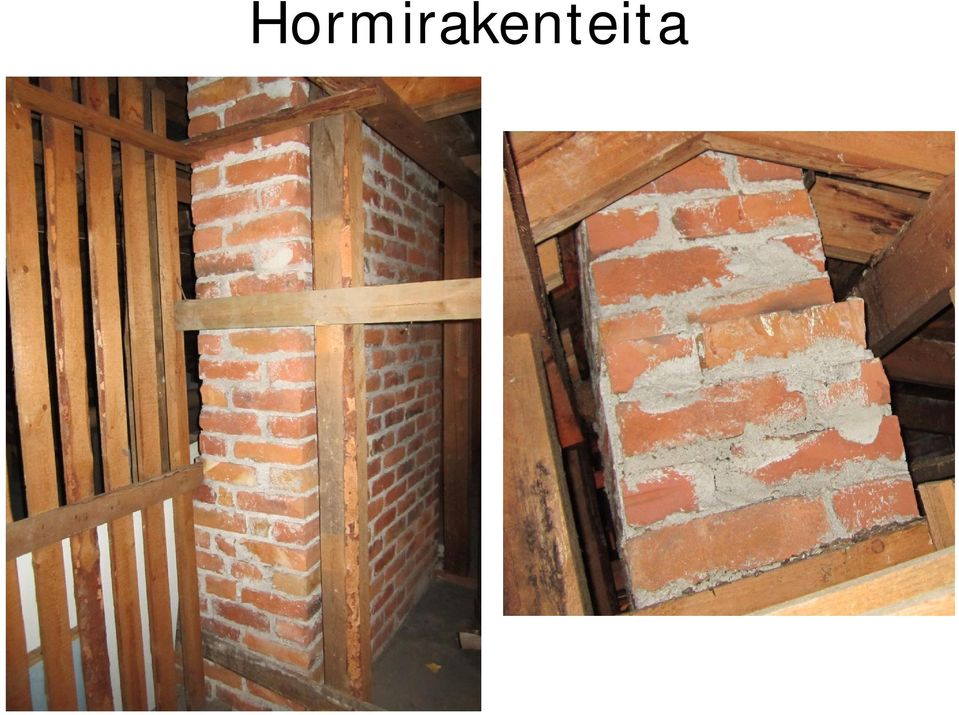

11 Hormirakenteita

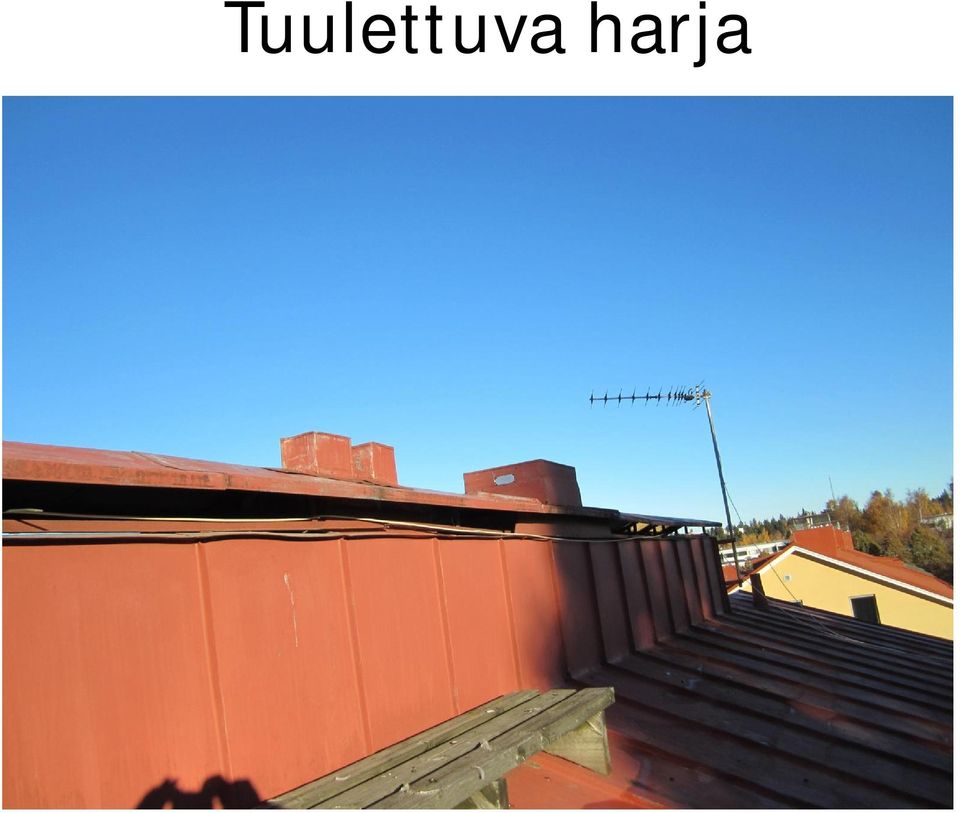

12 Tuulettuva harja

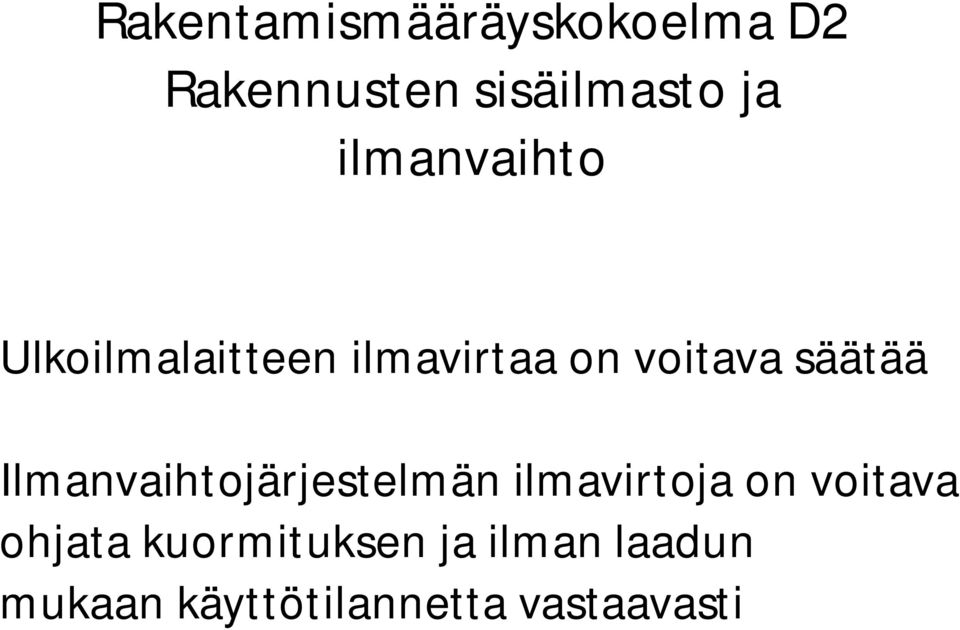

13 Rakentamismääräyskokoelma D2 Rakennusten sisäilmasto ja ilmanvaihto Ulkoilmalaitteen ilmavirtaa on voitava säätää Ilmanvaihtojärjestelmän ilmavirtoja on voitava ohjata kuormituksen ja ilman laadun mukaan käyttötilannetta vastaavasti

Ilmanvaihtojärjestelmän ilmavirtoja on voitava ohjata

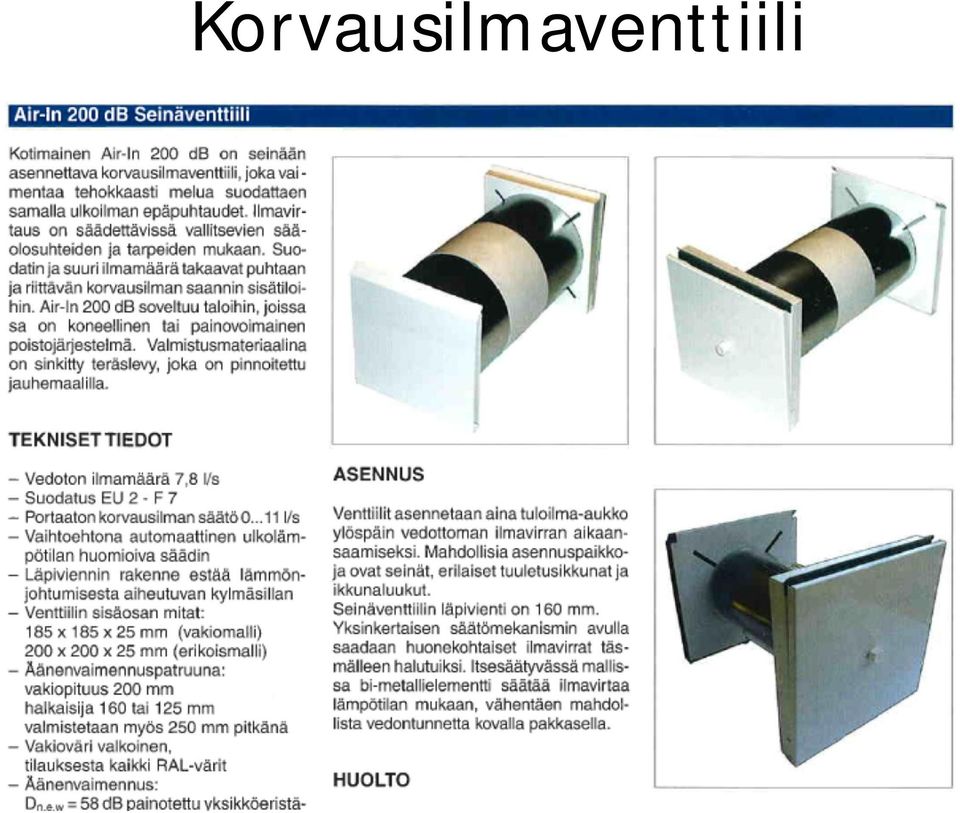

14 Korvausilmaventtiili

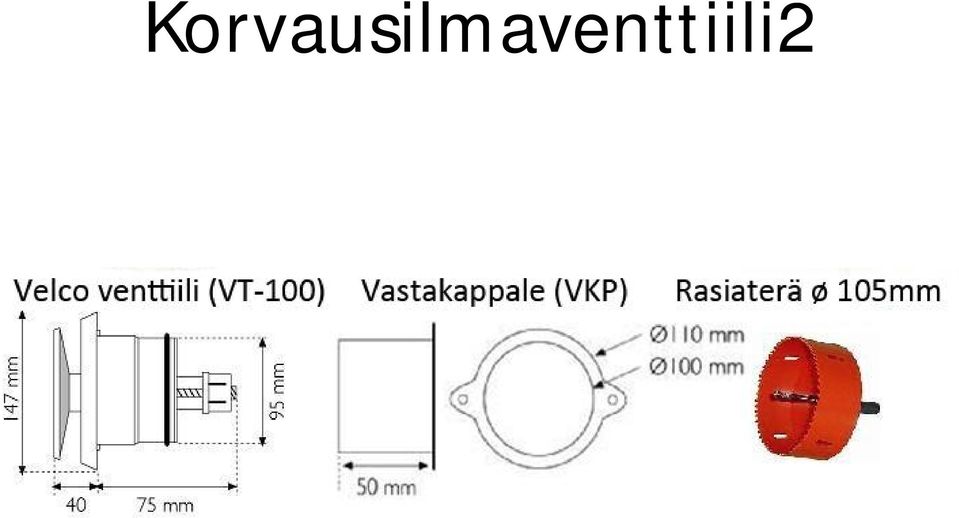

15 Korvausilmaventtiili2

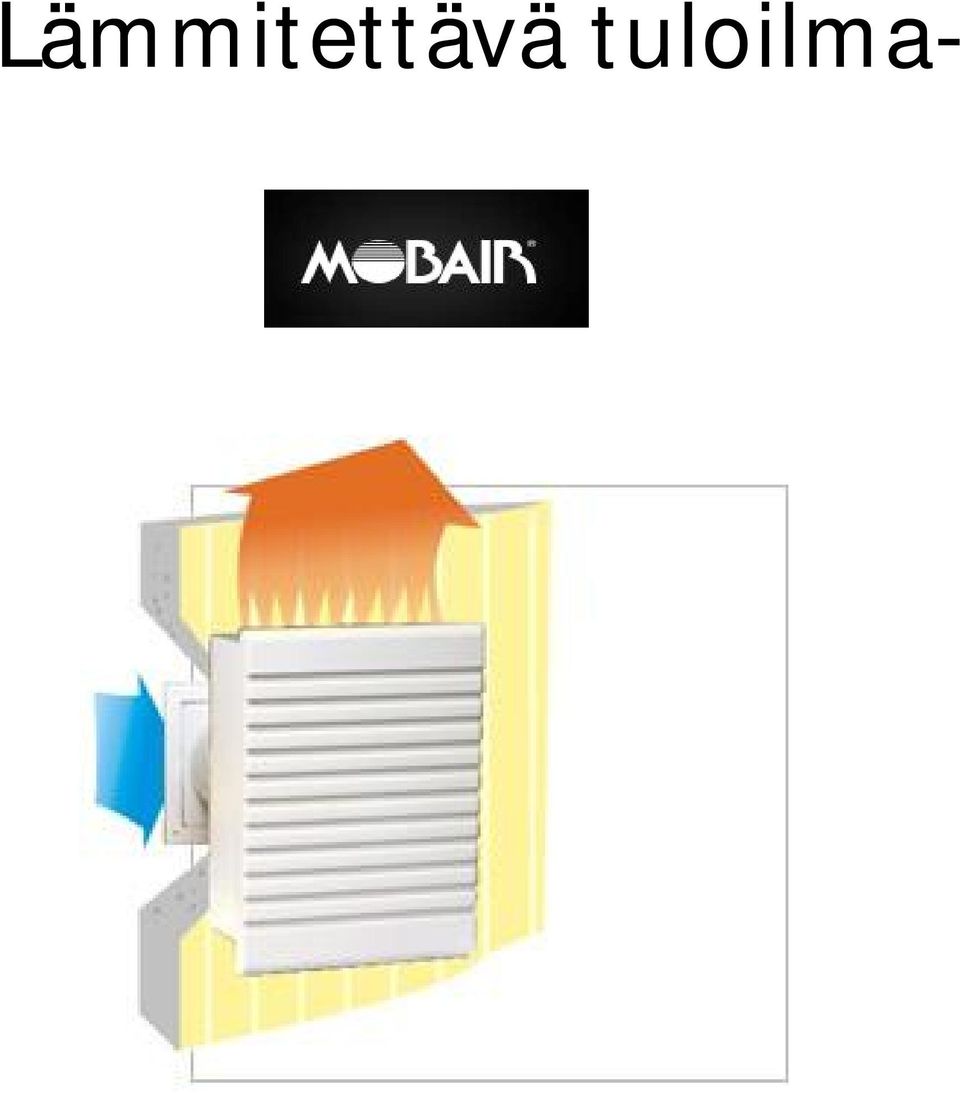

16 Lämmitettävä tuloilma

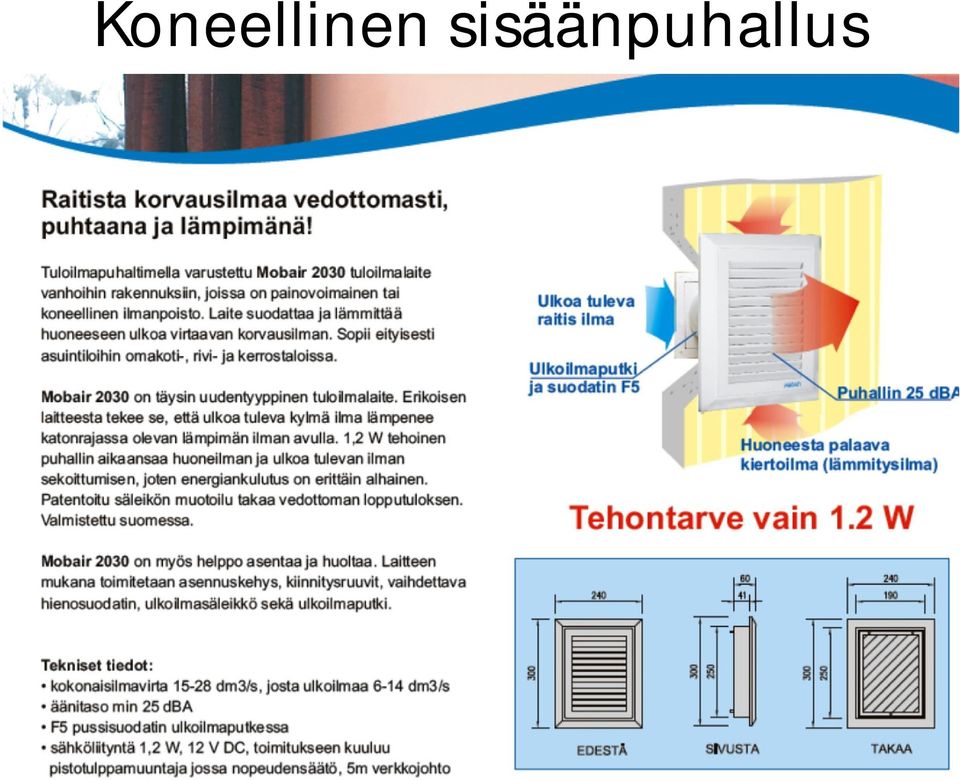

17 Koneellinen sisäänpuhallus

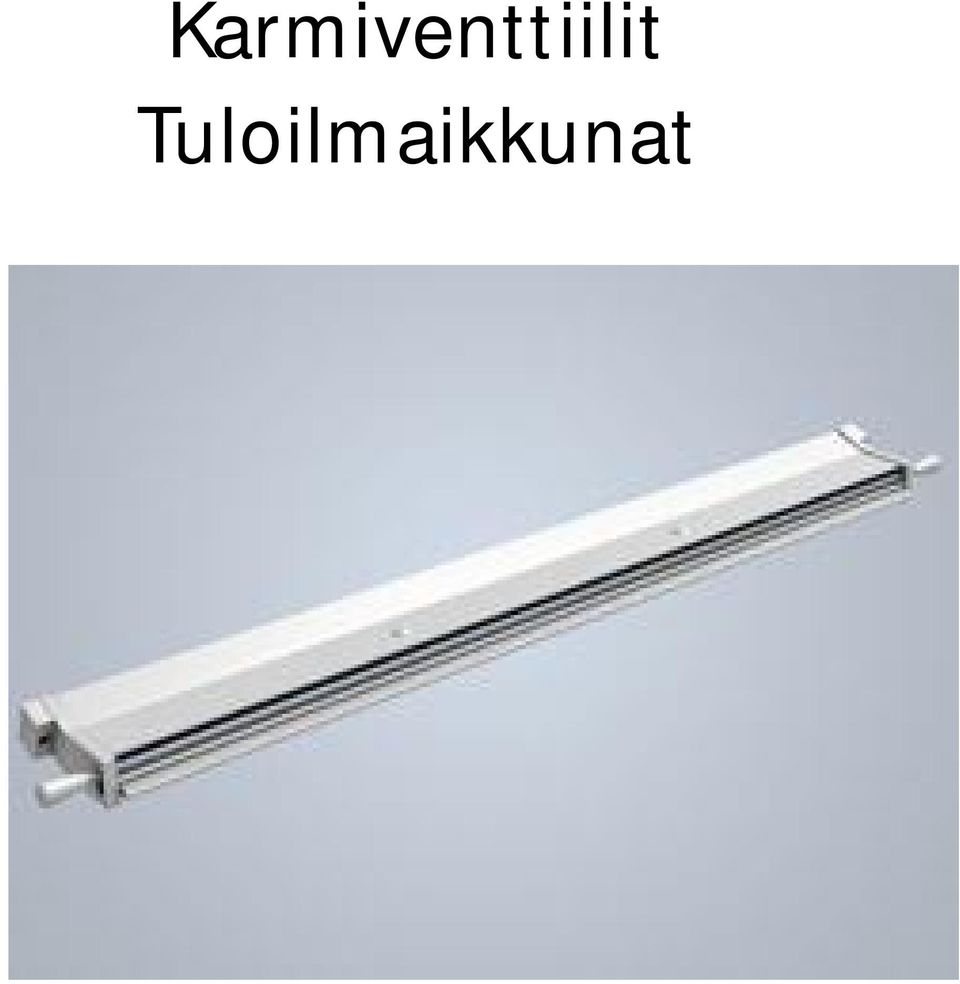

18 Karmiventtiilit Tuloilmaikkunat

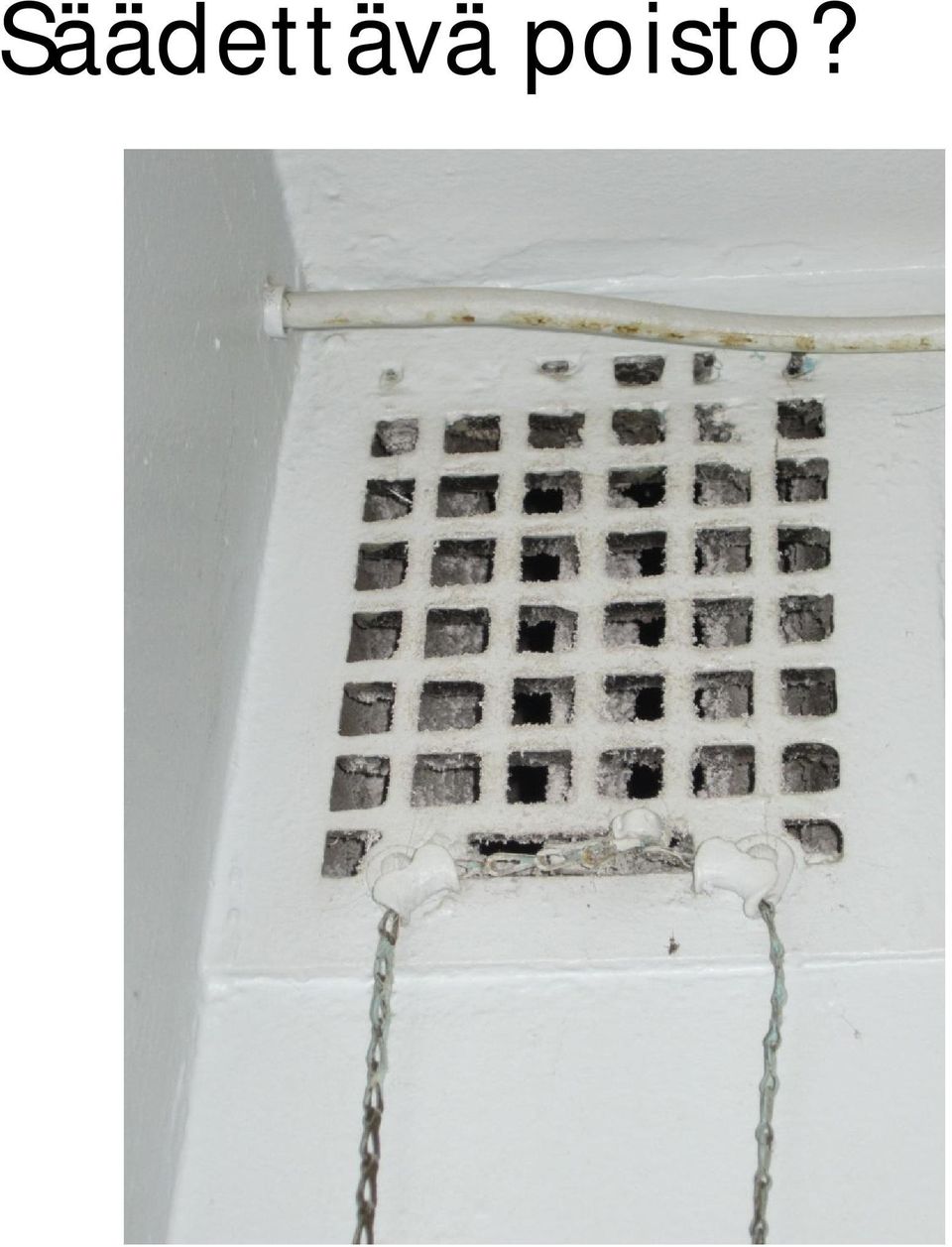

19 Säädettävä poisto?

20 Ikkunat auki kesällä Jotta painovoimainen ilmanvaihto toimisi kesällä, on suositeltavaa pitää ikkunoita avoinna

21 Puhallintehostettu painovoimainen Iv AR 200E2 K Aksiaalipuhallin

22 painovoimainen/

23 LUONNONMUKAINEN ILMANVAIHTO Bruno Erat, TkL, arkkitehti Safa mukainen+ilmanvaihto_++kotisivuversio+_ pdf

24 PHPAIDA The On Line Natural Ventilation, Mixed Mode and Air Infiltration Rate Calculation Algorithm (Combined Stack, Wind and Mechanical Ventilation) Click Here for Tutorial PHPCO2 Click here for ventilation rate based on measured steady state CO2 concentration PHPTOXIC Click here for calculating transient indoor pollutant concentration from outdoor pollutants PHPTHERMAL Click here for calculating transient indoor temperature based on indoor heat gain, solar gain, ventilation rate and thermal mass Written by Martin Liddament PHPAIDA Input Form Location of Building: City Urban Rural Open Countryside Building Details: Building Height (m) Top Ceiling Height (m) Building Volume (m3) Section 1: Natural Ventilation through User Defined Openings Flow Path 1: height (m) area (cm2) Flow Path 2: height (m) area (cm2) Flow Path 3: height (m) area (cm2) Flow Path 4: height (m) area (cm2) Flow Path 5: height (m) area (cm2) Flow Path 6: height (m) area (cm2) Flow Path 7: height (m) area (cm2) Flow Path 8: height (m) area (cm2) Flow Path 9: height (m) area (cm2) Section 2: Mechanical Ventilation Mechanical Extract Ventilation Rate (L/s) Mechanical Supply Ventilation Rate (L/s) Section 3: Air Infiltration Air Change Rate at 50 Pa (air change/hour) Climate Data: Outdoor Temperature (Deg C) Indoor Temperature (Deg C) Met Office (10m) Windspeed m/s For full details order the Guide to Energy Efficient Ventilation Instructions: Enter data as indicated. Section 1 can be used in 'stand alone' mode (i.e. without data input to Sections 2 and 3). The maximum number of flow paths is nine and the minimum is two. Unused flow paths do not require data to be inserted. Section 2 must be used in conjuntionwith either Section 1 and/or 3. Leave blank for natural ventilation (Section 1) or air infiltration only (Section 3) calculations. For balanced mechanical systems data are needed for both supply and extract ventilation. CAUTION: Always check that any installed fan can overcome the internal pressure generated by the fan as well as any pressure drop through ducting. The internal pressure is given in the output. Internal pressures of greater than 1000 Pa result in an error condition since it is unrealistic for intended applications. If high internal pressure occurs, the rate of mechanical ventilation is not compatible with the size of openings needed to relieve this pressure. Either reduce the mechanical ventilation rate or increase the size of openings. Section 3 can be used in 'stand alone' mode to calculate the natural infiltration rate for given airtightness (air changes at 50Pa) and weather conditions. It can be combined with Section 1 and/or Section 2 to determine how air leakage influences the overall ventilation rate of purpose provided openings and mechanical ventilation. When data entry completed click send. Edit and repeat process as required. Output: Flow rate and flow direction through each purpose provided path; whole building ventilation rate and air change rate; average internal pressure; air infiltration rate. Limitations: Purpose provided openings are based on orifice type openings (Cd=0.61); single zone well mixed; volumetric flow; uniform wind pressure coefficient on each face. The flow exponent is 0.5 for purpuse provided openings and 0.66 for infiltration openings. Opening area should never exceed the cross sectional area of any connecting ducting. Exclusions: For approximate guidance only. The suitability of this algorithm for any particular application is neither implied or guaranteed. (Site operated by VEETECH Ltd. See main web site: for contact details and privacy statement.)

25 Lecture:AirMovement andnaturalventilation ures/airvent/sect03.htm

26 Painovoimaisen haittoja Ei toimi? Jos ei ole käyttövoimaa Melu ulkoa Pöly ja saasteet Käyttäjien taitamattomuus Aukkojen tukkiminen (esimerkiksi yksityisyyden suojan vuoksi tai aurinko varjojen takia. Venttiilien painehäviöt

27 Keittiön yleispoisto

28 Tyypillinen virhe Liesituuletin puhaltaa hormiin

29 Jumiutunut säleikkö

30 Painehäviötä kanavassa?

31 KSO

32 Uusi painovoimaisen venttiili

33 Vanhat painovoimaisen venttiilit

34 Ikkunoiden tiiveys Uusituista ikkunoista voi poistaa osan tiivisteestä

35 Tiivisteet ikkunassa

36 Rapussa haisee Mistä se voi johtua?

37 Rappukäytävän poisto

38 Tulo ja poisto

39 Käytön aikainen säätö??

40 Oviraot Huollossa tarkistettava ovirakojen avoimuus

41 Ovirako

42 Kynnys

43 Tuloilmapuhallin vm 1950

44 Ison kanavan suojaus

45 Vanhaa korjausjälkeä

46 Korvausilmaako

47 1 kg puuta tarvitsee palamiseen n. 10 m3 ilmaa Ilmamääriä laskettaessa voidaan käyttää perustana asunnon pinta alaa Ulkoilmamäärään tulee olla vähintään 0,35(dm3/s)/m2 Jos huone on 15 m2 => 5,25 dm3/s Jos kilo puuta palaa 30 min = 1800 s => 10m3 ilmaa kuluu 1800 s => dm3 kuluu 1800 s=> 5,56 dm3/s

48 Tuloilmareittiä

49 Eskon Oy Hormi imuri

50 Eskon Oy jonne hattu
