1 OH3AD antennit v , editoitu

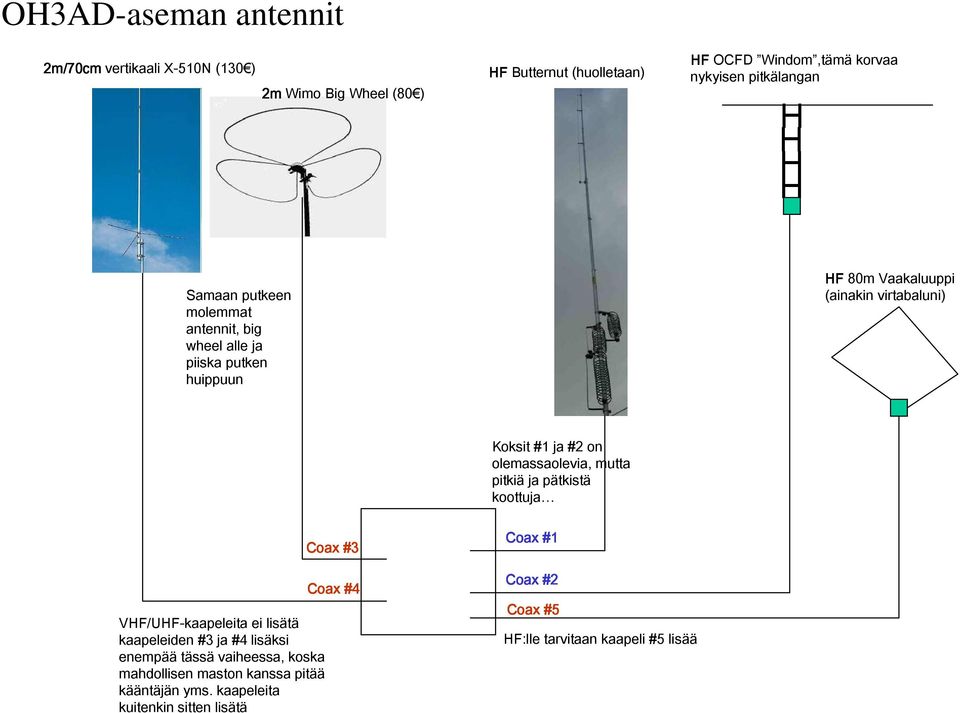

2 OH3AD-aseman antennit 2m/70cm vertikaali X-510N (130 ) 2m Wimo Big Wheel (80 ) HF Butternut (huolletaan) HF OCFD Windom,tämä korvaa nykyisen pitkälangan H H H H Samaan putkeen molemmat antennit, big wheel alle ja piiska putken huippuun HF 80m Vaakaluuppi (ainakin virtabaluni) Koksit #1 ja #2 on olemassaolevia, mutta pitkiä ja pätkistä koottuja VHF/UHF-kaapeleita ei lisätä kaapeleiden #3 ja #4 lisäksi enempää tässä vaiheessa, koska mahdollisen maston kanssa pitää kääntäjän yms. kaapeleita kuitenkin sitten lisätä Coax #3 Coax #4 Coax #1 Coax #2 Coax #5 HF:lle tarvitaan kaapeli #5 lisää

3 Butternut ja samasta tolpasta lähtee 80m luuppi Keskimmäisessä tolpassa 2m Big Wheel ja 2m/70cm vertikaali teräsputken päässä OCFD Windom lähtee reunimmaiselta tolpalta teräsputken päästä

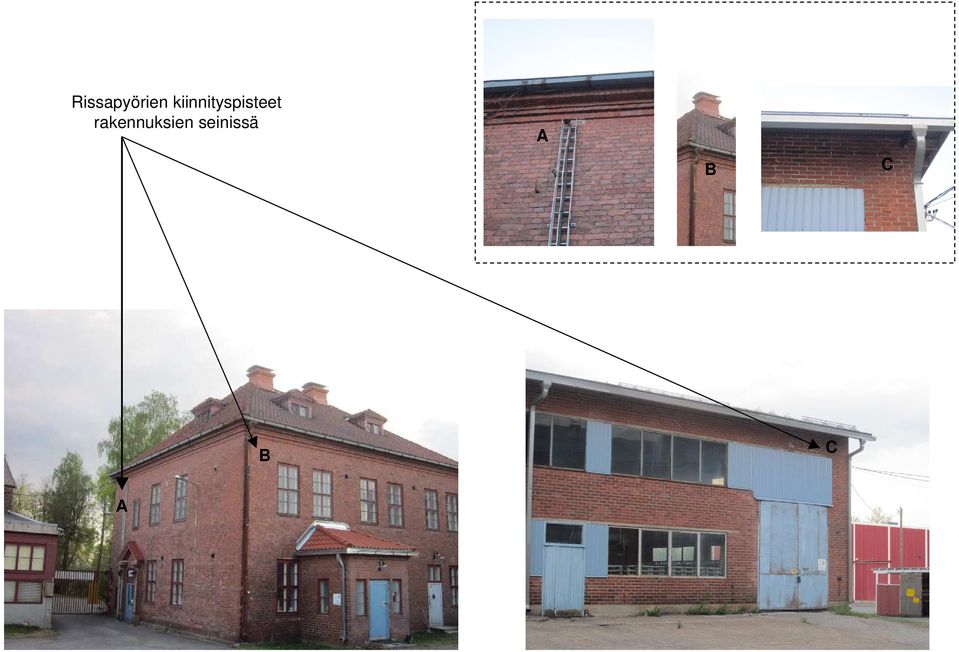

4 Rissapyörien kiinnityspisteet rakennuksien seinissä A B C B C A

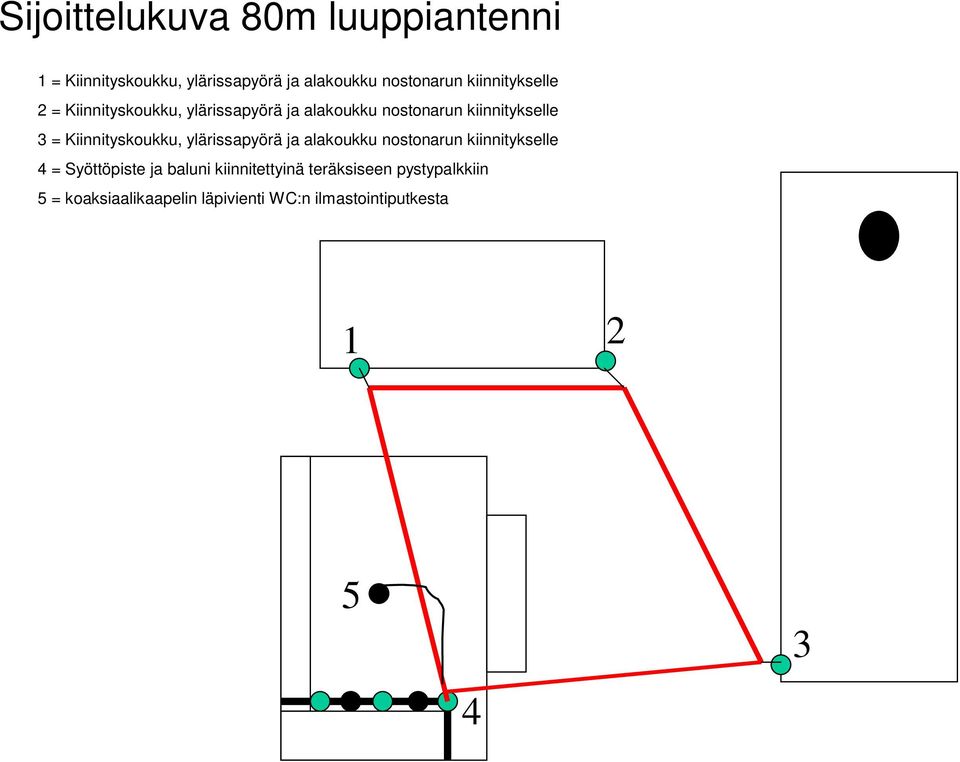

5 Sijoittelukuva 80m luuppiantenni 1 = Kiinnityskoukku, ylärissapyörä ja alakoukku nostonarun kiinnitykselle 2 = Kiinnityskoukku, ylärissapyörä ja alakoukku nostonarun kiinnitykselle 3 = Kiinnityskoukku, ylärissapyörä ja alakoukku nostonarun kiinnitykselle 4 = Syöttöpiste ja baluni kiinnitettyinä teräksiseen pystypalkkiin 5 = koaksiaalikaapelin läpivienti WC:n ilmastointiputkesta

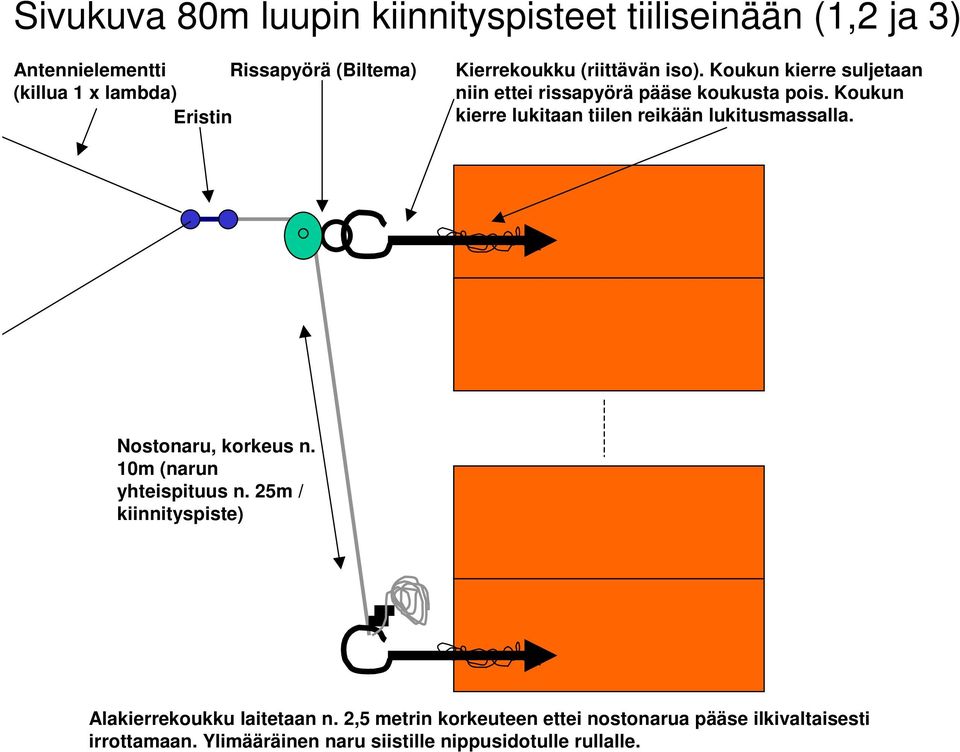

6 Sivukuva 80m luupin kiinnityspisteet tiiliseinään (1,2 ja 3) Antennielementti Rissapyörä (Biltema) (killua 1 x lambda) Eristin Kierrekoukku (riittävän iso). Koukun kierre suljetaan niin ettei rissapyörä pääse koukusta pois. Koukun kierre lukitaan tiilen reikään lukitusmassalla. Nostonaru, korkeus n. 10m (narun yhteispituus n. 25m / kiinnityspiste) Alakierrekoukku laitetaan n. 2,5 metrin korkeuteen ettei nostonarua pääse ilkivaltaisesti irrottamaan. Ylimääräinen naru siistille nippusidotulle rullalle.

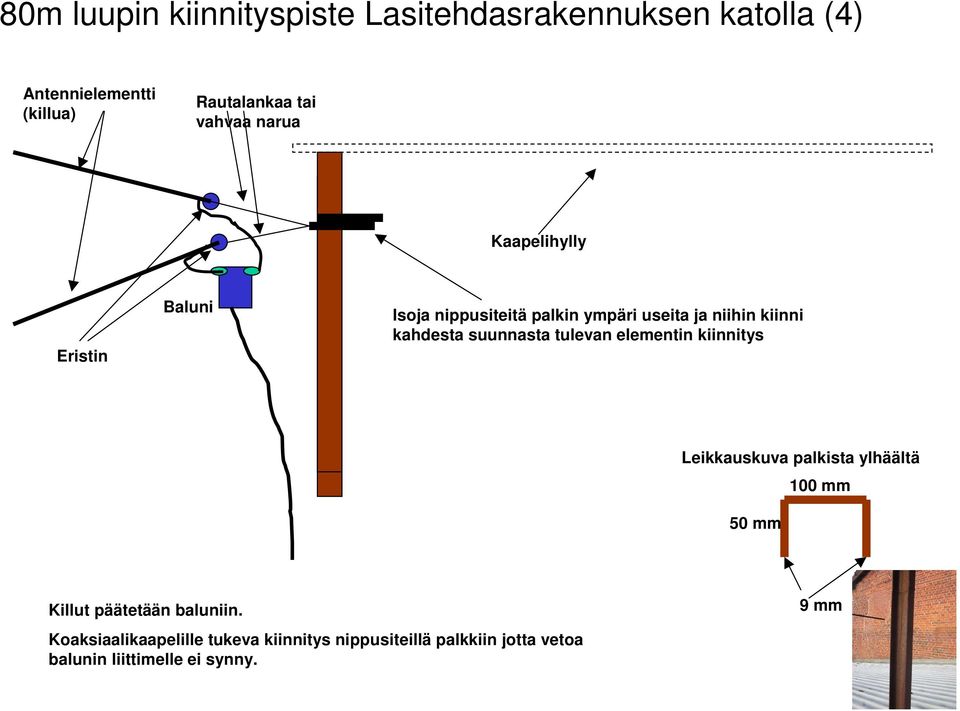

7 80m luupin kiinnityspiste Lasitehdasrakennuksen katolla (4) Antennielementti (killua) Rautalankaa tai vahvaa narua Kaapelihylly Eristin Baluni Isoja nippusiteitä palkin ympäri useita ja niihin kiinni kahdesta suunnasta tulevan elementin kiinnitys Leikkauskuva palkista ylhäältä 50 mm 100 mm Killut päätetään baluniin. Koaksiaalikaapelille tukeva kiinnitys nippusiteillä palkkiin jotta vetoa balunin liittimelle ei synny. 9 mm

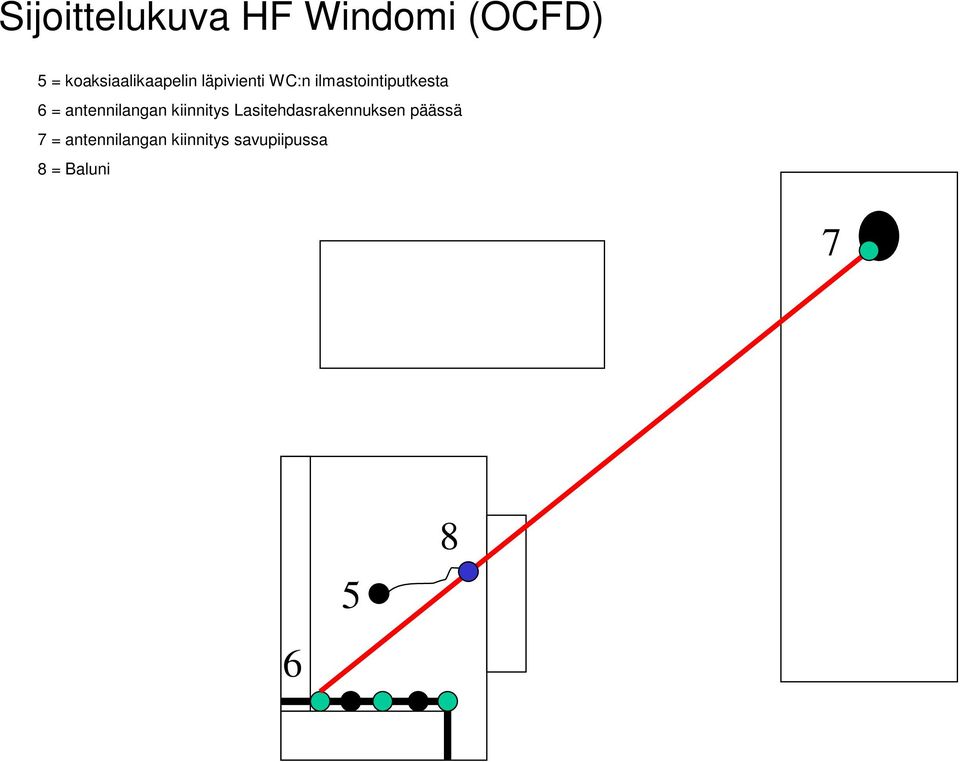

8 Sijoittelukuva HF Windomi (OCFD) 5 = koaksiaalikaapelin läpivienti WC:n ilmastointiputkesta 6 = antennilangan kiinnitys Lasitehdasrakennuksen päässä 7 = antennilangan kiinnitys savupiipussa 8 = Baluni

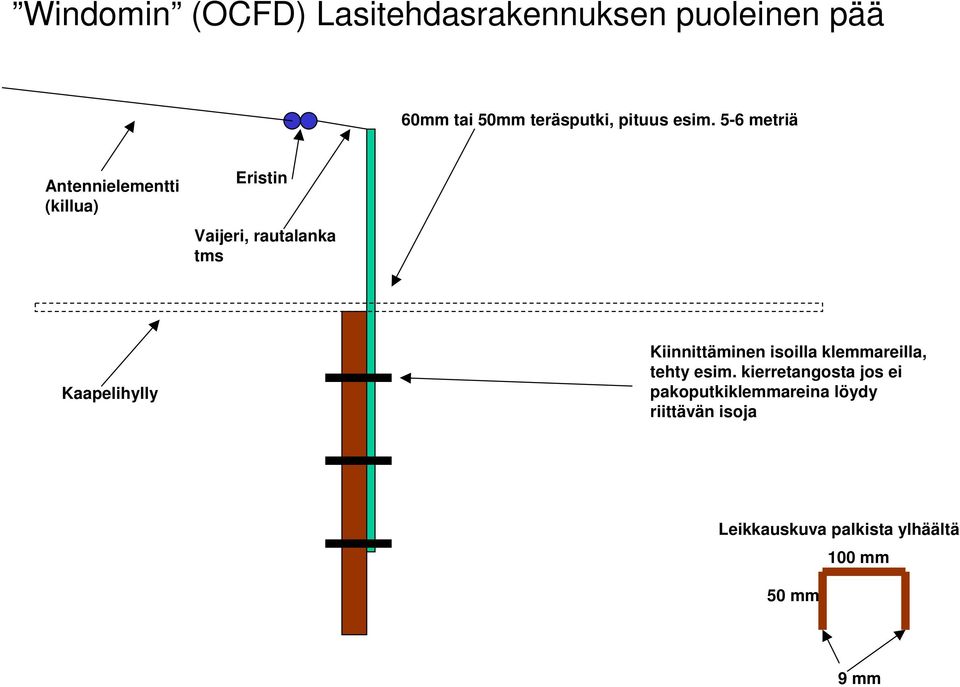

9 Windomin (OCFD) Lasitehdasrakennuksen puoleinen pää 60mm tai 50mm teräsputki, pituus esim. 5-6 metriä Antennielementti (killua) Eristin Vaijeri, rautalanka tms Kaapelihylly Kiinnittäminen isoilla klemmareilla, tehty esim. kierretangosta jos ei pakoputkiklemmareina löydy riittävän isoja Leikkauskuva palkista ylhäältä 50 mm 100 mm 9 mm

10 Windomin (OCFD) savupiipun puoleinen pää Eristin Köysipyörä ja siinä 50m naru Toinen köysipyörä asennetaan varalle tulevaisuutta varten

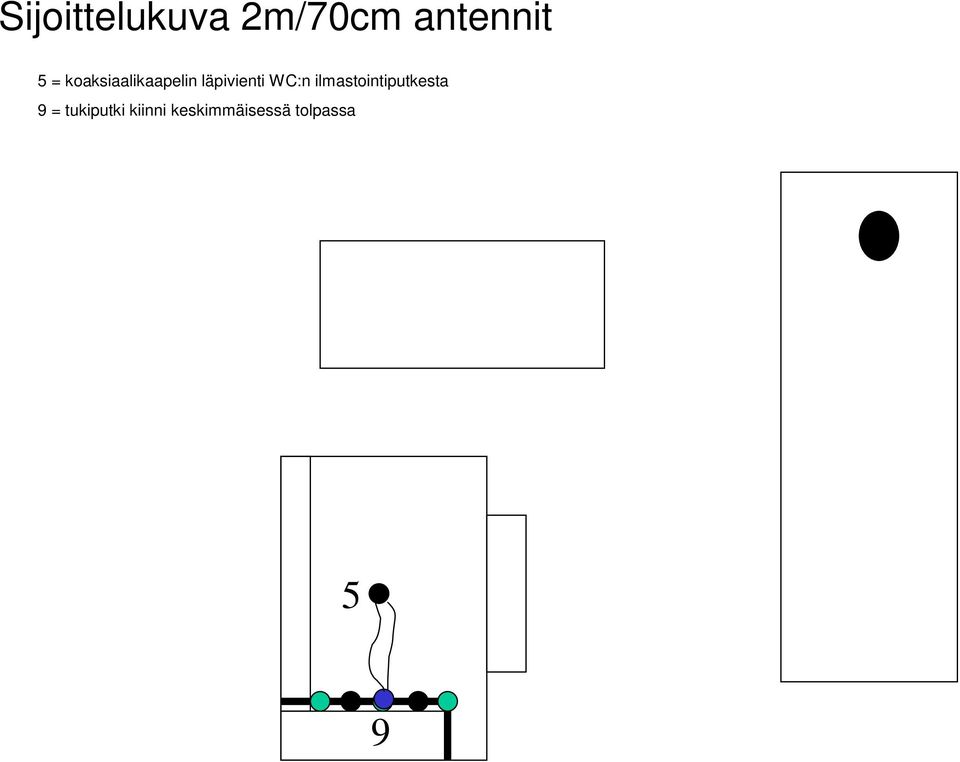

11 Sijoittelukuva 2m/70cm antennit 5 = koaksiaalikaapelin läpivienti WC:n ilmastointiputkesta 9 = tukiputki kiinni keskimmäisessä tolpassa 5 9

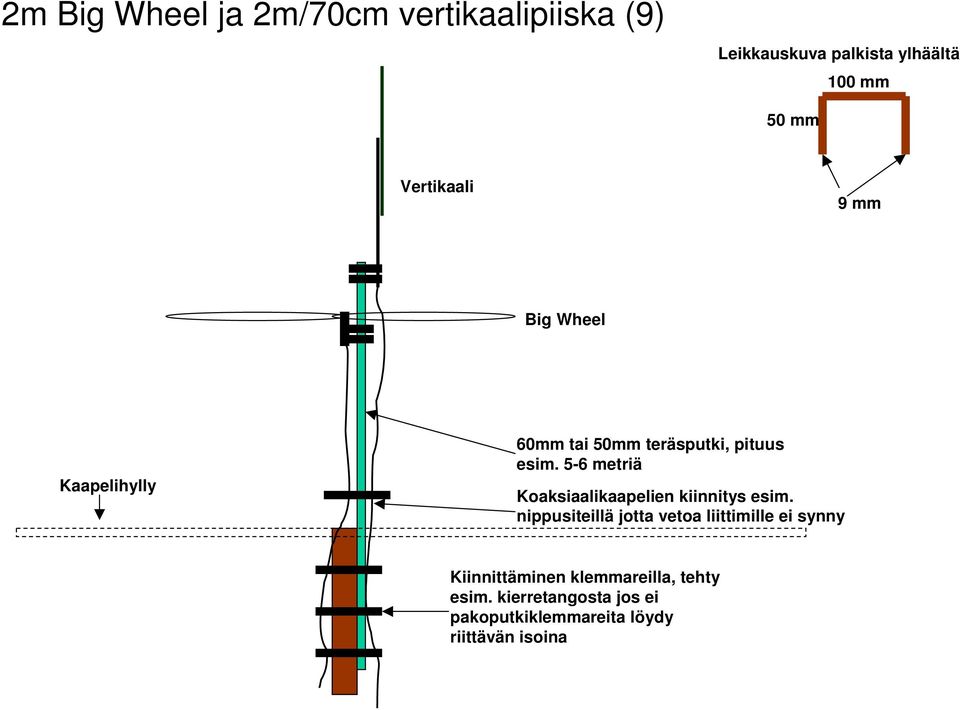

12 2m Big Wheel ja 2m/70cm vertikaalipiiska (9) Leikkauskuva palkista ylhäältä 100 mm 50 mm Vertikaali 9 mm Big Wheel Kaapelihylly 60mm tai 50mm teräsputki, pituus esim. 5-6 metriä Koaksiaalikaapelien kiinnitys esim. nippusiteillä jotta vetoa liittimille ei synny Kiinnittäminen klemmareilla, tehty esim. kierretangosta jos ei pakoputkiklemmareita löydy riittävän isoina

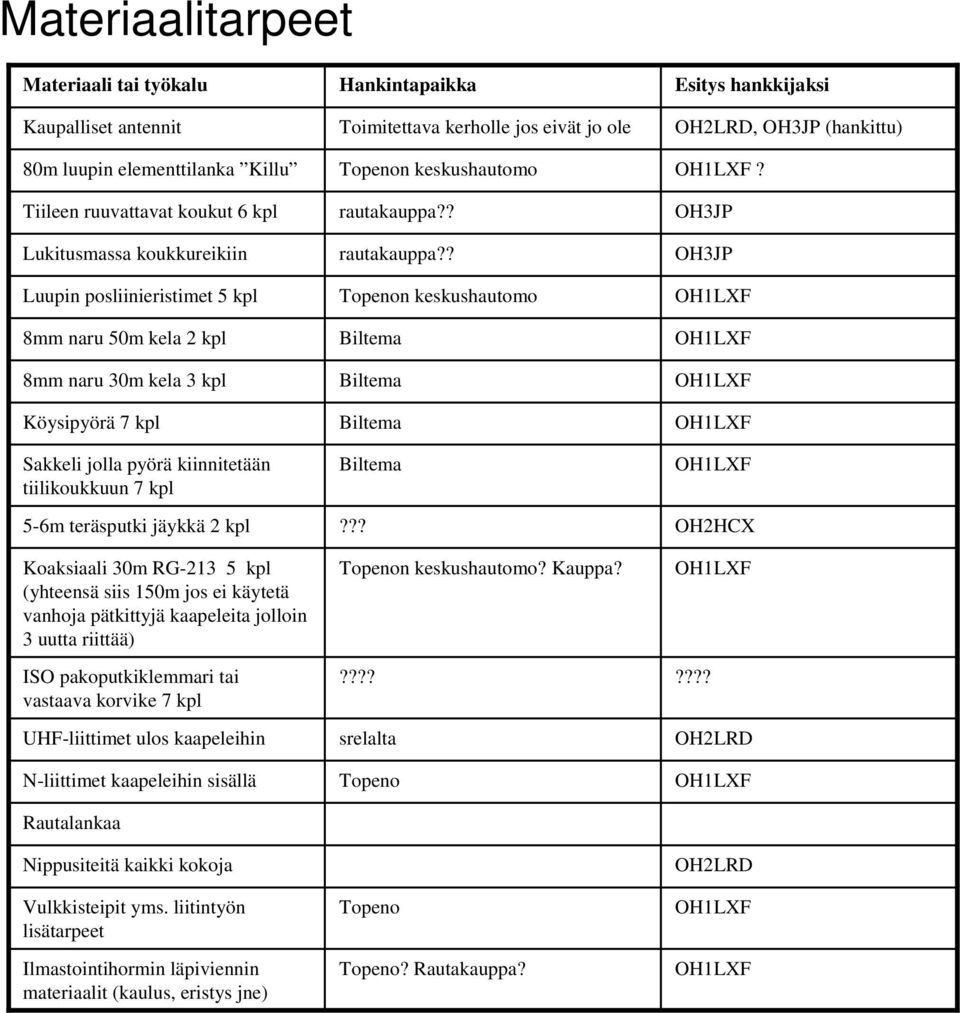

13 Materiaalitarpeet Materiaali tai työkalu Kaupalliset antennit 80m luupin elementtilanka Killu Tiileen ruuvattavat koukut 6 kpl Lukitusmassa koukkureikiin Luupin posliinieristimet 5 kpl 8mm naru 50m kela 2 kpl 8mm naru 30m kela 3 kpl Köysipyörä 7 kpl Sakkeli jolla pyörä kiinnitetään tiilikoukkuun 7 kpl 5-6m teräsputki jäykkä 2 kpl Koaksiaali 30m RG kpl (yhteensä siis 150m jos ei käytetä vanhoja pätkittyjä kaapeleita jolloin 3 uutta riittää) ISO pakoputkiklemmari tai vastaava korvike 7 kpl UHF-liittimet ulos kaapeleihin N-liittimet kaapeleihin sisällä Rautalankaa Nippusiteitä kaikki kokoja Vulkkisteipit yms. liitintyön lisätarpeet Ilmastointihormin läpiviennin materiaalit (kaulus, eristys jne) Hankintapaikka Toimitettava kerholle jos eivät jo ole Topenon keskushautomo rautakauppa?? rautakauppa?? Topenon keskushautomo Biltema Biltema Biltema Biltema??? Topenon keskushautomo? Kauppa????? srelalta Topeno Topeno Topeno? Rautakauppa? Esitys hankkijaksi OH2LRD, OH3JP (hankittu)? OH3JP OH3JP OH2HCX???? OH2LRD OH2LRD

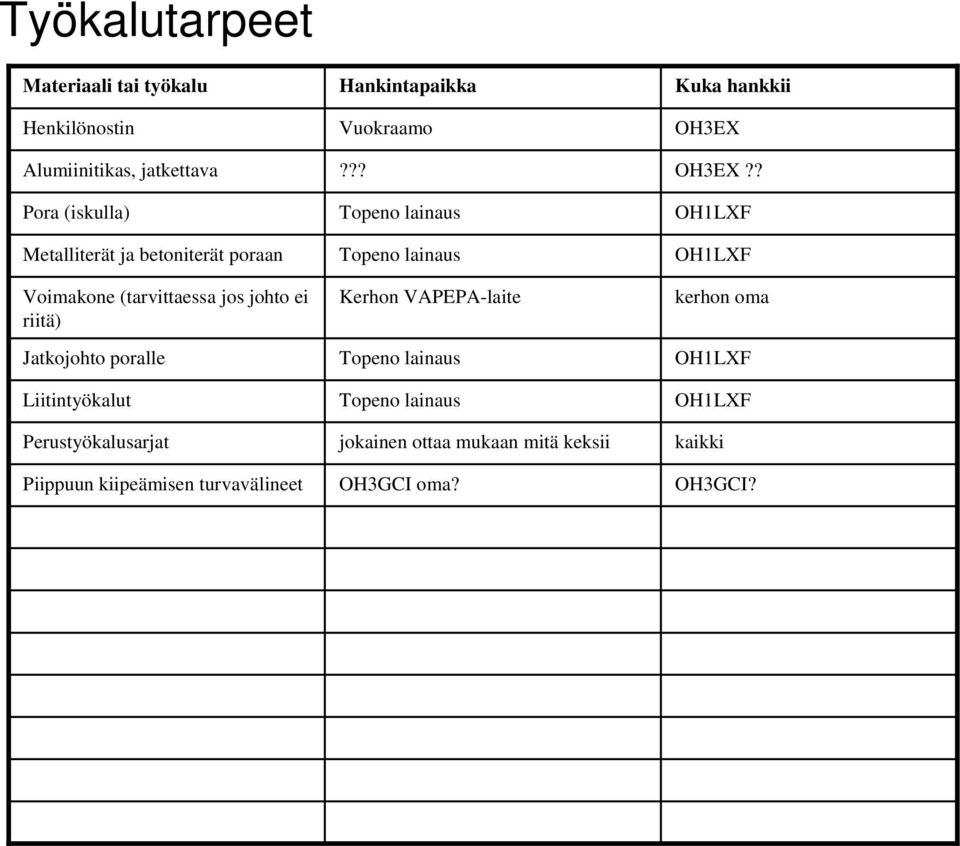

14 Työkalutarpeet Materiaali tai työkalu Henkilönostin Alumiinitikas, jatkettava Pora (iskulla) Metalliterät ja betoniterät poraan Voimakone (tarvittaessa jos johto ei riitä) Jatkojohto poralle Liitintyökalut Perustyökalusarjat Piippuun kiipeämisen turvavälineet Hankintapaikka Vuokraamo??? Topeno lainaus Topeno lainaus Kerhon VAPEPA-laite Topeno lainaus Topeno lainaus jokainen ottaa mukaan mitä keksii OH3GCI oma? Kuka hankkii OH3EX OH3EX?? kerhon oma kaikki OH3GCI?

15 Biltema-vinkit

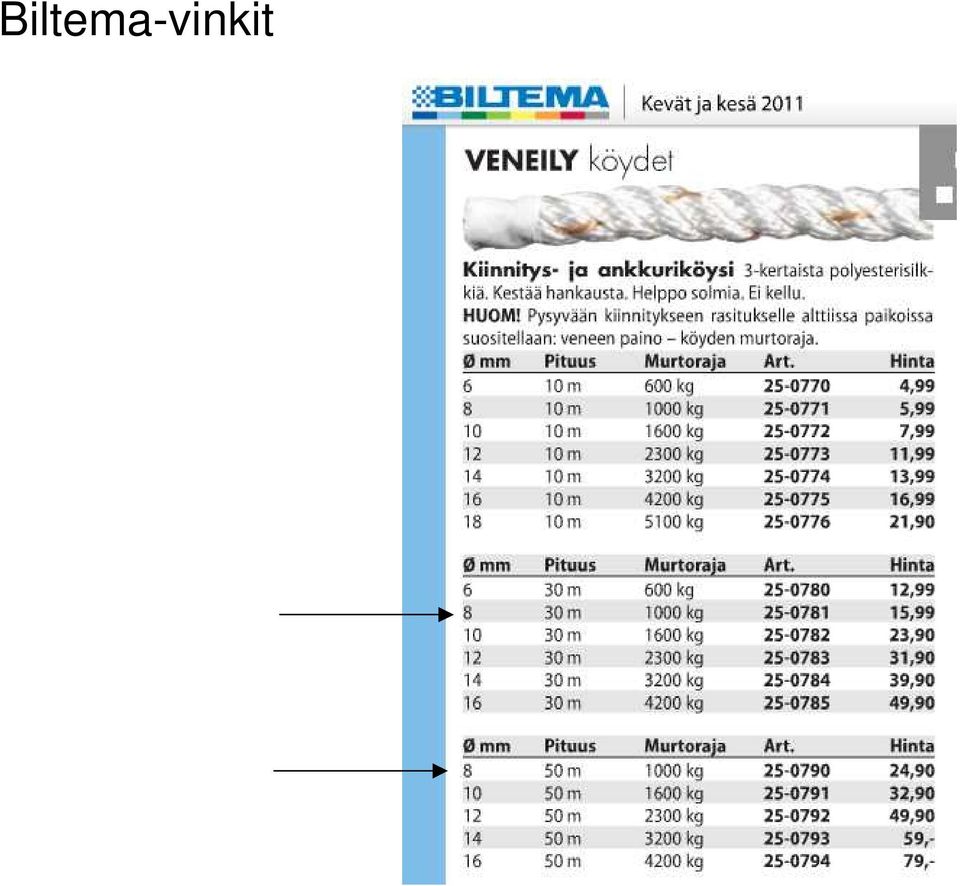

16 Biltema-vinkit

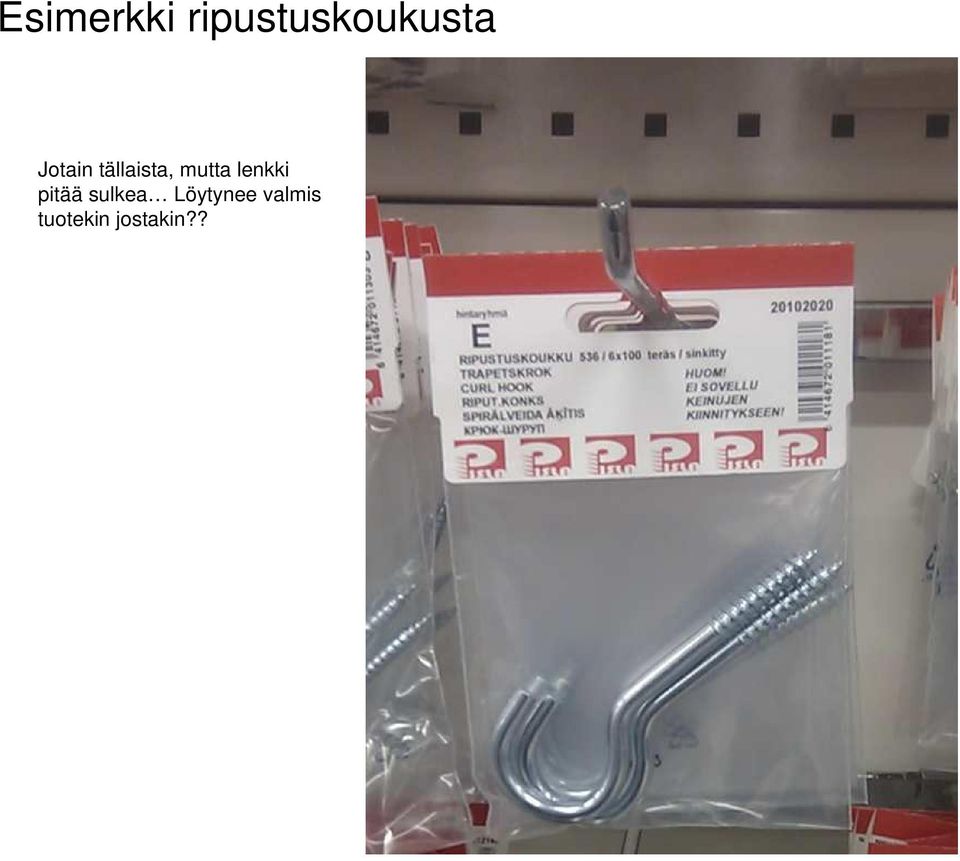

17 Esimerkki ripustuskoukusta Jotain tällaista, mutta lenkki pitää sulkea Löytynee valmis tuotekin jostakin??

18 Työn vaiheistus - Asennusten tarkastelu ke (tehty) - Materiaalin ja työkalujen tarpeiden tarkentaminen viikonloppuna :n kanssa (tehty) - Ostoslista Ronkaiselle Biltemaan maanantaiksi (tehty, lisää tarpeita otetaan vielä vastaan, Biltemalla on internet-kuvasto jossa kaikki tuotteet) - Kaikkien materiaalien ja työkalujen saatavuuden lopullinen varmistaminen tiistain aikana - Talkoovakuutuksen hankkiminen alkuviikosta (??) - Asennustalkoot keskiviikkona klo 17:00 alkaen - Talkoissa toteutettavat tehtävät: - Kahden rissapyörän ja narujen vienti savupiippuun ja vanhan antennin pudottaminen alas (OH3GCI?) - WC:n ilmastointihormin kaapeliläpiviennin tekeminen - Uusien koaksiaalikaapeleiden vienti WC-hormin läpiviennin kautta kaikille antenneille katolle - Rissapyörien kiinnittäminen henkilönostimen avulla rakennusten seiniin - 80m luuppiantennin elementin hilaaminen ylös rissapyörien ja narujen avulla - VHF-antennien ja OCFD:n teräsputkien kiinnittäminen katolla palkkeihin - Antennikaapeleiden liittimien kiinnitys ja kosteussuojaus - OCFD-antennin hilaaminen ylös savupiipun ja tehdasrakennuksen väliin - Butternut-antennin otto alas, kontaktien tarkastaminen, syöttökaapelin vaihto ja antennin nosto takaisin ylös - Antennien mittaukset ja mahdollinen viritys etenkin 80m luupille (voi tehdä eri päivänäkin)
