1 DIGITAALISET MONITOIMIJÄRJESTELMÄT Perustoimintojen käyttöohje

2 0 TOSHIBA TEC CORPORATION Kaikki oikeudet pidätetään Tämän käyttöoppaan jäljentäminen missään muodossa ilman TTEC-yrityksen kirjallista lupaa on tekijänoikeuslain vastaista.

3 Aluksi Käyttöohjeen käyttö Kiitos, kun valitsit digitaalisen TOSHIBA-monitoimijärjestelmän. Tässä käyttöoppaassa selostetaan kopiointitoiminnot. Lue tämä opas ennen laitteen käyttöönottoa. Säilytä käyttöohje laitteen lähellä. Voit määrittää sen avulla ympäristön, jonka avulla käytät e-studio-toimintoja parhaalla mahdollisella tavalla. Tässä laitteessa on valinnaisena skannaus-/tulostustoiminto. Joihinkin malleihin tämä lisävarusteena toimitettava skannaus-/ tulostustoiminto on jo asennettu. Käyttöohjeen symbolit Tässä oppaassa tärkeät kohdat on merkitty alla näytetyillä symboleilla. Lue nämä kohdat ennen laitteen käyttöä. VAROITUS HUOMAUTUS Huom. Mahdollisesti vaarallinen tilanne, joka saattaa aiheuttaa kuoleman, vakavan loukkaantumisen, laitteen tai sitä ympäröivän tilan vakavan vahingoittumisen tai tulipalon. Mahdollisesti vaarallinen tilanne, joka saattaa aiheuttaa lievän tai keskivakavan loukkaantumisen, laitteen tai sitä ympäröivän tilan osittaisen vahingoittumisen tai tietojen menetyksen. Tietoja, joihin tulee kiinnittää huomiota laitteen käytön aikana. Yllä mainittujen lisäksi käyttöoppaassa annetaan tietoja, joista saattaa olla hyötyä laitteen käytössä. Ne on merkitty seuraavasti: Vihje Käteviä tietoja, joista on hyötyä laitteen käytössä. Sivut, joilla käsitellään sen hetkiseen toimenpiteeseen liittyviä aiheita. Tutustu sivuihin tarpeen mukaan. Alkuperäisen/paperin suunta A4-, B5- tai LT-koon paperit tai alkuperäiset voidaan asettaa joko pysty- tai vaakasuuntaan. Käyttöoppaassa paperikokoon lisätään -R, kun tämän kokoinen paperi tai alkuperäinen tulee asettaa vaakasuuntaan. Esimerkki: A4-koon alkuperäinen valotuslasilla Asetus pystysuuntaan: A4 Asetus vaakasuuntaan: A4-R A3-, B4-, LD- tai LG-koon paperit tai alkuperäiset voidaan asettaa ainoastaan vaakasuuntaan, joten kokoon ei lisätä -Rmerkintää. Näyttösivut Oppaan näyttöjen tiedot saattavat vaihdella, sillä ne riippuvat laitteen käyttötavasta kuten asennettujen lisälaitteiden tilasta. Käyttöohjeessa esitellyt näyttösivut koskevat A/B-koon paperia. Jos käytät LT-koon paperia, näyttö tai näppäinten järjestys saattaa erota laitteesi kokoonpanosta. Aluksi

4 Tavaramerkit Käyttöoppaassa mainitut tai ohjelmassa näytetyt yhtiö- ja tuotenimet saattavat olla kyseessä olevien yritysten tavaramerkkejä. Aluksi

5 SISÄLLYSLUETTELO Aluksi... Luku VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Kopiointitoimintojen PERUS-valikko... 8 Paperin asetus... Sallittu kopiopaperi... Paperin asetus kasetteihin... Paperikoon tallennus... 5 Paperityypin asetus...7 Paperin asetus suurpaperisäiliöön (lisälaite)... 9 Luku KOPIOINTI Alkuperäisten asetus... 4 Sallitut alkuperäiset... 4 Väärennöksenesto-ohjelma... 4 Alkuperäisten asetus valotuslasille... 5 Kirjatyyppiset alkuperäiset... 6 Automaattisen kääntävän syöttölaitteen (lisälaite) käyttö... 7 Kopiointi Kopioinnin perustoiminnot Seuraavan alkuperäisen skannaus kopioinnin aikana Kopioinnin keskeytys ja välikopiointi Vedoskopiointi Ulostulotason valinta Kopiointi ohisyöttötasolta Ohisyöttötasolta kopiointi vakiokokoiselle paperille Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille Luku 3 KOPIOINNIN PERUSTOIMINNOT Ennen kopiointia... 5 Oletusasetukset... 5 Asetusten vahvistus...5 Asetusten poisto Toimintojen yhdistämisen rajoitukset Paperin valinta Automaattinen paperin valinta (APS) Paperin valinta käsin Erikokoisia alkuperäisiä sisältävän nipun kopiointi Alkuperäisen tyypin asetus Tummuuden säätö Suurentaminen ja pienentäminen Automaattinen kopiosuhteen valinta (AMS) Alkuperäisen ja kopiopaperin koon määritys erikseen... 6 Kopiosuhteen määritys käsin Viimeistelytavan valinta Viimeistelytavat ja viimeistelijät (lisälaite) Lajittelu/Ryhmittely... 7 SISÄLLYSLUETTELO 3

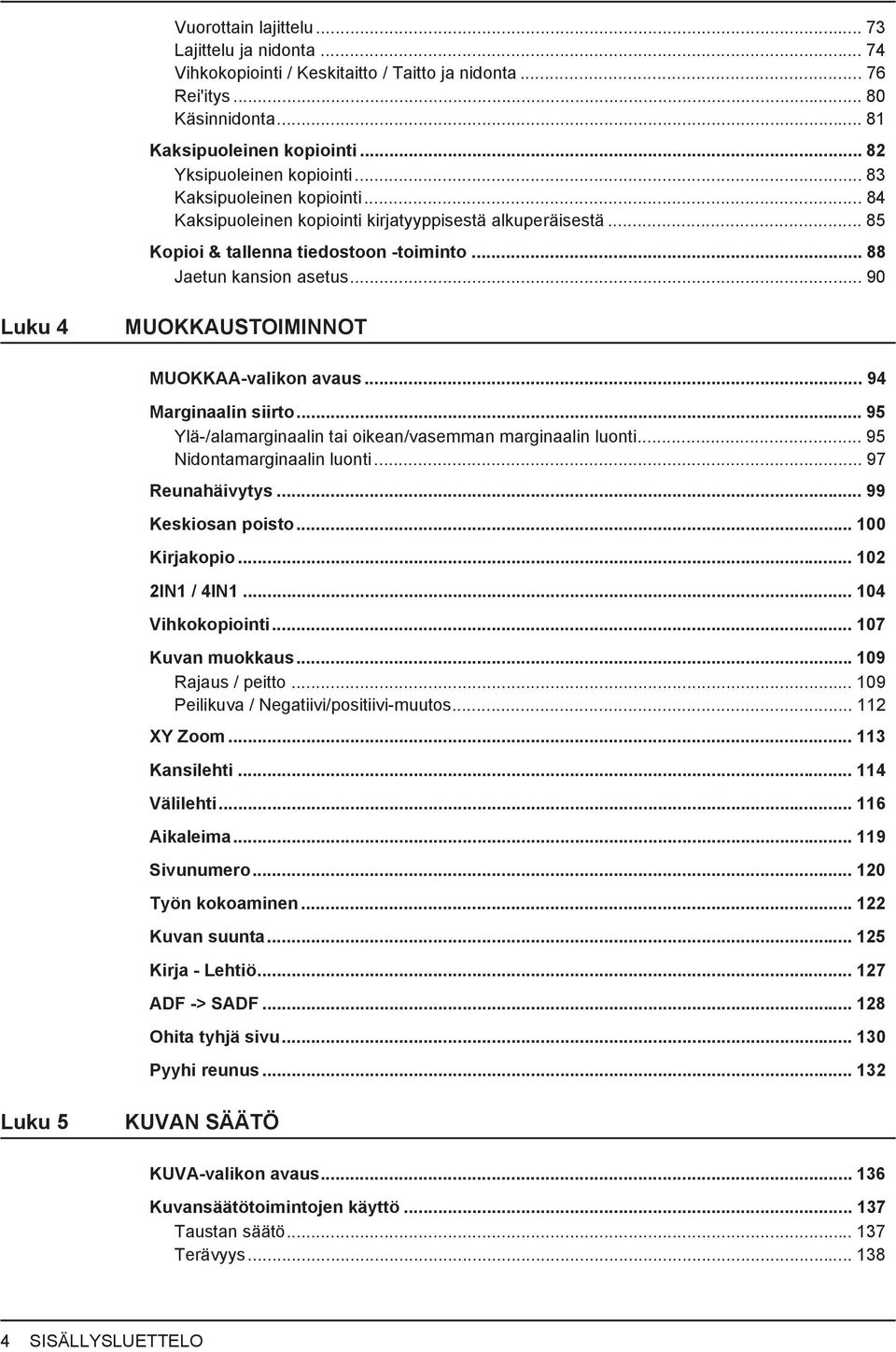

6 Vuorottain lajittelu Lajittelu ja nidonta Vihkokopiointi / Keskitaitto / Taitto ja nidonta Rei'itys Käsinnidonta... 8 Kaksipuoleinen kopiointi... 8 Yksipuoleinen kopiointi Kaksipuoleinen kopiointi Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä Kopioi & tallenna tiedostoon -toiminto Jaetun kansion asetus Luku 4 MUOKKAUSTOIMINNOT MUOKKAA-valikon avaus Marginaalin siirto Ylä-/alamarginaalin tai oikean/vasemman marginaalin luonti Nidontamarginaalin luonti Reunahäivytys Keskiosan poisto Kirjakopio... 0 IN / 4IN Vihkokopiointi Kuvan muokkaus Rajaus / peitto Peilikuva / Negatiivi/positiivi-muutos... XY Zoom... 3 Kansilehti... 4 Välilehti... 6 Aikaleima... 9 Sivunumero... 0 Työn kokoaminen... Kuvan suunta... 5 Kirja - Lehtiö... 7 ADF -> SADF... 8 Ohita tyhjä sivu Pyyhi reunus... 3 Luku 5 KUVAN SÄÄTÖ KUVA-valikon avaus Kuvansäätötoimintojen käyttö Taustan säätö Terävyys SISÄLLYSLUETTELO

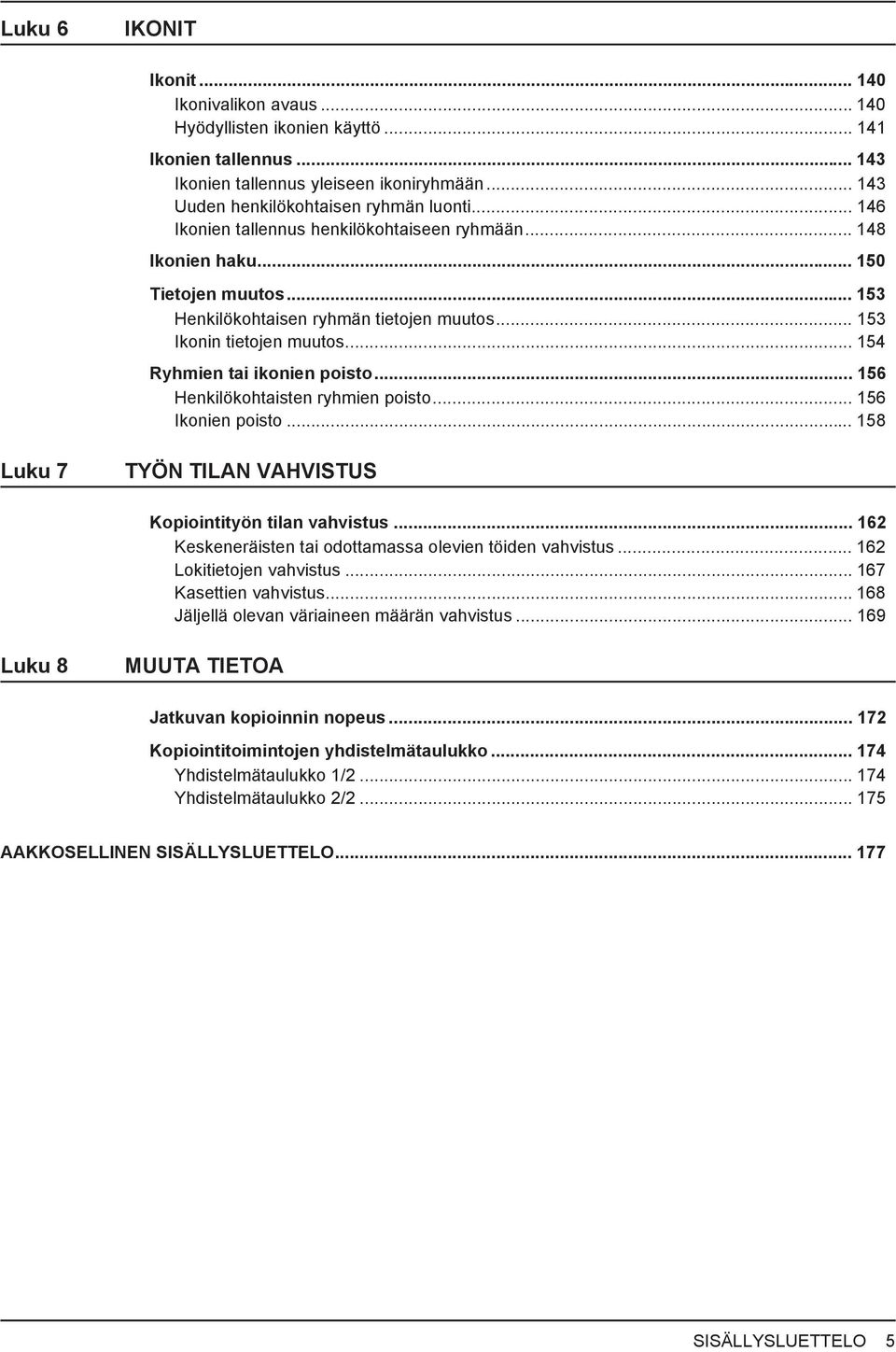

7 Luku 6 IKONIT Ikonit Ikonivalikon avaus Hyödyllisten ikonien käyttö... 4 Ikonien tallennus Ikonien tallennus yleiseen ikoniryhmään Uuden henkilökohtaisen ryhmän luonti Ikonien tallennus henkilökohtaiseen ryhmään Ikonien haku Tietojen muutos Henkilökohtaisen ryhmän tietojen muutos Ikonin tietojen muutos Ryhmien tai ikonien poisto Henkilökohtaisten ryhmien poisto Ikonien poisto Luku 7 TYÖN TILAN VAHVISTUS Kopiointityön tilan vahvistus... 6 Keskeneräisten tai odottamassa olevien töiden vahvistus... 6 Lokitietojen vahvistus Kasettien vahvistus Jäljellä olevan väriaineen määrän vahvistus Luku 8 MUUTA TIETOA Jatkuvan kopioinnin nopeus... 7 Kopiointitoimintojen yhdistelmätaulukko Yhdistelmätaulukko / Yhdistelmätaulukko / AAKKOSELLINEN SISÄLLYSLUETTELO SISÄLLYSLUETTELO 5

8

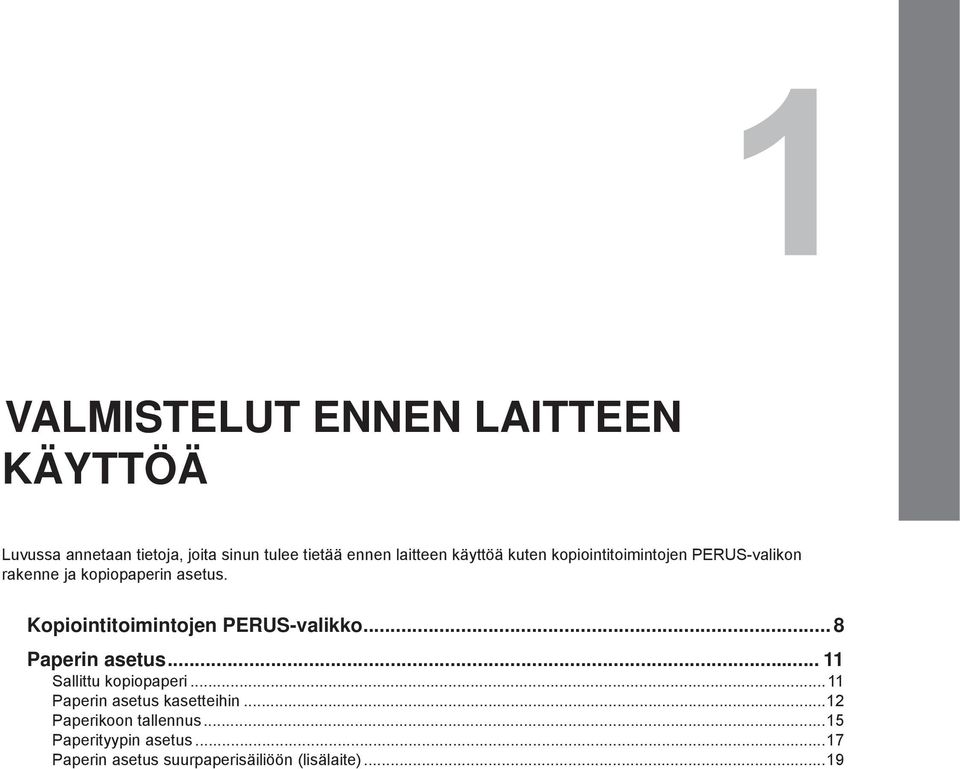

9 .VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Luvussa annetaan tietoja, joita sinun tulee tietää ennen laitteen käyttöä kuten kopiointitoimintojen PERUS-valikon rakenne ja kopiopaperin asetus. Kopiointitoimintojen PERUS-valikko... 8 Paperin asetus... Sallittu kopiopaperi... Paperin asetus kasetteihin... Paperikoon tallennus...5 Paperityypin asetus...7 Paperin asetus suurpaperisäiliöön (lisälaite)...9

10 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Kopiointitoimintojen PERUS-valikko Kun kytket laitteen virran päälle, kosketusnäytölle avautuu kopioinnin PERUS-valikko muutaman sekunnin kuluessa. PERUS-valikko sisältää seuraavat tiedot: Viestialue Toimintojen lyhyt kuvaus tai laitteen sen hetkinen tila viestimuodossa. Laitteen tila -alue ( S.0) Paperikoko, -tyyppi tai kasetteihin jäävä paperimäärä 3. Hakemistovälilehdet (PERUS, MUOKKAA, KUVA) ( S.93, S.35) KUVA-välilehti Vaihtavat PERUS-, MUOKKAA- tai KUVA-valikkoon. 4. Varoitusviestialue Näyttää varoitusviestejä kuten värikasetin vaihtoviestin. Jos laitteessa on käytössä käyttäjä- tai osastohallintatoiminto Yllä olevassa tapauksessa käyttäjän tai osaston tehtävän arvo tulee näkyviin 5 sekunnin ajaksi käyttäjän varmennuksen jälkeen. Näkyvissä oleva arvo on joko käyttäjän ( ) tai osaston ( ) arvoa pienempi. Vihjeitä Näytön ominaisuudet voivat vaihdella laitteen hallintatilan mukaan. Pyydä järjestelmänvalvojalta lisätietoja käyttäjähallinta- tai osastohallintatoiminnosta. 5. [APS] (automaattinen paperin valinta) -näppäin ( S.54) Vaihtaa tilaksi automaattisen paperin valinnan. 6. [ZOOM]-näppäin ( S.60) Muuttaa kuvien kopiosuhteen. 7. [-PUOL]-näppäin ( S.8) Valitsee yksi- tai kaksipuoleisen kopioinnin (esim. -> -puoleinen, -> -puoleinen). 8. [VIIMEISTELY]-näppäin ( S.66) Valitsee lajittelutavan. 9. [ALKUP. TYYPPI]-näppäin ( S.58) Valitsee alkuperäisen tyypin. 0. Päivämäärä ja kellonaika. [TYÖN TILA]-näppäin ( S.6) Vahvistaa kopiointi-, faksaus-, skannaus- tai tulostustöiden tilan ja näyttää niiden etenemisen. 8 Kopiointitoimintojen PERUS-valikko

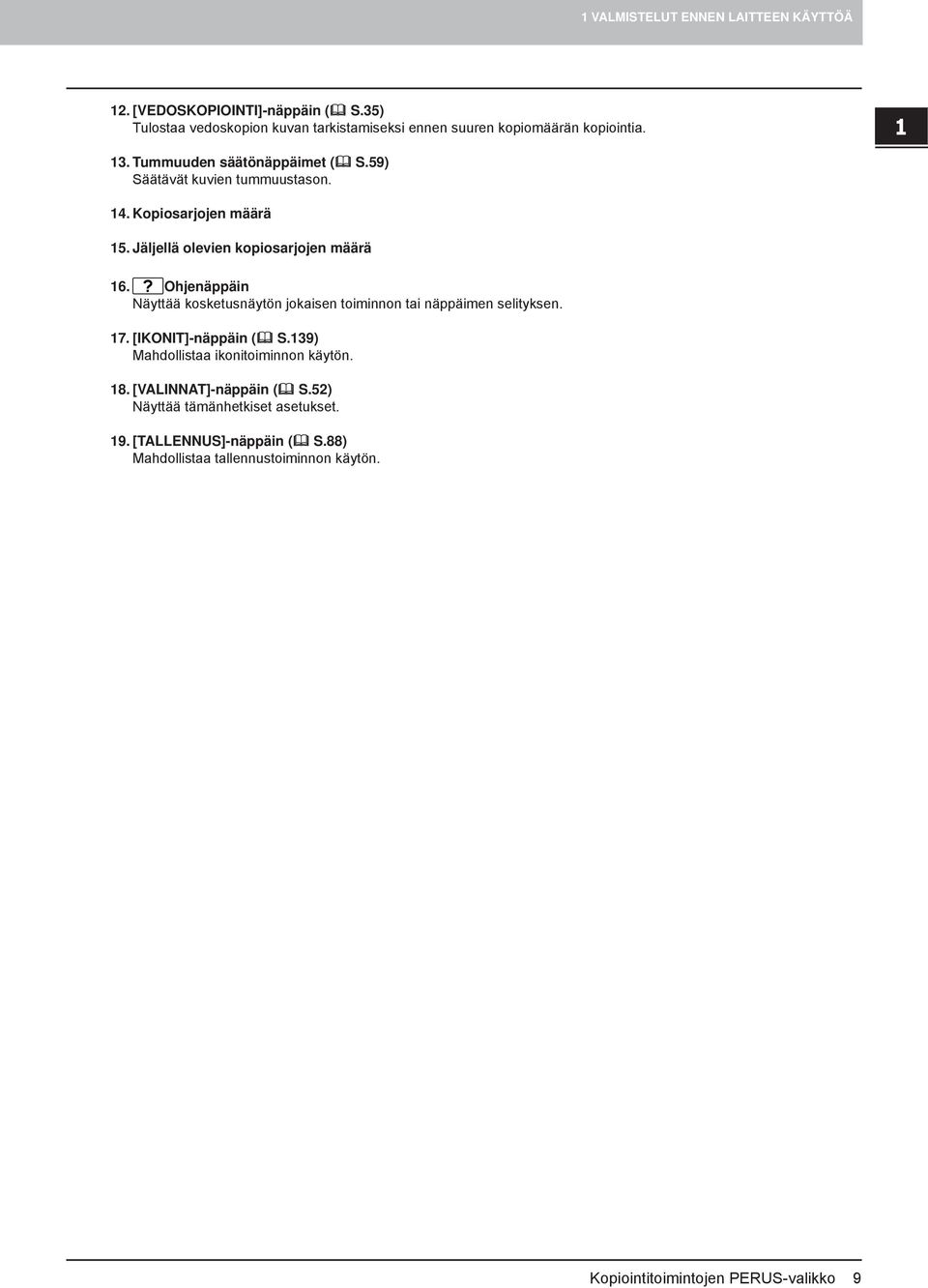

11 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ. [VEDOSKOPIOINTI]-näppäin ( S.35) Tulostaa vedoskopion kuvan tarkistamiseksi ennen suuren kopiomäärän kopiointia. 3. Tummuuden säätönäppäimet ( S.59) Säätävät kuvien tummuustason. 4. Kopiosarjojen määrä 5. Jäljellä olevien kopiosarjojen määrä 6. Ohjenäppäin Näyttää kosketusnäytön jokaisen toiminnon tai näppäimen selityksen. 7. [IKONIT]-näppäin ( S.39) Mahdollistaa ikonitoiminnon käytön. 8. [VALINNAT]-näppäin ( S.5) Näyttää tämänhetkiset asetukset. 9. [TALLENNUS]-näppäin ( S.88) Mahdollistaa tallennustoiminnon käytön. Kopiointitoimintojen PERUS-valikko 9

12 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Laitteen tila -alue Laitteen tila -alue näyttää seuraavat tiedot: Ulostulotaso ( S.37) Taso, jolle kopioitu paperi poistuu. [ULOSTULOTASO]-näppäin ( S.37) Vaihtaa ulostulotasot. 3. Kasetin valintanäppäimet ( S.55) Näyttävät jokaisen kasetin paperikoon ja -määrän sekä asetetun paperityypin. Kun haluat käyttää määrättyä kasettia, paina sitä vastaavaa näppäintä. Vihje Jokaiseen kasettiin jäävä paperimäärä näytetään seuraavasti. Käytä jäljelle jäävän paperin ilmoitusta suuntaaantavana viitteenä, sillä se saattaa vaihdella paperityypin mukaan. Jäljelle jäävä paperi Noin yli 0 mm (0.40") * Näyttö arkki - noin alle 0 mm (0.40") * Ei paperia * Noin 00 arkkia TOSHIBAN suosittelemaa normaalipaperia 4. [OHISYÖTTÖ]-näppäin ( S.38) Kun painat tätä näppäintä papereiden ollessa asetettuina ohisyöttötasolle, se valitaan paperilähteeksi. 5. Ohisyöttötason paperityyppi ( S.38) Näyttää ohisyöttötasolle asetetun paperityypin ikonilla. 0 Kopiointitoimintojen PERUS-valikko

13 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperin asetus Sallittu kopiopaperi Seuraavia paperityyppejä voidaan asettaa laitteeseen ja käyttää kopiointiin. Arvot koskevat ainoastaan Toshiban suosittelemaa paperia. Katso paperisuositukset Pikakäyttöohjeesta. Huom. Älä aseta erikokoisia tai -tyyppisiä papereita samaan kasettiin. Varmista, ettei paperipinon korkeus ylitä ohjaimissa olevaa merkkiviivaa. Syöttölaite Paperityyppi Enimmäispaperi-kapasiteetti Koko Kasetit kasettiyksikkö mukaan lukien (lisälaite) Suurpaperisäiliö (lisälaite) Ohisyöttötaso Normaali paperi (64-80 g/m ) (7-0 lb. Bond) PAKSU (8-05 g/m ) ( 8 lb. Bond) Normaalipaperi (64-80 g/m ) (7-0 lb. Bond) PAKSU (8-05 g/m ) ( 8 lb. Bond) Normaalipaperi (64-80 g/m ) (7-0 lb. Bond) OHUT *, * (5 63 g/m ) (4 7 lb. Bond) PAKSU (8-05 g/m ) ( 8 lb. Bond) PAKSU * (06 63 g/m ) (9 lb. Bond 90 lb. Index) PAKSU 3 * (64 09 g/m ) (9 0 lb. Index) Kuultopaperi *, *3 (75 g/m ) (0 lb. Bond) 600 arkkia (64 g/m tai 7 lb. Bond) 550 arkkia (80 g/m tai 0 lb. Bond) 450 arkkia 360 arkkia (64 g/m ) (7 lb. Bond) 000 arkkia (80 g/m ) (0 lb. Bond) 660 arkkia A/B-koko: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO LT-koko: LD, LG, LT, LT-R, ST-R, COMP, 3" LG, 8.5" SQ K-koko: 8K, 6K, 6K-R A4 (A/B-koon laite), LT (LT-koon laite) 00 arkkia A/B-koko: A3, A4, A4-R, A5-R, A6-R, B4, B5, B5-R, FOLIO arkki 80 arkkia 40 arkkia 30 arkkia 00 arkkia Tarrat *, *4 arkki Kalvot * arkki A4, LT LT-koko: LD, LG, LT, LT-R, ST-R, COMP, 3" LG, 8.5" SQ K-koko: 8K, 6K, 6K-R Ei vakiokoko: Pituus: mm ( ") Leveys: mm (5.8-7") KIRJEKUORI *, *5, *6 kirjekuori DL (0 mm x 0 mm), COM0 (4 / 8" x 9 /"), Monarch (3 7/8" x 7 /"), CHO-3 (0 mm x 35 mm), YOU-4 (05 mm x 35 mm) * Kaksipuoleiskopiointi ei ole käytössä. * Kun vihkotaittoviimeistelijä MJ-06 (lisävaruste) on asennettu, paperi tulee ulos yläulostulotasolla. *3 Valitse materiaalityypiksi NORMAALI tehdessäsi kopiota kuultopaperille. *4 Kun haluat kopioida tarroille, valitse paperityypiksi PAKSU. *5 Kopioiminen kirjekuoren kääntöpuolelle ei ole mahdollista. *6 Kun viimeistelijä MJ-0 (tai) vihkotaittoviimeistelijä MJ-06/MJ-033 (lisävaruste) on asennettu, kirjekuori tulostuu laitteen ulostulotasolle. Kun sisäviimeistelijä MJ-03 (lisävaruste) on asennettu, kirjekuori tulostuu viimeistelijän ulostulotasolle. Vihjeitä LT-koko on vakiokoko, jota käytetään vain Pohjois-Amerikassa. K-koko on kiinalainen vakiokoko. Paperikokojen lyhenteet: LT: Letter, LD: Ledger, LG: Legal, ST: Statement, COMP: Computer, SQ: Square Paperin asetus

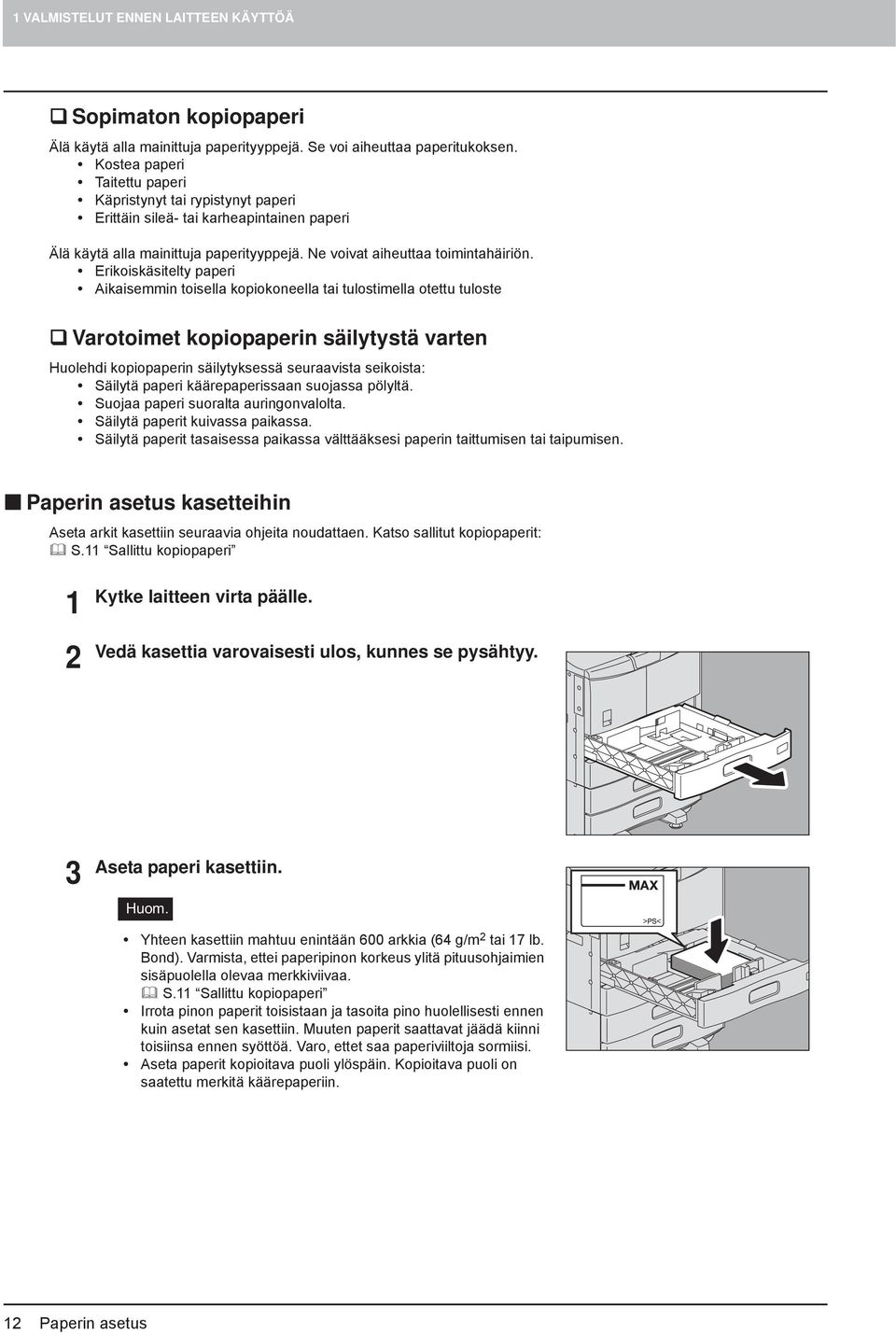

14 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Sopimaton kopiopaperi Älä käytä alla mainittuja paperityyppejä. Se voi aiheuttaa paperitukoksen. Kostea paperi Taitettu paperi Käpristynyt tai rypistynyt paperi Erittäin sileä- tai karheapintainen paperi Älä käytä alla mainittuja paperityyppejä. Ne voivat aiheuttaa toimintahäiriön. Erikoiskäsitelty paperi Aikaisemmin toisella kopiokoneella tai tulostimella otettu tuloste Varotoimet kopiopaperin säilytystä varten Huolehdi kopiopaperin säilytyksessä seuraavista seikoista: Säilytä paperi käärepaperissaan suojassa pölyltä. Suojaa paperi suoralta auringonvalolta. Säilytä paperit kuivassa paikassa. Säilytä paperit tasaisessa paikassa välttääksesi paperin taittumisen tai taipumisen. Paperin asetus kasetteihin Aseta arkit kasettiin seuraavia ohjeita noudattaen. Katso sallitut kopiopaperit: S. Sallittu kopiopaperi Kytke laitteen virta päälle. Vedä kasettia varovaisesti ulos, kunnes se pysähtyy. 3 Aseta paperi kasettiin. Huom. Yhteen kasettiin mahtuu enintään 600 arkkia (64 g/m tai 7 lb. Bond). Varmista, ettei paperipinon korkeus ylitä pituusohjaimien sisäpuolella olevaa merkkiviivaa. S. Sallittu kopiopaperi Irrota pinon paperit toisistaan ja tasoita pino huolellisesti ennen kuin asetat sen kasettiin. Muuten paperit saattavat jäädä kiinni toisiinsa ennen syöttöä. Varo, ettet saa paperiviiltoja sormiisi. Aseta paperit kopioitava puoli ylöspäin. Kopioitava puoli on saatettu merkitä käärepaperiin. Paperin asetus

15 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 4 Työnnä leveysohjain alaosasta nuolen suuntaan paperipinon takareunaa vasten. 5 Pidä kiinni etupituusohjaimen vihreästä vivusta ja säädä pituusohjaimet paperikoon mukaan. Vihje Säädä pituusohjaimet kummallakin kädelläsi. 6 Varmista, ettei paperin ja pituus- tai leveysohjaimen välillä ole liikaa tilaa Jos paperin ja sivu- tai päätyohjaimien välinen rako on liian suuri, se aiheuttaa paperin virheellisen syötän. Paperin ja pituusohjaimien välillä oleva tila (A oikealla olevassa kuvassa): Älä jätä yli 0,5 mm:n tilaa yhdelle puolelle tai,0 mm:n tilaa kummallekin puolelle. Jos paksu paperi kuitenkin aiheuttaa tukoksia, jätä väliin sopiva tila. Paperin ja leveysohjaimen välillä oleva tila (B oikealla olevassa kuvassa): älä jätä yli 0,5 mm:n tilaa. B A 7 Vaihda tarvittaessa paperikoon osoitin. 8 Työnnä kasettia varovaisesti suoraan laitteen sisään, kunnes se pysähtyy. HUOMAUTUS Älä jätä sormiasi laitteen ja kasetin väliin. Saatat loukkaantua. Paperin asetus 3

16 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 9 Alla oleva valikko avautuu näytölle. Jos paperikoko tai -tyyppi ei vastaa kasetissa olevaa paperia, paina kosketusnäytöllä [EI]. Jos ne vastaavat toisiaan, paina [KYLLÄ]. Vihjeitä Laitteen asetuksesta riippuen yllä oleva valikko ei aina avaudu näytölle. Katso tässä tapauksessa paperikoon ja -tyypin asetusten muutos: S.5 Paperikoon tallennus S.7 Paperityypin asetus Jos haluat muuttaa valikon näyttöasetusta, ota yhteys järjestelmänvalvojaan. Jos valitset [KYLLÄ], muita toimenpiteitä ei tarvita. 0 Valitse kasetissa oleva paperikoko ja -tyyppi kosketusnäytöltä. ) Valitse paperikoko. ) Valitse paperityyppi. 3) Paina [OK]. 4 Paperin asetus

17 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperikoon tallennus Kun asetat papereita ensimmäistä kertaa tai vaihdat paperit eri kokoisiin, sinun täytyy tallentaa paperikoko laitteeseen. Paina käyttöpaneelin [USER FUNCTIONS]-näppäintä. Valitse kosketusnäytön [KÄYTTÄJÄ]-välilehti asettaaksesi käyttäjän asetusvalikon näytölle ja paina [KASETIT]. 3 Valitse paperikoko kosketusnäytöltä. ) Valitse kasetti, jonne asetit arkit. ) Valitse paperikoko. 3) Paina [OK]. Paperin asetus 5

18 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 4 Paina kosketusnäytöllä [SULJE] tai käyttöpaneelin [USER FUNCTIONS]-näppäintä. 6 Paperin asetus

19 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperityypin asetus Kun asetat laitteeseen muuta kuin normaalipaperia tai mitä tahansa erikoispaperia, jota ei käytetä tavalliseen kopiointiin, sinun tulee tehdä paperin paksuus- ja ominaisuusasetukset. Vihjeitä Paksuus ja ominaisuus voidaan asettaa yhdessä. Jos kasetille on asetettu paksuus PAKSU tai muu ominaisuus kuin EI, kasettiin asetettua paperia ei käytetä automaattisessa paperin valintatilassa. Jos kasetille on asetettu muu ominaisuus kuin EI, paperilähteen automaattinen vaihtotoiminto (samankokoisen paperin syöttö eri kasetista myös, jos paperin syöttöön määritetty kasetti on tyhjä) ei koske tässä kasetissa olevaa paperia. Katso lisätietoja paperilähteen automaattisen vaihtotoiminnon asetuksesta Laitehallinnan käyttöohjeesta. Asetettu paperityyppi näytetään laitteen tila -alueella ikonilla. S.0 Laitteen tila -alue Sallittuja paperityyppejä ovat: Paksuus Näppäin Kuvaus Ikoni NORMAALI Normaalipaperi: g/m, (7-0 lb. Bond) PAKSU Paksu paperi: 8 05 g/m ( 8 lb. Bond) Ominaisuus Näppäin Kuvaus Ikoni EI Ei määriteltyä ominaisuutta VÄLILEHTI Välilehtitilassa käytettävät arkit S.6 Välilehti Voit asettaa enintään kaksi eri tyyppistä arkkia (Välilehti ja ). Aseta välilehti ja valitsemalla välilehden kasetti ja painamalla [VÄLILEHTI]. Valitse tämän jälkeen välilehden kasetti ja paina [VÄLILEHTI]., KANSI ERIKOIS Kansilehtitilassa käytettävät arkit S.4 Kansilehti Värillinen paperi, vesileimapaperi jne. FAKSI *, * Faksipaperi * Faksien lähetys ja vastaanotto ovat käytettävissä ainoastaan, kun asennettuna on faksiyksikkö (lisälaite). * Kun tulostetaan listoja, paperiasetuksena on FAKSI. Katso lisätietoja listojen tulostuksesta Laitehallinnan käyttöohjeesta. Paina käyttöpaneelin [USER FUNCTIONS]-näppäintä. Paperin asetus 7

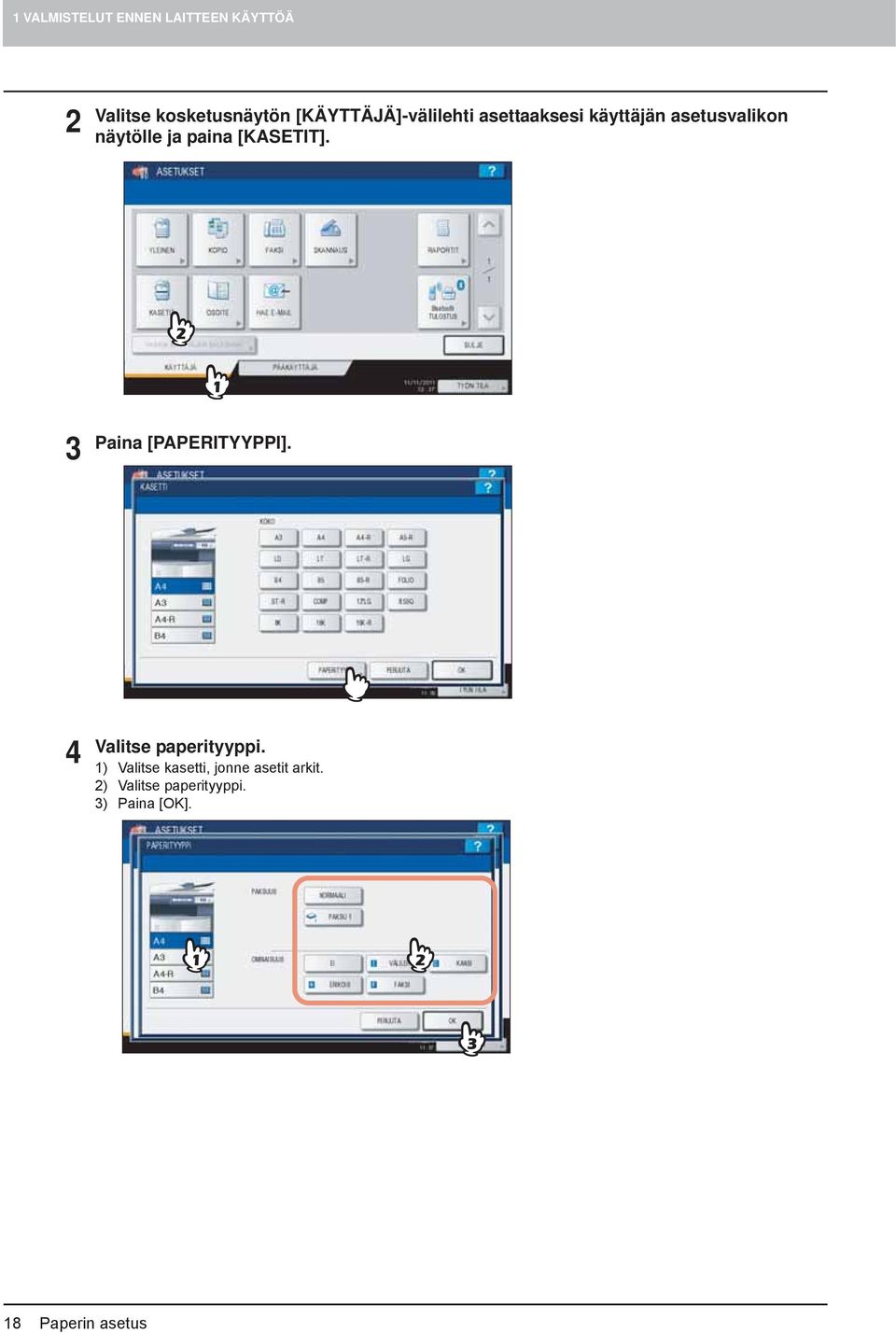

20 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Valitse kosketusnäytön [KÄYTTÄJÄ]-välilehti asettaaksesi käyttäjän asetusvalikon näytölle ja paina [KASETIT]. 3 Paina [PAPERITYYPPI]. 4 Valitse paperityyppi. ) Valitse kasetti, jonne asetit arkit. ) Valitse paperityyppi. 3) Paina [OK]. 8 Paperin asetus

21 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 5 Paina [OK]. 6 Paina kosketusnäytöllä [SULJE] tai käyttöpaneelin [USER FUNCTIONS]-näppäintä. Asetetun paperityypin poisto Paina kohdan 4 valikon kasettinäppäintä ja sitten paperityyppiä, jonka asetuksen haluat poistaa. Vihje Jos asetettuna on sekä VÄLILEHTI että VÄLILEHTI ja poistat ainoastaan VÄLILEHTI -asetuksen, VÄLILEHTI -asetus muuttuu automaattisesti VÄLILEHTI -asetukseksi. Paperin asetus suurpaperisäiliöön (lisälaite) Vedä suurpaperisäiliön kasettia varovaisesti ulos, kunnes se pysähtyy. HUOMAUTUS Varo, ettet koske liukukiskoja (A kuvassa). Saatat loukkaantua. A Paperin asetus 9

22 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Aseta yksi paperipino oikealle ja vasemmalle tasolle. Irrota paperit toisistaan ja tasoita ne huolellisesti ennen asettamista. Aseta ne kopioitava puoli ylöspäin. Aseta yksi paperipino oikealle tasolle (A kuvassa), niin että sen reuna koskee tason oikeaa kulmaa. Aseta toinen paperipino vasemmalle tasolle (B kuvassa), niin että sen reuna koskee tason vasenta kulmaa. Paperit voidaan asettaa siististi, jos jaat ne pienempiin nippuihin ja täytät tasot vuorotellen. B A Huom. Paperien syöttö alkaa oikealta tasolta. Kun paperi loppuu, vasemmalla tasolla oleva paperi siirretään automaattisesti oikealle tasolle ja syötetään. Kahdelle tasolle mahtuu enintään 360 arkkia (64 g/m tai 7 lb. Bond). Pinon korkeus ei saa ylittää pituusohjaimien sisäpuolella olevaa merkkiviivaa. S. Sallittu kopiopaperi Kopioitava puoli on saatettu merkitä käärepaperiin. Varo, ettet saa paperiviiltoja sormiisi. Kun asetat paperia, varmista että keskivipu ei ole auki. Katso suurpaperisäiliön kasettiin kiinnitettyä tarraa. 3 Työnnä suurpaperisäiliön kasetti varovaisesti suoraan laitteen sisään. Kun kasetti on kokonaan sisällä, oikea taso nousee ylös paperin syöttöasentoon. Huom. Älä lyö kasettia kiinni. Pinotut arkit saattavat pudota, minkä seurauksena ne syötetään väärin. HUOMAUTUS Älä jätä sormiasi laitteen ja kasetin väliin. Saatat loukkaantua. 4 Vaihda paperityyppi tarvittaessa. S.7 Paperityypin asetus 0 Paperin asetus

23 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperin lisäys suurpaperisäiliöön kopioinnin aikana Jos suurpaperisäiliön vasemmalta tasolta loppuu paperi kopioinnin aikana, näytöllä lukee Voit lisätä paperia vasempaan kasettiin.. Voit vetää suurpaperisäiliön auki kopioinnin aikana ja lisätä paperia vasemmalle tasolle ilman että kopiointi keskeytyy. Tämä toiminto on hyödyllinen, kun suuri kopiomäärä on saatava valmiiksi nopeasti. Vedä suurpaperisäiliön kasettia varovaisesti ulos, kunnes se pysähtyy. Vain vasen taso tulee ulos. HUOMAUTUS Älä koske liukukiskoa (A oikealla olevassa kuvassa). Saatat loukkaantua. A Aseta paperit vasemmalle tasolle. Aseta paperipino tason vasemman reunan myötäisesti. 3 Työnnä suurpaperisäiliön kasetti varovaisesti suoraan laitteen sisään. Jos paperi loppuu oikealta tasolta, vasemmalla tasolla oleva paperi siirretään automaattisesti oikealle tasolle. Huom. Älä lyö kasettia kiinni. Pinotut arkit saattavat pudota, minkä seurauksena ne syötetään väärin. HUOMAUTUS Älä jätä sormiasi laitteen ja kasetin väliin. Saatat loukkaantua. Paperin asetus

24

25 .KOPIOINTI Tässä luvussa selostetaan kopioinnin perustoiminnot. Alkuperäisten asetus... 4 Sallitut alkuperäiset...4 Väärennöksenesto-ohjelma...4 Alkuperäisten asetus valotuslasille...5 Kirjatyyppiset alkuperäiset...6 Automaattisen kääntävän syöttölaitteen (lisälaite) käyttö...7 Kopiointi Kopioinnin perustoiminnot...30 Seuraavan alkuperäisen skannaus kopioinnin aikana...33 Kopioinnin keskeytys ja välikopiointi...34 Vedoskopiointi...35 Ulostulotason valinta...37 Kopiointi ohisyöttötasolta...38 Ohisyöttötasolta kopiointi vakiokokoiselle paperille...39 Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille...47

26 KOPIOINTI Alkuperäisten asetus Sallitut alkuperäiset Jos käytössä on automaattinen kääntävä syöttölaite (lisälaite), kaksipuoleiset alkuperäiset voidaan skannata automaattisesti yksi toisensa jälkeen. Jos käytössä on valotuslasi, voit skannata normaalipaperin lisäksi myös alkuperäisiä (esim. kalvot, kuultopaperi, vihkot tai kolmiulotteiset esineet), joita ei voida asettaa automaattiseen kääntävään syöttölaitteeseen. Valotuslasi Sijainti Maksimikoko Paperin paino Automaattinen kääntävä syöttölaite (lisälaite) Pituus: 97 mm Leveys: 43 mm Automaattinen kääntävä syöttölaite g/m ( lb.) Kaksipuoleiset alkuperäiset: g/m ( lb.) Automaattisen paperikoon tunnistustoiminnon hyväksymät paperikoot Pohjois-Amerikan ulkopuolella: A3, A4, A4-R, A5-R, B4, B5, B5-R Pohjois-Amerikka: LD, LG, LT, LT-R, ST-R Pohjois-Amerikan ulkopuolella: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO Pohjois-Amerikka: LD, LG, LT, LT-R, ST-R, COMP Huom. Automaattinen paperikoon tunnistus ei toimi välttämättä asianmukaisesti, jos Pohjois-Amerikkaan tarkoitetussa laitteessa käytetään A/B-koon alkuperäisiä. Tunnistus ei myöskään toimi asianmukaisesti, jos LT-koon alkuperäisiä käytetään muualle kuin Pohjois-Amerikkaan tarkoitetussa laitteessa. Automaattinen paperikoon tunnistus ei toimi asianmukaisesti, jos tulostukseen käytetään K-koon paperia. (K-koko on vakiopaperikoko Kiinassa.) Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Aseta ST- tai A5-koon alkuperäiset vaakasuuntaan, kun käytät automaattista kääntävää syöttölaitetta (lisälaite). Voit skannata enintään 000 arkkia yhtä kopiointityötä kohti tai kunnes sisäänrakennettu muisti täyttyy. Väärennöksenesto-ohjelma Tässä laitteessa on väärennöksenesto-ohjelma. Skannaus- tai kopiointitoiminto ei saata toimia asianmukaisesti. 4 Alkuperäisten asetus

27 KOPIOINTI.KOPIOINTI Alkuperäisten asetus valotuslasille Voit asettaa valotuslasille normaalipaperin lisäksi esim. kalvoja tai kuultopapereita, joita ei voida asettaa automaattiseen kääntävään syöttölaitteeseen (lisälaite). HUOMAUTUS Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Rikki menevä lasi voi aiheuttaa vammoja. Nosta valotuskansi (lisälaite) tai automaattinen kääntävä syöttölaite (lisälaite). Huom. Nosta sitä 60 astetta tai enemmän, jotta alkuperäisen koko voidaan tunnistaa oikein. Aseta alkuperäinen kopioitava puoli valotuslasia vasten ja kohdista se lasin vasempaan takakulmaan. Erittäin läpinäkyvien alkuperäisten kopiointi Jos kopioit erittäin läpinäkyviä alkuperäisiä (esim. kalvot ja kuultopaperi), aseta alkuperäisen päälle valkoinen arkki, joka on vähintään samankokoinen kuin alkuperäinen. 3 Laske valotuskansi (lisälaite) tai automaattinen kääntävä syöttölaite (lisälaite) varoen. Alkuperäisten asetus 5

28 KOPIOINTI Kirjatyyppiset alkuperäiset Voit asettaa kirjatyyppiset alkuperäiset valotuslasille. HUOMAUTUS Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Rikki menevä lasi voi aiheuttaa vammoja. Nosta valotuskansi (lisälaite) tai automaattinen kääntävä syöttölaite (lisälaite). Avaa alkuperäinen haluamastasi kohdasta ja aseta se kopioitava puoli alaspäin. Kohdista se valotuslasin vasempaan takakulmaan. Kun teet kirjatyyppisestä alkuperäisestä kaksipuoleisia kopioita tai kopion aukeamasta, kohdista alkuperäisen keskiosa valotuslasin keltaiseen merkkiviivaan. S.85 Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä S.0 Kirjakopio Kirja 3 Laske valotuskansi (lisälaite) tai automaattinen kääntävä syöttölaite (lisälaite) varoen. Huom. Älä laske valotuskantta (lisälaite) tai automaattista kääntävää syöttölaitetta (lisälaite) väkisin, jos alkuperäinen on erittäin paksu. Kopiointi onnistuu myös kansi hieman raollaan. Kannen alta näkyvä valo on erittäin kirkas, joten älä katso valotuslasia kopioinnin aikana. 6 Alkuperäisten asetus

29 KOPIOINTI.KOPIOINTI Automaattisen kääntävän syöttölaitteen (lisälaite) käyttö Varotoimet Älä käytä kohdissa - 9 lueteltuja alkuperäisiä, sillä ne voivat aiheuttaa syöttöhäiriöitä tai vahingoittaa laitetta.. Pahasti rypistyneet, taitetut tai käpristyneet alkuperäiset. Hiilipaperitaustaiset alkuperäiset 3. Teipatut, liimatut tai leikellyt alkuperäiset 4. Alkuperäiset, joissa on useita reikiä kuten irtolehtipaperi 5. Paperiliittimin tai niitein varustetut alkuperäiset 6. Repeytyneet tai reikäiset alkuperäiset 7. Kosteat alkuperäiset 8. Kalvot tai kuultopaperit 9. Pinnoitettu (esim. vahattu) paperi Käytä kohdissa 0 ja lueteltuja alkuperäisiä erityisen varovaisesti. 0. Alkuperäiset, joiden pinta on erityisen karhea tai käsitelty (tällaiset arkit eivät ehkä irtoa toisistaan). Taitetut tai käpristyneet alkuperäiset (ne on suoristettava ennen syöttölaitteeseen asettamista) Mustat viivat Jos skannausalue tai ohjainalue on likainen, tulosteisiin voi tulla mustien viivojen kaltaisia kuvavirheitä. Suosittelemme puhdistamaan nämä alueet viikoittain. Katso lisätietoja puhdistuksesta Pikakäyttöohjeesta. Alkuperäisten asetus 7

30 KOPIOINTI Jatkuva syöttö Jatkuva syöttö on syöttötavan oletusasetuksena. Aseta alkuperäiset paikalleen ja paina [START]-näppäintä, jonka jälkeen kopiot tulostuvat yksi kerrallaan jatkuvasti. Voit kätevästi kopioida monta alkuperäistä yhdellä kertaa. Kohdista kaikki alkuperäiset. Järjestä alkuperäiset siihen järjestykseen, jossa haluat kopioida ne. Päällimmäinen arkki kopioidaan ensin. Aseta alkuperäiset kopioitava puoli ylöspäin. Säädä sitten pituusohjaimet alkuperäisen pituuden mukaan. Huom. Syöttölaitteeseen mahtuu kerralla noin 00 arkkia koosta riippumatta (35 80 g/m tai 9,3 0 lb.) tai 6 mm:n paksuinen pino. Katso lisätietoja erikokoisista alkuperäisistä: S.56 Erikokoisia alkuperäisiä sisältävän nipun kopiointi Pitkät alkuperäiset Paperin pysäyttimen käyttö estää skannattuja originaaleja putoamasta. Vedä se esiin automaattisesta kääntävästä syöttölaitteesta (lisävaruste) ja nosta apupysäytin. Huom. Laske apupysäytin ja nosta vähän paperin pysäytintä työntääksesi sen takaisin, kun et enää käytä sitä. Vihje Jos skannattavia alkuperäisiä on liikaa, voit jakaa ne ennen kopiointia useampaan nippuun. Aseta ensimmäinen nippu syöttölaitteeseen. Paina kosketusnäytöllä [SKAN. LISÄÄ] ensimmäisen nipun skannauksen aikana. Kun ensimmäinen nippu on skannattu, aseta seuraava nippu syöttölaitteeseen ja paina käyttöpaneelin [START]-näppäintä. (Jos painat [SKAN. LISÄÄ] juuri ennen kuin alkuperäisten skannaaminen on valmis, painike ei ehkä toimi.) 8 Alkuperäisten asetus

31 KOPIOINTI.KOPIOINTI Yksittäissyöttö Kun syöttötapana on yksittäissyöttö, alkuperäinen syötetään automaattisesti heti, kun se on asetettu automaattiseen kääntävään syöttölaitteeseen (lisälaite). Yksittäissyöttö on käytännöllinen yhden arkin kopiointia varten. S.8 ADF -> SADF Säädä pituusohjaimet alkuperäisen pituuden mukaan. Aseta alkuperäinen kopioitava puoli ylöspäin ja pituusohjaimia myöten. Alkuperäinen siirtyy automaattisesti laitteen sisään ja kosketusnäytöllä näkyy kohdan 3 valikko. Huom. Irrota otteesi alkuperäisestä ja anna sen siirtyä vapaasti eteenpäin. 3 Aseta seuraava alkuperäinen samalla tavalla. 4 Kun olet syöttänyt kaikki alkuperäiset, paina [TYÖ VALMIS]. Vihje Jos haluat keskeyttää kopioinnin, paina [PERUUTA]. Alkuperäisten asetus 9

32 KOPIOINTI Kopiointi Kopioinnin perustoiminnot Kopioi alla olevan ohjeen mukaisesti. Syöttölaite (lisävaruste) Valotustaso TAI Sijoita kopiopaperit kasettiin tai kasetteihin. Katso sallitut paperityypit ja -koot ja niiden asetus: S. Sallittu kopiopaperi S. Paperin asetus kasetteihin S.9 Paperin asetus suurpaperisäiliöön (lisälaite) Aseta alkuperäinen(set). Katso alkuperäisten tyypit ja -koot ja niiden asetus: S.4 Sallitut alkuperäiset S.7 Automaattisen kääntävän syöttölaitteen (lisälaite) käyttö S.5 Alkuperäisten asetus valotuslasille S.6 Kirjatyyppiset alkuperäiset Jos kopioit enemmän kuin yhden kopion, näppäile kopiomäärä. Paina käyttöpaneelin [CLEAR]-näppäintä poistaaksesi näppäilemäsi numeron. Valitse kopiointitavat. Valitse kopiointitavat. S.5 KOPIOINNIN PERUSTOIMINNOT S.93 MUOKKAUSTOIMINNOT S.35 KUVAN SÄÄTÖ 30 Kopiointi

33 KOPIOINTI.KOPIOINTI 5 Paina käyttöpaneelin [START]-näppäintä. Kopiointi alkaa. Paperi tulee ulos kopioitu puoli alaspäin. Huom. Ole varovainen, sillä paperin ulostuloalue ja paperi ovat kuumia. Alla näkyvä valikko avautuu näytölle, kun käytössä on erikoiskopiointi. Tämä valikko avautuu näytölle, kun käytössä on SADF (yksittäissyöttö) tai erikoiskopiointi, jossa alkuperäinen on asetettu valotuslasille ja skannatut tiedot on väliaikaisesti tallennettu muistiin, kuten lajittelukopioinnissa tai - puoleisesta -puoleiseksi kopioinnissa. Kun tämä valikko avautuu näytölle, noudata seuraavia ohjeita. Vihje Valikon yläosassa näytetyt viestit vaihtelevat sen mukaan, skannataanko alkuperäiset automaattisen kääntävän syöttölaitteen vai valotuslasin avulla. 6 7 Aseta seuraava alkuperäinen ja paina käyttöpaneelin [START]-näppäintä tai kosketusnäytöllä [SKAN. LISÄÄ]. Skannaus alkaa. Jos syöttölaitteeseen on asetettu SADF (yksittäissyöttö), alkuperäinen syötetään automaattisesti asetettaessa se automaattiseen kääntävään syöttölaitteeseen (lisälaite). Kun olet skannannut kaikki alkuperäiset, paina kosketusnäytöllä [TYÖ VALMIS]. Kopiointi alkaa. Vihjeitä Jos haluat keskeyttää kopioinnin, paina [PERUUTA]. Jos paperit loppuvat kasetista kopioinnin aikana, paperia syötetään toisesta samankokoista ja -suuntaista paperia sisältävästä kasetista eikä kopiointi keskeydy. Jos tällaista kasettia ei ole, kopiointi keskeytyy ja kosketusnäytöllä lukee "Lisää paperia". Lisää tällöin paperia kasettiin. Kopiointi 3

34 KOPIOINTI Kopioinnin keskeytys ja uudelleenkäynnistys Paina käyttöpaneelin [STOP]-näppäintä. Kopiointi tai skannaus keskeytyy. Paina kosketusnäytöllä [PERUUTA] keskeyttääksesi kopioinnin. Paina kosketusnäytöllä [SKAN. LISÄÄ] tai käyttöpaneelin [START]-näppäintä käynnistääksesi kopioinnin uudelleen. Kun painat [PERUUTA], skannatut tiedot pyyhitään muistista ja mahdolliset odottavat työt suoritetaan. Vihje Vaikka et painaisi [PERUUTA], skannatut tiedot poistetaan automaattisella tyhjennystoiminnolla. 3 Kopiointi

35 KOPIOINTI.KOPIOINTI Seuraavan alkuperäisen skannaus kopioinnin aikana Voit skannata seuraavan alkuperäisen (automaattikäynnistys), vaikka kopiointi olisi vielä käynnissä tai kosketusnäytöllä lukee "VALMIS (LÄMPENEE)". Aseta alkuperäinen(set). Aseta kopiosarjojen määrä ja kopiointitavat. Huom. Uusi työ käynnistyy aikaisemmin valitsemiesi kopiointitapojen mukaisesti, ellet tee uutta valintaa. 3 Paina käyttöpaneelin [START]-näppäintä. Vihje Voit skannata enintään 000 arkkia yhtä kopiointityötä kohti tai kunnes sisäänrakennettu muisti täyttyy. Automaattisten töiden vahvistus Voit vahvistaa odottamassa olevat työt kosketusnäytöllä tai peruuttaa ne. Katso lisätietoja: S.6 Kopiointityön tilan vahvistus Skannattavien töiden peruutus Paina käyttöpaneelin [STOP]-näppäintä keskeyttääksesi työn alkuperäisten skannauksen aikana. Kun painat kosketusnäytöllä [PERUUTA] tai käyttöpaneelin [FUNCTION CLEAR]-näppäintä, kun skannaus on keskeytetty, skannaus päättyy. Tässä tapauksessa ennen työn keskeytystä skannatut tiedot kopioidaan. Käynnistä skannaus uudelleen painamalla [START]-näppäintä. Kopiointi 33

36 KOPIOINTI Kopioinnin keskeytys ja välikopiointi Voit keskeyttää käynnissä olevan kopioinnin tehdäksesi välillä muita kopioita (välikopiointi). Kun käynnistät keskeytetyn työn, sinun ei tarvitse valita kopiointitapoja uudelleen, sillä ne ovat tallentuneet laitteen muistiin. Huom. Et voi käyttää välikopioitavaan työhön seuraavia toimintoja: kansilehtien kopiointi, välilehtien kopiointi, työn kokoaminen, tallennus e-filingiin, kopioi ja tallenna tiedostoon Välikopioinnin aikana tapaa ei voida muuttaa kopioinnista poikkeavaksi tavaksi (esim. e-filing, skannaus, tulostus tai faksi). Muuta tapa painamalla ensin [INTERRUPT]-näppäintä poistaaksesi välikopioinnin. Paina käyttöpaneelin [INTERRUPT]-näppäintä. Näytöllä lukee Työ keskeytetty, työ tallennettu ja [INTERRUPT]- näppäimeen syttyy valo. Vihje Jos alkuperäistä skannataan, yllä oleva viesti tulee näkyviin skannauksen jälkeen. 3 4 Vaihda alkuperäinen uuteen. Valitse muita kopiointitapoja tarpeen mukaan ja paina käyttöpaneelin [START]- näppäintä. Paina [INTERRUPT]-näppäintä uudelleen välikopioinnin päätyttyä. Näytöllä lukee "Valmiina jatkamaan työ " ja keskeytetty työ käynnistyy uudelleen. 34 Kopiointi

37 KOPIOINTI.KOPIOINTI Vedoskopiointi Jos teet suuren määrän kopioita, voit tehdä ensin vedoskopion yhdestä sivusta ja tarkistaa, että se kopioidaan haluamallasi tavalla (vedoskopiointi). Vedoskopion tarkistamisen jälkeen voit muuttaa tapoja tai asetuksia (esim. kopiosarjojen määrä, ulostulotaso, sivunumero, aikaleima, lajittelu/nidonta, rei'itys). Huom. Jos haluat muuttaa kopiosuhdetta, tummuutta, alkuperäisen tyyppiä tai - tai -puoleista kopiointia, tulosta ensin vedoskopio. Muuta sen jälkeen asetukset ja skannaa alkuperäinen uudelleen. 3 4 Aseta arkit kasettiin tai kasetteihin. Aseta alkuperäinen(set). Valitse kopiosarjojen määrä ja kopiointitavat. Paina kosketusnäytöllä [VEDOSKOPIOINTI]. Näytöllä lukee "VEDOSKOPIOINTI valittuna. Paina START kopioidaksesi" noin sekunnin kuluttua. Huom. Jos viimeistelytavaksi on valittu [EI LAJITTELUA EI NIDONTAA] tai [RYHMÄ], se muuttuu automaattisesti [LAJITTELU]-tilaksi. 5 Paina käyttöpaneelin [START]-näppäintä. Skannaus alkaa. kopiosarja tulostuu. Kopiointi 35

38 KOPIOINTI 6 Muuta kopiosarjojen määrää ja kopiointitapoja tarvittaessa vedoskopion tarkastuksen jälkeen. Tavat tai asetukset kuten kopiosarjojen määrä, ulostulotaso, sivunumero, aikaleima, lajittelu/nidonta ja rei'itys voidaan muuttaa. Huom. Jos haluat muuttaa kopiosuhdetta, tummuutta, alkuperäisen tyyppiä tai - tai -puoleista kopiointia, tulosta ensin vedoskopio. Muuta sen jälkeen asetukset ja skannaa alkuperäinen uudelleen. Paina kosketusnäytöllä [MUISTIN TYHJENNYS] tai käyttöpaneelin [FUNCTION CLEAR]-näppäintä lopettaaksesi vedoskopioinnin. 7 Paina käyttöpaneelin [START]-näppäintä. Jos et muuttanut kopiomäärää kohdassa 6, laite tulostaa yhden kopion vähemmän kuin olit valinnut, koska yksi kopio on jo tulostettu vedoskopiona. Jos valitsemasi kopiomäärä oli, vedoskopion lisäksi tulostuu kuitenkin vielä toinen sarja. 36 Kopiointi

39 KOPIOINTI.KOPIOINTI Ulostulotason valinta Jos asennettuna on viimeistelijä tai sisätaso, voit valita ulostulotason. Huom. Käytössä oleva ulostulotaso saattaa olla rajallinen kopiointitavasta ja paperikoosta riippuen. Ulostulotason valinnan oletusasetus on automaattivalinta. Ulostulotason vaihto Valittu ulostulotaso näytetään laitteen tila -alueella. Vaihda ulostulotaso painamalla [ULOSTULO TASO]. Jokaisella painalluksella näytölle vaihtuu järjestyksessä laitteen ulostulotaso, viimeistelijän ulostulotasot, sisätaso ja automaattivalinta. Ulostulon automaattisen valinnan osoitin Käytössä oleva ulostulotaso [ULOSTULO TASO] -näppäin Kopiointi 37

40 KOPIOINTI Kopiointi ohisyöttötasolta Käytä ohisyöttötasoa kopioidessasi ei vakiokokoiselle paperille, kalvolle, tarroille tai kirjekuorille. Ohisyöttötasoa suositellaan myös vakiokokoisen paperin kopiointiin, jonka asetusta ei ole tehty kasetteihin. Vihje Jos valitset paperikoon, voit käyttää lukuisia eri toimintoja, kuten automaattinen paperin valinta (APS) tai automaattinen kopiosuhteen valinta (AMS). Katso lisätietoja: S.74 Kopiointitoimintojen yhdistelmätaulukko Avaa ohisyöttötaso. Jos arkit ovat suurikokoisia, vedä paperituki esille. Kun asetat tai poistat kopiopaperin, siirrä paperinpidikevipua ulospäin. Siirrä tämän jälkeen paperinpidikevipu takaisin kohti laitetta. Kun käytät ohituskopioinnissa paksua paperia, osaa paksusta paperista ei ehkä syötetä oikein. Käännä siinä tapauksessa paperi ja aseta se uudelleen, kuten kuvassa on näytetty. Kopiointimenettely ohisyöttötasolta vaihtelee käytettävän paperikoon mukaan. Alla olevasta taulukosta näet menettelyn kunkin koon kohdalla. 38 Kopiointi ohisyöttötasolta

41 KOPIOINTI.KOPIOINTI Vakiokoko Paperikoko Pohjois-Amerikan ulkopuolella: A3, A4, B4, B5 Pohjois-Amerikka: LD, LT, LG, ST-R Muu kuin yllä oleva Kirjekuori Muut (ei vakiokoot) Menettely S.39 Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois- Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois- Amerikkaan tarkoitettu laite) S.4 Kopiointi muille kuin yllä mainituille vakiokoon arkeille S.44 Kopioiminen kirjekuorelle S.47 Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille Vihjeitä Ohisyöttötasolta kopiointi keskeytyy, kun paperi loppuu ohisyöttötasolta kesken kopioinnin, vaikka muissa kaseteissa olisi samankokoista paperia. Kopiointi käynnistyy uudelleen, kun paperia lisätään ohisyöttötasolle. Kun kopiointi on valmis, käyttöpaneelin [FUNCTION CLEAR]-näppäin alkaa vilkkua. Paina näppäintä vaihtaaksesi ohisyöttötasolta kopioinnin normaaliin kopiointiin kaseteista. Vaikka et painaisi [FUNCTION CLEAR]-näppäintä, ohisyöttötasolta kopiointi poistetaan automaattisen tyhjennystoiminnon kytkeytyessä päälle määrätyn ajan kuluttua. Ohisyöttötasolta kopiointi vakiokokoiselle paperille Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois- Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois- Amerikkaan tarkoitettu laite) Aseta alkuperäinen(set). Siirrä paperinpidikevipua ulospäin. Aseta paperi ohisyöttötasolle kopioitava puoli alaspäin. Huom. Paperipinon korkeus ei saa ylittää pituusohjaimissa olevaa merkkiviivaa. Jos käytät useampaa kuin yhtä paperiarkkia, irrota arkit huolellisesti toisistaan ennen ohisyöttötasolle asetusta. Varo, ettet saa paperiviiltoja sormiisi. Älä työnnä paperia ohisyöttötason aukkoon. Se voi aiheuttaa paperitukoksen. 3 Säädä pituusohjaimet samalla, kun pitelet salpaa. Siirrä paperinpidikevipua kohti laitetta. Kun olet asettanut paperin, näytölle avautuu ohisyöttötasolta kopioinnin valikko. Kopiointi ohisyöttötasolta 39

42 KOPIOINTI 4 Valitse KOPIO-kohdasta ohisyöttötasolle asettamaasi paperia vastaava paperikoon näppäin. Paperikoko on nyt asetettu. Huom. Jos et määritä paperikokoa nyt, kopiointi voi hidastua. 5 Paina kosketusnäytöllä [PAPERITYYPPI], ellei ohisyöttötasolle asettamasi paperin tyyppi ole normaalipaperi. 6 Paina ohisyöttötasolle asetetun paperin paperityyppiä vastaavaa näppäintä. Paina [OK]. 40 Kopiointi ohisyöttötasolta

43 KOPIOINTI.KOPIOINTI Huom. Väärän paperityypin valinta voi aiheuttaa paperitukoksen tai huomattavia kuvavirheitä. Kun valitset paperityypin, voit vahvistaa sen ikonien avulla, jotka näytetään alla olevan kuvan mukaisesti. Paperityyppi Ikoni Paperityyppi Ikoni NORMAALI PAKSU 3 OHUT PAKSU KALVO KIRJEKUORI PAKSU Huom. Automaattista -puolista kopiointia voidaan käyttää tavalliselle paperille ja PAKSU -paperille. Kalvoille (KALVO) voidaan käyttää vain -puolista kopiointia. Kirjekuorille voi kopioida vain yhdelle puolelle etupuolelle. 7 8 Kun olet asettanut paperikoon ja -tyypin, paina [OK]. Näytölle palaa PERUS-valikko. Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Huom. Kun kopioit kalvolle, poista kopioidut kalvot yksi kerrallaan sitä mukaa, kun ne saapuvat ulostulotasolle. Jos kalvot kerääntyvät pinoksi, ne saattavat käpristyä eikä niitä pystytä heijastamaan kunnolla. Kopiointi ohisyöttötasolta 4

44 KOPIOINTI Kopiointi muille kuin yllä mainituille vakiokoon arkeille Aseta alkuperäinen(set) ja kopiopaperi kappaleen Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois-Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois-Amerikkaan tarkoitettu laite) ( S.39) kohdissa 3 selostetulla tavalla. Paina kosketusnäytöllä [KOKOASETUS]. 3 Paina ohisyöttötasolle asetetun paperin kokoa vastaavaa näppäintä. Valittu koko tallentuu MUU-kooksi. 4 Paina KOPIO-kohdassa [MUU]. Paperikooksi asetetaan MUU-kooksi tallennettu koko. Huom. Jos et määritä paperikokoa nyt, kopiointi voi hidastua. 4 Kopiointi ohisyöttötasolta

45 KOPIOINTI.KOPIOINTI 5 Paina [PAPERITYYPPI], ellei ohisyöttötasolle asettamasi paperi ole normaalipaperia. 6 Paina ohisyöttötasolle asetetun paperin paperityyppiä vastaavaa näppäintä. Paina [OK]. Huom. Väärän paperityypin valinta voi aiheuttaa paperitukoksen tai huomattavia kuvavirheitä. Kun valitset paperityypin, voit vahvistaa sen ikonien avulla, jotka näytetään laitteen tila -alueella. Katso lisätietoja: Taulukko kappaleen Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois-Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois-Amerikkaan tarkoitettu laite) ( S.39) kohdassa Kun olet asettanut paperikoon ja -tyypin, paina [OK]. Näytölle palaa PERUS-valikko. Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Kopiointi ohisyöttötasolta 43

46 KOPIOINTI Kopioiminen kirjekuorelle Huom. Hyväksyttävät kirjekuorikoot ovat: DL (0 mm x 0 mm), COM0 (4 /8" x 9 /"), Monarch (3 7/8" x 7 /"), CHO-3 (0 mm x 35 mm), YOU-4 (05 mm x 35 mm) Katso suositellut kirjekuoret Pikakäyttöohjeesta. Huomautuksia kirjekuorien käytöstä Älä käytä seuraavia kirjekuorityyppejä, sillä ne aiheuttavat paperitukoksia tai laitteen vahingoittumisen.. Pahasti rypistyneet, taitetut tai käpristyneet kirjekuoret. Erittäin paksut tai ohuet kirjekuoret 3. Märät tai kosteat kirjekuoret 4. Repeytyneet kirjekuoret 5. Kirjekuoret joiden sisällä on materiaalia 6. Ei-vakiokokoiset kirjekuoret (erikoismuodot) 7. Kirjekuoret, joissa on aukkoja tai ikkunoita 8. Kirjekuoret jotka on liimattu kiinni liimalla tai teipillä 9. Osittain avatut tai rei'itetyt kirjekuoret 0. Erikoispinnoitetut kirjekuoret. Kirjekuoret, joissa on liimaa tai kaksipuolinen teippi Huom. Säilytä kirjekuoret huonelämpötilassa ja erossa kuumuudelta ja kosteudelta. Aseta alkuperäinen valotuslasille. ABC 44 Kopiointi ohisyöttötasolta

47 KOPIOINTI.KOPIOINTI Aseta kirjekuori tasaisesti puhtaalle pinnalle ja paina sitä kädellä nuolen suuntaan ilman poistamiseksi. Paina hyvin, jotta läppä ei kierry ylöspäin. Korjaa kirjekuoren taivutetut kulmat. 3 Siirrä paperinpidikevipua ulospäin. Aseta kirjekuori ohisyöttötasolle kopioitava puoli alaspäin. Aseta kirjekuori läppäpuoli eteenpäin. Huom. Älä kopioi kirjekuoren taakse. Se saattaa aiheuttaa paperitukoksen tai tahria kopiopaperin tai laitteen sisäpuolen. 4 Säädä pituusohjaimet kirjekuoren pituuden mukaan samalla, kun pitelet salpaa. Siirrä paperinpidikevipua kohti laitetta. Kun olet asettanut kirjekuoren, näytölle avautuu ohisyöttötasolta kopioinnin valikko. 5 Paina kosketusnäytöllä [KOKOASETUS]. Kopiointi ohisyöttötasolta 45

48 KOPIOINTI 6 Paina ohisyöttötasolle asetetun kirjekuoren kokoa vastaavaa näppäintä. Valitun kirjekuoren koko tallentuu MUU-kooksi. 7 Paina KOPIO-kohdassa [MUU]. Paperikooksi on nyt asetettu ohisyöttötasolle asetetun kirjekuoren koko. Paperityypin asetus on automaattisesti [KIRJEKUORI]. 8 Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Kopiointi alkaa. Kun viimeistelijä MJ-0 (tai) vihkotaittoviimeistelijä MJ-06/MJ-033 (lisävaruste) on asennettu, kirjekuori tulostuu laitteen ulostulotasolle. Kun sisäviimeistelijä MJ-03 (lisävaruste) on asennettu, kirjekuori tulostuu viimeistelijän ulostulotasolle. Huom. Ota aina 0 kopion jälkeen kirjekuoret pois ulossyöttötasolta. 46 Kopiointi ohisyöttötasolta

49 KOPIOINTI.KOPIOINTI Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille Voit käyttää ei vakiokokoisia papereita, jotka vastaavat oikealla näkyvän kuvan kokoja mm (5.8" - 7") mm (3.9" -.7") Aseta alkuperäinen valotuslasille. Siirrä paperinpidikevipua ulospäin. Aseta paperi ohisyöttötasolle kopioitava puoli alaspäin. Huom. Paperipinon korkeus ei saa ylittää pituusohjaimissa olevaa merkkiviivaa. Jos käytät useampaa kuin yhtä paperiarkkia, irrota arkit huolellisesti toisistaan ennen ohisyöttötasolle asetusta. Varo, ettet saa paperiviiltoja sormiisi. Älä työnnä paperia ohisyöttötason aukkoon. Se voi aiheuttaa paperitukoksen. 3 Säädä pituusohjaimet samalla, kun pitelet salpaa. Siirrä paperinpidikevipua kohti laitetta. Kun olet asettanut paperin, näytölle avautuu ohisyöttötasolta kopioinnin valikko. 4 Paina kosketusnäytöllä [ERIKOISPAPERI]. Kopiointi ohisyöttötasolta 47

50 KOPIOINTI 5 Näppäile mitat. ) Paina [Pituus] ja näppäile arvo (00-97 mm ( ")). ) Paina [Leveys] ja näppäile arvo (48-43 mm ( ")). 3) Paina [OK]. Pituus ja leveys on osoitettu oikealla olevan kuvan mukaisesti: Leveys Pituus Hakeaksesi mittatiedot muistista, paina yhtä [MUISTI ] - [MUISTI 4]-näppäimistä ja sen jälkeen [OK]. Vihje Katso mittatietojen tallennus muistiin: S.49 Ei vakiokoon tallennus muistiin 6 Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. 48 Kopiointi ohisyöttötasolta

51 KOPIOINTI.KOPIOINTI Ei vakiokoon tallennus muistiin Toimi samoin kuin kappaleen Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille ( S.47) kohdissa 3. Tallenna koko. ) Valitse muistinumero. ) Paina [Pituus] ja näppäile arvo (00-97 mm ( ")). 3) Paina [Leveys] ja näppäile arvo (48-43 mm ( ")). 4) Paina [MUISTI]. Kopiointi ohisyöttötasolta 49

52

53 3.KOPIOINNIN PERUSTOIMINNOT Tässä luvussa selostetaan kopioinnin perustoiminnot, kuten kopiosuhteen muutos, lajittelutavat ja kaksipuoleinen kopiointi. Ennen kopiointia... 5 Oletusasetukset...5 Asetusten vahvistus...5 Asetusten poisto...53 Toimintojen yhdistämisen rajoitukset...53 Paperin valinta Automaattinen paperin valinta (APS)...54 Paperin valinta käsin...55 Erikokoisia alkuperäisiä sisältävän nipun kopiointi...56 Alkuperäisen tyypin asetus Tummuuden säätö Suurentaminen ja pienentäminen Automaattinen kopiosuhteen valinta (AMS)...60 Alkuperäisen ja kopiopaperin koon määritys erikseen...6 Kopiosuhteen määritys käsin...64 Viimeistelytavan valinta Viimeistelytavat ja viimeistelijät (lisälaite)...66 Lajittelu/Ryhmittely...7 Vuorottain lajittelu...73 Lajittelu ja nidonta...74 Vihkokopiointi / Keskitaitto / Taitto ja nidonta...76 Rei'itys...80 Käsinnidonta...8 Kaksipuoleinen kopiointi...8 Yksipuoleinen kopiointi...83 Kaksipuoleinen kopiointi...84 Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä...85 Kopioi & tallenna tiedostoon -toiminto Jaetun kansion asetus...90

54 3 KOPIOINNIN PERUSTOIMINNOT Ennen kopiointia Oletusasetukset Kun laitteen virta on kytketty päälle, se toimii oletusasetusten mukaisesti, ellei asetuksia ei ole vielä muutettu. Laite palaa oletusasetuksiin poistettaessa energiansäästötila tai painettaessa käyttöpaneelin [FUNCTION CLEAR]-näppäintä. Kopioinnin perustoimintojen oletusasetukset löytyvät alla olevasta taulukosta. Nimike Oletusasetus Kopiosuhde 00% Kopiomäärä Paperin valinta Automaattinen paperin valinta (APS) Yksipuoleinen/kaksipuoleinen -puoleinen alkuperäinen -> -puoleinen kopio Tummuuden säätö Automaattinen säätö Alkuperäisen tyyppi TEKSTI/KUVA Viimeistelytapa Kopioitaessa valotuslasilta: EI LAJITTELUA EI NIDONTAA Kopioitaessa automaattisesta kääntävästä syöttölaitteesta (lisälaite): LAJITTELU Automaattisen kääntävän syöttölaitteen (lisälaite) syöttötapa Jatkuva syöttö Oletusasetuksia voidaan muuttaa. Katso lisätietoja Laitehallinnan käyttöohjeesta. Asetusten vahvistus Kun painat kosketusnäytöllä [VALINNAT], alla oleva valikko avautuu näytölle. Tässä valikossa voit tarkistaa nykyiset toiminnot. Siirtyminen toimintojen asetusvalikkoon Muuta valikon toimintoja painamalla vastaavia näppäimiä. Halutun asetuksen valikko avautuu näytölle. 5 Ennen kopiointia

55 3 KOPIOINNIN PERUSTOIMINNOT 3.KOPIOINNIN PERUSTOIMINNOT Asetusten poisto Jos haluat poistaa kopiointitoiminnon asetuksen, paina vastaavan asetusvalikon [NOLLAA]-näppäintä. Muutettujen asetusten poisto Kun painat käyttöpaneelin [FUNCTION CLEAR]-näppäintä, toimintojen kaikki muutokset poistetaan. Vaikka et painaisikaan tätä näppäintä, tehdyt muutokset poistetaan, kun laitetta ei käytetä 45 sekuntiin (oletusasetus). Katso lisätietoja tämän ajan muuttamisesta Laitehallinnan käyttöohjeesta. Toimintojen yhdistämisen rajoitukset Monia kopiotoimintoja voidaan käyttää yhdessä. Joitakin toimintoja ei kuitenkaan saa käyttää yhdessä toisten kanssa. Katso lisätietoja: S.74 Kopiointitoimintojen yhdistelmätaulukko Ennen kopiointia 53
