1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohjeet CTC GSi 12 Moduloiva kalliolämpöpumppu 400V 3N~ TÄRKEÄÄ LUE HUOLELLISESTI ENNEN KÄYTTÖÄ SÄILYTÄ MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

2 Kylmämodulin irrotus GSi 12! Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. 1. Irrota kylmämoduulin sähköpistokkeet ja letkut. 2. Kiinnitä kantokahvat (2kpl) kylmämoduulin alalaitaan (10 x) 1, 2, ta kylmämoduulin kiinnitysruuvit. 4. Vedä kylmämoduuli ulos ja nosta samalla hieman ylöspäin kahvoista. 1, 2, Nosta kylmämoduuli kahvojen ja nostoremmin avulla. 6. Asenna kylmämoduuli takaisin kahvojen ja nostoremmin avulla, irrota kahvat ja remmi, kiinnitä ruuvit, sähköpistokkeet ja letkut.

3 Asennus- ja käyttöohjeet CTC GSi 12 Moduloiva kalliolämpöpumppu 400V 3N~

4 Yleistä tietoa Sisällysluettelo YLEISTÄ TIETOA Tarkistuslista 8 Tärkeää! 9 Turvallisuusmääräykset 9 Talon lämpöasetukset Tekniset tiedot 14 Tekniset tiedot Käyttöalue CTC GSi Rakenne Parametriluettelo Valikkokatsaus Tarkempi valikkojen kuvaus Aloitussivu Huonelämpötila Säätö ilman huoneanturia Vika ulko-/huoneanturissa Lämpötilan yöpudotus Loma-aika LKV Viikoittain LKV Käyttötiedot Käyttötiedot CTC GSi Käyttöhistoria Käyttötiedot kompressori Lämmitysjärjestelmä Lämmitysjärjestelmän käyttötiedot Käyttötiedot aurinkokeräimet Edistyneempi Aika & Kieli Asetukset Lämpöpumppu Sähkövastus LKV tankki Kommunikaatio Viilennys Aset. Aurinkokeräimet Au perusasetukset Keräimien suojaus EVK-tankki asetukset Asetukset EcoTank X-tilavuus asetukset Lämpökaivon lataus Lataus EVK - tankki Termostaatti ohjaus Allas (lisävaruste) Ulkoinen lämmönlähde(evk) Määrittele järjestelmä Määrittele LP Määritä SMS (lisävaruste) Määritä viilennys (lisävaruste) Määr. Aurinkokeräimet Määritä Termostaatti ohjaus Määritä allas (lisävaruste) Määr. lämpimän käyttöveden kierto (lisävaruste)_ Määritä ulkoinen lämmönlähde (EVK) Määritä Syöttöjännite Määrittele kauko-ohjaus Kauko-ohjausmenettely Smart Grid Huolto Toimintatesti Lämmitysjärjestelmä 2:n testit (jos asennettuna)._ Lämpöpumpun testaus Testi sähkövastus Testi Aurinko (lisävaruste) Testi Termostaatti ohjaus/evk Testi Allas (lisävaruste) Testi LKV Hälytys loki LP Asetukset koodattu 68 4 CTC GSi 12

5 ASENNUS 9. Asennus Kuljetus Pakkauksesta purkaminen Toimituksen sisältö Ohjaustoiminnot vakio ja laajennuskortti Putkiasennus Kytkentäkaavio Lämmitysjärjestelmän täyttöventtiili Takaiskuventtiili Sulkuventtiilit Varoventtiili Järjestelmäpaineen mittari (lisävaruste) Paisuntasäiliön esipaine Paisunta-astian liittäminen (lisävaruste) Painehäviökaavio CTC GSi 12 lämmin puoli Varaajapumppu Sähkötoiminen sulkuventtiili Y Kiertovesipumppu LKVkierto (lisävaruste) Ulkoinen lämmönlähde/(ekv) Termostaatti ohjaus Allas (lisävarusteet) Kaavio (yleinen) Kylmäainejärjestelmän liittäminen Liitännät Venttiilit Kondenssiveden eristäminen Täyttö ja ilmaus Paine-/tasovahti Kylmäaineen asennuskaavio Liuosjärjestelmän jälkitarkastus Tasoastia/paisunta-astia (96) Täyttölaite ja lianerotin Liuos Ilmataskut Liuoseron tarkistus Pohjaveden lämpö Painehäviökaavio CTC GSi 12 kylmä puoli Liuospumppu Sähköasennus Antureiden kytkeminen Liitetyn anturin tarkistus Paine-/tasovahti Sähkötehon asetus varalämpötilassa Pumppu Differentiaalitermostaattitoiminto (G46) päällä/pois Lämmitysjärjestelmä 2 (tai Viilennys) Allas (lisävaruste) Ulkoinen lämmönlähde - EKV Aurinkolämmitys (lisävaruste) Sähköntunnistimen liitäntä (lisävaruste) Säiliön kytkentäkaavio (A2) VP-jäähdytysmoduulin kytkentäkaavio (A5) Laajennuskortin (lisävaruste) kytkentäkaavio (A3)_ Komponenttiluettelo Antureiden resistanssit Ensimmäinen käynnistys Käyttö ja hoito Tärkeää ilmauksesta 106 Jotta laite toimii tarkoitetulla tavalla, järjestelmä on ilmattava huolellisesti Vianetsintä/toimenpiteet Ilmoitustekstit Hälytystekstit 110 Försäkran om överensstämmelse 112 CTC GSi 12 5

6 6 CTC GSi 12

7 Yleistä tietoa Onnittelut uuden laitteen hankinnasta Olet juuri ostanut CTC GSi 12 -laitteen, ja toivomme sinun olevan hankintaasi hyvin tyytyväinen. Seuraavilta sivuilta saat tietää, kuinka hoidat lämpöpumppuasi. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein käytettynä CTC GSi 12 tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. Täydellinen lämpöpumppu CTC GSi 12 on täydellinen lämpöpumppu, joka huolehtii talosi lämmön ja lämpimän käyttöveden tarpeesta. Lämpöpumpussa on valmiina energiatehokas (A-luokan) kiertovesipumppu maa-/ja kalliopiiriin eli kylmälle puolelle. Liitäntä voidaan tehdä valinnaisesti lämpöpumpun vasemmalta tai oikealta sivulta tai sen takaa. CTC GSi 12 -lämpöpumpussa on ohjausjärjestelmä, joka: valvoo kaikkia lämpöpumpun toimintoja sallii yksilölliset säädöt. Sisäänrakennettu lämmönvaihdin huolehtii riittävästä lämpimän veden saannista. CTC GSi 12 -lämpöpumpussa on myös niin kutsuttu kellarilämpötoiminto kesää varten sekä lattialämmön rajoitin, jolla voidaan asettaa lattiapiirien maksimilämpötila. Sisäänrakennetun yöpudotustoiminnon avulla talon lämpötilaa voidaan muuttaa eri vuorokauden ajoiksi päivä päivältä. CTC GSi 12 on helppo huoltaa, koska sen sähkökomponentit ja kylmämoduuli ovat hyvin esillä ja sen ohjausohjelmassa on tehokas vianetsintätoiminto. Jos haluat täydentää CTC GSi 12 -järjestelmää toisella lämmitysmuodolla, se on helppoa. Kutsumme tätä nimellä Energyflex. Energyflexin avulla voidaan esimerkiksi ladata lämmitysjärjestelmää aurinkoenergialla antaa vesivaipallisen kamiinan tuottaa lämpöä liittää järjestelmään altaan lämmönvaihdin uimaaltaan lämmittämiseksi. näyttää halutut arvot, kuten lämpötilan, käyttöajat, energiankulutuksen ja vikailmoitukset helpottaa säätöjä ja vianetsintää yksinkertaisesti ja selkeästi. CTC GSi 12 7

8 Yleistä tietoa Tarkistuslista Asentajan on aina täytettävä tarkistuslista. Listaa voidaan tarvita mahdollisen huollon yhteydessä Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita Asennuksessa on aina noudatettava ammattikäytäntöä Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava Alla olevat kohdat on tarkistettava Putkiasennus Varaaja on täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan. Lämpöpumppu sijoitetaan paikalleen niin, että sen huolto on mahdollista. Latauspumpun (G!!) kapasiteetti on säädetty todellista virtausta vastaavaksi. Patteriventtiilit ja muut venttiilit avattu Tiiviyskoe Järjestelmän ilmaus Varoventtiilin toimintatesti Ylivuotoputki lattiakaivoon asennettuna Sähköasennus Kompressorin pyörimissuunta Turvakytkin Lämpöpumppu aktivoitu ja käynnistetty Kiinteistöön mukautetut sähköteho ja sulake lämmitystilassa, lämminvesitilassa, BBR-tilassa tai varalämpötilassa Oikeanlainen, tiukka kaapeliveto Halutut anturit valitulle järjestelmälle Ulkoanturi Huoneanturi (valittavissa) Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa hienosäädöstä, lämpökäyrä Tietoa hälytyksistä Sekoitusventtiili Testaa varoventtiilin toiminta Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä / asiakas Päivämäärä, asentaja 8 CTC GSi 12

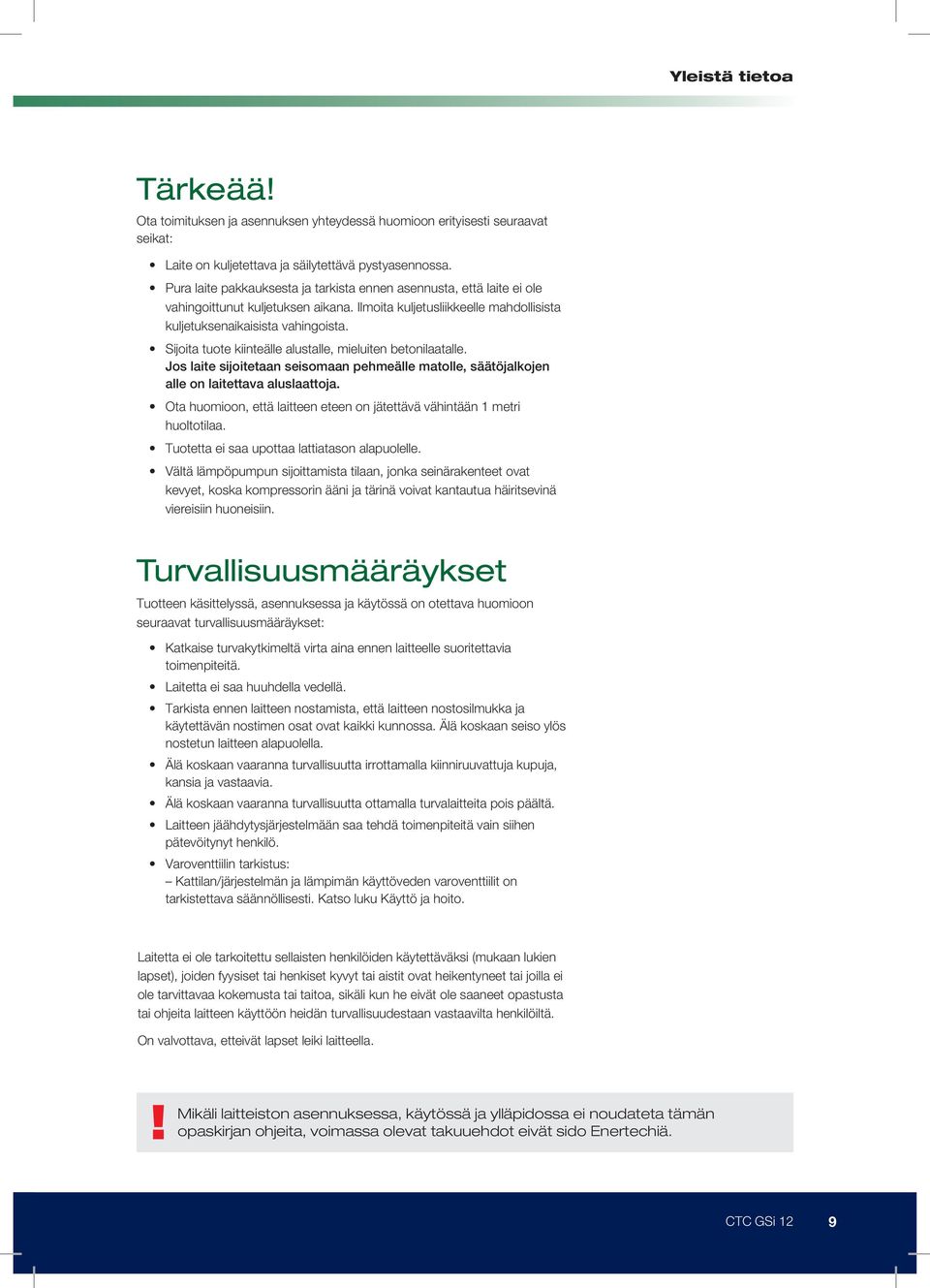

9 Yleistä tietoa Tärkeää! Ota toimituksen ja asennuksen yhteydessä huomioon erityisesti seuraavat seikat: Laite on kuljetettava ja säilytettävä pystyasennossa. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Vältä lämpöpumpun sijoittamista tilaan, jonka seinärakenteet ovat kevyet, koska kompressorin ääni ja tärinä voivat kantautua häiritsevinä viereisiin huoneisiin. Turvallisuusmääräykset Tuotteen käsittelyssä, asennuksessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Laitetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Varoventtiilin tarkistus: Kattilan/järjestelmän ja lämpimän käyttöveden varoventtiilit on tarkistettava säännöllisesti. Katso luku Käyttö ja hoito. Laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi (mukaan lukien lapset), joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet tai joilla ei ole tarvittavaa kokemusta tai taitoa, sikäli kun he eivät ole saaneet opastusta tai ohjeita laitteen käyttöön heidän turvallisuudestaan vastaavilta henkilöiltä. On valvottava, etteivät lapset leiki laitteella.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän opaskirjan ohjeita, voimassa olevat takuuehdot eivät sido Enertechiä. CTC GSi 12 9

10 Yleistä tietoa Talon lämpöasetukset Talon lämpökäyrä Lämpökäyrä on keskeinen osa laitteen ohjausta, koska juuri tämä säätö kertoo ohjausjärjestelmälle talon yksilöllisestä lämmöntarpeesta eri ulkolämpötiloilla. On tärkeää, että lämpökäyrä tulee oikein säädetyksi, jotta laite toimisi mahdollisimman hyvin ja taloudellisesti. Kun lämpötila ulkona on 0 C, on sen oltava jonkin talon patteriverkostossa 30 C, kun toinen talo tarvitsee 40 C. Ero eri talojen välillä riippuu mm. pattereiden pinta-alasta ja määrästä ja siitä, kuinka hyvin talo on eristetty.!määritetty lämpökäyrä on aina etusijalla. Huoneanturilla voidaan vain jossain määrin lisätä tai vähentää lämpötilaa yli säädetyn lämpökäyrän. Kun huoneanturi ei ole käytössä, pattereiden lämpötila määritetään valitun lämpökäyrän perusteella. Lämpökäyrän perusarvojen asettaminen Määrität itse talosi lämpökäyrän asettamalla laitteen ohjausjärjestelmälle kaksi arvoa. Tämä tehdään kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä/Lämpökäyrä tai Käyrän säätö. Pyydä asentajalta apua näiden arvojen asettamiseen. Lämpökäyrän asettaminen on hyvin tärkeää, vaikka se voi joissakin tapauksissa kestää jopa useita viikkoja. Aluksi on parasta käyttää järjestelmää ilman huoneanturia. Järjestelmä säätyy silloin pelkästään ulkolämpötilan ja talon lämpökäyrän mukaan. Säätämisjakson aikana on tärkeää, että: Yöpudotustoiminto ei ole valittuna. Kaikki lämmitysverkoston termostaattiventtiilit on avattu kokonaan. (Näin löydetään käyrän alin piste, jossa lämpöpumpun käyttö on mahdollisimman taloudellista.) Ulkolämpötila on enintään +5 C. (Jos ulkolämpötila on asennushetkellä korkeampi, käytetään lämpökäyrän tehdasasetusta, kunnes ulkolämpötila laskee sopivalle tasolle.) Lämmitysverkosto toimii oikein ja piirit on oikein säädetty. Asianmukaiset oletusarvot Lämpökäyrää ei useinkaan pysty säätämään tarkasti heti asennushetkellä. Silloin voi alla olevia arvoja käyttää hyvänä lähtökohtana. Lämpöä antavalta pinta-alaltaan pienet patterit vaativat menovedelle korkeamman lämpötilan. Kohdassa Edistyneempi/ Asetukset/Lämmitysjärjestelmä voit säätää lämmitysjärjestelmän lämpökäyrää (lämpökäyrän kaltevuus). Suositusarvot ovat: Ainoastaan lattialämmitys Kaltevuus 35 Matalan lämmön järjestelmä (hyvin eristetyt talot) Kaltevuus 40 Normaalin lämmön järjestelmä (tehdasasetus) Kaltevuus 50 Korkean lämmön järjestelmä (vanhat talot, pienet patterit, puutteelliset eristykset) Kaltevuus CTC GSi 12

11 Yleistä tietoa Lämpökäyrän säätäminen Jäljempänä kuvattua menetelmää käyttäen voidaan asettaa oikea lämpökäyrä. Säätö, jos sisällä on liian kylmä Jos ulkolämpötila on alle 0 C: Lisää käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Lisää käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Säätö, jos sisällä on liian lämmin Jos ulkolämpötila on alle 0 C: Vähennä käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Vähennä käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen.! Liian matalaksi säädetty arvo voi johtaa siihen, että haluttua huonelämpötilaa ei saavuteta. Silloin lämpökäyrä voidaan säätää yllä esitetyllä tavalla tarpeen mukaan. Kun perusarvo on kutakuinkin oikein asetettu, lämpökäyrää voidaan hienosäätää suoraan perusvalikon kohdassa Huonelämpötila. CTC GSi 12 11

12 Yleistä tietoa Esimerkki lämpökäyröistä Alla olevat kaaviot osoittavat, miten lämpökäyrä muuttuu, kun käyrän kaltevuutta muutetaan. Käyrän kaltevuus kertoo pattereiden lämmöntarpeesta eri ulkolämpötiloilla. Käyrän kaltevuus Käyrän kaltevuudeksi asetettava arvo on menoveden lämpötila, kun ulkolämpötila on -15 C. Käyrän säätö Käyrää voidaan suuntaissiirtää (Säätö) niin monta astetta, että se voidaan mukauttaa eri järjestelmiin/taloihin. Kaltevuus 50 C Säätö +5 C Kaltevuus 50 C Säätö 0 C Esimerkki Käyrän kaltevuus 60 C Käyrän säätö 0 C Tässä esimerkissä suurimmaksi mahdolliseksi menoveden lämpötilaksi on säädetty 55 C. Pienin sallittu lähtölämpötila on 27 C (esimerkiksi kesän kellarilämpötila tai kylpyhuoneen lattiapiirit). 12 CTC GSi 12

13 Yleistä tietoa Kesäkäyttö Kaikissa kiinteistöissä on omia lämmönlähteitä (valaisimet, liedet, ihmiset jne.), joiden ansiosta lämpö voidaan sulkea toivottua huonelämpötilaa alhaisemmassa ulkolämpötilassa. Mitä paremmin talo on eristetty, sitä aiemmin lämpöpumppu voidaan sulkea. Menoveden lämpötila ºC Lämmitys Lämmitys pois käytöstä Esimerkki osoittaa tuotteen perussäädön 18 C. Tätä arvoa, Lämpö pois, ulko, voidaan muuttaa valikossa Edistyneempi/Asetukset/Lämmityspiiri. Järjestelmäpumpulla varustetussa järjestelmässä pumppu pysäytetään, kun lämmitys suljetaan. Lämpö käynnistyy automaattisesti, kun lämpöä taas tarvitaan. Automatiikka tai kauko-ohjattu kesäkausi Tehdasasetuksena kesä tulee käyttöön automatiikkaa käytettäessä 18 C:ssa, koska Lämmitystilassa -asetuksena on Auto. Ulkolämpötila Lämpö pois, ulkona ºC Lämmitystilassa Auto (Auto/Päälle/) Auto tarkoittaa automatiikkaa. Päälle tarkoittaa, että lämmitys on käytössä. Shunttiventtiilillä ja järjestelmäpumpulla varustetussa järjestelmässä shunttiventtiili määrittää menoveden asetusarvon ja järjestelmäpumppu on käytössä. tarkoittaa, että lämmitys on suljettu. Järjestelmäpumpulla varustetussa järjestelmässä järjestelmäpumppu on suljettu. Lämmitys., EXT, piiri - (-/Auto/Päälle/) Mahdollisuus määrittää kauko-ohjauksella, kuuluuko lämmityksen olla käytössä vai ei. Auto tarkoittaa automatiikkaa. Päälle tarkoittaa, että lämmitys on käytössä. Shunttiventtiilillä ja järjestelmäpumpulla varustetussa järjestelmässä shunttiventtiili määrittää menoveden asetusarvon ja järjestelmäpumppu on käytössä. tarkoittaa, että lämmitys on pois suljettu. Järjestelmäpumpulla varustetussa järjestelmässä järjestelmäpumppu on suljettu. - Jos mitään valintaa ei tehdä, mikään toiminto ei tule käyttöön. CTC GSi 12 13

14 Yleistä tietoa 1. Tekniset tiedot Syöttöjännite Sähkötiedot Nimellisteho Max käynnistysvirta Sähkövastus (säädettävä, 0,3 kw askelin) Maksimi sähkövastuksen teho ryhmäsulakkeella 10 / 16 / 20 / 25 A Kompressorin maksimikäyttövirta IP-luokka 400V 3N~ 50 Hz kw 5.8 A 2.6 kw 9 kw 0 / 2.1 / 5.2 / 9 A 8.4 IPX1 Lämpöpumpun käyttötiedot Maksimi antoteho kw 11.8 Antoteho 0/35 0/45 0/55 kw 6.17 I 5.64 I rps Ottoteho 0/35 0/45 0/55 kw 1.29 I 1.52 I rps COP 0/35 0/45 0/ I 3.71 I rps Antoteho 5/35 5/45 5/55 kw 7.16 I 6.62 I rps COP 5/35 5/45 5/ I 4.31 I rps SCOP 0/35 Pdesign cold climate 2) Pdesign = 11 kw, SCOP = 5.5 SCOP 0/55 Pdesign cold climate 2) Pdesign = 7 kw, SCOP = 4.3 SCOP 0/35 Pdesign average climate 2) Pdesign = 10 kw, SCOP = 5.4 SCOP 0/55 Pdesign average climate 2) Pdesign = 7 kw, SCOP = 4.1 Kattilajärjestelmä Kattilan vesitilavuus (V) Kattilan maksimi käyttöpaine (PS) Kattilan maksimi lämpötila (TS) Kattilajärjestelmän rps Latauspumppu Kattilajärjestelmän paineen lasku l 229 bar 3.0 C 100 l/s 0.28 Wilo Yonos Para RS 25/7,5 PWM1 130 Katso kaavio luvussa Putkiasennus 14 CTC GSi 12

15 Yleistä tietoa Tekniset tiedot Liuospiiri Nestetilavuus (V) Liuoksen min./maks.-lämpötila (TS) Liuoksen min./maks.-paine (PS) Kylmäainejärj. minimi virtaama Kylmäainejärj. nimellisvirtaama, t = 50 rps Liuospumppu Pumpun kapasiteetti Käyttövesivesijärjestelmä Vesitilavuus (V) Maks. käyttöpaine (PS) Maks. käyttölämpötila (TS) LKV tuotto pren16147 mukaan LKV kapasiteetti (40 C) COP/ (Käyttöjakso) Putkiliitännät Kylmäaine ulk. halk. kupariputki (joustava letku) Lämmönsiirtoaine ulk. halk. kupariputki Lämminvesiliitäntä ulk. halk. Kylmävesiliitäntä ulk. halk. l 4.1 C -5 / +20 bar 0.2/3.0 l/s 0.29 l/s 0.39 Grundfos UPMXL GEO Katso kaavio luvussa Putkiasennus l 1.7 bar 10 C 100 Talous/Normaali/Mukavuus l 215 / 235 / (L) / 2.47 (XL) / 2.25 (XL) mm 28 mm 22 mm 22 mm 22 Muita tietoja Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Katkaisuarvo pressostaatti HT Paino pakkauksen kanssa/ilman pakkausta Leveys x Korkeus x Syvyys Tarpeellinen matkakorkeus Ääniteho (L WA ) EN 12102:n mukaan arvolla 0/35 kg 2.4 ton MPa 3.1 kg 270 / 253 mm 596 x 1907 x 673 mm 1910 db(a) Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta Min (20 rps): 35 db(a) Max (100 rps): 48 db(a) CTC GSi 12 15

16 Yleistä tietoa 1.1 Käyttöalue CTC GSi 12 Alue perustuu vakiokäyttöolosuhteisiin, minkä vuoksi se voi vaihdella hieman eri asennuksissa. (tci = kylmän puolen sisääntulon lämpötila) t w C 70 Envelope GSi t wo t wi t ci C Water Lähtölämpötila flow temp (t (t wo ) C *) wo ) ºC Water return temp (t wi ) C *) Paluulämpötila (t wi )ºC t wo t wi *) The envelope is based on standard rating running conditions, and may deviate at actual installation. All values at 50 rps. t ci = temperature cold side inlet. 16 CTC GSi 12

17 Yleistä tietoa Kylmä vesi, Ø Lämminvesi Ø Paluuvesi Ø Menovesi Ø22 5. Laajennusliitäntä/nostomuhvi G 3/ CTC GSi

18 Yleistä tietoa 18 CTC GSi 12

19 Yleistä tietoa 2. Rakenne Alla oleva kuva esittää lämpöpumpun periaatteellisen rakenteen. Kallion tai maan energia siirretään kylmäpiiriin. Kompressori nostaa lämpötilan käyttökelpoiselle tasolle. Sitten energia syötetään lämmitys- ja lämminvesijärjestelmään. Käyttövesiliitännät Tähän liitetään talon käyttövesiliitännät. Antureiden liitinrima Liitinrima on kytketty sisäisesti. Ulkoantureiden, huoneantureiden ja muiden antureiden kytkentä tehdään helposti tässä. Patteriliitännät Tähän liitetään talon lämmitysjärjestelmä. Lämpimän käyttöveden lämmönvaihdin Lämpöpumpussa on varusteena ruostumaton lämmönvaihdin. Lämpimän käyttöveden suora lämmitys minimoi legioonalaisbakteerien vaaran Näyttö (A1) Vaihtoventtiili Lämpimän käyttöveden virtauksenvaihtaja Kiertopumppu, LKV Latauspumppu (G5) lämmintä käyttövettä varten Läpivirtauslämmitin Tässä on sähkövastus huippulämmölle. Rele/pääkortti (A2) Max termostaatti (F10) Sulake (F2) Sulake (F1) Latauspumppu (G11) Lämpimän puolen pumppu (piilotettu, sijoitettu sähkökotelon taakse) Sähkökotelomoduuli LP-ohjainkortti (A5) Liuospumppu(G20) CTC GSi 12 19

20 Yleistä tietoa 3. Parametriluettelo Lämmitysjärj. Korkein menovesi ºC Tehdasasetukset 55 Asetettu arvo LKV tankki Stop lämpö C Tehdasasetukset 58 Asetettu arvo Min menovesi ºC Start/stop ero ylä ºC 5 Lämmitystilassa Max aika LKV 20 Lämmitystilassa EXT LKV ºC 58 Lämpö pois, ulko ºC 18 Smart halpasähkö C 10 Lämpö pois, aika 120 Smart ylikapasiteetti C 10 Käyrä kaltevuus ºC 50 Käyntiaika LKV kierto 4 Käyrä säätö ºC 0 Jaksonaika LKV kierto 15 Yöpudotus C 5 Huonelämmön lasku ºC Menovesi lasku ºC Hälytys alhainen huone C Viilennys Yhteinen lämmitys/viilennys Tehdasasetukset Asetettu arvo Smart halpasähkö C 1 Kondenssisuojattu järj. Smart halpasähkö C 2 Huoneen lämpötila 25.0 Max aika lämmitys 40 Smart halpasähkö 1 Latauspumppu % 90 Smart ylikapasiteetti 2 Lattiatoiminto Lattiatoiminto temp ºC Lämpöpumppu Sähkö tariffi LP 25 Tehdasasetukset Asetettu arvo Termostaatti ohjaus Lataus käynnistysero ºC Lataus pysäytysero ºC Lataus ºC Tehdasasetukset Asetettu arvo Smart LP estetty Käynnistys asteminuutilla Max RPS Max RPS hiljenyksessä Allas Allas ºC Tehdasasetukset 22 Asetettu arvo Allas ero ºC 1.0 Sähkövastus Max vastusteho kw Max vastusteho LKV kw Käynnistys asteminuutilla Tehdasasetukset Asetettu arvo Max aika Allas Latauspumppu % Smart halpasähkö C Smart halpasähkö C Askel ero, asteminuutti Pääsulake A Syöttöjännite x400V Ulkoinen lämmönlähde (EVK) Lat. start ºC Tehdasasetukset 70 Asetettu arvo Sähkötariffi Start/stopp ero 5 Smart sähkö estetty Älykäs lukitus 20 CTC GSi 12

21 Yleistä tietoa Aurinkopaneeleiden parametrien luettelo Aurinko testi Lataus käynnistysero ºC Tehdasasetukset 7 Asetettu arvo Tämä sivu on voimassa vain asetuksia aurinkopaneeleilla. Lataus pysäytysero ºC 3 Latauspumppu min % 20 Anturitesti käytössä -Testi /Tauko, min 4 / 30 Talviseisokki Priorisoi lataus EVK-tankki Virtaus l/min 6.0 Ylilämpösuoja keräin -Max Cº keräin 120 Ylilämpö jäähdytys tankkiin -Tankki jäähdytetään ºC 50 Jäätymissuoja keräin -Käynnistyy keräin Cº -25 Priorisoi suojaus EVK-tankki EVK - tankki Lataus ºC Tehdasasetukset 60 Asetettu arvo Max ºC tankki 70 EcoTank Lataus ºC Tehdasasetukset 60 Asetettu arvo Max ºC tankki 70 X-tilavuus Lataus ºC Tehdasasetukset 60 Asetettu arvo Max ºC tankki 70 Keruuputkiston lataus Lataus käynnissä Tehdasasetukset Asetettu arvo Lataus käynnistysero ºC 60 Lataus pysäytysero ºC 30 -Max liuos ºC 18 Lataus EVK - tankki Lataus käynnistysero ºC Tehdasasetukset 7 Asetettu arvo Lataus pysäytysero ºC 3 Lataus ºC 60 CTC GSi 12 21

22 Yleistä tietoa 4. Valikkokatsaus Perusvalikko CTC GSi 12 Maanantai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi Yöpudotus lämmityspiiri Viikko ohjelma Päivittäin YP Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai ,2 ºC 21,2 ºC 58 ºC -5 ºC Yöpudotus lämmitysjärj Huonelämpötilan asetukset Huonelämpötila Viikko ohjelma Ryhmä Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Lämmityspiiri Lämmityspiiri 2 (50) Loma-aika 1 2 Lomajakso 3 päivää Yöpudotus Loma-aika Käyttöveden lämmön valinta LKV Hetkellinen lisä LKV Päälle Lämpötila Normaali 0.0 tunti Viikoittain LKV Viikko ohjelma Päivittäin LKV Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Viikko ohjelma Tietoja lämmitysjärjestelmästä Käyttötiedot järjestelmä Käyttötiedot Tila: LP ylempi LKV tankki ºC 49/ 45 (60) LKV ºC 54 (55) Asteminutti -55 Käyttöhistoria Sähköteho kw 0.0 Virta L1/L2/L Term. Ohjaus P./ºC 30 Allas ºC 0(22) Käyttötiedot kompressori LKV kierto Lämmityspiiri Käyttötiedot läm.järjestelmä Lisäasetusvalikko Edistyneempi T ºC Ulkona Huone1 Menov1 Paluu Huone2 Menov2 Aika & Kieli Asetukset Määrittele järjest Huolto Versio näyttökortti: Versio LP ohjauskortti: CTC GSi 12

23 Yleistä tietoa Edistyneempi Käyttöhistoria Aika Kieli Kok.käyntiaika h: Korkein menovesi C: 51 Sähkölämm. kwh 28 Kompressori: Kok.käyntiaika 1540 Käyttötiedot kompressori Kompressori Lukittu Latauspumppu 47 % Liuospumppu LP sisään/ulos C 35.5 / 42.3 Asetukset Lämmityspiiri 1 Lämmityspiiri 2 Lämpöpumppu Sähkövastus LKV tankki Kommunikaatio Villennys Aurinkokeräimet Termostaatti ohjaus Allas Ulkoinen lämmönlähde (EVK) Säästä omat asetuks. Hae omat asetukset Hae tehdasasetukset Lämmitysjärj. Menovesi 1 ºC 37 (38) Paluuvesi ºC 33 Järj.pumppu Päälle Menovesi 2ºC 37 (38) Järj.pumppu 2 Päälle Shunttivent. 2 Avaa Määrittele järjest Lämmityspiiri 1 Lämmityspiiri 2 Lämpöpumppu CTC SMS Viilennys Aurinkokeräimet Termostaatti ohjaus Allas LKV kierto Ulkoinen lämmönlähde (EVK) Syöttöjännite Kauko-ohjaus 3x400V Huolto Toimintatesti Hälytys historia Tehdasasetukset koodi Kompr. pikakäynnistys Ohjelmiston päivitys, USB Kirjoita loki USB Tarkista virrantunnistimet Uudelleen asennus CTC GSi 12 23

24 Yleistä tietoa 5. Tarkempi valikkojen kuvaus Selkeässä ohjauspaneelissa voidaan tehdä kaikki asetukset suoraan näytöllä. Kosketusnäytön suuret kuvakkeet toimivat painikkeina. Näytössä ovat myös käyttö- ja lämpötilatiedot. 5.1 Aloitussivu Tämä valikko on järjestelmän aloitussivu. Tässä näkyy nykyisten käyttötietojen yhteenveto. Perusvalikko CTC GSi 12 Maanantai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi ,2 ºC 21,2 ºC 58 ºC -5 ºC 1 1 Mikäli painikkeisiin ei kosketa 10 minuuttiin, järjestelmä siirtyy tähän valikkonäkymään. 1 2! Ensimmäinen luku on esiasetettu Huonelämpötilan tehdasarvo, asetukset suluissa olevat arvot Huonelämpötila osoittavat arvon säätöhaarukan. Huonelämpötila Asetukset, joilla voidaan nostaa tai laskea sisälämpötilaa ja myös laatia aikataulu lämpötilan muutoksia varten. LKV Lämpimän käyttöveden tuotannon asetukset. Käyttötiedot Tässä näkyvät sekä lämmitysjärjestelmän että lämpöpumpun reaaliaikaiset käyttötiedot. Myös käyttöä koskevat historiatiedot saadaan näkyviin. Edistyneempi Tässä asentaja voi tehdä lämpöjärjestelmään asetuksia ja huoltaa sitä. 1 Lämmitysjärjestelmän 2 1 huonelämpötila Jos Lämmitysjärjestelmä 1 on määritelty, tässä näkyy nykyinen huonelämpötila. 1 2 Lämmitysjärjestelmän 2 huonelämpötila Jos Lämmitysjärjestelmä 2 on määritelty, tässä näkyy nykyinen huonelämpötila. Säiliön lämpötila Tässä näkyy lämpimän veden nykyinen lämpötila säiliön yläosassa. Ulkolämpötila Tässä näkyy nykyinen ulkolämpötila. Alkuun Alkuun-painikkeella palataan aloitussivulle. Lämmityspiiri 1 Paluu Paluu-näppäimellä pääset takaisin edelliselle Lämmityspiiri tasolle. 2 (50) OK OK-painikkeella valitaan ja vahvistetaan Yöpudotus Loma-aika tekstiä ja valikon vaihtoehtoja. 1 2 Yöpudotus Tässä ohjelmoidaan yöpudotus, jos se on Käyttöveden lämmön valinta otettu käyttöön. LKV Loma-aika Hetkellinen Tässä lisä voidaan alentaa huonelämpötilaa LKV pysyvästi esimerkiksi 0.0 loman tunti ajaksi, kun talo on Päälle asumaton. Lämpötila Viikko ohjelma Normaali Tässä voidaan laskea lämpötilaa useaksi päiväksi kerrallaan, jos esimerkiksi talo on tyhjillään viikonloppuisin. Viikko ohjelma Käyttöhistoria Tallennettujen tietojen näyttö takautuvasti. Tietoja lämmitysjärjestelmästä Aika & Kieli Käyttötiedot Päiväyksen, järjestelmä ajan ja halutun valikkokielen valinta. Asetukset Lämpöpumpun ja järjestelmän käyttöasetukset tekee yleensä asentaja. Määrittele järjestelmä Tässä lämmitysjärjestelmän rakenne voidaan määritellä tai sitä voidaan muuttaa. Huolto Edistyneemmät lisäasetukset tekee Lisäasetusvalikko ammattihenkilö. Edistyneempi 1 24 CTC GSi 12 Aika & Kieli Asetukset Määrittele järjest Huolto

25 Yleistä tietoa Huonelämpötila Huonelämpötila Kom Tässä määritetään haluttu huonelämpötila. Määritä halutut lämpötilat plus- ja miinuspainikkeilla. Ns. oletusarvo on sulkeissa. Sulkujen edessä näkyy nykyinen arvo. Jos asennettuja lämmitysjärjestelmiä on kaksi, tässä näkyvät molemmat. Jos lämpötilan alentaminen halutaan aikatauluttaa, voidaan siirtyä edelleen alivalikoihin Yöpudotus tai Loma. Huonelämpötila määritetään valikkokomennolla Edistyneempi > Määritä järjestelmä > Lämmitysjärjestelmä. Valitse Huoneanturi, jos huoneanturille on vaikea löytää luontevaa paikkaa, jos lattialämmitysjärjestelmällä on erilliset huoneanturit tai jos käytetään lämmityskamiinaa tai avotakkaa. Huoneanturin hälytysvalo toimii silloin kuitenkin normaalisti. Kun kamiinassa tai takassa pidetään tulta, voi niistä johtuva lämpö vaikuttaa huoneanturiin niin, että pattereiden lämpötila laskee. Tuolloin saattavat talon muut tilat jäähtyä. Huoneanturin voi silloin ottaa väliaikaisesti pois päältä. Tällöin lämpöpumppu antaa lämpöä pattereihin määritetyn lämpökäyrän mukaan. Pattereiden termostaattiventtiilit vähentävät virtausta siinä osassa taloa, jossa takka tai kamiina on käytössä Säätö ilman huoneanturia Jos huoneanturia ei ole asennettu (valitaan valikosta Asetukset), huonelämpötila asetetaan tässä käyttämällä prosenttilukua, joka osoittaa osan säädettävästä alueesta. Jos tämä alue ei riitä, perusasetusta on säädettävä kohdassa Edistyneempi > Asetukset > Lämmitysjärjestelmä. Muuta asetusta vähän kerrallaan (noin 2 3 askelta) ja odota tulosta (noin vuorokausi), sillä järjestelmä on hidas. Eri ulkolämpötilojen kohdalla voi olla tarpeen suorittaa useita säätöjä, mutta vähitellen saavutetaan oikea asetus, jota ei tarvitse muuttaa Vika ulko-/huoneanturissa Jos ulkoanturiin tulee vika, toimii laitteisto silloin -5 C:n ulkolämpötilan mukaan, jotta talo ei menisi pakkaselle. Laite hälyttää. Jos huoneanturiin tulee vika, lämpöpumppu siirtyy automaattisesti toimimaan määritetyn käyrän mukaan. Laite hälyttää Lämmityspiiri 1 Yöpudotus Loma-aika Edellä oleva esimerkki tarkoittaa, että huonelämpötila on 22,4 C, mutta toivottu arvo (oletusarvo) on 23,5 C. Huonelämpötila Lämmityspiiri 1 50 Yöpudotus Perusvalikko CTC GSi Huonelämpötila 12 Maanantai 09:35 Lämpöpumppu Lämmityspiiri 1 Kompressori: Lukittu Liuospumppu Auto Sähkö tariffi LP Smart LP estetty Käynnistys Huonelämpötila asteminuutilla LKV Käyttötiedot -60 Edistyneempi Max RPS 100 Max RPS hiljenyksessä 50 Ajastin Hiljainenkäynti Yöpudotus Loma-aika 22,2 ºC 21,2 ºC 58 ºC -5 ºC 1 Edellä 2 oleva esimerkki tarkoittaa käyttöä ilman huoneanturia. Suluissa oleva arvo osoittaa %-osuuden. Järjestelmän perusasetuksia säädetään plus- ja miinuspainikkeilla. 1 2 Huonelämpötila Huonelämpötilan asetukset Sähkövastus Huonelämpötila Lämmityspiiri Max vastusteho 1 kw Max vastusteho LKV kw 0 Käynnistys asteminuutilla -500 Askel Lämmityspiiri ero, asteminuutilla 1-50 Pääsulake A 20 Sähkötariffi Smart Lämmityspiiri sähkö estetty 2 (50) Yöpudotus 1 2 Yöpudotus Loma-aika Loma-aika Loma-aika Edellä Lämpöpumppu oleva esimerkki tarkoittaa käyttöä kahdella lämmitysjärjestelmällä. Lämmitysjärjestelmä 1 käyttää huoneanturia Kompressori: LKV tankki ja Lämmitysjärjestelmä Lukittu Käyttöveden 2 on ilman huoneanturia. Liuospumppu lämmön valinta Auto Sähkö Stop lämpö tariffi C LP 55 Smart Start/stop! LKV LP Patteritermostaattien estetty ero ylä ºC 5 on aina oltava Käynnistys Max aika LKV asteminuutilla Max LKV ºC RPS Hetkellinen täysin lisä auki ja hyvin toimivia, kun Max Latauspumppu RPS hiljenyksessä % LKV järjestelmää säädetään, 0.0 tunti Ajastin Smart halpasähkö Hiljainenkäynti ºC 10 Päälle Smart ylikapasiteetti 10 Lämpötila Käyntiaika LKV kierto 4 Jaksonaika LKV kierto 15 Normaali Ajastin LKV kierto MB osite Baud-tihey Pariteetti Stop bit 1 1 Ajast Maananta Tiistai Keskiviikk Torstai Perjantai Lauantai Sunnuntai Kom Määr MB osite Baud-tihey Pariteetti Virtaus/pin Stop bit Ajast Testi Maanantai Shunttiven Tiistai Järj.pumpp Keskiviikko Huoneantu Torstai 1 Perjantai Lauantai Sunnuntai Määr Term Virtaus/pin Lataus käy Lataus pys Lataus ºC Sähkövastus Viikko ohjelma CTC GSi Testi Max vastusteho kw 9.0 Max vastusteho LKV kw 0 Käynnistys asteminuutilla -500 Tietoja Askel lämmitysjärjestelmästä ero, asteminuutilla -50 Shunttiven Järj.pumpp Huoneantu

26 Yleistä tietoa Lämpötilan yöpudotus Perusvalikko CTC GSi 12 Maanantai 09:35 Tässä valikossa aktivoidaan ja asetetaan lämpötilan yöpudotus. Yöpudotus tarkoittaa, että talon sisälämpötilaa lasketaan tietyiksi ajanjaksoiksi, kuten Huonelämpötila LKV Käyttötiedot Edistyneempi yöksi tai työajaksi. Arvo, jolla huonelämpötilaa lasketaan, asetetaan 22,2 ºC kohdassa 21,2 ºC Edistyneempi 58 ºC >Asetukset -5 ºC > Lämmitysjärjestelmä > Tehdasasetus: -2 C Huonelämpötilan LKV asetukset ,2 ºC 21,2 ºC 58 ºC -5 ºC Huonelämpötila Hetkellinen lisä LKV 0.0 tunti Päälle 2Lämmityspiiri 1 Lämpötila Huonelämpötilan Normaali asetukset Lämmityspiiri 2 (50) Huonelämpötila 1 2 Viikko ohjelma Yöpudotus Loma-aika Loma-aika Yöpudotus lämmityspiiri Viikko ohjelma Päivittäin YP Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Esimerkki: maanantai-iltana klo 22 lämpötila lasketaan määritettyyn Yöpudotus yölämpötilaan. lämmitysjärj. Tiistaina 1 klo 06 se nostetaan normaalilämpötilaan. Viikko ohjelma Ryhmä Vaihtoehdot ovat, Päivittäin tai Jakso. Pudotusta ei 1 2 Laske Sunnuntai 22:00 2 tapahdu valittaessa. Nosta Perjantai 14:00 Huonelämpötilan asetukset Laske :00 Perusvalikko Nosta :00 Huonelämpötila Valikko Päivittäin CTC GSi 12 Maanantai 09:35 Tässä valikossa määritellään ajat eri viikonpäiville. Viikko ohjelma Päivittäin YP Maanantai Suunnitelma toteutuu viikosta toiseen. 1 2 Tiistai Lämmityspiiri 1 Keskiviikko Aika, joka asetetaan haluttaessa yöpudotukselle, muu Torstai Perjantai Perusvalikko Lämmityspiiri 2 (50) aika on normaalilämpötilaa varten. Lauantai CTC Huonelämpötila GSi 12 LKV Käyttötiedot Maanantai Edistyneempi 09:35 Sunnuntai Viikko ohjelma Päivittäin YP 1 Ryhmä 2 1 2Maanantai Lomajakso päivää Tiistai Tässä valikossa säädetään pudotus usean päivän Keskiviikko Yöpudotus 2 Loma-aika jaksoksi, esimerkiksi kun ollaan arkipäivät työssä Torstai ,2 ºC 21,2 ºC 58 ºC -5 ºC Perjantai Yöpudotus lämmitysjärj muualla ja palataan kotiin viikonlopuksi. Lauantai Sunnuntai Huonelämpötila LKV Käyttötiedot Edistyneempi Viikko ohjelma Ryhmä Käyttöveden 2 lämmön valinta 1 2Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Viikoittain Yöpudotus LKV lämmitysjärj. 1 Lämmityspiiri 1 Lämmityspiiri 2 (50) 1 2 Yöpudotus lämmityspiiri! Lämpöpumppua käytettäessä yöpudotuksella on -- merkitystä vain mukavuuden kannalta, eikä se tavallisesti pienennä Loma-aika Yöpudotus energiankulutusta. lämmityspiiri Viikko ohjelma Päivittäin LKV Viikko Maanantai ohjelma Ryhmä Laske Tiistai Sunnuntai : Nosta Keskiviikko Perjantai : Sunnuntaina Laske klo 22:00 lämpötila laskee kohdassa Torstai : Huonelämpötilan Nosta Loma-aika Perjantai pudotus asetetun 00:00 -- arvon - 21 mukaan. Perjantaina klo Lauantai 14:00 lämpötila nousee jälleen asetettuun arvoonsa. Sunnuntai Lomajakso 3 päivää Loma-aika Käyttötiedot Tietoja lämmitysjärjestelmästä Tila: LP ylempi 1 2 LKV tankki ºC 49/ 45 (60) Käyttöveden Käyttötiedot lämmön järjestelmä valinta Lomajakso 3 päivää LKV ºC 54 (55) Tässä määritetään niiden päivien määrä, joina lämpötila Asteminutti -55 LKV Yöpudotus Loma-aika lasketaan pysyvästi määritettyyn yöpudotuslämpötilaan. Sähköteho kw 0.0 Virta Viikoittain L1/L2/L3 LKV Hetkellinen lisä Esimerkiksi lomalle lähdettäessä. Term. Ohjaus P./ºC 30 LKV 0.0 tunti Allas ºC 0(22) Viikko ohjelma Päivittäin LKV LKV kierto Päälle Päivien enimmäismäärä on 300. Maanantai Käyttöveden lämmön valinta Tiistai Lämpötila Aika alkaa juosta asetuksen tekemishetkestä. Keskiviikko Normaali LKV Torstai Perjantai Viikoittain LKV Lauantai Hetkellinen lisä Sunnuntai Käyttötiedot läm.järjestelmä LKV 0.0 tunti Viikko ohjelma Päivittäin LKV Päälle! Viikko Arvo, Maanantai ohjelma jolla huonelämpötilaa lasketaan, asetetaan T Tiistai ºC kohdassa 07 Edistyneempi Lämpötila 60 >Asetukset > Lämmitysjärjestelmä > Tehdasasetus: Keskiviikko -2 C Normaali Torstai Lisäasetusvalikko Perjantai Käyttötiedot Lauantai Tietoja 0 Edistyneempi lämmitysjärjestelmästä Tila: LP ylempi Sunnuntai LKV -20 tankki ºC 49/ 45 (60) Käyttötiedot järjestelmä LKV ºC 54 (55) Viikko ohjelma Asteminutti -55 Sähköteho kw CTC GSi 12 Virta L1/L2/L Term. Käyttötiedot Ohjaus P./ºC 30 Aika & Kieli Asetukset Määrittele järjest Huolto Tietoja lämmitysjärjestelmästä LKV kierto LKV tankki ºC 49/ 45 (60) Allas ºC Tila: 0(22) LP ylempi Käyttötiedot järjestelmä LKV ºC 54 (55) Asteminutti -55 Käyttöhistoria Käyttötiedot kompressori Lämmityspiiri Käyttöhistoria Ulkona Huone1 Menov1 Paluu Huone2 Menov2 Käyttötiedot kompressori Lämmityspiiri Käyttöhistoria

27 Lämmityspiiri 1 Perusvalikko Lämmityspiiri 2 CTC GSi 12 (50) Maanantai 09: Yleistä tietoa Yöpudotus Loma-aika 5.3 LKV Huonelämpötila LKV Käyttötiedot Edistyneempi Käyttöveden lämmön valinta LKV 22,2 ºC 21,2 ºC 58 ºC -5 ºC 1 Tässä määritetään haluttu LKV-asetus sekä tilapäinen ylimääräinen lämmin käyttövesi. Lämpötila Perusvalikko CTC GSi 12 Tässä tehdään lämpöpumpun Maanantai 09:35 normaalikäyttöä koskevat asetukset. Tilavaihtoehtoja on kolme: Talous jos lämpimän käyttöveden tarve on pieni. Huonelämpötila LKV Käyttötiedot Edistyneempi Normaali normaali lämpimän käyttöveden tarve ,2 ºC 21,2 ºC 58 ºC -5 ºC Hetkellinen lisä LKV 1 2Päälle Lämpötila 1 Huonelämpötilan 2 asetukset Normaali 1 2 Huonelämpötila Yöpudotus lämmityspiiri 0.0 tunti Viikko Lämmityspiiri ohjelma 1 Päivittäin YP Maanantai 22 - Viikko 24 ohjelma Tiistai Keskiviikko Torstai Lämmityspiiri 2 (50) Perjantai! Vihje: Tietoja Valitse ensin tilaksi Talous, Lauantai lämmitysjärjestelmästä ja 1 jos lämmintä käyttövettä Sunnuntai ei ole Käyttötiedot järjestelmä tarpeeksi, Yöpudotus kokeile Normaali-tilaa Loma-aika jne. Yöpudotus lämmitysjärj. 1 Mukavuus suuri lämpimän käyttöveden tarve. Käyttöveden lämmön valinta Viikko ohjelma Ryhmä Laske LKV Sunnuntai 22:00 2 Nosta Perjantai 14:00 Huonelämpötilan asetukset Lämpötilaa voidaan muuttaa myös valikossa Hetkellinen Laske lisä :00 Edistyneempi > Asetukset > LKV-säiliö. Jos näin LKV Nosta : tunti t Huonelämpötila Päälle tehdään, se näkyy siitä, että tässä valikkokuvassa olevan Lämpötila kuvan ympärillä oleva vihreä kehys häviää. 1 2 Lämmityspiiri 1 Normaali Tilapäinen ylimääräinen lämmin käyttövesi (Päälle/ Lisäasetusvalikko Loma-aika Lämmityspiiri 2 (50) ) Edistyneempi 1 Tässä voidaan aktivoida ylimääräinen lämmin käyttövesi Viikko ohjelma 2 -toiminto. Kun toiminta on aktivoitu, laite alkaa heti Edellä Lomajakso olevassa esimerkissä 3 tilapäinen päivää ylimääräinen lämmin Yöpudotus tuottaa ylimääräistä Loma-aika lämmintä käyttövettä. Lämpimän käyttöveden tuotanto voidaan tarvittaessa ajastaa Viikko-ohjelma-toiminnolla, mitä myös suositellaan. käyttövesi on päällä 3,5 tuntia. Tietoja Aika lämmitysjärjestelmästä & Kieli Asetukset Käyttötiedot järjestelmä Määrittele järjest Huolto 1 Käyttöveden lämmön valinta LKV Hetkellinen lisä LKV Päälle Lämpötila Normaali Viikoittain LKV 0.0 tunti Tässä valikossa ajoitetaan viikonpäivien ajanjaksot, joina halutaan ylimääräistä lämmintä käyttövettä. Suunnitelma toteutuu viikosta toiseen. Kuvassa esitetään tehtaassa asetetut arvot, joita voi muuttaa. Mikäli jollekin päivälle halutaan lisäjakso, esim. illaksi, asetetaan haluttu aika Viikko ohjelma tässä. Vaihtoehdot ovat tai Päivittäin. Tietoja lämmitysjärjestelmästä ajastettua lämpimän veden tuotantoa. Käyttötiedot järjestelmä Päivittäin itse ajastettu viikko-ohjelma. Käytetään, jos tiedossa on toistuva ylimääräisen lämpimän käyttöveden tarve esimerkiksi aamuisin ja iltaisin. Versio näyttökortti: Versio LP ohjauskortti: Viikoittain LKV Viikko ohjelma Päivittäin LKV Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Lisäasetusvalikko Maanantaiaamuna Käyttötiedot Edistyneempi klo 6 laite alkaa tuottaa ylimääräistä lämmintä käyttövettä ja jatkaa klo 9 asti, jolloin lämpötila Tila: LP ylempi palautuu LKV tankki normaalitasolle. ºC Klo 18 ja 49/ välillä (60) lämpimän käyttöveden LKV ºC määrää lisätään uudelleen. 54 (55) Asteminutti -55 Käyttöhistoria Sähköteho Aika! Vihje: & Kieli kw Asetukset Määrittele 0.0 järjest Huolto Virta L1/L2/L3 Aseta aika alkamaan noin 1 Term. Ohjaus P./ºC 30 Käyttötiedot kompressori Allas ºC tunti ennen kuin tarvitset 0(22) lämmintä LKV kierto käyttövettä, sillä veden lämmitys Versio näyttökortti: kestää jonkin aikaa. Lämmityspiiri Versio LP ohjauskortti: Käyttötiedot läm.järjestelmä Lisäasetusvalikko Edistyneempi T ºC CTC GSi 12 27

28 LKV Päälle Lämpötila Normaali 0.0 tunti Yleistä tietoa Viikko ohjelma 5.4 Käyttötiedot Tietoja lämmitysjärjestelmästä Käyttötiedot järjestelmä Tässä valikossa näytetään lämmitysjärjestelmän vallitsevat lämpötilat. Kuvassa näkyvät lämpöpumpun tulevan ja lähtevän veden lämpötilat. Tuleva liuos Lämpöpumpun vasemmalla puolella ylhäällä (2 C) näkyy lämpöpumpun kerääjästä tulevan liuoksen nykyinen lämpötila. Palaava liuos Vasemmalla alhaalla näkyvä arvo (-1 C) on keruuletkuun palaavan liuoksen lämpötila. Arvot vaihtelevat vuoden aikana, riippuen lämmönlähteen kapasiteetista ja tarvittavasta energian määrästä. Meno lämmityspiireihin Lämpöpumpun oikealla puolella (42 C) näkyy lämpötila talon lämmityspiireihin johtavissa putkissa. Asetetuista parametreista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee vuoden mittaan. Paluu lämmityspiireistä Alimpana oikealla (34 C) näytetään lämmitysveden paluulämpötila lämmitysjärjestelmän varauksen aikana, muuten siinä ei näy mitään arvoa. Asetetuista parametreista, lämmitysjärjestelmän kapasiteetista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee käytön aikana. Lisäasetusvalikko Tiedot Edistyneempi Painamalla i-painiketta saat näkyviin kunkin kohteen käyttötiedot. Nykyinen ulkolämpötila. Aika & Kieli Näyttää Asetukset vallitsevan Määrittele ulkolämpötilan. järjest Huolto Laite käyttää tätä arvoa erilaisten käyttötietojen määritykseen. Versio näyttökortti: Versio LP ohjauskortti: Nykyinen sisälämpötila Näyttää vallitsevan huonelämpötilan (jos huoneanturi on valittu käyttöön). Jos asennettuja lämmitysjärjestelmiä on kaksi, molemmat näkyvät CTC GSi 12

29 LKV Hetkellinen lisä LKV Päälle Lämpötila Normaali 0.0 tunti Viikoittain LKV Viikko ohjelma Päivittäin LKV Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Yleistä tietoa Viikko ohjelma Tietoja lämmitysjärjestelmästä Käyttötiedot CTC GSi 12 Käyttötiedot järjestelmä Tässä valikossa näytetään vallitsevat lämpötilat ja käyttötiedot. Ensimmäinen luku on vallitseva käyttöarvo, suluissa oleva arvo on oletusarvo, johon lämpöpumppu pyrkii. Lisäasetusvalikko Edistyneempi Tila Näyttää käyttötilan. Eri käyttötilat ovat: -> LKV Lämpimän veden (LKV) tuotanto käynnissä. -> Lämmitysjärjestelmä Lämmön tuotanto lämmitysjärjestelmään käynnissä. -> Allas Lämmön tuotanto altaaseen. -> Aika & Kieli Asetukset Määrittele järjest lämmitystä. Huolto Käyttötiedot Tila: LP ylempi LKV tankki ºC 49/ 45 (60) LKV ºC 54 (55) Asteminutti -55 Käyttöhistoria Sähköteho kw 0.0 Virta L1/L2/L Term. Ohjaus P./ºC 30 Allas ºC 0(22) Käyttötiedot kompressori LKV kierto T ºC Käyttötiedot läm.järjestelmä Lämmityspiiri Ulkona Huone1 Menov1 Paluu Huone2 Menov2 LKV tankki C 49/ 45 (60) Versio näyttökortti: Näyttää säiliön lämpimän veden lämpötilat: yläosa ja Versio LP ohjauskortti: alaosa. Sulkeissa oleva arvo on oletusarvo (Stop lämpö). Lämmin käyttövesi C 54 (55) Näyttää lämpimän käyttöveden kulloisenkin lämpötilan. Jos lämmintä käyttövettä ei valuteta, lämpötilaa ei näytetä, vaan ainoastaan määritetty oletusarvo. Asteminuutti -60 Näyttää senhetkisen lämpövajauksen asteminuuteissa. Sähköteho kw Näyttää vastuksen ottaman tehon (0 9,0 kw). Virta L1/L2/L3 Näyttää talon kokonaisvirrankulutuksen eri vaiheissa L1/L2/L3, mikäli kolme virrantunnistinta (lisätarvike) on asennettu talon tuleviin johtoihin. Jos virrantunnistimia ei ole nimetty, näkyvissä on vain eniten kuormitettu vaihe. Jos sähkönkulutus ylittää pääsulakkeen ampeerimäärän esimerkiksi siksi, että talossa on useita sähköä kuluttavia laitteita samanaikaisesti käytössä, sähkökattila vähentää automaattisesti tehoa sulakkeiden suojaamiseksi. Term. Ohjaus P. / ºC /Päälle /30 Differentiaalitermostaattitoiminto. Näyttää, onko ulkoisen säiliön varaajapumppu päälle kytkettynä. Näyttää myös ulkoisen säiliön lämpötilan. CTC GSi 12 29
