1 Kannattavaa biobisnestä

2 DORANOVA MUUNTAA JÄTTEEN Arvokkaaksi energiaksi ja raaka-aineiksi 1 Doranova rakentaa biokaasu- ja kaatopaikkakaasulaitoksia avaimet käteen periaatteella. 2 Doranova puhdistaa pilaantuneita maaperiä ja pohjavesiä innovatiivisilla in situ kunnostusmenetelmillä. Vesilahti

3 Doranova on ollut toimialojensa suunnannäyttäjä jo 20 vuoden ajan Suomen ensimmäinen maaperän biologinen kunnostus Tallinnan lentokentän vedenkäsittelyjärjestelmä Suomen ensimmäinen huippuinnovatiivinen biokaasulaitos Ravinnetehdas mädätysjäännöksen jalostukseen Suomen ensimmäinen pohjavesikunnostus 2004 Suomen ensimmäinen maanpesu Viron suurin maaperän In situ-kunnostus Markkinoiden ensimmäinen maaperän ja pohjaveden moduulirakenteinen kunnostusjärjestelmä

4 Viimeisen parin vuoden aikana Doranova on ollut esillä etenkin Vietnamin projektin ja uuden maaperän kunnostusratkaisun tiimoilta

5 Projektiesimerkkejä

6 Jepuan Biokaasu Oy (2013/14) CASE Huippuinnovatiivinen biokaasulaitos vastaanottaa automaattisesti lähitiloilta saapuvan raaka-aineen ja palauttaa mädätysjäännöksen suoraan toimittajalle lannoituskäyttöön. Kapasiteetti: t/v Mädätysreaktorit: 3 x m³ Varastot: m³ % omavaraisuusaste + Sähkö- ja lämpöenergian myynti + Rikastettua biokaasua ajoneuvopolttoaineeksi + Mädätysjäännös lannoituskäyttöön

7 Kaatopaikkakaasujärjestelmä Vietnamiin (2017) CASE Kaatopaikkakaasun keruu- ja hyödyntämisjärjestelmä käytössä olevalla kaatopaikalla. Kaasunkeräyskaivot ja kaivolinjat (mittaukset, suunnittelu, toteutus) CHP 5 x 200 kw Suotovesien käsittely % omavaraisuusaste + Sähkö- ja lämpöenergian myynti + Kasvihuonekaasujen talteenotto ja käsittely + Kaatopaikkajätteen vähentäminen

8 Kiteen Biokymppi Oy (2010/2017) CASE Kaatopaikan yhteyteen perustettu biokaasulaitos ja -pumppaamo mädättää orgaanisen jätteen biokaasuenergiaksi. Kapasiteetti: n t/v CHP-laitos: 3 x 160 kw % omavaraisuusaste + Sähkö- ja lämpöenergian myynti + Mädätysjäännös lannoituskäyttöön (Uusi ravinnetehdas tuotantokäyttöön Q1/2017)

9 Tulevaisuuden ratkaisut

10 USD/MWh Biokaasuratkaisuiden haasteet Suomessa ALHAINEN SÄHKÖN HINTA TUOTTAJALLE Suomalainen biokaasuntuottaja saa sähköstä: 0,02-0,134 EUR/kWh (lämpöpreemio mukana) KAASUKÄYTTÖISTEN AJONEUVOJEN VÄHYYS Kaasuautoja Suomessa: kpl AURINKO-JA TUULIVOIMAN PARANTUNUT HINTAKILPAILUKYKY Saksalainen virkaveli saa samasta sähköstä: 0,06-0,27 EUR/kWh Kaasuautoja Ruotsissa: kpl Kotitalousratkaisujen hinta/kwh Teollisten ratkaisujen hinta/kwh Lähde:

11 Valtiovalta alkaa myös heräämään biomahdollisuuteen

12 Kolme tapaa tehdä biokaasun tuotannosta entistä kilpailukykyisempää Syötteen esikäsittely Mädätysprosessi Mädätteen hyötykäyttö Syötteen mädätettävyyden parantaminen solurakennetta rikkomalla Uusien syötteiden käsittely paremmin mädätykseen sopivaksi Märkä- vs. kuivareaktorit Vaadittavien investointien vähentäminen joko laitoskonseptia yksinkertaistamalla tai tuotteistamalla Uudenlaiset mädätystekniikat Mädätysjäännöksen jalostus korkeamman lisäarvon tuotteeksi o Tuotteistetut peltolannoitteet o Teolliset tuotteet (esim. ammoniumsulffaatti)

13 Mädätysjäännös biokaasulaitoksien yhteisenä ongelmana Alhainen ravinnepitoisuus mädätysjäännöksessä Maanparannusaine josta eroon pääsy ongelma / kustannus Olemassa olevia käsittelytekniikoita vähän ja tuottavat usein jätevettä sivutuotteena Riippuvuus läheisistä maatiloista ja peltoalueista, korkea kuljetuskustannus Suuri varastokapasiteetin tarve Ympäristöluvan mukainen varastokapasiteetin vähimmäismäärä yleensä 7kk operointimäärä Varastotiloja normaalista vuokralla läheisillä maatiloilla Hygienisoinnin vaatima energia Mädätysjäännös lämmitetään yli 70 C lämpötilaan jossa sitä pidetään 1 tunti Tapetaan bakteerit ja virukset jonka jälkeen mädätysjäännöstä voidaan käyttää maanparannusaineena Reatorilämpötila noin 40 C -> Lämmityksen vaatima energiantarve on kulu laitoksille

14 Doranovan ratkaisu on mädätteen jalostukseen Ravinnetehdas, joka tuottaa puhdasta vettä ja arvokaita lannoitejakeita Mädätejäännös Kiintoaine Ultrasuodatus RO 1 RO 2 Struviitti 2-3% Nestejae 32% Vesi 65% Kehitetty käsittelymoduuli yhdistää membraaniteknologiaa sekä tunnettua vedenkäsittelytekniikkaa. Ratkaisu mahdollistaa mädätysjäännöksen erottelun biokaasulaitoksilla ja jakeiden hyötykäytön lannoitteina: Kiinteä jae takaisin mädätykseen Ravinneaineet lannoitekäyttöön (kuiva ja nestemäinen jae) Puhdas vesi

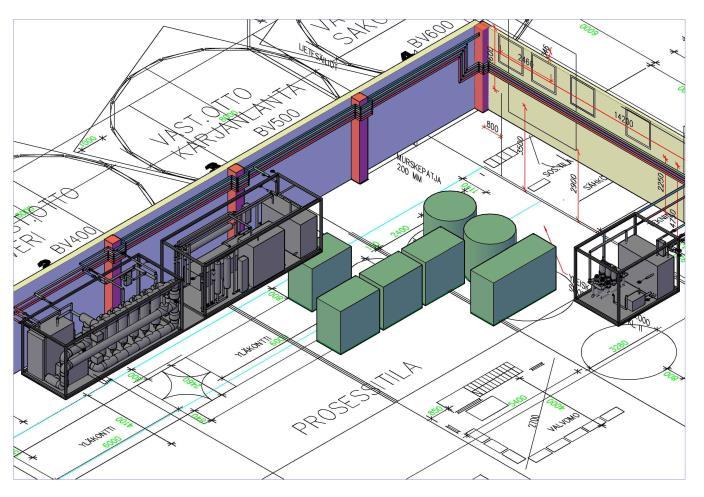

15 Esimerkki laitosmallista, m 3 /a Linja 1. Perinteinen hygienisointi Syöte Mädättämö m3/a mädätysjäännöstä Hygienisointi Hygienisoitu mädätysjäännös t/a - Matalan ravinnearvon omaava mädätysjäännös, varastokap. 7kk MJ varasto MJ varasto Bufferi ja kierrätyssäiliö Kiintoaineen erotus SS Linja 2. Ravinnetehdas Bufferi ja kierrätyssäiliö Syöte Mädättämö m3/a mädätysjäännöstä PF Optio: KA-erotus SS Nestefraktio Ravinnetehdas Konsentroidut lannoitteet, ~ m3/a Lannoite -varasto Struviitti ~1000 t/a UF konsentraatti, bakteerit ja hajoamaton orgaaninen aines Kiintoaine PF, Jälkimädätys tai pidennetty viipymä reaktorissa jolla varmistetaan orgaanisen aineen riittävä hajoaminen -> KAkierrätys Puhdas vesi, ~ m3 Ei varastointitarvetta Voidaan käyttää prosessivetenä

16 Tuotteistamisaikataulu H H H Asennustyöt ja ensimmäiset koeajot Kiteellä Testiajot ja asiakaskäynnit Ensimmäinen asiakastoimitus

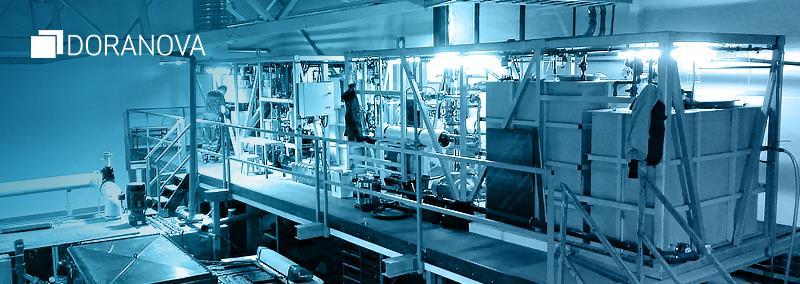

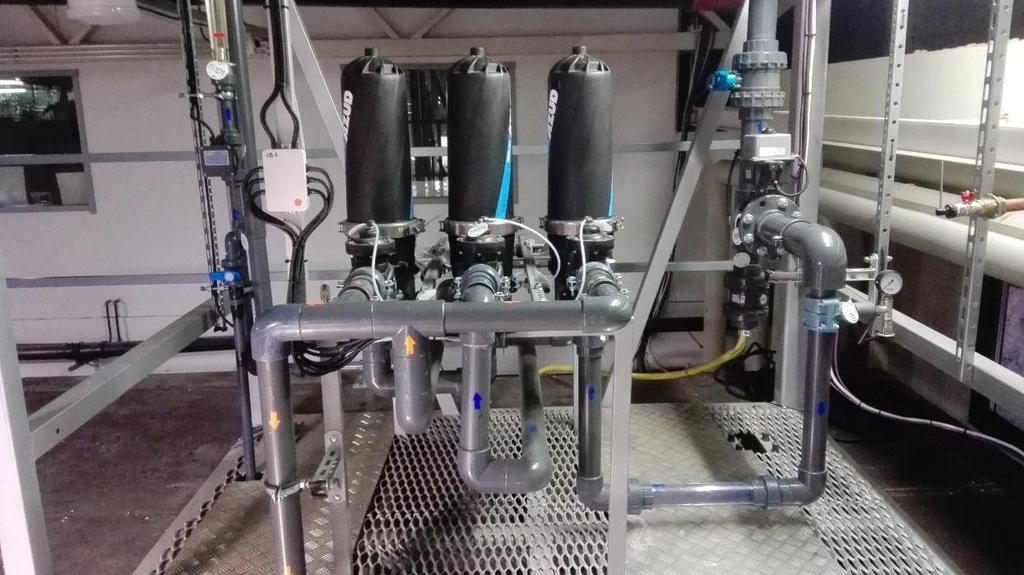

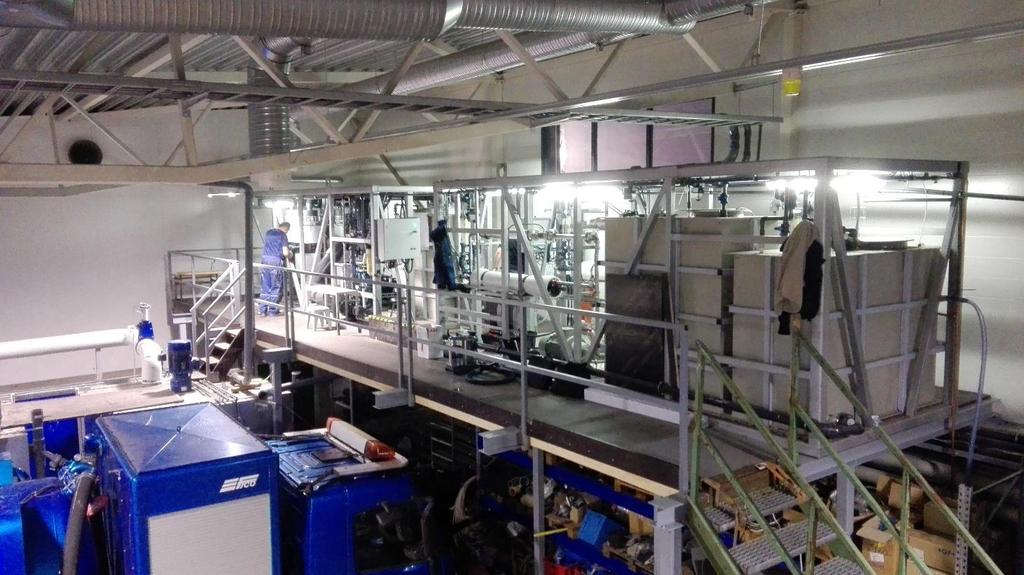

17 Muutamia kuvia prosessointilaitteesta

18 Doranova julkistaa uuden biokaasulaitoskonseptinsa vuoden 2017 loppupuolella tähtäimessä nopeampi mädätysprosessi ja parempi kaasun laatu Kaasun hyödyntämismahdollisuudet Sähkö Lämpö Liikennekaasu Teollisuus Soveltuvuus Maatilat Elintarviketeollisuus Jätehuoltoyhtiöt Jätevesiyhtiöt Asiakashyödyt Syöte Läm.vaihdin Mädäte Soihtu Nopea ja tehokas mädätysprosessi Sopii lähes kaikille syötteille Takaisinkierrätys KK Jatkuvatoiminen ja automatisoitu Es.käs. Edullista liikennekaasua Lämpö Celsius Jalostukseen Korkea energiasaanto Automaatio Integroitavissa Ravinnetehtaan kanssa

19 KIITOS! Antti Myllärinen Toimitusjohtaja
