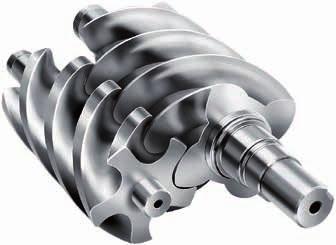

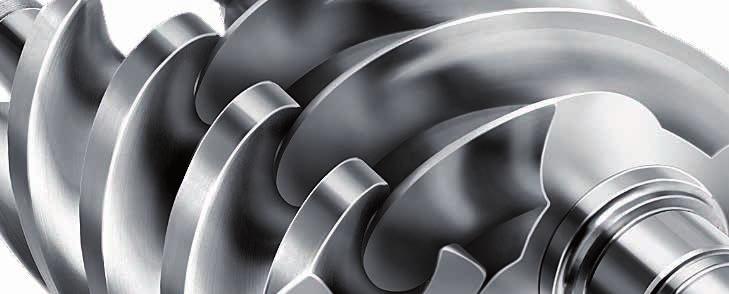

2 GARDNER DENVER COMPRESSED AIR TECHNOLOGIES Absoluuttisen luotettava Paineilmaa käyttävä teollisuus vaatii kompressorivalmistajilta luotettavampia, taloudellisempia ja monipuolisempia kompressoreita, joiden tilantarve on pieni. Gardner Denver vastaa näihin vaatimuksiin tuomalla markkinoille uuden ESM / VS sarjan. Jos ruuviyksikkö ei ole tehokas ja kestävä, ainutlaatuisesta kompressorisuunnittelustakaan ei ole hyötyä. Siksi Gardner Denver käyttää tämän kriittisen komponentin suunnittelussa äärimmäisen tiukkoja standardeja. Ympäri maailmaa on käytössä kymmeniä tuhansia meidän valmistamiamme ruuviyksiköitä todistuksena siitä, että ESM / VS sarjan ydin kestää ajan rasitukset. Pärjää todistetusti vaativimmissakin olosuhteissa Gardner Denverin tuotekehitys on yhdistelmä teknologiaa, tehokkuutta ja suorituskykyä. Haluamme tarjota paineilman siten kuin sinä sitä tarvitset. Huolimatta siitä, onko yrityksesi suuri vai pieni, mittaamalla tehokkuuden voit nähdä, kuinka paljon voit säästää vuositasolla! 2

3 Kehittynyt suunnittelu ESM / VS sarjan vakio- ja muuttuvanopeuksiset ruuvikompressorit on suunniteltu vastaamaan niihin ankariin vaatimuksiin, joita nykyaikainen työympäristö ja koneiden käyttäjät niiltä edellyttävät. Niinpä hihnavetoiset ESM / VS kompressorimme ovat äärimmäisen energiatehokkaita, hiljaisia, luotettavia ja helppokäyttöisiä. Niiden kestävyys varmistaa pitkän käyttöiän, ja kompressorien tuottaman ilman laatu on ihanteellinen. Useiden erilaisten lisävarusteiden ansiosta ESM / VS kompressorit ovat oikea valinta, kun tarvitaan korkealaatuista paineilmaa monenlaisiin käyttötarkoituksiin. Joustavaa räätälöintiä ESM / VS kompressorien perusmalliin voidaan lisätä hyödyllisiä lisävarusteita, kun halutaan täyttää ankarimmatkin vaatimukset ja rakentaa monikäyttöinen kompressoriasema. Näin asiakas saa pienikokoisen paineilmaratkaisun, joka voidaan asentaa ripeästi ja tehokkaasti, kun tarvitaan korkealaatuista paineilmaa. Täydellinen kompressoriasema Sisältää kompressorin ja jäähdytyskuivaimen, jotka kumpikin on kiinnitetty säiliöön. Luotettava jäähdytyskuivain Erittäin vähäinen virrankulutus Ympäristöystävällinen kylmäaine Takaa huippusuorituskyvyn ja luotettavuuden sekä minimoi painehäviöt Korkealaatuinen ilmasäiliö Valmistettu erittäin vaativan EN 87/404 -standardin mukaisesti Laadukkaan esikuivatun ilman ansiosta lauhdetta ei keräänny ilmasäiliöön Integroitu lämmön talteenotto Kaikki osat ovat heti valmiina käyttöön, mikä auttaa vähentämään tuotteen ympäristökuormaa. Kompressoreita on saatavissa 15 kw:sta alkaen varustettuina erittäin tehokkailla lämmön talteenottojärjestelmillä, jotka voidaan asentaa joko tehtaalla tai jälkiasennussarjoina, joihin kuuluvat kaikki tarvittavat putket ja liittimet. 3

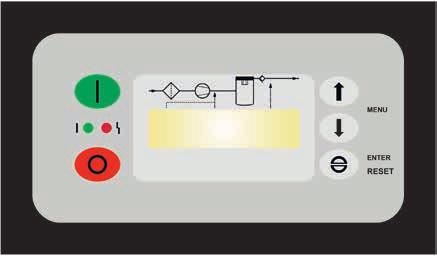

4 GARDNER DENVER COMPRESSED AIR TECHNOLOGIES Innovatiivinen ohjausjärjestelmä GD PILOT -ohjausjärjestelmä lisää luotettavuutta ja yksinkertaistaa käyttöä Uusi ohjausjärjestelmä varmistaa luotettavan toiminnan ja suojaa investointiasi valvomalla jatkuvasti käytönaikaisia parametreja. GD PILOT -ohjaimeen on saatavissa myös ohjelmoitavat tulot ja lähdöt, ja sillä voidaan ohjata lisälaitteita. Ohjain esittää seuraavat ominaisuudet selkeän tekstin avulla. Poistoilman/tuloputken paineen näyttö Muita etuja Kolmirivinen LCD-käyttöliittymä Kuivaimen ohjaus Ohjelmoitavat tulot ja lähdöt Ilman/öljyn lämpötilan näyttö Käyttötunnit ja kuormitustunnit Huoltoajan muistutus Parannettu virhelokin seuranta Reaaliaikakello Ajastinohjattu käynnistys/pysäytys Etäpysäytys ja -käynnistys Automaattinen uudelleenkäynnistys virtakatkoksen jälkeen Toisen painealueen asetus Tilaviestit RS485 Modbus RTU -protokolla Kaksi asentomahdollisuutta Säiliöasenteisen version joustavuus Helppokäyttöinen konemalli 4

5 Voit säästää entistäkin enemmän energiaa ainutlaatuisilla paineilman hallintajärjestelmillämme GD Connect 4 Paineilman hallintajärjestelmä Nykyisin moderni, energiatehokas paineilmajärjestelmä ei ole täydellinen ilman älykästä ohjausjärjestelmää. Uusi GD Connect 4 -paineilmajärjestelmä on erinomainen ratkaisu pienempiin paineilma-asemiin. Järjestelmä ohjaa älykkäästi enintään neljää vakionopeuksista kompressoria. GD Connect 4 GD Connect 12 Sekvensseri, joka säästää energiaa jopa 35 %! Helppo asentaa Parannettu suorituskyky ja tehokkuus Helppo käyttää Yksityiskohtaiset hallintaraportit Ainutlaatuinen paineilman hallintajärjestelmä GD Connect 12 Kompressorijärjestelmät koostuvat tavallisesti useista kompressoreista, jotka syöttävät ilmaa yhteiseen jakopäähän. Näiden laitteiden yhteiskapasiteetti on yleensä käyttöpaikan enimmäisvaatimuksia suurempi. Järjestelmän tehokkain mahdollinen toiminta voidaan varmistaa GD Connect 12 -hallintajärjestelmällä. GD Connect 12 ohjaa älykkäästi jopa kahtatoista vakio- tai muuttuvanopeuksista kompressoria. Valitsee älykkäästi oikean kompressoriyhdistelmän Vähentää energiankulutusta alentamalla verkon paineen pienimpään mahdolliseen painekaistaan Jokainen yhden barin paineenalennus johtaa mahdollisesti kuuden prosentin säästöön energiankulutuksessa ja jopa 25 prosentin pudotukseen ilmanvuotohäviöissä. Pitää tyhjäkäyntiajan mahdollisimman alhaisena 5

6 GARDNER DENVER COMPRESSED AIR TECHNOLOGIES VS-sarja: Kompressoriratkaisumme vaihteleviin ilmantarpeisiin Tavallisesti laitosten ilmantarve vaihtelee suuresti päivän aikana. Lisäksi vaihteluita saattaa esiintyä eri vuorojen, viikonpäivien ja kausien välillä. Painevaatimukset saattavat myös vaihdella eri koneiden ja sovellusten välillä. Ainutlaatuiset ja usein monimutkaiset vaatimukset on arvioitava, ja niitä varten on löydettävä räätälöity ratkaisu. Muuttuvanopeuksinen VS-kompressori yksi nerokas ratkaisu Muuttuvanopeuksiset kompressorit pystyvät huolehtimaan tehokkaasti ja luotettavasti useimpien laitosten ilmajärjestelmien vaihtelevista ilmantarpeista. Nämä kompressorit kiihtyvät ja hidastuvat tarvittaessa ja mukauttavat paineilman syötön vaihtelevan ilmantarpeen mukaan. Käyttösovellukseen sopiva muuttuvanopeuksinen kompressori tuottaa huomattavat energiansäästöt ja syöttää ilmaa vakaasti ja tasalaatuisena. VS-kompressori on tehokas ja monipuolinen ratkaisu kaikista vaativimpiinkin teollisuussovelluksiin ja sisältää kaikki Gardner Denverin ominaisuudet ja edut, jotka merkitsevät luotettavia, helppokäyttöisiä toimintoja ja korkeaa tehoa. Gardner Denver -ruuviyksikön avulla varmistetaan, että kompressoreiden käyttövarmuus ja tehokkuustaso ovat erinomaiset. Muuttuvanopeuksisen käyttökoneiston, moottorin ja kompressorin yhdistelmä sekä ohjain on suunniteltu vastaamaan järjestelmän vaatimuksia pienimmällä mahdollisella virrankulutuksella, mistä asiakas hyötyy energiansäästöjen muodossa. Ilmantarve (m³/min) Ilmantarve saattaa vaihdella suuresti vuorokaudessa Aika (h) VS-sarja säästää rahaa ja maksimoi laitoksen tuottavuuden ihan kuin yhteen kompressoriin sisältyisi monta tehokasta kompressoria. Nerokasta! 6

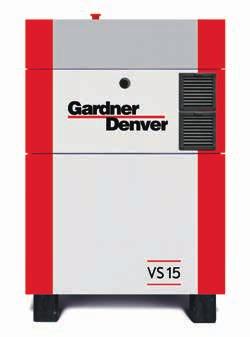

7 Laajan säätöalueen ansiosta kompressori kestää paremmin VS-sarjan vakio-ominaisuus on erinomainen monikäyttöisyys VS-sarja tarjoaa markkinoiden nopeimman ja kattavimman vasteen ilmantarpeen muutoksiin laajan tehoalueensa ansiosta. Asiakkaan edut ilmantarpeen vaihdellessa: Syöttö- ja poistoventtiilien komponenttien vähäisempi kuluminen Ei ruuviyksikön laakerien iskukuormitusta Minimoi kaikkien kompressoriin sisältyvien paineenalaisten osien (muun muassa öljysäiliön, letkujen) sykkivän kuormituksen (täysi kuormitus / ei kuormitusta) Taajuusmuuttajan luotettava sijoittelu Integroitu sähkökaappiin Suojattu pölyltä vaihdettavilla tulosuodattimilla Optimoitu jäähdytysjärjestelmä takaa maksimaalisen käyttövarmuuden Varmistaa erinomaisen käytettävyyden ja pitkän käyttöiän 7

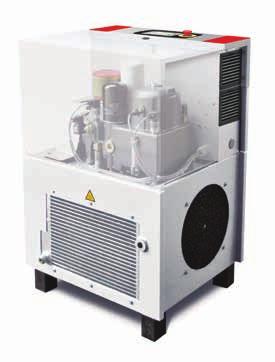

8 GARDNER DENVER COMPRESSED AIR TECHNOLOGIES Aidot GD-varaosat täydellinen valinta, kun haluat optimaalista suorituskykyä ja tehokkuutta GD:n korkeasti koulutettujen paineilma-asiantuntijoiden kattava kokemus ja tietotaito sekä laadukkaat ja aidot GD-varaosat ja -kulutustuotteet varmistavat GD-paineilmajärjestelmän optimaalisen toimintatehokkuuden. Suunniteltu helposti huollettavaksi Lyhyet huoltoajat Pitkät huoltovälit Pienemmät huoltokustannukset Pienet tilavaatimukset Pieni koko säästää tilaa, ja laite voidaan asentaa ahtaaseenkin paikkaan Esteetön pääsy Paneelit ja suojukset on helppo irrottaa pikasalpojen ansiosta Kätevät huoltokohdat Vaihtosuodattimen ansiosta erotinpatruunaan jää jäännösöljyä alle 3 mg/m 3 Nopea öljynvaihto ulkoisen poistoaukon kautta Imusuodatinelementtiin pääsee helposti käsiksi Yhdistetty ilman- ja öljynjäähdytin Poistoilman lämpötila matala Ei tarpeetonta kulumista tai lauhdetta järjestelmässä Helppo huoltaa Kompressoreiden rakenteen ansiosta huoltokohtiin on helppo päästä käsiksi. Kotelon saranoidut sivuluukut voidaan poistaa, mikä mahdollistaa täydellisen pääsyn kaikkiin huoltokohtiin. Pienempi liikkuvien osien määrä pienentää myös ylläpitokustannuksia. Aitojen GD-varaosien ja -voiteluaineiden käyttö optimoi kompressorin käyttöiän ja tehokkuuden 8

9 GD-jälleenmyyjien korkeasti koulutetut ja taitavat kompressoriasiantuntijat tarjoavat ensiluokkaista ylläpito- ja huoltotukea GD:n laajennettu viiden vuoden Protect 5 -takuu täysi sitoumuksemme laatuun ja huolettomaan omistukseen GD:n viiden vuoden takuu on GD:n tarjoama yksinkertainen ja maksuton laajennettu takuu. GD parantaa toimialansa standardeja jälleen kerran. 5years GD tarjoaa kompressoreille laajennetun Protect 5 -takuun viideksi vuodeksi, ja valtuutetut GDhuoltopalveluntarjoajat huolehtivat taatusta, laadukkaasta huollosta*. Uskomme, että GD:n viiden vuoden Protect 5 -takuusta tulee uusi käytäntö, jota voidaan hyödyntää tarpeen vaatiessa ja jolla saavutetaan mahdollisimman pitkä käytettävyysaika JA mielenrauha. Protect 5 GD:n tarjoama yksinkertainen ja maksuton laajennettu takuu. * Ehtojen mukaisesti. Pyydä lisätietoja lähimmältä valtuutetulta huoltopalveluntarjoajalta. 9

10 GARDNER DENVER COMPRESSED AIR TECHNOLOGIES Kompressorin edut laatua alusta loppuun Olemme kehittäneet näihin vakio- ja muuttuvanopeuksisiin kompressoreihin helppokäyttöiset ja tarkat käyttöjärjestelmät. Myös ihanteellisen jäähdytyksen ja tuuletuksen kehittämiseen on panostettu. Kaikki nämä ominaisuuden hyödyttävät suoraan käyttäjiä. Kompressorien ylläpito- ja huoltotöitä yksinkertaistaa helposti käsiteltävä kotelo. Melutaso pysyy matalana. Erittäin pieni lattiatilan tarve Kehittyneen kompressorisuunnittelun ansiota Mahtuu tavallisesta oviaukosta Helpottaa asennustyötä Asennettavissa sinne, missä laitetta tarvitaan Kalliita putkistoja ei tarvita Erittäin tehokas moottori IP 55 -moottori Käyttökoneisto/moottori/kompressori-yhdistelmä ja ohjain on suunniteltu vastaamaan järjestelmäsi vaatimuksia pienimmällä mahdollisella virrankulutuksella. Korkea ympäristön lämpötila vakioominaisuutena (45 C) Varmistaa keskeytymättömän toiminnan ankarissakin olosuhteissa Tehokas lämmönhaihdutus varmistaa huolettoman käytön Täysin integroitu ruuviyksikön rakenne Todistetusti erittäin toimivat ruuviyksiköt: öljyn erotuksen, öljyn suodatuksen, termostaattisen ohisyöttöventtiilin sisältävä ratkaisu, joka vähentää ulkoisten letkujen ja komponenttien määrää ja lisää näin luotettavuutta. Automaattinen hihnan kiristys Ei vaadi huoltoa Pitää hihnan oikealla kireydellä Takaa hihnan pitkän käyttöiän 10

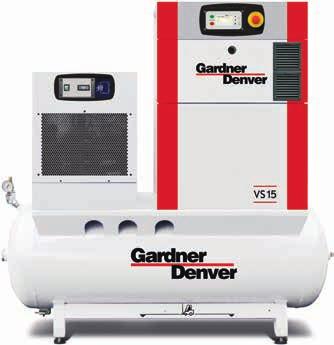

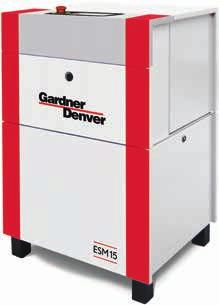

11 Tekniset tiedot ESM 7 - ESM 22 vakionopeuksiset ruuvikompressorit Gardner Denver -malli ESM 7 ESM 11 ESM 15 ESM 18 ESM 22 Nimellispaine Käyttömoottori FAD 1) Melutaso 2), 1 m Paino Mitat bar g kw m 3 /min db(a) kg P L K, mm 1, , x 630 x ,87 1, , x 630 x ,34 2, , x 698 x ,83 3, ,5 2, x 698 x ,36 3, , x 698 x ,65 VS 7 - VS 22 muuttuvanopeuksiset ruuvikompressorit Gardner Denver -malli VS 7 VS 11 VS 15 VS 18 VS 22 Nimellispaine Käyttömoottori FAD 1) Melutaso 2), 1 m Paino Mitat bar g kw m 3 /min db(a) kg P L K, mm 0,48-1, ,46-1, x 630 x ,42-0,83 0,63-1, ,65-1, x 630 x ,58-1,27 0,93-2, ,89-2, x 698 x ,84-1,70 1,34-3, ,5 1,30-2, x 698 x ,24-2,23 1,05-3, ,95-3, x 698 x ,91-2,69 ESM 7-22TK / VS 7-22TK käyttövalmis kompressoriratkaisu (sisältää kuivaimen, kiinnitetty säiliöön) Gardner Denver -malli ESM7TK/VS7TK ESM11TK/VS11TK ESM15TK/VS15TK ESM18TK/VS18TK ESM22TK/VS22TK Nimellispaine Kuivaimen jännite Paino Mitat Jäähdytyskuivain 3) Ilmasäiliö bar g V/Hz kg P L K, mm 10 GDD12HS-BO 270 litraa 230 / 50 / / x 695 x GDD18HS-BO 270 litraa 230 / 50 / / GDD30HS-BO 500 litraa 230 / 50 / / x GDD39HS-BO 500 litraa 230 / 50 / / x GDD39HS-BO 500 litraa 230 / 50 / / Ilmanpoisto RP 3/4 RP 1 1) Tiedot on mitattu ja ilmoitettu ISO standardin version 4 liitteiden C ja E mukaisesti seuraavissa käyttöoloissa ja seuraavilla käyttöpaineilla: barin mallit 7 barissa, 10 barin mallit 9 barissa ja 13 barin mallit 12 barissa. Ilmanoton paine 1 bar a Ilmanoton lämpötila 20 C Kosteus 0 % (kuiva) 2) Mitattu vapaakenttäolosuhteissa ISO standardin mukaisesti, toleranssi +/ 3 db. 3) Jäähdytyskuivain vaatii erillisen virransyöttölaitteen. Tiedot viittaavat DIN ISO standardiin (luokka 4, painekastepiste 3 C). Tarkemmat tekniset tiedot ovat jäähdytyskuivaimen ohjeissa. 11
