Tietokoneen asennusopas (Prosessorin kanta: Intel LGA775)

Transkriptio

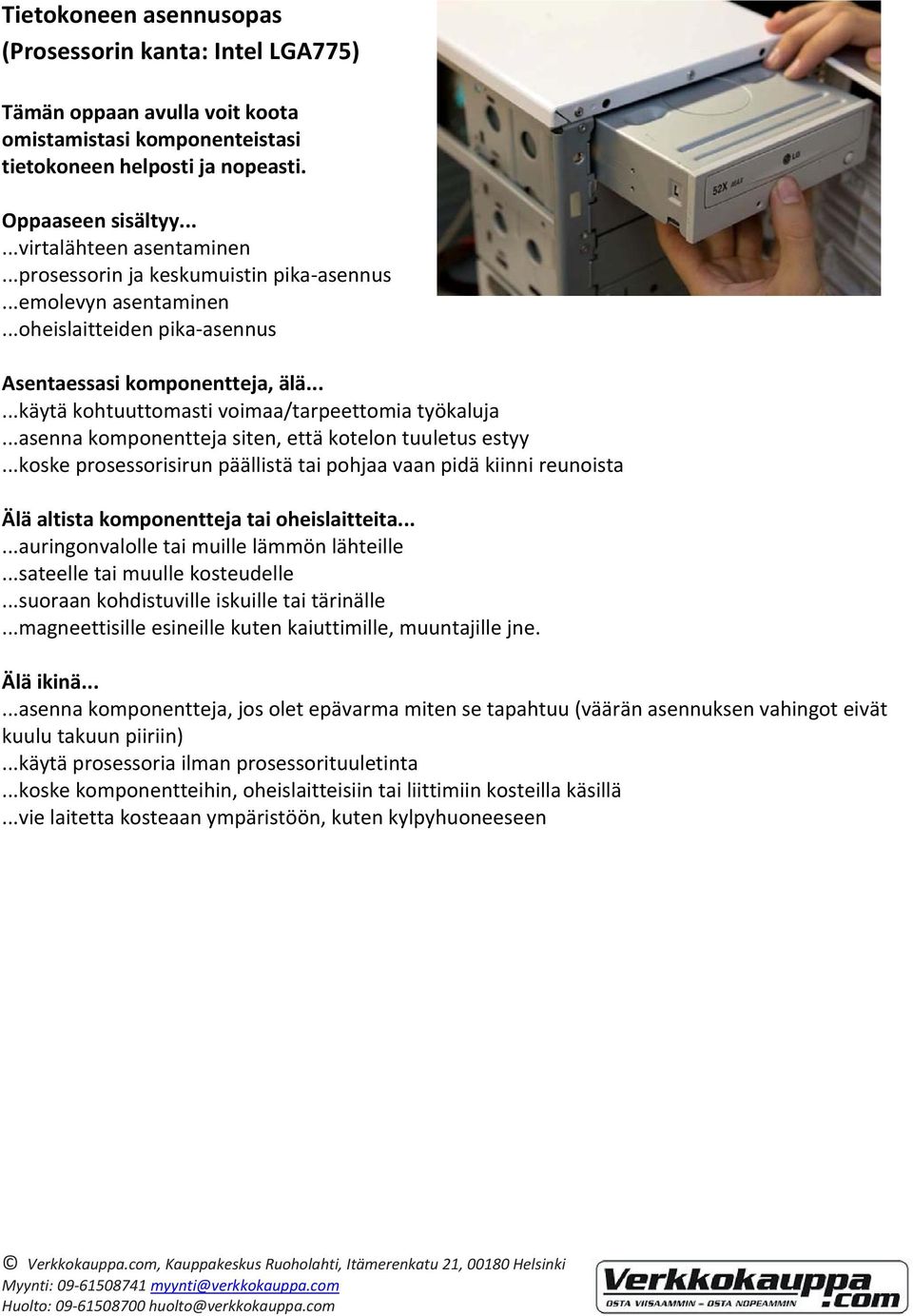

1 Tietokoneen asennusopas (Prosessorin kanta: Intel LGA775) Tämän oppaan avulla voit koota omistamistasi komponenteistasi tietokoneen helposti ja nopeasti. Oppaaseen sisältyy......virtalähteen asentaminen...prosessorin ja keskumuistin pika asennus...emolevyn asentaminen...oheislaitteiden pika asennus Asentaessasi komponentteja, älä......käytä kohtuuttomasti voimaa/tarpeettomia työkaluja...asenna komponentteja siten, että kotelon tuuletus estyy...koske prosessorisirun päällistä tai pohjaa vaan pidä kiinni reunoista Älä altista komponentteja tai oheislaitteita......auringonvalolle tai muille lämmön lähteille...sateelle tai muulle kosteudelle...suoraan kohdistuville iskuille tai tärinälle...magneettisille esineille kuten kaiuttimille, muuntajille jne. Älä ikinä......asenna komponentteja, jos olet epävarma miten se tapahtuu (väärän asennuksen vahingot eivät kuulu takuun piiriin)...käytä prosessoria ilman prosessorituuletinta...koske komponentteihin, oheislaitteisiin tai liittimiin kosteilla käsillä...vie laitetta kosteaan ympäristöön, kuten kylpyhuoneeseen

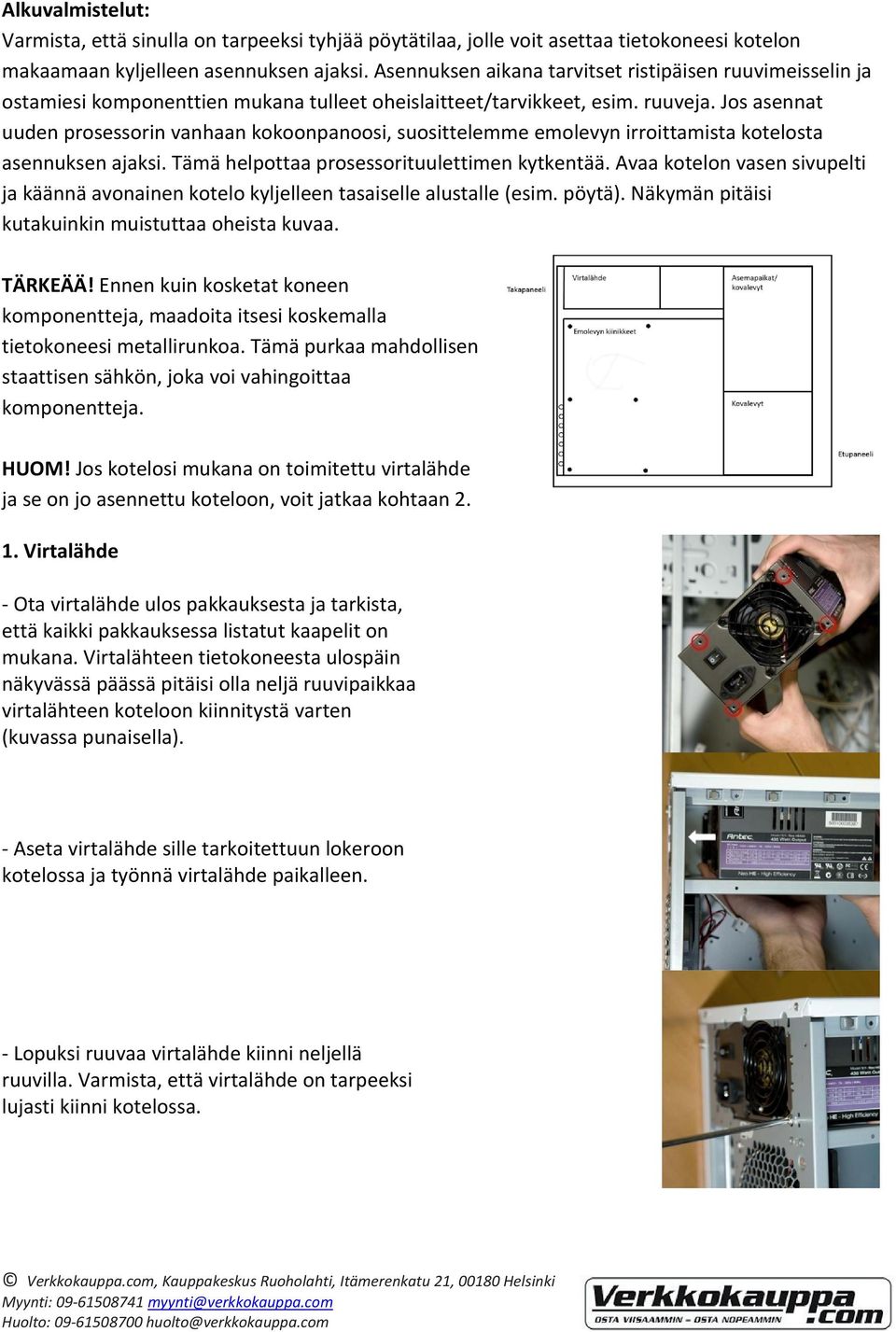

2 Alkuvalmistelut: Varmista, että sinulla on tarpeeksi tyhjää pöytätilaa, jolle voit asettaa tietokoneesi kotelon makaamaan kyljelleen asennuksen ajaksi. Asennuksen aikana tarvitset ristipäisen ruuvimeisselin ja ostamiesi komponenttien mukana tulleet oheislaitteet/tarvikkeet, esim. ruuveja. Jos asennat uuden prosessorin vanhaan kokoonpanoosi, suosittelemme emolevyn irroittamista kotelosta asennuksen ajaksi. Tämä helpottaa prosessorituulettimen kytkentää. Avaa kotelon vasen sivupelti ja käännä avonainen kotelo kyljelleen tasaiselle alustalle (esim. pöytä). Näkymän pitäisi kutakuinkin muistuttaa oheista kuvaa. TÄRKEÄÄ! Ennen kuin kosketat koneen komponentteja, maadoita itsesi koskemalla tietokoneesi metallirunkoa. Tämä purkaa mahdollisen staattisen sähkön, joka voi vahingoittaa komponentteja. HUOM! Jos kotelosi mukana on toimitettu virtalähde ja se on jo asennettu koteloon, voit jatkaa kohtaan Virtalähde Ota virtalähde ulos pakkauksesta ja tarkista, että kaikki pakkauksessa listatut kaapelit on mukana. Virtalähteen tietokoneesta ulospäin näkyvässä päässä pitäisi olla neljä ruuvipaikkaa virtalähteen koteloon kiinnitystä varten (kuvassa punaisella). Aseta virtalähde sille tarkoitettuun lokeroon kotelossa ja työnnä virtalähde paikalleen. Lopuksi ruuvaa virtalähde kiinni neljellä ruuvilla. Varmista, että virtalähde on tarpeeksi lujasti kiinni kotelossa.

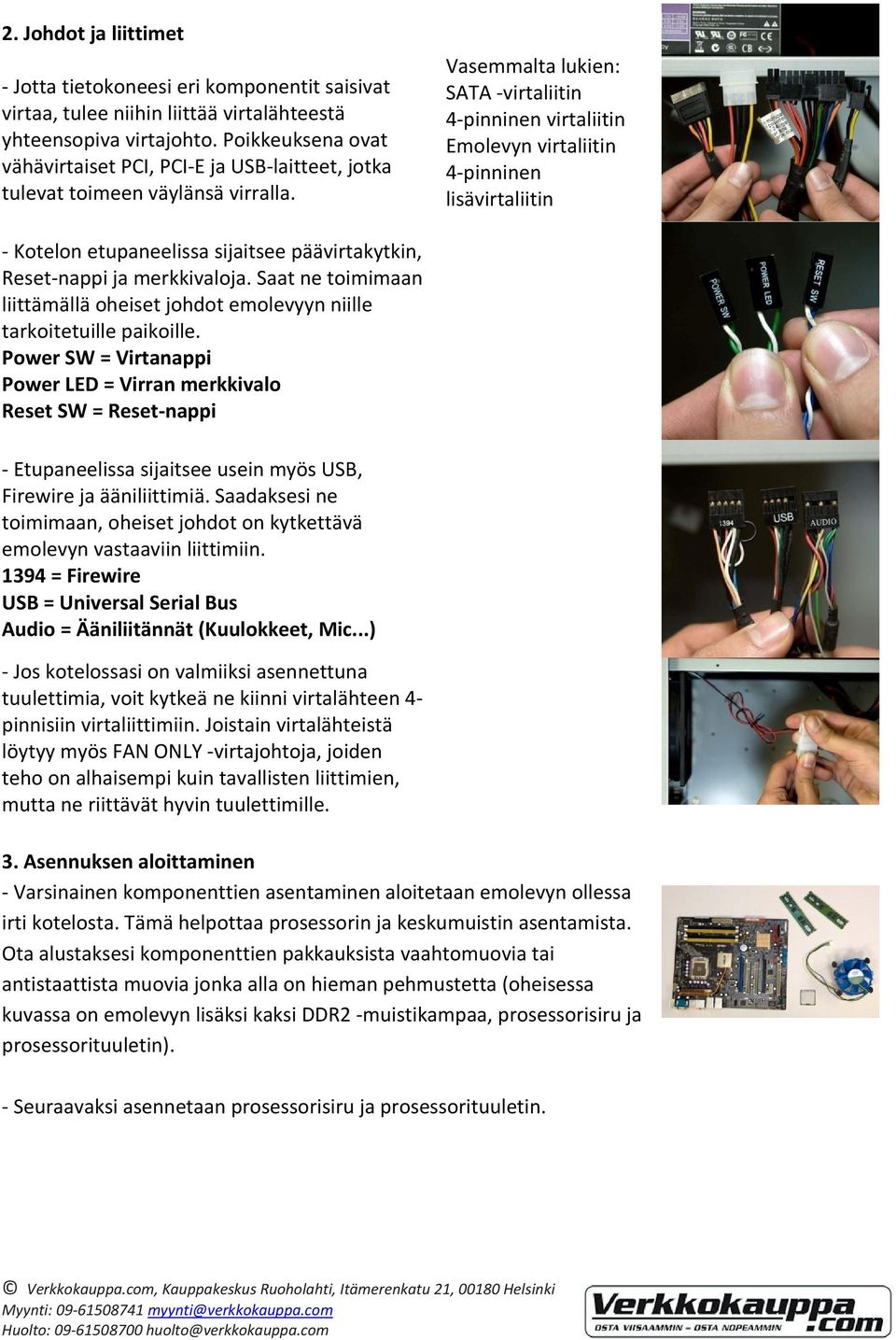

3 2. Johdot ja liittimet Jotta tietokoneesi eri komponentit saisivat virtaa, tulee niihin liittää virtalähteestä yhteensopiva virtajohto. Poikkeuksena ovat vähävirtaiset PCI, PCI E ja USB laitteet, jotka tulevat toimeen väylänsä virralla. Vasemmalta lukien: SATA virtaliitin 4 pinninen virtaliitin Emolevyn virtaliitin 4 pinninen lisävirtaliitin Kotelon etupaneelissa sijaitsee päävirtakytkin, Reset nappi ja merkkivaloja. Saat ne toimimaan liittämällä oheiset johdot emolevyyn niille tarkoitetuille paikoille. Power SW = Virtanappi Power LED = Virran merkkivalo Reset SW = Reset nappi Etupaneelissa sijaitsee usein myös USB, Firewire ja ääniliittimiä. Saadaksesi ne toimimaan, oheiset johdot on kytkettävä emolevyn vastaaviin liittimiin = Firewire USB = Universal Serial Bus Audio = Ääniliitännät (Kuulokkeet, Mic...) Jos kotelossasi on valmiiksi asennettuna tuulettimia, voit kytkeä ne kiinni virtalähteen 4 pinnisiin virtaliittimiin. Joistain virtalähteistä löytyy myös FAN ONLY virtajohtoja, joiden teho on alhaisempi kuin tavallisten liittimien, mutta ne riittävät hyvin tuulettimille. 3. Asennuksen aloittaminen Varsinainen komponenttien asentaminen aloitetaan emolevyn ollessa irti kotelosta. Tämä helpottaa prosessorin ja keskumuistin asentamista. Ota alustaksesi komponenttien pakkauksista vaahtomuovia tai antistaattista muovia jonka alla on hieman pehmustetta (oheisessa kuvassa on emolevyn lisäksi kaksi DDR2 muistikampaa, prosessorisiru ja prosessorituuletin). Seuraavaksi asennetaan prosessorisiru ja prosessorituuletin.

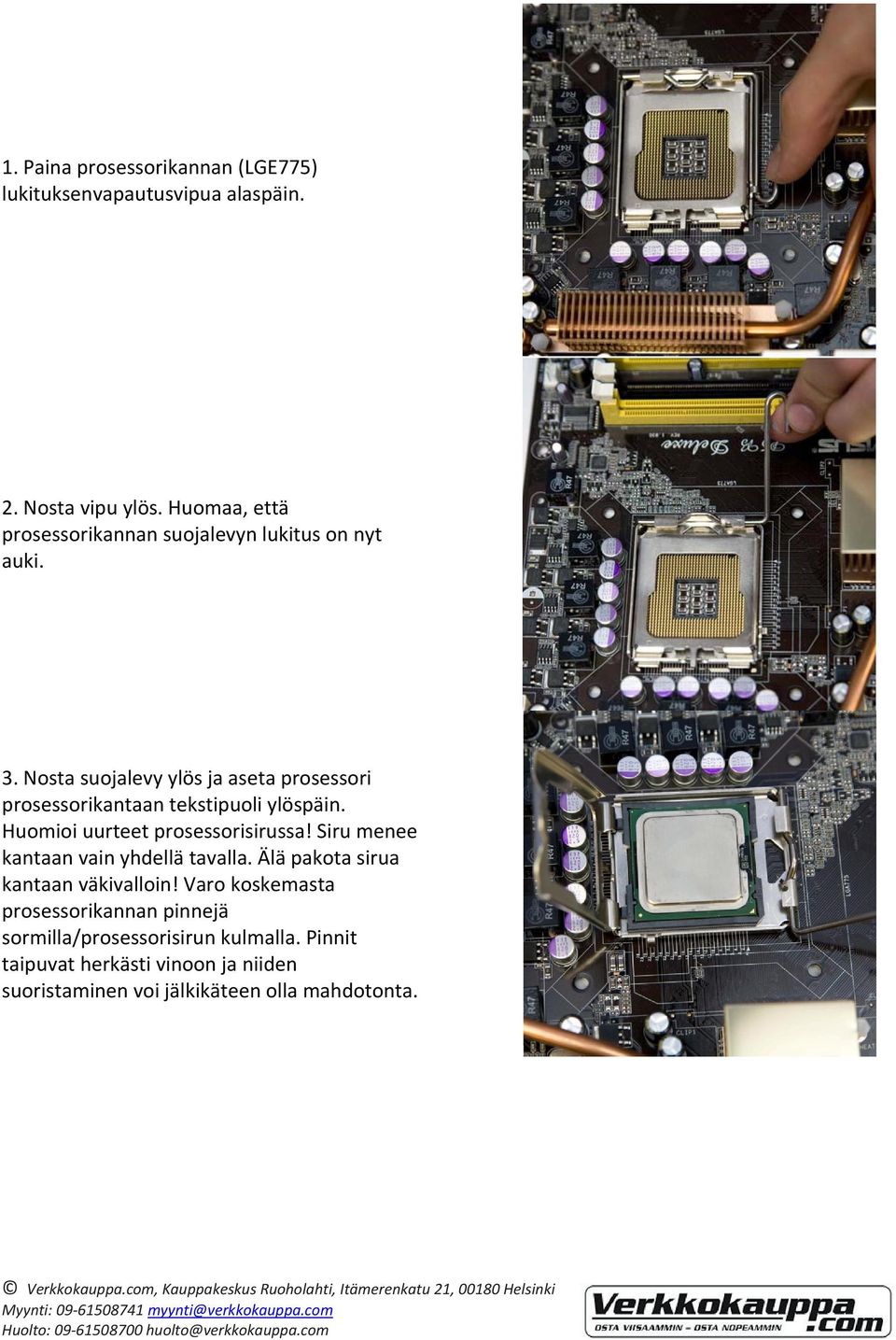

4 1. Paina prosessorikannan (LGE775) lukituksenvapautusvipua alaspäin. 2. Nosta vipu ylös. Huomaa, että prosessorikannan suojalevyn lukitus on nyt auki. 3. Nosta suojalevy ylös ja aseta prosessori prosessorikantaan tekstipuoli ylöspäin. Huomioi uurteet prosessorisirussa! Siru menee kantaan vain yhdellä tavalla. Älä pakota sirua kantaan väkivalloin! Varo koskemasta prosessorikannan pinnejä sormilla/prosessorisirun kulmalla. Pinnit taipuvat herkästi vinoon ja niiden suoristaminen voi jälkikäteen olla mahdotonta.

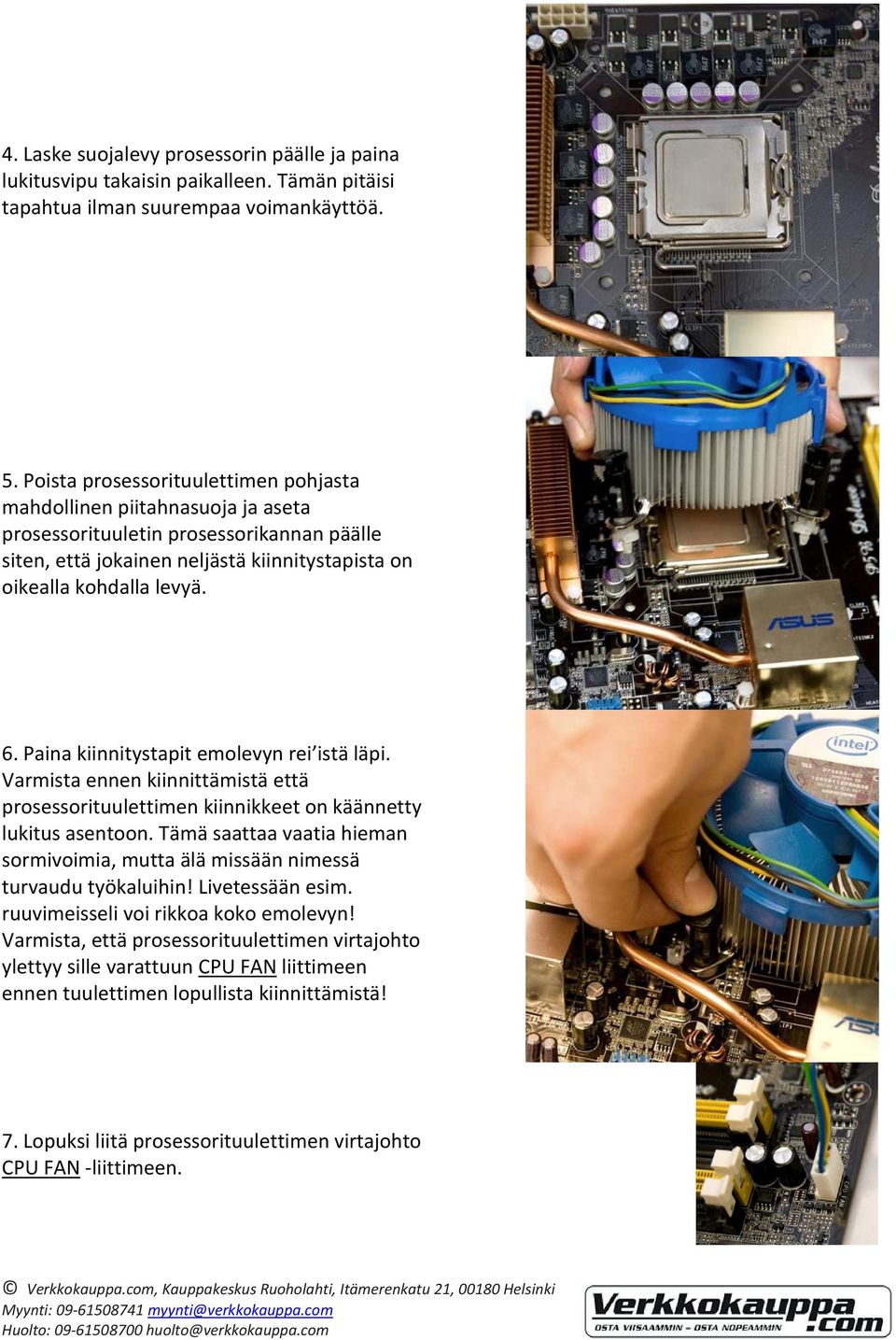

5 4. Laske suojalevy prosessorin päälle ja paina lukitusvipu takaisin paikalleen. Tämän pitäisi tapahtua ilman suurempaa voimankäyttöä. 5. Poista prosessorituulettimen pohjasta mahdollinen piitahnasuoja ja aseta prosessorituuletin prosessorikannan päälle siten, että jokainen neljästä kiinnitystapista on oikealla kohdalla levyä. 6. Paina kiinnitystapit emolevyn rei istä läpi. Varmista ennen kiinnittämistä että prosessorituulettimen kiinnikkeet on käännetty lukitus asentoon. Tämä saattaa vaatia hieman sormivoimia, mutta älä missään nimessä turvaudu työkaluihin! Livetessään esim. ruuvimeisseli voi rikkoa koko emolevyn! Varmista, että prosessorituulettimen virtajohto ylettyy sille varattuun CPU FAN liittimeen ennen tuulettimen lopullista kiinnittämistä! 7. Lopuksi liitä prosessorituulettimen virtajohto CPU FAN liittimeen.

6 8. Prosessorituulettimen jälkeen asennetaan muistikammat. Tarkista aina ennen kampojen ostoa ja asentamista, että ne sopivat emolevysi kanssa yhteen. Tähän vaikuttaa esim. muistikamman tyyppi, merkki ja nopeus. Asenna kampa painamalla muistipaikan siivekkeet alas ja painamalla napakasti kampaa alaspäin. Siivekkeiden tulee lukittua täysin yläasentoon. Nosta kuvan mukaisesti siivekkeitä ylöspäin samalla kun työnnät muistikamman muistiväylään. Jos käytät useampaa kampaa, katso emolevysi ohjekirjasta miten saat muistikammoista parhaan hyödyn käyttöösi. 9. Emolevy asennetaan kotelosi seinässä olevien ruuvipaikkojen varaan. Kuvassa näkyvät paikat ATX tyyppiselle emolevylle. Tyhjiin ruuvipaikkoihin voi kiinnittää ruuvipaikkoja sen mukaan, mitä emolevy vaatii. Emolevyä ei saa koskaan asentaa jos ruuvipaikalle ei ole vastaavaa reikää emolevyssä. Kiinnitä emolevy ruuvipaikkoihin. Yleensä paikkoja tarvitaan kuusi kappaletta. HUOM! Emolevyä ei missään tapauksessa saa suoraan ruuvata kiinni kotelon pohjaan. Tällöin emolevyn ja kotelon välille voi syntyä oikosulku joka voi tuhota koko kokoonpanon. Poista tarpeettomat ruuvipaikat oikosulun estämiseksi. 10. Irroita kotelon takapaneeli ja korvaa se emolevyn mukana toimitetulla takalevyllä. Aseta emolevy koteloon ruuvipaikkojen varaan.

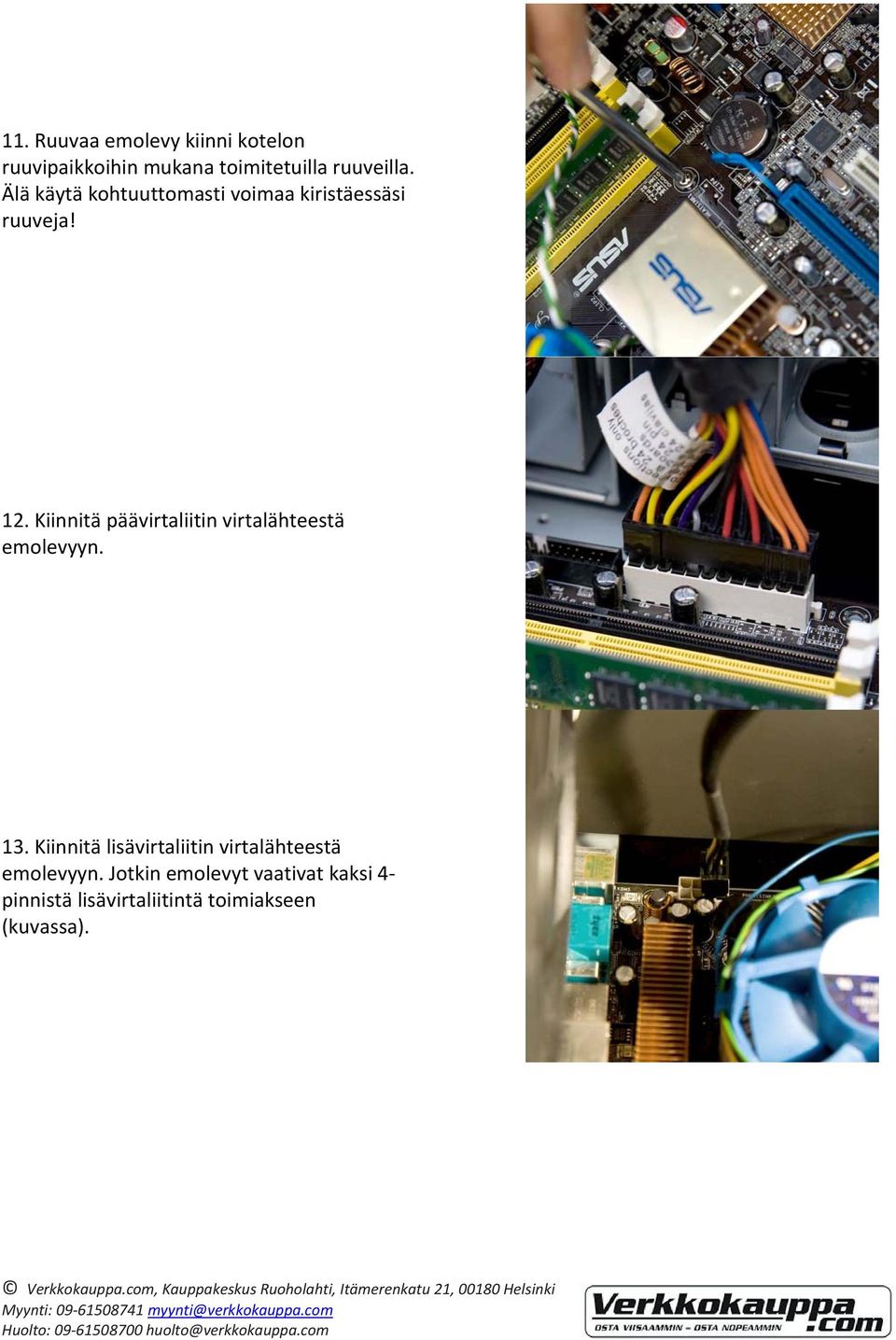

7 11. Ruuvaa emolevy kiinni kotelon ruuvipaikkoihin mukana toimitetuilla ruuveilla. Älä käytä kohtuuttomasti voimaa kiristäessäsi ruuveja! 12. Kiinnitä päävirtaliitin virtalähteestä emolevyyn. 13. Kiinnitä lisävirtaliitin virtalähteestä emolevyyn. Jotkin emolevyt vaativat kaksi 4 pinnistä lisävirtaliitintä toimiakseen (kuvassa).

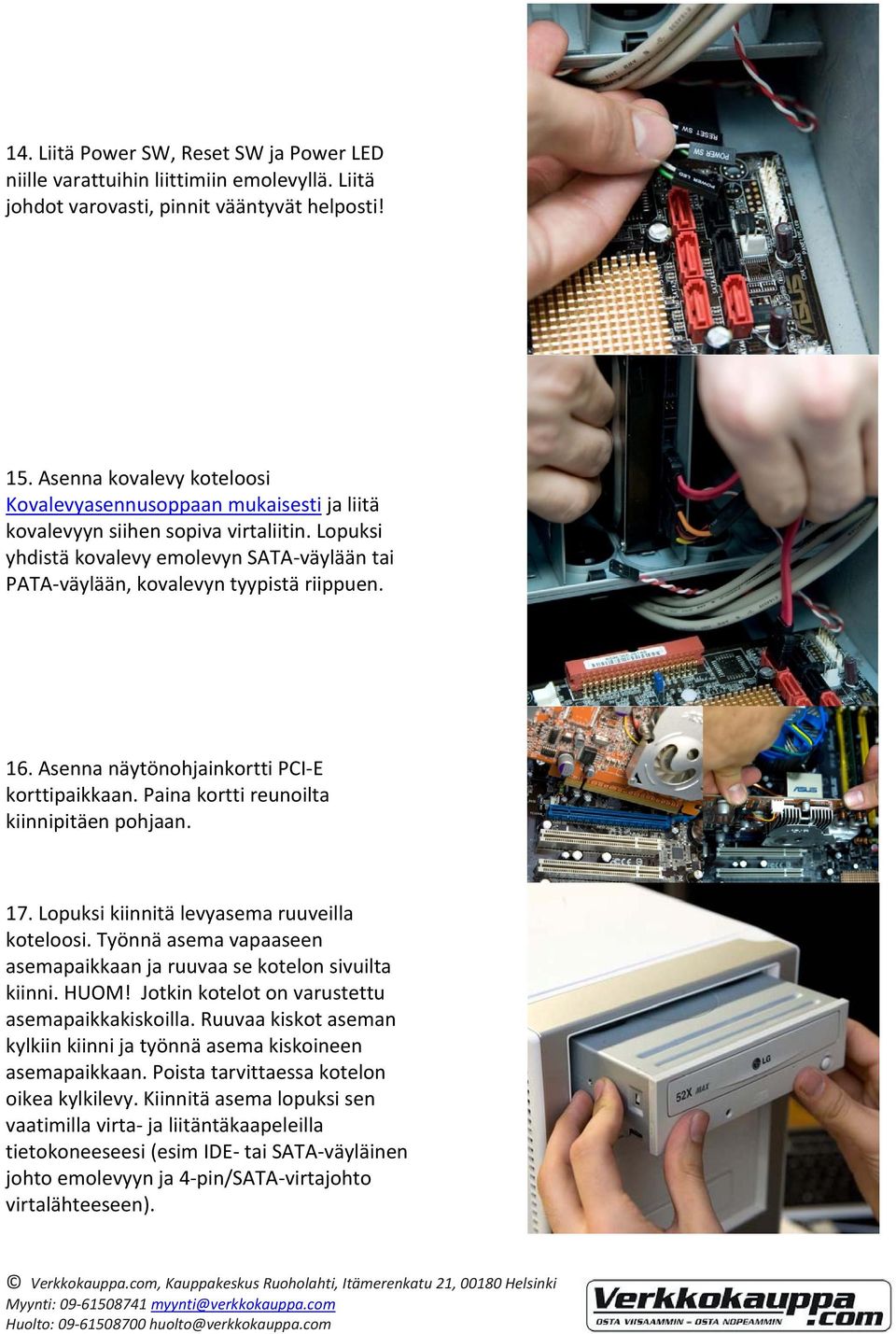

8 14. Liitä Power SW, Reset SW ja Power LED niille varattuihin liittimiin emolevyllä. Liitä johdot varovasti, pinnit vääntyvät helposti! 15. Asenna kovalevy koteloosi Kovalevyasennusoppaan mukaisesti ja liitä kovalevyyn siihen sopiva virtaliitin. Lopuksi yhdistä kovalevy emolevyn SATA väylään tai PATA väylään, kovalevyn tyypistä riippuen. 16. Asenna näytönohjainkortti PCI E korttipaikkaan. Paina kortti reunoilta kiinnipitäen pohjaan. 17. Lopuksi kiinnitä levyasema ruuveilla koteloosi. Työnnä asema vapaaseen asemapaikkaan ja ruuvaa se kotelon sivuilta kiinni. HUOM! Jotkin kotelot on varustettu asemapaikkakiskoilla. Ruuvaa kiskot aseman kylkiin kiinni ja työnnä asema kiskoineen asemapaikkaan. Poista tarvittaessa kotelon oikea kylkilevy. Kiinnitä asema lopuksi sen vaatimilla virta ja liitäntäkaapeleilla tietokoneeseesi (esim IDE tai SATA väyläinen johto emolevyyn ja 4 pin/sata virtajohto virtalähteeseen).
