Radio / CD. München RDM 126. Käyttöohje

Transkriptio

1 Radio / CD München RDM 126 Käyttöohje

2 Sisällysluettelo Tiivistetyt ohjeet... 4 Tärkeitä ohjeita Mitä on ehdottomasti luettava Liikenneturvallisuus Asennus Puhelinvaimennus (mute) Lisätarvikkeet Varkaudenestojärjestelmä KeyCard Laitteen käyttöönotto KeyCardin poisto Toisen KeyCardin "opetus" / KeyCardin vaihto Radiopassitietojen näyttö Short Additional Memory (S.A.M.) Turn On Message (T.O.M.) Varkaudeneston optinen näyttö KeyCardin hoito Käyttötavan valinta RDS-radiotoiminta AF - vaihtoehtoiset taajuudet REG-alueohjelmat Asemien viritys Asemanhaku / Aseman käsinviritys << >> Asemaketjujen selaus Muistitason vaihto Asemien tallennus Voimakkaimpien asemien automaattinen tallennus travelstore-toiminnon avulla.. 14 Asemien kutsuminen muistista Tallennettujen asemien selailuhaku (Preset Scan) Asemien selailuhaku Radio-Scantoiminnon avulla Asemien esittelyajan (scan) muuttaminen Asemanhakuherkkyyden säätö Stereo - mono valinta PTY Programm-Typ (ohjelmatyyppi). 15 PTY-toiminnon kytkeminen päälle/pois Ohjelmatyyppi Aseman ohjelmatyypin kysely Valitun ohjelmatyypin näyttö Ohjelmatyypin valinta Ohjelmatyypin tallennus Asemien selailu PTY-SCAN-toiminnon avulla PTY-toiminto Liikennetiedotusten vastaanotto RDS-EON-toiminnon avulla Liikennetiedotustoiminnon kytkeminen päälle/pois Äänimerkki Äänimerkin poiskytkeminen Automaattisen hakutoiminnon käynnistäminen Liikennetiedotusten ja äänimerkin äänenvoimakkuuden säätö Liikennetiedotusten ja äänimerkin GEO-toiminnon säätö CD:n ja CD-vaihtajan (CDC) käyttö CD-käytön kytkeminen päälle CD:n asettaminen sisään CD:n poistaminen Kappaleen valinta MIX CDC-käytön kytkeminen päälle CD:n ja kappaleen valinta MIX Näyttötavan valinta Näyttötavan tallennus SCAN TPM - Track Program Memory Kappaleiden tallennus TPM:n avulla 21 CD:n toisto TPM-toimintoa käyttäen. 22 TPM-tallennuksen poisto CD:n nimeäminen CD:n nimen poisto TPM-tallennuksen ja CD:n nimen poisto DSC-UPDATE-toiminnon avulla Ohjelmointi DSC:n avulla Tehtaalla tehdyt DSC-perusasetukset. 26 Liite Tekniset tiedot

3 PORTUGUÊS ESPAÑOL SVENSKA NEDERLANDS ITALIANO FRANÇAIS ENGLISH DEUTSCH

4 Tiivistetyt ohjeet 1 Kytkeminen päälle/pois ON-painikkeen avulla Paina ON. Jotta voit käynnistää laitteen ON-painikkeen avulla, on KeyCardin oltava paikoillaan. Laite aloittaa toiston esisäädetyllä äänenvoimakkuudella. Kytkeminen päälle/pois KeyCardin avulla: Edellytys: laite on kytketty päälle ONpainikkeen avulla. Ohje: Lue ehdottomasti kappaleessa "Varkaudenestojärjestelmä KeyCard" annetut ohjeet. Kytkeminen päälle/pois sytytyksen avulla: Jos laite on kytketty vastaavalla tavalla, se voidaan sammuttaa ja kytkeä päälle ajoneuvon sytytyksen avulla. Kun ajoneuvon virta sammutetaan, kaksinkertainen äänimerkki muistuttaa siitä, että KeyCard on syytä poistaa laitteesta, ennen kuin poistut ajoneuvosta. Päällekytkeminen ajoneuvon virran ollessa sammutettuna Kun ajoneuvon virta on sammutettu (KeyCard paikoillaan), laitetta voidaan käyttää edelleen seuraavalla tavalla: Paina kaksinkertaisen äänimerkin jälkeen ON. Laite kytkeytyy päälle. Kun laite on ollut päällä tunnin ajan, se kytkeytyy automaattisesti pois päältä, jotta ajoneuvon akku säästyy. 2 VOL+ / VOL- Äänenvoimakkuuden säätö. Päällekytkemisen jälkeen laite aloittaa toiston esisäädetyllä äänenvoimakkuudella (VOL FIX). VOL FIX -arvoa voidaan muuttaa (ks. "Ohjelmointi DSC:n avulla"). 3 Äänenvoimakkuuden nopea muutos. Painamalla painiketta voit hiljentää äänenvoimakkuuden nopeasti. Näyttöön ilmestyy teksti "MUTE" (vaimennus). Tämä toiminto poistuu, kun painat uudelleen painiketta tai VOL+. Kun painat näppäintä VOL-, on normaali äänenvoimakkuus asteen verran pienempi kuin -äänenvoimakkuus (Mute). Mute-äänenvoimakkuus voidaan ohjelmoida seuraavalla tavalla: Säädä haluamasi äänenvoimakkuus. Paina 2 sek. ajan (kuuluu äänimerkki). Tämä äänenvoimakkuus tallentuu Mute-toimintoa varten. Lisätoiminto Muistipainike DSC-valikossa. 4 FM - ULA ULA-muistitasojen I, II vaihtoon. Muistitason vaihto: Paina FM. Näyttöön ilmestyy FM I tai FM II. 5 TS - Travelstore Kuuden voimakkaimman aseman automaattinen tallennus travelstore-toiminnon avulla: Tallennus: Paina TS, kunnes haku käynnistyy näytössä. 4

5 Kutsuminen: Paina TS. Näyttöön ilmestyy "T". Tämän jälkeen paina yhtä asemanäppäimistä 1, 2, 3, 4, 5, 6. 6 Monitoimikytkin CD-käyttö CD-vaihtajan käyttö (optio) ENGLISH DEUTSCH Radiokäyttö / Asemanhaku ylös alas <</>> asteittain alas/ylös, kun AF on poiskytkettynä <</>> asemaketjujen selaus, kun AF päällekytkettynä esim.: NDR 1, 2, 3, 4, N-JOY, FFN, ANTENNE.... / Kappaleen valinta ylös alas jos painat vain kerran näppäintä, alkaa kuunneltavan kappaleen toisto alusta. Pikakelaus eteenpäin, kuultavissa (CUE). Pidä tarvittaessa näppäin painettuna. Pikakelaus taaksepäin, kuultavissa (REVIEW). Pidä tarvittaessa näppäin painettuna. CD:n valinta ylös alas Kappaleen valinta ylös: paina kerran. CUE - pikakelaus eteenpäin (kuultavissa): pidä painettuna alaspäin: paina kaksi kertaa tai useammin peräkkäin Kappaleen uudelleen soitto: paina kerran. REVIEW - pikakelaus taaksepäin (kuultavissa): pidä painettuna Monitoimikytkimen lisätoiminnot: Muita säätömahdollisuuksia: AUD D GEO C DSC-mode B PTY > Edellytyksenä on, että vastaava toiminto on aktivoituna. 5 FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS

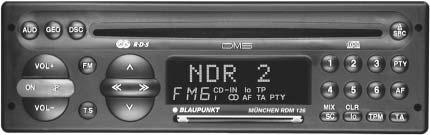

6 7 Näyttö a b c d p e f g h i j k l m n o a) NDR2 - asematunnus b) VIVALDI - CD:n nimi tai c) 1 : 52 - aika (soitettu aika) ja numero (CD:n numero) CDvaihtajan käytön aikana (optio) d) FM - aaltoalue e) 6 - asemanäppäin (1-6) f) I, II, T - muistitaso I, II tai travelstore g) CD-IN - laitteen sisällä on CD-levy h) - stereo i) lo - hakuherkkyys j) AF - vaihtoehtoinen taajuus RDS-käytössä k) TA - liikennetiedotustoiminto l) TP - liikennetiedotuksia lähettävä asema (kuuluvilla) m) PTY - ohjelmatyyppi aktivoituna n) MIX - CD-levyn kappaleiden toisto satunnaisessa järjestyksessä o) TPM - CD-kappaleen valinta ja tallennus p) T5-5. CD-kappaleen toisto käynnissä 8 Varkaudenestojärjestelmä KeyCard Laitetta voi käyttää vain, kun KeyCard on paikoillaan. KeyCard KeyCardin paikalleenasettaminen Työnnä KeyCard aukkoon kontaktipinta ylöspäin kielekkeen ollessa ulkona. Tarvittaessa voit painaa KeyCard-kielekettä, jolloin se loksahtaa ulos. Lue ehdottomasti luvussa "Varkaudenestojärjestelmä KeyCard" annetut ohjeet. Vilkkuva KeyCard-kieleke Radion virran ollessa poiskytkettynä (KeyCard poistettu) KeyCard-kieleke vilkkuu optisena varkaussuojana, jos laitteen asetukset on tehty vastaavasti. Lisätietoja: "Ohjelmointi DSC:n avulla". Vilkkuminen voidaan kytkeä pois päältä KeyCard-kielekkeen avulla painamalla sitä, jolloin se loksahtaa sisäasentoon. 9 SC/MIX Radiokäyttö Scan Paina kerran SC/MIX - "FM SCAN" ja esiteltävän aseman tunnus vilkkuvat vuorotellen näytössä. Laite esittelee lyhyesti kaikki vastaanottokelpoiset ULA-asemat. Preset Scan Paina SC/MIX n. 2 sek. ajan - kuuluu äänimerkki, "SCAN" ja esiteltävän aseman tunnus vilkkuvat vuorotellen näytössä. Laite esittelee lyhyesti asemapainikkeisiin tallennetut asemat. Scan / Preset Scan-toiminnon keskeytys: Paina uudelleen SC/MIX. 6

7 CD-käyttö MIX MIX on päällä, kun näytössä on tunnus "MIX". MIX-toiminnon aikana CD-levyn kappaleet toistetaan satunnaisessa järjestyksessä. MIX-toiminnon kytkeminen päälle/pois: Paina kerran SC/MIX. CD-Scan Paina SC/MIX n. 2 sek. ajan - kuuluu äänimerkki, näytössä on tunnus "CD-SCAN". CD-levyn kappaleet esitellään lyhyesti. CD-Scan-toiminnon keskeytys: Paina uudelleen SC/MIX. CD-vaihtajan (CDC) käyttö (optio) MIX CD CD:n kappaleet toistetaan satunnaisessa järjestyksessä. CD-levyjen valinta tapahtuu numerojärjestyksessä. MIX MAG CD:n kappaleet toistetaan satunnaisessa järjestyksessä. CD-levyjen valinta tapahtuu satunnaisessa järjestyksessä. MIX OFF MIX-toiminto on poiskytkettynä. Paina SC/MIX niin monta kertaa, että näyttöön ilmestyy hetkeksi haluamasi toiminto. CD-Scan Paina SC/MIX n. 2 sek. ajan - kuuluu äänimerkki, näytössä on tunnus "CDC-SCAN". CD-levyn kappaleet esitellään lyhyesti. CD-Scan-toiminnon keskeytys: Paina uudelleen SC/MIX. : lo / CLR Radiokäyttö Asemanhakuherkkyyden vaihto: Paina näppäintä kerran. Mono/stereo valinta: Paina näppäintä n. 2 sek. ajan (äänimerkki). Monotoiston aikana stereosymboli katoaa näytöstä. CD- ja CDC-käyttö (optio) CD-kappaleiden poistaminen TPMmuistista. ; TPM (Track-Program-Memory) Kappaleiden valinta ja tallennus CD- ja CDC-toiston aikana. Jokaisessa käyttömuodossa voidaan ohjelmoida enint. 30 CD-levyä. Tätä varten lue kappaleessa "TPM-ohjelmointi" annetut ohjeet. < TA (Traffic Announcement = liikennetiedotustoiminto) Kun näytössä on "TA", radio toistaa vain asemia, jotka lähettävät liikennetiedotuksia. Liikennetiedotustoiminto päälle/pois: paina TA. = AF Radiokäyttö Vaihtoehtoinen taajuus (Alternativ Frequenz) RDS-käytössä: Kun näytössä on tunnus "AF", radio etsii RDS:n avulla automaattisesti samalle asemalle paremmin kuuluvan taajuuden. AF päälle/pois: paina kerran AF. 7 ITALIANO FRANÇAIS ENGLISH DEUTSCH NEDERLANDS ESPAÑOL SVENSKA PORTUGUÊS

8 Alueohjelmatoiminnon kytkeminen päälle/pois: Paina AF-painiketta n. 2 sek. ajan (äänimerkki). Näyttöön ilmestyy "REG- ON" tai "REG-OFF" (ks. "REG - alueohjelmat"). CD-käyttö Näytön vaihtaminen osoittamaan nimeä tai aikaa (kappaleen soittoaikaa): Paina kerran AF. CDC-käyttö (optio) Näytön vaihtaminen osoittamaan nimeä, aikaa (kappaleen soittoaikaa) ja numeroa (CD:n numeroa): Paina kerran AF. > PTY Programme Type = ohjelmatyyppi PTY-toiminnon aikana asemapainikkeet muuttuvat ohjelmatyypin valitsimiksi. Jokaisen asemapainikkeen avulla voidaan valita ohjelmatyyppi, esim. UUTISET, URHEILU, POP, TIETO.? SRC SRC (Source = lähde) Voit vaihdella radio-, CD- ja CDC/AUXkäytön (mikäli aktivoituna) välillä, kun laitteen sisällä on CD-levy. (Eject) Kun pidät painikkeen n. 2 sek. ajan painettuna (äänimerkki), CD poistuu laitteen 1, 2, 3, 4, 5, 6 - asemapainikkeet Jokaiseen muistitasoon (I, II ja "T") voit tallentaa 6 asemaa. Aseman tallennus - Paina näppäintä radion ollessa päällä niin kauan, kunnes ohjelma alkaa jälleen kuulua (äänimerkki). Aseman kutsuminen - Valitse muistitaso ja paina kerran vastaavaa asemapainiketta. Asemapainikkeiden lisätoiminto PTY-ohjelmatyypin tallennus ja kutsuminen. Kun PTY on aktivoituna (näytössä tunnus "PTY"), voit tallentaa ULA-käytössä jokaiseen asemapainikkeeseen yhden ohjelmatyypin. A CD-levyn sisäänvienti Kun työnnät CD:n sisään tekstipuoli ylöspäin, se siirtyy automaattisesti toiminta-asentoon. CD:n toisto alkaa automaattisesti. B DSC (Direct Software Control) DSC:n avulla voit muuttaa ohjelmoitavia perussäätöjä. Lisätietoja: "Ohjelmointi DSC:n avulla". 8

9 C GEO Balanssin (vasen/oikea) ja faaderin (etu/taka) säätämiseen. D AUD Diskantin ja basson säätämiseen monitoimikytkimen avulla. ENGLISH DEUTSCH faaderi etu faaderi taka balanssi vasen balanssi oikea Viimeinen säätö tallentuu automaattisesti. GEO-toiminnon kytkeminen pois päältä: paina painiketta vielä kerran. Ellei 4 sekunnin aikana tehdä muutoksia, näyttö palaa aikaisempaan tilanteeseen. GEO-lisätoiminto Erillinen balanssin ja faaderin säätö liikennetiedotuksia varten (ks. kappale "Liikennetiedotusten ja äänimerkin GEO-toiminnon säätö"). diskantti + diskantti basso basso + Viimeinen säätö tallentuu automaattisesti. AUD-toiminnon kytkeminen pois päältä: paina painiketta vielä kerran. Ellei 4 sekunnin aikana tehdä muutoksia, AUD-säätö päättyy automaattisesti. AUD-lisätoiminto Loudness - hiljaisten matalien äänien sovittaminen ihmiskorvalle sopivaksi. Loudness-toiminnon kytkeminen päälle/pois: Paina AUD n. 2 sek. ajan (äänimerkki). Loudness on päällekytkettynä, kun näytössä on tunnus "LD". Lisätietoja: "Ohjelmointi DSC:n avulla". 9 ITALIANO FRANÇAIS NEDERLANDS ESPAÑOL SVENSKA PORTUGUÊS

10 Tärkeitä ohjeita Mitä on ehdottomasti luettava Ennen autoradion käyttöönottoa lue huolellisesti seuraavat ohjeet. Liikenneturvallisuus Liikenneturvallisuuden on ehdottomasti oltava etusijalla. Käytä siis autoradiotasi siten, että olet liikenteessä aina tilanteen tasalla. Pidä mielessä, että autosi liikkuu 14 m sekunnissa, kun ajat 50 km:n tuntinopeudella. Kriittisissä tilanteissa on parempi olla käyttämättä radiota. Kuljettajan on aina kyettävä havaitsemaan esim. poliisin ja palokunnan varoitussignaalit ajoissa. Säädä tästä syystä radiosi äänenvoimakkuus ajon aikana turvalliselle tasolle. Asennus Jos haluat itse asentaa laitteen tai laajentaa sitä, lue ehdottomasti ensin oheiset asennus- ja liitäntäohjeet. Jotta laite toimii moitteettomasti, se on kytkettävä sytytys- ja akkuvirtaan. Älä kytke kaiuttimen ulostuloliitäntöjä maadoitukseen! Puhelinvaimennus (mute) Jos käytät ajoneuvossasi matkapuhelinta, voit vaimentaa radion tai CD-levyn toiston automaattisesti puhelinsoiton ajaksi (puhelinvaimennus). Näyttöön ilmestyy tällöin teksti "PHONE". Liikennetiedotukset ovat kuitenkin etusijalla, mikäli TA-toiminto on aktivoituna. Liikennetiedotus keskeytyy, kun painat näppäintä TA. Lisätarvikkeet Käytä vain Blaupunktin hyväksymiä lisätarvike- ja varaosia. Voit käyttää tämän autoradion kanssa seuraavia Blaupunkt-tuotteita: CD-vaihtaja CDC A 05 tai CDC F 05 Kauko-ohjain Infrapunakauko-ohjaimen RC 06 avulla voit käyttää tärkeimpiä toimintoja ohjauspyörältä käsin. Vahvistin Kaikki Blaupunkt-vahvistimet 10

11 Varkaudenestojärjestelmä KeyCard Toimitukseen kuuluu yksi KeyCard. Autoradiota voi kuitenkin käyttää myös toisen KeyCardin avulla. Jos KeyCard menee hukkaan tai vahingoittuu, voit hankkia alan kauppiaan välityksellä uuden KeyCardin. Jos käytät kahta KeyCardia, ensimmäisen kortin asetukset siirtyvät myös toiseen korttiin. Voit kuitenkin tallentaa yksilöllisesti seuraavat toiminnot: asemapainikkeiden tallennus, basson, diskantin, balanssin ja faaderin säätö, loudness, TA (tiedotusten äänenvoimakkuus), äänimerkin äänenvoimakkuus. Lisäksi tallentuvat viimeksi säädettynä ollut aaltoalue, asema, TA-toiminto, AF, REG ON/OFF, SCANTIME, asemanhakuherkkyys ja VOL FIX. Tällä tavoin valitsemasi perussäädöt ovat voimassa heti, kun työnnät KeyCardin paikoilleen. Laitteen käyttöönotto Kytke laitteen virta päälle. Työnnä KeyCard paikoilleen kontaktipinta ylöspäin kielekkeen ollessa ulkona. Autoradio on käyttövalmis. Jos laitteeseen työnnetään vieras KeyCard, ilmestyy näyttöön teksti "CARD ERR". Älä tällöin käytä laitetta. Noin 10 sekunnin kuluttua laite kytkeytyy pois päältä. Jos työnnät laitteeseen vääränlaisen kortin (esim. puhelu- tai luottokortin), ilmestyy n. 2 sekunnin ajaksi teksti "WRONG KC". Poista väärä kortti ja työnnä sisään laitteen tuntema KeyCard. Kun näyttöön on ilmestynyt teksti "CARD ERR" tai "WRONG KC", kytke laite päälle painamalla ON. KeyCardin poisto Älä koskaan pelkästään vedä KeyCardia ulos! Paina ensin KeyCardia. KeyCard siirtyy poistoasentoon. Poista KeyCard. Toisen KeyCardin "opetus" / KeyCardin vaihto Toinen KeyCard voidaan "opettaa" lisäkortiksi, kun laitetta käytetään ensimmäisen KeyCardin avulla. Jos haluat "opettaa" toisen KeyCardin, työnnä ensimmäinen KeyCard laitteen sisään ja kytke virta päälle. Paina DSC ja valitse näppäimillä / "LEARN KC". Paina << tai >>. Näyttöön tulee teksti "CHANGE". Paina KeyCardia, se siirtyy poistoasentoon. Poista ensimmäinen KeyCard ja työnnä uusi KeyCard sisään sinä aikana, kun näytössä on "CHANGE". Kun näyttöön tulee "READY" tai "LEARN KC", paina DSC. Nyt voit käyttää laitetta myös uuden Key- Cardin avulla. Laitteelle voidaan opettaa enintään kaksi KeyCardia. Jos "opetat" kolmannen KeyCardin, loppuu automaattisesti sen kortin käyttöoikeus, jota ei "opetettaessa" käytetty. Radiopassitietojen näyttö Voit käyttää laitteen mukana toimitettua KeyCardia saadaksesi näyttöön radiopassin tiedot, esim. laitteen nimen, tyyppinumeron (7 6...) ja laitenumeron. Tarkempia ohjeita löydät luvusta "Ohjelmointi DSC:n avulla - READ KC". 11 ENGLISH DEUTSCH FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS

12 Short Additional Memory (S.A.M.) = lyhyitä tietoja Asiakaspalvelusta saatavan toisen KeyCardin avulla voit lukea tiettyjä perustietoja DSC-valikkokohdan "READ KC" avulla; esim. autokorjaamon puhelinnumero, autoilukerhon hätäpalvelunumero tms. Hyvin varustettu alan liike voi syöttää korttiin vapaasti valittavan tekstin, jonka maksimipituus on 48 merkkiä. Turn On Message (T.O.M.) = päällekytkettäessä näytettävät tiedot Asiakaspalvelusta saatavan toisen KeyCardin avulla voit tallentaa viestin ("turn on message"), joka ilmestyy näyttöön aina, kun laite kytketään päälle. Hyvin varustettu alan liike voi syöttää korttiin vapaasti valittavan tekstin, jonka maksimipituus on 48 merkkiä. Teksti ilmestyy näyttöön aina, kun kytket laitteen päälle tämän KeyCardin avulla. Varkaudeneston optinen näyttö Vilkkuva KeyCard-kieleke Ajoneuvon ollessa pysäköitynä (KeyCard poistettu) voi KeyCardin kieleke toimia varkaudenestona vilkkumalla. Seuraavat edellytykset on täytettävä: Akkuvirran ja sytytysvirran on oltava oikein kytkettyinä (asennusohjeessa kuvatulla tavalla). DSC-moduksessa on oltava asetus "LED ON". Tarvittaessa lue kohdassa "Ohjelmointi DSC:n avulla - LED" annetut ohjeet. Vilkkumisen poiskytkeminen Vilkkuminen kytketään pois päältä painamalla KeyCardin kielekettä siten, että se loksahtaa sisään. Jos haluat kytkeä vilkkumisen kokonaan pois päältä, valitse DSC-valikossa asetus "LED OFF". KeyCardin hoito KeyCard toimii moitteettomasti, kun kontaktikohdissa ei ole vieraita hiukkasia. Vältä koskemasta kontakteihin käsin. Puhdista KeyCardin kontaktikohdat tarvittaessa alkoholiin kastetulla vanupuikolla. Käyttötavan valinta Voit valita SRC-näppäimen (source = lähde) avulla seuraavat käyttömuodot: radio, CD tai CDC (AUX) AUX voidaan valita vain, kun laitteeseen ei ole kytketty Blaupunktin CD-vaihtajaa CDC- A 05 tai -F 05. DSC-valikossa on oltava asetuksena "AUX ON". CD voidaan valita vain, kun laitteen sisällä on CD. Käyttötavan vaihto: Paina kerran SRC. 12

13 RDS-radiotoiminta (Radio Data System) Radio Data System - tiedotusjärjestelmän ansiosta on radion kuuntelu ULA-alueella entistäkin vaivattomampaa. Yhä useampien radioyhtiöiden lähettämät ohjelmat sisältävät myös RDS-informaatiota. Heti kun laite tunnistaa aseman, ilmestyy näyttöön sen tunnus ja mahdollisesti aluetunnus, esim. "NDR1 NDS" (Niedersachsen). Asemanäppäimet muuttuvat RDS:n avulla ohjelmanäppäimiksi. Tiedät tarkalleen, mitä ohjelmaa kuuntelet, ja voit myös helposti valita juuri haluamasi ohjelman. RDS:n muita etuja: AF - vaihtoehtoiset taajuudet AF-toiminto (Alternativ Frequenz) huolehtii siitä, että valittu ohjelma virittyy automaattisesti parhaiten kuuluvalle taajuudelle. Tämä toiminto on käytössä, kun näytössä on tunnus "AF". AF:n kytkeminen päälle/pois: Paina näppäintä AF. Radio-ohjelman toisto saattaa vaimeta hetkeksi, kun laite hakee parhaiten kuuluvaa taajuutta. Jos näyttöön ilmestyy "SEARCH" laitetta päällekytkettäessä tai tallennettua taajuut- ta kutsuttaessa, laite etsii automaattisesti vaihtoehtoista taajuutta. "SEARCH" katoaa, kun vaihtoehtoinen taajuus on löytynyt tai taajuusalue on läpikäyty. Ellei ohjelma enää kuulu tyydyttävästi, valitse toinen ohjelma. REG-alueohjelmat Radioyhtiöiden tietyt ohjelmat kuuluvat tiettyinä aikoina paikallisasemien kautta. Esimerkiksi NDR 1 -ohjelma lähettää pohjoissaksalaisissa Schleswig-Holsteinin, Hampurin ja Niedersachsenin osavaltioissa ajoittain sisällöltään erilaisia alueohjelmia. Kun kuuntelet alueohjelmaa ja haluat kuunnella samaa ohjelmaa koko ajan, paina näppäintä AF noin 2 sek. ajan. Näyttöön ilmaantuu "REG ON". Kun siirryt alueohjelman vastaanottoalueen ulkopuolelle tai haluat jälleen käyttää koko RDS-palvelua hyväksesi, kytke toiminto "REG OFF". Paina AF n. 2 sek. ajan, kunnes näyttöön ilmestyy "REG OFF". Aina kun kytket laitteen virran päälle, ilmestyy näyttöön hetkeksi "REG ON" tai "REG OFF". Asemien viritys Asemanhaku / Paina näppäintä /, autoradio etsii automaattisesti seuraavan aseman. Kun pidät monitoimikytkimen / ylä- tai alareunaa painettuna, haku jatkuu nopeana eteen- tai taaksepäin. Asemanhaku ylös alas asteittain alas (kun AF poiskytkettynä) asteittain ylös (kun AF poiskytkettynä) Aseman käsinviritys << >> Voit virittää asemat kuuluviin myös manuaalisesti. Edellytys: AF ja PTY ovat poiskytkettyinä (symbolit eivät ole näytössä). Tarvittaessa voit kytkeä toiminnot pois päältä: Paina AF tai PTY. 13 ENGLISH DEUTSCH FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS

14 Manuaalinen viritys: Paina << >>, taajuus muuttuu asteittain alas/ylöspäin. Kun pidät kytkimen << >> oikeaa tai vasenta reunaa painettuna, jatkuu taajuuksien selaus nopeana. Asemaketjujen selaus Voit kutsua << >>-kytkimen avulla kuuluvuusalueen asemia. Jos kuuluvuusalueella on useampi samaan asemaketjuun kuuluva ohjelma, voit selata asemaketjun sisällä >> (eteenpäin) tai << (taaksepäin) -kytkimen avulla, esim. NDR 1, 2, 3, 4, N-JOY, FFN, ANTENNE.... Edellytyksenä on, että olet vähintään kerran virittänyt nämä asemat ja että "AF" on aktivoituna (tunnus näytössä). Tätä varten käynnistä esim. travelstoretoiminto: Paina FM 2 sek. ajan; laite selaa taajuudet. Jos "AF" ei ole näytössä, paina AF. Asemanvalintaan << >>-kytkimen avulla tarvittavat edellytykset on täytetty. Muistitason vaihto Voit vaihtaa muistitasoja I, II ja T asemien tallentamista ja tallennettujen asemien kutsumista varten. Näyttö osoittaa valitun muistitason. Paina FM niin monta kertaa, että näyttöön ilmestyy haluttu muistitaso. Asemien tallennus Voit tallentaa ULA-alueella jokaiseen muistitasoon (I, II, T) kuusi asemaa asemanäppäimillä 1, 2, 3, 4, 5, 6. Valitse muistitaso. Valitse asema monitoimikytkimellä (automaattisesti tai käsin). Paina haluamaasi asemanäppäintä, kunnes ohjelma hetken vaimennuksen jälkeen tulee jälleen kuuluviin (n. 2 sek.) tai kunnes kuuluu äänimerkki. Asema on nyt tallennettu. Näytöstä ilmenee, mikä asemanäppäin on valittuna. Ohje: Kun yrität tallentaa uudelleen muistissa jo olevaa asemaa, vilkkuvat sen asemanäppäin ja muistitaso hetken aikaa näytössä, mikäli laite on eri muistitasolla. Voimakkaimpien asemien automaattinen tallennus travelstoretoiminnon avulla Voit tallentaa automaattisesti kuusi parhaiten kuuluvaa ULA-asemaa lajiteltuina vastaanottoalueen kenttävoimakkuuden mukaan. Tämä toiminto on erittäin hyödyllinen varsinkin matkoilla. Paina näppäintä TS 2 sek. ajan. Näyttöön ilmestyy tunnus "T-STORE". Laite tallentaa kuusi vahvinta ULA-asemaa automaattisesti muistitasoon "T" (travelstore). Kun tallennusvaihe on päättynyt, vahvin asema virittyy päälle. Tarvittaessa voit tallentaa travelstore-tason asemia myös käsin (ks. "Asemien tallennus"). Asemien kutsuminen muistista Halutessasi voit kutsua tallennettuja asemia kuuluviin näppäimen painalluksella. Valitse muistitaso näppäimellä FM tai TS. Paina haluamaasi asemanäppäintä. 14

15 Tallennettujen asemien selailuhaku (Preset Scan) Voit hakea tallennetut asemat hetkeksi kuuluviin selailuhakutoiminnon avulla. Preset Scan -toiminnon käynnistäminen: Paina SC/MIX n. 2 sek. ajan. Laite esittelee peräkkäin lyhyesti kaikki tallennetut asemat. Näytössä vilkkuvat esiteltävän aseman muistitaso ja muistipaikka. Juuri esitellyn aseman kuuntelun jatkaminen / Preset Scan -toiminnon päättäminen: Paina näppäintä SC/MIX. Asemien selailuhaku Radio- Scan-toiminnon avulla Voit hakea kaikki vastaanottokelpoiset asemat hetkeksi kuuluviin. Scan-toiminnon käynnistäminen: Paina näppäintä SC/MIX. Näytössä vilkkuu esiteltävän aseman taajuus tai tunnus. Haun aikana näytössä näkyy "SCAN". Esiteltävän aseman valinta/scantoiminnon keskeytys: Paina näppäintä SC/MIX. Ellet valitse mitään asemaa, selailuhaku päättyy automaattisesti, kun taajuusalue on läpikäyty. Aikaisemmin valittuna olleen aseman kuuntelu jatkuu. Asemien esittelyajan (scan) muuttaminen Esittelyaika voidaan säätää välille 5-30 sekuntia. Jos haluat muuttaa esiteltävien asemien kuulumisaikaa, lue kappale "Ohjelmointi DSC:n avulla - SCANTIME". Asemanhakuherkkyyden säätö Voit muuttaa automaattisen asemanhaun herkkyyttä. Kun näytössä on "lo", laite etsii vain hyvin kuuluvia asemia (alhainen hakuherkkyys). Kun "lo" on poiskytkettynä, laite etsii myös heikommin kuuluvia asemia (suuri hakuherkkyys). Voit muuttaa asemanhakuherkkyyttä asteittain (ks. luku "Ohjelmointi DSC:n avulla"). Stereo - mono valinta Jos vastaanotto-olosuhteet ovat epäedulliset, voit vaihtaa stereotoistosta monotoistoon: Paina lo noin 2 sek. ajan. Monotoiston aikana stereosymboli katoaa näytöstä. Aina kun käynnistät laitteen, on kytkettynä stereotoisto. Jos aseman kuuluvuus on heikko, laite siirtyy käyttämään monotoistoa. PTY Programm-Typ (ohjelmatyyppi) PTY on RDS-palvelu, johon asemat siirtyvät vähitellen. Sen avulla voit valita ULAasemia, jotka lähettävät tietyntyyppistä ohjelmaa. Kun olet valinnut ohjelmatyypin, voit valita asemat automaattisen hakutoiminnon tai selailuhakutoiminnon avulla. PTY-toiminnon kytkeminen päälle/pois Paina PTY. Jos toiminto on päällä, näyttöön ilmestyy hetkeksi viimeksi valittu ohjelmatyyppi. Oikeassa alakulmassa on jatkuvasti tunnus "PTY". Ohjelmatyyppi Voit hakea näppäimen << >> avulla näyttöön viimeksi valitun ohjelmatyypin ja valita toisen ohjelmatyypin. Asemapainikkeiden 1-6 avulla voit valita tallennetut ohjelmatyypit. Edellytys: PTY on päällekytkettynä. 15 ENGLISH DEUTSCH FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS

16 Voit valita DSC:n avulla kieleksi saksan tai englannin (ks. "Ohjelmointi DSC:n avulla - PTY LANG"). Valittavana ovat alla mainitut ohjelmatyypit. Lihavoidut kirjaimet vastaavat näytössä näkyvää PTY-ohjelmatyyppiä. NEWS uutiset CURRENT AFFAIRS politiikka INFORMATION erit. puheohjelmat SPORT urheilu EDUCATE opinnot DRAMA kuunnelmat & kirjallisuus CULTURE kulttuuri SCIENCE tiede VARIED viihde POP MUSIC popmusiikki ROCK MUSIC rockmusiikki M.O.R. M viihdemusiikki LIGHT M kevyt klassinen CLASSICS vakava klassinen OTHER M erityinen musiikki PTY 16 - PTY 30 eivät ole vielä käytössä. Aseman ohjelmatyypin kysely Paina PTY n. 2 sek. ajan. Äänimerkin jälkeen näyttöön ilmestyy kuuluvan aseman ohjelmatyyppi. Jos näyttöön tulee teksti "NO PTY", ei asemalla ole PTY-tunnusta. Valitun ohjelmatyypin näyttö Paina << tai >>. Viimeksi valittu ohjelmatyyppi ilmestyy hetkeksi näyttöön. Ohjelmatyypin valinta a) Asemapainikkeiden avulla Kun PTY-toiminto on päällä, voidaan valita painikkeiden 1-6 avulla valmistajan määrittelemät ohjelmatyypit. Paina yhtä painikkeista 1-6. Näyttö osoittaa kahden sekunnin ajan valitun ohjelmatyypin. Jos haluat kuunnella tähän ohjelmatyyppiin kuuluvaa ohjelmaa, käynnistä haku painamalla /. Ellei löydy yhtään valittuun ohjelmatyyppiin kuuluvaa asemaa, näyttöön ilmestyy hetkeksi "NO PTY", kuuluu äänimerkki. Laite jatkaa viimeksi valitun aseman toistoa. Voit tallentaa muistipaikkoihin eri ohjelmatyyppejä. Tarvittaessa lue seuraava kappale "Ohjelmatyypin tallennus". b) Asemanhakukytkimen << >> avulla Kun PTY-toiminto on päällä, voit valita haluamasi ohjelmatyypin painikkeen << >> avulla. Paina << tai >>; viimeksi valittu ohjelmatyyppi on näytössä kolmen sekunnin ajan. Tämän ajan kuluessa valitse haluamasi ohjelmatyyppi näppäimien >> (eteenpäin) tai << (taaksepäin) avulla. Paina << tai >> riittävän monta kertaa. Jos haluat kuunnella tähän ohjelmatyyppiin kuuluvaa ohjelmaa, käynnistä haku painamalla /. 16

17 Ellei löydy yhtään valittuun ohjelmatyyppiin kuuluvaa asemaa, näyttöön ilmestyy hetkeksi "NO PTY", kuuluu äänimerkki. Laite jatkaa viimeksi valitun aseman toistoa. Ohjelmatyypin tallennus Valmistajan puolesta on näppäimiin 1-6 tallennettu yksi ohjelmatyyppi kuhunkin. Voit kuitenkin tallentaa myös muita ohjelmatyyppejä. Jos haluat vaihtaa tallennettua ohjelmatyyppiä, on näytössä oltava tunnus "PTY". Tarvittaessa kytke "PTY" päälle painamalla näppäintä PTY. Valitse ohjelmatyyppi kytkimen << >> avulla ja paina haluamaasi painiketta (1-6), kunnes kuuluu äänimerkki. Valittu ohjelmatyyppi voidaan kutsua käyttöön näiden painikkeiden avulla, kun näytössä on tunnus "PTY". Asemien selailu PTY-SCAN-toiminnon avulla Edellytys: näytössä on oltava tunnus PTY. Paina SC. Laite esittelee lyhyesti asemat, jotka lähettävät tähän ohjelmatyyppiin kuuluvaa ohjelmaa. SCAN-toiminnon kytkeminen pois päältä: Paina uudelleen SC. PTY-toiminto Tilanne PTY on päällä, tunnus näkyy näytössä. Tällä hetkellä ei löydy yhtään valittua ohjelmatyyppiä lähettävää asemaa (hakutoiminnon tai scan-toiminnon avulla). Laite palaa takaisin aikaisemmin kuuluvilla olleeseen asemaan. Heti kun löytyy vastaanottokelpoinen asema, joka lähettää haluttua ohjelmatyyppiä, laite vaihtaa radiokäytössä toistamaan tätä ohjelmaa sen keston ajan. Esimerkki: - tähänastinen asema: NDR 3 - näytössä "PTY" - valittuna "POP" - hakutoiminto on käynnistetty - näytössä on vuorotellen tekstit "SEARCH" ja "POP" - ei löytynyt asemaa, joka lähettää "PTY-POP"-ohjelmaa - näyttöön ilmestyy "NO PTY" ja laite - palaa automaattisesti toistamaan asemaa NDR 3 - NDR 2 alkaa lähettää "PTY-POP"-ohjelmaa - laite vaihtaa ohjelmaketjun sisällä NDR 2:lle niin pitkäksi aikaa kuin asema lähettää ohjelmatyypin "POP" ohjelmaa. Myös CD- ja CDC-käytössä laite siirtyy asemaketjun sisällä automaattisesti toistamaan valitun ohjelmatyypin radioasemaa. PTY-ohjelman päättymisen jälkeen laite jää radiokäyttöön. Ohje: Kuten aluksi mainittiin, näitä toimintoja ei vielä voida käyttää kaikkien RDS-asemien kanssa. 17 ENGLISH DEUTSCH FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS

18 Liikennetiedotusten vastaanotto RDS-EON-toiminnon avulla EON tarkoittaa lähettävän aseman tietojen vaihtoa asemaketjun sisällä. Monet ULA-ohjelmat välittävät kuuluvuusalueellaan säännöllisesti ajankohtaisia liikennetiedotuksia. Liikennetiedotuksia sisältävät ohjelmat lähettävät tunnistamista varten signaalin, jonka autoradio havaitsee. Kun signaali tunnistetaan, näyttöön ilmestyy "TP" (Traffic Program - liikenneohjelma). On myös asemia, jotka eivät itse lähetä liikennetiedotuksia, mutta ne tarjoavat RDS- EON-toiminnon avulla mahdollisuuden vastaanottaa muiden samaan ohjelmaryhmään kuuluvien asemien liikennetiedotuksia. Kun kuuntelet tällaista asemaa (esim. NDR3) ja haluat käyttää liikennetiedotustoimintoa, on näytössä oltava tunnus "TA". Liikennetiedotusten ajaksi radio kytkeytyy automaattisesti vastaanottamaan liikenneohjelmaa (esimerkkitapauksessamme NDR 2). Liikennetiedotuksen jälkeen radio palaa automaattisesti takaisin sitä ennen kuunneltuun ohjelmaan (NDR 3). Liikennetiedotustoiminnon kytkeminen päälle/pois Näytössä näkyy "TA", kun liikennetiedotustoiminto on kytketty päälle. Toiminnon kytkeminen päälle/pois: Paina TA. Jos painat näppäintä TA liikennetiedotuksen aikana, toiminto keskeytyy vain tämän tiedotuksen ajaksi. Laite palaa aikaisempaan tilanteeseen, liikennetiedotustoiminto jää päälle. Monien painikkeiden toiminta keskeytyy liikennetiedotuksen ajaksi. Äänimerkki Kun siirryt pois kuuntelemasi ohjelman kuuluvuusalueelta, kuulet noin 30 sekunnin välein äänimerkin. Kun painat asemanäppäintä, jonka muistipaikkaan on tallennettu asema, joka ei lähetä TP-signaalia, kuuluu myös äänimerkki. Äänimerkin poiskytkeminen a) Hae toinen asema, joka lähettää liikennetiedotuksia: Paina asemanhakukytkintä tai paina asemanäppäintä, jonka muistipaikkaan on tallennettu liikenneohjelmaa lähettävä asema. tai b) Kytke liikennetiedotustoiminto pois päältä: Paina TA. Tunnus "TA" katoaa näytöstä. Automaattisen hakutoiminnon käynnistäminen (CD- ja CDC-käytössä) Kun kuuntelet CD-levyä ja siirryt pois valitsemasi liikenneohjelman kuuluvuusalueelta, autoradio etsii automaattisesti uuden liikennetiedotuksia lähettävän aseman. Ellei 30 sekunnin kuluessa asemahaun käynnistymisestä löydy liikennetiedotuksia lähettävää asemaa, CD:n toisto keskeytyy ja kuulet äänimerkin. Voit kytkeä äänimerkin pois päältä edellä kuvatulla tavalla. 18

19 Liikennetiedotusten ja äänimerkin äänenvoimakkuuden säätö Äänenvoimakkuus on säädetty tehtaalla. Voit kuitenkin muuttaa säätöä DSC:n avulla (ks. kappale "Ohjelmointi DSC:n avulla - TA VOL"). Liikennetiedotusten ja äänimerkin GEO-toiminnon säätö Voit säätää balanssin ja faaderin erikseen liikennetiedotuksia ja äänimerkkiä varten. Voit esim. asettaa toiminnon siten, että liikennetiedotukset kuuluvat vain vasemman etukaiuttimen kautta. Tällöin kuljettaja saa tärkeitä liikennetietoja, mutta tiedotukset eivät häiritse muita matkustajia. Asetusten teko Aseta liikennetiedotuksen aikana balanssi ja faaderi sellaisiksi, miten haluat kuulla liikennetiedotukset. CD:n ja CD-vaihtajan (CDC) käyttö Voit soittaa tämän autoradion avulla CD-levyjä. Lisäksi voit ohjata CD-toistoa Blaupunkt-CD-vaihtajan CDC-A 05 / -F 05 avulla. CDC-A 05 / CDC- F 05 eivät kuulu toimitukseen, ne ovat saatavissa alan liikkeistä. CD-käyttö CD-käytön kytkeminen päälle CD on sisällä, näytössä "CD IN". Vaihda äänilähdettä SRC:n avulla: Paina SRC niin monta kertaa, että näyttöön ilmestyy hetkeksi CD. CD:n asettaminen sisään Kytke laite päälle. Työnnä CD sisään (tekstipuoli ylöspäin) käyttämättä voimaa. CD siirtyy automaattisesti toistoasentoon. CD-levyn toisto alkaa. CD:n poistaminen Paina n. 1 sek. ajan (äänimerkki). CD poistuu laitteen sisältä. Automaattista CD-levyn sisäänveto- ja poistomekanismia ei saa estää tai tukea, jotta se ei vahingoitu. Ellei CD-levyä poisteta telineestä, laite vetää sen n. 30 sek. kuluttua automaattisesti takaisin sisään. Kappaleen valinta Kun CD on asetettu paikoilleen, näyttöön ilmestyvät käytössä olevat CD-toiminnot. Ellei tunnus "TPM" ole näytössä, voidaan valita ja toistaa kaikkia CD-kappaleita. Jos tunnus "TPM" on näytössä, voidaan valita ja toistaa vain TPM-toiminnon avulla tallennettuja kappaleita. / Kappaleen valinta ylös alas Jos painetaan vain kerran, alkaa kuuluvilla olevan kappaleen toisto alusta. Pikakelaus eteenpäin, kuultavissa (CUE). Tarvittaessa pidä painettuna. Pikakelaus taaksepäin, kuultavissa (REVIEW). Tarvittaessa pidä painettuna. 19 ENGLISH DEUTSCH FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS

20 Kun monitoimikytkintä painetaan useampaan kertaan, voidaan ohittaa useampi kappale. Näytössä on tunnuksen "T" (track) vieressä valittujen kappaleiden määrä. MIX CD-levyn kappaleita voidaan toistaa satunnaisessa järjestyksessä. MIX on päällä, kun näytössä on tunnus "MIX". MIX-toiminnon kytkeminen päälle/pois: Paina kerran SC/MIX. CDC-käyttö CDC-käytön kytkeminen päälle Laitteen sisällä on oltava vähintään yhden CD-levyn sisältävä makasiini. Voit vaihtaa äänilähdettä SRC-kytkimen avulla: Paina SRC niin monta kertaa, että näyttöön ilmestyy hetkeksi "CDC". CD:n ja kappaleen valinta CD:n valinta ylös alas Kappaleen valinta ylös: paina kerran. CUE - pikakelaus eteenpäin (kuultavissa): pidä painettuna paina peräkkäin Kappaleen uudelleen toisto: paina kerran. REVIEW - pikakelaus taaksepäin (kuultavissa): pidä painettuna. MIX Voit toistaa CD-levyn kappaleet satunnaisessa järjestyksessä. MIX CD Valitun CD:n kappaleet toistetaan satunnaisessa järjestyksessä. Seuraavat CD-levyt valitaan numerojärjestyksessä, niiden kappaleet toistetaan jälleen MIX-toimintoa käyttäen (satunnaisessa järjestyksessä). MIX MAG CDC-A 05 / -F 05 CD-levyn kaikki kappaleet toistetaan satunnaisessa järjestyksessä. Tämän jälkeen valitaan satunnaisesti seuraava CD, jonka kappaleet toistetaan satunnaisessa järjestyksessä jne. MIX OFF MIX on pois päältä. CD:n kappaleet toistetaan numerojärjestyksessä. Toiminnon vaihto: Paina SC/MIX, kunnes haluttu toiminto ilmestyy hetkeksi näyttöön. Kun MIX-toiminto on päällä, näytön oikeassa reunassa on tunnus "MIX". 20

21 CD- ja CDC-käyttö Näyttötavan valinta Voit valita haluamasi näyttötavan CD-käytössä. "NAME" näyttö osoittaa annetun nimen, esim. "MADONNA" "TIME" näyttö osoittaa minuutteina kappaleen kuluneen soittoajan, esim. "2 : 32" Lisäksi CDC-käytössä: "NUMBER" näyttö osoittaa CD-levyn numeron, esim. "CD 8 T5" Näyttötavan vaihto: CD-toiston aikana paina AF. Näyttöön ilmestyy hetkeksi näyttötapa ja vastaava arvo, esim. "TIME", "2 : 32". Jos olet valinnut näyttötavaksi asetuksen "NAME", mutta CD:lle ei ole annettu nimeä, ilmestyy näyttöön teksti "CD PLAY". Lue kappaleessa "CD:n nimeäminen" annetut ohjeet. Näyttötavan tallennus Voit tallentaa haluamasi näyttötavan, joka on voimassa aina kun kytket laitteen päälle. Tarvittaessa paina AF niin monta kertaa, kunnes haluttu näyttötapa tulee näkyville. Paina AF, kunnes kuuluu äänimerkki. SCAN CD-levyn kappaleiden selausta varten. CDC-toiminnon ollessa valittuna laite esittelee kaikkien CD-levyjen kappaleet. SCAN-toiminnon käynnistäminen: Paina SC/MIX n. 1 sek. ajan. Kappaleet esitellään lyhyesti peräkkäin. SCAN-toiminnon lopettaminen: Paina kerran SC/MIX. Viimeksi esitellyn kappaleen kuuntelu jatkuu. SCAN-toiminto voidaan päättää myös painamalla AUD, GEO, DSC, SRC, TPM,, << >> tai /. TPM Track Program Memory Tämän toiminnon avulla voit tallentaa suosikkikappaleitasi. Toiminnon avulla voidaan ohjelmoida CDkäytössä enintään 30 CD-levyä ja CDC-käytössä enintään 99 CD-levyä. Kappaleiden tallennus TPM:n avulla TPM-toiminnon on oltava pois päältä (tunnus "TPM" ei ole näytössä). Ellet ole vielä tallentanut yhtään TPM-kappaletta, ei toimintoa voida kytkeä päälle. Tarvittaessa kytke TPM päälle/pois TPM-painikkeen avulla. Valitse kappale (track) näppäimien / avulla. Kappaleen numero ilmestyy näyttöön. Paina TPM, kunnes kuuluu äänimerkki. Kappale on nyt tallennettu. CDC-käytössä tunnus " " ennen CD:n nimeä osoittaa, että tätä levyä varten on olemassa TPM-tallennus. Valitse seuraavat kappaleet samoin näppäimien / avulla ja tallenna TPM-näppäimellä yllä annettujen ohjeiden mukaisesti. 21 ITALIANO FRANÇAIS ENGLISH DEUTSCH NEDERLANDS ESPAÑOL SVENSKA PORTUGUÊS

22 Voit tallentaa kappaleita myös CD-toiston aikana. Edellytyksenä on, että toiminnot "TPM" ja "SCAN" ovat pois päältä. Samalla tavalla voit tallentaa myös muiden CD-levyjen kappaleita TPM:n avulla. CD:n toisto TPM-toimintoa käyttäen TPM-toiminnon on oltava päällä (TPM päälle/pois näppäimellä TPM). TPM-toiminnon avulla tallennetut kappaleet soitetaan peräkkäin. Kaikki kappaleet, joita ei ole tallennettu tähän toimintoon, ohitetaan. TPM-tallennuksen poisto Voit poistaa yksittäiset kappaleet, yhden CD:n kaikki kappaleet tai koko TPM-muistin CLR-näppäimen avulla (clear = poistaa). CDC-käytössä voit lisäksi poistaa laitteen sisällä olevan makasiinin tai kaikkien makasiinien TPM-tallennukset. TPM-tallennuksien poistamista varten on TPM-toiminnon oltava päällä (tunnus näytössä). Jos TPM-muisti on tyhjä, tulee näyttöön ilmoitus "NO TPM". CD-käyttö a) Kappaleen poisto TPM-muistista: Kytke TPM päälle. Valitse kappale (track) näppäimen / avulla. Paina CLR n. 2 sek. ajan, kunnes näyttöön ilmestyy "CLR TR". Tämän kappaleen TPM-tallennus on poistettu. b) CD:n poisto TPM-muistista: Kytke TPM päälle. Paina CLR n. 4 sek. ajan, kunnes näyttöön ilmestyy teksti "CLR DISC". Tämän CD-levyn TPM-tallennus on poistettu. c) Kaikkien CD-levyjen poisto TPMmuistista: Kytke TPM päälle. Paina CLR n. 8 sek. ajan, kunnes näyttöön ilmestyy teksti "CLR TPM". Kaikkien CD-levyjen TPM-tallennus on poistettu. CDC-käyttö a) Kappaleen poisto TPM-muistista: Kytke TPM päälle. Valitse kappale (track) näppäimen / avulla. Paina CLR n. 2 sek. ajan, kunnes näyttöön ilmestyy "CLR TR". Tämän kappaleen TPM-tallennus on poistettu. b) CD:n poisto TPM-muistista: Kytke TPM päälle. Paina CLR n. 8 sek. ajan, kunnes näyttöön ilmestyy teksti "CLR CD". Tämän CD-levyn TPM-tallennus on poistettu. c) Makasiinin poisto TPM-muistista: Kytke TPM päälle. Paina CLR n. 16 sek. ajan, kunnes näyttöön ilmestyy teksti "CLR MAG". Makasiinin TPM-tallennus on poistettu. 22

23 d) Kaikkien makasiinien poisto TPMmuistista: Kytke TPM päälle. Paina CLR n. 24 sek. ajan, kunnes näyttöön ilmestyy teksti "CLR TPM". Kaikkien makasiinien TPM-tallennus on poistettu. CD- ja CDC-käyttö CD:n nimeäminen Voit antaa CD-käytössä nimen 30 CD-levylle ja CDC-käytössä 99 CD-levylle. Nimi (esim. VIVALDI) ilmestyy näyttöön, kun kuuntelet CD-levyä samassa käyttömuodossa kuin nimi annettiin. Edellytyksenä on, että olet valinnut AFnäppäimen avulla näyttötavan "NAME". Syötön käynnistys: Paina DSC-painiketta. "CD-NAME" tai "CDC-NAME" ilmestyy näyttöön. Paina. Ensimmäinen syöttöruutu vilkkuu. Valitse nyt jokin merkki monitoimikytkimen / avulla. Näyttöön ilmestyvät vuorotellen suuraakkoset (A-Z), erikoismerkit ja luvut 0-9. Siirry monitoimikytkimen << >> avulla seuraavan alaviivan kohdalle ja valitse merkki. Tällä tavalla voit valita CD-käytössä enintään 8 merkkiä ja CDC-käytössä enintään 7 merkkiä. Syötön lopetus: Paina, jotta syötetty nimi tallentuu. Jos haluat lopettaa toiminnon, paina DSC, jolloin poistut DSC-valikosta. Jos haluat antaa nimen useammalle CD-levylle, CD-käytössä aseta uusi CD-levy laitteen sisään; CDC-käytössä valitse uusi CD. Nimi vaihtuu, kun syötät ja tallennat uuden nimen (päällekirjoitus). CD:n nimen poisto DSC:n avulla voit kokonaan poistaa CD:n nimen. Paina DSC. paina / niin monta kertaa, että näyttöön ilmestyy "CD NAME" tai "CDC NAME". Paina CLR. Nimi katoaa näytöstä. Poistuminen DSC-valikosta: Paina DSC. TPM-tallennuksen ja CD:n nimen poisto DSC-UPDATE-toiminnon avulla DSC-toiminnon avulla voit poistaa TPM-tallennuksen ja CD-levyjen nimet. Asetusten "CD UPD" ja "CDC UPD" (update - saattaa ajan tasalle) avulla voit säilyttää kaikkien niiden CD-levyjen nimet ja TPMtallennukset, joita et halua poistaa. Työnnä sisään CD-levy tai levyjä sisältävä makasiini, jonka tallennukset haluat säilyttää. Paina DSC. Paina / niin monta kertaa, että näyttöön ilmestyy "CD UPD" tai "CDC UPD". Paina << >>. Päivityksen jälkeen näyttöön ilmestyy teksti "NEXT CD" tai "NEXT MAG". Paina n. 2 sek. ajan (CD-käyttö: radiossa, CDC-käyttö: vaihtajassa). CD tai makasiini poistuu laitteesta. Työnnä seuraava makasiini sisään. Toimi samalla tavoin kaikkien CD-levyjen/ makasiinien suhteen, joiden TPM-tallennukset ja CD-nimet haluat säilyttää. 23 ENGLISH DEUTSCH FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS

24 Kun laitteen sisällä on viimeinen CDlevy, jonka nimen haluat säilyttää, paina TPM n. 2 sek. ajan (äänimerkki). Jos haluat päättää toiminnon, paina DSC. Kaikkien niiden CD-levyjen, joita käytit laitteen sisällä, TPM-tallennukset säilyvät, muiden TPM-tallennukset ja nimet poistetaan. Ohjelmointi DSC:n avulla Autoradiosi tarjoaa DSC:n (Direct Software Control) avulla mahdollisuuden sovittaa joitakin asetuksia ja toimintoja tarpeidesi mukaan ja tallentaa nämä muutokset. Laitteiden perussäätö on suoritettu tehtaalla. Käyttöohjeen lopussa on lueteltu tehtaalla tehdyt perusasetukset, jotta voit helposti tarkistaa ne. Jos haluat muuttaa jotain ohjelmointia, paina näppäintä DSC. Valitse ja säädä seuraavat toiminnot monitoimikytkimen ja -näppäimen avulla. Näyttöön ilmestyy viimeksi säädetty toiminto. / Valitse toiminto << >> Säädä arvo/hae näyttöön CD/CDC NAME lmestyy näyttöön vain CD-/ CDC-toiston aikana. Voit antaa tämän toiminnon avulla CD-levyille haluamasi nimen. (Ks. "CD:n nimeäminen"). LOUDNESS Loudness - hiljaisten, matalien äänten säätäminen ihmiskorvalle sopivaksi. LOUD 1 - vähäinen korotus LOUD 6 - suurin korotus TA VOL Voit säätää liikennetiedotusten äänenvoimakkuutta välillä Liikennetiedotus kuuluu tällä voimakkuudella, mikäli muuten käytettävä äänenvoimakkuus on säädetty pienemmäksi. Mikäli normaali äänenvoimakkuus on suurempi kuin TA VOL, kuuluu liikennetiedotus hieman voimakkaammin kuin normaali äänenvoimakkuus. 24

25 SPEECH BEEP Tulevaisuudessa monet RDS-asemat lähettävät musiikki- ja puheohjelmatunnistuksen. Voit tehdä puheohjelmien ääniasetukset toiminnon "SPEECH 0...4" avulla. SPEECH 0: musiikki/speech pois päältä SPEECH 1: lineaarinen (basso, diskantti, loudness "0") SPEECH 2-4: Äänenvoimakkuuden, basson, diskantin erillinen säätö loudness-toiminnon ollessa pois päältä. Kokeile, mitkä SPEECHasetukset parhaiten vastaavat toivomuksiasi. Äänimerkki toiminnoissa, jotka vaativat yli 1 sekunnin kestävän painalluksen. Voit säätää äänenvoimakkuutta välillä 0-9 (0 = pois päältä). ANGLE BRIGHT Asetuksen -1, 0, +1 avulla voit säätää katselukulmaa. Säädä ANGLE siten, että voit lukea näytön hyvin. Näytön kirkkautta voidaan säätää välillä Voit säätää yhden kirkkausasteen päivänvaloa ja yhden yötä varten. Yövalaistuksen säätö: Kytke ajoneuvon valot päälle ja ohjelmoi kirkkausarvo. Edellytyksenä on, että valaistusliitäntä on kytketty vastaavasti. COLOUR (Variocolour) Laitteen taustavalaistuksen värin asteittainen sovittaminen kojetaulun valaistukseen. vihreä... vaalean oranssi...punainen LED ON Voit valita asetukseksi LED ON tai LED OFF. Toiminnon ollessa päällä (LED ON), KeyCardin kieleke vilkkuu varkaussuojana myös, kun laite on pois päältä ja Key- Card ei ole paikoillaan. LEARN KC READ KC Toisen KeyCardin "opettamista" varten. Lue kappaleessa "Varkaudenestojärjestelmä Key- Card" - "Toisen KeyCardin opetus" annetut ohjeet. Voit lukea KeyCardiin tallennetut tiedot. Laitteen mukana toimitettu KeyCard sisältää laitteen tiedot, esim. nimi, tyyppinumero (76...) ja laitenumero. Jos hankit toisen kortin, voit hakea näyttöön tiedot, jotka korttiin on alan liikkeessä syötetty (ks. "Short Additional Memory S.A.M."). Jos poistat KeyCardin lukutapahtuman aikana, ilmestyy näyttöön "READ KC". Laite jatkaa toistoa, mutta siihen ei enää voi vaikuttaa näppäimillä, ennen kuin se on kytketty pois päältä. Työnnä KeyCard jälleen sisään. ITALIANO FRANÇAIS ENGLISH DEUTSCH NEDERLANDS ESPAÑOL SVENSKA PORTUGUÊS 25

26 PTY LANG SCANTIME S-DX S-LO Voit valita ohjelmatyyppitunnistuksen kielen: SAKSA tai ENGLANTI. Tämän asetuksen avulla säädetään radion ja CD:n selailuhaun esittelyaika (5-30 sek.). Kaukoasemien hakuherkkyyden säätö DX 1 - erittäin herkkä DX 3 - normaali herkkyys Lähiasemien hakuherkkyyden säätö LO 1 - erittäin herkkä LO 3 - normaali herkkyys Voit säätää asemanhakuherkkyyden erikseen AM- ja FM-alueita varten. CD/CDC UPD Tämän toiminnon avulla voidaan CD- ja CDC-käytössä poistaa CD-levyjen TPMtallennukset ja nimet, jotta saat tilaa uusia CD-levyjä varten. (Ks. "TPM-tallennuksen ja CD-levyn nimen poisto DSC-toiminnon avulla") AUX VOL FIX Valikkokohta ei ilmesty, mikäli kytkettynä on CDvaihtaja (A 05 tai F 05). Tehtaan puolesta asetuksena on AUX OFF. Jos AUX:n avulla on kytketty erillinen laite, on asetukseksi muutettava AUX ON. Tämän toiminnon avulla voit säätää laitteen päällekytkemisen yhteydessä voimassa olevaa äänenvoimakkuutta. Säädä haluamasi äänenvoimakkuus kytkimen << >> avulla. Jos säädät arvoksi "VOL 0", toisto jatkuu päällekytkemisen jälkeen viimeksi säädettynä olleella äänenvoimakkuudella. DSC-ohjelmoinnin lopettaminen/asetuksen tallennus: Paina näppäintä DSC. Tehtaalla tehdyt DSC-perusasetukset CD NAME - LOUDNESS 3 TA VOL 35 SPEECH 0 BEEP 4 ANGLE 0 BRIGHT 16 COLOUR vihreä LED ON LEARN KC - READ KC - PTY LANG DEUTSCH SCANTIME 10 sek. S - DX 1 S - LO 1 CD/CDC UPD - AUX OFF VOL FIX 0 26

27 Liite Tekniset tiedot Vahvistin Ulostuloteho: Radio Aaltoalueet: ULA (FM): FM-herkkyys: FM-toistoalue: 4 x 23 W sini DIN mukaan kun 14,4 V 4 x 35 W maks. teho 87,5-108 MHz 0,9 µv kun 26 db signaali/kohinaväli Hz ENGLISH DEUTSCH FRANÇAIS ITALIANO CD Toistoalue: Hz ESPAÑOL NEDERLANDS SVENSKA Oikeus muutoksiin pidätetään. 27 PORTUGUÊS

28 Blaupunkt-Werke GmbH Bosch Gruppe 5/96 Pf K7/VKD (FIN) 28
