1 1 (10) TRAFICOM/168146/ /2019 Antopäivä: [pp.kk.vvvv] Säädösperusta: Voimaantulopäivä: [pp.kk.vvvv] Voimassa: toistaiseksi Raideliikennelaki (1302/2018) 35 3 momentti Täytäntöönpantava EU-lainsäädäntö (EU-asetukset, joiden avoimia kohtia ja erityistapauksia määräys koskee): Komission asetus (EU) N:o 321/2013, Euroopan unionin rautatiejärjestelmän osajärjestelmää liikkuva kalusto tavaraliikenteen vaunut koskevasta yhteentoimivuuden teknisestä eritelmästä ja komission päätöksen 2006/861/EY kumoamisesta, muutoksineen; Komission asetus (EU) N:o 1302/2014, Euroopan unionin rautatiejärjestelmän liikkuvan kaluston osajärjestelmää veturit ja henkilöliikenteen liikkuva kalusto koskevasta yhteentoimivuuden teknisestä eritelmästä, muutoksineen; Komission asetus (EU) N:o 1304/2014, Euroopan laajuisen rautatiejärjestelmän osajärjestelmää liikkuva kalusto melu koskevasta yhteentoimivuuden teknisestä eritelmästä ja komission päätöksen 2008/232/EY muuttamisesta ja päätöksen 2011/229/EU kumoamisesta, muutoksineen; Muutostiedot: Kumoaa määräykset: Veturit ja henkilöliikenteen kalusto (TRAFI/4690/ /2014), Tavaraliikenteen vaunuja koskevat tarkentavat määräykset (TRAFI/15083/ /2013), Ratatyökoneet, infrastruktuurin tarkastusvaunut ja muu rataverkolla käytettävä kalusto (TRAFI/4599/ /2015) Rautateiden liikkuvan kaluston melu (TRAFI/13183/ /2014) Rautatiekaluston sähköjärjestelmä (RVI/376/411/2008) Rautateiden liikkuva kalusto Sisällys 1 Yleistä Määritelmät Veturit, henkilöliikenteen kalusto ja tavaravaunut Itäisen yhdysliikenteen kaluston pyöräkerran mitat (VHE YTE ) Kolmannen maan kalusto (VHE YTE , TAV YTE , Melu YTE ) Pyörän lämpökuormituksen kestävyys (TAV YTE , TAV YTE ) Ratatyökoneet ja muu rataverkolla käytettävä kalusto Ratatyökoneet Kansalliset vaatimukset Ulottuma (EN : ) Pyörään ja pyöräkertaan liittyvät mitat (EN : , 7.3, 7.5, 7.6).. 6 Liikenne- ja viestintävirasto Traficom PL 320, TRAFICOM p Y-tunnus

2 2 (10) Puskimet ja vetolaitteet (EN : ) Kuumakäynti-ilmaisimet (EN : ) Virroittimet Ilmastovaatimukset (EN : ) Toiminta raidevirtapiirien kanssa (EN : ) Loppuopastimien kannattimet (EN : ) Infrastruktuurin tarkastusvaunut Muu rataverkolla käytettävä kalusto Yleiset vaatimukset Sähköjärjestelmän vaatimukset Rautatiekaluston mittaus Sähkötekninen merkintä ja varoitusmerkintä Liite 1 Rautatiekaluston jännitteelle alttiin rungon osan ja ratakiskon välisen resistanssin mittaaminen Yleistä 1. Tätä määräystä sovelletaan Suomessa käyttöönotettavaan uuteen liikkuvan kaluston osajärjestelmään sekä tämän määräyksen voimaan tullessa olemassa olleeseen liikkuvan kaluston osajärjestelmään, jota tämän määräyksen voimaan tulon jälkeen uudistetaan tai parannetaan. 2. Tämän määräyksen 2 lukua sovelletaan liikkuvan kaluston osajärjestelmää koskevissa yhteentoimivuuden teknisissä eritelmissä mainituissa avoimissa kohdissa ja Suomea koskevissa erityistapauksissa. 3. Tämän määräyksen 3 lukua sovelletaan rataverkolla liikennöiviin ratatyökoneisiin, infrastruktuurin tarkastusvaunuihin sekä muuhun rataverkolla käytettävään kalustoon. 4. Ratatyökoneiden osalta määräys kohdistuu ainoastaan liikennöinnin edellyttämiin rautatieteknisiin vaatimuksiin ratatyökoneen ollessa kuljetustilassa. 5. Tätä määräystä ei sovelleta yksinomaan ratatyöalueella käytettäväksi tarkoitettuihin ratatyökoneisiin. 6. Raideliikennelain 4 25 kohdan määritelmän mukaisiin pitkälle edenneisiin hankkeisiin sovelletaan ennen tämän määräyksen voimaantuloa voimassa olleita määräyksiä. 7. Tämän määräyksen osalta käyttöönottoluvan edellytyksenä oleva vaatimustenmukaisuuden arviointi on tehtävä raideliikennelain 50 :n mukaisesti. 8. Mikäli hakija soveltaa ratatyökoneeseen tai infrastruktuurin tarkastusvaunuun yhteentoimivuuden teknistä eritelmää (YTE), se voi valita joko YTE:n täyden soveltamisen ja raideliikennelain 49 mukaisen ilmoitetun laitoksen tekemän tarkastuksen tai YTE:n vaatimusten soveltamisen kansallisena määräyksenä ja raideliikennelain 50 mukaisen tarkastuksen. 9. tä TRAFI/18103/ /2012 voidaan edelleen soveltaa tavaravaunuihin toistaiseksi.

3 3 (10) 1.1 Määritelmät Hakijalla lupaa tai oikeutta hakevaa luonnollista henkilöä tai oikeushenkilöä; Infrastruktuurin tarkastusvaunulla tarkoitetaan infrastruktuurin kunnon seurannassa käytettävää kalustoyksikköä. Infrastruktuurin tarkastusvaunu voi olla itse vetävä tai vedettävä, ja sillä ei ole erillisiä toimintatiloja kuljettamiseen ja työskentelyyn; Johdin on yhdestä tai useammasta, kuparisesta tai mekaaniselta kestoltaan ja virranjohtokyvyltään vastaavanlaisesta materiaalista valmistetusta, sähkönjohteesta muodostettu sähköenergian siirtoon tarkoitettu kokonaisuus; Junien kulunvalvonta on järjestelmä, joka valvoo junan nopeutta; Jännitteelle altis kohde on kohde, joka voi tulla jännitteelliseksi virtapiirissä tapahtuneen eristysvian seurauksena; Liikennöinnillä tarkoitetaan rataverkolla tapahtuvaa luvanvaraista liikkuvan kaluston kulkua joko junana tai vaihtotyönä; Liikkuvan kaluston osajärjestelmää koskevilla yhteentoimivuuden teknisillä eritelmillä Melu YTE:ä, TAV YTE:ä ja VHE YTE:ä; Maadoittamisella tarkoitetaan virtapiirin sähkönjohteiden oikosulkemista ja yhdistämistä maan potentiaaliin sähkönjohteella; Melu YTE:llä tarkoitetaan liikkuvan kaluston melua koskevaa komission asetusta (EU) N:o 1304/2014, Euroopan unionin rautatiejärjestelmän osajärjestelmää liikkuva kalusto melu koskevasta yhteentoimivuuden teknisestä eritelmästä ja komission päätöksen 2008/232/EY muuttamisesta ja päätöksen 2011/229/EU kumoamisesta, muutoksineen; Miinusjohdin on tasavirtapiiriin kuuluva sähkönjohde, joka on maan potentiaalissa, lukuun ottamatta virtapiiriä, jonka miinusjohdinta ei ole yhdistetty rautatiekaluston runkoon; Muulla rataverkolla käytettävällä kalustolla tarkoitetaan VHE ja TAV YTE:ien soveltamisalaan kuulumatonta kalustoyksikköä, jota ei ole tarkoitettu junaliikenteeseen, vaan sitä käytetään esimerkiksi ratapihalla tai siirtotyössä, jossa käydään Väyläviraston rataverkolla; Nollajohdin on vaihtovirtapiiriin kuuluva sähkönjohde, joka on maan potentiaalissa, lukuun ottamatta virtapiiriä, jonka nollajohdinta ei ole yhdistetty rautatiekaluston runkoon; Radio-ohjausjärjestelmällä tarkoitetaan rautatiekalustoon asennettua järjestelmää, jonka avulla rautatiekalustoa voidaan ohjata radio-ohjauslaitteen avulla; Ratatyökoneella tarkoitetaan erityisesti radan ja infrastruktuurin rakentamiseen ja kunnossapitoon suunniteltua kalustoyksikköä. Ratatyökonetta käytetään eri toimintatiloissa: työskentelytila, kuljetustila itse vetävänä kalustoyksikkönä ja kuljetustila vedettävänä kalustoyksikkönä; Rataverkolla tarkoitetaan valtion rataverkkoa ja rautatielain soveltamisalan piiriin kuuluvia yksityisraiteita; Rautatiekalustolla tarkoitetaan rautatiellä liikkuvaa kalustoa; Rautatiekalustoon liitettävällä sähkönjohteella tarkoitetaan sähkönjohdetta, jonka avulla voidaan siirtää sähköenergiaa kahden tai useamman rautatiekaluston välillä sekä rautatiekaluston ja yleisen sähköverkon välillä; Suojamaadoittamisella tarkoitetaan sähköä johtavan jännitteelle alttiin osan yhdistämistä maan potentiaaliin sähkönjohteella;

4 4 (10) Sähkölaite on laite, jonka toimintaan vaaditaan sähköenergiaa tai laite, joka tuottaa sähköenergiaa; Sähkölaitetila on rautatiekalustossa oleva yhdelle tai useammalle sähkölaitteelle tarkoitettu tila; Sähkönjohde on sähköä johtava materiaali, jota voidaan käyttää sähköenergian siirtoon; TAV YTE:llä tarkoitetaan tavaraliikenteen vaunuja koskevaa komission asetusta (EU) N:o 321/2013, Euroopan unionin rautatiejärjestelmän osajärjestelmää liikkuva kalusto tavaraliikenteen vaunut koskevasta yhteentoimivuuden teknisestä eritelmästä ja komission päätöksen 2006/861/EY kumoamisesta, muutoksineen; VHE YTE:llä tarkoitetaan vetureita ja henkilöliikenteen kalustoa koskevaa komission asetusta (EU) N:o 1302/2014, Euroopan unionin rautatiejärjestelmän liikkuvan kaluston osajärjestelmää veturit ja henkilöliikenteen liikkuva kalusto koskevasta yhteentoimivuuden teknisestä eritelmästä, muutoksineen; Vikavirtasuoja on laite, joka valvoo virtapiirissä kulkevaa virtaa ja joka avaa valvottavan virtapiirin, kun potentiaalien välinen virta eroaa toisistaan vikavirtasuojan havahtumisarvon verran; Yleisellä sähköverkolla tarkoitetaan kiinteää sähköenergian syöttö- ja jakelujärjestelmää, joka on tarkoitettu käytettäväksi tietyllä alueella, ja joka on toteutettu standardien SFS 6000 ja SFS 6001 mukaisesti.

5 5 (10) 2 Veturit, henkilöliikenteen kalusto ja tavaravaunut 2.1 Kaluston pyöräkerran mitat Suomen ja Venäjän välisessä liikenteessä (VHE YTE ) Suomen ja Venäjän välisessä suorassa kansainvälisessä rautatieliikenteessä kulkevan suomalaisen kaluston on sallittua käyttää Suomen 1524 mm rataverkolla seuraavassa taulukossa esitettyjä pyörien ja pyöräkertojen käyttörajamittoja, mikäli yksikön akselipaino on korkeintaan 18 t. Pyörän laippojen väli (S R ) (Laippojen kosketuspintojen väli) S R = A R +S d (vasen pyörä)+s d (oikea pyörä) Pyörän halkaisija D (mm) Osajärjestelmään liittyvät vaatimukset Pienin arvo (mm) Suurin arvo (mm) D Pyörien sisäpintojen väli (A R ) D Pyörän kehän leveys (B R +reunapurse) Pyörän halkaisija D (mm) Pienin arvo (mm) D Suurin arvo (mm) Laipan paksuus (S d ) 840 > D Laipan korkeus (S h ) Pyörä -osatekijään liittyvät vaatimukset D > D ,5 D ,5 760 > D ,5 Laipan jyrkkyys (q R ) 725 6, Kolmannen maan kalusto (VHE YTE , TAV YTE , Melu YTE ) Venäjän federaatiosta Suomeen saapuvien suorassa kansainvälisessä rautatieliikenteessä käytettävien kalustoyksikköjen kohdalla on noudatettava Suomen ja Venäjän välisen suoraa kansainvälistä rautatieliikennettä koskevan sopimuksen vaatimuksia.

6 6 (10) 2.3 Pyörän lämpökuormituksen kestävyys (TAV YTE , TAV YTE ) Yksinomaan Suomen 1524 mm:n rataverkolla käytettävien pyörien lämpökuormituksen kestävyyttä ei ole tarpeen osoittaa TAV YTE:n kohdan mukaisesti. 3 Ratatyökoneet ja muu rataverkolla käytettävä kalusto 3.1 Ratatyökoneet Käyttöönotettavan ratatyökoneen on täytettävä joko VHE tai TAV YTE:n olennaiset vaatimukset. Olennaisten vaatimusten katsotaan täyttyvän, jos ratatyökone täyttää - VHE YTE:n tai TAV YTE:n luvussa 4.2 esitetyt tekniset ja toiminnalliset vaatimukset, tai - standardin EN :2017 vaatimukset huomioiden tämän määräyksen luvussa 3.2 esitetyt kansalliset vaatimukset. 3.2 Kansalliset vaatimukset Ulottuma (EN : ) Arvioitavan yksikön mittojen on oltava FIN1 ulottuman sisällä. Ulottuma on esitetty standardin EN :2013 liitteessä F Pyörään ja pyöräkertaan liittyvät mitat (EN : , 7.3, 7.5, 7.6) Pyörästöön liittyvien ominaisuuksien ja käyttörajamittojen on oltava VHE YTE:n kohtien , ja (taulukoissa 1 ja 2 kohta 1524 mm ) tai TAV YTE:n kohtien ja (taulukoissa 3 ja 4 kohta 1524 mm ) mukaiset. Hyväksyttyjä pyörän profiileja ovat S ja EPS 2 sekä samantyyppiselle kalustoyksikölle aiemmin rataverkolla käytetyt profiilit. Muiden profiilien tapauksissa on tehtävä VHE YTE:n kohdassa olevan taulukon 14 tarkastelu Puskimet ja vetolaitteet (EN : ) Puskimien ja vetolaitteiden on oltava VHE YTE:n kohdan mukaisia tai vaihtoehtoisesti TAV YTE:n kohdan mukaisia. Mahdollisten välikytkimien on oltava VHE YTE:n kohdan tai TAV YTE:n kohdan mukaisia. Kalustoa on voitava hinata tarvittaessa käyttäen hinauskytkintä Kuumakäynti-ilmaisimet (EN : ) Akselilaakerin kuntoa on tarkkailtava joko kalustoyksikköön asennetun järjestelmän avulla tai täyttämällä VHE YTE:n kohdan tai TAV YTE:n kohdan vaatimukset Virroittimet Virroittimen on oltava VHE YTE:n kohdan mukainen. Sähköistetyn rataverkon kanssa yhteensopiva virroittimen kelkka on kuvattu VHE YTE:n kohdissa ja EN 13715:2006 Liite C 2 EN 13715:2006 Liite D

7 3.2.6 Ilmastovaatimukset (EN : ) 7 (10) Mikäli hakija aikoo käyttää ratatyökonetta rajoittamattomasti rataverkolla myös talvioloissa, sen on täytettävä VHE YTE kohtien ja 7.4 tai TAV YTE:n kohdat ja 7.4 vaatimukset Toiminta raidevirtapiirien kanssa (EN : ) Ratatyökoneen perättäisten akseleiden suurin sallittu etäisyys on 19 m Loppuopastimien kannattimet (EN : ) Loppuopastimien kannattimet eivät ole pakollisia. 3.3 Infrastruktuurin tarkastusvaunut Käyttöönotettavan infrastruktuurin tarkastusvaunun on täytettävä VHE YTE:n olennaiset vaatimukset. Olennaisten vaatimusten katsotaan täyttyvän, jos infrastruktuurin tarkastusvaunu täyttää VHE YTE:n luvussa 4.2 esitetyt tekniset ja toiminnalliset vaatimukset. 3.4 Muu rataverkolla käytettävä kalusto Yleiset vaatimukset Muulle rataverkolla käytettävälle kalustolle myönnetään käyttöönottolupa, jos se täyttää suunnitellun käyttönsä kannalta rautatiejärjestelmän yhteentoimivuudesta annetun valtioneuvoston asetuksen (284/2019) liitteen III 1 ja luvuissa esitetyt olennaiset vaatimukset. Liikenteen turvallisuusvirasto päättää käyttöönottoluvan myöntämisestä hakijan hankesuunnitelman ja sen toteutumisen perusteella. Hakijan tulee liittää suunnitelmaansa ainakin seuraavat tiedot yksiköstä: - yksikön suunniteltu käyttö rataverkolla - suunnitteluun perustuvat tekniset arvot - runkorakenne - akselistorakenne - kalustoulottuma - pyörästön käyttörajamitat - kunnossapitosuunnitelma Sähköjärjestelmän vaatimukset Perusperiaatteet Rautatiekaluston sähköjärjestelmän on täytettävä tämän määräyksen vaatimukset ja rautatiekaluston sähköjärjestelmää koskevan EN -normiston turvallisuustaso. Rautatiekaluston sähköjärjestelmä on toteutettava siten, että se on yhteentoimiva rautatiejärjestelmän eri osajärjestelmien kanssa Rautatiekaluston mittaus Hakijan on todettava mittaamalla liitteessä 1 esitetyllä menetelmällä, että rautatiekaluston rungon ja ratakiskon välillä oleva resistanssi on tämän määräyksen mukainen.

8 3.4.4 Sähkötekninen merkintä ja varoitusmerkintä 8 (10) Seuraavat rautatiekalustossa olevat kohteet on varustettava sähköteknisellä merkinnällä, jonka avulla kohteen paikallistaminen, käyttö, kunnossapito ja tarkastus on oltava mahdollista: - sähkölaite, - akku, - johtimet johtimen liitoskohdassa ja johtimessa, - sähkölaitteen ilmaisin, - sähkölaitteen ohjauslaite, sekä - rautatiekaluston rungon kohta, johon on yhdistetty rautatiekaluston virtapiirien nolla- ja miinusjohtimia sekä erillisiä suojamaadoitusjohtimia. Sähkötekninen merkintä on oltava saavutettavissa tarkastusta varten. Seuraavassa luetelmassa mainitut on varustettava varoitusmerkinnällä, jonka avulla varoitetaan sähkön aiheuttamasta vaarasta tekstillä, kuvalla tai niiden yhdistelmällä, ennen kuin sähkön aiheuttamalle vaaralle on mahdollista altistua: - sähkölaite, jonka nimellisjännite on vähintään 1000 V, - sähkölaitetila, jossa voi olla vähintään 1000 V jännite, - rautatiekaluston kohta, josta voi kiivetä yli 1,7 m korkeudelle kiskon pinnasta, - ovi tai luukku, jonka kautta voi päästä käsiksi yli 1000 V jännitteelliseen osaan, sekä - rautatiekalustossa oleva junien kulunvalvontaan liittyvä antenni. Varoitusmerkintä ja sähkötekninen merkintä on tehtävä sen tarkoittamaan kohteeseen tai kohteen välittömään läheisyyteen siten, että merkintä yksiselitteisesti kohdistuu sen tarkoittamaan kohteeseen Sähkölaitetila Sähkölaitetila on oltava lukittavissa tai pääsy sinne on oltava muutoin estettävissä. Sähkölaitetilaan pääsyn on oltava estetty, jos sähkölaitetilassa olevaa yli 1000 V jännitettä ei ole katkaistu sekä yli 1000 V jännitteelle altista virtapiiriä kaikilta osin maadoitettu, paitsi sellaisen sähkölaitetilan osalta, joka on tarkoitettu rautatiekalustoon liitettävää sähkönjohdetta varten ja sähkölaitetilassa ei ole tämän lisäksi muita yli 1000 V sähkölaitteita. Sähkölaitetilaan kerääntyneen sinne kuulumattoman nesteen ja tiivistyneen kosteuden on päästävä valumaan pois sähkölaitetilasta. Sähkölaitetila on rakennettava palamattomasta tai palamista rajoittavasta materiaalista Virtapiirin suojalaite Virtapiirin suojalaitteen on avattava virtapiiri automaattisesti, kun virtapiirin virta ylittää tason, jonka virtapiiriin kuuluvat sähkönjohteet on mitoitettu kestämään. Poikkeuksellinen jännite, virta ja taajuus virtapiirissä eivät saa estää tai viivästyttää virtapiirin suojalaitteen toimintaa. Virtapiirin suojalaitteen avatessa virtapiirin on sähkölaitteen, jota ei ole tarkoitettu käytettäväksi ilman suojalaitteen avaamaa virtapiiriä, samanaikaisesti kytkeydyttävä pois päältä. Virtapiirin suojalaitetta ei saa käyttää sähkölaitteen käyttökytkimenä.

9 9 (10) Pistorasian varustaminen vikavirtasuojalla Ohjaamossa sijaitseva käyttöpistorasia on varustettava vikavirtasuojalla. Vikavirtasuojan on avattava virtapiiri automaattisesti viimeistään, kun samaan virtapiiriin kuuluvien potentiaalien virtaero on 30 ma Kosketussuojaus Rautatiekaluston kosketussuojaus on toteutettava standardin EN 50153:2002 kohdan 5, 6, 7 ja 8 mukaisesti. Akun navat ja akkuja yhdistävät suojaamattomat sähkönjohteet on suojattava tahattomalta koskettamiselta Johdinjärjestelmä Rautatiekaluston johdinjärjestelmä on toteutettava standardin EN 50153:2002 kohdan 7 mukaisesti Rautatiekaluston rungon suojamaadoittaminen Rautatiekaluston jännitteelle alttiin rungon osan ja ratakiskon välisen resistanssin on oltava enintään 0,15 ohmia. Rautatiekaluston runko, teli ja pyöräkerta on oltava yhdistetty toisiinsa poikkipinta-alaltaan vähintään 50 mm² kuparisen johtimen virranjohtokykyä vastaavalla johtimella. Rautatiekalustosta ratakiskoon kulkeva virta ei saa aiheuttaa vaurioita laakereihin. Pyöräkerran vastus kiskojen välillä on oltava enintään 0,5 ohmia Rautatiekaluston sähköjärjestelmän dokumentointi Rautatiekaluston sähköjärjestelmän dokumentaatiosta on käytävä ilmi: - sähkölaitteiden sijainti ja tarkoitus rautatiekalustossa, - sähkölaitteen toiminnan ja kytkennän kuvaus, - sähköjärjestelmän käyttöohje, - virtapiirin suojalaitteen ja vikavirtasuojan sijainti ja tyyppi, - ilmaisimien sekä ohjaus-, kytkin- ja mittalaitteiden sijainti ja tarkoitus, - sähkönjohteen tyyppi sekä virran ja jännitteen kesto, - suojamaadoitus, - kohta, jossa rautatiekaluston nolla- ja miinusjohtimet yhdistyvät, sekä - vuorovaikutus sähkölaitteen ja muun mekaanisen laitteen välillä. Dokumentaatioon on lisättävä yksiselitteinen käytetyn piirrosmerkin ja kuvaamistavan selitys sellaisesta käytetystä piirrosmerkistä tai kuvaamistavasta, jota ei ole mainittu standardissa IEC Rautatiekaluston radio-ohjaus Rautatiekaluston radio-ohjausjärjestelmä on toteutettava standardin EN 50239:1999 vaatimusten mukaisesti, paitsi että standardin kohdan mukainen ilmasto-olosuhde on standardin EN :1999 kohdan 4.3 mukaan Suomessa T2.

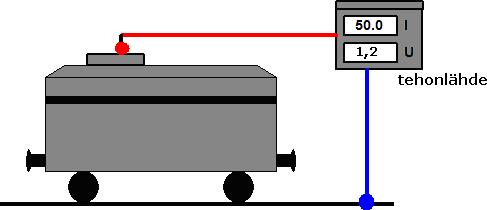

10 10 (10) Liite 1 Rautatiekaluston jännitteelle alttiin rungon osan ja ratakiskon välisen resistanssin mittaaminen Kuva 1 Esimerkki mittausjohtimien kiinnityksestä Mittauksessa tarvitaan säädettävä tehonlähde, joka ilmaisee jännitteen ja virran. 1) Tehonlähteen johdin kytketään rautatiekaluston välittömään läheisyyteen saman raiteen ratakiskoon, jossa mitattava rautatiekalusto sijaitsee. Johtimen kiinnityspaikan ja rautatiekaluston pyöräkertojen välisen kiskon on oltava yhtenäinen, välissä ei saa olla raide-eristystä tai kiskonjatkosta. 2) Tehonlähteen toinen johdin kytketään mitattavan rautatiekaluston jännitteelle alttiiseen osaan. 3) Tehonlähteeseen kytketään riittävä jännite siten, että virta-arvo on noin 50 A. Tämän jälkeen merkitään ylös jännite- ja virta-arvo. Resistanssiarvo lasketaan mitatun jännite- ja virta-arvon perusteella. Esimerkki Virta-arvoksi saatiin I = 50 A ja jännitearvoksi U = 1,2 V. R = jännitehäviö U [V] virta I [A] = 1,2 V 50 A = 0,02 Ω Mittauspöytäkirjaan on merkittävä saatu resistanssiarvo, mittausaika ja päivämäärä, mittaajan nimi sekä väli, josta resistanssiarvo on mitattu. Mittausjohtimien resistanssin saa vähentää mittaustuloksesta. Tällöin mittauksessa käytettyjen mittausjohtimien resistanssi on merkittävä näkyviin mittauspöytäkirjaan.
