Vain muutamalla klikkauksella CAD-tiedostojen muutosten tunnistus ja työstöratojen päivitys

Transkriptio

1

2 Lis ät w ieto w. ja M os as oi te tte rc am ess.fi a w Vain muutamalla klikkauksella CAD-tiedostojen muutosten tunnistus ja työstöratojen päivitys Tehokas mallintaminen uusi mallinnusydin tekee työstä helpompaa kuin koskaan. Jokainen luomasi geometria elää antaen sinun nopeasti muokata sitä, kunnes se on juuri sellainen, kuin haluat. mallinnustyökaluihin kuuluu mm. seuraavaa: Vaivaton 2D ja 3D geometrian luominen. CNC Software, Inc. kantaa vastuunsa ympäristöystävällisyyden kehittämisessä. Näin tuetaan sosiaalisesti ja ekologisesti kestävää kehitystä Tämä esite on tiivistelmä ominaisuuksista. Näin säästetään paperia. Kattavammat tiedot on saatavina mm. kotisivuilla olevista videoista. Tässä esitteessä on eräitä erikoismerkintöjä. = Aiheesta lisätietoja Internetin kautta saatavalla videolla. Sininen teksti = Aiheesta lisätietoja saatavana information Internetsivuilla. Trimmattujen pintojen trimmausten poisto ja trimmattujen reikien täyttö. Automaattinen muotin jakolinjan generointi. Assosiatiivinen mitoitus päivittyy automaattisesti mallia muutettaessa. Monipuoliset analysointiominaisuudet helpottavat mallinnusta ja työstöratojen luontia. Tilavuusmallinnus saatavana lisäoptiona. muutosten tunnistus näyttää CAD-tiedostoissa tapahtuneet muutokset. Näin työstöratojen päivitys on nopeaa ja luotettavaa. Sisäänrakennetut tiedostokääntäjät takaavat yhteensopivuuden eri järjestelmien kanssa: IGES, Parasolid, SAT (ACIS-tilavuusmallit), AutoCAD (DXFTM, DWG ja InventorTM -tiedostot), SolidWorks, Solid Edge, CADL, STL, VDA ja ASCII. Myös STEP, UG, Catia ja Pro-E kääntäjät ovat saatavina. Ilman eri veloitusta saatava Mastercam Direct lisää SolidWorks-, Solid Edge-, AutoCAD- ja Verte-ohjelmien valikoihin. Älykäs koneistus Maailman suosituimpana CAM-ohjelmistona* Mastercam pyrkii tekemään koko työstöratojen luontiprosessin alusta loppuun helpommaksi. Tässä vain muutamia keinoja, joilla Mastercam säästää aikaasi. Luo työstöratojen rajauksia nopeasti viimeistelyn lisähallintaan. Moniytimisyys mahdollistaa tehdä muita operaatioita prosessoidessa monimutkaisia työstöratoja. Luotettava työstöratojen tarkastus Hyödynnä työstötekniikan taitosi Lisätietoja Mastercam Mill -ohjelmistosta osoitteessa Mastercamissa on tehokkaat välineet rautalanka- ja pintamallien luontiin. Sillä voidaan myös käsitellä hyvin muualta vastaanotettuja CAD-tiedostoja. tiedostojen seuranta ja muutosten tunnistus helpottavat CAD-malleihin mahdollisesti tulleiden muutosten havaitsemista. Ohjelma luo tarkistuslistat käytettävistä tiedostoista; ne voivat olla SolidWorks-, AutoCAD- tai muita CAD-tiedostoja. Mastercam ilmoittaa, mikäli uusi versio joistain näistä tiedostoista on saatavilla ja tunnistaa kaikki tähän tulleet muutokset. Muutamalla hiiren painalluksella löydät heti muuttuneet kohdat ja voit muuttaa rataa vastaavasti. Näin säästetään työaikaa ja voidaan olla varmoja, että aina työskennellään viimeisimmällä CAD-mallin versiolla. Työstöratojen assosiatiivisuuden avulla voit nopeasti hienosäätää työstön teknologiaa. Kappaleen mukana tallentuvaa kerran luotua työstörataa voi kaikilta osin muuttaa hyvin kätevästi jälkeenpäin. Voit myös rakentaa hyväksi havaitsemistasi menetelmistä oman kirjaston. Haet vain työstöstrategian ja Mastercam käyttää sitä uudessa kappaleessa. Nopeaa, helppoa ja tehokasta juuri niin kuin työstöratojen ohjelmoinnin tuleekin olla. On tärkeää tietää ratojen olevan kunnossa ennen varsinaista materiaalin työstöä. Mastercamissa on eri tapoja varmistua, että kappaleesta todella tulee sellainen kuin suunniteltiin. Näihin menetelmiin kuuluu työstöradan tilavuusmallipohjainen tarkastus, jossa voidaan myös tarkastaa työkalun tai pitimen mahdolliset törmäykset. Työstörataa voidaan myös erikseen simuloida. Koko työstöympäristön (työstökone kiinnikkeineen) tarkastus on myös mahdollista. * Lähde: CIMdata, Inc. Konesimuloinnin avulla voidaan tarkastaa koko työstöympäristö

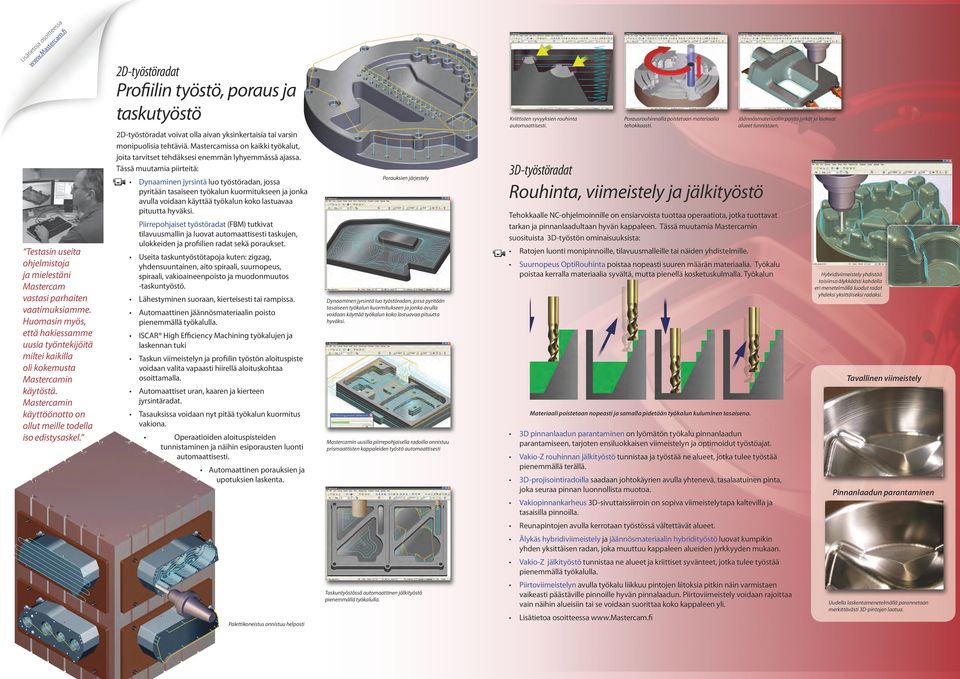

3 Lisätietoja osoitteessa Testasin useita ohjelmistoja ja mielestäni Mastercam vastasi parhaiten vaatimuksiamme. Huomasin myös, että hakiessamme uusia työntekijöitä miltei kaikilla oli kokemusta käytöstä. käyttöönotto on ollut meille todella iso edistysaskel. 2D-työstöradat Profiilin työstö, poraus ja taskutyöstö 2D-työstöradat voivat olla aivan yksinkertaisia tai varsin monipuolisia tehtäviä. Mastercamissa on kaikki työkalut, joita tarvitset tehdäksesi enemmän lyhyemmässä ajassa. Tässä muutamia piirteitä: Dynaaminen jyrsintä luo työstöradan, jossa pyritään tasaiseen työkalun kuormitukseen ja jonka avulla voidaan käyttää työkalun koko lastuavaa pituutta hyväksi. Piirrepohjaiset työstöradat (FBM) tutkivat tilavuusmallin ja luovat automaattisesti taskujen, ulokkeiden ja profiilien radat sekä poraukset. Useita taskuntyöstötapoja kuten: zigzag, yhdensuuntainen, aito spiraali, suurnopeus, spiraali, vakioaineenpoisto ja muodonmuutos -taskuntyöstö. Lähestyminen suoraan, kierteisesti tai rampissa. Automaattinen jäännösmateriaalin poisto ISCAR High Efficiency Machining työkalujen ja laskennan tuki Taskun viimeistelyn ja profiilin työstön aloituspiste voidaan valita vapaasti hiirellä aloituskohtaa osoittamalla. Automaattiset uran, kaaren ja kierteen jyrsintäradat. Tasauksissa voidaan nyt pitää työkalun kuormitus vakiona. Operaatioiden aloituspisteiden tunnistaminen ja näihin esiporausten luonti automaattisesti. Automaattinen porauksien ja upotuksien laskenta. Porauksien järjestely Dynaaminen jyrsintä luo työstöradan, jossa pyritään tasaiseen työkalun kuormitukseen ja jonka avulla voidaan käyttää työkalun koko lastuavaa pituutta hyväksi. uusilla piirrepohjaisella radoilla onnistuu prismaattisten kappaleiden työstö automaattisesti Kriittisten syvyyksien rouhinta automaattisesti. 3D-työstöradat Porausrouhinnalla poistetaan materiaalia tehokkaasti. Rouhinta, viimeistely ja jälkityöstö Tehokkaalle NC-ohjelmoinnille on ensiarvoista tuottaa operaatiota, jotka tuottavat tarkan ja pinnanlaadultaan hyvän kappaleen. Tässä muutamia suosituista 3D-työstön ominaisuuksista: Ratojen luonti monipinnoille, tilavuusmalleille tai näiden yhdistelmille. Suurnopeus OptiRouhinta poistaa nopeasti suuren määrän materiaalia. Työkalu poistaa kerralla materiaalia syvältä, mutta pienellä kosketuskulmalla. Työkalun Materiaali poistetaan nopeasti ja samalla pidetään työkalun kuluminen tasaisena. 3D pinnanlaadun parantaminen on lyömätön työkalu pinnanlaadun parantamiseen, tarjoten ensiluokkaisen viimeistelyn ja optimoidut työstöajat. Vakio-Z rouhinnan jälkityöstö tunnistaa ja työstää ne alueet, jotka tulee työstää pienemmällä terällä. 3D-projisointiradoilla saadaan johtokäyrien avulla yhtenevä, tasalaatuinen pinta, joka seuraa pinnan luonnollista muotoa. Vakiopinnankarheus 3D-sivuttaissiirroin on sopiva viimeistelytapa kaltevilla ja tasaisilla pinnoilla. Jäännösmateriaalin poisto jyrkät ja laakeat alueet tunnistaen. Hybridiviimeistely yhdistää toisiinsa älykkäästi kahdella eri menetelmällä luodut radat yhdeksi yksittäiseksi radaksi. Tavallinen viimeistely Pinnanlaadun parantaminen Reunapintojen avulla kerrotaan työstössä vältettävät alueet. Älykäs hybridiviimeistely ja jäännösmateriaalin hybridityöstö luovat kumpikin yhden yksittäisen radan, joka muuttuu kappaleen alueiden jyrkkyyden mukaan. Vakio-Z jälkityöstö tunnistaa ne alueet ja kriittiset syvänteet, jotka tulee työstää Palettikoneistus onnistuu helposti Taskuntyöstössä automaattinen jälkityöstö Piirtoviimeistelyn avulla työkalu liikkuu pintojen liitoksia pitkin näin varmistaen vaikeasti päästäville pinnoille hyvän pinnalaadun. Piirtoviimeistely voidaan rajoittaa vain näihin alueisiin tai se voidaan suorittaa koko kappaleen yli. Lisätietoa osoitteessa Uudella laskentamenetelmällä parannetaan merkittävästi 3D-pintojen laatua.

4 Lisätietoja osoitteessa "Käytämme suurnopeusratoja optimoidaksemme työstön nopeuden, tarkkuuden ja työstökoneen sekä työkalujen keston. Jokin aika sitten saimme säästettyä 26 tuntia 3 kappaleen työstöstä, jolloin huonotuottoinen työ muuttui erittäin hyvätuottoiseksi. Monipuolinen valikoima menetelmiä Moniakselityöstö Moniakselinen työstö lisää huomattavasti yrityksen kilpailukykyä. Mastercam tarjoaa kattavan valikoiman moniakselisen työstön menetelmiä. avulla sinulla on hallinnassa moniakselityöstön kolme merkittävää elementtiä, työstöradan tyyppi, työkalun liike ja työkalun akseli. Tämän lisäksi voidaan huolehtia törmäyksenestosta. Tässä joitakin moniakselityöstön ominaisuuksista: 5-akselinen monipintojen rouhinta ja viimeistely (mukaan lukien syvyyslastut),porausrouhinta, vuopintojen radat ja poraukset. Työkalun kyljellä työstettäessä monipintoja voidaan ohjata työkalun akselin liikettä pitkin ohjauskäyrää ja säätää radan viuhkamaisuutta nurkissa. 5-akselisten käyrien työstöä voidaan ohjata säätämällä työkalun sivu- ja etu/takakallistuskulmaa. 5-akseliset käyrät sopivat mm. kappaleiden reunojen rajaukseen esim. alipainemuovauksessa. Helppokäyttöiset 4-akseliset kiertoakseliradat ja 5-akseliset porausradat. 5-akselinen kaarijyrsintä. Minimikallistuskulman avulla hallitaan liikettä kohdissa, joissa työkalunpidin saattaisi törmätä kappaleeseen. 3-akseliradan muuttaminen 5-akseliseksi. Kolmioverkkoratojen avulla saadaan runsaasti uusia mahdollisuuksia työstöön. Erikoissovellukset sylinterinkansien työstöön ja digitoidun datan muuttamiseksi tarvittaviksi työstöradoiksi. Monipuolinen koukkauksenesto ja 5-akseliset turva-alueet kappaleen ympärillä. Työkalun akseli, etu/taka- sekä sivukallistus ja lähestyminen/poistuminen ovat kaikki monipuolisesti säädettävissä. Nämä yksinkertaistavat monimutkaisimpia moniakselitöitä. Työkalu varren liike voidaan rajata ahtaita onkaloita kuten sylinterinkannen kanavia työstettäessä Työstettäessä työkalun kyljellä voidaan työkalua ohjata alemman reunakäyrän avulla. Nopeat ja tehokkaat 5-akseliset porausradat. Syöttönopeuden optimointi voi säästää jopa 35% työstöajassa verrattuna optimoimattomiin ratoihin. Nopeammat radat ja parempi pinnanlaatu Suurnopeustyöstö / Älykäs syöttönopeuden optimointi Suurnopeustyöstö (HSM) on tehokas menetelmä, jossa yhdistetään korkea syöttönopeus, suuri karanopeus, erityiset työkalut ja juohevat työkalun liikkeet. Näin saavutetaan erinomainen pinnanlaatu ja nopeat toimitusajat. suurnopeusradoista on huomattavaa hyötyä, vaikka käytössä ei olisikaan varsinaisia suurnopeuskoneita. Mastercamissa on myös toinen tehokas menetelmä, jolla saadaan työstökoneen ominaisuudet parhaiten hyödynnettyä. Jos koko rata työstetään samalla syöttönopeudella, tehokkuus kärsii pahasti. Kun sama rata ajetaan kullakin kohtaa optimaalisella nopeudella säästetään aikaa ja rahaa ja samalla työkalun kuluminen vähenee. Syöttönopeuden optimointi parantaa minkä tahansa 2- ja 3-akselityöstön tehoa säätäen syöttöä riippuen poistettavan materiaalin määrästä ja työstökoneen dynamiikasta terä syö enemmän materiaalia ja syöttö pienenee; vähemmän materiaalia ja syöttönopeus kasvaa. Syöttönopeuden optimointi pienentää syöttöä nurkkia lähestyttäessä ja kiihdyttää niiden jälkeen. Tuloksena on oikea syöttönopeus joka kohdassa työstörataa joka kappaleella. Tasaiset alueet työstetään uudelle aikaa säästävällä menetelmällä, jossa nostot pidetään mahdollisimman pieninä ja liikkeet ovat juohevia. Alueiden suurnopeusrouhinnalla poistetaan materiaalia sisältä ulospäin jouhevalla liikkeellä. Jälkityöstön suurnopeuksinen rouhintarata poistaa tehokkaasti edeltäneen rouhintakierron jättämää materiaalia. Ydinrouhinta rouhii ulkoa sisällepäin. Jos rata kohtaa alueella taskun, muuttuu työstö automaattisesti sisältä ulospäin. Katso koko lista moniakselimenetelmistä osoitteessa Moniakselisen työstön ohjelmointi on helpompaa kuin koskaan ennen. Tehokas moniakselinen rouhinta ja viimeistely auttavat lyhentämään läpimenoaikoja. Vakio aineenpoisto: Mastercam hidastaa automaattisesti syöttönopeutta kuormituksen kasvaessa ja nopeuttaa sitä vastaavasti, kun poistettavan materiaalin määrä vähenee. Älykäs syötön hallinta: Mastercam hidastaa automaattisesti ennen jyrkkiä käännöksiä ja kiihdyttää niiden jälkeen.

5 Tehokkaat lisätuotteet Usein saatetaan kaivata johonkin työhön erityissovellusta sopivaa CAD- tai CAM-työkalua tekemään hommasta nopeamman, helpomman ja kannattavamman. Mastercamiin on saatavana useita erilaisia lisäuotteita, kuten mm: Automaattinen muotin pesä- ja keernapuolen erottaminen, päästökulmien analysointi ja pintojen mahdollisten ongelmien selvittäminen. Pistepilveä tai STL-tiedostoa käyttäen voidaan luoda työstöradat jo olemassa olevalle kappaleelle. Eri tarkastusvälineitä suunnitellun CAD-mallin ja työstetyn kappaleen vertailemiseksi. Automaattinen sulkupintojen ja jakotasojen luonti. Automaattinen elektrodien luonti elektrodiaihioiden ja materiaalien kirjastoa hyödyntäen. Kattava luettelo osoitteessa Valmistajan muut saatavilla olevat CAD/ CAM- tuotteet: Mastercam Lathe Nopea ja joustava CNC sorvaus Mastercam Wire 2-akselinen ja 4-akselinen lankasahaus Mastercam Router Nopea ja helppo puutyöstö Mastercam For SolidWorks NC-ohjelmointi SolidWorks-ohjelmiston sisällä Mastercam Art 2D-viivapiirroksista 3D-mallit ja -radat Mastercam Solids Tehokas Parasolid -perustainen tilavuusmallinnus Mastercam University Mastercam-opetusta Internetissä Laitteistovaatimukset Prosessori: 2.5 GHz (vähintään) 32-bit Intel yhteensopiva prosessori. Käyttöjärjestelmä: Windows XP, Windows Vista (Business tai Ultimate) tai Windows 7 (Professional tai Ultimate) viimeisimmät Service Pack -päivitykset ja suositellut päivitykset asennettuina. Muisti: 2 GB (vähimmäisvaatimus), 2 GB vapaata tilaa kiintolevyllä (vähimmäisvaatimus). Grafiikka: 256 MB OpenGL-yhteensopiva ohjain (minimi). Hiiri: Windows-yhteensopiva 2- tai 3-näppäiminen hiiri (tai rullahiiri). Mastercam Mill Level 1 Level 2 Level 3 CAD Täydellinen muokattavuus Rautalankageometrian ja mitoitusten luonti "elävinä" IGES, DXF, SAT, Parasolid, EPS tiedostojen luku/kirjoitus AutoCAD, SolidWorks, Solid Edge tiedostojen lukeminen omassa muodossaan CATIA, Pro/E, Unigraphics (UG NX) tiedostojen lukeminen omassa muodossaan "Elävä" pintamallinnus CAD-tiedostojen muutosten tunnistaminen Tilavuusmalinnus CAM Täysin assosiatiiviset työstöradat Dynaaminen jyrsintä Piirrepohjaiset työstöradat Syöttönopeuden optimointi Profiilin- ja taskuntyöstö, poraukset 2D-suurnopeusradat 3D-profiilintyöstö, trimmaus ja jälkityöstö Työstöradan tarkastus kuvaruudulla Turva-alueet kaikille työstöradoille Koneen- ja ohjauksenmäärittelyt Kaiverrus Bittikarttakuvan vektorointi Yksittäisten pintojen ja rajoitettu monipintojen rouhinta Yksittäisten pintojen ja rajoitettu monipintojen viimeistely Täysi monipintojen ja solidien rouhinta Täysi monipintojen ja solidien rouhinta Täysi monipintojen ja solidien jäännösmateriaalin työstö Täysi monipintojen ja solidien suurnopeustyöstö Täysi monipintojen ja solidien Optirouhinta-työstö Täysi monipintojen ja solidien hybridiviimeistely 5-akselinen poraus ja 5-akselisten käyrien työstö Aito 4- ja 5-akselinen työstö Mastercam ja Mastercam University ovat CNC Software, Inc. tuotemerkkeja Copyright SolidWorks DS SolidWorks Corporation tuotemerkki. ISCAR on ISCAR, Ltd. rekisteröity tuotemerkki. Kaikki muut tavaramerkit ovat niiden oikeuksien haltijoiden omaisuutta. Maahantuoja: 671 Old Post Road Tolland, CT USA www. mastercam. com mcinfo@mastercam.com Vattuniemenkatu Helsinki puh fa www. mastercam. fi info@zene.fi
